BEDIENUNGSANLEITUNG ESPRIMO EDITION P2511 FUJITSU SIEMENS
...technische Fragen oder Probleme?
Wenden Sie sichitte an:
- Ihr zuständigen Vertriebspartner oder ihre Verkaufsstelle
- unsere Hotline über das Kontaktformular unter "http://www.fujitsu-siemens.com/support/contact/contact.html" oder für Kunden, die ein einzelnes Mainboard gekauft haben: +49(0) 180 3777 005
Aktuelle Informationen und Updates (z. B. BIOS-Update) zu unseren Mainboards finden
Sie im Internet: "http://www.fujitsu-siemens.com/mainboards"
Are there...
Dieses Handbuch wurde erstellt von/This manual was produced by Xerox Global Services
Herausgegeben von/Published by Fujitsu Siemens Computers GmbH
AG 05/07
Ausgabe/Edition 1
A26361-D2660-Z140-1-7619
| Features | D2660 A | D2660 C |
| Chipset | Intel 946 GZ | Intel 946 GZ |
| Board size | μBTX | μBTX |
| VGA | ✓ | ✓ |
| Audio / 8-channel /S/PDIF /HDA | ✓ / - / - / ✓ | ✓ / - / - / ✓ |
| Buzzer / int. Speaker Support | ✓ / - | ✓ / - |
| LAN 1 Gbit / 100 Mbit/ 10 Mbit | - / ✓ / ✓ | - / ✓ / ✓ |
| LAN ASF / AoI / WoL / Boot | - / - / ✓ / ✓ | - / - / ✓ / ✓ |
| SATA / PATA / RAID | ✓ / - / - | ✓ / ✓ / - |
| FireWireTM / USB 2.0 | - / ✓ | - / ✓ |
| FAN monitored FAN1/FAN2/FAN3/FAN4 | - / - / - / - | ✓ / ✓ / - / - |
| FAN controlled FAN1/FAN2/FAN3/FAN4 | - / - / - / - | ✓ / ✓ / - / - |
| TEMP monitored CPU /Inside / System / HDD | - / - / - / - | ✓ / ✓ / - / - |
| SmartCard SystemLock (USB) | - | - |
Kurzbeschreibung des Mainboards
Hinweise zu den Baugruppen
Beachten Sie bei Baugruppen mit EGB unbedingt Folgendes:
- Sie müssen sich statisch entladen (z. B. durch Berühren eines geerdeten Gegenstands), bevor Sie mit Baugruppen arbeiten.
- Verwendete Geräte und Werkzeuge müssen frei von statischer Aufladung sein.
Ziehen Sie den Netzstecker, bevor Sie Baugruppen stecken oder ziehen. - Fassen Sie die Baugruppen nur am Rand an.
- Berühren Sie keine Anschluss-Stifte oder Leiterbahnen auf der Baugruppe.
Eine Übersicht der Leistungsmerkmale findsie im Datenblatt.
Besondere Merkmale
Ihr Mainboard ist in verschiedene Ausbaustufen erhältlich. Abhängig von der Konfiguration Ihres Mainboards besitzt oder Unterstützung das Mainboard bestimmte Merkmale.
In thisem Handbuch finden Sie die wichtigsten Eigenschaften theses Mainboards beschrieben.
Weitere Informationen zu Mainboards finden Sie im Handbuch "Basisinformationen Mainboard" auf der CD "User Documentation" oder "OEM Mainboard" bzw. im Internet.
Anschlüsse und Steckverbinder

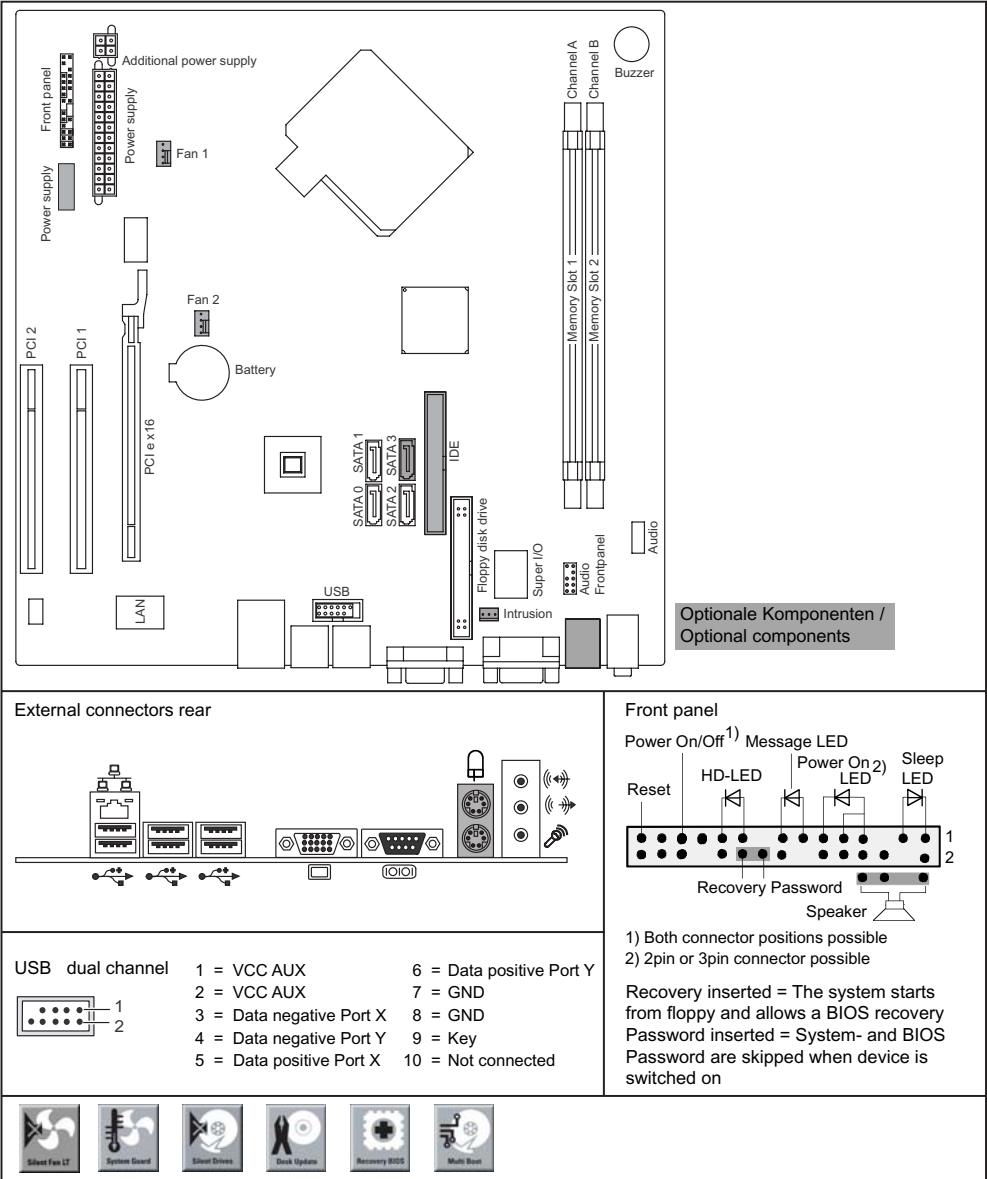

Die Position der Anschlüsse und Steckverbinder Ihres Mainboards finden Sie am Anfang des Handbuches.
Die markierten Komponenten und Steckverbinder themselves nicht auf dem Mainboard vorhenden sein.
Externe Anschlüsse
Die Position der externen Anschlüsse Ihr's Mainboards finden Sie am Anfang des Handbuches.
| PS/2-Tastaturanschluss, violett (optional) | PS/2-Mausanschluss, grün (optional) |
| LAN-Anschluss (RJ-45) | Mikrofonanschluss, rosa |
| Audioeingang (Line in), hellblau | USB - Universal Serial Bus, schwarz |
| Audioausgang (Line out), hellgrün | VGA, blau |
| Serielle Schnittstelle, türkis |
Prozessor ein-/ausbauen
Für alle hier beschriebenen Arbeiten muss Ihr System vollständig von der Netzspannung getrennt sein! Nahere Angaben dazu finden Sie in der Betriebsanleitung Ihres Systems.
Technische Daten
Intel Core Duo mit 800 oder 1066 MHz Front Sie Bus in der Bauform LGA775
Intel Pentium 4 / Intel Pentium D mit 533/800 MHz Front Side Bus (FMB05A, max. 95 W) in der Bauform LGA775
Intel Celeron D mit 533 MHz Front Side Bus in der Bauform LGA775
- Eine aktuelle Ende der von dieser Mainboard Unterstützung Prozessoren finden Sie im Internet unter: "www.fujitsu-siemens.com/mainboards".
Fassen Sie auf keinen Fall die Unterseite des Prozessors an. Schon leichte Verunreinigungen wie Fett von der Haut konnen die Funktion des Prozessors beeinträchtigen oder den Prozessor zerstoren. Setzen Sie den Prozessor mit großer Sorgfalt in den Steckplatz, da die Federkontakte des Steckplatzes sehr empfindlich sind und nicht verbogen werden dürfen.
Sind ein oder mehrere Federkontakte verbogen, setzen Sie auf keinen Fall den Prozessor ein, da dieser dadurch beschädigt werden können. Wenden Sie sichitte direkt an ihren zuständigen Handler
Vorgehensweise
Der Steckplatz für Prozessor ist zum Schutz der Federkontakte mit einer Schutzkappe abgedeckt. Im Garantiefall kann das Mainboard nur mit befestigter Schutzkappe von Fujitsu Siemens Computers zurück genommen werden!
Entfernen Sie den Kuhlkorper.
Drucken Sie auf den Hebel und haken Sieihn aus.
Klappen Sie die Halterung nach oben.

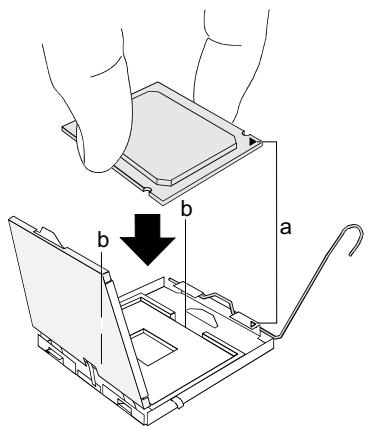

- Halten Sie den Prozessor mit Daumen und Zeigefinger und stecken Sieihn so in den Steckplatz (b), dass die Markierung des Prozessors mit der Markierung am Steckplatz von der Lage her übereinstimmt (a).
Drücken Sie den Hebel nach unten, bis er wieder einhalt.
Entfernen Sie die Schutzklappe und verwahren Sie diese.
Bitte beachten Sie, dass je nach verwendetem Kuhlkorper unterschiedliche Kuhlkorperhalterungen auf dem Mainboard bestehtigt werden.
Je nach Ausbau-Viante müssen Sie eine Schutzfolie vom Kuhlkorper abziehen oder den Kuhlkorper mit Wärmeleitpaste bestreichen, bevor Sieihn aufsetzen.
Befestigen Sie den Kuhlkorper - je nach Ausführung - mit vier Schrauben oder stecken Sieihn in die Befestigungen.
Hauptspeicher ein-/ausbauen
Technische Daten
| Technologie | DDR2 533 / DDR2 667 ungepufferte DIMM Module 240-Pin; 1,8 V; 64 Bit, ohne ECC |
| Gesamtgröße | 256 MBytes bis 4 GByte |
| Modulgröße | 256, 512, 1024 oder 2048 MByte pro Modul |
Eine aktuelleuche der fur这点es Mainboard empfohlenen Speichermodule finden Sie im Internet unter: "www.fujitsu-siemens.com/mainboards".
Es muss mindestens ein Speichermodul eingebaut sein. Speichermodule mit entsprechlicher Speicherkapazität können kombiniert werden.
Es dürfen nur ungepufferte 1,8 V-Speichermodule ohne ECC verwendet werden. DDR2-Speichermodule müssen der PC2-4200U- oder PC2-5300U -Spezifikation entsprechen.
Bei einer Speicherkonfiguration von 4 Gbyte kann der sightbare und benutzbare Hauptspeicher bis auf 3 Gbyte reduziert sein (abhängig von der Konfiguration des Systems)
Der Ein-/Ausbau ist im Handbuch "Basisinformationen Mainboard" beschrieben.
PCI-Bus-Interrupts - Auswahr des richtigen PCI-Steckplatzes
Umfangreiche Informationen zu dieser Abschnitt finden Sie im Handbuch "Basisinformationen Mainboard".
Um optimale Stabilität, Performance und Kompatibilität zu erreichen, vermeiden Sie die mehrfache Nutzung von ISA IRQs oder PCI IRQ Lines (IRQ Sharing). Soltte IRQ Sharing nicht zu umgehen sein, so müssen alle beteiligten Geräte und deren Treiber IRQ Sharing unterstützen.
Welche ISA IRQs den PCI IRQ Lines zugeordnet werden, wird normalerweise automatisch vom BIOS festgelegt (siehe Beschreibung "BIOS-Setup").
Monofunktionale Erweiterungskarten
PCI-/PCI-Express-Erweiterungskarten benöttigen maximal einen Interrupt, der als PCI-Interrupt INT A bezeichnet wird. Erweiterungskarten, die keinen Interruptbenöttigen, können in einen beliebigen Steckplatz eingebaut werden.
Multifunktionale Erweiterungskarten oder Erweiterungskarten mit integrierter PCI-PCI Brigde
These Erweiterungskarten benötigen bis zu vier PCI-Interrupts: INT A, INT B, INT C, INT D. Wie viiele und welche dieser Interrupts verwendet werden, entnehmer Sie der mitgelieferten Dokumentation der Karte.
Die Zuordnung der PCI-Interrupts zu den IRQ Lines finden Sie in der folgenden Tabelle:
On board controller
| PCI INT LINE | 1 (A) | 2 (B) | 3 (C) | 4 (D) | 5 (E) | 6 (F) | 7 (G) | 8 (H) |
| USB 1.1 | ||||||||
| 1 st | - | - | - | - | - | - | - | X |
| 2 nd | - | - | - | - | - | - | X | - |
| 3 rd | - | - | - | - | - | X | - | - |
| 4 th | - | - | - | - | X | - | - | - |
| USB 2.0 | - | - | - | - | - | - | - | X |
| SMBus | - | - | - | X | - | - | - | - |
| HD Audio | - | - | X | - | - | - | - | X |
| LAN | - | - | - | X | - | - | - | - |
Mechanical Slot
| PCI INT LINE | 1 (A) | 2 (B) | 3 (C) | 4 (D) | 5 (E) | 6 (F) | 7 (G) | 8 (H) |
| PCIe x16 | A | B | - | - | - | - | - | - |
| PCI 1 | - | - | D | C | - | B | A | - |
| PCI 2 | - | - | C | D | - | A | B | - |
Verwenden Sie zuerst PCI-/PCI-Express-Stockplätze, die über eine einzige PCI IRQ Line verfügen (kein IRQ Sharing). Wenn Sie einen anderen PCI-/PCI-Express-Stockplatz mit IRQ Sharing benutzen müssen, überprüfen Sie, ob die Erweiterungskarte IRQ Sharing mit den anderen Geräten auf dieser PCI IRQ Line einwandfrei unterstützt. Auch die Treiber aller Karten und Komponenten an dieser PCI IRQ Line müssen IRQ Sharing unterstützen.
BIOS-Update
Wann sollte ein BIOS-Update durchgeführt werden?
Fujitsu Siemens Computers stellt neue BIOS-Versionen zur Verfügung, um die Kompatibilität zu neuen Betriebssystemen, zu neuer Software oder zu neuer Hardware zu gewährleisten. Außen dem können neue BIOS-Funktionen integriert werden.
Ein BIOS-Update sollte auch immer dann durchgeführt werden, wenn ein Problem besteht, das sich durch neue Treiber oder neue Software nicht beheben{lsst.
Wo gibt es BIOS-Updates?
Im Internet unter "www.fujitsu-siemens.com/mainboards" finden Sie die BIOS-Updates.
BIOS-Update unter DOS mit startfähiger BIOS-Update-Diskette - Kurzbeschreibung
Laden Sie die Update-Datei von unserer Internet-Section auf ihren PC.
Legen Sie eine leere Diskette (1,44 MByte) ein.
Fuhren Sie die Update-Datei aus (z. B. 2461103.EXE).
Es wird eine startfähige Update-Diskette erstellt. Lassen Sie diese Diskette im Laufwerk.
Starten Sie den PC neu.
Folgen Sie den Bildschirmanweisungen.
Detailed Informationen zum BIOS-Update unter DOS finden Sie im Handbuch zum "BIOS-Setup" (CD "Drivers & Utilities").
BIOS-Update unter Windows mit dem Utility DeskFlash
Ein BIOS-Update kann mit dem Utility DeskFlash auch direkt unter Windows durchgeführt werden. DeskFlash befindet sich auf der CD "Drivers & Utilities" (unter DeskUpdate).
