Intitulé	Valeur / Description
Type de produit	Ordinateur de bureau FUJITSU SIEMENS ESPRIMO EDITION P2511
Processeur	Intel Core 2 Duo
Fréquence du processeur	2.2 GHz
RAM	2 Go DDR2
Stockage	250 Go HDD
Système d'exploitation	Windows 7 Professionnel
Carte graphique	Intel GMA 4500
Connectivité	Ethernet, USB 2.0, VGA, audio
Dimensions approximatives	40 x 16 x 40 cm
Poids	8 kg
Alimentation électrique	230 V, 50 Hz
Consommation électrique	300 W
Fonctions principales	Utilisation bureautique, navigation internet, multimédia léger
Entretien et nettoyage	Nettoyage régulier de la poussière, mise à jour des logiciels
Pièces détachées et réparabilité	Réparabilité moyenne, pièces disponibles sur le marché
Garantie	1 an
Informations générales	Conçu pour un usage professionnel, fiable et durable

FOIRE AUX QUESTIONS - ESPRIMO EDITION P2511 FUJITSU SIEMENS

Comment mettre à jour les pilotes de mon Fujitsu Siemens Esprimo P2511 ?

Pour mettre à jour les pilotes, visitez le site officiel de Fujitsu, accédez à la section de support et téléchargez les derniers pilotes compatibles avec votre modèle.

Que faire si mon ordinateur ne démarre pas ?

Vérifiez que l'alimentation est correctement branchée et que le câble est en bon état. Essayez de retirer tous les périphériques externes et redémarrez l'ordinateur.

Comment réinitialiser mon Fujitsu Siemens Esprimo P2511 aux paramètres d'usine ?

Pour réinitialiser, redémarrez l'ordinateur et appuyez sur la touche F8 pendant le démarrage pour accéder aux options de récupération, puis sélectionnez 'Réparer votre ordinateur' et suivez les instructions.

Mon ordinateur est lent, que puis-je faire ?

Essayez de désinstaller les programmes inutiles, de nettoyer les fichiers temporaires et d'augmenter la mémoire RAM si possible. Un scan antivirus peut également aider à détecter des logiciels malveillants.

Comment vérifier la température de mon ordinateur ?

Vous pouvez utiliser des logiciels de monitoring comme HWMonitor ou SpeedFan pour vérifier la température de votre processeur et des composants internes.

Que faire si l'écran reste noir ?

Vérifiez la connexion de l'écran et essayez de le connecter à un autre ordinateur. Si possible, testez un autre écran sur votre ordinateur pour identifier le problème.

Comment remplacer le disque dur de mon Fujitsu Siemens Esprimo P2511 ?

Éteignez l'ordinateur, débranchez-le, ouvrez le boîtier, retirez le disque dur en dévissant les vis et remplacez-le par un nouveau disque dur compatible.

Pourquoi mon ordinateur ne reconnaît-il pas le Wi-Fi ?

Assurez-vous que le Wi-Fi est activé via le bouton physique ou le raccourci clavier. Vérifiez également les paramètres réseau et redémarrez le routeur si nécessaire.

Comment augmenter la mémoire RAM de mon Fujitsu Siemens Esprimo P2511 ?

Ouvrez le boîtier de l'ordinateur, localisez les emplacements de RAM, retirez les anciennes barrettes si besoin, et insérez les nouvelles barrettes de RAM compatibles.

Comment résoudre les problèmes de surchauffe ?

Assurez-vous que les ventilateurs fonctionnent correctement et que les grilles d'aération ne sont pas obstruées. Un nettoyage interne peut également aider à éliminer la poussière.

MODE D'EMPLOI ESPRIMO EDITION P2511 FUJITSU SIEMENS

Brève description de la carte mère

Remarques relatives aux cartes

Respectez impérativement les consignes suivantes avec les cartes équipées de composants sensibles à l'électricité statique :

• Vous devez vous décharger de l'électricité statique (en touchant un objet relié à la terre, par exemple) avant de manipuler les cartes.
• Les appareils et outils utilisés doivent être dépourvus de toute charge statique.
• Débranchez les câbles avant de connecter ou de déconnecter les cartes. Manipulez les cartes en les tenant uniquement par leurs bords.
• Évitez de toucher les broches ou les circuits d'une carte.

Vous trouverez un aperçu des caractéristiques de performances dans la fiche technique.

Votre carte mère est disponible en plusieurs niveaux d'équipement. Selon sa configuration, cette carte mère possède ou supporte certaines caractéristiques.

Vous trouvez dans ce manuel une description des principales caractéristiques de cette carte mère.

Vous trouverez d'autres informations sur les cartes mères dans le manuel "Basisinformationen Mainboard" sur le CD "User Documentation" ou "OEM Mainboard" ainsi que sur Internet.

Ports et connecteurs

Au début du manuel vous trouverez la position des ports et des connecteurs sur votre carte mère.

Les composants et connecteurs marqués ne sont pas obligatoirement disponibles sur la carte mère.

Ports externes

Au début du manuel, vous trouverez la position des ports externes de votre carte mère.

	Port clavier PS/2, violet (en option)		Port souris PS/2, vert (en option)
LAN 品 百 百	Port LAN (RJ-45)		Port microphone, rose
	Entrée audio (Line in), bleu ciel		USB - Universal Serial Bus, noir
	Sortie audio (Line out), vert clair		VGA, bleu
	Interface série, turquoise

Monter/démonter le processeur

Avant de procéder aux étapes décrites ci-après, il est indispensable de séparer intégralement votre système de la tension de secteur! Vous trouvez à ce propos d'autres indications détaillées dans le manuel de votre système.

Caractéristiques techniques

Intel Core Duo avec bus frontal 800 ou 1066 MHz en configuration LGA775 Intel Pentium 4 / Intel Pentium D avec bus frontal 533/800 MHz (FMB05A, max. 95 W) en configuration LGA775 Intel Celeron D avec bus frontal 533 MHz en configuration LGA775 - Vous trouverez une liste actualisée des processeurs supportés par cette carte mère sur Internet à l'adresse suivante : "www.fujitsu-siemens.com/mainboards".

Ne touchez jamais la face inférieure du processeur. De légères salissures comme le gras de la peau peuvent perturber le fonctionnement du processeur ou le détruire. Usez de la plus grande précaution pour insérer le processeur dans le logement : les contacts à ressort du logement sont très sensibles et il ne faut pas les plier.

Si l'un ou plusieurs des contacts à ressort sont pliés, n'insérez en aucun cas le processeur dans le logement sous peine de l'endommager. Adressez-vous directement à votre revendeur

Méthode

Le logement réservé au processeur comporte un couvercle qui sert à protéger les contacts à ressort. En cas de garantie, la carte mère (Mainboard) sera uniquement acceptée par FUJITSU SIEMENS COMPUTERS si le couvercle de protection est en place!

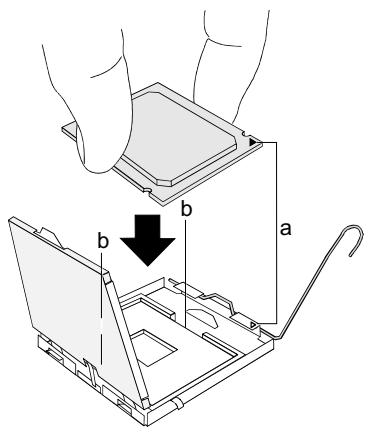

Retirez le refroidisseur. Appuyez sur le levier et décrochez-le. Relevez le support vers le haut. Saisissez le processeur entre le pouce et l'index et insérez-le dans le logement (b) de sorte que de l'encoche du processeur coincide avec l'encoche sur le logement (a). Rabaissez le levier jusqu'à ce qu'il s'enclenche. Retirez le capot protecteur et conservez-le.

Veuillez tenir compte du fait que les clips de fixation du refroidisseur nécessaires sur la carte mère varient en fonction du type de refroidisseur utilisé.

Suivant le modèle, vous devez restorer un film de protection du refroidisseur soit enduire le refroidisseur d'une pâte conductrice de chaleur avant de le remonter. Fixez le refroidisseur - suivant le modèle - à l'aide de quatre vis ou enfichez-le dans les fixations.

Monter/démonter le processeur

Caractéristiques techniques

Technologie	Modules DIMM DDR2 533 / DDR2 667 sans tampon ☐240 broches ; 1,8 V; 64 bits, sans CCE
Taille totale	256 Mo jusqu'à 4 Go
Taille du module	256, 512, 1024 ou 2048 Mo par module

Vous trouvez une liste actualisée des modules d'extension mémoire recommandés pour cette carte mère sur Internet à l'adresse suivante : "www.fujitsu-siemens.com/mainboards".

Au moins un module d'extension mémoire doit être monté. Il est possible de combiner des modules d'extension mémoire de capacités différentes.

Vous ne pouvez utiliser que des modules mémoires 1,8 V sans tampon sans CCE. Les modules d'extension mémoire DDR2 doivent être conformes à la Specification PC2-4200U ou PC2-5300U.

Dans le cas d'une configuration mémoire de 4 Go, la mémoire visible et utilisable peut être réduite à 3 Go maximum (selon la configuration du système)

Le montage/démontage est décrit dans le manuel "Informations de base sur la carte mère".

Interruptions du BUS PCI - sélection du logement PCI ajustat

Vous trouverez de plus amples informations sur ce chapitre dans le manuel "Informations de base sur la carte mère".

Afin d'obtenir une stabilité, des performances et une compatibilité optimales, évitez l'utilisation multiple de lignes IRQ ISA ou IRQ PCI (IRQ Sharing). Si l'IRQ Sharing est inévitable, tous les périphériques impliqués et leurs pilotes doivent supporter l'IRQ Sharing.

L'affectation des IRQ ISA aux lignes IRQ PCI est normalement fixée automatiquement par le BIOS (voir description "Setup du BIOS").

Cartes d'extension monofonctionnelles

Les cartes d'extension PCI/PCI Express requièrent tout au plus une interruption, désignée comme interruption PCI INT A. Les cartes d'extension ne nécessitant aucune interruption peuvent être montées dans n'importe quel logement.

Cartes d'extension multifonction ou cartes d'extension avec pont pci-pci intégré

Ces cartes d'extension nécessitent jusqu'à quatre interruptions PCI : INT A, INT B, INT C, INT D. Pour savoir combien et lesquelles de ces interruptions sont utilisées, reportez-vous à la documentation fournie avec la carte.

L'affectation des interruptions PCI aux lignes IRQ est reprise dans le tableau suivant :

On board controller

PCI INT LINE	1 (A)	2 (B)	3 (C)	4 (D)	5 (E)	6 (F)	7 (G)	8 (H)
USB 1.1
1 st	-	-	-	-	-	-	-	X
2 nd	-	-	-	-	-	-	X	-
3 rd	-	-	-	-	-	X	-	-
4 th	-	-	-	-	X	-	-	-
USB 2.0	-	-	-	-	-	-	-	X
SMBus	-	-	-	X	-	-	-	-
HD Audio	-	-	X	-	-	-	-	X
LAN	-	-	-	X	-	-	-	-

Mechanical Slot

PCI INT LINE	1 (A)	2 (B)	3 (C)	4 (D)	5 (E)	6 (F)	7 (G)	8 (H)
PCIe x16	A	B	-	-	-	-	-	-
PCI 1	-	-	D	C	-	B	A	-
PCI 2	-	-	C	D	-	A	B	-

Utilisez d'abord les logements PCI/PCI Express qui disposent d'une seule ligne IRQ PCI (pas d'IRQ Sharing). Si vous devez utiliser un autre logement PCI/PCI Express avec IRQ Sharing, vérifiez si la carte d'extension supporte intégralement l'IRQ Sharing avec les autres périphériques sur cette ligne IRQ PCI. Les pilotes de toutes les cartes et composants de cette ligne IRQ PCI doivent également supporter l'IRQ Sharing.

Mise à jour du BIOS

Quand une mise à jour du BIOS est-elle nécessaire ?

Fujitsu Siemens Computers propose de nouvelles versions du BIOS afin de garantir la compatibilité avec les nouveaux systèmes d'exploitation, les nouveaux logiciels ou le nouveau matériel. De nouvelles fonctionnalités du BIOS peuvent en outre être intégrées.

Une mise à jour du BIOS est toujours nécessaire en cas de problème ne pouvant être résolu par l'utilisation de nouveaux pilotes ou logiciels.

Où se procurer des mises à jour du BIOS ?

Les mises à jour du BIOS sont disponibles sur Internet à l'adresse "www.fujitsu-siemens.com/mainboards".

Mise à jour du BIOS sous DOS avec disquette de mise à jour du BIOS opérationnelle – brève description

De notre page Internet, téléchargez sur votre PC le fichier de mise à jour. Introduisez une disquette vierge (1,44 Moctets). Lancez l'exécution du fichier de mise à jour (p. ex. : 2461103.EXE). Une disquette amorcable de mise à jour est créée. Laissez cette disquette dans le lecteur de disquettes. Redémarrez le PC. Suivez les instructions à l'écran.

Vous trouvez des informations détaillées sur la mise à jour du BIOS sous DOS dans le manuel "BIOS-Setup" (CD "Drivers & Utilities").

Mise à jour du BIOS sous windows avec l'utilitaire deskflash

Le BIOS peut également être mis à jour directement sous Windows avec l'utilitaire DeskFlash. DeskFlash se trouve sur le CD "Drivers & Utilities" (sous DeskUpdate).
