BEDIENUNGSANLEITUNG TI2KBE JBL

JBL Techniker befassen sich seit mehr als einer Generation mit der Philosophie des Klanges - mit den Signalen und ihren Quellen, mit Holz und Gewebe, Schallwandlern und Akustik - einfach mit allem.

JBL Laatsprecher sind sorgfällig konstruierte Instrumente, gewissenhaft gefertigt und mit der -Prazision eines Uhrmachers zusammengebaut. JBL Laatsprechergehause drucken den Reiz schöpferischer Gestaltung aus: sie sind elegant, solide und hervorragend verarbeitet. JBL Schallwandler und Elektronik bieten das, was von passionierten Musikhörern als "der unnachahmliche JBL Klang" bezeichnet wird.

Die JBL Lautspricher der Baureihe "Ti - K" sind das Ergebnis einer mehr als 50-jährigen Erfahrung im Bau von Lautsprichern, die bei Profis in aller Welt als ersten Wahl gelten. Diese Erfahrungen in Verbindung mit einem umfangreichen Entwicklungssprogramm, das Vergleiche, Versuche, Tests und Hörprüfungen umfasste, führte zu Lautsprachersystemen, die sich durch währhaft überragende Leistung auszeichnen.

Wenn Sie die weniger einfachen, in dieser Broschüre enthaltenen Vorschläge beachten, können Sie sich jahrelang an einer ausgezeichneten HiFi-Wiedergabe erfreuen.

AUSPACKEN

Das Verpackungsmaterial für ihre Ti - K Lautsprecher dient in erster Linie zum Schutz vor Transportschäden durch unsachgemäß Behandlung. Wir empfehlen dazu dringend, das original Verpackungsmaterial sorgfältig aufzubewahren, damit es für den Fall eines Transportes wieder zur Verfügung stehen.

STANDORT

Der Hörraum, sowie der Standort der Lautsprecher im Raum, beeinflussen den Basspegel, den Frequenzgang, sowie die Räumlichkeit, die Klarheit und die Gesamtqualität des Klanges. Mein anderer Einzelfaktor hat eine ähnliche Auswirkung auf die Klangqualität. Die akustischen Eigenschaften des Hörraumes werden durch seine Abmessungen, seine Bauform und die Möblierung bestimmt. In Räumen mit entsprechenden Abmessungen für Deckenhöhe, Länge und Breite, entstehen einweit ausgewogenerer Klang als in Räumen mit kubischer Form, also gleicher Höhe, Länge und Breite. Das gilt besonders für die tiefen Frenzen, weil hier die Raumabmessungen, die Ausprüfung der stehenden Wellen und Eigenresonanzen innerhalb des Raumes bestimmen.

Die Ausstattung des Raumes, z. B. Holzfußböden, holzgetäfelter Wände oder solche aus Rigips, oder Ziegelmauerwerk, beeinflussen vor allem die Baßwiedergabe. "Weiche" Wände, Böden und Decken verursachen Tiefonverluste, weil sie tieffrequente Schwingungen "schlucken". Anderseits können glatte, feste Wände, Böden und Decken Probleme durch verstärkten Nachhall bei tiefen Frenzen verursachen, so daß ein dumpfer, drohnender Klang entstehen.

Im Mittel- und Hochtonbereich über Möbel, Teppiche und Vorhäge eine dampfende Wirkung aus, die je nach den übrigen akustischen Verhältnissen und dem eigenen Hörempfinden durchaus wünschenswert sein kann.

Im Idealfall sollte ein einigermaßen ausgewogenes Verhältnis zwischen den schallschluckenden und schallreflektierenden Flächen bestehen. Zwischen zwei große, parallelen reflektierenden Flächen kann es zustehenden Wellenkommen, die zu einem undefinierbaren Klangbild führen. Deshalb sollte man große, ebene Flächen durch Bucherborde, Vorhänge, Gardinen oder Wandbeläge unterbrechen.

Ihr JBL Fachhändler wird Ohnen bei der Wahl geeigneter Werkstoffe zur Lösung bestimmter, durch die große, Form und Bauweise des Hörraumes verursacher Probleme gern behilflich sein. In den meisten Fällen laßt sich durch sorgfältige Beachtung der raumakustischen Verhältnisse eine wesentliche Klangverbesserung erzielen.

Ohne JBL Laatsprecher sind in der Lage, in einer Vielzahl)_underschiedlicher Hörräume einen äußert zufriedenstellenden Klang zu gewährleisten, wenn sie in Form eines, vom Hörer aus gesehenen, gleichseitigen Dreiecks aufgestellt werden. Um ein optimales Ergebnis erzielen zu konnen, wahlen Sie den Standortitte sorgfältig aus. Wir empfehlen, die Laatsprecher in)_entsprechendem Abstand zu den angrenzenden Wänden aufzustellen. ca. 70 cm von der Wand hinter den Laatsprechern und 70 - 100 cm von den Seitenwänden entfernt.

EinGreaterLeitfadenist,sichaufdie tonaleAusgewogenheitz konzentrieren,wobeialsZiel dieneutralsteWiedergabeangestrebt werden solte.Wenn die gewünschteKlangfarbeerreichtist,giltes, RäumlichkeitundOrtbarkeitzu optimieren.

Die klangliche Ausgewogenheit wird weltgehend durch den Abstand der Zimmerwände in Verbindung mit den besonderen akustischen Eigenschaften des Raumes bestimmt. Durch Aufstellen der Laufsprecher in unmittelbarer Höhe der Zimmerwände werden die tiefen Frenquen stärker betont als bei größem Abstand zu diesen. Um ein ausgewogenes Klangbild zu erzielen, ist der Abstand der Laufsprecher von den Wänden schrittweise zu vermöbern, jeweils um 20 bis 30 cm.

Nachdem die tonale Ausgewogenheit hergestellt wurde, laut sich das richtige Klangbild und die Stereo-Ortbarkeit durch gingefugiges Verschieben und/oder ein leichtes anwinkeln der Laatsprecher in Richtung der Hörposition optimieren.

Die TI 2 K sollte auf einem ca. 40 - 60 cm hohen, stabielen und möglichst schweren Ständer spielten. Einen entsprechenden Ständer gibt es bei Ihr dem JBL Ti - K Handler.

Die TI 6 K und TI 10 K sind für die Montage von Spikes vorerüstet. Sie können anstelle der Gummifübe in den Gehäuseboden eingeschraubt werden. Direkt besoin den Gummifüben sind entsprechende Gewinde eingelassen.

Spikes erhöhen in den meisten Fälle die Prázision und Dynamik der Baßwiedergabe und verbessern die räumliche Abbildung und Ortbarkeit von Instrumenten. Das liegt an er mechanischen Entkopplung von Laatsprechergehause und Fußboden - ganz gleich ob aus Holz, Beton oder Mauerwerk.

Wenn Sie das Gefühl haben, daß sich die Wiedergabe noch verbessern setzen können, wenden Sie sichitte an ihren JBL Fachhandler, der Ihnen sichere gegen themselves wird, die bestmögliche Klangqualität aus ihren JBL Ti - K Lautsprechern herauszuholen.

HINWEIS: Fabrikneue Lautspeicher benöttigen ein gewisses Maß an "Übung" bevor sie ihre volte Leistungsfähigkeit erreichen, was je nach Art der Musik und des Wiedergabepegels nach etwa 8 - 12 Stunden eintritt. Falls Sie diese Einspielzeit verkurzen wollen, konnen Sie UKW-Rauschen (zwischen einzelnen Sendern Ihres Rundfunkgeräts, "Mute" Funktion "Off") über die Lautspeicher wiedergeben.. Eine weitere alternative Signalquelle ist ein auf "REPEAT" geschalteter CD-Spieler.

ANSCHLUSSE

WICHTIG: Beim An- und Abklemmen der Laufsprecher an Verträger oder Receiver muß dieser unbedingt ausgeschelt sein. Durch den Anschluß der Laufsprecher an einem in Betrieb befindlichen Verträger oder Receiver kann es zu schweren Schäden an den Laufsprechem und zum Verlust aller Garantieansprüche kommt. Der Verträger, bzw. Receiver muß auch vor dem An- und Abklemmen der Verbindungskabel an die Eingänge des betreffenden Gerätes oder des Vorverträgers ausgeschelt werden.

Für Laatsprecherverbindungen von bis zu 5 m Höhe werden isolierte Kabel mit einem Mindestquerschnitt von 1 mm² empfohlen. Für länger Verbindungsleitungen müssen Laatsprecherkabel mit großem Querschnitt verwendet werden und bereits: 1,5 mm² bis 10 m Höhe und 2 mm² bis 20 m Höhe. Bei diesen Angaben handelt es sich um MINDESTANforderUNGEN, jeder noch sollen den Laatsprecherkabel generell so kurz wie möglich sein.

Lautsprecher- und Verbindungskabel sind wichtige Bestandteile einer HiFi-Anlage. Zusammen mit allen anderen qualitätsbestimmenden Faktoren tragen hochwertige Lautsprecher- und Verbindungskabel wesentlich zu einer wahrnehmaren Verbesserung der Klangqualität bei. Durch sorgfällige Auswahl der verwendeten Kabel und Leitungen laßt sich der Klangcharakter verändern. Außen dem konnen verschiedene Kabelsorten eine deutliche Auswirkung auf die vom Zuhörer wahrgenommene Dynamik ausüben.

Die Länge der Laufsprecherkabel hängt vom Standort der Boxen und des Verständers ab. Weil deren endgültige Position erst durch einen sorgfälligen Hörtest ermittelt werden kann, sollen den Sie zunachst mit einer provisorischen Verbindung experimentieren, damit die Boxen problemlos umgestellt werden können. Sobald der Beste Standort ermittelt worden ist, kann der endgültige Anschlußvorgenommen werden. wobe immer auf möglichst kurze Leitungsführung zu achten ist. die. Anschlußkabel des linken und rechten Laatsprechers sollenen gleich lang sein. In einigen Fällen kann der Verständer unmittelbar geben den Laatsprechern stehen und mit einem kurzen Kabel an diese angeschlossen werden. Obwohl dann mein stichtag ein ziemlich langes Verbindungskabel zwischen Vorstandär und Endstufe erforderlich ist, wird dieser Nachteil durch kurze Laatsprecherkabel mehr als nur wieder ausgegliichen.

Der Laufsprecheranschluß erfolgt an den Terminals im Boden des Laufsprechergebnisses. Diese Schraubklemmen bieten mehrere Anschlußmöglichkeiten.

Der einfachste Anschluß erfolgt über einen sauberen, blanken Draht. dazu werden die Litzenenden um 8 bis 10 mm abisoliert, die)dünnen Litzen fest miteinander verdrirlt und dann in die Bohrung der Anschlußklemme eingeführt. Wenn das Kabelende so dick ist, daß es nicht in das Querloch paßt, sind die dünnen Drahte in drei Stränge aufzuteilen, von denen der mittlere in das Querloch

eingeführt, die beiden anderen um die Polklemme herumgewickelt und mit dem mittleren Strang verdrilt werden. Danach die Isolier Schraubkappe fest anziehen. Die überstehenden Litzenenden, die leicht Kurzschlüsse verursachen konnen, sind dicht an der Polklemme sauber abzuschneiden.

Eine sehr bequeme Verbindung kann mit guten 4 mm Bananensteckern hergestellt werden, die sich direkt in die Buchsen der Polklemen einfahren lessen. Denken Sie immer daran, die Zahl der Verbindungspunkte auf ein Minimum zu bringen und damit gleichzeitig jeder Kontaktstelle möglichst sicher zu machen.

Aus thisem Grunde empfehlen wir die Verwendung qualitativ hochwertiger, wenn möglich vergoldeter Kabelschuhe, die fachmännisch an den Kabelenden angebracht sind. Derartige Kabelschuhe bieten in Verbindung mit prazisonsgefertigen Terminals der JBL Ti -K Laufsprecher die Gewähr für die bestmögliche Verbindung zwischen Laufsprecher und Verträker und verringn außer dem sãmtliche Übergangswiderstände an der Kontaktstellen, die, wenn auch nur gingführig, zur Verschlechterung der Klangqualität führen können.

Jede Verbindung in einer HiFi-Anlage sollte nicht für die Ewigkeit bestimmt sein, sondern in regelmäßigen Abständen kontrolliert, gereinigt, und falls erforderlich, erneuert werden. Die Häufigkeit solcher Wartungsarbeiten hangt von den für die Verbindungen verwendeten Werkstoffen, atmosphärischen Bedingungen und anderen Faktoren ab. Nahere Einzelheiten hierüber erfolgen Sie von Ihr dem JBL Fachhändler.

Es ist wichtig, daß beiden Lautsprecher einer Stereoanlage die gleiche Phasenlage in Bezug zum Eingangssignal haben (sie müssen "gleichphasig" schwingen). JBL Lautsprecher sind so konstruiert, daß sie beim Anlegen eines positiven Signals an die rote Anschlußklemmen einen positiven Auslenkung erzeugen, d.h. die Membran beweigt sich nach vorne.

Falls sich die Membranen der Laufsprechersysteme beim Anlagen einer bestimmten Spannung nicht in gleicher Richtung bewegen, führt das zu mangelhafter Stereoabbildung und zu Einbußen im Bass.

Wir empfehlen, die richtige Polität der Laufsprecher durch Versuche zu ermitteln. Sogar Bandaufnahmen, Programmquellen oder Verständner konnen die Polität des Signals invertieren, d.h. umkehren. Die “richtige” Verbindung ist diejenige, die zu den besten Hoerergebnissen führt. Achten Sie daraufuf, daß dann die Anschlüsse des rechten und des linken Laufsprechers vertauscht werden müssen, um Phasengleichheit sicherzustellen.

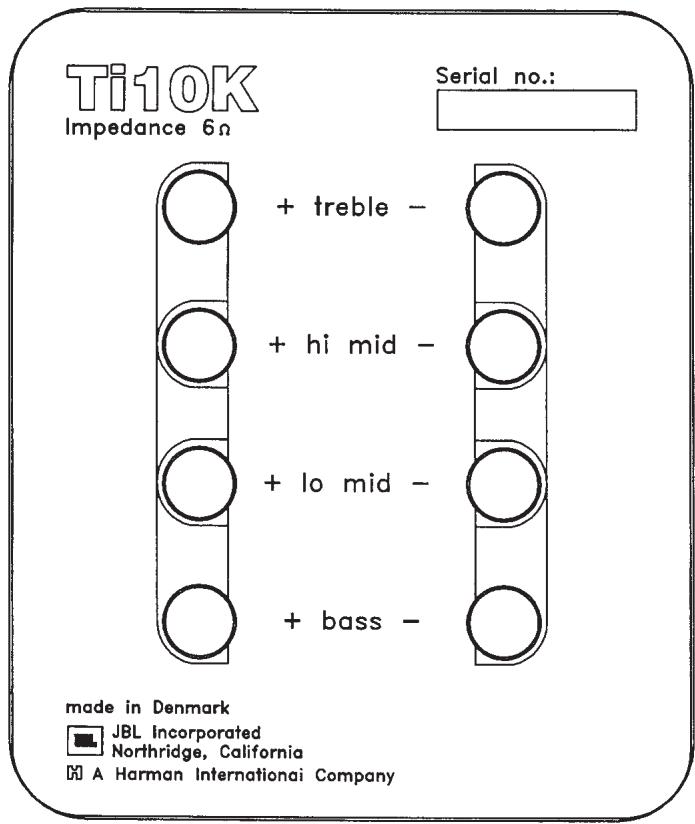

MULTI-WIRING

Die JBL Ti - K Lautsprecher können auch mit jeweils mehreren Einzelkabeln an den Verständner oder Receiver angeschlossen werden. Diese "Multikabel"-Verbindung bietet verschiedene Mochlichkeiten und Vorteile.

Die eingebauten Frenzweichen der Laufsprecher sind an den Übergangsstellen zwischen den einzelnen Frenzungbereichen elektrisch voneinander getrennt und jeweils mit eigenen Anschlußterminals ausgestattet. Beim Anschluß über nur ein Kabel sind alle Teile der Frenzweiche mit Kurzschlußbögeln verbunden. Werkseite werden die Laufsprecher mit eingesetzten Kurzschlußbögel ausgeliefert. Nach Entfernen der Kurzschlußbögel

werden die Laufsprecher über zwei oder mehrere Kabel (mit insgesamt vier oder mehr Adern), wie auf Abb. 1 gezeigt, angesteuert.

Der Vorteil dieser Verbindung liegt darin, daß Kabeleffekte (Widerstand, Induktivität, usw.) verringert und Intermodulationen hoher und tiefer Frequen im Kabel vermieden werden. Spezielle Kabel für die Tief-, Mittel- und Hochtonbereiche können bei einigen HiFi-Anlagen zu ausgezeichneten Resultaten führen. Sie können aber auch für alle Freqenzbereiche die gleichen Kabelsorten verwenden. In jedem Fall sollen den Kabel für den Tieftonbereich so kurz wie möglich, sowie links und rechts gleich lang sein. Falls eines der Laufsprecherkabel länger ist als es der Abstand zwischen Verträger und Laufsprecher erfordert, damit das überschüssige Kabel nicht spulenartig zusammenfolt werden. Versuchen Sie, es in Form einer Acht zu legen, weil dadurch Längsinduktionen im Kabel und Verluste im Hochtonbereich verringert werden.

VORSICHT: BIWIRINGarf nur mit vorher entfernten Kurzschlußbügen betrieben werden. Der Betrieb zweier Verstärkerkanä bei eingesetztem Kurzschlußbügen kann zu schweren Schäden an den Verstärkern und Laufsprechern anrichten und führt zum Verlust der Garantieansprüche.

MULTIAMPING

Das Anschlußterminal der TI - K Laufsprecher erlaubt außer dem die Ansteuerung mit je vier Mono-, oder vier Stereoendstufen, wie auf Abb. 2 gezeigt.

Esaffen sich acht Mono- oder vier Stereoversteller einsetzen, wobei spezielle Hoch- und Tieftonversteller eindeutige Vorteile bieten. Ihr JBL Fachhandler wird Ihnen gern die für ihre Wünsche am besten geeigneten Versteller empfehlen. Auf jeder Fall müssen aber die Versteller für den linken und rechten Kanal vollig identisch

sein. Ebenfalls ist sicherzustellen, daß die Eingangsempfindlichkeit aller Veränderk grich ist oder daß sie über Eingangsgegelregler verfügen, um ein ausgewogenes tonales Verhältnis einstellen zu konnen. Denken Sie daran, daß eineige Veränderk die Polarität des Signals umkehren. Die Eingangspolarität muß für alle Frenzbereiche gleich sein. Beim Vertauschen der Polarität in einem der Bereiche treten Störungen des Frenzunganges im Bereich der Übergangsfrequencyn auf. Ermitteln Sie die richtige Phase durch probieren. Die Plus/Minus Kennzeichnungen der Veränderk bieten nicht immer die Gewähr für phasenrichtige Anschlüsse.

NENN/MUSIKBELASTBARKEIT

Die JBL Ti - K Laufsprecher sind in der Lage, Spitzenbelastungen zu verkraften, die welt über den für die Einzelsysteme angegebenen Dauerbelastbarkeiten liegen.

Die Angaben über die Dauerbelastbarkeit(Nennbelastbarkeit) basieren auf einer achtstündigen Prüfung mit breitbandigem Rauschen, mit dem die Leistungsverteilung bei Musikwiedergabe simuliert wird. Die Spitzenbelastbarkeit, die dem Mehrfachen der Nennbelastbarkeit entspricht beweist die Fähigkeit der Laufsprecher, mit Impulsspitzen fertig zu werden, die welt oberhalb durchschnittlicher Leistungspiegel liegen.

Aus thisem Grunde sollen man sich erst nach einer gründlichen Hörprüfung für einen bestimmen Verträker entscheiden. Wenn dieser in der Lage ist, auch dynamische Signale in der gewünschten Lautstärke ohne Verzerrungen zu reproductizen, ist seine Leistung im Normalfall ausreichend. Grundsätzlich gilt, ein leistungsschwacher Verträker führt ether zu Schäden als ein Hochleistungsversträker. Noch wichtiger als die Ausgangsleistung ist die Klangqualität, die der Verträker bieten kann. Leider liefern die technischen Daten keine zuverlässigen Aussagen über die Klangqualität. Ihr JBL Fachhändler jedoch kann Ichnen bei der Wahl eines geeigneten Verträkers behilflich sein und wird auch gern eine Hörprüfung für Sie arrangieren, um Ichnen die Entscheidung zu erreichtern.

Zwischen Verständner und Laufsprecher sollenne keine Sicherungen oder Überlastschutzschalter jeglicher Art eingefugt werden. Derartige Vorrichtungen verschlechtern die Klangqualität ganzerheblich und bieten keinene sicheren Schutz vor Beschädigungen der Laufsprecher. Der Schlüssel zum sicheren Betrieb ist ausreichende Verständkerleistung, um Verzerrungen auch bei den hochsten geforderten Schallpegeln zu verhindern.

ALLGEMEINE PFLEGE

Die Gehäuse der JBK TI - K Serie bestehen aus ausgewählten Echtholzfernieren. Sie sind mit einer speziellen Schutzschicht versiegelt, die das Aussehen über Jahre hinweg erhält.

Um Kratzer auf der Oberfläche zu vermeiden, muß diese schonend behandelt werden. Zum Staub wischen nur ein weiches, nicht fusselndes Tuch verwenden. Zur Beseitigung von Fingerabdrücken und anderen Verschmutzungen sollen den Sie etwas flüssigen Glasreiniger ohne Salmiakgeist auf ein fusselfreies Baumwolltuch geben und die Oberfläche vorsichtig abwischen. Zum Reinigen keinesfalls Scheuer- oder Lösungsmittel verwenden. Falls das Gehäuse tiefe Kratzer oder andere Beschädigungen aufweist, sollte ein erfahrrener Möbeltischler zur Instandsetzung herangezogen werden.

FRONTBESPANNUNG

Die Bespannung der Ti - K Lautsprecher ist mittels- Zapfen an den Ecken am Gehäuse befestigt. Zum Abnehmer den Grillrahmen am äußeren Rand anfassen und vorsichtig nach vorn vom Gehäuse abziehen. Zum Aufsetzen die Montagezapfen auf die Buchsen ausrichten und oben den Rahmen behutsam bis zum Anschlag gegen die Schallwand drücken.

Staubablagerungen auf der Frontbespannung können mit einer Bürste oder dem Staubsauger beseitigt werden.

KUNDENDIENST

JBL Lautsprecher sind so konstruiert, daß sie einen jahrelangen problemlosen Betrieb gewährleisten. Wiederkehrende Wartungsarbeiten sind nicht erforderlich. Falls eine Störung auftritt, zunachst kontrollieren, ob alle Verbindungen vorschrifsmäßig

hergestellt wurden. Falls nur in einem Lautsprecher eine Störung festgestellt wird, vertauschen Sie bile die Anschlußkabel des linken und rechten Lautsprechers miteinander. Verschwindet die Störung nicht, ist der Fehler im Lautsprecher zuuchen. Tritt die Störung jedoch im anderen Lautsprecher auf, ist vermutlich ein anderer Baustein der Anlage oder das Anschlußkabel die Ursache. Lautsprechemembranen sollen nicht von Hand bewegt werden. Die Schwingspule wurde mit hochster Prazision eingepaßt und ihr Spielraum ist sehr ging. Jeder Versuch, die Membrane von Hand zu bewegen, kann zur Dejustage der Schwingspule und damit zu Verzerrungen oder zum Totalausfall des Lautsprechersystems führen. Falls der Lautsprecher instandgesetzt werden muß, sollte er demjenigen Handler übergeben werden, bei dem er gkauft wurde. Falls dies aus bestimmen Gründen nicht möglich ist, setzen Sie sichitte Telefonisch mit der JBL Serviceabteilung im Hause Harman Deutschland GmbH, Hunderstr. 1, 74080 Heilbronn, Tel. [phone], in Verbindung.

Konformitätserklärgung

Wit, JBL Europe A/S
Kongvege 1948
DK-3460 Birkere
DANEMARK

erklär in eigenem Namen, daß das in dieser

Dokumentation beschriebene Produkt den folgenden

technischen Vorschriften genegt:

EN 50-081-1/1992 EN 50-082-1/199

Steen Michaelsen JBL Europe A/S Birkering DANEMARK 1/99
