BEDIENUNGSANLEITUNG SCRUBTEC BOOST R NILFISK

DE Deutschland (2-31)

In thisem Handbuch finden Sie wichtige Informationen zur Verwendung und zum sicheren Betrieb der Maschine. Wenn Sie das Handbuch nicht gelesen haben, bevor Sie die Maschine bedienen oder warten, riskieren Sie, sich selbst oder andere Personen zu verletzen oder die Maschine oder sonstige Ausrüstung zu beschädigen. Bediener mussen im Umgang mit der Maschine unterwiesen werden, bevor sie damit arbeiten. Wenn ihre Bediener kein Deutsch lesen, muss ihren das Handbuch von jeder erklärter werden, bevor sie mit der Maschine arbeiten.

Alle in thisem Handbuch enthaltenen Anweisungen beziehen sich auf die Sight des Bedieners von der Rückseite der Maschine.

Inhaltsverzeichnis

Sicherheitshinweise fur Bediener 3

Einleitung und technische Daten 5

An der Scrubtec verwendete Symbole 6

Anzeigen fur die Scribtec 7

Bedientafel der Maschine 8

Steuerelemente und Funktionen 9

Vorbereitung der Maschine fur den Betrieb 10

Handhabung der verpackten Maschine 10

Auspacken der Maschine 10

Installation der Akkus 10

Wartung der Akkus 11

Aufladen der Akkus 12

Wiederauflagen der Akkus 12

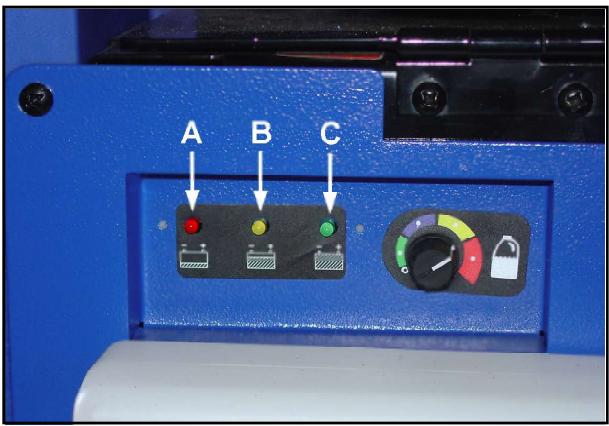

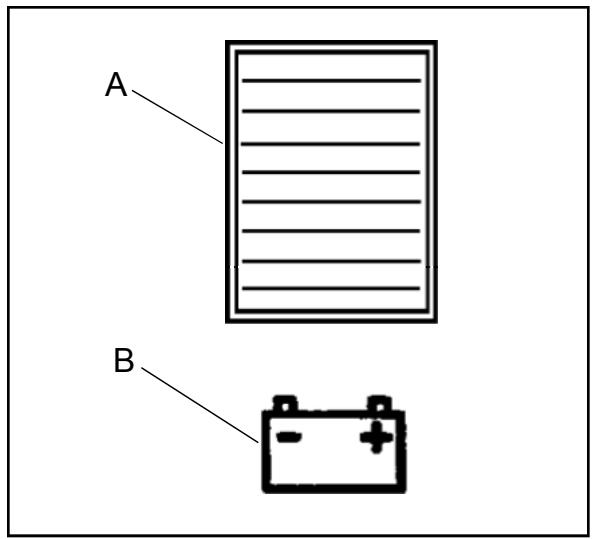

Ladungsanzeiger an den Akkus 13

Installation des Wischgummis 13

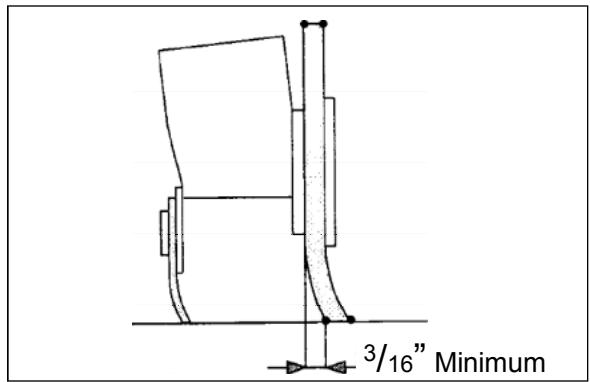

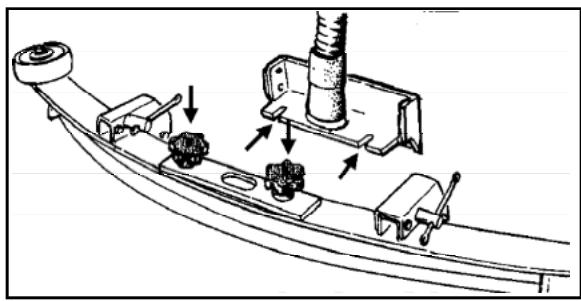

Justieren des Wischgummis 13

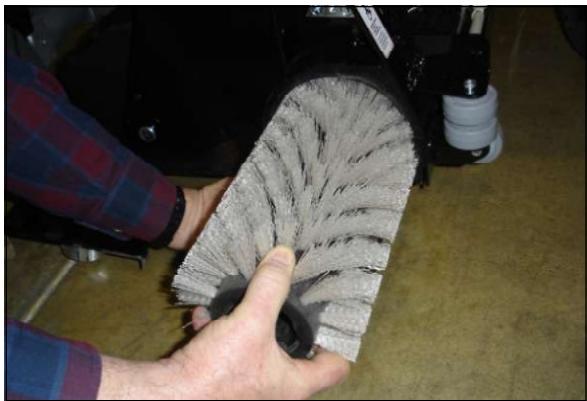

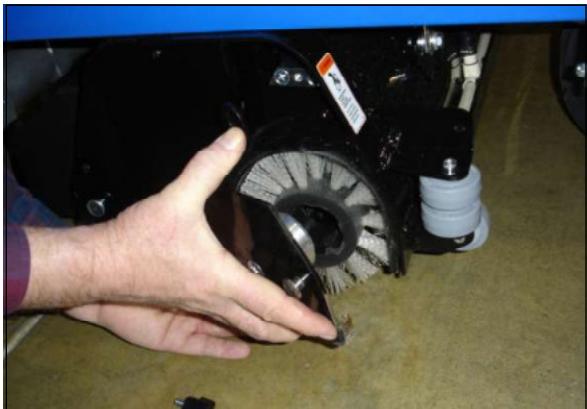

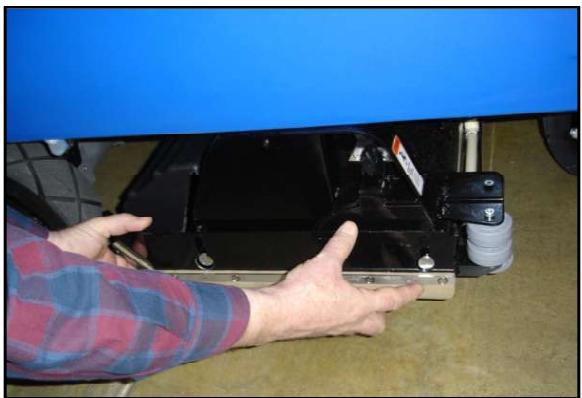

Auswechseln oder Rotieren der Bürsten am zylindrischen Bürstenkopf 14

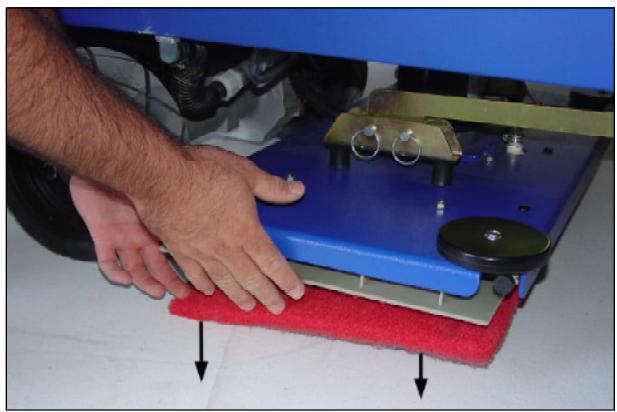

Wie Sie die Bürste oder das Reinigungspad installieren 15

Bedienung der Maschine 16

Wiederherstellung der Werkseinstellungen für One Touch 16

Bewegen der Maschine 16

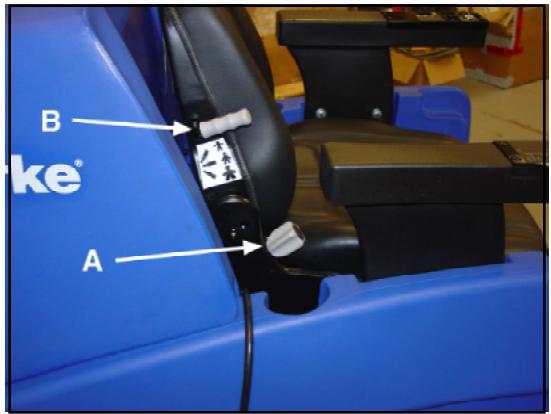

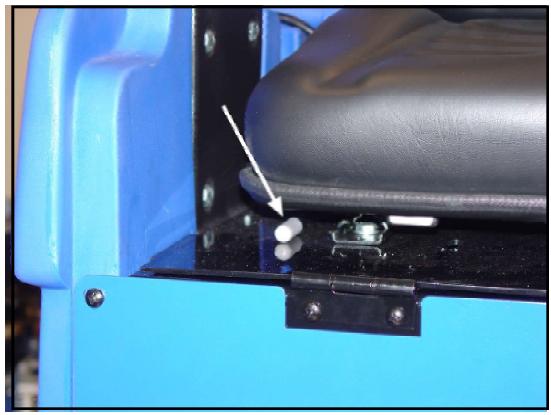

Justierung des Sitzes 16

Ablesen des Akku-Spannungsmessers 17

Ändern der Anzeigen auf dem LCD-Modul 17

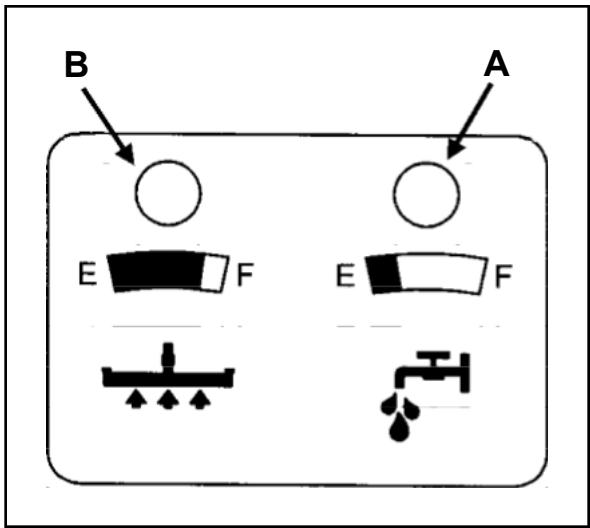

Anzeige "Laugentank leer" 17

Die Anzeige "Schmutzlaugentank voll" 17

Bedienung des Wischgummis und des Saugmotors 18

Bedienung des Lösungsflusses 18

Bedienung des Bürstendrucks 18

Betätigung des Vorwarts-/Rückwartsschalters 19

Füllendes Lösungstanks 19

Bedienung der Maschine 19

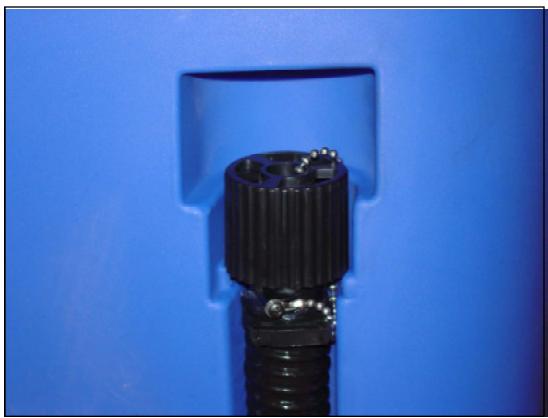

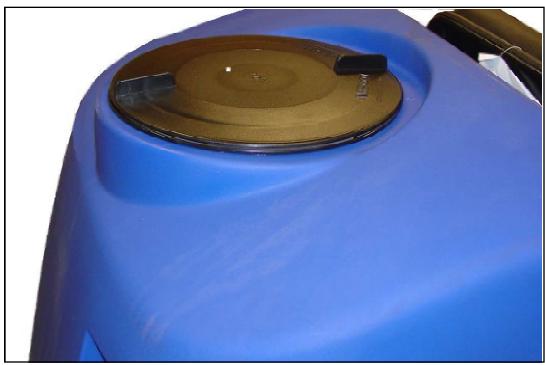

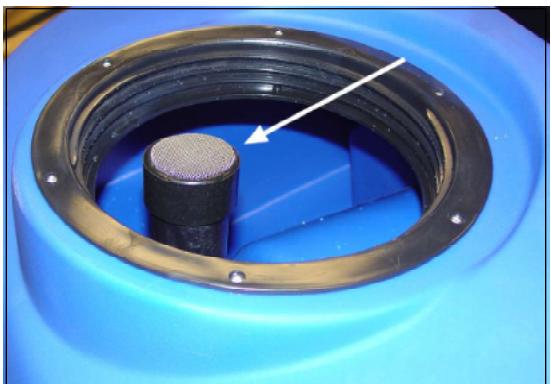

Vorgehensweisen vor jedem Arbeitsbeginn 20

Reinigung eines Bodens 21

Reinigung eines stark verschmutzten Bodens 22

Vorgehensweisen nach jedem Arbeitsablauf 22

Wartung 24

Wochentliche Wartung 24

Akkuprufung und -reinigung 24

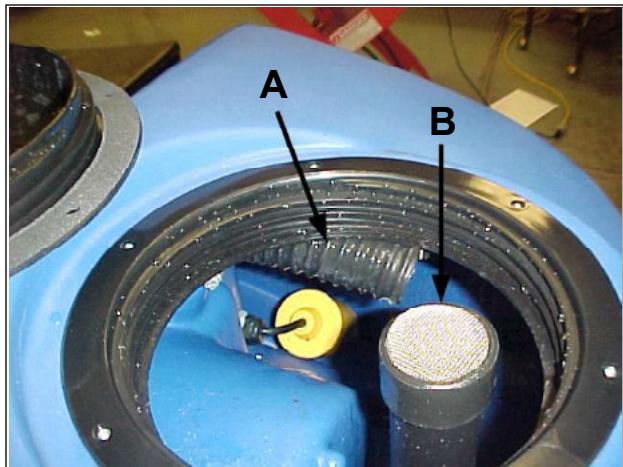

Reinigung des Aufnahmetanks und Filters 24

Reinigung des Lösungstanks und Filters 25

Manuelles Ablassen den Lösungstanks 25

Vakuumunterstutzes Ablassen des Lösungstanks 25

Wartung des Wischgummis 25

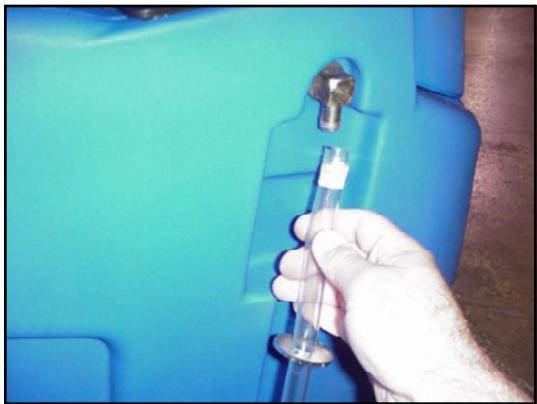

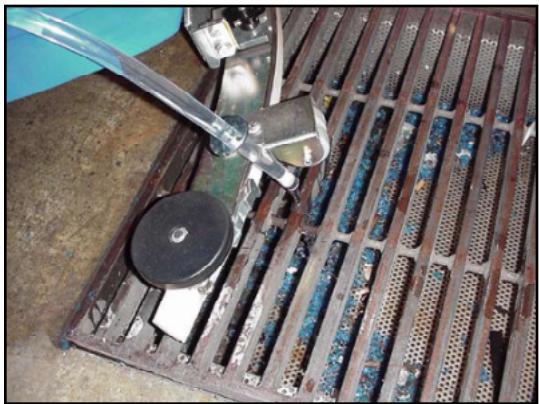

Auswechseln des vorderen Wischgumbilatts 25

Auswechseln des hinteren Wischgumbilatts 26

Wartung des Wischgummis 26

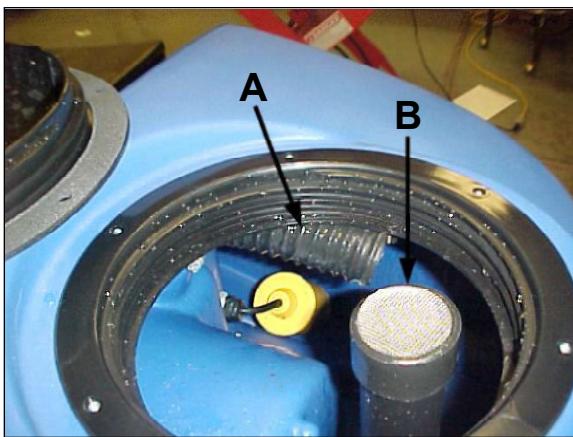

Reinigen der Vakuumschläuche 26

Problembehebung an der Maschine 27

Allgemeine Fehlercodes 28

SICHERHEITSHINWEISE FÜR BEDIENER

GEFAHR:

Wenn Sie nicht alle Gefahrenhinweiselesen und die Anweisungen befolgen, risikieren Sie schwere Körperverletzungen, eventuell)sogar mit Todesfolge. Lesen und befolgen Sie alle Anweisungen mit dem Vermerk GEFAHR im Bedienungshandbuch und auf der Maschine.

WARNING:

Wenn Sie nicht alle Warnhinweiselesen und die Anweisungen befolgen, riskieren Sie Personen- oder Sachschäden. Lesen und befolgen Sie alle Anweisungen mit dem Vermerk WARNING im Bedienungshandbuch und auf der Maschine.

VORSICHT:

Wenn Sie nicht alle Vorsichtshinweiselesen und die Anweisungen befolgen, riskieren Sie Schäden an der Maschine und sonstiger Ausrüstung. Lesen und befolgen Sie alle Anweisungen mit dem Vermerk VORSICHT im Bedienungshandbuch und auf der Maschine.

GEFAHR:

Wenn Sie das Bedienungshandbuch nicht gelesen haben, bevor Sie ihre Nilfisk ALTO Maschine bedienen oder warten, risikieren Sie, sich selbst oder andere Personen zu verletzen oder die Maschine oder sonstige Ausrüstung zu beschädigen. Bediener muss im Umgang mit der Maschine unterwiesen werden, bevor sie damit arbeiten. Wenn ihre Bediener kein Deutsch lesen, muss ihren das Handbuch von demandem erklärwt werden, bevor sie mit der Maschine arbeiten.

GEFAHR:

Wenn Sie eine Maschine bedieren, die noch nicht vollständig zusammengebaut ist, riskieren Sie Verletzungen oder Sachschäden. Bedieren Sie die Maschine erst, nachdem der Zusammenbau vollständig abgeschlossen ist. Prufen Sie die Maschine sorgfältig, bevor Sie sie in Betriebnehmen. Nehmen Sie die Maschine nur dann in Betrieb, wenn alle Turen und Zugangsöffnungen sichere geschlossen sind.

GEFAHR:

Maschinen können eine Explosion verursachen, wenn sie in der Höhe von entflammbaren Stoffen oder Dämpfen eingesetzt werden. Betreiben Sie die Maschine nicht mit oder in der Höhe von Brennstoffen, Getreidestaub, Lösungsmitteln, Verdünningsmitteln oder sonstigen entflammbaren Substanzen. Die Maschine ist ungeeignet zur Aufnahme von gefährlichem Staub oder entflammbaren Substanzen. Benutzen Sie ausschließlich im Handel erhaltenen Bodenreinigungswachs, der zur Verwendung in Maschinen bestimmt ist. Geben Sie NIEMALS Stoffe wie Benzin oder explosionsgeführliche oder entflammbare Substanzen in den Lösungs- oder Aufnahmetank.

GEFAHR:

Bleiakkumulatoren erzeugen Gase, die eine Explosion verursachen konnen. Halten Sie Funken und Flammen von Akkus fern. Rauchen Sie nicht in Maschinennähe. Laden Sie die Akkus nur in einem gut gelufteten Bereich auf.

GEFAHR:

Umgang mit Akkus kann gefährlich sein! Tragen Sie stets einen Augenschutz und Schutzkleidung, wenn Sie in der Höhe von Akkus arbeiten. Legen Sie allen Schmuck ab. Legen Sie kein Werkzeug oder sonstige Metalobjekte auf Akkuklemen oder auf die Akkus.

GEFAHR:

Sie riskieren Stromschlag, wenn Sie ein Ladegerät mit beschädigtem Netzkabel benutzen. Benutzen Sie das Ladegerät nicht, wenn das Netzkabel beschädigt ist.

WARNING:

Wenden Sie die Maschine nicht auf einer Rampe. Benutzen Sie die Maschine nicht auf Flächen mit einer Neigung, die größter als die auf der Maschine angegebene Neigung ist.

WARNING:

Maschinen, die über Treppenkanten oder Ladedocks gefahren werden, konnen umkippen und Verletzungen oder Sachschäden verursachen. Die Maschinearf nur auf einer ebenen Flache angehalten und abgestellt werden. Wird die Maschine angehalten, stellen Sie alle Schalter auf "AUS". Drehen Sie den Schlüsselschalter auf "AUS" undziehen Sie den Schlüssel ab.

WARNING:

Es besteht Rutschgefahr, insbesondere auf nassen Flächen, wenn Sie mit hoher Geschwindigkeit fahren oder scharf abbiegen.

WARNING:

Bewegen Sie die Maschine nicht mit einem Gabelstapler. Die Maschine konnte Schaden gehen.

WARNING:

Von unbefugtem Personal durchgeführte Wartungs- und Reparaturarbeiten konnen Verletzungen oder Sachschäden zur Folge haben. Wartungs- und Reparaturarbeiten dürfen nur von befugtem Nilfisk ALTO Personal durchgeführt werden.

WARNING: Änderungen oder Anpassungen an der Maschine können Schäden an der Maschine verursachen oder den Bediener und Umstehende verletzen. Änderungen oder Anpassungen, die vom Hersteller nicht genahmigt worden sind, haben alle Garantien und Haftungsverpflichtungen auf.

WARNING: Wenn elektrische Bauteile der Maschine Wasser oder Feuchtigkeit ausgesetzt werden, besteht Kurzschlussgefahr. Halten Sie die elektrischen Bauteile der Maschine trocken. Wischen Sie die Maschine nach Gebrauch stets ab. Diese Maschine ist ausschließlich für einen Gebrauch im Trockenen bestimmt und darauf bei nassen Verhältnissen nicht im Freien benutzt oder aufbewahrt werden. Stellen Sie die Maschine in einem Gebäude ab.

WARNING: Wenn Sie eine Maschine bedieren, ohne alle Anweisungen auf Aufklebern und Hinweisen zu beachten, risikieren Sie Verletzungen oder Sachschäden. Lesen Sie alle Maschinenaufkleber, bevor Sie die Maschine bedieren. Stellen Sie safer, dass alle Aufkleber und Hinweisinformationen an der Maschine angebracht oder befestigt sind. Decken Sie sie auf keinen Fall ab. Werden fehlende oder schadhafte Aufkleber oder Scholder festgestellt, bestehen Sie sofort Ersatzaufkleber und -schildern von Ihr dem Nilfisk ALTO Handler.

WARNING: Nasse Böden stellen eine Rutschgefahr dar. Wässrige Lösungen oder Reinigungsmittel, die für die Maschine verwendet werden, können nasse Flächen auf dem Boden hinterlassen. Diese stellen eine Gefahr für den Bediener und sonstige Personen dar. Stellen Sie um den Bereich, den Sie reinigen, stets Vorsichtsscholder auf.

WARNING: Unzulässiges Ableiten von Abwasser ist umweltschädlich und gesetzlich verboten. Die zuständigen Umweltbehörden haben Vorschriften für das Ableiten von Abwasser erlassen. Darüber hinaus gelten in Ihr dem Gebiet eventuell staatliche oderCOMMUNALE Vorschriften fur das Ableiten von Abwasser. Machen Sie sich mit diesen Vorschriften vertraut und befolgen Sie sie. Informieren Sie sich über die Umweltgeführung, wenn Sie Chemikalien entsorgen.

WARNING: Benutzen Sie ausschließlich die mit der Maschine gelieferten oder im Bedienungshandbuch spezifizierten Bürsten. Die Verwendung anderer Bürsten kann die Sicherheit der Maschine beeinträchtigen.

VORSICHT: Wenn Sie mit der Maschine andere Gegenstände bewegen oder auf die Maschine klettern, risikieren Sie Verletzungen oder Sachschäden. Benutzen Sie die Maschine nicht als Stufe oder Möbelstück.

VORSICHT: Ihr Maschinengarantie erlischt, wenn Sie keine originalen Nilfisk ALTO Ersatzteile für die Maschine verwenden. Verwenden Sie stets Nilfisk ALTO Ersatzteile.

VORSICHT: These Maschine enthalt Bleiakkumulatoren. Die Akkus mussen in Übereinstimmung mit Umweltvorschriften entsorgt werden.

WARNING: ALLGEMEINE SICHERHEITSVORSCHRIFTEN

Die nachstehenden Vorschriften sind kein zu befolgen, um Verletzungen des Bedienungspersonals und Maschinenschäden zu vermeiden:

• Achten Sie bei der Benutzung dieser Maschine auf Personen, insbesondere Kinder, die sich in ihrer Höhe aufhalten.
• Gehen Sie mit besonderer Vorsicht vor, wenn Sie die Maschine auf beengtem Raum zurücksetzen.
• Vermischen Sie entsprechliche Reinigungsmittel nicht. Vermeiden Sie schädliche Gerüche.
• Stellen Sie keine Flüssigkeitsbehälter auf der Maschine ab.
  Die empfohlene Betriebstemperatur liegt zwischen 0^ C und 40^ C.
  Die Feuchtigkeit beim Betrieb dieser Maschine sollte zwischen 30 und 95% liegen.
• Benutzen Sie keine säurehaltigen Lösungen, welche die Maschine beschädigten können.
• Vermeiden Sie Bodenschäden, indem Sie die Bürsten abschalten, wenn die Maschine nicht bewegt wird.
• Benutzen Sie bei Brand einen Pulverlöscher. Benutzen Sie kein Wasser.
• Fahren Sie nicht gegen Regale oder Gerüste, um sich nicht einer Gefahr durch fallende Gegenstände auszusetzen.
• Passen Sie die Betriebsgeschwindigkeit den Haftungsbedingungen an.
• Übersteigen Sie nicht die angegebene Gradientenkapazität, da sonst die Standfestigkeit der Maschine beeinträchtigt wird.
• Schalten Sie stets die Stromversorgung der Maschine aus, bevor Sie Wartungsarbeiten durchführten.
• Zerlegen Sie keine Teile, für deren Ausbau ein Werkzeug benötigt wird.
• Richten Sie bei Reinigung den Wasserstrahl nicht direkt auf die Maschine und benutzen Sie keine korrosive Substanzen.
• Lassen Sie die Maschine nach jeweils 200 Betriebsstunden von einem zugelassenen Wartungstechniker prufen.

Einleitung

Einleitung und technische Daten

Es handelt sich hierbei um eine Bodenreinigungsmaschine, die unter Ausnutzung der mechanischen Schleifwirkung von Bürsten oder Pads sowie der chemischen Wirkung einer Lauge aus Wasser und einem Reinigungsmittel jeder Art von Boden zu reinigen vermag. Während ihrer Vorwartsbebewigung saugt sie den gelösten Schmutz und die vom Boden nicht absorbierte Reinigungslösung auf.

Modell	SCRUBTEC R 571	SCRUBTEC R 586	SCRUBTEC R 571 C	SCRUBTEC BOOST® R
Teilenummer	00318F	00319F	00343F	00344F
Cleaning Swath	71,1 cm	86,4 cm	71,1 cm	81,3 cm
Elektrische Stromversorgung	36 Volt-System unter Verwendung von (6) 6 Volt 250,330 oder 370 AH Deep-Cycle-Batterien
Batterieladegerät	Automatisches Kleinadegerät im Fahrzeug, 115 V 60 Hz oder 230 V 50 Hz
Bürstenmotoren	(1) 1,5 kW zum Antrieb on zwei Winkelgetrieben	(1) 1,9 kW zum Antrieb on zwei Winkelgetrieben	(2) 0,56 kW	(1) 0,56 kW
Bürstengröße/Geschwindigkeit	(2) 36 cm 300 U/min	(2) 43 cm 300 U/min	(2) 15,2 x 71,1 cm300 U/min	(1) 35,6 x 81,3 cm2250 U/min
Bürstendruck	57-102 kg		41-59 kg	52-70 kg
Verfahrenschwindigkeit	(max)6,6 kph
Durchmessergroßen Hinterträden	1,5 hp (1,1 kW) achsübergreifender Antrieb von zwei25,4 cm Durchmesser großen Hinterträden
Max. Reinigungsgrad	6 Grad
Unterdruckmotor	1 hp (.75 kW) 3stufige Tangentialentladung
Geräuschpegel	70 dBA
Lösungstank	113 liter
Reservetank	113 liter
Länge	165 cm
Breite	84 cm	90 cm	130 cm	84 cm
Höhe	130cm
Maschinengewichtw/330 AH Batterien& gefüllt mitLösungsmittel	670 kg	679 kg	679 kg	675 kg
Gewährleistung	8 Jahre für PolydurTM-Tanks, 3 Jahre für Teile, 1 Jahr für Labor, 18 Monate pro Batterie

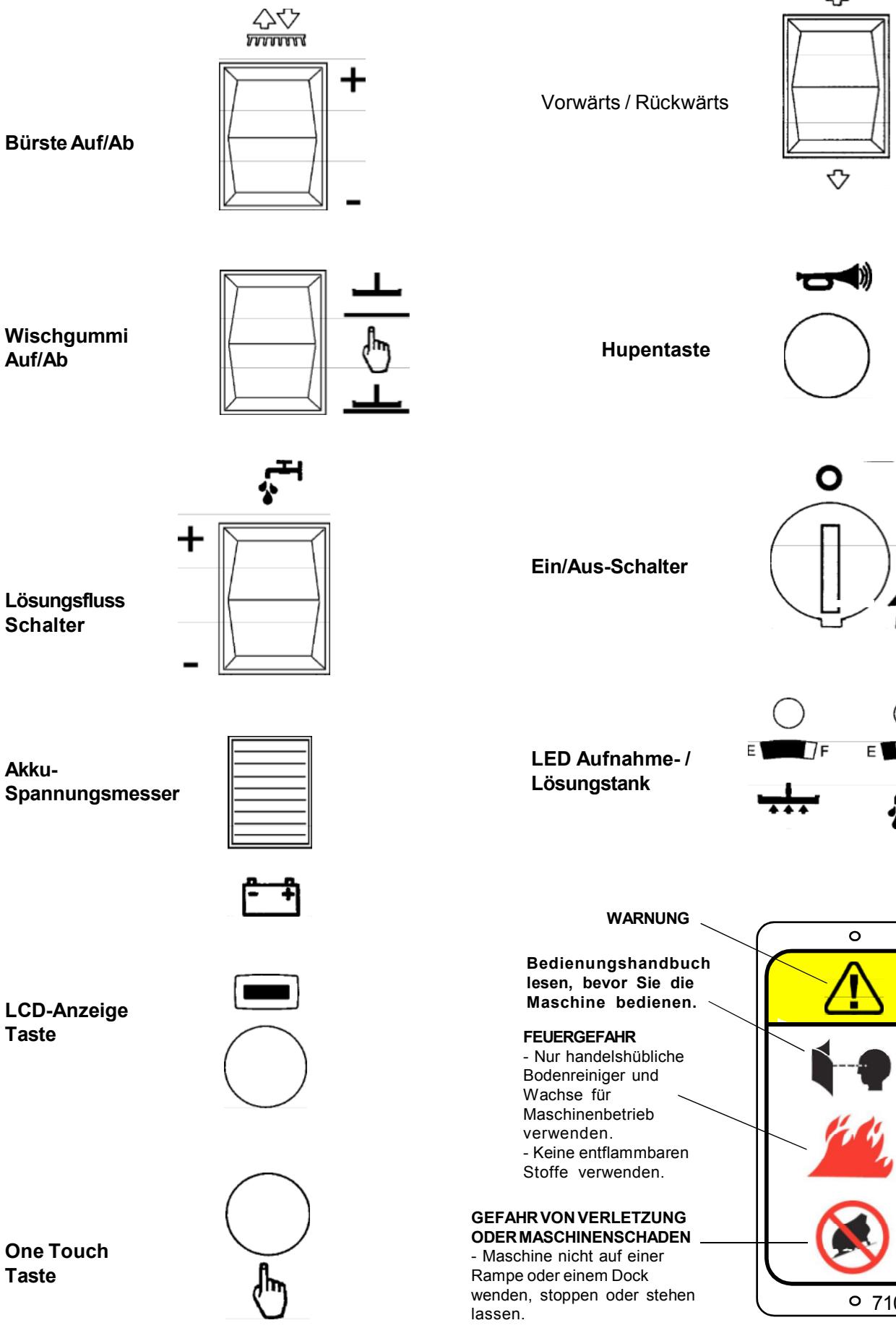

An der Scribtec R verwendete Symbole

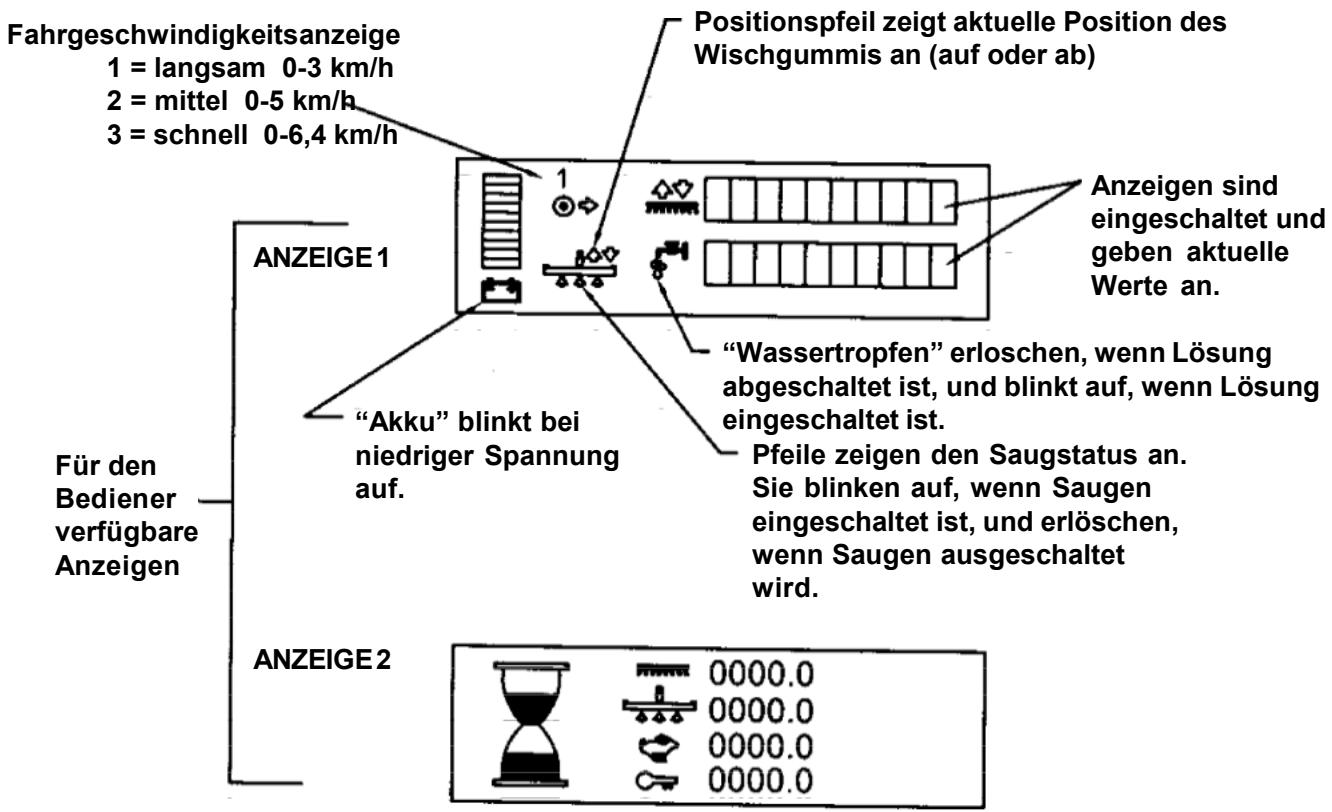

Anzeigen fur die Scrubtec R

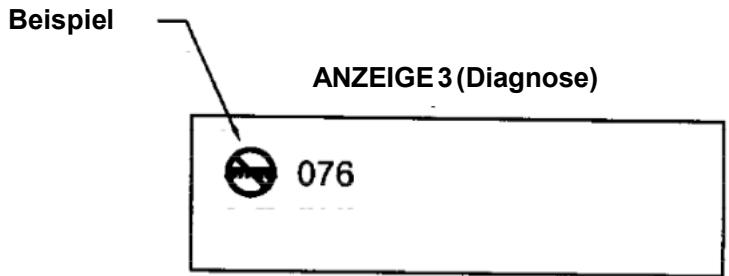

Nur die Diagnose. Keine Anzeige, außer bei Betriebsstörung der Maschine. Wenn eine Störung auftritt, werden das entsprechende Symbol und der Fehlercode angezeigt.

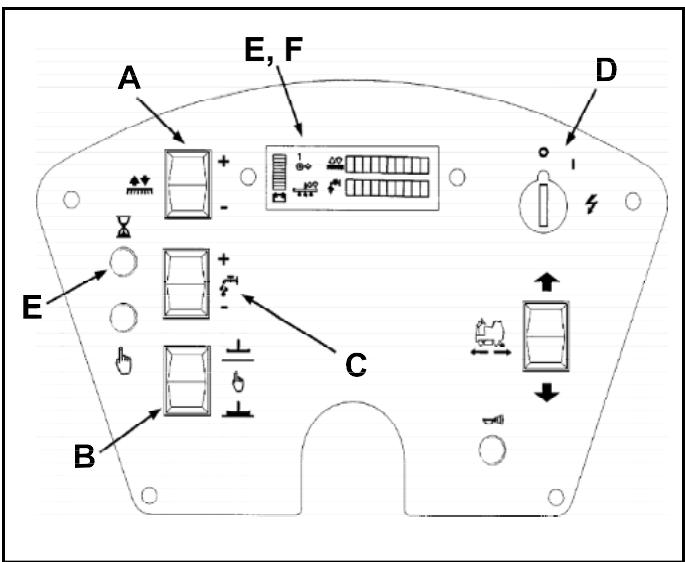

Bedientafel der Maschine

Ein-/Aus-Schlüsselschalter (siehe Abbildung 1, Element D)

Der Ein-/Aus-Schlüsselschalter dient zum Ein- und Ausschalten der Bedientafel. "O" bedeutet "AUS" und "I" bedeutet "EIN".

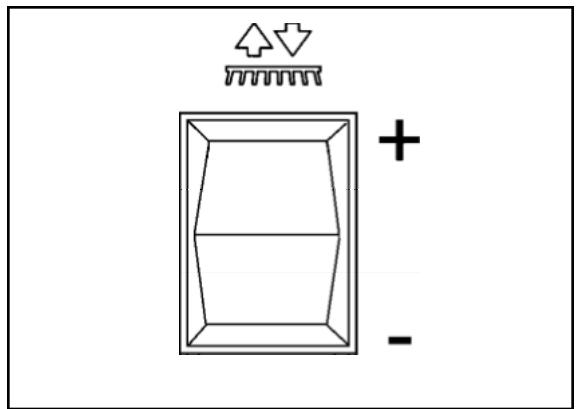

Schalter für Bürste Auf/Ab (siehe Abbildung 1, Element A)

Bringen Sie den Schalter in die Stellung + (Ab), um den Bürstenkopf anzuheiten. Senken Sie den Bürstenkopf, um maximalen Bürstendruck zu erzielen, indem Sie den Schalter in der Position + (Ab) festhalten, bis die Fahrbewegung anhalt. Die Bürstenmotoren starten und Lösung strömt aus (sofern der Lösungsschalter eingeschaltet ist), wenn die Maschine zu fahren beginnt. HebEN Sie den Bürstenkopf an, indem Sie den Schalter in die Stellung - (Auf) bringen, bis der Bürstenkopf anhalt oder bis die gewünschte Position erreicht ist.

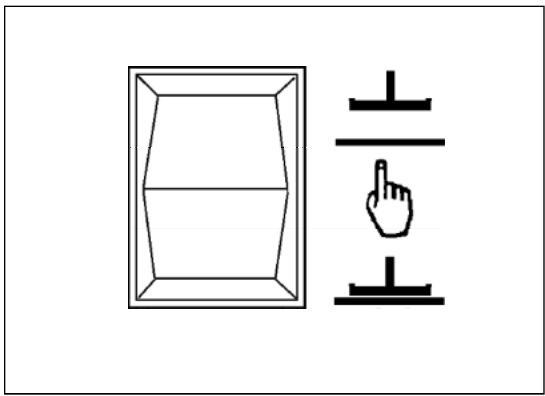

Schalter für Wischgummi Auf/Ab (siehe Abbildung 1, Element B)

Der Wischgummischalter dient zum Anheben bzw. Absenken des Wischgummis und zum Ein- und Aussenhalten des Saugmotors. Der Saugmotor schaltet sich ein, wenn der Schalter in seine mittlere oder unter Position gebracht wird. HINWEIS: Der Saugmotor schaltet sich auch ein, wenn das Wischgummi in seine untere Position gebracht wird.

Um das Wischgummi anzuheiten, bringen Sie den Schalter in die mittlere oder obere Stellung. Die mittlere Schalterposition wird für die One-Touch-Steuerung benutzt. Der Saugmotor hält mit einer kurzen Verzögerung an, wenn der Schalter in die obere Stellung gebracht wird.

Stundenmesser (siehe Abbildung 1, Element E)

Der Stundenmesser befindet sich an dem Frontdisplay. Sie können unter Verwendung der LCD-Taste zwischen den Anzeigen hin und her schalten. Der Stundenmesser gibt die Anzahl der Betriebsstunden der Maschine an. Er zeigt Bürstenmotor, Saugmotor, Fahrmotor und Gesamt als Zeitangaben an.

Akku-Spannungsmesser (siehe Abbildung 1, Element F)

Der Akku-Spannungsmesser zeigt die negative Ladung am Akkusatz an. Er befindet sich auf Anzeige 1 auf dem Frontdisplay. Siehe Seite 7.

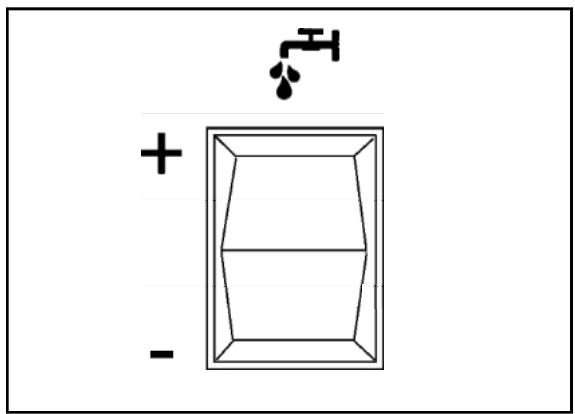

Lösungsfluss-Regler (siehe Abbildung 1, Element C)

Der Lösungsfluss-Schalter dient zum Regulieren der zum Boden geleiteten Menge an Chemikalienlösung. Erhöhen Sie den Durchfluss, indem Sie (+) betätigten. Verringern Sie den Durchfluss, indem Sie (-) betätigten. Schalten Sie den Lösungsfluss aus, indem Sie (-) betätigten, bis auf dem Display keine Anzeigen mehr erschienen. HINWEIS: MASCHINE NICTT TROCKEN LAUFENLASSEN!

HINWEIS: Wenn die Maschine nicht fahrt, strömmt auch keine Lösung aus.

Ausschalter

Die Rucksetztasten des Ausschalters befinden sich an der Innenseite der vorderen Abdeckung hinter dem Frontdisplay. Sie sind wie folgt angeordnet: Element A - Hauptschafter (5 Amp) Element B - Schlüsselschafter (5 Amp)

Abbildung 1

Steuerelemente und Funktionen

Schwimmschalter des Aufnahmetanks

Die Aufsitz-Reinigungsmaschine Scrubtec R verfügt über einen Schwimmerschalter, der das Vakuum ausschaltet, wenn der Aufnahmetank voll ist. Das Wischgummi nimmt dann kein Wasser mehr auf. Sollte dieser Fall eintreten, haben Sie das Wischgummi an und entleeren Sie den Aufnahmetank.

Das Vorschubsystem

Die Aufsitz-Bodenreinigungsmaschine Scrubtec R ist mit einem elektronisch gesteuerten Vorschubsystem mit variabler Drehzahl im Vorwärts- und Rückwartsgang ausgestattet.

1. Um die Maschine in Bewegung zu setzen, muss sie über den Schlüsselschalter eingeschaltet werden und der Bediener muss richtig aufsitzen.
2. Die Traversengeschwindigkeit kann durch Betätigungs des Fußpedals variiert werden.

HINWEIS: Stellen Sie beim Rückwärtsfahren die Wischgummis hoch. Der Lösungsfluss halt automatisch an. Die maximale

Vorschubgeschwindigkeit ist beim Rückwärtsfahren beschränkt.

Bremsen

Die Maschine ist mit einem elektronischen Bremssystem ausgestattet. Die elektronische Bremse wird automatisch aktiviert. HINWEIS: Lassen Sie die Maschine während der Ausbildung zum Stillstandkommen, bis Sie sich mit dem erforderlichen Bremsweg vertraut gemacht haben.

Standbremse

Die Standbremse wird automatisch aktiviert, wenn die Maschine zum Stillstand kommt. Sie losest sich automatisch, wenn Sie die Maschine in Bewegung setzen. Die Achseinheit mit Getriebe verfügt über eine manuelle Bremsauslösung. HINWEIS: Die Maschine kann nicht in Betrieb genommen werden, wenn die manuelle Bremsauslösung betätigt wurde. Siehe Abbildung 2.

Rückfahralarm

Der Rückfahralarm wird intermittierend und automatisch ausgelost, wenn die Maschine ruckwärts gefahren wird.

Abbildung 2

Vorbereitung der Maschine für den Betrieb

Handhabung der verpackten Maschine

Die Maschine ist auf einer Palette spezialverpackt, damit sie mit einem Gabelstapler transportiert werden kann.

WARNING: Verpackte Einheiten können nicht aufeinander gestapelt werden.

Auspacken der Maschine

1. Entfernen Sie das äußere Verpackungsmaterial.
2. Die Maschine ist mit Bandriemen und Holzblöcken auf der Palette befestigt, um ein Verrutschen während des Transports zu verhindern. Entfern den Sie die Riemen und Blöcke.
3. Entfernen Sie die Sicherungshalterungen.
4. Rampe herunterfahren. Wenn der Bediener über ausreichend Erfahrung verfügt, kann die Maschine von der Palette gefahren werden. Vermeiden Sie hefty Einschüttterungen des unteren Maschinenteils.
5. Bewahren Sie Palette zum zukünftigen Transport der Maschine auf.

Installation der Akkus

WARNING: Die Akkus sind schwer. Ein Herausheben der Akkus ohne Hilfe kann zu Verletzungen führen. Lassen Sie sich beim Herausheben der Akkus helfen.

WARNING: Der Umgang mit Akkus kann gefährlich sein! Tragen Sie stets einen Augenschutz und Schutzkleidung, wenn Sie in der Höhe von Akkus arbeiten. RAUCHEN VERBOTEN!

WARNING: Während des Ladevorgangs entsteht Wasserstoffgas, das explosionsgeführlich ist. Laden Sie die Akkus nur in gut belufteten Bereichen mit angehoben Sitzsockel auf.

Die Akkus sitzen in dem Akkufach unter dem Sitz und Aufnahmetank (Abbildung 3). Die Maschine ist mit sechs 6V Akkus ausgestattet. Handhaben Sie die Akkus unter Verwendung einer entsprechenden, dem Gewicht und Kupplungssystem angepassten Hubvorrichtung. Befolgen Sie alle Anweisungen des Herstellers in Bezug auf Wartung und tätigliches Aufladen.

Die Akkus werden wie folgt eingebaut (siehe Abbildung 3):

1. Sorgen Sie davon, dass der Schlüsselschalter auf "AUS" stehen.
2. Heben Sie die Sockelstütze des Sitzes an und schwenken Sie diese nach vorne.
3. Lehnen Sie den Sitz auf sein Rückhaltekabel.
4. Heben Sie die Vorderseite des Aufnahmetanks an und schwenken Sieihn nach hinten, bis er auf seinem Rückhaltekabel aufliegt.
5. Setzen Sie die Akkus ein und schlieben Sie die Akkukabel an (siehe hierzu Abbildung 3).
6. Schwenken Sie den Aufnahmetank vorsichtig nach vorne in seine normale Betriebsposition.
7. Senken Sie die Sockelstütze des Sitzes herab.

HINWEIS: Laden Sie die Akkus auf, bevor Sie die Maschine in Betriebnehmen.

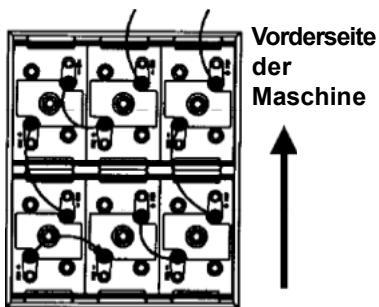

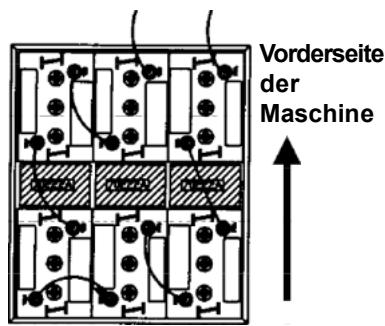

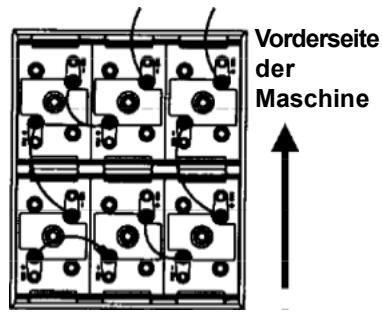

AKKUVERBINDUNGEN
370 Ah, 6 Volt
(Akku Nr. 40704A nass)
(Akku Nr. 40602A trocken)

330 Ah, 6 Volt
(Akku Nr. 891384 nass)

(Akku Nr. 891385 trocken)
250 Ah, 6 Volt
(Akku Nr. 881317 nass)
(Akku Nr. 881318 trocken)
Drei (3) 70222A Abstandsstücke

Abbildung 3

Vorbereitung der Maschine für den Betrieb

Wartung der Akkus

Speicherakkus liefern den Strom für den Betrieb der Maschine. Sie müssen vorbeugend gewartet werden.

WARNING:

Der Umgang mit Akkus kann gefährlich sein! Tragen Sie stets einen Augenschutz und Schutzkleidung, wenn Sie in der Nähe von Akkus arbeiten. RAUCHENVERBOTEN!

Um die Akkus in gutem Zustand zu halten, beachten Sie diese Anweisungen:

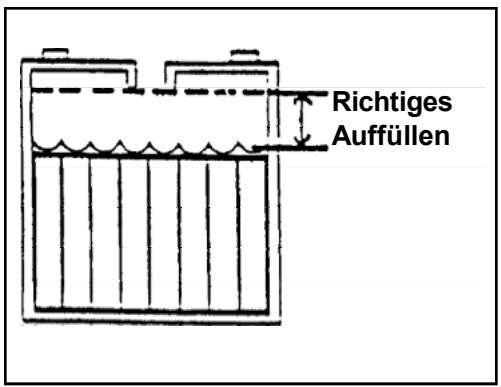

1. Sorgen Sie stets für einen korrekten Elektrolytstand, d.h. zwischen 6,53 mm unter dem Boden der Röhre in jeder Zelle und über der Oberseite der Platten. Prüfen Sie den Fülstand der Säure jedem Mal, wenn Sie die Akkus aufladen (siehe Abbildung 4).

HINWEIS: Prufen Sie den Füllstand der Säure, bevor Sie die Akkus aufladen. Prufen Sie vor dem Aufladen, dass die Platten in jeder Zelle mit Säure bedeckt sind. Füllen Sie die Zellen nicht auf, bevor Sie die Akkus aufladen. Elektrolyt dehnt sich beim Aufladen aus und lauft dann möglicherweise über. Füllen Sie die Zellen nach dem Aufladen stets mit destilliertem Wasser auf.

VORSICHT:

Wenn das Elektrolyt die Platten nicht bedeckt, werden die Akkus irreparabel beschädigt. Sorgen Sie stets für einen korrekten Elektrolytstand.

VORSICHT:

Ein Überfüllen der Akkus kann Maschinenschäden und eine Entladung auf der Oberfläche der Akkus zur Folge haben. Füllen Sie die Akkus nicht bis zum Boden der Röhre in jeder Zelle. Wischen Sie Säure von der Maschine und den Oberflächen der Akkus ab. Füllen Sie nach der Installation keine Säure in die Akkus nach.

VORSICHT:

Akkus)dufenurmitdestilliertem Wasser aufgefuiltwerden.BenutzenSiekeinLeitungsswasser,da dies Verunreinigungsstoffeenthalt,whelicetheAkkusbeschädigen.

1. Halten Sie die Oberseite der Akkus sauber und trocken. Halten Sie die Klemmen und Anschlussesauber. Reinigen Sie die Oberseite der Akkus mit einem mit einer schwachen Ammoniak- oder Natriumhydrogenkarbonatlosung angefeuchteten Tuch. Reinigen Sie Klemmen und Anschlusses mit einem geeigneten Reinigungswerkzeug. Achten Sie darauf, dass kein Ammoniak oder Natriumhydrogenkarbonat in die Akkus gelamt.
2. Sorgen Sie davon, dass die Akkus stets aufgeladen sind.

Abbildung 4

Vorbereitung der Maschine für den Betrieb

Aufladen der Akkus

WARNING: Beim Laden der Akkus in einem unzureichend belufteten Raum besteht Explosionsgefahr. Um eine Explosion zu vermeiden, Laden Sie die Akkus nur in einem gut belufteten Bereich auf.

WARNING: Bleiakkumulatoren erzeugen Gase, die explodieren können. Halten Sie Funken und Flammen von Akkus fern. RAUCHEN VERBOTEN!

VORSICHT: SIEHE BEDIENUNGSANLEITUNG FÜR DAS LADEGERAT. ALLE INTEGRIERTEN LADEGERATE SINDFURE EINEN SPEZIFISCHEN BATTERIE-TYP PROGRAMMIERT. DIE VERWENDUNG VON ANDEREN BATTERIEN ALS ORIGINAL Nilfisk ALTO-BATTERIEN KANN EINE NEUPROGRAMMIERUNG DES LADEGERÄTS ERFORDERN, UMDIE BATTERIEN RICTIG ZU LADEN.

Die Batterien nur mit identischen Nilfisk ALTO-Batterien wie bei der Erstausstrustung ersetzen. Die entsprechende Teilenummer der Nilfisk ALTO-Batterie befindet sich auf dem Nilfisk ALTO-Batterieaufkleber oben an der Batterie.

Soll die Originalbatterie durch eine andere Nilfisk ALTO-Batterie ersetzt werden, wenden Sie sich für weitere Informationenitte an den Technischen Service von Nilfisk ALTO unter [+1] 800-356-7274.

Handelt es sich bei der Austauschbatterie nicht um eine Nilfisk ALTO-Batterie, wenden Sie sich für weitere Informationenitte an den Hersteller des Ladegerats.

Laden Sie die Akkus wie folgt auf:

1. Sorgen Sie damit, dass der Schlüsselschalter auf "AUS" stehen.
2. Heben Sie die Sockelstätze des Sitzes an.
3. Das Netzkabel des Ladegerats an eine vorschrittsmäßige geerdete Steckdose (50/60 Hz) anschließen.
4. Beobachten Sie die Anzeigelampe, um sicherzustellen, dass der Ladevorgang begonnen hat (siehe Abbildung 5, A - rot, B - gelb, C - grün). Für Farbanzeigen siehe Abbildung 6.

Wiederaufladen der Akkus

Die Aufsitz-Bodenreinigungsmaschine Scrubtec R verfügt über ein eingebautes Ladegerät.

1. Schlieben Sie das Gerät an eine beliebige Steckdose an und der Ladevorgang beginnnt automatisch.
2. Beobachten Sie die Anzeigelampe, um sicherzustellen, dass der Ladevorgang begonnen hat (siehe Abbildung 5, A - rot, B - gelb, C - grün). Für Farbanzeigen siehe Abbildung 6.

HINWEIS: Stellen Sie sicher, dass kein anderes Gerät Strom von der Steckdose bezieht. Sicherungen können durchschlagen und die Akkus werden nicht aufgeladen.

WARNING: Laden Sie einen GEL-Akku nie mit einem ungeeigneten Ladegerät auf. Halten Sie sich genau an die Anweisungen des Herstellers der Akkus und des Ladegerats.

HINWEIS: Um irreparable Schäden an den Akkus zu vermeiden, dürfen sie sich nicht vollständig entladen. Lassen Sie die Akkus nie in einem entladenen Zustand, auch wenn die Maschine nicht benutzt wird. Stellen Sie stets die Sockelstütze des Sitzes hoch, wenn die Batterien wieder aufgeladen werden. Prüfen Sie nach ungebähr 20 Ladezyklen den Fülldstand des Elektrolyts und fullen Sie gegebenenfalls destilliertes Wasser nach.

Abbildung 5

A

RED

B

YELLOW

C

GREEN

Abbildung 6

Vorbereitung der Maschine für den Betrieb

Ladungsanzeiger an den Akkus

Der Ladungsanzeiger (siehe Abbildung 7) auf der Bedientafel gibt einen Digitalwert mit 10 festen Stellen (A) an und verfügt darüber hinaus über eine Lampenanzeige (B). Die auf der Anzeige erscheinenden Balkenstriche repräsentieren den ungebahren Ladungszustand; das Symbol blinkt auf, wenn der Akku sich entlädt.

HINWEIS: Einige Sekunden, nachdem 32V angezeigt werden, beginnnt das Symbol aufzublinken. Die Bürstenmotoren schalten sich dann automatisch ab.

Installation des Wischgummis

Das Wischgummi wird wie folgt an der Maschine installiert:

1. Die Wischgummieinheit verfügt über eine Abziehvorrichtung, die auch zur Befestigung des Wischgummis benutzt wird. Lösen Sie die Knöppe auf dem Wischgummi (Abbildung 8). Schieben Sie den Stift in das Schlitzloch im Stützrahmen der Maschine.

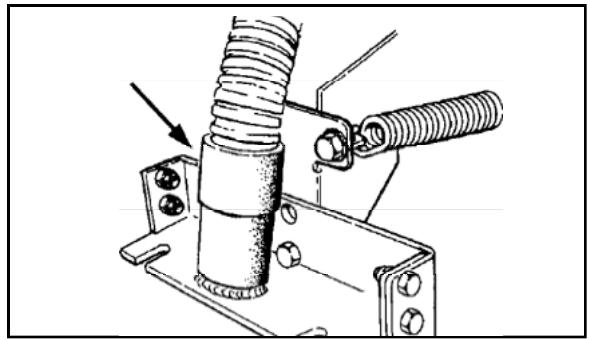

2. Schlieben Sie Manschette des Vakuumschlauchs an das Anschlussstück des Wischgummischlauchs an (siehe Abbildung 9).
3. Ziehen Sie die Knöpfe fest an. HINWEIS: Ziehen Sie sie nicht zu fest an, da sonst die Abziehvorrichtung nicht mehr Funktioniert und Schäden auftreten konnen.

HINWEIS: Um Schäden an Wischgummi oder Maschine zu vermeiden,{lösst sich das Wischgummi von der Maschine abziehen. Wird das Wischgummi Stoßeinwirkungen ausgesetzt und lösst sich von der Maschine,bringen Sie es einfach unter Befolgung der Schritte 1-3 wieder an.

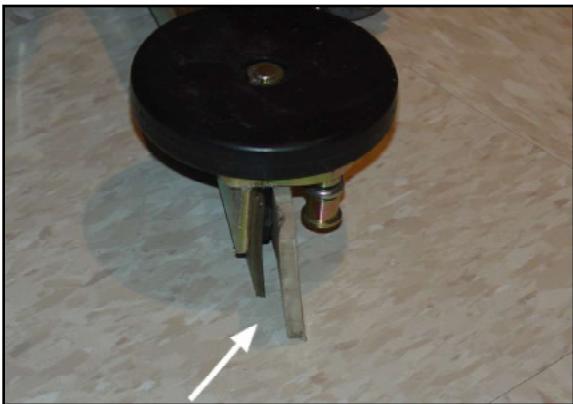

Justieren des Wischgummis

Während des Betriebs muss das wichtere Wischgumbilatt eine konstante Durchbiegung von 4,7 mm entlang des ganzen Wischgumbilatts aufweisen.

1. Der Wischgummikörper kann geneigt werden, um die Durchbiegung des Wischgummiblatts in der Mitte der Durchbiegung an den Enden anzupassen. Justieren Sie die Neigung, indem Sie die Stellschrauben an der rechten und linken Seite des Wischgummis offen (siehe Abbildung 9).
2. Drucken Sie das Wischgummi nach unten, bis beiden Führungsstradsätze den Boden berühren.
3. Ziehen Sie die Schraube(n) wieder an, wenn alle Justierungen vorgenommen wurden.

HINWEIS: Für die richtige Funktionseiste des

Wischgummis ist es wichtig, dass die rechten und linken Räder den Boden berühren.

HINWEIS: Das wichtere Wischgumbmblatt nutzt sich mit der Zeit ab und kann, bevor es ausgewechselt werden muss, gedreht und/oder umgekehrt werden, um vier gute Kanten zu erzielen.

Abbildung 7

Abbildung 8

Abbildung 9

Abbildung 10

Vorbereitung der Maschine für den Betrieb

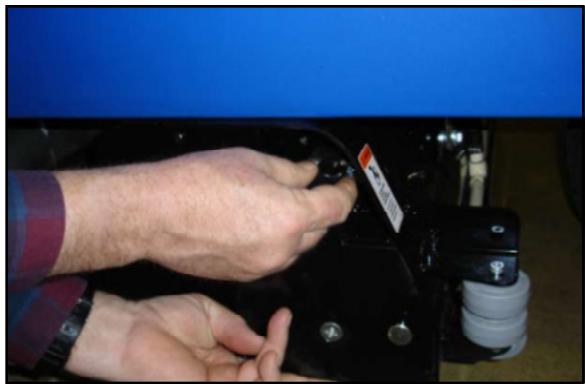

Auswechseln oder Rotieren der Bürsten am zylindrischen Bürstenkopf

Die Bürsten werden wie folgt am zylindrischen Bürstenkopf installiert oder umgedreht:

1. Heben Sie das Bürstendeck an und stellen Sie den Schlüsselschalter auf "AUS".
2. Stellen Sie den Bürstenmantel hoch undziehen Sie ihn hereaus, um ihn zu entfernen. Siehe Abbildung 11.
3. Entfernen Sie die Flügelschraube von der Bürstenabdeckung. Siehe Abbildung 12.
4. Senken Sie die Abdeckung um ca. 12,7 cm und schieren Sie die Abdeckung und die Nabeneinheit von der Bürste. Siehe Abbildung 13.
5. Schieben Sie die Bürste am entgegengesetzten Ende von der Nabe. Siehe Abbildung 14.
6. Drehen Sie die Bürste um oder ersetzen Sie sie.
7. Schieben Sie die Bürste auf die Antriebsnabe und setzen Sie die Abdeckung und Nabeneinheit in den Bürstenkern ein.
8. Heben Sie die Abdeckung an und installieren Sie die Flügelschraube.
9. Setzen Sie den Seitenmantel auf die Sicherungsstfte und senken Sie sie herab.
10. Bürsten sind stets nach 20 Betriebsstunden umzudrehen.

Abbildung 11
Abbildung 12

Abbildung 13

Abbildung 14

VORBEREITUNG DER MASCHINE Auf DEN EINSATZ

Wie Sie die Bürste oder das Reinigungspad installieren

Um Bürsten oder Reinigungspads an die Maschine zumontieren, gehen Sie wie folgt vor:

1. Drehen Sie den Schlüsselschalter auf "EIN".
2. Bringen Sie den Bürstenkopf in die obere Position. Drücken Sie hierzu den Schalter am Bedienfeld.
3. Drehen Sie den Schlüsselschalter auf "AUS".
4. Stellen Sie sich an die Maschinenseite.
5. Drücken Sie die Bürste oder das Reinigungspad unter den Treibtellern nach unten. Siehe Abbildung 15.

HINWEIS: Wenn Sie ein schwarzes Reinigungspad benutzen, das Pad auf dem Kopf positionieren. Den Kopf absenken und kurz betätigten, um das Reinigungspad am Treibteller zu befestigen (falls hierbei Probleme auftreten, legen Sie das Reinigungspad auf den Boden, senken den Kopf ab und betätigtenihn dann).

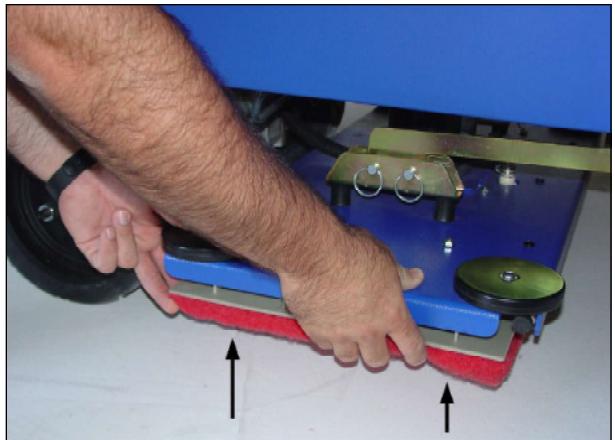

Entfernung der Bürste oder des Reinigungspads

Zur Entfernung der Bürste oder des Reinigungspads von der Maschine verfahren Sie wie folgt:

1. Drehen Sie den Schlüsselschalter auf "EIN".
2. Bringen Sie den Bürstenkopf in die obere Position. Drücken Sie hierzu den Schalter am Bedienfeld.
3. Drehen Sie den Schlüsselschalter auf "AUS".
4. Stellen Sie sich an die Maschinenseite.
5. Ziehen Sie die Bürste oder das Kissen nach unten, bis sich diese von den Flex-Platten * lösen . Siehe Abb. 16.

Abb. 15

Abb. 16

Bedienung der Maschine

Wiederherstellung der Werkseinstellungen für One Touch

So stellen Sie die Werkseinstellungen wieder her:

1. Drücken Sie und halten Sie die grüne One-Touch-Taste (Abbildung 17) nieder, bis die Maschine einen doppelten Summton von sich gibt. HINWEIS: Dieser Vorgang dauert ungebärn 10 Sekunden.
2. Die Einstellungen sollenen auf 2 bar für das Lösungsmittel und auf 1 bar für den Bürstendruck zurückgesetzt werden. Anmerkung: Damit die Standardeinstellung wirsam werden, muss der Pendelvakuumschalter auf Mittenposition stehen.

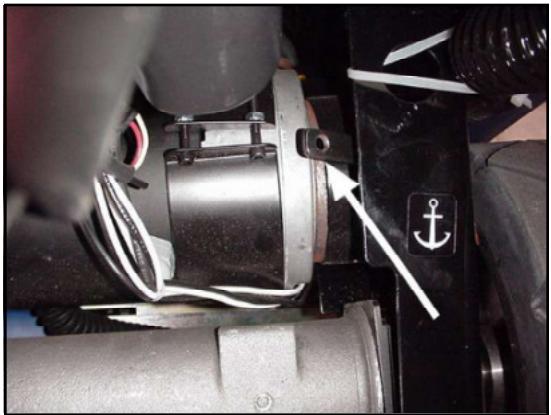

Bewegen der Maschine ohne Strom (siehe Abbildung 18)

1. Stellen Sie die Bremse auf manuelle Steuerung ein (siehe Seite 39, "Standbremse").
2. Entfernen Sie die Fußplatte und 4 Schrauben und setzen Sie den Lenkmotor ein.
3. Verwenden Sie den Knopf am Lenkmotor, drehen Sie die Motorwelle in die Richtung, in die die Maschine gedreht werden soll.
4. Schieben Sie die Maschine langsam zur gewünschten Stelle. HINWEIS: Versuchen Sie, die Maschine zu schnell zu schieren, wird die Höchstgeschwindigkeit begrenzt. Halten Sie in thisem Fall an und beginnen Sie von vorne.
5. Wenn die Maschine am gewünschten Ort besteht, schalten Sie die manuelle Steuerung wieder aus. HINWEIS: Die Maschine kann nicht in Betrieb genommen werden, wenn die manuelle Steuerung eingeschaltet ist.

Justierung des Sitzes (Standard)

Der Standardsitz kann nicht vorwärts oder rückwärts verstellbar.

Justierung des Sitzes (Deluxe)

Der optionale Deluxe-Sitz kann auf dreierlei Wiese justiert werden:

1. Der Sitz kann nach vorne oder hinten geneigt werden. Benutzen Sie dazu den Hebel unter rechts am Sitz. Bewegen Sie den Hebel, um den Sitz in die bevorzugte Position zu bringen. Siehe Abbildung 19.
2. Der Winkel der Rückenstutzung des Sitzes kann justiert werden. Drehen Sie dazu den Hebels rechts von der Mitte des Sitzes. Durch Drehen theses Hebels im Uhrzeigersinn wird der Sitz in eine vertikalere Position gebracht. Durch Drehen theses Hebels gegen den Uhrzeigersinn wird der Sitz zurückgeneigt. Siehe Abbildung 20, Element A.
3. Die Federung des Sitzes kann je nach Bedienerkomfortjustiert werden. Benutzen Sie dazu den Hebel an der Seite der Rückenstütze des Sitzes. Es stehen drei Positionen zur Auswahr. Die obere Position ist für Benutzer mit niedrigem Körpergewicht vorgesehen. Die mittlere Position ist für Benutzer mit mittlerem Körpergewicht vorgesehen. Die andere Position ist für Benutzer mit hohem Körpergewicht vorgesehen. Siehe Abbildung 20, Element B. HINWEIS: Der Hebel muss fest eingedrückt werden, um die Position zu verändern.

Abbildung 17

Abbildung 18

Abbildung 19

Abbildung 20

Bedienung der Maschine

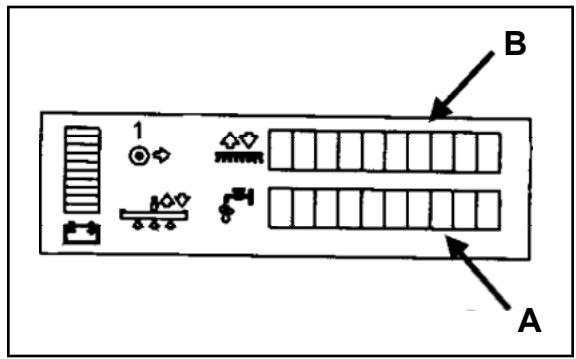

Ablesen des Akku-Spannungsmessers (siehe Abbildung 21, A)

Der Spannungsmesser gibt seine Werte auf der LCD-Anzeige an. Die Spannungswerte erschreiben auf der LCD-Anzeige an der Vorderseite der Maschine. Sie besteht aus 10 Balkenstrichen. Wenn alle 10 Balkenstriche angezeigt werden, sind die Akkus voll aufgeladen. Während des Betriebs der Maschine verringiert sich die Anzahl der Balkenstriche. Das "Akkusymbol" (B) beginnnt aufzublinken, um anzuziegen, dass die Ladung der Akkus zur Neige geght.

HINWEIS: Wenn Sie die Bürsten weiterhin benutzen, schalten sie sich ab, um zu verhindern, dass sich die Akkus zu stark entladen.

HINWEIS: Die Betriebszeiten schwanken je nach Einsatzvariablen wie Akkugröbe, Bürstendruck und Bodenart, etc.

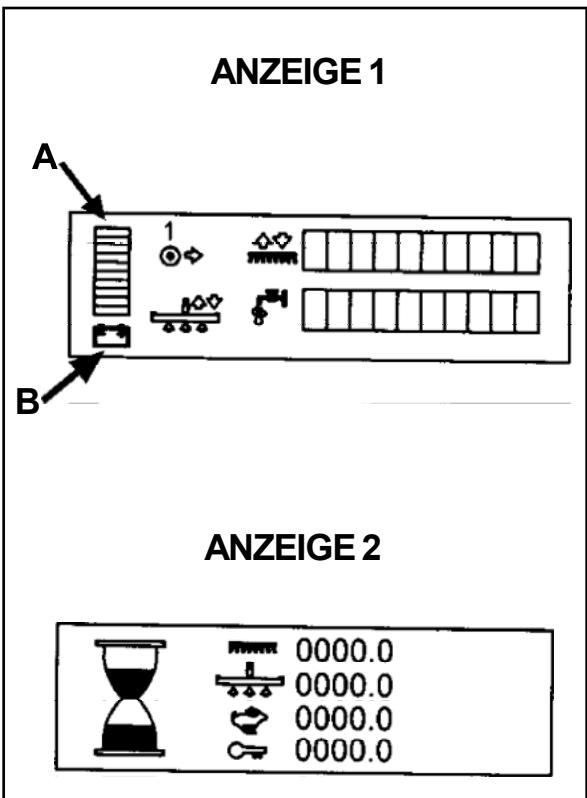

Ändern der Anzeigen auf dem LCD-Modul

Die LCD-Anzeige verfügbar über drei verschiedene Displays. Zwei von ihren sind so lange zugänglich, wie der Schlüsselschalter auf "EIN" stehen. Das erste Display gibt den Maschinenstatus an, das zweite die vier Stundenmesser (Abbildung 21).

Die beiden für den Bediener einsehbaren Displays sind über die Display-Taste (Abbildung 22) auf der Bedientafel links darüber dem Schlüsselschalter zugänglich. Durch Betätigung dieser Taste wird zwischen den verfügbaren Displays hin und her geschalteit.

Das dritte Display dient nur zur Diagnostik. Auf thisem Display erschreibennts. Wird das Diagnostik-Display angezeigt, erhhen Sie Bezug auf die Fehlersuche, um Naheres über korrektive Maßnahmen für den jeweiligen Fehlerocode zu erfahren.

Anzeige "Laugentank leer" (siehe Abbildung 23 A)

Die Anzeige für einen leeren Laugentank befindet sich an der Vorderseite der Maschine unter dem LCD-Display. Bei einem fast leeren Laugentank weist die dann blinkende Anzeige den Bediener darauf auf hin, dass der Tank gefüllt werden muss.

HINWEIS: Die Fließdauer der Lauge hängt von der Einstellung des Laugenflusses ab.

Die Anzeige "Schmutzlaugentank voll" (siehe Abbildung 23 B)
Die Anzeige für einen vollen Schmutzlaugentank befindet sich an der Vorderseite der Maschine unter dem LCD-Display. Bei einem fast vollen Schmutzlaugentank weist die dann blinkende Anzeige den Bediener daraufhin, dass der Schmutzlaugentank entleert werden muss.

HINWEIS: Die Wiederanlaufzeit hängt vom eingestellen Laugenfluss und dem Bodenbelag ab.

Abbildung 21

Abbildung 22

Abbildung 23

Bedienung der Maschine

Bedienung des Wischgummis und des Saugmotors

Das Wischgummi wischt den Boden, während der Saugmotor die Schmutzlösung vom Boden aufnimmt. So bedienen Sie das Wischgummi:

1. Senken Sie das Wischgummi und starten Sie den Saugmotor, indem Sie die Taste "Wischgummi Auf/Ab" auf "Ab" stellen (Abbildung 24). HINWEIS: Der Saugmotor startet, sobald Sie den Schalter in die Position "Ab" bringen, und das Wischgummi wird herabgesenkt.
2. Stellen Sie das Wischgummi wieder hoch, indem Sie die Taste "Wischgummi Auf/Ab" auf "Auf" stellen (Abbildung 24). Das Wischgummi wird dann angehoben und der Saugmotor schaltet sich nach einer kurzen Verzögerung aus. HINWEIS: Die mittlere Position der Taste "Wischgummi Auf/Ab" ist zur Verwendung mit der One-Touch-Steuerung vorgesehen.

HINWEIS: Das Wischgummi wird automatisch hochgestellt, wenn Sie während der Reinigung im Rückwartsgang fahren.

Bedienung des Lösungsflusses

Die Lösung dient dazu, Schmutz vom Boden zu lösen und zu entfern. Die aufgetragene Lösungsmenge kann je nach Zustand der Böden auf fünf verschiedene Stufen eingestellt werden. Die fünf Stufen werden auf der LCD-Anzeige an der Vorderseite der Maschine angegeben. Benutzten Sie zur Einstellung der aufgetragenen Lösungsmenge den Lösungsfluss-Schalter (Abbildung 25). Anmerkung: Es gibt fünf verschiedene Einstellungen auf dem Display. Siehe Abb. 26 A.

Erhöhen des Lösungsflusses:

1. Drücken Sie die Seite "+"des Schalters (Abbildung 25).
2. Drücken und halten Sie den Schalter "+" gestrukt, um die gewünschte Menge des Lösungsmittels festzulegen.

Verringern des Lösungsflusses:

.1. Drucken Sie die Seite “-” des Schalters (Abbildung 25).
2. Drücken und halten Sie die Seite “-” der Taste nieder, um den gewünschten Lösungsfluss einzustellen.

Einstellung des Bürstendrucks

Die Bürsten dieren dazu, die Lösung umzurühren, wodurch das Reinigungsverfahren verbessert wird. Der angewendete Bürstendruck kann je nach Zustand der Böden auf fünf verschiedene Stufen eingestellt werden. Die fünf Stufen werden auf der LCD-Anzeige an der Vorderseite der Maschine angegeben (Abbildung 26, B). Benutzen Sie zur Einstellung des angewendeten Bürstendrucks den Schalter "Bürste Auf/Ab" (Abbildung 27).

Zur Erhöhung des Bürstendrucks:

1. Drücken Sie die "+"-Seite des Schalters (Abb. 27)
2. Drücken und halten Sie den "+"-Schalter gedrückt, um den maximalen Druck einzustellen.

Zur Verminderung des Bürstendrucks:

1. Drücken Sie die „-"-Seite des Schalters (Abb. 27)
2. Die " - " Seite des Schalters drücken und gedrückt halten, um den Lösungsmittelfluss zu regulieren.

Abbildung 24

Abbildung 25

Abbildung 26

Abbildung 27

Bedienung der Maschine

Betätigung des Vorwärts-/Rückwartsschalters (siehe Abb. 28).

1. Um vorwärts zu fahren, drücken Sie den „Pfeil-nach-oben"-Schalter.
2. Um rückwärts zu fahren, drücken Sie den „Pfeil-nachunter"-Schalter.

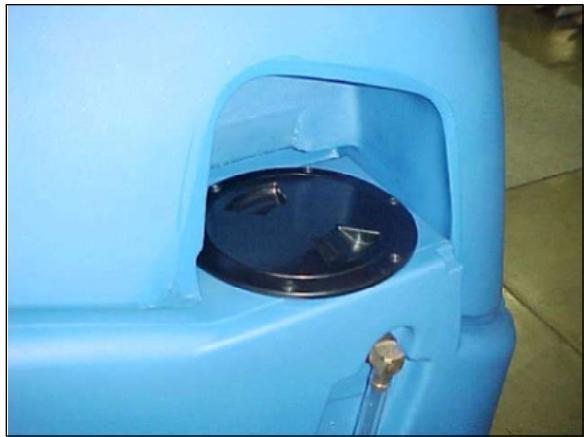

Füllendes Lösungstanks

Die Lösungstank-Nachfüllöffnung befindet sich an der linken Seite der Maschine (siehe Abbildung 29). So fullen Sie den Lösungstank:

1. Stellen Sie den Schlüsselschalter auf "AUS".
2. Nehmen Sie den Deckel ab.
3. Füllen Sie Reinigungsmittel in den Lösungstank. Die korrekte Menge Reinigungsmittel ist den Anweisungen auf dem Behälter zu entnahmen. HINWEIS: Übermäßige Schaumbildung im Aufnahmetank kann zu einer Beschädigung des Saugmotors führen. Benutzen Sie also so weinig Reinigungsmittel wie möglich.

WARNING:

Benutzen Sie immer schwach schäumende Reinigungsmittel. Die Bildung von Schaum kann verhindert werden, indem Sie vor Beginn der Reinigung eine geringe Menge Antischäum-Mittel in den Aufnahmetank geben. BENUTZEN SIE NIEMALS REINE SAURE.

1. Füllen Sie den Löungstank mit sauberem Wasser (siehe Abbildung 29).
2. Setzen Sie anschließend den Lösungstankdeckel wieder auf.

WARNING:

Wässrige Lösungen oder Reinigungsmittel, die für die Maschine verwendet werden, können nasse Flächen auf dem Boden hinterlassen. Diese stellen eine Gefahr für den Bediener und sonstige Personen dar. Stellen Sie um den Bereich, den Sie reinigen, stets Vorsichtsschilder auf.

WARNING:

Maschinen konnen entflammbare Stoffe und Dämpfe entszüden. Nehmen Sie die Maschine nicht unter Verwendung von oder in der Höhe von entflambaren Stoffen wie Benzin, Getreidestaub, Lösungsmitteln und Verdünnungsmitteln in Betrieb. Verwendten Sie nur die vom Chemikalienhersteller empfohlene Reinigerkoncentration.

WARNING:

Nilfisk ALTO empfeihlt eine maximale Wassertemperatur von 49^ .

Bedienung der Maschine

HINWEIS: Machen Sie sich mit den Bedienelementen und der Handhabung der Maschine vertraut, bevor Sie mit der Reinigung beginnen. Nehmen Sie die Maschine mit der gingestmöglichen Vorschubgeschwindigkeit in Betrieb. Setzen Sie die Maschine in einem Bereich ein, in dem sich keine Möbelstücke oder sonstigen Gegenstände befinden, bis Sie folgende Manöver sichere ausführten können:

1. Fahren Sie die Maschine gerade vorwärts und rückwärts.
2. Halten Sie die Maschine sicher an.
3. Fahren Sie mit der Maschine nach links und nach rechts und dann wieder geradeaus.
4. Wenden Sie die Maschine um 180^ , sodass sich nur ein Hinterrad dreht.

Abbildung 28

Abbildung 29

Bedienung der Maschine (Fortsetzung)

So lassen Sie die Maschine fahren:

1. Setzen Sie sich auf den Fahrersitz. HINWEIS: Sie können die Maschine nicht in Betriebnehmen, wenn Sie nicht richtig auf dem Fahrersitz sitzen.
2. Stellen Sie den Schlüsselschalter auf "EIN".
3. Bringen Sie die Bürste in ihre höchste Position (falls erforderlich).
4. Stellen Sie das Wischgummi hoch (falls erforderlich).
5. Setzen Sie die Maschine durch fein dosierte Betätigungs des Fußpedals in Bewegung.
6. Zum Anhalten führen Sie einfach den Fuß vom Pedal.
7. Für Rückwärtsfahrt betätigten Sie entsprechend den Vorwärts-/Rückwärtsschalter.
8. Zum Anhaltennehmen Sie nur den Fuf vom Pedal.
9. Wenn Sie die Maschine anhalten möchten, stellen Sie den Schlüsselschalter auf "AUS" undziehen Sie den Schlüssel ab.

Vor gehensweisen vor jedem Arbeitsbeginn

1. Sorgen Sie damit, dass der Schlüsselschalter auf "AUS" stehen.
2. Trennen Sie die Wechselstromversorgung vom Ladegerät (befolgen Sie die Anleitungen für das Ladegerät).
3. Vergewissern Sie sich, dass der Siebfilter (1) zum Saugmotor sauber und richtig im Aufnahmetank installiert ist (siehe Abbildung 30).
4. Prufen Sie, dass der Aufnahmetankdeckel angebrachte und richtig festgestellt ist (siehe Abbildung 31, A).

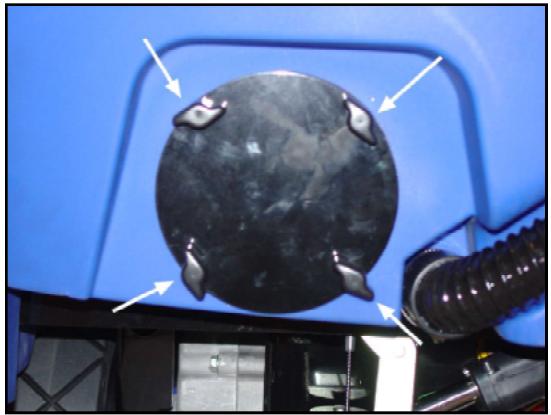

5. Schließen und sichern Sie die untere Abdeckung der Reinigungsoffnung (falls vorhanden) am Ersatztank.

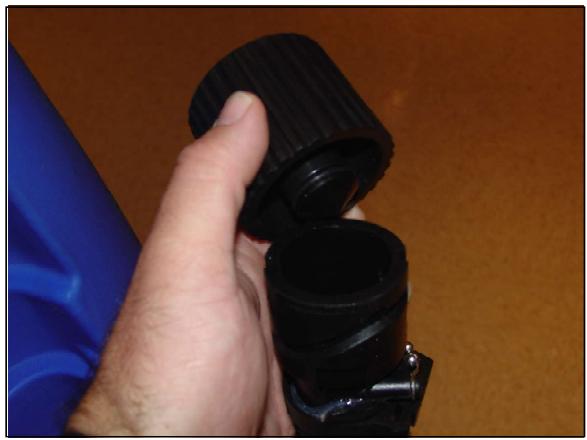

6. Sorgen Sie damit, dass der Stecker im Ablassschlauch des Aufnahmetanks vorhanden und fest angezogen ist (siehe Abbildung 32).
7. Vergewissern Sie sich, dass die Bürsten bzw. Pads angebracht und richtig installiert sind.
8. Prüfen Sie, dass die Bürstengehäuse am Bürstenkopf vorhanden sind.
9. Prufen Sie die Installation von Wischgummi und Wischgummischlauch.

Abbildung 30

Abbildung 31

Abbildung 32

Bedienung der Maschine

Reinigung eines Bodens

WARNING:

Wässrige Lösungen oder Reinigungsmittel, die für die Maschine verwendet werden, können nasse Flächen auf dem Boden hinterlassen. Diese stellen eine Gefahr für den Bediener und sonstige Personen dar. Stellen Sie um den Bereich, den Sie reinigen, stets Vorsichtsscholder auf.

Für automatische One-Touch-Reinigungsverfahren geben Sie wie folgt vor:

1. Stellen Sie den Schlüsselschalter auf "AUS".
2. Füllen Sie den Lösungstank mit sauberem Wasser und Reinigungsmittel.
3. Setzen Sie sich auf den Fahrersitz. HINWEIS: Sie können die Maschine nicht in Betriebnehmen, wenn Sie nicht richtig auf dem Fahrersitz sitzen.
4. Stellen Sie den Schlüsselschalter auf "EIN". HINWEIS: Der Schlüsselschalter schaltet den Akku und die LED-Anzeigen ein, denen der Maschinenstatus zu entnahmen ist.
5. Die Maschine verfügt über ein One-Touch-Button-Bedienfeld (siehe Abbildung 33) mit einer Voreinstellung für Bürstendruck und Lösungsmittelfluss. Drücken Sie die One-Touch-Taste einen Moment lang, wenn Sie diese Einstellungen beibehalten möchten. HINWEIS: Mocht den Sie diese Einstellungen nicht verwenden, siehe Seite 16 oder One-Touch-Betrieb.

Für manuelle Reinigungsverfahren gehen Sie wie folgt vor:

1. Stellen Sie den Schlüsselschalter auf "AUS".
2. Füllen Sie den Lösungstank mit sauberem Wasser und Reinigungsmittel.
3. Setzen Sie sich auf den Fahrersitz. HINWEIS: Sie können die Maschine nicht in Betriebnehmen, wenn Sie nicht richtig auf dem Fahrersitz sitzen.
4. Stellen Sie den Schlüsselschalter auf "EIN". HINWEIS: Der Schlüsselschalter schaltet den Akku und die LED-Anzeigen ein, denen der Maschinenstatus zu entnehmen ist.
5. Senken Sie das Wischgummi herab. HINWEIS: Der Saugmotor schaltet sich auch ein, wenn das Wischgummi über den Schalter "Wischgummi Auf/Ab" in seine untere Position gebracht wird.
6. Senken Sie den Bürstenkopf bis zum Anschlag herab. HINWEIS: Die Bürsten drehen sich erst dann, wenn sich die Maschine in Bewegung setzen.
7. Setzen Sie das Lösungsflussventil zurück. Benutzen Sie davon den +/- Lösungsschalter. HINWEIS: Der Lösungsfluss beginnnt erst dann, wenn die Maschine vorwärts bewegt wird.
8. Prufen Sie, nachdem Sie einige Meter gereinigt haben, dass die richtige Lösungsmenge aufgetragen wird und dass das Wischgummi das Wasser aufnimmmt und den Boden trocknet. Nehmen Sie evtl. erforderliche Justierungen vor.
9. Wenn die Maschine richtig eingestellt ist, setzen Sie das Reinigungsverfahren fort, bis "Niedriger Lösungsfulstand" angezeigt wird oder bis keine Lösung mehr vorhenden ist.

HINWEIS: Wenn die mehrmals über den Boden fahren, sorgen Sie davon, dass sich der Behandlungsweg um ca.5 cm mit dem von der Bürste bereits gereinigten Bereich überschneidet.

HINWEIS: Bei den meisten Reinigungsverfahren wird die Lösung in einem einzigen Arbeitsgang aufgetragen und entfernt.

Abbildung 33

Bedienung der Maschine

Reinigung eines stark verschmutzten Bodens

So reinigen Sie einen stark verschmutzten Boden:

1. Tragen Sie Lösung auf den Boden auf.
2. Senken Sie das Wischgummi nicht ab. So bleibt der Saugmotor ausgeschaltet.
3. Senken Sie die Bürste oder das Pad und scheuern Sie den Boden.
4. Scheuern Sie den Boden nochmals mit zusätzlicher Lösung und senken Sie das Wischgummi.
5. Nehmen Sie die gesamte Lösungsmenge mit dem Wischgummi auf.

Vorgehensweisen nach jedem Arbeitsablauf

Gehen Sie nach Arbeitsablauf und vor Durchführung irgendwelcher Wartungsarbeiten wie folgt vor:

Beenden Sie die One-Touch-Reinigung, indem Sie die OneTouch-Taste drucken und wieder loslassen.

Manuelle Reinigungsvergahren werden wie folgt beendet:

1. Schalten Sie den Lösungsfluss ab, indem Sie den Fluss auf die gingemögliche Menge einstellen.
2. Bringen Sie den Schalter "Bürste Auf/Ab" in die Position "Auf", bis der Bürstenkopf seine oberste Stellung erreicht hat.
3. Bringen Sie den Schalter "Wischgummi Auf/Ab" in die Position "Auf", um das Wischgummi hochzustellen, und setzen Sie den Saugmotor weiter laufen. Der Saugmotor lauft weitere 20 Sekunden. Bringen Sie den Schalter "Wischgummi Auf/Ab" dann in die Position "Auf". Der Saugmotor schaltet sich aus.
4. Bringen Sie die Maschine zu einem Wasserabfluss.
5. Stellen Sie den Schlüsselschalter auf "AUS".
6. Nehmen Sie den Ablassschlauch von seinem Haken.
7. Legen Sie das Schlauchende über einen Abfluss oder in einen Eimer.
8. Drehen Sie das Ventilgehäuse nach links (siehe Abbildung 34).
9. Öffnen Sie das Ventil ganz, indem Sie das Gehäuse bis zum Anschlag nach links drehen. Ziehen Sie das Gehäuse vom Ventil ab.
10. Entleeren Sie den Aufnahmetank. HINWEIS: Wenn der Schlauch unter die Wasseroberfläche gehalten wird, fließt das Wasser hereus.

WARNING:

Tragen Sie bei den vorstehend beschriebenen Vorgängen
Handschuhe, um eine Berührung mit gefährlichen Lösungen zu vermeiden.

Abbildung 34

Bedienung der Maschine

1. Spülen Sie den Tank aus. Lassen Sie durch die Öffnung an der Oberseite sauberes Wasser in den Tank laufen. Achten Sie darauf, dass kein Wasser in den Vakuumeinlassschlauch (mit Sieb) gelangt.
2. Eine evtl. Verstopfung des Tanks oder Rückfuhrschlauchs durch Wasserdrucksprülung beseitigen. Den Wasserschlauch in den Rückfuhrschlauch einfahren (Abbildung 35 A). HINWEIS: Den Wasserschlauch nicht mit dem Ansaugstutzen (siehe Abbildung 35 B) verbinden. Die Maschine konnte dadurch beschädigt werden.

Der Rückfuhrschlauch (Abbildung 35 A) befindet sich rechts besoin dem Ansaugstutzen (siehe Abbildung 35 B). Der Rückfuhrschlauch ist flexibel und kann zur Öffnung hin verschoben werden. Dies erleichtert den Zugang zum Wasserschlauch zwecks Spülng der Leitung.

1. Lassen Sie den Tank und den Ablassstecker im Freien trocknen.
2. Prüfen Sie das Wischgumbiablatt. Wischen Sie das Blatt mit einem sauberen Tuch ab. Wenn das Wischgumbiablatt beschädigt oder abgenutzt ist, muss es ersetzel werden.

HINWEIS: Um eine Beschädigung des Wischgummis zu vermeiden, muss es hochgestellt werden, wenn die Maschine nicht benutzt wird.

1. Entfernen Sie die Bürsten und reinigen Sie sie unter einem Wasserstrahl.
2. Wischen Sie die Oberfläche der Maschine mit einem sauberen Tuch ab.
3. Prüfen Sie die Akkus und füssen Sie sie gegebenenfalls mit destilliertem Wasser auf. Der richtige Fülstand liegt zwischen 0,63 cm unter dem Boden der Röhre in jeder Zelle und über der Oberseite der Platten. Siehe Anweisungen im Abschnitt "Wartung der Akkus" in thisem Handbuch.

VORSICHT:

Leitungsswasser kann Schmutzstoffe enthalten, die Akkus beschädigten. Akkus dürfen nur mit destilliertem Wasser aufgefüllt werden.

WARNING:

Bleiakkumulatoren erzeugen Gase, die eine Explosion verursachen konnen. RAUCHENVERBOTEN! Tragen Sie stets einen Augenschutz und Schutzkleidung, wenn Sie in der Nähe von Akkus arbeiten.

1. Laden Sie die Akkus auf. Siehe Anweisungen im Abschnitt "Aufladen der Akkus" in diesen Handbuch.

Abbildung 35

Wartung

Wöchentliche Wartung

WARNING:

Wartungs- und Reparaturarbeitendürfen nur von befugtem Personal durchgeführt werden. Leeren Sie Lösungs- und Aufnahmetank, bevor Sie die Maschine warten. Sorgen Sie dazu, dass alle Befestigungsvorrichtungen fest angezogen sind.

WARNING:

Tragen Sie stets einen Augenschutz und Schutzkleidung, wenn Sie in der Nähe von Akkus arbeiten. RAUCHEN VERBOTEN! Legen Sie kein Werkzeug oder sonstige Metallobjekte auf Akkuklemen oder oben auf die Akkus.

VORSICHT:

Um Maschinenschaden und Entladung auf der Oberfläche der Akkus zu vermeiden, fullen Sie die Akkus nicht über den Boden der Röhre in jeder Zelle. Wischen Sie Säure von der Maschine und den Oberflächen der Akkus ab. Fullen Sie nach der Installation keine Säure in die Akkus nach.

Akkuprüfung und -reinigung

1. Stellen Sie den Schlüsselschalter auf "AUS".
2. Prufen Sie die Akkus, indem Sie zuerst die Sitzstütze nach vorne drehen. Hebun und schwenken Sie den Aufnahmetank. Vergewissern Sie sich, dass der Aufnahmetank leer ist, bevor Sieihn anheiten.
3. Trennen Sie die Akkus. Wischen Sie die Oberseite der Akkus mit einem mit einer Ammoniak- oder Natriumhydrogencarbonat angefeuchteten Tuch ab. Reinigen Sie die Akkuklemen. Schließen Sie die Akkus wieder an. Siehe Anweisungen im Abschnitt "Wartung der Akkus" in thisem Handbuch.
4. Schließen Sie den Aufnahmetank nach Abschluss der Akkuprufung. Drehen Sie die Sitzstütze wieder in ihre Betriebsposition.

Reinigung des Aufnahmetanks und Filters

1. Stellen Sie den Schlüsselschalter auf "AUS" undziehen Sie die Standbremse an.
2. Entleeren Sie den Aufnahmetank unter Verwendung des flexiblen Ablassschlauchs. Schrauben Sie dazu den Knopf los und entfernen Sie den Stecker (siehe Abbildung 36).
3. Verfügt die Maschine über die optionale Reinigungsoffnung, entfern den Sie die Abdeckung der unteren Reinigungsoffnung, indem Sie die vier Knöppe abschrauben (siehe Abbildung 37). HINWEIS: Sorgen Sie damit, dass der Tank zuerst entleert wird.
4. Spulen Sie den Tank aus und reinigen Sie den Ablassstecker.

Abbildung 36

Abbildung 37

Wartung

1. Reinigen Sie das Schlauchanschlussstück im Aufnahmetank und spritzen Sie Wasser durch den Wischgummischlauch, um Schmutzteile zu entfernen.
2. Bringen Sie den Wischgummischlauch wieder an.

Reinigung des Lösungstanks und Filters

1. Bringen Sie die Maschine in eine solche Position, dass der Lösungstankfilter sich direkt über einem Bodenabfluss befindet.
2. Stellen Sie den Schlüsselschalter auf "AUS".
3. Reinigen Sie das Innere des Lösungstanks mit einem Wasserstrahl.
4. Schlieben Sie das Lösungsflussventil.
5. Reinigen Sie den Filter im Gehäuse und bringen Sie ihren wieder in der Maschine an.

Manuelles Ablassen den Lösungstanks

1. Entfernen Sie den Schauglasschlauch vom oberen Verbindungsstück (siehe Abbildung 38).
2. Drehen Sie das untere Anschlussstuck so, dass der Abschlusssschlauch über dem Abfluss liegt.
3. Entleeren Sie den Lösungstank (siehe Abbildung 39).

Vakuumunterstützes Ablassen des Lösungstanks

1. Entfernen Sie den Vakuumschlauch von der Wischgummiplatte.
2. Schalten Sie die Saugluftversorgung ein.
3. Entfernen und führen Sie den Lösungsschlauch in den Vakuumschlauch ein, bis die Unterlegscheibe mit der Schlauchmanschette abschiedt.

HINWEIS: Die Verwendung von Saugluft erleichtert das Ausspüssen des Aufnahmetanks. Dadurch wiederum können Reinigungs- und Wartungszeiten verkürzt werden.

Wartung des Wischgummis

Reinigen Sie das Wischgummi mit einem Wasserstrahl und einem feuchten Tuch. Untersuchen Sie die Vorder- und Rückseiten der Wischgummblätter auf Abnutzung. Justieren oder ersetzen Sie sie je nach Bedarf.

Auswechseln des vorderen Wischgummiblatts

Das vordere Wischgumbmlatt wird wie folgt ausgewechselt:

1. Bauen Sie die Wischgummieinheit aus der Maschine aus.
2. Entfernen Sie die Klemme und das vorder Wischgumbiplt.
3. Bringen Sie ein neues vorderes Wischgummiblatt und dann die Klemme an.
4. Setzen Sie das Wischgummi wieder in die Maschine ein.

Abbildung 38

Abbildung 39

Wartung

Auswechseln des hinteren Wischgummiblatts

Ist das wichtere Wischgummi abgenutzt und trocknet es den Boden nicht richtig, gehen Sie wie folgt vor:

1. Bauen Sie die Wischgummieinheit aus der Maschine aus.
2. Entfernen Sie das Wischgummiblatt und untersuchen Sie es.
3. Drehen Sie das Wischgumbmiblatt, um eine neue Reinigungskante zu erhalten. Ersetzen Sie es bei Bedarf.
4. Bringen Sie das Wischgumbilstatt wieder an.
5. Bringen Sie die Wischgummieinheit wieder an der Maschine an.
6. Justieren Sie die Einstellungen des Wischgummis je nach Bedarf (siehe "Justieren des Wischgummis").

Wartung des Wischgummis

Das Wischgumbblatt kann rotiert werden, um seine Lebensdauer zu verlangern. Gute Reinigungsergebnisse werden erzielt, wenn Sie mit scharfen Kanten über den Bodenziehen. Siehe Abbildung 40. Drehen Sie das Wischgumbblatt wie folgt um:

1. Entfernen Sie die Klemme.
2. Entfemen Sie das Blatt und drehen Sie es zur neuen Kante.
3. Setzen Sie das Wischgummi wieder ein.
4. Bringen Sie die Klemme wieder an.

Reinigen der Vakuumschläuche

Sorgen Sie davon, dass das Wischgummi sich über einem geeigneten Abfluss befindet.

1. Benutzen Sie einen Gartenschlauch, um die Aufnahmeschläuche durchzuspulen.
2. Seitliches Wischgummi - Schließen Sie den Gartenschlauch an die Wischgummiseite des Schlauchs an und spulen Sieihn gründlich durch.
3. Ersatzschlauch - Legen Sie den Gartenschlauch in den Ersatztank. Der Ersatzschlauch befindet sich hinter dem Gewinderand (siehe Abb. 41, A), . Anmerkung: Um Schäden zu vermeiden, legen Sie keinen Schlauch an die Vakuumansaugöffnung (siehe Abb. 41, B),

Abbildung 40

Abbildung 41

BEHEBEN VON MASCHINENPROBLEMEN

PROBLEM	URSACHE	MASSNAHME
Unzureichend Wasser auf den Bürsten	Der Lösungsfluss ist nicht eingestellt. Im Lösungstank befindet sich kein Wasser. Der Lösungsfilter ist schmutzig. Ein Ausschalter wurde aktiviert. Unzureichender Durchfluss.	Prüfen Sie, dass der Lösungsfluss eingestellt ist. Füllen Sie den Lösungstank. Reinigen Sie den Lösungsfilter. Setzen Sie den Ausschalter darüber. Steigern Sie den Fluss über den Lösungsschalter.
Die Maschine reinigt nicht zufrieden stellend.	Die Bürsten sind abgenutzt. Eine andere Art von Bürste bzw. Pad muss verwendet werden.	Prüfen Sie die Bürsten und ersetzen Sie sie bei Bedarf. (Die Bürsten müssen ersetzt werden, wenn die Borsten nur noch ca. 15cm lang sind.) Benutzten Sie eine andere Art von Bürste. Bei der Reinigung von Böden mit besonder hartinackiger Verschmutzung empfehlen wir die Verwendung von Spezialbürsten. Siehe hierzu die Zubehör-Seite.
Das Wischgummi trocknet den Boden nicht.	Das Wischgummi ist schmutzig. Der Ablassschlauch des Aufnahmetanks ist nicht geschlossen. Die Saugschläuche müssen gereinigt werden. Die Wischgumbliätter sind abgenutzt. Der Lösungstank ist voll.	Reinigen Sie das Wischgummi. Schließen Sie den Ablassstecker. Reinigen der Vakuumschläuche. Siehe den Abschnitt "Regelmäßige Wartungsarbeiten". Drehen Sie die Wischgumbliätter um oder ersetzen Sie sie. Siehe den Abschnitt "Regelmäßige Wartungsarbeiten". Lassen Sie den Inhalt des Aufnahmetanks ab.
Der Saugmotor Funktioniert nicht.	Der Schalter "Wischgummi Auf/Ab" befindet sich nicht in seiner unteren oder mittleren Stellung.	Bringen Sie das Wischgummi in die weitere oder mittlere Position oder programmieren Sie "One Touch" neu.
Die Maschine startet nicht.	Der Bediener sitzt nicht richtig. Der Schlüsselschalter steht nicht auf "EIN". Das Ladegerät ist noch angeschlossen. Die Akkus sind nicht aufgeladen oder nicht richtig angeschlossen. Der Ausschalter wurde aktiviert.	Der Bediener muss vorschriftsmäßig auf dem Fahrersitz sitzen. Stellen Sie den Schlüsselschalter auf "EIN". Ziehen Sie das Wechselstromkabel von der Netzsteckdose ab. Vergewissem Sie sich, dass die Akkus richtig angeschlossen sind, und laden Sie sie bei Bedarf auf. Setzen Sie den Ausschalter darüber.
Die Bürstenmotoren faktionierenden nicht. WARNING: Um eine Beschädigung des Bodens zu vermeiden, startet der Motor erst, wenn die Maschine sich bewegt.	Die Bürstenkopfeinheit ist nicht abgesenkt. Die Akkus sind nicht aufgeladen oder nicht richtig angeschlossen. Schlechte Stromverbindung an der Bürstenkopfeinheit ein.	Senken Sie die Bürstenkopfeinheit herab. Vergewissem Sie sich, dass die Akkus richtig angeschlossen sind, und laden Sie sie bei Bedarf auf. Schalten Sie die Stromversorgung an der Bürstenkopfeinheit ein.

Scrubtec R

Allgemeine Fehlercodes

FEHLER-CODE	URSACHE	MASSNAHME
1500	Prüfen Sie Bremse und Verdraughtung auf Kurzschlüsse.	Prüfen Sie, dass die manuelle Umgehung nicht aktiviert ist.
1501
1507
1600	Hohe Batteriespannung	Schlechte oder durchgerostete Verbindung zum Akku.
3100	Wahrscheinlich Kurzschluss im Ausgabegerät.	Prüfen Sie die Zug-, Bürsten- und Saugmotoranschlüsse am Trio und die Verdraughtung dieser Anschlüsse zum Zug-, Bürsten- und Saugmotor.
3101
3102
3103
3104
3105
7600	Offener Stromkreis an Bürstenmotoren oder Bürstenmotor-Verdraughtung.	Prüfen Sie den Bürstenmotoranschluss am Trio und die Verdraughtung these Anschlusses zum Bürstenmotor.
7602	Überlastung des Bürstenmotors.	Scheuern bei geringer Druckeinstellung.
7603	Möglicherweise Kurzschluss an Bürstenmotoren oder Verdraughtung.	Prüfen Sie den Bürstenmotoranschluss am Trio und die Verdraughtung these Anschlusses zum Bürstenmotor.
7700	Offener Stromkreis an Saugmotor.	Prüfen Sie den Anschluss am Trio und am Saugmotor.
7800	Offener Stromkreis an Zugmotor.	Prüfen Sie den Zugmotoranschluss am Trio und die Verdraughtung zum Motor.
7802	Zugmotorstrom hat aktuelle Grenze für Rücklaufstrom überschritten.	Übermäßigtesfahren auf einer schaffen Ebene oder Maschine ist gegen ein Hindernis oder eine Stufe gefahren.
9000	Bürsten nicht angebracht.	Bringen Sie Bürsten oder Pads an der Maschine an.
2F01	Antriebssystem betägt, bevörder Schlüsselschalter auf “EIN” gestellt wurde.	Lassen Sie den Fahrschalter los und betätigten Sie ihn erneut.

Nilfisk ALTO

Bodenreinigungsmaschinen Garantie Bedingungen

Ohne Nilfisk ALTO Bodereingungsmaschine ist unter folgenden Voraussetzungen von einer 12-monatigen Garantie vom Verkaufsdatum an gerechnet gedeckt (Quittung ist vorzulegen):

• das Mängel auf Material- oder Fabrikationsfehler zurückgeführrt werden können.
  (Normaler Verschleiß und fehlerhafte Bedienung konnen dieser Voraussetzung nicht zugeschrieben werden).
• daß Reparatur nur von Nilfisk ALTO geschulten Servicepersonal ausgeführrt worden ist.
• Daß nur originale Zubehörteile verwandt worden sind.
• Daß das Produkt in keiner Weise stöß, Sturz oder Frost ausgesetzt worden ist.
• Daß die Anweisungen der Betriebsanleitung möglich beachtet worden sind.

Jede nicht berechtigte Garantiereparatur wird in Rechnung gestellt.

Zusätzlich zu der oben genommen Garantie gewährt Nilfisk ALTO, dem Erstkäufer für die Dauer von 8 Jahren, auf Hauptnahmen, Schmutzbehälter, Reingungsmittel-Abwassertanks eine Garantie gegen Verarbeitungsfehler und Durchrostung. Kein Garantieanspruch enstehen durch rein Kosmetische Lackschäden und Oberflächenrost.

Verbrennungsmotoren:

Für Verbrennungsmotoren gilt die Garantie des Herstellers

Alle Fragen bezüglich der Motoren werden von ihrem Nilfisk ALTO Partner bearbeitet

Batterien:

Für die Batterien gelten die Garantiebedingungen des Herstellers.

Alle Fragen bezüglich der Batterien werden von ihrem Nilfisk ALTO Partner bearbeitet

Ladegeräte:

Für Ladegeräte gelten die Garantiebestimmungen des Herstellers.

Alle Fragen bezüglich der Ladegeräte werden von ihrem Nilfisk ALTO Partner bearbeitet

Alle Garantieansprüche müssen über Nilfisk ALTO oder über den autorisierten Nilfisk ALTO Handler geltend gemacht werden.

Nilfisk ALTO übernimmt keine Ansprüche die aus Folgeschäden jeder weder Art entstehen.

Die Garantie tangiert nicht die allgemeinen Geschäftsbedingungen von Nilfisk ALTO

LISEZ CE MANUEL

D Der Unterzeichner bestätigt hiermit dass die oben erwähnten Modelle gemäß den folgenden Richtlinien und Normen hergestellt wurden.
