BEDIENUNGSANLEITUNG ERGOMETER P2 KETTLER

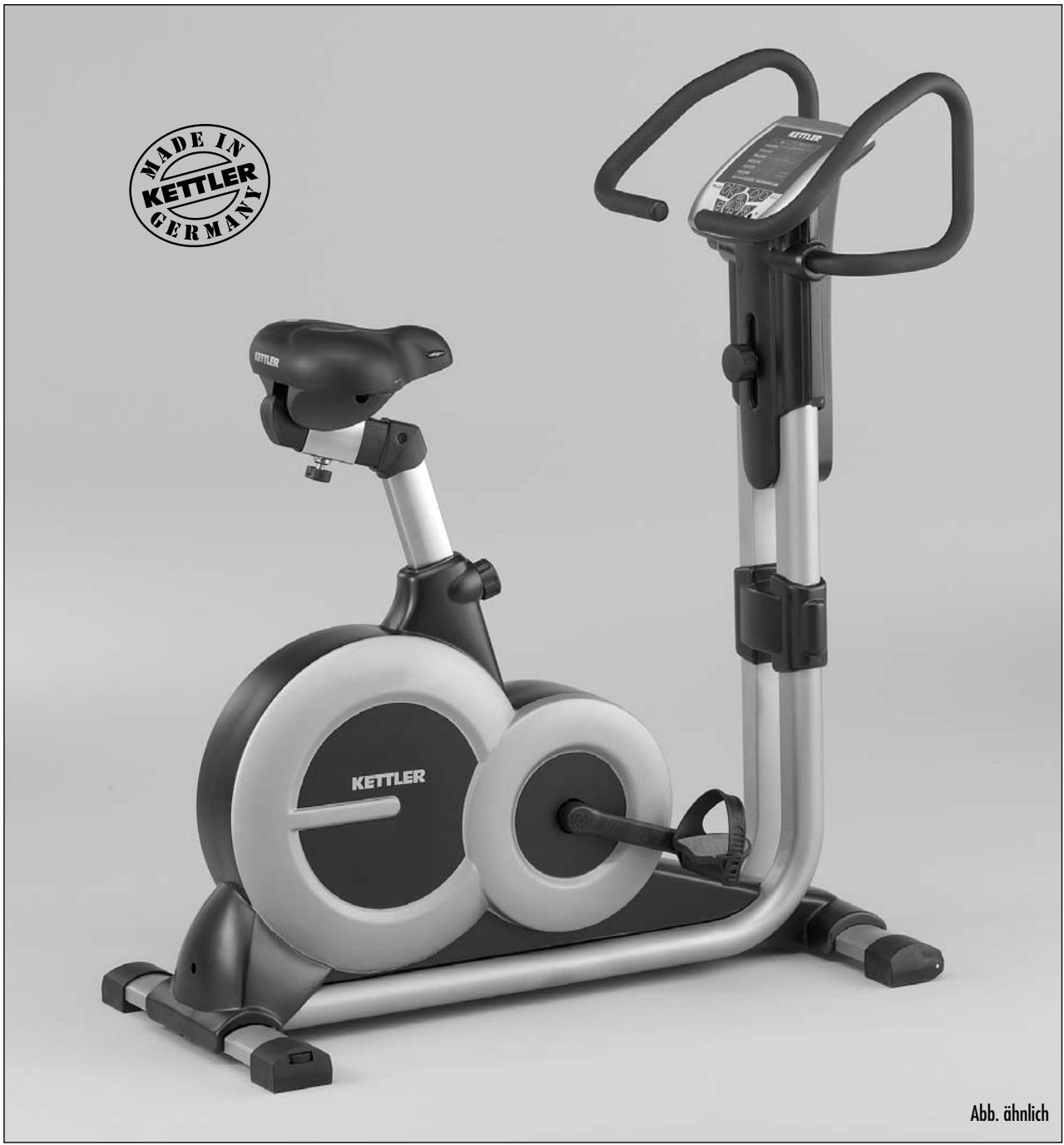

Montageanleitung „ERGOMETER P2"
Art.-Nr. 07690-400
Bittelesen Sie diese Anweisung vor der Montage und der ersten Benutzung aufmerksam durch. Sie erhalten wichtige Hinweise für ihre Sicherheit sowie den Gebrauch und die Wartung des Gerätes.
Bewahren Sie diese Anleitung zur Information bzw. für Wartungsarbeiten oder Ersatzteilbestellungen sorgfältig auf.
Zu Ihrer Sicherheit
Das Ergometerarf nur fur seinen bestimmungsgemäßen Zweck verwendet werden, d.h. fur das Körpertraining erwachsener Personen.
■ Jegliche andere Verwendung ist unzulässig und möglicherweise gefährlich. Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch nicht bestimmungsgemäßen Gebrauch verursacht werden.
- Sie trainieren mit einem Gerät, das sicherheitstechnisch nach neuesten Erkenntnissen konstruiert wurde. Mögliche Gefahrenstellen, die Verletzungen verursachen können, sind bestmöglich vermieden und abgesichert.
Durch unsachgemäße Reparaturen und bauliche Veränderungen (Demontage von Originalteilen, Anbau von nicht zulässigen Teilen, usw.) können Gefahren für den Benutzer entstehen.
■ Beschädigte Bauteile konnen ihre Sicherheit und die Lebensdauer des Gerätes beeinträchtigen. Tauschen Sie deshalb beschädigte oder verschlüssene Bauteile sofort aus und entziehen Sie das Gerät bis zur Instandsetzung der Benutzung. Verwenden Sie im Bedarfsfall nur Original KETTLER-Ersatzteile.
■ Führn Sie bei regelmäßigem und intensivem Trainingsbetrieb ca. alle 1 bis 2 Monate Kontrollen aller Geräteile, insbesondere der Schrauben und Muttern durch. Dies gilt insbesondere für die Sattel und Griffbügelbefestigung.
Um das konstruktiv vorgegebene Sicherheitsniveau dieser Gerätes langfristig garantieren zu können, sollte das Gerät regelmäßiger vom Spezialisten (Fachhandel) geprüft und gewartet werden (einal mal im Jahr).
■ Weisen Sie anwesende Personen (insbesondere Kinder) auf mögliche Gefährdungen während der Übungen hin.
Das Gerät benötigt eine Netzspannung von 230 V, 50 Hz. Der Anschlußarf nur an einer mit 10 A einzeln abgesicherten Schukosteckdose erfolgen. Vor Inbetriebnahme des Gerätes ist darauf zu achten, daß das richtige Steckernetzteil (Kennzeichnung beachten) ordnungsgemäß angeschlossen ist.
■ ACHTUNG: Nehmen Sie niemals Eingriffe an ihrem Stromnetz selbst vor, beauftragen Sie ggf. qualifiziertes Fachpersonal.
■ ACHTUNG: Bei allen Reparatur-, Wartungs- und Reinigungsrarbeit-ten unbedingt den Netzsteckerziehen.
Zur Handhabung
Stellen Sie sichere, daß der Trainingsbetrieb nicht vor der ordnungsgemäßen Ausführung und Überprüfung der Montage aufgenommen wird.
■ Eine Verwendung des Gerätes in direkter Höhe von Feuchträumen ist wegen der damit verbundenen Rostbildung nicht zu empfehlen. Achten Sie auch darauf, dass keine Flüssigkeiten (Geträne, Schweiss, usw.) auf Teile des Gerätes gelangen. Dies können zu Korrosionen führen.
Das Ergometer ist als Trainingsgerät für Erwachene konzipiert und keinesfalls als Kinderspielgerät geeignet. Bedenken Sie, daß durch das natürliche Spielbedürfnis und Temperament von Kindern oft unvorhergesehene Situationen entstehen können, die eine Verantwortung seitens des Herstellers ausschreiben. Wenn Sie Kinder Dennoch an das Gerät halten, sind diese auf die richtige Benutzung hinzuweisen und zu beaufsichtigen.
Das Ergometer entspricht der Klasse S A der DIN-EN 957 - 1/5. Er ist dementsprechend für den therapeutischen Einsatz geeignet.
■Machen Sie sich vor Trainingsbeginn mit den einzelnen Funktionen des Gerätes vertraut.
■ Verwenden Sie keine Mehrfachsteckdosen zum Anschluß! Bei Verwendung eines Verlängerungskabels muß diesen den VDE-Richtlinien entsprechen.
■ Ziehen Sie nach Gebrauch immer den Netzstecker des Gerätes aus der Steckdose.
Achten Sie unbedingt darauf, daß das Elektrokabel nicht eingeklemmt oder zur „Stolperfälle" wird.
Alle elektrischen Geräte senden beim Betrieb elektronische Strahlung aus. Achten Sie darauf, bereits strahlungsintensive Geräte (z. B. Handys) nicht in direkter Höhe des Cockpits oder der Steuerungselektronik abzustellen, da sonst Anzeigewerte verfüllcht werden können (z. B. Pulsmessung).
■ Lassen Sie vor Aufnahme des Trainings durch ihren Hausarzt klären, ob Sie gesundheitlich für das Training mit thisem Gerät geeignet sind. Der arztliche Befund sollte Grundlage für den Aufbau Ihres Trainingsprogrammes sein. Falsches oder übermöbiges Training kann zu Gesundheitsschädten führen.
■ Alle hier nicht beschrieben Eingriffe / Manipulationen am Gerät können eine Beschädigung hervorrufen oder auch eine Gefährung der Person bedeuten. Weitergehende Eingriffe sind nur vom KETTLER-Service oder von KETTLER geschultem Fachpersonal zulässig.
■ Beachten Sie die allgemeinen Sicherheitsbestimmungen und -vorkehrungen für den Umgang mit elektrischen Geräten
■ Beachten Sie auch unbedingt die Hinweise zur Trainingsgestaltung in der Trainingsanleitung.
■ Unsere Produkte unterliegen einer ständigen, innovativen Qualitätssicherung. Daraus resultierende, technische Änderungen gehalten wir uns vor.
■ Im Zweifelsfall und bei Fragen wenden Sie sichitte an ihren Fachhändler.
Der Standort des Geräts muß so gewählt werden, daß ausreichende Sicherheitsabstände zu Hindernissen gewährleistet sind. In unmittelbarer Höhe von Hauptlaufrichtungen (Wege, Tore, Durchgänge) sollen das Aufstellen unterbleiben.
■Bitte stellen Sie den Lenker und den Sattel so ein, dass Sie die für ihre individuelle Körpergroße komfortable Trainingsposition finden.
■ Ein eventuell auftretendes leises, bauartbedingtes Geräusch beim Auslauf der Schwungmasse hat keine Auswirkung auf die Funktion des Ergometers. Eventuell auftretende Geräutsche beim Rückwärftstreten der Pedalarme sind technisch bedingt und eben-falls absolut unbedenklich.
Das Ergometer verfügbar über ein magnetisches Bremssystem.
■ Bei dem Ergometer handelt es sich um ein drehzahlunabhängig arbeitendes Trainingsgerät.
■ Es ist darauf zu halten, dass niemals Flüssigkeit in das Geräteinnere oder in die Elektronik des Gerätes gelangt. Dies gilt auch für Körperschweiß!
■ Kontrollieren Sie vor jeder Benutzung des Gerätes immer alle Schraub- und Steckverbindungen sowie die jeweiligen Sicherungseinrichtungen auf ihren korrekten Sitz.
■ Tragen Sie bei der Benutzung geeignetes Schuhwerk (Sportschuhe).
■ Verwenden Sie zur Säuberung und Pflege umweltfreundliche, keinesfalls aggressive oder ätzende Mittel.
Das Produkt ist nicht für Personen mit einem Körpergewicht von mehr als 180 kg geeignet.
Montagehinweise
■Bitte prüfen Sie, ob alle zum Lieferumfang gehörenden Teile vorhanden sind (s. Checkliste) und ob Transportschäden vorliegen. Sollte es Anlauf für Beanstandungen geben, wenden Sie sichitte an ihren Fachhändler.
■ Sehen Sie sich die Zeichnungen in Ruhe an, und montieren Sie das Gerät entsprechend der Bilderfolge. Innerhalb der einzelnen Abbildungen ist der Montageablauf durch Großbuchstaben vorgegeben.
Die Montage des Gerötes muß sorgfältig und von einer erwachsenen Person vorgenommen werden. Nehmen Sie im Zweifelsfall die Hilfe einer weiteren, technisch begabten Person in Anspruch.
■ Beachen Sie, dass bei jeder Benutzung von Werkzeug und bei handwerklichen Tätigkeiten immer eine mögliche Verletzungsgefahr besteht. Gehen Sie daher sorgfältig und umsichtig bei der Montage des Gerätes vor!
■ Sorgen Sie für eine gefahrenfreie Arbeitsumgebung, halten Sie z. B. kein Werkzeug umherliegen. Deponieren Sie z. B. Verpackungsmaterial so, dass keine Gefahren davon ausgegeben konnen. Bei Folien/Kunststoffüten für Kinder Erstickungsgefahr!
Ersatzteilliste
Geben Sie bei Ersatzteilbestellungenitte die vollständige Artikelnummer, die Ersatzteilnummer, die benöttigte Stückzahl und die Seriennummer des Gerätes an.
Bestellbeispel: Art.-Nr. 07690-400 /Ersatzteil-Nr. 10100030 /2 Stuck /Serien-Nr:......
Wichtig: Zu verschraubende Ersatzteile werden grundsätzlich ohne Verschraubungsmaterial berechnet und gefeliefert. Falls Bedarf an entsprechendem Verschraubungsmaterial besteht, ist diese durch den Zusammenhang mit Verschraubungsmaterial bei der Ersatzteilbestellung anzugegeben.
Das für einen Montageschritt notwendige Verschraubungsmaterial ist in der dazugehörigen Bildleiste dargestellt. Setzen Sie das Verschraubungsmaterial exakt entsprechend der Abbildungen ein. Alles erforderliche Werkzeug finden Sie im Kleinteilebeutel.
■Bitte verschrauben Sie zunachst alle Teile lose und kontrollieren Sie deren richtigen Sitz. Drehen Sie die selbstsichernden Muttern bis zum spürbaren Widerstand zuerst mit der Hand auf, anschließendziehen Sie sie gegen den Widerstand (Klemmsicherung) mit einem Schraubenschlüssel richtig fest. Kontrollieren Sie alle Schraubverbindungen nach dem Montageschrift auf festen Sitz. Achtung: wieder geloste Sicherheitsmuttern werden unbrauchbar (Zerstörung der Klemmsicherung) und sind durch Neue zu ersetzen.
Bewahren Sie die Originalverpackung des Gerätes gut auf, damit sie später u. U. als Transportverpackung verwendet werden kann.
Aus fertigungstechnischen Gründen behalten wir uns die Vormontage von Bauteilen (z.B. Rohrstopfen) vor.
Entsorgungshinweis
KETTLER-Produkte sind recyclebar. Führren Sie das Gerät am Ende der Nutzungsdauer einer sachgerechten Entsorgung zu (ortliche Sammelstelle).
HEINZ KETTLER GmbH & Co. KG- Postfach 1020 - D- 59463 EnseParsit
KETTLER Austria GmbH · Ginzkeyplatz 10 · A-5020 Salzburg
Trisport AG · Im Bösch · CH-6331 Hünenberg
http://www.kettler.net
Trisport AG · Im Bösch 67 · CH-6331 Hünenberg
http://www.kettler.net
Montagehandleiding
Messhilfe für Verschraubungsmaterial
Weicht Uhrzeit und/oder Daten sanzeige troz erneuter Einstellung bald erheblich ab, wird ein Batteriewechsel erforderlich. Der Computer ist mit einer Batterie ausgestattet. Nehmen Sie den Batteriewechsel wie folgt vor:
■ Schrauben Sie das Cockpit-Hinterteil ab (siehe Handhabung) und ersetzen Sie die Batterie durch eine neue vom Typ 3V Lithium CR2032.
Achten Sie auf die korrekte Poralität.
Sollte es nach dem Wiedereinschalten zu Fehlfunktionen kommt, klemmen Sie die Batterie noch einmal kurz ab und wieder an.
Wichtig: Aufgebrauchte Batterien fallen nicht unter die Garantiebestimmungen.
Verbrauchte Energiezellen)durfen nicht mehr in den Hausmull.
Bitte leisten Sie ihren Beitrag zum Umweltschutz und geben Sie verbrauchte Batterie beim Handel oder bei den Rücknahmestellen der Kommunen ab, damit die gesammelten Batterien anschlieBend ordnungsgemäß beseitigt oder umweltverträglich recyclelt werden konnen.
GB Battery change
D Gehört nicht zum Lieferumfang.
GB Not included.
F Ne fait pas partie du domaine de livreaison.
NL Is nicht in de levering ingesloten.
E No forma parte del volumen de entrega.
Non in dotazione alla fornitura.
PL Nie nalezy do zakresu dostawy.

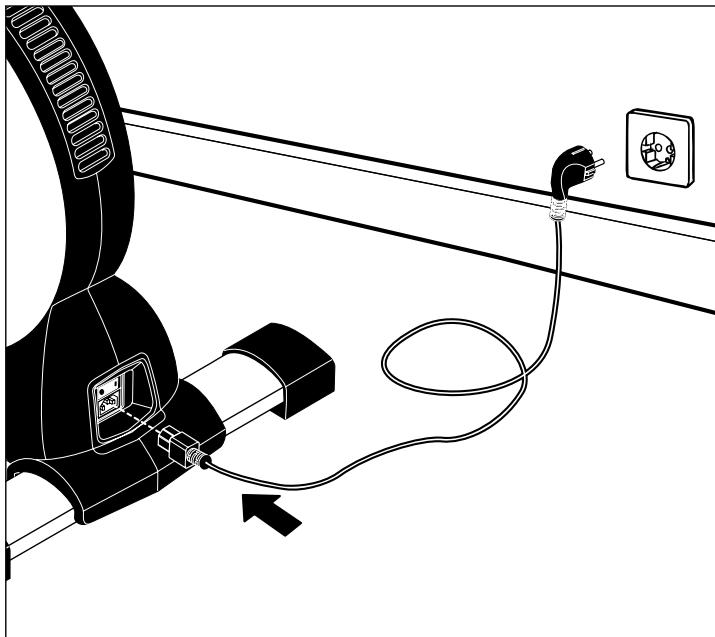

Handhabung
Bei Geräten mit Netzteil: Achtung! Betrieb nur mit mitgelie-fertem Original-Netzteil oder Original-KETTLER-Ersatzteil (siehe Ersatzteilliste) zulässig. Anonsosten Gefahr der Beschädigung.
GB For products with power supply: Attention! Only use with original power unit as supplied, or with original KETTLER spare part (see spare part list). Otherwis this may result in damage.
Pour les apparèils avec bloc secteur: Attention! Exploiter uniquement l'appareil avec son bloc secteur original qui fait partie de la fourniture ou une piece de rechange originale de KETTLER (voir liste des pieces de rechange). Sinon risque de dépréciation.
NL Bij apparaten met transformator: Let op! Gebruik alleen toe-gestaan met de bijgeleverde orginele transformator of orgineel KETTLER-onderdeel (zie onderdelenlijst). Anders geaar voor beschadiging.
En aparatos con fuente de alimentacion: ;Atencion! Funcionamento solamente autorizo con la fuente de alimentacion original suministrada o con pieza de recambio original de KETTLER (ver lista de piezas de recambio). De lo contrario podra occasionar daños.
1 Apparecchi con alimentatore: Attenzione! L'utilizzo è consentito soltanto con l'alimentatore originale fornito in dotazione oppure con parte di ricambio originale della KETTLER (vedasi lista delle parti di ricambio). Altrimenti sussiste il rischio di daneggiamenti.
PL Dotyczy urzqdzen z zasilaczem: Uwaga! Eksploatacja urzqdzenia jest przywa tylko z dostarczonym oryginalnym zasilaczem lub z oryginalnym urzqdzeniem zastepczym marki KETTLER (patrz ? lista czeci zamiennych). W przyciewnym razie istnieje ryzyko uszkodzenia.
Geben Sie bei Ersatzteilbestellungenitte die vollständige Artikelnummer, die Ersatzteilnummer, die benoitige Stuckzahl und die Seriennummer des Gerates an.
Bestellbeispel: Art.-Nr. 07690-400 /Ersatzteil-Nr. 10100030 /2 Stück /Serien-Nr:......
Wichtig: Zu verschraubende Ersatzteile werden grundsätzlich ohne Verschraubungsmaterial berechnet und geliefert. Falls Bedarf an entspruchendem
Verschraubungsmaterial besteht, ist diese durch den Zusammen "mit Verschraubungsmaterial" bei der Ersatzteilbestellung anzugegeben.
HEINZ KETTLER GmbH & Co. KG · Postfach 1020 · D-59463 Ense-Parsit
KETTLER Austria GmbH · Ginzkeyplatz 10 · A-5020 Salzburg
Trisport AG · Im Bosch · CH-6331 Hünenberg

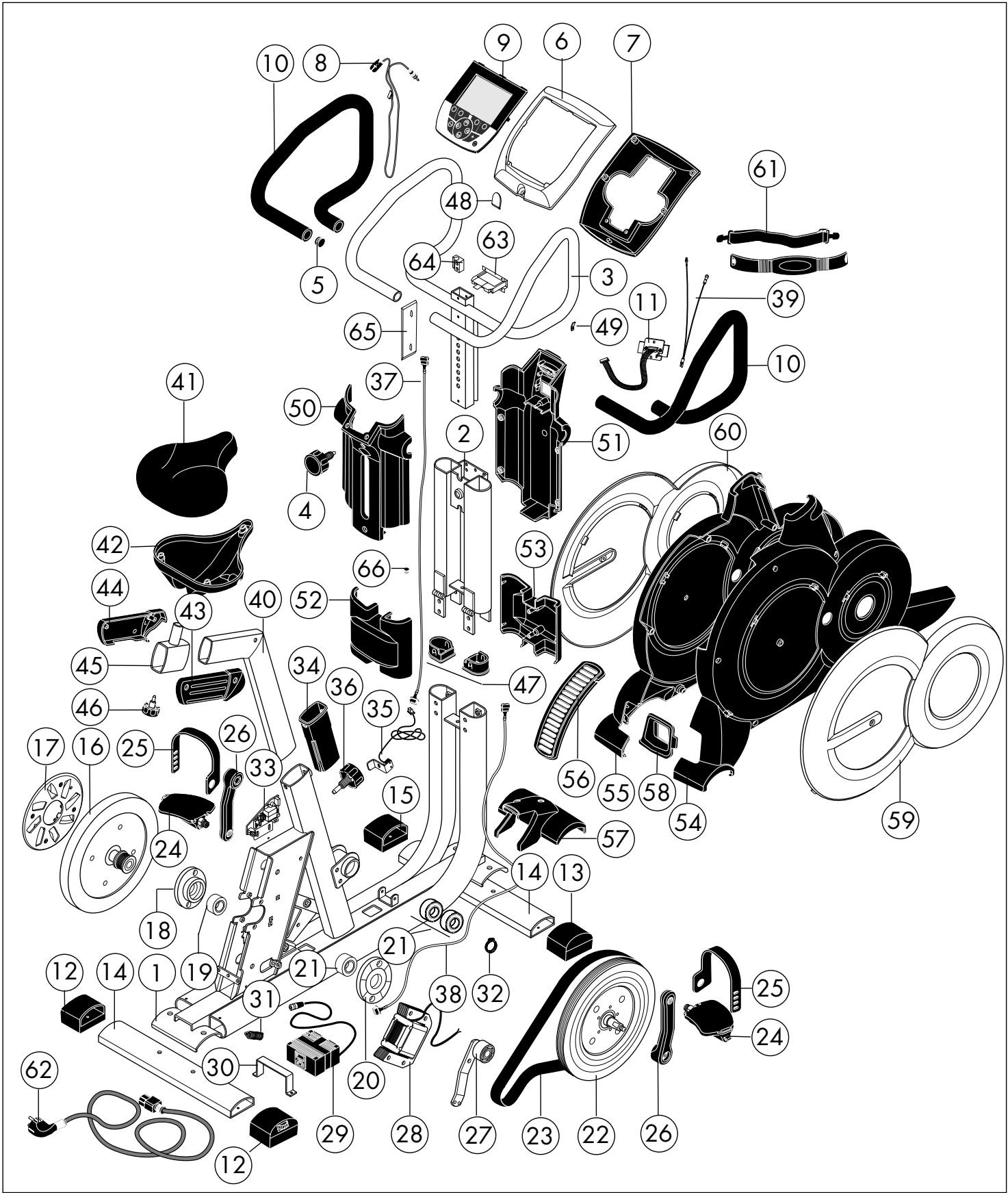

| TeilNr. | Bezeichnung | Stück | Ersatzmittel-Nr für 7690 - 400 |
| 1 | Rahmen gepulvert | 1 | 91111891 |
| 2 | Doppenlenker | 1 | 91150651 |
| 3 | Lenker | 1 | 91150655 |
| 4 | Griffschraube M8x73 mm | 1 | 91170495 |
| 5 | Lamellenstopfenø25 mm | 2 | 10100030 |
| 6 | Cockpit-Oberteil (4233) | 1 | 70128786 |
| 7 | Cockpit-Unterteil (4234) mit Befestigungselementen | 1 | 70128920 |
| 8 | Pulsabnehmer M3406 mit Anschlusskabel | 1 | 67000421 |
| 9 | Computer Typ SE1B | 1 | 91170541 |
| 10 | Griffschlauchø24,5x3x1020 mm | 2 | 10118121 |
| 11 | Schnittstelle mit Kabel 300 mm | 1 | 67000818 |
| 12 | Fusskappe mit Höhenverstellung | 2 | 91170500 |
| 13 | Rollenschoner rechts | 1 | 91170387 |
| 14 | Bodenrohrø80x33x2x450 mm | 2 | 91111287 |
| 15 | Rollenschoner links | 1 | 91170388 |
| 16 | Schwungrad Kompl. | 1 | 91140431 |
| 17 | Lütherscheibe (2359) | 1 | 70125785 |
| 18 | Lageraufnahme (2579)) | 1 | 98585006 |
| 19 | Kugellager 6203 ZZ | 1 | 33100023 |
| 20 | Lageraufnahme (4232)) | 1 | 70128782 |
| 21 | Kugellager 6004 ZZ | 3 | 33100040 |
| 22 | Antriebsrad mit Achse (BL 837D) | 1 | 91130136 |
| 23 | Poly-V-Riemen 1270 PJ 8 | 1 | 67005133 |
| 24 | Pedale (Paar), rechts und links | 1 | 33300005 |
| 25 | Zehriemen rechts und links | 1 | 94600835 |
| 26 | Pedalarme paar | 1 | 33001022 |
| 27 | Umlenkhebel mit Spannrolle und Befestigung | 1 | 91140429 |
| 28 | Bremsmagnet mit Spulenkörper (gewickelt) | 1 | 91140279 |
| 29 | MPG-Netzeil | 1 | 42860100 |
| 30 | Netzeilelaufnahme | 1 | 97003130 |
| 31 | Zugfeder für Spannrolle | 1 | 25635052 |
| 32 | Seegerringø20 mm | 1 | 10709003 |
| 33 | Connection-Board mit Aufnahmablech BD 1333 und Befestigung | 1 | 91170532 |
| 34 | Führungs-Stopfen (4227) für Rohmen | 1 | 70128781 |
| 35 | Geschwindigkeitsabn.mit Kabel 500mm u. Befestigung | 1 | 67000670 |
| 36 | Drehgriffschraube mit Rastersift | 1 | 91170542 |
| 37 | Stromkabel 800mm | 1 | 67000836 |
| 38 | Stromkabel 1800 mm | 1 | 67000835 |
| 39 | Erdungskabel | 1 | 67000805 |
| 40 | Sattelrohr verchromt | 1 | 97003197 |
| 41 | Sattel 2019/8027 | 1 | 72002019 |
| 42 | Sattelabdeckung (3097) mit Befestigung | 1 | 70128575 |
| 43 | Sattelrohrabdeckung rechts (4230) (mit Teil 44 bestellen) | 1 | 70128783 |
| 44 | Sattelrohrabdeckung links (4231) (mit Teil 43 bestellen) | 1 | 70128784 |
| 45 | Gleitrohr verchromt | 1 | 97100521 |
| 46 | Drehgriffschraube M12 (für Längsverstellung) mit Rastersift | 1 | 91170308 |
| 47 | Führungsstück (3733) | 2 | 70125862 |
| 48 | Schlitzverkleidung (4237) | 1 | 70128921 |
| 49 | Schaubterminal | 1 | 67000699 |
| 50 | Cockpitsütze-Vorderteil (4235) | 1 | 70128926 |
| 51 | Cockpitsütze-Hinterteil (4236) | 1 | 70128927 |
| 52 | Rohrverkleidung-Vorderteil (4229) | 1 | 70128929 |
| 53 | Rohrverkleidung-Hinterteil (4228) | 1 | 70128928 |
| 54 | Seitenverkleidung rechts (4257) | 1 | 70128932 |
| 55 | Seitenverkleidung links (4258) | 1 | 70128933 |
| 56 | Lüftungsaufsatz (4260) | 1 | 70128934 |
| 57 | Standrohrverkleidung (4259) | 1 | 70128935 |
| 58 | Verkleidung-Netzstecker (4261) | 1 | 70128936 |
| 59 | Verkleidung-Aufsatz rechts (4262) | 1 | 70128922 |
| 60 | Verkleidung-Aufsatz links (4263) | 1 | 70128923 |
| 61 | Cardio Puls Set | 1 | 67002000 |
| 62 | Netzleitung | 1 | 42861110 |
| 63 | Chipcard Reader | 1 | 67000817 |
| 64 | Führungsschlitten | 4 | 43001041 |
| 65 | Seitenführungen | 2 | 70128820 |
| 66 | Stopfen SF 10x1 | 2 | 10100020 |
| 67 | Schaubenbeutel für Lenksäule | 1 | 91180425 |
