BEDIENUNGSANLEITUNG PSS 260 PARKSIDE

Bedienungs- und Sicherheitshinweise

Bedienungsanleitung Seite

Kompernaß Handelsgesellschaft mbH Burgstraße 21 · D-44867 Bochum (Germany)

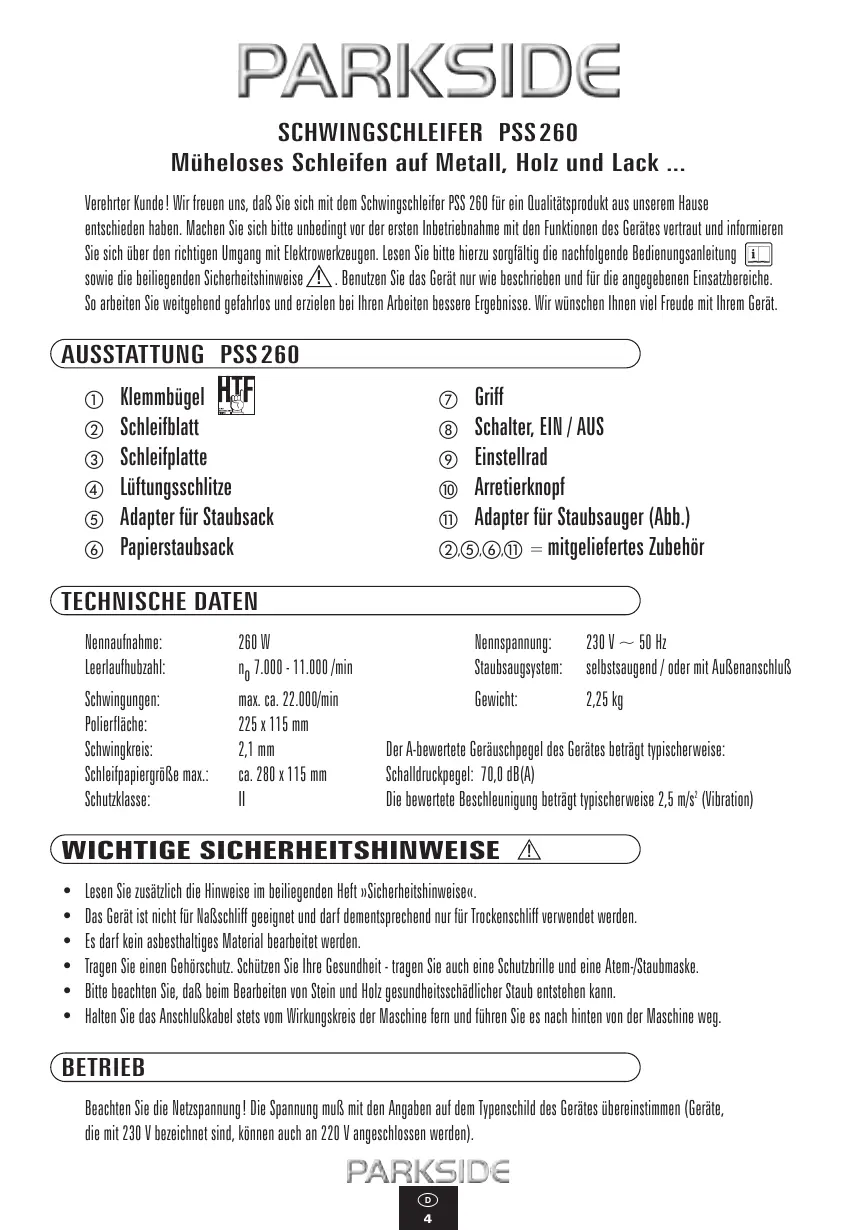

SCHWINGSCHLEIFER PSS 260 Müheloses Schleifen auf Metall, Holz und Lack ... Verehrter Kunde! Wir freuen uns, daß Sie sich mit dem Schwingschleifer PSS 260 für ein Qualitätsprodukt aus unserem Hause entschieden haben. Machen Sie sich bitte unbedingt vor der ersten Inbetriebnahme mit den Funktionen des Gerätes vertraut und informieren Sie sich über den richtigen Umgang mit Elektrowerkzeugen. Lesen Sie bitte hierzu sorgfältig die nachfolgende Bedienungsanleitung sowie die beiliegenden Sicherheitshinweise ! . Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche. So arbeiten Sie weitgehend gefahrlos und erzielen bei Ihren Arbeiten bessere Ergebnisse. Wir wünschen Ihnen viel Freude mit Ihrem Gerät. AUSSTATTUNG PSS 260

Klemmbügel Schleifblatt Schleifplatte Lüftungsschlitze Adapter für Staubsack Papierstaubsack

Griff Schalter, EIN / AUS Einstellrad Arretierknopf Adapter für Staubsauger (Abb.) ,, = mitgeliefertes Zubehör TECHNISCHE DATEN Nennaufnahme: Leerlaufhubzahl: 260 W no 7.000 - 11.000 /min Nennspannung: Staubsaugsystem: 230 V ~ 50 Hz selbstsaugend / oder mit Außenanschluß Schwingungen: Polierfläche: Schwingkreis: Schleifpapiergröße max.: Schutzklasse: max. ca. 22.000/min 225 x 115 mm 2,1 mm ca. 280 x 115 mm

Gewicht: 2,25 kg Der A-bewertete Geräuschpegel des Gerätes beträgt typischerweise: Schalldruckpegel: 70,0 dB(A) Die bewertete Beschleunigung beträgt typischerweise 2,5 m/s2 (Vibration) WICHTIGE SICHERHEITSHINWEISE

Lesen Sie zusätzlich die Hinweise im beiliegenden Heft »Sicherheitshinweise«. Das Gerät ist nicht für Naßschliff geeignet und darf dementsprechend nur für Trockenschliff verwendet werden. Es darf kein asbesthaltiges Material bearbeitet werden. Tragen Sie einen Gehörschutz. Schützen Sie Ihre Gesundheit - tragen Sie auch eine Schutzbrille und eine Atem-/Staubmaske. Bitte beachten Sie, daß beim Bearbeiten von Stein und Holz gesundheitsschädlicher Staub entstehen kann. Halten Sie das Anschlußkabel stets vom Wirkungskreis der Maschine fern und führen Sie es nach hinten von der Maschine weg. BETRIEB Beachten Sie die Netzspannung! Die Spannung muß mit den Angaben auf dem Typenschild des Gerätes übereinstimmen (Geräte, die mit 230 V bezeichnet sind, können auch an 220 V angeschlossen werden).

EIN- UND AUSSCHALTEN

Sie können beim Betrieb des Schwingschleifers zwischen Moment- und Dauerbetrieb auswählen (siehe auch Abb. ). Benutzen Sie für kürzere Arbeiten den Momentbetrieb und für lang andauernde Arbeiten den Dauerbetrieb. Die Bedienung Ihrer gewünschten Einstellung funktioniert wie folgt: MOMENTBETRIEB EINSCHALTEN: MOMENTBETRIEB AUSSCHALTEN: Schalter EIN/AUS drücken Schalter EIN/AUS loslassen DAUERBETRIEB EINSCHALTEN: DAUERBETRIEB AUSSCHALTEN: Schalter EIN/AUS drücken und im gedrückten Zustand mit dem Arretierknopf feststellen Schalter EIN/AUS drücken und wieder loslassen SCHWINGZAHL EINSTELLEN Die gewünschte Schwingzahl können Sie mit dem Einstellrad (siehe auch Abb. ) je nach Bedarf vorwählen. Da sich beim Bearbeiten verschiedener Materialien unterschiedliche Schwingzahlen eignen, entnehmen Sie bitte unter »Tipps und Tricks« die empfohlenen Einstellungen den Anwendungsbeispielen. SCHLEIFBLATT BEFESTIGEN

Hinweis: Entfernen Sie vor dem Befestigen eines neuen Schleifblattes Staub und Schmutz von der Schleifplatte . Öffnen Sie die beiden Klemmbügel nach oben, um ein neues Schleifblatt einzuspannen oder für anderes Material das Schleifblatt zu wechseln. Schieben Sie das Schleifblatt an einem Ende unter den offenen Klemmbügel / über die Schleifplatte und klemmen Sie es fest, indem Sie die Klemmbügel wieder nach unten drücken. Verfahren Sie mit dem anderen Ende auf die gleiche Weise. Achten Sie darauf, daß das Schleifblatt straff auf der Schleifplatte aufliegt. Siehe auch Abb. und . Wichtig! Damit die Staubabsaugung durch die Schleifplatte gewährleistet ist, müssen die Löcher von Schleifblatt und Schleifplatte übereinstimmen. Siehe auch Abb. . Verschiedene Materialien benötigen unterschiedliche Körnungen, welche Körnung für welche Arbeiten geeignet ist, lesen Sie in unseren unverbindlichen Empfehlungen unter »Tipps und Tricks«. STAUB ABSAUGEN

• STAUBABSAUGUNG MIT PAPIERSTAUBSACK Schieben Sie den Papierstaubsack auf den Adapter . Beachten Sie, daß der Adapter in die dafür vorgesehene Halterung /Lasche eingreift. Den Staubsack mit Adapter auf den Stutzen am Gerät einsetzen.

• STAUBABSAUGUNG MIT STAUBSAUGER Zur Staubabsaugung mittels Staubsauger benutzen Sie den entsprechenden Absaugadapter - siehe Abb. . Verbinden Sie das Adapterstück mit dem Schlauchendstück Ihres Staubsaugers und setzen Sie es auf den Stutzen am Gerät ein.

WARTUNG DES SCHWINGSCHLEIFERS

1. Reinigen Sie den Schwingschleifer regelmäßig, am besten immer direkt nach Abschluß der Arbeit.

2. Es dürfen keine Flüssigkeiten in das innere des Schwingschleifers gelangen. Verwenden Sie zum Reinigen des Gehäuses

ein weiches Tuch. Verwenden Sie auf keinen Fall Benzin, Lösungsmittel oder Reiniger, die Kunststoff angreifen.

3. Lüftungsöffnungen müssen immer frei und gesäubert sein.

ARBEITSHINWEISE, TIPPS UND TRICKS

Mit dem Schwingschleifer PSS 260 können Sie mühelos auch große Flächen schleifen, siehe auch Abb. . Bewegen Sie den Schwingschleifer parallel, flächig kreisend oder wechselnd längs und quer. Den Schwingschleifer nicht aufdrücken. Die Schleifblätter setzen sich zu und verschlechtern somit die Schleifleistung. Reinigen Sie hin und wieder das Schleifblatt mit dem Staubsauger. Für Arbeiten bis zum Rand müssen Sie nicht nacharbeiten. Der Schwingschleifer schleift in jeden rechten Winkel, da das Gehäuse des Gerätes mit dem Schleifblatt bündig abschließt, siehe auch Abb. .

• Die integrierte Staubabsaugung sorgt besonders bei Überkopfarbeiten für sauberes Arbeiten. Benutzen Sie möglichst bei allen Arbeiten zur Staubabsaugung den Papierstaubsack oder Ihren Staubsauger.
• Mit der richtigen Wahl der Schwingzahl und der Körnung des Schleifblattes bestimmen Sie die Abtragsleistung und somit auch das Ergebnis Ihrer Arbeit.
• Schleifen Sie nie mit dem gleichen Schleifblatt unterschiedliche Materialien (z.B. Holz und anschließend Metall).
• * Bei Metallen empfehlen wir 60er Körnung (Stahl) oder 80er Körnung (Aluminium)- mittlere bis hohe Schwingzahl.
• * Bei Holzarten empfehlen wir 60er Körnung (Hartholz), bzw. 60er bis 80er Körnung (Weichholz) bei mittlerer bis hoher Schwingzahl. Wenn Sie z.B. Furniere schleifen empfehlen wir 240er Körnung - je nach Beschaffenheit niedrige bis hohe Schwingzahl.
• * Bei Lackarbeiten empfehlen wir 120er Körnung z.B. für das Ausbessern von Kratzern (mittlere bis hohe Schwingzahl), 180er Körnung zum Anschleifen (niedrige Schwingzahl) und 40er Körnung z.B. zum Entfernen von Roststellen (niedrige bis mittlere Schwingzahl).
• Der Schwingschleifer PSS 260 verfügt über HIGH TECHNOLOGY FIXING. Diese werkzeuglose Schnellverstellung ermöglicht Ihnen einfacheres und schnelleres Arbeiten. Ein Handgriff genügt.

• * = Dies sind unverbindliche Angaben und Empfehlungen. Testen Sie auch beim praktischen Arbeiten selbst, welche Körnung und Schwingzahl optimal geeignet ist! Weitere praktische Tipps für Elektrowerkzeuge finden Sie ebenfalls im beiliegenden Heft »Sicherheitshinweise«. Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.

KONFORMITÄTSERKLÄRUNG

Wir, Kompernaß Handelsgesellschaft mbH, Burgstr. 21, D-44867 Bochum, Germany, erklären hiermit für dieses Produkt die Übereinstimmung mit folgenden EG-Richtlinien: EG-Niederspannungsrichtlinie: Elektromagnetische Verträglichkeit: Angewandte harmonisierte Normen: (98/37 EWG) (73/23/EEG), (93/68 EEG) (89/336 EEG), (92/31 EEG), (93/68 EEG) EN 50144-1:1998 EN 50144-2-4:1995 EN 55014-1:1993+A1 EN 61000-3-2:1995+A1+A2 EN 61000-3-3:1995 EN 55014-2:1997 Maschinentyp/Type: PSS 260 Bochum, 30.06.2002 Hans Kompernaß - Geschäftsführer -

REGLAGE DE LA VITESSE

GARANTIE Sie erhalten auf dieses Gerät 36 Monate Garantie ab Kaufdatum. Das Gerät wurde sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Sollten sich dennoch Funktionsfehler ergeben, senden Sie das Gerät in Originalverpackung bitte zusammen mit dem Kaufbeleg (falls vorhanden) an die aufgeführte Service-Adresse in Ihrem Land. Schäden, die auf unsachgemäße Behandlung zurückzuführen sind, sowie Verschleißteile fallen nicht unter die Garantie. Schraven Service- und Dienstleistungs GmbH Hagelkreuzweg 17 · 47625 Kevelaer Tel.: 0 28 32/34 14 · Fax: 0 28 32/35 32 GARANTIE Sie erhalten auf dieses Gerät 36 Monate Garantie ab Kaufdatum. Das Gerät wurde sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Sollten sich dennoch Funktionsfehler ergeben, senden Sie das Gerät in Originalverpackung bitte zusammen mit dem Kaufbeleg (falls vorhanden) an die aufgeführte Service-Adresse in Ihrem Land. Schäden, die auf unsachgemäße Behandlung zurückzuführen sind, sowie Verschleißteile fallen nicht unter die Garantie. Elektro Rittenschober OHG 4816 Gschwandt 340 Tel.: 0 76 12/62 60 50 · Fax: 0 76 12/62 60 56 GARANTIE La garantie est de 36 mois à compter de la date d'achat. L'appareil a été produit avec soin et contrôlé consciencieusement avant la livraison. Si, contre toute attente, il devait se produire des défauts de fonctionnement, envoyez l'appareil dans son emballage d'origine, accompagné du bon de caisse (le cas échéant) à l'adresse S.A.V. valable pour votre pays. Les endommagements résultant d'une utilisation inadéquate et les pièces à usure ne sont pas couverts par la garantie. SOFIM 9, rue des Petits Hotels · 75010 Paris Tel.: 0147706666 · Fax: 0147701142 GARANTIE Op dit apparaat verlenen wij 36 maanden garantie vanaf koopdatum. Dit product is met zorg vervaardigd en vóór levering nauwkeurig onderzocht. Als er desondanks storingen optreden, kunt u het apparaat in de originele verpakking en het koopbewijs (indien voorhanden) opsturen naar het vermelde serviceadres in uw land. Schade die voortvloeit uit ondeskundige behandeling evenals slijtende onderdelen vallen niet onder de garantiebepalingen. International Trade Service · winschoten b.v. Papierbaan 55 · 9672 Winschoten Tel.: 09 00/8 72 43 57 · Fax: 05 97/42 06 32
