BEDIENUNGSANLEITUNG PLS 30 PARKSIDE

MULTIFUNKTIONSHALTERUNG

Bedienungs- und Sicherheitshinweise

GBIE CY

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

GB/IE/CY	Operation and Safety Notes	Page	5
FI	Käytö- ja turvöhjeet	Sivu	21
SE	Bruksanvising och sakerhetsanvisiningar	Sidan	35
DK	Brugs- og sikkerhedsanvisinger	Side	49
GR/CY	Ytödölxiäng xειριαμό και ασφαλίας	Σλίδα	65
DE/AT/CH	Bedienungs- und Sicherheitshinweise	Seite	81

Introduction

Me, Kompernaß GmbH, Burgstr. 21,

Vi, Kompernaß GmbH, Burgstr. 21,

D-44867 Bochum, Tyskland, forklarar harmed attenna produkt

Vi, Kompernaß GmbH, Burgstr. 21,

Bestimmungsgemäßer Gebrauch. 83
Ausstattung. 84
Lieferumfang .Seite 84
Technische Daten.. 84

Sicherheitschinweise

1. Arbeitsplatz.... ..Seite 85
2. Elektrische Sicherheit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. 85
3. Sicherheit von Personen.. 86
4. Verwendung und Behandlung des Elektrowerkzeugs...Seite 88

Originalzubehör/-zusatzgeräte. 89

VorderInbetriebnahme

Spiralfeder montieren. 89
Lotspitzen einsetzen/wechseln.. .Seite 90

Inbetriebnahme

Ein- und Ausschalten. 90
Dritte Hand.. .Seite 91
Lotschwamm.. .Seite 91
Loten . 91

Wartung und Reinigung .Seite 92

Service .Seite 93

Garantie. 93

Entsorgung . 95

Konformitätserklung / Hersteller .Seite 96

In dieser Bedienungsanleitung/am Gerät werden folgende Piktogramme verwendet:
	Bedienungsanleitung lessen!
	Warn- und Sicherheitshinweise beachten!
	Vorsicht vor elektrischem Schlag! Lebensgefahr!
	Explosionsgefahr!
	Brandgefahr!
	Warnung vor weißen Oberflächen!
V~	Volt (Wechselspannung)
W	Watt (Wirkleistung)
	Tragen Sie eine Atem-/ Staubschutzmaske, eine Schutzbrille, Schutzhandschuhe und Schutzkleidung.
	Kinder vom Elektrowerkzeug fernhalten!
	Nur zur Verwendung in Innenräumen!
	Auf Unversehrtheit von Gerät, Netzkabel und Netzstecker achten!
	Nicht rauchen!

Nicht essen!

Nicht trinken!

Entsorgen Sie Verpackung und Gerät umweltgerecht!

Feinlökloben mit Multifunktionshalterung

- Einleitung

Machen Sie sich vor der ersten Inbetriebnahme mit den Funktionen des Gerätes vertraut und informieren Sie sich über den richtigen Umgang. Lesen Sie die nachfolgende

Bedienungsanleitung. Bewahren Sie diese Anleitung auf. Händigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte aus.

Bestimmungsgemäßer Gebrauch

Das Gerät ist für Elektroniklösungen und Lösungen im Modellbau bestimmt. Benutzen Sie das Gerät nur wie beschreiben und für die angegebenen Einsatzbereiche. Das Gerät ist nicht für den gewerblichen Einsatz bestimmt.Eine andere Verwendung oder Veränderung des Gerätes gilt als nicht bestimmungsgemäß und birgt erhebliche Unfall-gefahren. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung.

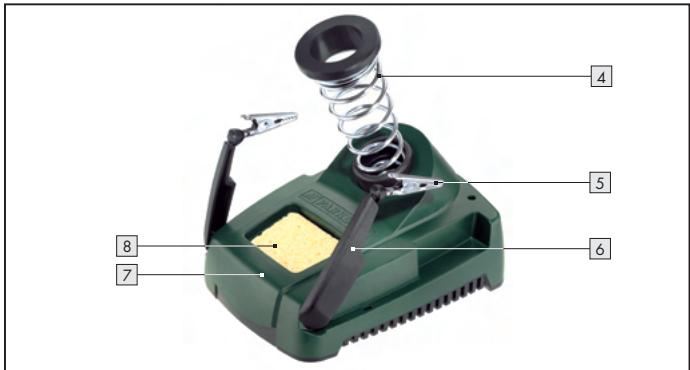

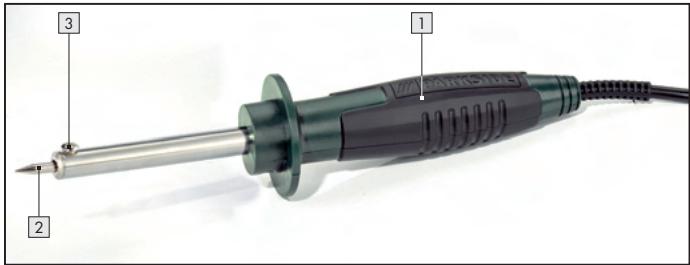

Ausstattung

1 Lottkolben
2] Lotspitze
3 Klemmschraube
4] Spiralfeder
5 Halteclips
6 Dritte Hand
7 Multifunktionshalterung
8 Lotschwamm

- Lieferumfang

1 Lötkolben
1 Multifunktionshalterung
1 Lottinn, 10 Gramm
2 Lottspitzen (1x montiert)
1 Lotschwamm
1 Bedienungsanleitung

- Technische Daten

Nennspannung: 230V

Frequenz: 50Hz

Leistung: 30W

Sicherheitshinweise

VORSICHT! Fehler bei der Einhaltung der nachstehend aufgeführten Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

1. Arbeitsplatz

a) Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung und unbeleuchtete Arbeitsbereiche können zu Unfallen führen.

b)

Arbeiten Sie mit dem Gerät nicht in explosionsgefahrder Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden.

Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

c)

Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das

Geratverlieren.

2. Elektrische Sicherheit

Vermeiden Sie Lebensgefahr durch elektrischen Schlag:

a) Der Anschlussstecker des Gerätes muss in die Steckdose passen. Der Steckerarf in keiner Weise verändert

werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Geräten. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

b) Halten Sie das Gerät von Regen, Nasse oder Flüssigkeiten fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.
c) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

Zweckentfremden Sie das Kabel nicht, um das Gerät zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zuziehen.

Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteileen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.

e) Betreiben Sie das Gerät nicht mit beschädigtem Netzkabel oder Netzstecker.
A! WARNUNG! Beschädigte Netzkabel bedeuten Lebensgefahr durch elektrischen Schlag.
f) Halten Sie das Netzkabel stets vom Wirkungskreis des Gerätes fern und führen Sie es nach halten vom Gerät weg.
g) Ziehen Sie immer den Netzstecker, wenn Sie das Gerät unbeaufsichtigt setzen, oder Arbeiten am Gerät durchführren.

3. Sicherheit von Personen

a) Dieses Gerät ist nicht damit bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder

mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei dess, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollen den beaufsichtigt werden, um sicher-zustellen, dass sie nicht mit dem Gerät speien.

b)

Seien Sie stets aufmerksam, achten Sie darauf, was Sie tun und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie das Gerät nicht, wenn Sie mäde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein

Moment der Unachtsamkeit beim Gebrauch des Gerätes kann zu ernsthaften Verletzungen führen.

VERBRENNUNGSGEFAHR! Berühren Sie nie die erhitzte Lötspitze oder das geschmolzene Lot. Es besteht Verbrennungsgefahr. Lassen Sie das Gerät unbedingt

abkühlen, bevor Sie Gerätekomponenten wechseln, reinigen oder überprüfen.

Lassen Sie den Lötkolben nach der Arbeit nur von der Luft abkühlen. Auf keinen Fall mit Wasser abschrecken!

VORSICHT! BRANDGEFAHR! Verwenden Sie nur die spezielle Multifunktionshalterung oder eine andere feuerfeste Unterlage zum Absetzen des heihen Lötkolbens.

Bei Arbeitspausen muss der Lötkolben in der Multifunktionshalterung abgelegt werden.
Halten Sie das Gerät von brenbarem Material fern.
Lassen Sie das eingeschaltete Gerät nie unbeaufsichtigt.

VORSICHT! VERLETZUNGSGEFAHR! Halten Sie ihre Hände vom erhitzen Werkstück fern. Die Hitze kann durch das Werkstück hindurch abgegeben werden. Benutzen Sie zum Halten kleiner Werkstücke deshalb die dritte Hand.

• Vermeiden Sie den Kontakt der heißen Lotspitze mit den Kunststoffteilen der Multifunktionshalterung. Andernfalls kann es zu Beschädigungen am Gerät kommt.
  Ziehen Sie bei Gefahr sofort den Netzstecker aus der Steckdose.

VORSICHT! VERGIFTUNGSGEFAHR! Halten Sie Dämpfe aus der Atemzone fern.

Sorgen Sie bei längeren Arbeits, bei denen gesundheitsgeführende Dämpfe entstehen können, immer für eine ausreichende Belüfung der Arbeitsstätte. Ferner

werden Schutzhandschuhe, Mundschutz sowie eine Arbeitsschürze empfohlen.

Vermeiden Sie es, in Räumen, in denen gelötet wird, zu essen, zu trinken und zu rauchen.

Andernfalls konnten an den Händen haftende Bleispuren über Lebensmittel oder Zigaretten in den menschlichen Organismus gelangen.

Waschen Sie sich nach dem Loten immer gründlich die Hände.
Werfen Sie Lötabfälle nie in den Hausmüll.

Lotabfälle gehoren zum Sondermull.

4. Verwendung und Behandlung des Elektrowerkzeugs

a) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen

das Gerät nicht benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben.

Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

b) Pflegen Sie das Gerät mit Sorgfalt. Kontrollieren Sie, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Gerätes beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

- Originalzubehör/-zusatzgeräte

Benutzen Sie nur Zubehör, das in der Bedienungsanleitung angegeben ist. Der Gebrauch anderer als hier empfohlenen Teile oder anderen Zubehörkann eine Verletzungsgefahr für Sie bedeuten.

Vor der Inbetriebnahme

- Spiralfeder montieren

• Stecken Sie die Spiralfeder 4 mit dem schmaleren Ende in die Öffnung der Multifunktionshalterung 7. Achten Sie daraufuf, dass das nach außen gebogene Spiralende nach oben zeigt und setzen Sie es in die damit vorgesehene Aus-. sparung der Multifunktionshalterung 7 ein (siehe Pfeil in Abb. C).
  Drücken Sie damit die Spiralfeder 4 bis zum Anschlag in die Öffnung.
  Drehen Sie die Spiralfeder 4 im Uhrzeigersinn, um sie in der Multifunktionshalterung zu befestigen.

Lötspitzen einsetzen/wechseln

VORSICHT! VERBRENNUNGSGEFAHR! Heizen Sie den Lötkolben nie ohne Spitze auf.

1. Führn Sie die Lotspitze 2 bis zur Hälfte des Schäfts in den Lötkolben 1 ein.
2. Ziehen Sie die Klemmschraube 3 mit einem Kreuzschlitzschraubendreher fest.
   Das Entfernen der Lotspitze finden nur im ausgeschalten Zustand und bei abgekühter Lotspitze 2 erfolgen.

Inbetriebnahme

Die Netzspannung der Stromquelle muss mit den Angaben auf dem Typenschild des Gerätes übereinstimmen. Geräte, die mit 230V bezeichnet sind, können auch mit 220V betrieben werden.

Ein- und Ausschalten

Einschalten:

Stecken Sie den Netzstecker in eine passende Steckdose.

Ausschalten:

Ziehen Sie den Netzstecker aus der Steckdose, um das Gerät auszuschalten.

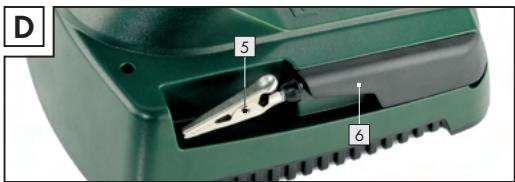

Dritte Hand

VORSICHT! VERBRENNUNGSGEFAHR! Die Halteclips 5 an der dritten Hand 6 konnen während der Bearbeitung des Werkstücks heiß werden.

1. Klappen Sie die dritte Hand nach oben.
2. Drehen Sie die Halteclips 5 in die gewünschte Richtung.
3. Klemmen Sie das Werkstück zwischen die beiden Halteclips 5

Lotschwamm

VORSICHT! Die heiße Lotspitze 2 darf niemals mit einem trockenen Lotschwamm 8 in Berührung kommt. Andernfalls kann der Lotschwamm beschädigt werden.

Der Lotschwamm 8 dient zum Reinigen der Lotspitzen.
Feuchten Sie den Lotschwamm 8 an, bevor Sie ihn benutzen.

Löten

• Der Lötkolben ist mit einer Nennleistung von 30 Watt ideal für Elektroniklösungen.
• Durch seine Bauform ist eralanders fur schwer zugangliche und feine Lötarbeiten geeignet.
• Beste Ergebnisse erzielen Sie mit Elektroniklot, 1,0 (10 g mit integriertem Flussmittel im Lieferumfang enthalten) oder 1,5 mm Durchmesser, 60% Sn. Als Flussmittel empfehlen wir Kontaktlöpaste (kein Lötfett oder Lötwasser).
  Reinigen Sie die Lotspitze 2 am feuchten Lotschwamm 8.
  Nach dem Reinigen muss die Lotspitze 2 verzinnt werden.

Verzinnen Sie die weiße Lötspitze 2 hierzu durch das Abschmelzen von Lötzinn.

Fuhren Sie die Lotspitze 2 an die Lotsstelle heran und erhitzen Sie diese.
Bringen Sie den Lützinn (mit Flussmittel) zwischen Lötstelle und Lötspitze zum Schmelzen.
Führn Sie weiteren Lötzinn hinzu bis die gesamte Lötstelle benetzt ist.
Entfernen Sie anschließend sofort die Lotspitze, um das geschmolzene Lot nicht zu überhitzen.
Lassen Sie das Lot erstarren und vermeiden Sie Erschütterungen.
Hinweis: Das Flussmittel ist entweder im Lot enthalten oder es wird separat angewendet.

Informieren Sie sich beim Kauf über die Art der Anwendung und das geeignete Lötmittel.

Wartung und Reinigung

A!WARNUNG! VERLETZUNGSGEFAHR! Ziehen Sie immer den Netzstecker aus der Steckdose und halten Sie das Gerät abkühlen, bevor Sie Arbeiten am Gerät durchführren.

Reinigen Sie das Gerät nach Abschluss der Arbeit.
- Verwenden Sie zur Reinigung des Gehäuses ein Tuch und ggf. ein mildes Reinigungsmittel.
- Verwenden Sie keinesfalls scharfe Gegenstände, Benzin, Lösungs-mittel oder Reiniger, die Kunststoff angreifen.
- Vermeiden Sie, dass Flüssigkeiten in das Innere des Gerätes gelangen.

Service

A! WARMUNG! Lassen Sie ihre Geräte von der Servicestelle oder einer Elektrofachkraft und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.
A WARNUNG! Lassen Sie den Austausch des Steckers oder der Anschlussleitung immer vom Hersteller des Gerätes oder seinem Kundendienst ausführren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

Garantie

Sie erhalten auf这点 Gerät 3 Jahre Garantie ab Kaufdatum. Das Gerät wurde sorgfällig produziert und vor Anlieferung gewissenhaft geprüft.itte bewahren Sie den Kassenbon als Nachweis für den Kauf auf.itte setzen Sie sich im Garantiefall mit ihrer Servicestelle Telefonisch in Verbindung. Nur so kann eine kostenlose Einsendung Ihr Ware gewährleistet werden. These Garantie gilt nur gegenüber dem Erstkäufer und ist nicht übertragbar.

Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler, nicht aber für Verschleibele oder für Beschädigungen an zerbrechlichen Teilen, z.B. Schalter oder Akkus. Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt.

Bei missbrächlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie. Ihr gesetzlichen Rechte werden durch diese Garantie nicht eingeschlossen.

DE

Schraven

Service- und Dienstleistungs GmbH

Gewerbering 14

(14 Ct/Min. aus dem dt. Festnetz

ggf. abweichende Preis

aus den Mobilfunknetzen)

Fax: [phone]

e-mail: [e-mail]

AT

Kompernass Service Österreich

Tel.: [phone] (0,20 EUR/min.)

e-mail: [e-mail]

CH

Die Verpackung und das Verpackungsmaterial bestehen ausschließlich aus umweltfreundlichen Materialien. Sie können in den örtlichen Behältern entsorgt werden.

Werfen Sie Elektrogeräte nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2002/96/EC über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht,müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfahren Sie bei ihrer Gemeinde- oder Stadtverwaltung.

- Konformitätserklung/Hersteller C€

Wir, Kompernaß GmbH, Burgstr. 21,

D-44867 Bochum, Deutschland, erklaren hiermit für diesen

Produkt die Übereinstimmung mit folgenden EG-Richtlinien:

EG-Niederspannungsrichtlinie (2006/95/EC)

Elektromagnetische Verträglichkeit (2004/108/EC)

Gerätotyp/Bezeichnung:

Feinlötkolben mit Multifunktionshalterung

Bochum, 30.06.2009

Hans Kompernaβ

• Geschäftsführer -

Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.

IAN:33381

KOMPERNASS GMBH

Burgstraße 21

D-44867 Bochum
