DW12-CBE6 I - Geschirrspüler HAIER - Kostenlose Bedienungsanleitung

Produkttyp	Freistehender oder integrierbarer Geschirrspüler
Marke	HAIER
Modell	DW12-CBE6 I
Breite	60 cm
Tiefe	60 cm
Höhe	85 cm
Fassungsvermögen	12 Standardgedecke
Netzspannung	220-240 V ~ 50 Hz
Gesamtleistungsaufnahme	1950 W
Wasserdruck	0,03 - 0,6 MPa
Aufstellungsart	Freistehend oder integrierbar (mit Frontplatte)
Anzahl der Programme	7 (Intensiv, Normal, Leicht, Gläser, Kurz, Einweichen, Tellerwärmer)
Sonderfunktionen	Startzeitvorwahl (2-12 h), 3-in-1-Option, einstellbarer Wasserenthärter
Wasseranschluss	Kalt- oder Warmwasser (max. 60°C)
Filter	Mehrstufiger Filter, reinigbar
Sprüharme	3 Arme (oben, unten, dritter)
Sicherheit	Leckageerkennungssystem, Kindersicherung (nicht angegeben), automatische Absperrung bei Türöffnung
Geräuschpegel	Nicht angegeben (geschätzt 45-50 dB)
Energieeffizienzklasse	Nicht angegeben (geschätzt A+)
Wasserverbrauch pro Zyklus	Variiert je nach Programm (ca. 12-15 L)
Korbmaterial	Beschichteter Stahl, herausnehmbarer Besteckkorb
Pflege	Regelmäßige Reinigung der Filter und Sprüharme, Entkalkung empfohlen
Ersatzteile	Erhältlich über den autorisierten Haier-Kundendienst
Reparierbarkeit	Reparaturindex nicht angegeben (geschätzt 7/10)

Häufig gestellte Fragen - DW12-CBE6 I HAIER

Wie stelle ich die Wasserhärte am Geschirrspüler Haier DW12-CBE6 I ein?

Um die Wasserhärte einzustellen, schrauben Sie den Deckel des Salzbehälters ab. Drehen Sie den inneren Ring gegen den Uhrzeigersinn, um den Salzverbrauch zu erhöhen (Stellung +), oder im Uhrzeigersinn, um ihn zu verringern (Stellung -). Beachten Sie die Härtetabelle in der Anleitung, um die richtige Einstellung zu wählen.

Was tun, wenn die Salzanzeige leuchtet bleibt?

Die Salzanzeige leuchtet, um anzuzeigen, dass Salz nachgefüllt werden muss. Füllen Sie den Behälter mit speziellem Geschirrspülsalz (ca. 2 kg) und stellen Sie sicher, dass der Deckel fest verschraubt ist. Bleibt die Anzeige an, überprüfen Sie die Einstellung der Wasserhärte.

Wie verwende ich 3-in-1-Tabs mit diesem Geschirrspüler?

Drücken Sie vor dem Start des Programms die Taste '3 in 1' am Bedienfeld. Dadurch werden die Anzeigen für Salz und Klarspüler deaktiviert. Achten Sie darauf, keinen zusätzlichen Klarspüler hinzuzufügen, da die Tabs bereits enthalten.

Warum startet mein Geschirrspüler nicht?

Überprüfen Sie, ob der Stecker eingesteckt ist, kein Stromausfall vorliegt, die Tür richtig geschlossen ist, der Ein-/Aus-Schalter auf 'Ein' steht und der Wasserhahn geöffnet ist. Wenn das Problem weiterhin besteht, lesen Sie den Abschnitt zur Fehlerbehebung in der Anleitung.

Wie reinige ich die Filter des Geschirrspülers Haier DW12-CBE6 I?

Ziehen Sie am Filtergriff am Boden des Innenraums, um die gesamte Einheit zu entfernen. Spülen Sie den halbkreisförmigen Filter (A) und den Feinfilter (B) unter fließendem Wasser ab. Reinigen Sie sie bei Bedarf mit einer Bürste. Bauen Sie sie gemäß der Abbildung in der Anleitung wieder ein. Es wird empfohlen, dies mindestens einmal im Monat zu tun.

Was bedeutet das schnelle Blinken einer Programmanzeige?

Ein schnelles Blinken weist auf eine Betriebsstörung hin. Wenn die Anzeige des Programms 'Einweichen' blinkt, brechen Sie das Programm ab, indem Sie den Programmwähler 3 Sekunden lang drücken, und überprüfen Sie die Wasserversorgung. Wenn eine andere Anzeige blinkt, schalten Sie das Gerät aus und wenden Sie sich an einen autorisierten Techniker.

Wie stelle ich die Startzeitvorwahl bei diesem Modell ein?

Öffnen Sie die Tür teilweise, drücken Sie die Taste für die Startzeitvorwahl (J), um eine Verzögerung von 2, 4, 6, 8, 10 oder 12 Stunden zu wählen. Die entsprechende Anzeige leuchtet auf. Schließen Sie die Tür, um den Countdown zu starten. Das Programm startet automatisch nach Ablauf der Verzögerung.

Kann ich den Geschirrspüler an Warmwasser anschließen?

Ja, dieser Geschirrspüler kann an Warmwasser (max. 60°C) angeschlossen werden. Verwenden Sie den gleichen Anschlusstyp wie für Kaltwasser. Die Programmdauer verkürzt sich um etwa 15 Minuten, aber die Spülleistung kann etwas geringer sein.

Wie vermeide ich weiße Flecken auf dem Geschirr nach dem Spülen?

Weiße Flecken sind oft auf zu viel Kalk oder eine falsche Einstellung des Klarspülers zurückzuführen. Überprüfen Sie den Salz- und Klarspülerstand und stellen Sie die Dosierung des Klarspülers (Schraube unter dem Deckel) auf eine höhere Stufe. Wenn das Problem weiterhin besteht, reduzieren Sie die Menge des Reinigungsmittels.

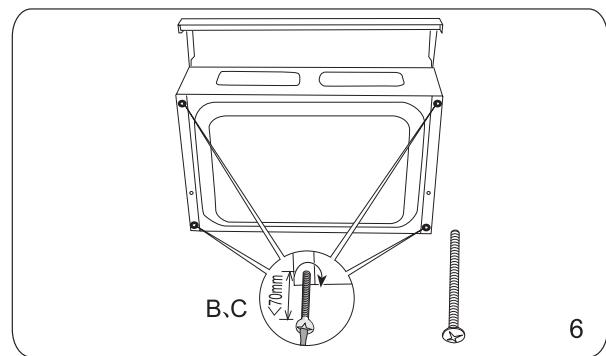

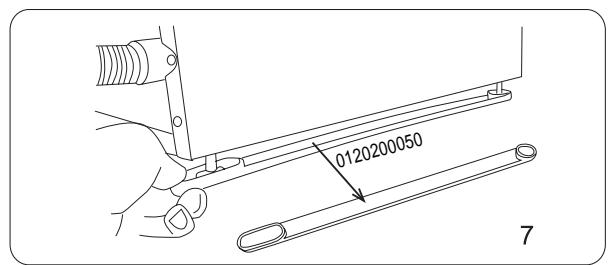

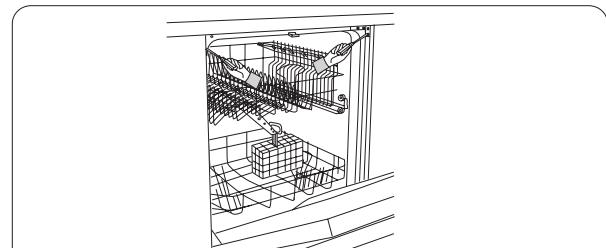

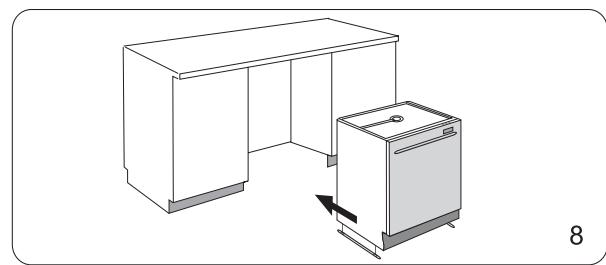

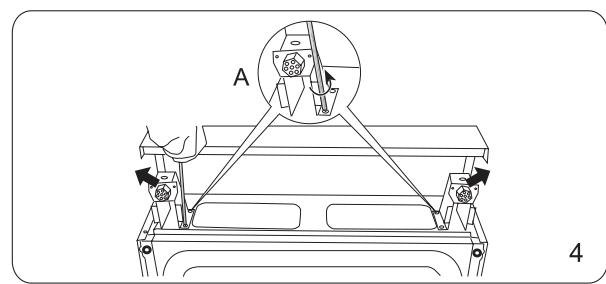

Wie installiere ich den Geschirrspüler als integrierbares Gerät?

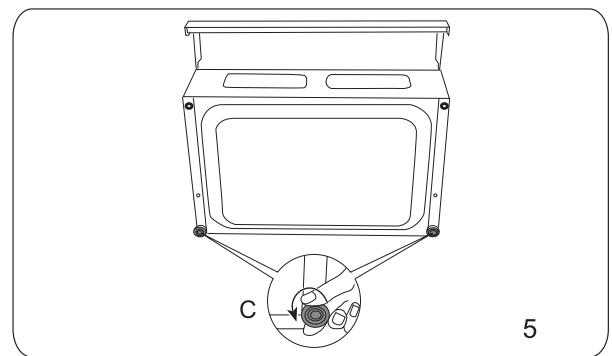

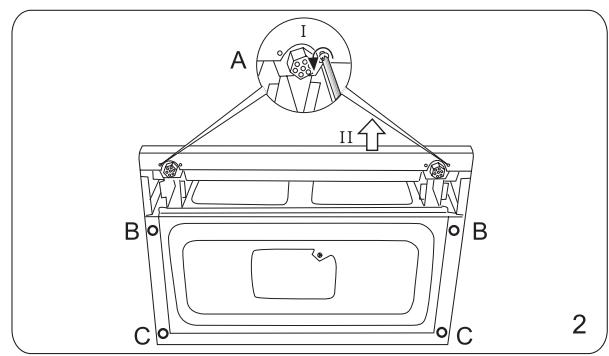

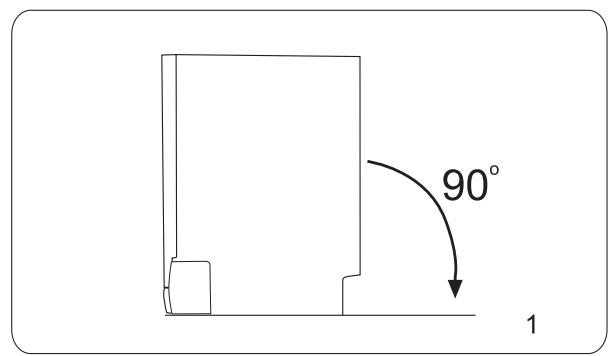

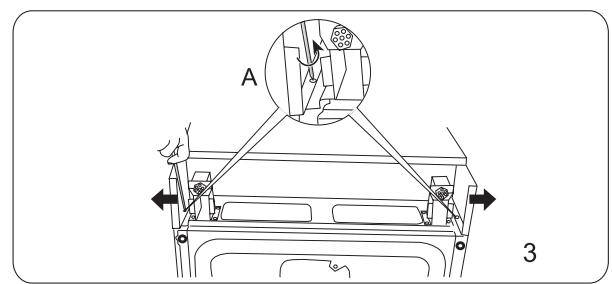

Entfernen Sie die Arbeitsplatte (siehe Anleitung), um sie unter einer Arbeitsplatte zu integrieren. Befestigen Sie die Haltelaschen an den Seiten. Stellen Sie sicher, dass die Rückseite des Geräts an der Wand anliegt und es waagerecht ausgerichtet ist (Füße einstellen). Schließen Sie die Zu- und Ablaufschläuche korrekt an. Die Steckdose muss zugänglich bleiben.

BEDIENUNGSANLEITUNG DW12-CBE6 I HAIER

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Gesundheit wird durch falsches Entsorgen gefährdet.

Weitere Informationen über das Recycling dieser Produkte erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Die Sicherheit - Eine gute Gewohnheit und unsere Verpflichtung

HINWEIS

Lesen Sie bitte die Bedienungsanleitung aufmerksam durch, da sie wichtige Angaben über die Installation, Anwendung und Wartung des Gerätes enthält.

Dieses Gerät entspricht den folgenden EU-Richtlinien:

• 73/23/EWG vom 19. Februar 1973 (Niederspannung) sowie späteren Änderungen;
• 89/336/EWG vom 3. Mai 1989 (EMV) sowie späteren Änderungen.
• Bitte sorgen Sie für eine vorschriftsmäßige Entsorgung des Verpackungsmaterials.
• Kontrollieren Sie das Gerät nach dem Auspacken auf Transportschäden. Im Zweifelsfalle wenden Sie sich bitte an einen qualifizierten Techniker.
• Der Geschirrspüler ist nur zum Spülen von Haushalts- und Kochgeschirr gedacht und sollte nur von Erwachsenen benutzt werden. Bitte beachten Sie die folgenden Vorschriften für den Einsatz dieses Gerätes:
• Berühren Sie den Geschirrspüler niemals mit feuchten Händen oder Füßen;
• Verwenden Sie niemals Verlängerungskabel oder Vielfachstecker;
• Das Stromversorgungskabel darf bei der Installation niemals zu stark oder in gefährlicher Weise verbogen oder gequetscht werden;
• Trennen Sie das Gerät stets von der Stromversorgung, wenn es nicht vorschriftsmäßig funktioniert oder gewartet werden muss.
• Halten Sie Kinder von Spülmitteln und dem offenen Geschirrspüler fern.
• Das Gerät darf nicht im Freien aufgestellt werden, selbst wenn es unter einem Dach steht; es ist außerdem gefährlich, den Geschirrspüler Witterungseinflüssen einschließlich Regen auszusetzen.
• Berühren Sie niemals die Heizelemente während oder nach einem Spülgang.
• Lehnen Sie sich niemals auf die offene Tür oder setzen Sie sich darauf, da der Geschirrspüler sonst umkippen könnte.
• Bei Störungen am Gerät müssen Sie immer zuerst die Wasserversorgung zum Gerät abstellen und den Stecker aus der Steckdose ziehen. Ziehen Sie dann den Abschnitt "Störungssuche" zu Rate. Wenn Sie das Problem nicht selbst lösen können, wenden Sie sich bitte an Ihre Kundendienststelle.
• Der Geschirrspüler darf nur von geschultem Fachpersonal repariert werden.
• Ausgediente Geräte müssen vorher durch Durchtrennen des Stromkabels und Entfernen des Türschlosses unbrauchbar gemacht werden.
• Das Gerät muss so aufgestellt werden, dass der Stecker erreichbar bleibt.
• Bei Aufstellung auf einem Teppich darf dieser nicht die Türöffnung behindern.
• Wenn das Stromkabel beschädigt ist, muss es durch ein Spezialkabel ersetzt werden, das beim Hersteller oder bei Ihrer Kundendienststelle erhältlich ist.

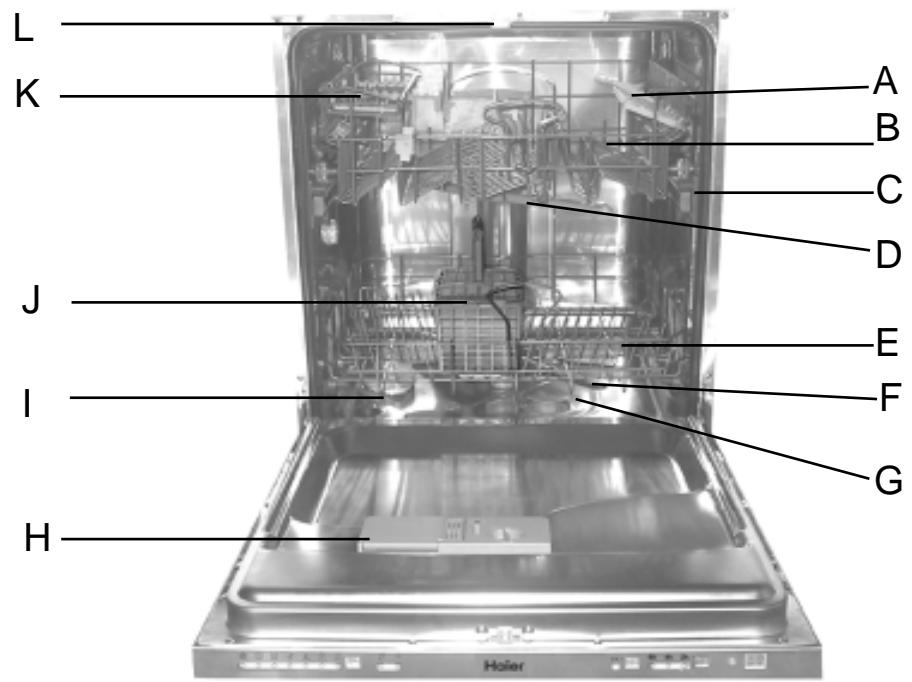

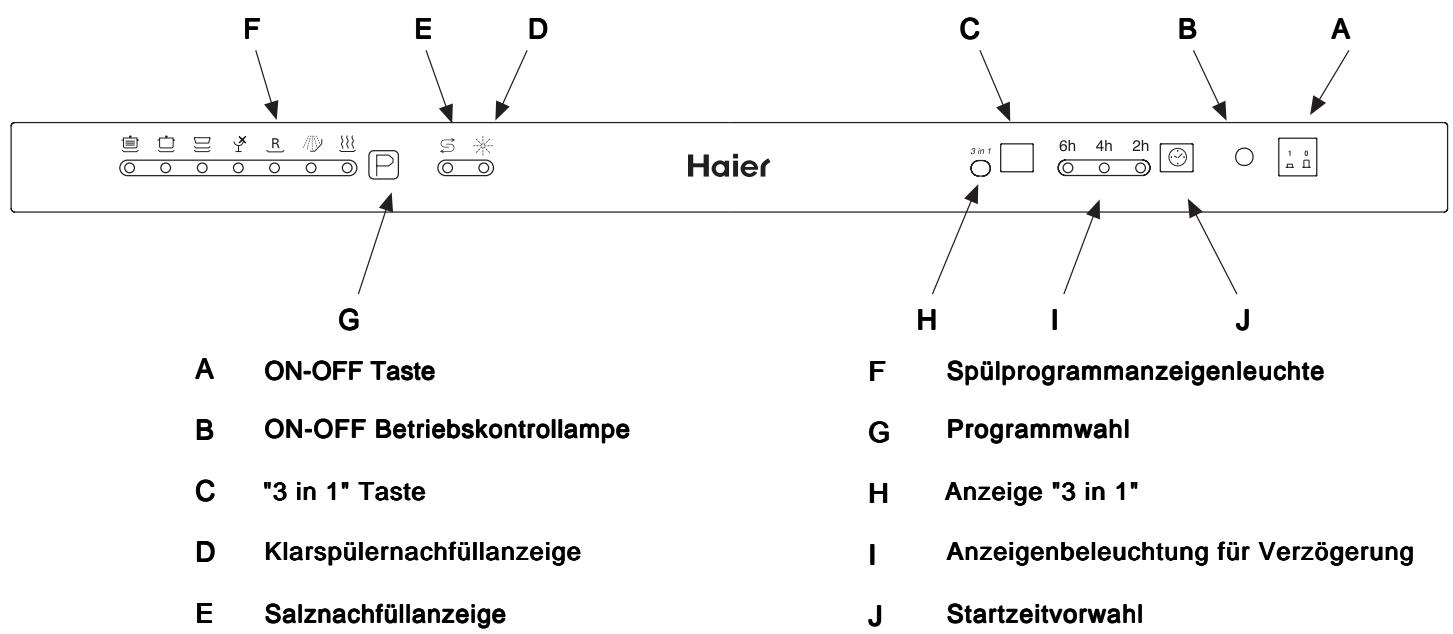

Aus der Nähe betrachtet (Schalterblende)

Ablage für Teetasse

G Filtrereinsatz

B Oberer Korb

H Reiniger- und Klarspülbehälter

C Höhenverstellung des Korbes

I Salzbehälterdeckel

D Oberer Sprüharm

J Stäbchenkorb

E Unterer Korb

K Messerhalter

F Unterer Sprüharm

L Dritter Sprüharm

Technische Daten

Breite	60 cm
Tiefe	60 cm
Höhe	85 cm
Fassungsvermögen	12 Maßgedecke
Anschluß-Wasserdruck	0.03-0.6MPa
Betriebsspannung	220-240V~ 50Hz
Leistung	1950W

.13.

Salz

Salz

Der Kalkgehalt des Wassers variiert von Ort zu Ort. Je höher der Kalkgehalt, desto höher die Wasserhärte. Würde hartes Wasser in den Geschirrspüler eingelassen werden, käme es zu Ablagerungen auf dem Geschirr.

Dank des Entkalkers, in den das Geschirrspüler-Spezialsalz eingefüllt werden muß, wird das Wasser vom Kalk befreit.

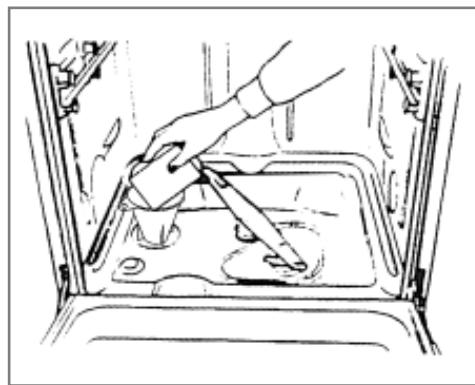

Einfüllen des Salzes in den Entkalker

Verwenden Sie nur Spezialsalz für Geschirrspüler.

Der Salzbehälter befindet sich unter dem unteren Korb und wird wie folgt gefüllt:

• Nehmen Sie den unteren Korb heraus und schrauben Sie den Deckel des Behälters ab.
• Wenn der Salzbehälter zum ersten Mal gefüllt wird, muß er zuerst mit Wasser gefüllt werden.
• Füllen Sie mit Hilfe des Trichters ca. 2 kg Salz ein. Dabei tritt etwas Wasser aus dem Salzbehälter aus.
• Schrauben Sie den Deckel des Salzbehälters wieder an.

Der Salzbehälter muß nachgefüllt werden, sobald die sich auf der Schalterblende befindende Nachfüllanzeige aufleuchtet. Um Rostbildung zu vermeiden, füllen Sie das Salz am besten kurz vor einem kompletten Spülgang hinzu.

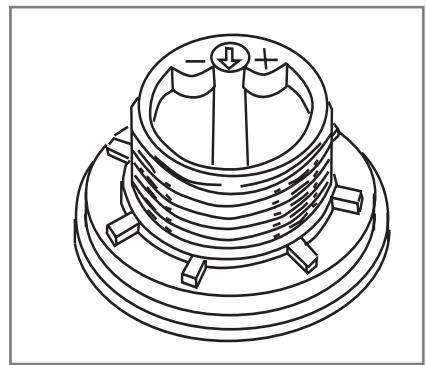

Einstellen des Salzverbrauchs

Der Geschirrspüler ist für das Einstellen des Salzverbrauchs je nach Härtebereich des Wassers vorbereitet, so daß der Salzverbrauch auf ein notwendiges Minimum optimiert und individuell gestaltet werden kann.

Zum Einstellen verfahren Sie wie folgt:

• Schrauben Sie den Stöpsel des Salzvorratsbehälters ab.
• Auf dem Rand des Behälters befindet sich ein Pfeil (siehe nebenstehende Abbildung).
• Drehen Sie den Pfeil entgegen dem Uhrzeigersinn von "-" nach "+"", je nach Härte des verwendeten Wassers.

Wir empfehlen, die Einstellung nach dem folgenden Schema vorzunehmen:

Wasserhärte
Niveau	0fH	0dH	mmol/l	Positions-wähler	Gramm/Spülgan-g	Reichweite(Sprüngläuen/kg)
1	0 14	0 17	0 1,7	/	0	/
2	14 36	18 44	1,8 4,4	" - "	20	60
3	36 71	45 89	4,5 8,9	MED	40	40
4	>71	>89	>8,9	" + "	60	25

Reiniger

Der Einsatz spezifischer Reiniger für Geschirrspüler garantiert bessere Reinigungsergebnisse. Füllen Sie den Reiniger vor Beginn des Spülgangs gemäß den Anweisungen des Abschnitts "Programm-Tabelle" ein. Der Reinigerbehälter befindet sich auf der Innenseite der Tür.

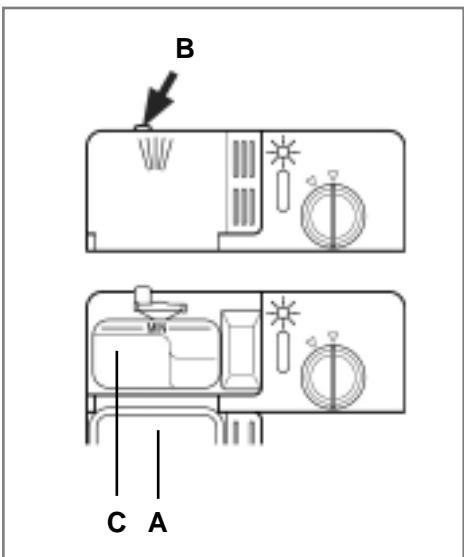

Einfüllen des Behälters

Drücken Sie die Taste "B", um den Deckel "A" zu öffnen. Füllen Sie den Reiniger für den Spülgang in Mulde "C" ein. Drücken Sie nach dem Einfüllen des Reinigers den Deckel fest zu, so dass er einrastet.

Achtung:

Um das Einrasten des Deckels zu erleichtern, säubern Sie die Kammerkanten vor dem Verschließen von eventuellen Reinigerresten.

Klarspüler

Die Verwendung des Klarspülers fördert das Trocknen und verleiht Ihrem Geschirr strahlenden Glanz. Der Klarspüler befindet sich im Türinneren und muss nach ungefähr jeweils 80 Spülgängen neu aufgefüllt werden; (bei den mit einer Nachfüllanzeige bestückten Modellen wird der Klarspüler eingefüllt, wenn die entsprechende Kontrollleuchte aufleuchtet).

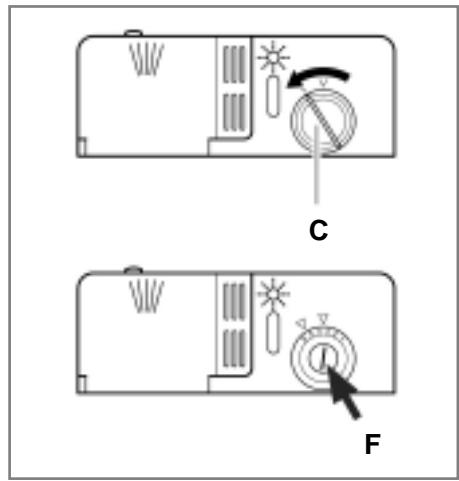

Einfüllen des Klarspülers

Drehen Sie den Deckel "C" des Klarspülerbehälters ab und füllen Sie den Klarspüler ein. Achten Sie beim Einfüllen darauf, dass kein Klarspüler überläuft. Der Klarspüler kann durch Regulieren (mittels eines Schraubenziehers) des sich unter dem Deckel befindenden Reglers "F" dosiert werden. Es sind 6 verschiedene Einstellungen möglich, normalerweise ist er auf Pos. 3 voreingestellt.

Wichtig:

Eine geeignete Klarspüler-Dosierung ermöglicht ein optimales Trocknen.

Sollten auf dem Geschirr nach dem Spülen Wassertropfen oder Flecken zurückbleiben, muss der Dosierer höher eingestellt werden. Sollten auf dem Geschirr weiße Streifen zurückbleiben, muss die Dosierung niedriger eingestellt werden.

Einsortieren des Geschirrs

Entfernen Sie die gröbsten Speisereste, bevor Sie das Geschirr in die Körbe einsortieren, damit der Filter nicht verstopft, was die Reinigungskraft herabsetzen würde. Stark verschmutzte Töpfe und Pfannen mit angetrockneten Speiseresten sollten vorher eingeweicht werden. Sie vermeiden hierdurch, Spülgänge wiederholen zu müssen. Ziehen Sie die Körbe ganz heraus, Sie erleichtern sich hierdurch das Einsortieren des Geschirrs.

Sortieren Sie in den unteren Korb Geschirr wie:

Töpfe, Deckel, flache und tiefe Teller, wie auf den Abbildungen veranschaulicht.

Servierteller und große Deckel sollten an den Seiten des Korbes einsortiert werden, und zwar so, dass der obere Sprüharm nicht blockiert wird.

• Töpfe, Salatschüsseln usw. müssen immer umgedreht, d.h. mit dem Boden nach oben gelegt werden;
• Große Töpfe sollten schräg einsortiert werden, damit das Wasser besser ablaufen kann;
• 2 der Tellerhalter im Unterkorb können Sie umklappen, 2 ganz herausnehmen. Sie erhalten dann mehr Platz für große Geschirrteile (siehe Abb. A).
• Der Besteckkorb kann zweigeteilt werden (siehe Abb. B). Ist nur weniger Besteck zu spülen, kann somit eine Korbhälfte entfernt werden. Hierdurch gewinnen Sie Platz für Ihre Töpfe und kann auf Wunsch auch in den oberen Korb gestellt werden.
• Sortieren Sie das Besteck immer mit dem Griff nach unten in den Besteckkorb. Der Besteckkorb ist seitlich mit Schlitzen versehen, die für Teelöffel und -gabeln vorgesehen sind. Besonders langes Besteck sollte nur in den vorderen Bereich des oberen Korbes eingelegt werden.

Was gehört in den oberen Korb

Sortieren Sie in den oberen Korb das empfindliche und leichte Geschirr wie Gläser, Tee- und Kaffeetassen, Untertassen und Teller, flache Schüsseln, leicht verschmutzte flache Töpfe und Pfannen.

• Sortieren Sie das Geschirr so ein, dass es durch den Wasserstrahl nicht umgeworfen werden kann.

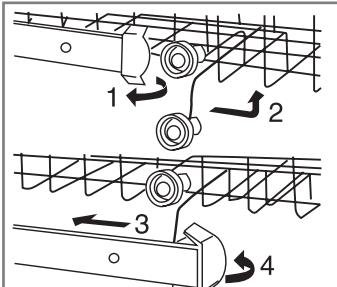

• Der obere Korb ist höhenverstellbar (siehe Abb. C).

Stellen Sie den Oberkorb höher, um mehr Raum für die Unterbringung von Tellern, Töpfen etc. in dem unteren Korb zu haben.

Regal

Stellen Sie Gläser und andere Haushaltswaren mit längerem Stiel auf das Regal, um das Stören anderer Waren zu vermeiden.

Setzen Sie Glaswaren, Tassen und kleine Schüsseln auf das zusätzliche Tassenregal, welches je nach Bedarf ausgebaut oder eingebaut werden kann. (Siehe Abb.D)

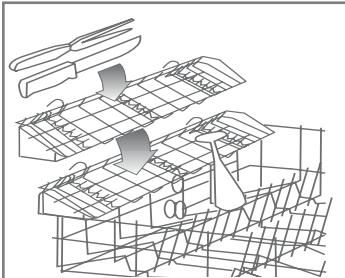

Messerhalter

Der Messerhalter ist speziell für lange Messer und Gabeln konstruiert.

• Bringen Sie den Messerhalter an der richtigen Position des Obergestells an, und legen Sie die langen Messer und Gabeln auf den Messerhalter zur Reinigung. (Siehe Abb.E)

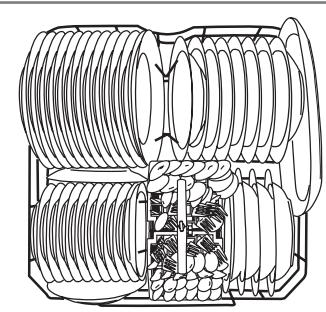

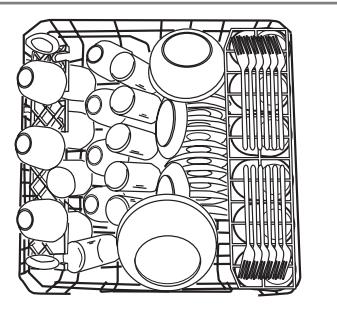

Unterer Korb Oberer Korb

12 Maßgedecke

A3

A1

A2

A4

Abb.A Abb.B

Abb.C

Abb.D

Abb.E

Ein Gerät starten

Nachdem Sie alle vorstehend aufgeführten Installationsschritte durchgeführt haben, drehen Sie den Wasserhahn ganz auf; öffnen Sie teilweise die Tür der Geschirrspülmaschine, und drücken Sie dann die ON-OFF-Taste "A" auf dem Bedienfeld. Die Anzeigelampe "B" leuchtet auf. An diesem Punkt ist die Geschirrspülmaschine nun eingeschaltet und bereitet sich vor, programmiert zu werden.

Spülprogramm einstellen und starten

Wählen Sie den gewünschten Zyklus, indem Sie die Zyklusvorwahltaste "G" drücken. Wenn die Lampe der Programmanzeige "F" anfängt, hintereinander zu blinken, dann wählen Sie bitte das von Ihnen gewünschte Spülprogramm (wenn Sie zum ersten Mal diese Vorrichtung bedienen, schlagen Sie bitte die Spülprogrammtabelle in der Anleitung nach).

Siehe die Spülprogrammtabelle in der Anleitung nach.

Schließen Sie jetzt die Tür. Nach einigen Minuten wird ein kurzes akustisches Signal ertönen. Nun hat das Spülprogramm begonnen und kann nicht mehr modifiziert werden. Falls dies jedoch nötig ist, dann schauen Sie unter dem Punkt "Unterbrechung oder Änderung des Spülprogramms nach Start des Spülablaufes" nach. Die Beendigung des Spülprogramms wird durch ein akustisches Signal angezeigt und die Spülprogrammanzeigenleuchte "F" schaltet sich ab.

Unterbrechung oder Änderung eines Spülprogramms nach Start des Spülablaufs

Um einen aktiven Waschvorgang zu löschen oder abzuändern (bei geöffneter Tür), ist es notwendig, das vorherige Programm zu löschen, indem Sie die Taste "G" (siehe Markierung mit "G") für 3 Sekunden gedrückt halten. Zur Bestätigung ertönt ein kurzes akustisches Signal.

Wenn der Löschvorgang erfolgreich war, pumpt die Maschine Wasser ab. Sobald der Abpumpvorgang beendet ist, steht die Geschirrspulmaschine zur erneuten Programmierung bereit.

Voraussetzung: Ein bereits gestartetes Spülprogramm kann nur geändert werden, wenn es erst kurzzeitig in Betrieb ist. Andernfalls ist das Reinigungsmittel bereits benutzt bzw. hat die Geschirrspülmaschine schon das Spülwasser abgelassen. In einem solchen Fall muss der Spülmittelbehälter wieder aufgefüllt werden (siehe Abschnitt "Einfüllen des Behälters").

Um ein bereits gestartetes Spülprogramm zu ändern, öffnen Sie zuerst die Tür und drücken Sie dann die ON-OFF-Taste "A". Befolgen Sie dann die Anweisungen im vorherigen Absatz "Ein Gerät starten", "Spülprogramm einstellen und starten", um ein neues Spülprogramm einzustellen.

Wenn Sie einige Töpfe oder Schüsseln vergessen haben

Durch die Öffnung der Tür kann das Spülprogramm unterbrochen werden. Wenn die Tür wieder geschlossen wird, fängt nach 30 Sekunden das Programm automatisch an wieder zu laufen.

Nach Ablauf des Spülprogramms

Nach Ende des Spülprogramms ist ein sechsmaliges Signalton zu hören, welcher anzeigt, dass der Spülvorgang beendet ist; die Spülprogrammlampe (F) schaltet sich daraufhin aus.

Schalten Sie die Taste ON-OFF aus. Drehen Sie den Wasserhahn zu und öffnen Sie die Tür. Warten Sie ein paar Minuten, bevor Sie das Geschirr ausladen, da es zu Beginn noch sehr heiß ist. In diesem Zustand kann das Geschirr wesentlich leichter zerbrechen. Außerdem trocknet das Geschirr so besser.

Einstellung der Startzeitvorwahl

Öffnen Sie die Tür von der Geschirrspülmaschine teilweise, wenn der Knopf "J" gedrückt ist (siehe dazu "Aus der Höhe betrachtet (Schalterblende)"). Die Startzeitverzögerung für das Spülprogramm kann für 2, 4, 6, 8, 10 oder 12 Stunden eingestellt werden. Drücken Sie den Knopf, bis das Licht "I" aufblinkt und die Startzeitvorwahl anzeigt.

Nach der Wahl der Startzeit können Sie das Spülprogramm einstellen. Die Bedienungshinweise werden im Abschnitt "Einstellung des Spülprogramms..." erklärt.

Sobald ein kurzes akustisches Signal erklingt, beginnt die Zeit der Startverzögerung nach unten zu zählen. Während dieser Periode blinkt die Anzeige der Startzeitvorwahl (I) auf. Am Ende der Verzögerungszeit stoppt das Aufblinken und das Programm startet automatisch.

Achtung:

a) Während der Verzögerungsperiode kann keine der vorhergewählten Einstellungen modifiziert werden. Wenn es nötig ist, können Sie die Taste ON-OFF "A" auf dem Bedienfeld drücken, um das Programm ganz abzustellen. b) Wenn während der Verzögerungsperiode die Tür geöffnet wird, stoppt der Countdown automatisch. Sobald die Tür wieder geschlossen wird, beginnt die Maschine wieder zu laufen.

Option Oberkorbsprülen

Taste "3 in 1"

Diese Taste (siehe das Kapitel "Aus der Nähe betrachtet (Bedienblende)", Buchstabe "C") wird gebraucht, wenn der Kunde das "3 in 1" Waschmittel verwendet.

Der Gebrauch von "3 in 1" Kombiprodukten ersetzt den Gebrauch von Klarspülmittel und die Salzzugabe. Es ist deshalb sinnvoll, die Klarspülmittelbeigabe auszuschalten. Bitte beachten Sie, dass nur wenige Geschirrspülmaschinen über eine solche Möglichkeit verfügen. Wählen Sie die niedrigste Einstellung der Wasserhärte.

Sollten Sie sich entscheiden, zum Gebrauch eines gewöhnlichen Spülmittelsystems zu wechseln, möchten wir Sie auf Folgendes hinweisen:

1. Füllen Sie erneut die Behälter für Salz und Klarspülmittel. 2. Regulieren Sie die Einstellung der Wasserhärte auf die höchste Stufe und halten Sie die Maschine unbeladen drei normale Waschphasen durchlaufen. 3. Stellen Sie erneut die Wasserhärte gemäß den Angaben Ihres Wohnortes ein (wie im Handbuch angegeben).

Beachten Sie bitte

Legen Sie die Tabs nicht in das Becken der Abwaschmaschine oder in den Besteckkorb, da sonst das Waschergebnis nicht zufriedenstellend ist. Die Tabs sollen in den Spülmitteldosierer gelegt werden.

Programmtabelle

Programm	Hinweise zur Wahl des Programmes	Beschreibung des Spülgangs	Reinigungs-mittel	Spülmittel
Starkspülpro grammm	Stark verschutztes Geschirr, sowie Pfannen und Töppe (nicht geeignet für empfindliches Geschirr).	Vorsprüng mit warmem Wasser. Verlängerter Spülgang bei 70°C. Nachspänen mit kaltem Wasser. Nachspänen mit heißen Wasser. Trocknen.	30g
Normal Programm	Normal verschutztes Geschirr, Töppe und Pfannen. Programm für den tätiglichen Abwasch.	Zwei Vorwäsen mit kaltem Wasser. Verlängerter Spülgang bei 55°C. Nachspänen mit kaltem Wasser. Nachspänen mit heißen Wasser. Trocknen.	30g
Verkürztes Programm (IEC-EN 50242)	Normal verschutztes Geschirr und Töppe ohne angetrocknete Speisereste.	Vorsprüng mit kaltem Wasser. Verlängerter Spülgang bei 50°C. Nachspänen mit kaltem Wasser. Nachspänen mit heißen Wasser. Trocknen.	5g+25g	(5)
Schonprogr. fürGläser	Kurzes Sparprogramm für temperaturempfindliches,(sofort nach dem Gebrauch zu reinigendes Geschirr.	Spülgang bei 60°C. Mit warmem Wasser klarspänen. Nachspänen mit heißen Wasser. Trocknen.	15g
Schnellspül programm	Sparprogramm für nicht stark verschutztes Geschirr ohne angetrocknete Speisereste.Kein Trockenprogram.	Kurzes Spülen mit 40°C. Klarspänen.	15g
Einweichen	Kurzes Absprülen des Geschirrs und der Topfe, die später gereinigt werden sollen.	Kurzes Kalt-Abspänen, um das Trocknen von Speiseresten zu vermeiden.
Heißes Spülen	Heisses Spülen und Trocken des Tischgeschirrs.	Heißes Spülen

Energiespartipps

• Schalten Sie den Geschirrspüler erst ein, wenn er voll beladen ist. Sie sparen hierdurch wertvolle Energie. Schalten Sie evtl. das Einweichprogramm ein, um Geruchsbildung oder ein Antrocknen der Speisereste zu vermeiden.
• Wählen Sie das geeignete Programm: Die Wahl des Programms hängt von der Art des Geschirrs und dessen Verschmutzungsgrad ab.

So halte ich das Gerät in Topform

Nach jedem Spülgang

Drehen Sie nach jedem Spülgang den Wasserhahn zu und halten Sie die Tür Ihres Geschirrspülers angelehnt, um die Bildung von Feuchtigkeit oder Gerüchen im Geräteinneren zu vermeiden.

Netzstecker aus der Steckdose ziehen

Ziehen Sie vor jeder Reinigung bzw. Wartungsarbeiten den Netzstecker aus der Steckdose.

Keine Lösungs- oder Scheuermittel verwenden

Reinigen Sie die äußeren Gehäuseteile des Gerätes weder mit Lösungs- noch mit Scheuermitteln, sondern mit einer warmen, milden Seifenlauge.

Eventuelle Flecken auf den inneren Gehäuseteilen sind mit einem mit Wasser und etwas Essig angefeuchteten Tuch oder mit einem Spezialreiniger für Geschirrspüler zu entfernen.

Reinigung und Pflege

Filter

Um optimale Spülergebnisse zu gewährleisten, sind die Filter regelmäßig zu reinigen.

Die Spüllauge wird dank der Filter von Speiseresten befreit, so dass das Wasser gereinigt wieder in den Umlauf gebracht wird. Aus diesem Grunde sollen die im Filtereinsatz und im halbrunden Filter "A" zurückgehaltenen groben Speisereste nach jedem Spülprogramm unter fließendem Wasser entfernt werden. Ziehen Sie den Filtereinsatz am Griff nach oben heraus. Mindestens einmal monatlich sind sämtliche Filter, d.h. der Filter "A" und der Mikrofilter "B", gründlich zu reinigen.

Reinigen Sie beide mit Hilfe einer Reinigungsbürste.

Setzen Sie dann die zwei Teile, wie in der Abbildung gezeigt, wieder zusammen.

Der Geschirrspüler darf niemals ohne Filter benutzt werden. Das unsachgemäße Einsetzen der Filter kann das Reinigungsergebnis beeinträchtigen oder das Gerät sowie das Geschirr beschädigen.

• Dosieren Sie die Reinigungsmittelmenge richtig: Durch Einfüllen von zu viel Reiniger wird Ihr Geschirr nicht sauberer, Sie belasten hierdurch nur die Umwelt.
• Es ist nicht nötig, das Geschirr vor dem Einsortieren abzuspülen.

Bei einem Umzug

Bei einem Umzug sollte das Gerät möglichst aufrecht transportiert werden, im Notfall kann es auf die Rückseite gelegt werden.

Dichtungen

Eine der Ursachen für die Entstehung von Gerüchen im Innern des Gerätes sind Speisereste, die sich in den Dichtungen festsetzen. Die Dichtungen sollen demnach regelmäßig mit einem feuchten Schwamm gereinigt werden.

Vor den Ferien

Bei längerer Abwesenheit empfehlen wir, einen Spülgang bei leerem Gerät durchlaufen zu lassen; danach den Netzstecker aus der Steckdose ziehen und den Wasserhahn abdrehen. Lassen Sie die Gerätetür angelehnt. Sie schonen hierdurch nicht nur die Dichtungen, sondern vermeiden auch die Bildung von Gerüchen.

Reinigung der Sprüharme

Die Löcher bzw. Schlitze der Sprüharme könnten durch Speisereste verstopft werden. Kontrollieren und reinigen Sie diese regelmäßig (siehe Abschnitt "Aus der Höhe betrachtet" (Innenteile), Buchstabe D-F).

Reinigung des Wassereinlassfilters

Reinigen Sie periodisch den Wassereinlassfilter (siehe Abbildung), der sich am Auslass des Wasserhahns befindet.

Nach dem Schließen des Wasserhahns drehen Sie das Ende des Wasserschlauchs heraus.

Entfernen Sie den Filter und reinigen Sie ihn vorsichtig unter fließendem Wasser. Setzen Sie den Filter dann wieder in den Wasserschlauch ein.

Gibt es ein Problem?

Bevor Sie bei einer eventuellen Störung oder schlechten Leistung des Geräts den Kundendienst anfordern, kontrollieren Sie bitte, ob Sie beim Einschalten des Geräts nicht etwas vergessen haben.

Der Geschirrspüler startet nicht

Bitte kontrollieren Sie, ob:

der Netzstecker korrekt in die Steckdose eingesteckt wurde; kein Stromausfall herrscht;

die Tür richtig geschlossen wurde;

die ON-OFF-Taste auf "ON" steht;

der Wasserhahn aufgedreht wurde.

Der Geschirrspüler lädt kein Wasser

Bitte kontrollieren Sie, ob:

der Wasserhahn aufgedreht und korrekt am Schlauch angeschlossen wurde;

die Wasserzufuhr unterbrochen bzw.

der Druck zu niedrig ist;

der Schlauch eingeklemmt ist;

der Zufuhrschlauch-Filter verstopft ist.

Das Geschirr ist nicht sauber.

Bitte kontrollieren Sie, ob:

der Wasserhahn aufgedreht und korrekt am Schlauch angeschlossen wurde;

die Wasserzufuhr unterbrochen wurde bzw.

der Druck zu niedrig ist;

der Schlauch eingeklemmt ist;

der Zufuhrschlauch-Filter verstopft ist.

Das Wasser läuft nicht ab.

Bitte kontrollieren Sie, ob:

der Ablaufschlauch eingeklemmt ist.

Es bleiben Kalkflecken auf dem Geschirr zurück.

Bitte kontrollieren Sie, ob:

der Stöpsel des Salzbehälters richtig geschlossen wurde;

der Dosierer des Klarspülers korrekt reguliert wurde.

Fehlermeldungen

Die Geschirrspülmaschine ist mit einem Sicherungssystem ausgerüstet, das Operationsprobleme und Fehlfunktionen erkennen kann. Die Fehlfunktionen werden durch das schnelle Aufblinken von einer LED des Programms "F" signalisiert. Wenn die Anzeigenbeleuchtung für das Einweichprogramm (siehe Tabelle für Programme) schnell aufblinkt, kann diese nach der Beschreibung im Abschnitt "Änderung des Programms" abgestellt werden. Dann überprüfen Sie, dass es Wasser in der Leitung gibt und der Wasserhahn schon aufgedreht ist. Wenn die Fehlermeldung immer noch aufblinkt, rufen Sie bitte den technischen Kundendienst an und erklären Sie bitte die Fehlermeldung. Wenn andere Anzeigenbeleuchtungen schnell blinken, schalten Sie bitte den Apparat aus. Rufen Sie auch hier den technischen Kundendienst an und erklären Sie, welche Beleuchtung blinkt.

Sollte Ihr Geschirrspüler trotz aller Kontrollen nicht funktionieren, oder sollten Sie den Fehler nicht beheben können, dann fordern Sie bitte, unter Angabe nachfolgender Daten, den nächstgelegenen, autorisierten Kundendienst an:

• Art der Störung
• Kennnummer des Modells (Mod...) Seriennummer (S/N...), ersichtlich auf dem Schild an der Innenseite der Tür.

Lassen Sie die Fehler niemals durch nicht autorisiertes Personal beheben und verweigern Sie die Installation von Ersatzteilen, wenn es sich nicht um Originalteile handelt.

Installation

Aufstellen

Stellen Sie das Gerät an der gewünschten Stelle auf. Das Gerät kann mit den Seitenteilen, oder mit der Rückseite an angrenzende Möbelteile oder an der Wand angelehnt werden. Der Geschirrspüler ist mit Zufuhr- und Ablaufschläuchen bestückt, die, je nach den Installationsgegebenheiten, sowohl nach rechts als auch nach links geleitet werden können.

Nivellieren

Richten Sie das Gerät mittels der Stellfüße aus. An den Stellfüßen befinden sich Schrauben; durch Anziehen oder Lösen dieser Schrauben können Sie die Höhe des Gerätes variieren. Das Gerät darf auf keinen Fall eine Neigung von mehr als 2 aufweisen. Ein korrektes Nivellieren gewährleistet eine korrekte Betriebsweise des Gerätes.

Anschluss an die Kaltwasserleitung

Schließen Sie den Zufuhrschlauch mittels einer 3/4-Gewindeverbindung an die Kaltwasserleitung an und ziehen Sie die Mutter fest an (siehe Abb. 1).

Einige Modelle sind mit einem "Aquastop"-Wasserschlauch ausgestattet (siehe Abb. 2), in dem der Filter schon im eingefädelten Ende untergebracht ist.

Sollte es sich um neue Leitungen handeln, oder um Leitungen, die für längere Zeit nicht benutzt wurden, dann lassen Sie das Wasser so lange laufen, bis es ganz klar ist. Eventuelle Schmutzreste könnten zu Verstopfung der Zuführleitung führen und zu Schäden am Gerät führen.

Anschluss an die Warmwasserleitung

Das Gerät kann auch an eine Warmwasserleitung angeschlossen werden, solange die Wassertemperatur 60 °C nicht überschreitet. In diesem Fall wird das Spülprogramm um ca. 15 Minuten verkürzt und die Reinigungswirkung etwas verringert.

Der Anschluss an die Warmwasserleitung erfolgt auf dieselbe Weise wie der an die Kaltwasserleitung.

ACHTUNG:

Das Gerät ist an die Wasserversorgung unter Verwendung neuer Schlauchsätze anzuschließen und alte Schlauchsätze werden nicht wiederverwendet.

Überlaufschutz

Der Geschirrspüler ist mit einem System ausgestattet, dank dessen bei einem eventuellen Schaden am Wasserzulaufschlauch oder bei Leckstellen im Innern des Gerätes sofort die Wasserzufuhr unterbrochen wird, wodurch Wasserschäden in Ihrer Wohnung vermieden werden. Sollte das Gehäuse (das stromführende Teile enthält) aus irgendwelchen Gründen beschädigt werden, ist der Netzstecker sofort aus der Steckdose zu ziehen.

Um eine ordnungsgemäße Funktionsweise des Überschwemmungsschutzes zu garantieren, muss das Gehäuse "A" mit dem Wasserzufuhrschlauch ausschließlich in der Stellung wie in Abb. 1 veranschaulicht, angeschlossen werden. Der Zulaufschlauch darf auf keinen Fall durchgeschnitten werden, da er stromführende Teile enthält. Sollte der Schlauch zu kurz sein, muss er durch einen anderen Schlauch von geeigneter Länge ersetzt werden. Einen solchen Schlauch können Sie bei einem Fachhändler oder Ihrer Kundendienststelle erhalten oder bestellen.

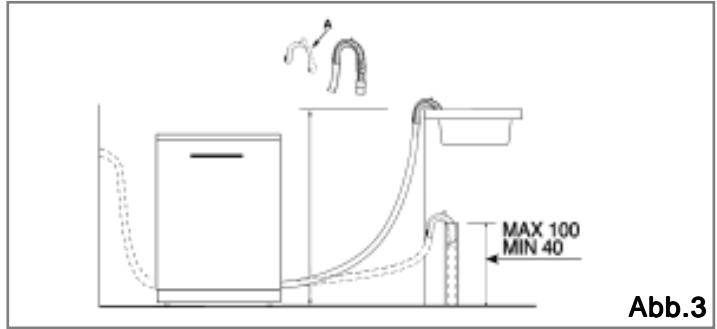

Anschluss des Abwasserschlauches

Stecken Sie den Ablaufschlauch in eine Ablaufleitung mit einem Durchmesser von mindestens 4 cm, oder legen Sie ihn in das Spülbecken; verwenden Sie die mitgelieferte Spezialkrümmung aus Plastik (siehe Abb. 3), um den Schlauch nicht zu knicken oder einzuklemmen. Das Schlauchende muss in einer Höhe von 40 bis 100 cm auslaufen und darauf nicht im Wasser eingetaucht sein.

Achtung:

Die Spezialkrümmung aus Plastik muss fest an der Mauer befestigt werden, um zu vermeiden, dass der Ablaufschlauch abrutscht und so das Wasser außerhalb des Ablaufrohres abläuft.

Elektroanschluss

Stecken Sie den Netzstecker in eine mit einer leistungsfähigen Erdung versehene Steckdose (die Gewährleistung der Sicherheit durch eine Erdung der Anlage ist gesetzlich vorgeschrieben), nachdem Sie sich vergewissert haben, dass die Spannungs- und Frequenzwerte der Netzleitung mit den auf dem Typenschild auf der Innenseite der Tür angegebenen Werten übereinstimmen und dass die Kapazität des Stromkreises, an die das Gerät angeschlossen wird, der auf dem Typenschild angegebenen Strom-Bedarfsspitze des Gerätes entspricht.

Sollte sich die Steckdose, an die das Gerät angeschlossen werden soll, für den an dem Gerät befindlichen Netzstecker nicht eignen, soll Letzterer mit einem geeigneten Netzstecker ersetzt werden, anstatt Adapterstecker oder Ähnliches zu verwenden, die durchbrennen oder sich überhitzen könnten.

Warnung:

Sofern die Vorrichtung als eine Einbau-Einheit installiert ist, muss der Anschlussstecker von der Geschirrspülmaschine greifbar sein, so dass die Instandhaltung gefahrlos durchgeführt werden kann.

Den Deckel der Geschirrwaschmaschine abbauen

Folgende Anweisungen befolgen.

oder Einbau-Geschirrspüler: Befestigung an der Seite

10

Die Spülmaschine startet nicht

Prüfen Sie:

Das Geschirr ist nicht sauber

Prüfen Sie:
