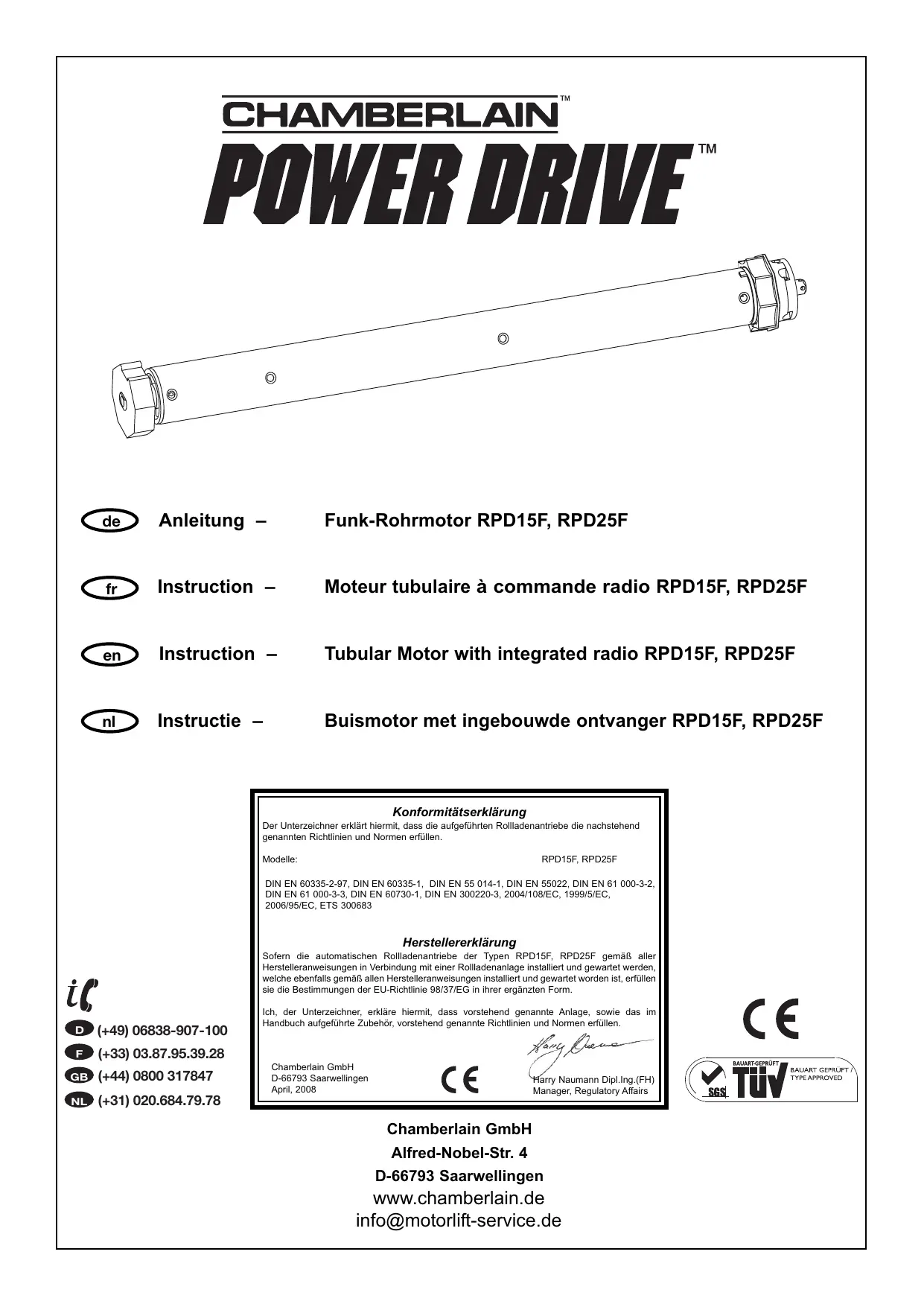

BEDIENUNGSANLEITUNG RPD15F CHAMBERLAIN

Konformitätserklarung

Der Unterzeichner erklart hiermit, dass die aufgeführten Rolladenantriebe die nachstehend genannten Richtlinien und Normen erfüllen.

Modelle:

RPD15F, RPD25F

DIN EN 60335-2-97, DIN EN 60335-1, DIN EN 55 014-1, DIN EN 55022, DIN EN 61 000-3-2, DIN EN 61 000-3-3, DIN EN 60730-1, DIN EN 300220-3, 2004/108/EC, 1999/5/EC, 2006/95/EC, ETS 300683

Herstellererklarung

Sofern die automatischen Rolladenantratie der Typen RPD15F, RPD25F gemäß aller Herstelleranweisungen in Verbindung mit einer Rolladenanlage installiert und gewartet werden, welche bereits gemäß allen Herstelleranweisungen installiert und gewartet worden ist, erfüllen sie die Bestimmungen der EU-Richtlinie 98/37/EG in ihrer ergänzten Form.

Ich, der Unterzeichner, erkläre hiermit, dass vorstehend genannte Anlage, sowie das im Handbuch aufgeführte Zubehör, vorstehend genannte Richtlinien und Normen erfüllen.

Chamberlain GmbH

D-66793 Saarwellingen

April, 2008

Harry Naumann Dipl. Ing.(FH)

WICHTIGE SICHERHEITSHINWEISE FÜR DEN BENUTZER

Achtung! Nichtbeachten kann zu ernsthaften Verletzungen führen.

Arbeiten, einschließlich Wartungsarbeiten, an der Elektroinstallation dürfen nur von autorisiertem Elektro-Fachpersonal durchgeführt werden.

Erlauben Sie Kindern nicht, mit Steuerungen zu speilen.

Überprüfen Sie die Rolladen- oder Sonnenschutzanlage regelmäß auf Verschleiß und Beschädigungen. Beschädigte Anlagen unbedingt bis zur Instandsetzung stilllegen.

Rolladen- oder Sonnenschutzanlage während des Betriebes beobachten.

Rolladen- oder Sonnenschutzanlage stillsetzen und vom Versorgungsnetz trennen, wenn Wartungs- und Reinigungsrarbeiten entweder an der Anlage selbst oder in deren unmittelbarer Höhe durchgeführt werden.

Bitte immer darauf auf achten, dass der Zugang zum Motor auch nach der Installation jederzeit gewährleistet ist.

Ausreichend Abstand zwischen bewegten Teilen und benachbarten Gegenständen sicherstellen.

Quetsch- und Scherstellen sind zu vermeiden und zu sichern.

Beim bedieten der Handsender oder Schalter Vorsicht walten halten.

Bestimmungsgemäß Verwendung

Der Rohrantrieb des Typs RPD15F, RPD25F ist ausschließlich für den Betrieb von Rolladen- und Sonnenschutzanlagen bestimmt.

Er dient zum Öffnen und Schliessen dieser Anlagen und ersetzt somit die Person, die die Anlage bedient. Rohrantriebe dürfen dazu nur in einwandfrei Funktionierende Rolladen- und Sonnenschutzanlagen installiert werden. Schwergängige Anlagen müssen Instand gesetzt und schadhafte Teile ausgetaucht werden.

Nur so kann der sichere Betrieb der Anlagen gewährleistet und Beschädigungen auch bei zeitgesteuerten Öffnungs- und Schliessvorgängen, vermieden werden.

Eine andere oder eine darüber hinausgehende Benutzung gilt nicht als bestimmungsgemäß.

Werden die Steuerungen und Antriebe für andere als die oben genannten Einsatze verwendet oder werden Veränderungen an den Geräten vorgenommen, die die Sicherheit der Anlage beeinflussen, so haftet der Hersteller oder Anbieter nicht für entstandene Personen- oder Sachschäden sowie Folgeschäden.

Für den Betrieb der Anlage oder Instandsetzung sind die Angaben der Betriebsanleitung zu beachten.

Bei unsachgemäßem Handeln haftet der Hersteller oder Anbieter nicht für entstandene Personen- oder Sachschäden sowie Folgeschäden.

Nach der Norm EN 60335-2-97:2000 ist die Netzanschlussleitung der Antriebene innenliegend zu verlagen.

Nach DIN18073 muß der Rolladendeckel weniger zugänglich und abnehmbar sein.

WICHTIGE SICHERHEITSHINWEISE FÜR DEN MONTEUR

Achtung! Nichtbeachten kann zu ernsthaften Verletzungen führen. Sicherheitshinweise der EN 60335-2-97:2000 beachten.

Arbeiten an der Elektroinstallation)durfen nur von qualifiziertem Fachpersonal durchgeführt werden.

Beim Betrieb elektrischer oder elektronischer Anlagen und Geräte stehen bestimmte Bauteile unter gefährlicher elektrischer Spannung. Bei unqualifiziertem Eingreifen oder Nichtbeachtung der Warnhinweise konnen Körperverletzungen oder Sachschäden entstehen.

Alle geltenden Normen und Vorschriften für die Elektroinstallation sind zu befolgen.

Es dürfen nur Ersatzteile, Werkzeuge und Zusatzeinrichtungen verwendet werden, die von der Firma Chamberlain freigegeben sind.

Für nicht freigegebene Fremdprodukte oder Veränderungen am Zubehör haftet der Hersteller oder Anbieter nicht für entstandene Personen- oder Sachschäden sowie Folgeschäden.

Alle zum Betrieb nicht zwingend erforderlichen Leitungen und Steuereinrichtungen vor der Installation außer Betrieb setzen.

Steuereinrichtungen in Sichtweite des angetriebenen Produktes in einer Höhe von über 1,5m anbringen

Ausreichend Abstand zwischen bewegten Teilen und benachbarten Gegenständen sicherstellen.

Nennmoment und Einschaltdauer müssen auf die Anforderungen des angetriebenen Produkts abgestimmte sein.

Technische Daten - Nennmoment und Betriebsdauer
finden Sie auf dem Typenschild des Rohrantriebs.

Quetsch- und Scherstellen sind zu vermeiden oder zu sichern.

Sicherheitsabstände gem. DIN EN 294 einhalten

Ergänzende Hinweise entnehmer Sieitte auch den Produktinformationen.

Bevor Sie mit der Montage beginnen:

1. Lesen Sieitte,behov Siemdar Installationbeginnen,die Bedienungsanleitunggenauundganzdurch.
2. Stellen Sie sich, daß der Rolladen nicht beschädigt ist und daß er sich reibungslos öffnen und schließenläßt. Wenn notig, beschädigte Teile austauschen.
3. Den Rolladen ganz herunterlassen und stellen Sie fest, ob der Motor auf der linken oder der rechten Seite im Rolladenkasten installiert werden soll (Abbildung E). Es muss immer der kürzeste Weg zur{nachsten Abzweigdose gewählt werden, da Leitungen im Rolladenkasten nicht verlegt werden)durfen.
   4.Die Endschaltersteuerung erfolgt über den vollständig aufgeschobenen Kunststoffring.

Stellen Sie immer sicher, daß der Motor bis zum Anschlag in die Welle eingeschoben werden kann.

Leistungsmerkmale

Modell	Durch-messer	Dreh-moment	Drehzahl	Spannung	Frequenz	Strom-aufnahme	Motor-leistung	StandBy Verbrauch	Einschalt-dauer	Endschafter Bereich
	(mm)	(Nm)	(U/min.)	(V)	(Hz)	(A)	(W)	(W)	(min)	(U)
RPD15F	45	15	15	230	50	0,60	133	1,4	4	25
RPD25F	45	25	15	230	50	0,89	191	1,4	4	25

Max. Fläche (Fläche = Länge x Breite)

	RPD15F	RPD25F
PVC	7,5m²	10m²
ALU	6,0m²	8,0m²
HOLZ	3,0m²	4,2m²
MARKISE		11,5m²

Verpackungsinhalt

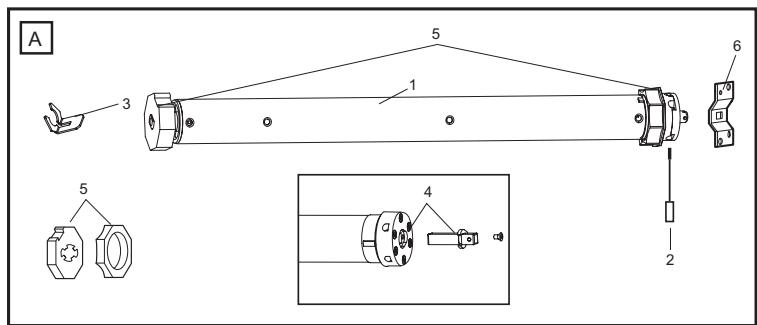

Motor (1)

Einstellstift (2)

Mitnehmersicherung (3)

Anschlusszapfen (nicht vormontiert) (4)

Wellenadapter (5)

Wandlager (6)

Montageanleitung

Fernbedienung und Wandhalterung

EINBAUREIHENFOLGE UND ABLAUF DER INSTALLATIONSSCHRITTE

1. Antrieb einbauen (Installation)
2. Antrieb verkabeln und anschließen (Motoranschluss)
3. Endpositionen des Rolladen einstellen (Die Fernbedienung ist bereits programmiert). HINWEIS: Soltte die AUF / AB Taste verkehr herum als AB / AUF Taste Funktionieren: Erst später unter Punkt 5 ändern!
4. Rolladenpanzer (Lamellen) einhagen und Installation fertig stellen.
5. Funktionswise der Fernbedienung. (Drehrichtig (AUF / AB) an der Fernbedienung aendern und neue Fernbedienungen einlernen.)

1. INSTALLATION

Leerrohr unter Bechtung der ortlichen Bau- und Elektrovorschriften bis zur Abzweigdose für die elektrische Anschlußleitung vorgehen oder installieren.

ANTRIEB IST VORMONTIERT.

BESCHREIBUNG DIENT DER KONTROLLE!

Den Rohradapter (6) auf den Motor schieben und Antriebsadapter mit Kleinteilen (3) befestigen.

Befestigen Sie den Anschlusszapfen mit den mitgelieferten Schrauben am Motorkopf (4/5).

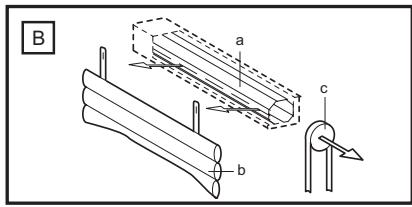

Den Rolladen ganz abrollen (a). Behang von der Welle (b)nehmen; Handbedienung (c) abnehmen.

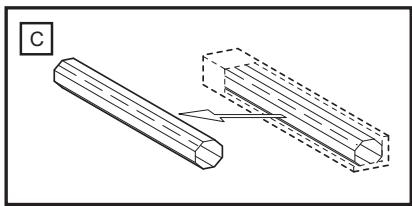

Die Welle herausnehmer.

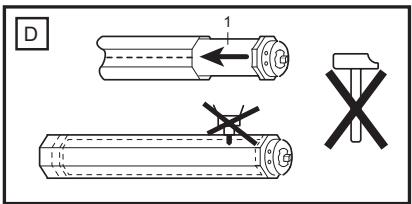

Den Motor (1) ganz in die Welle schieben. Der Endschalter arbeitet nur bei vollständig eingeschobenem Antrieb. Achten Sie darauf, daß der Adapterring ganz eingeschoben ist. Keine Gewalt anwenden, nicht dagegenschlagen. Den Rohrmotor nicht durch Bohren beschädigen!

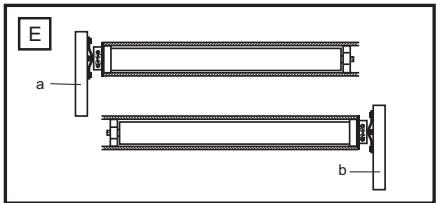

Je nach den speziellen Anforderungen für linksseitigem (a) oder rechtsseitigen (b) Betrieb vorgehen.

Montagewinkel (7) an der Wand befestigen (geeignete Schrauben und Dubel verwenden)

Den Motor (a) in den Montagewinkel (7) einsetzen und sichern.

Darauf achten, daß der Zugriff auf die Einstellschrauben der Endpositionen gewährleistet ist. Den Rolladenbehang noch nicht auf der Welle befestigen!

KORREKTE INSTALLATION

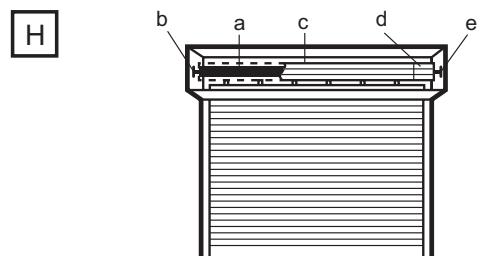

Die Zeichnung zeigt den Montagewinkel auf der Antriebsseite (b), den Antrieb (a), die Stahlwelle (c), die Endkappe (d) und das gegenüberliegende Wandlager (e).

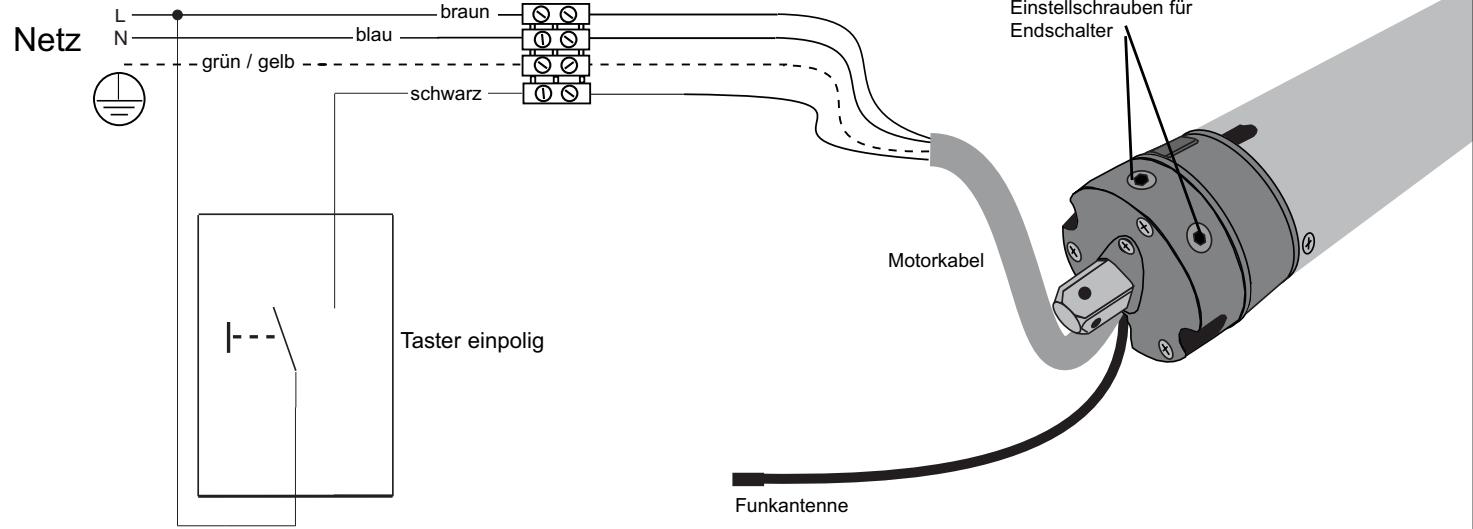

2. MOTORANSCHLUSS

WERKSEINSTELLUNG

Die Endpositionen des Rollademotors sind werkseitig auf einen klinnen Fahrweg (kleines Fenster) eingestellt und müssen lediglich dem tatsächlichen Bedarf angepasst werden. Siehe unter Punkt 3: Einstellen der Endpositionen

Die mitgelieferte Funk-Fernbedienung (Handsender) ist bereits werkseitig programmiert. Ist die Funktion spiegelverkehrt d.h. Taste fur

Aufwärtsrichtung hat Funktion für die Abwärtsrichtung, kann dies geändert werden.

Siehe unter: Lernen der ersten Funk-Fernbedienung.

3. EINSTELLUNG DER ENDPOSITIONEN für "Rolladen AUF" und "Rolladen ZU"

• =halt später

• =halt früher

Meine Rolladenanlage ist:

A: ein Linkseinbau. Ich seine in den Kasten und der Endschalter des Motors befindet auf der linken Seite.

WeiB = Endschalter UNTEN

Rot = Endschalter OBEN

B: ein Rechtseinbau. Ich siehe in den Kasten und der Endschalter des Motors befindet auf der rechten S

Rot = Endschalter UNTEN

WeiB = Endschalter OBEN

Die untere Einstellschraube ist stets fur den oberen Endpunkt, die obere stets fur den unteren Endpunkt, egal, ob der Motor von rechts oder von links in die Welle eingeschoben wird.

BITTE LESEN SIE FOLGENDE ANWEISUNGEN GENAU DURCH, BEVOR SIE DIE EINSTELLUNG DER ENDPOSITIONEN VORNEHMEN.

AB/AUF Taste (Fernbedienung oder Schalter) drücken und den Rolladenantrieb in der Drehrichtung abwärts laufen setzen, bis er von selbst abschaltet und dann (erst dann!).

4. ROLLADENPANZER AN DER WILLE BEFESTIGEN.

Derunte Endpunkt ist somit schon eingestellt. Mit der Einstellschraube kann gegebenenfalls nachjustiert werden. Antrieb nach oben laufen setzen. Schaltet er zu früh ab, muß die obere Einstellschraube in Plus-Richtung gedreht werden bis der gewünschte obere Endpunkt erreicht ist.

Jede volle Umdrehung an dieser Schraube verlangert den Laufweg um ca. 40^ einer Umdrehung des Motors. Der Motor sollte eine Handbreit unter dem Fensterrahmen stoppen, sonst muss die Einstellschraube in Minus-Richtung verstellt werden. Danach muß der Antrieb ein Stück zurück und dann wieder nach oben gefahren werden, um das Ergebnis zu kontrollieren.

Es kann sein, dass der Antrieb abschaltet, weil er nach einigen Fahrten eine hohe Temperatur erreicht hat. Nach ca. 15 - 20 Minuten Abkuhlzeit ist er wieder einsatzbereit.

Bitte beachten Sie, dass die Endschalter des Antriebes nur ordnungsgemäss Funktionieren, wenn der Antrieb korrekt und ganz in die Welle eingebaut ist.

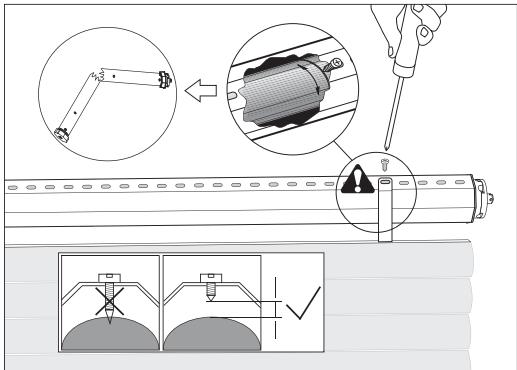

Hinweis: Um den Rolladenbehang an der Welle zu befestigen, NUR kurze Befestigungsschrauben verwenden. Bei zu langen Schrauben kommt es zu Beschädigungen an dem Motor.

Empfohlene Befestigung des Behangs ist schraublos mittels Federbandaufhänger (Zubehor).

5. FUNKTIONSWEISE DER FERNBEDIENUNG

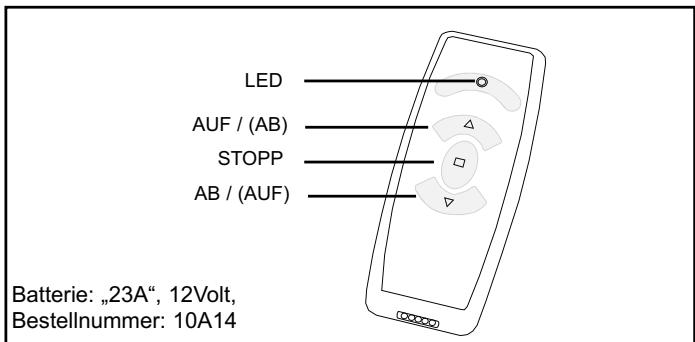

Die obere Taste der Fernbedienung ist normalerweise für die AUF-Richtung (Öffnen). Dieunte Taste der Fernbedienung ist normalerweise für die Z U-Richtung (Schliessen). Die mittlere Taste hält den Rolladen in jeder Position an (stoppt).
Wird während der Aufwärts- oder Abwärtsbewegung die Taste für die andere Fahrrichtung gedrück, wechselt der Motor die Fahrrichtung.

WANDHALTERUNG (KÖCHER):

Bei jeder 1-Kanal und 6-Kanal Fernbedienung im Lieferumfang enthalten(Ohne Schrauben und Dübel).

Achtung! Keine elektrischen Leitungen durch die Montage beschädigen. Vor allem bei einer Montage in der Höhe von Lichtschaltern oder Steckdosen. Der Standort ist vorher/gen zu überprüfen.

LERNEN VON FUNK-FERNBEDIENUNGEN (HANDSENDERN):

Bis zu 40x Fernbedienungen können gespeichert werden. Die erstegelernte Fernbedienung wird auch „Master“-Fernbedienung genannt.

LERNEN einer neuen weiteren Fernbedienung (nicht der Ersten/Master)

HINWEIS: Die folgenden Schritte müssen zugig durchgefuhrt werden. Lesen Sie die Schritte zuerst komplett durch. Am einfachen ist es, wenn eine zweite Person hilft, die den Text liest und die andere Person die Tasten druckt.

Schnitt1: Der Rolladen sollen sich nicht in einer Endposition befinden. Mit der Master-Fernbedienung:

Schnitt 2: Drücken und Halten der Stopp-Taste. Der Antrieb dreht sich 2x kurz als Signal, dass der Befehl verstanden wurde (ca. 5 Sekunden). Warten bis der Antrieb stehen!

Schnitt 3: Dann sofort und kurz auf die AUF-Taste (obere) und auch auf die AB-Taste (untere) drücken. Wieder bewegt sich der Antrieb 2x kurz als Signal, dass der Befehl verstanden wurde. Mit der neuen Fernbedienung:

Schritt 4: Sofort an der neuen Fernbedienung die AUF-Taste (obere) drücken und halten. Wieder bewegt sich der Antrieb 2x kurz als Signal, dass der Befehl verstanden wurde.

Fertig:

WICHTIG HINWEISE

Hinweis 1: Zwischen Schritt 2 und Schritt 3 sind nur max 2 Sekunden erlaubt, sonst wird der Vorgang abgebrochen. Der Antrieb muss aber vorher gestoptt haben.

Hinweis 2: Zwischen Schritt 3 und Schritt 4 sind nur max 7 Sekunden erlaubt.

Hinweis 3: Eine neue Taste erst drucken wenn die LED in der Fernbedienung erloschen ist und der Antrieb liegt. Läuft der Antrieb anstatt kurz, sehr lange in eine Richtung, (zwischen Schritt 2 und Schritt 3) hat es nicht geklappt. Beginnen sie erneut.

LOSCHEN VON FERNBEDIENUNGEN

Eine einzelné Fernbedienung kann nicht gelöscht werden. Es werden immer alle Fernbedienungen gelöscht. Löschen ist möglich:

A. Mit der „Master“ Fernbedienung

B. Direkt am Antrieb (wenn Fernbedienung verloren oder Batterie leer)

A. Löschen mit der "Master" Fernbedienung

• Stromversorgung zum Antrieb ausschalten (mindestens 10 Sekunden)
• Stop Taste der „Master“ Fernbedienung drücken und halten
• Strom jetzt erst einschalten warten und Taste weiter gedrück htten. Nach ca.15 Sekunden dreht der Antrieb kurz als Signal dass er den Befehl verstanden hat.
  Fertig

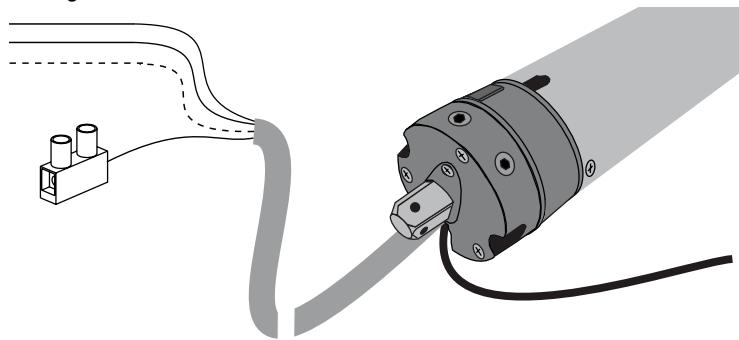

B. Löschen "ohne" Fernbedienung direkt am Antrieb

Antrieb stromlos schalten.
- Das schwarze frei Kabel das aus dem Antrieb geführt wird mit der Zuleitung (L) verbinden.
- Strom jetzt erst einschalten und warten. Der Antrieb dreht 2x kurz und lauft dann bis zu einem der Endschalter als Signal dass der Befehl verstanden wurde. Sobald der Antrieb zu drehen beginnt sind die Fernbedienungen gelöscht.
Antrieb wieder stromlos schalten.
- Verbindung mit schwarzem Kabel lösen und elektrisch so versorgen, dass kein Kurzschluss durch das freiene Ende entstehen kann.(siehe Bild)
- Weitere Schritte siehe „Lernen der ersten Fernbedienung".
Fertig

LERNEN DER ERSTEN FERNBEDIENUNG ÄNDERN DER DREHRICHTUNG

Die erstige Fernbedienung ist die „Master“ Fernbedienung. Sie bestimmt auch die Drehrichtung und entscheidet ob die obere Taste tatsächlich die Funktion AUF besitzt oder eben umgekehrt. Auch für den Fall dass nur eine Änderung der Drehrichtung gelernt werden soll müssen zuerst alle programmierten Fernbedienungen gelöscht werden (siehe Löschen mit und ohne Fernbedienung).

HINWEIS: War der Grund für die Neuprogrammierung, dass die Tasten der Fernbedienung verkehrt herum Funktionierten (AB/AUF), drücken Sie im folgenden die AB - Taste (Gilt nur bei einem neuem Antrieb der werksseitig programmiert wurde).

Antrieb stromlos schalten
Die AUF-Taste oder die AB-Taste (Drehrichtung) der neuen „Master" Fernbedienung drücken und halten. (In Funk-Reichweite des Antriebs bleiben)
- Strom einschalten und warten
- Hat es geklappt, dann dreht sich der Antireb 2x kurz als Signal, dass der Befehl verstanden wurde.
Fertig

Hinweise:

• Funktioniert der Vorgang nicht, ist weitereicht bereits doche eine „Master" Fernbedienung gespeichert. Solle these nicht auffindbar sein, muss mittels „Löschen ohne Fernbedienung" zunachst alles gelöscht werden.
• Waren Sie in Empfangsreichweite des Motors?
• Ist die Batterie in der Fernbedienung in Ordnung?
• Vergingen zwischen dem Einsatz des Stroms und dem Drücken des Handsenders mehr als 20 Sekunden?

ANTENNE:

Die Kabelantenne (siehe Motoranschluss) muss im Kasten so versorgt werden, dass Sie nicht mit Rolladen aufgewickelt wird. Die Kabelantenne nicht um die Zuleitung wickeln (Reichweite der Fernbedienung verkürzt sich).

ANSCHLUSS EINES WANDSCHALTER (KABEL)

Elektrischer Anschluss siehe Zeichnung für Motoranschluss Ein Wandtaster kann mittels Verwendung des schwarzen Kabels angeschlossen werden.Hierzu ist kein spezieller Rolladentaster erforderlich. Ein herkömmlicher Wechseltaster 1-polig auch oftmans Treppenhaustaster (automatischer Rückstellung) reicht aus. Diese sind handesüblich und in allen Ausführungen erhältlich.

Funktion: Der erstige Schaltimpuls startet den Antrieb, der nichte stoppt. Der wiederum folgende Impuls startet den Antrieb in der anderen Richtung usw..

FAQ UND ABHILFE (Motor)

Antrieb lauft nicht:
- Checken Sie die Haussicherungen und Versorgung.
- Motor Anschluß korrekt erfolgt? Checken Sie ob N L richtig angeschlossen sind.
- Die Endschalter wurden bereits verstellt und beiden Endschalter auf das Minimum gestreht. Drehen Sie beide Endschalter mehrere Umdrehungen nach Plus und testen.
- Der Motor wurde zu warm und schaltete ab. Probieren Sie nach 30 Minuten Abkuhlzeit nochmal.
Antrieb lauft nur in eine Richtung:
- Antrieb besteht bereits am Endschalter. Justieren Sie die Endschalter oder fahren Sie den Motor mehrere Sekunden in die andere Richtung damit er vom Endschalter fahren kann.
- Antrieb einbauen. Nur so Funktioniert der Endschalter.
Anrieb findet den Endschalter nicht:
- Der Antrieb ist nicht eingebaut. Dadurch dreht der Endschalter nicht.
- Der Endschalter ist verstellt. Nehmen Sie den Behang ab und fahren Sie den Motor abwärts, bis er abschaltet. Drehen Sie dann den Endschalter für OFFEN sehr lange in Richtung Minus. Probieren Sie zwischendurch. Beginnen Sie dann erneut mit der Einstellung.
- Der Adapterring am Motor, der den Endschalter verstellt, dreht nicht mit, oder ist nicht montiert.
- Eingebauten Motor ohne Behang abwarts laufen halten bis er abschaltet. Durch kurzes Aufwärtsfahren kontrollieren ob der Motor nicht eventuell eine Abkühlpause besteht und deshalb abgeschalte hat.
Anriebbrumm und lauft nicht:
- Der Mitnehmerring am Ende des Motors hat sich gelöst oder wurde nicht aufgesteckt.
- Der Motor dreht sich nicht, weil der Rolladen klemmt.
- Der Motor besteht nicht genügend Strom wegen einer schlechten Zuleitung.
- Entfernen Sie Schlosser, Griffe oder Stopper am Rolladen.
Die Sicherung im Haus wurde ausgelösst:
- Überlastung der Sicherung durch Betrieb mehrerer Motoren mit Trennrelais. Umbau der elektrischen Hausanlage durch Fachkraft notwendig.
- Schalter falsch angeschlossen und hat einen Kurzschluss verursacht.
Der Antrieb ist laut:
- Schlieben Sie den Rolladenkasten.
- Antrieb hat Spiel in axialer (Wellen) Richtung. Der Rolladenbehang oder die Wellenlagerung ist schlecht und erzeugen die Gerausche. Ändern der Führungsschienen oder der Befestigung an der Welle ist notwendig.
- Wandlager mangelhaft. Im Fachhandel können spezielle Gummidämpfer für Wandlager erworben werden.
Der Antrieb wickelt aus der Offen Position nicht sauber ab:
Die Endposition AUF ist zu hoch. Stellen Sie den Rolladenpanzer 3-5cm tiefer ein.
- Der Einlaufrichter am oberen Ende der Führungsschiene ist nicht vorhanden oder verbogen.
- Die Endposition des Rolladen hat sich nach oben verändert, weil sich der Panzer kürzer wickelt.
- Führungsschienen sind schlecht, evtl. schmieren.

FAQ UND ABHILFE (Funk)

Die AUF-Taste Funktioniert als AB-Taste
- Der Motor dreht anders herum (Linkseinbau) als in der Werkseinstellung vorgesehen (Rechtseinbau). Siehe Punkt LÖSCHEN ALLER FERNBEDIENUNGEN und dann PROGRAMMIEREN DER ERSTEN FERNBEDIENUNG

Neue Fernbedienung einlernen Funktioniert nicht.

• Hierfür ist die Master-Fernbedienung erforderlich.
• Der Rolladenantrieb ist in der Endposition und das positive Ergebnis war ledigious nicht gleich erkennbar?
• Waren Sie zuweit weg vom Antrieb?
• Siehe auch unter Reichweite.

Mit welcher Reichweite der Fernbedienung kann ich rechnen?
- Im gleichen Raum mit dem Antrieb ist sie normalerweise problemlos.
- Über mehrere Etagen oder durch Wände kann keine Funktion gewährleistet werden.

Die Reichweite ist kurz

Die Antenne darf nicht aufgerollt sein.
Die Antenne nicht um das Anschlusskabel wickeln.
Die Antenne anders verlegen (Nicht verlangern).
- Der Rolladenkasten schirmt das Signal ab. Antenne etwas verlangern und aus dem Kasten ragen halten (andere Position).
- In unmittelbarer Höhe von Geräten wie Fernseher, Stereogerät, Mikrowelle, Spül- oder Waschmaschine treten hohe elektromagnetische Strahlungen auf, die die Reichweite verkürzen können.
Die Batterie ist zu schwach.
- Leuchtet die LED, ist die Batterie normalerweise noch stark genug.
- Wenn sich die Reichweite langsam über Wochen verringert, hat die Batterie nachgelassen und muß ersetzt werden.
- Öffnen Sie versuchsweise den Rolladenkasten und testen mit herunterhängender Antenne. Führt dies zum Erfolg, sollte die Antenne anders verlegt werden. In diesen Fall schirmt der Kasten die Signale ab.

Reichweite zeitweise (stündlich) stark wechselnd/unterschiedlich
- Die Fernbedienung sendet mit Funk auf einer Frequenz von 433MHz. Liegen andere Signale auf dieser Frequenz an, kann sich die Reichweite unter Umständen stark verkurzen weil, bedingt durch die Vermischung der beiden Signale, der Empfänger im Motor aus Sicherheitsgründen nicht freiibt.
- Wetterstationen oder Funk-Temperatur Messgeräte senden im Takt von 30-90 Sekunden für ca. 1 Sekunde.
- Handsender für Garagentoröffner senden kurzzeitig, wenn das Tor geöffnet wird.
- Funkklingeln senden kurzfristig oder, wenn defekt, oft auch im Dauersignal. Der Sender ist hier im Klingelknopf angebracht.
- Kopfhörer oder auch andere Systeme im Haushalt können mit Funk senden.
- Machen Sie einen Test und schalten probeweise diverse Systeme aus. Oftmals lassst sich durch geänderte Standortwahl sehr viel erreichen.
- Zu schwache Batterien ersetzen!

Konnen mit einer 1-Kanal Fernbedienung mehrere Rolläden gleichzeitig betätig werden?
- Möglich wenn im gleichen Raum, aber nicht empfehlenswert, weil immer beide Rolläden gleichzeitig fahren. Ein einzelnes steuern eines Rolladens ist nicht möglich. Verwenden Sie grundsätzlich die 6-Kanal Fernbedienung (Zubehor). Diese besitzte eine Funktion mit der alle
Rolladen automatisch angesteuert werden können oder wahlweise auch einzeln.

CONSIGNES DE SECURITE IMPORTANTES POUR L'UTILISATEUR

Technische Informatie

Typel	Diameter	Nom. koppel	Nom. toerental	Nom. spanning /frequ.	Frequentie	Stroom-opname	Nom. afgenomen	StandBy	Inschakel-duur	Eindscha-kelaarcap.
	(mm)	(Nm)	(omw./min.)	(V)	(Hz)	(A)	(W)	(W)	(min)	(omw)
RPD15F	45	15	15	230	50	0,60	133	1,4	4	25
RPD25F	45	25	15	230	50	0,89	191	1,4	4	25

FAQ EN REMEDIE (Motor)

GEWÄHRLEISTUNG FÜR DEN ROHRMOTOR

Chamberlain GmbH gewährleistet dem Erstkäufer eines RPD15F, RPD25F Motors für einen Zeitraum von 24 Monaten (2 Jahre) ab Kaufdatum, daß diese Produkte frei von Material- und/oder Verarbeitungsfehlern ist. Der Erstkäufer ist verpflichtet, das Produkt bei Empfang auf sichtbare Defekte zu überprüfen.

Konditionen: Die Garantie bezieht sich ausschließlich auf die Reparatur oder den Ersatz von defekten Geräteilen unddeckt nicht die Kosten oder Risiken des Transports der defekten Teile oder Produkte.

These Garantiedecktekeine Schaden, die keine Defekte darstellen und durch unsachgemäßigen Gebrauch verursacht wurden (einschließlich des Gebrauchs unter unvollständiger Einhaltung der Anweisungen von Chamberlain GmbH zu Installation, Betrieb und Instandhaltung; versäumte Instandhaltung oder Einstellung; jegliche Anpassungen oder Änderungen am Produkt), Arbeitskosten für den Abbau oder Wiedereinbau einer reparierten oder Ersatzeinheit bzw. Ersatzbatterien.

Ein von der Garantie gedecktes Produkt, das Material- oder Verarbeitungsfehler aufweist, wird (nach Ermessen von Chamberlain) kostenlos repariert oder ersetzt. Es liegt im Ermessen von Chamberlain GmbH, ob die defekten Teile repariert bzw. durch neue oder im Werk überholte Teile ersetzt werden.

Falls das Produkt während der Garantiezeit defekt erscheint, wenden Sie sichitte an ihren Verkäufe.

These Garantie schrankt die Rechte des Käufers nach den national gütigen Gesetzen nicht ein. Sie hat auch keine Auswirkung auf die Rechte des Käufers gegen den Verkauf, die sich aus dem Kaufvertrag ergeben. Dort, wo keine geltenden nationalen oder EU-Gesetze gelten, ist diese Garantie das einzige Rechtsmittel des Käufers und weder Chamberlain noch ihre Filialen oder Vertreiber sind für Neben- oder Folgeschäden für ausrückliche oder stillschweigende Garantien im Zusammenhang mit thisem Produkt haftbar.

Niemand, auch kein Vertreter, ist berechtigt, für Chamberlain GmbH irgendwelche andere Haftungen in Verbindung mit dem Verkauf dieser Produkte zu übernehmen.
