BEDIENUNGSANLEITUNG KH 4412 LERVIA

INHOUDSOPGAVE Seite 9

4. Technische gegevens

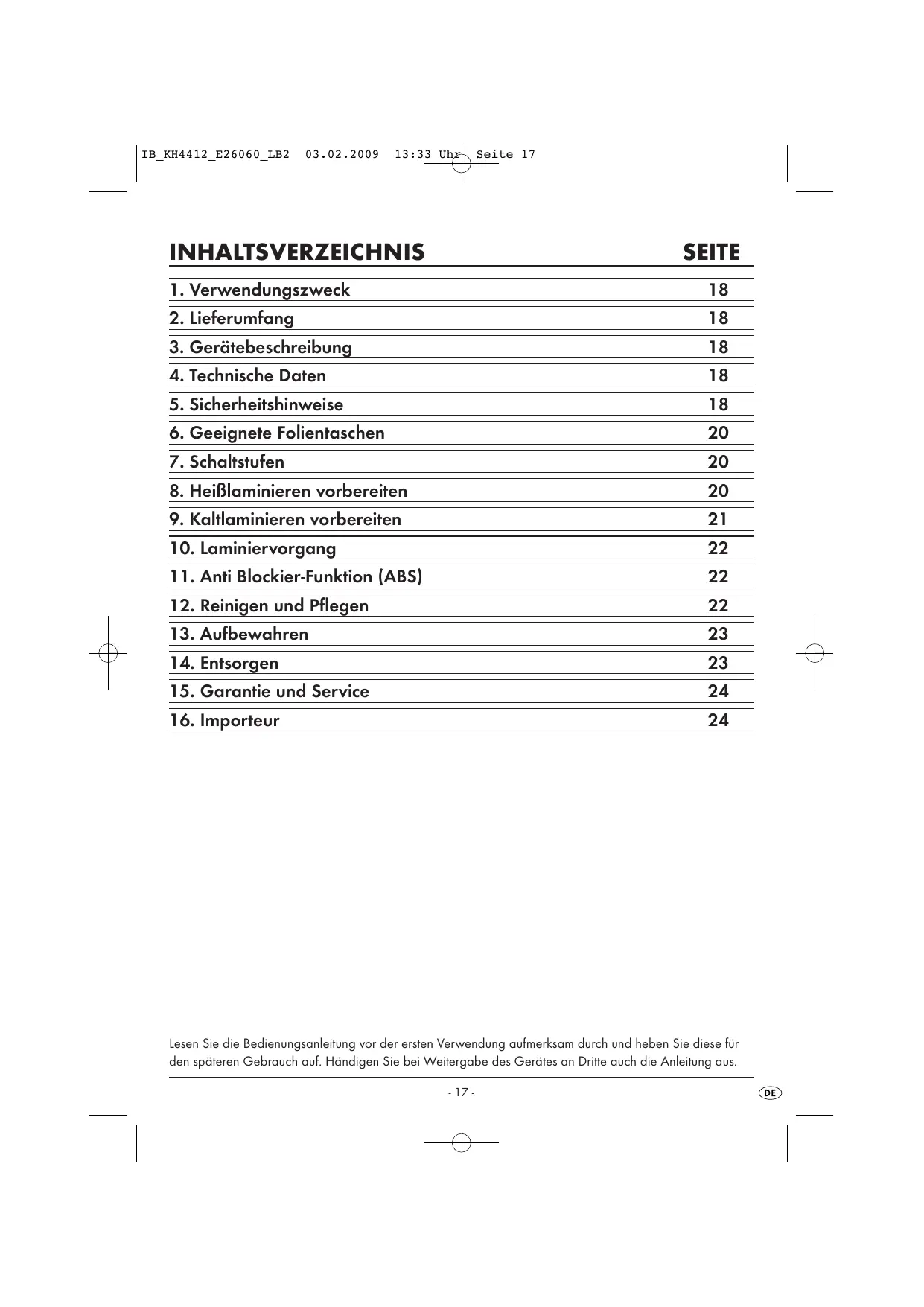

INHALTSVERZEICHNIS Seite 17

3. Gerätebeschreibung

5. Sicherheitshinweise

6. Geeignete Folientaschen

8. Heißlaminieren vorbereiten

9. Kaltlaminieren vorbereiten

11. Anti Blockier-Funktion (ABS)

12. Reinigen und Pflegen

15. Garantie und Service

Lesen Sie die Bedienungsanleitung vor der ersten Verwendung aufmerksam durch und heben Sie diese für den späteren Gebrauch auf. Händigen Sie bei Weitergabe des Gerätes an Dritte auch die Anleitung aus. - 17 -

Nennspannung: Stromaufnahme: Leistungsaufnahme: Laminiergeschwindigkeit:

Das Laminiergerät ist ausschließlich zum Heiß- und Kaltlaminieren von Dokumenten aus Papier oder Pappe in privaten Haushalten bestimmt. Es ist nicht zur Verwendung mit anderen Materialien bestimmt. Es ist ebenfalls nicht zur Verwendung in gewerblichen oder industriellen Bereichen vorgesehen. Für Schäden, die aus nicht bestimmungsgemäßem Gebrauch des Gerätes resultieren, wird keine Gewährleistung übernommen!

2. Lieferumfang 1x Laminiergerät Lervia KH 4412 10x Folientaschen DIN A4 zum Heißlaminieren (80 Mikron) 10x Folientaschen DIN A5 zum Heißlaminieren (80 Mikron) 10x Folientaschen für Visitenkarten zum Heißlaminieren (80 Mikron) 1x Bedienungsanleitung

3. Gerätebeschreibung q Folienführungsschiene (hinten) w Folienformat-Arretierung e EIN- / AUS-Schalter r Wahlschalter für Heiß- und Kaltlaminieren (HOT und COLD) t EIN- / AUS-Indikationsleuchte y Indikationsleuchte „Betriebsbereit“ u Folienauswurf-Schlitz (vorne) i Anti Blockier-Schalter und Folienstärke-Schalter o Schlitz für manuelle Folienzufuhr

220 - 240 V~ 50 Hz 1,4 A

Laminierstärke: Folienbreite: Folienstärke: Heißlaminieren: Kaltlaminieren: Schutzklasse:

max. 1 mm (kaltlaminieren) max. 230 mm max. 125 Mikron max. 200 Mikron II

5. Sicherheitshinweise • Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. • Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. • Ziehen Sie nach jedem Gebrauch und vor jeder Reinigung den Netzstecker, um ein unbeabsichtigtes Einschalten zu vermeiden. • Prüfen Sie das Gerät und alle Teile auf sichtbare Schäden. Nur in einwandfreiem Zustand kann das Sicherheitskonzept des Gerätes funktionieren.

• Heißlaminieren Sie grundsätzlich keine entzündlichen, hitzeempfindlichen und/ oder schmelzbaren Materialien und keine Zeichnungen auf wärmeempfindlichem Papier bzw. Material, dessen Farbe bzw. Qualität sich durch Hitzeeinwirkung verändert. • Laminieren Sie grundsätzlich keine wertvollen, einzigartigen Dokumente. Obwohl das Laminiergerät allen gängigen Sicherheitsnormen/ -standards entspricht, können Fehlfunktionen – wie bei allen Elektrogeräten – niemals völlig ausgeschlossen werden. Fehlfunktionen des Laminiergerätes können zu Beschädigungen am zu laminierenden Dokument führen. • Laminieren Sie keine Materialien mit einer Dicke von mehr als 1,0 mm. Anderenfalls kann sich die Folientasche im Inneren des Laminiergerätes verkanten. Dadurch können die Folientasche, das zu laminierende Dokument sowie das Laminiergerät beschädigt werden. • Benutzen Sie keine Verlängerungskabel. Platzieren Sie das Gerät so, dass die Netzsteckdose gut zu erreichen ist, um das Gerät im Notfall schnell vom Stromnetz trennen zu können. • Benutzen Sie keine externe Zeitschaltuhr oder ein separates Fernwirksystem um das Gerät zu betreiben.

Gefahr durch elektrischen Schlag! • Schließen Sie das Gerät an eine Netzsteckdose mit einer Netzspannung von 220 -240 V ~ / 50 Hz an. • Betreiben Sie das Gerät nicht mit beschädigter Anschlussleitung oder Netzstecker. • Lassen Sie beschädigte Netzstecker oder Netzkabel sofort von autorisiertem Fachpersonal oder dem Kundenservice austauschen, um Gefährdungen zu vermeiden. • Tauchen Sie das Gerät niemals in Wasser ein. Wischen Sie es nur mit einem feuchten Tuch ab. • Setzen Sie das Gerät nicht dem Regen aus und benutzen Sie es auch niemals in feuchter oder nasser Umgebung.

• Achten Sie darauf, dass die Anschlussleitung während des Betriebs niemals nass oder feucht wird. • Trennen Sie das Gerät sofort nach Gebrauch vom Stromnetz. Nur wenn Sie den Netzstecker aus der Netzsteckdose ziehen, ist das Gerät völlig stromfrei. • Sie dürfen das Gerätegehäuse nicht öffnen oder reparieren. In diesem Falle ist die Sicherheit nicht gegeben und die Gewährleistung erlischt.

Brandgefahr! • Benutzen Sie das Gerät nicht in der Nähe von heißen Oberflächen. • Stellen Sie das Gerät nicht an Orten auf, die direkter Sonnenstrahlung ausgesetzt sind. Anderenfalls kann es überhitzen und irreparabel beschädigt werden. • Lassen Sie das Gerät während des Betriebs niemals unbeaufsichtigt. • Decken Sie niemals die Lüftungsschlitze auf der Oberseite des Gerätes ab, wenn es eingeschaltet ist.

Verletzungsgefahr! • Halten Sie Kinder von Anschlussleitung und Gerät fern. Kinder unterschätzen häufig die Gefahren von Elektrogeräten. • Sorgen Sie für einen sicheren Stand des Gerätes. • Falls das Gerät heruntergefallen oder beschädigt ist, dürfen Sie es nicht mehr in Betrieb nehmen. Lassen Sie das Gerät von qualifiziertem Fachpersonal überprüfen und gegebenfalls reparieren. • Teile des Gerätes werden während des Gebrauchs heiß. Berühren Sie diese nicht um Verbrennungen zu vermeiden.

6. Geeignete Folientaschen

8. Heißlaminieren vorbereiten

• Sie können zum Heißlaminieren Folientaschen mit einer Breite von bis zu 230 mm und einer Stärke von maximal 125 Mikron benutzen. • Beachten Sie, dass jede Folientasche nur einmal zum Laminieren verwendet werden kann.

Verwenden Sie zum Heißlaminieren ausschließlich Folientaschen, die ausdrücklich zum Heißlaminieren vorgesehen sind. Verwenden Sie zum Kaltlaminieren ausschließlich Folientaschen, die ausdrücklich zum Kaltlaminieren vorgesehen sind. Beachten Sie, dass die im Lieferumfang enthaltenen Folientaschen ausschließlich zum Heißlaminieren geeignet sind.

7. Schaltstufen Schalterstellung Wahlschalter r

Schalterstellung Folienstärke-Schalter i

Laminierfolienstärke

Tipp: Bei Hochglanz Fotos sollten Sie Schalterstellung “125”, sowie die entsprechende Laminierfolienstärke wählen.

Stecken Sie die Folienführungsschiene q in die dafür vorgesehenen Löcher auf der Rückseite des Laminiergerätes. Klappen Sie die Folienführungsschiene q auseinander. Stecken Sie den Netzstecker des Laminiergerätes in eine Netzsteckdose ein. Sorgen Sie für einen festen Stand des Gerätes. Schalten Sie das Gerät ein, indem Sie den EIN- / AUS-Schalter e betätigen. Die rote EIN- / AUS-Indikationsleuchte t leuchtet nun. Stellen Sie den Wahlschalter für Heiß- und Kaltlaminieren r auf „HOT“ ein. Betätigen Sie den Folienstärke-Schalter i nur, wenn das Gerät eingeschaltet ist. Stellen Sie den Folienstärke-Schalter i auf die gewünschte Folienstärke ein (80 oder 125 Mikron). Das Laminiergerät erwärmt sich jetzt auf Betriebstemperatur. Sobald die grüne Indikationsleuchte „Betriebsbereit“ y leuchtet, hat das Laminiergerät seine Betriebstemperatur erreicht. Das Erreichen der Betriebstemperatur wird durch Aufleuchten der grünen LEDIndikationsleuchte „Betriebsbereit“ y angezeigt. Für ein gleichmäßigeres Laminierergebnis empfehlen wir, insbesondere bei dünneren Folien (unter 125 Mikron) und beim Einstellen einer anderen Folienstärke, erst nach einer zusätzlichen Wartezeit von ca. 2-3 Minuten mit dem Laminiervorgang zu beginnen. Legen Sie das zu laminierende Dokument in eine Folientasche passender Größe ein.

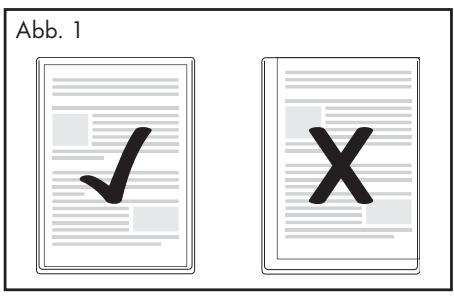

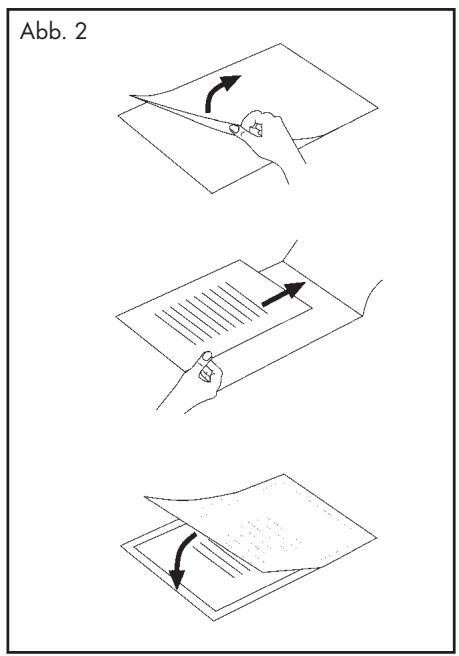

Achten Sie darauf, dass alle Ränder des Dokuments mindestens zwei Millimeter Abstand zum Rand der Folientasche haben müssen, wie in Abb. 1 beschrieben. Beachten Sie, dass Sie lediglich eine Folie zum Laminieren verwenden. Klappen Sie diese vorher auf, wie in Abb. 2 beschrieben.

9. Kaltlaminieren vorbereiten

³ Für Informationen zum Laminiervorgang lesen Sie bitte weiter unter Kapitel 10.

Wenn Sie zuvor heißlaminiert haben: Lassen Sie das Laminiergerät nach dem Heißlaminieren erst komplett abkühlen, bevor Sie mit dem Kaltlaminieren beginnen. Anderenfalls sind die Rollen im Inneren des Laminiergerätes noch heiß. Dadurch können die Folientasche und das zu laminierende Dokument beschädigt werden! Stecken Sie die Folienführungsschiene q in die dafür vorgesehenen Löcher auf der Rückseite des Laminiergerätes. Klappen Sie die Folienführungsschiene q auseinander. Stecken Sie den Netzstecker des Laminiergerätes in eine Netzsteckdose ein. Sorgen Sie für einen festen Stand des Gerätes. Hinweis: Stellen Sie zum Kaltlaminieren den Folienstärke-Schalter i immer auf 125 mic. Schalten Sie das Gerät ein, indem Sie den EIN- / AUS-Schalter e betätigen. Die rote EIN- / AUS-LED-Indikationsleuchte t leuchtet nun. Stellen Sie den Wahlschalter für Heiß- und Kaltlaminieren r auf „COLD“ ein. Sobald die grüne LED-Indikationsleuchte „Betriebsbereit“ y leuchtet, kann mit dem Kaltlaminieren begonnen werden. Legen Sie das zu laminierende Dokument in eine Folientasche passender Größe ein. Achten Sie darauf, dass alle Ränder des Dokuments mindestens zwei Millimeter Abstand zum Rand der Folientasche haben müssen, wie in Abb. 1 beschrieben.

Beachten Sie, dass Sie lediglich eine Folie zum Laminieren verwenden. Klappen Sie diese vorher auf, wie in Abb. 2 beschrieben. Für Informationen zum Laminiervorgang lesen Sie bitte weiter unter Kapitel 10.

10. Laminiervorgang ³ Legen Sie die Folientasche auf die Folienführungsschiene q. Legen Sie die rechte oder linke Kante der Folientasche an die Folienformat-Arretierung w an (geschlossene Seite voran). Schieben Sie die Folienformat-Arretierung w so weit zusammen, bis das gewählte Format erreicht ist. So verhindern Sie, dass die Folientasche schräg eingezogen wird.

11. Anti Blockier-Funktion (ABS) Zu beginn des Laminierens kann die Folie schräg eingezogen werden oder sich im Geräteinneren verhaken.

Wird die Folie dennoch schräg eingezogen, benutzen Sie die „Anti BlockierFunktion“, wie in Kapitel 11 beschrieben.

³ Schieben Sie die Folientasche nun langsam in den Schlitz für manuelle Folienzufuhr o.

³ Wenn Sie die Folientasche einige Zentimeter weit in den Schlitz eingeschoben haben, wird sie automatisch weiter eingezogen. Lassen Sie die Folientasche los, sobald Sie merken, dass sie automatisch eingezogen wird.

Sorgen Sie dafür, dass vor dem Laminiergerät mindestens 30 cm Platz frei bleiben. Anderenfalls kann die Folientasche nach dem Laminieren nicht vollständig aus dem Laminiergerät ausgegeben werden. Die laminierte Folientasche kann beschädigt werden.

³ Die fertig laminierte Folientasche wird aus dem

Nur nach dem Heißlaminieren: Wird die fertig laminierte Folie aus dem Folienauswurf-Schlitz u des Laminiergerätes ausgegeben, ist sie heiß und kann leicht ihre Form verändern. Lassen Sie die Folientasche daher nach dem Laminieren zunächst eine Minute lang abkühlen, bevor Sie sie berühren. Um das Laminierergebnis zu verbessern, können Sie die noch heiße Folientasche mit einem Buch, einem Aktenordner oder einem anderen schweren, glatten Gegenstand beschweren. So erhält sie eine glatte, makellose Oberfläche.

Schieben Sie den Anti Blockier-Schalter (ABS) i auf die Position ABS. Die Folie wird nicht weiter eingezogen. Entnehmen Sie die Folie. Schieben Sie den Anti Blockier-Schalter (ABS) i wieder auf die gewünschte Folienstärke. Beginnen Sie erneut mit dem Laminiervorgang.

12. Reinigen und Pflegen Lebensgefahr durch elektrischen Schlag: • Öffnen Sie niemals das Gehäuse vom Gerät. Es befinden sich keinerlei Bedienelemente darin. • Tauchen Sie die Geräteteile niemals in Wasser oder andere Flüssigkeiten!

Folienauswurf-Schlitz u des Laminiergerätes ausgegeben.

Reinigen des Gehäuses:

Ziehen Sie zunächst den Netzstecker. Lassen Sie das Gerät vollständig abkühlen. Achten Sie darauf, dass keine Feuchtigkeit ins Geräteinnere gelangt.

Bei jedem Laminieren lagern sich Verunreinigungen auf den Rollen im Inneren des Laminiergerätes ab. Dadurch sinkt die Leistungsfähigkeit des Laminiergerätes im Laufe der Zeit. Sie sollten die Rollen im Inneren des Laminiergerätes daher nach dem Gebrauch reinigen.

³ Wiederholen Sie die Reinigung mehrmals. Nehmen Sie bei jedem Mal ein neues, sauberes Blatt Papier. Wenn Sie auf dem Papier keine Verunreinigungen mehr sehen, so sind die Rollen im Inneren des Laminiergerätes sauber.

Reinigen Sie die Gehäuseoberfläche mit einem leicht angefeuchteten Spültuch.

Reinigen des Geräteinneren:

Bereiten Sie das Gerät so weit vor, wie in Kapitel 8 „Heißlaminieren vorbereiten“ beschrieben, bis die grüne LED-Indikationsleuchte „Betriebsbereit“ y leuchtet. Führen Sie dann ein in der Mitte gefaltetes Blatt DIN A4-Papier (Stärke maximal 1,0 mm) … • ohne Folientasche und • mit dem Falz voran

… langsam in den Schlitz für manuelle Folienzufuhr o ein. ³ Lassen Sie das Blatt los, sobald Sie merken, dass es automatisch eingezogen wird.

13. Aufbewahren Lassen Sie das Gerät erst vollständig auskühlen, bevor Sie es wegstellen.

Lagern Sie das Laminiergerät nicht an feuchten Orten, da sonst Feuchtigkeit in das Geräteinnere eindringen kann. (z. B. Kellerräume)!

14. Entsorgen Werfen Sie das Gerät keinesfalls in den normalen Hausmüll. Dieses Produkt unterliegt der europäischen Richtlinie 2002/96/EC. Entsorgen Sie das Gerät über einen zugelassenen Entsorgungsbetrieb oder über Ihre kommunale Entsorgungseinrichtung. Beachten Sie die aktuell geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung. Führen Sie alle Verpackungsmaterialien einer umweltgerechten Entsorgung zu.

• Die Verunreinigungen auf den Rollen im Inneren des Laminiergerätes setzen sich nun auf dem Blatt Papier fest. Das Papier wird aus dem Folienauswurf-Schlitz u des Laminiergerätes ausgegeben.

15. Garantie und Service

Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Das Gerät wurde sorgfältig produziert und vor Anlieferung gewissenhaft geprüft. Bitte bewahren Sie den Kassenbon als Nachweis für den Kauf auf. Bitte setzen Sie sich im Garantiefall mit Ihrer Servicestelle telefonisch in Verbindung. Nur so kann eine kostenlose Einsendung Ihrer Ware gewährleistet werden. Die Garantieleistung gilt nur für Material- oder Fabrikationsfehler, nicht aber für Verschleißteile oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter oder Akkus. Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie. Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt.

KOMPERNASS GMBH BURGSTRASSE 21 D-44867 BOCHUM, GERMANY www.kompernass.com

Schraven Service- und Dienstleistungs GmbH Gewerbering 14 47623 Kevelaer, Germany Tel.: +49 (0) 180 5 008107 (14 Ct/Min. aus dem dt. Festnetz ggf. abweichende Preise aus den Mobilfunknetzen)

KOMPERNASS GMBH · BURGSTRASSE 21 · D-44867 BOCHUM www.kompernass.com ID-Nr.: KH4412-01/09-V2
