| Marke | ZIBRO |
| Modell | R56C |
| Produkttyp | Petroleum-Heizgerät |
| Brennstoff | Flüssigpetroleum (Zibro Plus empfohlen) |
| Maximale Heizleistung | 2400 W (200 g/h) |
| Stündlicher Verbrauch | 0,25 l/h |
| Tankinhalt | 4 l |
| Maximale Betriebsdauer | 16 h |
| Empfohlenes Raumvolumen | 40 bis 85 m³ |
| Mindestvolumen ohne Luftwechsel | 37 m³ |
| Gewicht | 9 kg |
| Abmessungen (B × T × H) | 428 × 295 × 513 mm |
| Zündung | Elektrisch (mit Batterien) |
| Erforderliche Batterien | 2 × R20 (Größe D, 1,5 V) |
| Dochttyp | F |
| Sicherheit | Not-Stopp, Safe Top (gekühlte Oberseite), Kippschutz, automatische Abschaltung bei entnommenem Tank |
| Mitgeliefertes Zubehör | Handpumpe, Transportverschluss, Sauberer-Hand-Verschluss, Batterien |
| Wartung | Filterreinigung, Dochtwechsel |
| Garantie | 2 Jahre (außer Verschleißteile) |
| Normen | NF 128, NF D 35-300, CE-Kennzeichnung |
Häufig gestellte Fragen - R56C ZIBRO
Benutzerfragen zu R56C ZIBRO
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Zusatzheizung kostenlos im PDF-Format! Finden Sie Ihr Handbuch R56C - ZIBRO und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. R56C von der Marke ZIBRO.
BEDIENUNGSANLEITUNG R56C ZIBRO
F PANNES: CAUSES ET REMÉDES
Sehr geehrte Kundin, sehr geehrter Kunde,
herzlichen Glückwunsch! Sie sind jetzt der stolze Besitzer eines Zibro Kamins, der Top-Marke transportabler Kaminöfen. Sie haben sich für ein absolutes Qualitätsprodukt entschieden, an dem Sie noch viele Jahre ihre Freude haben werden, vorausgesetzt, Sie benutzen den Kaminofen verantwortungsvoll. Lesen Sie deswegen zuerst diese Gebrauchsanweisung aufmerksam durch, um so eine optimale Lebensdauer Ihr's Zibro Kamins zu garantieren. Im Namen des Herstellers bieten wir Ihnen 24 Monate Garantie auf alle eventuell auftretenden Material- und Herstellungsfehler.
Wir wünschen Ihnen viel Wärme und Komfort mit ihrem Zibro Kamin.
Mit freundlichen Grüben
PVG International b.v.
Abteilung Kundendienst
1 LESEN SIE ZUERST DIE GEBRAUCHSANWEISUNG.
2 WENDEN SIE SICH IM ZWEIFELS FALL AN IHREN HändLER.
3 VOR DEM LESEN DER GEBRAUCHSANWEISUNG BITTE DAS LETZTE BLATT AUFFALTED.
BENUTZUNG
KURZ ZUSAMMENGEFASST
Nachfolgend sind in groben Zügen die Schritte angegeben, die zur Inbetriebnahme Ihr's Kaminofens ausgeführrt werden müssen. Detaillierte Beschreibung der Handlungen enthalten Sieitte der GEBRAUCHSANWEISUNG (Seite 17 ff).
1 Entfernen Sie das gesamte Verpackungsmaterial (siehe Kapitel A, Abb. A).
2 Befüllen Sie den Brennstofftank 9 und warten Sie 30 Minuten bevor Sie den Kaminofen starten (siehe Kapitel B, Abb. I).
3 Geben Sie die Batterien in das Batteriefach (siehe Kapitel A, Abb. F).
4 Überprüfen Sie, ob die Brennkammer ④ gerade stehen (siehe Kapitel A, Abb. E).
5 Starten Sie den Kaminofen, indem Sie den Flammenregler 2 und den Zündschieber 3 gleichzeitig nach unten drücken (siehe Kapitel C, Abb. K).
6 Nach dem Starten des Ofens dauert es 10 bis 15 Minuten, bevor Sie sehen, ob der Ofen richtig brennt (siehe Kapitel D).
7 Schalten Sie den Kaminofen aus (siehe Kapitel E).
- Das ersten Mal wird Ihr Kaminofen während des Brennens noch 'neu' riechen.
- Lagern Sie den Brennstoff an einem kühlen, dunklen Ort.
- Brennstoff altert. Beginnen Sie jeder Heizsaison mit neuen Brennstoff.
- Wenn Sie Zibro Plus benutzen, können Sie sich auf die Qualität des Brennstoffs verlassen.
- Wenn Sie zwischen den einzelnen Sorten wechseln, müssen Sie den Kaminofen erst vollständig leer brennen halten.
WICHTIGE EINZELTEILE
Sicherheitsstaste (für Notstopp)
2 Flammenregler
3 Zündschieber
Brennkammer
5 Handgriff Brennankammer
Brennstoffanzeige
Gitter
Deckel Brennstofftank
Brennstofftank
Brennstoffanzeige Brennstofftank
1 Gluhspirale
12 Batteriefach
Nur mit dem richtigen Brennstoff ist eine sichere, effiziente und komfortable Benutzung Ihres Kaminofens gewährleistet.
Der Tankdeckelöffner befindet sich an der Rückseite des Kaminofens. Mit Hilfe diesen Tankdeckelöffners bleiben ihre Höhe beim Öffnen des Brennstofftanks sauber.
Diesen Transport-verschluβfindenSieim Verpackungskarton.Nur hiermit Kann der Kaminofen nach Benutzung problemlos transportiert werden. Bewahren Sie den Verschluβalso gut auf!
WICTIG ZU WISSEN

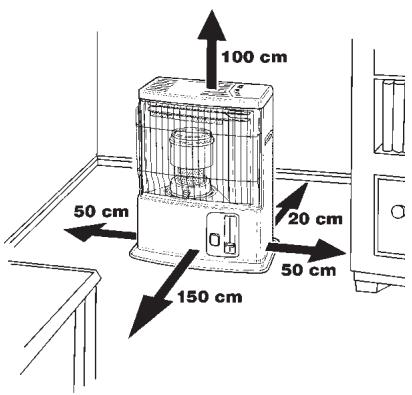

JEDERZEIT AUSREICHEND VENTILIEREN
Jedes Modell benötigt eine bestimmte minimale Raumgroße, um den Kaminofen sichere, ohne zusätzliche Ventilation betreiben zu konnen (siehe Kapitel J). Wenn der betreffende Raum kleiner als der angegebene Minimumwert ist, muß davon gesorgt werden, daß immer ein Fenster oder eine Tur einen Spalt breit offen bleibt (ca. 2,5 cm). Dies ist ebenfalls empfehlenswert bei Räumen, die besonderss gut isoliert oder zugfrei sind und/oder über 1500 m liegen. Ist die Ventilation (sprich: der Sauerstoffgehalt) unzureichend, dann schaltet sich der Kaminofen automatisch aus. Benutzen Sie den Kaminofen nicht in Keller- oder anderen unterirdisch gelegen den Räumen.
DER SAFE TOP
Der Ofen ist versehen von einem Safe Top. Diese verringgert die Temperatur an der Oberseite des Ofens. Sollte die Oberseite berührt werden, so wird das Risiko auf schwere Verletzung erheblich verringgert. Berücksichtigten Sie aber, daß die Oberseite immer noch heiß wird.
Berühren Sie die Oberseite und das Gitter nicht.
DER RICHTIGE BRENNSTOFF
Ihr Kaminofen wurde für die Benutzung von Wasserfreiem, sauberem Petroleum hoher Qualität, wie Zibro Plus, entwickelt. Nur dieser Brennstoff sorgt für eine saubere und optimale Verbrennung. Brennstoff geringerer Qualität kann zu folgenden Problemen führen:
übermäßige Ablagerung auf dem Docht
unvollständige Verbrennung
verkürzte Lebensdauer von Docht und Kaminofen
Rauch und/oder Geruch
Niederschlag auf dem Gitter oder Gehäuse
Der richtige Brennstoff ist also wichtig für einen sicheren, effizienten und komfortablen Gebrauch Ihres Kaminofens.
Informieren Sie sich bei Ihr hem Handler in ihrer direkten Umgebung über den wichtigen Brennstoff für ihren Kaminofen.
A DIE INSTALLATION DES KAMINOFENS
1 Nehmen Sie den Zibro Kamin vorsichtig aus dem Karton und kontrollieren Sie den Inhalt auf Vollständigkeit.
Außer dem Zibro Kamin muß folgenden vorhanden sein:
die Batterien
eine Syphonpumpe
ein Transportverschluß
einTankdeckelöffner
these Gebrauchsanweisung

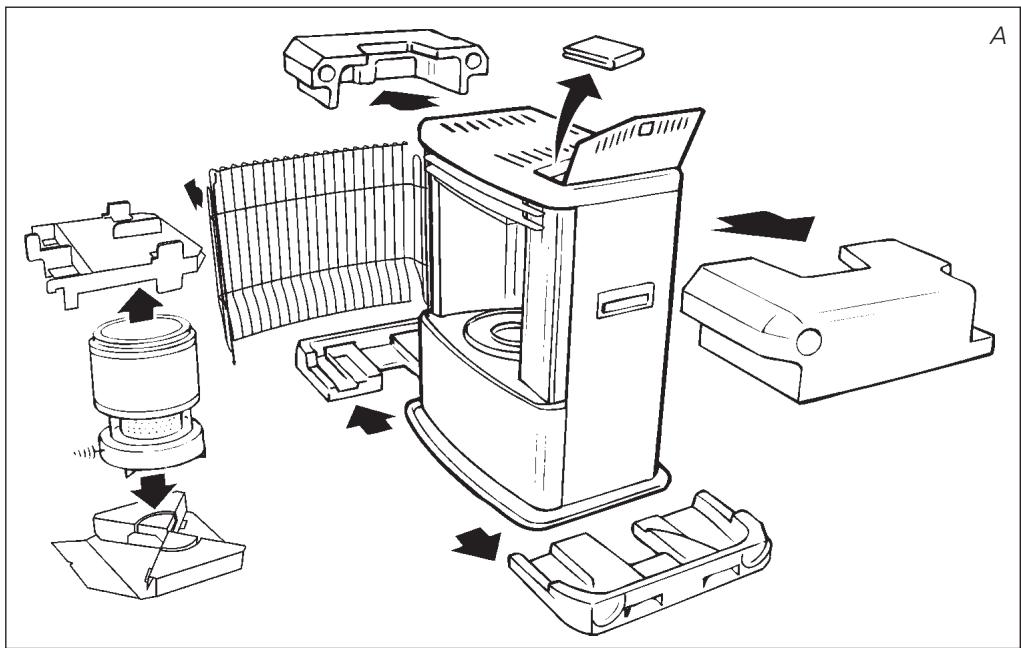

Bewahren Sie den Karton und das Verpackungsmaterial (Abb. A) zwecks Lagerung und/oder Transport auf.
2 Entfernen Sie das übrige Verpackungsmaterial:
Entfernen Sie das Stückchen Verpackungsmaterial vom Gitter 7. Heben Sie das Gitter aus der Kerbung (Abb. B) undziehen Sie es nach vorn.
▶ Ziehen Sie den Karton an der Oberseite der Brennkammer 4 vorsichtig heraus und entfernen sieihn (Abb. C). Nehmen Sie die Brennkammer aus dem Kaminofen und entfernen Sie auch das Verpackungsmaterial unter der Brennkammer (Abb. D).
- Setzen Sie die Brennkammer wieder ein. Die Brennkammer steht richtig, wenn sie sich ohne Schwierigkeiten mit dem Handgriff ⑤ etwas nach links und rechts verschiben{lsst (Abb. E).
Schließen Sie das Gitter:leitung anheiten, um es wieder in die Kerbung einrasten zu halten.
Öffnen Sie den Deckel des Brennstofftanks 8 und entfernen Sie das Stückchen Karton.
3 Befüllen Sie den Brennstofftank wie in Kapitel B beschreiben.
4 Legen Sie die Batterien in das dazu bestimme Fach 12 an der Rückseite des Kaminofens (Abb. F). Achten Sie darauf auf die + und - Pole.
5 Der Boden muß stabil und waagerecht sein.
6 Ihr Zibro Kamin ist jetzt betriebsbereit.
B DAS BEFULEN MIT BRENNSTOFF
Füllen Sie den Brennstofftank nicht im Wohnraum, sondern an einer dazu geeigneten Stelle (falls etwas verschüttet wird). Gehen Sie wie folgt vor:
1 Der Kaminofen sollen ausgeschaltet sein.
2 Öffnen Sie den Deckel 8 undziehen Sie den Brennstofftank 9 aus dem Kaminofen (Abb. G). Achtung: der Tank kann kurz nachtropfen. Stellen Sie den Brennstofftank ab (mit dem Tankverschluß nach oben) und drehen Sie den Tankverschluß mit Hilfe des Tankdeckelöffners auf (Abb. H).

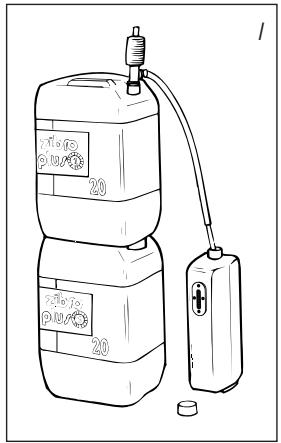

3 Den glatten, steifen Schlauch der Syphonpumpe in den Kanister stecken. Das Befüllen ist einfacher, wenn der KanisterHigher als der Brennstofftank liegt (Abb. I). Den geriffelten Schlauch stecken Sie dann in die Öffnung des Brennstofftanks.
4 Den weiß Knopf oben auf der Pumpe zudrehen (nach rechts).
5 Einige Male die Pumpe drücken, bis der Brennstoff in den Brennstofftank fließt. Sobald dies der Fall ist, brauchen Sie nicht mehr zu drucken.
6 Achten Sie während des Füllvorgangs auf die Brennstoffanzeige des Brennstoff-tanks (Abb. J). Wenn Sie sehen, daß der Tank fast voll ist, stellen Sie den Füllvorgang ein. Hierzu drehen Sie den weißen Knopf oben auf der Pumpe wieder auf (nach links). Den Tank niemals zu voll füssen. Vor allem dann nicht, wenn der Brennstoff sehr kalt ist (Brennstoff dehnt sich aus, wenn er wärmer wird).
7 Lassen Sie den Brennstoff, der sich noch in der Pumpe befindet, in den Kanister zurückströmen und entfernen Sie die Pumpe vorsichtig. Schrauben Sie den Tankverschluß mit Hilfe des Tankdeckelöffners wieder sorgfältig auf den Tank. Nach Gebrauch können Sie den Tankdeckelöffner wieder an der Rückseite des Zibro Kamins befestigen. Wischen Sie eventuell verschütteten Brennstoff weg.
8 Kontrollieren Sie, ob der Tankverschlußgerade sitzt und fest angezogen ist. Setzen Sie den Brennstofftank wieder in den Kaminofen ein (Tankverschluß nach unten). Schließen Sie den Deckel.
C DAS STARTEN DES KAMINOFENS
Ein neuer Ofen verursacht zu Beginn etwas Geruch. Sorgen Sie deswegen für zusätzliche Ventilation oder starten Sie den Ofen das ersten Mal außerhalb des Wohnraumes.
Wenn Sie den Kaminofen zum ersten Mal benutzen, müssen Sie nach dem Einsetzen des Brennstofftanks ca. 30 Minuten warten, bevor Sie den Ofen starten, damit sich der Docht mit Brennstoff vollsaugen kann. Dies trifft auch zu, wenn Sie den Kaminofen vollständig leer gebrannt haben, beziehungsweise nach Austausch des Dochetes.
Achten Sie vor dem Starten des Kaminofens daraufuf, daß sich noch genügend Brennstoff im Tank befindet mit Hilfe der Brennstoffanzeige ⑥ (grün bedeutet voll, rot bedeutet leer). Starten Sie den Kaminofen immer über die elektrische Zündung. Niemals Streichhölzer oder ein Feuerzeug benutzen. Hierbei gehen Sie wie folgt vor:
1 Den Zündschieber ③ gemeinsam mit dem Flammenregler ② ruhig nach unten schieben (Abb. K). Hiermit aktivieren Sie auch die Kipp-Sicherung.
2 Spätestens wenn in der Brennkammer 4 eine petite Flamme sightbar wird, lessen Sie den Zündschieber los. Der Zündschieber federt dann nach oben.
Vor dem Starten des Kaminofens immer kontrollieren, ob die Brennkammer ④ gerade steht, indem Sie den Handgriff ⑤ kurz nach links und rechts schieben (Abb. E). Dies muß ohne Schwierigkeiten möglich sein. Wenn die Brennkammer schrag steht, führt dies zu Rauch- und Rußentwicklung.
D DAS BRENNEN DES OFENS
Nachdem der Kaminofen gestartet wurde, dauert es 10 bis 15 Minuten, bevor Sie kontrollieren können, ob der Ofen gut brennt. Eine zu hohe Flamme kann Rauch-und Rußentwicklung verursachen, während eine zu niedrige Flamme zu Geruchsbildung führt. Auf der Seite kein dem Faltblatt können Sie sehen, wie hoch die Flamme minimal und maximal brennen (Abb. P) sollen. Sie können die Flamme mit dem Flammenregler 2 etwas regulieren (Abb. L).
Eine zu niedrige Flamme kann auch entstehen durch:
▶ zu weniger Brennstoff (befüllen Sie den Brennstofftank)
schlechten Brennstoff (wenden Sie sich an ihren Handler)
▶ zu weniger Ventilation (ein Fenster oder eine Tur einen Spalt breit öffnen)
Verschleib des Doches (wenden Sie sich an ihren Handler, oder wechseln Sie den Docht, siehe Kapitel L)
Der Ofen ist mit einem Sicherheitsystem ausgestattet, das für eine automatische Abschaltung des Ofens sorgt, sobald Sie den Brennstofftank länger als 5 Sekunden aus dem Ofen haben. Wenn Sie den Ofen wieder in Betriebnehmen möchten, müssen Sie den Brennstofftank wieder einsetzen und die im Kapitel C beschreibenben Schritte befolgen.
E DAS AUSSCHALTEN DES KAMINOFENS
Den Kaminofen eine Minute auf dem niedrigsten Stand brennen halten. Danach langsam den Flammenregler ② nach oben schieben (Abb. L). Die Flammene erlöscht nach kurzer Zeit.
In Notfallen schalten Sie den Kaminofen mit der Sicherheitsstaste 1 aus (Abb. M).
F STÖRUNGEN, URSACHEN UND LÖSUNGEN
Wenn sich eine Störung nicht mit Hilfe der unterstehenden Hinweise beheben laßt, wenden Sie sichitte an ihren Zibro Kamin Handler.
DER OFEN LÄSST SICH NICT STARTEN.
Die Batterien sitzen nicht richtig im Batteriefach. Überprüfen (Abb. F).
Die Batteriespannung ist zu niedrig. Austauschen (Abb. F)
- Sie haben den Kaminofen vollständig leerbrennen setzen oder den Docht ausgetauscht. Nach Einsetzen des gefüllten Brennstofftanks 30 Minuten mit dem Starten warten.
- Sie haben den Zündschieber ③ zu fest nach unter gedrückt. Behutsam fest drücken (Kapitel C).
Die elektrische Zündung ist defekt. Wenden Sie sich an ihren Handler.
Elektrische Zündung mit gerissenem Gluhfaden
UNGLEICHE FLAMME UND/ODER RUBUND/ODER GERUCH
Die Brennkammer 4 ist nicht richtig eingesetzt. Mit dem Handgriff die Brennkammer richtig einsetzen, bis sie sich mühelos etwas nach links und rechts verschieben laßt.
Die Flammehöhe ist nicht gut eingestellt. Siehe Abb. P und die Hinweise in Kapitel D.
- Sie benutzen veralteten Brennstoff.
Fangen Sie jeder neue Heizsaison mit neuem und richtigem Brennstoff an.
- Sie benutzen einen falschen Brennstoff.
Siehe KORREKTER BRENNSTOFF (Kapitel „Wichtig zu wissen").
Staubanhäufig im unteren Bereich des Kaminofens. Wenden Sie sich an ihren Handler.
Die Dochthöhe ist nicht richtig. Wenden Sie sich an ihren Handler.
DER KAMINOFEN GEHT LANGSAM AUS.
Der Brennstofftank ist leer. Siehe Kapitel B.
Es befindet sich Wasser im Filter. Trocknen Sie den Filter (Kapitel G, Abb. N).
Es befindet sich Feuchtigkeit im unteren Reservoir. Wenden Sie sich an ihren Handler.
Der Docht ist an der Oberseite verhärtet.
Kaminofen außerhalb des Wohnraumes vollständig leer brennen halten (Kapitel G). Verwenden Sie richtig Brennstoff.
Sie benutzen veralteten Brennstoff. Fangen Sie jeder neue Heizsaison mit neuem und richtigem Brennstoff an.
DIE FLAMME DES KAMINOFENS BRENNT ZU NIEDRIG.
Der Docht ist zu niedrig eingestellt. Wenden Sie sich an ihren Handler.
Der Kaminofen hat vor dem Nachfüllen fast den gesamten Brennstoff verbraucht. Nach dem Einsetzen des vollen Brennstofftanks 30 Minuten warten, bevor der Kaminofen erneut gestartet wird.
- Sie benutzen veralteten oder einen falschen Brennstoff.
- Siehe KORREKTER BRENNSTOFF (Kapitel „Wichtig zu **).
Der Raum wird nicht ausreichend ventiliert. Ein Fenster oder eine Tur kurz welt offen und danach einen Spalt breit offen halten.
DIE FLAMME DES KAMINOFENS BRENNT ZU HOCH,
MIT NICT-REGULIERBARER FLAMME.
- Sie benutzen einen falschen, zu flüchtigen Brennstoff.
Siehe KORREKTER BRENNSTOFF (Kapitel „Wichtig zu **).
Der Docht ist zu hoch eingestellt.
Wenden Sie sich an ihren Handler.
G DIE WARTUNG
Ihr Zibro Kamin benötigt kaum Wartung. Staub und Flecken sollen den nochrechtzeitig mit einem feuchten Tuch entfernt werden, da ansonsten hartnäckige Flecken entstehen können. Normalerweise sind nur die folgenden drei Teile dem Verschließ ausgesetzt:
Elektrische Zündung
1. DIE BATTERIEN
These konnen Sie selbst austauschen. Werfen Sie die alten Batterien nicht in den Abfalleimer, sondern entsorgen Sie diese laut der örtlichen Vorschriften für chemischen Kleinabfall.
2. DER DOCHT
Um die Lebensdauer des Doches zu verlangern, sollen den Kaminofen von Zeit zu Zeit vollständig leer brennen halten (bis er von selbst ausgeht). Tun Sie dies, sobald Sie merken, daß die Flamme etwas schwächer wird. Da dieser Vorgang etwas Geruch verursacht, empfehlen wir Ihnen, dies außerhalb des Wohnbereiches zu tun.
3. DIE ELEKTRISCHE ZündUNG
Die Zündspirale hat eine langere Lebensdauer, wenn Sie den Kaminofen immer vorsichtig starten. Wechseln Sie die Batterienrechtzeitig aus und achten Sie daraufuf, daß Sie die Zünd-Taste nicht zu stark betätigten. Wenn der Gluhfaden gerissen ist, muß die Zündspirale ausgetaucht werden.
DER BRENNSTOFFFILTER
Kontrollieren Sie auch den Brennstofffilter regelmäßig:
Nehmen Sie den Brennstofftank ⑨ aus dem Kaminofen und entfernen Sie den Brennstofffilter (Abb. N). Halten Sie ein Tuch bereit, da noch ein weniger Brennstoff aus dem Filter tropfen kann. Drehen Sie den Brennstofffilter um und klopfen Sieihn auf einem harten Untergrund leer, um den Schmutz zu entfernen. (Unter keinen Umständen mit Wasser reinigen!) Setzen Sie den Brennstofffilter wieder in den Kaminofen ein.
Entfernen Sie selbst keine Teile aus dem Kaminofen. Wenden Sie sich bezüglich einer eventuellen Reparatur immer an ihren Handler.
Bevor Sie Wartungsarbeiten ausfuhren, muß der Kaminofen ausgescheltet und abgekühlt sein.
H LAGERUNG (ENDE DER HEIZSAISON)
Wir empfehlen Ohnen, den Kaminofen am Ende jeder Heizsaison vollständig leer brennen zu halten undihn danach gut aufzubewahren. Beachten Sie dazu folgende Hinweise:
1 Starten Sie den Ofen außerhalb des Wohnraumes und halten Sie ihren vollständig leer brennen.
2 Lassen Sie den Kaminofen anschließend abkühlen.
3 Den Kaminofen mit einem feuchten Tuch reinigen und danach mit einem trockenen Tuch trocken reiben.
Die Batterien aus dem Batteriefach 2 gehmen und an einer trockenen Stelle aufbewahren.
5 Reinigen Sie den Brennstofffilter (Kapitel G).
Brennstoffsieb
TransportverschluB
6 Lagern Sie den Kaminofen staubfrei, nach Möglichkeit in der Originalverpackung. Den übriggebliebenen Brennstoff sollenn Sie in der nachsten Heizsaison nicht mehr verwenden. Entsorgen Sie übriggebliebenen Brennstoff gemäß den Vorschriften, die in Ihrer Gemeinde für chemische Kleinabfälle gelten. Beginnen Sie jeder neue Heizsaison immer mit neuen Brennstoff. Beachten Sie wieder die Gebrauchsanweisung (wie beschrieben ab Kapitel A), wenn Sie den Kaminofen erneut in Betriebnehmen.
TRANSPORT
Um zu verhindern, daß der Kaminofen während des Transportes Brennstoff verliert, müssen folgende Maßnahmen getroffen werden:
1 Lassen Sie den Kaminofen abkühlen.
2 Nehmen Sie den Brennstofftank aus dem Kaminofen und entfernen Sie den Brennstofffilter (Abb. N). Diese kann eventuell etwas nachtropfen; halten Sie ein Tuch bereit. Den Brennstofffilter und den Brennstofftank außerhalb des Kaminofens aufbewahren.
3 Setzen Sie den Transportverschluß anstelle des Brennstofffilters ein (Abb. O) und drücken Sieihn fest, so daß kein Brennstoff austritt.
4 Den Kaminofen immer aufrecht transportieren.
J TECHNISCHE DATEN
| Zündung | elektrisch | Abmessungen (mm) | Breite | 428 |
| Brennstoff | Petroleum | (einschließlich Bodenplatte) | Tiefe | 295 |
| Kapazität (kW)* | 2,4 | Höhe | 513 | |
| Geeigneter Raum (m3)** | 40-85 | Zubehr | Syphonpumper, Batterien | |
| Brennstoffverbrauch (Ltr/Std)* | 0,25 | Tankdeckelöffner | ||
| Brennstoffverbrauch (g/Std)* | 200 | Transportverschluß | ||
| Brenndauer pro Tank (Std)* | 16 | Benötigte Batterien | 2x R20 KG, size D | |
| Inhalt Brennstofftank (Liter) | 4,0 | 1,5V | ||
| Gewicht (kg) | 9 | Dochttyp | F | |
- Bei Einstellung auf maximalem Stand
** Angegebene Werte sind Richtwerte
K GARANTIEBEDINGUNGEN
Sie erhalten auf ihren Zibro Kamin 24 Monate Garantie ab Kaufdatum. Innerhalb dieser Zeit werden alle Material- und Herstellungsehler kostenlos behoben. Hierbei gelten folgende Regeln:
1 Alle weiteren Ansprüche auf Schadenersatz, inklusive Folgeschäden, werden nicht anerkannt.
2 Reparatur oder Austausch von Teilen innerhalb der Garantiezeit führt nicht zur Veränderung der Garantie.
3 Die Garantie verfällt, wenn Veränderungen angebracht wurden, Nicht-Original Teile montiert oder Reparaturen durch Dritte am Kaminofen ausgeführrt wurden.
4 Teile, die normalem Verschleiß ausgesetzt sind, wie die Glühspirale, die Batterien, der Docht und die Syphonpumpe, fallen nicht unter die Garantie.
Die Garantie gilt ausschließlich unter Vorlage der datierten Originalrechnung, auf der keine Veränderungen vorgenommen wurden.
Die Garantie gilt nicht bei Schäden, die durch zweckwidrige Handlungen entstanden sind, beziehungsweise durch Verwahrlosung und durch die Benutzung von falschem oder veraltetem Brennstoff. Falscher Brennstoff kann)sogar gefährlich sein.*
Die Versandkosten und das Versandrisiko des Kaminofens, oder dessen Teile, gehen zu allen Zeiten zu Lasten des Käufers.
Um unnötige Kosten zu vermeiden, empfehlen wir Ihnen, immer zuerst sorgfältig die Gebrauchsanweisung zulesen. Finden Sie darin keine Lösung, wenden Sie sich an ihren Handler.
- Leicht entzündliche Stoffe können zum Beispiel zu unkontrollierbarer Verbrennung führen, die ausschlagende Flammen zur Folge haben. Versuchen Sie in thisem Fall nie, den Kaminofen zu transportieren, sondern schalten Sie den Kaminofen unverzüglich aus (siehe Kapitel E). In Notfällen können Sie einen Feuerlöscher benutzen, jedoch ausschließlich einen Kohlendioxid- oder Pulver-Feuerlöscher.
10 SICHERHEITSRATSCHLAGE
1 Machen Sie Kinder immer auf die Anwesenheit eines brennenden Ofens aufmerksam.
2 Transportieren Sie den Ofen nicht, wenn er brennt oder noch heißt ist. In dieser Fall auch keine Wartungsarbeiten durchführten.
3 Stellen Sie den Kaminofen so auf, daß er sich mit der Vorderseite minimal 1,5 Meter von Mauern, Gardinen und Möbeln befindet. Achten Sie ebenfalls daraufuf, daß der Raum über dem Kaminofen frei ist.
4 Benutzen Sie den Kaminofen nicht in staubigen Räumen und nicht an Stellen, an denen es starkzieht. In beiden Fällen erhalten Sie keine optimale Verbrennung.
5 Schalten Sie den Kaminofen aus, bevor Sie das Haus verlassen oder zu Bett gehen.
6 Lagern und transportieren Sie den Brennstoff ausschließlich in den dazu bestimmten Tanks und Kanistern.
7 Achten Sie daraufuf, daß der Brennstoff nicht Hitze oder extremen Temperaturunterschieden ausgesetzt wird. Lagern Sie den Brennstoff immer an einem kühlen, trockenen und dunklen Ort (Sonnenlicht schadet der Qualität)
8 Benutzen Sie den Kaminofen niemals an Stellen, an denen schädliche Gase oder Dämpfe auftreten konnten (zum Beispiel Auspuffgase oder Farbdämpfe).
9 Die Oberseite des Ofens wird heiß. Der Ofenarf nicht abgedeckt werden (Feuergefahr). Berühren Sie die Oberseite und das Gitter nicht.
10 Achten Sie immer auf ausreichende Ventilation.
L DER OFEN MUSS GANZ ABGEKühLT SEIN, BEVOR SIE MIT DEM DOCHTWECHSEL BEGINNEN.
1 Öffnen Sie den Deckel undnehmen Sie den Brennstofftank heraus.
2 Nehmen Sie die Batterien aus dem Batteriefach.
3 Kontrollieren Sie, ob der Flammenregler und der Zündschieber ganz oben stehen. Entfernen Sie die Umhüllung.
4 Das Gitter aus der Kerbung haben und nach vornziehen. Die Brennkammer aus dem Ofennehmen. Das Gitter schlieben.
Die Schrauben an der Unterseite des Gehäuses losen. Das Gehäuse ein weniger nach vornziehen und von der Bodenplatte abnehmer. Die Flügelmuttern unter dem Brennersitz losen.
6 Den Brennersitz hochziehen, bis der Docht sightbar wird. Legen Sie den Brennersitz halten den Ofen. (Achten Sie damit daraufuf, dass die Drähte sich nicht losen).
7 Den Flammenregler nach unter drücken, so dass sich der Dochtmechanismus in seine höchste Position bewegt.
Den Dochthalter (mit Docht) so welt nach links drehen, bis er sich lost und anschließend aus dem Ofennehmen.
9 Den Docht aus dem Dochthalternehmen.
Den neuen Docht in den Dochthalter einsetzen und die Dochtstifte kräftig in die LÖcher des Dochthalters drücken.
11 Den Dochthalter (mit Docht) wieder einsetzen, indem Sie die zwei große Stifte an der AuBenseite des Dochthalters in die Nut des Dochtmechanismus drucken. AnschlieBend den Dochthalter im Uhrzeigersinn drehen, bis er gut befestigt ist.
12 Den Brennersitz wieder montieren.
Die Flügelmattern kreuzweise handfest anziehen.
14 Kontrollieren Sie, ob der Dochtmechanismus gut Funktioniert, indem Sie den Flammenregler nach unter schiben und die Sicherheitsstaste drucken.
15 Kontrollieren Sie, ob der Kipp-Sicherungsmechanismus gut Funktioniert, indem Sie den Flammenregler nach unten drucken und den Zylinder zur Seite kippen.
Das Gehäuse wieder aufsetzen und die Schrauben festdrehen. Dann die Brennkammer wieder einsetzen. Kontrollieren Sie, ob diese gerade stehen, indem Sie mit dem Handgriff kurz nach links und rechts schiben. Das Gitter schlieben.
17 Den gefüllten Brennstofftank wieder einsetzen.
Die Batterien in das Batteriefach einlagen (acht den Siedebai auf die + und - Pole). Nach dem Einsetzen des Brennstofftanks und der Batterien müssen Sie 30 Minuten warten, bevor Sie den Ofen starten.
Käere kunde
DE KACHEL BRANDT TE HOOG, MET NIET REGELBARE VLAMMEN.
PVG Austria VertriebsgmbH
Salaberg 49
3350 HAAG
tel: +43 7434 44867
fax: +43 7434 44868
email: pvgaustria@zbro.com
B BELGI
PVG Belgium NV/SA
Industrielaan 55
2900 SCHOTEN
tel: +32 3 326 39 39
fax: +32 3 326 26 39
email: pvgbelgium@zibro.com
CH SCHWEIZ
PVG Schweiz AG
Genuastrasse 15
4142 MUNCHENSTEIN
tel: +41 61 337 26 51
fax: +41 61 337 26 78
email: pvgint@zibro.com
DEUTSCHLAND
PVG Deutschland GmbH
Beiersdorfstraße 4
46446 EMMERICH
tel: +49 2821 76713
fax: +31 412 648385
email: pvgint@zibro.com
DK DANMARK
PVG Scandinavia A/S
Niels Bohrsvej 10
6100 HADERSLEV
tel: +45 73 53 02 02
fax: +45 73 53 02 04
email: pvgdenmark@zibro.com
ESPAN
PVG Espana S.A.
Pol. Ind. San José de Valderas II
