BEDIENUNGSANLEITUNG LCD TV MD 30263 MEDION

Alle Rechte vorbehalten.

Dieses Handbuch ist urheberrechtlich geschützt.

Hergestellt unter Lizenz von Dolby Laboratories.

"Dolby", "Pro Logic" und das Doppel-D-Symbol sind Warenzeichen von Dolby Laboratories.

Das „HD ready“ Logo ist ein Warenzeichen von EICTA.

HDMI, das HDMI Logo und High-Definition Multimedia Interface sind

Warenzeichen oder eingetragene Warenzeichen von HDMI Licensing LLC.

Weitere Warenzeichen sind Eigentum ihrer jeweiligen Besitzer.

Technische und optische Änderungen sowie Druckfehler vorbehalten.

Medion AG, Am Zehnhof 77, 45307 Essen, Germany

BDA00105300

1. SICHERHEIT, WARTUNG, AUBERBETRIEBNAHME 1

Betriebssicherheit 1
Reparatur 2
Aufstellort 2
Vorphesehene Umgebung 2
AnschlieBen 3
Normen/ElektromagnetischeVertraglichkeit 3

Wartung 3

Recycling und Entsorgung 4
Umgang mit Batterien 4

2. EINFUHRUNG 5

Hinweise zu dieser Anleitung 5
Unsere Zielgruppe 5
Die Qualität 5
Der Service 5

Leistungsmerkmale 6

3. STEUERELEMENTE UND SEITENANSCHLUSSE 7

4. GERÄTERÜCKSEITE UND ANSCHLUSSE 8

5. FERNBEDIENUNG 9

Zusammenfassung der Steuerelemente 10

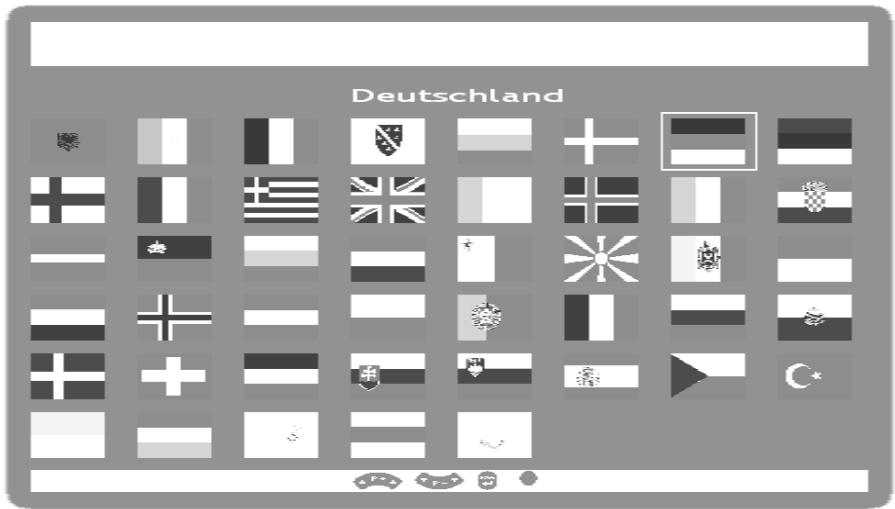

6. APSAS - DIE ERSTE EINRICHUNG 11

7. ALLGEMEINE STEUERUNG UND EINSTELLUNGEN 13

Ein- und Ausschalten des TV-Gerätes 13
Aufrufen der Menus und Bedienung der On-Screen Steuerung 13
Weiterschalten von Programmen 14
Zwischen TV und externen Signalquellen umschalten 14
Lautstärkeregelung 14
Bedienung der Lautstärkeregelung 14
Stummschaltung 14
Bildeinstellungen (Kontrast, Farbe, Helligkeit, etc.) 14
Weitere Bildeinstellungen 16
Toneinstellungen (Balance, Equalizer, etc.) 17

8. TV-MODUS 19

Programmeinstellungen anpassen 19
Programmtabelle 19
Löschen von Programmen 19
Verschieben und Sortieren von Programmen 20
Name von Programmen Andern 20

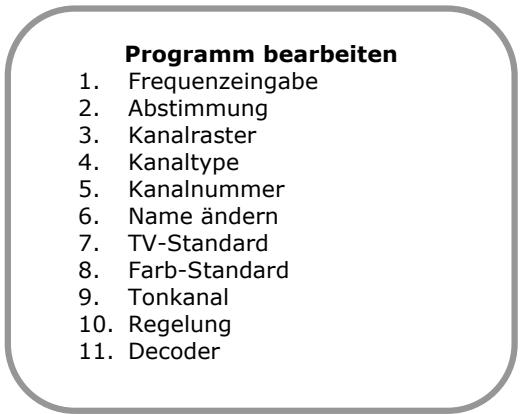

Manuelle Einstellung von Programmen 21

Manuelles Hinzufugen von Programmen 23

NeueProgrammeautomatischhinzufugen 23

9. TELETEXT 24

Die Bedienung des Teletexts 24
Teletext Seiten auswahlen 24
Teletext Anzeigefunktionen auswahlen 24
Nutzliche Teletext Eigenschaften 25

10.ANSCHLIEBENVON EXTERNENGERÄTEN 26

Anschluss eines externen Gerätes an die Scartbuchse 26
Anschluss eines Videorecorders an die Antennenbuchse 26
Anschluss eines PCs oder einer Multimedia-Videoquelle 26
Anschluss eines Decoders 26
Anschluss eines Kamerarecorders 26

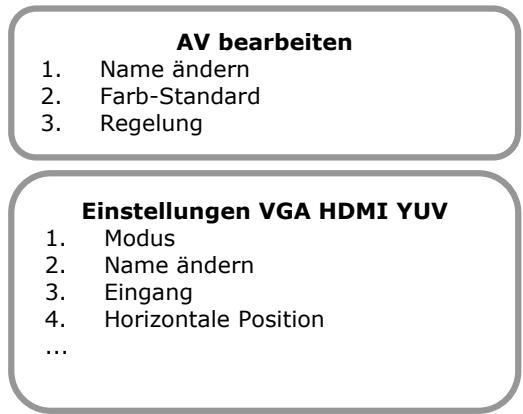

Einstellungen fur externe Geräte (Bild, Ton, Name, etc.) 27
Menu AV Einstellungen 27

11. VGA, HDMI UND YUV 29

Anschluss 29
Einstellungen im VGA PC, HDMI und YUV Modus 29

12. KOMFORTFUNKTIONEN 31

Bild im Bild/Picture in Picture (PIP) 31
Multipicture (Senderübersicht) - Farbstaste Grün 31
Kindersicherung 31
Sleeptimer 32
Swap-Funktion 33

Swap-Programm festlegen (Vozugsprogramm) 33

Auf Werkseinstellung zusücksetzen 33
Einschaltmodus 34
Einstellungen fur alleProgramme 34
Zeitanzeige TIME 35
Bildformat umschalten - ARC 35
Bildvoreinstellungen umschalten - APC. 35
Standbildfunktion - Farbstaste Gelb 35
Serie 35

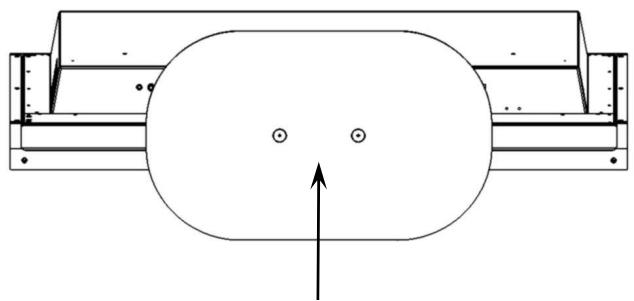

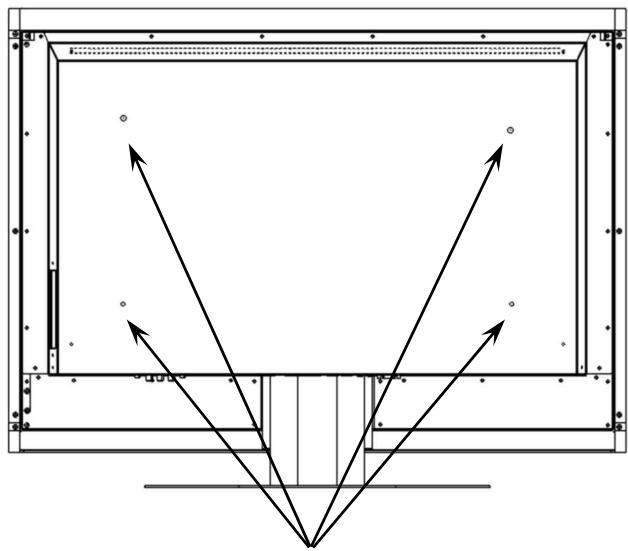

13.WANDMONTAGE 36

Montageanleitung 36

14.PROBLEMBEHEBUNG 37

15. SONSIGES 38

Benötieng Sie weitere Unterstützung? 38
Garantiebedingungen 38
Haftpflichtbeschränkung 38
Vervielfaltung Gebrauchsanweisung 38

1. SICHERHEIT, WARTUNG, AUßerBETRIEBNAHME

Bittelesen Sie diese Gebrauchsanweisung und zugehörigen Technischen Daten aufmerksam durch und befolgen Sie alle angeführten Hinweise. So gewährleisten Sie einen zuverländigen Betrieb und eine lange Lebensdauer Ihres TV-Gerätes. Halten Sie diese Anweisung stets griffbereit in der Höhe Ihres TV-Gerätes. Bewahren Sie die Gebrauchsanweisung und die Technischen Daten gut auf, um sie bei einer Veräußerung des TV-Gerätes dem neuen Besitzer weiter geben zu können.

BETRIEBSSICHERHEIT

• Öffnen Sie niemals das Gehäuse des TV-Gerätes (elektrischer Schlag, Kurzschluss und Brandgefahr)!
• Führer Sie keine Gegenstände durch die Schlitze und Öffnungen ins Innere des TV-Gerätes (elektrischer Schlag, Kurzschluss und Brandgefahr)!

• Schlitze und Öffnungen des TV-Gerätes dienen der Belüftung. Decken Sie diese Öffnungen nicht ab - die Belüftung darf nicht durch Bedecken der Luftungsöffnungen mit Gegenständen wie Zeitschriften, Tischdecken, Vorhänge usw. befindert werden. (Überhitzung, Brandgefahr)!

• Das TV-Gerätarfkeinesfalls Tropf- und Spritzwasser ausgesetzt werden!

• Lassen Sie Kinder nicht unbeaufsichtigt an elektrischen Geräten speiten. Kinder konnen mögliche Gefahren nicht immer richtig erkennen.
• Das TV-Geräte ist nicht für den Betrieb in einem Unternehmen der Schwerindustrie vorgesehen. Der Betrieb unter extremen Umgebungsbedingungen kann die Beschädigung Ihres Gerätes zur Folge haben.
• Es besteht Verletzungsgefahr, wenn das Display bricht. Packen Sie mit Schutzhand-schuhen die geborsten Teile ein und senden Sie diese zur fachgerechten Entsorgung an Ihr Service Center. Waschen Sie anschließend ihre Höhe mit Seite, da nicht auszuschreiben ist, dass Chemikalien austreten konnen.
• Üben Sie keinen Druck auf das Display aus. Es besteht die Gefahr, dass der Bildschirm bricht.
• Berühren Sie das Display nicht mit den Fingern oder mit scharfen, spitzen, kantigen Gegenständen, um Beschädigungen zu vermeiden.
• Durch zu hohe Lautstärken am Kopfhörer besteht die Gefahr eines möglichen Hörschadens. Reduzieren Sie die Lautstärke des Kopfhörers, bevor Sie sich diesen aufsetzen.

Achtung! Das Gerät verfügbar auf Grund seiner Bauart über spitze Kanten und Ecken die Verletzungen hervorrufen können!

Sorgen Sie für ausreichende Standsicherheit des Gerätes.
- Lassen Sie die Ecken des Gerätes nicht über Möbelkanten hinausragen.
- Kommen Sie mit ihren Augen niemals in die Nähe der Ecken des Gerätes. Achten Sie besonderss daraufuf, wenn Sie sich über dem Gerät niederbeugen!

Schalten Sie das Gerätsofar aus bzw. erst gar nicht ein,ziehen Sie den Netzstecker und wenden Sie sich an den Kundendienst wenn...

• ... das Netzkabel- oder der Netzstecker angeschmort oder beschädigt sind. Lassen Sie das defekte Netzkabel gegen Originalteile austauschen. Auf keinen Fall)durfen diese repariert werden.
  ... das Gehäuse des Gerätes beschädigt ist, oder Flüssigkeiten hineingelaufen sind. Lassen Sie das Gerät erst vom Kundendienst überprüfen. Andernfalls kann es sein, dass das Gerät nicht sicher betrieben werden kann. Es kann Lebensgefahr durch elektrischen Schlag bestehen!

REPARATUR

• Überlassen Sie die Reparatur Ihres TV-Gerätes ausschließlich qualifiziertem Fachpersonal.
• Im Falle einer notwendigen Reparatur wenden Sie sichitte ausschließlich an unsere autorisierten Servicepartner.

AUFSTELLORT

• Neue Geräte können in den ersten Betriebsstunden einen typischen, unvermeidlichen aber:vöglich ungebährlichen Geruch abgeben, der im Laufe der Zeit immer mehr abnimmt. Um der Geruchsbildung entgegenzuwirken, empfehlen wir Ihnen, den Raum regelmäß zu lüssen. Wir haben bei der Entwicklung theses Produktes Sorge dafür getragen, dass geltende Grenzwerte deutlich untersritten werden.
• Halten Sie Ihr TV-Gerät und alle angeschlossenen Geräte von Feuchtigkeit fern und vermeiden Sie Staub, Hitze und direkte Sonneneinstrahlung. Das Nichtbeachten dieser Hinweise kann zu Störungen oder zur Beschädigung des TV-Gerätes führen.
• Betreiben Sie Ihr Gerät nicht im Freien, da äußere Einflüsse, wie Regen, Schnee etc. das Gerät beschädigten können.
• Stellen Sie keine mit Flüssigkeit gefüllten Gefäße (Vasen oder ähnliches) auf das Gerät. Das Gefäß kann umkippen und die Flüssigkeit kann die elektrische Sicherheit beeinträchtigen.
• Stellen Sie keine offenen Brandquellen (Kerzen oder ähnliches) in die Nähe oder auf das Gerät.
• Achten Sie auf genügend große Abstände in der Schrankwand. Halten Sie einen Mindestabstand von 10 cm rund um das TV-Gerät zur ausreichenden Belüftung ein.
• Stellen und betreiben Sie alle Komponenten auf einer stabilen, ebenen und vibrationsfreien Unterlage, um Stürze des TV-Gerätes zu vermeiden.
• Vermeiden Sie Blendwirkungen, Spiegelungen und zu starke Hell-Dunkel-Kontraste, um ihre Augen zu schonen.
• Der optimale Betrachtungsabstand beträgt 5 Mal die Bildschirmdiagonale.

VORGESEHENE UMGEBUNG

• Das TV-Gerät kann bei einer Umgebungstemperatur von +5^ C bis +35^ C und bei einer relativen Luftfeuchtigkeit von 20% - 80% (nicht kondensierend) betrieben werden.
• Im ausgeschalteten Zustand kann das TV-Gerät bei -10° C bis +60° C gelagert werden.
• Warten Sie nach einem Transport des TV-Gerätes solange mit der Inbetriebnahme, bis das Gerät die Umgebungstemperatur angenommen hat. Bei großen Temperatur- oder Feuchtigkeitsschwankungen kann es durch Kondensation zur Feuchtigkeitsbildung innerhalb des TV-Gerätes kommt, die einen elektrischen Kurzschluss verursichen kann.
• Ziehen Sie während eines Unwetters oder wenn das Gerät für längerere Zeit nicht benutzt wird den Stecker aus der Steckdose und das Antennenkabel aus der Antennenbuchse.

ANSCHLIEBEN

Beachten Sie nachfolgende Hinweise, um Ihr Gerät ordnungsgemäß anzuschlieben:

STROMVERSORGUNG

• Betreiben Sie das Gerät nur an geerdeten Steckdosen mit AC 220V-240V~ 50 Hz. Wenn Sie sich der Stromversorgung am Aufstellort nicht sicher sind, Fragen Sie bei Ihrem Energieversorger nach.
• Benutzen Sie nur das beiliegende Netzanschlusskabel.
• Wir empfehlen zur zusätzlichen Sicherheit die Verwendung eines Überspannungsschutzen, um Ihr TV-Gerät vor Beschädigung durch Spannungsspitzen oder Blitzschlag aus dem Stromnetz zu schützen.
• Um die Stromversorgung zu Ihrlem Gerät zu unterbrechen,ziehen Sie den Netzstecker aus der Steckdose.
  Die Steckdose muss sich in der Höhe des Gerätes befinden und leicht erreichen sein.
• Der eingebaute Netzschalter trennt das TV-Gerät nicht vollständig vom Stromnetz.
• Sollten Sie ein Verlängerungskabel eingezetzen, achten Sie daraufuf, dass diesen den VDE-Anforderungen entspricht. Fragen Sie ggf. ihren Elektroinstallateur.
• Verlegen Sie die Kabel so, dass niemand darauf troten oder darüber stolpern kann.
• Stellen Sie keine Gegenstände auf die Kabel, da diese sonst beschädigt werden konnten.

NORMEN / ELEKTROMAGNETISCHE VERTRÄGLICHKEIT

Das TV-Gerät erfüllt die Anforderungen der elektromagnetischen Kompatibilität und elektrischen Sicherheit der folgenden Bestimmungen:

EN 55013 - EN 55020 - EN 60065 EN 61000-3-2, EN 61000-3-3

• Wahren Sie mindestens einen Meter Abstand von hochfrequenten und magnetischen Störquellen (anderes Fernsehgerät, Laufsprecherboxen, Mobiltelefon usw.) um Funktionstörungen und Datenverlust zu vermeiden.
• Trotz modernster Fertigung kann es auf Grund der hochkomplexen Technik in seltenen Fällen zu Ausfallen von einzelnen oder mehreren Leuchtpunkten kommt.

WARTUNG

Die Lebensdauer des TV-Gerätes können Sie durch folgende Maßnahmen verlangern:

Achtung! Es befinden sich keine zu wartenden oder zu reinigenden Teile innerhalb des Gehäuses.

• Ziehen Sie vor dem Reinigen immer den Netzstecker und alle Verbindungskabel.
• Verwenden Sie keine Lösungsmittel, ätzende oder gasförmige Reinigungsmittel.
• Reinigen Sie das TV-Gerät mit einem weichen, fusselfreien Tuch.
• Achten Sie daraufuf, dass keine Wassertröpfchen auf dem TV-Gerät zurückbleiben. Wasser kann dauerhafte Verfährbungen verursachen.
• Setzen Sie das TV-Gerät weder grellem Sonnenlicht, noch ultravioletter Strahlung aus.
  -itte bewahren Sie das Verpackungsmaterial gut auf und benutzen Sie ausschlieblich dieaes, um das TV-Gerat zu transportieren.

RECYCLING UND ENTSORGUNG

Dieses Gerät und seine Verpackung wurden weitestgehend aus Materialien hergestellt, die umweltschonend entsorgt und einem fachgerechten Recycling zugeführrt werden können.

Nach seinem Gebrauch wird das Gerät zurückgenommen, um es einer Wiederverwendung bzw. wertstofflichen Verwertung zuzuführen, soweit es in einem Zustand zurückgegeben wird, der dem bestimmungsgemäßen Gebrauch entspricht. Nicht verwertbare Geräteile werden sachgemäß entsorgt.

Wenn Sie Fragen zur Entsorgung haben, wenden Sie sichitte an ihre Verkaufsstelle oder an unseren Service.

Gerät

Werfen Sie das Gerät am Ende seiner Lebenszeit keinesfalls in den normalen Hausmüll. Erkundigen Sie sich nach Unterstützung einer umweltgerechten Entsorgung.

UMGANG MIT BATTERIEN

Batterien können brennbare Stoffe enthalten. Bei unsachgemäßer Behandlung konnen Batterrien auslaufen, sich stark erhitzen, entzüden oder gar explodieren, was Schäden für Ihr Gerät und ihre Gesundheit zur Folge haben können.

Bitte befolgen Sie unbedingt folgende Hinweise:

• Halten Sie Kinder von Batterien fern.
  Sollten versehentlich Batterien verschluckt worden sein, melden Sie diesitte sofort Ihrem Arzt.
• Laden Sie niemals Batterien (es sei Denn, dies ist ausdrücklich angegeben).
• Entladen Sie die Batterien niemals durch hohe Leistungsabgabe.
• Schließen Sie die Batterien niemals kurz.
• Vermeiden Sie Hitze und werfen Sie die Batterien nicht ins Feuer.
• Zerlegen oder verformen Sie die Batterien nicht.

Ohre Hände oder Finger konnten verletzt werden oder Batterieflüssigkeit konnte in ihre Augen oder auf ihre Haut gelangen. Sollte dies passieren, spulen Sie die entsprechenden Stellen mit einer große Menge klaren Wassers und informieren Sie umgehend ihren Arzt.

• Vermeiden Sie starke Stöße und Erschütterungen.
• Vertauschen Sie niemals die Polarität.

Achten Sie daraufuf, dass die Pole Plus (+) und Minus (-) korrekt eingesetzt sind, um Kurzschlüsse zu vermeiden.

• Vermischen Sie keine neuen und alten Batterien oder Batterien unterschiedlichen Typs. Dies könnte bei Ihrrem Gerät zu Fehlfunktionen führen. Darüber hinaus wurde sich die schwächere Batterie zu stark entladen.
• Entfernen Sie verbrauchte Batterien sofort aus dem Gerät.
• Entfernen Sie die Batterien aus Ihrem Gerät, wenn diese über einen längeren Zeitraum nicht benutzt wird.
• Ersetzen Sie alle verbrauchten Batterien in einem Gerät gleichzeitig mit neuen Batterien des gleichen Typs.
• Isolieren Sie die Kontakte der Batterien mit einem Klebestreifen, wenn Sie Batterien lagern oder entsorgen wollen.

Batterien

Verbrauchte Batterien gehoren nicht in den Hausmüll! Sie müssen bei einer Sammelstelle für Altbatterien abgegeben werden.

2. EINFUHRUNG

HINWEISE ZU DIESER ANLEITUNG

Wir haben diese Gebrauchsanweisung so gegliedert, dass Sie jederzeit über das Inhaltsverzeichnis die bereits genommen Informationen themenbezogen nachlesen können. Die Technischen Daten und der Lieferumfang befinden sich in einem eigenen, zugehörigen Dokument.

Ziel dieser Gebrauchsanweisung ist es, Ohnen die Bedienung Ihres TV-Gerätes in leicht verstandlicher Sprache nahe zu bringen.

UNSERE ZIELGRUPPE

Die Gebrauchsanweisung richtet sich an Erstanwender sowie an fortgeschrittene Benutzer. Ungeachtet der möglichen professionellen Nutzung, ist das TV-Gerät für den Betrieb in einem Privathaushalt konzipiert.

DIE QUALITÄT

Wir haben bei der Wahl der Komponenten unser Augenmerk auf hohe Funktionalität, einfache Handhabung, Sicherheit und Zuverlösigkeit gelegt. Durch ein ausgewogenes Konzept können wir Ihnen ein zukunftsweisendes TV-Gerät präsentieren, der Ihnen viel Freude bereiten wird.

Wir bedanken uns für Ihr Vertrauen in unsere Produkte und freiuen uns, Sie als neuen Kunden begrüben zu können.

DER SERVICE

Durch individuelle Kundenbetreuung unterstützt wir Sie bei Ihrer tätiglichen Arbeit. Nehmen Sie mit uns Kontakt auf, wir freiuen uns, Ohnen halten zu dürfen. Sie finden in dieser Gebrauchsanweisung ein gesondertes Kapitel zum Thema Problembehebung auf Seite 37.

LEISTUNGSMERKMALE

Vorteile gegenüber Röhren-TVs

Platzeinsparung
geringeres Gewicht
Stromersparnis
strahlungsarm

Eigenschaften

Hochauflosendes Display
On Screen Display (OSD) - Graphische Bedieneroberfläche
499 Programmplätze, 3 AV-Stellungen, HDMI, YUV und VGA-Modus
Multistandard PAL, SECAM, NTSC
"HD ready" - HDTV kompatibel
Folgende Anschlüsse sind vorhanden:

• Tuneranschluss
  SCART/AV1 (Video, S-Video, RGB, YCrCb, YPrPb)
  SCART/AV2 (Video, S-Video, RGB, YCrCb, YPrPb)
  AV.SV (Video/S-Video und Audio In)
• Kopfhörer
• Analoger und digitaler Multimedia-Eingang (VGA und HDMI-Anschluss)
  Audio-In für VGA und HDMI
  YUV (Componenten) Eingang
  Audio-In fur YUV
• Lineout

Einfach zu bedienende Fernbedienung
Einfach zu bedienendes Bildschirmmenüsystem

Vollautomatisches Installationssystem APSAS (Automatic Program Search And Sort)
TOP/FLOF-Teletextfunktion mit 2.100 Seitenpeicher und Multipage-Text
Volldigitale Bildverbesserungen:

• dynamische Rauschreduktion
  Kammfilter
• Perfect Clear
  Bildschärfe
• CTI

2-Tuner-PIP: Bild-in-Bild von zwei verschiedenen Signalquellen

Standbild und Multipicture (Senderübersicht)
Vollbildformat unabhängig von der Signalquelle
Kopfhörerbuchse für abgeschirmtes Hörvergnügen
Integriertes Lautsprechersystem mit 4 Lautsprechern
Decoderfungktion
Intelligente Swap-Funktion
Sleeptimer
Kindersicherung
Plug and Play: automatische Erkennung von Ihrem Betriebssystem
Vier Spiele: Brixx, Anaconda, Scramble, Outer Space

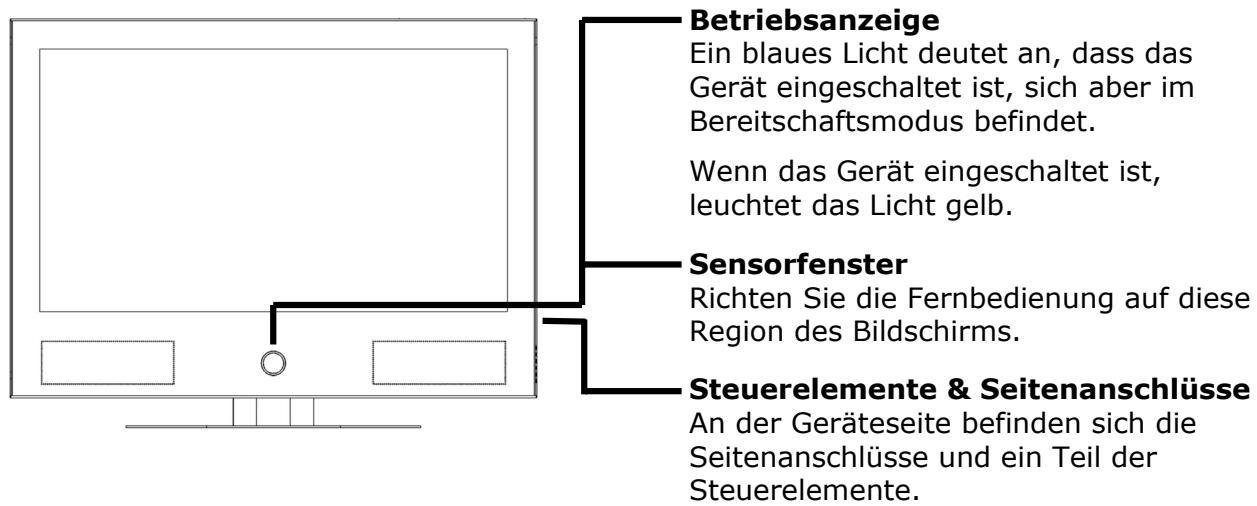

3. STEUERELEMENTE UND SEITENANSCHLUSSE

Die Tasten am Gerät steuern die Basisfunktionen des TV-Gerätes einschließlich des On-Screen Menüs. Die erweiterten Funktionen erreichen Sie über die Fernbedienung.

• Detailansicht Front und Seite:

Hinweis: Für weitere Informationen zum Betrieb von externen Geräten,lesen Sieitte das Kapitel „10. ANSCHLIEßen VON EXTERNEN GERÄTE" auf Seite 26.

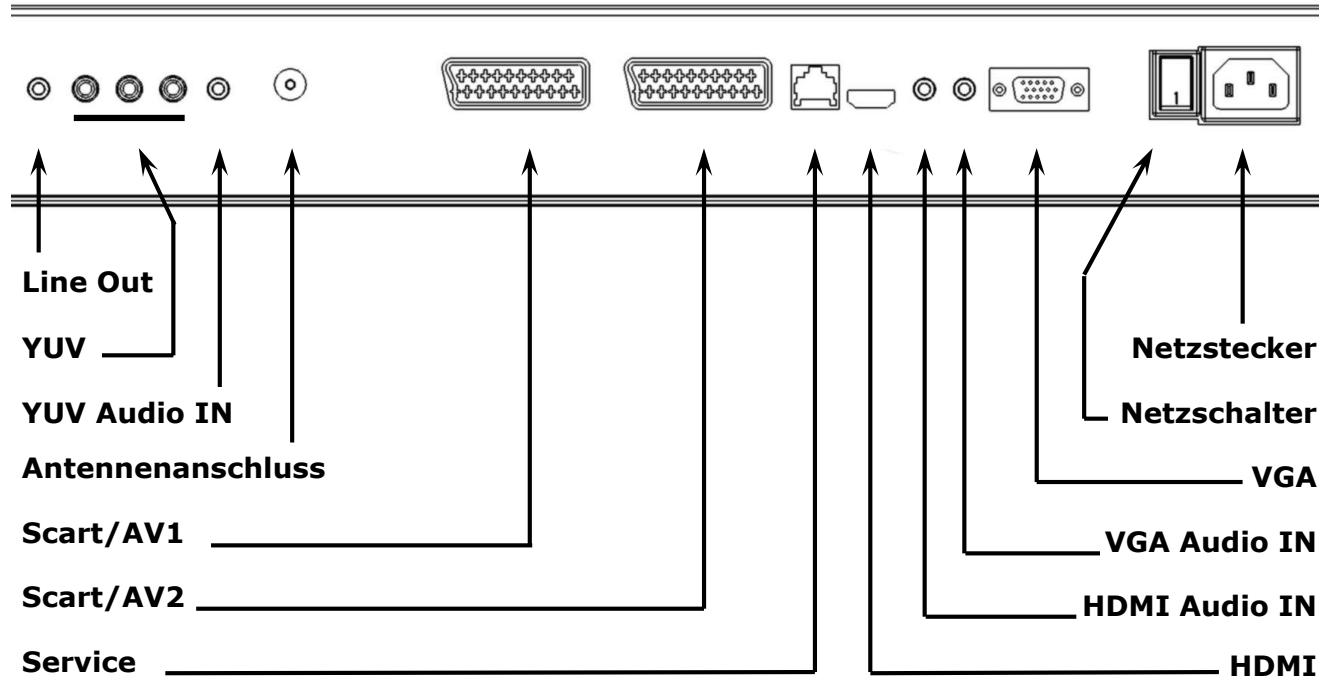

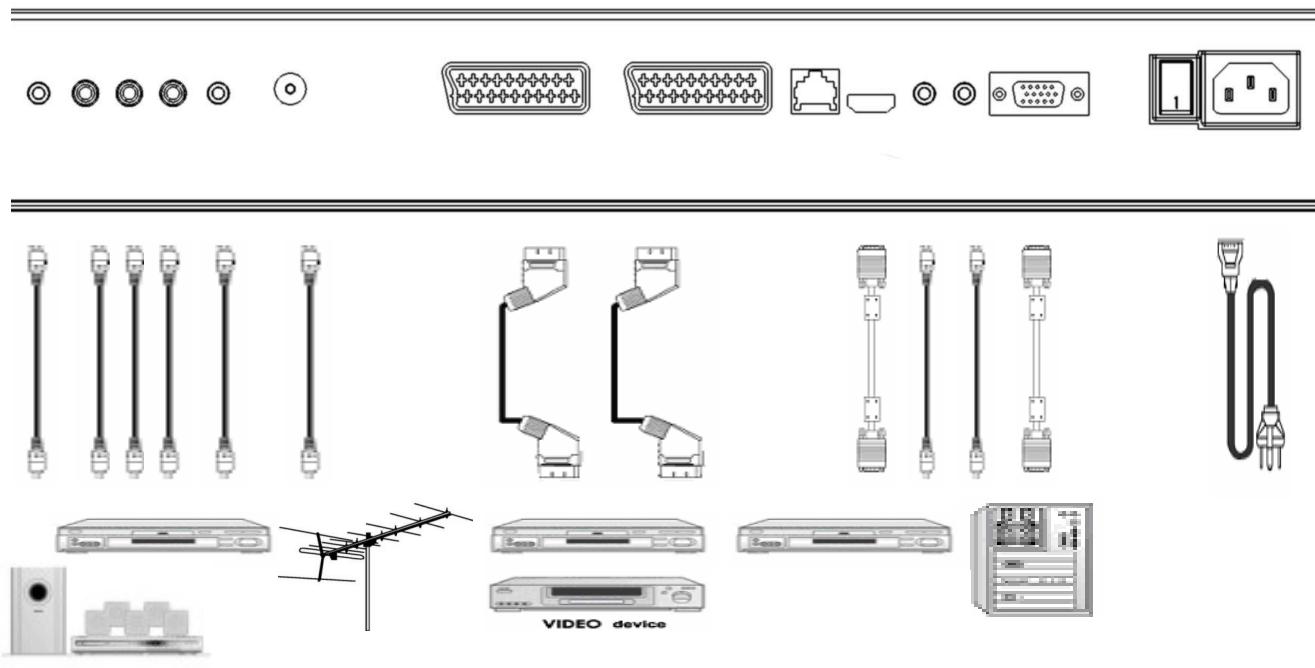

4. GERÄTERÜCKSEITE UND ANSCHLösSE

• Ansicht von schräg halten:

Hinweis: Die Service-Buchse ist ausschließlich für unsere autorisierten Servicepartner vorgesehen. Die unsachgemäß Verwendung kann zur Beschädigung Ihres TV-Gerätes führen!

Hinweis: Für weitere Informationen zum Betrieb von externen Geräten,esen Sieitte das Kapitel „10. ANSCHLIEBEN VON EXTERNEN GERÄTE" auf Seite 26.

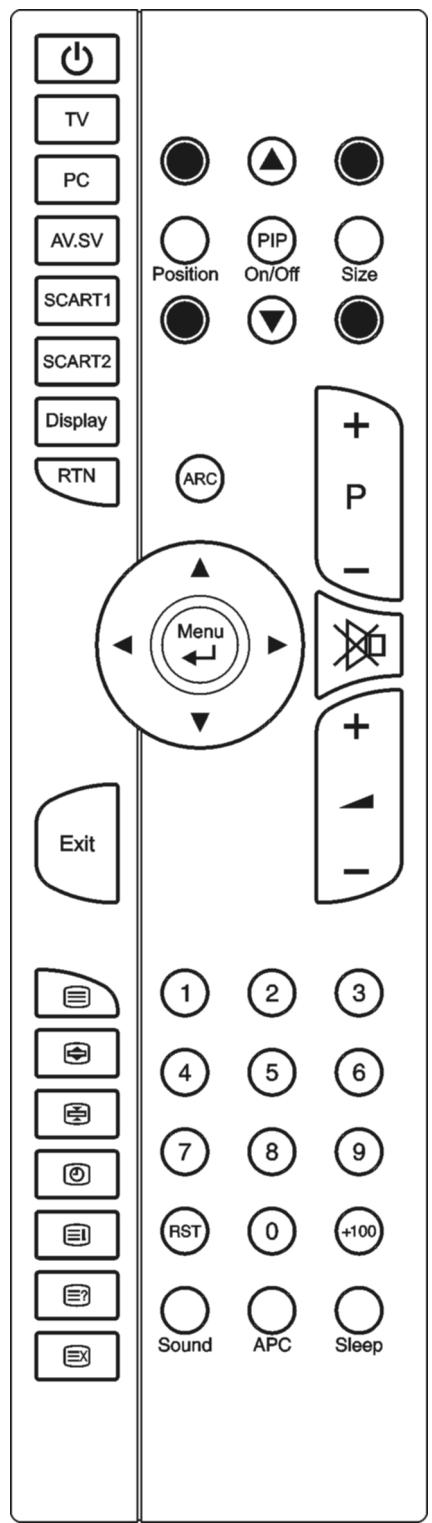

5. FERNBEDIENUNG

Dies ist die für Ihr TV-Gerät passende Fernbedienung, die entsprechende Tastenkennzeichnung und Belegung finden Sie auf der{nachsten Seite:

• Öffnen Sie das Batteriefach der Fernbedienung indem Sie den Deckel abnehmen
• Legen Sie die Batterien vom Typ Micro / AAA ins Batteriefach auf der Rückseite der Fernbedienung ein. Beachten Sie damit die Polung der Batterien (im Batteriefachboden markiert).

ZUSAMMENFASSUNG DER STEUERELEMENTE

Gerät ein- oder in Bereitschaftsmodus schalten
POWER	Schaltet das Gerät wechselweise ein oder in den Bereitschaftsmodus
Signalquelle auswahlen
1 - 9, TV	Schaltet in den TV Modus
PC	Schaltet zwischen VGA PC, YUV und HDMI um
AV.SV	Schaltet in den Video- oder S-Video Modus (siehe Menu AV Einstellungen ab Seite 27)
SCART 1	Schaltet in den SCART/AV 1-Modus
SCART 2	Schaltet in den SCART/AV 2-Modus
0	Schaltet zwischen VGA PC, HDMI, YUV, AV.SV, SCART/AV 1, SCART/AV 2 um
Menüeinstellung
MENU/ENTER	Zeigt das Hauptmenu an oder Goes zum nächsten Menu
▲▼ P+/P-	Drücken, um den einzustellenden Punk mit OSD-Menu auszuwahlen
▲ VOL -/+ , ▲	Drücken, um den Wert in der OSD-Balkenanzeige zu verringn oder zu erhöhen
EXIT	Das Menu verlassen
Kanalwechsel
▲▼ P+/P-	Drücken, um im TV-Modus das Programm zu wechseln
0-9	Drücken, um Programme im TV-Modus direkt auszuwahlen.
RTN	Drücken, um zwischen Vorzugsprogramm und letztem Programm zu wechseln
Audiosteuerung
▲ VOL -/+ , ▲	Drücken, um die Lautstärke zu erhöhen / zu verringn
MUTE	Drücken, um den Ton ein- oder auszuschalten
SOUND	Drücken, um direkt ins Menu Toneinstellungen zu wechseln
Teletextsteuerung
TELETEXT	Drücken, um den Teletextdienst ein oder auszuschalten.
INDEX	Drücken, um auf die Indexseite des Teletexts zu gehen
STOP	Drücken, um den automatischen Seitenwechsel zu verhindern
INTERRUPT	Drücken, um während des Seitenaufbau zum TV-Modus zu schalten
REVEAL	Drücken, um verborgene Informationen wie etwa Rätsel oder Quiz freizugeben
EXPAND	Drücken, um die obere oder unterhalb der Teletextseite zu vergroßern
▲▼ P-/P+	Drücken Sie P- oder P+ um Page Catching anzuwenden
PIP Steuerung
ON/OFF	Ein-/Ausschalten des PIP-Fensters, wechselt das Groß- und Kleinbild bei längerer Betätigung
PIP SOURCE, ▲▼	Wählt die Quelle des PIP-Fensters aus
POSITION	Zum Verschieben des PIP-Fensters: Oben links → oben rechts → unter rechts → unter links → wiederholen
SIZE	Größeneinstellung des PIP-Fensters (groß, mittel, Klein)
Andere Funktionen
RST, RESET	Stellt bei längerer Betätigung die wichtigsten Fabrikseinstellungen der Bild- und Toneinstellungen (Helligkeit, Kontrast, Farbe, Lautstärke) wieder her
GELBE TASTE	Drücken, um Standbild ein- und auszuschalten
GRÜNE TASTE	Drücken, um Multipicture (Senderübersicht) ein- und auszuschalten
ROTE TASTE	Drücken, um das Menu Bildeinstellungen aufzurufen
BLAUE TASTE	Drücken, um das Menu Toneinstellungen aufzurufen
ARC	Schnelleinstellung des Bildformates (Auto, 4:3, Panorama, Breitbart 16:9, Cinema)
APC	Stellt die Bildeinstellung auf „Am Tag" oder „Am Abend" oder „Manuell" ein
DISPLAY	Anzeige der Programm-Nr, des Sendernamens, des Bildforms und Aufruf der Programmliste
SLEEP	Drücken, um direkt in das Sleeptimer-Menü zu gelangen
TIME	Drücken, um im Wechsel die digitale oder analoge Uhr anzuzeigen und auszuschalten

Ihr TV-Gerät verfügbar über das automatische Installationssystem APSAS (Automatic Program Search And Sort) und eine graphische Bedieneroberfläche OSD (On Screen Display). Beide Systeme erleichtern Ohnen die Erstinstallation und in weiterer Folge die Bedienung Ihres Gerätes.

1. Nachdem Sie das TV-Gerät ausgepackt haben, stellen Sie das Produkt an einem sicheren und gut gelufteten Ort auf.
2. Legen Sie die Batterien vom Typ Micro / AAA ins Batteriefach auf der Rückseite der Fern-bedienung ein.
3. Schlieben Sie das externe 75 Ohm Antennenkabel und das Stromkabel an die jeweiligen Anschlüsse an und vergewissern Sie sich, dass der Netzschalter auf der Rückseite eingeschaltet ist.
4. Wenn Sie Ihr TV-Gerät zum ersten Mal einschalten in dem Sie die POWER-Taste auf der Fernbedienung drücken, dann entscheid das Menu für die Erstinstallation. Führten Sie die folgenden Anweisungen aus und verwenden Sie die Tasten ▲▼▲ P+/P-, VOL+/- und MENU um die Menü zu steuern.
5. Auf Ihrem Bildschirm erschinen die Flaggen aller Standorte, für die diesen TV-Gerät geeignet ist.

6.itte wahlen Sie mit den Richtungstasten P + / P - ,VOL + / - die Flagge des Standortes aus, an welchem Sie sich befinden und bestätigen Sie ihre Auswahl mit der MENU-Taste. Nach der Auswahl des Standortes erscheint das Menu

Neuinstallation

1. Standort auswahlen Deutschland

2. Sprache auswahlen Deutsch
   3.Starten Abbrechen/Weiter

3. Der Standort wurde entsprechend Ihrer Flaggenauswahl gesetzt. Sollen Sie die Länderinstellung nochmals korrigieren wollen, können Sie beim Menüpunkt „Standort auswahlen" zur Flaggenauswahl zurückkehren.

4. Die zum ausgewählten Standort passende Landessprache wurde automatisch voreingestellt. Sie konnen jedoch auch jeder andere Menüsprache beim Menüpunkt „Sprache wahlen" auswahlen.

5. Nachdem Sie ihre bevorzugte Sprache gewählt haben, gehen Sieitte mit Hilfe der R ichungstasten P + / P - auf den Menupunkt „Starten".

Durch Anwahl von „Weiter" mittels MENU und P + / P- Tasten wird die automatische Ersteinrichtung gestartet. Das Gerät wird bzw. alle an ihrem Standort empfangbaren Fernsehprogramme automatisch suchen, entsprechend Ihrer Eingaben von Standort und Sprache sortieren und abspeichern. Dabei erscheidt folgenden Menu:

Automatischer Suchlauf

Frequenz

Kanaltype

Letzter Sender

Bisher gefunden

Abbrechen

1. Dieses Menu hat eine reine Anzeigefunktion um Sie über den Fortschrift der Erstinstalla tion zu informieren. Sollten Sie den Suchlauf jedoch abbrechen wollen, dann drucken Sie die MENU-Taste. In thisem Fall werden jeder keine Fernsehprogramme gespeichert. Wenn Sie das Gerät aus- und wieder einschalten, gelangen Sie wieder zum Beginn der Erstin installation.
2. Nachdem die Ersteinrichtung beendet ist, erscheint die Programmtabelle auf dem Bildschirm. In der Programmtabelle konnen Sie Programme verschieben, umbenennen,löschen und einfugen bzw. Feineinstellungen durchführren (Einzelheiten hierzu findinge in „Programmtabelle" ab Seite 19).

Programmtabelle

SCART1

SCART2

AV.SV

VGA PC

HDMI

YUV

TV 1

TV 2

TV 3

ARD

ZDF

··

TV......

TV......

TV......

TV......

TV......

TV......

TV.

TV......

TV......

• Löschen

• Verschieben

Bearbeiten

1. Falls Sie keine Änderungen an den automatisch gespeicherten und sortierten Programmen durchführten wollen, drücken Sie EXIT um direkt in den TV-Modus zu gelangen.

EIN- UND AUSSCHALTEN DES TV-GERÄTES

Auf der Geräterückseite befindet sich der Netzschalter des TV-Gerätes. Wenn dieser Schalter eingeschaltet wird, Goes das Gerät in den sogenannten Bereitschaftsmodus.

Im Bereitschaftsmodus leuchtet die Betriebsanzeige blau. Mittels POWER-Taste auf der Fernbedienung oder am Gerät kann das Gerät in den normalen Betriebsmodus geschlossen werden.

Im normalen Betriebsmodus leuchtet die Betriebsanzeige gelb. Mittels POWER-Taste auf der Fernbedienung oder am Gerät kann das Gerät wieder in den Bereitschaftsmodus geschlossen werden.

Wenn Sie das Gerät mit dem Netzschalter ausschalten, warten Sieitte mindestens 15 Sekunden bevor Sie den Netzschalter wieder betätigten.

Hinweis: Im Bereitschaftsmodus wird der Energieverbrauch des TV-Gerätes auf ein notwendiges Minimum reduziert! Wenn der Netzschalter des TV-Gerätes ausgeschelt ist, wird keine Energie verbraucht, allerdings ist keine vollständige Netztrennung gegeben!

AUFRUFEN DER MENUS UND BEDIENUNG DER ON-SCREEN STEUERUNG

Ihr TV-Gerät verfügt über eine graphische Bedieneroberfläche OSD (On Screen Display), die Ihnen die Bedienung und Steuerung Ihres TV-Gerätes erreichtert.

1. Wenn das Gerät eingeschaltet ist, drücken Sie auf die MENU-Taste. Dann entscheidt das Hauptmenu auf dem Bildschirm.

Hauptmenu

1. Bildeinstellungen
2. Toneinstellungen
3. Programmtabelle
4. Installation
5. Kindersicherung
6. Sleeptimer
7. Swapfunktion

8. Spiele

9. Mit den Tasten P + / P- navigieren Sie durch Menüs. Drücken Sie wenn der Cursor auf dem gewünschten Menüpunkt steht die MENU-Taste. Dadurch wird der Menüpunkt aktiviert.

10. Mittels der Ziffern-Tasten können die Menüpunkte direkt aufgerufen und aktiviert werden.
11. Je nach Menüpunkt erscheint bei Aktivierung ein Untermenü, ein Auswahlfenster oder der Einstell-/Eingabemodus wird eingeschaltet.
12. Durch Drücken von EXIT können Sie die jeweiligen Menüs, Untermenüs, Auswahlfenster und den Einstell-/Eingabemodus wieder verlassen.
13. In der letzten Zeile der Menü werden jeweils die Tasten angezeigt, die eine Funktion im jeweiligen Menu besitzen.
14. Funktionen die in einem bestimmten Zustand des Gerätes nicht anwählbar sind, werden in grauer Schrift dargestellt.

WEITERSCHALTEN VON PROGRAMMEN

Um durch die vorhandenen Programme zu schalten, haben Sie drei verschiedene Mochigkeiten:

1. Durch Direkteingabe der Programm-Nummer:
   Über die Tasten 0-9 rufen Sie das Programm direkt auf. Um mehrstellige Programmnummern aufzurufen, können Sie innerhalb von ca. 2 Sekunden nach Eingeben der ersten Ziffer die nachfolgenden Ziffern eingeben.
2. Durch kurzes Drucken der P + / P- Tasten schalten Sie durch die laufenden Programme.
3. Durch längeres Drücken der P + / P- Tasten wird eine Programmliste angezeigt, innerhalb der Sie auch mit den P + / P- Tasten umschalten konnen. Durch Drücken der DISPLAY-Taste kann diese Programmliste auch direkt angezeigt werden.

ZWISCHEN TV UND EXTERNEN SIGNALQUEllen UMSCHALTEN

Schalten Sie die angeschlossenen externen Geräte (Videorecorder, DVD-Player, PC, SAT-Receiver, etc.) ein und drücken Sie die entsprechende Taste auf der Fernbedienung:

Drucken Sie die TV-Taste, um in den TV-Modus zu schalten.
- Drücken Sie die PC-Taste, um wechselweise in den VGA PC, YUV oder HDMI-Modus zu schalten.
Drucken Sie die AV.SV Taste, um den AV.SV-Eingang auszuwahlen.
Drücken Sie die Tasten SCART 1 oder SCART 2, um den SCART/AV1 bzw. SCART/AV2-Eingang auszuwahlen.

Die Scart-Buchsen verfügen (sofern dies vom angeschlossenen Gerät unterstützt wird) über eine automatische Erkennung, ob das angeschlossenes Gerät eingeschaltet wurde. Dadurch wird in den meisten Fälle die Umschaltung auf den verwendeten Scart-Eingänge automatisch erfolgen und muss nicht manuell ausgewählten werden.

LAUTSTÄRKEREGELUNG

BEDIENUNG DER LAUTSTÄRKEREGELUNG

Drücken Sie die Tasten VOL-/VOL+, um die Lautstärke zu verringern oder zu erhöhen.

STUMMSCHALTUNG

Sie konnen den Ton zu jeder Zeit ausschalten, in dem Sie auf die Taste MUTE drucken.

1. Drücken Sie die Taste MUTE und der Ton wird abgeschelt.
2. Drücken Sie die Taste MUTE ※ noch einmal oder die VOL-/VOL+ Tasten und der Ton wird mit der vorherigen Lautstärke wieder eingeschaltet.

BILDEINSTELLUNGEN (KONTRAST, FARBE, HELLIGKEIT, ETC.)

Ihr TV-Gerät bietet Ihnen die Möglichkeit für den TV- und die AV-Stellungen individuelle Werte für die Bildeinstellungen nach Ihrem Geschmack festzulegen.

So zum Beispiel verwendet man für den PC-Modus üblicherweise niedrigere Werte für Helligkeit und Kontrast als für die anderen Betriebsarten. Darüber hinaus besteht die Möglichkeit optimierte Werksvoreinstellungen für Kontrast und Helligkeit zu wahren (AM ABEND, AM TAG).

Variante 1: Drücken Sie die ROT-Taste um direkt in das Bildeinstellungen-Menu zu gelangen.

Variante 2: Drücken Sie die MENU-Taste um das Hauptmenu aufzurufen, stellen Sie mittels der P + / P- Tasten den Cursor auf BILDEINSTELLUNGEN und rufen Sie das zugehörige Menu mittels der MENU-Taste auf.

Bildeinstellungen

1. Voreinstellung
2. Kontrast
3. Farbe
4. Helligkeit
5. Format
6. Tint
7. Einstellungen VGA HDMI YUV

8. Weitere Bildeinstellungen

9. Voreinstellung:

Hier können Sie zwischen optimalen Werksvoreinstellungen oder manueller Einstellung für Kontrast und Helligkeit wahren. Die Auswahr erfolgt mit den VOL+/VOL-Tasten oder mittels MENU über eine Auswahlliste. Die Voreinstellung kann auch außerhalb des Bildmenüss mittels der APC-Taste ausgewählten werden.

AM TAG:

Hier wird der Kontrast des Bildes erhöht um eine optimale Darstellung des Bildes bei Tageslicht oder bei Nachtszenen zu erreichen.

AM ABEND:

Hier wird der Kontrast des Bildes reduziert. Dadurch entsteht vor allem am Abend bei weniger Umgebungslicht ein angenehmer Bildeindruck.

MANUELL:

Sie können Kontrast und Helligkeit selbst festlegen um das Bild gemäß ihren Wünschen anzupassen.

1. Abhängig von der Voreinstellung konnen Sie die Werte für Kontrast, Helligkeit und Farbe mit den VOL+/VOL- Tasten anpassen. Kontrast und Helligkeit sind nur veränderbar, wenn der Menüpunkt VOREINSTELLUNG auf MANUELL eingestellt wurde.
2. Format:

Mit den VOL+/VOL- Tasten kann das gewünschte Bildformat eingestellt werden. Diese Einstellung kann auch außerhalb des Bildmenü's direkt mit der ARC-Taste durchgefuhrt werden.

AUTO: In this modus wählts das Gerät selbständig die zum jeweiligen übertragenen Programm passende Bildeinstellung aus und passt diese laufend an das Programm an.
4:3: These Einstellung stelt das Seitenverhältnis des Bildes auf 4:3 für traditionelle Fernsehprogramme ein. Es erscheinen schwarze Balken auf beiden Seiten des Bildschirms.
PANORAMA: Passt eine 4:3 Videoquelle auf ein 16:9 Verhältnis an, wobei vor allem die Ecken des Bildes geheht werden. Dies verringgert entstehende Verzerrungen in der Mitte des Bildes.
CINEMA: Manche DVD-Filme bzw. Cinemascope Sendungen füssen den oberen und unteren Rand des Bildschirms nicht aus. Die Funktion Cinemadehynt die Höhe, um den Bildschirm zu füssen.
BREITBILD 16:9: 16:9 Sendungen werden unverzerrt wiedergegeben. 4:3 Videoquelle werden gleichmäßig gedehnt, um den Bildschirm zu füssen. Hier kommt es sowohl in der Mitte als auch in den Ecken des Bildes zu Verzerrungen.

1. Tint:

Mit den VOL+/VOL- Tasten kann für NTSC-Bilder (z. B. Videokassetten aus den USA) der Farbeindruck verändert werden.

1. Einstellungen VGA, Einstellungen HDMI, Einstellungen YUV:

Dieser Punkt ist jeweils nur im VGA PC, HDMI und YUV-Modus anwählbar. Nähere Erklärungen siehe Kapitel „11. VGA, HDMI und YUV" auf Seite 29.

WEITERE BILDEINSTELLUNGEN

Bewegen Sie mit den P + / P- Tasten den Cursor auf WEITERERE BILDEINSTELLUNGEN und drücken Sie die MENU-Taste.

Weitere Bildeinstellungen

1. Rauschreduktion
2. Schärfe
3. Kammfilter
4. Farbdeckung
5. Backlight
6. Weissbalance
7. Perfect Clear
8. Antiflicker
9. Rahmen 4:3

In thisem Menu konnen weitere Feineinstellungen fur den Bildeindruck vorgenommen werden.

1. Rauschreduktion:

Mit dieser Funktion kann bei verrauschten Bildern die Bildqualität verbessert werden. Es können mit den « VOL+ / VOL- Tasten oder der MENU-Taste über eine Auswahlste die Stellungen AUTOMATISCH/AUS/SCHWACH/MITTEL/STARK ausgewählten werden.

Auf Stellung AUTOMATISCH wird die Rauschreduktion vom Gerät selbstständig an die Empfangsqualität angepasst. Stellungen MITTEL und STARK sollenn nur bei stark verrauschten Bildern ausgewählt werden, da es bei schnell bewegten Bildinhalten zu ruckartigen Bewegungen kommt kann. Diese Einstellung kann für jeder Programplatz individuell festgelegt werden.

1. Scharfe:

Mit den VOL+/VOL- Tasten kann die Bildschärfe ihren persönlichen Wünschen an-gepasst werden. Durch Drücken der MENU-Taste gelangt man in den Einstellmodus. Das Menu wird ausgeblendet um das Bild beurteilen zu konnen und über einen Einstellbalken kann die Einstellung vorgenommen werden. Diese Einstellung kann für jeder Programmplatz individuell festgelegt werden.

1. Kammfilter:

Durch das Aktivieren dieser Funktion konnen störende Wellenlinien in karierten Mustern im Bildinhalt vermieden werden.

1. Farbdeckung:

These Funktion dient dazu, um auftretende Unterschiede zwischen den farbige Bildanteilen und den Bildkonturen auszugleichen.

Die Einstellung kann im Menu mit den VOL+/VOL- Tasten erfolgen. Durch Drücken der MENU-Taste gelangt man auch in den Einstellmodus. Das Menu wird ausgebendet und über einen Einstellbalken kann die Einstellung vorgenommen werden. Diese Einstellung kann für jeder Programplatz individuell festgelegt werden.

1. Backlight (nur bei LCD-TV Geräten aktiv - nicht bei Plasma-TVs):

Mit dieser Funktion kann die Helligkeit der Hintergrundbeleuchtung des TV-Gerätes gesteuert werden. Es kann mit den «▶ VOL+ / VOL- Tasten oder der MENU-Taste über eine Auswahlmente zwischen den Stellungen SCHWACH/MITTEL/NORMAL/VOLL gewählt werden.

1. Weissbalance:

Mit den VOL+/VOL- Tasten können Sie den Weiß-Eindruck in 3 Stufen ihren Wünschen anpassen.

1. Perfect Clear:

Unter thisem Punkt konnen Sie mit den VOL+/VOL- Tasten einen speziellen, digitalen Bildverbesserungsmodus aktivieren.

1. Antiflicker (nur bei Plasma-TVs aktiv - nicht bei LCD-TV-Geräten):
   Durch das Aktivieren dieser Funktion kann störendes Großflächenflackern reduziert werden. Allerdings werden schelle Bewegungen dadurch unscharfer und ruckelnd.
2. Rahmen 4:3:
   Mit dieser Funktion konnen Sie die Farbe der Streifen geben dem Bild im Format 4:3 einstellen. Sie konnen mit den VOL+/VOL- Tasten oder der MENU-Taste über eine Auswahlliste zwischen den Stellungen SCHWARZ/DUNKEL/HELL/WEISS wahren.

TONEINSTELLUNGEN (BALANCE, EQUALIZER, ETC.)

In this menu konnen verschiedene Einstellungen bezuglich der Tonwiedergabe ihres TV-Gerätes vorgenommen werden.

Variante 1: Drücken Sie die BLAU-Taste um direkt in das Toneinstellungen-Menu zu gelangen.

Variante 2: Drücken Sie die MENU-Taste um das Hauptmenu aufzurufen, stellen Sie mittels der P + / P- Tasten den Cursor auf TONEINSTELLUNGEN und rufen Sie das zugehörige Menu mittels der MENU-Taste auf.

Toneinstellungen

1. Lautstärke
2. Balance
3. Equalizer
4. Lqanizer
5. Voreinstellung
6. Kopfhorer
7. Surround
8. Tonkanal
9. Automatische Lautstärke

10. Loudness

11. Lautstärke:

Dieser Punkt entspricht der Lautstärkeeinstellung, die auch außerhalb des Menüs direkt mit den « VOL + / VOL - Tasten steuerbar ist.

1. Balance:

Hier können Lautstärkeunterschiede zwischen linkem undrechttem Lautsprecher ausgeglichen werden, falls ihre Betrachtungsposition nicht zentral vor dem TV-Gerät sein sollte, um einen optimalen Klangeindruck zu erzielen.

1. Equalizer:

Wie bei ihrer Stereoanlage konnen Sie unter thisem Punkt einzeln Frequenzen der Tonwiedergabe verständen bzw. abschwächen. Diese Menüpunkt ist nur anwähbar, wenn der Menüpunkt VOREINSTELLUNG auf MANUELL eingestellt ist. Stellen sie den Auswahlbalken mittels der P + / P - Tasten auf EQUALIZER und drücken Sie die MENU-Taste.

Equalizer

1. Voreinstellungen
2. Grundeinstellungen
3. 120Hz
4. 200Hz
5. 500Hz
6. 1200 Hz
7. 3000 Hz
8. 7500 Hz
9. 12000 Hz

Unter VOREINSTELLUNG kann zwischen den Equalizer-Voreinstellungen POP/CLASSIC/SPRACHE/JAZZ/FLAT gewählt werden. Die Auswahr erfolgt entweder über die VOL+/VOL- Tasten oder über eine Auswahlliste erreichbar über die MENU-Taste. Jede Equalizer-Voreinstellung entspricht einer bestimmten vorgegebenen Einstellung bezüglich der Anhebung bzw. Abschwachung der einzelnen Frenzen um bestimmte Klangeffekte zu erzielen. Werde eine der zuvor angeführten Voreinstellungen ausgewählt sind die einzelnen Frenzen nicht veränderbar.

Wird unter VOREINSTELLUNG die Einstellung MANUELL ausgewählt, so können Sie die Tonwiedergabe ihres TV-Gerätes für die angegebenen Frequenzen nach Ihrem persönlichen Empfinden einstellen. Bewegen Sie den Auswahlbalken mit den P + / P- Tasten auf die jeweilige Frequenz und führen Sie die Einstellung mittels der VOL+/VOL- Tasten durch.

Sollten Sie mit ihren Veränderungen nicht zufrieden sein, können Sie durch Aufruf der Grundeinstellungen zu voreingestellen Grundwerten zusückkehren. Hierzu stellen Sie den Auswahlbalken mit den P + / P- Tasten auf GRUNDEINSTELLUNGEN und drücken die MENU-Taste.

1. Voreinstellung:

Schnellaauswahl für die Equalizervoreinstellungen – siehe Equalizer

1. Kopfhörer:

Unter thisem Punkt konnen Sie die Lautstärke-, Basse- und Höheneinstellungen für den Kopfhörer anpassen. Bewegen Sie den Auswahlbalken mit den P + / P- Tasten auf KOPFHÖRER und rufen Sie das zugehörige Menu durch Drücken der MENU-Taste auf. Mittels der VOL+/VOL- Tasten konnen die Werte verändert werden.

Kopfhörermenu

1. Lautstärke
2. Bass

3. Hohen

4. Surround:
   Die verschiedene Raumklangstellungen NORMAL/BREIT/CINEMA können mittels der « VOL+/VOL- Tasten oder durch Drücken der MENU-Taste über eine Auswahlste angewählt werden.
   Hinweis: Cinema Surround ist eine von Dolby Laboratories zertifizierte Technologie, die durch Verwendung von Dolby Pro Logic ein virtuelles Raumklang-Erlebnis mit nur zwei Laufsprechern erzeugt.
   Cinema Surrounds, but all originalen Mehrkanal-Audioinformationen wieder und vermittelt dem Zuhörer den Eindruck, von zusätzlichen Laufsprechern umgeben zu sein.

5. Tonkanal:
   Mit dieser Funktion konnen Sie den Tonkanal wahlen. Zum Beispiel bietet dies die Mollichkeit bei zweisprachigen Sendungen zwischen den beiden Sprachen auszuwahlen. Nachdem Sie den Auswahlbalken mit den P + / P- Tasten auf TONKANAL gestellt haben, konnen Sie entweder mit den VOL+/VOL- Tasten oder über eine Auswahlliste, erreichen mittels der MENU-Taste, zwischen den Einstellungen STEREO/MONO/ZWEITON A/ZWEITON B/ MONO C wahlen.
   Die anwählbaren Tonkanäle sind abhängig von der Sendung, die Sie gerade sehen. Nicht anwählbare Stellungen werden grau dargestellt. Die Einstellung, die Sie in dieser Menü vornehmen, wird nach einem Programmplatzwechsel wieder zurückgesetzt.
   Sollten Sie auf einem Sender eine dauerhafte Änderung des Tonkanals wünschen (z. B. Sie wollen immer die zweite Sprache eines bestimmten Senders empfangen), nehmen Sie diese Einstellung im Menu PROGRAMME BEARBEITEN vor - siehe Kapitel „Manuelle Einstellung von Programmen" auf Seite 21. In dieser Abschnitt finden Sie auch eine genaure Beschreibung bezüglich der möglichen Einstellungen.
6. Automatische Lautstärke:
   Nach Aktivierung dieser Funktion wird die Lautstärke ihres TV-Gerätes automatisch gere-gelt, so dass laute Tonpassagen (z. B. bei Werbeunterbrechungen) nicht mehr störend wirken.
7. Loudness:
   Unter diesen Punkt können Sie eine lautstärkenabhängige Klangregelung ein- bzw. ausschalten.

PROGRAMMEINSTELLUNGEN ANPASSEN

1. Schalten Sie mit den Tasten 1 - 9 auf der Fernbedienung das TV-Gerät in den „TV Modus.
2. Drücken Sie auf die MENU-Taste und das Hauptmenu erscheint auf dem Bildschirm.

Hauptmenu

1. Bildeinstellungen
2. Toneinstellungen
3. Programmtabelle
4. Installation
5. Kindersicherung
6. Sleeptimer
7. Swapfunktion

8. Spiele

9. Mit den P + / P - Tasten wahlen Sie den Menüpunkt PROGRAMMABELLE aus und drücken die MENU-Taste.

PROGRAMMABELLE

Die Programmtabelle zeigt die Programmnummern und -namen an. In dieser Liste können Sie Programmnamen ändern, Programme bearbeiten,löschen, hinzufugen, verschieben oder Feineinstellungen vornehmen.

Programmabelle

SCART1			TV......
SCART2			TV......
AV.SV			TV......
VGA PC			TV......
HDMI			TV......
YUV			TV......
TV 1	ARD		TV......
TV 2	ZDF		TV......
TV 3	......		TV......

• Löschen - Verschieben - Bearbeiten

Hinweis: Die Programme SCART1, SCART2, AV.SV, VGA PC, HDMI und YUV können nicht gelöscht oder verschoben werden.

LOschenVONPROGRAMMEN

1. Gehen Sie in der Programmtabelle mit Hilfe der P + / P - / Vol + / Vol- Tasten zu dem Programm, das Sie löschen möchten.
2. Drücken Sie die ROT Taste für den Direktaufruf der Löschfunktion oder rufen Sie mit der MENU-Taste eine Auswahlliste an Editierfungtionen auf und wahlen Sie LÖSCHEN aus.
3. Sie gelangen nun zu einer Sicherheitsabfrage. Wahlen Sie mit Hilfe der P + / P- Tasten LÖSCHEN aus und führen Sie dies mit der MENU-Taste oder durch nochmaliges Drücken der ROT Taste direkt aus.

VERSCHIEBEN UND SORTIEREN VON PROGRAMMEN

1. Gehen Sie in der Programmtabelle mit Hilfe der P + / P - / Vol + / Vol - Tasten zu dem Programmplatz, den Sie verschiben oder umsortieren möchten.
2. Drücken Sie die GRÜN Taste für den Direktaufruf der Sortierfungtion oder rufen Sie mit der MENU-Taste eine Auswahlliste an Editierfungtionen auf und wahlen Sie VERSCHIEBEN aus.
3. Das entsprechende Programm erscheint nun farbig markiert.
4. Verschieben Sie das Programm mit Hilfe der P + / P - / Vol + / Vol - Tasten auf den von Ihnen gewünschten Programmplatz.
5. Speichern Sie die durchgeführten Änderungen durch erneutes Drücken der GRUN oder der MENU-Taste.

NAME VON PROGRAMMEN ÄNDERN

1. Gehen Sie in der Programmtabelle mit Hilfe der P + / P - / Vol + / Vol - Tasten zu dem Programmplatz, den Sie bearbeiten möchten.
2. Drücken Sie entweder die GELB Taste für den Direktaufruf der Bearbeitungsfunktion oder rufen Sie mit der MENU-Taste eine Auswahlliste an Editierfungtionen auf und wahlen Sie BEARBEITEN aus.
3. Der Bildschirm zeigt nun das Menu PROGRAMM BEARBEITEN, AV BEARBEITEN oder EINSTELLUNGEN VGA, EINSTELLUNGEN HDMI oder EINSTELLUNGEN YUV:

1. Gehen Sie mit Hilfe der P + / P- Tasten zum Menüpunkt NAME ÄNDERN und drücken Sie die MENU-Taste.
2. Sie können nun mit den Tasten P + / P- den gewünschten Buchstaben auswahlen. Mit den Tasten VOL+/VOL- gelangen Sie zur{nachsten Position (jeder Programmname kann 8 Zeichen lang sein). Mit der MENU- oder EXIT-Taste verlassen Sie die Na-mensauswahl.
3. Drücken Sie die EXIT-Taste und bestätigten Sie, dass Sie die durchgeführten Änderungen speichern möchten mit JA.

MANUELLE EINSTELLUNG VON PROGRAMMEN

1. Gehen Sie in der Programmtabelle mit Hilfe der P + / P - / Vol + / Vol - Tasten zu dem Programmplatz, den Sie bearbeiten möchten.
2. Drücken Sie entweder die GELB Taste für den Direktaufruf der Bearbeitungsfungtion oder rufen Sie mit der MENU-Taste eine Auswahlliste an Editierfungtionen auf und wahlen Sie BEARBEITEN aus.
3. Der Bildschirm zeigt nun das Menu PROGRAMM BEARBEITEN oder AV BEARBEITEN:

Programm bearbeiten

1. Frenzeneingabe
2. Abstimmung
3. Kanalraster
4. Kanaltype
5. Kanalnummer
6. Nameändern
7. TV-Standard
8. Farb-Standard
9. Tonkanal
10. Regelung
11. Decoder

AVbearbeiten

1. Nameändern
2. Farb-Standard

3. Regelung

4. Frequenzeingabe:

Hier kann die Empfangsfrequency verändert oder direkt eingebehen werden. Stellen Sie den Auswahlbalken mit den P + / P- Tasten auf FREQUENZEINGABE. Sie können nun mit den VOL+/VOL- Tasten die Empfangsfrequency verändern.

Dabei sollte darauf geachtet werden, dass der Anzeigebalken des Menüpunktes 2. ABSTIMMUNG in der Mitte stehen, da dann der Sender optimal eingestellt ist.

Durch Drücken der MENU-Taste konnen Sie die Empfangsfrequency auch direkt mit den Zifferntasten eingeben. Mit der MENU-Taste verlassen Sie die Direkteingabe wieder.

1. Kanalraster:

Mit der MENU-Taste(Ausbwahlische) oder den VOL+/VOL- Tasten kann das Kanalraster verändert werden. Das Kanalraster stellt eine Einteilung der Kanäle auf die zur Verfügung stehenden Frenzen dar und kann je nach Standort variieren (z. B. CCIR in Deutschland unterscheidet sich von der notwendigen Einstellung in Frankreich)

1. Kanaltype:

Mit der MENU-Taste (Auswahlliste) oder den VOL+/VOL- Tasten kann die Kanaltype verändert werden. Abhängig von der Einstellung des Kanalrasters kann hier zwischen Kanälen und Sonderkanänen bzw. speziellen Kanälen in einzelnen Staaten ausgewählt werden (z. B. C1 in Frankreich).

1. Kanalnummer:

Hier können Sie direkt die Kanalnummer des von ihren auf thisem Programmplatz gewünschten Programms eingeben. Mit den VOL+/VOL- Tasten können Sie die momentane Kanalnummer erhöhen und verringn. Wenn Sie die MENU-Taste drücken, erscheint ein Cursor und Sie können mit den Zifferntasten direkt die Kanalnummer eingeben.

1. TV-Standard:

Mit der MENU-Taste (Auswahlliste) oder den VOL+/VOL- Tasten kann der TV-Standard verändert werden. Hier konnen Einstellungen bezüglich der Übertragungsnorm (standortabhängig) eines Senders vorgenommen werden.

9. Farb-Standard:

Mit der MENU-Taste (Auswahlliste) oder den VOL+/VOL- Tasten kann der Farbstandard verändert werden. Hier konnen Einstellungen bezüglich der Farbnorm eines Senders vorgenommen werden.

10. Tonkanal:

Mit der MENU-Taste (Auswahlliste) oder den VOL+/VOL- Tasten kann der bevor-zugte Tonkanal gewählt werden. In Stellung AUTOMATISCH wählt das Gerät selbstständig die optimale Toneinstellung entsprechend der Priorität NICAM (eine von manchen Sendern verwendete digitale Tonnorm) vor Stereo vor Mono aus. Die Umstellung auf MONO kann manchmal bei Tonproblemen auf einem Stereosender von Vorteil sein. Mit ZWEITON B kann auf einem zweisprachigen Sender die zweite Sprache ausgewählt werden. Die Einstellung MONO C ist nur für NICAM-Sender, die mehrere Sprachen senden, relevant.

11. Regelung:

Wenn Sie einen Videorecorder über einen HF-Programmplatz (Anschluss mit Antennenkabel) oder über ein AV-Programm (Anschluss mit Scart-Kabel) betreiben möchten, sollte der Menüpunkt REGELUNG auf thisem Programmplatz auf VCR gestellt werden um störende Bildverzerrungen zu vermeiden (Umstellung auf schnelle Zeitkonstante). Die Einstellung kann mittels der MENU-Taste (Auswahlliste) oder den « VOL+/VOL- Tasten vorgenommen werden.

12.Decoder:

These Einstellung ist wicht für den Betrieb eines Decoders an der SCART/AV2-Buchse um verschüsselte Sender empfangen zu können. Die Einstellung kann mittels der MENU-Taste (Auswahlliste) oder den VOL+/VOL- Tasten vorgenommen werden.

Die Einstellung AUS bedeutet normaler Fernsehbetrieb ohne Decoder. Auf allen anderen Stellungen wird automatisch das decodierte Bildsignal des Decoders dargestellt. Der Unterschied zwischen den Decoderstellungen besteht darin ob der jeweilige Sender den Ton zusätzlich verschlüsselt oder nicht. Die folgende Tabelle soll die Zusammenhänge erläutern.

Decodereinstellung	Sender/Ton	Sender/Bild	Tonausgabe Quelle	Bilddarstellung von
Aus	Uncodiert	uncodiert	TV	TV
Ton Extern/Intern	Analog codiert Nicam uncodiert	codiert	Analog Decoder NICAM TV	Decoder
Ton Extern	Analog codiert Nicam codiert	codiert	Analog Decoder NICAM Decoder	Decoder
Ton Intern	Analog uncodiert Nicam uncodiert	codiert	Analog TV Nicam TV	Decoder

Hinweis: Für die richtige Einstellung lesen Sie die Gebrauchsanweisung Ihres Decoders oder Fragen Sie den Anbieter des verschlüssen Programms.

1. Drücken Sie die EXIT-Taste und bestätigten Sie, dass Sie die durchgeführten Änderungen speichern möchten mit JA.

Hinweis: Die zuvor beschrieben Einstellungen sind nur in Ausnahmefällen notwendig (manuelles Einstellen eines neuen Senders, Anschluss eines Decoders, usw.). Der automatische Suchlauf APSAS führt die meisten Einstellungen selbstätig durch.

MANUELLES HINZUFÜGEN VON PROGRAMMEN

1. Gehen Sie mit den P + / P - / Vol + / Vol Tasten auf den ersten leeren Programmplatz nach den bereits gespeicherten Programmplätzen in der Programmtabelle. Drücken Sie die MENU-Taste und wahlen Sie die Signalquelle NEU-TV aus.
2. Geben Sie nun den Kanaltyp und anschließend die Kanalnummer oder die entsprechende Frequenz ein. Überprüfen Sie die restlichen Einstellungen auf ihre Korrektheit bezüglich des gewünschten Senders (siehe Kapitel „Manuelle Einstellung von Programmen" ab Seite 21)
3. Drücken Sie die EXIT-Taste und bestätigten Sie, dass Sie die durchgeführten Änderungen speichern möchten mit JA.

NEUE PROGRAMME AUTOMATISCH HINZUFGEN

These Funktion ist sehr nützlich, wenn das Programmangebot in ihrem Empfangsgebiet (z.B. am Kabelnetz) erweitert wird. Es wird ein automatischer Suchlauf gestartet, der alle neu hinzu gekommenen Programme seit dem letzten Suchlauf speichert.

1. Drücken Sie die MENU-Taste um in das Hauptmenu zu gelangen.
2. Wahlen Sie mit den P + / P -Tasten den Punkt INSTALLATION aus und drücken Sie erneut die MENU-Taste.

Installation

1. Standort auswahlen
2. Sprache
3. Neuinstallation
4. Neue Programme suchen
5. AV Einstellungen
6. Einsatzen mit
7. Einstellung aller Programme
8. Werkseinstellungen
   9.Startlogo

9. Service

10. Wahlen Sie mit P + / P- Tasten den Menüpunkt NEUE PROGRAMME SUCHEN und drücken Sie die MENU-Taste und wahren Sie STARTEN aus. Auf dem Bildschirm erscheid nun das Menu AUTOMATISCHER SUCHLAUF:

Automatischer Suchlauf

Frequenz

Kanaltype

Letzter Sender

Bisher gefunden

Abbrechen

1. Dieses Menu dient zur Anzeige des bisherigen Fortschritts des Suchlaufs. Sie können den Suchlauf jederzeit mit der MENU- oder der EXIT-Taste abbrechen. In this fall werden keine neuen Sender gespeichert.
2. Wenn der Suchlauf fertig ist, gelangen Sie wie nach der Erstinstallation in die Programmtablelle. Neue Programme wurden im Anschluss an die bereits vorhandenen Programme angeführct. Sollen Sie die Sortierung oder Namen ändern wollen, sehen Sieitte im Kapitel „Programmtabelle" auf Seite 19 nach.

Teletext ist ein kostenloses Service, das von den meisten Fernsehstationen ausgestraht wird und aktuelle Informationen bezüglich Nachrichten, Wetter, Fernsehprogrammen, Aktienkursen, Untertiteln und anderen Themen bietet. Ihr TV-Gerät bietet weitere nützliche Funktionen für die Bedienung des Teletexts sowie Multipage-Text, Unterseitenspeicherung oder schelle Navigation.

DIE BEDIENUNG DES TELETEXTS

1. Wahlen Sie einen Fernsehsender, der Teletext ausstrahlt.
2. Drücken Sie die TELETEXT-Taste einzel um die Basis-/Indexseite des Teletexts anzuzeigen.
3. Durch nochmaliges Drucken der TELETEXT-Taste oder der EXIT-Taste schalten Sie den Teletextmodus wieder aus. Das Gerät wechselt wieder in den TV-Modus.

TELETEXT SEITEN AUSWÄHLEN

1. Geben Sie die gewünschte Teletextseite als dreistellige Nummer direkt mit den Ziffern-tasten ein.
2. Die gewährte Seitenzahl wird in der linken oberen Ecke des Bildschirms angezeigt. Der Teletextzahlerucht solange, bis die gewährte Seitennummer gefunden ist, so dass die gewünschte Seite angezeigt werden kann.
3. SchnellNavigation mit den 4 farbigen Tasten: Durch Drücken der Tasten ROT, GRUN, GELB und BLAU auf der Fernbedienung konnen spezielle Seiten schnell ausgewählt werden. Die Funktion der jeweiligen Farbstaste wird am unteren Bildrand angezeigt (z. B. +/- um eine Seite höher/niedriger zu blättern oder der Titel des erreichbaren Teletextblocks)
4. SchnellNavigation mit Page Catching:
   These Funktion ermitteligt die Schnellausswahl von in der aktuellen Teletextseite angezeigten Seitennummern. Navigieren Sie mit den P + / P- Tasten auf die für Sie interressante Seitennummer (ein blinkender Cursor erscheint damit) und drücken Sie zum Aufrufen die MENU-Taste.
5. Manche Teletextseiten beinhalten auch Unterheiten, die am unteren Bildrand angezeigt werden. Durch Drücken der POSITION/SIZE Tasten können Sie zwischen den Unterheiten hin- und herblättern.

TELETEXT ANZEIGEFUNKTIONEN AUSWÄHLEN

Ihr TV-Gerät bietet ihren mehrere Möglichkeit mehrere Teletextseiten gleichzeitig bzw. das Fernsehbild und den Teletext möglicht übersichtlich darzustellen.

1. Multipage-Text:

These Funktion stellen mehrere zusammenhängende Teletextseiten auf einem Bildschirm dar. Drücken Sie die DISPLAY-Taste. Sie erhalten ein große und zwei keine Anzeigefenster. Im großen Bild wird die Hauptseite dargestellt, in den kleinen Bildern die dazugehörenden, folgenden Unterheiten oder jene Seiten, die sich durch Drücken der Tasten GELB bzw. BLAU schnell auswahlen setzen. Um zum normalen Teletext-Vollbild darüberzukehren drücken Sie wieder die DISPLAY-Taste.

2. Split Screen:

Um zusätzlich zum Teletext das aktuelle Fernsehbild als „Split Screen" anzuzeigen, drücken Sie die PIP ON/OFF -Taste (= der Bildschirm wird geteilt).

3. Fernsehbild im Multipage-Text:

Durch erneutes Drucken der PIP ON/OFF -Taste wird das Fernsehbild im oberen Feld der beiden kleinen Teletext-Bilder im Multipage-Modus dargestellt.

4. Teletext als Bild im Bild:

Durch erneutes Drücken der PIP ON/OFF -Taste wird das Fernsehbild als Vollbild darge-stellt und die aktuelle Teletextseite als kleines Bild im Bild im oberen, rechten Bildschirmbereich eingebrendet.

Nützliche TELETEXT EIGENSCHAFTEN

INDEX

Mit dieser Taste wahren Sie die Indexseite aus, die eine Liste des Teletextinhalts enthalt.

STOP

Die Teletextsite, die Sie gewählt haben, enthalt möglicherweise mehr Informationen als auf einen Bildschirm passen. In diesen Fall wird die Information auf mehrere Unterheiten aufge-teilt. Die Unterheiten werden in regelmäßigen Zeitabständen weiterergeblättert.

Drücken Sie die STOP-Taste, um einen automatischen Seitenwechsel zu verhindern. Das Symbol STOP wird in der linken oberen Ecke des Bildschirms angezeigt und der automatische Seitenwechsel ist unterbrochen.
Drücken Sie erneut auf die STOP-Taste um den automatischen Seitenwechsel wieder zuzulassen.

INTERRUPT

Wenn Sie im Teletextmodus die INTERRUPT-Taste drücken, dann schaltet das TV-Gerät die Teletextanzeige in den Hintergrund. Damit können Sie Wartezeiten bis zur Anzeige der gewünschten Seite überbrücken.

Wahlen Sie die gewünschte Seitennummer im Teletextmodus.

Drücken Sie die INTERRUPT-Taste um zum TV-Modus zu schalten, während Sie auf die Teletextseite warten. In der linken oberen Ecke erscheidt ein Feld mit der gesuchten Seitennummer und 3 Bindestriche die rotieren, solange gesucht wird.
Sobald die gewünschte Seite gefunden ist, entscheidt die Seitenzahl anstatt der Bindestrieche.
Drücken Sie nun erneut die INTERRUPT-Taste, um die gewünschte Seite anzuzeigen.

REVEAL

Um verborgene Information, wie z. B. die Lösungen von Rätseln, Puzzle oder Quiz anzuzeigen, drücken Sie einmal auf die REVEAL-Taste.
Nochmaliges Drücken der REVEAL-Taste verbirgt die Antwerten wieder.

EXPAND

These Funktion zeigt die Teletextinformation in doppelter Groß an.

Drücken Sie die EXPAND-Taste, um die obere Häfte der Seite zu vermögen.
Drücken Sie erneut die EXPAND-Taste um die untere Häfte der Seite vergroßert anzuzeigen.
Nochmaliges Drücken der EXPAND-Taste zeigt den Teletext wieder in normaler Höhe.

ANsCHLUSS EINES EXTERNEN GERÄTES AN DIE SCARTBUCHSE

Um z. B. einen Videorecorder, einen DVD-Player, einen SAT-Receiver oder ähnliches an eine der beiden Scartbuchsen ihres TV-Gerätes anzuschreiben, verbinden Sieitte die SCART/AV1oder die SCART/AV2-Buchse des TV-Gerätes über ein EURO-AV-Kabel (Scartkabel) mit ihrem anzuschreibenngen Gerät.

Hinweis: Beachten Sieitte die Gebrauchsanweisung des anzuschliebenden Gerätes.

ANSCHLUSS EINESVIDEORECORDERS AN DIE ANTENNBUCHSE

Um einen Videorecorder an die Antennenbuchse ihres TV-Gerätes anzuschlieben, verbinden Sieitte den Antenneneingang des TV-Gerätes mittels eines Antennenkabels mit dem Antennenausgang ihres Videorecorders. Ihr Hausantenne schlieBen Sieitte an den Antenneneingang ihres Videorecorders an.

Sie können einen beliebigen Programmplatz am TV-Gerät wahren um die Bild- und Tonsignale ihres Videorecorders darzustellen. Hierzu muss der gewählte Programmplatz auf die Sendefrequenz des Antenneausgangs ihres Videorecorders abgestimmter werden (üblicherweise zwischen Kanal 30 und 40) - siehe Kapitel „Manuelle Einstellung von Programmen" auf Seite 21.

Nach Durchführung der Abstimmung sollen den Menüpunkt „10. REGELUNG" im Menu PROGRAMME BEARBEITEN auf VCR stellen um Bildverzerrungen zu vermeiden.

Hinweis: Beachten Sieitte die Gebrauchsanweisung Ihres Videorecorders.

ANSCHLUSS EINES PCs ODER EINER MULTIMEDIA-VIDEOQUELLE

Ihr TV-Gerät kann sowohl analoge als auch digitale Multimedia-Eingangssignale darstellen und bietet Ihnen die Möglichkeit einen PC oder eine Videoquelle mit DVI-, HDMI- oder Komponenten/YUV-Ausgang (zum Beispiel einen DVD-Player) anzuschreiben.

Verbinden Sie damit die VGA-, HDMI- oder YUV-Buchse des TV-Gerätes mit der Grafikkarte ihres PCs oder mit ihrer Videoquelle. Im HDMI-Signal sind üblicherweise digitale Tonsignale beinhaltet und müssen nicht extra verbunden werden.

Um analoge Tonsignale am TV-Gerät wiederzugeben, verbinden Sie den Line-Ausgang ihres PCs oder den Audioausgang ihrer Videoquelle mit dem jeweiligen Audio In-Eingang (schwarze Klinkenbuchse geben dem VGA-, HDMI- oder YUV-Eingang an der Geräterückseite). Eventuell müssen Sie für die Verbindungen entsprechende Adapter oder Adapterkabel verwenden.

Hinweis: Beachten Sieitte die Gebrauchsanweisung Ihres PCs und der Sound- und Grafikkarte oder ihrer Videoquelle sowie die Technischen Daten Ihres TV-Gerates um die notwendigen Toneinstellungen und Einstellungen fur Auflösung und Bildwiederholrate auszuwahlen.

ANSCHLUSS EINES DECODERS

Um verschlüsselte Programme empfangen zu konnen, brauchen Sie einen Decoder. Diese verbinden Sieitte über ein EURO-AV-Kabel (Scartkabel) mit der SCART/AV2-Buchse ihres TV-Gerätes. Für weitere Einstellungen bezüglich Decoderbetrieb lesen Sieitte im Kapitel „Manuelle Einstellung von Programmen" auf Seite 21 nach.

Hinweis: Beachten Sieitte die Gebrauchsanweisung Ihres Decoders.

ANSCHLUSS EINES KAMERARECORDERS

Um einen Kamerarecorder anzuschlieben verbinden Sie das Gerät mit einem handelsüblichen Kabel (Cinchkabel und/oder S-Video-Kabel) mit der AV.SV Buchse Ihres TV-Gerätes entsprechend der farblichen Kabel- und Buchsenkennzeichnung.

Hinweis: Beachten Sieitte die Gebrauchsanweisung Ihres Kamerarecorders.

EINSTELLUNGEN FÜR EXTERNE GERÄTE (BILD, TON, NAME, ETC.)

Um Bildeinstellungen für AV-Stellungen zu verändern,lesen Sieitte in den Kapiteln „BILDEINSTELLUNGEN (KONTRAST, FARBE, HELLIGKEIT, ETC.)" auf Seite 14 und „WEITERER BILDEINSTELLUNGEN" auf Seite 16 nach. Die in diesen Kapiteln beschriebenen Funktionen sind auch für die AV-Stellungen gültig.

Wenn Sie Toneinstellungen anpassen wollen, finden Sie{nahere Beschreibungen im Kapitel "TONEINSTELLUNGEN (BALANCE, EQUALIZER, ETC.)" auf Seite 17. Dort beschriebene Punkte gelten auch fur die AV-Stellungen.

Wenn Sie den Programmnamen oder Programmeinstellungen anpassen wollen, finden Sie{nahere Beschreibungen in den Kapiteln „NAME VON PROGRAMMEN ÄNDERN" und "MANUELLE EINSTELLUNG VON PROGRAMMEN" auf den Seiten 20 und 21.

MENÜ AV EINSTELLUNGEN

In diesen Menu können Eingangssignalart, die Quelle für das Ausgangssignal sowie ein Lautstärke-Offset gegenüber der Basislautstärke für die AV-Stellungen Scart1, Scart2, und AV.SV und die Tonsignalart für den HDMI Modus festgelegt werden.

1. Drücken Sie die MENU-Taste um in das Hauptmenu zu gelangen.
2. Wahlen Sie mit den P + / P- Tasten den Menüpunkt INSTALLATION aus und drücken Sie erneut die MENU-Taste.
3. Stellen Sie mittels der P + / P- Tasten den Auswahlbalken auf den Menüpunkt AV EINSTELLUNGEN und drücken Sie erneut die MENU-Taste. Dies führt Sie zu folgendem Menu:

AV Einstellungen

1. AV1 Signalart
2. AV1 Video Ausgang
3. AV1 Lautstärke Offset
4. AV2 Signalart
5. AV2 Video Ausgang
6. AV2 Lautstärke Offset
7. AV.SV Signalart
8. AV.SV Lautstärke Offset

9. HDMI Audioeingang

10. AV1 Signalart:

Mit den « VOL+/VOL- Tasten oder durch Drücken der MENU-Taste (Auswahlliste)」 konnen Sie zwischen verschiedenen Einstellungen für die Signalart wahren, die ein an die SCART/AV 1-Buchse angeschlossenes, externes Gerät liefert. Denken sieitte immer daran, dass ihr externes Gerät, die jeweilige Signalart auch liefern muss um einwandfreiie Bilder zu erreichen.

Hinweis: Beachten Sie die Gebrauchsanweisung des angeschlossenen Gerätes.

VIDEO/RGB AUTO:

In dieser Einstellung können FBAS- (z. B. Videorecorder) und RGB-Signale (z. B. Spielkonsole) dargestellt werden. RGB-Signale werden, sofern diese Funktion vom angeschlossenen Gerät unterstützt wird, automatisch erkannt und dargestellt.

S-VIDEO:
Dient zum Anschluss von S-VIDEO-Signalen. Bei dieser Signalart sind das Bild- und das Farbsignal getrennt, um störende Wellenlinien in karierten Mustern zu vermeiden.
RGB:
Dient zum Anschluss von RGB-Signalquellen (z. B. Spielkonsole) die eine automatische Erkennung nicht unterstützen.

YCrCb:

In dieser Einstellung kann ein YCrCb-Signal, das von vielen DVD-Playern ausgegeben wird, dargestellt werden. Es wird automatisch erkannt ob die Bilder im Zeilensprung-(interlaced) oder Vollbildverfahren (progressiv) übertragen werden.

YPrPb:

In dieser Einstellung kann ein YPrPb-Signal, das von vielen DVD-Playern ausgegeben wird, dargestellt werden. Es wird automatisch erkannt ob die Bilder im Zeilensprung(interlaced) oder Vollbildverfahren (progressiv) übertragen werden.

5. AV1 Video Ausgang:

Mit den VOL+/VOL- Tasten oder durch Drücken der MENU-Taste (Auswahlliste) können Sie zwischen verschiedenen Einstellungen für das Ausgabesignal wahlen, das an der SCART/AV 1-Buchse ausgegeben wird.

Hinweis: Im Bereitschaftsmodus werden keine Signale ausgegeben!

> AUTO:

Die vom Gerät dargestellen Bilder und Töne werden an der SCART/AV 1-Buchse ausgegeben (Ausnahme: Gerät befindet sich in der AV-Stellung SCART 1).

TV:

Es wird immer (auch wenn ihr TV-Gerät in einer AV-Stellung betrieben wird) das über die Antenne empfangene Signal an der SCART/AV 1-Buchse ausgegeben.

> AV2 (Copy-Modus):

Unabhängig vom Modus (TV, PC usw.) in dem sich ihr TV-Gerät befindet, wird an der SCART/AV 1-Buchse das von der SCART/AV 2-BuchseCOMMende Bild- und Tonsignal ausgegeben. Diese Funktion ist sehr nutzlich um von einem externen Gerät auf ein anderes zu übersiken.

> AV.SV (Copy-Modus):

Die gleiche Funktion wie unter Einstellung AV2 mit dem Unterschied, dass die Bild- und Tonsignale von den Cinchbuchsen vom AV.SV-Eingang an der SCART/AV 1-Buchse ausgegeben werden (z. B. um von einer Videokamera auf einen Videorecorder zu überyielden).

6. AV1 Lautstärke Offset:

Mit den VOL+/VOL- Tasten können sie einen Lautstärke Offset (Verschiebung - leiser oder lauter) gegenüber der Basislautstärke ihres Gerätes für die Toneingangssignale an der SCART/AV 1-Buchse festlegen.

7. AV2 Signalart/AV2 Video Ausgang/AV2 Lautstärke Offset:

Die zuvor beschrieben Einstellungen und Funktionen für die AV1-Stellung gelten auch für die AV2-Stellung.

8. AV.SV Signalart:

Mit den VOL+/VOL- Tasten oder durch Drücken der MENU-Taste (Auswahlliste) können Sie wahlen ob das Bildsignal ihres externen Gerätes (z. B. Kamera) vom Videoeingang (gelb) oder vom S-Video-Eingang (4-polige schwarze Buchse) verarbeitet wird. Das Tonsignal wird in beiden Fälle von der roten und weißen Cinchbuchse verarbeitet.

9. AV.SV Lautstärke Offset:

Mit den VOL+/VOL- Tasten können sie einen Lautstärke Offset (Verschiebung - leiser oder lauter) gegenüber der Basislautstärke ihres Gerätes für die Toneingangssignale an den Cinchbuchsen am AV.SV-Eingang festlegen.

10. Audioeingang (nur im HDMI-Modus aktiv):

Mit den VOL+/VOL- Tasten oder durch Drücken der MENU-Taste, kann zwischen den Einstellungen DIGITAL/ANALOG gewählt werden.

DIGITAL: Ihr Gerät gibt den digitalen Ton, der sich im HDMI-Signal befindet, wieder.
ANALOG: Das Tonsignal von der analogen HDMI AudioIn Buchse wird wiedergegeben.

1. Mit der EXIT-Taste verlassen Sie das Menu.

ANSCHLUSS

Ihr TV-Gerät kann sowohl analoge als auch digitale Multimedia-Eingangssignale darstellen und bietet Ihnen die Möglichkeit einen PC oder eine Videoquelle mit DVI-, HDMI- oder Komponenten/YUV-Ausgang (zum Beispiel einen DVD-Player) anzuschreiben.

Verbinden Sie damit die VGA-, HDMI- oder YUV-Buchse des TV-Gerätes mit der Grafikkarte ihres PCs oder mit ihrer Videoquelle. Im HDMI-Signal sind üblicherweise digitale Tonsignale beinhaltet und müssen nicht extra verbunden werden.

Um analoge Tonsignale am TV-Gerät wiederzugeben, verbinden Sie den Line-Ausgang ihres PCs oder den Audioausgang ihrer Videoquelle mit dem jeweiligen Audio In-Eingang (schwarze Klinkenbuchse geben dem VGA-, HDMI- oder YUV-Eingang an der Geräterückseite). Eventuell müssen Sie für die Verbindungen entsprechende Adapter oder Adapterkabel verwenden.

Hinweis: Beachten Sieitte die Gebrauchsanweisung Ihres PCs und der Sound- und Grafikkarte oder ihrer Videoquelle sowie die Technischen Daten Ihres TV-Gerätes um die notwendigen Toneinstellungen und Einstellungen fur Auflösung und Bildwiederholrate auszuwahlen.

EINSTELLUNGEN IM VGA PC, HDMI UND YUV MODUS

Drücken Sie die PC-Taste eventuell mehrmals, um in den VGA PC, HDMI oder YUV-Modus zu schalten. Sümmtliche Bild- und Toneinstellungen Funktionieren genauso wie im TV-Modus.

Drücken Sie die MENU-Taste um in das Hauptmenu zu gelangen und wahren Sie den Menüpunkt BILDEINSTELLUNGEN aus und drücken Sie erneut die MENU-Taste. Bewegen Sie den Auswahlbalken mit den P + / P- Tasten auf den Punkt EINSTELLUNGEN VGA HDMI YUV und drücken Sie nochmals die MENU-Taste. Sie gelangen zum jeweiligen Menu für die EINSTELLUNGEN VGA, EINSTELLUNGEN HDMI oder EINSTELLUNGEN YUV:

Einstellungen VGA HDMI YUV

1. Modus
2. Nameändern
3. Eingang
4. Horizontale Position
5. Breite
6. Vertikale Position
7. Pixelphase
8. Frequenz

9. Audioeingang

10. Modus:

Dieser Punkt zeigt ob ein Signal an der gewählten Eingangsbuchse des Gerätes anliegt. Solange KEIN SIGNAL angezeigt wird, sind die Einstellungen für die Bilddarstellung nicht erreichen (grau dargestellt).

1. Nameändern:

Es kann ein Name für den gewählten Modus vergeben werden. Drücken Sie die MENU-Taste, um in den Eingabemodus zu gelangen. Sie können nun mit den P + / P- Tasten die Zeichen auswahlen und mit den VOL+/VOL- Tasten die Position wechseln. Mittels der MENU- oder der EXIT-Taste verlassen Sie den Eingabemodus wieder.

1. Eingang:

Mit den VOL+/VOL- Tasten oder über eine Auswahlliste, erreichbar durch Drucken der MENU-Taste, kann zwischen den Einstellungen AUTO/PC/VIDEO gewählt werden.

AUTO:
Ihr Gerät erkennt automatisch die Signalart an der jeweiligen Engangsbuchse.
PC:

In dieser Einstellung erwartet ihr Gerät ein Eingangssignal von der Grafikkarte ihres PCs an der jeweiligen Eingangsbuchse.itte achten Sie auf die richtige Wahl und Einstellung des Ausganges ihrer Grafikkarte.

VIDEO:

In dieser Einstellung erwartet ihr TV-Gerät ein Eingangssignal von einer Videoquelle an der jeweiligen Eingangsbuchse.itte achten Sie auf die richtige Wahl und Einstellung des Ausganges ihrer Videoquelle.

Hinweis: Der TV-Gerät ist mit einer automatischen und komplexen Erkennung der Signalart und Signalquelle ausgestattet. Allerdings kann es durch verschiedene Toleranzen ihrer Signalquelle zu Fehlerkennungen kommt. In dieser Fall verwenden Sie die manu-ellen Einstellungen für den Eingang.

1. Horizontale Position:

Mit den VOL+/VOL- Tasten können Sie die horizontale Position des Bildes von der jeweiligen Eingangbuchse verändern.

1. Breite:

Mit den VOL+/VOL- Tasten können Sie die Breite des Bildes von der jeweiligen Eingangbuchse verändern.

1. Vertikale Position:

Mit den VOL+/VOL- Tasten können Sie die vertikale Position des Bildes von der jeweiligen Eingangbuchse verändern.

1. Pixelphase:

Mit den VOL+/VOL- Tasten können Sie die Darstellung von Texten am TV-Gerät optimieren (z. B. im Falle von zitternden Buchstaben) und eventuelle Bildstörungen (Unruhe im Bild bzw. Wellenlinien) ausgleichen.

1. Frequenz:

Mit den VOL+/VOL- Tasten können eventuelle Bildstörungen (Unruhe im Bild bzw. Wellenlinien) ausgegliedchen werden. Diese Einstellung solle nur im Falle von Problemen verändert werden.

1. Audioeingang (nur im HDMI-Modus aktiv):

Mit den VOL+/VOL- Tasten oder über eine Auswahlliste, erreichbar durch Drucken der MENU-Taste, kann zwischen den Einstellungen DIGITAL/ANALOG gewählt werden.

DIGITAL:

Ihr TV-Gerät gibt den digitalen Ton, der sich im HDMI-Signal befindet, wieder.

ANALOG:

Das Tonsignal von der analogen HDMI AudioIn Buchse wird wiedergegeben.

Hinweis: Üblicherweise besteht das digitale HDMI-Signal aus Bild und Ton. Es kann aber durchaus vorkommen, dass Ihr PC oder ihre Videoquelle die Toninformationen nicht mittels HDMI-Signal überträgt oder DVI-Signale über einen sogenannten DVI-HDMI-Adapter wiederergegeben werden sollen. In thisem Fall müssen Sie das Audiosignal über die analoge HDMI AudioIn-Buchse Ihrrem TV-Gerät zur Verfügung stellen und den Audioeingang auf die Stellung ANALOG schalten.

1. Mit der EXIT-Taste verlassen Sie das Menu.

Hinweis: Das Gerät ist mit normgerechten Voreinstellungen für die obigen Einstellwerte versehen. Allerdings kann durch abweichende Signale ihrer Grafikkarte oder ihrer Videoquelle die manuelle Verstellung der Einstellwerte notwendig sein, um eine ungestörte Wiedergabe und vollständige Darstellung zu erreichen!

BILD IM BILD/PICTURE IN PICTURE (PIP)

Sie können die Bild im Bild/PIP-Funktion verwenden, um zwei Programme gleichzeitig anzuzeigen.

1. Drücken Sie die PIP ON/OFF-Taste auf der Fernbedienung. Wenn Sie die Bild im Bild-Funktion zum ersten Mal nach dem Einsatz des TV-Geräts aufrufen, wird der Pro-grammplatz 1 als Kleinbild angezeigt.
2. Mit den PIP SOURCE -Tasten konnen Sie nun den gewünschten Programmplatz oder auch die gewünschte AV-Stellung (SCART 1, SCART 2, AV.SV usw.) im Kleinbild aneigen halten. Sollten Sie die Bild im Bild-Funktion aushalten und später wieder einschalten wird das zuletzt gesehene PIP-Programm angezeigt.
3. Bei bereits eingebrendetem Kleinbild kann durch ca. 2 Sekunden langes Drücken der PIP ON/OFF -Taste das Groß- und Kleinbild getauscht werden.
4. Mit der PIP POSITION -Taste können Sie wahlen, in welcher Ecke des Großbildes das Kleinbild angezeigt werden soll.
5. Mit der PIP SIZE-Taste können Sie 3 verschiedene Fälle für das Kleinbild wahren.

Hinweis: Es sind nicht alle Signalkombinationen von Groß- und Kleinbild möglich. In diesen Fälle zeigt die OSD-Programmanzeige „NoPIP" an.

MULTIPICTURE (SENDERÜBERSICHT) - FARBTASTE GRUN

Durch Drücken der Taste GRUN im TV-Modus können Sie die Multipicture-Funktion aufrufen. Diese Funktion zeigt eine Übersicht von jeweils 12 Programmen.

Das ausgewählte Programm - gekennzeichnet durch einen Rahmen - wird mit laufendem Bild und Ton wiedergegeben, die anderen Programme werden regelmäßigactualisiert.

Mit Hilfe der P + / P - / Vol + / Vol Tasten können Sie einen Rahmen bewegen und so zu den anderen Programmen wechseln. Durch Bewegen des Rahmens über den Bildschirmrand hinaus, können Sie auf die vorherigen oder nachfolgende 12 Programme umschalten.

Um das ausgewählte Programm als Vollbild darzustellen, betätigen Sie die MENU Taste.

KINDERSICHERUNG

Mit der Kindersicherung konnen Sie alle Funktionen des Gerätes sperren. Wird die Kindersicherung aktiviert und das Gerät danach ausgeschelt, wird beim neuerlichen Einschalten automatisch die Eingabe einer Geheimzahl verlangt.

Erst nach Eingabe der Geheimzahl wird das Bild und der Ton eingeschaltet und die Bedienung des Gerätes zugelassen.

1. Drücken Sie auf die MENU-Taste. Das Hauptmenu wird angezeigt.

Hauptmenu

1. Bildeinstellungen
2. Toneinstellungen
3. Programmtabelle
4. Installation
5. Kindersicherung
6. Sleeptimer
7. Swapfunktion

8. Spiele

9. Mit den P + / P -Tasten bewegen Sie den Auswahlbalken auf den Menüpunkt KINDERSICHERUNG und drücken die MENU-Taste, um das Untermenü aufzurufen.

Kindersicherung

1. Geheimzahl xxx
2. Kindersicherung

An/Aus

1. Drücken Sie die MENU-Taste und geben Sie danach eine vierstellige Zahl ein = ihre Geheimzahl. Solange keine Geheimzahl eingebehen ist, kann der Punkt KINDERSICHERUNG nicht angewählt werden und wird grau dargestellt.
2. Nach Eingabe ihrer Geheimzahl kann unter dem Menüpunkt KINDERSICHERUNG diese eingeschaltet werden. Um später die Kindersicherung wieder auszuschalten müssen Sie wieder das Menu KINDERSICHERUNG aufrufen und nach Eingabe Ihrer Geheimzahl den Menüpunkt KINDERSICHERUNG auf AUS stellen.

SLEEPTIMER

Der Sleeptimer schaltet das Gerät nach der von Ihnen gewährten Zeitspanne automatisch in den Bereitschaftsmodus.

Variante 1: Drücken Sie die SLEEP-Taste um direkt in das Sleeptimer Menu zu gelangen.

Variante 2: Drücken Sie die MENU-Taste um das Hauptmenü aufzurufen, stellen Sie mittels der P + / P- Tasten den Auswahlbalken auf Sleeptimer und rufen Sie das zugehörige Menu mittels der MENU-Taste auf.

Sleeptimer

1. Sleeptimer
2. Aktueller Zähler in min.:

Durch das Betätigungen der SLEEP-Taste oder der « VOL+/VOL- Tasten können Sie die Ausschaltzeit in den Schritten 5 MIN./10 MIN./15 MIN./30 MIN./1 STUNDE/2 STUNDEN/AUS einstellen oder durch Drücken der MENU-Taste diese Auswahlliste aufrufen. Die Einstellung AUS bedeutet, dass der Sleeptimer ausgescheltet ist.

Sie konnen jederzeit durch erneuten Aufruf des Sleeptimer-Menus in der Zeile AKTUELLER ZAHLER nachsehen wie diele Minuten noch bis zum Ausschalten bleiben.

SWAP-FUNKTION

Die Swap-Funktion ermitteligt ein Schnelles Wechseln zwischen zwei auseinanderliegenden Programmen bzw. ein Zurückschalten auf ein Vorzugsprogramm. Wenn Sie zum Beispiel während einer Werbeunterbrechung das Programm umschalten möchten, können Sie durch Drücken der RTN-Taste jederzeit schnell zurückschalten um zu sehen ob die Werbeunterbrechung bereits zu Ende ist und ihr Wunschprogramm weiterläuft.Eine weitere Betätigungs der RTN-Taste führt zu einem Wechsel zwischen dem zuletzt gesehenen Programm und Ihrem Vorzugsprogramm.

SWAP-PROGRAMM FESTLEGEN (VOZUGSPROGRAMM)

Variante 1: Drücken Sie die MENU-Taste um das Hauptmenu aufzurufen. Stellen Sie den Auswahlbalken mittels der P + / P- Tasten auf SWAPFUNKTION und drücken Sie nochmals die MENU-Taste. Mit den VOL+/VOL- Tasten oder über eine Auswahlliste, erreichbar mittels der MENU-Taste, konnen Sie zwischen den Einstellungen MANUELL/3 MIN/5 MIN/10 MIN wahlen.

Bei der Einstellung MANUELL muss das Swap-Programm gemäß Variante 2 definiert werden. Bei jeder Einstellung einer Zeitspanne wird das gesehene Programm automatisch nach Verstreichen dieser Zeit als Swap-Programm definiert.

In der linken oberen Ecke wird SWAP-PRG eingeblendet. Nun können Sie beliebige andere Programmplätze anwahlen und durch kurzes Drücken der RTN-Taste zwischen dem gesehenen Programm und ihrem Swap-Programm wechseln. Bei jedem Programmwechsel wird für ca. 4 Sekunden angezeigt, welche Programm Ihr Vorzugsprogramm ist.

Variante 2: Drücken Sie auf dem Programmplatz, zu dem Sie schnell zurückwechseln sollen, solange die RTN-Taste bis die OSD-Einblendung SWAP-PRG erscheint. Sie haben nun Ihr Vorzugsprogramm manuell festgelegt.

Wenn im Menu SWAPFUNKTION allerdings eine Zeitdauer eingestellt ist, ändert sich Ihr Vorzugsprogramm automatisch mit Ihrem Fernsehverhalten.

AUF WERKSEINSTELLUNG ZURÜCKSETZEN

These Funktion setzt alle Einstellungen des TV-Geräts wie Helligkeit, Farbe, Kontrast, Schäfer, Weißbalance, etc. wieder auf den Stand der Werksauslieferung zurück.

1. Drücken Sie die MENU-Taste um in das Hauptmenu zu gelangen.
2. Wahlen Sie mit den P + / P- Tasten den Punkt INSTALLATION aus und drücken Sie erneut die MENU-Taste.
3. Wahlen Sie mit P + / P- Tasten den Punkt WERKSEINSTELLUNGEN und drücken Sie erneut die MENU-Taste. Wahlen Sie nun SETZEN und bestätigen Sie diese Auswahl mit der MENU-Taste.

Hinweis: Durch längeres Drücken der RST-, RESET-Taste können Sie direkt die wichtigsten Bild- und Toneinstellungen (Helligkeit, Farbe, Kontrast, Lautstärke) auf Fabrikseinstellungen zurücksetzen.

EINSCHALTMODUS

Mit dieser Einstellung konnen Sie ihren bevorzugen Betriebsmodus des TV-Geräts nach dem Einsatzen festlegen.

1. Drücken Sie die MENU-Taste um in das Hauptmenu zu gelangen.
2. Wahlen Sie mit P + / P- Tasten den Menüpunkt INSTALLATION aus und drücken Sie erneut die MENU-Taste.
3. Bewegen Sie den Auswahlbalken mit den P + / P - Tasten auf den Menüpunkt EINSCHALTEN MIT.

Sie können nun mittels der VOL+/VOL- Taste oder durch Drücken der MENU-Taste (Auswahlliste) zwischen den Betriebsarten VGA/PROG 1/LETZTES PRG/AV/INSTALLATION wahlen.

VGA: Einschalten im VGA PC Modus
PROG 1: Einschalten mit Programmplatz 1

LETZTES PRG: Einsatzlen mit dem zuletzt gesehenen Programm
AV: Einsatzen mit dem zuletzt benutzten Modus für externe Geräte
INSTALLATION: Einschalten wie im Zustand der Erstininstallation - siehe Kapitel „6. APSAS - DIE ERSTE EINRICHTUNG" auf Seite 11.

EINSTELLUNGEN FÜR ALLE PROGRAMME

1. Drücken Sie die MENU-Taste um in das Hauptmenu zu gelangen.
2. Wahlen Sie mit den P + / P- Tasten den Menüpunkt INSTALLATION aus und drücken Sie erneut die MENU-Taste.
3. Wahlen Sie mit den P + / P- Tasten den Menüpunkt EINSTELLUNG ALLER PROGRAMME und drücken Sie erneut die MENU-Taste.

Einstellung aller Programme

1. Scharfe setzen
2. Rauschreduktion setzen

3. Decoder setzen

4. Schärfe setzen:

These Funktion setzt für alle Programme die Scharfteeinstellung. Sie können durch Drücken der MENU-Taste über eine Auswahlliste zwischen den Stellenungen 0-3 wahren. Eine ähnliche Beschreibung dieser Funktion finden Sie im Kapitel „WEITERERE BILDEINSTELLUNGEN" auf Seite 16.

1. Rauschreduktion setzen:

These Funktion setzt für alle Programme die Rauschreduktionseinstellung. Sie können durch Drücken der MENU-Taste über eine Auswahlliste zwischen den Stellungen AUTOMATISCH/AUS/SCHWACH/MITTEL/STARK wahren.

Eine{nahere Beschreibung der Einstellungenfinden Sie im Kapitel „WEITEREBBILDEINSTELLUNGEN" auf Seite 16.

1. Decoder setzen:

These Funktion setzt die Decoder-Funktion für alle Programme. Sie können durch Drucken der MENU-Taste über eine Auswahlste zwischen den Stellenungen AUS/TON EXTERN-INTERN/TON EXTERN/TON INTERN Wahlen.

Eine ähnliche Beschreibung der Einstellungen finden Sie im Kapitel „MANUELLE EINSTELLUNG VON PROGRAMMEN" auf Seite 21.

ZEITANZEIGE TIME

Im TV-Modus wird durch Drücken dieser Taste die Zeit angezeigt.

Drücken Sie auf die TIME-Taste, während ihr TV-Gerät ein Fernsehprogramm mit Teletext-übertragung wiedergibt. Die aktuelle Zeit wird in der rechten oberen Ecke des Bildschirms in Form einer Digitaluhr angezeigt.

Bei erneutem Drücken der TIME-Taste wechselt die Anzeige zu einer Analoguhr. Sobald Sie die TIME-Taste ein drittes Mal drücken, verschwindet die Zeitanzeige wieder.

BILDFORMAT UMSCHALTEN - ARC

Mit der ARC-Taste konnen Sie schnell die Darstellung des Bildformates ihres TV-Geräts ändern. Eine ähnliche Beschreibung bezüglich der möglichen Bildformate finden Sie im Kapitel „BILDEINSTELLUNGEN (KONTRAST, FARBE, HELLIGKEIT, ETC.)" auf Seite 14.

BILDVOREINSTELLUNGEN UMSCHALTEN - APC

Mit der APC-Taste können Sie schnell zwischen den möglichen Voreinstellungen AM TAG/AM ABEND/MANUELL wahren. Eine ähnliche Beschreibung bezüglich dieser Voreinstellungen fühden Sie im Kapitel „BILDEINSTELLUNGEN (KONTRAST, FARBE, HELLIGKEIT, ETC.)" auf Seite 14.

STANDBILDFUNKTION - FARBTASTE GELB

Durch Drücken der Taste GELB können Sie das Bild jederzeit (außer im VGA,HDMI und YUV-Mode) einfrieren. Um das Bild weiterlaufen zu halten, betätigten Sie die Taste GELB erneut.

SPIELE

Ihr TV-Gerät ist mit vier Spieler und einer zugehörigen Highscorellese ausgestattet.

Spiele

Highscores

Brixx

Anaconda

Scramble

Outer Space

Gehen Sie mit Hilfe der P + / P- Tasten zu dem Spiel, dass Sie spielten möchten und drucken Sie die MENU-Taste, um das Spiel aufzurufen.

Die Steuerung der Spielte Funktioniert mit den Tasten P + / P - / Vol + / Vol . Sonderfunktionen (z.B. Schiessen) konnen mit der MENU-Taste aufgrufen werden.

Nach Beendigung des Spiele, werden Sie – sofern Sie einen neuen Highscore geschafft haben – zur Eingabe in die Highscore-Liste aufgefordert. Sie können nun mit den Tasten P+/P- den gewünschten Buchstaben auswahlen. Mit den Tasten VOL+/VOL- gelangen Sie zur nachsten Position. Mit der MENU- oder EXIT-Taste verlassen Sie die Namenseingabe.

Durch Drücken der EXIT-Taste können Sie die Games vorzeitig beenden.

Ihr TV-Gerät ist zur Wandmontage mittels handelsüblicher WandhalterVBoreitet!

Beachten Sie dafür unbedingt die folgenden Sicherheitshinweise und Beschreibungen und wenden Sie sich bei Fragen an unseren Service oderziehen Sie einen qualifizierten Monteur zu Rate!

• Ihr TV-Gerätarf nur an senkrechten Wänden montiert werden!
• Prufen Sie vor der Montage, ob die Tragfähigkeit der Wand für das 4 fache Gewicht des TV-Gerätes (siehe Technische Daten) geeignet ist!
• Vergewissern Sie sich vor der Montage, dass das TV-Gerät ausgeschelt ist und dass das Netzkabel sowie alle anderen Anschlusskabel ausgesteckt sind!
• Für die Montage sind zumindest zwei Personen notwendig!

Ansicht Rückseite:

Anschraubpunkte für den Wandhalter

Ansicht von schräg unten:

Befestigungsschrauben (Innensechskant) für den Standfuß

MONTAGEANLEITUNG

1. Legen Sie das TV-Gerät mit dem Bildschirm nach unten auf eine stabile und kratzfeste Unterlage.
2. Lösen Sie die Befestigungsschrauben für den Standfuß und entfernen Sie diesen.
3. Folgen Sie der Bedienungsanleitung des Wandhalters für die weiteren Montageschritte des Wandhalters am Gerät und an der Wand!

Hinweis:itte bewahren Sie die demontierten Schrauben und den StandfuB fur eine eventuell spate Ruckmontage auf!

14. PROBLEMBEHEBUNG

Fehlfunktionen können manchmal banale Ursachen haben, aber manchmal auch von defekten Komponenten ausgegeben. Wir möchten Ohnen hiermit einen Leitfaden an die Hand geben, um das Problem zu losehen. Wenn die hier aufgeführten Maßnahmen keinen Erfolg bringen,HELPen wir Ohnen keinere. Rufen Sie uns an!

Es erscheint kein Bild und es ist kein Ton zu horen.

Überprüfen Sie, ob das Netzkabel richtig an der Steckdose und am Gerät angeschlossen ist.
Überprüfen Sie, ob der Signalempfang auf TV eingestellt ist.
Kontrollieren Sie, ob der Hauptschalter des Geräts auf der Geräterückseite eingeschaltet ist.

Es erscheint kein Bild. Es erscheint kein Bild von AV.

Überprüfen Sie, ob Kontrast / Helligkeit korrekt eingestellt sind.
Überprüfen Sie, ob alle externen Geräte korrekt angeschlossen sind.
Überprüfen Sie, ob die richtige AV-Stellung angewählt ist.

EsistkeinTonzuhören.

Vergewissern Sie sich, das die Lautstärke nicht auf Minimum stehen.
Vergewissern Sie sich, das die Stummschaltung nicht aktiviert ist.

Es gibt kein Bild oder keinen Ton. Es sind aber Gerausche zu horen.

Der Empfang ist möglicherweise schlecht. Kontrollieren Sie, ob die Antenne angeschlossen ist.

Das Bild ist nicht deutlich.

Der Empfang ist möglicherweise schlecht.
Kontrollieren Sie, ob die Antenne angeschlossen ist.

Das Bild ist zu hell oder zu dunkel.

Überprüfen Sie die Einstellungen von Kontrast / Helligkeit / Backlight im Menu Bildeinstellungen.

Die Fernbedienung Funktioniert nicht.

Überprüfen Sie, ob die Batterien in der Fernbedienung geladen und richtig eingelegt sind.
Vergewissern Sie sich, dass das Sensorfenster nicht starker Lichteinstrahlung ausgesetzt ist.
Schalten Sie das Gerät mit dem Hauptschalter an der Rückseite des Gerätes aus und wieder ein.

Das Bild ist nicht scharf.

Der Empfang ist möglicherweise schlecht.
Kontrollieren Sie, ob die Antenne angeschlossen ist.
Überprüfen Sie die Einstellungen der Bildschärne und Rauschreduktion im Menu Bildeinstellungen.

Es erscheint ein Doppel- oder Dreifachbild.

Kontrollieren Sie, ob die Antenne richtig ausgerichtet ist.
Es gibt möglicherweise von Bergen oder Gebäuden reflektierte Wellen.

Das Bild ist gegunktet.

Es liegen möglicherweise Interferenzen von Autos, Zügen, Leitungen, Neonleuchten, etc. vor.
Es besteht möglicherweise eine Interferenz zwischen dem Antennen- und Stromkabel. Versuchen Sie sie weiter auseinander zu legen.

Es erscheinen Streifen am Bildschirm oder die Farben verblassen.

Liegt eine Interferenz von einem anderen Gerät vor?
Übertragungsantennen von Radiostationen oder Antennen von Funkamateuren und tragbare Telefone können auch Interferenzen verursachen.
Betreiben Sie das Gerät so welt weg wie möglich von dem Gerät, das die Interferenz möglicherweise verur-sacht.

Die Kindersicherung lässt sich nicht deaktivieren

Geben Sie als Geheimzahl 1973 ein. Damit sollte das Gerät wieder voll Funktionsfähig sein.

BENÖTIGEN SIE WEITERE UTERSTÜTZUNG?

Wenn die Vorschläge in den vorangegangenen Abschnitten ihr Problem nicht behoben haben, erhöhen Sieitte Kontakt mit uns auf. Sie wurden uns sehr halten, wenn Sie uns folgende Informationen zur Verfugung stellen:

• Was für zusätzliche Peripheriegeräte nutzen Sie?
• Welche Meldungen erscheinen auf dem Bildschirm?
• Bei welchem Bedienungsschnitt ist das Problem aufgetreten?
• Wie sieht ihre Rechnerkconfiguration aus falls Sie einen PC an das Gerät angeschlossen haben?
• Welche Software haben Sie beim Auftreten des Fehlers verwendet falls Sie einen PC an das Gerät angeschlossen haben
• Welche Schritte haben Sie zur Lösung des Problems bereits unternommen?
• Wenn Sie bereits eine Kundennummer erhalten haben, teilen Sie uns diese mit.

GARANTIEBEDINGUNGEN

Die Empfangsquittung gilt als Beleg für den Erstkauf und sollte gut aufbewahrt werden. Sie wird für die Inanspruchnahme von Garantieleistungen bereits. Ihr gesetzlichen Rechte werden durch diese Garantiebedingungen nicht eingeschlossen. Wir das Produkt an einen anderen Benutzer weitergegeben, so hat dieser für den Rest der Garantiezeit Anspruch auf Garantieleistungen.

Der Kaufbeleg sowie diese Erklärung sollenen bei der Weitergabe in seinen Besitz übergeben. Wir garantieren, dass diesen Gerät in einem Funktionsfähigen Zustand ist und in technischer Hinsicht mit den Beschreibungen in der beigefugten Dokumentation übereinstimmt.

Die verbleibende Garantiefrist liegt bei Vorlage des Kaufbelegs von Originalteilen auf die entsprechenden Ersatzteile über. Wenn Sie diesen Gerät zur Inanspruchnahme von Garantieleistungen einreichen, müssen Sie zuvor samentliche Programme, Daten und hersausnehmbare Speichermedien entfernen. Produkte, die ohne Zubehör eingeschiedt werden, werden ohne Zubehör ersetzt.

Die Gewährleistungspflicht gilt nicht für den Fall, dass das Problem durch einen Unfall, eine Katastrophe, Vandalismus, Missbrauch, unsachgemäß Benutzung, Missachtung der Sicherheits- und Wartungsvorschriften, Veränderung durch Software, Viren bzw. ein anderes Gerät oder Zubehör, oder durch sonstige nicht von uns genehmigte Modifikationen verursacht wurde. Diese eingeschränkte Garantiererklärung ersetzt alle anderen Garantien ausrücklicher oder impliziter Natur.

Dies schließ die Garantie der Verkaufbarkeit oder der Eignung für einen bestimmten Zweck ein, beschränkt sich jedoch nicht daraufuf. In einigen Ländern ist der Ausschluss impliziter Garantien gesetzlich nicht zulässig. In thisem Falle ist die Gültigkeit aller ausdrücklichen und impliziten Garantien auf die Garantieperiode beschränkt.

Mit Ablauf dieser Periode verlieren sãmtliche Garantien ihre Gültigkeit. In einigen Ländern ist eine Begrenzung der Gültigkeitsdauer impliziter Garantien gesetzlich nicht zulässig, so dass die obige Einschränkung nicht in Kraft tritt. Falls Sie bezüglich dieser Garantiebedingungen Fragen haben, wenden Sie sich an uns.

HAFTPFLICHTBESCHRANKUNG

Die Inhalte dieser Gebrauchsanweisung und der Technischen Daten unterliegen unangekündigten Änderungen, die dem technischen Fortschnitt Rechnung tragen. Hersteller und Vertrieb können keine Verantwortung für Schäden, die als Folge von Fehlern oder Auslassungen, der in diesen Dokumenten bereitgestelltten Informationen entstanden sind, übernehmen. Wir haften unter keinen Umständen für:

1. Von dritter Seite gegen Sie erhobene Forderungen aufgrund von Verlusten oder Beschädigungen.
2. Verlust oder Beschädigung ihrer Aufzeichnungen oder Daten.
3. Ökonomische Folgeschäden (einschließlich verlorener Gewinne oder Einsparungen) oder Begleitschäden, auch in dem Fall, dass wir über die Möglichkeit solcher Schäden informiert worden sind.

In einigen Ländern ist der Ausschluss oder die Begrenzung von Begleit- oder Folgeschäden gesetzlich nicht zulässig, so dass die obige Einschränkung nicht in Kraft tritt.

VERVIELFÄLTIGUNG GEBRAUCHSANWEISUNG

Die Dokumente enthalten gesetzlich geschützte Informationen. Alle Rechte vorbehalten. Vervielfältigung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmigung des Herstellers ist verboten.

ECRAN PLAT TELEVISEUR

CE

MODE D'EMPLOI

Copyright © 2007

1. SECURITE ET MAINTENANCE 1

8. REGLAGES DU MODE TV 19

1. SECURITE ET MAINTENANCE

ALLUMER ET ETEINDRE L'ECRAN

REGLER MANUELLEMENT DES PROGRAMMES

REGLAGES DANS LES MODES PC VGA, HDMI ET YUV

RESTAURER LES REGLAGES D'USINE

4. ACHTERZIJDE VAN HET TOESTEL EN AANSLUITINGEN 8

5.AFSTANDSBEDIENING 9

NORMEN / ELEKTROMAGNETISCHE COMPATIBILITEIT

4. ACHTERZIJDE VAN HET TOESTEL EN AANSLUITINGEN

HET SCHERM AAN- EN UITZETTEN

8. Automatisch volume:

1. Sleeptimer
2. Actuele teller in min.:

Beeld is nicht helder.

Afstandsbediening werkt nicht.

Beeld is nicht scherp.
