BEDIENUNGSANLEITUNG MKH 80 SENNHEISER

GEBRAUCHSANLEITUNG
INSTRUCTIONS FOR USE
INSTRUCTIONS POUR L'USAGE
ISTRUZIONI PER L'USO
MODO DE EMPLEO
GEBRUKSAANWIJZING

MKH 80

Gebrauchsanleitung

Kurzbeschreibung 5
Anschluß und Speisemöglichkeiten 5
Befestigung auf dem Stativ/Einspracherichtigung 6
Anwendungshinweise 7
Wahl der Richtcharakteristik 8
Vordampfung einstellen / Klangkorrektur 10
Zubehör 11
Technische Daten 12
Soll-Frequenzgänge mit Toleranzfeldern / Polardiagramme 53-57
Wirkung der schaltbaren Filter: Hohenanhebung / Baßabsenkung . . . 58

Kurzbeschreibung

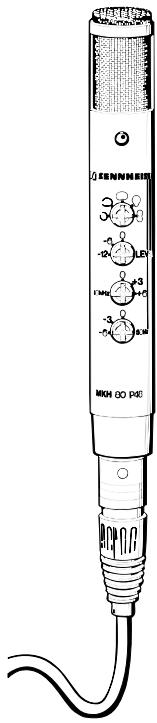

Das MKH 80 ist ein universell einsetzbares Studio-Kondensatormikrofon mit fünf schaltbaren Richtcharakteristiken. Es enthalt einen Doppelwandler mit zwei im akustischen Verbund arbeitenden Gegenaktwandlern hoher Lineärität.

• Extrem niedriges Eigenrauschen verhindert die Maskierung filigraner Klangstrukturten und ermöglicht ein tiefes Eindringen in den Raum.
• Der hohe Übertragungsfaktor sorgt für störlichere Leitungswege mit hoher Signalspannnung. Das Eigenrauschen nachgeschalteter Mikrofonversteller ist von untergeordneter Bedeutung.
  Die nahezu Frequenzunabhängigen Richteigenschaften sorgen im Direkt- und Diffusfeld für hohe Verfürburgsfreiheit.
• Akustische Gehäuse- und Einsprache-Einflüsse sind minimiert.
• Durch die keine und schlanke Bauform laßt sich das Mikrofon optisch unauffällig einsetzen.

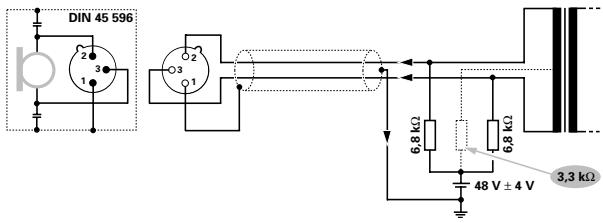

Anschluß und Speisemöglichkeiten

Das MKH 80 ist für 48V Phantomspeisung nach DIN 45596 ausgelegt. Speise und Anschlußmöglichkeiten siehe unter "Zubehör".

Hinweis:

Verlängerungskabel vorzugsweise zwischen Stromversorgungsgerät und Mischpult eingefugen. Die Gesamtlänge der Kabel sollene 200m nicht überschreiben. Bei längeren Leitungen beeinflauf die Leitungskapazität den Frequenzgang des Mikrofons, der Hochtonbereich wird unerwunsch gedämpft.

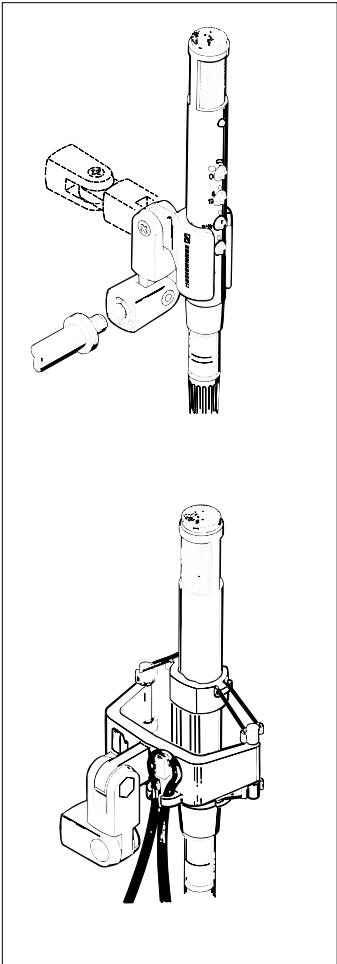

Befestigung auf dem Stativ/Einspracherichtigung

Mit der mitgelieferten Halterung MZQ 80 wird das MKH 80 auf einem Stativ befestigt.

Die Einspracherichtigung wird durch die rote LED vorgegeben.

Eine bessere Trittschalldämpfung wird durch den Einsatz der Schwinghalterung MZS 80 erreicht. (Siehe Zubehör)

Anwendungshinweise

Mit dem MKH 80 steht ein universell einsetzbares Kondensator-Mikrofon im Aufnahmestudio zur Verfügung.

Die problemlose Verarbeitung auch hoher Schallpegel ermöglich den Einsatz als Solistenmikrofon oder als Stützmikrofon.
- Das niedrige Eigenrauschen begünstigt etwa den Einsatz als Hauptmikrofon.
- In der Einstellung "Superniere" konnen auch im Studio aufgestellte Monitore in Betrieb bleiben, ohne die Aufnahme durch Rückkopplung zu stären.
- Bei Nahbesprechung auftretende Popp-Gerausche sind mit dem Nahbesprechungsschutz MZW 80-1 wirsam zu bekämpfen. Ein spezieller Gaze-Popschutz als Schirm ist in Vorbereitung.

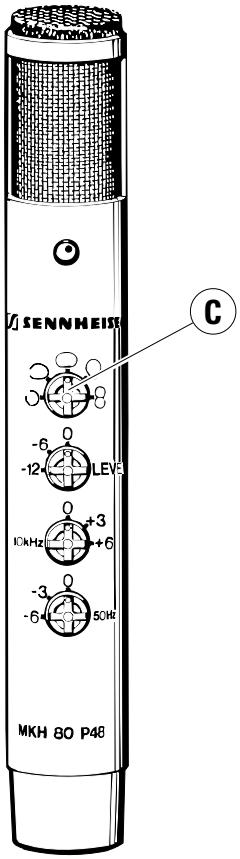

Wahl der Richtcharakteristik

Mit dem Drehschalter C können fünf entsprechliche Richtcharakteristiken eingestellt werden:

Kugel

Das Doppelwandlerkonzept des MKH 80 begrenzt die Zunahme der Richtwirkung bei hohen Freqenzen auf ein Minimum, sorgt gleichernaßen für Neutralität im Direkt- und Diffusschallbereich. Dadurch ist die objektive Einbeziehung des Raumes und die Erfassung großer Klangkorper möglich. Auch bei Nahaufnahmen ergibt sich keine Überbrillanz oder Scharfe. Kein Naheffekt.

Breite Niere

Die breite Niere nimmt eine Mittelstellung zwischen der Kugel und der Niere ein. 10 dB Rückwärtsdämpfung ermöglichen eine moderate Dämpfung des Rückwärtingen Diffusschalls und damit eine gute Hallbalance bei größeren Aufnahmeabständen auch in akustisch weniger perfecten Räumen. Die breite Niere ist wie die Kugel ideal für große Klangkorper. Die Tiefenanbehung bei Nahaufnahmen ist geringer als bei der Niere.

Die stabilen Richteigenschaften gewährleisten auch für die Nierencharakteristik klangliche Neutralität in einem weiten Winkelbereich. Für Doppelwandler ungewöhnlich ist auch die hohe Rückwartsdämpfung bei tiefen Frequenzen (typ. 30 dB). Sie ermöglich eine perfekte Ausblendung Rückwärter Schallquellen. Die Niere ist die universellste Richtcharakteristik und ideal für Sprecher, Solisten und keinere Instrumentengruppen.

Superniere

Die gegenüber der Niere stärkere Richtwirkung der Superniere ergibt eine gute Dämpfung des Diffusschalls und beegt der akustischen Rückkopplung vor. Durch ihre gute Seitendämpfung (10 dB) ist die Superniere ideal für die Aufnahme oder Stützung von Solisten bei gesteigerten Anforderungen an die weitere Trennbarkeit. Auch hier ergibt das Wandlerkonzeptalanders frequenzunabhängige Richtegenschaften.

Acht

Durch die vollständige Ausblendung des beiden fällenden Schalls eignet sich diese Richtcharakteristik bereits gut zum Trennen und Stützen eng benachbarter Schallquellen, beispelsweise von Einzelinstrumenten oder Instrumentengruppen im Orchsterbereich. Ebenso lassen sich störende Erstreflexionen vom Fußboden und die damit verbundenen Kammfilter-effekte wirsam dampfen.

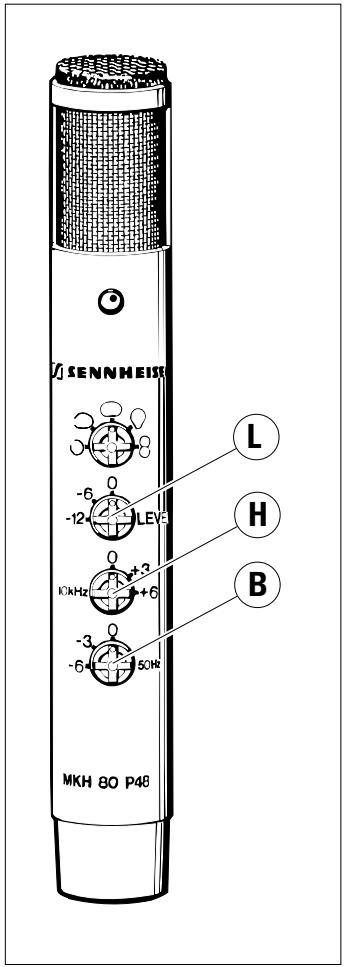

Vordämpfung einstellen / Klangkorrektur

Schalter L zur Vordämpfung

Ist der Ausgangspegel des Mikrofons MKH 80 zu hoch für ein nachgeschalte Tetes Mischpult, kann in zwei Stufen vorgedämpft werden:

-6dB

oder

-12dB

Schalter H zur Höhenanhebung

Die Höhen können in zwei Stufen angehoben werden. Bei 10kHz beträgt die Anhebung:

+3dB

oder

+6dB

Schalter B zur Baßabsenkung

Die Tiefen konnen in zwei Stufen abgesenkt werden. Bei 50Hz betragt die Absenkung:

-3dB

oder

-6dB

MZS 80 Schwinghalterung

zur elastischen Befestigung auf einem Stativ. Unterrück wirksam Körperschall

MZW 80-1 Schaumnetz-Windschutz

als Nahbesprechungs- und Popschutz

MZN 16 P 48 U Netzgerat

Netzgerät für 48 V Phantom speisung. Ermöglicht den Anschluß von zwei Mikrofonden.
Erforderliche Netzspannung: 95 - 265 V / 50 - 60 Hz

KA7U XLR-AnschluBleitung

Dreiadrig abgeschirmte Leitung mit XLR-Stecker / XLR-Kupplung. Länge 7,5 m. Kann als Anschlußoder als Verlägerungsleitung eingesetzt werden.

Technische gegevens
