MKH 80 - Microphone SENNHEISER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Microphone électrostatique HF de studio avec 5 directivités commutables
Marque	SENNHEISER
Modèle	MKH 80
Directivités	Sphérique, cardioïde large, cardioïde, supercardioïde, en huit
Bande passante	30 - 20 000 Hz
Facteur de transmission à vide	40 mV/Pa ± 1 dB
Impédance de sortie	150 Ω
Niveau de pression acoustique max.	136 dB SPL (CCIR) / 142 dB SPL (pondération A)
Volume sonore équivalent	20 dB SPL (CCIR) / 10 dB SPL (pondération A)
Rapport signal/bruit	74 dB (CCIR) / 84 dB (pondération A)
Dynamique	116 dB (CCIR) / 126 dB (pondération A)
Préatténuation commutable	-6 dB / -12 dB
Atténuation des graves à 50 Hz	-3 dB / -6 dB
Accentuation des aigus à 10 kHz	+3 dB / +6 dB
Alimentation	Fantôme 48 V selon DIN 45596
Raccordement	XLR-3
Diamètre	26,5 mm
Longueur	178 mm
Poids	135 g
Accessoires inclus	Fixation MZQ 80
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter l'humidité et les solvants.
Sécurité	Utiliser une alimentation fantôme 48 V conforme. Ne pas exposer à des chocs ou à l'humidité.
Pièces détachées et réparabilité	Accessoires disponibles : bonnette anti-vent MZW 80-1, support élastique MZS 80, alimentation, câbles.

FOIRE AUX QUESTIONS - MKH 80 SENNHEISER

Comment sélectionner la directivité sur le MKH 80 ?

Utilisez le commutateur rotatif C situé sur le microphone pour choisir parmi les cinq directivités : sphérique, cardioïde large, cardioïde, supercardioïde et en huit.

Quelle alimentation est nécessaire pour le MKH 80 ?

Le MKH 80 nécessite une alimentation fantôme 48 V conforme à la norme DIN 45596. Il consomme un courant de 3 mA.

Comment fixer le microphone sur un pied ?

Utilisez la fixation MZQ 80 fournie pour visser le microphone sur un pied. La direction d'où parler est indiquée par une LED rouge.

Comment régler la préatténuation sur le MKH 80 ?

Utilisez le commutateur l pour activer une préatténuation de -6 dB ou -12 dB si le niveau de sortie est trop élevé pour la table de mixage.

Comment accentuer les aigus sur le MKH 80 ?

Actionnez le commutateur h pour accentuer les aigus de +3 dB ou +6 dB à 10 kHz.

Comment atténuer les graves sur le MKH 80 ?

Utilisez le commutateur b pour atténuer les graves de -3 dB ou -6 dB à 50 Hz.

Quels accessoires sont disponibles pour le MKH 80 ?

Les accessoires comprennent : la bonnette anti-vent MZW 80-1, le support élastique MZS 80, l'alimentation fantôme, et des câbles XLR de 7,5 m.

Comment éviter les bruits pop lors de l'enregistrement ?

Utilisez la bonnette anti-vent MZW 80-1 pour supprimer les effets de proximité et les bruits pop à courte distance.

Quelle est la bande passante du MKH 80 ?

La bande passante s'étend de 30 Hz à 20 kHz, assurant une reproduction fidèle des fréquences.

Comment nettoyer le microphone MKH 80 ?

Nettoyez le boîtier avec un chiffon doux et sec. Évitez l'humidité, les produits chimiques et les solvants. Pour la grille, une brosse douce peut être utilisée.

MODE D'EMPLOI MKH 80 SENNHEISER

Instructions pour l'usage

Description 21 Raccordement et alimentation 21 Fixation sur pied de microphone / direction d'où on parle au microphone. 22 Directives d'emploi 23 Sélection de la directivité 24 Réglage de la préatténuation / correction du son 26 Accessoires 27 Caractéristiques techniques 28 Réponse en fréquence / diagrammes de la directivité 53-57 Effet des filtres commutables: accentuation des aigües / atténuation des graves 58

Le MKH 80 est un microphone electrostatique avec cinq directivités commutables, qui peut être utilisé universellement. Il est muni d'un transducteur double composé de deux transducteurs symétriques de haute linéarité fonctionnant en liaison acoustique.

• Le bruit de fond minimisé évite le masquage de structures très fines de son et permet de mettre en valeur l'acoustique d'une pièce.
• Le facteur de transmission élevé garantit des lignes de transmission libres de perturbations à haute tension de signal. Le bruit de fond d'amplificateurs de microphone raccordés à la suite est de moindre importance.
• Grâce à la directivité presque indépendante de la fréquence, le son est libre de distorsions au champ direct et indirect.
• Des influences acoustiques causées par la boîte ou la parole sont minimisées.
• Si souhaité, la forme petite et mince du microphone permet un emploi discret.

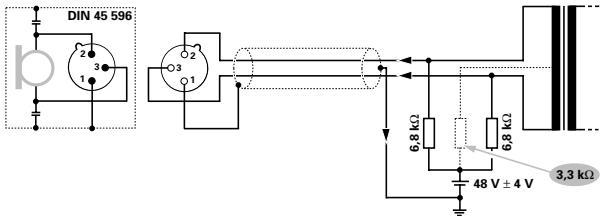

Raccordement et alimentation

Le MKH 80 est prévu pour l'alimentation fantôme 48 V selon DIN 45596. Possibilités d'alimentation et de raccordement, veuillez voir "Accessoires".

Connectez le câble prolongateur de préférence entre le bloc d'alimentation et le tableau de mixage. Des longueurs totales du câble supérieures à 200m ne sont pas recommendables. Dans ce cas, la capacité du câble déterioré la bande passante du microphone, causant ainsi une atténuation de la partie supérieure de la gamme de fréquences.

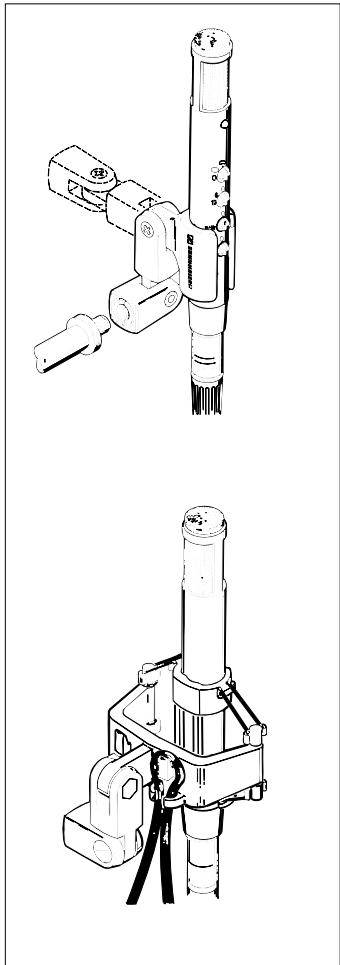

Fixation sur pied / direction d'où on parle au microphone

Le MKH 80 est fixé sur un pied de microphone avec la fixation MZQ 80 jointe à la livraison.

La direction d'où on parle au microphone est indiquée par la LED rouge.

On obtient une meilleure atténuation coupe-bas par l'utilisation du support élastique MZS 80.

(Veuillez voir "Accessoires")

Instructions pour l'emploi

Le MKH 80 est un microphone électrostatique pour l'emploi universel.

• Son fonctionnement impeccable même à des niveaux de son élevés permet l'emploi comme microphone de solistes ou microphone additionnel.
• Grâce au bruit de fond minimisé, il peut être utilisé également comme microphone principal.
• Si le microphone est ajusté à "super-cardioïde", les écans se trouvant dans le studio peuvent rester en service sans que l'enregistrement soit brouillé par des réactions acoustiques.
• Des bruits pop se produisant à une courte distance microphone-bouche peuvent être supprimés efficacement par la protection contre effets de proximé MZW 80-1. Une grille de protection pop spéciale est en cours de préparation.

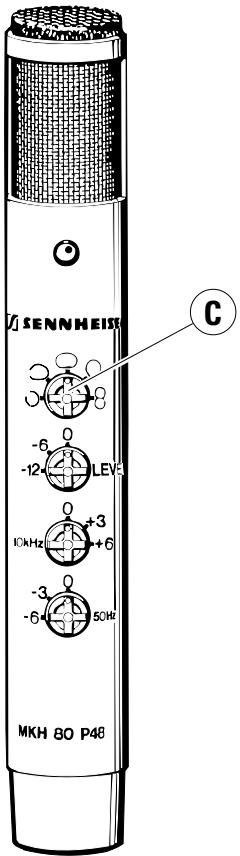

Sélection de la directivité

La sélection des cinq directivités différentes est réalisée avec le commutateur rotatif C:

Sphérique

Le principe de transducteur double du MKH 80 minimise l'augmentation de la directivité à haute fréquences et garantit en même temps la neutralité au secteur acoustique direct et indirect. Ceci permet d'intégrer objectivement l'espace et de capter de fortes intensités du son. Même en cas d'enregistrements à proximité il n'y a ni d'accentuation sélective des aigus ni d'acuités. Il n'y a également pas d'effet de proximité.

Cardioide large

La cardioïde large est une directivité intermédiaire entre la directivité sphérique et cardioïde. L'atténuation arrière de 10 dB permet une atténuation modérée du secteur acoustique indirect arrière et ainsi un bon équilibre de réverbération à des distances d'enregistrement plus grandes même dans des locaux moins favorables en vue de l'acoustique. Comme la directivité sphérique, la cardioïde large est la directivité idéale pour des intensités du son importantes. L'accentuation des graves lors de l'enregistrement de proximité est inférieure à celle de la cardioïde.

La directivité stable garantit une neutralité sonore dans un large angle. La hauteur de l'atténuation arrêtée (typ. 30 dB) à basses fréquences est inhabituelle pour ce type de transducteur. Elle permet la suppression parfaite de sources acoustiques arrière. La cardioïde est la directivité la plus universelle et idéale pour speakers, solistes et petits groupes d'instruments.

Supercardiode

La directivité supercardioïde plus forte donne une excellente atténuation du secteur acoustique indirect et évite des réactions acoustiques. En raison de l'atténuation latérale excellente (10 dB) la supercardioïde est la directivité idéale pour l'enregistrement et le soutien de solistes quand des exigences élevées à la séparabilité latérale sont posées. Grâce au principe de transducteurs la directivité est également dans ce cas particulièrement indépendante de la fréquence.

En raison de la suppression totale de signaux acoustiques latéraux, cette directivité se prête particulièrement à la séparation et au soutien de sources de sonavoisinées, p. ex. provenant d'instruments individuels ou de groupes d'instruments dans la zone orchestrale. Des réflexions du sol entraînant des effets de filtrage en peigne peuvent également être efficacement atténuées.

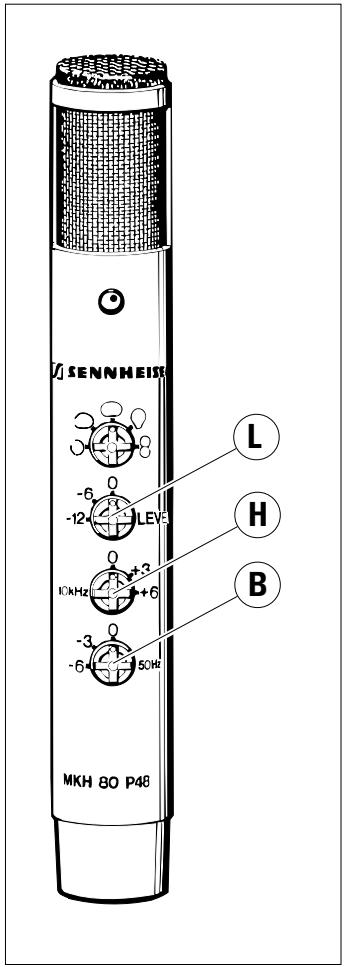

Commutateur l pour la préatténuation

Si le niveau de sortie du microphone est trop élevé pour un tableau de mixage raccordé à la suite, la pré-atténuation peut être réalisée à deux positions:

-6dB

-12dB

Commutateur h pour accentuation des aigues

Les aiguës peuvent être accentuées à deux positions. A 10kHz l'accentuation est de:

+3dB

+6dB

Commutateur b pour atténuation des graves

Les graves peuvent être atténuées à deux positions. À 50Hz l'atténuation est de:

-3dB

-6dB

Support élastique

pour suspension élastique sur un pied de microphone. Supprime effectivement des bruits de manipulation.

Bonnette anti-vent

comme protection contre l'effet de proximité et des bruits pop.

Alimentation

Alimentation fantôme 48 V. Permet le raccordement de deux microphones.

Tension de secteur nécessaire: 95 - 265 V / 50 - 60 Hz

Cable à trois conducteurs antiparasites avec connecteur XLR / couplage XLR. Longueur 7,5m. Il peut être utilisé comme cable de raccordement ou prolongateur.

Caractéristiques techniques

Description	Microphone electrostatique HF de studio avec 5 directivités commutables
Type de transducteur	transducteur double symétrique à gradient de pression
Directivités	sphérique, cardioïde large, cardioïde, supercardioïde, en huit
Bande passante	30 - 20.000 Hz
Facteur de transmission à vide	40 mV/Pa ± 1 dB (-28 dB re 1V/Pa)
Impédance de sortie	150 Ω
Niveau de pression acoustique max.	136 dB SPL (seloncourbe CCIR) 142 dB SPL (seloncourbe A)
Tension de sortie maximale	5 V
Volume sonore équivalent	20 dB SPL (seloncourbe CCIR) 10 dB SPL (seloncourbe A)
Tension de bruit	8 μV (seloncourbe CCIR) 2,5 μV (seloncourbe A)
Rapport signal/bruit	74 dB (seloncourbe CCIR) 84 dB (seloncourbe A)
Dynamique	116 dB (seloncourbe CCIR) 126 dB (seloncourbe A)
Préatténuation commutable	6/12 dB (20/10 mV/Pa)
Atténuation des graves à 50 Hz	3/6 dB
Accentuation des aigués à 10 kHz	3/6 dB
Alimentation	alimentation fantôme P48
Tension d'alimentation	48 ± 4 V
Courant d'alimentation	3 mA
Raccordement	XLR-3
Diamètre	26,5 mm
Longueur	178 mm
Poids	135 g
