BEDIENUNGSANLEITUNG AX3A KORG

Owner's Manual Manuel d'utilisation Bedienungsanleitung

TONEWORKS

KORG

REMS

EFG ①

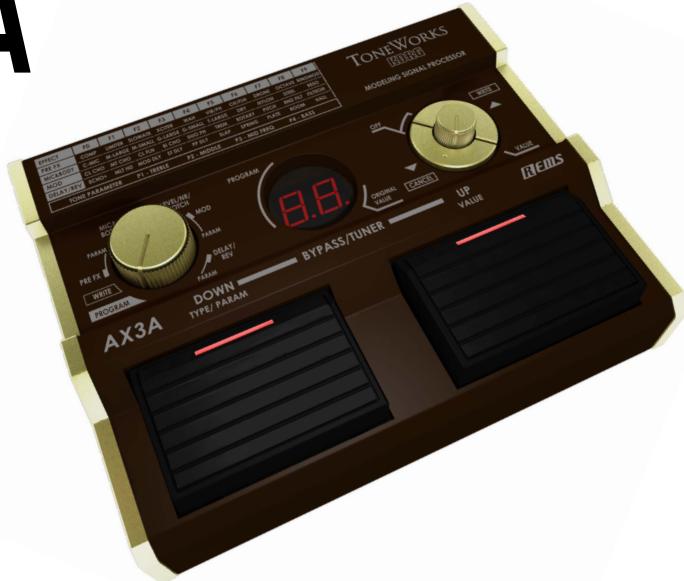

AX3A MODELING SIGNAL PROCESSOR

Owner's manual

REMS

TONEWORKS KORG

Table of Contents

Precautions 4

Introduction 5

Welcome! 5

Main features 5

VorsichtsmaBregeln 24

Einleitung 25

Willkommen! 25

Funktionen 25

Bedienoberfläche und Rückseite 25

Bedienfeld 25

Rückseite 26

Vorbereitung 27

Einlagen der Batterien 27

Grundlegende Verbindungen 27

Anschlussbeispel — Gitarrenveränder 27

Anschlussbeispel — Mischpult/Recorder 27

Spiel (Program-Modus) 28

Anwahl eines Speichers 28

Programmieren eigener Sounds (Edit-Modus) 28

Signalfluss 28

Effektanwahl und Einstellen der Hauptparameter 28

Wahlen und Einstellen von Zusammenhang und [TONE]-Parametern 29

Speichern eines Sounds (Write-Modus) 30

Kontrolle der gespeicherten Einstellungen (Originalwerte) ... 30

Effektumgehung und Stummschaltung 30

Umgehen des AX3A 30

Stummschalten des AX3A 30

Stimmfunktion (Tuner) 30

Arbeitsweise fur das Stimmen 30

Einstellen der Kammertonfrequenz 31

Wiederherstellen der Werksdaten 31

Fehlerische 31

Technische Daten 32

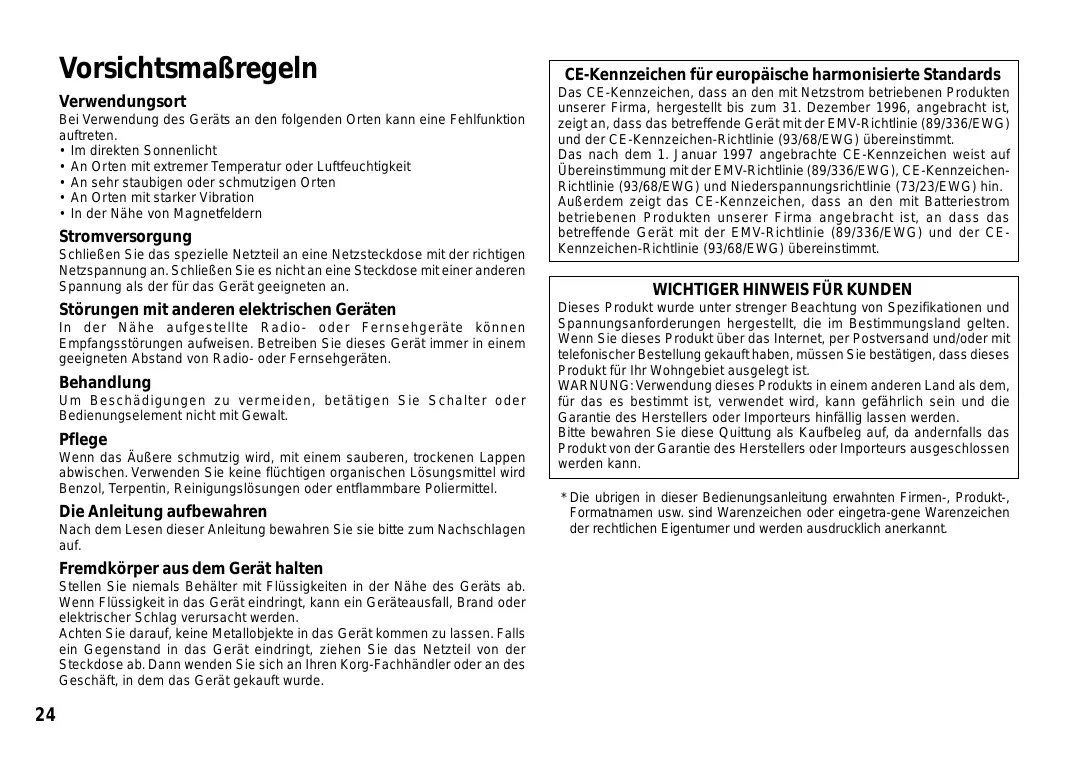

Vorsichtsmaßregeln

Verwendungssort

Bei Verwendung des Geräts an den folgenden Orten kann eine Fehlfunktion außretten.

• Im direkten Sonnenlicht
  An Orten mit extremer Temperatur oder Luftfeuchtigkeit
  An sehr staubigen oder schmutzigen Orten
  An Orten mit starker Vibration
• In der Höhe von Magnetfeldern

Stromversorgung

Schließen Sie das spezielle Netzteil an eine Netzsteckdose mit der richtigen Netzspannung an. Schließen Sie es nicht an eine Steckdose mit einer anderen Spannung als der für das Gerät geeigneten an.

Störungen mit anderen elektrischen Geräten

In der Nähe aufgestellte Radio- oder Fernsehgeräte konnen Empfangsstörungen aufweisen. Betreiben Sie diese Gerät immer in einem geeigneten Abstand von Radio- oder Fernsehgeräten.

Behandlung

Um Beschädigungen zu vermeiden, betätigten Sie Schalter oder Bedingungsleitung nicht mit Gewalt.

Pflege

Wenn das Außer schmutzig wird, mit einem sauberen, trockenen Lappen abwischen. Verwendten Sie keine flüchtigen organischen Lösungsmittel wird Benzol, Terpentin, Reinigungslösungen oder entflammbare Poliermittel.

Die Anleitung aufbewahren

Nach dem Lesen dieser Anleitung bewahren Sie sieitte zum Nachschlagen auf.

Fremdkörper aus dem Gerät halten

Stellen Sie niemals Behälter mit Flüssigkeiten in der Höhe des Geräts ab. Wenn Flüssigkeit in das Gerät eindringt, kann ein Geräteausfall, Brand oder elektrischer Schlag verursacht werden.

Achten Sie darauf, keine Metallojbekte in das Gerätkommen zu halten. Falls ein Gegenstand in das Gerät eindringt,ziehen Sie das Netzteil von der Steckdose ab.Dann wenden Sie sich an ihren Korg-Fachhändler oder an des Geschäft, in dem das Gerät gekauft wurde.

CE-Kennzeichen für europäische harmonisierte Standards

Das CE-Kennzeichen, dass an den mit Netzstrom betriebenen Produkten unserer Firma, hergestellt bis zum 31. Dezember 1996, angebracht ist, zeigt an, dass das betreffende Gerät mit der EMV-Richtlinie (89/336/EWG) und der CE-Kennzeichen-Richtlinie (93/68/EWG) übereinstimmt.

Das nach dem 1. Januar 1997 angebrachte CE-Kennzeichen weist auf Übereinstimmung mit der EMV-Richtlinie (89/336/EWG), CE-Kennzeichen-Richtlinie (93/68/EWG) und Niederspannungsrichtlinie (73/23/EWG) hin.

Außerdem zeigt das CE-Kennzeichen, dass an den mit Batteriestrom betriebenen Produkten unserer Firma angebracht ist, an dass das betreffende Gerät mit der EMV-Richtlinie (89/336/EWG) und der CE-Kennzeichen-Richtlinie (93/68/EWG) übereinstimmt.

WICHTIGER HINWEIS FÜR KUNDEN

Dieses Produkt wurde unter strenger Beachtung von Spezifikationen und Spannungsanforderungen hergestellt, die im Bestimmungsland gelten. Wenn Sie diesen Produkt über das Internet, per Postversand und/oder mit Telefonischer Bestellung gekauft haben, müssen Sie bestätigten, dass these Produkte für Ihr Wohngebiet ausgelegt ist.

WARNING: Verwendung desses Produkte in einem anderen Land als dem, für das es bestimmt ist, verwendet wird, kann gefährlich sein und die Garantie des Herstellers oder Importeurs hinfällig halten werden.

Bitte bewahren Sie diese Quittung als Kaufbeleg auf, da andernfalls das Produkt von der Garantie des Herstellers oder Importeurs ausgeschlossen werden kann.

• Die ubrigen in dieser Bedienungsanleitung erwahnten Firmen-, Produkt-, Formatnamen usw. sind Warenzeichen oder eingetra-gene Warenzeichen der rechtlichen Eigentümer und werden ausdrucklich anerkannt.

Einleitung

Willkommen!

Vielen Dank für die Entscheidung zu einem AX3A Modeling-Signalprozessor der TONEWORKS-Serie. Wir sind uns ziemlich sicher, dass du damit Stunden lang in Sound-Orgien schwellgen wirst – sei es live, im Studio, oder beim Üben mit einem Kopfhörer!

Um über Jahre hinweg Freude an seinem neuen AX3A zu haben und es richtig zu bedieren, musst du dir diese Bedienungsanleitung vollständig durchselen. Bewahre sie an einem Ort auf, wo du sie bei Bedarf wieder findest.

Funktionen

Hochwertige Sounds dank REms Modeling-Technologie von Korg

WasistREms?

Items (Resonant Structure and Electronic Circuit Modeling System) ist eine von Korg entwickelte Klangformungstechnologie, die den komplexen Charakter und das Verhalten von akustischen und elektrischen Instrumenten wie auch elektronischen Schaltungen in realen Umgebungen prazise nachbildet. Items simuliert eine Vielzahl von Klangerzeugungscharakteristiken: Instrumentenkörper/-gehäuse, Lautsprecher und Boxen, akustische Umgebungen, Vakuumröhren, Transistoren, usw.

Du kannst bis zu 6 der 43 internen Effekte gleichzeitig verwenden (darunter auch Rauschunterrückung).
Alle Parameter für die Effekte in den fünl Effektkategorien (Pre-Effekt, Mikrofon- und Körper-Modeling, Ton, Modulation Delay/Reverb) können komplett bearerbeitet werden.
Eigene Sounds kannst du in 40 User-Speichern sichern. Außerdem stehen dir 40 erstklassige Preset-Speicher zur Verfügung, mit denen du sofort loslegen kannst.

• Der eingebaute Kammfilter erlaubt es, akustische Rückkopplung zu beseitigen.
  Mit einem optionalen Korg-Schweller (EXP-2 oder XVP-10) kannst du wahlweise den Wah-Effekt bedieren oder die Lautstärke einstehen.
  Beim Wechseln zwischen Programmen, die den gleichen Delay-Type und TIME-Parameter ([P1]-Einstellung) verwenden, freiSt das Delay nicht ab. Das gleiche gilt für Programme mit gleichem Reverb-Typ: Auch hier klingt der Hall tatsäch aus.
  Bei Anzahl des Bypass-Modus' bzw. beim Stummschalten des Geräts wird automatisch die autochromatische Stimmfunktion aktiviert.

Bedienoberfläche und Rückseite

Hier werden die Bedienelemente der Vorderseite und die Anschlusses auf der Rückseite des AX3A vorgestellt.

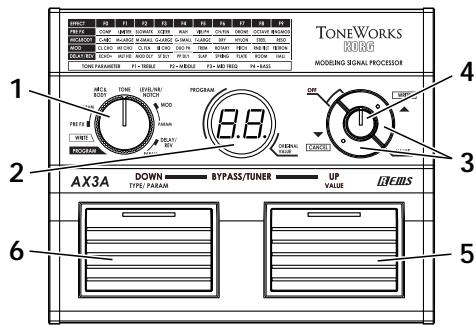

Bedienfeld

1. Funktionswahlschalter

Die Funktion der Up/Down-Taster und des Eingaberads richten sich nach dem hier eingeseltten Modus. Stelle den Schalter auf [PROGRAM], um den Program-Modus zu wahlen oder auf [WRITE], um Einstellungen zu speichern. Zum Editieren wählst du eine der Positionen [PRE FX]-[DELAY/REV-PARAM].

2. Speicher/Werte-Display

Im Edit-Modus werden hier der Effekttyp (F0~F9, LE, nr, nF), der Parameter (Px1~P4) und sein aktueller Wert angezeigt.

Im Write- und Program-Modus wird die Programmnummer im Display angezeigt. Wenn du BYPASS/MUTE aktivierst, erscheint beim Stimmend der Notename im Display.

3. [▲(WRITE)]-/[▼(CANCEL)]-Taster

Im Effekt-Modus kannst du mit diesen Tastern Effekttypen bzw. Parameter wahren.

Drücke beide Taster gleichzeitig, um einen Effekt ein-/auszuschalten. Im Write-Modus dienen diese Taster zum Speichern von Programmen. Im Program-Modus kannst du diese Taster betätigten, um Programmspeicher in 10er-Schritten zu wahren. Und bei aktiver Stimmfunktion dienen sie zum Einstellen der Kammertonfrequenz.

4. Eingaberad

Im Edit-Modus kannst du mit diesen Rad die Parameterwerte einstehen. Im Write-Modus wählst du damit den Zielspeicher. Im Program-Modus kannst du hiermit die Gesamtlautstärke regeln.

5. Program Up-Schalter

Im Program-Modus kann hiermit der benöttige Speicher gewählt werden. Bei wiederholtem Drücken these Schalters wird die jeweils nachste

Speichernummer gewählt. Im Edit-Modus rufst du hiermit den Parameterwert im Speicher-/Werte-Display auf. Dann leuchtet die Diode über dem Schalter, damit du weiß, dass das Speicher-Display momentan Parameterwerte anzeigt.

6. Program Down-Schalter

Im Program-Modus kann hiermit der benöttige Speicher gewählt werden. Bei wiederholtem Drücken these Schalters wird der jeweils vorangehende Speicher gewählt. Im Edit-Modus kannst du他们在 speicher-/Werte-Display angezeigt wird. Dann leuchtet die Diode über dem Schalter, damit du weiß, dass das Speicher-Display momentan den Effekt- oder Parameterv typ anziegt.

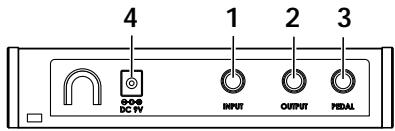

Rückseite

1. INPUT-Buchse

Hier musst du seine Gitarre anschließen.

2. OUTPUT-Buchse

Hier kannst du deinen Gitarrenveränder oder Kopfhörer anschließen.

3. PEDAL-Anschluss

Hier kannst du ein optionales Korg-Schwellpedal (EXP-2 oder XVP-10) anschließen.

Wenn du es als Wah-Pedal nutzen möchtest, musst du unter [PRE FX] "WAH" einstehen. Ansonsten fungiert es als Volumenpedal.

4. Stromversorgung

\~DC9V

Hier kann ein AC-Netzteil (Sonderzubehör) angeschlossen werden.

Vorbereitung

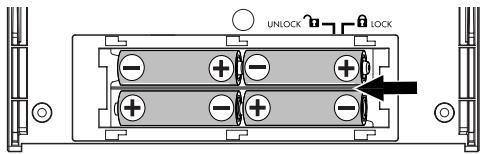

Einlegend der Batterien

1. Öffne das Batteriefach, indem du die Abdeckung in Pfeilrichtung schiebst.
   Lege vier AA-Alkalibatterien (nicht im Lieferumfang) ein. Achte damit auf die richtige „+"/"Polarität. Danach musst du das Batteriefach wieder schreiben.
2. Wenn du das AX3A mit Batterien betriebst, schaltet es sich automatisch ein, sobald du eine Mono-Klinke in die INPUT-Buchse steckst. Dann werden im Display die Speichernummer bzw. andere Informationen angezeigt.
   Ziehe die Klinke aus der INPUT-Buchse, um das Gerät auszuschalten.

Grundlegende Verbindungen

Schalte alle Geräte vor Herstellenden der Anschlüsse aus. Andernfalls konntest du denen Verträker oder die Lautspeicher beschädigten bzw. Betriebsstörungen verursachen.

1. Verinne die OUTPUT-Buchse des AX3A über ein Audiokabel mit dem Eingang des Mischpults/Recorders oder Verstärkers.

Vor Herstellen der Verbindung musst du die Lautstärke des anderen Geräts auf den Mindestwert stellen.

Wenn du mit einem Kopfhörer arbeiten möchtest, musst duihn an die OUTPUT-Buchse anschließen.

1. Verbinde die Gitarre mit der INPUT-Buchse auf der Rückseite.

Damit schaltest du im Batteriebetrieb das Gerat ein.

1. Ein (optionales) AC-Netzteil musst du zuerst mit der DC9V-Buchse auf der Rückseite und danach mit einer Steckdose verbinden.
2. Jetzt kannst du auf dem Veränderer (Mixer) die Lautstärke einstehen.

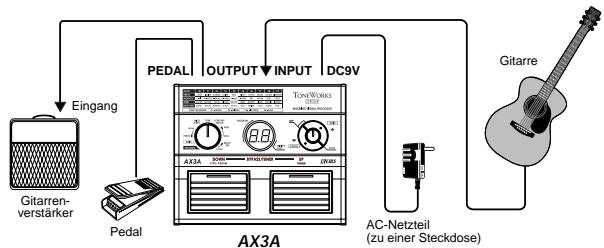

Anschlussbeispel — Gitarrenvermöster

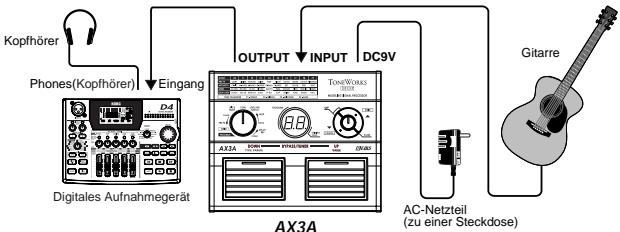

Anschlussbeispel — Mischpult/Recorder

Spiel (Program-Modus)

Die Einstellungen eines gespeicherten Sounds nennen wir „Program". Das AX3A bietet 80 solcher Speicher. In den Speichern 01~40 kannst du eigene Einstellungen sichern. Die Speicher 41~80 enthalten „Pre-sets", die dir auf die Sprünge halten sollen.

Im Programm-Modus kann(sofort zwischen Sounds umgeschalte t werden, die Programm higher/niedriger Pedale gedrück wird, um Programme umzuschalten.

Im Programm-Modus kann einzeln Sounds umgeschalte werden, der Program Up/Down-Schalter gedrückt wird, um Programme umzuschalten.

Um den Program-Modus aufzurufen, musst du den Funktionswahlschalter auf [PROGRAM] stellen. (Die Dioden über den Up/Down-Schaltern leuchten.)

Anwahl eines Speichers

1. Aktiviere den Program-Modus.

Stelle den Funktionswahlschalter auf [PROGRAM].

Wenn die Dioden des Program Up- und Program Down-Schalters leuchten, ist der Program-Modus aktiv.

Unmittelbar nach dem Einsatz wird der Program-Modus automatisch gewählt.

1. Stelle mit dem Eingaberad die Lautstärke ein.

Wenn Sie das AX3A an einen Gitarren Veränderer angeschlossen haben,dann stellen Sie das Master Volume auf 50.

1. Drücke den Program Up- oder Program Down-Schalter, um einen Speicher zu wahlen.

Das Speicher-/Werte-Display zeigt die Nummer des gewählten Speichers an.

Programmieren eigener Sounds (Edit-Modus)

Signalfluss

"VOLUME PEDAL" ist nur belegt, wenn man ein Pedal an die PEDAL-Buchse anschließt.

Bei Anwahl einer Einstellung [PRE FX]~[DELAY/REV PARAM] wird der Edit-Modus aktiviert.

Jeder Kategorie kann dann ein anderer Effekttyp zugeordnet werden ([PRE FX], [MIC&BODY], [TONE], [LEVEL/NR/NOTCH], [MOD], [DELAY/REV]). Außerdemlassen mehrere Effektparameter abwandeln.

Effektanwahl und Einstellen der Hauptparameter

[PRE FX], [MIC&BODY], [MOD], [DELAY/REV]

Um für die Kategorie [PRE FX], [MIC&BODY], [MOD] oder [DELAY/REV] einen anderen Effekt zu wahren, musst du den Funktionswahrschein alter auf den zutreffenden Eintrag stellen und die Taster [][] verwenden. Im Speicher/Werte-Display erscheint dann eine Angabe wie F0~F9, und die Diode über dem Program Down-Schalter leuchtet, damit du weiß, dass das Speicher-Display momenten den Effekttyp anziegt.

Die verfügbar Effekte findest du auf der Frontplatte.

Mit dem Eingaberad kannst du den „Hauptparameter" des gewählten Effektes beeinflussen. Im Speicher-/Werte-Display erscheint dann der Parameterwert, und die Diode über dem Program Up-Schalter leuchtet, damit du weiß, dass das Speicher-Display momentan einen Wert anziegt.

Amm. Um den gewählten Effekt auszuschalten, musst du die Taster [▲] und [▼] simultan drücken. Wenn der Effekt aktiv ist, wird der Typ angezeigt. Ist er hingegen aus, so wird „öF“ angezeigt.

■ Praxis

Bei Anzahl eines Effekt'sladt das AX3A immer die Idealeinstellungen fur dessen Parameter. Du kannst also schon erstklassige Sounds erzielen, indem du einfach fur jeder Kategorie (PRE FX, MIC&BODY, MOD und DELAY/REV) einen anderen Effekt wahlst.

Über die Hauptparameter kannst du dann den Feinschliff vornehmen.

Wahlen und Einstellen von Zusammenhangsparametern und [TONE]-Parametern

[PRE FX-PARAM], [TONE], [MOD-PARAM], [DELAY/REV-PARAM]

So werden die Zusammenparameter für den in [PRE FX], [MOD] und [DE-LAY/REV] gewährten Effekt bearbeitet, etwa wie die Parameter für [TONE].

Bei Betätig des [▲]- oder [▼]-Tasters erscheinen im Speicher-/Werte-Display die Parameterbezeichnungen P1~P5. Die Diode über dem Program Down-Schalter leuchtet, damit du weiß, dass das Speicher-Display momentarily den Parametertype anziegt.

Amm. Mit welchen Zusatzparametern P1~P4 jeweils belegt sind, erfahrst du im „Appendices" auf S.44.

Jetzt kannst du die Zusatzparameter mit dem Eingaberad einstellen.

Im Speicher-/Werte-Display erscheint der Parameterwert, und die Diode über dem Program Up-Schalter leuchtet, damit du weiß, dass das Speicher-Display momentan einen Wert anziegt.

Ann. Zum Ein-/Ausschalten von [TONE] drücke beide Schalter [][] gleichzeitig.

Der Parametertyp oder -wert wird angezeigt, wenn dieser Schalter aktiviert ist, und die Anzeige „ F " erscheint, wenn er deaktiviert ist.

Wenn ein anderer Effekt als [TONE] ausgeschelt ist, zeigt das Speicher/Werte-Display „ F " an, wenn der Funktionswahrschein alter für diese Kategorie auf [PARAM] gestellt wird. Drücke dann den [s]- und [t]-Taster, um den Effekt zu aktivieren.

■ Praxis

Wenn du Einstellungen am Klang der gewählten Effekte vornehmen willst, musst du zuerst die Hauptparameter einstehen, und dann den Zusammenplatz P1. In den beiden Fälle wird durch Einstellung dieser beiden Parameter der gewünschte Sound erhalten. ([TONE] ist eine Ausnahme von dieser Regel.)

[LEVEL/NR/NOTCH]

Wähle these Position, wenn der Programmpegel, die Rauschunterrückung der der Kammlfilter eingestellt werden soll. Drücker den [s]- oder [t]-Taster wiederholt, um der Reihe nach „LE" (Programmpegel), „nr" (Empfindlichkeit der Rauschunterrückung) und „nF" (Boxen) zu wahren. Mit dem Eingaberad kannst du die Parameterwerte einstellen.

LE: Einstellen des Programmpegels (0~10). Der normale Wert lautet 5.0^出 ). Bei bestimmten Effekteinstellungen tritt unschöne Verzerrung auf, die man durch Verringern these Wertes wieder in den Griff besteht.

nr: Stelle die Empfindlichkeit der Rauschunterrückung (0~10) so ein, dass kein Rauschen hörbar ist, wenn du nicht auf der Gitarre spielst.

Bei bestimmen Gitarren werden lang gehaltene Noten eventuell zu früh ausgeblendet. Wahle dann einen kleineren Wert. Wahle immer eine für dich „stressfrei" Einstellung.

nF: Dies stellt den Kammfilter (oF, 1-63) ein, der die akustische Rückkopplung verringgert.

Drehe den Knopf, um die Schwellenfrequenz einzustellen, bei der die akustische Rückkopplung verringgert wird. Der Kamfilter wird ausgeschaltet, wenn du den Regler ganz nach links stellst. Drehe den Regler ganz nach rechts, wenn die Kamfilterfrequenz von niedrig auf hoch zu stellen, und suche den Punkt auf, bei dem Rückkopplung auftritt.

Anzeige von Effekt-/Parametertyp und Wert

Wenn du im Edit-Modus den Program Down-Schalter drückst, wird im Speicher-/Werte-Display der Effekt- bzw. Parametertype angezeigt

(F0~F9, P1~P4). Drücke den Program Up-Schalter, damit der Parameterwert angezeigt wird. Praktisch für schelle Kontrollen...

Speichern eines Sounds (Write-Modus)

Wenn du mit einem Sound zufrieden bist, kannst du ihn wie folgt speichern.

Wenn du allerdings vorher einen anderen Speicher währst bzw. das Gerät ausschaltest, werden deine Einstellungen wieder gelöscht!

1. Stelle den Funktionswahlschalter auf [WRITE].
2. Drücke den [▲(WRITE)]-Taster. Zeitzt blinkt die Speichernummer.
3. Wähle mit dem Einstellrad oder den Program Up/Down-Schaltern den gewünschten Speicherplatz.
4. Drücke den [▲(WRITE)]-Taster erneut. Deine Einstellung wird gespeichert und im Speicher-/Werte-Display wird kurz „P angezeigt.

Beim Speichern ersetzt die neue Version den vorgen Sound. Letzterer geht also verloren.

Wenn du das nicht möchtest, kannst du den Vorgang noch mit dem [CANCEL]-Taster abbrechen.

Kontrolle der gespeicherten Einstellungen (Originalwerte)

Anhand der "Original Value"-Diode des Speicher/Werte-Displays kannst du beuem die gespeicherten Werte kontrlieren. Sobald du beim Editieren den gespeicherten Wert erreicht, leuchtet die Diode.

Im Program-Modus leuchtet diese Diode, wenn alle Parameter den gespeicherten Einstellungen entsprechen.

Effektumgehung und Stummschaltung

Zum Einstellen des Verstärkers, beim Stimmen bzw. Wechseln der Gitarre usw. kannst du das Gerät stummschalten oder die Effekte (inkl. Rauschunterrückung) umgeben. Das Funktioniert folgendermaßen.

UmgehendesAX3A

Betätige Program Up und Program Down gleichzeitig: Alle Effekte werden umgangen. Im Speicher-/Werte-Display erscheint „ -- “.

Stummschalten des AX3A

Halte die Program Up- und Program Down-Schalter ±1 Sekunde gedrückt, um die Ausgabe stummzuschalten. Im Speicher-/Werte-Display erscheint „-“.

Wenn du die Effekte umgehst oder das Gerät stummschaltest, wird der autochromatische Tuner aktiviert. Um diese Modi wieder aufzuheiten, musst du lediglich den Program Up- oder Program Down-Schalter betätigten (der Speicher wird dadurch nicht umgeschaltet).

Im Umgehungsstatus fungiert der Value-Regler als Hauptluststärkeregler.

Stimmfungtion (Tuner)

Das AX3A enthalt eine autochromatische Stimmfunktion ("Tuner").

Die Kammertonfrequenz der Note „A“ kann im Bereich 438~445Hz geändert werden.

Arbeitsweise für das Stimmen

1. Im Bypass- und Mute-Modus (Stummschaltung) wird der Tuner des AX3A automatisch aktiviert.

Bei einem Auftritt empfeihlt es sich, das AX3A stummzuschalten, um das Publikum nicht mit denen „Stimmkunsten“ zu nerven.

1. Sipele eine Note auf der Gitarre. Im Speicher-/Werte-Display erscheidt der Name der erkannten Note.

Die Notennamen werden folgendermaßen angezeigt:

Notename

C

C#

D

D#

E

F

F#

G

G#

A

A#

B

Anzeige

C

C#

d

d#

E

F

F#

G

G#

R

R#

b

1. Wenn deine Gitarre zu hoch gestimmt ist, blinking die Diode des Program Up-Schalters. Ist sie zu tief gestimmt, so blinking die Diode des Program Down-Schalters. Je schneller eine Diode blinkt, umso weiter bist du von der richtigen Tonhöhe entfernt.

Wenn beiden Dioden (Program Up & Down) konstant leuchten, ist die Stimmung perfect.

Einstellen der Kammertonfrequenz

Beim Einsatzen wird als Kammertonfrequenz (Referenz) automatisch A = 440Hz gewählt. Der Tuner lassst sich im Bereich 438Hz~445Hz kalibrieren.

Hierfür muss die Stimmfunktion aktiv sein. Dann kannst du mit den [][] -Tastern die Kammertonfrequenz wahren (438Hz~445Hz). Die im Speicher-Display angezeigten Werte lauten darauf 38~45.

Die Kalibrierung geht beim Ausschalten des Geräts verloren. Beim nachsten Einsatzen wird automatisch wieder 440Hz gewählt.

Wiederherstellen der Werksdaten

Mit folgendem Verfahren kannst du dein AX3A auf die Werksvorgaben zusammen.

Achtung: Dabei gehen alle selbst programmierten Sounds verloren. Das AX3A ist dann wieder „taufrisch".

1. Halte den Program Up- und den Down-Schalter sowie den [▼(CANCEL)]-Taster gedrückt, während du das Gerät einschaltest. Im Speicher-/Werte-Display erscheint „ rL “ und die Dioden über den Program Up/Down-Schaltern blinke. Gib die Schalter und den Taster wieder frei.
2. Wenn du es dir im letzten Moment noch noch anders überlegst, musst du den [ (CANCEL)] -Taster drücken.
3. Drücke den [▲(WRITE)]-Taster. Im Speicher/Werte-Display erscheidt „Ld“ und die Werksdaten werden geladen. Wenn alle Daten vorliegen, erscheidt „CP“, Danach wechsel das AX3A automatisch in den Program-Modus.

Schalte das Gerät niemals aus, solange die Wiederherstellung der Werksdaten noch lauft.

Fehlersuche

Wenn du den Eindruck hast, dass etwas nicht nach Plan lauft, solltest du zuerst folgende Punkte überprüfen. Wenn sich dadurch das Problem nicht behebenLOSst, wenden Sie sich an ihren Fachhändler.

1. Das Gerät kann nicht eingeschaltet werden

Sind die Batterien erschöpf? Wenn sich die Batteriespannung dem Ende zuneigt, blinking im Display die Meldung „La“. Dann musst du umgehend neue Batterien einlagen. Entferne leere Batterien immer sofort aus dem Gerät. Tust du dasatham nicht, so kommt es zu Betriebsstörungen (z.B. durch Auslaufen der Batterieflüssigkeit). Entferne die Batterien außerdem, wenn du das AX3A langere Zeit nicht verwenden möchtest.
Steckt vielricht eine Stereo-Klinke in der INPUT-Buchse? Wenn du das AX3A mit Batterien betriebst, schaltet es sich bei Anschließen einer Stereo-Klinke nicht ein. Schau also nochmal nach, ob du auch wirklich ein Monokabel verwendest.

Hast du das AC-Netzteil an die DC9V-Buchse auf der Rückseite angeschlossen?
Hast du das Netzeil an eine geeignete Steckdose ange-schlossen?
Ist das Netzeil eventuell beschädigt?

2. Nix zu horen

Hast du die Lautstärke deiner Gitarre ganz zurückgenommen?
Ist das Gitarrenkabel richtig angeschlossen?
Ist das Gitarrenkabel eventuell defekt?
Hast du unter TONE oder PROGRAM LEVEL (PROGRAM LEVEL) zu niedrige Parameterwerte eingestellt?
Hast du die Lautstärke eines externen Effektis heruntergedreht?
Hast du ein Schwellpedal angeschlossen, das gerade hochgeklapt ist?
Hast du die Stummschaltung aktiviert? Schalte diese Funktion wieder aus, siehe „Effektumgehung und Stummschaltung" (S.30).
Hast du die Gesamtlautstärke auf den Mindestwert gestellt? Stelle den Funktionswahlschalter auf [PROGRAM] und wähle mit dem Einstellrad eine höhere Gesamtlautstärke.

3. Ein Effekt streikt

Wird der Effekt umgangen?
Hast du Modulation „DEPTH“ bzw. Delay/Reverb „MIX“ auf einen kleinen Wert gestellt?
Kann es sein, dass [MIC&BODY] DEPTH auf 0 gestellt ist?
Hast du die Effektumgehung des AX3A aktiviert (Bypass)? Schalte sie wieder aus, siehe „Effektumgehung und Stummschaltung" (S.30).

4. Hohe Frenquenzen werden bei Verwendung von [MIC&BODY] verzerrt

• Je nach der verwendeten Gitarre können die hohen Frenzen verzerrt werden, wenn die Parameterwerte [TONE] TREBLE oder XCITER zu stark angehoben sind. In thisem Fall verringere die Einstellung.

5. Der Gitarrenveränder kiert gibt unschöne Verzerrung aus oder klingt „komisch“

Sind möglicherweise die Werte von [TONE] oder von PROGRAM LEVEL (LEVEL/NR/NOTCH) übertrieben hoch eingestellt?

Technische Daten

Anzahl der Effekte:	Pre-Effekt-Typen: 10 Mic&Body-Modelle: 10 Ton: 1 Notch: 1 Modulationseffekte: 10 Delay-Effekte: 5 Reverb-Effekte: 5 Rauschunterrückung: 1
Anzahl der Programmspeicher:	80 (40 User/40 Preset)
Audio-Eingabe:	INPUT-Buchse (Mono-Klinke)
Audio-Ausgabe:	OUTPUT-Buchse (Stereo-Klinke)
Signalverarbeitung:	A/D-Wandlung: 24 Bit D/A-Wandlung: 24 Bit
Sampling-Frequency:	31.25 kHz
Stimmfunktion:	Erkennungsbereich: C1~E6
Kammertonfrequenz:	A=438~445 Hz
Stromversorgung:	4x AA-Alkalibatterien (8 Stunden Dauerbetrieb) oder AC-Netzteil (Sonder- zubehör)
Abmessungen (B × T × H):	178 mm × 142 mm × 43 mm
Gewicht:	340 g
Lieferumfang:	Bedienungsanleitung
Sonderzubehör:	EXP-2 Schwellpedal XVP-10 Schwell-/Volumenpedal

• Änderungen der technischen Daten und des Designs ohne vorherige Ankündigung vorbehalten.

Appendices

PRE FX		Main Parameter		P1		P2		P3		P4
F0	COMP	SENS	1...10	-	-	-	-	-	-	-	-
F1	LIMITER	RATIO	0...10	THRESHOLD	1...10	LEVEL	0...10	ATTACK	0...10	-	-
F2	SLOWATK	ATTACK	0...10	-	-	-	-	-	-	-	-
F3	XCITER	FREQ	1...10	EFFECT	0...10	TYPE	1,2	-	-	-	-
F4	WAH	MANUAL	1...10	RESO	0...10	OPEN	1...10	TRIM	1...10	-	-
F5	VIB/PH	SPEED	1...10	DEPTH	0...10	TYPE	U1,U2,or,b	MANUAL	1...10	-	-
F6	CH/FLN	SPEED	1...10	DEPTH	0...10	RESO	0...10	MANUAL	1...10	-	-
F7	DRONE	KEY	A..G'	MIX	0...10	RESO	1...10	-	-	-	-
F8	OCTAVE	EFFECT	0...10	DIRECT	0...10	-	-	-	-	-	-
F9	RINGMOD	OSCFREQ	0...10	EFFECT	0...10	DIRECT	0...10	FILTER	1...10	-	-
