Produkttyp	Einbau-Dunstabzugshaube
Installationsart	Unterbau / Wandmontage
Breite (cm)	60
Tiefe (cm)	50
Höhe (cm)	Verstellbar 65-110
Nettogewicht (kg)	15
Stromversorgung	220-240 V ~ 50/60 Hz
Motorleistung (W)	200
Max. Abluftleistung (m³/h)	700
Geräuschpegel (dB)	65
Energieklasse	B
Beleuchtungsart	LED
Beleuchtungsleistung (W)	2 x 1,5
Fettfiltertyp	Aluminiumgewebe, waschbar
Anzahl Filter	2
Steuerungstyp	Drucktaste
Anzahl Geschwindigkeiten	3 + Intensivstufe
Betriebsarten	Abluft (mit Rohr) / Umluft (mit Aktivkohlefilter)
Sicherheitsmerkmale	Automatische Abschaltautomatik, Sicherheitsschalter
Rohrdurchmesser (mm)	150
Ersatzteile erhältlich	Fettfilter (Ref. 123456), LED-Lampen (Ref. 789012), Aktivkohlefilter (Ref. 345678)
Reparaturindex	7,9 / 10
Garantie (Jahre)	2

Häufig gestellte Fragen - GDKP5460BC GRUNDIG

Wie installiere ich die Grundig GDKP5460BC Dunstabzugshaube?

Die Installation muss von einem qualifizierten Techniker durchgeführt werden. Stellen Sie sicher, dass die Haube mindestens 65 cm über Elektroherden und 75 cm über Gasherden montiert wird. Verwenden Sie die mitgelieferte Schablone zum Bohren der Löcher und befestigen Sie sie mit Schrauben. Schließen Sie sie an eine 220-240 V Steckdose an und führen Sie das Rohr nach draußen, wenn Sie den Abluftmodus verwenden. Ausführliche Schritte finden Sie in der Anleitung.

Wie oft sollte ich die Fettfilter reinigen?

Reinigen Sie die Aluminiumfettfilter bei normalem Gebrauch jeden Monat. Waschen Sie sie von Hand mit warmem Seifenwasser oder in der Spülmaschine bei niedriger Temperatur. Trocknen Sie sie gründlich, bevor Sie sie wieder einsetzen. Verstopfte Filter verringern die Leistung und erhöhen den Geräuschpegel.

Kann ich die Haube im Umluftmodus verwenden?

Ja, die GDKP5460BC kann im Umluftmodus verwendet werden. Sie müssen einen Aktivkohlefilter (separat erhältlich) installieren, um Gerüche zu absorbieren. Der Aktivkohlefilter sollte je nach Nutzung alle 3-6 Monate ausgetauscht werden.

Was ist die maximale Abluftleistung?

Die maximale Abluftleistung beträgt 700 m³/h. Diese hohe Luftstromrate gewährleistet eine effiziente Entfernung von Rauch, Dampf und Gerüchen aus Ihrer Küche. Verwenden Sie die Intensivstufe für kurze Zeit bei hoher Kochaktivität.

Wie wechsle ich die LED-Lampen?

Die Haube verwendet integrierte LED-Lampen, die lange halten, aber möglicherweise irgendwann ausgetauscht werden müssen. Wenden Sie sich an den Kundendienst oder einen qualifizierten Techniker, um sie auszutauschen, da dies das Öffnen des Motorgehäuses erfordern kann. Versuchen Sie es nicht selbst, wenn Sie keine Erfahrung haben.

Warum ist meine Haube laut?

Geräusche können durch verstopfte Filter, lose Teile oder Installationsprobleme zunehmen. Überprüfen und reinigen Sie die Filter regelmäßig. Stellen Sie sicher, dass die Haube sicher montiert und die Rohrleitungen ordnungsgemäß abgedichtet sind. Der normale Geräuschpegel liegt bei maximaler Drehzahl bei etwa 65 dB.

Welche Sicherheitsmerkmale hat diese Haube?

Die Haube verfügt über eine automatische Abschaltautomatik, die den Motor nach einer eingestellten Zeit (z. B. 15 Minuten) ausschaltet. Sie hat auch einen Sicherheitsschalter, der die Stromzufuhr unterbricht, wenn die Haube versehentlich angestoßen wird oder überhitzt. Befolgen Sie immer die Installationsanleitung.

Kann ich die Haube an ein Smart-Home-System anschließen?

Nein, die GDKP5460BC ist nicht mit Smart-Home-Automation kompatibel. Sie verwendet manuelle Drucktastensteuerung. Sie können sie nicht über WLAN oder Sprachassistenten steuern.

Welche Ersatzteile sind erhältlich?

Ersatzteile umfassen Fettfilter (Ref. 123456), LED-Lampen (Ref. 789012), Aktivkohlefilter für Umluft (Ref. 345678) und die Steuerplatine. Alle Teile können bei Grundig-Servicezentren bestellt werden.

Wie lange ist die Garantie und was deckt sie ab?

Die Haube hat eine 2-jährige Garantie, die Herstellungsfehler abdeckt. Ausgeschlossen sind Filter, Lampen und Schäden durch unsachgemäße Installation oder Reinigung. Registrieren Sie Ihr Produkt online, um Garantieoptionen zu erweitern.

BEDIENUNGSANLEITUNG GDKP5460BC GRUNDIG

Bitte lesen Sie zuerst dieses Benutzerhandbuch!

Sehr geehrter Kunde,

Vielen Dank, dass Sie sich für ein GRUNDIG-Produkt entschieden haben. Wir möchten, dass Sie mit diesem qualitativ hochwertigen Produkt, das nach dem neuesten Stand der Technik hergestellt wurde, die optimale Effizienz erreichen. Bitte stellen Sie sicher, dass Sie diesen Leitfaden und die ergänzende Dokumentation vor der Verwendung vollständig gelesen und verstanden haben, und bewahren Sie ihn als Referenz auf. Legen Sie diesen Leitfaden dem Gerät bei, wenn Sie es an eine andere Person weitergeben. Beachten Sie alle hierin enthaltenen Warnungen und Informationen und befolgen Sie die Anweisungen.

Denken Sie daran, dass dieses Benutzerhandbuch für mehrere Produktmodelle gelten kann. Der Leitfaden zeigt deutlich alle Variationen der verschiedenen Modelle auf.

Symbole und ihre Bedeutungen

Diese Symbole werden in diesem Leitfaden durchgängig verwendet:

Wichtige Informationen und Empfehlungen zum Gebrauch des Geräts.

VORSICHT: Warnhinweise zu Personen- oder Sachschäden.

Warnung vor Stromschlag,

Risiko einer Brandwarnung.

Dieses Produkt wurde in modernen Anlagen hergestellt, die die Umwelt respektieren, ohne die Natur zu schädigen.

Allgemeine Sicherheit

Wichtige Sicherheitshinweise – Sorgfältig lesen und zum späteren Nachschlagen aufbewahren. Dieser Abschnitt enthält Sicherheitshinweise, die zum Schutz vor Brandgefahr, Stromschlag, Exposition gegenüber austretender Mikrowellenenergie, Personen- oder Sachschäden beitragen. Die Nichtbeachtung dieser Sicherheitsvorschriften hat den Verlust der Garantie zur Folge.

GRUNDIG-Produkte entsprechen den geltenden Sicherheitsnormen; daher sollte im Falle einer Beschädigung des Gerätes oder des Netzkabels dieses vom Händler, Servicezentrum oder einem Fachmann und autorisierten Service gleichermaßen repariert oder ersetzt werden, um jede Gefahr zu vermeiden. Fehlerhafte oder unqualifizierte Reparaturarbeiten können gefährlich sein und ein Risiko für den Benutzer darstellen. ■ Dieses Gerät ist ausschließlich zur Verwendung in einem Haushalt und vergleichbaren Einrichtungen gedacht, darunter:

- in Personalküchen in Geschäften, Büroräumen und anderen Arbeitsumgebungen;

- in landwirtschaftlichen Betrieben

- für Gäste in Hotels und vergleichbaren Unterkünften;

- kleineren Pensionen oder vergleichbaren Einrichtungen.

■ Betreiben Sie das Gerät nur für den vorgesehenen Zweck, wie in diesem Handbuch

beschrieben.

■ Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch unsachgemäße Installation oder Bedienung des Geräts entstehen. - Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder fehlender Erfahrung und Kenntnissen benutzt werden, wenn sie in sicherer Weise beaufsichtigt oder unterwiesen wurden und die damit verbundenen Gefahren verstehen. - Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung darf nicht von Kindern ohne Aufsicht durchgeführt werden. ■ Der Mindestabstand zwischen der Auflagefläche für die Kochgefäße auf dem Kochfeld und dem untersten Teil Ihres Produkts muss mindestens 65 cm betragen. - Wenn in den Installationsanweisungen für das Gaskochfeld ein größerer Abstand angegeben ist, muss dies berücksichtigt werden. ■ Stellen Sie sicher, dass Ihre Netzspannung mit den Angaben auf dem Typenschild des Geräts übereinstimmt. ■ Verwenden Sie das Gerät nicht, wenn das Netzkabel oder das Gerät beschädigt ist. ■ Verhindern Sie Schäden am Stromversorgungskabel, indem Sie es nicht quetschen,

biegen oder an scharfen Kanten reiben. Halten Sie das Netzkabel von erhitzten Oberflächen und offenen Flammen fern.

■ Verwenden Sie das Gerät nur mit einer geerdeten Steckdose.

WARNUNG: Schließen Sie das Gerät nicht an das Stromnetz an, bevor die Installation vollständig abgeschlossen ist.

■ Das Gerät muss so aufgestellt werden, dass der Stecker zugänglich ist.

■ Berühren Sie die Gerätelampen nicht, wenn diese bereits für längere Zeit in Betrieb gewesen sind. Lampen können zu Verbrennungen an Ihren Händen führen, da sie heiß sind.

■ Befolgen Sie die von den zuständigen Behörden festgelegten Vorschriften zur Ableitung der Abluft (dieser Warnhinweis gilt nicht für die Verwendung ohne Schornstein).

■ Bedienen Sie Ihr Gerät, nachdem Sie einen Topf, eine Pfanne usw. auf das Kochfeld gestellt haben. Andernfalls können hohe Temperaturen Deformationen an manchen Teilen Ihres Gerätes verursachen.

■ Schalten Sie das Kochfeld aus, bevor Sie den Topf, die Pfanne usw. vom Kochfeld nehmen.

■ Lassen Sie kein heißes Öl auf dem Kochfeld. Pfannen mit heißem Öl können sich selbst entzünden und einen Brand verursachen.

■ Achten Sie auf Ihre Vorhänge und Abdeckungen, da Öl beim Kochen von Lebensmitteln wie Pommes Frites Feuer fangen kann. ■ Der Fettfilter muss mindestens monatlich gewechselt werden. Der Kohlefilter muss mindestens alle 3 Monate gewechselt werden. Das Produkt ist entsprechend dem Benutzerhandbuch zu reinigen. Wenn die Reinigung nicht in Übereinstimmung mit dem Benutzerhandbuch durchgeführt wurde, kann Brandgefahr bestehen. ■ Verwenden Sie niemals nicht-feuerfeste Materialien anstelle der vorgesehenen Filter. ■ Verwenden Sie nur Originalteile oder Teile, die vom Hersteller empfohlen werden. ■ Betreiben Sie das Gerät niemals ohne Filter, und nehmen Sie diesen niemals heraus, wenn das Gerät eingeschaltet ist. ■ Sollte eine Flamme entzündet werden, schalten Sie Ihr Produkt und Ihre Kochgeräte ab. ■ Falls eine Flamme entzündet wird, decken Sie die Flamme ab und verwenden Sie niemals Wasser zum Löschen. ■ Ziehen Sie den Netzstecker vor jeder Reinigung und wenn das Gerät nicht in Gebrauch ist. ■ Der Unterdruck in der Umgebung sollte 4 Pa (4 x 10 bar) nicht überschreiten, wäh-

rend die Abzugshaube für Elektroherd und Geräte, die mit einer anderen Energieart, aber mit Strom betrieben werden, gleichzeitig in Betrieb sind.

In der Umgebung, in der das Gerät benutzt wird, muss der Auspuff von Geräten, die mit Heizöl oder Gas betrieben werden, wie z.B. Raumheizgeräte, absolut isoliert sein oder das Gerät muss hermetisch dicht sein. ■ Beim Anschluss des Schornsteins sind Rohre mit einem Durchmesser von 120 oder 150 mm zu verwenden. Die Rohrverbindung muss so kurz wie möglich sein und möglichst wenige Bögen haben.

Die Gefahr des Erstickens! Halten Sie das Verpackungsmaterial von Kindern fern!

VORSICHT: Zugängliche Teile können bei der Verwendung mit Kochgeräten heiß werden.

■ Der Ausgang der Haube darf nicht an Luftkanäle angeschlossen werden, die anderen Rauch enthalten. ■ Die Belüftung des Raumes kann unzureichend sein, wenn die Abzugshaube des Elektrokochfeldes gleichzeitig mit den mit Gas oder anderen Brennstoffen betriebenen Geräten verwendet wird (dies gilt möglicherweise nicht für Geräte, die die Luft nur in den Raum zurückführen). ■ Objekte, die auf dem Gerät platziert sind, können eventuell herunterfallen. Legen Sie keine Gegenstände auf das Gerät.

■ Flambieren Sie nicht unter Ihrem Produkt.

WARNUNG: Entfernen Sie vor der Installation der Abzugshaube die Schutzfolien.

■ Lassen Sie niemals hohe offene Flammen unter der Abzugshaube, wenn sie in Betrieb ist. ■ Fritteusen müssen während des Betriebs ständig überwacht werden: überhitztes Öl kann in Flammen aufgehen.

Einhaltung der WEEE-Richtlinie und Entsorgung des Abfallproduktes:

Dieses Produkt entspricht der WEEE-Richtlinie der EU (2012/19/EU). Dieses Produkt trägt eine Klassifikation

Dieses Produkt trägt ein Klassifikationssymbol für elektrische und elektronische Altgeräte (WEEE).

Dieses Symbol zeigt an, dass dieses Produkt am Ende seiner Lebensdauer nicht zusammen mit anderen Haushaltsabfällen entsorgt werden darf. Gebrauchte Geräte müssen zum Recycling von elektrischen und elektronischen Geräten an einer offiziellen Sammelstelle abgegeben werden. Um diese Sammelsysteme zu finden, wenden Sie sich bitte an Ihre örtlichen Behörden oder den Händler, bei dem das Produkt gekauft wurde. Jeder Haushalt spielt eine wichtige Rolle bei der Rückgewinnung und dem Recycling von Altgeräten. Die richtige Entsorgung Ihrer Altgeräte hilft, potenziell schädliche Umweltauswirkungen und mögliche

Gesundheitsgefahren zu verhindern.

Einhaltung der RoHS-Richtlinie

Das von Ihnen gekaufte Produkt entspricht der EU-RoHS-Richtlinie (2011/65/EU). Es enthält kein

Es enthält keine schädlichen und verbotenen Materialien, die in der Richtlinie aufgeführt sind.

Verpackungsinformationen

Die Verpackungsmaterialien des

Produkts werden in

Übereinstimmung mit unseren nationalen Umweltvorschriften aus wiederverwertbaren Materialien hergestellt. Entsorgen Sie das Verpackungsmaterial nicht zusammen mit dem Hausmüll oder anderen Abfällen. Bringen Sie sie zu den von den örtlichen Behörden benannten Sammelstellen für Verpackungsmaterial.

onalen Umweltvorschriften aus wiederverwertbaren Materialien hergestellt. Entsorgen Sie das Verpackungsmaterial nicht zusammen mit dem Hausmüll oder anderen Abfällen. Bringen Sie es zu den von den örtlichen Behörden benannten Sammelstellen für Verpackungsmaterial.

(Abbildung 1).

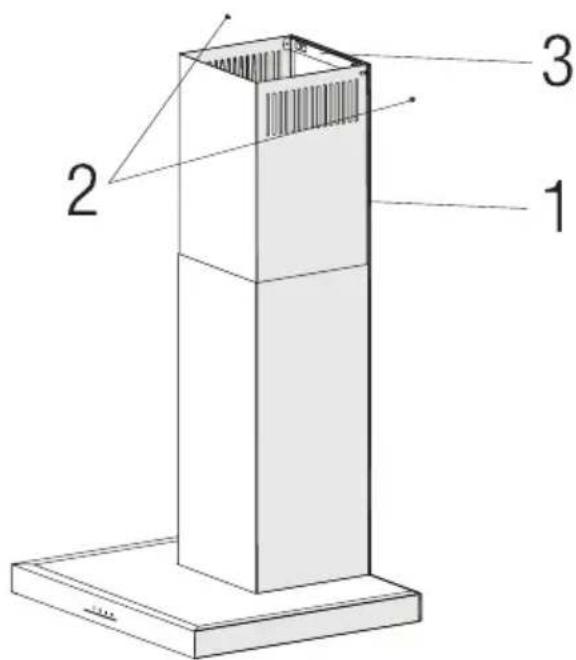

Innerer Schornstein

1. Außerer Schornstein
2. Bedienfeld
3. Bedienfeld
4. Aluminium-Fettfilter
5. Beleuchtung

(Abbildung 2) Technische Daten

Modell GDKP5460BC
Versorgungsspannung: 220-240V ~ 50 Hz
Lampenleistung 2 x 3 W
Motorleistung 210 W
Fließrate (m3/h) – 3. Stufe 645 m3/h
Isolationsklasse des Motors Klasse F
Isolationsklasse Klasse I

Steuerung des Geräts

SCHLÜSSEL FUNKTION
(A) : 1. Bühne Taste	Betreibt das Gerät mit der 1. Geschwindigkeit. Wenn Sie diese Taste erneut drücken, um das Gerät auszuschalten, wird die Bildschirm-Geschwindigkeitsstufe ausgeschaltet.
(B) : 2. Bühne Taste	Betreibt das Gerät mit 2. Geschwindigkeit. Wenn Sie diese Taste erneut drücken, um das Gerät auszuschalten, wird die Bildschirm-Geschwindigkeitsstufe ausgeschaltet.
(C) : Bühne 3. Taste	Betreibt das Gerät mit der 3. Geschwindigkeit. Wenn Sie diese Taste erneut drücken, um das Gerät auszuschalten, wird die Bildschirm-Geschwindigkeitsstufe ausgeschaltet.
(D) : Ein-/Aus des Lichts	Durch Drücken dieser Taste können Sie die Kochstelle beleuchten. Drücken Sie die Ein/Aus-Taste erneut, um die Lampe auszuschalten.

Energieeffiziente Nutzung

■ Wenn Sie Ihr Gerät benutzen, passen Sie die Geschwindigkeitseinstellungen je nach Dampf- und Geruchsintensität an, um Energie zu sparen. ■ Verwenden Sie niedrige Geschwindigkeiten (1-2) unter normalen Bedingungen und hohe Geschwindigkeiten (3) für intensive Gerüche und Dämpfe. ■ Die Lampen der Abzugshaube sind so angebracht, dass sie den Herdbereich beleuchten.

Ihre Nutzung für die Beleuchtung der Küche kann zu unnötigen zusätzlichen Stromkosten führen, ohne dass die Raumbeleuchtung ausreichend wäre.

Bedienung der Abzugshaube

■ Ihr Gerät enthält einen Motor, der verschiedene Geschwindigkeiten hat. ■ Für eine bessere Leistung empfehlen wir niedrige Geschwindigkeiten unter normalen Bedingungen und hohe Geschwindigkeiten bei starken Gerüchen und intensiven Dämpfen. ■ Sie können Ihr Gerät starten, indem Sie auf die Taste für die gewünschte Geschwindigkeitseinstellung drücken. (A, B, C)

■ Sie können die Kochstelle beleuchten, indem Sie die Lampe (D) drücken.

Automatisches Anhalten

Ihr Gerät verfügt über eine automatische Abschaltfunktion, die es ihm ermöglicht, etwas mehr zu lüften und die unerwünschten Gerüche und Dämpfe aus der Umgebung zu entfernen und sich nach Beendigung des Garvorgangs automatisch auszuschalten. Um die automatische Abschaltfunktion zu aktivieren, drücken Sie eine beliebige Geschwindigkeitsstufentaste (A, B, C) auf dem Bedienfeld länger als 2 Sekunden; die 15-Minuten-Timerfunktion muss aktiviert werden. Wenn die automatische Abschaltfunktion aktiv ist, wird durch Drücken der gleichen Geschwindigkeitstaste die automatische Abschaltfunktion deaktiviert und der Motor des Geräts angehalten. Diese Funktion ist deaktiviert, wenn Sie zwischen verschiedenen Geschwindigkeitsstufen wechseln. Wenn Sie möchten, dass das Gerät automatisch stoppt, müssen Sie die automatische Abschaltfunktion wieder aktivieren.

Auswechseln der Lampe

MAX 3 W

Stellen Sie die elektrischen Anschlüsse des Geräts her. Ihr Gerät verwendet eine 3W LED-Punktleuchte. Zum Auswechseln der Lampen drücken Sie die Fassung von hinten nach unten, drehen Sie sie gegen den Uhrzeigersinn und nehmen Sie sie nach unten heraus. Wenden Sie den obigen Vorgang in umgekehrter Reihenfolge an, um neue Lampen einzubauen (Abbildung 3).

Glühbirne
Leistung der Lampe (W)	3
Halter / Sockel GZ 10
Die Spannung der Glühbirne (V)	220 - 240
Größe : (mm) 53 x 50
PIN-Code DR/F3-220-	240-GZ10-50-53

Betrieb mit Schornsteinanschluss

■ Der Dampf wird durch den Abluftkanal, der am Anschlusskopf der Abzugshaube befestigt ist, abgesaugt.

■ Der Durchmesser des Abluftkanals muss dem Durchmesser des Anschlussrings entsprechen. Bei horizontaler Anordnung muss das Rohr ein leichtes Gefälle (ca. 10°) nach oben haben, damit die Luft leicht aus dem Raum austreten kann.

Betrieb ohne Schornsteinanschluss

■ Die Luft wird durch den Kohlefilter gefiltert und im Raum rezirkuliert. Der Kohlefilter wird verwendet, wenn

es unmöglich ist, einen Rauchabzug im Haus zu benutzen.

■ Im rauchgaslosen Betrieb sind die Klappen im Inneren des Rauchgasadapters zu entfernen. ■ Entfernen Sie den Aluminium-Fettfilter. Zum Einbau des Kohlefilters den Filter auf die Laschen aufsetzen, indem Sie ihn auf dem Kunststoffteil auf beiden Seiten des Gebläsegehäuses zentrieren. durch Rechts- oder Linksdrehung festziehen. ■ Aluminium-Fettfilter ersetzen.

Ziehen Sie vor der Reinigung und Wartung den Netzstecker oder schalten Sie den Schalter aus.

Reinigung von Aluminium-Fettfilter

Der Aluminium-Fettfilter dient dazu, die Ölpartikel in der Luft zurückzuhalten. Aluminium-Fettfilter können nach wiederholter Reinigung ihre Farbe ändern. Dies ist normal, und Sie müssen Ihre Filter nicht austauschen.

■ Drücken Sie den Aluminium-Fettfilterverschluss nach vorne. ■ Ziehen Sie ihn dann leicht nach unten und ziehen Sie ihn heraus (Abbildung 4). Andernfalls können Sie den Filter verbiegen. Waschen und spülen Sie Aluminium-Fettfilter mit flüssigem Reinigungsmittel und ersetzen Sie Aluminium-Fettfilter bis zu ihren Sitzen, indem Sie die oben angegebenen Schritte in umgekehrter Reihenfolge durchführen. Diese Aluminium-Fettfilter dienen dazu, die Ölpartikel in der Luft zurückzuhalten.

Sie können die Aluminium-Fettfilter auch in der Waschmaschine waschen.

VORSICHT

Reinigen Sie Ihren Aluminium-Fettfilter bei normalem Gebrauch einmal im Monat.

Austausch des Kohlefilters

(Abb. 5)

Das von Ihnen gekaufte Gerät eignet sich für die Verwendung zusammen mit Aktivkohlefiltern.

■ Entfernen Sie den Aluminium-Fettfilter (Abbildung 4). ■ Legen Sie den unteren Teil des Kohlefilters in den Motorschrank (Abbildung 5). - Drücken Sie auf die Riegel des Kohlefilters und drücken Sie sie nach vorne, und stellen Sie sicher, dass die Riegel des Kohlefilters eingerastet und verriegelt sind. (Abbildung 5). ■ Bringen Sie den Aluminium-Fettfilter an.

VORSICHT

Kohlefilter dürfen niemals gewaschen werden.

VORSICHT

Ersetzen Sie die Kohlefilter einmal alle 3 Monate.

VORSICHT

Sie können den Kohlefilter bei den autorisierten Diensten beziehen.

WARNUNG!

Lesen Sie vor Beginn der Installation die Sicherheitshinweise im Benutzerhandbuch.

WARNUNG!

Wird die Installation mit Schrauben und Stabilisatoren nicht in Übereinstimmung mit diesen Anweisungen durchgeführt, kann dies zu einem elektrischen Schlag führen.

Für die Installation der Abzugshaube wenden Sie sich bitte an den nächstgelegenen autorisierten Service.

Es liegt in der Verantwortung des Kunden, den Standort und die elektrische Installation der Abzugshaube vorzubereiten.

Positionierung des Geräts

(Abbildung 6)

■ Der Abstand zwischen dem Herd und der Abzugshaube muss vor der Montage berücksichtigt werden. Dieser Abstand sollte 65 cm betragen (Abbildung 6). ■ Der Abstand muss bei Gasherden von der Oberfläche des Rostes, ■ bei Elektroherden von der Oberfläche des Glases gemessen werden.

Installationszubehör

1. Produkt
2. Innerer Schornstein
3. Äußerer Schornstein
4. ∅150/120mm Kunststoffabluftkanaladapter
5. Schornstein-Anschlussplatte
6. Benutzer-Handbuch
7. Montageschema
8. 2 x Hängende Platten
9. 6 x ∅6 mm Kunststoffdübel
10. 4 x ∅10 mm Kunststoffdübel
11. 4 x 5,5 x 60 Schraube für die Wandmontage
12. 2 x M5 x 35 Hängeplatten-Verbindungsschraube
13. 6 x 3,9 x 22 Schraube für Verbindungsplatte des Rauchabzugs
14. 2 x M4 Unterlegscheiben
15. Luftleitblech
16. Kunststoff-Adapter (Luft-Umsteller)
17. 2 x 3,5 x 9,5 Schraube für Verbindungsplatte des Rauchabzugs
18. Schornsteinschelle aus Metall. Die Informationen, die erforderlich sind, um den Standort für die Installation der Abzugshaube geeignet zu machen, sind nachstehend aufgeführt.

Wandmontage

• Die Wand muss eben und gerade sein sowie über ausreichende Tragkraft verfügen. • Die Tiefe der Bohrung muss der Schraubenlänge entsprechen. - Die mitgelieferten Bolzen und Dübel sind für Ziegelwände geeignet. Für andere Baustoffe (z.B. Trockenbauwände, Platten, Porenbeton) sind geeignete Befestigungsdübel und Muttern zu verwenden.

(Abbildung 7)

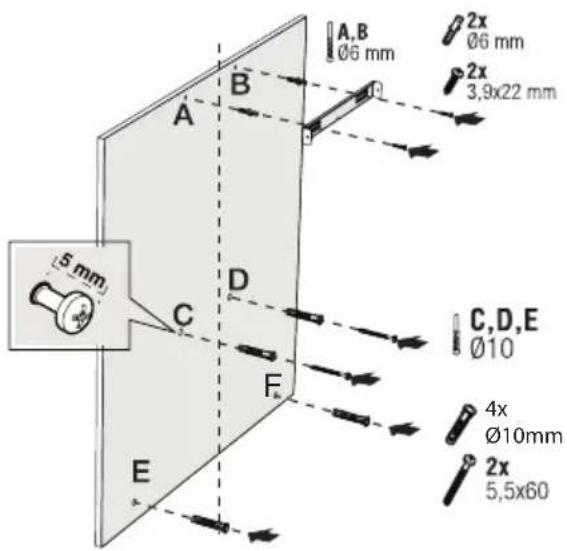

Zeichnen Sie eine mittlere Positionslinie von der Decke senkrecht zur Unterkante der Abzugshaube ().

Befestigen Sie das Montageschema an der Wand. Nehmen Sie für die Punkte A und B die maximalen Abmessungen der Abzugshaube als Referenz und bohren Sie die Punkte A und B, die Sie markiert haben, mit einem ∅6 mm Bohrer und Gewindebohrern ∅6 mm Kunststoffdübeln. Befestigen Sie die Abluftkanal platte mit 2 Stück Schrauben 3,9x22 an der Wand (Abbildung 8).

Befestigen Sie die Abluftkanal platte mit 2 Stück Schrauben 3,9x22 an der Wand (Abbildung 8).

Zur Installation der Abzugshaube bohren Sie die in der Installationsschablone angegebenen Punkte C,D,E mit einem ∅10 mm Bohrer und schneiden Sie ∅10 mm Kunststoffdübel auf diese Punkte (Abbildung 8).

Installieren Sie 2 Stück Befestigungsschrauben 5,5x60 an den Punkten C und D mit einem Abstand von 5 mm zwischen Schraubenkopf und Wand (Abbildung 8).

(Abbildung 8)

Befestigen Sie zwei Stück Aufhängeplatten mit M5x35 Befestigungsschrauben am Körper der Abzugshaube (Abbildung 8).

Halten Sie die Abzugshaube an ihrem Körper fest, setzen Sie sie auf die Befestigungsschrauben an der Wand und ziehen Sie die Schrauben fest (Abbildung 9).

M4-Unterlegscheiben an den 5,5x60-Aufhängeschrauben anbringen. Befestigen Sie die Abzugshaube mit einer Schraube 5,5x60 an der Wand durch das Montageloch auf der Innenseite des Geräts (Abbildung 9).

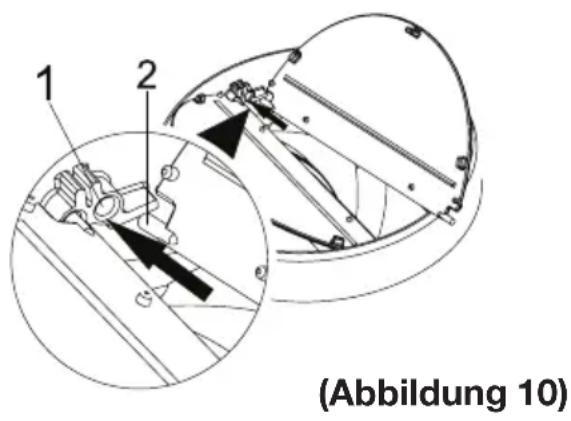

Anschließen des Schornsteins

Wenn Sie den ∅ 120/150 mm Kunststoff-Schornsteinadapter verwenden wollen, schließen Sie ein Ende des Rohrs an diesen Adapter an, wenn Sie ihn nicht verwenden wollen, an den direkten Ausgang am Produkt. Schließen Sie das andere Ende des Rohrs an Ihren Schornstein an. Prüfen Sie, ob diese beiden Anschlüsse fest genug sind, damit sie sich nicht lösen, wenn das Gerät mit voller Leistung läuft. Prüfen Sie, ob die Klappen im Inneren des Schornsteins funktionieren, wenn sie angezogen sind

mit Klemmen festgezogen werden. Schließen Sie den Schornstein-Anschlusskanal außerhalb des Adapters an (Abbildung 11/a). Wenn der Abluftkanal im Innern des Adapters angebracht ist, darf keine Luft angesaugt werden, da die Schornstein-Klappe, die die Rückführung der Luft verhindert, geschlossen bleibt (Abbildung 11 / b). Die Länge der Rohrleitung und Zahl der Bogenstücke sollten dabei so gering wie möglich sein.

A : Schornstein-Ausgangsrohr

B : Klappen ohne Rücklauf

C: Kunststoffschornstein

Die Ventile sind dann geschlossen, wenn das Gerät nicht in Betrieb ist, und verhindern, dass möglicher Außengeruch und Staub ins Innere gelangen.

(Abbildung 11)

Einbau der Abzugshaube in den Schornstein

Nehmen Sie den elektrischen Anschluss Ihrer Abzugshaube vor Beginn der Installation des Schornsteins vor. Schieben Sie die Schornsteinplatten um den Körper.

Bringen Sie die Schornsteinplatte an der Schornsteinbefestigungsplatte an, die von den oberen Außenkanten her an der Wand befestigt ist (Abbildung 12).

(Abbildung 12)

1. Innerer Schornstein
2. 3,5x9,5 Schraube
3. Schornstein-Anschlussplatte

Einbau eines Luftleitblechs

Bei der Verwendung mit dem Kohlefilter wird ein Luftleitblech mit Ihrem Gerät mitgeliefert, um die mit dem Kohlefilter gereinigte Luft wieder aus der am Abluftkanal befindlichen Perforation freizusetzen. Montieren Sie das Luftleitblech wie unten beschrieben.

In der Mitte der Abluftkanalplatte befindet sich eine Lasche. Platzieren Sie den Mittelpunkt dieser Lasche auf der Linie, die senkrecht zur Wand gezeichnet wird. Richten Sie sie horizontal aus und markieren Sie mit einem Stift die Löcher, an denen die Anschlussplatte montiert werden soll (Abbildung 13 / A, B).

Bohren Sie die markierten Punkte mit einem ∅6mm-Bohrer und setzen Sie zwei ∅6mm-Kunststoffdübel in die gebohrten Löcher ein (Abbildung 13 / A, B).

Befestigen Sie die Abluftkanalplatte mit Schrauben 3,9x22 an der Wand (Abbildung 13/ A, B).

Für die Montage des Luftleitblechs installieren Sie die Punkte C, D, E, F mit einem ∅6mm-Bohrer und ∅6mm-Kunststoffdübeln (Abbildung 13).

(Abb. 14)

1 - Luftleitblech 2 - Kunststoff-Abluftkanal

Befestigen Sie den im Paket enthaltenen Kunststoff-Abluftkanaladapter in Richtung des Luftleitblechs. Verriegeln Sie den Abluftkanaladapter, indem Sie ihn in Pfeilrichtung drehen (Abbildung 14).

Montieren Sie die Luftleitblechgruppe mit 3,9 x 22 Schrauben an den Punkten C, D, E, F, die Sie bereits vorbereitet haben (Abbildung 13).

Montieren Sie die Abzugshaube (Seite 12 / Abbildung 7).

1- Aluminium-Luftaustrittsrohr Stellen Sie die Luftauslassrohrbaugruppe her (Abbildung 16).

Da Verdrehungen und Biegungen im Aluminiumrohr zur Verminderung der Ansaugleistung führen, sind diese soweit wie möglich zu vermeiden.

Installieren Sie die Abluftkanalplatten der Abzugshaube (Seite 13 / Abbildung 12).

Fehlerbehebung Ursache Hilfe
Das Gerät funktioniert nicht.	Überprüfen Sie Ihre Sicherungen. Die Sicherung kann durchbrennen, inspiziert und wiederhergestellt werden.
Das Gerät funktioniert nicht.	Überprüfen Sie die elektrische Verbindung.	Die Netzspannung muss zwischen 220 und 240 V liegen.
Das Gerät funktioniert nicht.	Überprüfen Sie die elektrische Verbindung.	Überprüfen Sie, ob andere Geräte in Ihrer Küche funktionieren.
Das Beleuchtungslicht funktioniert nicht.	Überprüfen Sie die elektrische Verbindung.	Die Netzspannung muss zwischen 220 und 240 V liegen.
Das Beleuchtungslicht funktioniert nicht.	Prüfen Sie den Lampenschalter. Der Lampenschalter muss sich in der Stellung "Ein" befinden.
Das Beleuchtungslicht funktioniert nicht.	Inspizieren Sie die Lampen. Die Lampen des Geräts müssen aufleuchten.
Der Lufteinlass des Geräts ist unzureichend.	Prüfen Sie den Aluminiumfilter. Unter normalen Betriebsbedingungen ist der Aluminium-Ölfilter mindestens einmal im Monat zu reinigen.
Der Lufteinlass des Geräts ist unzureichend.	Prüfen Sie den Abluftkanal Der Abluftkanal muss sich in der Stellung "Ein" befinden.
Der Lufteinlass des Geräts ist unzureichend.	Überprüfen Sie den Kohlefilter. Die Filter der Geräte mit Kohlefiltern sind unter normalen Bedingungen einmal alle 3 Monate zu ersetzen.

Garantiebedingungen

Anschrift:

Grundig Weiße Ware Kundendienst

Beko Deutschland GmbH

Thomas-Edison-Platz 3

D-63263 Neu-Isenburg

Kundendienst-Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Ersatzteile-Tel.: [phone] *

Fax: [phone] *

E-Mail: [e-mail]

Sehr geehrte Kundin, sehr geehrter Kunde,

Als Käufer eines Gerätes der Marke Grundig stehen Ihnen die gesetzlichen Gewährleistungsrechte (Nachbesserung und Nacherfüllung) aus dem Kaufvertrag zu. Die Gewährleistung erfolgt für die Fehlerfreiheit bei Geräteübergabe entsprechend dem jeweiligen Stand der Technik. Änderungen in der Konstruktion oder der Ausführung, die weder die Funktionstüchtigkeit noch den Wert der Ware beeinträchtigen, stellen keinen Fehler dar. Ist das Gerät mangelhaft, so wird der Mangel durch den Werkskundendienst kostenlos beseitigt. Der Hersteller wählt die jeweils angemessene Art der Nacherfüllung unter Berücksichtigung der Zumutbarkeit für den Käufer. Über die Gewährleistung hinaus räumt Ihnen der Hersteller eine Garantie ein, diese schränkt die gesetzliche Gewährleistung nicht ein.

Die Garantiezeit beträgt 36 Monate ab Kaufdatum.

Bedingungen:

1. Ein maschinell erstellter Original-Kaufbeleg liegt vor.
2. Das Gerät ist nur mit Original-Zubehör und Original-Ersatzteilen betrieben worden.
3. Die in der Gebrauchsanweisung erwähnten Wartungs- und Reinigungsarbeiten sind entsprechend ausgeführt worden.
4. Das Gerät wurde nicht geöffnet/zerlegt.
5. Bauteile, die einem gebrauchsbedingtem Verschleiß unterliegen, fallen nicht unter die Garantie.
6. Während der Garantiezeit beseitigt der Hersteller die durch Material- oder Fertigungsfehler auftretenden Schäden oder Mängel am Gerät.
7. Ausgewechselte Teile werden Eigentum des Herstellers.
8. Ausgeschlossen von der Garantie sind die Schäden oder Mängel, die aus folgenden Ursachen entstehen:

a. unsachgemäße Installation, z.B. Nichtbeachtung der VDE-Vorschriften; unsachgemäße Aufstellung, z.B. Nichtbeachtung der Einbau- oder Installationsvorschriften; äußere Einwirkung, z.B. Transportschäden, Beschädigung durch Stoß oder Schlag, Schäden durch Witterungseinflüsse. b. unsachgemäße Bedienung oder Beanspruchung, z.B. Nichtbeachtung der Gebrauchsanweisungen. Bei einer gewerblichen oder gleichzustellenden Nutzung z.B. in Hotels, Pensionen oder Gemeinschaftsanlagen, als eine nicht bestimmungsgemäße Benutzung, mit Gewährleistungsausschluss, gewährt der Hersteller eine Garantie von 6 Monaten.

1. Die Behebung der garantiepflichtigen Mängel erfolgt ohne jede Berechnung.
2. Die Mängelbeseitigung in der Garantie z.B. durch eine Reparatur oder eine Ersatzlieferung verlängert die ursprüngliche Garantiezeit nicht.
3. Über die Mängelbeseitigung hinausgehende Ansprüche - soweit keine gesetzliche Haftung vorgesehen ist - sind ausgeschlossen.

Abhilfemöglichkeiten:

1. Der Hersteller behält sich das gesetzlich vorgesehene Recht zur Nachbesserung vor.
2. Reparaturen oder Abänderungen während der Garantiezeit dürfen nur durch den autorisierten Kunden-dienst vorgenommen werden.
3. Als eine Nachbesserung wird der Versuch der Schadensbehebung verstanden. Erst wenn die Schadensbehebung fehlschlägt oder ein anderer Mangel auftritt, beginnt ein neuer Nachbesserungsversuch.
4. Bevor andere Abhilfemaßnahmen möglich sind, sind 3 Nachbesserungsversuche zulässig. Schlägt die Mängelbeseitigung fehl oder ist sie unmöglich, berechtigt dies den Käufer zur Rückgängigmachung des Kaufvertrags oder zur Herabsetzung des Kaufpreises.

Umtausch:

Erfolgt auf Wunsch des Kunden ein Austausch, wird die bisherige Nutzung des Gerätes in Rechnung gestellt.

Diese Garantiezusage ist gültig innerhalb der Bundesrepublik Deutschland

*) 0,14 EUR/Min. aus dem Festnetz der T-Com; Mobilfunk max. 0,42 EUR/Min. (nur für Deutschland)

Beko Grundig Deutschland GmbH

Thomas-Edison-Platz 3

63263 Neu-Isenburg

www.grundig.com
