BEDIENUNGSANLEITUNG DVD-432 LENCO

GEEN BEELD OF GELUID

BEELD MAAR GEEN GELUID

GELUID MAAR GEEN BEELD

SLECHT BEELD OF GELUID

Totale harmonische verrorming: < 0.025%

Accessoires

Afstandsbediening x 1

Handleiding x1

Lesen Sie sich diesen Benutzerhandbuchitte sorgfältig durch und bewahren Sie es fur den späteren Gebrauch auf.

DVD-432

Inhalt

Einleitung

Wichtige Sicherheitschinweise 2

Warnhinweise 3

Eigenschaften und Funktionen 3

Gerätevorderseite und -rückseite 4

Fernbedienung 5

Anschluss 6

Fortgeschrittene Funktionen

Systemeinstellungen 7

MP3/WMA/JPEG/MPEG4-Wiedergabe 10

Picture-CD-Wiedergabe 11

USB,Karaoke 11

Sonstiges

Fehlerbehebung. 12

Technische Daten 13

Wichtige Sicherheitschinweise

1. Lesen Sie sich diese Anleitung durch.
2. Bewahren Sie diese Anleitung auf.
3. Beachten Sie alle Warnhinweise.
4. Befolgen Sie alle Anweisungen.
5. Benutzen Sie these Gerät nicht in der Nähe von Wasser.
6. Nur mit einem trockenen Tuch reinigen
7. Blockieren Sie keine der Ventilationsöffnungen. Stellen Sie das Gerät den Anweisungen entsprechend auf.
8. Installieren Sie das Gerät nicht in der Höhe von Hitzequellen, wie z. B. Heizungen, Herden oder anderen Geräten die Hitze produzieren (z. B. Verträker), auf.
9. Machen Sie auf keinen Fall die Sicherheitsfunktionen des Netzsteckers unbrauchbar. Wenn der Netzstecker Ihr Gesamt nicht in Its Heide steckdose passt, wenden Sie sichitte an einen ausgebildeten Elektriker.
10. Schützen Sie das Netzkabel vor Druckeinwirkung, insbesondere am Stecker, Steckdosen oder am Ausgangspunkts des Geräts.
11. Verwenden Sie lediglich vom Hersteller angegebenes Zubehr.
12. Ziehen Sie bei Gewittern oder bei längerer Nichtbenutzung den Stecker aus der Steckdose.
13. Wenden Sie sich für Wartung und Reparatur nur an ausgebildedes Wartungspersonal. Das Gerät solle gewartet bzw. repariert werden, nachdem es in irgendeiner Weise beschädigt wurde, wie z. B. bei Beschädigung des Netzkabels, nach dem Flüssigkeiten über das Gerät gegosen wurden oder Gegenstände in das Gerät gelangt sind, es herunter gefallen ist, nicht auf normale Weise Funktioniert oder Feuchtigkeit ausgesetzt wurde.
14. Der Netzstecker dient dazu das Gerät von der Stromversorgung zu trennen und sollen deshalb immer leicht zugänglich bleiben.
15. Vergewissern Sie sich, dass keine der Ventilationsöffnungen durch Gegenstände wie z. B. Zeitungen, Tischücher, Vorhänge o. Ä. abgedeckt ist.
16. Gegenstände mit offenen Flammen, wie z. B. Kerzen, dürfen niemals auf das Gerät gestellt werden.
17. Achten Sie beim Entsorgen von Batterien und Akkus auf die Umwelt.
18. Das Gerät sollte nur unter gemäßigen klimatischen Bedingungen benutzt werden.
19. Dieses Gerät sollte keinen Wassertropfen und -spritzern ausgesetzt werden. Gegenstände, die mit Flüssigkeiten gefällt sind, sollenn nicht auf das Gerät gestellt werden.
    WARNING: Um Feuer und elektrischen Schlagen vorzubeugen, vermeiden Sie es das Gerät Regen oder Feuchtigkeit auszusetzen.
    WARNING: Die Batterien dürfen niemals starker Hitze, wie z. B. durch Sonnenlicht, Feuer o. Å., ausgesetzt werden.

Das darüber hinae Symbol weist auf Stromschlaggefahr durch gefährliche Spannungen im Inneren des Gerats hin.

Das darüber hinae Symbol verweist auf wichtige Bedienungs- und Wartungshinweise in der dem Gerä beigelegten Bedienungsanleitung.

Das darüber zugänglichen Teilen. Achten Sie darauf, dass bei der Reparatur nur identische Ersatzteile verwendet werden

Warnhinweise

• Benutzen Sie beim Transport des Produktsitte immer die Originalverpackung.
• Es ist normal, dass das Gehäuse und die Geräterückseite nach längerer Benutzung warm werden.
• Bewegen Sie das Gerät niemals während der Wiedergabe. Dies kann Beschädigungen am Lesekopf und der Disc zur Folge haben.
• Betätigten Sie zum Öffnen des Disc-Ladefachs die OPEN/CLOSE-Taste auf der Gerätevorderseite oder auf der Fernbedienung. Berühren Sie das Ladefach nicht, wenn es sich öffnet oder schließt wird.

Eigenschaften und Funktionen

Von dieser Player Unterstützung Disc-Formate und Funktionen:

MPEG4

VIDEO

WITH MULTIAUDIO

MPEG4-Dateien auf Discs

Dolby Digital

Mehrfache Kamerawinkel

Mehrfache Untertitel

fache Audiosprachen

MP3-Dateien auf CD-R/CD-RW

DVD-Vide

Verschiedene Bildformate

VIDEO

Benutzersperre

Sie können helfen die Umwelt zu schützen! Achten auf lokale Vorschriften: Geben Sie nicht-funktionierende elektrische Geräte bei ausgewiesen den Sammelstellen ab.
Dieses Produkt verwendet Kopierschutzmechnismen, die durch US-Patente und andere Rechte für geistiges Eigentum geschützt sind. Die Verwendung dieser urheberrechtlich geschützten Technologie muss von der Firma Rovi genehmigt werden und ist nur für private und andere eingeschrankte Zwecke, die von der Firma Rovi genehmigt wurden, gedacht.
Reverse-Engineering und Auseinanderbauen sind nicht gestattet.
Dieses Produkt unterstützt das Picture-CD-Format und ist in der Lage Picture-CD wiederzugeben. Hergestellt unter Lizenz von Dolby Laboratories. „Dolby" und das Doppel-D-Symbol sind Warenzeichen der Firma Dolby Laboratories.

Gerätevorderseite und -rückseite

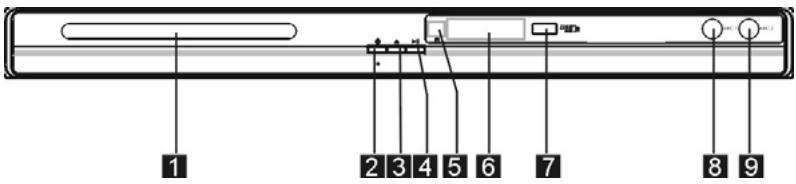

Gerätevorderseite

1. Disc-Ladefach
2. Ein/Aus
3. Offnen/SchlieBen
4. Wiedergabe/Pause
5. Sensor
6. LED
7. USB-Port
8. MIKROFON 1
9. MIKROFON 2

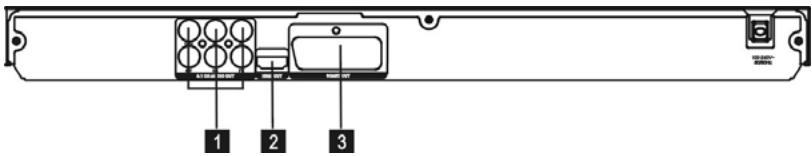

Geräterückseite

1. 5.1-Kanal-Ausgang (FL, FR, SL, SR, CEN, SW)
2. HDMI-Ausgang
3. SCART-Ausgang

Fernbedienung

1. ÖFFNEN / SCHLIESSEN

2. TON AUS

3. EIN/AUS

4. USB

3.0-9 ZIFFERNTASTEN

1. SUCHEN

2. BILDVERGROSSERUNG / MENU

3. AUDIO / KAMERAPERSPEKTIVE

4. UNTERTITEL / TITEL

5. WIEDERHOLUNG / PROGRAMM

6. EINSTELLUNGEN

7. WIEDERGABE / PAUSE

8. NAVIGATION OBEN

9. STOPP

10. NAVIGATION LINKS

11. NAVIGATION RECHTS

12. NAVIGATION UNTEN

13. OK

14. SCHNELLRückLAUF

15. LAUTSTÄRKE ERHÖHEN

16. SCHNELLVORLAUF

17. LAUTSTARKE VERRINGERN

18. ZURICK

19. ANZEIGE

20. VOR

Hinweis:

• Halten Sie die Tasten 4, 5, 17, 18 für mehr als 1,5 Sekunden gedrückt. Die dadurch zur Verfugung stehenden Funktionen sind auf den Tasten angegeben (MENU, TITLE, ANGLE, PROG).
• Betätigten Sie die Tasten 5, 6, 18, 19 nur kurz. Die dadurch zur Verfügung stehenden Funktionen sind über den Tasten angegeben (ZOOM, SUBTITLE, AUDIO, REPEAT).

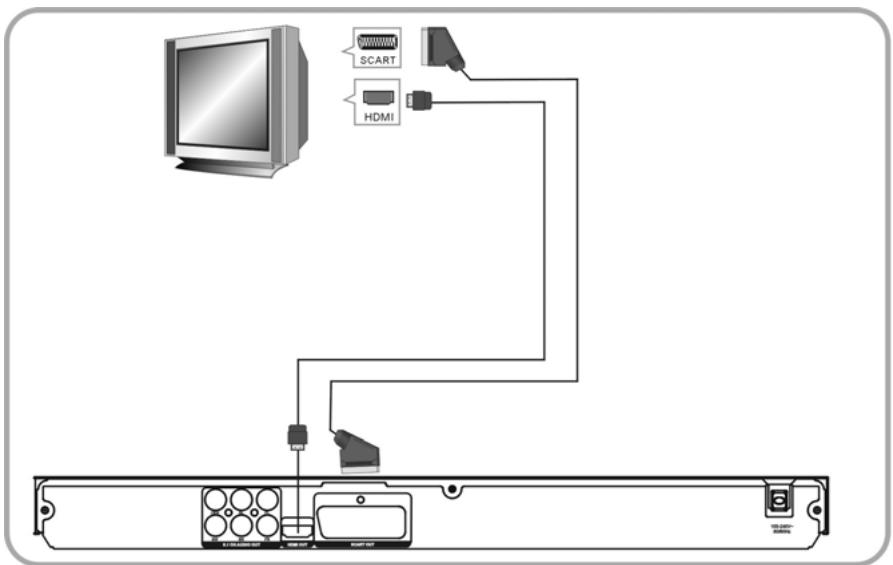

Anschluss

ANSCHLUSS DES DVD-PLAYERS AN EINEN FERNSEHER ÜBER DEN SCART-ANSCHLUSS

Benutzen Sie ein SCART-Kabel, um den DVD-Player mit ihrem Fernseher zu verbinden. Stellen Sie die [Videoausgabe] auf [RGB].

ANSCHLUSS DES DVD-PLAYERS AN EINEN FERNSEHER MIT EINEM HDMI-KABEL

Benutzen Sie ein HDMI-Kabel, um den DVD-Player mit ihrem Fernseher zu verbinden. Stellen Sie [Videoausgabe] auf [HDMI].

SYSTEMEINSTELLUNGEN

MENÜBEDIENUNG

Betätigten Sie die SETUP-Taste auf der Fernbedienung, um das EinstellungsmENU anzuzeigen. Benutzen Sie die Navigationstasten Oben/Unten, um auf die einzelnen Menüseiten zuzugreifen. Benutzen Sie die Navigationstaste Rechts, um auf die jeweilige Untermenüseite zuzugreifen und die Navigationstaste Links, um wieder um vorgen Menu zurückzukehren. Bestätigten Sie die gemachten Einstellungen durch Betätigung der OK-Taste.

SPRACHEINSTELLUNGEN

Gehen Sie im Einstellungsmenu auf die Option Language und das Spracheinstellungsmenu wird angezeigt:

Anzeigesprache

Benutzen Sie diese Option zur Auswahr der Anzeigesprache für das Einstellungsmenu und die Bildschirmanzeige.

Untertitel

Benutzen Sie diese Option zur Auswahl der Hauptuntertitelsprüche.

Hinweis: Nicht alle Discs unterstützen den diese Funktion.

MPEG-4-Untertitel

Wahlen Sie hier das Standardformat für MPEG4-Untertitel.

Hinweis: Nicht alle Discs unterstützen den Funktion.

Audio

Benutzen Sie diese Option zur Auswahl der Hauptaudiosprache.

Hinweis: Nicht alle Discs unterstützenn diese Funktion.

DVD-Menu

Benutzen Sie diese Option zur Auswahl der Standardmenüsprache.

Hinweis: Nicht alle Discs unterstützenn diese Funktion.

SYSTEMEINSTELLUNGEN

Bildseitenverhältnis

These Option dient dazu das Bildseitenverhältnis einzustellen.

Hinweise:

Das angezeigte Bildseitenverhältnis hangt vom Aufnahmeformat der Disc ab. Manche Discs können das von Ihnen gewählte Bildformat nicht zur Verfugung stellen. Wenn Sie eine Disc im 4:3-Format auf einem 16:9-Fernseher wiedergeben, erschinen auf den Seiten links und rechts schwarze Balken. Stellen Sie das Bildseitenverhältnis entsprechend dem Bildschirmformat Ihr's Fernsehers ein.

Farbsystem

Stellen Sie hier das gewünschte Farbsystem ein.

Hinweis: Die Einstellungen des DVD-Players müssen mit den Einstellungen Ihres Fernsehers übereinstimmen.

Für mehr Informationen zum benötigten Ausgangsformat,lesen Sieitte die Anleitung Ihres Fernsehers.

Videoausgang

Wahlen Sie das gewünschte Ausgabeformat.

HD-Auflösung

Nach dem Sie die Videoausgabe auf HD-Ausgabe gestellt haben, können Sie die Auflösung auf HDMI-Ausgabe stellen.

Hinweis: Die Auflösung muss von ihrem Fernseher Unterstützung werden.

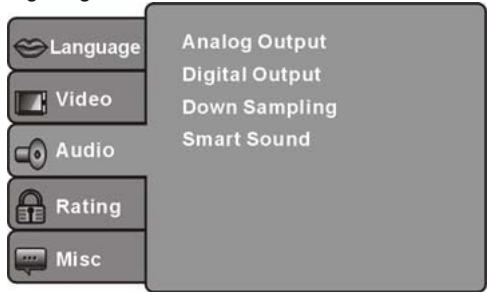

AUDIOEINSTELLUNGEN

Gehen Sie im Einstellungsmenü auf die Option Audio und das Audioeinstellungsmenü wird angezeigt:

Analogausgang

Mit dieser Option können Sie die Audioausgabe auf 5.1-Kanal oder 2.0-Kanal (wahlen Sie Downmix) stellen.

Hinweis: These Option ist nur für 5.1-Kanal-Player verfügbar.

Digitalausgang

Stellen Sie hier die Audioausgabe auf die Koaxialports, um an den Player angeschlossene Audiogeräte (z. B. Empfänger, Verstärker) perfect einzubinden.

Off Digitalausgabe ist deaktiviert.

PCM Übertragung von 2-Kanal-Stereosignalen

SYSTEMEINSTELLUNGEN

Downsampling

Stellen Sie hier die Downsampling-Funktion ein oder aus.

ON: Das System benutzt Downsampling für Audiodaten mit einer hohen Abtastrate (über 96 kHz).

OFF: Die Funktion wird deaktiviert.

Smart-Sound (optional)

Hier konnen Sie während der Wiedergabe verschiedene Musikeffekte aktivieren.

ALTERSEINSTUFUNG

Wahlen Sie im Einstellungsmenu die Option Rating und das Altersstufeneinstellungsmenu wird angezeigt:

Alterseinstufung

Mit dieser Funktion konnen Sie die Mindestaltersstufe des Players einstellen.

Hinweis: Bevor Sie die Altersstufe einstellen müssen Sie ein Password setzen.

Einstellen des Passwords

Benutzen Sie die Zifferntasten zur Eingabe des 4stelligen Passwords. Betätigten Sie dann die OK-Taste zur Bestätigung.

Hinweis: Wenn Sie das Password vergessen haben, können Sie das Universalpassword 6666 benutzen, um die Funktion freizuschalten.

ALLEGEMEINE EINSTELLUNGEN

Gehen Sie im Einstellungsmenu auf MISC und das entsprechende Einstellungsmenu wird angezeigt:

Use Default Settings

Reset setup data to factory default value.

Screen Saver

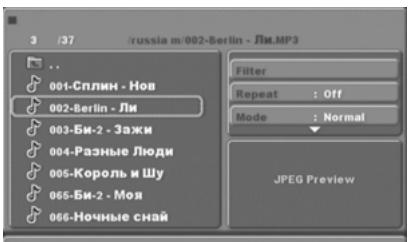

Eine MP3/WMA/MPEG4-Disc verwendet eine Verzeichnisstruktur, wie sie in der Abbildung oben abgebildet ist. Benutzen Sie die Navigationstasten zur Auswahl des Hauptverzeichnisses und betätigten Sie die OK-Taste, um in das Unterverzeichnis zu gelangen. Benutzen Sie die Navigationstaten zur Auswahl des gewünschten Titels und betätigten Sie OK zum Starten der Wiedergabe. Um zum vorgen Menu zureckzukehren, benutzen Sie die Navigationstaten zur Auswahl von . Betätigten Sie dann die OK-Taste zur Bestätigung. Benutzen Sie die Navigationstaten, um zum Wiedergabeeinstellungenmen zu gehen (rechte Bildschirmseite). Offnen Sie das Optionsmenü, indem Sie die OK-Taste betätigten. Wahlen Sie die gewünschte Einstellung und bestätigen Sie mit der OK-Taste.

Optionsmenu

Filter: These Option ermoiglich Ihnen bestimmte Dateiformate aus der Anzeige herauszufiltern. Repeat: Umschalten zu verschiedene Wiederholungsarten.

Mode: Auswahl verschiedener Wiedergabemodi:

Normal: Normale Wiedergabe.

Shuffle: Zufallswiedergabe aktiviert. Wenn die Wiedergabe das Ende des aktuellen Kapitals/Musiktitel erreicht, springt sie zu einem beliebigen Kapitel/Musiktitel.

Music Intro: In this modus spiel das Gerät die ersten 10 Sekunden der Musikdatei ab und springt dann zur nachsten.

Edit Mode: Benutzen Sie diese Option zum Aktivieren der Programmwiedergabe. Betätigten Sie die Navigationstaste Links zur Auswahl eines Verzeichnisses und betätigten Sie die OK-Taste zur Auswahl des gewünschten Musiktitels. Gehen Sie dann auf Add to program, um den Titel zur Wiedergabeliste hinzuzufügen.

Program view: Anzeige von Verzeichnis/Ordner.

Browser view: Anzeige des Wiedergabelistenverzeichnis. Add to program: Benutzen Sie dies in Kombination mit dem Bearbeitungsmodus, um eine Wiedergabeliste zu erstellen. Clear program: Im Auswahlmodus und bei gestopptem Zustand (STOPP-Taste zweimal betätigten), können Sie diese Option in Kombination mit dem Bearbeitungsmodus zum Löschen von Titeln aus der Wiedergabeliste benutzen.

PICTURE-CD-WIEDERGABE

Eine PICTURE-CD verwendet eine Verzeichnisstruktur, wie sie in der Abbildung unter abgebildet ist.

Benutzen Sie die Navigationstasten zur Auswahl des Hauptverzeichnisses und betätigten Sie die OK-Taste, um in das Unterverzeichnis zu gelangen. Benutzen Sie die Navigationstasten zur Auswahl des gewünschten Bilds und betätigten Sie die OK-Taste zur Anzeige des Bilds. Sobald Sie ein Bild gewählt haben wird die Diashow gestartet. Betätigten Sie die Wiedergabe/Pause-Taste, um die Diashow vorübergehend anzuhalten bzw. fortzufahren. Um zum vorgen Menu zurückzukehren, benutzen Sie die Navigationstasten zur Auswahl von. Betätigten Sie dann die OK-Taste.

Bilder drehen

Benutzen Sie während der Bildanzeige die Navigationstasten zum Drehen des Bilds. Betätigten Sie die ANGLE-Taste zum Wechseln des Anzeigemodus.

USB, KARAOKE

USB

Bevor Sie den USB-Modus benutzen, vergewissern Sie sich, dass sich keine CD/DVD im Ladefach befindet (falls noch, entfernen Sie sieitte). Verbinden Sie ein USB-Gerät oder einen MP3-Player mit der USB-Schnittstelle des Players, um MP3-Musik oder JPEG-Dateien wiederzugegeben. Diese Betriebsart wird auf die gleiche Weise benutzt wie bei der Wiedergabe von Discs (siehe Kapitel MP3/WMA/JPEG/MPEG4-Wiedergabe). Betätigten Sie die USB-Taste, um in den USB-Modus zu wechseln. Benutzen Sie dann die Navigationstasten zur Auswahl von USB-Modus und bestätigten Sie ihre Auswahl durch Betätigung der OK-Taste. Hinweis: Dieses System unterstützt nicht alle USB-Geräte.

WARNING: USB-Speichermedien müssen direkt am Gerät angeschlossen werden. USB-Veränderungskabel sollenn nicht dazu verwendet werden, da bereits Datenverluste und Störungen hervorgerufen werden können.

KARAOKE

1. Anschluss eines Mikrofons

Bitte schlieben Sie Ihr Mikrofon am MIC-Anschluss auf der Vorderseite oder Rückseite des Geräts an.

1. Starten

A. Legen Sie eine DVD oder VCD in das Disc-Ladefach.

B. Betätigen Sie die KARAOKE-Taste auf der Fernbedienung, um die Karaoke-Funktion zu wahlen.

Hinweis: Stellen Sie die Karaoke-Funktionitte aus, wenn Sie zur Wiedergabe einer

5.1-Kanal-Disc auf 5.1-Kanal-Audio umschalten sollen.

Fehlerbehebung

Gehen Sie bei Problemenitte durch die folgende Fehlerbehebungstabelle.

KEIN BILD ODER TON

• Vergewissem Sie sich, dass das Geräteingeschaltet ist.

• Vergewissem Sie sich, dass die Steckdose über Strom verfügt.

• Vergewissem Sie sich, dass das Netzkabel nicht beschadigt ist.

• Vergewissem Sie sich, dass der Netzstecker richtig in der Steckdose sitzt.

.BAD DISC"-ANZEIGE

• Vergewissem Sie sich, dass die Disc nicht verbogen oder beschädigt ist.
• Vergewissem Sie sich, dass die Disc nicht verschmutzt oder stark beschädigt ist.
• Vergewissem Sie sich, dass die Disc in einem für diesen Player kompatiblen Format aufgenommen wurde.
• Überprüfen Sierette,obesichs bei derDiscum eine Software-CDhandelt.Wenn dies der Fallist,schalten Sieden Player bitte aus und wieder ein.

BILD ABER ODER TON

• Vergewissem Sie sich, dass die Audioanschlüsse richtig verbunden sind.
  Vergewissem Sie sich, dass die Anschlüsse nicht beschäftigt sind.
• Vergewissem Sie sich, dass die Lautstärke auf ein hörbares Niveau gestellt wurde.
• Vergewissem Sie sich, dass die Audioeinstellungen des Players korrekt sind.
• Vergewissem Sie sich, dass Sie den korrekten AV-Eingang Ihr's Femsehers benutzen.
• Vergewissem Sie sich, dass der Ton nicht ausgeschaltet wurde.

DIE FERNBEDIENUNG FUNKTIERT NICT

• Stellen Sie sicher, dass der Hauptschalter auf AN stehen
• Stellen Sie sicher, dass die Batterien der Fernbedienung voll sind.
• Richten Sie die Fermbedienung immer/genau auf das Gerät aus
• Entfernen Sie alle Hindemisse zwischen der Fembeddienung und dem Gerät.

TON ABER KEIN BILD

• Vergewissem Sie sich, dass die Videoanschlüsse richtig verbunden sind.
• Vergewissem Sie sich, dass Sie den korrekten AV-Eingang Ihr's Fernsehers benutzen.
• Vergewissem Sie sich, dass die Anschlüsse nicht beschädigt sind.
• Vergewissem Sie sich, dass die Videoeinstellungen des Players korrekt sind.

SCHLECHTE BILD- ODER TONQUALITÄT

• Vergewissem Sie sich, dass die Audioeinstellungen des Players korrekt sind.
• Vergewissem Sie sich, dass die Disc nicht stark verschmutzt oder beschädigt ist.
• Vergewissern Sie sich, dass die AV-Anschlüsse oder die Signalausgabe nicht beschädigt sind.

GERÄT FUNKTIERT NICT

Schalten Sie das Gerät aus und dann wieder an.

ANZEIGE "NO DISC"

. . Stillen Sie sicher, dass sich eine DVD/CD im Laufwerk befindet.

• Stellen Sie sicher, dass die Disc nicht falsch herum eingelegt ist (bedruckte Seite IMMER nach oben)
• Stellen Sie sicher, dass die Disc sauber und nicht verkratzt ist.

Technische Daten

Stromversorgung: AC 100 - 240 Volt, 50/60 Hz

Stromverbrauch: 15 W

Videostandard: NTSC / PAL

CD-Kompatibilität: MPEG4, DVD, DVD+/-R/RW, VCD, JPEG, CD-DA, CD-R, CD-RW

Videoausgabe

Videoausgang: 1,0 V (pp) / 75 Ω, Sync, negative Polarität

Audioausgabe

Audioausgang: 2 V rms -1/+0,2

Frequenzbereich 20Hz bis 20KHz

Rauschabstand: > 90 dB

Klirrfactor: < 0.025%

Zubehör

Fernbedienung x 1

Benutzerhandbuch x 1

Hinweis: Die technischen Daten können sich ohne vorherige

Ankündigung jederzeit ändern.

Sollten Sie diesen Produkt zu einem späteren Zeitpunkt entsorgen müssen, beachten Sieitte:

Elektro- und Elektronik-Altgeräte)dürfen nicht mit dem Hausmüll entsorgt werden.

Bitte wiederverwerten, falls entsprechende Einrichtungen vorhanden sind. Für

Hinweise zur Wiederverwertung wenden Sie sich an die zuständigen ortlichen

Stellen oder ihren Handler. (Richtlinie über Elektro- und Elektronik-Altgeräte)

Weitere Informationen und Hilfe bei www.lenco.eu
