BEDIENUNGSANLEITUNG KH 3259 DIGITAL LASER MEASURING TAPE KOMPERNASS

ID-Nr.: KH3259-11/07-V2

INHALTSVERZEICHNIS SEITE

Verwendungszweck 2

Sicherheitshinweise 2

Lieferumfang 4

Technische Daten 4

Gerätebeschreibung 5

Batterien einsetzen 5

Gebrauch 5

Digitales Laser Maßband ein-/ausschalten 5

Einstellen der Maßeinheit (cm/m) 6

Digitales Laser Maßband verwenden 6

Laser Markierungsfunktion verwenden 6

Reinigung und Pflege 7

Wartung 7

Entsorgen 8

Service 9

Importeur 9

Lesen Sie die Bedienungsanleitung vor der ersten Verwendung aufmerksam durch und haben Sie diese für den späteren Gebrauch auf. Händigen Sie bei Weitergabe des Gerätes an Dritte auch die Anleitung aus.

Verwendungszweck

Dieses Produkt ist vorgesehen für den Heimwerkereinsatz im privaten Hausgebrauch, nicht für gewerbliche oder industrielle Zwecke.

Sicherheitshinweise

Um Augenschäden zu vermeiden:

• Dieses Gerät enthalt einen Laser der Klasse 2. Richten Sie den Laser nie auf Personen oder Tiere. Schauen Sie niemals direkt in den Laserstrahl.
• Richten Sie den Laser nicht auf stark lichtreflektierende Materialien, wie z. B. spiegelähnliche Gegenstände. Daran kann das Laserlicht darüber reflektiert werden und die Augen treffen.

• Lassen Sie besondere Vorsicht walten, wenn Sie Kontaktlinsen oder eine Brille tragen, ebenso bei lichtbündelnden Vorrichtungen wie z. B. Lupengläsum. Diese können die Gefahr für die Augen erhöhen.

• Tragen Sie keine Sonnen- oder andere Schutzbrillen beim Einsatz des Lasers. Diese bieten gegenüber Laserlicht keinerlei Schutz, verhindern aber ggf. die sichere Erkennung des Laserstrahls.

• Öffnen Sie niemals das Gehäuse von dem Gerät. Andernfalls besteht die Gefahr, dass Laserlicht unkontrolliert austritt und in Augen gelangt.
• Sorgen Sie davon, dass bei einem in Betrieb befindlichem Gerät nicht ungewollte Strahlrichtung verändert werden kann, z. B. durch versehentliches Anstöben. Andernfalls kann dadurch der Laserstrahl unkontrolliert in die Augen gelenkt werden.

Um Schaden am Gerät zu vermeiden:

• Lassen Sie keinen Staub oder Schmutz in das Gerät eindringen. Setzen Sie es nicht in feuchter Umgebung ein.
• Entnehmen Sie die Batterien, wenn Sie das Gerät längerere Zeit nicht benutzen - Batterien entladen sich selbst und konnen dann auslaufen. Verwenden Sie immer nur neue Batterien des Typs, wie in den technischen Daten angegeben.

Um Unfall- und Verletzungsgefahren zu vermeiden:

• Lassen Sie ein ganz oder teilweise herausgezogenes Maßband nicht auf einem einziehen - durch den Schwung kann es herum schlagen und Verletzungen verursachen. Lassen Sie davon immer nur kurze Abschnittene einziehen.
• Halten Sie beim Einziehen die Höhe fern von dem Maßband, um Schnittverletzungen daran zu vermeiden.

• Kontrollieren Sie vor jeder Verwendung das Gerät auf einwandfreien Zustand. Wenn Schäden daran erkennbar sind, * dürfen Sie das Gerät nicht weiter einsetzen. Lassen Sie es dann erst vom Kundendienst auf Sicherheit überprüfen.

• Dieses Produkt ist nicht dazu bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten, physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei dann, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Produkt zu benutzen ist. Kinder sollenn beaufsichtigt werden, um sicher zu stellen, dass sie nicht mit dem Produkt playen.

Achtung:

Der Laser strahlt in die Richtung des herausgezogenen Maßbandes. Die Laser-Austrittsöffnung 3 befindet sich über dem Maßband!

Lieferumfang

1 x Digitales Laser Maßband
2×Batterien(1,5VTyp"AAA")
1 x Bedienungsanleitung
- Überprüfen Sie, dass das Produkt unbeschädigt ist und alle Teile und Reste von der Verpackung vom Produkt entfernt sind.

Technische Daten

Maßband: 3 Meter, selbstaretierend, mit Digitalanzeige

Wasserwaage: 2 Libellen integriert

Linienlaser: Klasse II, rot, 650 nm

Batterien: 2 × 1,5 ~V Typ, AAA^

Abmessungen: 117× 77× 48mm

Gewicht: ca. 270 g

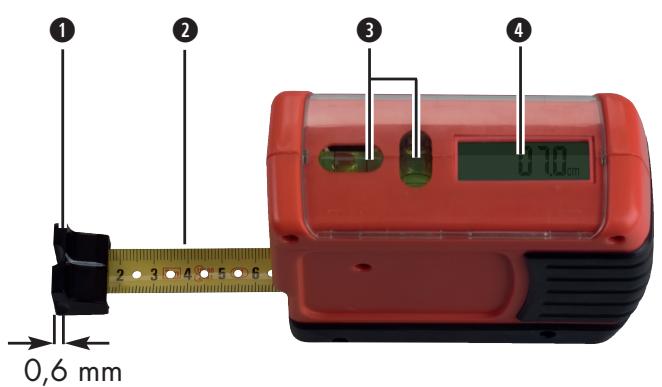

Einkerbung = hier beginnnt das Maßband mit „0"
MaBband
3 Libellen fur Wasserwagenfunktion
Digitalanzeige

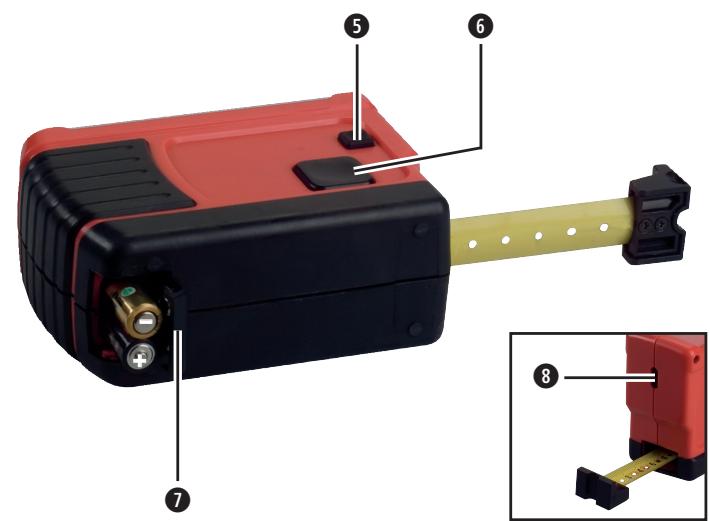

3 Taste „Laser + Anzeige ein" - „Laser aus" - „Anzeige aus"
6 Entriegelungstaste für das Maßband
7 Batteriefach
8 Laser-Austrittsöffnung

Batterien einsetzen

• Öffnen Sie das Batteriefach 7 und setzen Sie zwei Batterien ein, wie aus dem Bild ersichtlich. Schließen Sie das Batteriefach wieder. Das Gerät ist nun einsatzbereit.
• Wenn das Batteriesymbol in der Digitalanzeige ④ erscheint, ersetzen Sie die Batterien, wie in den Technischen Daten bezeichnet.

Gebrauch

Digitales Laser Maßband ein-/ausschalten

• Drücken Sie auf die Taste 5

• einmal, um die Digitalanzeige 4 und den Laser einzuschalten.

• zweimal, um den Laser wieder auszuschalten.
  -dreimal,um auch die Digitalanzeige 4 wieder auszuschalten.

Einstellen der Maßeinheit (cm/m)

• Drücken und halten Sie, bei eingeschalteter Digitalanzeige 4, die Taste 5, bis in der Digitalanzeige 4 die Maßeinheit „m" (Meter) angezeigt wird.
  Um zur Maßeinheit „cm" (Zentimeter) zusückzukehren, drücken und halten Sie erneut die Taste ⑤.

① Hinweis:

Beim erneuten Einsatzen entscheid in der Digitalanzeige die zuletzt verwendete MaBeinheit.

Digitales Laser Maßband verwenden

• Drücken Sie auf die Entriegelungstaste 6, um das Maßband 2 leichter herausziehen zu können. Wenn Sie diese loslassen, wird das Maßband arretiert. Durch erneutes Drücken wird das Maßband wieder frei gegeben, z. B. zum automatischen Einziehen oder weiteren Herausziehen.
• Wenn Sie die Digitalanzeige 4 schon vor dem Herausziehen eingeschaltet haben, zeigt diese den Abstand zwischen der Vorderkante des Geräts und der Einkerbung 1 am Maßband. Wenn Sie die Digitalanzeige 4 erst während oder nach dem Herausziehen einschalten, zeigt diese eine Fehlermeldung „Err" an.
• Verwenden Sie die Libellen 3, um die Wasserwaagenfunktion des Gerätes zu nutzen. Wenn die Luftblasen inmitten der Markierungen sind, ist das Gerät zu allen Seiten waagerecht ausgerichtet.

Laser Markierungsfunktion verwenden

• Drücken Sie einmal auf die Taste ⑤, um den Laser einszuschalten.
• Richten Sie den Laser auf die gewünschte Wand undrichten Sie, ihn mit Hilfe der Libelle für senkrechte Linien aus.

Markieren Sie die gewürschten Punkte.
- Drücken Sie einmal auf die Taste ⑤, um den Laser auszuschalten.

① Hinweis:

Wenn Sie eine waagerechte Linie an die Wand projizieren wollen, kippen Sie das digitale Maßband mit Laser. Richten Sie den Laserstrahl mit Hilfe der Libelle für waagerechte Linien aus.

Reinigung und Pflege

Um Augenschäden zu vermeiden:

Nehmen Sie erst die Batterien ① Heraus, bevor Sie das Gerät reinigen. Damit verhindern Sie, dass sich der Laser beim Reinigen versehentlich einschalten kann.

• Reinigen Sie das Gerät nur mit einem trockenen oder weniger beseuchten Tuch. Verwenden Sie keine Scheuer- oder Reinigungsmittel, um die Oberflächen nicht zu beschädigen.
• Wenn Verschmutzungen an der Laser-Austrittsöffnung 3 sightbar sind, können Sie diese vorsichtig mit einem Wattestäbchen entfernen.

Wartung

• Öffnen Sie niemals irgendwelche Teile an dem Gerät. Lassen Sie Reparaturen nur durch einen Fachmann durchführren.
  Das Gerät ist wartungsfrei. Es sind keinerlei Arbeiten am oder im Gerät durch den Verwender vorgesehen. Wenden Sie sich bei Fehl-funktionen oder erkennbaren Schäden an den Kundendienst.

Werfen Sie das Gerät keinesfalls in den normalen Hausmüll. Dieses Produkt unterliegt der europäischen Richtlinie 2002/96/EC.

Entsorgen Sie das Gerät über einen zugelassenen Entsorgungsbetrieb oder über ihreCOMMUNALE Entsorgungseinrichtung.

Beachten Sie die aktuell geltenden Vorschriften.

Setzen Sie sich im Zweifelsfall mit ihrer Entsorgungseinrichtung in Verbindung.

Batterien entsorgen

Batterien dürfen nicht im Hausmüll entsorgt werden.

Jeder Verbraucher ist gesetzlich verpflichtet, Batterien/Akkus bei einer Sammelstelle seiner Gemeinde/seines Stadtteils oder im Handel abzugegeben.

These Verpflichtung dient dazu, dass Batterien einer umweltschonenden Entsorgung zugeführten werden können. Geben Sie Batterien/Akkus nur im entladenen Zustand darüber.

Verpackung entsorgen

Führn Sie alle Verpackungsmaterialien einer umweltgerechten Entsorgung zu.

DE Schraven

Service- und Dienstleistungs GmbH

Gewerbering 14

D-47623 Kevelaer

Tel.: [phone]

(14 Ct/Min. aus dem dt. Festnetz

ggf. abweichende Preise aus dem Mobilfunk)

Fax: [phone]

e-mail: [e-mail]

At Kompernaß Service Österreich Rittenschober KG

Gmundner Strasse 10

A-4816 Gschwandt

Tel.: [phone]

Fax: [phone]

e-mail: [e-mail]

Importeur

KOMPERNASS GMBH

BURGSTRASSE 21

D-44867 BOCHUM

www.kompernass.com
