BEDIENUNGSANLEITUNG EBENCH KH 2222 SURROUND SOUND SYSTEM KOMPERNASS

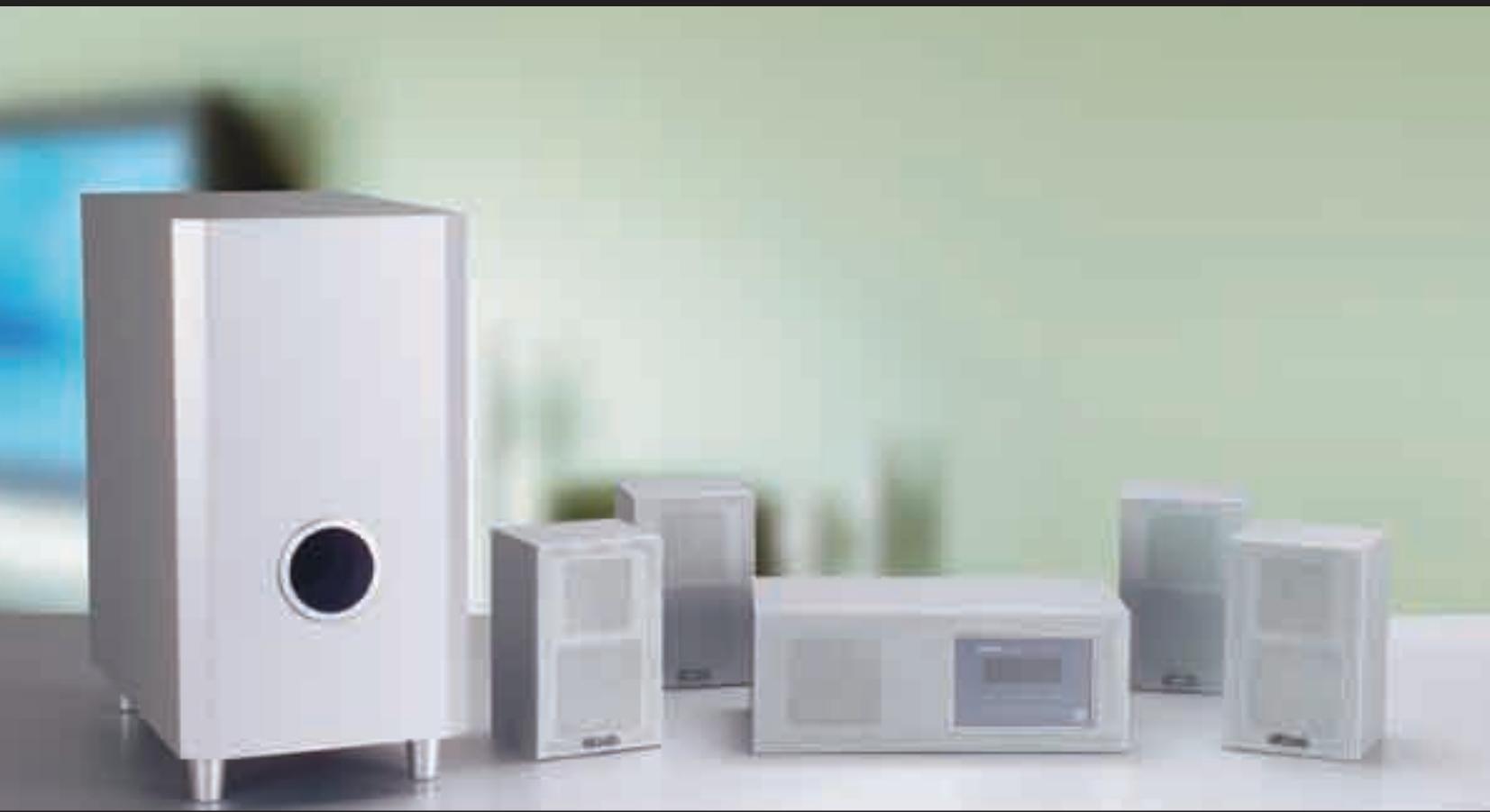

Surroundsound-System mit Q-Sound

Bedienungsanleitung

KH 2222 IB v.1.0, 04-12-2003

Kompernaß Handelsgesellschaft mbH

Burgstraße 21

D-44867 Bochum, Deutschland

一

www.kompernass.com

Index

1. Technische Daten 4

1.1. Ausgangsleistung 4
1.2.Lautsprecher 4
1.3.Abmessungen (in mm) 4

2. Lieferumfang 4

3.Verwendung und Funktion 4

4. Sicherheitshinweise/Aufstellen des Gerätes 4

5. Bedienelemente und Anzeigen 6

5.1. Center-Lautsprecher Vorderseite 6
5.2. Center-Lautsprecher Rückseite 6
5.3.Subwoofer Rucksite 6
5.4.Fernbedienung 7

6. Das Surroundsound-System betriebsbereit machen 8

6.1. Auspacken der Komponenten 8
6.2. Fernbedienung betriebsbereit machen 8
6.3. Laatsprecher und Subwoofer aufstellen 8
6.4. Lautsprecher und Subwoofer anschließen 8
6.5. Das Surroundsound-System an Audio-/Video-Geräne anschließen 9
6.5.1. Anschlieben über 5.1-Kanal-Audioausgabe 9
6.5.2. Anschlieben über zwei Cinch-Buchsen als Audioausgang 10
6.5.3. Anschlieben über Scart-/Euro AV-Buchse 10
6.5.4. Anschlieben über Kopfhörerausgang 11

7. Das Surroundsound-System benutzen 11

8. Funktionen während des Betriebs 12

8.1.Hauptlautstärke einstellen 12
8.2. Lautstärke einzelner Laufsprecher einstellen 12
8.3. Basse und Höhen einstellen 12
8.4. Laufsprecher-Balance einstellen 12
8.5. Surroundsound-System stumm schalten 13

9. Reinigung des Surroundsound-Systems 13

10. Funktionstörungen beheben 13

10.1. Fernbedienung Funktioniert nicht 13
10.2.Kein Ton 13
10.3.Kein Surroundsound 13
10.4. Andere Fehlfunktionen 14

1. Technische Daten

1.1. Ausgangsleistung

Subwoofer. 30 W (8 Ohm, THD: 1%)

Vordere und hintere

Lautsprecher jew. 12 W (4 Ohm, THD: 1%)

Center-Lautsprecher 12 W (4 Ohm, THD: 1%)

Stromverbrauch. 150W

Netzspannung. Wechselstrom 230V 50Hz

1.2. Lautsprecher

Subwoofer. 165 mm (6 1/2") 4 Ohm

Vordere und hintere

Lautsprecher jew. 70 mm (2 1/2") 4 Ohm

Center-Lautsprecher 70 mm (2 1 / 2^ ) 4 Ohm

1.3.Abmessungen (in mm)

Subwoofer. 213 (B) × 365 (T) × 420 (H)

Center-Lautsprecher 290 (B) × 151 (T) × 105 (H)

Vordere und hintere

Lautsprecher jew. 90 (B) × 100 (T) × 104 (H)

2. Lieferumfang

1. Surroundsound-System, bestehend aus

2. Subwoofer
   Center-Lautsprecher
   2 vorderen Lautsprechern
   2 hinteren Laufsprechern

3. Infrarot-Fernbedienung

4. Zwei Batterien für Fernbedienung, Typ AAA/LR 03 (Microzellen)
5. Lautsprecherkabel:

1 x 2 m (fur Center-Lautsprecher)
- 2 × 4 ~m (für vordere Laufsprecher)
2× 8m (furhintereLautsprecher)

1. Datenkabel 1 × 3 m (zum Anschluss des Center-Lautsprechers an den Subwoofer)
2. These Bedienungsanleitung

3. Verwendung und Funktion

Das eBench KH 2222 Surroundsound-System ist ausschließlich bestimmt ...

als Unterhaltungselektronik-Gerät

• zum Anschluss an Fernsehgeräte, Video-Recorder, DVD-Player sowie Audio-Geräte wie CD-Player, HiFi-Anlagen und vergleichbare Geräte
  zur Wiedergabe von 5.1-Kanal-Surroundklang bei entsprechend ausgestatteten Medien
• zum Simulieren von 5.1-Kanal-Surroundklang bei Stereotron durch „Q-Sound“-Funktion
  zum stationären Betrieb in geschlossenen Räumen
  zum privaten, nicht-kommerziellen Gebrauch

Achtung!

Für Schäden durch nicht bestimmungsgemähen Gebrauch des Surroundsound-Systems wird keine Haftung/Gewährleistung übernommen!

4. Sicherheitshinweise/Aufstellen des Gerätes

Öffnen Sie niemals die Gehäuse von Subwoofer, Center-, vorderen und hinteren Lautsprechern! Sie enthalten keine vom Benutzer wartbaren Teile. Werden die Gehäuse geöffnet, so erlischt die Garantie!

Für Schaden durch

• Öffnen der Komponenten-Gehäuse und/oder
• Reparaturversuche, die nicht durch qualifiziertes Fachpersonal durchgefuhrt wurden

wirdekeineHaftung/Gewährleistungübernommen!

Halten Sie alle Komponenten des Surroundsound-Systems von Hitzequellen (z. B. eingeschalteten Heizkörpern) fern! Anderenfalls können Kunststoffe schmelzen und/oder das Surroundsound-System überhitzen. Dadurch kann das Surroundsound-System irreparabel beschädigt werden.

Warning!

Bei Überhitzung des Surroundsound-Systems besteht außer dem die Gefahr eines Brandes!

Stellen Sie das Surroundsound-System nicht in feuchten Umgebungen auf, z. B. in Kellerräumen oder in der Sauna!

Achtung!

Dringt Feuchtigkeit in die Komponenten ein, können sie irreparabel beschädigt werden!

Warning!

Außerdem besteht in thisem Fall die Gefahr eines elektrischen Schlages!

Stellen Sie das Surroundsound-System aus Sicherheitsgründen nicht in unmittelbarer Höhe von Wasser auf (z. B. an der Badewanne). Stellen Sie auch keine mit Wasser gefüllten Behältnisse – wie zum Beispiel Blumenvasen – auf den Komponenten ab.

Achtung!

Läuft Wasser in die Komponenten, können sie irreparabel beschädigt werden!

Warning!

Außerdem besteht in diesen Fall die Gefahr eines elektrischen Schlages!

Die technischen Komponenten des Surroundsound-Systems sind für Temperatur zwischen 5^ C und 35^ C ausgelegt. Benutzen Sie das Surroundsound-System davon nur in dieserem Temperaturbereich.

Achtung!

Anderenfalls kann es zu Fehlfunktionen oder Beschädigungen am Surroundsound-System kommt!

Stellen Sie alle Komponenten des Surroundsound-Systems nur auf erschütterungsfreien, ebenen und stabilen Flächen auf. Damit verhindern Sie, dass die Komponenten herunterfallen können und dadurch beschädigt werden.

Für Schäden am Surroundsound-System und seinen Komponenten, die entwickeln sind durch

Feuchtigkeitseinwirkung
in das Geräteingedrungenes Wasser
- Überhitzung
Stürze/Fallenlassen

wird keine Haftung/Gewährleistung übernommen!

Knicken und quetschen Sie das Netzkabel, die Lautspracherkabel und das Datenkabel nicht. Verlegen Sie tatsächliche Kabel so, dass man nicht auf sie tritt.

Achtung!

Anderenfalls können die Kabel beschädigt werden und dadurch Fehlfunktionen am Surroundsound-System auftreten.

Warning!

Bei beschädigtem Netzkabel besteht außer dem die Gefahr eines elektrischen Schlages!

Versuchen Sie daher auch niemals, ein beschädigtes Netz-kabel selbst zu reparieren! Lassen Sie Reparaturen ausschließlich durch einen qualifizierten Elektriker oder durch

unsere Service-Partner durchführten. Die Adressen unserer Service-Partner finden Sie auf der Garantiekarte. Die Garantiekarte liegt dem Surroundsound-System bei.

Hinweis:

Solange das Surroundsound-System in eine Steckdose eingesteckt ist, ist es nicht stromfrei. Das gilt auch, wenn das Surroundsound-System ausgeschaltet ist. Ziehen Sie den Netzstecker des Surroundsound-Systems aus der Steckdose, wenn es länger nicht benutzt wird. So vermeiden Sie unnötigen Stromverbrauch.

5. Bedienelemente und Anzeigen

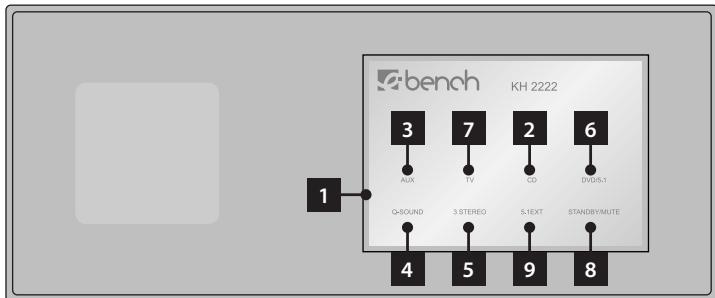

5.1. Center-Lautsprecher Vorderseite

1. Display
2. Anzeige CD
3. Anzeige AUX
4. Anzeige Q-Sound
5. Anzeige Stereo/3-Kanal-Stereo
6. Anzeige DVD/5.1
7. Anzeige TV
8. Anzeige Standby/Mute
9. Anzeige 5.1 EXT

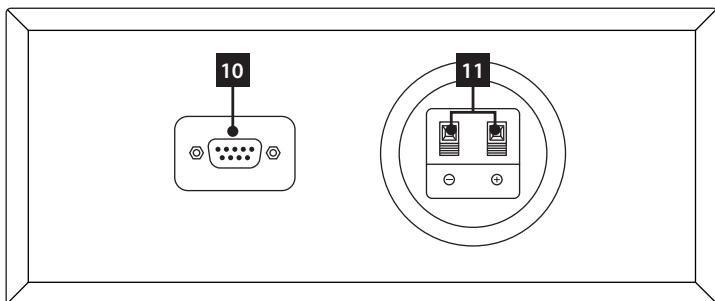

5.2. Center-Lautsprecher Rückseite

1. Buchse für Datenkabel
2. Klemme für Lautsprecherkabel

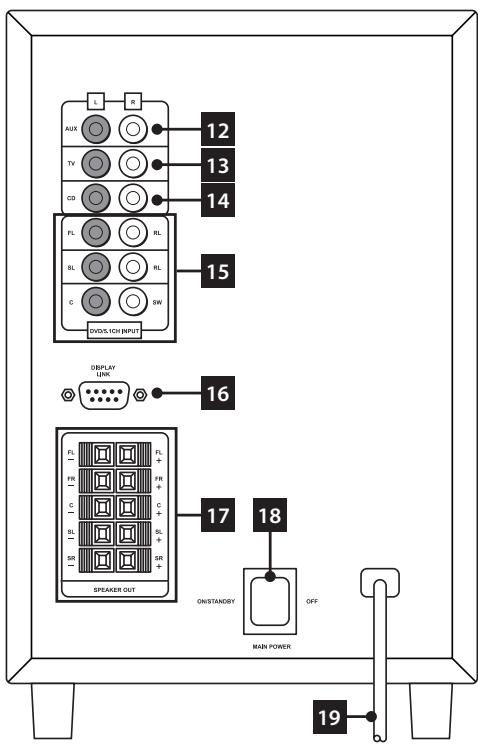

5.3.Subwoofer Rückseite

1. AUX-Eingangsbuchse
2. TV-Eingangsbuchse
3. CD-Eingangsbuchse
4. DVD/5.1-Eingangsbuchsen
5. Buchse DISPLAY LINK für Datenkabel
6. Klemmen für Lautsprecherkabel
7. Netzschalter
   19.Netzkabel

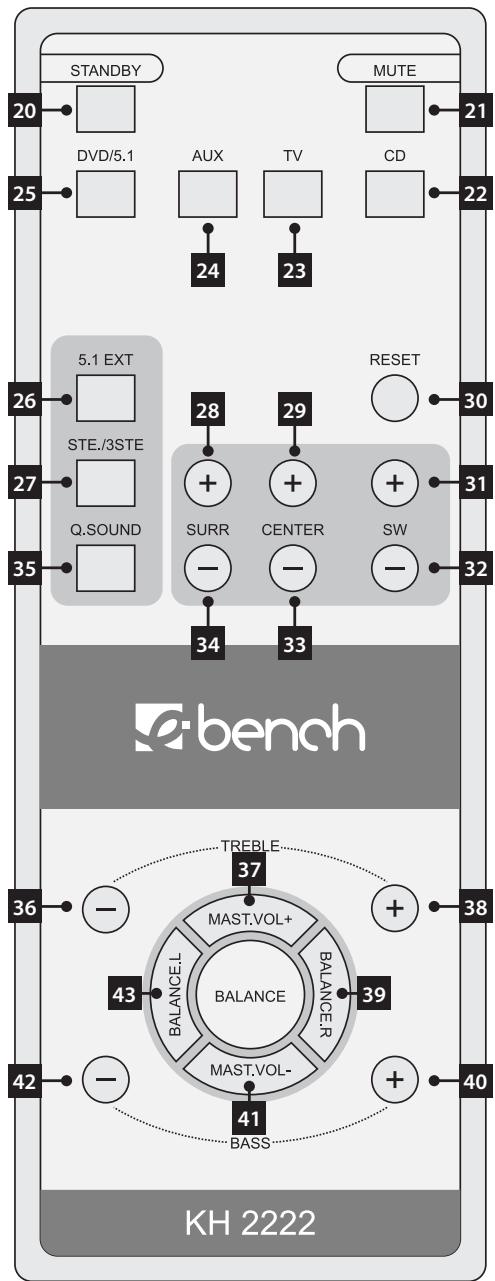

5.4. Fernbedienung

1. Taste STANDBY
2. Taste MUTE
3. Taste CD
4. Taste TV

5. Taste AUX

6. Taste DVD/5.1

7. Taste 5.1EXT
8. Taste STE./3STE.
9. Taste SURR +
10. Taste CENTER +
11. Taste RESET
12. Taste SW +
13. Taste SW -
14. Taste CENTER -

15. Taste SURR -

16. Taste Q.SOUND

17. Taste TREBLE -
18. Taste MAST.VOL +
19. Taste TREBLE +
20. Taste BALANCE.R
21. Taste BASS +
22. Taste MAST.VOL -
23. Taste BASS
24. Taste BALANCE.L

6. Das Surroundsound-System betriebsbereit machen

6.1. Auspacken der Komponenten

1 Nehmen Sie die Komponenten des SurroundsoundSystems

1 Bassreflex-Aktiv-Subwoofer mit Netzkabel
1 Center-Lautsprecher mit integriertem Receiver
2 vordere Lautsprecher
2hintereLautsprecher

vorsichtig aus der Verpackung hersaus.

2 Entnehmen Sie der Verpackung dann das Zubehör

1 Datenkabel (3 Meter) zur Signalübertragung zwischen Center-Lautsprecher und Subwoofer
1 Lautsprecherkabel (3 Meter) zum Anschluss des Center-Lautsprechers an den Subwoofer
2 Lautsprecherkabel (je 4 Meter) zum Anschluss der vorderen Lautsprecher an den Subwoofer
2 Kabel (je 8 Meter) zum Anschluss der hinteren Lautsprecher an den Subwoofer
Infrarot-Fernbedienung
2 Batterien

6.2. Fernbedienung betriebsbereit machen

1 Öffnen Sie das Batteriefach auf der Rückseite der Fernbedienung und nehmen Sie die Batteriefachabdeckung ab.
2 Legen Sie nun zwei Batterien vom Typ AAA/LR 03 (Microzellen, im Lieferumfang enthalten) in das Batteriefach ein. Achten Sie darauf darauf, die Batterien entsprechend ihrer Polarität einzulegen.
3 Setzen Sie die Batteriefachabdeckung wieder auf die Rückseite der Fernbedienung auf.

Erneuern der Batterien:

Funktioniert das Bedieren des Surroundsound-Systems über die Fernbedienung nicht richtig/nicht mehr, müssen die Batterien ausgetauscht werden. Erneuern Sie dann stets beiden Batterien, um die Fernbedienung wieder mit voller Leistung benutzen zu konnen.

Hinweis:

Entsorgen Sie verbrauchte Batterien nicht im Hausmüll! Geben Sie verbrauchte Batterien bei einer Sammel- oder Entsorgungsstelle oder Dort, wo Sie die Batterien gekauft haben, ab.

Sollten Sie die Fernbedienung des Surroundsound-Systems selbst einmal entsorgen, so entfernen Sie vorher unbedingt die Batterien!

Um eine einwandfrei Funktion der Fernbedienung zu gewährleisten:

• Richten Sie die Fernbedienung bei Benutzung stets gerade auf den Center-Lautsprecher
• Stellen Sie sicher, dass keine Hindernisse zwischen Fernbedienung und Center-Lautsprecher den Empfang behindern
• Entfernen Sie sich bei Benutzung der Fernbedienung nicht mehr als 5 Meter vom Center-Lautsprecher. Anderenfalls kann es zu Störungen beim Bedieren des Surroundsound-Systems über die Fernbedienung kommt.

6.3. Laatsprecher und Subwoofer aufstellen

Stellen Sie die Laufsprecher für ein optimales Klangerlebnis wie folgt auf:

• Rechter und linker vorderer Lautsprecher rechts und links vom Fernseher bzw. vor Ihr hem Hörplatz
  Center-Lautsprecher in der Mitte zwischen linkem und rechtem vorderen Laufsprecher
• Rechter und linker hinterer Laufsprecher rechts und links hinter ihren Hörplatz
• Subwoofer: Das menschliche Ohr kann die tiefen Töne des Subwoofoers nicht räumlich orten. Daher konnen Sie den Aufstellort des Subwoofoers frei wahren.

6.4. Lautsprecher und Subwoofer anschließen

Benutzen Sie die drei kürzeren Lautsprecherkabel, um

• den Center-Lautsprecher und
  den rechten und den linken vorderen Lautsprecher an den Subwoofer anzuschlieben.

Benutzen Sie die beiden langen Laufsprecherkabel, um

• den rechten und den linken hinteren Lautsprecher an den Subwoofer anzuschlieben.

Hinweis:

Die vier kleinen Laufsprecher sind identisch. Sie können jeder dieser Laufsprecher als vorderen oder hinteren Laufsprecher verwenden.

Benutzen Sie das Datenkabel, um den Center-Lautsprecher an den Subwoofer anzuschreiben.

1 Für den Anschluss der vorderen und hinteren Laufsprecher stecken Sie jeweils

das Ende der grauen Ader des Lautsprecherkabels in die rote Klemme und
das Ende der schwarzen Ader des Lautsprecherkabels in die schwarze Klemme

auf der Rückseite des Lautsprachers ein.

2 Stecken Sie dann

das Ende der grauen Ader des Lautsprecherkabels in die rote Klemme und
das Ende der schwarzen Ader des Lautsprecherkabels in die Schwarze Klemme

auf der Rückseite des Subwoofoers ein. Die einzelnen Lautsprecherkabel stecken Sie in folgende Klemmen ein:

die Kabel des rechten vorderen Lautsprechers in die mit FR bezeichnete Klemme
die Kabel des vorderen linken Laufsprechers in die mit FL bezeichnete Klemme
die Kabel des Center-Lautsprechers in die mit C be-zeichnete Klemme
die Kabel des hinteren rechten Laufsprechers in die mit SR bezeichnete Klemme
die Kabel des hinteren linken Lautsprechers in die mit SL bezeichnete Klemme

3 Für das Anschließlich des Center-Lautsprechers an den Subwoofer: Stecken Sie das Datenkabel in die DISPLAY LINK-Buchse auf der Subwoofer-Rückseite ein. Ziehen Sie anschließlich die beiden Schrauben am Stecker fest. Stecken Sie das andere Ende des Datenkabels in die Buchse auf der Center-Lautsprecher- Rückseite ein. Ziehen Sie zuletzt auch hier die beiden Schrauben am Stecker fest.
4 Stecken Sie nun das Netzkabel des Subwoofoers in eine Steckdose ein.
5 Stellen Sie den Netzschalter auf der Rückseite des Subwoofoers auf ON. Im Display des Center-Lautsprechers leuchtet die Anzeige STANDBY/MUTE.

6.5. Das Surroundsound-System an Audio-/Video-Geräte anschließen

Sie haben folgende Möglichkeit, das Surroundsound-System zu nutzen:

A Wiedergabe von 5.1.-Kanal-Surroundsound bei entsprechend ausgestatteten DVDs. Dazu muss das Surroundsound-System an einen DVD-Player angeschlossen werden, der über
- einen DTS- und/oder AC3-Decoder und
sechs Cinch-Audio-Ausgabe für vordere und hintere Lautsprecher, Center-Lautsprecher und Subwoofer

verfügt.

B Wiedergabe von simuliertem 5.1-Kanal-Surroundsound, wenn Seiten des angeschlossenen Audio-/Video-Gerätes nur Stereoton zur Verfügung stehen. Dies wird durch die sogenannte „Q-SOUND“-Funktion ermöglich.
C Wiedergabe von Stereoton eines angeschlossenen Audio-/Video-Gerätes.

An das Surroundsound-System konnen dazu folgende Audio-/Video-Geräte angeschlossen werden:

Fernseher
- Videorecorder
DVD-Player
HiFi-Anlagen
Computer

sowie vergleichbare Geräte. Audio-/Video-Geräte können auf folgende Arten an das Surroundsound-System angegeschlossen werden:

6.5.1. Anschlieben über 5.1-Kanal-Audioausgänge

Möchten Sie 5.1-Kanal-Surroundsound wiedergeben (von einer entsprechend ausgestatteten DVD), muss der DVD-Player über sechs Cinch-Buchsen als Audio-Ausgänge verfügen. Diese sind mein mit „5.1 Audio Out“, „5.1 Ch Audio Output" (oder ähnlich) bezeichnet. Alle sechs Cinch-Buchsen weisen außer dem die Bezeichnung des Audiokanals auf, dessen Signal sie ausgeben. Die Bezeichnungen lauten meist:

• für den Center-Lautsprecher: „C“, „Center“ oder ähnlich
  für die vorderen Laufsprecher:FL"FR"Front L"/'Front R" oderähnlich
• für die hinteren Laufsprecher: „SL“/„SR“, „Rear L“/„Rear R“ oder ähnlich
• für den Subwoofer: „SW“ „Subwoofer“ oder ähnlich

Hinweis:

Beachten Sie, dass nicht alle DVDs 5.1-Kanal-Surround-sound bieten. Informationen dazu finden Sie mein auf der DVD-Hülle, der DVD selbst oder beiliegenden Booklets.

1 Stecken Sie jeweils ein Cinchkabel (nicht im Lieferumfang enthalten, im Audio-/Video-Fachhandel erhältlich) in jeder der sechs Cinch-Buchsen des anzuschließlich DVDs-Players ein.
2 Stecken Sie das andere Ende der Cinchkabel in die entsprechenden Cinch-Buchsen auf der Rückseite des Subwoofoers ein:

das Kabel für den Center-Lautprecher in die mit C be-zeichnete Buchse
das Kabel für den vorderen linken Lautsprecher in die mit FL bezeichnete Buchse
das Kabel für den vorderen rechten Lautsprecher in die mit FR bezeichnete Buchse
das Kabel für den hinteren linken Lautsprecher in die mit SL bezeichnete Buchse
das Kabel für den hinteren rechten Laufsprecher in die mit SR bezeichnete Buchse
das Kabel für den Subwoofer in die mit SW bezeichnete Buchse

Hinweis:

Eventuell sind noch Einstellungen im internen Menu des DVD-Players nötig, damit die Tonwiedergabe über das Surroundsound-System Funktioniert. Ziehen Sie im Zweifelsfall die Bedienungsanleitung des DVD-Players zu Rate.

6.5.2. Anschlieben über zwei Cinch-Buchsen als Audioausgang

Wenn das an die Surroundsound-Anlage anzuschliebende Audio-/Video-Gerät nur über zwei Cinch-Buchsen als Audioausgang verfügbar:

1 Stecken Sie jeweils ein Cinchkabel in die Cinch-Buchsen ein.
2 Stecken Sie das andere Ende der Cinchkabel in eines der Buchsenpaare

AUX L/R
TVL/R
CDL/R

auf der Rückseite des Subwoofoers ein. Es spielte keine Rolle, welches der drei Buchsenpaare Sie benutzen. Mocht den Sie mehrere Audio-/Video-Geräe gleichzeitlich anschließen, ist es übersichtlicher, dies entsprechend der Buchsen-Bezeichnungen zu tun, d. h.:

• einen Fernseher an die mit TV bezeichneten Buchsen
• einen CD-Player/eine HiFi-Anlage an die mit CD bezeichneten Buchsen
  andere Geräte an die mit AUX bezeichneten Buchsen

anzuschlieben.

Hinweis:

Eventuell sind Einstellungen am angeschlossenen Audio-/Video-Gerät nötig, damit die Tonwiedergabe über das Surroundsound-System Funktioniert. Ziehen Sie im Zweifelsfall die Bedienungsanleitung des Audio-/Video-Gerätes zu Rate.

6.5.3. Anschlieben über Scart-/Euro AV-Buchse

Wenn das anzuschliebende Audio-/Video-Gerät über keinen der genannten Audioausgänge, aber über eine Scart-Buchse verfügt: Schlieben Sie das Gerät mit Hilfe eines Scart-Cinch-Adapterkabels an. Dies bietet sich z. B. an, wenn Sie den Ton eines Stereo-Fernsehers über die Surroundsound-Anlage wiedergeben möchten. Scart-Cinch-Adapterkabel sind im Audio-/Video-Fachhandel erhältlich.

Um das Audio-/Videogerät auf diese Weise anzuschreiben:

1 Stecken Sie den Scart-Stecker des Scart-Cinch-Adap-terkabels in die mit Scart-/Euro AV-Buchse des Audio-/ Video-Gerätes ein.
2 Stecken Sie die Cinchstecker des Scart-Cinch-Adapter-kabels in eines der Buchsenpaare

auf der Rückseite des Subwoofer's ein.

Hinweis:

Eventuell sind Einstellungen am angeschlossenen Audio-/Video-Gerät nötig, damit die Tonwiedergabe über das Surroundsound-System Funktioniert. Ziehen Sie im Zweifelsfall die Bedienungsanleitung des Audio-/Video-Gerätes zu Rate.

6.5.4. Anschlieben über Kopfhörerausgang

Wenn das anzuschliebende Audio-/Videoerat über kein den genannten Audioausgänge, aber über einen Kopfhörerausgang verfügt: Schließen Sie das Gerät mit Hilfe eines Klinke-Cinch-Adapterkabels an. Dies bietet sich auch an, wenn andere Ausgänge des Audio-/Video-Gerätes bereits belegt sind. Klinke-Cinch-Adapterkabel sind im Audio-/Video-Fachhandel erhältlich.

Um das Audio-/Videogerät auf diese Weise anzuschreiben:

1 Stecken Sie den Klinkenstecker des Klinke-Cinch-Adap-terkabels in die Kopfhörerbuchse des Audio-/Video-Gerätes ein.

Passst der Klinkenstecker des Adapterkabels nicht in die Kopfhörerbuchse des Audio-/Video-Gerätes: Verwenden Sie zusätzlich einen 3,5-auf-6,5 mm-Klinkenstecker-Adapter (im Audio-/Video-Fachhandel erhältlich). Diesen stecken Sie auf den Klinkenstecker am Adapterkabel auf.

2 Stecken Sie die Cinchstecker des Klinke-Cinch-Adap-terkabels in eines der Buchsenpaare

AUX L/R
TVL/R
CDL/R

auf der Rückseite des Subwooferers ein.

Hinweis:

Eventuell sind Einstellungen am angeschlossenen Audio-/Video-Gerät nötig, damit die Tonwiedergabe über das Surroundsound-System funktioniert. Ziehen Sie im Zweifelsfall die Bedienungsanleitung des Audio-/Video-Gerätes zu Rate.

Das Surroundsound-System ist jetzt betriebsbereit.

7. Das Surroundsound-System benutzen

Nachdem Sie

die Komponenten des Surroundsound-Systems an einem geeigneten Ort aufgestellt und
- sie mit den mitgelieferten Kabeln an den Subwoofer angeschlossen haben

die gewünschten Audio-/Video-Geräte mit den genannten Anschlussmöglichkeiten an das Surroundsound-System angeschlossen und
- den Subwoofer an das Stromnetz angeschlossen und eingeschaltet haben

konnen Sie das Surroundsound-System jetzt benutzen.

Dazu:

1 Schalten Sie das Audio-/Video-Gerät ein, das Sie an das Surroundsound-System angeschlossen haben. Falls nötig: Starten Sie die Wiedergabe des Mediums, dessen Ton Sie über das Surroundsound-System wiedergeben möchten.
2 Wahlen Sie mit der Fernbedienung des Surroundsound-Systems die Quelle, deren Ton Sie über das Surroundsound-System wiedergeben möchten:

Um 5.1-Kanal-Surroundsound von einem an das Surroundsystem angeschlossenen DVD-Player wiederzugeben:

1 Wenn der DVD-Player mit einem Scartkabel an den Fernseher angeschlossen ist: Stellen Sie die Lautstärke des Fernsehers zunachst auf den minimalen Wert ein.
2 Drücken Sie Taste DVD/5.1 auf der Fernbedienung. Im Display des Center-Lautsprechers leuchtet die Anzeige DVD/5.1. Der Ton wird nun über die vorderen Lautsprecher und den Subwoofer wiedergegeben.
3 Drücken Sie nacheinander die Tasten 5.1 EXT und Q.SOUND auf der Fernbedienung. Im Display des Center-Lautsprechers leucht den Anzeigen DVD/ 5.1, Q-SOUND und 5.1EXT. Der Ton wird nun über alle Lautsprecher und den Subwoofer des Surroundsound- Systems wiedergegeben.
4 Wenn Sie die Taste STE./3STE. auf der Fernbedienung drücken, erlischt die Anzeige Q-SOUND im Display. Der Ton wird nun wieder über die vorderen Laufsprecher und den Subwoofer widergegeben.

Drücken Sie die Taste STE./3STE. erneut, leuchten im Display die Anzeigen DVD/5.1, 3 STEREO und 5.1EXT. Der Ton wird über die vorderen und den Center-Lautsprecher sowie den Subwoofer wiedergegeben.

Um Stereoton von einem Audio-/Video-Gerät mit der Q-SOUND-Funktion des Surroundsound-Systems als simulierten Surroundsound wiederzugegeben:

1 Ist das Audio-/Video-Gerät, dessen Ton Sie über das Surroundsound-System wiedergeben möchten,
- an das Cinch-Buchsenpaar AUX angeschlossen: Drükken Sie die Taste AUX auf der Fernbedienung

• an das Cinch-Buchsenpaar TV angeschlossen: Drücken Sie die Taste TV auf der Fernbedienung
• an das Cinch-Buchsenpaar CD angeschlossen: Drücken Sie die Taste CD auf der Fernbedienung

2 Drücken Sie dann die Taste Q.SOUND. Die Q-SOUND-Funktion ist jetzt eingeschaltet. Mit der Q-SOUND-Funktion wird sechskanaliger Surroundsound simuliert, wenn nur zweikanaliger Ton zur Verfügung liegt. Der Stereoton wird dann über die vorderen, hinteren und den Center-Lautsprecher sowie den Subwoofer wie-dergegeben.
3 Um wieder auf reine Stereoton-Wiedergabe umzuschalten, drücken Sie einmal die Taste STE./3STE.

Drücken Sie die Taste STE./3STE. erneut, um die sogenannte „3-Stereo“-Funktion einzuschalten. Dabei wird der Stereoton über die vorderen und den Center-Lautsprecher sowie den Subwoofer wiedergegeben.

8. Funktionen während des Betriebs

Wird Ton eines angeschlossenen Audio-/Video-Gerätes über das Surroundsound-System wiedergegeben, stehen folgende Funktionen zur Verfügung:

8.1.Hauptlautstärke einstellen

Wenn Sie die Haupt-Lautstärke des Surroundsound-Systems einstellen, ändern Sie damit die Lautstärke aller Lautsprecher. Drücken Sie die Taste MAST.VOL +, um die Haupt-Lautstärke zu erhöhen. Drücken Sie die Taste MAST.VOL -, um die Haupt-Lautstärke zu verringern. Mit jedem Drucken der Tasten stellen Sie die Haupt-Lautstärke zwischen den Werten 00 (Ton aus) und 80 (maximale Lautstärke) ein.

8.2. Lautstärke einzeln der Laufsprecher einstellen

Sie können die Lautstärke

der hinteren Lautsprecher
des Center-Lautsprechers und
des Subwoofer

einzeln einstellen. Die aktuell eingestellte Lautstärke wird jeweils kurz im Display des Center-Lautsprechers eingeblendet.

Um die Lautstärke der hinteren Laufsprecher zu verändern: Drücken Sie die Taste SURR +, um die Lautstärke zu erhöhen. Drücken Sie die Taste SURR -, um die Lautstärke zu verringn. Mit jedem Drücken der Tasten

stellen Sie die Lautstärke zwischen den Werten -10 (minimale Lautstärke) und 10 (maximale Lautstärke) ein.

Um die Lautstärke des Center-Lautspechers zu verändern: Drücken Sie die Taste CENTER +, um die Lautstärke zu erhöhen. Drücken Sie die Taste CENTER -, um die Lautstärke zu verringn. Mit jedem Drücken der Tasten stellen Sie die Lautstärke zwischen den Werten -10 (minimale Lautstärke) und 10 (maximale Lautstärke) ein.
Um die Lautstärke des Subwoofoers zu verändern: Drücken Sie die Taste SW +, um die Lautstärke zu erhöhen. Drücken Sie die Taste SW -, um die Lautstärke zu verringern. Mit jedem Drücken der Tasten stellen Sie die Lautstärke zwischen den Werten -10 (minimale Lautstärke) und 10 (maximale Lautstärke) ein.

8.3. Basse und Höhen einstellen

Sie können die Intensität von Tieftönen (Bässen) und Hochtönen (Höhen) während der Ton-Wiedergabe verändern.

Um die Intensität der Bässe zu erhöhen, drücken Sie die Taste BASS+. Um die Intensität der Bässe zu verringern, drücken Sie die Taste BASS-. Mit jedem Drücken der Tassen stellen Sie die Intensität der Bässe zwischen den Werten -10 (minimale Intensität) und 10 (maximale Intensität) ein. Die aktuelle Einstellung wird jeweils kurz im Display des Center-Lautsprechers angezeigt.

Um die Intensität der Hochtöne zu erhöhen, drücken Sie die Taste TREBLE+. Um die Intensität der Hochtöne zu verringern, drücken Sie die Taste TREBLE-. Mit jedem Drücken der Tasten stellen Sie die Intensität der Hochtöne zwischen den Werten -10 (minimale Intensität) und 10 (maximale Intensität) ein. Die aktuelle Einstellung wird je weils kurz im Display des Center-Lautsprechers angezeigt.

8.4. Laufsprecher-Balance einstellen

Um die Ton-Wiedergabe an die räumlichen Gegebenheiten anzupassen, können Sie die Laufsprecher-Balance einstellen. Damit kann der Ton der vorderen Laufsprecher auf den linken oder rechten Laufsprecher verlagert werden.

Um den Ton auf den linken Lautsprecher zu verlagern, drücken Sie die Taste BALANCE.L. Um den Ton auf den rechten Lautsprecher zu verlagern, drücken Sie die Taste BALANCE.R. Mit jedem Drücken der Tasten stellen Sie einen Wert zwischen 00 und 15 ein. Der aktuell eingestellte Wert wird kurz im Display des Center-Lautsprechers angezeigt.

Drücken Sie die Taste BALANCE auf der Fernbedienung, um die eingestellte Verlagerung des Tons auf die linke/rechte Seite zugruckzunehmen. Im Display des Center-Lautsprechers wird kurz 0 angezeigt.

8.5. Surroundsound-System stumm schalten

Um die Ton-Wiedergabe über die Lautsprecher des Surroundsound-Systems stumm zu schalten: Drücken Sie einmal die Taste MUTE auf der Fernbedienung. Im Display des Center-Lautsprechers leuchtet die Anzeige STANDBY/ MUTE und die aktuell eingestellte Lautstärke blinkt.

Um die Ton-Wiedergabe wieder einzuschalten, drücken Sie die Taste MUTE erneut. Im Display des Center-Lautsprechers erlischt die Anzeige STANDBY/MUTE.

9. Reinigung des Surroundsound-Systems

Reinigen Sie die Gehäuse der Komponenten ausschließlich mit einem leicht feuchten Tuch und einem milden Spülmittel. Achten Sie darauf, dass bei der Reinigung keine Feuchtigkeit ins Innere der Komponenten gelangt! Tauchen Sie die Komponenten des Surroundsound-Systems insbesondere niemals in Wasser ein!

Achtung!

Dringt Feuchtigkeit in die Komponenten ein oder lauft Wasser hinein, können sie irreparabel beschädigt werden!

Warning!

Außerdem besteht in diesen Fall die Gefahr eines elektrischen Schlages!

10. Funktionstörungen beheben

10.1. Fernbedienung Funktioniert nicht

Mögliche Ursachen:

A Sind die Batterien der Fernbedienung mit der richtigen Polarität in das Batteriefach eingesetzt?
B Sind die Batterien der Fernbedienung verbraucht? Wechseln Sie beiden Batterien nötigenfalls aus.
C Befinden sich Hindernisse zwischen Fernbededierung und Center-Lautsprecher?
D Haben Sie sich beim Benutzen der Fernbedienung mehr als fünf Meter vom Center-Lautsprecher entfeft?

10.2.Kein Ton

Mögliche Ursachen:

A Ist das Surroundsound-System – wie in Kapitel 6. beschreiben – betriebsbereit?
B Ist das Surroundsound-System durch Drucken der Taste MUTE stummgeschaltet worden?
C Sind alle Kabelverbindungen zwischen

den Lautsprechern und dem Subwoofer
- dem Subwoofer und an diesen angeschlossenen Audio-/Video-Geräten

korrekt? Sind alle Stecker fest in die jeweiligen Buchseneingesteckt?

D Ist die Lautstärke von an das Surroundsound-System angeschlossenen Audio-/Video-Geräten laut genug eingestellt?
E Wurden an das Surroundsound-System angeschlossene Audio-/Video-Geräte stumm geschaltet?
F Haben Sie mit der Fernbedienung des SurroundsoundSystems eventuell nicht die Quelle gewählt, deren Ton Sie wiedergeben möchten? Beispiel: Sie möchten den Ton eines Audio-/ Video-Gerätes wiedergeben, das an das AUX-Buchsenpaar angeschlossen ist. Statt der Taste AUX haben Sie jedoch die Taste TV gedrückt. Der Ton des an das AUX-Buchsenpaar angeschlossenen Audio-/ Video-Gerätes wird dann nicht wiedergegeben.

A Ist das Surroundsound-System – wie in Kapitel 6. beschreiben – betriebsbereit?
B Verfügt der angeschlossene DVD-Player über sechs Cinch-Buchsen als Audio-Ausgänge? Sind alle sechs Audio-Ausgänge korrekt mit den sechs Audio-Eingangsbuchsen auf der Rückseite des Subwooferers verbunden?
C Sind alle Kabelverbindungen zwischen den Laufsprechern und dem Subwoofer korrekt? Sind alle Stecker fest in die jeweiligen Buchsen eingesteckt?
D Verfügt die DVD, deren Ton Sie über das Surroundsound-System wiedergeben möchten, über 5.1-Kanal-Surroundsound? Informationen dazu finden Sie bei DVDs z. B. mein auf der DVD-Hülle, der DVD selbst oder im Booklet der DVD.
E Müssen eventuell noch Einstellungen im internen DVD-Player-MENU vorgenommen werden? Ziehen Sie im Zweifelsfall die Bedienungsanleitung des jeweiligen Gerätes zu Rate.
F Haben Sie mit der Fernbedienung des SurroundsoundSystems DVD/5.1 als Quelle gewählt?

10.4. Andere Fehlfunktionen

Falls andere Fehlfunktionen auftreten:

1 Schalten Sie das Surroundsound-System aus, indem Sie die Taste STANDBY auf der Fernbedienung drükken. Stellen Sie anschließend den Netzschalter auf der Rückseite des Subwoofoers auf OFF.
2 Warten Sie zehn Sekunden. Stellen Sie dann den Netzschalter auf der Rückseite des Subwoofoers wieder auf ON. Prufen Sie, ob das Surroundsound-System nun Funktioniert.

Wenden Sie sich an einen unserer Service-Partner in Ihrer Nähe, wenn

die genannten Funktionstörungen sich nicht wie beschrieben beheben让他们 oder
- andere als die genannten Funktionstörungen auftreten.

Die Adressen unserer Service-Partner finden Sie auf der Garantiekarte. Die Garantiekarte liegt dem Surroundsound-System bei.

Achtung!

Öffnen Sie niemals die Gehäuse von Subwoofer, Center-, Front- und hinteren Lautsprechn! Sie enthalten keine vom Benutzer wartbaren Teile. Werden die Gehäuse geöffnet, so erlischt die Garantie!

Für Schaden durch

• Öffnend der Komponenten-Gehäuse und/oder
• Reparaturversuche, die nicht durch qualifiziertes Fachpersonal durchgefuhrt wurden

wirddeineHaftung/Gewahrleistungs übernommen!

Kompernaß Handelsgesellschaft mbH

Burgstraße 21

Kompernaß Handelsgesellschaft mbH

Burgstraße 21

1. Technische gegevens 4

1. Technische gegevens

10.1. Afstandsbediening functioneert nicht

Kompernaß Handelsgesellschaft mbH

Burgstraße 21
