BEDIENUNGSANLEITUNG Z 05895 Cleanmaxx

Bestimmungsgemäßer Gebrauch ____ 3

Sicherheitshinweise 4

Lieferumfang 7

Geräteübersicht 8

Grundlegende Funktionen ____ 9

Vor dem ersten Gebrauch 10

Funktionen 12

Benutzung 13

Reinigung und Wartungstätigkeiten ____ 14

Aufbewahrung 16

Fehlerbehebung 16

Technische Daten 18

Entsorgung 18

Symbolerklärung

Sicherheitshinweise:

Lesen Sie diese aufmerksam durch und halten Sie sich an sie, um Personen- und Sachschäden zu vermeiden.

Ergänzende Informationen

Sehr geehrte Kundin, sehr geehrter Kunde,

wir freuen uns, dass Sie sich für diesen Saugroboter entschieden haben.

Lesen Sie vor dem ersten Gebrauch des Gerätes die Anleitung sorgfältig durch und bewahren Sie sie zum späteren Nachlesen auf. Bei Weitergabe des Gerätes ist auch diese Anleitung mitzugeben.

Hersteller und Importeur übernehmen keine Haftung, wenn die Angaben in dieser Anleitung nicht beachtet werden.

Sollten Sie Fragen zum Gerät sowie zu Ersatz- / Zubehörteilen haben, kontaktieren Sie den Kundenservice über unsere Webseite:

Bestimmungsgemäßer Gebrauch

• Dieses Gerät ist zum Aufsaugen von normalem Hausstaub vorgesehen. Es ist nur für den privaten Gebrauch in Innenräumen und nicht für den gewerblichen Einsatz geeignet.
• Das Gerät ist nicht für Plüsch- / Hochfl orteppiche geeignet.
• Saugen Sie auf keinen Fall folgende Dinge auf:

-Flüssigkeiten oder nasse Stoffe (z. B. nasses Teppich-Shampoo)
–glühende Asche, Zigarettenkippen, Streichhölzer etc.
-chemische Substanzen (z.B. Säuren, Reinigungsmittel)
-brennbare oder entzündliche Stoffe
-sehr feinen Staub (z. B. Betonstaub) oder Toner
—spitze, harte Gegenstände, wie z. B. größere Glassplitter

- Nutzen Sie das Gerät nur wie in der Anleitung beschrieben. Jede weitere Verwendung gilt als bestimmungswidrig.

- Von der Gewährleistung ausgeschlossen sind alle Mängel, die durch unsachgemäße Behandlung, Beschädigung oder Reparaturversuche entstehen. Dies gilt auch für den normalen Verschleiß.

Sicherheitshinweise

Verletzungsgefahren

• Halten Sie Kinder und Tiere vom Gerät und Verpackungsmaterial fern. Es besteht Verletzungs- und Erstickungsgefahr!
• Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Reinigung und Benutzer-Wartung dürfen nicht durch Kinder durchgeführt werden.
• Kinder jünger als 8 Jahre und Tiere sind vom Gerät und der Anschlussleitung fernzuhalten.
  ■ Das Gerät ist kein Spielzeug!
• Batterien können beim Verschlucken lebensgefährlich sein. Bewahren Sie deshalb Batte rien und Fernbedienung für Kleinkinder unerreichbar auf. Wurde eine Batterie verschluckt, muss sofort medizinische Hilfe in Anspruch genommen werden.
• Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen und / oder sich mit dem Gerät verletzen. Sie dürfen sich nicht auf das Gerät setzen oder es als Rutscheauto verwenden.

Stromschlag- und Brandgefahr

Benutzen Sie das Gerät nicht, wenn leicht entzündliche Gase in der Luft vorhanden sind.
■ Tauchen Sie das Gerät niemals in Wasser oder andere Flüssigkeiten, da sonst die Gefahr eines elektrischen Schlages besteht.
- Berühren Sie das Gerät nicht mit feuchten Händen. Betreiben Sie es nicht im Freien oder in Räumen mit hoher Luftfeuchtigkeit.
■ Saugen Sie niemals Flüssigkeiten auf. Füllen Sie keine Flüssigkeiten in den Staubbehälter.
Lagern Sie das Gerät nur in trockenen Innenräumen.

5 DE

• Bei Schäden/Störungen (z. B. ungewöhnliche Geräusche, Geruch- oder Rauchentwicklung) schalten Sie das Gerät sofort aus.
• Tragen oder ziehen Sie niemals das Netzteil an dem Stromkabel, behandeln Sie das Stromkabel immer mit Achtsamkeit. Vermeiden Sie es, das Kabel in Türen einzuklemmen, über scharfe Kanten oder Ecken zu ziehen. Halten Sie das Kabel fern von heißen Flächen.
  Schließen Sie das Netzteil nur an eine Steckdose an, deren Netzspannung mit den Angaben auf dem Typenschild übereinstimmen. Die Steckdose muss auch nach dem Anschließen weiterhin gut zugänglich bleiben.
  Überprüfen Sie das Gerät im Interesse Ihrer eigenen Sicherheit vor jeder Inbetriebnahme auf Beschädigungen. Benutzen Sie das Gerät nur, wenn es keine Schäden aufweist!
• Nehmen Sie keine Veränderungen am Gerät vor. Tauschen Sie auch das Netzkabel nicht selbst aus. Lassen Sie Reparaturen am Gerät, Kabel und Stecker nur in einer Fachwerkstatt durchführen. Kontaktieren Sie ggf. den Kundenservice. Durch unsachge mäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.
  ■ Schalten Sie das Gerät aus und ziehen Sie den Netzstecker aus der Steckdose,

-bei Gewitter,

–bei Fehlern des Netzteils / der Ladestation,

– wenn Flüssigkeiten oder Fremdkörper in das Gerät gelangt sind,

–wenn Sie das Gerät längere Zeit nicht benutzen,

-wenn Sie das Gerät reinigen,

—wenn Sie die Batterien wechseln,

–bevor Sie das Zubehör auswechseln.

- Um den Netzstecker aus der Steckdose zu ziehen, immer am Stecker, nie am Kabel ziehen. Fassen Sie den Netzstecker nur mit trockenen Händen an.

DE 6

Gefahr durch Batterien

• Prüfen Sie vor dem Einlegen der Batterien, ob ihre Kontakte sauber sind, und reinigen Sie sie gegebenenfalls.
  ■ Verwenden Sie nur den in den technischen Daten angegebenen Batterietyp.
• Nehmen Sie die Batterie aus der Fernbedienung heraus, wenn diese verbraucht sind oder Sie das Gerät länger nicht benutzen. So vermeiden Sie Schäden, die durch Auslaufen entstehen können.
• Sollte eine Batterie/der Akku ausgelaufen sein, vermeiden Sie den Kontakt von Haut, Augen und Schleimhäuten mit der Batteriesäure. Bei Kontakt mit Batteriesäure spülen Sie die betroffenen Stellen sofort mit reichlich klarem Wasser aus und suchen Sie umgehend einen Arzt auf.
• Nehmen Sie eine(n) ausgelaufene(n) Batterie/Akku sofort aus dem Gerät. Reinigen Sie die Kontakte, bevor Sie eine(n) neue(n) Batterie / Akku einlegen.
• Batterien dürfen nicht geladen oder mit anderen Mitteln reaktiviert werden. Die Batterien und der Akku dürfen nicht auseinander genommen, ins Feuer geworfen, in Flüssigkeiten getaucht oder kurzgeschlossen werden.

Vermeiden von Material-, Sach- und Geräteschäden

Der Staubbehälter muss nach dem Auswaschen vollständig getrocknet sein, bevor er wieder eingesetzt werden darf.
Benutzen Sie das Gerät nur, wenn es vollständig zusammengebaut ist. Staubbehälter und Filter müssen eingesetzt sein.
■ Angeschlossene Kabel dürfen keine Stolpergefahr darstellen.
■ Stecken Sie nichts in die Öffnungen/Düse des Gerätes und achten Sie darauf, dass diese nicht verstopft sind.
- Lassen Sie das Gerät im Betrieb nicht unbeaufsichtigt, vor allem wenn sich Kinder und/oder Tiere in Ihrem Haushalt befinden.
■ Verwenden Sie nur Original-Zubehörteile des Herstellers.
- Bevor Sie das Gerät in Betrieb nehmen, müssen Sie dafür sorgen, dass der Boden von herumliegenden Gegenständen frei ist, die sich in den Bürsten oder der Düse verfangen oder

7 DE

das Gerät beim Reinigen aufhalten könnten. Stellen Sie sicher, dass sich das Gerät nicht in Kabeln oder Vorhängen verfangen kann. Es könnte sich z. B. im Kabel einer Tischlampe verfangen und diese vom Tisch herunterziehen.

■ Bei Schäden / Störungen schalten Sie das Gerät sofort aus.
- Bevor Sie das Gerät auf Verstopfungen überprüfen oder diese beseitigen, achten Sie darauf, dass es sich ausgeschaltet hat.
■ Stecken Sie keine Gegenstände in das Gerät. Es könnten stromführende Teile berührt werden.
- Wenn Flüssigkeiten oder Fremdkörper in das Gerät gelangt sind, schalten Sie es sofort aus. Vor einer erneuten Inbetriebnahme sollten Sie das Gerät überprüfen lassen.
■ Bewahren Sie das Gerät an einem trockenen Platz bei Temperaturen zwischen 0 und 40 °C auf.
- Niemals schwere Gegenstände auf das Gerät stellen.
- Niemals die Lüftungsöffnungen abdecken.
Schützen Sie das Gerät vor Hitze, offenem Feuer, direktem Sonnenlicht, Feuchtigkeit und Stößen. Lassen Sie das Gerät nicht fallen.
■ Versuchen Sie nicht, die Rollen mit Schmiermittel oder Öl zu schmieren. Danach würde Staub oder Schmutz verstärkt an den Rollen haften bleiben.

Lieferumfang

• 1 x Saugroboter
• 1 x Ladestation
• 1 x Netzstecker
• 1 x Fernbedienung
  • 1 x Reinigungsbürste
• 2 x 2 Seitenbürsten
• 2 x HEPA-Filter
• 2 x Staubfi Iter
  • 1 x Akku (fest eingesetzt)
  • 2 x 1,5 V-Batterien, Typ AAA

DE 8

Geräteübersicht

Oberseite

1 Griff vom Staubbehälter

4 Lüftung

2 Staubbehälter mit Filtern

5 Stoßdämpfer

3 Sensor

6 Start/Pause-Schalter

Unterseite

7 Seitenbürste zum Reinigen an Kanten

10 Akku
11 Düse und Gummilippe
12 Vorderrad
13 Ladekontakte

8 Sensor

9 Antriebsräder (rechts und links)

9 DE

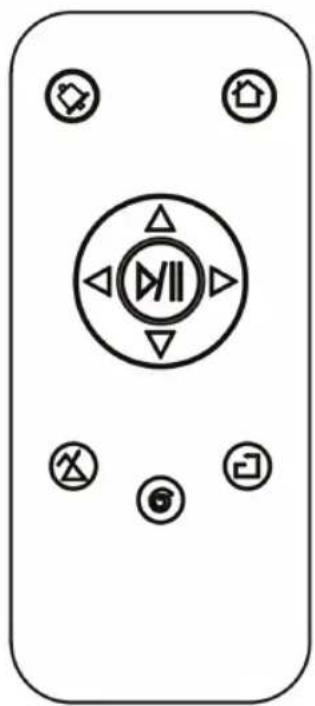

Fernbedienung

Um die Fernbedienung nutzen zu können, müssen Sie das Gerät zuerst über den Start/Pause-Schalter (6) aktivieren.

Start/Pause - Drücken Sie den Mittelknopf, um das Gerät zu starten oder, um das Gerät während des Saugvorgangs pausieren zu lassen.

Richtungstasten - Mit den Richtungstasten können Sie das Gerät manuell steuern.

Automatische Aufladung - Drücken Sie diese Taste, um dem Gerät mitzuteilen, dass es in die Ladestation fahren soll, um sich aufzuladen.

Timer - Drücken Sie diese Taste, um eine Zeit festzulegen, zu der das Gerät jeden Tag saugen soll (24-Stunden-Modus).

Saugmodus - Über diese Tasten können Sie den gewünschten Saugmodus auswählen. Dieser kann während des Betriebes nicht gewechselt werden. Wollen Sie den Modus wechseln, müssen Sie das Gerät pausieren.

Grundlegende Funktionen

• Dieser Saugroboter saugt losen Schmutz durch die Düse (11) auf. Zur effizienteren Reinigung verfügt er über Seitenbürsten (7) zum Reinigen an Wänden und Möbeln.
• Das Gerät reinigt den Fußboden, indem es beim Saugen in verschiedenen Mustern fährt.
• Mit den Richtungstasten können Sie den Saugroboter zusätzlich manuell lenken.
• Der Saugroboter verfügt über drei Saugmodi und kann zu einer festgelegten Zeit automatisch mit dem Saugen beginnen.
• Dank seiner Sensoren (3, 8) kann das Gerät eine Wand oder andere Hindernisse erkennen und seine Fahrtrichtung ändern.
  • Die Sensoren (3, 8) auf der Unterseite des Gerätes erkennen Stufen oder andere Senkungen, sodass das Gerät nicht hinunterfallen kann.
• Wenn der Akkustand niedrig ist, beginnt das Gerät automatisch die Ladestation zu suchen.

DE 10

Vor dem ersten Gebrauch

Bevor Sie das Gerät benutzen können, müssen Sie:

• den Lieferumfang auspacken und alle Transport- und Verpackungselemente entfernen,
• Batterien in die Fernbedienung einlegen,
  • die Seitenbürsten anbringen
  • die Ladestation aufstellen,
• den Akku des Gerätes aufl aden.

Lieferumfang auspacken

ACHTUNG!

- Halten Sie Kinder und Tiere vom Verpackungsmaterial fern. Es besteht Erstickungsgefahr!

• Packen Sie alle Teile aus und überprüfen Sie den Lieferumfang auf Vollständigkeit (siehe Kapitel „Lieferumfang“) und Transportschäden. Falls die Bestandteile Schäden aufweisen, verwenden Sie diese nicht (!), sondern kontaktieren Sie den Kundenservice.
• Entfernen Sie alle eventuellen Transportsicherungen und die Schutzfolie vom Display der Ladestation.

Batterien in die Fernbedienung einlegen

1. Öffnen Sie die Batteriefachabdeckung auf der Rückseite der Fernbedienung, indem Sie mit dem Daumen die Rastnase zusammendrücken und die Abdeckung hochklappen.
2. Legen Sie die Batterien in das Batteriefach ein. Achten Sie dabei auf die im Fach abgebildete Polarität (+ / -).
3. Setzen Sie die Batteriefachabdeckung wieder auf das Batteriefach und klappen Sie sie zu. Sie muss hörbar einrasten.

Wenn die Leistung der Fernbedienung nachlässt, müssen die Batterien ausgewechselt werden.

Seitenbürsten anbringen

1. Legen Sie das Gerät mit der Unterseite nach oben auf den Boden oder Tisch.
2. Setzen Sie die Seitenbürste (7) mit der Markierung R auf die Aufnahme am Gerät, an der die Markierung R steht.
3. Setzen Sie die Seitenbürste (7) mit der Markierung L auf die Aufnahme am Gerät, an der die Markierung L steht.
4. Die Seitenbürsten (7) müssen hörbar einrasten.

11 DE

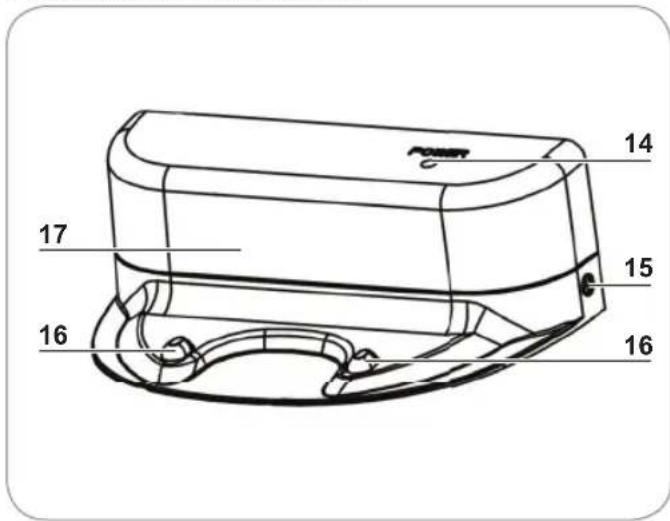

Ladestation aufstellen

14 Kontrollleuchte
15 Anschluss für den Netz- stecker
16 Ladekontakte
17 Sensor

ACHTUNG!

• Lassen Sie das Netzteil nicht für einen längeren Zeitraum angeschlossen. Trennen Sie es nach dem Ladevorgang vom Netz, wenn Sie keinen automatischen Start (Timer) wünschen.
  ■ Halten Sie die Ladestation und das Gerät von Heizkörpern oder anderen Wärmequellen sowie von direktem Sonnenlicht fern.
  Die Ladekontakte am Gerät (13) und an der Ladestation (16) sollten stets frei von Staub und sauber sein, damit der Akku aufgeladen werden kann. Wischen Sie sie deshalb regelmäßig mit einem trockenen, weichen Tuch ab.

• Platzieren Sie die Ladestation auf einem sauberen, ebenen Fußboden mit ihrer Rückseite an einer Wand und in der Nähe einer Steckdose. Beachten Sie auch bei der Standortwahl, dass der Saugroboter am Ende des Reinigungszyklus einen freien Rückweg zur Ladestation haben muss. Vor der Ladestation muss ca. 1,5 bis 2 m Freiraum sein, es sollten sich davor keine Möbel oder andere Behinderungen befi nden. Der Sensor(17) darf nicht verdeckt sein. Zudem sollten sich keine reflektierenden Objekte (z.B. Spiegel) hinter oder neben der Ladestation befinden, um den Sensor (17) nicht abzulenken.

• Schließen Sie das Netzteilkabel an der Ladestation an und stecken Sie dann den Netzstecker des Netzteils in eine gut zugängliche Steckdose. Sorgen Sie dafür, dass ggf. überschüssiges Kabel nicht vor der Ladestation liegt, damit das Gerät beim Andocken nicht behindert wird und das Kabel keine Stolpergefahr darstellt!

Akku aufl aden

• Laden Sie den Akku des Gerätes nicht an verschmutzten oder feuchten Orten auf und achten Sie darauf, dass die Raumtemperatur zwischen 15°C und 35°C liegt.
• Den Akku alle paar Monate vollständig entladen und danach wieder aufladen. Das Gerät zum Entladen des Akkus bei vom Netz getrennter Ladestation ohne Kabel bis zum Stillstand verwenden. Anschließend Akku aufladen.

DE 12

- Das Gerät zeigt an, ob der Akku voll, halbvoll oder fast leer ist. Der Start/Pause-Schalter (6) leuchtet im Betrieb entweder blau (Akku voll), pink (Akku halbvoll) oder rot (Akku fast leer).

Den Ladezustand des Akkus können Sie an der Kontrollleuchte (14) auf der Ladestation erkennen: Leuchtet die Kontrollleuchte (14) rot, wird der Akku noch aufgeladen, blinkt sie, ist das Gerät betriebsbereit.

Es dauert vor dem ersten Gebrauch, oder wenn das Gerät lange nicht benutzt wurde, ca. 6 bis 8 Stunden, später ca. 3 bis 4 Stunden, bis ein leerer Akku vollständig aufgeladen ist. Seine volle Leistungsfähigkeit erreicht der Akku nachdem er zwei bis dreimal voll ent- und wieder aufgeladen wurde.

Wenn der Akku vollständig leer ist und das Gerät nicht zur Ladestation fahren kann, muss es an die Ladestation gestellt werden.

Aufl aden über die Ladestation

Wenn die Akkuleistung des Saugroboters während des Betriebes zu schwach wird, fährt er zur Ladestation, wo der Akku automatisch wieder aufgeladen wird. Hierzu muss die Ladestation am Stromnetz angeschlossen sein (siehe Kapitel „Ladestation“).

Falls das Gerät die Ladestation nicht findet, weil z. B. der Raum zu groß ist, und stehen bleibt, sollten Sie „nachhelfen“. Lenken Sie das Gerät mit Hilfe der Richtungstasten auf der Fernbedienung zur Ladestation oder stellen Sie es an die Ladestation.

Lassen Sie die Ladestation, während das Gerät saugt, an das Stromnetz angeschlossen, damit es hier automatisch andocken und für die nächste Reinigung wieder aufgeladen werden kann. Um sicherzustellen, dass das Gerät auch richtig an den Ladekontakten anliegt, überprüfen Sie nach dem Andocken, ob die Kontrollleuchte (14) der Ladestation rot ist.

Wenn das Gerät an der Ladestation angedockt hat, fängt es automatisch an, sich aufzuladen. Die Kontrollleuchte (14) an der Ladestation schaltet von grün auf rot. Der Start/Pause-Schalter (6) auf dem Gerät leuchtet blau-rot auf. Das Gerät schaltet sich nach einigen Minuten automatisch aus, lädt den Akku jedoch weiter auf. Leuchtet die Kontrollleuchte (14) an der Ladestation rot, wird der Akku noch aufgeladen, blinkt sie, ist das Gerät betriebsbereit.

Mit der 📋-Taste auf der Fernbedienung können Sie dem Gerät mitteilen, dass es in die Ladestation fahren soll, um sich aufzuladen.

Funktionen

Das Gerät verfügt über drei verschiedene Saugmodi. Diese Modi können Sie über die Menütaste auf dem Gerät oder über die entsprechenden Tasten auf der Fernbedienung auswählen.

Mit den Richtungstasten können Sie den Saugroboter zusätzlich manuell lenken.

Das Gerät saugt in jedem Modus so lange, bis der Akku schwach wird. Dann sucht es automatisch die Ladestation.

Der Saugroboter verfügt über die folgenden Saugmodi:

Reinigungsmodus - Zufall: Der Saugroboter fährt so lange geradeaus, bis er auf ein Hindernis trifft, dann schert er aus und fährt in eine andere Richtung geradeaus weiter.

13 DE

Reinigungsmodus - Spirale: Der Saugroboter fährt zuerst von innen nach außen in einer größer werdenden Spirale. Anschließend fährt er von außen nach innen in einer kleiner werdenden Spirale. Wenn er am Ausgangspunkt angekommen ist, sucht er sich einen neuen Bereich und beginnt von vorn.

Reinigungsmodus - Kante: Der Saugroboter fährt so lange geradeaus, bis er auf eine Kante (z.B. Wand, Möbelstück) trifft, dann fährt er gerade an dieser lang bis er auf die nächste Kante trifft.

Timer-Funktion

- Wenn Sie den Timer nicht wieder deaktivieren und das Gerät aufgeladen ist, startet es immer zur eingestellten Zeit mit dem Reinigungsvorgang. -Mit der Timer-Funktion saugt das Gerät im Zufall-Modus.

Sie können den Saugroboter so programmieren, dass er zu einer gewünschten Zeit mit dem Staubsaugen beginnt.

1. Schalten Sie das Gerät mit dem Start/Pause-Schalter (6) auf dem Gerät in den Stand-By-Modus.
2. Drücken sie die Taste ☐ auf der Fernbedienung zu der Uhrzeit, zu der das Gerät jeden Tag saugen soll.
3. Es ertönt ein Signalton, der Start/Pause-Schalter (6) leuchtet rot auf und das Gerät beginnt mit dem Saugvorgang.
4. Wenn Sie das Gerät nun außerhalb der Timer-Einstellung auf Stand-By schalten, leuchtet der Start/Pause-Schalter (6) rot.
5. Um den Timer zu deaktivieren, schalten Sie das Gerät in den Stand-By-Modus und drücken Sie erneut auf die Taste ☑ auf der Fernbedienung. Der Timer ist nun deaktiviert und der Start/Pause-Schalter (6) leuchtet blau.

Benutzung

Den Raum vorbereiten

ACHTUNG!

• Wenn Sie das Gerät in einem Raum zum ersten Mal benutzen, beobachten Sie es dabei, um evtl. Hindernisse entfernen zu können, damit das Gerät effektiv den ganzen Raum reinigen kann.
  Das Gerät ist nicht für Plüsch-/Hochflorteppiche geeignet.

- Räumen Sie den Boden von herumliegenden Gegenständen frei, die sich in den Bürsten oder der Düse verfangen oder das Gerät beim Reinigen aufhalten könnten. Lassen Sie insbesondere keine Plastiktüten auf dem Boden liegen.

• Sorgen Sie dafür, dass dem Gerät keine Kabel, Kordeln oder Fransen, z.B von Gardinen, Tischdecken oder Teppichen, zugänglich sind. Falten Sie ggf. die Teppichkanten mit Fransen unter den Teppich.
• Entfernen Sie alle Gegenstände, die umgestoßen werden könnten (z. B. Vasen, kleine Lampen, Dekorationsartikel).

DE 14

• Der Abstand zwischen zwei Objekten (z. B. Wand und Regal) muss mindestens 40 cm betragen, damit das Gerät durchkommen kann.
• Das Gerät kann unter Möbelstücken, unter die es gerade noch passt, stecken bleiben. Versperren Sie den Weg z. B. mit Blumentöpfen, die schwer genug sind, dass sie nicht umgestoßen werden können.

Das Gerät bedienen / Manueller Start

ACHTUNG!

Trennen Sie die Ladestation nicht vom Netz, während das Gerät arbeitet, damit es zu ihr zurückkehren kann, wenn die Akkuleistung schwach wird.
- Findet das Gerät die Ladestation nicht, bleibt es stehen und geht in den Stand-by-Modus über. Es muss dann an die Ladestation gestellt werden.

1. Stellen Sie sicher, dass der Staubbehälter (2) leer, das Gerät frei von Verunreinigungen (siehe Kapitel „Reinigung und Wartungstätigkeiten“) und der Akku aufgeladen ist.
2. Schalten Sie das Gerät ein, indem Sie auf den Start/Pause-Schalter (6) auf dem Gerät drücken. Es ertönt ein Signalton und der Schalter leuchtet rot - blau - rot auf.
3. Drücken Sie die gewünschte Funktionstaste auf der Fernbedienung (siehe Kapitel „Funktionen“). Daraufhin beginnt der Saugroboter mit dem gewählten Saugmodus. Es ertönt ein Signalton und der Start/Pause-Schalter (6) leuchtet blau auf.
4. Um den Saugroboter anzuhalten, drücken Sie die Taste M es ertönt ein Signalton und der Start/Pause-Schalter (6) leuchtet wieder rot auf. Das Gerät beendet den Saugvorgang und geht automatisch in den Stand-By-Modus.
5. Wenn der Akku zu schwach ist, lassen Sie das Gerät in der Ladestation aufladen.
6. Lassen Sie das Gerät mit Hilfe der 📋-Taste zurück zur Ladestation fahren oder stellen Sie es zurück, damit es erneut mit der Akkuladung beginnen kann.
7. Ist kein automatischer Start (Timer) aktiviert, ziehen Sie den Netzstecker der Ladestation aus der Steckdose. Das Gerät schaltet sich nach wenigen Minuten selbst aus und der Start/Pause-Schalter (6) erlischt.
8. Leeren Sie nach jeder Benutzung den Staubbehälter (2) und entfernen Sie evtl. Verunreinigungen (siehe Kapitel „Reinigung und Wartungstätigkeiten“).

• Wenn Sie das Gerät über die Fernbedienung einstellen wollen, achten Sie darauf, dass Sie sich nicht in direkter Nähe zu einer Infrarot Quelle (z. B. der Ladestation) befinden, diese könnte die Fernbedienung stören.
  – Die Fernbedienung funktioniert nur in einem Umkreis von ca. 4 m Abstand zum Gerät.

Reinigung und Wartungstätigkeiten

ACHTUNG!

• Bei Reinigungs- und Wartungstätigkeiten darf das Gerät nicht an das Stromnetz angeschlossen und muss ausgeschaltet sein!
  Lediglich der Staubbehälter darf abgespült werden. Das Gerät selbst, die Filter oder die Fernbedienung dürfen weder ins Wasser noch in andere Flüssigkeiten getaucht

15 DE

werden. Achten Sie darauf, dass alle Teile vollständig trocken sind, bevor Sie den Staubbehälter wieder in das Gerät einsetzen!

Keiner der Bestandteile des Robotersaugers ist wasch- oder geschirrspülmaschinen- geeignet!
■ Verwenden Sie zum Reinigen keine ätzenden oder scheuernden Reinigungsmittel. Diese können die Oberfläche beschädigen.

Stellen Sie nach und vor jedem Gebrauch sicher, dass

• die Düse (11) und die Lüftungsöffnungen (4) frei sind,
• die Sensoren (3, 8) des Gerätes frei von Staub o.Ä. sind,
• die Seitenbürsten (7) nicht verheddert und frei von Haaren oder Fäden sind,
- keine Haare, Fäden o. Ä. um die Räder (9, 12) gewickelt sind.

Die Seitenbürsten (7) dürfen mit warmem Wasser gereinigt werden.

Gehäuse reinigen

1. Entfernen Sie groben Schmutz vom dem Gerät.
2. Wischen Sie die Gummilippe an der Düse (11) mit einem feuchten Tuch ab.
3. Wischen Sie das Gehäuse bei Bedarf lediglich mit einem feuchten Tuch ab.

Staubbehälter leeren und Filter säubern

Für eine gute Leistung des Gerätes sollten Sie nach jedem Gebrauch den Staubbehälter leeren und die Filter säubern.

• Die Filter können ausgeklopft und/oder mit der mitgelieferten Reinigungsbürste ausgebürstet werden.
• Der Staubbehälter (2) kann mit Wasser ausgespült werden.

1. Klappen Sie den Griff vom Staubbehälter (1) nach oben und ziehen Sie den Staubbehälter (2) daran aus dem Gerät heraus.

1. Öffnen Sie den Staubbehälter (2), indem Sie die Rastnase nach vorne klappen und hochdrücken.
2. Entleeren Sie den Staubbehälter (2) über einem Mülleimer.
3. Säubern Sie auch den HEPA- und Staubfilter nach jedem Gebrauch. Diese befinden sich im Staubbehälter (2).

DE 16

1. Lösen Sie die beiden Rastnasen an der Seite und nehmen Sie den Staubfilter vom HEPA-Filter ab.
2. Entfernen Sie groben Schmutz über einem Mülleimer.
3. Setzen Sie beide Filter wieder ein. Achten Sie beim Einsetzen darauf, dass die Filter korrekt sitzen!
4. Reinigen Sie den Staubbehälter (2) bei Bedarf mit klarem, warmem Wasser. Lassen Sie ihn anschließend vollständig trocknen, bevor Sie ihn wieder ins Gerät einsetzen. Achten Sie beim Einsetzen darauf, dass der Staubbehälter (2) korrekt im Staubbehälterfach sitzt und der Griff (1) nach unten geklappt ist.

Seitenbürsten ersetzen

Sollten die Seitenbürsten (7) verschlissen sein, müssen sie ersetzt werden. Im Lieferumfang fi nden Sie zwei Ersatz-Seitenbürsten.

1. Entfernen Sie groben Schmutz von der Unterseite des Gerätes.
2. Legen Sie das Gerät mit der Unterseite nach oben auf den Boden oder Tisch.
3. Ziehen Sie die Seitenbürsten (7) von den Achsen ab.
4. Reinigen Sie ggf. die Bürstenfächer.
5. Setzen Sie die neuen Seitenbürsten (7) auf die Achsen. Sie müssen hörbar einrasten.

Aufbewahrung

• Lagern Sie auch das Gerät und übriges Zubehör an einem trockenen, kühlen, vor Sonne geschütztem Ort und außerhalb der Reichweite von Kindern und Tieren.
• Nehmen Sie die Batterien aus der Fernbedienung, wenn Sie das Gerät über einen längeren Zeitraum nicht benutzen.

Fehlerbehebung

Sollte das Gerät nicht ordnungsgemäß funktionieren, überprüfen Sie zunächst, ob Sie ein Problem selbst beheben können.

Versuchen Sie nicht, ein defektes elektrisches Gerät eigenständig zu reparieren!

Problem Mögliche Ursache/Lösung
Das Gerät funktioniert nicht.	Ist der Akku aufgeladen?
Das Gerät reagiert nicht auf die Fernbedienung.	Zielen Sie mit der Fernbedienung genau auf das Gerät? Befi nden sich Hindernisse zwischen der Fernbedienung und dem Saugroboter?Ist der Abstand zwischen Fernbedienung und Gerät zu groß?Sind die Batterien der Fernbedienung zu schwach oder falsch eingelegt?Ist der Akku aufgeladen? Überprüfen Sie, ob sich das Gerät einschalten lässt.

17 DE

Problem Mögliche Ursache/Lösung
Der Akku des Gerätes wird nicht geladen.	Ist das Gerät richtig an die Ladestation angedockt?Sind die Kontakte am Gerät und an der Ladestation sauber?Ist die Kontrollleuchte der Ladestation an? Wird sie mit Strom versorgt?
Die Kontrollleuchte der Ladestation ist aus.	Prüfen Sie, ob sie richtig an das Netzteil und dieses korrekt an die Steckdose angeschlossen ist.Ist die Steckdose defekt? Probieren Sie eine andere Steckdose.Überprüfen Sie die Sicherung Ihres Netzanschlusses.
Die Saugleistung ist zu schwach.	Ist die Düse verstopft, der Staubbehälter voll oder die Filter verschmutzt?
Das Gerät hält an, bleibt aber eingeschaltet.	Überprüfen Sie, ob die Räder oder die Seitenbürsten blockiert sind.Ist die Düse verstopft, der Staubbehälter voll oder die Filter verschmutzt?
Das Gerät dreht sich um die eigene Achse.	Ist ein Rad blockiert?
Das Gerät fährt ständig zurück zur La-destation bzw. ändert ständig die Richtung.	Sind der Sensor vorne oder die Sensoren unten am Gerät verschmutzt? Reinigen Sie diese.
Das Gerät fi ndet die Ladestation nicht.	Sind die Sensoren der Ladestation abgedeckt oder verschmutzt? Befi nden sich Möbel oder andere Behinderungen vor der Ladestation? Vor der Ladestation muss 1,5 bis 2 m Freiraum sein, damit das Signal das Gerät erreichen kann.Stellen Sie sicher, dass die Ladestation an das Stromnetz angeschlossen ist.Ist der Raum zu groß, sodass das Signal das Gerät nicht mehr erreicht? In diesem Fall müssen Sie das Gerät selbst an die Ladestation stellen.
Das Gerät verlässt zur programmierten Zeit nicht die Ladestation.	Ist der Akku aufgeladen? Überprüfen Sie, ob sich das Gerät einschalten lässt.

Gerätealarm

Sollte während der Reinigung ein Fehler (z. B. ein Rad ist blockiert oder hat keinen Bodenkontakt mehr, die Sensoren haben keinen Bodenkontakt mehr etc.) auftreten, ertönt ein Signal und das Gerät bleibt stehen. Schalten Sie das Gerät mit der Taste in den Stand-by-Modus und entfernen Sie den Fehler (entfernen Sie das Hindernis, wie z. B. Kabel o. Ä., reinigen Sie die Sensoren, heben Sie das Gerät hoch und stellen Sie es an anderer Stelle wieder auf den Boden etc.).

DE 18

Technische Daten

Gerät

Modellnummer: VR301

Artikelnummer: Z 05895

Durchmesser: 30 cm

Höhe: 57 mm

Akku: 10,8 V;

Akkukapazität: 2200 mAh

Akkuladedauer: 3 – 4 Stunden

Betriebsdauer

-ca. 80 - 100 Minuten auf Hartböden

- ca. 40 - 50 Minuten auf Teppichböden

Spannungsversorgung Ladestation: 14.0 V DC, 1,0 A

Spannungsversorgung Fernbedienung: 3 V DC (2 x 1,5 V Batterien Typ AAA)

Kundenservice/

Importeur:

DS Produkte GmbH

Am Heisterbusch 1

19258 Gallin

Deutschland

Tel.: [phone]

(0 - 30 Ct./Min. aus dem dt.

Festnetz, Mobilfunkpreise können abweichen.)

Netzteil

Modellnummer: GQ15-140100-AG

Spannungsversorgung: 100 - 240 V\~ 50/60 Hz

Schutzklasse: II

CE

Entsorgung

Das Verpackungsmaterial ist wiederverwertbar. Entsorgen Sie die Verpackung umweltgerecht und führen Sie sie der Wertstoffsammlung zu.

Entsorgen Sie das Gerät umweltgerecht. Es gehört nicht in den Hausmüll. Entsorgen Sie es an einem Recyclinghof für elektrische und elektronische Altgeräte. Nähere Informationen erhalten Sie bei Ihrer örtlichen Gemeindeverwaltung.

Akkus und Batterien sind vor der Entsorgung des Gerätes zu entnehmen und getrennt vom Gerät zu entsorgen. Im Sinne des Umweltschutzes dürfen Batterien und Akkus nicht über den normalen Hausmüll entsorgt werden, sondern müssen an entsprechenden Sammelstellen abgegeben werden. Beachten Sie außerdem die geltenden gesetzlichen Regelungen zur Batterieentsorgung.

19 DE

Akku entnehmen/einsetzen

ACHTUNG!

- Öffnen Sie das Akkupack auf keinen Fall!

Um den Akku aus dem Gerät zu entnehmen, gehen Sie bitte wie folgt vor:

• Lösen Sie die zwei Schrauben und klappen Sie die Akkufach abdeckung auf.
• Ziehen Sie das Akkupack hoch und lösen Sie die Steckverbindung, indem Sie auf die Rastnase drücken.
• Entsorgen Sie den Akku entsprechend der gesetzlichen Regelung zur Batterieentsorgung.

- Wenn Sie einen neuen Akku in das Gerät einlegen wollen, stecken Sie die Stecker fest und legen Sie ihn in das Akkufach. Schließen Sie die Akkufachabdeckung und schrauben Sie die zwei Schrauben wieder fest.

Alle Rechte vorbehalten.

EN

20

Content

Proper use 20

Safety notes 21

Product contents 24

Device overview 24

Basic functions 26

Before first use 26

Functions 29

Use 30

Technische gegevens 68

Verwijdering 68

Artikelnummer: Z 05895

Diameter: 30 cm

Hoogte: 57 mm

Accu: 10,8 V;

Vermogen van de accu: 2200 mAh
