Produkttyp	Kühlschrank
Marke	Daewoo
Modell	FRN-Q19D3S
Gesamtkapazität	538 L
Kühlschrankkapazität	360 L
Gefrierkapazität	178 L
Energieeffizienzklasse	A+
Jährlicher Energieverbrauch	300 kWh/Jahr
Geräuschpegel	42 dB
Abmessungen (H x B x T)	178 x 90 x 75 cm
Gewicht	85 kg
Stromversorgung	220–240 V, 50 Hz
Innenbeleuchtung	LED
Kältemittel	R600a
Abtauung	Automatisch (No Frost)
Hauptfunktionen	Kühlen, Gefrieren, Wasserausgabe (optional)
Fächer	Ablagen, Türablagen, Gemüsefach, Gefrierschubladen
Sicherheit	Türwarner
Pflege und Reinigung	Mit einem weichen Tuch und Seifenwasser reinigen
Reparierbarkeit	Ersatzteile verfügbar (Reparaturindex nicht mitgeteilt)

Häufig gestellte Fragen - FRN-Q19D3S DAEWOO

Wie stelle ich die Temperatur des Kühlschranks Daewoo FRN-Q19D3S ein?

Verwenden Sie das Touch-Bedienfeld an der Vorderseite. Drücken Sie auf Fridge, um die Temperatur zwischen 1 °C und 7 °C einzustellen, und auf Freezer für den Gefrierer zwischen -15 °C und -24 °C.

Was tun, wenn der Kühlschrank nicht kühlt?

Überprüfen Sie, ob der Stecker eingesteckt ist und die Betriebsanzeige leuchtet. Stellen Sie sicher, dass die Umgebungstemperatur 43 °C nicht überschreitet. Wenn das Problem weiterhin besteht, wenden Sie sich an den Daewoo-Kundendienst.

Wie reinige ich das Innere des Kühlschranks?

Trennen Sie das Gerät vom Stromnetz, entnehmen Sie die Lebensmittel und die Ablagen. Reinigen Sie mit einem weichen, in warmem Wasser und mildem Seifenmittel getränkten Tuch. Spülen und trocknen Sie alles gründlich, bevor Sie es wieder in Betrieb nehmen.

Warum bildet sich Eis im Gefrierfach?

Das Modell FRN-Q19D3S ist mit der No-Frost-Technologie ausgestattet, die die Bildung von Reif verhindert. Wenn Sie dennoch Reif feststellen, überprüfen Sie, ob die Tür richtig geschlossen ist und die Dichtungen in gutem Zustand sind.

Wie wechsle ich den Wasserfilter?

Finden Sie den Filter im Inneren des Kühlschrankfachs (oben rechts). Drehen Sie ihn um eine Vierteldrehung gegen den Uhrzeigersinn, um ihn zu entfernen. Setzen Sie den neuen Filter ein und drehen Sie ihn im Uhrzeigersinn bis zum Anschlag.

Der Kühlschrank macht ein ungewöhnliches Geräusch, ist das normal?

Einige Geräusche sind normal: Klicken des Kompressors, Gurgeln des Kältemittels oder Lüftung. Wenn das Geräusch plötzlich laut oder unregelmäßig wird, überprüfen Sie, ob das Gerät waagerecht steht und keine Hindernisse vorhanden sind.

Wie lange nach der Installation kann ich Lebensmittel einlegen?

Warten Sie mindestens 2 Stunden nach dem Anschließen, damit sich die Temperatur stabilisiert. Vermeiden Sie es, die Tür in den ersten 24 Stunden häufig zu öffnen.

Wie taue ich den Gefrierschrank ab?

Dieses Modell ist No Frost, ein manuelles Abtauen ist nicht erforderlich. Falls ein Abtauen notwendig ist, trennen Sie das Gerät vom Netz, entnehmen Sie die Lebensmittel und lassen Sie die Tür offen, bis das Eis geschmolzen ist.

Wo finde ich die Seriennummer meines Kühlschranks?

Die Seriennummer befindet sich auf einem Etikett im Inneren des Kühlschrankfachs, normalerweise an der linken Wand oder über dem Gemüsefach.

Welche Lebensmittel können im Gemüsefach aufbewahrt werden?

Das Gemüsefach ist für frisches Obst und Gemüse konzipiert. Es hält eine hohe Luftfeuchtigkeit, um deren Frische zu bewahren. Vermeiden Sie es, stark riechende Lebensmittel darin zu lagern.

BEDIENUNGSANLEITUNG FRN-Q19D3S DAEWOO

DAEWOO

ELECTRONICS

EN User guide manual

FR Notice d'emploi

DE Benutzerhandbuch

FRN-Q19D..

FRN-Q19F..

EN 1

FR 22

NL 44

DE 66

Entsorgung von gebrauchten elektrischen und elektronischen Geräten

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Materialrecycling hilft den Verbrauch von Rohstoffen zu verringern. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrer Gemeinde, den kommunalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Sicherheitswarnung

Dieser Kühlschrank enthält als Kühlmittel (R600a), eine kleine Menge eines natürlichen und umweltverträglichen Gases Isobutan, welches brennbar ist. Beim Transport und Installation des Kühlschranks müssen Sie darauf achten, dass keine Teile des Kühlkreislaufes beschädigt werden. Ein aus dem Kühlkreislauf austretendes Kühlmittel kann sich entzünden oder Augenverletzungen hervorrufen. Wird eine Leckage des Kühlmittels festgestellt, müssen Sie offenes Feuer und alle zum Entzünden vorhandenen Quellen vermeiden und den Raum, in dem sich der Kühlschrank befindet, für einige Minuten lüften.

Zur Vermeidung der Bildung eines entzündlichen Luft-Gas-Gemisches, wenn eine Leckage im Kühlkreislauf auftritt, muss die Mindestgröße des Raumes, in dem dieser Kühlschrank aufgestellt wird, entsprechend der folgenden Angaben betragen. Der Raum muss pro 8 g der Kühlmittelflüssigkeit im Innern des Gerätes 1 m³ groß sein. Die Menge des Kühlmittels in Ihrem Kühlschrank ist auf dem Typenschild im Innern des Gerätes angegeben. Stellen Sie niemals einen Kühlschrank auf, der irgendwelche Beschädigungen aufweist. Konsultieren Sie im Zweifelsfalle Ihren Händler.

Erfüllung der RoHS-Richtlinie 2011/65/EU

Dieses Produkt enthält keine Stoffe (Stoffe: Pb, Cd, Cr+6, Hg, PBBs und PBDEs), für die in der RoHS-Richtlinie 2011/65/EU Beschränkungen bestehen.

RAUMTEMPERATUR BEOBACHTEN

Die Klimaklasse finden Sie auf dem Typenschild, das sich außen an der Rückseite oder hinter der Gemüseschale im Gerät befindet, oder bei den technischen Angaben. Das Gerät muss so aufgestellt werden, dass der Netzstecker zugänglich ist. Die nachstehende Tabelle zeigt, welche Umgebungstemperatur welcher Klimaklasse zugeordnet ist:

Klimatische Kategorie	der Umgebungstemperatur von... bis
SN + 10°C bis	+ 32°C
N + 16°C bis	+ 32°C
ST + 16°C bis	+ 38°C
T + 16°C bis	+ 43°C

HINWEIS

Die Innentemperatur kann durch einige Faktoren beeinträchtigt werden, wie z.B. vom Standort des Kühlschranks, von der Umgebungstemperatur und von der Häufigkeit der Türöffnung.

Inhaltsverzeichnis

Zur Sicherheit die Hinweise in der Bedienungsanleitung befolgen! 67~68 Anschlusshinweise 69 Anleitung zur Installation und Ausrichtung 70 Ausbau/Austausch der Tür 71~72 Ausrichten des Kühlschranks und der Türen Justierung der Türen (falls erforderlich) 73 So installieren Sie die Wasserzuleitung …… 74~75 Bedienfeld und Symbolerklärung 76 Temperaturauswahl und -kontrolle 77 Elemente des Innenraumes und ihre Verwendung 78~79 So verwenden Sie den Wasserspender 80 Verwendung des automatischen Eisspenders …… 80 Einstellen der Wasserzufuhr für den automatischen Eisspender 81~82 Home bar 82 Hinweise zu Pflege und Reinigung ... 83~84 Bevor Sie den Kundendienst anrufen ... 85 Ist etwas merkwürdig? Keine Panik. Hier ist die Antwort. 86

Zur Sicherheit die Hinweise in der Bedienungsanleitung befolgen!

* Lesen Sie diese Hinweise vor der Benutzung des Gerätes gründlich und sorgfältig durch. Bitte bewahren Sie diese Benutzerhinweise für einen späteren Gebrauch auf.

Dieses Zeichen weist auf eine mögliche Lebensgefahr oder auf ein Risiko schwerer körperlicher Verletzungen hin.

Dieses Zeichen weist auf mögliche Verletzungsrisiken von Personen und Sachbeschädigungen hin.

ANDERE SYMBOLE

NICHT entfernen oder demontieren!

Zur Sicherheit den Netzstecker ziehen bzw. vom Stromnetz trennen.

NICHT ... / TUE NICHT ...

Bitte beachten und befolgen!

Hinweis

Falls das Netzkabel beschädigt ist, darf es nur von einer autorisierten Servicestelle oder von einem dafür qualifizierten Fachmann ersetzt werden, um die Gefahr eines Stromschlages zu vermeiden.

WARNUNG

Das Stromkabel niemals durch den Kühlschrank selbst oder andere schwere Gegenstände quetschen. Das Stromkabel niemals übermäßig verbiegen oder verdrehen.

● Wenn das Stromkabel oder dessen Isolierung beschädigt ist, kann dies zu Brandentwicklung, Kurzschlüssen oder Stromschlägen führen.

Das Stromkabel niemals mit nassen Händen berühren oder halten.

- Es besteht ein Risiko des Stromschlages.

Erden Sie das Gerät. Überprüfen Sie, dass Ihre Wandsteckdose geerdet ist.

- Sonst besteht ein Risiko des Stromschlages.

Nicht mehrere Geräte an der gleichen Steckdose anschließen.

- Dies kann zu Überhitzungen und/oder Bränden führen. Für den Anschluss des Kühlschranks eine separate geerdete Steckdose verwenden.

Niemals ein beschädigtes Stromkabel, einen beschädigten Stecker oder eine nicht ordnungsgemäß befestigte Steckdose verwenden.

- Es besteht eine Gefahr von Bränden, Stromschlägen und gefährlichen Verletzungen.

Beim Trennen des Gerätes vom Netz niemals am Netzkabel ziehen, sondern immer nur am Stecker. Halten Sie ihn dabei gut fest.

Lassen Sie das Kabel von der Steckdose aus nach unten zum Gerät verlaufen.

- Wenn es nach oben verläuft, kann das Kabel in der Nähe des Steckers verbogen und dabei beschädigt werden, was zu Stromschlägen oder Bränden führen kann.

Kabel nicht über Heiz- oder Wärmequellen führen oder solche berühren lassen.

- Dies kann zu Beschädigung des Stromkabels führen und daraus ein Risiko von Stromschlägen resultieren.

Niemals Wasser in den Kühlschrank sprühen oder gießen (weder in den Innenraum noch auf das Äußere des Gerätes).

● Das elektrische Isoliermaterial wird dadurch nass. Es besteht das Risiko von Stromschlägen.

Kühlschrank nicht selbst reparieren, auseinander bauen, umbauen oder ergänzen.

- Es besteht Verletzungsgefahr, und der Kühlschrank könnte beschädigt werden. Es wird empfohlen, jegliche Arbeiten an dem Gerät von einem qualifizierten Fachmann ausführen zu lassen.

Keine brennbaren Gase, Reinigungsbenzin, Verdünner, Benzin, Sprays etc. in der Nähe des Kühlschranks verwenden.

- Es besteht Brand- und Explosionsgefahr. Es besteht Verletzungsgefahr, und der Kühlschrank könnte beschädigt werden.

Das Gerät darf nicht aufgestellt werden auf einem nassen Fußboden, oder an den Plätzen wo die Luftfeuchtigkeit hoch ist.

● Die elektrische Isolation wird geschwächt, wodurch ein Risiko von Stromschlägen entsteht.

Achten Sie darauf, dass der Stecker nicht locker in der Steckdose sitzt.

● Die elektrische Isolation wird geschwächt, wodurch ein Risiko von Stromschlägen entsteht.

Stellen Sie keine mit Wasser oder anderen Flüssigkeiten gefüllten Gefäße auf den Kühlschrank.

- Das Wasser oder die Flüssigkeit könnte in den Kühlschrank laufen und zu Stromschlägen oder Beschädigung des Gerätes führen.

Bewegen oder entfernen Sie keine Kühlschrankfächer oder -ablagen, auf denen sich Lebensmittel oder Behältnisse befinden.

- Feste Behältnisse (z.B. aus Glas, Metall etc.) könnten herunterfallen und Sie verletzen oder die Glasablageflächen bzw. die Innenteile des Kühlschranks beschädigen.

Bewahren Sie keine mit Gas oder Flüssigkeit gefüllte Flaschen, Dosen oder Behälter im Gefrierfach auf. Diese können während des Gefrierens explodieren.

- Wenn Sie Eis oder Eisstückchen aus dem Gefrierfach entfernen, dürfen diese nicht gegessen werden.

● Bewahren Sie ausschließlich Nahrungsmittel im Kühlschrank auf.

Wenn ein Gasleck in der Nähe des Kühlschranks oder in der Küche gefunden wird, den Raum sofort belüften, ohne dabei den Stecker des Gerätes oder den Kühlschrank selbst zu berühren.

Keine Medikamente oder wissenschaftliches Forschungsmaterial oder -proben im Kühlschrank aufbewahren, für die eine exakte Temperatursteuerung erforderlich ist.

Stecken Sie niemals Ihre Finger oder die ganze Hand unter den Kühlschrank, insbesondere nicht hinter der Rückseite des Gerätes.

- Es besteht Verletzungsgefahr durch scharfkantige Metallteile sowie Stromschlaggefahr.

Die Sicherungen oder die Glühbirnen nicht selbst austauschen. Rufen Sie den Wartungsdienst zur Ausführung dieser Tätigkeiten.

Falls Ihr alter ausgedienter Kühlschrank eines Tages entsorgt werden muss, so achten Sie bitte unbedingt zuerst darauf, dass die Türelemente und die Netzchnur des Gerätes sofort entfernt werden.

- Sonst besteht die Gefahr, dass sich Kinder in dem abgestellten Gerät einschließen und ersticken können.

Wenn das Stromkabel oder dessen Isolierung beschädigt ist, setzen Sie sich sofort mit dem Kundendienst in Verbindung.

Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

- Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Achten Sie darauf, dass keine Kinder auf die Ablage- oder Gemüsefächer treten.

Halten Sie Kinder fern von Verpackungen oder Verpackungsteilen.

- Andernfalls besteht Erstickungsgefahr durch Kartonagen und Kunststofffolien.

Achten Sie darauf, dass sich keine Kinder an den Kühlschranktüren hochziehen.

- Andernfalls besteht Verletzungsgefahr durch ein kippendes Gerät.

VORSICHT

Ziehen Sie den Netzstecker des Gerätes, wenn es für längere Zeit nicht benutzt wird.

Berühren Sie Lebensmittel und Gefäße, insbesondere Metallgefäße, die sich im Gefrierfach befinden, niemals mit feuchten oder nassen Händen.

- Es besteht Verletzungsgefahr (Kältebrand oder Erfrierungen).

Niemals verdorbene oder schimmlige Lebensmittel essen.

- Lebensmittel, die zu lange im Kühlschrank gelagert werden, können verdorben oder verschimmelt sein.

Niemals Flaschen oder Glasgefäße in das Gefrierfach stellen.

● Die Flaschen oder Glasgefäße konnten zerbrechen und so zu Verletzungen führen.

Wenn Sie den Kühlschrank gekippt oder umgelegt transportieren möchten, sind dafür mehr als zwei Personen erforderlich. (Eine Person für die Griffe auf der Rückseite oben, die anderen für die Griffe unten.) Wenn das Gerät beim Transport an anderen Stellen gehalten wird, ist dies sehr gefährlich, da das Gerät abrutschen kann.

Stellen Sie zuerst die zum Höhenausgleich des Gerätes einstellbaren Räder am Boden des Kühlschranks hoch, bevor Sie ihn bewegen.

- Die Räder könnten den Boden beschädigen oder ihn zerkratzen. Falls Sie den Kühlschrank über eine weitere Entfernung transportieren möchten, vergessen Sie nicht die Innenelemente des Gerätes mit Klebeband zu sichern.

● Die Teile könnten sich bewegen oder vibrieren und so zu Bruch gehen. Verwenden Sie bitte keine scharfen Gegenstände zur Reinigung oder zum Entfernen von Eis, das Gerät kann dadurch beschädigt werden.

Anschlusshinweise

* Lesen Sie diese Sicherheitshinweise vor Inbetriebnahme des Gerätes und befolgen Sie diese zu Ihrer eigenen Sicherheit.

Sicherheitsmaßnahmen für die Montage und den Anschluss an das Stromnetz

■ Vermeidung von Bränden, Stromschlägen und Leckagen

① Stellen Sie den Kühlschrank nie an Orten auf, zu denen Wasser leicht gelangen kann.

② Überprüfen Sie folgendes bevor Sie das Gerät an das Stromnetz anschließen.

- Verbinden Sie den Stromanschlussstecker nur mit einer geerdeten Wandsteckdose.

- Stecken Sie den Stecker des Kühlschranks nicht zusammen mit anderen Geräten an die gleiche Steckdose.

③ Verwenden Sie keine Adaptersteckdose oder Verlängerungskabel.

④ Vermeiden Sie Quetschen des Stromkabels durch andere (schwere) Gegenstände.

• Falls Sie nach Anschluss des Kühlschranks an das Stromnetz merkwürdige, von dem Kühlschrank ausgehende Geräusche, chemische Gerüche oder Rauchbildung etc. wahrnehmen, ziehen Sie sofort den Netzstecker und rufen Sie den Kundendienst.
• Nachdem Sie den Kühlschrank vom Netz getrennt haben, warten Sie ungefähr 5 Minuten lang, bevor Sie das Gerät wieder mit dem Netz verbinden, um so eine mögliche Beschädigung des Kompressors und anderer elektrischer Teile des Kühlschranks zu vermeiden.
• Nach dem erstmaligen Anschluss des Gerätes an das Stromnetz warten Sie bitte 2 bis 3 Stunden ab, bevor Sie die Lebensmittel in den Kühlschrank einlegen. Der Innenraum des Gerätes muss erst kalt werden. (Beim erstmaligen Betrieb des Kühlschranks kann es zum Auftreten von Plastikgerüchen kommen. Dieser Geruch verschwindet nach einer kurzen Betriebszeit des Gerätes und durch das Öffnen und Schließen der Türen.)

■ Zubehör

Eiertragplatte

Benutzerhinweise

Filter

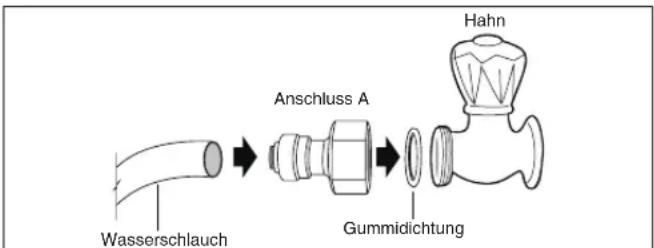

Wasserversorgungsteilesatz Gilt nur für das Modell mit Wasser- / Eisspender

Sicherheitsvorkehrung für die Benutzung des Gerätes

■ Zur Vermeidung von Verletzungen, Bränden, Stromschlägen etc. Lesen Sie bitte diese Benutzerhinweise vor dem Betrieb des Kühlschranks sorgfältig durch und bewahren Sie diese für späteres Nachschlagen gut auf.

Anleitung zur Installation und Ausrichtung

Überprüfen Sie zuerst, ob der Kühlschrank durch den Eingangsbereich des Hauses und die Tür(en) passt.

Abmessungen (mit Türen)

(Breite*Tiefe*Höhe) 912mm x 741.3mm x 1771mm

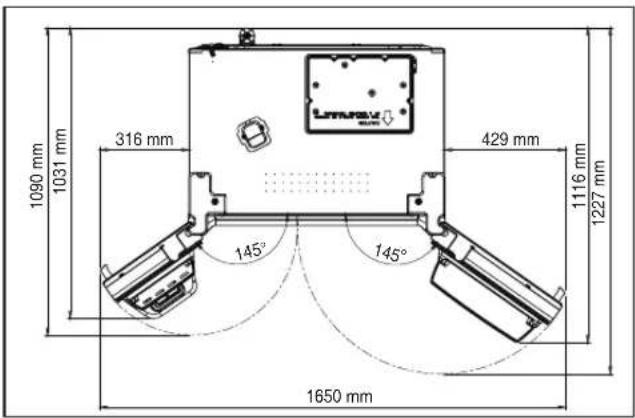

Finden eines geeigneten Aufstellortes

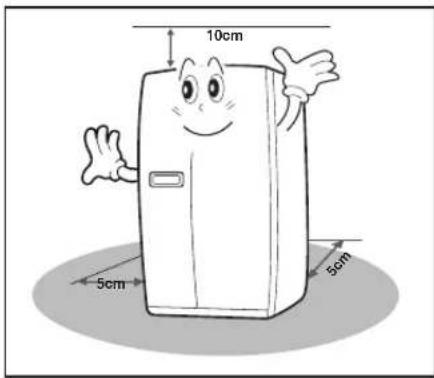

Genügend Platz zwischen Geräterückseite und Wand für ungehinderte Belüftung lassen.

Halten Sie die seitlichen Mindestabstände ein, damit Sie die Öffnungswinkel der Türen vollständig ausnutzen können.

Direkte Sonneneinstrahlung vermeiden.

Wenn ein Aufstellort gefunden ist, befolgen Sie bitte die Montageanleitung. Wenn die Umgebungstemperatur des Kühlschranks niedrig ist (unter 5°C), können die Lebensmittel im Kühlschrank gefrieren und es kann sein, dass das Gerät nicht normal funktioniert.

Ausbau/Austausch der Tür Falls der Kühlschrank nicht durch die Tür passt, befolgen Sie bitte diese Schritte

Entfernen Sie die Tür des Kühlschranks

* Entfernen Sie zuerst die vordere Fußabdeckung ganz unten.

1 Schrauben Sie die Befestigungsschraube für die obere Scharnierabdeckung mit einem Schraubendreher (Kreuzschlitz) ab. Stecken Sie einen dünnen Schraubendreher (Schlitz) in die seitliche Öffnung der Abdeckung und entfernen Sie diese.

2 Lösen Sie die Fixierschraube des oberen Scharniers, indem Sie den Plastikschaft entgegen dem Uhrzeigersinn 3-4 Mal drehen. Lösen Sie die Kabelsteckverbindung.

3 Heben Sie das Scharnier vorne an und nehmen Sie es ab. (Vorsicht) Halten Sie die Tür dabei fest, da nach dem Entfernen des Scharniers die Tür nach vorne fallen kann.

4 Heben Sie die Tür gerade nach oben aus der unteren Führung heraus und nehmen Sie diese vorsichtig ab.

Entfernen Sie zuerst die Tür des Gefrierschranks

1 Drücken Sie zuerst die Innenhülse des Verbindungsstückes ein und danach halten Sie das Verbindungsstück fest und ziehen Sie den Schlauch nach links ab.

2 Schrauben Sie die Befestigungsschraube für die obere Scharnierabdeckung mit einem Schraubendreher (Kreuzschlitz) ab. Stecken Sie einen dünnen Schraubendreher (Schlitz) in die seitliche Öffnung der Abdeckung und entfernen Sie diese.

3 Lösen Sie die Fixierschraube des oberen Scharniers, indem Sie den Plastikschaft entgegen dem Uhrzeigersinn 3-4 Mal drehen. Lösen Sie die Kabelsteckverbindung.

4 Heben Sie das Scharnier vorne an und nehmen Sie es ab. (Vorsicht) Halten Sie die Tür dabei fest, da nach dem Entfernen des Scharniers die Tür nach vorne fallen kann.

5 Heben Sie die Tür gerade nach oben aus der unteren Führung heraus und nehmen Sie diese vorsichtig ab.

Wiedereinsetzen der Kühlschranktür

1 Setzen Sie das Loch im Boden der Kühlschranktür gerade auf den Stift des Bodenscharniers ein.

2 Schließen Sie und positionieren Sie die Tür des Gefrierschranks so, dass der Stift des oberen Scharniers in das obere Loch der Gefrierschranktür eingeführt werden kann. Führen Sie nun zuerst den hinteren Teil des Scharniers in die Nut der hinteren Arretierung ein und dann das vordere Teil in das obere Loch der Tür.

3 Drehen Sie die Fixierschraube mehrmals im Uhrzeigersinn ein, fest bis zum Ende. Verbinden Sie die zwei Kabelsteckverbindungen fest miteinander.

Gefrierschranktür einbauen

1 Schieben Sie zuerst den Wasserschlauch durch die Öffnung des unteren Scharnierbolzens (nur Modelle mit Eisspender). Führen Sie dann die Unterseite der Gerätetür in den unteren Scharnierbolzen ein.

2 Schließen Sie und positionieren Sie die Tür des Gefrierschranks so, dass der Stift des oberen Scharniers in das obere Loch der Gefrierschranktür eingeführt werden kann. Führen Sie nun zuerst den hinteren Teil des Scharniers in die Nut der hinteren Arretierung ein und dann das vordere Teil in das obere Loch der Tür.

3 Drehen Sie die Fixierschraube mehrmals im Uhrzeigersinn ein, fest bis zum Ende. Verbinden Sie die vier Kabelsteckverbindungen fest miteinander.

4 Lassen Sie die obere Scharnierabdeckung einrasten und schrauben Sie sie fest.

5 Führen Sie den Wasserschlauch weit in die Verbindung ein.

Ausrichten des Kühlschranks und der Türen Justierung der Türen (falls erforderlich)

Der Kühlschrank muss eben stehen (senkrechte und waagerechte Ausrichtung nach Wasserwaage), um optimale Leistung bringen zu können und von vorne wie gewünscht auszusehen. (Falls der Boden unter dem Kühlschrank uneben ist, können die Türen von Kühl- und Gefrierschrank ungleichmäßig aussehen.)

Wenn die Gefrierschranktür niedriger ist als die Kühlschranktür

1 Stecken Sie einen Schraubendreher (mit abgeflachter Spitze) in eine Nut des linken Stellrades (auf der Unterseite des Gefrierschranks) und drehen Sie ihn im Uhrzeigersinn, bis die Tür ausgerichtet ist (drehen Sie im Uhrzeigersinn, um die Tür anzuheben, und gegen den Uhrzeigersinn, um sie abzusenken).

* Falls die Gefrierschranktür immer noch nicht gleichmäßig aussieht, gehen Sie wie folgt vor:

2 Öffnen Sie die Türen, lösen Sie die Schrauben der Abdeckung von vorne und entfernen Sie sie.

3 Drehen Sie mit dem Schraubenschlüssel (A) die Scharniermutter (1) und drehen Sie diese im Uhrzeigersinn. 4 Drehen Sie mit dem Schraubenschlüssel (B) die Scharniermutter (2) und drehen Sie diese gegen den Uhrzeigersinn, um die Türe zu senken. 5 Wenn die Türe ausgerichtet ist, ziehen Sie die Mutter (1) im Uhrzeigersinn an.

Wenn die Kühlschranktür niedriger ist als die Gefrierschranktür

1 Stecken Sie einen Schraubendreher (mit abgeflachter Spitze) in eine Nut des rechten Stellrades (auf der Unterseite des Kühlschranks) und drehen Sie ihn im Uhrzeigersinn, bis die Tür ausgerichtet ist (drehen Sie im Uhrzeigersinn, um die Tür anzuheben, und gegen den Uhrzeigersinn, um sie abzusenken).

* Falls die Kühlschranktür immer noch nicht gleichmäßig ausgerichtet ist, gehen Sie wie folgt vor: 2 Drehen Sie mit dem Schraubenschlüssel (A) die Scharniermutter (1) und drehen Sie diese im Uhrzeigersinn. 3 Drehen Sie mit dem Schraubenschlüssel (B) die Scharniermutter (2) und drehen Sie diese gegen den Uhrzeigersinn, um die Türe zu erhöhen. 4 Wenn die Türe ausgerichtet ist, ziehen Sie die Mutter (1) im Uhrzeigersinn an.

■ Fußabdeckung

Nach dem Aufstellen und/oder dem Ausrichten des Gerätes befestigen Sie die Fußabdeckung mit den Schrauben.

Hinweis

Die Vorderseite des Kühlschranks kann ein klein wenig höher als die Rückseite sein, das macht das Schließen der Tür leichter. Wenn jedoch das Einstellrad für die Höhenausrichtung zu weit angehoben worden ist, d.h. die Vorderseite des Kühlschranks ist viel höher als die Rückseite, kann es schwieriger sein, die Tür zu öffnen.

So installieren Sie die Wasserzuleitung (gilt nur für das Modell mit Wasser-/Eisspender)

Der Wasserdruck muss 2,0 bis 12,5 bar oder mehr betragen, damit der automatische Eisbereiter betrieben werden kann.

* Prüfung des Leistungswasserdrucks: Wird eine Tasse von 180 cm³ innerhalb von 10 Sekunden gefüllt, ist der Druck entsprechend. * Ist der Wasserdruck für den Betrieb des Eisbereiters nicht ausreichend, wenden Sie sich an den örtlichen Kundendienst, um eine zusätzliche Wasserdruckpumpe zu erhalten.

Wenn Sie die Wasserschläuche installieren, vermeiden Sie sehr warme Orte.

Der Wasserfilter "filtert" das Wasser nur; er tötet keine Bakterien oder Mikroben ab.

Die Lebensdauer des Filters hängt von Ihrer Verwendung des Kühlgeräts ab. Wir empfehlen Ihnen allerdings, den Filter mindestens alle 6 Monate auszutauschen.

* Bringen Sie den Filter so an, dass er leicht zugänglich ist (Entfernen & Ersetzen)

Wählen Sie nach der Installation des Kühlgerätes und des Wasserversorgungssystems auf dem Bedienfeld WASSER aus, und drücken Sie die Taste für 2

\~ 3 Minuten, um den Wassertank mit Wasser zu versorgen und Wasser ausgeben zu lassen.

Verwenden Sie für alle Leitungs-/Schlauchanschlüsse Dichtungsband, um undichte Stellen zu vermeiden.

Der Wasserschlauch muss an die

Kaltwasserversorgung angeschlossen werden.

■ ANSCHLUSSSATZ FÜR WASSERZUFUHR

* Überprüfen Sie die nachstehenden Teile für den Anschluss der Wasserzufuhr. Einige andere erforderliche Teile erhalten Sie bei Ihrer örtlichen Kundendienstagentur.

Anschluss Halter Schraube x 4 Filtergehäuse

Schelle x 3

Wasserschlauch A/B

INSTALLATION

1. Wasserrohr an den Kühlschrank schliessen Bild A

Bild B

Die Gummischeibe in den Wasserhahn-Anschluss setzen und auf den Wasserhahn drehen.

1. Bereiten Sie den Anschluss des Wasserfilters vor.

1) Messen Sie den erforderlichen Abstand zwischen Filter und Wasserschlauch und schneiden Sie den Schlauch senkrecht vom Filter ab. 2) Schließen Sie die Schläuche wie in der Abbildung gezeigt am Filter an.

Belassen Sie beim Abschneiden der Schläuche einen ausreichenden Abstand.

1. Entfernen Sie alle Fremdkörper im Filter.

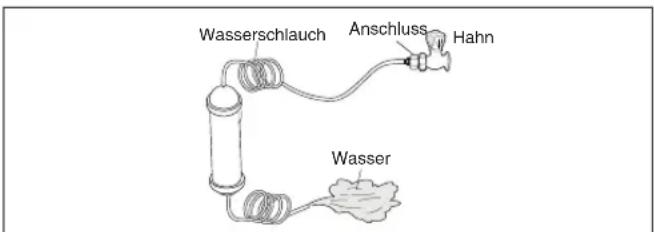

1) Öffnen Sie den Hauptwasserhahn und prüfen Sie, ob Wasser aus dem Wasserschlauch austritt. 2) Tritt kein Wasser aus, prüfen Sie, ob der Wasserhahn geöffnet ist. 3) Lassen Sie den Hahn so lange geöffnet, bis klares Wasser austritt.

* Zunächst können eventuell Fremdkörper, die vom Herstellungsprozess stammen, aus dem Filter austreten.

4. Schließen Sie das Filtergehäuse an.

1) Schrauben Sie den Filterhalter links/rechts auf der Geräterückseite fest. * Lässt sich der Halter nicht sicher befestigen, entfernen Sie das Trägerpapier vom Klebeband am Filterhalter und bringen Sie den Halter an. 2) Führen Sie das Filtergehäuse in den Halter ein.

5. Schließen Sie den Wasserschlauch am Kühlgerät an.

1) Bauen Sie die hintere Abdeckung an der unteren Geräterückseite ab. 2) Führen Sie den Befestigungsring in den Wasserschlauch ein. (Folgen Sie dabei der Richtung der Mutter.) 3) Führen Sie den Wasserschlauch in das Oberteil des Wasserhahns ein und drehen Sie die Mutter nach rechts fest. (Der Wasserhahn befindet sich rechts neben den Motoren.) 4) Prüfen Sie, ob Schläuche geknickt sind oder ob Wasserlecks vorliegen. Falls ja, wiederholen Sie die Anleitung für den Anschluss. 5) Bauen Sie die hintere Abdeckung wieder an. (Der Wasserschlauch muss sich zwischen der Nut auf der Geräterückseite und der Motorabdeckung befinden.)

Positionieren Sie den Wasserschlauch senkrecht wie in der Abbildung gezeigt.

6. Schließen Sie den Wasserschlauch an.

1) Befestigen Sie den Wasserschlauch mit der Schelle A. 2) Prüfen Sie, ob der Schlauch geknickt oder eingeschnürt ist. Falls ja, beheben Sie diese Störung, um Wasserlecks zu vermeiden.

7. Gehen Sie nach dem Anschließen der Wasserzufuhr folgendermaßen vor:

1) Schließen Sie den Netzstecker des Geräts an der Steckdose an und drücken Sie die WASSER-Taste am Bedienfeld 2 bis 3 Minuten lang, damit eventuelle Lufteinschlüsse (Luftblasen) in den Leitungen beseitigt werden und das anfängliche Wasser abfließt. 2) Überprüfen Sie das gesamte Wasserzufuhrsystem erneut auf eventuelle Leckstellen (Leitungen, Anschlüsse und Rohre). Prüfen Sie die korrekte Verlegung der Leitungen und bewegen Sie das Gerät nicht.

Informationen zum Wasserfilter

• Nach Gebrauch wird niedriger Druck festgestellt. Entfernen Sie vorsichtig den Filter.
• Spülen Sie das Wassersystem aus, wenn das Gerät über einen längeren Zeitraum nicht gebraucht wurde oder wenn das Eis/Wasser einen unangenehmen Geschmack oder Geruch aufweisen. Um dies zu tun, lassen Sie das Wasser für einige Minuten durch den Wasserspender laufen. Falls der unangenehme Geschmack oder Geruch bleibt, ersetzen Sie den Filter.

- Vor Frost schützen. Entfernen Sie die Filterpatrone, wenn Sie eine Temperatur unter null Grad erwarten.

- Wenn Drucküberschreitungen auftreten können. Installieren Sie den Wasserfilter nie ohne den entsprechenden Druckstoßbeseitiger. Wenden Sie sich an einen Fachmann, wenn Sie nicht sicher sind, ob Druckstöße in der Wasserleitung auftreten können.

- Nach der Installation eines neuen Filters: Entsorgen Sie das Eis, das in den ersten 24 Std. nach Inbetriebnahme produziert wurde.

- Wenn das Eis über einen längeren Zeitraum nicht entfernt wurde: Entleeren Sie das Eiswürfelfach und entsorgen Sie das Eis, das in den nächsten 24 Std. produziert wird.

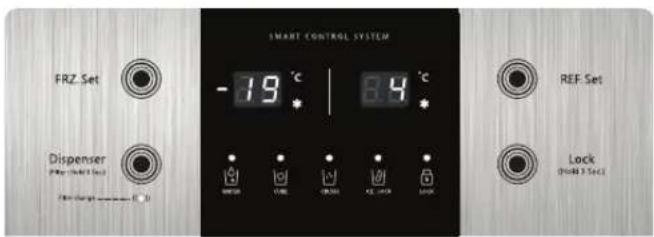

Bedienfeld und Symbolerklärung

■ Modell mit Wasser- / Eisspender

Taste FRZ.SET

Zur Wahl der Temperatur im Tiefkühlfach.

DISPENSER/FILTER-Taste

1) Taste für Spenderfunktion. Sie haben die Wahl zwischen WASSER, EISWÜRFEL, ZERKLEINERTEM EIS und EISSPERRE. 2) Nach dem Austauschen des Wasserfilters oder nach dem Reset drücken Sie diese Taste für ca. 3 Sekunden.

Taste REF.SET

Zur Wahl der Temperatur im Kühlschrank.

Taste LOCK

Kinder drücken manchmal gerne aus Spaß auf die Knöpfe der Steuerleiste, was zu einem Durcheinander und Fehleingaben hinsichtlich der Temperatursteuerung und anderen Funktionen führen kann. Drücken Sie diese Taste, um zu verhindern, dass die Temperatur und Funktionseinstellungen durch von Ihnen ungewollte Betätigungen durch Kinder verändert werden. Wenn Sie diesen Modus wieder verlassen möchten, drücken Sie diese Taste und halten Sie diese länger als 3 Sekunden gedrückt. Die Anzeige erlöscht.

Anzeige für Filterwechsel

6 Monate nach der erstmaligen Inbetriebnahme blinkt dieses Symbol.

Anzeigen für Wasser-/Eisspender

Eine orangefarbene LED oberhalb des Symbols zeigt durch Aufleuchten Ihre Wahl für die Spenderfunktion an.

Durch Drücken der DISPENSER-Taste können Sie zwischen „Wasser“, -> „Eiswürfel“, -> „zerkleinertes Eis“ und -> „Eissperre“ wählen.

Anzeigen für SPERRE des Bedienfelds

Die Innenbeleuchtung stellt sich automatisch ab, wenn die Türen für länger als 10 Minuten geöffnet sind. Falls entweder die Kühlschranktür oder die Tür des Gefrierfaches für länger als 1 Minute geöffnet ist, ertönt 5 Minuten lang ein Tür-Offen-Alarmsignal mit einminütiger Pause.

Auschalten der Anzeigen:

• Nachdem 5 Minuten weder Tasten gedrückt oder Türen geöffnet wurden, werden alle LED Anzeigen ausgeschaltet außer für Wasserspender, Eisspender und die Sperre des Eisspenders. Ausschalten des Gerätes:
• Sie können das Gerät ausschalten, z.B. für längere Ferien, ohne dass Sie den Netzstecker ziehen.
• Drücken Sie gleichzeitig die FRZ.SET und REF.SET Tasten während ca. 5 Sekunden und das Gerät wird ausgeschaltet. Die Tiefkühl- und Kühlschranktemperaturen zeigen „...“ an.
• Zur Wiederinbetriebnahme drücken Sie wieder gleichzeitig die FRZ.SET und REF.SET Tasten während ca. 5 Sekunden.

Temperaturauswahl und Kontrolle

* Beim erstmaligen Anschließen des Geräts an den Netzstrom ist der Temperaturanzeigemodus auf 19 °C/4 °C eingestellt.

■Modell mit Wasser- / Eisspender

Drücken Sie die Taste FRZ.SET und die Solltemperatur verändert sich wie in der Zeichnung dargestellt.

Schrittweise Veränderung der Temperatur <<<

Schnelleres Gefrieren

Wenn Sie schnelleres Gefrieren einstellen wollen, drücken Sie die Taste FRZ.SET bis „*“ aufleuchtet. Zum Beenden dieses Modus drücken Sie diese Taste noch einmal.

Kühlschrank

Drücken Sie die Taste REF.SET und die Solltemperatur verändert sich wie in der Zeichnung dargestellt.

Schrittweise Veränderung der Temperatur <<<

Schnelleres Abkühlen oder Kühlen

Wenn Sie ein schnelleres Abkühlen oder Kühlen wünschen, drücken Sie die Taste REF.SET mehrmals bis „*“ aufleuchtet. Zum Beenden dieses Modus drücken Sie diese Taste nochmals.

Hinweis

Die Speisen im Kühlschrank können gefrieren, wenn die Außentemperatur 5°C unterschreitet.

Elemente des Innenraumes und ihre Verwendung

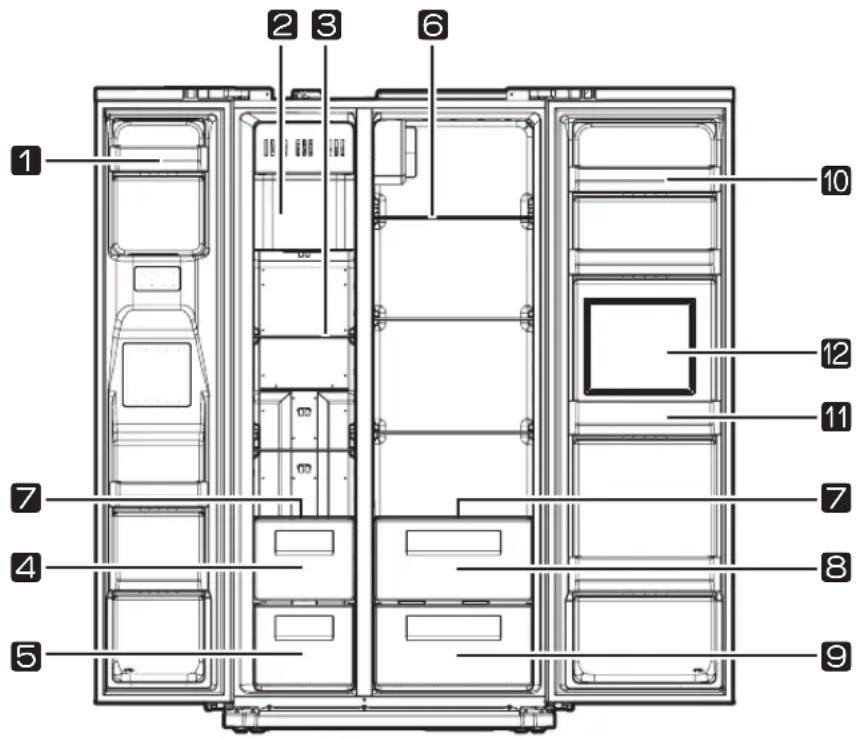

■Innenteile des Modells mit Wasser-/Eisspender

HINWEIS: Diese Anleitung gilt für mehrere unterschiedliche Modelle. Bei dem von Ihnen erworbenen Gerät sind möglicherweise nicht alle nachstehend beschriebenen Funktionen eingebaut, und die nachstehend dargestellten Merkmale befinden sich möglicherweise an anderen Stellen.

Türablagen des Gefrierschranks 1. Für gefrorene Lebensmittel. (Lagern Sie kein Speiseeis oder lange gelagerte Lebensmittel in der oberen Gefrierschrank-Ablage.)

Eismaschine und Lager 2.

Gefrierablage 3.

Zur Lagerung von gefrorenen Lebensmitteln wie Fleisch, Fisch, Speiseeis usw.

Fleischfach des Gefriergeräts 4.

Zur Aufbewahrung von in Folie abgepacktem Fleisch, Fisch und Geflügel.

Trockenfach des Gefriergeräts 5.

Zur vorübergehenden Aufbewahrung von getrockneten Lebensmitteln (getrockneter Tintenfisch, getrocknete Artischocken usw.).

Kühlschrankablage 6.

Einlegeboden aus gehärtetem Glas 7.

Gemüsefach 8.

Früchtefach 9.

Fach für Erfrischungen10.

Fach für Home bar11.

Home bar12.

Achtung!

Bewahren Sie nicht zu viele Lebensmittel im Gerät auf.

Beim Öffnen der Tür können Gegenstände herausfallen und Verletzungen oder Sachschäden verursachen.

Beugen Sie beim Abtauen des Geräts einem ungewollten Anstieg der Temperatur des Gefrierguts vor, indem Sie es beispielsweise mit mehreren Schichten Zeitungspapier umwickeln. Bauen Sie keine Teile aus dem Gerät aus.

Andernfalls besteht die Gefahr einer Leistungseinbuße.

Tipps für die Lagerung von Lebensmitteln

Waschen Sie Lebensmittel, bevor Sie diese einlagern.

Trennen und teilen Sie Lebensmittel in kleinere Teile oder Stücke soweit dies möglich ist.

Legen oder stellen Sie Lebensmittel, die viel Wasser oder Feuchtigkeit enthalten, auf den vorderen Teil der Ablageflächen (nahe zur Tür). Wenn diese in die Nähe der Austrittsöffnungen für die Kaltluft gestellt werden, können sie gefrieren.

Warme und heiße Lebensmittel sollten vor der Lagerung im Kühl- oder Gefrierschrank genügend abgekühlt haben. Das spart Energie und steigert die Kühlfähigkeit des Kühl- und Gefrierschranks.

Seien Sie bei der Lagerung von tropischen Früchten wie Bananen, Ananas und Tomaten vorsichtig, da sie bei der Lagerung bei niedrigen Temperaturen leicht Schaden nehmen und verderben könnten.

Lassen Sie zwischen den einzelnen Lebensmitteln so viel Platz wie möglich. Wenn die Lebensmittel zu eng oder zu dicht gelagert werden, wird die Zirkulation der kalten Luft um die Lebensmittel verhindert, was zu schlechter Rundumkühlung führt.

Vergessen Sie nicht, die Nahrungsmittel abzudecken oder einzuwickeln, damit das Auftreten von Gerüchen verhindert wird.

Achtung!

Näheres zur Vorbereitung von Lebensmitteln, zum Einfrieren oder zu Aufbewahrungszeiten von Lebensmitteln finden Sie in Handbüchern für Gefriergeräte oder in entsprechenden Kochbüchern.

So verwenden Sie den Wasserspender (Gilt nur für das Modell mit Wasser- / Eisspender)

* Wählen Sie nach Wunsch WASSER / EISWÜRFEL / ZERKLEINERTES EIS aus, und platzieren Sie die Tasse auf der Kontaktfläche.

Drücken Sie die DISPENSER-Taste (.) zum Wählen von WASSER; das entsprechende Symbol leuchtet auf.

Drücken Sie die DISPENSER-Taste ( ) zum Wählen von EISWÜRFELN; das entsprechende Symbol leuchtet auf.

Drücken Sie die DISPENSER-Taste () zum Wählen von ZERKLEINERTEM EIS; das entsprechende Symbol leuchtet auf.

Zum Reinigen des Eiswürfelfachs oder vor einem längeren Nichtgebrauch des Eiswürfelfachs entfernen Sie die Eiswürfel aus dem Eiswürfelfach und sperren Sie die Eisfunktion durch Drücken der DISPENSER-Taste.

* Wenn Sie sich ein Glas mit EISWÜRFELN oder ZERKLEINERTEM EIS füllen lassen, entfernen Sie das Glas vom Spenderhebel, wenn es halb gefüllt ist, da andernfalls das restliche Eis das Glas zum Überlaufen bringen oder die Öffnung des Spenders verstopfen kann.

VORSICHT

Vermeiden Sie es, dünne, zerbrechliche Tassen oder Kristallgläser zu verwenden, wenn Sie Eiswürfel entnehmen.

Wenn Sie feststellen, dass das Eis verfärbt ist, verwenden Sie den Spender nicht und wenden Sie sich an den Kundendienst.

Führen Sie zu Ihrer Sicherheit nie Ihre Finger oder Werkzeuge in den Auslass des Spenders ein.

Verwendung des automatischen Eisspenders (Gilt nur für das Modell mit Wasser- / Eisspender)

Ca. 7 Eiswürfel (19-20 Mal pro Tag) werden auf einmal bereitet. Sobald das Eiswürfelfach voll ist, beendet der Eisspender seinen Betrieb. ● Die Poltergeräusche des Eisspenders sind normal, wenn die Eiswürfel in das Eiswürfelfach fallen. - Um schlechten Geruch oder Gestank zu vermeiden, reinigen Sie das Eiswürfelfach regelmäßig. - Wenn die Menge des Eises im Eiswürfelfach nicht ausreichend ist, kann das Eis nicht ausgegeben werden. Warten Sie einen Tag oder so, um mehr Eis zu produzieren. - Wenn das Eis nicht leicht ausgegeben wird, kontrollieren Sie, ob die Öffnung der Ausgabe frei von Blockierungen ist.

Wenn der Eisspender nicht funktioniert

Wenn die Eiswürfel stecken bleiben und nicht ausgeworfen werden:

• Ziehen Sie das Eiswürfelfach heraus und trennen Sie die Eiswürfel, die möglicherweise zusammengeklebt sind.
• Wenn die Wassermenge, die zum Eisspender zugeführt wird, reguliert werden muss, kontaktieren Sie den Kundenservice.

Im Fall eines Stromausfalls:

● Die Eiswürfel im Eiswürfelfach könnten schmelzen und ins Gefrierfach hineinlaufen. - Wenn der Stromausfall voraussichtlich mehrere Stunden dauern könnte, ziehen Sie das Eiswürfelfach heraus, entnehmen Sie die Eiswürfel und setzen Sie das Eiswürfelfach wieder ein.

Verwenden Sie ausschließlich Eiswürfel aus diesem Kühlschrank.

Einstellen der Wasserzufuhr für den automatischen Eisspender

Achten Sie bitte darauf, dass die Wasserzufuhr so eingestellt ist, dass Eiswürfel der gewünschten Größe hergestellt werden (80-85 % der Eisschale).

* Sind die Würfel zu groß oder zu klein, können Fehlfunktionen bei der Würfelherstellung und beim Würfeltransport auftreten.

Vor dem Einstellen der Wasserzufuhr muss die korrekte Wasserzufuhr entsprechend dem Wasserdruck des Hauses gemessen werden, in dem das Kühlgerät installiert werden soll.

■ Korrekte Methoden zum Messen und Regeln der Wasserzufuhr

Schalten Sie nach dem erstmaligen Anschließen des Geräts an den Netzstrom durch Drücken der DISPENSER-Taste auf WASSER um.

Drücken Sie den Wasserspenderhebel, um mehr als 1 bis 2 Tassen zu erhalten.

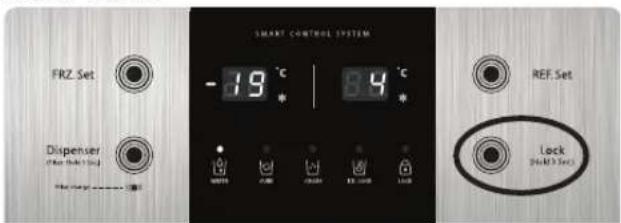

Drücken Sie die LOCK-Taste.

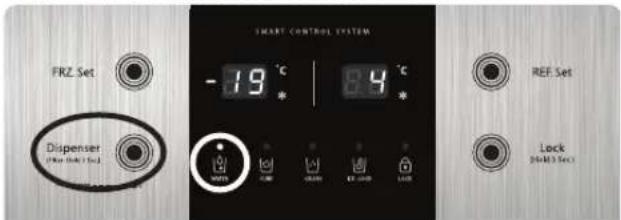

So ändern Sie den Wasserzufuhr-Einstellmodus: Drücken Sie die DISPENSER-Taste ca. 10 Sekunden lang.

Ursprünglich ist der Sollwert für die Wasserzufuhr auf 5 eingestellt.

Drücken Sie den Spenderhebel und lassen Sie Wasser in ein Glas laufen, bis die Zufuhr stoppt.

Füllen Sie das im Glas aufgefangene Wasser in die Wasserzufuhr-Messabdeckung, um die dem Wasserdruck entsprechende Wasserzufuhr zu ermitteln.

Falls die Wasserfüllmenge der in der nachstehenden Abbildung gezeigten Menge entspricht, ist die Wasserzufuhr korrekt eingestellt.

- Korrekte minimale Wasserzufuhr

- Korrekte maximale Wasserzufuhr

Wenn der gemessene Wert für die Wasserzufuhr über oder unter dem Sollwert liegt, gehen Sie wie nachstehend beschrieben vor.

7-1) Falls der gemessene Wert zu niedrig ist:

Erhöhen Sie den Sollwert für die Wasserzufuhr durch Drücken der DISPENSER-Taste auf über 5.

7-2) Falls der gemessene Wert zu hoch ist:

Verringern Sie den Sollwert für die Wasserzufuhr durch Drücken der DISPENSER-Taste auf unter 5.

7-3) Messen Sie nach dem Ändern des Sollwerts den neuen Wert für die Wasserzufuhr; führen Sie hierzu die vorstehend genannten Schritte 5 und 6 erneut durch.

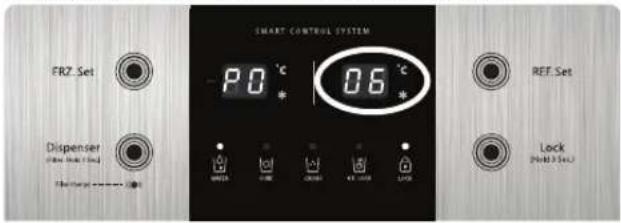

Der Sollwert für die Wasserzufuhr wird durch Drücken der DISPENSER-Taste folgendermaßen geändert:

Ursprünglich ist der Sollwert 5 für die

Wasserzufuhr eingestellt.

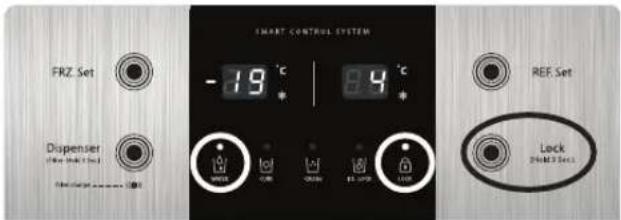

Wenn der gemessene Wert für die Wasserzufuhr korrekt ist, sperren Sie den Wasserzufuhr-Einstellmodus durch einmaliges Drücken der LOCK-Taste.

HOME BAR

1. Drücken Sie oben auf das Fach und die Türe öffnet sich.

1. Sie können Getränke auf das Fach stellen. Falls Sie das Fach lange offen halten, wird die Kühltemperatur beeinträchtigt.

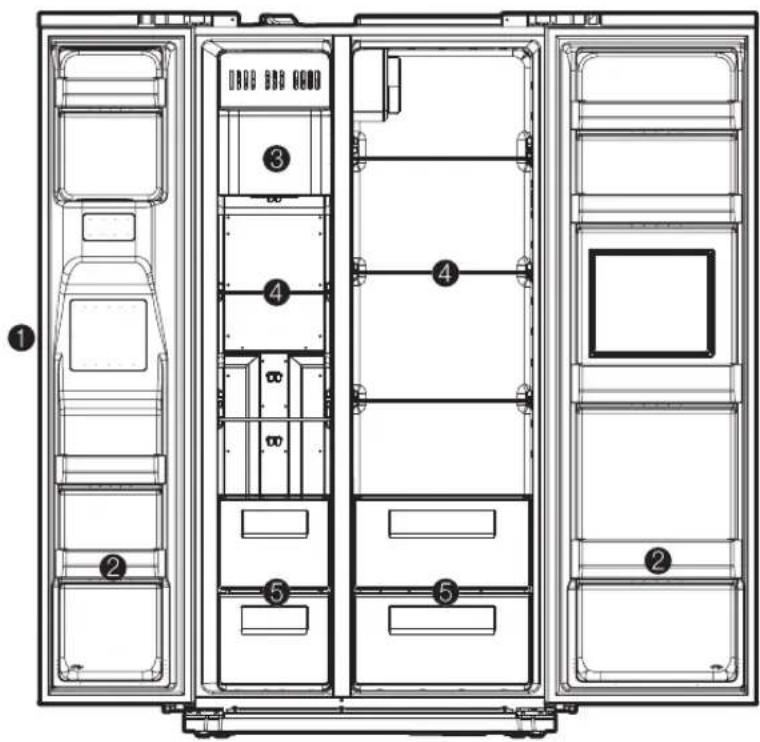

Hinweise zu Pflege und Reinigung

* Die einzelnen Ausstattungsmerkmale sind Modell abhängig.

① Wasserspenderschale

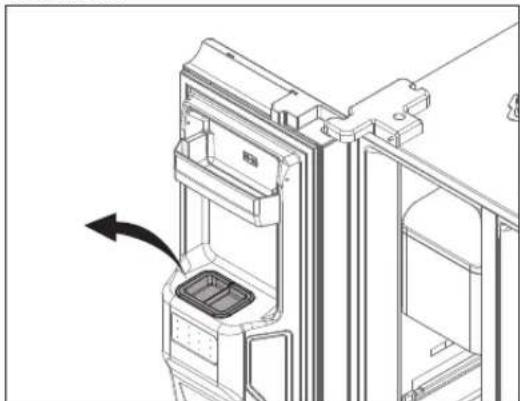

Ziehen Sie den Überlauffänger ab und reinigen Sie ihn. (Der Überlauffänger hat keinen automatischen Ablauf.)

② Gefrier- und Kühlschrankfächer

An beiden Seiten anfassen und nach oben ziehen.

③ Eiswürfel-Vorratsbehälter

Entfernen: Ziehen Sie den Behälter nach vorne heraus, um ihn zu entfernen.

Einsetzen: Passen Sie ihn in die Seitenführungen ein und schieben Sie ihn vollständig hinein.

Lässt sich der Behälter nicht vollständig einsetzen, nehmen Sie ihn heraus, drehen Sie die Wendel in dem Behälter oder den Antriebsmechanismus um eine Vierteldrehung und setzen Sie ihn dann erneut ein.

* Lagern Sie die Eiswürfel nicht zu lange.

④ Ablagefächer in Gefrier- und Kühlschrank

Öffnen Sie die Türen weit genug und ziehen Sie die Ablagefächer nach vorne heraus.

⑤ Gemüse- und Obstfach

Nach vorne ziehen und zum Entfernen etwas nach oben anheben.

Drücken Sie beim Reinigen (Abbauen und Wiederanbauen) der Eiswürfel-Aufbewahrungsvorrichtung zu Ihrer eigenen Sicherheit die Taste für die EISSPERRE einmal.

* Gehen Sie beim Reinigen der Vorrichtung äußerst vorsichtig vor, um Verletzungen an Händen bzw. Fingern zu vermeiden.

Wie reinigen

Innenelemente

Verwenden Sie zur Reinigung ein mit Wasser und mildem (Neutral-) Reiniger angefeuchtetes Tuch.

Verwenden Sie ein mit mildem (Neutral-) Reiniger angefeuchtetes Tuch.

Rückseite (Kompressorbereich)

Entfernen Sie mindestens einmal pro Jahr den Staub aus dem Belüftungsgitter. Verwenden Sie dazu einen Staubsauger

Niemals Benzin, Reinigungsbenzin (Benzol), Verdünner oder ähnliches verwenden. Dies kann zu Beschädigung der Teile führen.

Bevor Sie den Kundendienst anrufen...

Bitte lesen und überprüfen Sie die folgenden Tipps und Hinweise zur Lösung von Problemen, bevor Sie den Kundendienst anrufen.

Problem

Das Innere des Gerätes wird nicht kalt. Die Gefrier- und Kühlleistung ist nicht so gut.

Überprüfen Sie bitte

① Ist der Netzstecker des Gerätes nicht eingesteckt? ② Ist die Temperaturregelung auf Modus "Schwach" [Soft] eingestellt? ③ Ist das Gerät direkter Sonneneinstrahlung ausgesetzt oder steht es neben einer Wärmequelle (z.B. Heizung)? ④ Steht das Gerät mit der Rückseite zu dicht an der Wand?

Abhilfe

① Netzstecker in die Steckdose stecken. ② Stellen Sie die Temperaturregelung auf "Mittel" [Middle] oder "Stark" [Strong] ein. ③ Stellen Sie das Gerät an einen Ort, an dem es keiner direkten Sonneneinstrahlung ausgesetzt ist und in dessen Nähe sich keine Wärmequelle befindet. ④ Lassen Sie zwischen Kühlschrankrückseite und der Wand genügend Abstand (mehr als 10 Zentimeter).

Problem

Lebensmittel im Kühlschrank sind gefroren.

Überprüfen Sie bitte

① Ist die Temperaturregelung auf Modus "Stark" [Strong] eingestellt? ② Ist die Umgebungstemperatur zu niedrig? ③ Sind die Lebensmittel mit hohem Wasser- oder Feuchtigkeitsanteil zu dicht an den Austrittsöffnungen für die Kaltluft gelagert?

Abhilfe

① Stellen Sie die Temperaturregelung auf "Mittel" [Middle] oder "Schwach" [Soft] ein. ② Lebensmittel können gefrieren, wenn die Umgebungstemperatur unter 5°C liegt. Positionieren Sie diese Lebensmittel an einen Platz, an dem die Temperatur über 5°C liegt. ③ Legen Sie die Lebensmittel mit hohem Wasser- oder

Feuchtigkeitsanteil auf die Ablagefächer in der Nähe der Türen.

Problem

Der Kühlschrank macht merkwürdige Geräusche.

Überprüfen Sie bitte

① Ist der Boden unter dem Kühlschrank uneben? ② Ist der Abstand zwischen Kühlschrank und der Wand zu gering? ③ Berühren andere Gegenstände den Kühlschrank?

Abhilfe

① Stellen Sie den Kühlschrank an einen Platz mit ebenem Boden auf. ② Lassen Sie ausreichend Platz. ③ Entfernen Sie Gegenstände, die auf dem Kühlschrank stehen oder ihn berühren.

Problem

Unangenehme Gerüche kommen aus dem Inneren des Kühlschranks.

Überprüfen Sie bitte

① Befinden sich Lebensmittel uneingepackt oder unabgedeckt im Kühlschrank? ② Befinden sich Lebensmittelreste auf den Ablageflächen oder Fächern? ③ Werden einzelne Lebensmittel schon zu lange gelagert?

Abhilfe

① Lebensmittel immer einpacken oder abdecken. Reinigen Sie den Kühlschrank regelmäßig. ② Wenn sich Gerüche einmal auf diesen Teilen niedergelassen haben oder in sie eingedrungen sind, lassen sie sich nur schwer wieder entfernen. ③ Lagern Sie die Lebensmittel nicht zu lange. Im Kühlschrank lassen sich Lebensmittel weder perfekt noch dauerhaft lagern.

Ist etwas merkwürdig?

Keine Panik. Hier ist die Antwort.

	Situation Erklärung
Wärme	Die Vorder und Seitenfronten des Kühlschranks fühlen sich warm oder heiß an.		Die Leitungen mit dem Kühlmittel sind • unterhalb der Oberfläche angebracht, um Feuchtigkeitsbildung vorzubeugen
Die Tür klebt	Die Türen lassen sich nicht leicht öffnen.		Wenn Sie die Tür schließen und sofort • wieder öffnen, lässt sich die Tür nicht leicht öffnen. Warme Luft ist hinein geströmt, und es entsteht ein Druckunterschied. Warten Sie eine Minute, bevor Sie die Tür öffnen.
Merkwürdige Geräusche	Es klingt, als würde Wasser aus dem Kühlschrank fließen.		Wenn der Kompressor anläuft oder • abschaltet, kann das Kühlmittel, das in den Leitungen zirkuliert und für den Kältefluss sorgt, ein solches Geräusch verursachen. Abtauwasser kann ebenfalls ein solches Geräusch verursachen. (Dieser Kühlschrank verfügt über ein automatisches Abtausystem.)
	Es klingt, als würde etwas zerbrechen.		Die Teile im Inneren des Gerätes dehnen sich • entsprechend den Temperaturveränderungen aus oder werden etwas kleiner. Wenn sich das Innere des Gerätes abkühlt oder beim Öffnen der Tür können solche Geräusche auftreten.
	Es klingt, als würde etwas zerbrechen.		Beim Betrieb des Kompressors oder • der Kaltluftventilatoren können solche Arbeitsgeräusche auftreten. (Steht das Gerät nicht auf einer ebenen Fläche, können solche Geräusche lauter sein.)
Rauhreif und Tau	Rauhreif und Tau an der Wand und/oder den Oberflächen der Lebensmittelbehälter im Gefrierund Kühlfach.		Rauhreif und/oder Tau können in den folgenden Situationen auftreten:Hohe Temperatur und/oder hohe • Luftfeuchtigkeit in der Umgebung des Kühlschranks.Wenn die Türen zu lange geöffnet werden.• Wenn Lebensmittel mit hohem Wasser- oder• Feuchtigkeitsgehalt unabgedeckt oder uneingepackt gelagert werden* Den gleichen Effekt können Sie beobachten, wenn Sie kaltes Wasser in ein Glas gießen und sich Tau auf der Außenseite des Glases niederschlägt.
	Tau auf der äußeren Oberfläche des Gerätes.		Falls es um das Gerät herum sehr feucht ist, • kann sich die Feuchtigkeit auf der Außenseite des Gerätes niederschlagen und so zu Taubildung führen.
