DWK096655 - Dunstabzugshaube BOSCH - Kostenlose Bedienungsanleitung

Produkttyp	Wandhaube
Marke	Bosch
Modell	DWK096655
Breite	90 cm
Tiefe	50 cm
Höhe (min-max)	60 - 110 cm
Gewicht	Ca. 15 kg
Stromversorgung	220-240 V ~ 50 Hz
Motorleistung	200 W
Beleuchtung	Integrierte LED
Bedienung	Touchscreen
Geschwindigkeiten	3 Stufen + Intensivmodus
Fettfilter	Waschbare Metallfilter
Aktivkohlefilter (optional)	Umluftbetrieb möglich
Max. Geräuschpegel	65 dB(A)
Energieeffizienzklasse	A
Max. Luftstrom	620 m³/h
Wartung	Fettfilter regelmäßig reinigen
Sicherheit	Automatische Abschaltung bei Überhitzung
Ersatzteile	Fettfilter, Aktivkohlefilter, LED-Lampen
Allgemeine Informationen	Hergestellt in Deutschland

Häufig gestellte Fragen - DWK096655 BOSCH

Wie installiere ich die Dunstabzugshaube Bosch DWK096655?

Die Installation sollte von einem qualifizierten Fachmann durchgeführt werden. Beachten Sie die Sicherheitsabstände zum Kochfeld (mindestens 65 cm bei Elektroherd, 75 cm bei Gasherd). Befestigen Sie die Haube mit den mitgelieferten Dübeln und Schrauben an der Wand. Stellen Sie sicher, dass der Abluftschlauch korrekt angeschlossen ist, wenn Sie den Abluftbetrieb verwenden.

Wie reinige ich die Fettfilter?

Die Metallfettfilter können in der Spülmaschine oder von Hand mit heißem Wasser und Reinigungsmittel gewaschen werden. Lassen Sie sie vollständig trocknen, bevor Sie sie wieder einsetzen. Reinigen Sie sie je nach Nutzung etwa alle 2 Monate.

Was ist der Unterschied zwischen Abluft- und Umluftbetrieb?

Im Abluftbetrieb wird die Luft über einen Schlauch nach außen geleitet. Im Umluftbetrieb wird die Luft durch einen Aktivkohlefilter (optional) gefiltert und dann in die Küche zurückgeführt. Für den Umluftbetrieb muss ein spezieller Aktivkohlefilter erworben werden.

Wie installiere ich den Aktivkohlefilter?

Entfernen Sie die Fettfilter, setzen Sie dann den Aktivkohlefilter in das dahinter liegende Fach ein. Fixieren Sie ihn durch Drehen bis zum Einrasten. Setzen Sie anschließend die Fettfilter wieder ein. Der Aktivkohlefilter sollte alle 6 bis 12 Monate ausgetauscht werden.

Die Haube macht Geräusche, was tun?

Überprüfen Sie, ob die Haube korrekt installiert ist und die Fettfilter sauber sind. Wenn das Geräusch anhält, wenden Sie sich an den Kundendienst. Der normale Geräuschpegel liegt je nach Geschwindigkeit zwischen 45 und 65 dB(A).

Wie stelle ich den Timer ein?

Drücken Sie die Timer-Taste (Uhr), um die automatische Abschaltung zu aktivieren. Die Haube schaltet sich nach 10 Minuten aus. Sie können auch eine längere Dauer einstellen, indem Sie mehrmals drücken.

Welche Lampen verwende ich zum Austausch der Beleuchtung?

Verwenden Sie ausschließlich LED-Lampen vom Typ GU10 oder G4 (je nach Modell) mit den in der Anleitung angegebenen Eigenschaften. Trennen Sie die Haube vor dem Eingriff vom Stromnetz.

Die Fernbedienung funktioniert nicht, was tun?

Überprüfen Sie die Batterien der Fernbedienung. Wenn das Problem weiterhin besteht, setzen Sie die Verbindung gemäß der Anleitung zurück: Halten Sie die 'OK'-Taste 3 Sekunden lang gedrückt.

Wo finde ich Ersatzteile?

Sie können Ersatzteile (Filter, Lampen) beim Bosch-Kundendienst oder auf der offiziellen Website bestellen. Verwenden Sie die Referenz DWK096655, um Ihr Modell zu identifizieren.

Wie aktiviere ich den Intensivmodus?

Drücken Sie die Taste 'Intensiv' (oder 'Boost'), um den Intensivmodus für 10 Minuten zu aktivieren. Die Haube läuft mit voller Leistung und kehrt dann automatisch zur vorherigen Geschwindigkeit zurück.

BEDIENUNGSANLEITUNG DWK096655 BOSCH

Gerätebeschreibung Betriebsart

Kaminverblendung Glass

Betriebsart

Abluftbetrieb:

☐ Der Lüfter der Dunstabzugshaube saugt den Küchendunst an und leitet ihn durch den Fettfilter ins Freie. ☐ Der Fettfilter nimmt die fettigen Bestandteile des Küchendunstes auf. ☐ Die Küche bleibt weitgehend frei von Fett und Geruch.

Bei Abluftbetrieb der Dunstabzugshaube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlauferhitzer, Warmwasserbereiter) muss für ausreichend Zuluft gesorgt werden, die von der Feuerstätte zur Verbrennung benötigt wird.

Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht überschritten wird.

Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen, Fenstern, Zuluft-/Abluftmauerkasten oder anderen techn. Maßnahmen, wie gegenseitige Verriegelung o. ä., die Verbrennungsluft nachströmen kann.

Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.

Anmerkung: Bei der Beurteilung muss immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gasherd wird diese Regel nicht angewendet.

Bei der Ableitung der Abluft sind die behördlichen Vorschriften zu beachten.

Vor dem ersten Benutzen

Wichtige Hinweise:

Diese Dunstabzugshaube entspricht den einschlägigen Sicherheitsbestimmungen.

Reparaturen dürfen nur von Fachkräften durchgeführt werden.

Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

⚠ Anschluss und Inbetriebnahme dürfen nur von einem Fachmann durchgeführt werden.

⚠️ Verpackungsmaterial ordnungsgemäß entsorgen (siehe Montageanweisung).

⚠ Dunstabzugshaube nur mit eingesetzten Lampen betreiben.

⚠ Defekte Lampen sollten sofort ersetzt werden, um Überlastung der restlichen Lampen zu vermeiden.

Vor dem ersten Benutzen

⚠ Dunstabzugshaube nie ohne Fettfilter betreiben. ⚠ Überhitzte Fette oder Öle können sich leicht entzünden.

Darum Speisen mit Fetten oder Ölen, z. B. Pommes frites, nur unter Aufsicht zubereiten.

⚠️ Unter der Dunstabzugshaube nicht flambieren.

! Brandgefahr am Fettfilter durch aufsteigende Flammen.

Über einer Feuerstätte für feste Brennstoffe (Kohle, Holz und dgl.) ist der Betrieb der Dunstabzugshaube nur bedingt gestattet (siehe Montageanweisung).

Gas-Kochmulden / Gas-Herde

⚠️ Gas-Kochstellen immer sachgemäß benutzen.

Wichtig:

Die Flammen der Gas-Kochstellen müssen immer mit Kochgeschirr abgedeckt sein. Durch die starke Hitzeentwicklung

! der offenen Gasflammen könnte die Dunstabzugshaube beschädigt werden. ☐ Die während des Betriebes entstehende Wärmebelastung aller Kochstellen darf 11,3 kW nicht überschreiten, unabhängig von der installierten Nennleistung. ☐ Ausnahme: Kurzzeitig (max. 15 Minuten) können die Kochstellen mit einer Wärmebelastung bis zu 13,5 kW betrieben werden, wenn mindestens die Lüfterstufe 2 ständig eingeschaltet ist. (Sonst besteht Verbrennungsgefahr bei Berührung der Gehäuseoberflächen).

Bedienen der Dunstabzugshaube

⚠️ Der Küchendunst wird am wirkungsvollsten beseitigt durch:

☐ Einschalten der Dunstabzugshaube bei Kochbeginn. ☐ Ausschalten der Dunstabzugshaube erst einige Minuten nach Kochende.

Signalton:

☐ Beim Drücken einer Taste ertönt zur Bestätigung ein Signalton.

Ausschalten des Signaltons:

☐ Drücken Sie gleichzeitig die Tasten 0 und + bis nach ca. 3 Sekunden ein Signal ertönt.

Einschalten des Signaltons:

☐ Wiederholen Sie den Vorgang.

Einschalten des Lüfters:

☐ Drücken Sie die Taste +.

Einstellen der gewünschten Lüfterstufe:

☐ Drücken Sie die Taste +. Der Lüfter schaltet eine Stufe höher. ☐ Drücken Sie die Taste –. Der Lüfter schaltet eine Stufe zurück.

Ausschalten des Lüfters:

Drücken Sie die Taste 0. Die Anzeige erlischt nach kurzer Zeit. Oder: Drücken Sie die Taste – so oft, bis der Lüfter ausschaltet. Die Anzeige erlischt nach kurzer Zeit.

Bedienen der Dunstabzugshaube

Intensivstufe:

Durch die Intensivstufe wird die höchste Leistung erreicht. Sie wird kurzzeitig benötigt.

Drücken Sie die Taste + so oft, bis die Anzeige leuchtet. Wird die Intensivstufe nicht von Hand ausgeschaltet, schaltet der Lüfter nach 10 Minuten selbsttätig auf Stufe zurück.

Lüfternachlauf:

Drücken Sie die Taste

Der Lüfter läuft 10 Minuten in Stufe 1, dabei blinkt in der Anzeige ein Punkt. Danach schaltet der Lüfter selbsttätig aus.

Beleuchtung:

Drücken Sie kurz die Taste zum Ein- und Ausschalten. Die Beleuchtung kann zu jeder Zeit verwendet werden, auch wenn der Lüfter ausgeschaltet ist.

Einstellen der Helligkeit: Halten Sie die Taste gedrückt, bis die gewünschte Helligkeit erreicht ist.

Automatisches Einschalten der Beleuchtung, z. B. über eine Zeitschaltuhr:

Lüfter und Beleuchtung müssen ausgeschaltet sein.

Einschalten:

Drücken Sie gleichzeitig die Tasten – und →l.

□ Nach ca. 3 Sekunden schaltet sich zur Bestätigung die Beleuchtung ein.

Ausschalten:

Wiederholen Sie den Vorgang bei eingeschalteter Beleuchtung.

□ Nach ca. 3 Sekunden schaltet sich zur Bestätigung die Beleuchtung aus.

Zur Aufnahme der fettigen Bestandteile des Küchendunstes sind zwei Metall-Fettfilter eingesetzt.

Die Filter bestehen aus unbrennbarem Metall.

Achtung:

Bei zunehmender Sättigung mit fetthaltigen Rückständen erhöht sich die Entflammbarkeit und die Funktion der Dunstabzugshaube kann beeinträchtigt werden.

Wichtig:

Durch rechtzeitiges Reinigen der Fettfilter wird der Brandgefahr vorgebeugt, die durch Hitzestau beim Frittieren oder Braten entstehen kann.

Sättigungsanzeige:

Bei Sättigung der Fettfilter ertönt nach dem Ausschalten des Lüfters für 10 Sekunden ein Signal und die Anzeige = leuchtet. Spätestens dann sollten die Fettfilter gereinigt werden.

Reinigen der Fettfilter:

☐ Das Reinigen kann in der Geschirrspülmaschine erfolgen. Dabei ist eine leichte Verfärbung möglich. ☐ Setzen Sie den äusseren Filter so ein, dass die Einhängelöcher unten sind und das Spülwasser abfließen kann.

Wichtig:

Stark gesättigte Fettfilter nicht zusammen mit Geschirr reinigen.

☐ Beim Reinigen von Hand, die Fettfilter in heißer Spüllauge einweichen. Danach abbürsten, gut ausspülen und abtropfen lassen.

Löschen Sie die Anzeige ☑.

☐ Drücken Sie die Taste 0.

Filter und Wartung

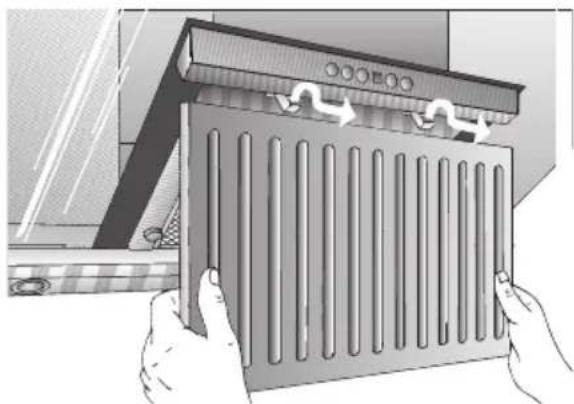

Ausbauen der Fettfilter:

1. Ziehen Sie am äußeren Filter unten, bis er sich von den Magneten löst.

1. Hängen Sie den Filter in senkrechter Lage oben aus.

1. Drücken Sie die Raste am inneren Filter und klappen Sie den Filter ab.

Einbauen der Fettfilter:

1. Setzen Sie den inneren Filter hinten ein und klappen Sie den Filter hoch.

1. Hängen Sie den äußeren Filter in senkrechter Lage oben ein.

1. Drücken Sie den Filter nach hinten, bis ihn die Magneten halten.

Reinigen und Pflegen

Dunstabzugshaube durch Ziehen des Netzsteckers bzw. Ausschalten der Sicherung stromlos machen.

☐ Beim Reinigen der Fettfilter die zugänglichen Gehäuseteile von abgelagertem Fett reinigen. Dadurch wird der Brandgefahr vorgebeugt und die optimale Funktion bleibt erhalten. ☐ Zum Reinigen der Dunstabzugshaube heiße Spüllauge oder mildes Fensterputzmittel verwenden. ☐ Kratzen Sie angetrocknete Verschmutzung nicht ab, sondern weichen Sie diese mit einem feuchten Tuch auf. ☐ Keine scheuernden Mittel oder kratzende Schwämme verwenden. ☐ Hinweis: Alkohol (Spiritus) nicht auf Kunststoffflächen anwenden, es könnten matte Stellen entstehen. Vorsicht! Küche ausreichend belüften, keine offene Flamme.

⚠️ Die Bedientasten nur mit milder Spüllauge und einem weichen, feuchten Tuch reinigen. Keinen Edelstahlreiniger für die Bedientasten verwenden.

Edelstahloberflächen:

□ Verwenden Sie einen milden nicht scheuernden Edelstahlreiniger. □ Reinigen Sie nur in Schliffrichtung.

⚠ Edelstahloberflächen nicht mit kratzenden Schwämmen und nicht mit sand-, soda-, säure- oder chloridhaltigen Putzmitteln reinigen!

Aluminium-, Lack- und Kunststoffoberflächen:

□ Verwenden Sie ein weiches, fusselfreies Fenster- oder Microfasertuch. ☐ Keine trockenen Tücher verwenden. □ Verwenden Sie ein mildes Fensterreinigungsmittel. ☐ Keine aggressiven, säure- oder laugenhaltigen Reiniger verwenden. □ Keine Scheuermittel verwenden.

Auswechseln der Lampen

1. Schalten Sie die Dunstabzugshaube aus und machen Sie durch Ziehen des Netzsteckers oder Ausschalten der Sicherung die Dunstabzugshaube stromlos. ⚠️ Die Halogenbirnen werden bei Betrieb sehr heiß. Auch einige Zeit nach dem Ausschalten besteht noch Verbrennungsgefahr.
2. Nehmen Sie den Lampenring mit einem Schraubenzieher oder ähnlichem ab.
3. Tauschen Sie die Halogenbirne aus (handelsübliche Halogenbirne, 12 Volt, max. 20 Watt, Sockel G4).

Achtung: Steckfassung.

Zum Anfassen der Birne ein sauberes Tuch verwenden.

1. Rasten Sie den Lampenring wieder ein.
2. Stellen Sie durch Einstecken des Netzsteckers oder durch Einschalten der Sicherung die Stromversorgung wieder her.

Hinweis: Sollte die Beleuchtung nicht funktionieren, kontrollieren Sie, ob die Lampen richtig eingesteckt sind.

Wenn in der Anzeige ein = erscheint:

☐ Siehe Abschnitt „Filter und Wartung“.

Wenn sich die Dunstabzugshaube nicht bedienen lässt:

☐ Für ca. 1 Minute die Dunstabzugshaube durch Ziehen des Netzsteckers bzw. Ausschalten der Sicherung stromlos machen.

Danach neu einschalten.

Bei eventuellen Rückfragen oder Störungen, Kundendienst anrufen.

(Siehe Kundendienststellenverzeichnis).

Bei Anruf bitte angeben:

E-Nr.

FD

Tragen Sie die Nummern in obige Felder ein. Die Nummern sind auf dem Typenschild, nach Abnahme der Fettfilter, im Innenraum der Dunstabzugshaube zu finden.

Gerätebeschreibung Betriebsart

Kaminverkleidung Glas

Die Filter bestehen aus unbrennbarem Metall.

Achtung!
