Produkttyp	Elektroherd
Marke	Zanker
Modell	KEV6046XXK
Maße (B x T x H)	60 cm x 60 cm x 85 cm
Nettogewicht	50 kg
Stromversorgung	230 V / 400 V ~ 50 Hz
Gesamtleistung	11 kW
Anzahl der Kochstellen	4
Kochstellenart	Glaskeramik
Backofenvolumen	60 L
Backofenfunktionen	Heißluft, Grill, Ober-/Unterhitze
Reinigung des Backofens	Pyrolyse
Sicherheit	Kindersicherung, Automatische Abschaltung
Energieeffizienzklasse	A
Kochart	Elektrisch
Farbe	Edelstahl
Garantie	2 Jahre
Reparierbarkeitsindex	8.5 / 10

Häufig gestellte Fragen - KEV6046XXK ZANKER

Wie schalte ich den Backofen ein?

Drehen Sie den Backofenschalter auf die gewünschte Funktion (Heißluft, Grill, etc.) und stellen Sie die Temperatur ein. Der Backofen schaltet sich automatisch ein. Eine Kontrollleuchte zeigt an, dass er heizt.

Wie benutze ich den Timer?

Drücken Sie die Taste Timer und stellen Sie die gewünschte Zeit mit den Pfeilen ein. Nach Ablauf der Zeit ertönt ein akustisches Signal. Sie können auch die automatische Abschaltung des Backofens programmieren.

Wie reinige ich die Backofenscheibe?

Verwenden Sie einen Reiniger für Glaskeramik oder einen weichen Schwamm mit weißem Essig. Vermeiden Sie Scheuermittel. Bei hartnäckigen Flecken aktivieren Sie den Pyrolyse-Zyklus, der die Rückstände verbrennt.

Was tun, wenn der Herd nicht heizt?

Überprüfen Sie zuerst die Stromversorgung (Sicherung, Steckdose). Stellen Sie sicher, dass die Bedienelemente richtig eingestellt sind. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie wechsle ich die Backofenlampe?

Trennen Sie das Gerät vom Stromnetz. Entfernen Sie die Lampenabdeckung (normalerweise hinten im Ofen) und schrauben Sie die defekte Lampe heraus. Ersetzen Sie sie durch eine Lampe des gleichen Typs (25W, 300°C). Setzen Sie die Abdeckung wieder auf und schließen Sie das Gerät wieder an.

Wie verriegele ich die Bedienelemente?

Halten Sie die Taste Kindersicherung 3 Sekunden lang gedrückt, bis ein Schloss-Symbol erscheint. Zum Deaktivieren wiederholen Sie denselben Vorgang.

Wie hoch ist der Stromverbrauch?

Die Gesamtleistung beträgt 11 kW, aber der tatsächliche Verbrauch hängt von der Nutzung ab. Im Durchschnitt verbraucht eine Ofenbackzeit zwischen 1,5 und 2 kWh. Die Energieeffizienzklasse ist A.

Wie aktiviere ich die Pyrolyse?

Leeren Sie den Ofen von allen Zubehörteilen. Wählen Sie die Funktion Pyrolyse (oft ein Symbol mit Flammen). Die Temperatur steigt auf etwa 500°C. Die Dauer beträgt etwa 2 Stunden. Wischen Sie nach Abschluss die Asche aus.

Wie stelle ich die Backofentemperatur ein?

Drehen Sie den Temperaturregler (oder verwenden Sie die Tasten + und - bei elektronischen Modellen), um die Temperatur zwischen 50°C und 250°C einzustellen. Warten Sie, bis die Kontrollleuchte erlischt, bevor Sie das Gargut in den Ofen geben.

Wo finde ich Ersatzteile?

Besuchen Sie die offizielle Zanker-Website oder wenden Sie sich an einen autorisierten Händler. Sie können auch auf spezialisierten Websites für Haushaltsgeräte-Ersatzteile suchen. Verwenden Sie die Modellnummer KEV6046XXK.

BEDIENUNGSANLEITUNG KEV6046XXK ZANKER

Benutzer-information

Kookplaat

Hob

Table de cuis- son

Kochfeld

Inhoud

Modell KEV6046XXK Prod.Nr. 949 594 327 00

Typ 58 AAD 65 ZO 220-240 V 50-60 Hz

Made

Ser.Nr. 7.6 kW

ZANKER

in

Modell KEV6046XXK Prod.Nr. 949 594 327 00

Typ 58 AAD 65 ZO 220-240 V 50-60 Hz

Made

Ser.Nr. ..... 7.6 kW

ZANKER

in

Cooking zones power

Cooking zone Nominal Power (Max heat setting) [W]
Right rear —170 / 265 mm 1400 / 2200 W
Right front — 180 mm 1800 W
Left rear — 145 mm 1200 W
Left front — 120 / 210 mm 750 / 2200 W

Modell KEV6046XXK Prod.Nr. 949 594 327 00

Typ 58 AAD 65 ZO 220-240 V 50-60 Hz

Made

Ser.Nr. 7.6 kW

ZANKER

in

Sicherheitsinformationen	23
Sicherheitshinweise	24
Gerätebeschreibung	26
Praktische Tipps und Hinweise	26
Reinigung und Pflege	27

Fehlersuche	27
Montageanleitung	28
Technische Daten	29
Umwelttipps	29

Änderungen vorbehalten.

Sicherheitsinformationen

Lesen Sie vor der Montage und Verwendung des Geräts sorgfältig die mitgelieferte Anleitung. Der Hersteller haftet nicht für Verletzungen oder Schäden, die durch eine fehlerhafte Montage entstehen. Bewahren Sie die Anleitung zum Nachschlagen auf.

Sicherheit von Kindern und schutzbedürftigen Personen

⚠️ Warnung! Es besteht Erstickungsgefahr, das Risiko von Verletzungen oder permanenten Behinderungen.

• Dieses Gerät kann dann von Kindern ab 8 Jahren, von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten sowie von Personen ohne bisherige Erfahrung im Umgang mit solchen Geräten bedient werden, wenn sie dabei von einer Person, die für ihre Sicherheit verantwortlich ist, beaufsichtigt werden.
• Kinder dürfen nicht mit dem Gerät spielen.
• Halten Sie das Verpackungsmaterial von Kindern fern.
• Halten Sie Kinder und Haustiere vom Gerät fern, wenn es in Betrieb oder in der Abkühlphase ist. Berührbare Teile sind heiss.
• Falls Ihr Gerät mit einer Kindersicherung ausgestattet ist, empfehlen wir, diese einzuschalten.
• Reinigung und Wartung des Geräts darf nicht von Kindern ohne Aufsicht erfolgen.

Allgemeine Sicherheit

- Das Gerät und die zugänglichen Geräteteile werden während des Betriebs heiß. Berühren Sie nicht die Heizelemente.

• Schalten Sie das Gerät nicht über eine externe Zeitschaltuhr oder eine separate Fernsteuerung ein.
• Kochen mit Fett oder Öl auf einem unbeaufsichtigten Kochfeld ist gefährlich und kann zu einem Brand führen.
• Versuchen Sie nicht einen Brand mit Wasser zu löschen, sondern schalten Sie das Gerät aus und bedecken Sie die Flamme mit einem Deckel oder einer Feuerlöschdecke.
• Legen Sie keine Gegenstände auf dem Kochfeld ab.
• Benutzen Sie zum Reinigen des Gerätes keinen Dampfreiniger.
• Legen Sie keine Metallgegenstände wie Messer, Gabeln, Löffel oder Topfdeckel auf die Oberfläche des Kochfelds, da diese heiß werden können.
• Schalten Sie das Gerät sofort ab, wenn Sie Risse auf der Glaskeramikfläche feststellen. Stromschlaggefahr!

Sicherheitshinweise

Montage

Warnung! Nur eine qualifizierte Fachkraft darf den Elektroanschluss des Geräts vornehmen.

• Entfernen Sie das Verpackungsmaterial.
• Stellen Sie ein beschädigtes Gerät nicht auf und benutzen Sie es nicht.
• Halten Sie sich an die mitgelieferte Montageanleitung.
• Die Mindestabstände zu anderen Geräten und Küchenmöbeln sind einzuhalten.

- Seien Sie beim Umsetzen des Geräts vorsichtig, denn es ist schwer. Tragen Sie stets Sicherheitshandschuhe.

- Dichten Sie die Ausschnittskanten mit einem Dich-tungsmittel ab, um ein Aufquellen durch Feuchtigkeit zu verhindern.

- Schützen Sie die Geräteunterseite vor Dampf und Feuchtigkeit.

- Installieren Sie das Gerät nicht direkt neben einer Tür oder unter einem Fenster. So kann heißes Kochgeschirr nicht herunterfallen, wenn die Tür oder das Fenster geöffnet wird.

• Wird das Gerät über Schubladen eingebaut, achten Sie darauf, dass zwischen dem Geräteboden und der oberen Schublade ein ausreichender Abstand für die Luftzirkulation vorhanden ist.
• Der Boden des Geräts kann heiß werden. Wir empfehlen eine feuerfeste Trennplatte unter dem Gerät anzubringen, damit der Boden nicht zugänglich ist.

Elektrischer Anschluss

Warnung! Brand- und Stromschlaggefahr.

• Die elektrischen Anschlüsse müssen von einem qualifizierten Elektriker ausgeführt werden.
• Das Gerät muss geerdet sein.
- Vor der Durchführung jeglicher Arbeiten muss das Gerät von der elektrischen Stromversorgung getrennt werden.
- Stellen Sie sicher, dass Sie das richtige Kabel für den elektrischen Netzanschluss verwenden.
- Achten Sie darauf, dass das Netzkabel nicht lose hängt oder sich verheddert.
- Stellen Sie beim elektrischen Anschluss des Gerätes sicher, dass das Netzkabel oder ggf. der Netzstecker nicht mit dem heißen Gerät oder heißem Kochgeschirr in Berührung kommt.

• Achten Sie darauf, dass das Gerät ordnungsgemäß montiert wird. Wenn freiliegende oder ungeeignete Netzkabel oder Netzstecker verwendet werden, kann der Anschluss überhitzen.
• Sorgen Sie dafür, dass ein Berührungsschutz installiert wird.
• Kabel zugentlasten.
• Achten Sie darauf, Netzstecker und Netzkabel nicht zu beschädigen. Wenden Sie sich zum Austausch des beschädigten Netzkabels an den Kundendienst oder einen Elektriker.
• Die elektrische Installation muss eine Trenneinrichtung aufweisen, mit der Sie das Gerät allpolig von der Stromversorgung trennen können. Die Trenneinrichtung muss mit einer Kontaktöffnungsbreite von mindestens 3 mm ausgeführt sein.
• Verwenden Sie nur geeignete Trennvorrichtungen: Überlastschalter, Sicherungen (Schraubsicherungen müssen aus dem Halter entfernt werden können), Fehlerstromschutzschalter und Schütze.

Gebrauch

Warnung! Es besteht Verletzungs-, Verbrennungs- und Stromschlaggefahr.

• Das Gerät ist für die Verwendung im Haushalt vorgesehen.
• Nehmen Sie keine technischen Änderungen am Gerät vor.
• Schalten Sie das Gerät nicht über eine externe Zeitschaltuhr oder eine separate Fernsteuerung ein.
• Lassen Sie das Gerät bei Betrieb nicht unbeaufsichtigt.
• Bedienen Sie das Gerät nicht mit feuchten oder nassen Händen oder wenn es mit Wasser in Kontakt gekommen ist.
• Legen Sie kein Besteck und keine Topfdeckel auf die Kochzonen. Sie werden heiß.
• Schalten Sie die Kochzonen nach jedem Gebrauch aus.
• Benutzen Sie das Gerät nicht als Arbeits- oder Abstellfläche.
• Hat die Geräteoberfläche einen Sprung, trennen Sie das Gerät umgehend von der Spannungsversorgung. Dies dient zur Vermeidung eines Stromschlags.

Warnung! Es besteht Explosions- und Brandgefahr.

• Erhitzte Öle und Fette können brennbare Dämpfe freisetzen. Halten Sie Flammen oder erhitzte Gegenstände beim Kochen mit Fetten und Ölen von diesen fern.
  • Die von sehr heißem Öl freigesetzten Dämpfe können eine Selbstzündung verursachen.
• Bereits verwendetes Öl kann Lebensmittelreste enthalten und einen Brand bei niedrigeren Temperaturen als frisches Öl verursachen.
• Platzieren Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, im Gerät, auf dem Gerät oder in der Nähe des Geräts.
• Löschen Sie eine Flamme nicht mit Wasser. Schalten Sie das Gerät aus und bedecken Sie die Flamme mit einem Deckel oder einer Feuerlöschdecke.

Warnung! Das Gerät könnte beschädigt werden.

• Stellen Sie kein heißes Kochgeschirr auf das Bedienfeld.
• Lassen Sie das Kochgeschirr nicht leerkochen.
• Lassen Sie keine Gegenstände oder Kochgeschirr auf das Bedienfeld fallen. Die Oberfläche könnte beschädigt werden.
• Schalten Sie die Kochzonen nicht mit leerem oder ohne Kochgeschirr ein.
• Legen Sie keine Alufolie auf das Gerät.
• Kochgeschirr aus Gusseisen oder Aluminiumguss oder mit beschädigten Böden kann die Glaskeramikoberfläche verkratzen. Heben Sie das Kochgeschirr stets an, wenn Sie es auf dem Kochfeld umsetzen möchten.

Reinigung und Pflege

Warnung! Das Gerät könnte beschädigt werden.

• Reinigen Sie das Gerät regelmäßig, um eine Abnutzung des Oberflächenmaterials zu verhindern.
• Reinigen Sie das Gerät nicht mit einem Wasser- oder Dampfstrahl.
• Reinigen Sie das Geräts mit einem weichen, feuchten Tuch. Verwenden Sie ausschließlich Neutralreiniger. Benutzen Sie keine Scheuermittel, scheuer-

nde Reinigungsschwämmchen, Lösungsmittel oder Metallgegenstände.

Entsorgung

Warnung! Verletzungs- oder Erstickungsgefahr.

- Für Informationen zur ordnungsgemäßen Entsorgung des Gerätes wenden Sie sich an die zuständige kommunale Behörde vor Ort.

• Trennen Sie das Gerät von der Stromversorgung.
- Schneiden Sie das Netzkabel ab und entsorgen Sie es.

Gerätebeschreibung

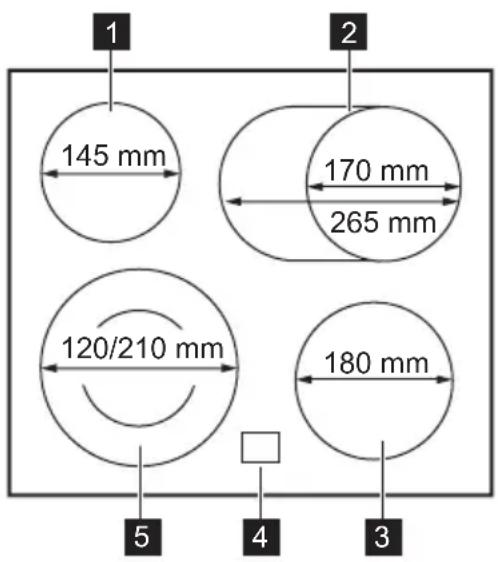

Allgemeine Übersicht

1 Kochzone
2 Kochzone
3 Kochzone
4 Restwärmeanzeige
5 Kochzone

Warnung! Es besteht Verbrennungsgefahr durch Restwärme!

Das Kochfeld wird mit den Schaltern des Backofens bedient. Im Kapitel „Täglicher Gebrauch“ für den Backofen können Sie nachlesen, wie das Kochfeld bedient wird.

Wenn sich eine Kochzone einschaltet, ist für kurze Zeit ein Brummen zu hören. Dieses Verhalten

ist typisch für alle Kochzonen eines Glaskeramik-Kochfelds und bedeutet nicht, dass das Gerät nicht ordnungsgemäß arbeitet.

Restwärmeanzeige

Die Restwärmeanzeige leuchtet auf, wenn eine Kochzone heiß ist.

Warnung! Es besteht Verbrennungsgefahr durch Restwärme!

Praktische Tipps und Hinweise

Kochgeschirr

Informationen zum Kochgeschirr

- Der Boden des Kochgeschirrs sollte so dick und flach wie möglich sein.

- Kochgeschirr aus Stahlemaille oder mit Aluminium- oder Kupferböden kann Verfärbungen der Glaskeramikoberfläche verursachen.

Energiesparen

So sparen Sie Energie

• Decken Sie Kochgeschirr, wenn möglich, mit einem Deckel ab.
• Setzen Sie das Kochgeschirr vor dem Einschalten der Kochzone auf.
• Schalten Sie die Kochzonen bereits vor dem Ende des Garvorgangs aus und nutzen Sie die Restwärme.
• Der Boden des Kochgeschirrs und die verwendete Kochzone sollten gleich groß sein.

Reinigung und Pflege

Reinigen Sie das Gerät nach jedem Gebrauch. Achten Sie immer darauf, dass der Boden des Kochgeschirrs sauber ist.

i Kratzer oder dunkle Flecken in der Glaskeramik beeinträchtigen die Funktionsfähigkeit des Geräts nicht.

So entfernen Sie Verschmutzungen:

1. – Folgendes muss sofort entfernt werden: geschmolzener Kunststoff, Plastikfolie, zuckerhaltige Lebensmittel. Andernfalls können die Verschmutzungen das Gerät beschädigen. Verwenden Sie einen speziellen Reinigungsschaber für Glas. Den Reinigungsschaber schräg

Informationen zu Acrylamiden

Wichtig! Nach neuesten wissenschaftlichen Erkenntnissen kann die Bräunung von Lebensmitteln, speziell bei stärkehaltigen Produkten, eine gesundheitliche Gefährdung durch Acrylamid verursachen. Daher empfehlen wir, bei möglichst niedrigen Temperaturen zu garen und die Speisen nicht zu stark zu bräunen.

zur Glasfläche ansetzen und über die Oberfläche bewegen.

- Folgendes kann nach ausreichender Abkühlphase entfernt werden: Kalk- und Wasserränder, Fettspritzer und metallisch schimmernde Verfärbungen. Verwenden Sie hierfür einen speziellen Reiniger für Glaskeramik oder Edelstahl.

1. Reinigen Sie das Gerät mit einem feuchten Tuch und etwas Spülmittel.

2. Am Ende das Gerät mit einem trockenen Tuch abreiben.

Fehlersuche

Problem Mögliche Ursache Abhilfe
Das Gerät kann nicht eingeschaltet oder bedient werden.	Das Gerät ist nicht oder nicht ordnungsgemäß an die Spannungsversorgung angeschlossen.	Prüfen Sie, ob das Gerät ordnungsgemäß an die Spannungsversorgung angeschlossen ist (siehe Anschlussplan).
Schalten Sie das Gerät erneut ein		und stellen Sie innerhalb von 10 Sekunden die Kochstufe ein.
Problem mit der Stromversorgung	des Gebäudes.	Sehen Sie im Sicherungskasten der Wohnung nach, ob die Sicherung für das Gerät ausgelöst hat. Löst die Sicherung wiederholt aus, wenden Sie sich an eine Elektrofachkraft.
Die Restwärmeanzeige funktioniert nicht.	Die Kochzone ist nicht heiß, da sie nur kurze Zeit in Betrieb war.	Sollte die Kochzone eigentlich heiß sein, wenden Sie sich bitte an den Kundendienst.

Problem Mögliche Ursache Abhilfe

Der äußere Heizkreis lässt sich nicht einschalten.

Schalten Sie zuerst den inneren

Heizkreis ein.

Wenn Sie das Problem mit der oben angegebenen Abhilfemaßnahme nicht beheben können, wenden Sie sich bitte an Ihren Fachhändler oder den Kundendienst. Geben Sie dabei die Daten auf dem Typenschild, den dreistelligen Buchstaben-Code für die Glaskeramik (befindet sich in der Ecke der Glasfläche) und die angezeigte Fehlermeldung an.

Vergewissern Sie sich, dass Sie das Gerät korrekt bedient haben. Wenn Sie das Gerät falsch bedient haben, fällt auch während der Garantiezeit für den Besuch eines Kundendiensttechnikers oder Händlers eine Gebühr an. Die Anweisungen zum Kundendienst und die Garantiebedingungen finden Sie im Garantieheft.

Montageanleitung

! Warnung! Siehe Kapitel „Sicherheitshinweise“.

i Vor der Montage

Notieren Sie vor der Montage des Geräts alle Daten, die Sie unten auf dem Typenschild finden. Das Typenschild befindet sich unten am Gerätegehäuse.

- Modell

Montage

- Einbaugeräte dürfen nur nach dem Einbau in bzw. unter normgerechte, passende Einbauschränke und Arbeitsplatten betrieben werden.

Kochzone Nennleistung (höchste Kochstufe) [W]
Hinten rechts —170 / 265 mm 1400 / 2200 W
Vorne rechts — 180 mm 1800 W
Hinten links — 145 mm 1200 W
Vorne links —120 / 210 mm 750 / 2200 W

Umwelttipps

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten

Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrer Gemeinde, Ihrer

Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Verpackungsmaterial

Die Verpackungsmaterialien sind umweltverträglich und wieder verwertbar. Kunststoffteile sind

mit internationalen Abkürzungen wie z. B. >PE<, >PS< usw. gekennzeichnet. Entsorgen Sie das Verpackungsmaterial bei den kommunalen Entsorgungsstellen in den dafür vorgesehenen Behältern.
