BEDIENUNGSANLEITUNG F78000IM0P ZANKER

VOOR HET EERSTE GEBRUIK

Elektronische instelling

EEN PROGRAMMA INSTELLEN EN STARTEN

Instelmodus

DE SPROEIARMEN REINIGEN

TECHNISCHE INFORMATIE

RÉGLAGE ET DÉPART D'UN PROGRAMME

Mode Programmation

66 SICHERHEITSHINWEISE
68 GERÄTEBESCHREIBUNG
69 BEDIENFELD
70 PROGRAMME
72 OPTIONEN
73 VOR DER ERSTEN INBETRIEBNAHME
77 TÄGLICHER GEBRAUCH
80 REINIGUNG UND PFLEGE
81 FEHLERSUCHE
84 TECHNISCHE DATEN

UMWELTTIPPS

Recyceln Sie Materialien mit dem Symbol ☐ Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern.

Recyceln Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte. Entsorgen Sie Geräte mit diesem Symbol ✉ nicht mit dem Hausmüll.

Bringen Sie das Gerät zu Ihrer örtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.

AUF UNSERER WEBSITE FINDEN SIE:

• Produkte
• Prospekte
• Gebrauchsanweisungen
• Problemlöser
• Service-Informationen

www.aeg.com

LEGENDE

⚠️ Warnung - Wichtige Sicherheitshinweise.
i Allgemeine Hinweise und Ratschläge
Hinweise zum Umweltschutz

Änderungen vorbehalten

FÜR PERFEKTE ERGEBNISSE

Danke, dass Sie sich für dieses AEG Produkt entschieden haben. Wir haben es geschaffen, damit Sie viele Jahre von seiner ausgezeichneten Leistung und den innovativen Technologien, die Ihnen das Leben erleichtern, profitieren können. Es ist mit Funktionen ausgestattet, die in gewöhnlichen Geräten nicht vorhanden sind. Nehmen Sie sich ein paar Minuten Zeit zum Lesen, um seine Vorzüge kennen zu lernen.

ZUBEHÖR UND VERBRAUCHSMATERIALIEN

Im AEG Webshop finden Sie alles, was Sie für ein makelloses Aussehen und perfektes Funktionieren Ihrer AEG Geräte benötigen. Wir bieten auch ein umfangreiches Zubehörsortiment, das Ihre höchsten Qualitätsansprüche erfüllt, vom Profi-Kochgeschirr bis zu Besteckkörben, von Flaschenhaltern bis hin zu Wäschebeuteln für empfindliche Wäsche...

Besuchen Sie den Webshop unter www.aeg.com/shop

KUNDENDIENST UND -BETREUUNG

Wir empfehlen die Verwendung von Originalersatzteilen.

Halten Sie folgende Angaben bereit, wenn Sie sich an den Kundendienst wenden. Die Informationen finden Sie auf dem Typenschild.

Modell ____

Produkt-Nummer (PNC) ____

Seriennummer ____

SICHERHEITSHINWEISE

Lesen Sie die mitgelieferte Anleitung sorgfältig vor der Montage und dem ersten Gebrauch des Geräts durch. Der Hersteller ist nicht dafür verantwortlich, wenn eine fehlerhafte Montage oder Verwendung Verletzungen und Schäden verursacht. Bewahren Sie die Anleitung zusammen mit dem Gerät für den zukünftigen Gebrauch auf.

SICHERHEIT VON KINDERN UND SCHUTZBEDÜRFTIGEN PERSONEN

WARNUNG!

Erstickungs- und Verletzungsgefahr oder Gefahr einer dauerhaften Behinderung.

• Lassen Sie keine Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten, mangelnder Erfahrung oder mangelndem Wissen dieses Gerät benutzen. Solche Personen müssen von einer Person beaufsichtigt oder bei der Bedienung des Geräts angeleitet werden, die für ihre Sicherheit verantwortlich ist. Lassen Sie Kinder nicht mit dem Gerät spielen.
• Halten Sie das Verpackungsmaterial von Kindern fern.
• Halten Sie alle Reinigungsmittel von Kindern fern.
• Halten Sie Kinder und Haustiere vom geöffneten Gerät fern.

MONTAGE

WARNUNG!

Das Gerät muss von einer Fachkraft montiert werden.

• Entfernen Sie das Verpackungsmaterial.
• Stellen Sie ein beschädigtes Gerät nicht auf und benutzen Sie es nicht.
• Stellen Sie das Gerät nicht an einem Ort auf, an dem die Temperatur un-

ter 0 °C absinken kann, und benutzen Sie das Gerät nicht, wenn die Temperatur unter 0 °C absinken könnte.

• Halten Sie sich an die mitgelieferte Montageanleitung.
• Stellen Sie sicher, dass das Gerät unter und an angrenzenden sicheren Konstruktionen montiert ist.

Wasseranschluss

• Achten Sie darauf, die Wasserschläuche nicht zu beschädigen.
• Bevor Sie neue oder lange Zeit nicht benutzte Schläuche an das Gerät anschließen, lassen Sie Wasser durch die Schläuche fließen, bis es sauber austritt.
• Achten Sie darauf, dass beim ersten Gebrauch des Geräts keine Undichtheiten vorhanden sind.

•

Gefährliche Spannung.

Der Wasserzulaufschlauch verfügt über ein Sicherheitsventil und eine Ummantelung mit einem innenliegenden Netzkabel.

- Ziehen Sie sofort den Netzstecker aus der Steckdose, wenn der Wasserzulaufschlauch beschädigt ist. Wenden Sie sich für den Austausch des Wasserzulaufschlauches an den Kundendienst.

Elektrischer Anschluss

WARNUNG!

Brand- und Stromschlaggefahr.

• Das Gerät muss geerdet sein.
- Stellen Sie sicher, dass die elektrischen Daten auf dem Typenschild den Daten Ihrer Stromversorgung entsprechen. Wenden Sie sich andernfalls an einen Elektriker.
- Schließen Sie das Gerät nur an eine sachgemäß installierte Schutzkontaktsteckdose an.
- Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel.
- Achten Sie darauf, Netzstecker und Netzkabel nicht zu beschädigen. Wenden Sie sich zum Austausch des beschädigten Netzkabels an den Kundendienst oder einen Elektriker.
- Stecken Sie den Netzstecker erst nach Abschluss der Montage in die Steckdose. Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist.
- Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät vom Stromnetz trennen möchten. Ziehen Sie dazu immer direkt am Netzstecker.

GEBRAUCH

WARNUNG!

Verletzungsgefahr.

• Das Gerät ist für die Verwendung im Haushalt vorgesehen.
• Nehmen Sie keine technischen Änderungen am Gerät vor.
• Stellen Sie Messer und Besteck mit scharfen Spitzen mit der Spitze nach unten in den Besteckkorb oder legen Sie sie in eine waagerechte Position.

• Lassen Sie die Gerätetür nicht ohne Beaufsichtigung offen stehen, damit von der Tür keine Stolpergefahr ausgeht.

• Setzen oder stellen Sie sich nie auf die offene Tür.

• Geschirrspüler-Reinigungsmittel sind gefährlich. Beachten Sie die Sicherheitsanweisungen auf der Reinigungsmittelverpackung.
• Trinken Sie nicht das Wasser aus dem Gerät und verwenden Sie es nicht zum Spielen.
• Nehmen Sie kein Geschirr aus dem Gerät, bevor das Programm beendet ist. Es könnte sich noch Reinigungsmittel auf dem Geschirr befinden.

WARNUNG!

Stromschlag-, Brand- und Verbrennungsgefahr.

• Platzieren Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, im Gerät, auf dem Gerät oder in der Nähe des Geräts.
• Reinigen Sie das Gerät nicht mit einem Wasser- oder Dampfstrahl.
• Es kann heißer Dampf aus dem Gerät austreten, wenn Sie die Tür während des Ablaufs eines Programms öffnen.

ENTSORGUNG

WARNUNG!

Verletzungs- oder Erstickungsgefahr.

• Trennen Sie das Gerät von der Stromversorgung.
• Schneiden Sie das Netzkabel ab und entsorgen Sie es.
• Entfernen Sie das Türschloss, um zu verhindern, dass sich Kinder oder Haustiere in dem Gerät einschließen.

GERÄTEBESCHREIBUNG

1 Oberer Sprüharm
2 Mittlerer Sprüharm
3 Unterer Sprüharm
4 Filter
5 Typenschild
6 Salzbehälter

7 Wasserhärtestufen-Wähler
8 Klarspülmittel-Dosierer
9 Waschmittelschublade
10 Besteckkorb
11 Unterkorb
12 Oberkorb

BEDIENFELD

A B C

Taste Ein/Aus

Programmübersicht

Taste Program

Programm-Kontrolllampen

Display

Taste Delay

Taste Start

Kontrolllampen

Taste Option

Kontrolllampen Beschreibung

Multitab-Kontrolllampe.

ÖKO PLUS-Kontrolllampe.

Hauptspülgang-Kontrolllampe.

Klarspülphase-Kontrolllampe.

Trocknungsphase-Kontrolllampe.

Programmende-Kontrolllampe.

Klarspülmittel-Kontrolllampe. Diese Kontrolllampe erlischt während des Programmbetriebs.

Salz-Kontrolllampe. Diese Kontrolllampe erlischt während des Programmbetriebs.

Zeitvorwahl-Kontrolllampe.

Tür-Kontrolllampe. Leuchtet auf, wenn die Tür offen ist.

Programm Verschmutzungs-grad Beladung		Programmphasen Optionen
AUTO^1)	Alle Geschirr, Besteck, Töpfe und Pfannen	Vorspülen Hauptspülgang 45 °C oder 70 °C Klarspülgänge Trocknen	ÖKO PLUS
PRO^2)	Stark verschmutzt Geschirr, Besteck, Töpfe und Pfannen	Vorspülen Hauptspülgang 70 °C Klarspülgänge Trocknen	ÖKO PLUS
SILENT^3)	Normal ver-schmutzt Geschirr und Be-steck	Vorspülen Hauptspülgang 50 °C Klarspülgänge Trocknen
30MIN^4)	Vor Kurzem benutztes Geschirr Geschirr und Be-steck	Hauptspülgang 60 °C Klarspülgang
ECO^5)	Normal ver-schmutzt Geschirr und Be-steck	Vorspülen Hauptspülgang 50 °C Klarspülgänge Trocknen	ÖKO PLUS
50MIN	Leicht verschmutzt Geschirr und Be-steck	Hauptspülgang 55 °C Klarspülgänge
	Normal oder leicht verschmutzt Empfindliches Ge-schirr und Gläser	Hauptspülgang 45 °C Klarspülgänge Trocknen	ÖKO PLUS
6)	Alle Vorspülen

1) Das Gerät erkennt den Verschmutzungsgrad und die Anzahl der Geschirrteile in den Körben. Es stellt dann automatisch die Wassertemperatur und -menge, den Energieverbrauch und die Programmdauer ein.
2) Dieses Programm enthält eine Spülphase mit hoher Temperatur, um hygienischere Spülergebnisse zu liefern. Während der Spülphase wird die Temperatur für 10 bis 14 Minuten auf 70 °C gehalten.
3) Dies ist das leiseste Spülprogramm. Die Pumpe arbeitet mit einer sehr niedrigen Drehzahl, um das Geräusch zu verringern. Auf Grund der niedrigen Drehzahl verlängert sich die Programmdauer.
4) Mit diesem Programm können Sie vor Kurzem benutztes Geschirr spülen. Sie erhalten ein gutes Spülergebnis in einer kurzen Zeit.
5) Dies ist das Standardprogramm für Prüfinstitute. Dieses Programm gewährleistet den wirtschaftlichsten Wasser- und Energieverbrauch für normal verschmutztes Geschirr und Besteck. Informationen zu den Testdaten finden Sie in der mitgelieferten Broschüre.

6) Verwenden Sie dieses Programm zum schnellen Abspülen des Geschirrs. Damit wird vermieden, dass sich Essensreste am Geschirr festsetzen und unangenehme Gerüche aus dem Gerät entweichen.

Verwenden Sie für dieses Programm kein Reinigungsmittel.

Verbrauchswerte

Programm 1)	Energie (kWh) Wasser (l)
AUTO	0.9 - 1.7 8 - 15
PRO	1.5 - 1.6 13 - 14
SILENT	1.1 - 1.2 9 - 11
30MIN	0.9 9
ECO	0.9 - 1.0 9 - 11
50MIN	1.0 - 1.2 10 - 11
	0.8 - 0.9 11 - 12
	0.1 4

1) Das Display zeigt die Programmdauer an.

Druck und Temperatur des Wassers, die Schwankungen in der Stromversorgung, die ausgewählten Optionen und die Geschirrmenge können die Programmdauer und die Verbrauchswerte verändern.

OPTIONEN

MULTITAB-FUNKTION

Schalten Sie diese Funktion nur ein, wenn Sie Kombi-Reinigungstabletten verwenden.

Die Funktion Multitab sperrt automatisch die Zufuhr von Klarspülmittel und Salz. Die entsprechenden Anzeigen sind ausgeschaltet.

Die Programmdauer kann sich verlän- gern.

ÖKO PLUS

Diese Funktion senkt die Temperatur in der Trocknungsphase. Der Energieverbrauch wird um 25 % gesenkt.

Das Geschirr kann am Ende des Programms noch feucht sein. Wir empfehlen, die Tür einen Spalt breit zu öffnen und das Spülgut trocknen zu lassen.

EINSCHALTEN DER OPTIONEN

- Schalten Sie die Optionen vor dem Programmstart ein oder aus. Sie können die Funktionen nicht ein- oder ausschalten, wenn ein Programm angelaufen ist.

Drücken

ÖKO PLUS

Sie die

Option-

Taste

Einmal ein aus

Zweimal aus ein

Dreimal ein ein

Viermal aus aus

Wenn Sie nicht länger Kombi-Reinigungstabletten verwenden, führen Sie die folgenden Schritten aus, bevor Sie ein anderes Reinigungsmittel, einen anderen Klarspüler oder ein anderes Geschirrspülersalz verwenden:

1. Schalten Sie die Funktion „Multi-tab“ aus.
2. Stellen Sie den Wasserenthärter auf die höchste Stufe ein.
3. Stellen Sie sicher, dass der Salzbehälter und der Klarspülmittel-Dosierer voll sind.
4. Starten Sie das kürzeste Programm mit einem Klarspülgang ohne Reinigungsmittel und ohne Geschirr.
5. Stellen Sie den Wasserenthärter entsprechend der Wasserhärte in Ihrem Gebiet ein.
6. Stellen Sie die Menge des Klarspülmittels ein.

VOR DER ERSTEN INBETRIEBNAHME

1. Prüfen Sie, ob die Einstellung des Wasserenthärters der Wasserhärte in Ihrem Gebiet entspricht. Stellen Sie ihn bei Bedarf entsprechend ein. Wenden Sie sich an Ihr örtliches Wasserversorgungsunternehmen, um die Wasserhärte in Ihrem Gebiet zu erfahren.
2. Füllen Sie den Salzbehälter.
3. Füllen Sie den Klarspülmittel-Dosierer mit Klarspülmittel.
4. Drehen Sie den Wasserhahn auf.
5. Möglicherweise haben sich im Gerät Verarbeitungsrückstände angesammelt. Starten Sie ein Programm, um diese zu entfernen. Verwenden Sie kein Reinigungsmittel und beladen Sie die Körbe nicht.

Schalten Sie die Funktion Multi-tab ein, wenn Sie Kombi-Reinigungstabletten verwenden. Diese Tabletten enthalten das Reinigungsmittel, Klarspülmittel und andere Zusätze. Achten Sie darauf, dass die Tabletten der Wasserhärte in Ihrer Region entsprechen. Beachten Sie die Anweisungen auf der Reinigungsmittelverpackung.

EINSTELLEN DES WASSERENTHÄRTERS

Hartes Wasser enthält viele Mineralien, die das Gerät beschädigen können und zu schlechten Spülergebnissen führen. Der Wasserenthärter neutralisiert diese Mineralien.

Das Geschirrspülsalz hält den Wasserenthärter sauber und in gutem Zustand. Beachten Sie für die richtige Einstellung des Wasserenthärters nachfolgende Tabelle. Sie stellt sicher, dass der Wasserenthärter die richtige Menge Geschirrspülsalz und Wasser verwendet.

Sie müssen den Wasserenthärter manuell und elektronisch einstellen.

Wasserhärte				Wasserenthärter-Einstellung
Deutsche Wasserhärte-grade (°dH)	Französische Wasserhärte-grade (°fH)	mmol/l Clarke	Wasserhär-tegrade	Manuell Elekt-ro-nisch
51 - 70 91 - 125 9.1 - 12.5 64 - 88				21)	10
43 - 50 76 - 90 7.6 - 9.0 53 - 63				21)	9
37 - 42 65 - 75 6.5 - 7.5 46 - 52				21)	8
29 - 36 51 - 64 5.1 - 6.4 36 - 45				21)	7
23 - 28 40 - 50 4.0 - 5.0 28 - 35				21)	6
19 - 22 33 - 39 3.3 - 3.9 23 - 27				21)	51)
15 - 18	26 - 32	2.6 - 3.2	18 - 22	1	4
11 - 14	19 - 25	1.9 - 2.5	13 - 17	1	3
4 - 10	7 - 18	0.7 - 1.8	5 - 12	1	2

Wasserhärte			Wasserenthärter-Einstellung
Deutsche Wasserhärte-grade (°dH)	Französische Wasserhärte-grade (°fH)	mmol/l Clarke Wasserhär-tegrade	Manuell Elekt-ro-nisch
< 4 < 7 < 0.7 < 5			12)	12)

1) Werkseinstellung.
2) Verwenden Sie kein Salz bei diesen Werten.

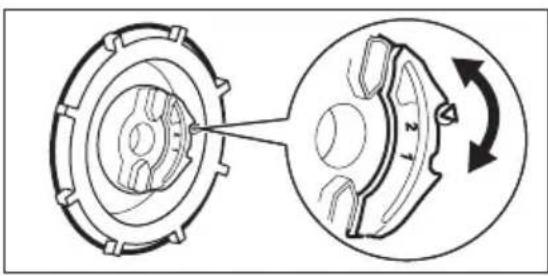

Manuelle Einstellung

Stellen Sie den Wasserhärtestufen- Wähler auf Stufe 1 oder 2.

Elektronische Einstellung

1. Drücken Sie die Ein/Aus-Taste, um das Gerät einzuschalten.
2. Stellen Sie sicher, dass sich das Gerät im Einstellmodus befindet. Siehe „EINSTELLEN UND STARTEN EI-NES PROGRAMMS“.
3. Halten Sie Delay und Start gleichzeitig gedrückt, bis die Kontrolllampen (A), (B) und (C) blinken.
4. Drücken Sie Program.

• Die Kontrolllampen (B) und (C) erlöschen.
• Die Kontrolllampe (A) blinkt weiterhin.
- Das Display zeigt die Einstellung des Wasserenthärters an. Beispiel: 5L = Stufe 5 .
5. Drücken Sie zur Einstellungsänderung wiederholt die Taste Program.
6. Schalten Sie das Gerät zur Bestätigung aus.

FÜLLEN DES SALZBEHÄLTERS

Verwenden Sie nur Spezialsalz für Geschirrspüler. Andere Produkte können das Gerät beschädigen.

Beim Befüllen des Salzbehälters können Wasser und Salz austreten. Korrosionsgefahr. Starten Sie ein Programm, nachdem Sie den Salzbehälter befüllt haben, um die Korrosion zu vermeiden.

1. Drehen Sie den Deckel gegen den Uhrzeigersinn und öffnen Sie den Salzbehälter.
2. Füllen Sie 1 Liter Wasser in den Salzbehälter (nur beim ersten Mal).
3. Füllen Sie den Salzbehälter mit Geschirrspülsalz.
4. Entfernen Sie das Salz, das sich um die Öffnung des Salzbehälters herum angesammelt hat.
5. Drehen Sie den Deckel im Uhrzeigersinn, um den Salzbehälter zu schließen.

FÜLLEN DES KLARSPÜLMITTEL-DOSIERERS

VORSICHT!

Verwenden Sie nur Klarspülmittel für Geschirrspüler. Andere Produkte können das Gerät beschädigen.

Das Klarspülmittel während der letzten Spülphase lässt das Geschirr ohne Streifen und Flecken trocknen.

1. Drücken Sie die Entriegelungstaste (D), um den Deckel (C) zu öffnen.
2. Füllen Sie den Klarspülmittel-Dosierer (A) nicht über die Marke „max“ hinaus.
3. Wischen Sie verschüttetes Klarspülmittel mit einem saugfähigen Tuch auf, um zu große Schaumbildung zu vermeiden.
4. Schließen Sie den Deckel. Achten Sie darauf, dass die Entriegelungstaste einrastet.

Sie können den Regler der Zugabemenge (B) zwischen Position 1 (geringste Menge) und Position 4 (größte Menge) einstellen.

TÄGLICHER GEBRAUCH

1. Drehen Sie den Wasserhahn auf.
2. Drücken Sie die Ein/Aus-Taste, um das Gerät einzuschalten. Stellen Sie sicher, dass sich das Gerät im Einstellmodus befindet. Siehe „EINSTELLEN UND STARTEN EINES PROGRAMMS“.
3. Füllen Sie den Salzbehälter auf, wenn die Salz-Kontrolllampe leuchtet.

4. Leuchtet die Klarspülmittel-Kontrolllampe, füllen Sie den Klarspülmittel-Dosierer.

5. Beladen Sie die Körbe.

6. Füllen Sie Reinigungsmittel ein.

7. Stellen Sie je nach Beladung und Verschmutzungsgrad das passende Programm ein.

BELADEN DER KÖRBE

Beispiele für die Beladung der Körbe finden Sie in der mitgelieferten Broschüre.

• Spülen Sie im Gerät nur spülmaschinenfestes Geschirr.

• Spülen Sie im Gerät keine Geschirrteile aus Holz, Horn, Aluminium, Zinn oder Kupfer.

• Spülen Sie in diesem Gerät keine Gegenstände, die Wasser aufnehmen können (Schwämme, Geschirrtücher usw.).

• Entfernen Sie Speisereste vom Geschirr.
• Weichen Sie eingebrannte Essensreste ein.
• Ordnen Sie hohle Gefäße (z. B. Tassen, Gläser, Pfannen) mit der Öffnung nach unten ein.
• Stellen Sie sicher, dass Geschirr und Besteck nicht aneinander haften. Mischen Sie Löffel mit anderem Besteck.
• Achten Sie darauf, dass Gläser einander nicht berühren.
• Ordnen Sie kleine Gegenstände in den Besteckkorb ein.
• Ordnen Sie leichte Gegenstände im Oberkorb an. Achten Sie darauf, dass diese nicht verrutschen können.
• Vergewissern Sie sich, dass sich die Sprüharme ungehindert bewegen können, bevor Sie ein Programm starten.

VERWENDUNG DES REINIGUNGSMITTELS

VORSICHT!

Verwenden Sie nur Reinigungsmittel für Geschirrspüler.

1. Drücken Sie die Entriegelungstaste (B), um den Deckel (C) zu öffnen.
2. Füllen Sie das Reinigungsmittel in den Behälter (A).
3. Wenn das Programm einen Vorspülgang hat, schütten Sie eine kleine Menge Reinigungsmittel auf die Innenseite der Gerätetür.
4. Wenn Sie Geschirrspüler-Tabs verwenden, legen Sie diese in den Reinigungsmittelbehälter (A).
5. Schließen Sie den Deckel. Achten Sie darauf, dass die Entriegelungstaste einrastet.

Verwenden Sie nicht mehr als die angegebene Reinigungsmittelmenge. Siehe hierzu die Angaben auf der Reinigungsmittelverpackung.

Geschirrspüler-Tabs lösen sich bei kurzen Programmen nicht vollständig auf und Reinigungsmittelreste können auf dem Geschirr haften bleiben.

Wir empfehlen daher, Geschirrspüler-Tabs nur bei langen Programmen zu verwenden.

EINSTELLEN UND STARTEN EINES PROGRAMMS

Einstellmodus

Das Gerät muss sich für einige Einstellungen im Einstellmodus befinden. Das Gerät ist im Einstellmodus, wenn nach dem Einschalten:

• Alle Programmanzeigen leuchten.
• Im Display zwei horizontale Balken angezeigt werden.
  Wenn im Bedienfeld andere Bedingungen angezeigt werden, halten Sie gleichzeitig Delay und Start gedrückt, bis sich das Gerät im Einstellmodus befindet.

Starten eines Programms ohne Zeitvorwahl

1. Drehen Sie den Wasserhahn auf.
2. Drücken Sie die Ein/Aus-Taste, um das Gerät einzuschalten.
3. Schließen Sie die Gerätetür.
4. Stellen Sie sicher, dass sich das Gerät im Einstellmodus befindet.

5. Drücken Sie Program wiederholt, bis die Programmanzeige des gewünschten Programms leuchtet.
   • Die Programmdauer blinkt im Display.
   • Die Phasen-Anzeigen des eingestellten Programms leuchten.

6. Wählen Sie die gewünschten Optionen aus.

7. Drücken Sie Start. Das Programm startet.

- Es leuchtet nur noch die Anzeige der laufenden Programmphase.

- Das Display zeigt die restliche Programmdauer an, die in Minutenschritten abläuft.

Starten eines Programms mit Zeitvorwahl

1. Wählen Sie das Programm und die gewünschten Zusatzfunktionen.
2. Drücken Sie Delay wiederholt, bis das Display die gewünschte Zeitvorwahl anzeigt (zwischen 1 und 24 Stunden).

• Die Zeitvorwahl blinkt im Display.

• Die Zeitvorwahl-Anzeige leuchtet.

1. Drücken Sie Start. Der Ablauf der Zeitvorwahl beginnt.

2. Das Display zeigt den Ablauf der Zeitvorwahl an, der in Schritten von jeweils 1 Stunde abnimmt.
   • Die Phasen-Anzeigen des eingestellten Programms erlöschen.

- Nach Ablauf der Zeitvorwahl startet das Programm.

– Die Anzeige des laufenden Programmabschnitts leuchtet auf.

Öffnen der Tür während des Betriebs

Wenn Sie die Tür öffnen, stoppt das Gerät. Wenn Sie die Tür wieder schließen, läuft das Gerät ab dem Zeitpunkt der Unterbrechung weiter.

Abbrechen einer eingestellten Zeitvorwahl während des Countdowns

Drücken Sie Delay wiederholt, bis:

- Das Display die Programmdauer anzeigt.

• Die Phasenanzeigen aufleuchten.
• Das Programm startet.

Beenden des Programms

Halten Sie Delay und Start gleichzeitig gedrückt, bis:

• Alle Programmanzeigen leuchten.
• Im Display zwei horizontale Balken angezeigt werden.

Bevor Sie ein neues Programm starten, kontrollieren Sie, ob der Reinigungsmittelbehälter gefüllt ist.

Am Programmende

Wenn das Programm beendet ist, leuchtet die Ende-Anzeige und das Display zeigt 0 an.

1. Öffnen Sie die Tür des Geräts.
2. Drücken Sie die Ein/Aus-Taste, um das Gerät auszuschalten.
3. Schließen Sie den Wasserhahn.

Wenn Sie die Ein/Aus-Taste nicht drücken, schaltet die AUTO OFF-Funktion das Gerät nach einigen Minuten automatisch aus. Diese Funktion hilft bei der Senkung des Energieverbrauchs.

• Öffnen Sie für bessere Trocknungsergebnisse für einige Minuten die Tür einen Spaltbreit.
• Lassen Sie das Geschirr abkühlen, bevor Sie es aus dem Gerät nehmen. Heißes Geschirr ist stoßempfindlich.
• Entladen Sie zuerst den Unter- und dann den Oberkorb.

An den Innenseiten und an der Tür des Gerätes kann sich Wasser niederschlagen. Edelstahl kühlt schneller ab als Geschirr.

REINIGUNG UND PFLEGE

WARNUNG!

Schalten Sie vor Reinigungsarbeiten immer das Gerät aus und ziehen Sie den Netzstecker aus der Steckdose.

Verschmutzte Filter und verstopfte Sprüharme beeinträchtigen das Spülergebnis. Prüfen Sie die Filter regelmäßig und reinigen Sie diese, falls nötig.

REINIGEN DER FILTER

1. Drehen Sie den Filter (A) nach links und nehmen Sie ihn heraus.
2. Um den Filter (A) auseinanderzubauen, ziehen Sie (A1) und (A2) auseinander.
3. Nehmen Sie den Filter (B) heraus.
4. Reinigen Sie die Filter mit Wasser.
5. Setzen Sie den Filter (B) wieder in der ursprünglichen Position ein. Vergewissern Sie sich, dass er korrekt unter den beiden Führungen (C) sitzt.
6. Bauen Sie den Filter (A) zusammen und setzen Sie ihn in Filter (B) ein. Drehen Sie ihn nach rechts, bis er einrastet.

Eine falsche Anordnung der Filter führt zu schlechten Spülergebnissen und kann das Gerät beschädigen.

REINIGEN DER SPRÜHARME

Bauen Sie die Sprüharme nicht aus. Falls die Löcher in den Sprüharmen verstopft sind, reinigen Sie sie mit einem dünnen spitzen Gegenstand.

REINIGEN DER AUSSENSEITEN

Reinigen Sie das Geräts mit einem weichen, feuchten Tuch. Verwenden Sie ausschließlich Neutralreiniger. Benutzen Sie keine Scheuermittel, scheuernde Reinigungsschwämmchen oder Lösungsmittel.

FEHLERSUCHE

Das Gerät startet nicht oder bleibt während des Betriebs stehen. Versuchen Sie zunächst eine Lösung für das Problem zu finden (siehe Tabelle). Wenden Sie sich andernfalls an den Kundendienst.

Bei manchen Störungen zeigt das Display einen Alarmcode an:

• ,10 - Es läuft kein Wasser in das Gerät.

• ,20 - Das Gerät pumpt das Wasser nicht ab.
• ,30 - Die Aquasafe-Einrichtung ist ausgelöst.

WARNUNG!

Schalten Sie das Gerät aus, bevor Sie die Überprüfungen vornehmen.

Problem Mögliche Ursache Mögliche Abhilfe
Das Programm startet nicht.	Der Netzstecker steckt nicht richtig in der Steckdose.	Stecken Sie den Netzstecker richtig in die Steckdose.
Die Gerätetür ist offen. Schließen Sie die Gerätetür.
Sie haben die Taste Startnicht gedrückt.		Drücken Sie Start.
Die Sicherung im Sicherungskasten ist durchgebrannt.		Setzen Sie eine neue Sicherung ein.
Die Zeitvorwahl ist eingestellt.		Brechen Sie die Zeitvorwahl ab oder warten Sie auf das Ende des Countdowns.
Es läuft kein Wasser in das Gerät.	Der Wasserhahn ist geschlossen.	Drehen Sie den Wasserhahn auf.
Der Wasserdruck ist zu niedrig.		Wenden Sie sich an Ihr örtliches Wasserversorgungsunternehmen.
Der Wasserhahn ist blockiert oder durch Kalkabla-gerungen verstopft.		Reinigen Sie den Wasserhahn.
Der Filter im Wasserzulaufschlauch ist verstopft.		Reinigen Sie den Filter.
Der Wasserzulaufschlauchist geknickt oder gebogen.		Vergewissern Sie sich, dass der Schlauch ordnungsgemäß angebracht ist.
Die Aquasafe-Einrichtungist eingeschaltet. Im Gerätsind Wasserlecks aufgetreten.		Drehen Sie den Wasserhahn zu und wenden Sie sich an den Kundendienst.
Das Gerät pumpt das Wasser nicht ab.	Der Siphon ist verstopft. Reinigen Sie den Siphon.
Der Wasserablaufschlauchist geknickt oder gebogen.		Vergewissern Sie sich, dass der Schlauch ordnungsgemäß angebracht ist.

Schalten Sie das Gerät nach der Überprüfung wieder ein. Das Programm wird an der Stelle fortgesetzt, an der es unterbrochen wurde. Tritt das Problem erneut auf, wenden Sie sich an den Kundendienst.

Wenn das Display andere Alarmcodes anzeigt, wenden Sie sich an den Kundendienst.

DIE SPÜL- UND TROCKNUNGSERGEBNISSE SIND NICHT ZUFRIEDENSTELLEND.

Problem Mögliche Ursache Mögliche Abhilfe
Das Geschirr ist nicht sauber.	Die Filter sind verstopft. Reinigen Sie die Filter.
Die Filter sind nicht richtig zusammengebaut und eingesetzt worden.		Kontrollieren Sie, dass die Filter sauber und richtig eingesetzt sind.
Die Sprüharme sind verstopft.		Entfernen Sie die Speisereste mit einem dünnen spitzen Gegenstand.
Das ausgewählte Programm ist für das Spülgut und den Verschmutzungsgrad nicht geeignet.		Achten Sie darauf, dass das Programm für die Art der Beladung und den Verschmutzungsgrad geeignet ist.
Falsche Anordnung der Geschirrteile in den Körben. Das Wasser konnte nicht alle Geschirrteile erreichen.		Achten Sie darauf, dass das Geschirr richtig in die Körbe geladen wird und das Wasser leicht alle Geschirrteile erreicht.
Die Sprüharme konnten sich nicht frei drehen.		Achten Sie darauf, dass das Geschirr richtig in die Körbe geladen wird und nicht die Sprüharme behindert.
Die Reinigungsmittelmenge war nicht ausreichend.		Bevor Sie ein neues Programm starten, prüfen Sie, ob der Reinigungsmittelbehälter mit der richtigen Menge Reinigungsmittel gefüllt ist.
Es befand sich kein Reini-gungsmittel im Behälter.		Füllen Sie den Reinigungsmittelbehälter mit Reinigungsmittel, bevor Sie ein neues Programm starten.
Kalkablagerungen auf dem Geschirr.	Der Salzbehälter ist leer. Stellen Sie sicher, dass der Salzbehälter mit Geschirrspülsalz gefüllt ist.
Der Wasserenthärter ist nicht auf die richtige Stufe gestellt.		Prüfen Sie, ob die Einstellung des Wasserenthärters der Wasserhärte in Ihrem Gebiet entspricht.
Der Deckel des Salzbehälters ist locker.		Drehen Sie den Deckel fest.
Weißliche Streifen und Flecken oder blauschimmernder Belag auf Gläsern und Geschirr.	Die zugegebene Klarspül-mittelmenge ist zu hoch.	Verringern Sie die Menge des Klarspülmittels.
Die Reinigungsmittelmenge war zu hoch.		Bevor Sie ein neues Pro-gramm starten, prüfen Sie, ob der Reinigungsmittelbehälter mit der richtigen Menge Reinigungsmittel gefüllt ist.
Getrocknete Was-sertropfen auf Glä-sern und Geschirr.	Die zugegebene Klarspül-mittelmenge ist zu niedrig.	Erhöhen Sie die Menge des Klarspülmittels.
Die Ursache kann in der Qualität des Reinigungsmittel s liegen.		Verwenden Sie eine andere Reinigungsmittelmarke.
Das Geschirr ist nass.	Es wurde ein Programm ohne Trocknungsphase gewählt.Es wurde ein Programm mit einer niedrigen Trocknungstemperatur gewählt.	Öffnen Sie für bessere Trock-nungsergebnisse einige Minuten lang die Tür einen Spaltbreit.
Das Geschirr ist nass und glanzlos.	Der Klarspülmittel-Dosierer ist leer.	Achten Sie darauf, dass der Klarspülmittel-Dosierer gefüllt ist.
Die Ursache kann in der Qualität des Klarspülmittels liegen.		Verwenden Sie eine andere Klarspülmittelmarke.
Die Ursache kann in der Qualität der Kombi-Reini-gungstablette liegen.		Verwenden Sie eine andere Tablettenmarke.Schalten Sie den Klarspül-mittel-Dosierer ein und verwenden Sie ihn zusammen mit den Kombi-Reini-gungtabletten.

Einschalten des Klarspülmittel-Dosierers bei eingeschalteter Multitab-Funktion

1. Drücken Sie die Ein/Aus-Taste, um das Gerät einzuschalten.
2. Stellen Sie sicher, dass sich das Gerät im Einstellmodus befindet. Siehe

„EINSTELLEN UND STARTEN EI- NES PROGRAMMS“.

1. Halten Sie Delay und Start gleichzeitig gedrückt, bis die Kontrolllampen (A), (B) und (C) blinken.

2. Drücken Sie Option.

• Die Kontrolllampen (A) und (C) erlöschen.

• Die Kontrolllampe (B) blinkt weiterhin.
- Das Display zeigt die Einstellung des Klarspülmittel-Dosierers an.

0d	Aus
Id	Ein

1. Drücken Sie Option zur Änderung der Einstellung.

2. Schalten Sie das Gerät zur Bestätigung aus.

3. Stellen Sie die Menge des Klarspülmittels ein.
4. Füllen Sie den Klarspülmittel-Dosierer.

TECHNISCHE DATEN

Abmessungen Breite / Höhe / Tiefe (mm) 596 / 818 - 898 / 575
Elektrischer Anschluss Siehe Typenschild.
Spannung 220-240 V
Frequenz 50 Hz
Wasserdruck	Min. / max. (bar / MPa)	(0.5 / 0.05 ) / (8 / 0.8 )
Wasserversorgung1)	Kalt- oder Warmwasser2)	max. 60 °C
Fassungsvermögen Gedecke 12

1) Schließen Sie den Zulaufschlauch an einen Wasserhahn mit einem 3/4"-Außengewinde an.

2) Wenn Sie Heißwasser mit umweltfreundlichen, alternativen Energiequellen (z.B. Solaranlagen oder Windkraft) aufbereiten, können Sie durch den Anschluss des Geräts an die Heißwasserversorgung Energie sparen.
