Produkttyp	2-Wege-Standlautsprecher
Marke	Yamaha
Modell	NS-F350
Abmessungen (B x H x T)	200 x 900 x 300 mm
Gewicht	12 kg
Betriebsart	Passiv (ohne integrierten Verstärker)
Belastbarkeit (RMS)	100 W (RMS)
Impedanz	6 Ohm
Frequenzgang	40 Hz - 25 kHz
Tieftöner	1 x 16 cm (Konus)
Hochtöner	1 x 2.5 cm (Kalotte)
Hauptfunktionen	Stereofonische Wiedergabe, kompatibel mit Hi-Fi-Verstärkern
Pflege und Reinigung	Mit einem weichen, trockenen Tuch abwischen. Keine chemischen Reinigungsmittel verwenden.
Sicherheit	Nicht Feuchtigkeit oder Wärmequellen aussetzen. Auf eine stabile Oberfläche stellen.
Ersatzteile und Reparierbarkeit	Ersatzteile beim Yamaha-Kundendienst erhältlich. Reparatur durch Fachmann empfohlen.
Allgemeine Informationen	Bedienungsanleitung als PDF auf notice-facile.com verfügbar

Häufig gestellte Fragen - NS-F350 YAMAHA

Welche Abmessungen hat der Yamaha NS-F350 Lautsprecher?

Die Abmessungen des NS-F350 Lautsprechers betragen etwa 200 mm Breite, 900 mm Höhe und 300 mm Tiefe.

Wie schwer ist der NS-F350 Lautsprecher?

Das Gewicht des Lautsprechers beträgt etwa 12 kg pro Stück.

Welche Impedanz hat die Yamaha NS-F350?

Die Nennimpedanz beträgt 6 Ohm.

Welche Verstärkerleistung wird für die NS-F350 empfohlen?

Es wird empfohlen, einen Verstärker mit einer Leistung zwischen 30 und 100 W RMS pro Kanal bei 6 Ohm zu verwenden.

Wie schließe ich die NS-F350 Lautsprecher an?

Verwenden Sie hochwertige Lautsprecherkabel. Verbinden Sie die + und - Anschlüsse des Lautsprechers mit denen des Verstärkers unter Beachtung der Polarität.

Was ist der beste Aufstellungsort für die NS-F350?

Stellen Sie die Lautsprecher mindestens 30 cm von der Rückwand entfernt und platzieren Sie sie 2 bis 3 Meter voneinander entfernt für ein gutes Stereobild.

Wie reinige ich den NS-F350 Lautsprecher?

Verwenden Sie ein weiches, trockenes Tuch. Verwenden Sie niemals Lösungsmittel oder Scheuermittel.

Was tun, wenn der Lautsprecher keinen Ton von sich gibt?

Überprüfen Sie die Kabelverbindungen, die Quellenauswahl am Verstärker und stellen Sie sicher, dass der Verstärker eingeschaltet ist. Testen Sie mit einer anderen Quelle.

Sind die NS-F350 mit einem Subwoofer kompatibel?

Ja, sie können mit einem aktiven Subwoofer verwendet werden. Verbinden Sie den Subwoofer mit dem Subwoofer-Ausgang des Verstärkers oder verwenden Sie einen Hochpassfilter.

Wo finde ich Ersatzteile für die NS-F350?

Kontaktieren Sie den Yamaha-Kundendienst oder einen autorisierten Händler. Die Lautsprecher und elektronischen Teile sind auf Bestellung erhältlich.

BEDIENUNGSANLEITUNG NS-F350 YAMAHA

Bitte lesen Sie sich die folgenden Sicherheitshinweise vor der Inbetriebnahme durch. Yamaha kann für etwaige Schäden und/oder Verletzungen, die durch eine Nichtbeachtung der folgenden Sicherheitshinweise entstehen, nicht haftbar gemacht werden.

1. Um optimales Leistungsvermögen sicherzustellen, lesen Sie bitte diese Anleitung aufmerksam durch. Bewahren Sie danach diese Anleitung für zukünftige Nachschlagzwecke an einem sicheren Ort auf.
2. Installieren Sie die Lautsprecher an einem kühlen, trockenen, sauberen Ort, entfernt von Fenstern, Wärmequellen, übermäßigen Erschütterungen, Staub, Feuchtigkeit und Kälte. Vermeiden Sie Quellen mit elektrischen Brummgeräuschen (z.B. Transformatoren und Motoren). Um Feuer- und Stromschlaggefahr zu vermeiden, setzen Sie die Lautsprecher niemals Wasser oder Regen aus.
3. Um einer Verzug oder eine Verfärbung des Gehäuses zu vermeiden, setzen Sie die Lautsprecher niemals direktem Sonnenlicht oder übermäßiger Feuchtigkeit aus.
4. Vermeiden Sie eine Installation dieser Lautsprecher an Orten, an welchen Objekte auf diese fallen und/oder diese Flüssigkeitstropfen oder Flüssigkeitsspritzern ausgesetzt werden können.

5. Stellen Sie niemals die folgenden Objekte auf den Lautsprechern ab:

6. Andere Komponenten, da diese zu Beschädigung oder Verformung der Oberfläche der Lautsprecher führen können;

7. Brennende Objekte (wie zum Beispiel Kerzen), da diese Feuer verursachen und die Lautsprecher beschädigen oder persönliche Verletzungen verursachen können.

8. Mit Flüssigkeit gefüllte Behälter, da diese verschüttet werden kann, wodurch es zu elektrischen Schlägen für den Anwender oder zu Beschädigung der Lautsprecher kommen kann.

9. Stellen Sie die Lautsprecher nicht so auf, dass sie umgeworfen oder von herabfallenden Objekten getroffen werden können. Stabile Anordnung stellt besseren Sound sicher.

10. Falls Sie die Lautsprecher auf dem gleichen Regal oder Gestell (Rack) wie den Platenspieler anordnen, kann es zu akustischer Rückkopplung (Heulgeräuschen) kommen.
11. Stecken Sie weder Ihrer Finger noch andere Gegenstände in den Port. Greifen und tragen Sie diese

Lautsprecher nicht beim Port, da dies Verletzungen und / oder Schäden an den Lautsprechern verursachen könnte.

1. Falls Sie Verzerrungen feststellen, reduzieren Sie den Lautstärkepegel mit dem Lautstärkeregler an Ihrem Verstärker. Betreiben Sie Ihren Verstärker niemals bis zu einem Punkt, bei welchem es zu „Begrenzungsverzerrung“ kommt. Anderenfalls können die Lautsprecher beschädigt werden.
2. Falls Sie einen Verstärker mit einer Nennausgangsleistung verwenden, die höher als die Nennbelastbarkeit der Lautsprecher ist, dann ist Vorsicht geboten, damit der maximal zulässige Eingang der Lautsprecher nicht überschritten wird.
3. Reinigen Sie die Lautsprecher niemals mit chemischen Lösungsmittel, da sonst das Finish beschädigt werden kann. Verwenden Sie ein sauberes, trockenes Tuch.
4. Versuchen Sie niemals die Lautsprecher zu modifizieren oder selbst zu reparieren. Wenden Sie sich an das qualifizierte Yamaha-Kundendienstpersonal, wenn Wartung erforderlich ist. Öffnen Sie unter keinen Umständen das Gehäuse.
5. Da dieses Gerät schwer ist, sind zwei Personen zum sicheren Transport erforderlich.
6. Verantwortung des Anwenders. Yamaha übernimmt keine Haftung für Unfälle, die auf fehlerhafte Anordnung oder Installation der Lautsprecher zurückzuführen sind.

Pflege der Lautsprecher

Wischen Sie dieses Gerät nicht mit chemischen Lösungsmitteln wie Alkohol, Verdünnern usw. ab, da Sie sonst die Gehäuseoberfläche beschädigen könnten. Verwenden Sie stattdessen ein sauberes, trockenes Tuch. Befeuchten Sie bei stärkeren Verschmutzungen ein weiches Tuch mit Wasser und wischen Sie anschließend das Gerät mit dem ausgewrungenen Tuch ab.

Das Schutzgitter ist vom Lautsprecher getrennt und separat verpackt. Achten Sie darauf, diese nicht zu verlieren.

Inhalt

Positionierung der Lautsprecher ....1

Anschließen an den Verstärker......2

Anschließen an einen Verstärker oder einen Receiver....2 Anschlüsse mit Doppelkabel ....3

Anbringen des Schutzgitters ....4

Technische Daten ....5

Eigenschaften

[NS-F350]

• Typ: 3-Weg-, 4-Wandler-Bassreflex-Bodenlautsprecherturm für Hauptkanäle
• Tieftöner: Doppelter 16 cm PMD-Konus Mitteltöner: 13 cm PMD-Konus Hochtöner: 3 cm Aluminium-Kalotte

[NS-F330]

• Typ: 2-Weg-, 3-Wandler-Bassreflex-Bodenlautsprecherturm für Hauptkanäle
• Tieftöner: Doppelter 13 cm PMD-Konus Hochtöner: 3 cm Aluminium-Kalotte

Positionierung der Lautsprecher

• Lassen Sie sich von einer zweiten Person helfen.
• Achten Sie besonders darauf, dass die Gehäuseoberflächen der Lautsprecher nicht zerkratzt werden.
• Sie sollten nicht seitlich gegen die Lautsprecher drücken, da sie sonst umfallen könnten. Unter Umständen kann dies zu Schäden an den Lautsprechern und / oder Verletzungen führen.
• Befestigen Sie lose auf dem Boden liegende Lautsprecherkabel, um Stolperunfälle zu verhindern.
• Wenn sich ein Lautsprecher zu nahe an einem Röhrenfernseher befindet, wird eventuell dessen Bild gestört. Umgekehrt könnte er einen Brummton erzeugen. Wenn das bei Ihnen der Fall ist, müssen Sie die Boxen mindestens 20 cm vom Fernseher entfernt aufstellen. Bei Fernsehern mit LCD- oder Plasmabildschirm tritt dieses Problem nicht auf.

Sicherheitshinweise für das Aufstellen der Lautsprecher

Bei diesen Lautsprechern befindet sich der Großteil des Gewichts im oberen Geräteteil. Dadurch können sie leicht umfallen, wenn beim Aufstellen nicht auf ausreichende Stabilität geachtet wird. Kippt ein Lautsprecher um, kann das zur Beschädigung des Geräts sowie

anderer Gegenstände und / oder zu Verletzungen führen (u. U. mit schwerem bzw. tödlichem Verlauf).

Hinweise zur sicheren und sachgemäßen Benutzung der Lautsprecher:

• Stellen Sie die Lautsprecher an stabilen, ebenen und glatten Orten auf, die sich nach Möglichkeit nicht sonderlich hoch über dem eigentlichen Fußboden befinden.
• Drücken Sie beim Bewegen der Lautsprecher nicht gegen deren Seitenwände und lehnen Sie keine Gegenstände dagegen.
• Setzen Sie sich nicht auf die Lautsprecher und stellen Sie auch keine Gegenstände auf ihnen ab.
  Erschütterungen oder Stöße, die durch Erdbeben und ähnliche Ereignisse bzw. menschliche Aktivitäten verursacht werden, können dazu führen, dass die Lautsprecher umfallen. Aus Sicherheitsgründen wird daher die Verwendung handelsüblicher Halteelemente oder -ketten aus Metall (oder ähnlicher Produkte) zum stabilen Aufstellen der Lautsprecher empfohlen.

■Verwendung als 2-Kanal-Stereolautsprecher

Einen besseren Stereoklang erreichen Sie, indem Sie die Lautsprecher leicht angewinkelt zum Hörer aufstellen.

■Verwendung als Frontlautsprecher in einem Multikanalsystem

Stellen Sie die Lautsprecher auf beiden Seiten des Fernsehers auf. Die Positionierung der Lautsprecher ist sehr wichtig, da von ihr die Gesamtsoundqualität des Multikanalsystems abhängt. Stellen Sie die Lautsprecher entsprechend der Höhrposition auf und folgen Sie dabei den Anweisungen im Handbuch Ihres Verstärkers.

Anschließen an den Verstärker

Sie benötigen ein im Fachhandel erhältliches Lautsprecherkabel.

Dieses Lautsprechersystem kann unter Verwendung der Standardanschlüsse und mit Doppelkabeln angeschlossen werden.

Vergewissern Sie sich, dass der Verstärker ausgeschaltet ist, bevor Sie die Anschlüsse durchführen.

■Anschlüsse

Schließen Sie einen Lautsprecher an den mit „L“ markierten linken Lautsprecherklemmen Ihres Verstärkers oder Receivers an und den anderen Lautsprecher an den mit „R“ markierten rechten Lautsprecherklemmen. Lesen Sie dazu bitte in der Bedienungsanleitung Ihres Verstärkers oder Receivers nach.

Hinweis

• Vergewissern Sie sich, dass Sie die Lautsprecher mit richtiger Polarität anschließen: Positive (+) Klemmen der Lautsprecher an positive (+) Klemmen des Verstärkers und negative (−) Klemmen des Lautsprechers an negative (−) Klemmen des Verstärkers. Eine falsche Polarität führt zu einer unnatürlichen und bassarmen Wiedergabe.
• Wählen Sie mit den Lautsprecherparametern des AV-Receivers für alle verwendeten Lautsprecher das kleine Modell (bzw. „S“).
  • Die Lautsprecher können beschädigt werden, wenn bestimmte Töne kontinuierlich bei einem hoch eingestellten Lautstärkepegel wiedergegeben werden. Wenn zum Beispiel Sinuswellen von einer Test-CD, Tiefbassfrequenzen von elektronischen Instrumenten o.ä. kontinuierlich ausgegeben werden, sollte der Lautstärkepegel gesenkt werden, um eine Beschädigung der Lautsprecher zu vermeiden. Das Gleiche gilt beim Aufsetzen der Nadel eines Plattenspielers auf die Oberfläche einer Schallplatte.
• Wenn Sie alle Lautsprecher angeschlossen haben, können Sie die Netzkabel des Verstärkers und der AV-Geräte wieder in die Steckdosen stecken.
• Wenn Sie einen Verstärker benutzen, dessen Nennausgangsleistung über der Nenneingangsleistung der Lautsprecher liegt, sollten Sie vorsichtig vorgehen, damit die maximale Eingangsleistung der Lautsprecher nicht überschritten wird.

■Anschließen der Lautsprecherkabel

1 Entfernen Sie 15 mm des Kabelmantels an den Enden aller Lautsprecherkabel. Verdrillen Sie die Adern so fest wie möglich, sodass keine Drähtchen mehr überstehen (siehe Abb. links).

2 Lösen Sie den Klemmenknopf.
3 Stecken Sie den blanken Draht ein.
4 Ziehen Sie den Klemmenknopf wieder an, sodass das Kabelende fest sitzt.
5 Ziehen Sie leicht am Kabel, um zu kontrollieren, ob es fest angeschlossen ist.

Hinweis

• Die Klemme darf nur die bloßliegende Ader, nicht aber den Mantel greifen.
- Stellen Sie sicher, dass sich die blank liegenden Adern nicht berühren, da dies zu Schäden am Lautsprecher und / oder am Verstärker führen kann.
- Bei unsachgemäßem Anschluss bleiben die Lautsprecher stumm.

Anschließen an einen Verstärker oder einen Receiver

Beim Anschließen die Überbrückungsleisten nicht abnehmen.
Schließen Sie das (+)-Lautsprecherkabel an die obere rote Klemme und dann das (−)-Lautsprecherkabel an die untere schwarze Klemme an.

Anschlüsse mit Doppelkabel

■Anschlüsse mit Doppelkabel

Dieses Lautsprechersystem kann unter Verwendung von Doppelkabeln angeschlossen werden. Hierbei werden zum Anschließen der Lautsprecher an den Ausgangsanschlüssen des Verstärkers (oder Receivers) anstelle der Standard-Anschlussmethode je zwei Kabelpaare für Mitteltöner/Tieftöner und Hochtöner verwendet.

Dies reduziert die Modulationsverzerrung, die durch den elektrischen Widerstand der Kabel und den Treiberstrom der Lautsprecher verursacht wird.

Bedingt durch den verringerten Widerstand wird eine verbesserte Klangwiedergabe erreicht.

Beim Anschließen der Doppelkabel müssen Sie als Erstes die Überbrückungsleisten von den Anschlüssen abnehmen.

Schließen Sie dann den Mitteltöner/Tieftöner und Hochtöner mit Hilfe der beiden Kabelpaare getrennt am Verstärker an.

Zum Anschließen des Lautsprechersystems kann ein im Handel erhältliches Lautsprecherkabel verwendet werden.

Entfernen Sie die Überbrückungsleisten, bevor der Anschluss augeführt wird.

Wenn Ihr Verstärker nur einen Satz von Lautsprecherausgangsklemmen hat.

1

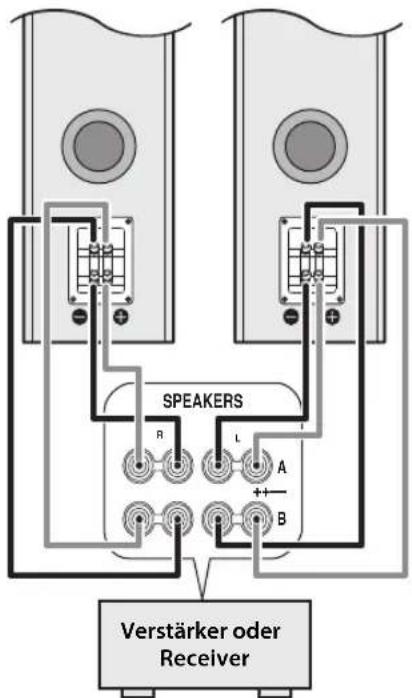

Wenn Ihr Verstärker zwei Sätze von Lautsprecherausgangsklemmen hat.

2

1

NS-F350

NS-F330

(R)

NS-F350

NS-F330

(L)

2

NS-F350

NS-F330

(R)

NS-F350

NS-F330

(L)

SPEAKERS A und B müssen werden.

Kabel mit Bananenstecker

Bananenstecker

1 Ziehen Sie den Klemmenknopf fest.

2 Stecken Sie den Bananenstecker in den Klemmenknopf ein.

Anbringen des Schutzgitters

Das Schutzgitter ist an sechs Stellen am Gehäuse befestigt und kann auf Wunsch abgenommen werden. Greifen Sie das Schutzgitter zum Abnehmen an beiden Seiten und ziehen Sie es behutsam vom Lautsprecher ab. Richten Sie zum Anbringen des Schutzgitters die sechs Aufnahmen an dessen Innenseite auf die entsprechenden Haltestifte am Lautsprecher aus und drücken Sie es behutsam an.

(NS-F350)

• Beim Abnehmen und Anbringen des Schutzgitters sollten Sie weder die eigentlichen Lautsprechereinheiten (Treiber) berühren noch übermäßig viel Kraft mit Werkzeugen auf das Gerät ausüben.
• Achten Sie darauf, die Lautsprechermembrane nicht mit den Fingern oder anderen Gegenständen zu berühren. Andernfalls besteht die Gefahr, dass der Lautsprecher nicht mehr richtig funktioniert.
• Um Schäden am Schutzgitter zu vermeiden, sollten Sie niemals mit Gewalt oder übermäßigem Krafteinsatz vorgehen. Des Weiteren sollten Sie beim Abnehmen / Anbringen des Schutzgitters immer nur den Rahmen anfassen, nicht aber an seiner Oberfläche ziehen oder drücken.

Technische Daten

NS-F350

Typ.... 3-Weg-Bassreflexsystem ohne magnetische Schirmung

Treiber ....Tieftöner: 16 cm, Konus-Bauform (2 Stk.) Mitteltöner: 13 cm, Konus-Bauform Hochtöner: 3 cm, Aluminium-Kalotte-Bauform

Impedanz......Nominal 6 Ω

Frequenzgang.... 35 Hz - 45 kHz (-10 dB) - 100 kHz (-30 dB)

Nenneingangsleistung.... 100 W

Max. Eingangsleistung 200 W

Empfindlichkeit....88 dB/2.83 V, 1 m

Übergangsfrequenz.... 1,4 kHz, 3,8 kHz

Abmessungen (B x H x T)....220 x 1157 x 339 mm

Gewicht 25,9 kg

NS-F330

Typ.... 2-Weg-Bassreflexsystem ohne magnetische Schirmung

Treiber ....Tieftöner: 13 cm, Konus-Bauform (2 Stk.) Hochtöner: 3 cm, Aluminium-Kalotte-Bauform

Impedanz......Nominal 6 Ω

Frequenzgang....40 Hz - 45 kHz (-10 dB) - 100 kHz (-30 dB)

Nenneingangsleistung 50 W

Max. Eingangsleistung 200 W

Empfindlichkeit....89 dB/2,83 V, 1 m

Übergangsfrequenz 3,2 kHz

Abmessungen (B x H x T)....202 x 950 x 299 mm

Gewicht 18,2 kg

* Änderungen der technischen Daten ohne vorherige Ankündigung vorbehalten.
* Darauf achten, daß die oben angegebenen Eingangswerte nicht überschritten werden.

Verbraucherinformation zur Sammlung und Entsorgung alter Elektrogeräte

Befindet sich dieses Symbol auf den Produkten, der Verpackung und/oder beiliegenden Unterlagen, so sollten benutzte elektrische Geräte nicht mit dem normalen Haushaltsabfall entsorgt werden.

In Übereinstimmung mit Ihren nationalen Bestimmungen und den Richtlinien 2002/96/ EC, bringen Sie alte Geräte bitte zur fachgerechten Entsorgung, Wiederaufbereitung und Wiederverwendung zu den entsprechenden Sammelstellen.

Durch die fachgerechte Entsorgung der Elektrogeräte helfen Sie, wertvolle Ressourcen zu schützen und verhindern mögliche negative Auswirkungen auf die menschliche Gesundheit und die Umwelt, die andernfalls durch unsachgerechte Müllentsorgung auftreten könnten.

Für weitere Informationen zum Sammeln und Wiederaufbereiten alter Elektrogeräte, kontaktieren Sie bitte Ihre örtliche Stadt- oder Gemeindeverwaltung, Ihren Abfallentsorgungsdienst oder die Verkaufsstelle der Artikel.

[Entsorgungsinformation für Länder außerhalb der Europäischen Union]

Dieses Symbol gilt nur innerhalb der Europäischen Union. Wenn Sie solche Artikel ausrangieren möchten, kontaktieren Sie bitte Ihre örtlichen Behörden oder Ihren Händler und fragen Sie nach der sachgerechten Entsorgungsmethode.

Precauciones

Wichtiger Hinweis: Garantie-Information für Kunden in der EWR\* und der Schweiz

Deutsch

Für nähere Garantie-Information über dieses Produkt von Yamaha, sowie über den Pan-EWR*- und Schweizer Garantieservice, besuchen Sie bitte entweder die folgend angegebene Internetadresse (eine druckfähige Version befindet sich auch auf unserer Webseite), oder wenden Sie sich an den für Ihr Land zuständigen Yamaha-Vertrieb. *EWR: Europäischer Wirtschaftsraum
