BlueTouch PRP6100 - Schmerztherapiegerät PHILIPS - Kostenlose Bedienungsanleitung

Produkttyp	Gerät zur Schmerztherapie (TENS/EMS)
Marke	Philips
Modell	BlueTouch PRP6100
Therapiemodi	TENS (Transkutane Elektrische Nervenstimulation) und EMS (Elektrische Muskelstimulation)
Anzahl der Kanäle	2
Elektrodenpads	4 selbstklebende Pads (im Lieferumfang enthalten)
Akku-Typ	Wiederaufladbarer Lithium-Ionen-Akku
Akkulaufzeit	Bis zu 15 Stunden pro Ladung
Abmessungen	100 x 55 x 25 mm (ca.)
Gewicht	85 g (inklusive Akku)
Intensitätsstufen	30 einstellbare Stufen pro Kanal
Pulsfrequenz	1-200 Hz
Pulsbreite	50-400 μs
Timer	15, 30, 45, 60 Minuten
Display	LCD-Bildschirm mit Intensitäts- und Einstellungsanzeige
Stromversorgung	USB-C-Ladekabel (im Lieferumfang enthalten)
Zubehör	Tragetasche, Elektrodenpads, USB-Kabel, Anleitung
Reinigung	Mit feuchtem Tuch abwischen; nicht eintauchen
Sicherheitszertifikate	CE, FDA registriert
Garantie	2 Jahre eingeschränkte Garantie

Häufig gestellte Fragen - BlueTouch PRP6100 PHILIPS

Wofür wird der Philips BlueTouch PRP6100 verwendet?

Der BlueTouch PRP6100 ist ein Gerät zur Schmerztherapie, das TENS- und EMS-Technologie verwendet, um Muskelschmerzen, Gelenkbeschwerden und chronische Schmerzen zu lindern. Es wird auch zur Muskelstimulation und Erholung verwendet.

Wie reinige ich das Gerät und die Elektroden?

Reinigen Sie das Gerät mit einem weichen, feuchten Tuch. Verwenden Sie kein Alkohol oder scheuernde Reinigungsmittel. Elektroden können mit Wasser abgespült und an der Luft getrocknet werden; ersetzen Sie sie, wenn die Haftung nachlässt.

Kann ich das Gerät während des Ladevorgangs verwenden?

Nein, aus Sicherheitsgründen verwenden Sie das Gerät nicht, während es an das Ladegerät angeschlossen ist. Trennen Sie es immer vor der Verwendung.

Wie lange hält der Akku bei voller Ladung?

Der wiederaufladbare Akku bietet bis zu 15 Stunden ununterbrochene Nutzung, abhängig von der Intensität und dem gewählten Modus.

Sind die Elektrodenpads wiederverwendbar?

Ja, die mitgelieferten selbstklebenden Pads sind für mehrere Sitzungen wiederverwendbar. Ersetzen Sie sie, wenn sie ihre Haftung verlieren oder abgenutzt sind.

Kann ich dieses Gerät verwenden, wenn ich einen Herzschrittmacher habe?

Nein. Wenn Sie einen Herzschrittmacher, implantierbaren Defibrillator oder ein anderes elektronisches Implantat haben, verwenden Sie dieses Gerät nicht, es sei denn, Ihr Arzt hat es empfohlen.

Was bedeuten die verschiedenen Intensitätsstufen?

Das Gerät hat 30 Intensitätsstufen pro Kanal. Stufe 1 ist sehr sanft, während Stufe 30 eine starke Stimulation bietet. Erhöhen Sie allmählich, bis Sie ein angenehmes Kribbeln spüren.

Wie wähle ich den richtigen Therapiemodus aus?

Verwenden Sie die Modus-Taste, um durch TENS (zur Schmerzlinderung), EMS (zur Muskelstimulation) und Kombinationsmodi zu wechseln. Lesen Sie in der Anleitung nach, um empfohlene Einstellungen für bestimmte Beschwerden zu finden.

Kann ich das Gerät im Gesicht oder am Kopf verwenden?

Nein. Bringen Sie die Elektroden nicht am Kopf, Gesicht, Hals oder Brust an, es sei denn, ein Arzt hat es ausdrücklich angewiesen.

Was soll ich tun, wenn die Pads nicht richtig haften?

Stellen Sie sicher, dass Ihre Haut sauber und trocken ist, bevor Sie sie aufkleben. Wenn die Pads ihre Haftung verlieren, ersetzen Sie sie durch neue (Modell: Philips Pads 2.0).

BEDIENUNGSANLEITUNG BlueTouch PRP6100 PHILIPS

Einführung 6

Wichtig 6

Allgemeine Beschreibung 15

Laden 15

Das BlueTouch Pain Relief Patch verwenden 17

Reinigung 23

Umwelt 23

Garantie und Kundendienst 24

Fehlerbehebung 24

Technische Daten 25

Einführung

Lesen Sie diese Bedienungsanleitung aufmerksam durch, bevor Sie das BlueTouch Pain Relief Patch anwenden, und bewahren Sie sie für den späteren Gebrauch auf. Dieses medizintechnische Gerät ist nicht verschreibungspflichtig. Für optimale Behandlungsergebnisse ist es erforderlich, das Gerät gemäß dem Behandlungsplan und den Anweisungen in dieser Bedienungsanleitung anzuwenden. Sollten Sie weitere Fragen haben, wenden Sie sich bitte an Ihren Apotheker.BlueTouch ist eine Marke von Koninklijke Philips N.V.

Verwendungszweck

Das BlueTouch Pain Relief Patch ist ein tragbares medizintechnisches Gerät, das zur Behandlung von Rückenschmerzen während der normalen täglichen Aktivitäten konzipiert wurde. Die Behandlung erfolgt durch die Anwendung von Licht und Wärme am Körper. Spezielles blaues LED-Licht entspannt geschädigte Muskeln und unterstützt deren Regenerierung durch eine verbesserte Durchblutung. Das BlueTouch Pain Relief Patch wurde zur Verwendung am oberen und/oder unteren Rücken entwickelt und lässt sich dank eines textilen Rückenbands nach Bedarf an die jeweilige Behandlungsstelle anlegen. Das Gerät wird durch integrierte, nicht austauschbare Akkus betrieben. Das BlueTouch Pain Relief Patch sollte nur von Personen über 18 Jahren verwendet und bedient werden. Es sollte ausschließlich gemäß den Sicherheitshinweisen und den Anweisungen in dieser Bedienungsanleitung verwendet sowie für den Zweck genutzt werden, für den es entwickelt wurde.

Wichtig

Wichtige Sicherheitshinweise

Gefahr

- Halten Sie den Adapter trocken.

Warnhinweis

• Tauchen Sie das BlueTouch Pain Relief Patch nicht in Wasser, und spülen Sie es nicht unter fließendem Wasser ab.
• Verwenden Sie das BlueTouch Pain Relief Patch nicht in feuchter Umgebung.

• Das BlueTouch Pain Relief Patch sollte nicht von Personen unter 18 Jahren und von Personen mit eingeschränkten physischen, sensorischen oder psychischen Fähigkeiten verwendet werden.
• DIES IST EIN MEDIZINTECHNISCHES GERÄT. HALTEN SIE DAS GERÄT AUSSERHALB DER REICHWEITE VON KINDERN.
• Lassen Sie Kinder nicht mit dem BlueTouch Pain Relief Patch spielen.
• Befolgen Sie stets den Behandlungsplan im Kapitel "Das BlueTouch Pain Relief Patch verwenden". Verwenden Sie das Gerät nicht mehr als zweimal täglich.
• Laden Sie das BlueTouch Pain Relief Patch nur mit dem mitgelieferten Adapter oder mit einem Micro-USB-Kabel (Letzteres ist nicht im Lieferumfang enthalten) auf.
• Prüfen Sie das BlueTouch Pain Relief Patch und den Adapter vor jedem Gebrauch auf Schäden.
• Verwenden Sie das BlueTouch Pain Relief Patch bzw. den Adapter nicht, wenn Schäden vorhanden sind.
• Wenn der Adapter beschädigt ist, ersetzen Sie ihn nur durch einen Original-Adapter, um Gefährdungen zu vermeiden. Wenden Sie sich an Philips, wenn Sie einen neuen Adapter benötigen.
• Der Adapter enthält einen Transformator. Ersetzen Sie den Adapter keinesfalls durch einen anderen Stecker, da dies eine Gefährdungssituation darstellt.
• Verbinden Sie den Adapter des BlueTouch Pain Relief Patch nicht mit einem Verlängerungskabel oder einer Mehrfachsteckdose, um Gefährdungen zu vermeiden.
• Nehmen Sie keine Modifizierungen am BlueTouch Pain Relief Patch und an seinen Zubehörteilen vor.
• Berühren Sie den Sensor in der Mitte des BlueTouch Pain Relief Patch nicht absichtlich, wenn das Patch eingeschaltet ist.
• Platzieren Sie keine Objekte auf dem Sensor in der Mitte des BlueTouch Pain Relief Patch, wenn das Patch eingeschaltet ist.
• Lassen Sie das BlueTouch Pain Relief Patch nicht unbeaufsichtigt, wenn es eingeschaltet ist oder auflädt.
• Wenden Sie sich zur Prüfung oder zur Reparatur des BlueTouch Pain Relief Patch immer an ein Philips Service-Center. Unsachgemäß ausgeführte Reparaturen können den Benutzer gefährden.

Achtung

• Das BlueTouch Pain Relief Patch wurde speziell zur Behandlung von Rückenschmerzen während der normalen täglichen Aktivitäten entwickelt, wie beispielsweise Arbeiten am Computer, Lesen, Fernsehen oder Arbeiten im Garten oder im Haus, wie z. B. Kochen. Verwenden Sie es ausschließlich für die Behandlung von Rückenschmerzen und nicht für andere Zwecke.
• Wenn die Behandlung unangenehm wird, wechseln Sie in einen niedrigeren Behandlungsmodus. Sollte die Behandlung auch im niedrigen Modus noch unangenehm sein, schalten Sie das BlueTouch Pain Relief Patch aus, und beenden Sie die Anwendung.
• Üben Sie nie übermäßigen Druck auf das BlueTouch Pain Relief Patch aus, z. B. durch Drücken oder indem Sie darauf liegen, sitzen oder stehen. Lehnen Sie sich beim Sitzen nicht zu sehr gegen das BlueTouch Pain Relief Patch.

- Verwenden Sie das BlueTouch Pain Relief Patch nur mit einem der speziell von Philips entwickelten Rückenbänder. Die Rückenbänder sind nicht im Lieferumfang enthalten und müssen separat erworben werden.

- Setzen Sie das BlueTouch Pain Relief Patch keinen schweren Stößen aus, und lassen Sie es nicht fallen.

- Drücken Sie das BlueTouch Pain Relief Patch nicht zusammen, und verdrehen Sie es nicht.

- Halten Sie das BlueTouch Pain Relief Patch fern von scharfen, spitzen oder scheuernden Objekten.

- Tragen Sie das BlueTouch Pain Relief Patch nicht während des Aufladens.

- Verwenden Sie vor der Behandlung keine Cremes oder Körperlotionen auf der Haut.

- Das blaue Licht kann Tätowierungen im Anwendungsbereich verfärben.

- Achten Sie bei der Verwendung, dem Aufladen und der Aufbewahrung des BlueTouch Pain Relief Patch auf eine Temperatur von +10 °C bis +35 °C und eine relative Luftfeuchtigkeit von 30 bis 90 %.

- Wenn Sie das BlueTouch Pain Relief Patch von einer sehr warmen in eine kältere Umgebung bringen, warten Sie etwa 3 Stunden, bevor Sie das Gerät nutzen.

- Blicken Sie nicht direkt in das vom BlueTouch Pain Relief Patch abgegebene Licht, wenn das Patch eingeschaltet ist.

- Verwenden Sie das BlueTouch Pain Relief Patch nicht bei Fieber, bei Krankheit oder wenn Sie Medikamente einnehmen bzw. Kosmetika verwenden, die in Kombination mit dem BlueTouch Pain Relief Patch unerwünschte Hautreaktionen verursachen könnten. Lesen Sie den Abschnitt "Gegenanzeigen" in diesem Kapitel, um herauszufinden, ob dies auf Sie zutrifft, bevor Sie mit der Anwendung des BlueTouch Pain Relief Patch beginnen.

- Um das BlueTouch Pain Relief Patch vom Netzstrom zu trennen, nehmen Sie den Adapter aus der Steckdose.

- Das BlueTouch Pain Relief Patch ist nicht für den unterbrochenen Gebrauch gedacht. Die genaue Anwendungszeit wird in Kapitel "Das BlueTouch Pain Relief Patch verwenden", Abschnitt "Behandlungsmodi, Dauer und Intensität" erklärt.

- Installieren Sie das BlueTouch Pain Relief Patch immer gemäß den Anweisungen in dieser Bedienungsanleitung. Vergewissern Sie sich, dass drahtlose Kommunikationsgeräte, wie zum Beispiel drahtlose Heimnetzwerkrouter, Mobiltelefone, schnurlose Telefone und ihre Basisstationen sowie Walkie-Talkies mindestens 6,7 Meter vom BlueTouch Pain Relief Patch entfernt sind, das diese Geräte die Funktionstüchtigkeit des Patches beeinflussen können.

- Reinigen Sie den Infrarot-Sensor mit einem feuchten Tuch nach jeder Behandlung, um auch zukünftig eine ordnungsgemäße Funktion sicherzustellen.

- Um Schaden an der Waschmaschinentrommel oder an anderer Wäsche in der Trommel zu verhindern, waschen Sie die Rückenbänder in einem feinmaschigen Wäschesack.

Gegenanzeigen

Verwenden Sie das BlueTouch Pain Relief Patch nicht in folgenden Situationen:

• Wenn Sie Hautverbrennungen oder einen Sonnenbrand haben.
• Wenn Sie Fieber haben.
• Wenn Sie eine bekannte Sonnenallergie haben.
• Wenn Sie allergisch auf die Oberflächenmaterialien des BlueTouch Pain Relief Patch (Polyurethan für die Hautkontaktfläche, Edelstahl für den Infrarot-Sensor und eine Polyamid-/Elastanmischung für die Oberfläche, die die Haut nicht berührt) oder auf die DriRelease Polyester-/Baumwollmischung der Rückenbänder reagieren.

- Wenn Sie unter einer bekannten Krankheit oder idiopathischen Hauterkrankung, wie z. B. Porphyrie, polymorphe Licht-Dermatose, chronische aktinische Dermatitis, aktinische Prurigo oder Lichturtikaria, die Lichtempfindlichkeit verursacht, leiden.

- Wenn Sie unter aktivem Hautkrebs leiden oder in der Vergangenheit an den zu behandelnden Hautpartien unter Hautkrebs oder einer anderen Krebsart gelitten haben; das Gleiche gilt bei präkanzerösen Läsionen und großen Muttermalen.

- Wenn Sie fotosensibilisierende Medikamente einnehmen, prüfen Sie den Beipackzettel, und verwenden Sie das Gerät auf keinen Fall, wenn als Nebenwirkungen fotoallergische oder fototoxische Reaktionen auftreten können oder Ihre Haut während der Einnahmezeit nicht direktem Sonnenlicht ausgesetzt werden darf.

- Wenn Sie Steroide einnehmen. Durch diese Medikamente wird die Haut reizempfindlicher.

- Wenn Sie an den zu behandelnden Hautpartien Infektionen, Ekzeme, noch nicht abgeheilte Tätowierungen, Verbrennungen, entzündete Follikel, offene Wunden, Abschürfungen, Herpes, Schuppenflechte, Wunden oder Läsionen und Blutergüsse haben.

- Wenn Sie schwere oder nicht eingestellte Diabetes oder Diabetes mit peripheren Schäden haben.

- Wenn Sie unkontrollierte arterielle Hypertonie haben oder bereits in der Vergangenheit einen Schlaganfall, Herzinfarkt, Angina pectoris, arteriosklerotische Herz-Kreislauf-Erkrankungen oder periphere vaskuläre Erkrankungen erlitten haben.

- Wenn Sie schwanger sind oder stillen.

- Wenn Sie eine entzündliche Erkrankung haben, die Schmerzen verursacht, oder eine andere chronische Krankheit oder bekannte Infektion, die Schmerzen verursacht, wie zum Beispiel Spondylarthropathie, rheumatische Arthritis, Lupus erythematodes oder Lyme-Borreliose.

- Wenn Sie an einer degenerativen Erkrankung des Nervensystems, wie zum Beispiel Multiple Sklerose oder Parkinson-Krankheit, oder an einer Spinalkanalstenose, die Rückenschmerzen unterstützt oder verursacht, am Cauda equina-Syndrom oder an anderen neurologischen Symptomen leiden, die auf eine Neuropathie hinweisen.

- Wenn Sie an Schizophrenie, am Borderline-Syndrom oder an schweren Depressionen leiden.

- Wenn Sie an sensorischer Deprivation leiden oder wenn Gürtelrose oder postherpetische Neuralgie, insbesondere im mittleren Rumpfbereich, diagnostiziert wurde.

• Wenn Sie anatomische Symptomatiken oder andere physische Einschränkungen haben, die ein Anlegen des BlueTouch Pain Relief Patch nicht möglich machen.
• Wenn Sie ein aktives, implantiertes Gerät haben, wie zum Beispiel einen Herzschrittmacher, einen Defibrillator, einen Neurostimulator, ein Cochlea-Implantat oder ein aktives Gerät zur Medikamentenverabreichung.
• Wenn Sie in der Vergangenheit an schwerer Osteoporose (T-Wert von 2,5 und ein oder mehrere Knochenbrüche) oder an einer anderen schweren Knochenkrankheit gelitten haben.
• Wenn Sie in den vorangehenden 8 Wochen eine akute Verrenkung oder einen akuten Bruch hatten.
• Wenn Sie in den vorangehenden 8 Wochen an postoperativen Rückenproblemen gelitten haben oder an Oberkörper, Kopf oder Rücken operiert wurden.
• Wenn Sie an Ganzkörperschmerzen leiden.
• Wenn Ihr allgemeiner Gesundheitszustand schlecht ist.

Normerfüllung

• Das BlueTouch Pain Relief Patch erfüllt sämtliche relevante Normen für elektrische Medizingeräte und Geräte für den Heimgebrauch, die optische (LED-)Strahlung nutzen.
• Das BlueTouch Pain Relief Patch erfüllt sämtliche Normen bezüglich elektromagnetischer Felder (EMF). Nach aktuellen wissenschaftlichen Erkenntnissen ist das BlueTouch Pain Relief Patch sicher im Gebrauch, sofern es ordnungsgemäß und entsprechend den Anweisungen in dieser Bedienungsanleitung gehandhabt wird.

Erklärung der Symbole

CE 0344

- Dieses Symbol bedeutet: Entspricht den EG-Richtlinien. CE steht für "Conformité Européenne".

- Dieses Symbol bedeutet: Das BlueTouch Pain Relief Patch nicht in der Waschmaschine waschen.

IP22

- Dieses Symbol bedeutet, dass das Gerät spritzwasserfest ist.

- Dieses Symbol kennzeichnet ein Geräteteil vom Typ BF (Body Floating).

- Dieses Symbol bedeutet: Blicken Sie nicht direkt ins Licht. Risikogruppe 1 Produkt.

- Dieses Symbol ist ein Wamhinweis, die mitgelieferten Dokumente vor dem Gebrauch des Geräts zu lesen, und alle erforderlichen Sicherheitsmaßnahmen zu treffen.

- Dieses Symbol bedeutet: Lesen Sie die Bedienungsanleitung durch, bevor Sie das BlueTouch Pain Relief Patch verwenden.

- Dieses Symbol bedeutet: Nicht unter fließendem Wasser reinigen.

- Dieses Symbol bedeutet: Blicken Sie nicht in die Lichtquelle. Risikogruppe 1 Produkt (IEC60601-2-57:2011).

- Dieses Symbol bedeutet: Nicht mit dem normalen Hausmüll entsorgen. Weitere Anweisungen erhalten Sie im Kapitel "Umwelt".

- Dieses Symbol zeigt die Bereiche an, in denen das BlueTouch Pain Relief Patch positioniert und angewendet werden kann.

- Dieses Symbol bedeutet "Hergestellt von" und wird gemeinsam mit dem Philips Logo und der Wortmarke dargestellt.

- Dieses Symbol bedeutet, dass der Adapter zweifach isoliert ist (Klasse II).

- Dieses Symbol bedeutet, dass der Adapter nur im Haus verwendet werden darf.

- Dieses Symbol bedeutet: Nicht unter fließendem Wasser reinigen.

- Dieses Symbol bedeutet: Nicht mit dem normalen Hausmüll entsorgen. Weitere Anweisungen erhalten Sie im Kapitel "Umwelt".

Rückenbänder

- Dieses Symbol bedeutet: Bei einer Temperatur von maximal 30 Grad Celsius waschen.

- Dieses Symbol bedeutet: Nicht bleichen.

- Dieses Symbol bedeutet: Nicht im Trockner trocknen.

- Dieses Symbol bedeutet: Nicht bügeln.

- Dieses Symbol bedeutet: Nicht chemisch reinigen.

- Dieses Symbol bedeutet, dass das Material auf schädliche Stoffe gemäß Öko-Tex® Standard 100 geprüft worden ist.

- Dieses Symbol bedeutet, dass dieses Rückenband zur Verwendung am unteren Rücken geeignet ist.

- Dieses Symbol bedeutet, dass dieses Rückenband zur Verwendung am oberen Rücken geeignet ist.

Allgemeine Beschreibung (Fig. 23)

1 BlueTouch Pain Relief Patch (außen)
2 Anschlussfeld
3 Anschluss für den kleinen Adapterstecker
4 Ladeanzeige
5 Micro-USB-Buchse
6 Modus-Taste
7 BlueTouch Pain Relief Patch (Hautseite)
8 Anwendungsbereich
9 Infrarot-Sensor
10 Adapter
11 Gerätestecker

Laden

Laden Sie das BlueTouch Pain Relief Patch bei niedrigem Akkustand und bei der Erstanwendung des Geräts vollständig auf. Wenn das BlueTouch Pain Relief Patch vollständig aufgeladen ist, kann es 120 Behandlungsminuten lang angewendet werden. Sie können das BlueTouch Pain Relief Patch mit dem mitgelieferten Adapter oder durch Anschließen eines Micro-USB-Kabels (Letzteres ist nicht im Lieferumfang enthalten) an die Micro-USB-Buchse aufladen.

Hinweis: Die Behandlung ist nicht möglich, wenn das BlueTouch Pain Relief Patch gerade aufgeladen wird.

Mit dem Adapter aufladen

Ein vollständiges Aufladen des BlueTouch Pain Relief Patch mit dem Adapter dauert 2,5 Stunden.

1 Öffnen Sie die Abdeckung des Anschlussfelds.

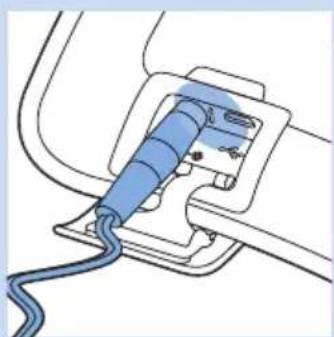

2 Stecken Sie den kleinen Stecker des Adapters in den entsprechenden Anschluss des BlueTouch Pain Relief Patch.

3 Stecken Sie den Adapter in die Steckdose (100 V-240 V).

- Wenn der kleine Stecker ordnungsgemäß verbunden ist, piepst das BlueTouch Pain Relief Patch einmal und zeigt damit an, dass das Aufladen begonnen hat.

Die Ladeanzeige auf dem Anschlussfeld blinkt langsam und regelmäßig während das BlueTouch Pain Relief Patch aufgeladen wird.

4 Sobald das BlueTouch Pain Relief Patch vollständig aufgeladen ist, leuchtet die Ladeanzeige ununterbrochen.
5 Nehmen Sie den Adapter aus der Steckdose, und ziehen Sie den kleinen Stecker aus dem Anschluss des BlueTouch Pain Relief Patch.

Mit dem Micro-USB-Anschluss aufladen

Sie können das BlueTouch Pain Relief Patch auch mit einem Micro-USB-Kabel aufladen. Dieses Kabel ist nicht im Lieferumfang des BlueTouch Pain Relief Patch enthalten. Das Aufladen mit einem Micro-USB-Kabel kann bis zu 8 Stunden in Anspruch nehmen.

1 Öffnen Sie die Abdeckung des Anschlussfelds.

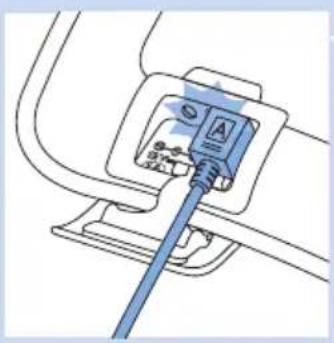

2 Stecken Sie den Stecker des Micro-USB-Kabels in den USB-Anschluss des BlueTouch Pain Relief Patch.

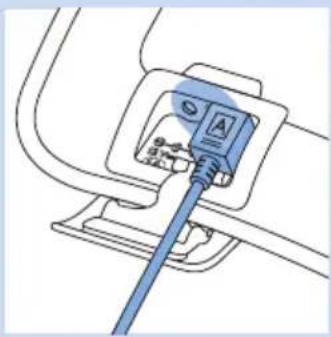

3 Stecken Sie den anderen Stecker des Micro-USB-Kabels in ein USB-Ladegerät oder Ihren Computer.
Wenn das Micro-USB-Kabel ordnungsgemäß verbunden ist, piepst das BlueTouch Pain Relief Patch einmal und zeigt damit an, dass das Aufladen begonnen hat.

Die Ladeanzeige auf dem Anschlussfeld blinkt langsam und kontinuierlich während das BlueTouch Pain Relief Patch aufgeladen wird.

4 Sobald die Akkus des BlueTouch Pain Relief Patch vollständig aufgeladen sind, leuchtet die Ladeanzeige ununterbrochen.
5 Ziehen Sie den Stecker des Micro-USB-Kabels aus dem Micro-USB-Anschluss des BlueTouch Pain Relief Patch.

Das BlueTouch Pain Relief Patch verwenden

Behandlungsplan

Halten Sie sich stets an den unten angegebenen Behandlungsplan. Verwenden Sie das Gerät nicht mehr als zweimal täglich.

Das BlueTouch Pain Relief Patch wurde für den täglichen Gebrauch entwickelt. Sie können es immer dann verwenden, wenn Sie Schmerzen verspüren. Es ist jedoch wichtig, dass Sie sich an den unten angegebenen Behandlungsplan halten und nicht mehr als zweimal täglich anwenden. Wenn Sie sich an den unten angegebenen Plan halten, wird die maximale tägliche Lichtdosis von 90 J/cm² nicht überschritten.

Behandlungsoptionen

Die folgenden Behandlungsoptionen sind möglich:

• Zwei Behandlungen des unteren Rückens pro Tag
• Zwei Behandlungen des oberen Rückens pro Tag
• Eine Behandlung des unteren Rückens und eine Behandlung des oberen Rückens pro Tag

Hinweis: Sie können das BlueTouch Pain Relief Patch zweimal hintereinander für zwei Behandlungen von 15 Minuten, 20 Minuten oder 30 Minuten verwenden, mit einer kurzen Unterbrechung zwischen den Behandlungen. Drücken Sie die Bedienungstaste, um das Gerät wieder einzuschalten.

Behandlungsmodi, Dauer und Intensität

Stufen Anzahl Behandlungen pro Tag und

Intensität

Behandlungsdauer

1: Niedrig 2 × 30 Min. 50 %
2: Mittel 2 × 20 Min. 75 %
3: Hoch 2 × 15 Min. 100 %

Behandlungsmodi

Behandlungsmodi auswählen

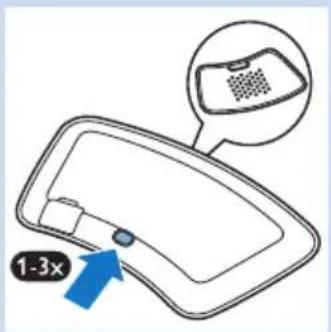

Das BlueTouch Pain Relief Patch hat drei Modi und eine AUS-Einstellung. Drücken Sie die Modus-Taste einmal oder mehrmals, um einen der drei Behandlungsmodi auszuwählen. Wenn Sie die Modus-Taste ein viertes Mal drücken, schalten Sie das BlueTouch Pain Relief Patch aus.

1 Modus 1 (Niedrig): Einmal drücken
2 Modus 2 (Mittel): Zweimal drücken
3 Modus 3 (Hoch): Dreimal drücken
4 O (AUS): Viermal drücken

Hinweis: Wenn Sie von Modus 3 zu Modus 1 oder 2 oder von Modus 2 zu Modus 1 wechseln möchten, drücken Sie die Modus-Taste so oft wie nötig, um den gewünschten Modus auszuwählen. Wenn Sie die Taste nicht innerhalb von 2 Sekunden so oft wie nötig drücken, piepst das BlueTouch Pain Relief Patch zweimal und schaltet sich aus.

Hinweis: Wenn Sie innerhalb von 2 Sekunden einen anderen Modus auswählen, wird die Behandlungszeitschaltuhr nicht auf die Behandlung mit dem neu ausgewählten Modus zurückgesetzt. Stattdessen zählt die Zeitschaltuhr ab dem Zeitpunkt, an dem Sie zum anderen Modus geschaltet haben, weiterhin zurück. Dies bedeutet, dass die restliche Behandlungsdauer für die Intensität und die Behandlungsdauer des neu ausgewählten Modus erneut berechnet wird. Wenn Sie beispielsweise von Modus 3 zu Modus 1 schalten, und die restliche Behandlungsdauer in Modus 3 bei 5 Minuten liegt, beträgt die restliche Behandlungsdauer in Modus 1 10 Minuten. In Modus 1 ist die Intensität 50 % geringer als die Intensität in Modus 3. Dies bedeutet, dass die Behandlung in Modus 1 zweimal länger als in Modus 3 dauert.

Behandlungsintensität

In Modus 1 (Niedrig) leuchten zwei LED-Reihen auf. Das BlueTouch Pain Relief Patch piepst einmal.
In Modus 2 (Mittel) leuchten vier LED-Reihen auf. Das BlueTouch Pain Relief Patch piepst zweimal.
In Modus 3 (Hoch) leuchten sechs LED-Reihen auf. Das BlueTouch Pain Relief Patch piepst dreimal.

Hinweis: Wenn Sie einen Modus auswählen, wird das BlueTouch Pain Relief Patch zunächst im Augenschutzmodus eingeschaltet. In diesem Modus leuchten die LEDs mit einer niedrigen Lichtintensität, die für die Augen nicht schädlich ist. Das BlueTouch Pain Relief Patch schaltet zur Intensität des Modus, den Sie ausgewählt haben, sobald der Sensor Hautkontakt misst.

Das BlueTouch Pain Relief Patch für den Gebrauch vorbereiten

Am besten befestigen Sie das Pain Relief Patch mit einem der Rückenbänder am Körper. Ein Band ist speziell für die Behandlung des oberen Rückens und eins für die Behandlung des unteren Rückens vorgesehen.

Hinweis: Tragen Sie nicht mehrere Schichten Kleidung bzw. enge oder dicke Kleidung über dem BlueTouch Pain Relief Patch, um ein vorzeitiges Ausschalten des Geräts zu vermeiden. Wenn Sie zu enge oder dicke Kleidung tragen, misst der Infrarot-Sensor eine zu hohe Temperatur, und das Gerät wird ausgeschaltet.

Das Rückenband für den unteren Rücken anlegen

Um das BlueTouch Pain Relief Patch in das Rückenband einzulegen, befolgen Sie die unten beschriebenen Schritte.

1 Legen Sie das Rückenband für den unteren Rücken und das BlueTouch Pain Relief Patch vor sich auf einen Tisch. Schieben Sie die linke Seite des BlueTouch Pain Relief Patch hinter den elastischen Rand der Gurtöffnung.
2 Schieben Sie dann das andere Ende des BlueTouch Pain Relief Patch so hinter den gegenüberliegenden elastischen Rand der Öffnung, dass sich das gesamte Patch im Rückenband für den unteren Rücken befindet. Vergewissern Sie sich, dass die LEDs nicht vom Material des Rückenbands bedeckt werden. Verschieben Sie das BlueTouch Pain Relief Patch gegebenenfalls etwas.
3 Entfernen Sie alle Kleidung von der zu behandelnden Körperpartie.

Hinweis: Vergewissern Sie sich, dass die Haut im zu behandelnden Bereich sauber und vollständig trocken ist, und dass dort keine Cremes, Körperlotionen oder andere Kosmetika aufgetragen wurden.

4 Wickeln Sie das Rückenband für den unteren Rücken mit dem BlueTouch Pain Relief Patch so um Ihre Taille, dass die Öffnung des Bands zum Rücken zeigt.

5 Befestigen Sie es mit den Klettverschlüssen an beiden Enden des Rückenbands.

Hinweis: Vergewissern Sie sich, dass sich das BlueTouch Pain Relief Patch im Rückenband auf der zu behandelnden Körperpartie befindet und der LED-Bereich Hautkontakt hat.

Das Rückenband für den oberen Rücken anlegen

1 Um das BlueTouch Pain Relief Patch im Rückenband für den oberen Rücken anzubringen, gehen Sie wie in den Schritten 1 und 2 im Abschnitt "Das Rückenband für den unteren Rücken anlegen" vor.
2 Entfernen Sie alle Kleidung von der zu behandelnden Körperpartie.

Hinweis: Vergewissern Sie sich, dass die Haut im zu behandelnden Bereich sauber und vollständig trocken ist, und dass dort keine Cremes, Körperlotionen oder andere Kosmetika aufgetragen wurden.

3 Legen Sie das Rückenband für den oberen Rücken so auf Ihren Rücken, dass die Öffnung zum Rücken zeigt.

Hinweis: Vergewissern Sie sich, dass sich das BlueTouch Pain Relief Patch im Rückenband auf der zu behandelnden Körperpartie befindet und der LED-Bereich Hautkontakt hat.

4 Schließen Sie den Taillengurt mit den Klettverschlüssen, und befestigen Sie die Schultergurte mit den Klettverschlüssen an beiden Teilen des Taillengurts.

Hinweis: Sie können die Schultergurte auch über Kreuz befestigen. In einigen Situationen kann dies eine günstigere Lösung sein.

Behandlungsverfahren

1 Drücken Sie die Modus-Taste einmal oder mehrmals, um einen der drei Behandlungsmodi auszuwählen.
2 Wenn Sie den Behandlungsmodus ausgewählt haben (siehe Abschnitt "Behandlungsmodi auswählen" in diesem Kapitel), werden die LEDs des ausgewählten Modus im Augenschutzmodus eingeschaltet.
3 Die Behandlung beginnt, nachdem das BlueTouch Pain Relief Patch die Haut berührt und der Sensor des Patch mindestens fünf Sekunden lang eine Temperatur von mindestens +33 °C misst.
Alle LEDs des ausgewählten Modus leuchten mit voller Stärke.

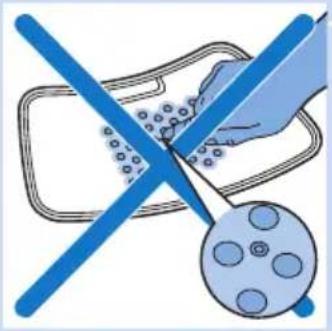

Berühren Sie den Sensor in der Mitte des BlueTouch Pain Relief Patch nicht absichtlich, wenn das Patch eingeschaltet ist.

Hinweis: Sie können das Rückenband auch auf den Rücken legen und dann die Bedienungstaste drücken, um den Behandlungsmodus auszuwählen. In diesem Fall wird das BlueTouch Pain Relief Patch innerhalb von fünf Sekunden im ausgewählten Modus eingeschaltet.

4 Das BlueTouch Pain Relief Patch schaltet sich nach der Behandlungsdauer im ausgewählten Modus automatisch aus. Weitere Informationen zur Behandlungsdauer finden Sie im Abschnitt "Behandlungsplan".

Die Behandlung unterbrechen

1 Wenn Sie die Behandlung kurz unterbrechen möchten, nehmen Sie das BlueTouch Pain Relief Patch einfach ab.

Die LEDs des BlueTouch Pain Relief Patch schalten automatisch zurück in den Augenschutzmodus.

Achtung: Blicken Sie nicht direkt in das von den LEDs abgegebene Licht, selbst wenn die LEDs im Augenschutzmodus leuchten und die Behandlung unterbrochen wurde.

Hinweis: Nach 10 Minuten im Augenschutzmodus schaltet sich das BlueTouch Pain Relief Patch automatisch aus.

2 Um die Behandlung nach einer kurzen Unterbrechung fortzusetzen, legen Sie das BlueTouch Pain Relief Patch wieder auf die Haut. ▶Die LEDs des ausgewählten Modus schalten sich automatisch mit der ausgewählten Intensität wieder ein, und die Behandlungszeit wird weiter zurück gezählt.

Ausschalten

1 Wenn Sie das Pain Relief Patch vor Ende der Behandlungsdauer ausschalten möchten, drücken Sie die Modus-Taste einmal oder mehrmals, bis sich die LEDs ausschalten.

Eine Folge von zwei verschiedenen Tönen zeigt an, dass das BlueTouch Pain Relief Patch ausgeschaltet wird.

Hinweis: Wie oft Sie die Bedienungstaste drücken müssen, bis sich das BlueTouch Pain Relief Patch ausschaltet, hängt vom ausgewählten Modus ab.

Nach der Behandlung

Die Behandlung endet automatisch nach Ende der Behandlungsdauer im ausgewählten Modus, es sei denn, Sie nehmen das BlueTouch Pain Relief Patch ab und drücken die Modus-Taste, um die Behandlung früher zu beenden.

Hinweis: Eine Folge von zwei verschiedenen Tönen zeigt an, dass das BlueTouch Pain Relief Patch ausgeschaltet wird und die Behandlung beendet wurde.

1 Lockern Sie das Rückenband, und nehmen Sie es ab.
2 Nehmen Sie das BlueTouch Pain Relief Patch aus dem Rückenband.

3 Wenn das BlueTouch Pain Relief Patch piepst und die blinkende Ladeanzeige auf einen niedrigen Akkustand hinweist, laden Sie das Gerät auf (siehe Abschnitt "Akkustandsignale").

Mögliche Reaktionen und Nebenwirkungen

- Es ist normal, wenn die Haut während der Behandlung etwas rot wird. Diese Hautrötung wird durch die erhöhte Durchblutung aufgrund der erzeugten Wärme des BlueTouch Pain Relief Patch verursacht und ist harmlos. Sie klingt nach Ende der Behandlung ab. - Es kann vorkommen, dass die Haut nach der Behandlung etwas gebräunt ist. Diese Bräunung lässt sich auf die Melaninkonzentrationen in der Haut zurückführen und ist vergleichbar mit der Bräunung durch Sonnenlicht. Sie ist harmlos und klingt innerhalb von 48 bis 72 Stunden ab. Warten Sie mit der nächsten Behandlung, bis die Bräunung nicht mehr zu sehen ist. Um eine Bräunung zu verhindern, wählen Sie bei der Behandlung einen niedrigeren Modus, und vermeiden Sie während der Behandlung übermäßigen Druck auf das BlueTouch Pain Relief Patch auszuüben, der z. B. entsteht, wenn Sie auf dem Pflaster sitzen oder liegen bzw. sich stark dagegen lehnen.

Licht- und Tonsignale während des Gebrauchs

1 Wenn der Sensor eine zu hohe Temperatur misst, schaltet sich das BlueTouch Pain Relief Patch aus Sicherheitsgründen aus.
2 Wenn der Benutzer das BlueTouch Pain Relief Patch innerhalb von 10 Minuten nach dem Ausschalten erneut aktivieren möchte, leuchten alle LEDs dreimal langsam hintereinander auf.
3 Nach der standardmäßigen Abkühlzeit von 10 Minuten schaltet sich das BlueTouch Pain Relief Patch wieder ein.

Signal zurücksetzen

1 Wenn die Software des BlueTouch Pain Relief Patch nicht mehr reagiert oder eine andere unerwartete Störung auftritt, wird das BlueTouch Pain Relief Patch automatisch zurückgesetzt.
▶ Während des Zurücksetzens leuchten zwei Reihen der LEDs nacheinander auf, und Sie hören vier Pieptöne.
Nach dem Zurücksetzen funktioniert das BlueTouch Pain Relief Patch wieder normal.

Akkustandsignale

1 Wenn die Ladeanzeige während des Gebrauchs 5 Minuten lang zweimal blinkt, das Blinken unterbricht und danach erneut zweimal blinkt, und sich das BlueTouch Pain Relief Patch automatisch ausschaltet, ist der Akkustand nicht ausreichend, um die Behandlung fortzusetzen. Sie müssen die Akkus vor dem erneuten Gebrauch des Patch aufladen (siehe Kapitel "Aufladen").

1. Wenn die Ladeanzeige 5 Minuten lang zweimal blinkt, das Blinken unterbricht und danach erneut zweimal blinkt, und Sie alle 30 Sekunden einen Piepton hören, nachdem Sie die Bedienungstaste gedrückt haben, ist der Akkustand nicht ausreichend, um die Behandlung fortzusetzen. Das Piepsen wird erst beendet, wenn Sie den kleinen Stecker des Adapters in die entsprechende Buchse im Anschlussfeld oder das USB-Kabel in die USB-Buchse stecken (siehe Kapitel "Aufladen").

Reinigung

Tauchen Sie das BlueTouch Pain Relief Patch nicht in Wasser, und spülen Sie es nicht unter fließendem Wasser ab.

Nehmen Sie das BlueTouch Pain Relief Patch immer aus dem Rückenband, bevor Sie das Band zur Reinigung in die Waschmaschine geben.

1 Reinigen Sie das BlueTouch Pain Relief Patch mit einem feuchten Tuch.

Achtung: Reinigen Sie den Infrarot-Sensor mit einem feuchten Tuch nach jeder Behandlung, um auch zukünftig eine ordnungsgemäße Funktion sicherzustellen.

2 Die Rückenbänder können in der Waschmaschine gewaschen werden.

Achtung: Um Schaden an der Waschmaschinentrommel oder an anderer Wäsche in der Trommel zu verhindern, waschen Sie die Rückenbänder in einem feinmaschigen Wäschesack.

Hinweis: Wählen Sie einen Schonwaschgang und eine Temperatur von höchstens 30 °C. Trocknen Sie die Rückenbänder an der Luft und nicht im Trockner. Bügeln Sie die Bänder nicht.

Umwelt

- Die integrierten Akkus des BlueTouch Pain Relief Patch enthalten Stoffe, die die Umwelt schädigen können. Die Akkus können nicht ausgetauscht werden. Um eine geeignete Entsorgung sicherzustellen, bringen Sie das Gerät zu einer offiziellen Sammelstelle. Das Personal an der Sammelstelle sorgt dafür, dass die Akkus entfernt und umweltgerecht entsorgt werden.

- Geben Sie das BlueTouch Pain Relief Patch am Ende der Gebrauchsdauer nicht in den normalen Hausmüll. Bringen Sie das Gerät zum Recycling zu einer offiziellen Sammelstelle. Auf diese Weise tragen Sie zum Umweltschutz bei.

Garantie und Kundendienst

Benötigen Sie weitere Informationen oder treten Probleme auf, besuchen Sie unsere Website unter www.philips.de, oder wenden Sie sich an ein Philips Service-Center. Die Telefonnummer lautet: 0800 000 7522.

Garantieeinschränkungen

Normale Verschleißerscheinungen werden von der Garantie nicht abgedeckt. Die Garantie wird ungültig, wenn das BlueTouch Pain Relief Patch nicht gemäß den Anweisungen in dieser Bedienungsanleitung verwendet wird.

Fehlerbehebung

In diesem Abschnitt sind die häufigsten Probleme zusammengestellt, die an Ihrem BlueTouch Pain Relief Patch auftreten können. Sollte sich das Problem mit den nachstehenden Informationen nicht beheben lassen, wenden Sie sich bitte an Philips.

Problem Mögliche Ursache Lösung

Die LEDs leuchten nicht.	Die Akkus sind leer. Laden Sie das BlueTouch Pain Relief Patch auf (siehe Kapitel “Aufladen”).
	Wenn Sie das BlueTouch Pain Relief Patch aufgeladen haben, und die LEDs dennoch nicht leuchten, ist das Pain Relief Patch wahrscheinlich beschädigt.	Philips kontaktieren
Das BlueTouch Pain Relief Patch schaltet sich plötzlich aus.	Die voreingestellte Behandlungsdauer ist abgelaufen.	Das BlueTouch Pain Relief Patch ist so konfiguriert, dass es sich nach der Behandlungsdauer im ausgewählten Modus automatisch ausschaltet.
	Die Akkus sind leer. Laden Sie das BlueTouch Pain Relief Patch auf (siehe Kapitel “Aufladen”).

Problem Mögliche Ursache Lösung

	Der Infrarot-Sensor ist blockiert.	Prüfen Sie die Position des Patch im Rückenband. Vergewissem Sie sich, dass das Band den Infrarot-Sensor nicht bedeckt. Wenn der Infrarot-Sensor nicht bedeckt ist, sich das BlueTouch Pain Relief Patch jedoch trotzdem ausschaltet, ist das Gerät wahrscheinlich beschädigt. Wenden Sie sich in diesem Fall an Philips.
	Die Hauttemperatur ist zu hoch.	Stellen Sie sicher, dass Sie während der Behandlung nicht zu viel oder zu dicke Kleidung über dem BlueTouch Pain Relief Patch tragen.
Der Adapter wird beim Aufladen warm.	Das ist normal. Sie brauchen nichts zu unternehmen.
Die Ladeanzeige leuchtet nicht, wenn der kleine Stecker in die Buchse im Anschlussfeld gesteckt wird.	Der Adapter wurde nicht oder nicht ordnungsgemäß in die Steckdose gesteckt.	Stecken Sie den kleinen Stecker in die entsprechende Buchse im Anschlussfeld und den Adapter in eine Steckdose.
	Die Steckdose führt keinen Strom.	Verbinden Sie ein anderes Gerät mit derselben Steckdose, um herauszufinden, ob die Steckdose Strom führt. Wenn die Steckdose Strom führt, sich das BlueTouch Pain Relief Patch jedoch nicht aufladen lässt, wenden Sie sich an Philips.
Die Ladeanzeige leuchtet nicht, wenn ich das Micro-USB-Kabel anschließe.	Der Micro-USB-Stecker ist nicht ordnungsgemäß in die Micro-USB-Buchse eingesteckt oder nicht ordnungsgemäß mit dem Computer oder dem USB-Ladegerät verbunden.	Stecken Sie den Micro-USB-Stecker ordnungsgemäß in die Micro-USB-Buchse, und prüfen Sie die Verbindung zum Computer oder dem Ladegerät. Vergewissem Sie sich, dass der Computer bzw. das Ladegerät eingeschaltet ist.
Das BlueTouch Pain Relief Patch wird während des Gebrauchs warm.	Das ist normal. Sie brauchen nichts zu unternehmen.

Technische Daten

Modell PRP6100

Nennspannung (V) 100 – 240

Nennfrequenz (Hz) 50 - 60

Nenneingangsleistung (W) 15

Class Medizinische Geräteklasse: Ila

Klassifizierung Risikogruppe 1

Eintreten von Wasser IP22

Maximale Tagesdosis (J/cm²) < 90 bei Befolgung des Behandlungsplans

Batterietyp Li-Ion

Betrieb

Temperatur von +10 °C bis +35 °C

Relative Luftfeuchtigkeit von 30% bis 90%

Aufbewahrung

Temperatur von -20 °C bis +35 °C

Relative Luftfeuchtigkeit von 30% bis 90% (keine Kondensation)

Table of contents
