Produkttyp	Medizinischer LCD-Monitor
Marke	Sony
Modell	LMD-2451MT
Bildschirmgröße	24,5 Zoll
Native Auflösung	1920 x 1200 (WUXGA)
Display-Technologie	LCD TFT
Helligkeit	300 cd/m²
Kontrast	1000:1
Blickwinkel	178° horizontal / 178° vertikal
Videoeingänge	SDI, DVI-D, VGA, Composite, S-Video
Videoausgänge	SDI, DVI-D
Audioeingang	RCA Stereo
Stromversorgung	AC 100-240 V, 50/60 Hz
Stromverbrauch	90 W (max)
Abmessungen (B x H x T)	560 x 390 x 100 mm
Gewicht	8,5 kg
Hauptfunktionen	Hochpräzise Farbdarstellung, integrierte Kalibrierung, Bild-im-Bild-Modus, VESA 100x100-Halterung
Wartung und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Keine Lösungsmittel verwenden.
Sicherheit	Entspricht den medizinischen Normen IEC 60601-1
Ersatzteile und Reparierbarkeit	Erhältlich beim Sony-Kundendienst: Fernbedienung, Kabel, Netzteil

Häufig gestellte Fragen - LMD-2451MT SONY

Wie stelle ich Helligkeit und Kontrast ein?

Verwenden Sie die Funktionstasten an der Vorderseite oder die Fernbedienung. Rufen Sie das OSD-Menü auf und wählen Sie 'Bild', um Helligkeit und Kontrast anzupassen.

Welche Kabel sind im Lieferumfang enthalten?

Der Monitor wird mit einem Netzkabel, einem DVI-D-Kabel, einem VGA-Kabel und einem SDI-Kabel geliefert.

Wie wechsle ich zwischen den Videoeingängen?

Drücken Sie die Taste 'Input' auf der Fernbedienung oder an der Vorderseite. Wählen Sie den gewünschten Eingang (SDI, DVI, VGA usw.) aus der Liste.

Ist der Monitor mit 1080p-Signalen kompatibel?

Ja, er akzeptiert Signale bis zu 1080p (1920x1080) an den SDI- und DVI-Eingängen.

Wie reinige ich den Bildschirm?

Schalten Sie den Monitor aus und ziehen Sie den Netzstecker. Verwenden Sie ein weiches, fusselfreies Tuch, das leicht mit Wasser angefeuchtet ist. Verwenden Sie niemals scheuernde Reinigungsmittel oder Lösungsmittel.

Kann ich den LMD-2451MT an einem Schwenkarm montieren?

Ja, er ist mit VESA 100x100-Halterungen kompatibel. Stellen Sie sicher, dass die Halterung mindestens 8,5 kg tragen kann.

Wie kalibriere ich die Farben?

Verwenden Sie das Menü 'Kalibrierung' im OSD. Sie können auch einen kompatiblen externen Sensor verwenden, und die Sony-Software passt die Einstellungen automatisch an.

Was tun, wenn kein Bild angezeigt wird?

Überprüfen Sie, ob das Netzkabel angeschlossen ist und der Monitor eingeschaltet ist. Stellen Sie sicher, dass der richtige Eingang ausgewählt ist. Testen Sie mit einer anderen Videoquelle.

Der Monitor gibt ein Lüftergeräusch von sich. Ist das normal?

Ja, ein leichtes Lüftergeräusch ist normal, um Wärme abzuleiten. Wenn das Geräusch laut oder unregelmäßig wird, wenden Sie sich an den technischen Support.

Wo finde ich das vollständige Benutzerhandbuch?

Das Benutzerhandbuch steht kostenlos zum Download auf der Website notice-facile.com zur Verfügung. Sie können es auch beim Sony-Kundendienst anfordern.

BEDIENUNGSANLEITUNG LMD-2451MT SONY

REGLAGE DVI OPTION ^*1

EXT 5V (EINGANG)

EXT 5V (AUSGANG)

EDID-AKTUALISIERUNG

EDID-STATUS

Bitte lesen Sie dieses Handbuch vor der Benutzung des Geräts sorgfältig durch und bewahren Sie es zum späteren Nachschlagen auf.

WARNUNG

Um die Gefahr von Bränden oder elektrischen Schlägen zu verringern, darf dieses Gerät nicht Regen oder Feuchtigkeit ausgesetzt werden.

Um einen elektrischen Schlag zu vermeiden, darf das Gehäuse nicht geöffnet werden. Überlassen Sie Wartungsarbeiten stets nur qualifiziertem Fachpersonal.

Eine Modifikation dieses Geräts ist unzulässig.

WARNUNG

DIESES GERÄT MUSS GEERDET WERDEN.

WARNUNG

Um die Stromversorgung zu beenden, ziehen Sie den Stecker AC ab.

Beim Einbau des Geräts ist daher im Festkabel ein leicht zugänglicher Unterbrecher einzufügen, oder der Netzstecker muss mit einer in der Nähe des Geräts befindlichen, leicht zugänglichen Wandsteckdose verbunden werden. Wenn während des Betriebs eine Funktionsstörung auftritt, ist der Unterbrecher zu betätigen bzw. der Netzstecker abzuziehen, damit die Stromversorgung zum Gerät unterbrochen wird.

VORSICHT

Dieser LCD-Monitor darf nur mit einem bestimmten Monitorständer verwendet werden. Informationen zu geeigneten Ständern finden Sie unter „Spezifikationen“. Wenn Sie den LCD-Monitor auf einem anderen Ständer montieren, ist er unter Umständen nicht stabil befestigt und es besteht Verletzungsgefahr.

VORSICHT

Das Gerät ist nicht tropf- und spritzwassergeschützt. Es dürfen keine mit Flüssigkeiten gefüllten Gegenstände, z. B. Vasen, darauf abgestellt werden.

Das Gerät nicht an Orten aufstellen, z.B. in Bücherregalen oder Einbauschränken, wo keine ausreichende Belüftung gewährleistet ist.

VORSICHT

Solange das Netzkabel an eine Netzsteckdose angeschlossen ist, bleibt das Gerät auch im ausgeschalteten Zustand mit dem Stromnetz verbunden.

WARNUNG

Stellen Sie sicher, dass genügend Platz zum Aufstellen des Geräts vorhanden ist, so dass es weder in der Breite noch in der Tiefe über die Aufstellfläche hinaus ragt.

Andernfalls kann das Gerät kippen oder umfallen und Verletzungen verursachen.

Wenden Sie sich für die Installation des Halterungsarms, der Wand- oder Deckenbefestigung an qualifiziertes Fachpersonal von Sony.

Hinweise zum Gebrauch/Verwendungszweck

Die LCD-Monitore Sony LMD-2451MT sind für die Anzeige von 3D- und 2D-Farbvideobildern von Kamerasystemen in der chirurgischen Endoskopie/Laparoskopie und anderen kompatiblen medizinischen Bildgebungssystemen konzipiert. Beide Modelle, der LMD-2451MT, sind High-Definition-Monitore im Breitbildformat und auf die Anzeige medizinischer Bilder in Echtzeit bei minimal-invasiven chirurgischen Eingriffen ausgelegt. Sie sind für den Einsatz in Operationssälen, chirurgischen Zentren, Kliniken, Arztpraxen und ähnlichen medizinischen Umgebungen geeignet.

Für Kunden in Europa

Dieses Produkt wurde von oder für Sony Corporation, 1-7-1 Konan Minato-ku Tokio, 108-0075 Japan hergestellt. Bei Fragen zur Produktkonformität auf Grundlage der Gesetzgebung der Europäischen Union kontaktieren Sie bitte den Bevollmächtigten Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Deutschland. Für Kundendienst oder Garantieangelegenheiten wenden Sie sich bitte an die in den Kundendienst- oder Garantiedokumenten genannten Adressen.

Symbole am Gerät

Symbol	Befindet sich Bedeutung
	an der Unterseite Netzschalter. Zum Einschalten des Monitors.
	an der Unterseite Netzschalter. Zum Ausschalten des Monitors.
	Rückseite Äquipotenzialanschluss, der die Spannung der verschiedenen Systemkomponenten aneinander angleicht.
	Rückseite Funktionaler Massepol
	an der Vorderseite	TastensperreDie Einstellungen sind gesperrt und können nicht verändert werden.

Dieses Symbol befindet sich auf der Rückseite des Geräts.

Auf Seite 173 dieser Anleitung finden Sie Anweisungen zur Befestigung der Anschlussabdeckung.

Bedienungsanleitung hinzuziehen

Falls dieses Symbol erscheint, gehen Sie nach den in der Bedienungsanleitung enthaltenen Anweisungen für die entsprechenden Teile des Geräts vor.

Mit diesem Symbol wird der Hersteller angegeben, und es erscheint neben dem Namen und der Anschrift des Herstellers.

Vorsicht

Beachten Sie bei der Entsorgung des Geräts bzw. des Zubehörs die gesetzlichen Vorschriften des jeweiligen Landes oder der Region und die Vorschriften im betreffenden Krankenhaus.

WARNUNG zum Netzanschluss

Verwenden Sie das für die Stromversorgung in Ihrem Land geeignete Netzkabel.

1. Verwenden Sie ein geprüftes Netzkabel (3-adriges Stromkabel)/einen geprüften Geräteanschluss/einen geprüften Stecker mit Schutzkontakten entsprechend den Sicherheitsvorschriften, die im betreffenden Land gelten.
2. Verwenden Sie ein Netzkabel (3-adriges Stromkabel)/einen Geräteanschluss/einen Stecker mit den geeigneten Anschlusswerten (Volt, Ampere). Wenn Sie Fragen zur Verwendung von Netzkabel/Geräteanschluss/Stecker haben, wenden Sie sich bitte an qualifiziertes Kundendienstpersonal.

Wichtige Sicherheitshinweise für den Gebrauch in medizinischen Umgebungen

1. Alle Geräte, die an diese Einheit angeschlossen sind, müssen den Standards IEC60601-1, IEC60950-1, IEC60065 oder anderen IEC/ISO-Standards, die für die Geräte gelten, entsprechen.
2. Des Weiteren müssen alle Konfigurationen dem Systemstandard IEC60601-1-1 entsprechen. Jede Person, die weitere Geräte an das Signaleingangsfeld oder Signalausgangsfeld anschließt, konfiguriert damit ein medizinisches System und hat daher Sorge dafür zu tragen, dass das System den Anforderungen des Systemstandards IEC60601-1-1 entspricht.

Wenden Sie sich im Zweifelsfall an qualifiziertes Fachpersonal.

1. Der Ableitstrom kann beim Anschluss mehrerer Geräte ansteigen.
2. Für dieses spezielle Gerät müssen alle zusätzlichen, wie oben beschrieben angeschlossenen Apparate mit einem den Bauvorschriften IEC 60601-1 entsprechenden, zusätzlichen Isolierungstrafo, von dem mindestens eine grundsätzliche Isolierung gewährleistet wird, an das Gerät angeschlossen werden.
3. Dieses Gerät erzeugt und verwendet Hochfrequenzenergie und kann diese auch abstrahlen. Wenn das Gerät nicht entsprechend den Anweisungen in dieser Anleitung installiert und verwendet wird, kann es Interferenzen mit anderen Geräten hervorrufen. Dies können Sie leicht feststellen, indem Sie das Netzkabel vom Gerät abtrennen. Versuchen Sie bei Interferenzen Folgendes: Stellen Sie das Gerät weiter entfernt vom gestörten Apparat auf. Schließen Sie dieses Gerät und das andere Gerät an verschiedene Stromkreise an.

Wenden Sie sich für weitere Informationen an Ihren Händler. (Entspricht Standard EN60601-1-2 und CISPR11, Klasse B, Gruppe 1)

1. Das Modell LMD-2451MT ist ein Monitor für den medizinischen Bereich und dient dazu, Bilder von Kameras oder anderen Systemen mit Ausnahme von Röntgengeräten anzuzeigen.

Wichtige EMV-Mitteilungen für den Gebrauch in medizinischen Umgebungen

• Für den LMD-2451MT müssen bezüglich der EMV spezielle Vorkehrungen getroffen werden, daher muss er entsprechend der in dieser Gebrauchsanleitung dargestellten EMV-Informationen installiert und in Betrieb genommen werden.
• Tragbare und mobile HF-Kommunikationsgeräte, wie z. B. Mobiltelefone, können die Funktionsweise des LMD-2451MT beeinträchtigen.

Warnung

Die Verwendung anderen Materials als der angegebenen Kabel oder sonstigen Zubehörs kann, mit Ausnahme von bei der Sony Corporation erworbenen Ersatzteilen, zu erhöhter Strahlung oder herabgesetzter Störfestigkeit des LMD-2451MT führen.

Richtlinien und Herstellererklärung – elektromagnetische Strahlung
Der LMD-2451MT ist für den Gebrauch in der unten beschriebenen Umgebung konzipiert.Der Kunde oder Betreiber des LMD-2451MT hat dafür Sorge zu tragen, dass er in einer solchen Umgebung verwendet wird.
Strahlungsprüfung Erfüllt die Richtlinien für elektromagnetische Umgebungen
HF-StrahlungCISPR 11	Gruppe 1	Der LMD-2451MT verwendet nur für seine internen Funktionen HF-Energic. Daher ist seine HF-Strahlung sehr niedrig, weshalb sie normalerweise keine Interferenzen mit elektronischen Apparaten in der Nähe verursacht.
HF-StrahlungCISPR 11	Klasse B	Der LMD-2451MT ist zum Gebrauch in allen Einrichtungen geeignet, einschließlich zum Hausgebrauch und direkt an das staatliche Niedrigspannungsnetz angeschlossene Wohngebäude.
Oberwellen-EinstrahlungIEC 61000-3-2	Klasse D
Spannungs-schwankungen/FlimmeremissionenIEC 61000-3-3	Erfüllt

Warnung

Falls der LMD-2451MT im Betrieb direkt neben bzw. über oder unter anderen Geräten angeordnet wird, ist zu prüfen, ob er in der vorgesehenen Konfiguration ordnungsgemäß funktioniert.

Richtlinien und Herstellererklärung – elektromagnetische Störfestigkeit
Der LMD-2451MT ist auf den Gebrauch in der unten beschriebenen Umgebung konzipiert. Der Kunde oder Betreiber des LMD-2451MT hat dafür Sorge zu tragen, dass er in einer solchen Umgebung verwendet wird.
Störfestigkeits-prüfung	IEC 60601-Prüfungsstufe	Erfüllungsstufe Richtlinien für elektromagnetische Umgebungen
Elektrostatische Entladung (ESD)IEC 61000-4-2	±6 kV Kontakt±8 kV Luft	±6 kV Kontakt±8 kV Luft	Die Böden sollten aus Holz, Beton oder Keramikfliesen bestehen. Falls der Bodenbelag aus synthetischem Material ist, sollte die relative Luftfeuchtigkeit mindestens 30 % betragen.
Elektrische schnelle Transienten/BurstIEC 61000-4-4	±2 kV für Stromversorgungs-leitungen±1 kV für Ein-/Ausgangs-leitungen	±2 kV für Stromversorgungs-leitungen±1 kV für Ein-/Ausgangs-leitungen	Das Stromnetz sollte auf für Ladenzonen oder Krankenhäuser typische Umgebungen ausgelegt sein.
BlitzimpulsIEC 61000-4-5	±1 kVDifferentialmodus±2 kV Normalmodus	±1 kVDifferentialmodus±2 kV Normalmodus	Das Stromnetz sollte auf für Ladenzonen oder Krankenhäuser typische Umgebungen ausgelegt sein.
Spannungsein-brüche, Kurzzeit-unterbrechungen und Spannungsschwankungen der Stromversorgungs-EingangsleitungenIEC 61000-4-11	< 5 % UT (>95 %Einbruch in UT )bei 0,5 Vorgängen40 % UT (60 %Einbruch in UT )bei 5 Vorgängen70 % UT (30 %Einbruch in UT )bei 25 Vorgängen< 5 % UT (>95 %Einbruch in UT )für 5 Sekunden	< 5 % UT (>95 %Einbruch in UT )bei 0,5 Vorgängen40 % UT (60 %Einbruch in UT )bei 5 Vorgängen70 % UT (30 %Einbruch in UT )bei 25 Vorgängen < 5 % UT (>95 %Einbruch in UT )für 5 Sekunden	Das Stromnetz sollte auf für Ladenzonen oder Krankenhäuser typische Umgebungen ausgelegt sein. Falls der Betreiber des LMD-2451MT diesen während Stromausfällen durchgehend betreiben muss, wird empfohlen, den LMD-2451MT über eine unterbrechungsfreie Stromversorgung oder Batterie zu speisen.
Stromfrequenz (50/60 Hz)-MagnetfeldIEC 61000-4-8	3 A/m 3 A/m Die Stromfrequenz-Magnetfelder des Standorts sollten mindestens die in Ladenzonen- oder Krankenhausumgebungen typischen Charakteristiken aufweisen.
HINWEIS: UT ist die AC-Gerätespannung vor der Anwendung der Prüfungsstufe.
Der LMD-2451MT ist für den Gebrauch in der unten beschriebenen Umgebung konzipiert. Der Kunde oder Betreiber des LMD-2451MT hat dafür Sorge zu tragen, dass er in einer solchen Umgebung verwendet wird.
Störfestigkeits-prüfung	IEC 60601-Prüfungsstufe	Erfüllungsstufe Richtlinien für elektromagnetische Umgebungen
Leitungsgebundene HFIEC 61000-4-6Ausgesendete HFIEC 61000-4-3	3 Vrms150 kHz bis 80 MHz3 V/m80 MHz bis 2,5 GHz	3 Vrms3 V/m	Tragbare und mobile HF-Kommunikationsgeräte sollten keinem Teil des LMD-2451MT, einschließlich der Kabel, näher kommen als auf den empfohlenen Abstand, der sich aus der Berechnung der Gleichung für die Frequenz des Senders ergibt.Empfohlener Abstand d = 1,2 d = 1,2 80 MHz bis 800 MHz d = 2,3 800 kHz bis 2,5 GHz P ist die Höchstausgangsleistung des Senders laut dessen Hersteller in Watt (W) und d ist der empfohlene Abstand in Metern (m).Die sich aus der elektromagnetischen Standortaufnahme a ergebenden Feldstärken fest installierter HF-Sender sollten in jedem Frequenzbereich b unter der Erfüllungsstufe liegen.Interferenzen könnten an mit folgendem Symbol gekennzeichneten Geräten in der Nähe auftreten:
HINWEIS 1: Bei 80 MHz und 800 MHz gilt der jeweils höhere Frequenzbereich.HINWEIS 2: Diese Richtlinien gelten evtl. nicht in allen Fällen. Die elektromagnetische Ausstrahlung hängt von der Absorption und Reflexion von Gebäuden, Objekten und Menschen ab.
a Feldstärken von fest aufgestellten Sendern wie Sendestationen für Radiotelefone (Handys/schnurlose Telefone) und Landmobil-, Amateurfunk, AM- und FM-Radiosendern sowie Fernsehsendern können theoretisch nicht genau bestimmt werden. Zur Bestimmung einer elektromagnetischen Umgebung mit fest installierten HF-Sendern sollte eine elektromagnetische Standortaufnahme in Betracht gezogen werden. Falls die gemessene Feldstärke an dem Ort, an dem der LMD-2451MT verwendet wird, die geltende HF-Erfüllungsstufe überschreitet, sollte der ordnungsgemäße Betrieb des LMD-2451MT überprüft werden. Sollten Betriebsstörungen auftreten, könnten zusätzliche Maßnahmen erforderlich werden, beispielsweise eine andere Ausrichtung oder Umstellung des LMD-2451MT.b In einem Frequenzbereich von 150 kHz bis 80 MHz sollten die Feldstärken unter 3 V/m betragen.Empfohlene Abstände zwischen tragbaren und mobilen HF-Kommunikationsgeräten und dem LMD-2451MT
Der LMD-2451MT ist zum Gebrauch in einer elektromagnetischen Umgebung konzipiert, deren ausgesendete HF-Einkopplungen kontrolliert werden. Der Kunde oder Betreiber des LMD-2451MT kann ebenfalls elektromagnetische Interferenzen vermeiden, indem er den unten empfohlenen Mindestabstand zwischen tragbaren oder mobilen HF-Kommunikationsgeräten (Sendern) und dem LMD-2451MT einhält. Diese richten sich nach der Höchstausgangsleistung der Kommunikationsgeräte.
Höchstausgangsleistung des Senders W	Abstand aufgrund der Frequenz des Senders m
	150 kHz bis 80 MHz d = 1,2	80 MHz bis 800 MHz d = 1,2	800 MHz bis 2,5 GHz d = 2,3
0,01 0,12 0,12 0,23
0,1 0,38 0,38 0,73
1	1	,
10 3,8 3,8 7,3
100 12 12 23
Bei Sendeern mit einer anderen als der oben aufgeführten Höchstausgangsleistung kann der empfohlene Abstand d in Metern (m) mit der auf die Frequenz des Senders anwendbaren Gleichung berechnet werden, wobei P die Höchstausgangsleistung des Senders in Watt (W) laut dessen Hersteller ist.HINWEIS 1: Bei 80 MHz und 800 MHz gilt der Abstand für den jeweils höheren Frequenzbereich.HINWEIS 2: Diese Richtlinien gelten evtl. nicht in allen Fällen. Die elektromagnetische Ausstrahlung hängt von der Absorption und Reflexion von Gebäuden, Objekten und Menschen ab.

Inhalt

Abmessungen 203

3D-Betrachtungswinkel (vertikal) ......204

Sicherheitsmaßnahmen 159

Hinweise zur sicheren Verwendung .... 159

Aufstellung 159

Hinweise zum LCD-Bildschirm 159

Einbrennen von Bildern 159

Bei längerer Verwendung 160

Handhabung der 3D-Brille .... 160

Reinigung 160

Entsorgung des Geräts 160

Redundanz-Empfehlung 160

Hinweise zur Wiederverpackung 161

Lüfterfehler 161

Hinweis zur Feuchtigkeitskondensation ..... 161

Sicherheitsmaßnahmen zum sicheren Gebrauch dieses Geräts 161

Sicherheitsmaßnahmen beim Anschließen dieses Geräts an andere medizinische Geräte ..... 161

Hinweis zum Gebrauch mit einem elektrischen Skalpell o. Ä. 161

Leistungsmerkmale 162

Positionen und Funktionen der Teile und

Bedienelemente 165

Vorderseite 165

Eingangssignale und einstellbare Optionen ... 167

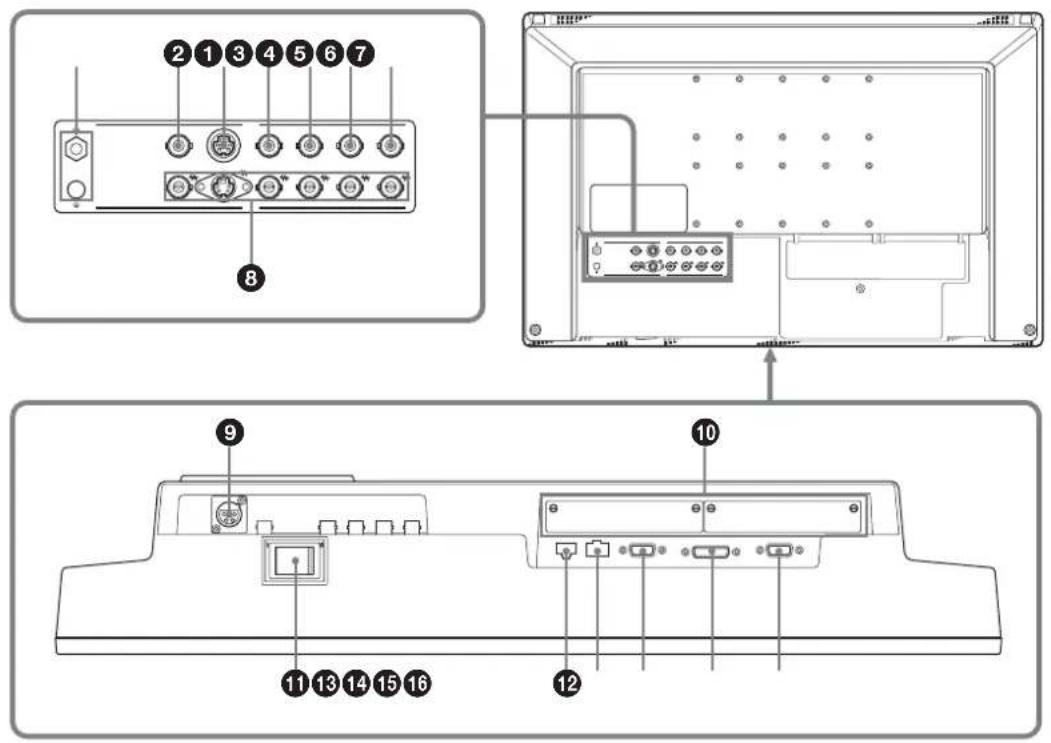

Rückseite/Unterseite 169

Anschließen des Netzkabels 171

Eingangsadapter montieren 172

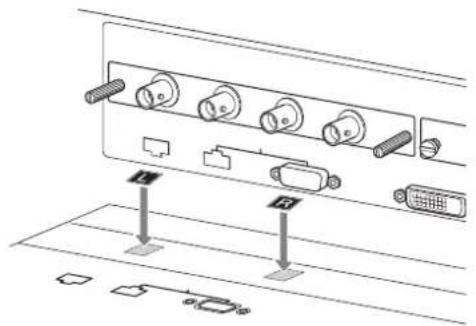

Anbringen der mitgelieferten L/R-Aufkleber .... 172

Entfernen der Anschlussabdeckung .... 173

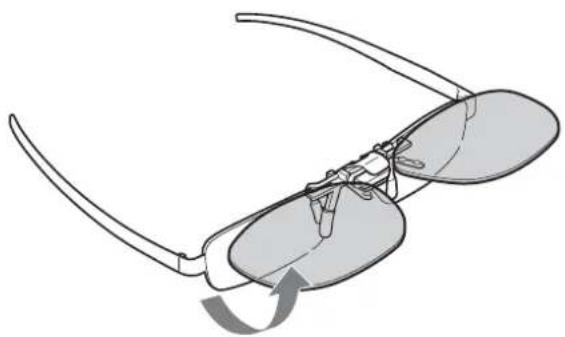

Verwenden des Aufsteckmodells der 3D-Brille (BKM-31GM) 173

Auswählen der Standardeinstellungen ..... 174

Auswählen der Menüsprache 176

Verwendung des Menüs 177

Laden aus dem BENUTZERSPEICHER ..... 178

Einstellungen mit Hilfe der Menüs

vornehmen 179

Optionen 179

Anpassen und Ändern der Einstellungen ..... 180

Menü STATUS 180

Menü FARBTEMPERATUR/RAUM ..... 181

Menü BENUTZERSTRG 182

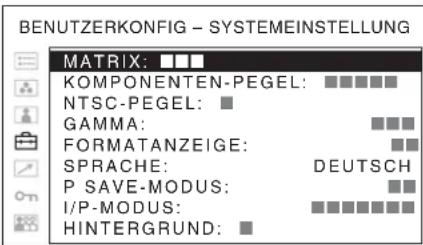

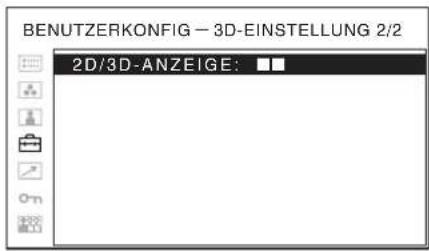

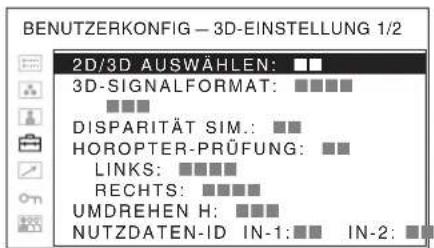

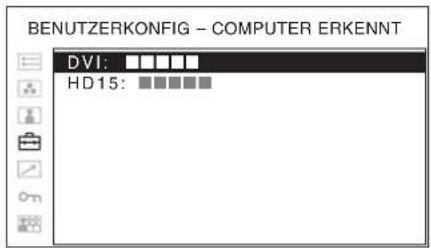

Menü BENUTZERKONFIG 184

Menü FERN.... 192

Menü TASTENSPERRE 193

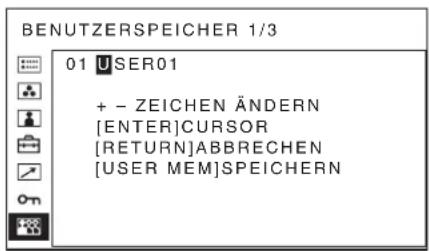

Menü BENUTZERSPEICHER 193

Speichern des Benutzerspeichers.... 193

Fehlerbehebung 195

Spezifikationen 195

Sicherheitsmaßnahmen

Hinweise zur sicheren Verwendung

• Betreiben Sie das Gerät nur mit 100 - 240 V Wechselspannung.
• Das Typenschild mit Informationen zu Betriebsspannung usw. befindet sich auf dem Netzteil.
• Sollten Fremdkörper oder Flüssigkeiten in das Gerät gelangen, ziehen Sie den Netzstecker ab und lassen Sie das Gerät vor der weiteren Verwendung durch einen qualifizierten Servicetechniker überprüfen.
• Wird das Gerät über mehrere Tage oder länger nicht verwendet, ziehen Sie den Netzstecker aus der Steckdose.
• Fassen Sie stets den Stecker des Netzkabels an, um das Netzkabel abzuziehen. Ziehen Sie nie am Kabel selbst.
• Die Netzsteckdose muss sich in der Nähe des Geräts befinden und leicht zugänglich sein.
• Verwenden Sie die 3D-Brille nicht als Sonnenbrille.
• Verwenden Sie die 3D-Brille nicht als Augenschutz.
• Verwenden Sie die 3D-Brille nicht als Schweißerschutzbrille.
• Tragen Sie die 3D-Brille nicht beim Autofahren.
• Legen Sie beim Betrachten von 3D-Videobildern regelmäßig Pausen ein.
• Achten Sie darauf, sich nicht die Finger in den Scharnieren der 3D-Brille zu klemmen, wenn Sie die Brillenbügel bewegen.

Aufstellung

• Verhindern Sie einen internen Wärmestau, indem Sie für ausreichende Luftzirkulation sorgen. Stellen Sie das Gerät nicht auf Oberflächen (Teppiche, Decken usw.) oder in der Nähe von Gegenständen (z. B. Vorhängen) auf, durch die die Belüftungsöffnungen blockiert werden könnten.
• Stellen Sie das Gerät nicht in der Nähe von Wärmequellen wie Heizgeräten oder Heizungsschächten auf oder an Orten, die direktem Sonnenlicht, übermäßigem Staub, Erschütterungen oder Schlägen ausgesetzt sind.
• Stellen Sie den Monitor nicht in der Nähe von Geräten auf, die starke Magnetfelder erzeugen, wie z. B. Transformatoren oder Hochspannungsleitungen.

Hinweise zum LCD-Bildschirm

• Die LCD-Anzeige in diesem Gerät wird mit Hochpräzisionstechnologie hergestellt und erzielt so

eine effektive Pixelrate von mindestens 99,99%. Ein sehr geringer Anteil von Pixeln kann jedoch eventuell „hängenbleiben“, entweder immer aus (schwarz), immer an (rot, grün oder blau), oder blinkend. Außerdem können nach sehr langem Gebrauch diese „hängengebliebenen“ Pixel spontan auftreten aufgrund der äußeren Eigenschaften der Flüssigkristallanzeige. Diese Probleme stellen keine Fehlfunktion dar.

• Schützen Sie den LCD-Bildschirm vor direkter Sonneneinstrahlung, da dies den LCD-Bildschirm beschädigen kann. Achten Sie darauf, wenn Sie das Gerät in der Nähe eines Fensters aufstellen.
• Drücken Sie nicht auf den Bildschirm des LCD-Monitors und verkratzen Sie ihn nicht. Stellen Sie keine schweren Gegenstände auf dem Bildschirm des LCD-Monitors ab. Dadurch verliert der Bildschirm möglicherweise seine Einheitlichkeit.
• Wenn das Gerät in einer kalten Umgebung zum Einsatz kommt, verbleibt möglicherweise ein Restbild auf dem Bildschirm. Dies ist keine Fehlfunktion. Sobald sich der Monitor erwärmt, kehrt die normale Funktion des Bildschirms zurück.
• Bildschirm und Gehäuse erwärmen sich während des Betriebs. Dies ist keine Fehlfunktion.

Einbrennen von Bildern

Aufgrund der Materialeigenschaften des LCD-Bildschirms kann es zum Einbrennen von Bildern kommen, wenn Standbilder längere Zeit ständig oder wiederholt an derselben Position angezeigt werden.

Bilder, die einbrennen können

• Maskenbilder mit einem anderen Bildseitenverhältnis als 16:10
• Farbbalken oder Bilder, die längere Zeit unverändert bleiben
• Angezeigte Zeichen oder Meldungen, die Einstellungen oder den Betriebsstatus angeben

So verringern Sie die Gefahr des Einbrennens von Bildern

• Schalten Sie die Anzeige von Zeichen aus. Schalten Sie die Zeichenanzeigen mit der Taste MENU aus. Wenn Sie die Anzeige von Zeichen des angeschlossenen Geräts ausschalten wollen, bedienen Sie das angeschlossene Gerät entsprechend. Näheres dazu finden Sie in der Bedienungsanleitung zum angeschlossenen Gerät.
• Schalten Sie den Monitor bei Nichtgebrauch aus. Schalten Sie den Monitor aus, wenn er längere Zeit nicht verwendet wird.

Bei längerer Verwendung

Aufgrund der Eigenschaften der LCD-Anzeige können statische Bilder, die lange Zeit angezeigt werden, oder die wiederholte Verwendung des Geräts an einem Ort mit hohen Temperaturen/hoher Luftfeuchtigkeit zu Verschmieren des Bildes, Einbrennen, Bereichen mit dauerhaft veränderter Helligkeit, Linien oder zu einer Verringerung der Gesamthelligkeit führen.

Insbesondere die Anzeige eines Bildes, das kleiner als der Monitorbildschirm ist, wie z. B. in einem anderen Seitenverhältnis, kann die Nutzungsdauer des Geräts verkürzen.

Vermeiden Sie, ein Standbild längere Zeit anzuzeigen oder das Gerät wiederholt in einer Umgebung mit hoher Temperatur/hoher Luftfeuchtigkeit zu verwenden, wie z. B. in einem luftdichten Raum oder im Bereich um den Auslass einer Klimaanlage.

Um die oben aufgeführten Probleme zu verhindern, empfehlen wir, die Helligkeit etwas zu verringern und den Strom immer dann auszuschalten, wenn das Gerät nicht verwendet wird.

Handhabung der 3D-Brille

• Berühren Sie nicht die Brillenglasoberfläche der 3D-Brille.
• Lassen Sie die 3D-Brille nicht in einer Umgebung mit hohen Temperaturen, wie z. B. in der Nähe eines Heizgeräts oder in einem Auto.
• Setzen Sie die 3D-Brille keinem übermäßigen Druck aus, damit sie sich nicht verformt.
• Achten Sie darauf, dass harte Zubehörteile oder Schnallen nicht in Kontakt mit der Brillenglasoberfläche der 3D-Brille kommen, wenn Sie sie festhalten oder transportieren.
• Tragen Sie die 3D-Brille nicht, wenn sie durch Alterung abgenutzt, gebrochen oder beschädigt ist. Kleinste Kratzer auf der Brillenglasoberfläche können die Nutzung der Brille beeinträchtigen. Wenn Sie sich hinlegen oder den Blick vom Monitor abwenden, verringert sich der 3D-Effekt oder die Bildfarben verschieben sich.

Reinigung

Vor dem Reinigen

Ziehen Sie den Netzstecker aus der Steckdose.

Reinigen des Monitors und der 3D-Brille

Die vordere Schutzplatte des für medizinische Zwecke hergestellten LCD-Monitors besteht aus desinfektionsmittelbeständigem Material. Die

Oberfläche der Schutzplatte wie auch die Oberfläche der 3D-Brille wurden speziell behandelt, um die Reflektion von Licht zu verringern. Werden Lösungsmittel wie Benzol oder Verdünnung, sowie säurehaltige, alkalische oder abrasive Reinigungsmittel oder chemische Reinigungstücher zur Reinigung der Oberfläche der Schutzplatte bzw. des Monitors verwendet, kann dadurch die Leistungsfähigkeit des Monitors beeinträchtigt oder die Bildschirmoberfläche beschädigt werden. Beachten Sie daher folgende Hinweise:

- Wischen Sie die Oberfläche der Schutzplatte bzw. des Monitors sowie die 3D-Brillengläser mit Isopropylalkohol in einer Konzentration von 50 bis 70 Vol. % oder mit Ethanol in einer Konzentration von 76,9 bis 81,4 Vol. % ab. Wischen Sie die Oberfläche der Schutzplatte vorsichtig ab (unter Anwendung von weniger als 1 N Kraft).

- Entfernen Sie hartnäckigen Schmutz durch Abwischen mit einem weichen Tuch, etwa einem Reinigungstuch, das leicht mit mildem Reinigungsmittel angefeuchtet ist, und wenden Sie danach die oben genannte chemische Lösung an. Verwenden Sie zur Reinigung oder Desinfektion niemals Benzol oder Verdünnung, oder säurehaltige, basische oder abrasive Reinigungsmittel sowie chemische Reinigungstücher, da diese die Oberfläche der Schutzplatte bzw. die Monitoroberfläche beschädigen können.

- Wenden Sie beim Abreiben der Oberfläche der Schutzplatte bzw. der Monitoroberfläche mit einem bereits verschmutzten Tuch keine übermäßige Kraft auf. Die Oberfläche der Schutzplatte bzw. des Monitors könnte dadurch zerkratzt werden.

- Setzen Sie die Oberfläche der Schutzplatte bzw. des Monitors sowie die 3D-Brillengläser nicht für längere Zeit dem Kontakt mit einem Gegenstand aus Gummi oder Vinylharz aus. Andernfalls kann die Oberflächenbeschichtung beeinträchtigt werden oder sich ablösen.

Entsorgung des Geräts

Entsorgen Sie das Gerät nicht als normalen Abfall. Entsorgen Sie den Monitor nicht mit dem Hausmüll.

Redundanz-Empfehlung

Da es in seltenen Fällen zum Auftreten von Problemen mit dem Monitor kommen kann, empfehlen wir ausdrücklich die Verwendung mehrerer Geräte oder die Bereitstellung eines Ersatzgeräts, wenn der Monitor zur Überwachung von Personal, Wertgegenständen oder als zuverlässige Bild-Quelle verwendet wird oder im Rettungswesen zum Einsatz kommt.

Hinweise zur Wiederverpackung

Werfen Sie den Karton und die Packmaterialien nicht weg. Diese eignen sich ideal für den Transport des Geräts.

Wenn Sie Fragen zu diesem Gerät haben, kontaktieren Sie Ihren autorisierten Sony-Händler.

Lüfterfehler

Das Gerät verfügt über einen eingebauten Lüfter zur Kühlung. Wenn der Lüfter stehen bleibt, blinkt die Taste RETURN an der Vorderseite und zeigt damit eine Störung an. Schalten Sie das Gerät aus und wenden Sie sich an einen autorisierten Sony-Händler.

Hinweis zur Feuchtigkeitskondensation

Wenn das Gerät direkt von einem kalten an einen warmen Ort gebracht wird oder wenn das Gerät in einem warmen Raum steht und dort die Klimaanlage eingeschaltet wird, kann sich auf oder im Gerät Feuchtigkeit niederschlagen und die Schutzplatte kann beschlagen.

Dies bezeichnet man als Feuchtigkeitskondensation. Dies ist keine Fehlfunktion des Produkts selbst, kann jedoch zu Schäden am Gerät führen.

Stellen Sie das Gerät an einem Ort auf, an dem sich keine Feuchtigkeitskondensation bilden kann.

Wenn sich Feuchtigkeitskondensation gebildet hat, schalten Sie das Gerät aus und verwenden es nicht, bis die Feuchtigkeit verdunstet ist.

Sicherheitsmaßnahmen zum sicheren Gebrauch dieses Geräts

• Beim Anschauen von Videos verspüren manche Menschen Unwohlsein (Überlastung der Augen, Müdigkeit oder Übelkeit). Sony empfiehlt allen Nutzern, beim Anschauen von Videos regelmäßig eine Pause einzulegen. Die Länge und Häufigkeit der erforderlichen Pausen variieren von Mensch zu Mensch. Sie müssen selbst entscheiden, was für Sie am besten ist. Wenn Sie beim Anschauen von Videos Beschwerden verspüren, legen Sie unbedingt eine Pause ein, bis die Symptome verschwunden sind. Wenden Sie sich gegebenenfalls an einen Arzt.

- Sie sollten in einer Umgebung, in der der Kopf Erschütterungen ausgesetzt ist, bzw. beim Gehen oder beim Sport möglichst nicht auf den Bildschirm schauen. In diesen Fällen ist die Gefahr von Unwohlsein größer.

Sicherheitsmaßnahmen beim Anschließen dieses Geräts an andere medizinische Geräte

• Bevor Sie dieses Gerät verwenden und/oder an ein anderes medizinisches Gerät anschließen, beachten und befolgen Sie die folgenden Sicherheitshinweise: (a) Bevor Sie dieses Gerät tatsächlich im medizinischen Bereich einsetzen, überprüfen Sie bitte, ob Sie dabei Unwohlsein verspüren, das sich negativ oder erschwerend auf die beabsichtigte Aktivität oder medizinische Maßnahme auswirken könnte. (b) Wenn Sie ein solches Unwohlsein verspüren oder die Wahrscheinlichkeit dazu gegeben ist, verwenden Sie dieses Gerät bitte nicht. (c) Generell kann Unwohlsein (Überlastung der Augen, Müdigkeit oder Schwindel) auf eine Reihe von Faktoren zurückgehen, zum Beispiel schnelle Bewegungen oder Verwacklungen in den Videobildern, den Fokusbereich, die Entfernung zwischen Motiv und Bilderfassungsmodulen, das Blickfeld des Benutzers, verschiedene andere Faktoren bei den in dieses Gerät eingespeisten Videobildern sowie die gesundheitliche Konstitution des Nutzers.

Hinweis zum Gebrauch mit einem elektrischen Skalpell o. Ä.

Wenn dieses Gerät zusammen mit einem elektrischen Skalpell o. Ä. eingesetzt wird, kann das Bild aufgrund der starken Hochfrequenzwellen von dem anderen Gerät verrauscht, verformt oder anderweitig gestört sein. Dies ist keine Fehlfunktion.

Wenn Sie dieses Gerät zusammen mit einem anderen Gerät verwenden, von dem starke Hochfrequenzwellen oder hohe Spannungen ausgehen, prüfen Sie die Auswirkungen vor dem Einsatz solcher Geräte und installieren Sie dieses Gerät so, dass die Interferenzen durch die Hochfrequenzwellen möglichst gering sind.

Leistungsmerkmale

Übereinstimmung mit Sicherheitsnormen in den USA, Kanada und Europa

Dieser Monitor entspricht der Norm IEC 60601-1 und den Sicherheitsstandards für die USA, Kanada und für Europa.

Der Monitor ist ausgelegt für medizinische Anwendungen und verfügt über einen geschützten Schalter, Bildschirm usw.

3D

Der Multi-Format-LCD-Monitor ist mit einem zirkularen Mikropolarisationsfilter ausgestattet und überzeugt durch eine hohe Bildpräzision und Leistungsfähigkeit. Er unterstützt verschiedene 3D-Signalformate, darunter auch Dual-Stream HD-SDI-Signale, durch die Verwendung eines optionalen Eingangsadapters (BKM-250TGM) für 2D- und 3D-Signale. Die mitgelieferten 3D-Brillen sind an die Leistung des Monitors angepasst und bieten auch über mehrere Stunden hinweg einen hohen Tragekomfort. Dank der Funktion 2D/3D AUSWÄHLEN hat der Benutzer die Wahl zwischen dem 2D- und 3D-Anzeigemodus.

Zirkularer Mikropolarisationsfilter

Zwei Eingangssignale werden auf dem Display in gerade und ungerade Zeilen aufgeteilt und zirkularpolarisiert, bevor sie auf dem Bildschirm angezeigt werden. Die Bilder auf der linken Seite des Bildschirms werden durch das linke Brillenglas der 3D-Brille betrachtet, die auf der rechten Seite durch das rechte Brillenglas. Mit dieser Funktion können Sie gleichzeitig mehrere Bildschirme betrachten.

Angenehm sitzende und leichte 3D-Brille

Die mitgelieferten 3D-Brillen sind sehr leicht und bequem, um auch bei längerer Verwendung Ermüdungserscheinungen zu reduzieren. Beim LMD-2451MT bieten die Brillen präzise Bildqualität und eine genaue Farbwiedergabe. Die Brille BKM-30GM (Modell zum Aufsetzen) besteht aus Bügeln mit Mittelsteg und lässt sich an jede Gesichtsform anpassen. Die Brillenbügel bestehen aus einem flexiblen Material und die Brillengläser sind in den Steg eingefasst. So werden die Bilder durch die Brillengläser nicht verzerrt, auch wenn die Brillenbügel angepasst werden. Des Weiteren sorgen das Nasenpolster und die Bügelenden für einen sicheren Halt, auch wenn Sie schwitzen oder körperliche Arbeit leisten. Die Brille BKM-31GM (Aufsteckmodell) kann auf eine normale Brille aufgesteckt werden. Sie zeichnet sich durch ein geringes Gewicht aus und die

Brillengläser lassen sich hochklappen. BKM-30GM und BKM-31GM sind für weitere Zuschauer als Sonderzubehör erhältlich.

Unterstützung für verschiedene 3D-Eingangssignalformate

Mit dem BKM-250TGM (optional) werden verschiedene Signale unterstützt, wie z. B. 3G, Dual-Stream, Side-by-Side und Line-by-Line. Während Multi-Signal-Formate, darunter auch 1080P, 1080i, 1080PsF und 720P, verfügbar sind, werden DVI-Signale vom Typ Line-by-Line ebenfalls unterstützt.

Schachbrettmuster

Die linken und rechten HD-SDI-Eingangssignale werden in einem Gittermuster angezeigt. Die beiden Signale, die in einem Gitter dargestellt werden, ermöglichen eine einfache Anpassung von Blende und Farbeinstellungen der Kamera. Diese Funktion ist nur im 2D-Anzeigemodus verfügbar.

L/R umschalten

Die linken und rechten Dual-Stream HD-SDI-Signale können ohne Bildstörungen durch schwarze Bilder vertauscht werden. So können Sie ganz einfach Farbe und Helligkeit der linken und rechten Signale vergleichen. Diese Funktion ist nur im 2D-Anzeigemodus verfügbar.

Disparität Simulation

Die Phase der beiden Signale oder des linken bzw. rechten Signals des 3D-Bildes kann horizontal versetzt werden. Der Monitor simuliert die Parallaxe ohne Anpassen der 3D-Anlage. Dies spart Zeit und Mühe beim Einstellen und Anpassen von 3D-Anlage und Geräten.

Hinweis

Simulierte Bilder können nicht an andere Geräte ausgegeben werden.

Horopter-Prüfung

Die linken/rechten Signale des 3D-Bildes werden in einer ausgewählten einzelnen Farbe angezeigt. Dies hilft Ihnen zu erkennen, ob sich Objekte vor einer bestimmten Bildschirmposition befinden oder dahinter. Sie können mit dieser Funktion die Tiefe des 3D-Effekts genau anpassen. Diese Funktion ist nur im 3D-Anzeigemodus verfügbar.

Umdrehen H

Wenn eine Halbspiegel-Anlage verwendet wird, wird das linke oder rechte Signal umgekehrt. Mit der Funktion Umdrehen H werden Signale, die auf diese Art aufgezeichnet wurden, für eine normale Darstellung wieder horizontal umgekehrt.

Hinweis

Eine Verzögerung zwischen den linken und rechten Signalen tritt aufgrund der Signalverarbeitung auf. Linke und rechte Signale werden intern synchronisiert, um die Verzögerung auszugleichen. Daher kann sich die Geschwindigkeit, mit der das Bild den Bildschirm erreicht, und so die Anzeigegeschwindigkeit verringern.

Nutzdaten-ID

Kanalzuordnungsinformationen der Nutzdaten-ID-Daten, die in die Eingangssignale eingeblendet werden, werden angezeigt. Sie können überprüfen, welchem der beiden Kanäle ein linkes/rechtes Eingangssignal zugewiesen ist.


Volldigitale 10-Bit-Signalverarbeitung

Sämtliche Eingangssignale werden in digitale Signale umgewandelt. Die Signale werden in einem volldigitalen 10-Bit-Verarbeitungskreis umgewandelt, so dass ein Bild mit gleichmäßiger Farbabstufung ohne Qualitätsverlust erzeugt wird.

Automatische Chroma-/Phaseneinstellung

Die Farb- und Phasenanpassung des Decoders erfolgt automatisch.

Hochauflösender WUXGA-LCD-Monitor

Dank hochauflösendem WUXGA-Bildschirm (1.920 × 1.200 Punkte), hoher Leuchtstärke und Ultra-Wide-Technologie kann der Monitor bei unterschiedlichen Lichtverhältnissen und Einsatzbedingungen (Wandmontage, Installation mehrerer Geräte usw.) verwendet werden. Da ein Farbfilter mit einer breiten Farbwiedergabe sowie LCD-Bauteile mit äußerst hoher Reaktionsgeschwindigkeit zum Einsatz kommen, werden bewegte Bilder im Videosignal klarer dargestellt. Der Monitor führt die Abtastung von Signalen mit hohen Frequenzen durch und bietet eine hohe Auflösung von mindestens 700 TV-Bildzeilen während des Eingangs von RGB- oder Komponentensignalen (480/60I, 575/50I).

Eingang

Zur Einspeisung analoger RGB-Eingangssignale

Durch Anpassung des Scan Converters ist es dem Monitor möglich, analoge RGB-Signale in den Signalformaten VGA, SVGA, XGA und SXGA zu erkennen, die über den Eingangsanschluss HD15 eingespeist werden.

Weitere Informationen finden Sie unter „Hinweise zu den voreingestellten Signalen“ auf Seite 198.

Zur Einspeisung (digitaler) DVI-D-Eingangssignale

Durch Anpassung des Scan Converters ist es dem Monitor möglich, digitale Computersignale im Signalformat VGA, SVGA, XGA und SXGA zu erkennen, die über den Eingangsanschluss DVI eingespeist werden. Die Anzahl der DVI-Eingänge lässt sich erhöhen, indem Sie den optionalen Eingangsadapter im optionalen Eingangsanschluss installieren. Wenn der DVI-Eingang ausgewählt ist und Signale mit einer höheren Auflösung als SXGA angezeigt werden sollen, ist ein Kabel von maximal 3 m (118 1/8 Zoll) Länge zu verwenden.

Weitere Informationen finden Sie unter „Hinweise zu den voreingestellten Signalen“ auf Seite 198.

Optionaler Anschluss

Sie können zwei optionale Eingangsadapter installieren. FBAS-, Y/C-, Komponenten-, analoge RGB-, SDI- oder DVI-D-Signale können je nach den Eingangsanschlüssen an der zu verwendenden Karte eingespeist werden.

Mehrere Formate

Der Monitor unterstützt Video-, Y/C-, RGB-, Komponenten- und SDI-Signale (3G/HD/SD bei Verwendung eines optionalen Eingangsadapters) und die Farbsysteme NTSC und PAL. SDI unterstützt nicht nur HD-SDI und SD-SDI, sondern auch 3G-SDI, das im Vergleich mit HD-SDI die doppelte Datenmenge über Single-link übertragen kann. Als PC-Eingang stehen HD15- (analog) und DVI-D-Anschlüsse (digital) zur Verfügung.

Weitere Informationen finden Sie unter „Verfügbare Signalformate“ auf Seite 197.

Externer Sync.-Eingang

Das Gerät kann mit dem Signal eines externen Synchronisationssignal-Generators betrieben werden.

Funktionen

APA-Funktion (Auto Pixel Alignment, automatische Pixelausrichtung)

Sie können über den Eingangsanschluss HD15 eingespeiste Bilder in geeigneter Größe anzeigen, indem Sie einfach die Taste APA drücken.

Automatischer Abschluss (nur mit W gekennzeichnete Anschlüsse)

Der Eingangsanschluss wird intern mit 75 Ohm abgeschlossen, wenn der Ausgangsanschluss nicht belegt ist. Ist ein Kabel am Ausgang angeschlossen,

wird der interne Abschluss automatisch freigegeben und die über den Eingang eingehenden Signale werden über den Ausgang ausgegeben (durchgeschleift).

Auswahl der Farbtemperatur und des Gamma-Modus

Sie können aus drei Einstellungen für die Farbtemperatur (HOCH, NIEDR., NIEDR.2) und aus zwei Einstellungen für den Gamma-Modus (2.2, DICOM) wählen. Die Farbtemperatur kann zusätzlich unter „BENUTZER“ auf einen geeigneten Wert eingestellt werden.

Zweifach-Display

Am Monitor liegen zwei Arten von Eingangssignalen an.

Weitere Informationen finden Sie in den Erläuterungen zu ANZEIGE-LAYOUT unter „MEHRF.DISPLAY-EINST.“ auf Seite 186.

Farbraum

Der Monitor ist mit Sonys proprietärer Technologie „Chroma TRU“ ausgestattet. Durch die Einstellung von Farbtemperatur/Farbraum für jeden einzelnen LCD-Bildschirm wird eine konsistente Farbbalance erzielt, was die Unterschiede in der Farbdarstellung zwischen verschiedenen Geräten reduziert. Als Farbraumeinstellung stehen ITU-R BT.709 und AUS zur Auswahl.

Scan-Funktion

Die Anzeige verfügt, mit Ausnahme der Eingangssignale HD15 und DVI, über folgende Einstellungsoptionen: „NORMAL“, „VERGRÖSSERN“, „VOLLBILD“, und „SYSTEMEIGEN“.

Auswählen der Anzeigesprache

Sie können die Anzeigesprache aus sieben Sprachen wählen: Englisch, Chinesisch, Japanisch, Italienisch, Spanisch, Deutsch und Französisch.

Energiesparfunktion

Wenn kein Eingangssignal eingespeist wird, aktiviert der Monitor zur Senkung des Energieverbrauchs den Energiesparmodus.

Tastensperre

Die Tasten können gesperrt werden, um Fehleingaben zu verhindern.

Benutzerspeicher

Sie können die 20 Bildeinstellungen unter einem Namen speichern. Die Daten des Benutzerspeichers können zwischen dem Monitor und den mit dem seriellen Anschluss verbundenen Geräten (PC usw.) gespeichert oder geladen werden.

Zwei Masseanschlusstypen

In den Monitor sind zwei Masseanschlusstypen integriert, um einen Ausgleich des elektrischen Potenzials sicherzustellen.

Externe Fernsteuerung

Die serielle Fernsteuerungsfunktion (über Ethernet) ermöglicht die Auswahl des Eingangssignals sowie die Einstellung verschiedener Optionen. Über Ethernet-Verbindung (10BASE-T/100BASE-TX) kann dieses Gerät an den Monitor angeschlossen und über das Netzwerk ferngesteuert werden.

Weitere Informationen finden Sie in den Erläuterungen zu SER.FERNB. im Menü FERN auf Seite 192.

Sonstiges

Optionaler Ständer

Der optionale Ständer (SU-560) erleichtert das Aufstellen des Monitors auf einer Arbeitsfläche.

Positionen und Funktionen der Teile und Bedienelemente

Vorderseite

Der Status des Monitors ist an der Farbe der Anzeigeleuchte zu erkennen.

Je nach Einstellung von PARALLEL FERNB im Menü FERN leuchtet die Anzeigeleuchte grün.

② Netzanzeige

Die Netzanzeige leuchtet grün, wenn das Gerät eingeschaltet ist.

③ (Tastensperre-) Anzeige

Leuchtet grün, wenn TASTENSPERRE im Menü TASTENSPERRE auf EIN gesetzt ist.

④ Taste CONTROL

Drücken Sie diese Taste, um die Tasten an der Vorderseite des Geräts auf dem Bildschirm anzuzeigen. Drücken Sie die Taste erneut, um die Bildschirmanzeige auszublenden.

⑤ Tasten CONTRAST

Zum Einstellen des Bildkontrasts.

Wenn Sie die Taste + drücken, wird der Kontrast erhöht, mit der Taste – können Sie ihn senken.

⑥ Tasten PHASE

Zum Einstellen der Farbtöne.

Wenn Sie die Taste + drücken, erhöhen Sie den Grünanteil der Hautfarbtöne, mit der Taste – erhöhen Sie den Violettanteil.

⑦ Tasten CHROMA

Zum Einstellen der Farbintensität.

Wenn Sie die Taste + drücken, wird die Farbintensität erhöht, mit der Taste – können Sie sie senken.

⑧ Tasten BRIGHT (Helligkeit)

Zum Einstellen der Bildhelligkeit.

Wenn Sie die Taste + drücken, wird die Helligkeit erhöht, mit der Taste – können Sie sie senken.

⑨ Menüfunktionstasten

Zum Anzeigen oder Einstellen des Bildschirmmenüs. Taste MENU

Drücken Sie diese Taste, um das Bildschirmmenü anzuzeigen.

Mit einem erneuten Tastendruck schließen Sie das Menü.

Tasten +/-

Zur Auswahl von Menüpunkten und Einstellung von Werten.

Taste ENTER

Durch Drücken dieser Taste wird die Wahl einer Menüoption bestätigt.

Anzeigen des Signalformats

Durch Drücken der Taste bei ausgeblendetem Menü wird das erkannte Signalformat angezeigt.

Taste RETURN

Durch Drücken dieser Taste bei eingeblendetem Menü wird der Wert einer Menüeinstellung auf den vorherigen Wert zurückgesetzt. Diese Taste blinkt auch, wenn der Lüfter stehen bleibt.

Anzeigen der den Funktionstasten zugewiesenen Funktionen

Durch Drücken dieser Taste bei ausgeblendetem Menü wird die unter FUNK.TASTEN-EINST. im Menü BENUTZERKONFIG gewählte Funktion neben den Tasten F1 bis F4 angezeigt.

⑩ Eingangsauswahltasten

Zur Überwachung des Signaleingangs an jedem Anschluss. Die Tasten A-1, A-2, B-1 und B-2 werden verwendet, wenn ein optionaler Eingangsadapter im Optionsanschluss installiert ist.

Taste COMPOSITE: zur Überwachung des Signals über den Anschluss COMPOSITE IN Taste Y/C: zur Überwachung des Signals über den Anschluss Y/C IN Taste RGB: zur Überwachung des RGB-Signals über die Anschlüsse für den R/G/B-Signaleingang Taste COMPONENT: zur Überwachung des Komponentensignals über die Anschlüsse für den Y/PB/PR-Signaleingang

Taste A-1: zur Überwachung des Signals vom Anschluss 1 des am Optionsanschluss A installierten Eingangsadapters bzw. des R/G/B-Signals vom am Optionsanschluss A installierten BKM-229X/BKM-256DD

Taste A-2: zur Überwachung des Signals vom Anschluss ② des am Optionsanschluss A installierten Eingangsadapters bzw. des Y/PB/PR-Signals vom am Optionsanschluss A installierten BKM-229X/BKM-256DD

Taste B-1: zur Überwachung des Signals vom Anschluss 1 des am Optionsanschluss B installierten Eingangsadapters bzw. des R/G/B-Signals vom am Optionsanschluss B installierten BKM-229X/BKM-256DD

Taste B-2: zur Überwachung des Signals vom Anschluss 2 des am Optionsanschluss B installierten Eingangsadapters bzw. des Y/PB/PR-Signals vom am Optionsanschluss B installierten BKM-229X/BKM-256DD

Taste HD15: zur Überwachung des Signals über den Eingangsanschluss HD15 Taste DVI: zur Überwachung des Signals über den Eingangsanschluss DVI-D

⑪ Funktionstasten

Sie können eine zugewiesene Funktion ein- oder ausschalten.

Die werkseitige Einstellung ist wie folgt:

Taste F1: 2D/3D AUSWÄHLEN

Taste F2: ABTASTUNG

Taste F3: ASPEKT

Taste F4: MEHRFACHDISPLAY

Den Funktionstasten können die Funktionen ABTASTUNG, ASPEKT, EXT.SYNC., NUR BLAU, MONO, MEHRFACHDISPLAY, APA, I/P-MODUS, SPIEGELBILD, 2D/3D AUSWÄHLEN, L/R UMSCHALTEN, DISPARITÄT SIM. usw. unter FUNK.TASTEN-EINST. im Menü BENUTZERKONFIG (siehe Seite 187) zugewiesen werden.

Nähere Angaben zur Funktion, die der Funktionstaste zugewiesen wurde, siehe Seite 187.

12 Taste USER MEM (Benutzerspeicher)

Drücken Sie die Taste, um die im Menü BENUTZERSPEICHER (auf Seite 193) gespeicherten Bildeinstellungen zu laden.

Eingangssignale und einstellbare Optionen

O: Einstellbar ×: Nicht einstellbar

*1 Einstellung von ZUSATZSTEUERUNG ist entsprechend. *2 Wenn ein Komponentensignal (480/60I oder 480/60P) eingespeist wird und SMPTE für KOMPONENTEN-PEGEL festgelegt ist, kann dies umgeschaltet werden. *3 Wenn ein BKM-227W installiert ist, erhöht sich die Anzahl der Eingänge. *4 Wenn ein BKM-229X installiert ist, erhöht sich die Anzahl der Eingänge. *5 Wenn ein BKM-220D, BKM-243HSM oder BKM-250TGM installiert ist, kann das Signal eingespeist werden. *6 Wenn ein BKM-243HSM oder BKM-250TGM installiert ist, kann das Signal eingespeist werden. *7 Es wird nur das Interlace-Signal eingespeist. *8 Das Signal kann mit VOREINSTELLUNG 2 bis 6 betrieben werden (siehe Seite 198). *9 Einzelheiten zu den für das Mehrfachdisplay verfügbaren Eingangssignalen finden Sie unter „Für das Mehrfachdisplay“ (Seite 201). *10 Das Signal kann mit VOREINSTELLUNG 7 und 8 nicht betrieben werden (siehe Seite 198). *11 Das Signal kann nur mit VOREINSTELLUNG 1 betrieben werden (siehe Seite 198). *12 Das Signal kann nur mit VOREINSTELLUNG 6 betrieben werden (siehe Seite 198). *13 Wenn ein BKM-256DD installiert ist, erhöht sich die Anzahl der Eingänge. *14 Wenn ein BKM-250TGM installiert ist, kann das Signal eingespeist werden. (Sie können auch einen BKM-250TG mit der Seriennummer 7100001 oder darüber verwenden.) *15 Der 3D-Anzeigemodus ist verfügbar, wenn Sie 3D unter 2D/3D AUSWÄHLEN auswählen. *16 Verfügbar, wenn Sie 2D unter 2D/3D AUSWÄHLEN auswählen. *17 Die Anzeige erfolgt im 2D-Anzeigemodus, wenn NEBENEINANDER unter ANZEIGE-LAYOUT ausgewählt wird. *18 Wenn FARBRAUM auf AUS gesetzt ist, kann dies umgeschaltet werden.

Rückseite/Unterseite

① /⊥ Potenzialausgleich/Erdung

Potenzialausgleich Hier wird ein Stecker für den Potenzialausgleich angeschlossen.

≐ Erdung Hier wird ein Erdungskabel angeschlossen.

② Anschluss COMPOSITE IN (BNC)

Eingangsanschluss für FBAS-Signale.

③ Anschluss Y/C IN (4-polig, Mini-DIN)

Eingangsanschluss für Y/C-Signale.

④ Anschluss G/Y IN (BNC)

Eingangsanschluss für den G-Anteil von RGB-Signalen bzw. Y (Luminanz) von Komponentensignalen.

⑤ Anschluss B/PB IN (BNC)

Eingangsanschluss für den B-Anteil von RGB-Signalen bzw. für Pb (blaues Farbdifferenzsignal) von Komponentensignalen.

⑥ Anschluss R/PR IN (BNC)

Eingangsanschluss für den R-Anteil von RGB-Signalen bzw. für PR (rotes Farbdifferenzsignal) bei Komponentensignalen.

⑦ Anschluss EXT SYNC IN (Eingang extern sync.) (BNC)

Schließen Sie hier das Referenzsignal eines

Synchronisationssignal-Generators an, wenn das Gerät mit einem externen Synchronisationssignal betrieben wird.

Um das externe Synchronisationssignal zu verwenden, drücken Sie die Funktionstaste für EXT.SYNC..

Hinweis

Wird ein Videosignal mit Phasenschwankungen etc. eingespeist, wird möglicherweise ein gestörtes Bild dargestellt. Es wird empfohlen, TBC (time based corrector, Zeitbasiskorrektur) zu verwenden.

⑧ Durchgeschleifte Ausgangsanschlüsse

Zur Ausgabe der Signale, die an den Anschlüssen (2 bis 7) eingespeist werden. Verbinden Sie den analogen Eingang (FBAS, Y/C, Analogkomponente oder Analog-RGB oder externer Sync) des Geräts entsprechend dem Eingangssignal.

Wenn das Kabel mit einem dieser Anschlüsse verbunden ist, wird der 75-Ohm-Abschluss des entsprechenden Eingangs automatisch freigegeben und das am Anschluss eingehende Signal ausgegeben.

⑨ Anschluss DC 5V/24V IN

Schließen Sie den DC-Anschluss des mitgelieferten Netzteils an.

⑩ Optionaler Eingangsanschluss

Entsprechend Ihrer Systemkonfiguration (siehe Seite 172) kann ein optionaler Eingangsadapter installiert werden.

Der linke Anschluss ist A, der rechte Anschluss ist B. Drücken Sie zum Auswählen des Signals die Taste A-1, A-2, B-1 oder B-2.

⑪ / ⊙ Netzschalter

Zum Ein- und Ausschalten der Spannungsversorgung. Zum Einschalten des Monitors die Seite ☉ drücken.

⑫ Anschluss PARALLEL REMOTE (modular, 8-polig)

Funktioniert als paralleler Schalter und steuert den Monitor extern.

Bei Auslieferung ab Werk wird an diesem Anschluss eine Abdeckung angebracht. Entfernen Sie diese vor der Verwendung des Anschlusses.

Einzelheiten zum Entfernen der Anschlussabdeckung finden Sie auf Seite 173.

Angaben zur Pinzuordnung und den werkseitigen Einstellungen der einzelnen Pins finden Sie auf Seite 197.

VORSICHT

Aus Sicherheitsgründen nicht mit einem Peripheriegerät-Anschluss verbinden, der zu starke Spannung für diese Buchse haben könnte. Folgen Sie den Anweisungen für diese Buchse.

13 Anschluss SERIAL REMOTE (RJ-45)

Stellen Sie über ein 10BASE-T/100BASE-TX LAN-Kabel (geschirmte Ausführung, optional) die Verbindung zum Netzwerk her.

Bei Auslieferung ab Werk wird an diesem Anschluss eine Abdeckung angebracht. Entfernen Sie diese vor der Verwendung des Anschlusses.

Einzelheiten zum Entfernen der Anschlussabdeckung finden Sie auf Seite 173.

Für weitere Informationen zu diesem Anschluss siehe „Interface Manual for Programmers“ auf der beiliegenden CD-ROM (nur japanisch und englisch).

VORSICHT

• Verwenden Sie bei Anschluss eines optionalen LAN-Kabels eine abgeschirmte Kabelausführung, um Fehlfunktionen aufgrund von Störungen zu vermeiden.
• Aus Sicherheitsgründen nicht mit einem Peripheriegerät-Anschluss verbinden, der zu starke Spannung für diese Buchse haben könnte. Folgen Sie den Anweisungen für diese Buchse.
• Durch das Netzwerk kann die Übertragungsgeschwindigkeit beeinträchtigt werden. Mit diesem Gerät wird die

Übertragungsgeschwindigkeit und -qualität gemäß 10BASE-T/100BASE-TX nicht garantiert.

14 Anschluss SERIAL REMOTE RS-232C (D-sub 9-polig, Buchse)

Hier werden RS-232C Steueranschlüsse von externen Geräten an den Monitor angeschlossen. Der Monitor kann dann entsprechend den Steuerbefehlen von angeschlossenen externen Geräten betrieben werden.

Angaben zur Pinzuordnung und den werkseitigen Einstellungen der einzelnen Pins finden Sie auf Seite 197.

Für weitere Informationen zu diesem Anschluss siehe „Interface Manual for Programmers“ auf der beiliegenden CD-ROM (nur japanisch und englisch).

15 Eingangsanschluss DVI-D (DVI-D)

Hier wird ein digitales RGB-Signal gemäß DVI Rev. 1.0 eingespeist.

Verwenden Sie zur Betrachtung von SXGA-Signalen und höherer Auflösung bei ausgewähltem DVI-Eingang ein Kabel, das nicht länger als 3 m (118 1/8 Zoll) ist.

16 Eingangsanschluss HD15 (D-sub 15-polig, Buchse)

Hier wird ein analoges RGB-Signal (0,7 Vp-p, positive Polarität) bzw. ein Synchronisationssignal eingespeist. Die Plug & Play-Funktion entspricht DDC2B.

Anschließen des Netzkabels

Schließen Sie das mitgelieferte Netzkabel an wie dargestellt.

Im Lieferumfang des Geräts sind zwei Arten von Netzsteckerhaltern enthalten. Verwenden Sie den Netzsteckerhalter, der für eine sichere Halterung des Netzkabels am besten geeignet ist.

1 Stecken Sie das Netzkabel in die Netzbuchse AC IN am Netzteil. Bauen Sie dann den Netzsteckerhalter am Netzkabel an.

2 Schieben Sie den Netzsteckerhalter über das Kabel, bis er einrastet.

3 Stecken Sie den Stecker DC IN in den Anschluss DC 5V/24V IN auf der Geräteunterseite, bis die Verriegelung einrastet.

Ziehen Sie zuerst den Netzsteckerhalter heraus und drücken Sie dabei die Sperrriegel. Ziehen Sie danach den Stecker DC IN aus dem Anschluss DC 5V/24V IN und drücken Sie dabei die Sperrriegel.

Eingangsadapter montieren

Trennen Sie vor der Montage eines Eingangsadapters das Gerät vom Netz.

1 Entfernen Sie die Abdeckung des optionalen Eingangsanschlusses.

2 Schieben Sie den Eingangsadapter in den Anschluss.

3 Ziehen Sie die Schrauben an.

Anbringen der mitgelieferten L/R-Aufkleber

Bringen Sie die L/R-Aufkleber auf der Blende an den Eingängen an, um die Kanalzuordnung der Eingänge zu zeigen.

Beispiele für das Anbringen

Entfernen der Anschlussabdeckung

Bei Auslieferung ab Werk wird am Anschluss PARALLEL REMOTE und am Anschluss SERIAL REMOTE (RJ-45) eine Abdeckung angebracht. Entfernen Sie vor der Verwendung des Anschlusses die Anschlussabdeckung, wie im Folgenden beschrieben. Trennen Sie vor dem Entfernen der Anschlussabdeckung das Gerät vom Netz.

1 Lösen Sie die Schraube der Anschlussabdeckung. 2 Entfernen Sie die Anschlussabdeckung.

Bewahren Sie Schraube und Abdeckung auf, damit Sie die Abdeckung bei Bedarf wieder anbauen können.

Vorsicht

Diese Anschlüsse dienen dem direkten Kontakt mit elektrischen Schaltkreisen. Bei einem Fehler im Gerät liegen möglicherweise geringe Spannungen an. Bringen Sie bei Nichtverwendung dieser Anschlüsse durch andere Geräte die Anschlussabdeckungen an, um ein versehentliches Berühren der Anschlüsse durch Patienten zu verhindern.

Verwenden des Aufsteckmodells der 3D-Brille (BKM-31GM)

Stecken Sie das Aufsteckmodell der 3D-Brille (BKM-31GM) oben auf den Rahmen Ihrer normalen Brille.

Klappen Sie die Gläser der Brille nach oben, wenn kein 3D-Effekt benötigt wird.

Auswählen der Standardeinstellungen

Wenn Sie das Gerät nach dem Kauf zum ersten Mal einschalten, müssen Sie eine der vorgegebenen Regionen auswählen, in der das Gerät verwendet wird.

Standard-Einstellwerte der einzelnen Regionen

1 Schalten Sie das Gerät mit dem Netzschalter an der Unterseite ein.

Die Anzeige SELECT SETTING wird eingeblendet.

2 Drücken Sie die Taste CONTROL.

3 Wählen Sie mit den Tasten + oder – die Region aus, in der Sie das Gerät verwenden möchten, und drücken Sie die Taste ENTER.

Bei Auswahl von ①, ③ oder ⑤

Der Bestätigungsbildschirm wird angezeigt. Bestätigen Sie den gewählten Bereich. Bei inkorrekter Einstellung können Sie durch Drücken der Taste RETURN zum vorherigen Bildschirm zurückkehren.

Bei Auswahl von ② oder ④

Einer der folgenden Bildschirme wird angezeigt. Grenzen Sie mit den Tasten + oder - den Bereich weiter ein und drücken Sie dann die Taste ENTER. Der Bestätigungsbildschirm wird angezeigt. Bestätigen Sie den gewählten Bereich. Bei inkorrekter Einstellung können Sie durch Drücken der Taste RETURN zum vorherigen Bildschirm zurückkehren.

②Wenn LATIN AMERICA ausgewählt ist:

④Wenn ASIA EXCEPT JAPAN ausgewählt ist:

Kunden, die das Gerät in den auf der unten gezeigten Karte schattiert dargestellten Regionen verwenden, sollten NTSC AREA wählen. In anderen Fällen sollte PAL AREA gewählt werden.

4 Drücken Sie die Taste ENTER.

Die Anzeige SELECT SETTING wird ausgeblendet und die für den ausgewählten Bereich geeigneten Menüoptionseinstellungen werden angewendet.

Hinweis

Wenn Sie eine falsche Region gewählt haben, müssen Sie folgende Optionen über das Menü einstellen:

• FARBTEMP. (auf Seite 181) • KOMPONENTEN-PEGEL (auf Seite 184) • NTSC-PEGEL (auf Seite 184)

Siehe die Einstellungen unter „Standard-Einstellwerte der einzelnen Regionen“ (Seite 174).

Auswählen der Menüsprache

Sie haben die Auswahl zwischen sieben Sprachen (Englisch, Chinesisch, Japanisch, Italienisch, Spanisch, Deutsch, Französisch) für das Menü und andere Bildschirmanzeigen.

„ENGLISH (Englisch)“ ist die Standardeinstellung. Die aktuellen Einstellungen werden in den Abbildungen des Menübildschirms durch das Zeichen ■ markiert.

1 Schalten Sie das Gerät ein. 2 Drücken Sie die Taste CONTROL.

Die Funktionstasten werden angezeigt.

3 Drücken Sie die Taste MENU.

Das Menü wird angezeigt.

Das aktuell ausgewählte Menü wird gelb dargestellt.

4 Wählen Sie mit der Taste + oder – den Menüpunkt SYSTEM SETTING im Menü USER CONFIG

(Benutzerkonfiguration), und drücken Sie anschließend die Taste ENTER.

Die Einstelloptionen (Symbole) im gewählten Menü werden gelb dargestellt.

5 Wählen Sie mit der Taste + oder – „LANGUAGE“ aus und drücken Sie dann die Taste ENTER.

Die gewählte Menüoption wird gelb dargestellt.

6 Wählen Sie mit der Taste + oder – eine Sprache aus und drücken Sie dann die Taste ENTER.

Das Menü wird in der gewählten Sprache angezeigt.

Ausblenden des Menüs

Drücken Sie die Taste MENU.

Das Menü wird automatisch ausgeblendet, wenn eine Minute lang keine Taste gedrückt wird.

Verwendung des Menüs

Das Gerät verfügt über ein Bildschirmmenü zum Durchführen verschiedener Einstellungen zur Bildsteuerung, Eingangseinstellungen, Änderungen von Voreinstellungen usw. Sie können auch die Sprache einstellen, in der das Bildschirmmenü angezeigt wird.

Zum Umschalten der Menüsprache siehe „Auswählen der Menüsprache“ auf Seite 176.

Die aktuellen Einstellungen werden in den Abbildungen des Menübildschirms durch das Zeichen ■ markiert.

1 Drücken Sie die Taste CONTROL.

Die Funktionstasten werden angezeigt.

2 Drücken Sie die Taste MENU.

Das Menü wird angezeigt.

Das gerade ausgewählte Menü ist mit einem gelben Feld gekennzeichnet.

3 Wählen Sie mit der Taste + oder – ein Menü aus und drücken Sie dann die Taste ENTER.

Das zurzeit gewählte Menüsymbol wird gelb dargestellt und die Einstellungen werden angezeigt.

4 Wählen Sie eine Menüoption.

Wählen Sie mit der Taste + oder – eine Menüoption aus und drücken Sie dann die Taste ENTER. Die zu ändernde Menüoption wird gelb dargestellt. Wenn das Menü mehrere Seiten enthält, können Sie durch Drücken von + oder – die gewünschte Menüseite aufrufen.

5 Nehmen Sie die gewünschte Änderung bzw. Einstellung einer Menüoption vor.

Wenn Sie eine Pegeleinstellung ändern möchten: Erhöhen Sie den Wert mit der Taste +.

Verringern Sie den Wert mit der Taste –. Drücken Sie die Taste ENTER, um den Wert zu bestätigen und wieder die Ausgangsanzeige aufzurufen.

Beim Ändern einer Einstellung:

Drücken Sie zum Ändern der Einstellung die Taste + oder –.

Drücken Sie nach Abschluss der Einstellung die Taste ENTER.

Wenn Sie eine ausgewählte Menüoption rückgängig machen oder eine Einstellung auf den vorigen Wert zurücksetzen wollen:

Drücken Sie zunächst die Taste RETURN, dann die Taste ENTER.

Hinweise

• Schwarz dargestellte Optionen sind nicht verfügbar. Sie können nur auf weiß dargestellte Menüoptionen zugreifen.
• Wenn die Tastensperre aktiviert ist, werden alle Optionen schwarz dargestellt. Um Optionen zu bearbeiten, müssen Sie zunächst TASTENSPERRE im Menü TASTENSPERRE auf AUS setzen.

Näheres zur Tastensperre siehe Seite 193.

Rückkehr zum vorhergehenden Bildschirm

Drücken Sie die Taste RETURN.

Ausblenden des Menüs

Drücken Sie die Taste MENU. Das Menü wird automatisch ausgeblendet, wenn eine Minute lang keine Taste gedrückt wird.

Hinweis zur Speicherung der Einstellungen

Die Einstellungen werden automatisch im Speicher des Monitors gespeichert.

Laden aus dem BENUTZERSPEICHER

Sie können die im Menü BENUTZERSPEICHER gespeicherten Bildeinstellungen laden (auf Seite 193).

1 Drücken Sie die Taste USER MEM. Das Menü BENUTZERSPEICHER wird angezeigt.

2 Wählen Sie den Speicherplatz. Taste + oder -: Mit diesen Tasten wird der Speicherplatz gewählt.

3 Drücken Sie die Taste ENTER. Nachdem die Bildeinstellungen aus dem gewählten Speicherplatz geladen worden sind, wird das Menü ausgeblendet.

Um die Auswahl des Speichers abzubrechen

Drücken Sie die Taste USER MEM. Das Menü BENUTZERSPEICHER wird ausgeblendet.

Um die Einstellungen zurückzusetzen

Wählen Sie „STANDARD“ und drücken Sie dann die Taste ENTER.

Einstellungen mit Hilfe der Menüs vornehmen

Optionen

Das Bildschirmmenü dieses Monitors enthält folgende Optionen.

STATUS (Die Optionen zeigen die aktuellen Einstellungen an.)

Für den Videoeingang

FORMAT

FARBTEMP.

KOMPONENTEN-PEGEL

NTSC-PEGEL

ABTASTMODUS

P SAVE-MODUS

Modellname und Seriennummer

OPTION A und Seriennummer

OPTION B und Seriennummer

Für den Eingang DVI/HD15

FORMAT

fH

fV

FARBTEMP.

P SAVE-MODUS

Modellname und Seriennummer

OPTION A und Seriennummer

OPTION B und Seriennummer

FARBTEMPERATUR/RAUM

FARBTEMP.

MANUELLE EINSTELLUNG

3D VERSATZ

3D-VERS.-ANP.

FARBRAUM

BENUTZERSTEUERUNG

Für den Videoeingang

CHROMA/PHASE AUTOM.

ZUSATZSTEUERUNG

BILDREGELUNG

EING.-EINST

Für den Eingang DVI/HD15

ZUSATZSTEUERUNG

BILDREGELUNG

BENUTZERKONFIG

SYSTEMEINSTELLUNG

MATRIX

KOMPONENTEN-PEGEL

NTSC-PEGEL

GAMMA

FORMATANZEIGE

SPRACHE

P SAVE-MODUS

I/P-MODUS

HINTERGRUND

MEHRF.DISPLAY-EINST.

MEHRF.DISPL.AKTIV

ANZEIGE-LAYOUT

N.-EIN. AUSW.

POSITION

RAHMEN

UNTERBILD GRÖ.

FUNK.TASTEN-EINST.

TASTE F1

TASTE F2

TASTE F3

TASTE F4

COMPUTER ERKENNT

DVI

HD15

OPTIONS.DVI-EINST. ^*1

EXT 5V(EINGANG)

EXT 5V(AUSGANG)

EDID-UPDATE

EDID-STATUS

*1 Diese Einstellung wird nur angezeigt, wenn ein BKM-256DD installiert ist.

3D-EINSTELLUNG ^*2

2D/3D AUSWÄHLEN

3D-SIGNALFORMAT

DISPARITÄT SIM.

HOROPTER-PRÜFUNG

UMDREHEN H

NUTZDATEN-ID

2D/3D-ANZEIGE

*2 Diese Einstellung wird nur angezeigt, wenn Eingangssignale von einem BKM-250TGM oder DVI/BKM-256DD ausgewählt sind.

FERN

PARALLEL FERNB

SER.FERNB

TASTENSPERRE

TASTENSPERRE

BENUTZERSPEICHER

01 bis 20

Anpassen und Ändern der Einstellungen

Menü STATUS

Im Menü STATUS wird der aktuelle Status des Geräts angezeigt. Die folgenden Einstellungen werden angezeigt:

Für den Videoeingang

• Signalformat
• Farbtemperatur
• Komponenten-Pegel • NTSC-Pegel
• Abtastmodus
• Energiesparmodus (P-Save-Modus) • Modellname und Seriennummer • OPTION A und Seriennummer • OPTION B und Seriennummer

Für den Eingang DVI/HD15

• Signalformat • fH • fV
• Farbtemperatur
• Energiesparmodus (P-Save-Modus) • Modellname und Seriennummer • OPTION A und Seriennummer • OPTION B und Seriennummer

Menü FARBTEMPERATUR/RAUM

Im Menü FARBTEMPERATUR/RAUM wird der Weißabgleich des Bilds oder der Farbraum eingestellt. Für die Einstellung des Weißabgleichs wird ein Messgerät benötigt.

Empfohlen: Farbanalysegerät Konica Minolta CA-210

Untermenü	Einstellung
FARBTEMP.	Wählen Sie für die Farbtemperatur die Einstellung „HOCH“, „NIEDR.“, „BENUTZER“ und „NIEDR.2“.
MANUELLE EINSTELLUNG	Wenn Sie BENUTZER für FARBTEMP. festlegen, ändert sich die Farbe der angezeigten Option von schwarz in weiß. Das bedeutet, dass Sie die Farbtemperature einstellen können.Die eingestellten Werte werden gespeichert.GAIN EINSTELLEN:Einstellen der Farbbalance (GAIN).BIAS EINSTELLEN: Einstellen der Farbbalance (BIAS).KOPIEREN VON: Wenn Sie „HOCH“, „NIEDR.“ oder „NIEDR.2“ auswählen, werden die Daten des gewählten Weißabgleichs in die Einstellungen unter „BENUTZER“ kopiert.
3D VERSATZ	Wählt den gewünschten Modus für die 3D-Versatz-Anpassung aus.AUTO: Der Einstellwert für die 3D-Versatz-Anpassung wird nicht auf den 2D-Anzeigemodus angewandt.Der Einstellwert für die 3D-Versatz-Anpassung wird auf den 3D-Anzeigemodus angewandt.AUS: Der Einstellwert für die 3D-Versatz-Anpassung wird weder auf den 2D- noch den 3D-Anzeigemodus angewandt.EIN: Der Einstellwert für die 3D-Versatz-Anpassung wird sowohl auf den 2D- als auch auf den 3D-Anzeigemodus angewandt.
3D-VERS.-ANP.	Verfügbar, wenn Sie 3D unter 2D/3D AUSWÄHLEN ausgewählt haben. Definiert den Weißabgleich für die 3D-Anzeige, damit die Farben genauso präzise wie bei Nichtverwendung der 3D-Brille dargestellt werden.Sie können auswählen aus R GAIN, G GAIN, B GAIN, R BIAS, G BIAS und B BIAS.
FARBRAUM	Auswahl von ITU-709 oder AUS als Einstellung des Farbraums. Bei Auswahl von AUS wird der Farbraum auf die ursprüngliche Farbwiedergabe des LCD-Bildschirms gesetzt.

Menü BENUTZERSTRG

Das Menü BENUTZERSTRG dient zur Einstellung des Bilds.

Entsprechend dem Eingangssignal nicht einstellbare Menüoptionen werden schwarz dargestellt.

Näheres zu Eingangssignalen und möglichen

Einstellungen siehe Seite 167.

Für den Videoeingang

Untermenü

Einstellung

CHROMA/PHASE AUTOM.

Zum Einstellen der Farbintensität (CHROMA) und der Farbtöne (PHASE).• AUT.EINST.WERT: Hiermit wird EIN oder AUS für die automatische Einstellung festgelegt. Wenn AUS festgelegt ist, wird dieser Parameter auf die werkseitige Voreinstellung zurückgesetzt. Wenn EIN festgelegt ist, wird der automatisch eingestellte Wert aktiviert.• START: Die automatische Einstellung beginnt, wenn auf dem Bildschirm die Farbbalkensignale (Vollbild/SMPTE/EIA) angezeigt werden und Sie die Taste ENTER drücken. Drücken Sie nach Einstellung der Farbintensität die Taste MENU, um den Einstellbildschirm auszublenden. Wenn die Einstellung korrekt vorgenommen wurde, wird für AUT.EINST.WERT automatisch EIN festgelegt.

ZUSATZSTEUERUNG

Zur Feineinstellung des Einstellbereichs der Tasten für KONTRAST, HELLIGKEIT, CHROMA und PHASE an der Vorderseite des Geräts.

• KONTRAST: Zum Einstellen des Bildkontrasts. • HELLIGKEIT: Zum Einstellen der Bildhelligkeit.
• CHROMA: Zum Einstellen der Farbintensität. Je höher die Einstellung, desto größer die Intensität. Je geringer die Einstellung, desto geringer die Intensität.
• PHASE: Zum Einstellen der Farbtöne. Je höher die Einstellung, desto grüner erscheint das Bild. Je geringer die Einstellung, desto violetter erscheint das Bild.
• APERTUR: Zum Einstellen der Bildschärfe. Je höher der eingestellte Wert, desto schärfer ist das Bild. Je niedriger der eingestellte Wert, desto weicher die Bildkonturen.
• HINTERBEL: Zum Einstellen der Hintergrundbeleuchtung. Eine Veränderung des eingestellten Werts verändert die Helligkeit der Hintergrundbeleuchtung.

Untermenü Einstellung

BILDREGELUNG Zum Einstellen des Bildes.• ACC (Auto Color Control, automatische Farbregelung): Zum Aktivieren und Deaktivierender ACC-Schaltungen.Wählen Sie AUS, wenn Sie die Feinabstimmung prüfen möchten. Normalerweise wählen Sie EIN.• CTI (Chroma Transient Improvement,Farbübergangsverbesserung): Wenn ein Signal mit niedriger Farbauflösungeingegeben wird, kann einscharfes Bild angezeigt werden. Bei einer höheren Einstellung wird das Bild noch schärfer.• V SCHÄRFE: Es kann einscharfes Bild angezeigt werden. Bei einer höheren Einstellung wird das Bild noch schärfer.

EING.-EINST • LAGE H: Zum Einstellen der Bildposition. Bei einer höheren Einstellung befindet sich das Bild weiter rechts, bei einer niedrigeren weiter links.• LAGE V: Zum Einstellen der Bildposition. Bei einer höheren Einstellung befindet sich das Bild weiter oben, bei einer niedrigeren weiter unten.

Für den Eingang DVI/HD15

* Im Menü 1/3 können keine Anpassungen vorgenommen werden.

Untermenü

Einstellung

ZUSATZSTEUERUNG

Zur Feineinstellung des Einstellbereichs der Tasten für KONTRAST, HELLIGKEIT, CHROMA und PHASE an der Vorderseite des Geräts.KONTRAST: Zum Einstellen des Bildkontrasts.HELLIGKEIT: Zum Einstellen der Bildhelligkeit.CHROMA: Zum Einstellen der Farbintensität. Je höher die Einstellung, desto größer die Intensität. Je geringer die Einstellung, desto geringer die Intensität.PHASE: Zum Einstellen der Farbtöne. Je höher die Einstellung, desto grüner erscheint das Bild. Je geringer die Einstellung, desto violetter erscheint das Bild.APERTUR: Zum Einstellen der Bildschärfe.Je höher der eingestellte Wert, desto schärfer ist das Bild. Je niedriger der eingestellte Wert, desto weicher die Bildkonturen.HINTERBEL: Zum Einstellen der Hintergrundbeleuchtung. Eine Veränderung des eingestellten Werts verändert die Helligkeit der Hintergrundbeleuchtung.

Untermenü Einstellung

BILDREGELUNG Zum Einstellen einer deutlicheren Bilddarstellung.

- GRÖSSE H: Zum Einstellen der Bildbreite. Je höher der Wert, desto breiter das Bild. Je niedriger der Wert, desto schmaler ist das Bild in der Breite.

- GRÖSSE V: Zum Einstellen der Bildhöhe. Je höher die Einstellung, desto höher das Bild. Je niedriger der Wert, desto schmaler ist das Bild in der Höhe.

- LAGE H: Zum Einstellen der Bildposition. Bei einer höheren Einstellung befindet sich das Bild weiter rechts, bei einer niedrigeren weiter links.

- LAGE V: Zum Einstellen der Bildposition. Bei einer höheren Einstellung befindet sich das Bild weiter oben, bei einer niedrigeren weiter unten.

- PUNKT-PHASE: Zum Einstellen der Punktphase. Zur weiteren Anpassung des Bildes für eine feinere Bilddarstellung, nachdem APA (Seite 188) eingestellt wurde.

- PITCH: Einstellung der Bildbreite, wobei der linke Bildrand fixiert ist. Je höher der Wert, desto breiter das Bild. Je niedriger der Wert, desto schmaler das Bild.

- AUFLÖSUNG: Die Einstellung erfolgt, wenn ein Computersignal eingegeben wird und die Erkennung des Signaltyps (z.B. XGA/60 oder WXGA/60) Probleme bereitet.

- XGA: Wird als XGA-Signal angezeigt. - WXGA: Wird als WXGA-Signal angezeigt.

- RESET: Setzt die Werte von GRÖSSE H, GRÖSSE V, LAGE H, LAGE V, PUNKT-PHASE und PITCH auf die Werkseinstellung zurück.

Menü BENUTZERKONFIG

Das Menü BENUTZERKONFIG dient zum Konfigurieren von System, Mehrfachdisplay, Funktionstaste, Computererkennung und optionalen DVI- und 3D-Einstellungen.

SYSTEMEINSTELLUNG

Untermenü Einstellung

MATRIX Anwendung auf Signale 480/60Ioder 480/60P. Wählen Sie 601 oder 709.
KOMPONENTEN-PEGEL	Wählen Sie den Komponentenpegel aus drei Möglichkeiten.SMPTE: für 100/0/100/0-SignalBETA7.5: für 100/7,5/75/7,5-SignalBETA0: für 100/0/75/0-Signal
NTSC-PEGEL Wählen Sie den NTSC-Einstellpegel aus zweiMöglichkeiten aus.Der Einstellpegel 7.5 kommt hauptsächlich in Nordamerika zum Einsatz. Der 0-Pegel wird hauptsächlich in Japan verwendet.
GAMMA Zur Auswahl des geeignetenGammamodus aus zweiEinstellungen (,,2.2“, „DICOM“).Wenn „2.2“ ausgewählt wird, entspricht die Einstellung etwa dem Gamma-Modus des CRT.HinweisWenn FARBRAUM auf AUS gesetzt ist, ist die GAMMA-Einstellung verfügbar.

Untermenü Einstellung

FORMATANZEIGE Zum Auswählen desAnzeigemodus des Signalformatsund des Abtastmodus.·AUTO: Das Format wird etwa fünf Sekunden lang angezeigt, wenn die Eingabe des Signals beginnt.·EIN: Das Format wird ständig angezeigt.·A U S : Die Anzeige ist ausgeblendet.

SPRACHE Zur Auswahl aus sieben Sprachenfür Menüs bzw. Meldungen.·ENGLISH: Englisch·中文: Chinesisch·:ITALIANO: Italienisch·ESPAÑOL: Spanisch·DEUTSCH: Deutsch·FRANÇAIS: Französisch

P SAVE-MODUS Hiermit wird der Energiesparmodus aktiviert oder deaktiviert. Wenn EIN ausgewählt ist, schaltet der Monitor in den Energiesparmodus, wenn etwa eine Minute lang kein Signal eingegeben wird.

Untermenü Einstellung

I/P-MODUS (min. Bildverzögerung)

Zur Einstellung der durch die Bildverarbeitung hervorgerufenen Verzögerung auf einen minimalen Wert bei Einspeisung des Interlace-Signals.*1: In diesem Modus hat die Bildqualität Vorrang. Die Interpolation erfolgt in Abhängigkeit von der Bewegung der Bilder zwischen den Halbbildern. Die Bildverarbeitung dauert länger als bei den Optionen „HALBB.ÜBERBL.“ und „ZEILENVERDOP.“. „HALBBILDVER.“ ist die Werkseinstellung.ZEILENVERDOP.: Die Verarbeitungszeit ist kürzer. Die Interpolation erfolgt, indem jede Zeile in der Datenempfangssequenz unabhängig vom Halbbild wiederholt wird. Da in diesem Modus das Zeilenflammern erscheint, ist er für die Prüfung des Zeilenflammerns der Telop-Arbeit usw. verfügbar.HALBB.ÜBERBL.*2: Die Verarbeitungszeit ist kürzer. Kombiniert, unabhängig von der Bewegung der Bilder, abwechselnd die Zeilen in den geraden und den ungeraden Halbbildern. Geeignet für die Betrachtung von Standbildern.*1 Wenn MEHRF.DISPL. AKTIV auf EIN gesetzt ist, kann HALBBILDVER. nicht ausgewählt werden.*2 Wenn ANZEIGE-LAYOUT auf NEBENEINANDER gesetzt ist, kann HALBB.ÜBERBL. nicht ausgewählt werden.

HINTERGRUND Zum Einstellen der Helligkeit der schwarzen Streifen oben und unten bzw. an den Seiten des Bildschirms.AUS: Dunklere Darstellung der Streifen (schwarz).EIN: Hellere Darstellung der Streifen (grau).

MEHRF.DISPLAY-EINST.

Untermenü Einstellung

MEHRF.DISPL.AKTIV

Bei Auswahl von EIN wird das Mehrfachdisplay angezeigt, bei AUS ist das Mehrfachdisplay deaktiviert.

HinweiseUnterscheidet sich die Bildwiederholfrequenz im Hauptanzeigebereich von der im Unteranzeigebereich, so wird das Bild möglicherweise verzerrt dargestellt.Wird im Hauptanzeigebereich kein Signal eingespeist, kann das Bild nicht korrekt dargestellt werden.Wenn N.-EIN. AUSW. auf AUS gesetzt wird, wird MEHRF.DISPL.AKTIV automatisch auf AUS gesetzt.Wenn MEHRF.DISPL. AKTIV auf EIN gesetzt ist, steht APA (Seite 188) nicht zur Verfügung.Wenn der Mehrfachdisplay-Modus PIP ausgewählt ist, ist die 3D-Anzeige nur im Hauptdisplay verfügbar. In anderen Mehrfachdisplay-Modi erscheinen die Bilder in der 2D-Anzeige.

Untermenü Einstellung

ANZEIGELAYOUT

POP: Das Unterdisplay wird neben dem Hauptdisplay angezeigt. Für den Scanmodus im Hauptdisplay kann entweder NORMAL oder VERGRÖSSERN ausgewählt werden.PIP: Das Unterdisplay wird im Hauptdisplay in einem cingeblendeten Fenster angezeigt (nur für 16:9-Anzeige).NEBENEINANDER: Das Hauptdisplay wird auf der linken Bildschirmseite angezeigt, das Unterdisplay auf der rechten Bildschirmseite. Für den Scanmodus im Haupt- und Unterdisplay kann entweder NORMAL oder VOLLBILD ausgewählt werden. Der Scanmodus des Haupt- und Unterdisplays ändert sich gleichzeitig. Sie können nicht für jedes Display einen anderen Scanmodus einstellen.Um den Scanmodus umzuschalten, drücken Sie die zugewiesene Funktionstaste, um den Scanmodus zu ändern. Siehe „FUNK.TASTEN-EINST.“ (Seite 187) und „Zu den Funktionen der Funktionstastenbelegung“ (Seite 187).HinweiseWenn ANZEIGE-LAYOUT auf NEBENEINANDER eingestellt ist, steht CTI (Seite 183) nicht zur Verfügung.Wenn NEBENEINANDER ausgewählt ist, steht nur der 2D-Anzeigemodus zur Verfügung.

Untermenü Einstellung

N.-EIN. AUSW. Hiermit wird das Eingangssignal für das Unterdisplay festgelegt. Sie können auswählen aus AUS, VIDEO WELLENFORM, OPTION B-2, OPTION B-1, OPTION A-2, OPTION A-1, DVI, HD15, KOMPONENTEN, RGB, Y/C und FBAS.HinweiseDas Mehrfachdisplay mit FBAS und Y/C, RGB und KOMPONENTEN, HD15 und DVI, OPTION A-1 und OPTION A-2 sowie OPTION B-1 und OPTION B-2 wird nicht angezeigt.Wenn N.-EIN. AUSW. auf AUS gesetzt wird, wird MEHRF.DISPL. AKTIV auf AUS gesetzt.Die Eingangssignalformate, die für HD15 und DVI zur Verfügung stchen, sind begrenzt. Informationen dazu finden Sie unter „Für das Mehrfachdisplay“ (Seite 201).

POSITION Hiermit wird die Position für das Unterdisplay festgelegt.Wenn POP ausgewählt ist:1: Oben2: Mitte3: UntenWenn PIP ausgewählt ist:1: Unten links2: Unten rechts3: Oben rechts4: Oben links

RAHMEN Hier wird die Position des Hauptdisplays festgelegt, wenn für ANZEIGE-LAYOUT die Option POP gewählt ist.RECHTS: Das Hauptdisplay wird rechts neben dem Unterdisplay angezeigt.LINKS: Das Hauptdisplay wird links neben dem Unterdisplay angezeigt.

UNTERBILD GRÖ. Hiermit wird die Größe des Unterdisplays festgelegt, wenn für ANZEIGE-LAYOUT die Option PIP gewählt ist.1: klein2: groß

FUNK.TASTEN-EINST.

Untermenü Einstellung

TASTE F1 bis TASTE F4

Weist den Funktionstasten an der Vorderseite des Geräts eine Funktion zu und schaltet diese ein bzw. aus.Für die Funktionstastenbelegung stehen folgende Funktionen zur Verfügung: ABTASTUNG, ASPEKT, EXT.SYNC., NUR BLAU, MONO, MEHRFACHDISPLAY, APA, I/P-MODUS, SPIEGELBILD, 2D/3D AUSWÄHLEN, L/R UMSCHALTEN, DISPARITÄT SIM. usw.Werkseitige Voreinstellung• Taste F1: 2D/3D AUSWÄHLEN• Taste F2: ABTASTUNG• Taste F3: ASPEKT• Taste F4: MEHRFACHDISPLAY

Zu den Funktionen der Funktionstastenbelegung

ABTASTUNG

Drücken Sie diese Taste, um die Abtastung des Bildes zu ändern. Mit jedem Tastendruck wechseln Sie zwischen NORMAL (0% Scan), VERGRÖSSERN (20% Vergrößerung), VOLLBILD und SYSTEMEIGEN (siehe „Bilddarstellung nach Abtastmodi“ auf Seite 189). SYSTEMEIGEN ist nur wirksam, wenn 1080i-, 1080P- oder 720P-Signale eingespeist werden. 1080P kann ausgewählt werden, wenn ein BKM-250TGM installiert ist. Der Scanmodus des Bildes kann auch geändert werden, wenn MEHRF.DISPL. AKTIV auf EIN eingestellt ist. Die wählbaren Scanmodi variieren abhängig von den Einstellungen unter ANZEIGE-LAYOUT (Seite 186). Wenn VOLLBILD als Mehrfachdisplay-Modus NEBENEINANDER ausgewählt ist, wird die Bildgröße vergrößert, während das Bildseitenverhältnis das gleiche bleibt. In diesem Fall werden die linke und rechte Seite des Bildes abgeschnitten.

Zur Einstellung des Bildformats, 4:3 oder 16:9.

EXT.SYNC. (Externe Synchronisation)

Drücken Sie diese Taste, wenn das Gerät mit einem externen Synchronisationssignal über den Anschluss EXT SYNC IN betrieben werden soll. Die Taste EXT.SYNC. ist bei Eingang von Komponenten-/RGB-Signalen aktiviert.

MEHRFACHDISPLAY

Durch Drücken der entsprechend belegten Taste wird ein Mehrfachdisplay angezeigt. Nehmen Sie die Einstellungen für das Mehrfachdisplay im Menü MEHRF.DISPLAY-EINST. (siehe Seite 186) vor.

ANZEIGE-LAYOUT

Drücken Sie die Taste bei aktiviertem Mehrfachdisplay, um ANZEIGE-LAYOUT einzustellen. Mit jedem Tastendruck wechselt der Modus in der Reihenfolge POP → PIP → NEBENEINANDER (siehe „ANZEIGE-LAYOUT“ auf Seite 186).

N.-EIN. AUSW.

Drücken Sie die Taste bei aktiviertem Mehrfachdisplay, um den Eingangssignaltyp für das Unterdisplay einzustellen. Mit jedem Tastendruck wechselt der Modus in der Reihenfolge FBAS → Y/C → RGB → KOMPONENTEN → OPTION A-1 → OPTION A-2 → OPTION B-1 → OPTION B-2 → VIDEO WELLENFORM (siehe „N.-EIN. AUSW.“ auf Seite 187).

POSITION

Drücken Sie die Taste, um im PIP- bzw. POP-Mehrfachdisplay-Modus die Position des Unterdisplays einzustellen. Der Modus wechselt bei Auswahl von POP mit jedem Tastendruck in der Reihenfolge 1 (Oben) → 2 (Mitte) → 3 (Unten) und bei PIP in der Reihenfolge 1 (Unten links) → 2 (Unten rechts) → 3 (Oben rechts) → 4 (Oben links) (siehe „POSITION“ auf Seite 187).

RAHMEN

Drücken Sie die Taste, um im POP-Mehrfachdisplay-Modus die Position des Hauptdisplays einzustellen. Mit jedem Tastendruck wechselt der Modus in der Reihenfolge RECHTS → LINKS (siehe „RAHMEN“ auf Seite 187).

UNTERBILD GRÖ.

Drücken Sie die Taste, um im PIP-Mehrfachdisplay-Modus die Größe des Unterdisplays einzustellen. Mit jedem Tastendruck wechselt der Modus in der Reihenfolge 1 (klein) → 2 (groß) (siehe „UNTERBILD GRÖ.“ auf Seite 187).

I/P-MODUS

Drücken Sie diese Taste zur Einstellung der durch die Bildverarbeitung hervorgerufenen Verzögerung auf einen minimalen Wert bei Einspeisung des Interlace-Signals. Mit jedem Druck auf die Taste wird der Modus in der Reihenfolge HALBBILDVER. → ZEILENVERDOP. → HALBB.ÜBERBL. durchgeschaltet (siehe „I/P-MODUS“ auf Seite 185).

SPIEGELBILD

Durch Drücken der entsprechend belegten Taste wird das Videosignal gespiegelt und horizontal angezeigt. Diese Funktion steht bei Signalen des Typs

VOREINSTELLUNG 1 und beim Mehrfachdisplay nicht zur Verfügung.

MONO

Durch Drücken der entsprechend belegten Taste wird ein einfarbiges Bild angezeigt. Durch erneutes Drücken der Taste wechselt der Monitor automatisch in den Farbmodus.

APA (Auto Pixel Alignment, automatische Pixelausrichtung)

Drücken Sie diese Taste, um das Bild automatisch auf maximale Qualität für den Signaleingang über den Eingangsanschluss HD15 einzustellen. Hinweise zur Feinabstimmung des Eingangssignals finden Sie unter „PUNKT-PHASE“ auf Seite 184.

Wenn der Menübildschirm oder das Mehrfachdisplay angezeigt wird, funktioniert APA nicht.

Hinweis

Wird der APA-Vorgang je nach Eingangssignal nicht korrekt abgeschlossen, stellen Sie PUNKT-PHASE ein (Seite 184).

NUR BLAU

Durch Drücken der entsprechend belegten Taste werden die roten und grünen Bildsignale entfernt. Nur das Blau-Signal wird als scheinbar einfarbiges Bild angezeigt. Dies erleichtert das Einstellen von „Chroma“ und „Phase“ und dient zur Überwachung von Videorecorder-Störungen.

2D/3D AUSWÄHLEN

Drücken Sie die Taste, um vom 2D-Anzeigemodus zum 3D-Anzeigemodus umzuschalten. Wählen Sie für detaillierte 3D-Anzeigeeinstellungen 2D/3D AUSWÄHLEN unter dem Menü 3D-EINSTELLUNG. Wenn Sie die Taste erneut drücken, wird zum 2D-Anzeigemodus gewechselt. Installieren Sie einen BKM-250TGM, um HD-SDI-Signale in 3D darzustellen.

3D-SIGNALFORMAT

Drücken Sie die Taste, um das Eingangssignal für die 3D-Anzeige einzustellen. Der Modus wechselt mit jedem Tastendruck in der Reihenfolge 3G-B → DUAL → SEQUENTIELL → SIDE BY SIDE → LINE BY LINE → AUTO1 → AUTO2 (siehe „3D-SIGNALFORMAT“ auf Seite 191). Installieren Sie einen BKM-250TGM, um HD-SDI-Signale in 3D darzustellen.

Hinweis

Diese Funktion ist nur im 3D-Anzeigemodus verfügbar.

SCHACHBRETT

Drücken Sie beim Anzeigen von 2D-Bildern die Taste, um die Eingangssignale der Anschlüsse IN (INPUT)-1 und IN (INPUT)-2 im Gittermuster anzuzeigen. Es können gleichzeitig zwei Eingangssignale auf dem Bildschirm überprüft werden. Wenn Sie die Taste erneut drücken, werden die Eingangssignale im Standardmuster angezeigt. Installieren Sie einen BKM-250TGM, um HD-SDI-Signale in 3D darzustellen.

Hinweis

Diese Funktion ist nur im 2D-Anzeigemodus verfügbar.

Schachbrettmuster

L/R UMSCHALTEN

Drücken Sie die Taste, um schnell zwischen einem Dual-Stream HD-SDI-Signal des Anschlusses IN (INPUT)-1 am BKM-250TGM und dem des Anschlusses IN (INPUT)-2 umzuschalten. So können Sie ganz einfach die beiden Eingangssignale vergleichen. Installieren Sie einen BKM-250TGM, um HD-SDI-Signale in 3D darzustellen.

Hinweis

Diese Funktion ist nur im 2D-Anzeigemodus verfügbar.

HOROPTER-PRÜFUNG

Drücken Sie die Taste, um die Anzeigeformate bei der Überprüfung der linken/rechten Signale für die 3D-Bildanzeige auszuwählen. Wählen Sie das gewünschte Format unter HOROPTER-PRÜFUNG (Seite 192) im Menü 3D-EINSTELLUNG. Wenn Sie die Taste erneut drücken, wird zum Standardanzeigeformat

umgeschaltet. Installieren Sie einen BKM-250TGM, um HD-SDI-Signale in 3D darzustellen.

Hinweis

Diese Funktion ist nur im 3D-Anzeigemodus verfügbar.

DISPARITÄT SIM. (Disparität Simulation)

Drücken Sie die Taste, um die Phase des linken/rechten Signals für die 3D-Bildanzeige zu ändern. Sie können die Tiefe der 3D-Bilder mit dem simulierten 3D-Effekt überprüfen. Drücken Sie die Taste + oder –, um die Phase des ausgewählten Signals anzupassen. Wählen Sie unter DISPARITÄT SIM. im Menü 3D-EINSTELLUNG das Signal, das Sie anpassen möchten, bevor Sie diese Funktionstaste verwenden. Wenn Sie die Taste erneut drücken, werden die von Ihnen eingestellten Einstellwerte gespeichert. Installieren Sie einen BKM-250TGM, um HD-SDI-Signale in 3D darzustellen.

Hinweis

Diese Funktion steht nur zur Verfügung, wenn 3G-B*, DUAL, AUTO1 oder AUTO2 unter 3D-SIGNALFORMAT ausgewählt wurde.

* Installieren Sie einen BKM-250TGM, um HD-SDI-Signale in 3D darzustellen.

Bilddarstellung nach Abtastmodi

COMPUTER ERKENNT

Untermenü Einstellung

COMPUTER ERKENNT

Ein geeigneter Voreinstellspeicher für die Signale vom DVI- und HD15-Eingang wird festgelegt. Wählen Sie „VOREINSTELLUNG1“ für das Standardcomputersignal. Wählen Sie „VOREINSTELLUNG2“ bis „VOREINSTELLUNG8“, wenn das Computersignal nicht dem Standard entspricht (auf Seite 198).Der voreingestellte Speicher wird für jeden Eingangsanschluss von DVI und HD15 eingestellt.

Hinweis

„VOREINSTELLUNG7“ und „VOREINSTELLUNG8“ werden nur angezeigt, wenn „DVI“ ausgewählt ist.

OPTIONS.DVI-EINST.

* Diese Einstellungen werden nur angezeigt, wenn ein BKM-256DD installiert ist.

Untermenü Einstellung

EXT 5V(EINGANG) Bei Auswahl von EIN liefern die DVI-Eingänge Strom mit einer Spannung von 5 V, bei Auswahl von AUS ist dies nicht der Fall.

EXT 5V(AUSGANG) Bei Auswahl von EIN liefern die DVI-Ausgänge Strom mit einer Spannung von 5 V, bei Auswahl von AUS ist dies nicht der Fall.

EDID-UPDATE EDID-Informationen werden vom Hauptgerät (dem Monitor) auf den BKM-256DD heruntergeladen.Wählen Sie „START“ und drücken Sie dann die Taste ENTER, um das automatische Herunterladen von EDID-Informationen zu starten.Während des Herunterladens wird „EDID UPDATING...“ angezeigt und die Taste CONTROL lässt sich nicht bectätigen. Wenn das Herunterladen erfolgreich abgeschlossen ist, wird „ABGESCHLOSSEN“ angezeigt.Bei einem Fehler wird „FEHLER“ angezeigt. Rufen Sie mit der Taste RETURN das Menü auf dem Bildschirm auf.

EDID-STATUS Die vom EDID des Hauptgeräts (Monitors) auf den BKM-256DD heruntergeladenen Informationen werden angezeigt.MODELL: Modellname des MonitorsSER. NR.: Seriennummer des Monitors

3D-EINSTELLUNG

* Dieses Einstellungsmenü wird nur angezeigt, wenn die Einspeisung vom BKM-250TGM oder DVI ausgewählt ist. * Nur 2D/3D AUSWÄHLEN wird angezeigt, wenn der DVI-Eingang ausgewählt ist. * Installieren Sie einen BKM-250TGM, um HD-SDI-Signale in 3D darzustellen. * Der Anschluss IN (INPUT)-1 am BKM-250TGM kann für die linke Signaleinspeisung und der Anschluss IN (INPUT)-2 für die rechte Signaleinspeisung genutzt werden. * 720/50P- und 720/60P-Signale werden im Scanmodus SYSTEMEIGEN dargestellt.

Untermenü Einstellung

2D/3DAUSWÄHLEN

Schaltet zwischen dem 2D- und 3D-Anzeigemodus um.2D: Zeigt Eingangssignale für den 2D-Anzeigemodus an.3D: Zeigt Eingangssignale für den 3D-Anzeigemodus an.

Untermenü	Einstellung
3D-SIGNALFORMAT	Wählt das Eingangssignalformat für die 3D-Anzeige.3G-B*:Zeigt 3G Level B HD-SDI-Signale für den 3D-Anzeigemodus an.INTER:Zeigt ein 1080/50i-oder 1080/60i-Signal an.PROG:Zeigt ein 1080/24P, 25P, 30P- oder 720/50P-, 60P-Signal an.PSF:Zeigt ein 1080/24PsF-oder 1080/25PsF-Signal an.DUAL:Zeigt Dual-Stream HD-SDI-Signale für den 3D-Anzeigemodus an.INTER:Zeigt ein 1080/50i-oder 1080/60i-Signal an.PROG:Zeigt ein 1080/24P, 25P, 30P- oder 720/50P-, 60P-Signal an.PSF:Zeigt ein 108O/24PsF-oder 1080/25PsF-Signal an.SEQUENTIELL:Zeigt feldsequentielle HD-SDI-Signale für den 3D-Anzeigemodus an.SIDE BY SIDE:Zeigt HD-SDI-Signale vom Typ Side-by-Side für den 3D-Anzeigemodus an.INTER:Zeigt ein 1080/50i-oder 1080/60i-Signal an.PROG:Zeigt ein 1080/24P, 25P, 30P- oder 720/50P-, 60P-Signal an.PSF:Zeigt ein 1080/24PsF- oder 1080/25PsF-Signal an.LINE BY LINE:Zeigt HD-SDI-Signale vom Typ Line-by-Line für den 3D-Anzeigemodus an.AUTO1:Der 3D-Anzeigemodus wird automatisch für alle 3G Level-B HD-SDI-Signale ausgewählt. Andere Formate werden im 2D-Anzeigemodus angezeigt.AUTO2:Wenn 3G Level-B 3G-SDI-Signale eingespeist werden, erlaubt die Kanalzuweisungsinformation ein automatisches Umschalten zwischen 3D-Anzeigemodus und 2D-Anzeigemodus.*Wenn für den 3D-Anzeigemodus Signale in einem anderen Format als 3G-B eingespeist werden, erscheint die Meldung „NICHT VERFÜGBAR“.
DISPARITÄT SIM.	Passt die Phase der linken/rechten Eingangssignale an. Sie können die Tiefe der 3D-Bilder mit dem simulierten 3D-Effekt überprüfen.LR:Verschiebt die Phase der linken und rechten Kanäle gleichzeitig.RECHTS:Verschiebt die Phase des rechten Kanals.LINKS:Verschiebt die Phase des linken Kanals.
Untermenü Einstellung
HOROPTER-PRÜFUNG	Ändert die Anzeigeformate für die Überprüfung der linken/rechten Eingangssignale. So können Sie leichter zwischen dem linken und rechten Signal unterscheiden.NORMAL: Zeigt Videosignale an.BLAU: Zeigt Videosignale als RGB-Komponente der blauen Farbe an.ROT: Zeigt Videosignale als RGB-Komponente der roten Farbe an.MONO: Zeigt Videosignale als Graustufenbilder an.SCHWARZ: Zeigt schwarze Signale an. (Keine Videosignale)
UMDREHEN H Ändert die Anzeigenmuster (normal/horizontal umgedrehte Anzeige) bei der Überprüfung des linken/rechten Eingangssignals.AUS: Deaktiviert die Umkehrfunktion.LINKS: Kehrt das linke Signal horizontal um.RECHTS: Kehrt das rechte Signal horizontal um.
NUTZDATEN-ID Zeigt die Kanalzuordnungsinformationen der Nutzdaten-ID an, die über die Anschlüsse IN (INPUT)-1 und IN (INPUT)-2 des BKM-250TGM in die Eingangssignale eingeblendet werden.Wenn Sie das Menü 3D-EINSTELLUNG verlassen, werden die Kanalzuordnungsinformationen erneuert.-: Nutzdaten-ID wird nicht in die Signale eingeblendet.x: Die Kanalzuordnungsinformationen werden als Link-3 oder Link-4 erkannt.LINKS: Die Kanalzuordnungsinformationen werden als Link-1 erkannt.RECHTS: Die Kanalzuordnungsinformationen werden als Link-2 erkannt.Nutzdaten-ID ist nur verfügbar, wenn DUAL oder AUTO2 unter 3D-SIGNALFORMAT ausgewählt wurde.
2D/3D-ANZEIGE Hiermit wird die Anzeige für den aktuell ausgewählten Anzeigemodus auf dem Bildschirm festgelegt. Wenn Sie AUTO oder EIN wählen, wird je nach ausgewähltem Anzeigemodus „2D“ oder „3D“ oben in der Mitte des Bildschirms angezeigt.AUTO: „2D“ oder „3D“ wird nach dem Umschalten zwischen dem 2D- und dem 3D-Anzeigemodus etwa fünf Sekunden lang angezeigt.EIN: „2D“ oder „3D“ wird immer angezeigt.AUS: Die Anzeige ist ausgeblendet.

Menü FERN

Untermenü Einstellung

PARALLEL FERNB Wählen Sie die Pins des Anschlusses PARALLEL REMOTE, deren Funktion Sie ändern möchten.Sie können den Pins 1 bis 4 und 6 bis 8 verschiedene Funktionen zuweisen. Im Folgenden sind die Funktionen aufgelistet, die Sie den Pins zuweisen können:---- („---“: Keine Funktion zugewiesen.)F B A SY/CRGBKOMPONENTENDVIDHD15OPTION A-1OPTION A-2OPTION B-1OPTION B-2VERGRÖSSERUNGVOLLBILDNORMALSYSTEMEIGEN4:31 6 : 9KONTROLLE GEXT.SYNC.NUR BLAUMONOSPIEGELBILD2D/3D AUSWÄHLENSCHACHBRETTL/R UMSCHALTENHOROPTER-PRÜFUNGDISPARITÄ

Hinweis

Wenn Sie die Funktion PARALLEL FERNB verwenden, müssen Sie Kabel anschließen. Weitere Einzelheiten dazu siehe Seite 197.

SER.FERNB Zur Auswahl des Modus, der verwendet werden soll.

• AUS: SER.FERNB. ist deaktiviert. • RS-232C: Der Monitor wird über RS-232C gesteuert. - ETHERNET: Der Monitor wird über Ethernet gesteuert.

Untermenü Einstellung

MONITOR Zur Einstellung des Monitors.

MONITOR-ID: Stellt die

ID des Monitors ein.

GRUPPEN-ID: Stellt die

Gruppen-ID des Monitors ein.

IP-ADRESSE: Stellt die IP- Adresse ein.

SUBNETZMASKE: Stellt die Subnetzmaske ein.

(255.255.255.000)

STANDARD-GATEWAY:

Setzt das Standard-Gateway auf ein bzw. aus.

ADRESSE: Stellt das

Standard-Gateway ein.

ABBRECHEN: Zum

Abbrechen einer

Einstellung.

BESTÄTIGEN: Zum

Speichern einer Einstellung.

Menü TASTENSPERRE

Sie können die Einstellungen sperren, so dass diese nicht von unautorisierten Benutzern verändert werden können.

Wählen Sie AUS oder EIN.

Wenn Sie EIN wählen, werden alle Menüoptionen schwarz angezeigt. Dies bedeutet, dass diese gesperrt sind.

Menü BENUTZERSPEICHER

Untermenü Einstellung

01 bis 20 Sie können die Einstellung der

folgenden Funktionen steuern. • KONTRAST • HELLIGKEIT • CHROMA • PHASE • ABTASTUNG • ASPEKT

Menü FARBTEMPERATUR/RAUM

• FARBTEMP. • GAIN EINSTELLEN • BIAS EINSTELLEN • 3D-VERS.-ANP. • FARBRAUM

Menü BENUTZERSTRG.

• APERTUR

Menü SYSTEMEINSTELLUNG

• GAMMA • I/P-MODUS

Speichern des Benutzerspeichers

Sie können die 20 Bildeinstellungen unter einem Namen speichern. Weitere Einzelheiten zum Laden der gespeicherten Bildeinstellungen siehe „Laden aus dem BENUTZERSPEICHER“ auf Seite 178.

Zum Speichern der Bildeinstellung

1 Drücken Sie die Taste + oder –, um die Speichernummer im Menü BENUTZERSPEICHER auszuwählen, und drücken Sie dann die Taste ENTER.

Das Menü BENUTZERSPEICHER wird angezeigt.

2 Wählen Sie „SPEICHERN“ und drücken Sie dann die Taste ENTER.

Das Menü zum Bestätigen des Speichers wird angezeigt.

3 Drücken Sie die Taste ENTER.

Die aktuellen Bildeinstellungen werden gespeichert und das Menü BENUTZERSPEICHER wird angezeigt.

Schließen des Menüs ohne Speichern der Einstellungen

Drücken Sie die Taste RETURN. Das Menü BENUTZERSPEICHER wird angezeigt.

Ändern des Namens

1 Drücken Sie die Taste + oder –, um die Speichernummer im Menü BENUTZERSPEICHER auszuwählen, und drücken Sie dann die Taste ENTER.

Das Menü BENUTZERSPEICHER wird angezeigt.

2 Wählen Sie mit der Taste – „NAME“ aus und drücken Sie dann die Taste ENTER.

Das Menü zum Einstellen des Benutzernamens wird angezeigt.

3 Ändern Sie den Benutzernamen.

• Drücken Sie die Taste ENTER, um die Eingabemarke auf das zu ändernde Zeichen zu bewegen.
• Drücken Sie zum Ändern des Zeichens die Taste + oder –. Verwendbare Zeichen: „A bis Z“, „0 bis 9“, „„„/“, „„„„–“, „–“, „(Leertaste)“ Mögliche Zeichenanzahl: Maximal 18 Zeichen.
• Geben Sie zum Löschen eines Zeichens ein Leerzeichen ein.
• Durch Drücken der Taste ENTER nach Änderung eines Zeichens wird diese Änderung bestätigt, und die Eingabemarke bewegt sich zum nächsten Zeichen.

4 Drücken Sie die Taste USER MEM.

Die Einstellungen werden gespeichert und das Menü BENUTZERSPEICHER wird angezeigt.

Schließen des Menüs ohne Speichern der Einstellungen

Drücken Sie die Taste RETURN. Das Menü BENUTZERSPEICHER wird angezeigt.

Fehlerbehebung

Dieser Abschnitt hilft Ihnen möglicherweise beim Auffinden der Fehlerursache und vermeidet die Kontaktaufnahme mit dem technischen Kundendienst.

• Die Anzeige ist grün oder rot gefärbt → Wählen Sie den korrekten Eingang, indem Sie die Taste RGB oder COMPONENT drücken.
• Das Gerät kann nicht bedient werden → Die Tastensperre ist aktiviert. Legen Sie AUS für die Einstellung TASTENSPERRE im Menü TASTENSPERRE fest.
• Am oberen und unteren Bildschirmrand erscheinen schwarze Streifen → Schwarze Streifen werden angezeigt, wenn das Bildformat des Eingangssignals vom Bildformat des Bildschirms abweicht. Dies weist nicht auf einen Fehler des Geräts hin.

Spezifikationen

Bildqualität

LCD-Anzeige a-Si TFT-Aktivmatrix

Intakte Bildelemente

99,99 %

2D-Betrachtungswinkel (Spezifikationen für LCD-Bildschirm)

(oben / unten / links / rechts, Kontrast > 10:1)

89° / 89° / 89° / 89° (typisch)

3D-Betrachtungswinkel

Siehe "3D-Betrachtungswinkel (vertikal)" auf Seite 204.

Abtastung Normal 0%

Vergrößerung 20%

Effektive Bildgröße

518,4 × 324,0, 613,2 mm (B/H, Diagonale)

(20 1/2 × 12 7/8, 24 1/4 Zoll)

Auflösung H 1.920 Bildpunkte, V 1.200 Zeilen

Bildformat 16:10

(20¹/₂ × 12⁷/₈, 24¹/₄ Zoll)

Auflösung H 1.920 Bildpunkte, V 1.200 Zeilen

Bildformat 16:10

Eingang

FBAS-Eingangsanschluss (NTSC/PAL)

BNC-Typ (1)

1 Vp-p ± 3 dB, negative Synchronisation

Y/C-Eingangsanschluss

4-polig, Mini-DIN (1)

Y: 1 Vp-p ± 3 dB, negative Synchronisation

C: 0,286 Vp-p ± 3 dB (NTSC-Burstsignalpegel)

0,3 Vp-p ± 3 dB (PAL-Burstsignalpegel)

C: 0,286 Vp-p ± 3 dB (NTSC)

BNC-Typ (3)

0, 3 Vp-p ± 3 dB(PAL

Burstsignalpegel)

Anschlüsse für RGB-/Komponentensignaleingang

BNC-Typ (3)

RGB-Eingang: 0,7 Vp-p ± 3 dB

(Synchronisation auf Grün, 0,3 Vp-p

negative Synchronisation)

Komponenteneingang: 0,7 Vp-p

± 3 dB (75 % Chrominanz-

Standardfarbleistensignal)

Externer synchronisierter Eingangsanschluss

BNC-Typ (1)

0,3 Vp-p bis 4,0 Vp-p ± bipolar ternär

oder negativ-polar binär

Eingangsanschluss HD15

D-sub15-polig (1)

R/G/B: 0,7 Vp-p, positive

Synchronisation (Synchronisation

auf Grün, 0,3 Vp-p negative

Synchronisation

Sync.: TTL-Pegel (ohne Polarität, H/V

getrennte Sync)

Plug & Play-Funktion: entspricht DDC2B

Eingangsanschluss DVI

DVI-D (1)

TMDS Einzel-Link

Eingangsanschluss Fernsteuerung

Parallele Fernsteuerung

8-poliger Modularanschluss (1)

Serielle Fernsteuerung

D-sub 9-polig (RS-232C) (1)

Modularanschluss RJ-45 (ETHERNET) (1)

Optionaler Eingangsanschluss

2 Anschlüsse

Signalformat:

H: 15 kHz bis 45 kHz

V: 48 Hz bis 60 Hz

Anschluss DC IN

5 V/24 V Gleichspannung

(Ausgangsimpedanz 0,05 Ohm oder niedriger)

Ausgang

FBAS-Ausgangsanschluss

BNC-Typ (1)

Durchgeschleift, mit automatischem 75 Ohm-Abschluss

Y/C-Ausgangsanschluss

4-polig, Mini-DIN (1)

Durchgeschleift, mit automatischem 75 Ohm-Abschluss

Anschlüsse für RGB-/Komponentensignalausgang BNC-Typ (3)

Durchgeschleift, mit automatischem 75 Ohm-Abschluss

Externer synchronisierter Ausgangsanschluss

BNC-Typ (1)

Durchgeschleift, mit automatischem 75 Ohm-Abschluss

Allgemein

Spannungsversorgung

DC IN: 24 V 5,0 A 5 V 0,030 A (eingespeist über Netzteil)

Netzteil (Sony, AC-110MD)

AC IN: 100 V-240 V, 50/60 Hz, 1,53 A-0,58 A

Maximal: ca. 136 W (wenn zwei BKM-229X installiert sind)

Betriebsbedingungen

Temperatur

0 °C bis 35 °C (32 °F bis 95 °F)

Empfohlene Temperatur

20 °C bis 30 °C (68 °F bis 86 °F)

Luftfeuchtigkeit

30% bis 85% (nicht kondensierend)

Luftdruck 700 hPa bis 1.060 hPa

Temperatur bei Aufbewahrung und Transport

-20 °C bis +60 °C (-4 °F bis +140 °F)

Luftfeuchtigkeit bei Aufbewahrung und Transport

0% bis 90% (Kondenswasserbildung

nicht zulässig)

Luftdruck bei Aufbewahrung und Transport

700 hPa bis 1.060 hPa

Mitgeliefertes Zubehör

Netzteil (AC-110MD) (1)

Netzkabel (1)

Netzsteckerhalter (2)

3D-Brille (Modell zum Aufsetzen) (1)

3D-Brille (Aufsteckmodell) (1)

L/R-Aufkleber (1)

Gebrauchsanweisung (1)

CD-ROM (1)

Verwendung des Handbuchs auf CD-ROM (1)

Kurzanleitung (1)

Hinweise zur erstmaligen Verwendung des Monitors (1)

Bezugsquellennachweis (1)

Optionales Zubehör

SDI 4:2:2 Eingangsadapter BKM-220D

HD/D1-SDI Eingangsadapter BKM-243HSM

NTSC/PAL Eingangsadapter BKM-227W

Eingangsadapter für analoges Komponentensignal BKM-229X

3G/HD/SD-SDI Eingangsadapter BKM-250TGM

DVI-D Eingangsadapter BKM-256DD

Monitorständer SU-560

3D-Brille (Modell zum Aufsetzen) BKM-30GM

3D-Brille (Aufsteckmodell) BKM-31GM

Spezifikationen der 3D-Brillen (mitgeliefert)

Modell zum Aufsetzen

Abmessungen (B/H):

ca. 146 × 38 mm (5 3/4 × 1 1/2 Zoll)

Gewicht: ca. 18 g (0,63 oz)

Reduzierung von UV-Licht: 99% (280 nm - 380 nm)

Aufsteckmodell

Abmessungen (B/H):

ca. 131 × 45 mm (5 1/4 × 1 13/16 Zoll)

Gewicht: ca. 16 g (0,56 oz)

Reduzierung von UV-Licht:

99% (280 nm - 380 nm)

Medizinische Daten

Schutz gegen elektrischen Schlag:

Klasse I

Schutz gegen eindringendes Wasser:

Kein besonderer Schutz

Grad der Gerätesicherheit bei Vorhandensein eines entflammbaren Anästhetikagemischs mit Luft oder

Sauerstoff oder bei Vorhandensein von Lachgas:

Nicht geeignet zum Einsatz bei Vorhandensein eines entflammbaren Anästhetikagemischs mit Luft oder Sauerstoff oder bei Vorhandensein von Lachgas

Betriebsmodus:

Kontinuierlich

Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

Hinweis

Bestätigen Sie vor dem Gebrauch immer, dass das Gerät richtig arbeitet. SONY KANN KEINE HAFTUNG FÜR SCHÄDEN JEDER ART, EINSCHLIESSLICH ABER NICHT BEGRENZT AUF KOMPENSATION ODER ERSTATTUNG, AUFGRUND VON VERLUST VON AKTUELLEN ODER ERWARTETEN PROFITEN DURCH FEHLFUNKTION DIESES GERÄTS ODER AUS JEGLICHEM ANDEREN GRUND, ENTWEDER WÄHREND DER GARANTIEFRIST ODER NACH ABLAUF DER GARANTIEFRIST, ÜBERNEHMEN.

Pinbelegung

Anschluss PARALLEL REMOTE

Modularanschluss

(8-polig)

Pinnummer	Funktionen
1	Legt	Y/C-Signaleingang
2	Legt RGB-Signalcingang fest
3	Legt OPTION A-1-Signalcingang fest
4	Legt OPTION A-2-Signalcingang fest
5	GND
6	Anzeigeleuchte	ON/OFF
7	Vollbild
8	Vergrößerung

Über das Menü FERN können Funktionen zugewiesen werden (siehe Seite 192).

Zur Fernsteuerung erforderliche Kabel

Legen Sie die fernzusteuernde Funktion an Masse (Pin 5).

Anschluss SERIAL REMOTE (RS-232C)

D-sub, 9-polig, weiblich

Pinnummer	Signal
1	NC
2	RX
3	TX
4	NC
5	GND
6	GND
7	RTS
8	CTS
9	NC

Verfügbare Signalformate

Das Gerät kann die folgenden Signalformate verarbeiten.

Einzelheiten zu den Eingangssignalen, die für HD15, DVI und BKM-256DD verfügbar sind, siehe Seite 198.

fest

○ : Verfügbar - : Nicht verfügbar *1 Die Bildfolgefrequenz ist mit 1/1,001 ebenfalls kompatibel. *2 Nur Komponentensignal.

Verfügbare HD15/DVI/BKM-256DD-Eingangssignalformate

Hinweise zu den voreingestellten Signalen

Dieses Gerät verfügt über einen Speicher mit Voreinstellungen für Signale an den HD15- und DVI-Eingängen und am BKM-256DD. Wenn ein voreingestelltes Signal eingespeist wird, erkennt das Gerät automatisch die Signalart und liest aus dem Speicher die entsprechenden Anpassungsdaten aus, die eine optimale Bildwiedergabe sicherstellen.

Das Gerät kann die folgenden voreingestellten Signale verarbeiten.

Für das Einzeldisplay

VOREINSTELLUNG 1

HD15

VESA DMT

Auflösung	Pixeltakt [MHz]	fH [kHz]	fV [Hz]	Synch. Polarität
				Horizontal	Vertical
640 × 480 60 Hz	25,175	31,469	59,940	Negativ	Negativ
800 × 600 56 Hz	36,000	35,156	56,250	Positiv	Positiv
800 × 600 60 Hz	40,000	37,879	60,317	Positiv	Positiv
800 × 600 72 Hz	50,000	48,077	72,188	Positiv	Positiv
800 × 600 75 Hz	49,500	46,875	75,000	Positiv	Positiv
800 × 600 85 Hz	56,250	53,674	85,061	Positiv	Positiv
1024 × 768 60 Hz	65,000	48,363	60,004	Negativ	Negativ
1024 × 768 70 Hz	75,000	56,476	70,069	Negativ	Negativ
1024 × 768 75 Hz	78,750	60,023	75,029	Positiv	Positiv
1024 × 768 85 Hz	94,500	68,677	84,997	Positiv	Positiv
1152 × 864 75 Hz	108,000	67,500	75,000	Positiv	Positiv
1280 × 960 60 Hz	108,000	60,000	60,000	Positiv	Positiv
1280 × 1024 60 Hz	108,000	63,981	60,020	Positiv	Positiv

VESA CVT

Auflösung	Pixeltakt [MHz]	fH [kHz]	fV [Hz]	Synch. Polarität
				Horizontal Vertikal
640 × 480 60 Hz 23,625	29,531 59,780 Positiv Negativ
800 × 600 60 Hz 35,500	36,979 59,837 Positiv Negativ
1024 × 768 60 Hz 56,000	47,297 59,870 Positiv Negativ
1280 × 960 60 Hz 85,250	59,201 59,920 Positiv Negativ
1360 × 768 50 Hz 69,500	39,489 49,922 Negativ Positiv
1360 × 768 60 Hz 84,625	47,649 59,936 Negativ Positiv
1360 × 768 60 Hz 72,000	47,368 59,960 Positiv Negativ
1920 × 1080 50 Hz 141,375	55,572 49,975 Negativ Positiv
1920 × 1080 60 Hz 138,625	66,647 59,988 Positiv Negativ
1280 × 1024 60 Hz 91,000	63,194 59,957 Positiv Negativ
1280 × 768 50 Hz 65,125	39,518 49,959 Negativ Positiv
1280 × 768 60 Hz 80,125	47,693 59,992 Negativ Positiv
1280 × 768 75 Hz 102,875	60,091 74,926 Negativ Positiv
1280 × 768 60 Hz 68,250	47,396 59,995 Positiv Negativ

Sonstiges

Auflösung	Pixeltakt [MHz]	fH [kHz]	fV [Hz]	Synch. Polarität
				Horizontal Vertikal
720 × 400 70 Hz 28,322	31,469 70,087 Negativ Positiv
1280 × 800 60 Hz 68,900	48,935 59,969 Negativ	Negativ

DVI/BKM-256DD

Bereich für DVI-Eingangssignale (verfügbar für 1920 × 1080/60 Hz)

Vertikale Frequenz: 50,0 Hz bis 85,1 Hz

Horizontale Frequenz: 31,5 kHz bis 77,0 kHz

Pixeltakt: 25,175 MHz bis 148,500 MHz

Bildgröße, Phase: automatische Auflösung durch DE

(Data Enable, Datenaktivierungs)-Signal

VOREINSTELLUNG 2

	Voreingestelltes Signal	fH [kHz]	fV [Hz]
HD15	1514 × 483	31,5	60
	1476 × 576	31,3	50
	1920 × 1080	33,75	60
	1920 × 1080	28	50

	Voreingestelltes Signal	fH [kHz]	fV [Hz]
DVI/ BKM-256DD	1280 × 483	31,5	60
	1280 × 576	31,3	50
	1920 × 1080	33,75	60
	1920 × 1080	28	50
	1280 × 720	45,0	60
	1280 × 1024	63,2	60
	1280 × 1024	64,0	60

VOREINSTELLUNG 3

	Voreingestelltes Signal	fH [kHz]	fV [Hz]
HD15	720 × 483 31,5 60
	720 × 576 31,3 50
	1280 × 720 45,0 60
	1280 × 720 37,5 50
DVI/ BKM-256DD	720 × 483 31,5 60
	720 × 576 31,3 50
	1280 × 720 45,0 60
	1280 × 720 37,5 50

VOREINSTELLUNG 4

	Voreingestelltes Signal	fH [kHz]	fV [Hz]
HD15	640 × 480 31,5	60
	1024 × 768 48,4	60
	1280 × 960 60,0	60
DVI/ BKM-256DD	1024 × 768*1	33,75 60
	1024 × 768 48,4	60
	1280 × 960*1	33,75 60
	1280 × 960 60,0	60

*1 Verfügbar nur für HD-SDI-Signale (1080/60I)

VOREINSTELLUNG 5

	Voreingestelltes Signal	fH [kHz]	fV [Hz]
HD15	640 × 480 31,5 60
	800 × 600 31,3 50
	1280 × 1024 66,44 60
DVI/ BKM-256DD	800 × 600 46,9 75

VOREINSTELLUNG 6

	Voreingestell-tes Signal	Signalstandards
HD15	576/50P ITU-R BT.1358
	480/60P SMPTE-293M
	1080/50I SMPTE-274M
	1035/60I	SMPTE-260M/BTA S-001B
	1080/60I	SMPTE-274M/BTA S-001B
	720/60P SMPTE-296M
	720/50P SMPTE-296M
DVI/BKM-256DD	576/50P ITU-R BT.1358
	480/60P SMPTE-293M
	1080/50I SMPTE-274M
	1035/60I	SMPTE-260M/BTA S-001B
	1080/60I	sMPTE-274M/BTA S-001B
	720/60P SMPTE-296M
	720/50P SMPTE-296M

VOREINSTELLUNG 7 (Auswahl erfolgt über DVI im Menü) ²

Voreingestelltes Signal	fH [kHz]	fV [Hz]
1422 × 1064 33,75	60
712 × 480 15,734	60
704 × 572 15,625	50

VOREINSTELLUNG 8 (Auswahl erfolgt über DVI im Menü) ²

Voreingestelltes Signal	fH [kHz]	fV [Hz]
1280 × 1008 33,75	60
712 × 480 15,734	60
704 × 572 15,625	50

*2 Verfügbar für FBAS-, Y/C-, Komponenten-, RGB- oder SDI-Signale

Für das Mehrfachdisplay

VOREINSTELLUNG 1

HD15/DVI/BKM-256DD

VESA DMT

Auflösung	Pixeltakt [MHz]	fH [kHz]	fV [Hz]	Synch. Polarität
				Horizontal Vertikal
1280 × 1024 60 Hz	108,000	63,981	60,020 Positiv Positiv

VESA CVT

Auflösung	Pixelakt [MHz]	fH [kHz]	fV [Hz]	Synch. Polarität
				Horizontal Vertikal
1360 × 768 60 Hz 84,625	47,649 59,936 Negativ Positiv
1360 × 768 60 Hz 72,000	47,368 59,960 Positiv Negativ
1920 × 1080 60 Hz 138,625	66,647 59,988 Positiv Negativ
1280 × 1024 60 Hz 91,000	63,194 59,957 Positiv Negativ
1280 × 768 60 Hz 80,125	47,693 59,992 Negativ Positiv
1280 × 768 60 Hz 68,250	47,396 59,995 Positiv Negativ

VOREINSTELLUNG 2

	Voreingestelltes Signal	fH [kHz]	fV [Hz]
HD15	1514 × 483 31,5	60
	1476 × 576 31,3	50
	1920 × 1080	33,75	60
	1920 × 1080	28	50
DVI/ BKM-256DD	1280 × 483 31,5	60
	1280 × 576 31,3	50
	1920 × 1080	33,75	60
	1920 × 1080	28	50
	1280 × 720 45,0	60
	1280 × 1024	63,2	60
	1280 × 1024	64,0	60

	Voreingestelltes Signal	fH [kHz]	fV [Hz]
DVI/BKM-256DD	720 × 483	31,5	60
	720 × 576	31,3	50
	1280 × 720 45,0	60
	1280 × 720 37,5	50

VOREINSTELLUNG 3

	Voreingestelltes Signal	fH [kHz]	fV [Hz]
HD15	720 × 483	31,5	60
	720 × 576	31,3	50
	1280 × 720 45,0	60
	1280 × 720 37,5	50

VOREINSTELLUNG 4

	Voreingestelltes Signal	fH [kHz]	fV [Hz]
HD15	640 × 480 31,5	60
	1024 × 768 48,4	60
	1280 × 960 60,0	60
DVI/ BKM-256DD	1024 × 768*1	33,75 60
	1024 × 768 48,4	60
	1280 × 960*1	33,75 60
	1280 × 960 60,0	60

*1 Verfügbar nur für HD-SDI-Signale (1080/60I)

VOREINSTELLUNG 5

	Voreingestelltes Signal	fH [kHz]	fV [Hz]
HD15	640 × 480 31,5 60
	800 × 600 31,3 50
	1280 × 1024 66,44 60
DVI/ BKM-256DD	800 × 600 46,9 75

VOREINSTELLUNG 6

	Voreingestell-tes Signal	Signalstandards
HD15	576/50P ITU-R BT.1358
	480/60P SMPTE-293M
	1080/50I SMPTE-274M
	1035/60I	SMPTE-260M/BTA S-001B
	1080/60I	SMPTE-274M/BTA S-001B
	720/60P SMPTE-296M
	720/50P SMPTE-296M
DVI/BKM-256DD	576/50P ITU-R BT.1358
	480/60P SMPTE-293M
	1080/50I SMPTE-274M
	1035/60I	SMPTE-260M/BTA S-001B
	1080/60I	sMPTE-274M/BTA S-001B
	720/60P SMPTE-296M
	720/50P SMPTE-296M

VOREINSTELLUNG 7 (Auswahl erfolgt über DVI im Menü) ²

Voreingestelltes Signal	fH [kHz]	fV [Hz]
1422 × 1064 33,75	60
712 × 480 15,734	60

Voreingestelltes Signal	fH [kHz]	fV [Hz]
704 × 572 15,625	50

VOREINSTELLUNG 8 (Auswahl erfolgt über DVI im Menü) ²

Voreingestelltes Signal	fH [kHz]	fV [Hz]
1280 × 1008 33,75	60
712 × 480 15,734	60
704 × 572 15,625	50

*2 Verfügbar für FBAS-, Y/C-, Komponenten-, RGB- oder SDI-Signale

Abmessungen

Vorderseite

Mit optionalem Monitorständer SU-560

Rückseite (Anbauanweisung nach VESA)

* Länge der M4-Schrauben (4)

Seite

Mit optionalem Monitorständer SU-560

Gewicht Ca. 8,5 kg (18 lb 12 oz) (wenn der optionale Ständer und der Eingangsadapter nicht installiert sind) Ca. 8,8 kg (19 lb 6,4 oz) (wenn der optionale Ständer nicht installiert und ein BKM-250TGM installiert ist)

Netzteil

Gewicht ca. 1,2 kg (2 lb 10 oz)

3D-Betrachtungswinkel (vertikal)

Seitenansicht

3D-Betrachtungswinkel (vertikal) Übersprechenrate ≤ 7%

A (Typisch) B	(Typisch) C (Typisch)
320 mm 54° 6	40 mm
