Produkttyp	Säulenventilator
Marke	Inventum
Modell	VTN40S
Höhe (mm)	400
Basisdurchmesser (mm)	300
Gewicht (kg)	2,5
Stromversorgung	220-240 V, 50 Hz
Leistungsaufnahme (W)	45
Anzahl Geschwindigkeitsstufen	3
Bedienungsart	Touchpanel mit Fernbedienung
Hauptfunktionen	Oszillation, Timer, Nachtmodus
Timer	Ja, bis zu 8 Stunden
Material des Rotorblatts	ABS-Kunststoff
Schutzgitter	Ja, abnehmbar
Pflege und Reinigung	Vor der Reinigung Netzstecker ziehen. Mit einem feuchten, weichen Tuch abwischen. Nicht eintauchen.
Sicherheit	Überhitzungsschutz, automatische Abschaltung bei Umkippen
Ersatzteile und Reparierbarkeit	Rotorblatt, Gitter und Fernbedienung als Ersatzteile erhältlich
Garantie	2 Jahre

Häufig gestellte Fragen - VTN40S INVENTUM

Wie baue ich den VTN40S Ventilator zusammen?

Montieren Sie den Sockel, indem Sie die beiden Teile befestigen. Stecken Sie das Hauptrohr in den Sockel und schrauben Sie es fest. Setzen Sie den Motor auf das Rohr, befestigen Sie dann das Rotorblatt und das Schutzgitter mit den beiliegenden Schrauben.

Wie verwende ich die Fernbedienung?

Die Fernbedienung wird mit einer mitgelieferten CR2032-Batterie betrieben. Richten Sie sie auf den Empfänger am Ventilator. Mit den Tasten können Sie Geschwindigkeit, Oszillation, Timer und Ein-/Ausschalten einstellen.

Wie reinige ich den Ventilator?

Ziehen Sie immer den Netzstecker. Entfernen Sie das Schutzgitter durch Drehen des Befestigungsrings. Reinigen Sie Rotorblatt und Gitter mit einem feuchten, weichen Tuch. Vollständig trocknen lassen, bevor Sie es wieder zusammenbauen.

Warum schaltet sich der Ventilator nicht ein?

Überprüfen Sie, ob der Stecker eingesteckt und die Sicherung nicht durchgebrannt ist. Stellen Sie sicher, dass die Fernbedienung eine funktionierende Batterie hat, oder verwenden Sie die Tasten auf dem Touchpanel.

Wie stelle ich den Timer ein?

Drücken Sie die Timer-Taste am Panel oder an der Fernbedienung. Jeder Tastendruck erhöht die Dauer um 1 Stunde bis zu 8 Stunden. Der Ventilator schaltet sich nach der eingestellten Zeit automatisch aus.

Wie aktiviere ich die Oszillation?

Drücken Sie die Oszillationstaste. Der Ventilator schwenkt horizontal. Drücken Sie erneut, um die Oszillation in der gewünschten Position zu stoppen.

Der Ventilator macht ein ungewöhnliches Geräusch, was tun?

Schalten Sie das Gerät sofort aus. Überprüfen Sie, ob das Rotorblatt richtig befestigt ist und kein Gegenstand in Kontakt steht. Wenn das Geräusch anhält, wenden Sie sich an den Kundendienst.

Wie hoch ist die maximale Höhe des Ventilators?

Der Ventilator ist etwa 400 mm hoch. Er ist nicht höhenverstellbar.

Kann ich den Ventilator im Freien verwenden?

Nein, dieser Ventilator ist nur für den Innenbereich geeignet. Er ist nicht wasser- und staubgeschützt.

Wie erhalte ich Ersatzteile?

Kontaktieren Sie den Inventum-Kundendienst oder die Liste der autorisierten Händler. Teile wie Rotorblatt, Gitter und Fernbedienung sind erhältlich.

BEDIENUNGSANLEITUNG VTN40S INVENTUM

GEBRUIKSVOORSCHRIFTEN

Gebrauchsanleitung Inventum Standventilator, VTN40S

Lesen Sie diese Gebrauchsanleitung sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen und für den späteren Gebrauch aufbewahren.

ERKLÄRUNG DER ZEICHEN

Elektronische Haushaltsgeräte gehören nicht in den Hausmüll. Entsorgen Sie diese über Ihren Elektrofachhändler oder Ihrer örtlichen Wertstoffsammelstelle.

SICHERHEITSHINWEISE

• Lesen Sie diese Gebrauchsanleitung sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen und für den späteren Gebrauch aufbewahren.
• Benutzen Sie dieses Gerät nur zu dem in dieser Gebrauchsanleitung beschriebenen Zweck.
• Achtung: Stecken Sie keine Gegenstände in das Gitter, nachdem das Gerät am Netz angeschlossen ist.
  • Die Spannung der Stromquelle muß mit den Angaben auf dem Typenschild übereinstimmen.
• Das Gerät erst nach völliger Montage an das Stromnetz anschließen bzw. gebrauchen.
• Das Kabel nicht über scharfe Kanten ziehen, einklemmen oder herunterhängen lassen. Kabel vor Hitze und Feuchtigkeit schützen!
• Rollen Sie das Netzkabel ganz auf.
• Das Gerät nicht verwenden, wenn das Ventilatorenblatt beschädigt ist.
• Stellen Sie das Gerät weder auf oder in die Nähe eines heißen Gas- oder Elektroherdes auf. Stellen Sie das Gerät nicht neben brennbares Material, z.B einem Rollo oder einen Vorhang.
• Stellen Sie das Gerät so auf, dass es auf einer ebenen und stabilen Fläche steht.
• Lassen Sie das Gerät während des Betriebs nicht unbeaufsichtigt.
• Wenn Sie das Gerät verschieben möchten, achten Sie drauf, dass das Gerät ausgeschaltet ist.
• Wenn das Gerät oder Netzkabel, defekt, beschädigt oder umgestürzt ist, muss es von einer autorisierten Werkstatt ersetzt werden, da für die Reparatur Spezialwerkzeug und/oder spezielle Teile benötigt werden. Wenden Sie sich an Ihren Händler oder das Inventum Service Center.
• Ziehen Sie immer erst den Stecker, wenn das Gerät nicht benutzt oder gereinigt werden soll.
• Den Netzstecker nicht an der Leitung, mit dem Gerät oder mit nassen Händen aus der Steckdose ziehen.
• Halten Sie Kinder von dem Gerät fern. Kinder verstehen die Gefahren nicht, die bei der Inbetriebnahme von elektrischen Geräte entstehen können. Lassen Sie Kindern deshalb nie unbeaufsichtigt mit elektrischen Geräten arbeiten. Achten Sie drauf, dass Sie elektrische Geräte immer außer Reichweite von Kindern abstellen.
• Falls Sie ein Verlängerungskabel benutzen, stellen Sie sicher, dass die Netzspannung gleich oder höher ist als die des Geräts und dass Sie ein geerdetes Kabel verwenden.
• Bei endgültiger Außerbetriebsetzung eines derartigen Geräts wird empfohlen, es funktionsuntüchtig zu machen, indem Sie das Netzkabel, nachdem der Netzstecker gezogen wurde, durchschneiden. Bringen Sie Ihr Gerät zur entsprechenden Müllentsorgungsstelle Ihrer Gemeinde.
• Wenn das Gerät, nach Inbetriebnahme nicht funktioniert, kann dies auf die Sicherung oder den Leitungsschutzschalter im Sicherungskosten zurückzuführen sein. Vielleicht ist der Stromkreis überlastet, oder es gab einen Kurzschluss.
• Im Falle einer Störung oder eines Defekts, versuchen Sie nie, das Gerät selbst zu reparieren: wenn die Sicherung des Geräts ausgelöst wurde, kann dies auf einen Defekt im Heizsystem zurückzuführen sein, welcher nicht durch das Herausnehmen oder Ersetzen der Sicherung behoben werden kann. Es dürfen ausschließlich Original-Ersatzteile verwendet werden.
• Tauchen Sie das Gerät, das Netzkabel oder den Stecker niemals ins Wasser.
• Dieses Gerät ist nur für den häuslichen Gebrauch bestimmt. Wird es nicht ordnungsgemäß, (halb)professionel oder entgegen den Anweisungen dieser Anleitung verwendet, erlischt die Garantie und Inventum übernimmt dann keine Haftung für irgendwelche eingetretenen Schäden.

Entfernen Sie das Verpackungsmaterial und bewahren Sie es unzugänglich vor Kindern auf. Kontrollieren Sie, ob alle Teilen mitgeliefert und aus der Verpackung genommen wurden, und dass kein Schaden an dem Gerät, z. B. beim Transport, entstanden ist. Lesen Sie diese Gebrauchsanleitung sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen und heben Sie sie für den späteren Gebrauch auf.

Montage

Zum Montieren des Ventilators benötigen Sie einen Schraubenzieher und einen Schraubenschlüssel.
- Den Flansch mit den vier mitgelieferten Schrauben, Ringen und Müttern am Fuß bzw. an der Unterseite des Stativs befestigen - Fig. 1.
- Lösen Sie die stativen Einstellknöpfe und entfernen Sie diese - Fig. 2.
- Schieben Sie die verchromte Abdeckkappe über das Stativrohr nach unten auf die Basis, so dass die Bolzen abgedeckt sind und achten Sie dabei auf die Aussparung - Fig. 2.
- Setzen Sie das Motorgehäuse mit dem U-förmigen Verbindungsstück auf die Oberseite des Stativs auf. Befestigen Sie das Motorgehäuse mit dem Befestigungsbolzen, dem Verschlussring und der Stellmutter an das Stativ. Sie sollen es nicht zu fest anziehen - Fig. 3.
- Platzieren Sie die Stell- und Sicherungsschraube in die dafür vorgesehene Vorrichtung am U-förmigen Verbindungsstück -Fig.3.
- Bringen Sie das Motorgehäuse in die von Ihnen gewünschte Stellung und ziehen Sie die Stell- und Sicherungsschraube an - Fig. 3.
- Stellen Sie die richtige Höhe des Stativs ein, indem Sie das innere Rohr nach oben ziehen. Platzieren Sie den Einstellknopf und drehen Sie diesen fest, so dass das Stativ auf der gewünschten Höhe stehen bliebt - Fig. 4.
- Entfernen Sie den Blockiermutter von der Motorenachse, indem Sie diesen gegen den Uhrzeigersinn drehen - Fig.
- Platzieren Sie das hintere Schutzgitter so auf das Motorgehäuse, so dass die 2 Stifte gut in die Öffnungen des Schutzgitters passen. Drücken Sie das Schutzgitter an, damit die 2 Stifte aus dem Schutzgitter stechen.

Sorgen Sie dafür, dass sich der Griff am hinteren Schutzgitter oben befindet. Befestigen Sie das Schutzgitter mit der Blockiermutter an die Motorenachse - Fig.5.

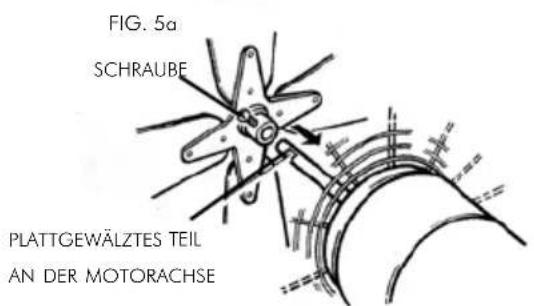

- Setzen Sie das Ventilatorenblatt auf die Motorenachse. Befestigen Sie mit der Schraube das Ventilatorenblatt auf die Achse. Die Schraube muss genau in die Aussparung der Motorenachse passen - Fig. 5a.

Die Schraube fest anziehen. Testen Sie das Ventilatorenblatt, indem Sie es vorsichtig drehen. Während des Drehens darf das Blatt mit nichts in Berührung kommen. Ist dies der Fall, sollten Sie den Ventilator komplett auseinander nehmen und alle Schritte von Anfang an wiederholen.

- Befestigen Sie das vordere Schutzgitter durch den Korbring hindurch an das hintere Schutzgitter und halten Sie dabei die Befestigungsschraube an der Unterseite fest. Drehen Sie die Schraube an der Unterseite fest. Der Ventilator ist nun gebrauchsbereit.

Stellen Sie den Ventilator auf eine stabile Fläche. Kontrollieren Sie, ob die Spannung der Stromquelle mit den Angaben auf dem Typenschild übereinstimmt und stecken Sie den Stecker in eine Steckdose. Stellen Sie den Drehschalter auf die gewünschte Geschwindigkeitsstufe ein.

Der Drehschalter hat folgende Möglichkeiten:

0 = Aus

1 = Langsam

2 = Mittel

3 = Schnell

Drehen Sie den Drehschalter auf Stufe «0», um den Ventilator auszuschalten. Wenn Sie den Ventilator einige Zeit nicht verwenden wollen, ziehen Sie den Stecker aus der Steckdose.

Schwenken

Dieser Ventilator kann für eine bessere Luftverteilung nach links und rechts schwenken. Drücken Sie den Schwenkstift oben am Motorgehäuse ein, um den Ventilator schwenken zu lassen. Ziehen Sie den Schwenkstift wieder aus, um das Schwenken anzuhalten.

Luftaustrittsrichtung einstellen

Der Ventilator hat ein spezielles System für das Ändern der Luftaustrittsrichtung. Sie können die Luftaustrittsrichtung nur ändern, wenn Sie die Standschraube lösen. Lösen Sie die Stellmutter und stellen Sie den Ventilatorenkörper in die gewünschte Richtung nach oben oder nach unten.

Hinweis: Die Luftaustrittswinkel können Sie auch mit der Verschlussschraube verstellen. Drehen Sie die Stellmutter und die Standschraube wieder richtig fest.

Höhenverstellung

Stativen Einstellknopf «O» lösen und den Ventilator auf die gewünschte Höhe einstellen, indem Sie die Stativstange «N» nach oben oder nach unten schieben. Ventilatorkörper beim Lösen der Schraube gut festhalten. Nach erfolgter Einstellung stativen Einstellknopf «O» wieder fest anziehen.

REINIGUNG UND WARTUNG

Schalten Sie das Gerät vor der Reinigung aus, indem Sie die Geschwindigkeitseinstellung auf "0" setzen und danach den Stecker aus der Steckdose ziehen. Tauchen Sie das Gerät, das Netzkabel oder den Stecker niemals ins Wasser. Die Außenseite des Geräts nur mit einem feuchten Tuch reinigen. Bitte keine aggressiven Reinigungsmittel verwenden. Gegebenenfalls den Staub im Inneren des Geräts mit dem Mundstück des Staubsaugers entfernen. Sie können das Schutzgitter und das Ventilatorenblatt zur Reinigung entfernen. Folgen Sie der Montageanweisung in umgekehrter Reihenfolge, um die Einzelteile zu entfernen. Das Schutzgitter und das Ventilatorenblatt einzeln mit einem nassen Tuch säubern. Verwenden Sie den Ventilator erst, wenn alle Einzelteile trocken und wieder richtig zusammenmontiert sind.

GARANTIE UND SERVICE

• Die Garantiezeit ist auf 24 Monaten ab dem Kauf befristet.
• Die Garantie ist nur gültig, wenn die Geräte-kaufrechnung vorgelegt werden kann.
Bewahren Sie deshalb die Rechnung sorgfältig. Die Garantiezeit fängt an auf die Ankaufdatum.
• Die Garantie gilt nicht im Falle von:
- normalem Verschleiß
- mangelhafter Wartung
- unsachgemäßem oder weckwidrigem Gebrauch
- nichtbeachtung von Bedienungs- und Wartungsvorschriften
- unfachmännischer Reparatur vom Käufer oder von Dritten
- Nicht Originalteilen, die vom Käufer oder von Dritten montiert worden sind
welches von unseren Kundendienst zu begutachten ist.

Die Garantie gilt nicht für:

• Normale Verbrauchsartikel
• Externe Verbindungskabel

welches von unseren Kundendienst zu begutachten ist.

Bitte senden Sie das Gerät zusammen mit der Rechnung und einer Fehlerbeschreibung frankiert an:

Martex Holland BV

Generatorstraat 17

3903 LH VEENENDAAL – Die Niederlande

Falls die Garantie entfallen oder die Garantiezeit abgelaufen ist, müssen wir Ihnen die Kosten, die mit einer Begutachtung und/oder einer Reparatur verbunden sind, in Rechnung stellen.

Auf Anfrag werden wir eine Preisangabe machen bevor wir die Reparatur durchführen. Wenn wir zur Reparatur übergangen sind, werden die Begutachtungs- bzw. Prüfungskosten von uns nicht in Rechnung gestellt.

Wir gewähren zwei Monate Garantie auf die von unserem Kundendienst ausgeführten Reparaturen sowie auf das neu verarbeitete Material, wobei diese Zweimonats-Frist ab dem Tag der Reparatur beginnt. Sollte währen diesem Zeitraum ein Defekt auftreten, der direkt auf die Reparaturarbeiten oder das dabei verwendete Material zurückzuführen ist, kann der Kunde selbstverständlich seinen Apparat kostenlos reparieren lassen.

Änderungen und Druckfehler vorbehalten.
