Produkttyp	Kühlschrank
Marke	Siemens
Modell	KG 40U123
Gesamtnettokapazität	Ca. 350 L
Netto-Kühlkapazität	Ca. 250 L
Netto-Gefrierkapazität	Ca. 100 L
Energieeffizienzklasse	A+
Jährlicher Energieverbrauch	Ca. 250 kWh
Geräuschpegel	39 dB
Maße (H x B x T)	1850 x 600 x 650 mm
Nettogewicht	65 kg
Spannung/Frequenz	220-240 V / 50 Hz
Kühlart	Umluftkühlung (No Frost)
Kältemittel	R600a
Beleuchtung	LED
Temperaturregelung	Elektronisch
Abtauen	Automatisch (No Frost)
Sonderfunktionen	Super Cool, Super Freeze, Türwarnung
Klimaklasse	SN-ST
Installation	Frei
Wartung	Innenreinigung mit lauwarmem Wasser und mildem Reinigungsmittel ; Reinigung des Rückgitters
Ersatzteile	Erhältlich über den Siemens-Kundendienst

Häufig gestellte Fragen - KG 40U123 SIEMENS

Wie stelle ich die Temperatur des Kühlschranks ein?

Verwenden Sie das Bedienfeld, um die Temperatur einzustellen. Der empfohlene Bereich beträgt 2°C bis 8°C für das Kühlfach und -18°C für das Gefrierfach. Die genauen Einstellungen entnehmen Sie bitte der Bedienungsanleitung.

Was tun, wenn der Kühlschrank nicht ausreichend kühlt?

Überprüfen Sie, ob die Umgebungstemperatur zu hoch ist, die Tür richtig schließt und die Lüftungsgitter frei sind. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie reinige ich die Türdichtung?

Reinigen Sie die Dichtung mit einem feuchten Tuch und einem milden Reinigungsmittel. Vermeiden Sie Scheuermittel. Trocknen Sie sie nach der Reinigung gründlich, um Schimmelbildung zu vermeiden.

Warum steht Wasser im Kühlschrank?

Dies kann durch eine nicht richtig geschlossene Tür, eine beschädigte Dichtung oder ein verstopftes Ablaufloch verursacht werden. Reinigen Sie das Ablaufloch mit einem Pfeifenreiniger und überprüfen Sie die Dichtung.

Wie lange muss ich nach dem Transport warten, bevor ich den Kühlschrank anschließe?

Warten Sie nach dem Transport mindestens 4 bis 6 Stunden, damit das Kompressoröl zurückfließen kann. Schließen Sie dann das Gerät an und lassen Sie es die Solltemperatur erreichen, bevor Sie Lebensmittel einlegen.

Wie aktiviere ich den Super Cool-Modus?

Drücken Sie die Taste 'Super Cool' auf dem Bedienfeld. Die Kontrollleuchte leuchtet auf. Dieser Modus kühlt das Kühlfach schnell ab, z.B. nach dem Einlagern großer Mengen Lebensmittel.

Was bedeutet der akustische Alarm?

Der akustische Alarm kann auf eine zu lange geöffnete Tür oder eine zu hohe Temperatur hinweisen. Schließen Sie die Tür oder überprüfen Sie die Einstellungen. Entnehmen Sie der Bedienungsanleitung, welcher Alarm vorliegt.

Wie taue ich das Gefrierfach ab?

Dieses Gerät ist mit der No-Frost-Technologie ausgestattet, sodass kein manuelles Abtauen erforderlich ist. Das Abtauen erfolgt automatisch.

Wo finde ich die Seriennummer meines Geräts?

Die Seriennummer befindet sich auf dem Typenschild im Inneren des Kühlschranks, normalerweise an der linken Seitenwand oder unten innen.

Wie wechsle ich die Beleuchtungslampe?

Dieses Gerät verfügt über eine LED-Beleuchtung, die nicht vom Benutzer ausgetauscht werden kann. Bei Störungen wenden Sie sich an den Kundendienst.

BEDIENUNGSANLEITUNG KG 40U123 SIEMENS

16

Änderungen vorbehalten

Siemens-Electrogeräte GmbH

Carl-Wery-Str. 34,

81739 München 5300033467 de/en/es/pt/pl/nl/fr/it/tr (8509)

de Inhaltsverzeichnis

Hinweise zur Entsorgung und Sicherheit	4,5
Bestimmungen	5
Umgebungstemperatur beachten	5
Geräft aufsteilen	6
Gerät kennenlernen	7-9
Einschaften und Temperaturwahl	10
Ausschalten, Gerät stillagen	11
Lebensmittel einordnen	11, 12
Gefrieren und Lagern	12-14
Reinigen	15
Energiespartips	16
Hinweise zu Betriebsegeräuschen	16
Kleine Störungen selbst beheben	17, 18
Kundendienst	18

pt Índice

Hinweise zur Entsorgung und Sicherheit

Hinweise zur Entsorgung

Altgeräte sind kein wertloser Abfall! Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wiedergewonnen werden.

Bei ausgedienten Geräten Netzstecker ziehen. Netzkabel durchtrennen und mit dem Stecker entfernen. Schloß entfernen. Sie verhindern damit, daß sich spielende Kinder einsperren und in Lebensgefahr kommen.

Kältegeräte enthalten Kältemittel und in der Isolierung Gase, die eine fachgerechte Entsorgung erfordern. Achten Sie darauf, daß die Rohre bis zur Entsorgung nicht beschädigt werden.

Ihr neues Gerät wurde auf dem Weg zu Ihnen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar. Bitte helfen Sie mit und entsorgen Sie die Verpackung umweltgerecht.

Verpackung und ihre Teile nicht spielenden Kindern überlassen. Erstickungsgefahr durch Faltkartons und Folien.

Über aktuelle Entsorgungswege informieren Sie sich bitte bei Ihrem Fachhändler oder bei Ihrer Gemeindeverwaltung.

Dieses Gerät ist entsprechend der europäischen Richtlinie 2002/96/EG über Elektro- und Elektronikaltgeräte

(waste electrical and electronic equipment - WEEE) gekennzeichnet. Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor

Ein Beitrag zum Umweltschutz – wir verwenden Recyclingpapier.

Hinweise zur Sicherheit

Lesen Sie bitte vor Inbetriebnahme des Gerätes die in der Gebrauchs- und Montageanweisung aufgeführten Informationen sorgfältig durch. Sie enthalten wichtige Hinweise für die Installation, den Gebrauch und die Wartung des Gerätes.

Gebrauchs- und Montageanweisung ggf. für Nachbesitzer sorgfältig aufbewahren. Der Hersteller haftet nicht, wenn die nachstehenden Hinweise nicht beachtet werden:

- Beschädigtes Gerät nicht in Betrieb nehmen, im Zweifel beim Lieferanten rückfragen.

●Anschluß und Aufstellung nach der Montageanweisung vornehmen. Elektrische Anschlußbedingungen und Angaben auf dem Typenschild müssen übereinstimmen.

●Verwenden Sie zum Reinigen auf keinen Fall ein Dampfreinigungsgerät. Der Dampf kann an spannungsführende Teile des Gerätes gelangen und einen Kurzschluß oder Stromschlag verursachen.

●Die elektrische Sicherheit des Gerätes ist nur gewährleistet, wenn das Erdungssystem der Hausinstallation vorschriftsmäßig installiert ist.

- Im Fehlerfall, bei Wartung und bei der Reinigung Gerät vom Netz trennen. Netzstecker ziehen oder Sicherung ausschalten. Am Netzstecker ziehen, nicht am Anschlußkabel.

●Reparaturen an Elektrogeräten dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

- Flaschen mit hochprozentigem Alkohol nur dicht verschlossen und stehend lagern. Erzeugnisse mit brennbaren Treibgasen (z. B. Sahnespender, Spraydosen) und explosive Stoffe nicht im Gerät lagern – Explosionsgefahr!

de

Hinweise zur Entsorgung und Sicherheit

• Flüssigkeit in Flaschen und Dosen, im besonderen kohlensäurehaltige Getränke, nicht im Gefrierraum lagem. Flaschen und Dosen platzen.
• Be- und Entlüftungsöffnungen für das Gerät nicht abdecken oder zustellen.
• Sockel, Auszüge, Türen usw. nicht als Trittbrett oder zum Abstützen mißbrauchen.
  ●Kinder nicht mit dem Gerät spielen lassen.
• Bei Gerät mit Schloß, Schlüssel außer Reichweite von Kindern aufbewahren.
• Eis am Stiel und Eiswürfel nicht direkt vom Gefrierraum in den Mund nehmen (Verbrennungsgefahr durch sehr tiefe Temperaturen).
  ●Gefriergut nicht mit nassen Händen berühren, die Hände könnten daran festfrieren.
  ●ACHTUNG: Die Lüftungsöffnungen im Gehäuse des Geräts bzw. am Einbaugerät immer freihalten.
  ●ACHTUNG: Die Leitungen des Kühlkreislaufs nicht beschädigen.
  ●ACHTUNG: Keine Elektrogeräte in den Lebensmittelfächern des Geräts verwenden, soweit es nicht einem vom Hersteller empfohlenen Typ entspricht.

Dieses Gerät enthält in geringer Menge das Kältemittel Isobutan (R 600a), ein Naturgas mit hoher

Umweltverträglichkeit aber brennbar. Beim Transportieren und Aufstellen des Gerätes darauf achten, daß keine Teile des Kältemittelkreislaufes beschädigt werden. Bei Bechädigungen offenes Feuer oder Zündquellen vermeiden und den Raum, in dem das Gerät steht, für einige Minuten durchlüften

Warnung: Zum Beschleunigen der Abtauung keine anderen mechanischen Einrichtungen oder sonstige künstlichen Hilfsmittel als die vom Hersteller empfohlenen benutzen.

Bestimmungen

Das Gerät eignet sich zum Kühlen und Gefrieren von Lebensmitteln und zur Eisbereitung.

Es ist für die Verwendung im Haushalt bestimmt.

Bei Einsatz im gewerblichen Bereich sind die für das Gewerbe gültigen Bestimmungen zu beachten.

Es entspricht der Unfallverhütungsvorschrift für Kälteanlagen (VBG 20).

Es entspricht den einschlägigen Sicherheitsbestimmungen für Elektrogeräte.

Der Kältekreislauf ist auf Dichtheit geprüft.

Umgebungstemperatur beachten

Abhängig von der „Klimaklasse“ (siehe Typenschild) kann Ihr Gerät bei folgenden Umgebungstemperaturen betrieben werden: (Das Typenschild befindet sich links unten im Gerät. Bild 10)

Klimaklasse Umgebungstemperatur von ... bis

SN +10 °C bis 32 °C

N +16 °C bis 32 °C

ST +18 °C bis 38 °C

T +18 °C bis 4β °C

Beim Unterschreiten des

Umgebungstemperaturbereiches wird es im Kühlraum zu kalt, beim Überschreiten im Gefrierraum zu warm.

Sinkt die Umgebungstemperatur unter die eingestellte Temperatur im Kühlraum ab, wird der Kühlraum genauso kalt wie die Umgebungstemperatur.

Bei Umgebungstemperaturen unter +10 °C kann es zu Störungen beim vollautomatischen Abtauen kommen.

de

Gerät aufstellen

Aufstellort

Als Aufstellort eignet sich ein trockener, belüftbarer Raum. Der Aufstellplatz sollte nicht direkter Sonneneinstrahlung ausgesetzt und nicht in der Nähe einer Wärmequelle wie Herd, Heizkörper etc. sein. Wenn das Aufstellen neben einer Wärmequelle unvermeidbar ist, verwenden Sie eine geeignete Isolierplatte oder halten Sie folgende Mindestabstände zur Wärmequelle ein.

Zu Elektroherden 3 cm.

Zu Öl- oder Kohleanstellherden 30 cm.

Beim Aufstellen neben einem anderen Kühl- oder Gefriergerät ist ein seitlicher Mindestabstand von 2 cm erforderlich, um Schwitzwasserbildung zu vermeiden.

Das Gerät muß fest und eben stehen. Unebenheiten des Bodens durch die beiden Schraubflüße an der Vorderkante ausgleichen, Bild 17. Zwei Rollen auf der Rückseite erleichtern das Einschieben in eine Nische.

Wechsel des Türanschlages

Arbeitsschritte in der Reihenfolge der Zahlen (Bild 13).

Elektrischer Anschluß

Geräte nur an 220–240 V/50 Hz Wechselspannung über eine vorschriftsmäßig installierte Schutzkontaktsteckdose anschließen. Die Steckdose muß mit einer 10-A-Sicherung oder höher abgesichert sein. Bei Geräten für nichteuropäische Länder ist auf dem Typenschild zu überprüfen, ob die Anschlußspannung und Stromart mit den Werten Ihres Stromnetzes übereinstimmt. Das Typenschild befindet sich im Kühlraum links unten. Bild 15.

Ein eventuell notwendiger Austausch der Netzanschlußleitung darf nur durch den Service des Herstellers erfolgen.

Warnung! Auf keinen Fall darf das Gerät an elektronische „Energiesparstecker“ (z. B. Sava Plug) und an Wechselrichter, die Gleichstrom in 230 V Wechselstrom umwandeln, angeschlossen werden (z. B. Solaranlagen, Schiffsnetze).

Belüftung

Bild ③

Die an der Rückwand des Gerätes erwärmte Luft muß ungehindert abziehen können. Die Kühlmaschine muß sonst mehr leisten, und das erhöht den Stromverbrauch. Deshalb auf keinen Fall die Belüftungs- und Entlüftungsöffnungen abdecken.

Nach dem Transport ...

Vor dem ersten Einschalten, Gerät ca. 1/2 Stunde senkrecht lassen.

de de

Gerät kennenlernen Gerät kennenlernen

Bitte klappen Sie vor dem Lesen die letzten Seiten mit den Abbildungen aus.

Die Gebrauchsanweisung gilt für mehrere Modelle, Ausstattungs- und Detailabweichungen bei den Abbildungen sind möglich.

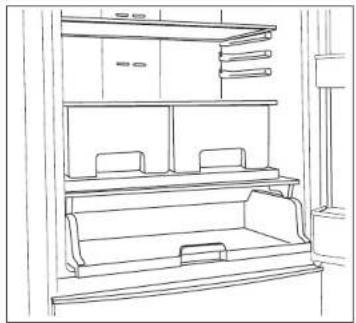

Gesamtansicht

Bild 1

1–11 Bedienblende

12 Luftaustrittöffnungen

13 Innenbeleuchtung

14 Multiflow System (Kaltluftverteiler)

15 Ablage

16 Schublade für Joghurtbecher

17 Obst- und Gemüsebehälter

18 "Chiller"-Fach

19 Absteller für kleine Dosen, Tuben

20 Butter- und Käsefach

21 Trennbehälter

22 Eierablage

23 Flaschenhalter

24 Flaschenabsteller

25 Gefriertablett

26 Gefriergutbehälter

27 Gefrierkalender

28 Flaschenablage

A Kühlraum

B Gefrierraum

Bedienblende (Kurzübersicht)

Bild 2

1 Taste

Geräte-Hauptschalter ein/aus

2 "super" Taste für Kühlraum für max. Kühlleistung.

3 Einstelltaste für Kühlraumtemperatur kälter, wärmer

4 Anzeige für

Einstelltemperatur für Kühlraum

5 Anzeige "super" für Kühlraum

6 Anzeige "super" für Gefrierraum

7 Anzeige für

a) Einstelltemperatur für Gefrierraum

b) "Wärmste" Temperatur im Gefrierraum

c) "AL" (alarm) Anzeige

8 Anzeige "alarm"

9 Einstelltaste für

Gefrierraumtemperatur

kälter, wärmer

10 "super" Taste für Gefrierraum

für max. Gefrierleistung

11 "ala

Taste ("alarm-aus"-Taste)

a) zum Abschalten des Warntons

b) zum Anzeigen der wärmster

Temperatur, die im Gefrierraum

geherrscht hat (nur wenn Anzeige 7

blinkt).

Durch das vollautomatische Nofrost-System bleibt der Gefrierraum eisfrei. Ein Abtauen ist nicht mehr notwendig.

Funktion:

Das Gefriergut wird durch gekühlte Luft eingefroren!

Ein Verdampfer, der sich im Nofrost-System befindet, kühlt die Luft im Gerät ab. Die Kaltluft wird durch einen Ventilator umgewählt. Ein zweiter Ventilator sorgt für die Luftumwälzung im Kühraum. Die in der Luft enthaltene Feuchtigkeit schlägt sich am Verdampfer nieder. Wenn notwendig, wird der Verdampfer vollautomatisch abgetaut.

Das Tauwasser wird zur Kühlmaschine geleitet und dort verdunstet. Der Gefrierraum und die Lebensmittel bleiben eisfrei.

Die Funktion der Schalt- und Kontrollelemente

Bild ②

1 Teste

Geräte-Hauptschalter, dient zum Ein- und Ausschalten des gesamten Gerätes.

2 "Super"-Taste für Kühlraum

Dient zum Ein- und Ausschalten des Superkühlens. Die Inbetriebnahme wird durch die Erscheinung der Anzeige "SU"

4 und Leuchten der Anzeige 5 (oranges Lämpchen) gekennzeichnet. Nach Einschalten wird der Kühlraum 6 Stunden lang entsprechend der kältesten Temperaturwähleinstellung gekühlt. Danach wird auf die eingestellte Kühlraumtemperatur umgeschaltet.

Das Super-Kühlen verwenden:

- Beim Einlegen grosser Mengen frischer Lebensmittel

- Zum Schnellkühlen von Getränken

3 Einstelltaste für Kühlraumtemperatur (Die Kühlraumtemperatur ist von +2 °C bis +8 °C einstellbar).

Die Einstelltaste wiederholt oder ständig drücken, bis die gewünschte Temperatur angezeigt wird. Der zuletzt eingestellte Wert wird gespeichert. (Die Einstelltemperatur wird in fortlaufender Reihenfolge von +8 °C bis +2 °C angezeigt. Nach +2 °C erscheint wieder +8 °C).

4 Temperaturanzeige für Kühlraum Sie zeigt zwei Funktionen an :

a) Eingestellte Temperatur für Kühlraum

b) Anzeige "SU" (Super-Cooling)

Nach Drücken der Super-Taste 2 wird die Anzeige "SU" angezeigt.

* nicht bei allen Modellen

Gerät kennenlernen

5 Anzeige "super" (kühlen)

Sie leuchtet nur, wenn das Superkühlen in Betrieb ist.

6 Anzeige "super" (gefrieren)

Sie leuchtet nur, wenn das Supergefrieren in Betrieb ist.

7 Temperaturanzeige für Gefrierraum Sie zeigt drei Funktionen an :

a) Eingestellte Temperatur fuer Gefrierraum

b) "AL"(alarm)-Anzeige

Wird angezeigt, wenn der Gefrierraum zu warm ist.

c) "Wärmste Temperatur" im Gefrierraum Wenn die Anzeige "AL" 7 blinkt, dann war es in der Vergangenheit, bedingt durch einen Stromausfall oder einer Störung im Gefrierraum zu warm. Nach Drücken der Alarm-Aus-Taste wird auf der Anzeige 7 fünf Sekunden lang die "wärmste Temperatur", die im Gefrierraum geherrscht hat, angezeigt. Danach wird dieser Wert gelöscht – die Anzeige 7 zeigt dann die "AL" (Alarm) – Anzeige ohne zu blinken an.

8 Anzeige "alarm"

leuchtet gleichzeitig mit Ertönen des Warntones, also wenn es im Gefrierraum zu warm ist. Sie erlischt, wenn der Gefrierraum seine Betriebstemperatur erreicht hat.

9 Einstelltaste für Gefrierraumtemperatur

Die Einstelltaste wiederholt oder ständig drücken, bis die gewünschte Temperatur angezeigt wird. Der zuletzt eingestellte Wert wird gespeichert (Die Einstelltemperatur wird in fortlaufender Relhenfolge von -16^ bis -26^ angezeigt. Nach -26^ erscheint wieder -16^ ).

Hinweis

Die "AL" – Anzeige (Bild 2/7) erscheint, wenn der Gefrierraum bedingt durch einen Stromausfall oder eine Störung, zu warm ist. Durch Drücken der Einstelltaste 9 kann die Temperatur eingestellt werden. Die eingestellte Temperatur erscheint auf dem Display für 5 Sekunden. Danach wird wieder die "AL" – Anzeige angezeigt. Die eingestellte Temperatur erscheint auf der Anzeige, sobald der Gefrierraum die eingestellte Temperatur erreicht hat.

10 "Super"-Taste

Dient zum Ein- und Ausschalten des Supergefrierens.

Die Inbetriebnahme wird über die "SU" – Anzeige 7 und die "Super"-Anzeige 6 (oranges Lämpchen) angezeigt. Das Supergefrieren dient zum Eingefrieren großer Mengen frischer Lebensmittel und ist bis zu 24 Stunden vor dem Einlegen der frischen Lebensmittel einzuschalten.

Die Kältemaschine arbeitet nach dem Einschalten ständig, im Gefrierraum wird eine sehr tiefe Temperatur erreicht.

11 "alarm" paste

Dient zum Abschalten des Warntons. Der Warnton schaltet sich ein, wenn es im Gefrierraum zu warm, also das Gefriergut gefährdet ist. (Gleichzeitig blinkt die Anzeige 9).

Ohne Gefahr für das Gefriergut kann sich der Warnton einschalten

- bei Inbetriebnahme des Gerätes - beim Einlegen frischer Lebensmittel ohne Einschalten des Supergefrierens - und bei zu lange geöffneter Gefrierraumtür.

Nach Abschalten des Warntones wird die „akustische Warnung“ automatisch neu in Bereitschaft versetzt, wenn der Gefrierraum seine Betriebstemperatur wieder erreicht hat.

Einschalten und Temperaturwahl

Bild 2

●Stecker in Steckdose stecken.

- Beim Drücken der Tasten ertönt ein Betätigungston.

●Geräte-Hauptschalter 1 drücken

Warnton ertönt, Anzeige Kühltemperatur (4 °C) 4 und Anzeige "Alarm" 8 leuchten. Anzeige "AL" (Alarm) 7 blinkt.

- Paste 11 drücken

Alarm-Aus-Taste 11 drücken. Warnton verstummt und die "wärmste Temperatur" wird auf dem Display 7 für 5 Sekunden angezeigt. Anzeige "AL" 7 hört auf zu blinken. Damit ist das Gerät in Betrieb.

●Temperatur für den Gefrierraum einstellen

Dazu die Einstelltaste 9 wiederholt oder ständig drücken, bis die gewünschte Temperatur angezeigt wird. Der zuletzt eingestellte Wert wird gespeichert. (Die Einstelltemperatur wird in fortlaufender Reihenfolge von -16 °C bis -26 °C angezeigt. Nach -26 °C erscheint wieder -16 °C).

Wir empfehlen Ihnen eine Einstellung der Gefrierraumtemperatur auf -20 °C.

Hinweis

Die "AL"-Anzeige wird auf der Anzeige 7 angezeigt, wenn der Gefrierraum bedingt durch einen Stromausfall oder eine Störung zu warm ist. Durch Drücken der Einstelltaste 9 kann die Gefrierraumtemperatur eingestellt werden. Die eingestellte Temperatur wird 5 Sekunden lang auf der Anzeige 7 angezeigt. Danach erscheint wieder die "AL"-Anzeige. Die eingestellte Temperatur wird auf der Anzeige 7 angezeigt, sobald der Gefrierraum die eingestellte Temperatur erreicht hat.

●Temperatur für den Kühlraum einstellen

Die Einstelltaste 3 wiederholt oder ständig drücken, bis die gewünschte Temperatur angezeigt wird. Der zuletzt eingestellte Wert wird gespeichert. (Die Einstelltemperatur wird in fortlaufender Reihenfolge von +8 °C bis +2 °C angezeigt. Nach +2 °C erscheint wieder +8 °C).

Wir empfehlen Ihnen eine Einstellung der Kühlraumtemperatur auf +4 °C.

Hinweise

●Die Temperatur im Kühlraum kann schwanken durch:

– häufiges Öffnen der Gerätetür

– Einlegen großer Mengen frischer Lebensmittel im Kühlraum und Gefrierraum

- Veränderungen der Umgebungstemperatur

- Änderung der Temperaturwähler-Einstellung für Gefrierraum oder durch Supergefrieren.

●Die Stirnseiten des Gehäuses werden teilweise beheizt, dies verhindert Schwitzwasserbildung im Bereich der Türdichtung.

de de

Ausschalten, Gerät stillegen

Ausschalten

Hauptschalter Bild ②/1 drücken, damit ist das Gerät ausgeschaltet.

Gerät stillegen

Wenn das Gerät längere Zeit nicht benutzt wird: Hauptschalter Bild Ⓑ/1 drücken, Gerät reinigen, die Türen geöffnet lassen.

Beim Einordnen beachten

●Warme Speisen und Getränke außerhalb des Gerätes abkühlen lassen.
●Lebensmittel möglichst verpackt oder gut abgedeckt einordnen. Dadurch bleiben Aroma, Farbe, Feuchtigkeit und Frische erhalten, außerdem werden Geschmacksübertragungen vermieden. Unverpackt sollten nur Gemüse, Obst und Salat in den Gemüsebehältern gelagert werden.
- Öl und Fett nicht mit den Kunststoffteilen und der Türdichtung in Berührung bringen (diese könnten sonst porös werden).
- Im Gerät keine explosiblen Stoffe aufbewahren und hochprozentigen Alkohol nur verschlossen, stehend lagern. - Explosionsgefahr!
●Flaschen mit Flüssigkeiten, die gefrieren können, nicht im Gefrierraum lagern. Beim Gefrieren platzen die Flaschen.

Einordnungsbeispiel

Bild 1

Kühlraum (A)

Auf den Ablagen (15) von oben nach unten Backwaren, fertige Speisen, Molkerei-produkte.

In der Schublade (16) Käse, Wurst, Joghurt.

In der Gemüseschale (17) Gemüse, Obst, Salat.

In dem Absteller (19) kleine Flaschen, Dosen.

In dem Fach (20) Butter und Käse.

In dem Flaschenabsteller (24) große Flaschen.

Gefrierraum (B)

Auf dem Gefriertablett (25) kleines Gefrlergut lagern, Eis bereiten.

In den oberen Gefriergutschalen (26) Gefriergut lagern.

Lebensmittel einordnen Lebensmittel einordelagern

Die Inneneinrichtung

Die Ablagen im Kühlraum können auch bei 90°-geöffneter Tür umgesetzt werden. Zum Umsetzen Ablage nach vorne ziehen, absenken, herausnehmen und an gewünschter Stelle neu einsetzen (Bild ④).

* Flaschenablage

In den Mulden lassen sich die Flaschen sicher ablegen und stapeln (Bild 5,19).

"Chiller - Fach (Bild 11)

Boden des Faches nach vorne ziehen, Klappe öffnet sich.

In diesem Fach herrschen tiefere Temperaturen als im Kühlraum. Dabei können auch Temperaturen unter 0°C auftreten. Ideal zum Lagern von Fisch, Fleisch und Wurst.

Nicht für Salate und Gemüse und kälteempfindliche Waren geeignet.

* Die kleine Schublade kann zum Beladen und Entladen herausgenommen werden Bild ⑨,⑥).

Die Eiereinsätze in den Behältern können hochgeklappt werden, dadurch können Tuben, kleine Dosen usw. gelagert werden.

Damit die Flaschen beim Öffnen und Schließen der Tür nicht umfallen können, kann man sie mit dem Flaschenhalter sichem. Bild 10/A.

Alle Absteller und Behälter in der Tür können zum Reinigen herausgenommen werden.

Zum Herausnehmen Behälter und Absteller anheben. Bild 8/A.

* nicht bei allen Modellen

Beim Einkauf von Tiefkühlkost beachten

●Achten Sie auf die Verpackung, sie sollte nicht beschädigt sein.
●Das Haltbarkeitsdatum darf nicht überschritten sein.
●Die Temperaturanzeige der Verkaufstruhe sollte -18 °C oder kälter anzeigen.
- Tiefkühlkost ganz zum Schluß einkaufen und gut eingepackt in Zeitungspapier oder in einer Kühltasche schnell nach Hause transportieren und in den Gefrierraum legen.

Lebensmittel selbst eingefrieren

Werden Lebensmittel selbst eingefroren, nur frische, einwandfreie Lebensmittel verwenden.

Zum Eingefrieren geeignet sind

Fleisch- und Wurstwaren, Geflügel und Wild, Fisch, Gemüse, Kräuter, Obst, Backwaren, Pizza, fertige Speisen, Speisereste, Eigelb und Eiweiß.

Zum Eingefrieren nicht geeignet sind Ganze Eier in der Schale, Sauerrahm und Mayonnaise, Blattsalate, Radieschen, Rettiche und Zwiebeln.

Blanchieren von Gemüse und Obst

Damit Farbe, Geschmack, Aroma und Vitamin „C“ erhalten bleiben, sollte Gemüse und Obst vor dem Eingefrieren blanchiert werden. (Beim Blanchieren wird das Gemüse und Obst kurzzeitig in kochendes Wasser getaucht – Literatur über das Eingefrieren, in der auch das Blanchieren beschrieben wird, gibt es im Buchhandel.)

de de

Gefrieren und Lagern

Lebensmittel verpacken

Die Waren portionsgerecht für Ihren Haushalt abpacken.

Gemüse und Obst nicht schwerer als 1 kg, Fleisch bis zu 2,5 kg portionieren. Kleinere Portionen frieren schneller durch und die Qualität bleibt beim Auftauen und Zubereiten so am besten erhalten.

Die Lebensmittel luftdicht verpacken, damit sie nicht ihren Geschmack verlieren oder austrocknen.

Zum Verpacken geeignet sind:

Kunststoff-Folien, Schlauchfolien aus Polyäthylen, Alu-Folien und Gefrierdosen. Diese Produkte finden Sie im Fachhandel.

Ungeeignet sind:

Packpapier, Pergamentpapier, Cellophan, Müllbeutel und gebrauchte Einkaufstüten.

Die Lebensmittel in die Verpackung einlegen. Luft völlig herausdrücken und Packung dicht verschließen.

Zum Verschließen eignen sich:

Gummiringe, Kunststoffklipse, Bindfäden, kältebeständige Klebebänder oder ähnliches. Beutel und Schlauchfolien aus Polyäthylen können mit einem Folienschweißgerät verschweißt werden.

Vor dem Einlegen in den Gefrierraum den Inhalt der Gefrierpakete kennzeichnen und mit dem Einlegedatum versehen.

Max. Gefriervermögen

Lebensmittel sollen möglichst schnell bis zum Kern durchgefroren werden. Nur so bleiben Vitamine, Nährwerte, Aussehen und Geschmack erhalten. Das max. Gefriervermögen Ihres Gerätes deshalb nicht überschreiten.

Folgende Mengen an Lebensmitteln können Innerhalb von 24 Stunden in der oberen Gefriergutschale eingefroren werden: Bei Geräten mit 70 cm Breite max. 12 kg Bei Geräten mit 60 cm Breite max. 9 kg

Bereits gefrorene Lebensmittel dürfen nicht mit den frisch einzufrierenden Lebensmitteln in Berührung kommen.

Heiße Speisen und Getränke vor dem Einlegen in den Gefrierraum auf Zimmer-temperatur abkühlen lassen.

Angaben über das max. Gefriervermögen nach aktueller Norm finden Sie auf dem Typchild (Bild 16).

Super-Kühlen

Bevor Sie einkaufen gehen, sollten Sie 3-4 Stunden oder spätestens beim Einlegen frischer Lebensmittel das Super-Kühlen einschalten. Zum Einschalten des Super-Kühlens einfach die Super-Kühltaste

"super" (Bild 2/2) drücken. Die "SU" – Anzeige (Bild 2/4) und die "Super" – Anzeige (Bild 2/5) zeigen die Inbetriebnahme an. Beim Super-Kühlen wird der Kühraum 6 lang auf eine tiefere Temperatur abgesenkt. Danach wird automatisch auf die vor dem Super-Kühlen eingestellte Temperatur umgestellt.

Supergefrieren

Lagern bereits Lebensmittel in dem Gefrierraum, ist einige Stunden vor dem Einlegen frischer Ware das Supergefrieren einzuschalten. Im allgemeinen genügen 4–6 Stunden. Soll das max. Gefriervermögen genutzt werden, benötigt man 24 Stunden. Kleinere Mengen Lebensmittel (bis zu 2 kg) können ohne Supergefrieren eingefroren werden. Zum Einschalten des Supergefrierens einfach die Supergefriertaste Bild 3/10 drücken.

Die "SU" – Anzelge (Bild 2/7) und die "Super" – Anzelge (Bild 2/6) zeigen die Inbetriebnahme an. Nach dem Einschalten wird im Gefrierraum eine sehr tiefe Temperatur erreicht. Das Supergefrieren schaltet sich ca. 52 Std. nach dem Einschalten automatisch ab.

Gefrieren und Lagern

Lebensmittel lagern

Immer darauf achten, daß alle Gefriergutschalen bis zum Anschlag ganz eingeschoben sind. Wichtig für eine einwandfreie Luftzirkulation im Gerät.

Gefrierkalender

Bild 13

Um Qualitätsminderungen des Gefriergutes zu vermeiden, ist es wichtig, daß die zulässige Lagerdauer nicht überschritten wird. Die Lagerdauer hängt von der Art des Gefriergutes ab. Die Zahlen bei den Symbolen geben die zulässige Lagerdauer in Monaten für das Gefriergut an. Bei fertiger Tiefkühlkost, die im Handel erhältlich ist, ist das Herstellungsdatum oder Haltbarkeitsdatum zu beachten.

Gefriertablett

Bild 14

Das Gefriertablett eignet sich zum Aufbewahren der Eisschalen und zum einzelnen Eingefrieren von Beeren, Obststücken, Kräutern und Gemüse.

Zum einzelnen Eingefrieren Gefriergut auf dem Gefriertablett gleichmäßig verteilen und ca. 10 bis 12 Stunden durchfrieren lassen. Danach in Gefrierbeutel oder Behälter umfüllen.

Zum Auftauen Gefriergut wieder einzeln nebeneinander ausbreiten.

Auftauen von Gefriergut

Je nach Art und Verwendungszweck kann zwischen folgenden Möglichkeiten gewählt werden:

Bei Raumtemperatur, im Kühlschrank, im elektrischen Backofen, mit/ohne Heißluftventilator, im Mikrowellengerät.

An- und aufgetautes Gefriergut kann erneut eingefroren werden, wenn Fleisch und Fisch nicht länger als einen Tag, anderes Gefriergut nicht länger als drei Tage bei Temperaturen unter +3 °C gelagert wurden.

Andernfalls, wenn Geschmack, Geruch und Aussehen unverändert sind, durch Kochen, Braten oder zu einem Fertiggericht weiterverarbeiten und erneut eingefrieren.

Die max. Lagerdauer nicht mehr voll nutzen.

Eis bereiten

Bild 12

Die Eisschale zu 34 mit Wasser füllen und in den Gefrierraum stellen.

Zum Herausnehmen der gefrorenen Würfel aus der Eisschale Schale leicht verwinden.

de

Reinigen

Vor dem Reinigen grundsätzlich Netzstecker ziehen bzw. Sicherung abschalten oder herausschrauben.

Keinen Dampf- oder Dampfdruckreiniger verwenden. Der heiße Dampf kann die Oberflächen und die Elektrik beschädigen – Stromschlaggefahr!

Reinigungswasser darf nicht in die Kontrollarmatur und Beleuchtung gelangen. Zur Reinigung des gesamten Gerätes außer der Türdichtung eignet sich lauwarmes Wasser mit einem milden, leicht desinfizierenden Reinigungsmittel, z.B. Handspülmittel. Ungeeignet sind sand-, scheuermittel- oder säurehaltige Putzmittel bzw. chem. Lösungsmittel.

Die Türdichtung nur mit klarem Wasser abwischen und danach gründlich trockenreiben.

Wenn möglich, sollte alle zwei Jahre auch der Wärmetauscher (schwarzes Gitter) auf der Geräterückseite mit einem Pinsel oder Staubsauger gereinigt werden. Das erhält die volle Leistungsfähigkeit des Gerätes und spart Strom.

\*Wichtige Pflegehinweise für die Edelstahloberflächen

Dem Gerät liegt eine Probepackung des Pflegemittels „Chromol“ bei.

UM DAS HOCHWERTIGE AUSSEHEN IHRES GERÄTES DAUERHAFT ZU ERHALTEN, BEHANDELN SIE DIE EDELSTAHLBOERFLÄCHEN DES GERÄTES SOFORT NACH DEM AUFSTELLEN MIT DEM FLÜSSIGEN PFLEGEMITTEL "CHROMOL". WIEDERHOLEN SIE DIESE PFLEGE IN REGELMÄSSIGEN ABSTÄNDEN.

Das Mittel ist im Handel unter dem Namen „Chromol“ oder bei Ihrem Kundendienst unter der

Ident-Nr. 310359 als 500 ml Sprühflasche

Um Beschädigungen der Edelstahl-Oberflächen zu vermeiden, keine Schwämme, die Kratzer verursachen, Metall-Bürsten, spitze Gegenstände oder Scheuermittel verwenden. Keine Spülmittel, chlorhaltige Reinigungsmittel, aggressive Reinigungsmittel wie z. B. Abtauspray, Backofenspray, Lösungsmittel oder Fleckentferner zur Entfernung von Flecken verwenden. Zur Entfernung schwieriger Flecken von Edelstahl-Oberflächen, die mit "Chromol" nicht zu beseitigen sind, verwenden Sie bitte das Reinigungsmittel "Wiener Kalk". Es ist im Handel oder über den Kundendienst, Best.-Nr. 417980, zu beziehen.

Achtung!

Außerhalb der Reichweite von Kindem aufbewahren. Niemals auf Oberflächen verwenden, die in Kontakt mit Lebensmitteln kommen. Nicht auf heißen Oberflächen verwenden. Enthält alifatische Kohlenwasserstoffe, Öle und aromatische Verbindungen.

* nicht bei allen Modellen

de

Energiespartips

●Gerät in einem kühlen, gut belüfteten Raum aufstellen, vor direkter Sonnenbestrahlung schützen und nicht im Bereich einer Wärmequelle (Heizkörper etc.) anordnen.
●Die Be- und Entlüftungsöffnungen des Gerätes nicht zustellen.
●Warme Speisen erst nach dem Abkühlen in den Gefrierschrank geben.
●Zum Auftauen Gefrierwaren in den Kühlraum legen. Sie nutzen damit die Kälte, die in der Gefrierware steckt, zur Kühlung der Lebensmittel im Kühlraum.
●Zum Be- oder Entladen Gerätetüren so kurz wie möglich öffnen. Je kürzer die Gerätetür offensteht, um so geringer ist die Eisbildung an den Gefrierrosten.
●Wärmetauscher (schwarzes Gitter) auf der Geräterückseite alle zwei Jahre reinigen.

Hinweise zu Betriebsgeräuschen

Betriebsgeräusche

Um die gewählte Temperatur konstant zu halten, schaltet Ihr Gerät von Zeit zu Zeit den Kompressor ein. Die dabei entstehenden Geräusche sind funktionsbedingt. Sie verringem sich automatisch, sobald das Gerät die Betriebstemperatur erreicht hat.

Das Brummen kommt vom Motor (Kompressor). Es kann kurzfristig etwas lauter werden, wenn sich der Motor einschaltet.

Das Blubbern, Gurgeln oder Surren kommt vom Kältemittel, das durch die Rohre fließt.

Das Klicken ist immer dann zu hören, wenn der Thermostat den Motor ein- oder ausschaltet.

Knackgeräusche können auftreten, wenn...

- die automatische Abtauung erfolgt - sich das Gerät abkühlt bzw. erwärmt (Materialausdehnungen)

Bei einem Mehrzonen- oder Nofrost-Gerät kann ein leises Rauschen von der Luftströmung im Geräte-Innenraum herrühren.

Sollten die funktionsbedingten Geräusche zu laut sein, hat dies womöglich einfache Ursachen, die sich vielfach ganz leicht beheben lassen.

Das Gerät steht uneben

Bitte richten Sie das Gerät mit Hilfe einer Wasserwaage eben ein. Verwenden Sie dazu die Schraubfüße oder legen Sie etwas unter.

Das Gerät „steht an“

Bitte rücken Sie das Gerät von anstehenden Möbeln oder Geräten weg.

Schubladen, Körbe oder Abstellflächen wackeln oder klemmen

Prüfen Sie bitte die herausnehmbaren Teile und setzen Sie sie eventuell neu ein.

Flaschen oder Gefäße berühren sich Rücken Sie bitte die Flaschen oder Gefäße leicht auseinander.

15

16

de

Nicht jede Störung ist ein Fall für den Kundendienst. Oft ist nur eine Kleinigkeit zu beheben. Prüfen Sie deshalb bitte, bevor Sie den Kundendienst rufen, ob Sie auf selbst beheben können.

In solchen Fällen muß nämlich auch während der Garantiezeit der volle Aufwand des Monteureinsatzes berechnet werden.

Wenn die Anzeige Bild ②/4-7 nicht leuchtet:

Prüfen Sie bitte, ob Strom vorhanden ist, der Stecker richtig in der Steckdose sitzt und ob das Gerät eingeschaltet ist.

Wenn während der Inbetriebnahme des Gerätes wird die Anzeige Bild ②/4 "E1"(blinkend) angezeigt:

Im Kühlraum herrscht eine sehr hohe Temperatur. Wenige Minuten nach der Inbetriebnahme des Gerätes wird die eingestellte Temperatur angezeigt.

Wenn während der Inbetriebnahme des Gerätes wird die Anzeige Bild 2/7 "E2"(blinkend) angezeigt:

Im Gefrierraum herrscht eine sehr hohe Temperatur. Wenige Minuten nach der Inbetriebnahme des Gerätes wird die "AL"-Anzeige angezeigt. Die eingestellte Temperatur wird auf der Anzeige 7 angezeigt, sobald der Gefrierraum die eingestellte Temperatur erreicht hat.

Wenn die Kühlraumbeleuchtung nicht funktioniert:

- Die Glühlampe ist defekt. Netzstecker ziehen, Abdeckung (Bild 15/A) abnehmen, Glühlampe max. 15 W, 230 V, Sockel E14 des gleichen Typs auswechseln. - Der Lichtschalter klemmt (Bild 15/B). Prüfen Sle, ob er sich bewegen läßt. Wenn nicht, rufen Sie bitte den Kundendienst.

Wenn die Anzeige Bild 2/7 blinkt, das akustische Warnsignal aber nicht ertönt, dann war es in der Vergangenheit, bedingt durch einen Stromausfall oder eine Störung, im Gefrierraum zu warm.

Nach Drücken der alarm Plaste wird auf der Anzeige 7 (nicht blinkend) fünf Sekunden lang die wärmste Temperatur, die im Gefrierraum geherrscht hat, angezeigt. Danach wird dieser Wert gelöscht. Die Anzeige 7 zeigt dann die eingestellte Temperatur ohne zu blinken an.

Wenn Geschmack, Geruch und Aussehen unverändert sind, Gefriergut durch Kochen, Braten zu einem Fertiggericht weiterverarbeiten und erneut eingefrieren.

Die max. Lagerdauer nicht mehr voll nutzen.

Wenn nach längerem Betrieb die Anzeige "AL" (Bild 2/7) blinkt und der Warnton ertönt:

Störung, im Gefrierraum ist es zu warm! Zum Abschalten des Warntones "Alarm"- Aus- Päk Taste 11 drücken. Mögliche Ursachen der Störung: - Der Luftspalt oben am Gerät bzw. im Sockel ist verdeckt, - die Gefrierraumtür ist nicht richtig geschlossen, - es wurden frische Lebensmittel ohne Supergefrieren eingefroren, - es wurden zu viele frische Lebensmittel auf einmal zum Gefrieren eingelagert, - hohe Umgebungstemperatur. Nach Beheben der Störung "Alarm"-Aus- Päk Taste 11 drücken ; das Blinken der Anzeige "AL" hört auf. Die eingestellte Temperatur wird angezeigt, sobald der Gefrierraum die eingestellte Temperatur erreicht hat.

Wenn die Gefrierraumtür lange Zeit offen war und nun der Gefrierraum seine eingestellte Temperatur nicht mehr erreicht,

Ist der Verdampfer (Kälteerzeuger) so stark vereist, daß das vollautomatische Abtausystem die Eismenge nicht mehr abtauen kann. In diesem Fall Gefrierwaren aus dem Gerät herausnehmen und gut isoliert an einem kühlen Platz lagem.

de

Kleine Störungen selbst beheben

Gerät ausschalten und Gefrierraumtür offen lassen. Nach ca. 12 Stunden ist das Eis im Kühlsystem abgetaut. Gerät wieder einschalten und Gefriergut einlegen.

Kann die Störung anhand der zuvor aufgeführten Hinweise nicht beseitigt werden, rufen Sie bitte in jedem Fall den Kundendienst.

Öffnen Sie die Türen nicht unnötig oft, damit Kälteverlust vermieden wird.

Führen Sie keine weiteren Arbeiten, vor allem an den elektrischen Teilen des Gerätes, selbst aus.

KundendienstKleine Störungen

Typenschild


Bitte geben Sie bei der Anforderung des Kundendienstes die E-Nummer und die FD-Nummer an.

Beide Ziffern finden Sie im schwarz- umrandeten Feld des Typenschildes unten links im Kühlraum neben der Gemüseschale.

Die Anschrift und die Telefonnummer des Kundendienstes finden Sie im Kundendienststellen-Verzeichnis oder im amtlichen Telefonbuch.
