KG 40U123 - Refrigerador SIEMENS - Manual de uso y guía de instrucciones gratis

Tipo de producto	Refrigerador
Marca	Siemens
Modelo	KG 40U123
Capacidad neta total	Aprox. 350 L
Capacidad neta del refrigerador	Aprox. 250 L
Capacidad neta del congelador	Aprox. 100 L
Clase energética	A+
Consumo anual	Aprox. 250 kWh
Nivel de ruido	39 dB
Dimensiones (Al x An x Pr)	1850 x 600 x 650 mm
Peso neto	65 kg
Tensión/Frecuencia	220-240 V / 50 Hz
Tipo de frío	Ventilado (No Frost)
Refrigerante	R600a
Iluminación	LED
Control de temperatura	Electrónico
Descongelación	Automática (No Frost)
Funciones especiales	Super Cool, Super Freeze, Alarma de puerta
Clase climática	SN-ST
Instalación	Libre
Mantenimiento	Limpieza interior con agua tibia y detergente suave; limpieza de la rejilla trasera
Piezas de repuesto	Disponibles a través del servicio postventa de Siemens

Preguntas frecuentes - KG 40U123 SIEMENS

¿Cómo ajustar la temperatura del refrigerador?

Utilice el panel de control para ajustar la temperatura. El rango recomendado es de 2°C a 8°C para el compartimento del refrigerador y de -18°C para el congelador. Consulte el manual para ajustes precisos.

¿Qué hacer si el refrigerador no enfría lo suficiente?

Verifique que la temperatura ambiente no sea demasiado alta, que la puerta esté bien cerrada y que las rejillas de ventilación estén despejadas. Si el problema persiste, contacte al servicio postventa.

¿Cómo limpiar la junta de la puerta?

Limpie la junta con un paño húmedo y un detergente suave. Evite productos abrasivos. Seque cuidadosamente después de la limpieza para evitar moho.

¿Por qué hay agua dentro del refrigerador?

Esto puede deberse a una puerta mal cerrada, una junta dañada o un orificio de drenaje obstruido. Limpie el orificio de drenaje con un limpiapipas y revise la junta.

¿Cuánto tiempo hay que esperar antes de enchufar el refrigerador después del transporte?

Espere al menos 4 a 6 horas después del transporte para permitir que el aceite del compresor regrese. Luego enchufe el aparato y déjelo alcanzar la temperatura deseada antes de colocar alimentos.

¿Cómo activar el modo Super Cool?

Presione el botón 'Super Cool' del panel de control. El indicador se encenderá. Este modo enfría rápidamente el compartimento del refrigerador, por ejemplo, después de agregar grandes cantidades de alimentos.

¿Qué significa la alarma sonora?

La alarma sonora puede indicar una puerta abierta por mucho tiempo o una temperatura demasiado alta. Cierre la puerta o verifique los ajustes. Consulte el manual para identificar el tipo de alarma.

¿Cómo descongelar el congelador?

Este aparato está equipado con la tecnología No Frost, lo que significa que no es necesario descongelar manualmente. La descongelación es automática.

¿Dónde encontrar el número de serie de mi aparato?

El número de serie se encuentra en la placa de características ubicada dentro del refrigerador, generalmente en la pared lateral izquierda o en la parte inferior interior.

¿Cómo cambiar la bombilla de iluminación?

Este aparato está equipado con iluminación LED que no puede ser reemplazada por el usuario. En caso de mal funcionamiento, contacte al servicio postventa.

MANUAL DE USUARIO KG 40U123 SIEMENS

de

en

es

pt

pl

nl

fr

it

tr

Nos reservamos el derecho de introducir modificaciones técnicas

Consejos para la eliminación y el desguascedel embalaje de los aparatos usados
Advertencias de seguridad	34, 35
Normativas	35
Prestar atención a la temperatura del entorno 35Emplazamiento de la unidad	36
Familiarizándose con la unidad	37-39
Conexión del aparato a y selecciónde la temperatura	40
Desconexión y paro del aparato	41
Colocación de alimentos	41, 42
Congeiar y guardar los alimentos	42-44
Limpieza de la unidad	45
Consejos para ahomar energía	46
Advertencias sobre los ruidosde funcionamiento del aparato	46
Pequeñas averlas de fácil solución	47, 48
Servicio de Asistencia Técnica	48

nl Inhoud

Consejos para el desguace de los aparatos usados/ Advertencias de seguridad

Consejos para el desguace del aparato usado

Los aparatos usados incorporan materiales vallosos que se pueden recuperar, entregando el aparato a dicho efecto en un centro oficial de recogida o recuperación de materiales reciclables. Antes de deshacerse de su aparato usado y sustituirio por una unidad nueva, deberá inutilizarlo: Extraiga para ello el enchufe del aparato de la toma de corriente. Corte el cable de conexión del aparato y retirelo conjuntamente con el enchufe. Desmonte los cierres o cerraduras de la puerta o inutilcelos a fin de impedir que los niños, al jugar con la unidad, se encieren en la misma y se pongan en peligro de muerte (asfixia). Todos los aparatos frigorificos y congeladores contienen gases aislantes y líquidos refrigerantes, que exigen un tratamiento y eliminación específicos. Preste atención a que las tuberías del circuito de frio de su congelador no sufran daños ni desperfectos antes de haberlo entregado en el correspondiente Centro Oficial de recogida. Contribuya activamente a la protección del medio ambiente cuidándose de que su viejo aparato sea eliminado o desguazado de un modo respetuoso con el medio ambiente.

Su nuevo aparato está protegido durante el transporte hasta su hogar por un embalaje protector. Todos los materiales de embalaje utilizados son respetuosos con el medio ambiente y pueden ser reciclados o reutilizados. Contribuya activamente a la protección del medio ambiente insistiendo en unos métodos de eliminación y recuperación de los materiales de embalaje respetuosos con el medio ambiente. No permita que los niños jueguen con el material del embalaje o parte de sus elementos. ¡Existe peligro de asfixia a causa de los cartones y las láminas de plástico! Su Distribuidor o Administración local le informará gustosamente sobre las vías y posibilidades más eficaces y actuales para la eliminación respetuosa con el medio ambiente de estos materiales.

Este aparato está marcado con la Directiva europea 2002/96/CE relativa al uso de aparatos eléctricos y electrónicos (Residuos de aparatos eléctricos y electrónicos).

La directiva proporciona el marco general válido en todo el ámbito de la Unión Europea para la retirada y la reutilización de los residuos de los aparatos eléctricos y electrónicos.

Nuestra contribución a la protección del medio ambiente – empleamos papel reciclado.

34

Consejos de seguridad y advertencias de carácter general

Antes de emplear el aparato nuevo deberán leerse detenidamente las instrucciones de servicio y de montaje del congelador. En éstas se facilitan informaciones y consejos importantes relativos a su seguridad personal, así como a la instalación, el manejo y cuidado correctos del aparato. Guarde las instrucciones de servicio y de montaje para un posible propietario posterior.
El fabricante no se responsabiliza en absoluto de eventuales daños y perjuicios que pudieran producirse en caso de incumplimiento por parte del usuario de los consejos y advertencias de seguridad que se facilitan a continuación:
- Si el aparato presentara daños o desperfectos, no deberá ser puesto en funcionamiento. En caso de duda, consultar con el distribuidor en donde adquirió el aparato.
- Efectuar la instalación y conexión del aparato a la red eléctrica según las correspondientes «Instrucciones de montaje». Los valores de conexión de la red eléctrica tienen que coincidir con los detallados en la placa de características del aparato.
- No utilizar ningún tipo de limpiadora de vapor para la limpieza o la descongelación del aparato. El vapor caliente podría penetrar en el interior del aparato, accediendo a los elementos conductores de corriente, y provocar cortocircuitos o descargas eléctricas.
- La seguridad eléctrica del aparato sólo queda asegurada si el sistema o circuito de puesta a tierra de la instalación doméstica ha sido debidamente instalado.
●En caso de constatar cualquier anomalía o avería, así como al realizar trabajos de mantenimiento o limpiar el aparato, deberá desconectarse éste de la red eléctrica, extrayendo para ello el enchufe del aparato de la red de corriente, o desactivando el fusible. ¡No tirar del cable de conexión del aparato, sino asirlo siempre por el cuerpo del enchufe!
●Las reparaciones que fuera necesario efectuar sólo podrán ser ejecutadas por electricistas o técnicos especializados del ramo. Las reparaciones efectuadas de modo erróneo o incorrecto, pueden implicar serios peligros para el usuario.
●En caso de conservar bebidas con un elevado contenido de alcohol en la unidad, conviene

Consejos para el desguace de los aparatos usados / Advertencias de seguridad

envasarlas en botellas provistas de un cierre hermético y colocarlas siempre en posición vertical. No guardar productos combinados con agentes o gases propelentes (expendedores de nata, sprays) ni materias explosivas en el aparato – ¡Existe peligro de explosión!

• No guardar en el compartimento de congelación botellas ni tarros o latas que contengan líquidos, particularmente bebidas gaseosas. ¡Las botellas y latas pueden estallar!
  ●No obstruir las rejillas de ventilación y aireación.
• No utilizar el zócalo, los cajones o las puertas de la unidad como pisaderas o reposapiés.
  ●No permita que los niños jueguen con la unidad.
  ●En caso de disponer el congelador de una cerradura, guardar la llave fuera del alcance de los niños.
• No introducir en la boca directamente los helados, polos o cubitos de hielo extraídos del congelador. (¡Peligro de quemaduras a causa de las bajas temperaturas!)
• No tocar los productos congelados con las manos húmedas a fin de evitar que se queden adheridas a éstos.
• ATENCIÓN: No cubrir ni obstruir las aberturas de ventilación situadas en el cuerpo del aparato o en el aparato integrable.
  ●;ATENCIÓN!: Prestar atención a no ocasionar daoos en las tuberias del circuito de frio.
• ATENCIÓN: No utilizar aparatos eléctricos en el interior de los compartimentos de alimentos, a no ser que se trate de modelos recomendados explicitamente por el fabricante.

El agente refrigerante empleado en esta unidad es Isobutano (R 600a). El Isobutano es us gas natural de excelente compatibilidad ambiental

no obstante, se habrá de tener en cuenta que se trata de un gas de carácter inflamable. Por consiguiente, cuando se traslade la unidad o se proceda a su instalación, observar que no se dañe ninguna de las pieza que componen el circuito friogorífico. Si accidentalmente se dañara alguna pieza, evitar categóricamente exponer la unidad a llama libre o a fuentes de ignición, y dejar que el lugar de ubicación ventile unos minutos.

Atención: No emplear para la descongelación del aparato dispositivos mecánicos ni elementos o agentes auxiliares de cualquier otro tipo distintos de los que hubieran sido autorizados u homologados explicitamente por el fabricante.

Normativas

El aparato ha sido diseñado para la refrigeración y congelación de alimentos, así como para la preparación de hielo.

Esta unidad combinada frigorífico-congelador está destinada al uso exclusivo en el ámbito doméstico. En caso de utilizarla para fines industriales, deberán tenerse en cuenta las correspondientes normas y disposiciones.

El aparato cumple las «Normas alemanas de prevención de accidentes provocados por equipos e instalaciones frigorificas VBG 20».

Este aparato cumple estrictamente lo dispuesto en las normativas de seguridad vigentes para electrodomésticos.

La estanqueidad del circuito de refrigeración viene verificada de fábrica.

Prestar atención a la temperatura del entorno

En función de la clase climática a la que pertenezca cada aparato (véase al respecto la placa de características del mismo), éste puede trabajar bajo los siguientes márgenes de temperatura del entorno: (La placa de características del aparato se encuentra en el lateral inferior izquierdo. Figura 16)

Clase Temperatura del entorno climática de ... hasta

SN +10 °C hasta 32 °C

N +16 °C hasta 32 °C

ST +18 °C hasta 38 °C

T +18 °C hasta 43 °C

En caso de descender la temperatura ambiente por debajo del margen de temperatura inferior reseñado, la temperatura en el interior del frigorífico desciende en exceso (demasiado frio). En caso de superar la temperatura del entomo los márgenes de temperatura superiores, la temperatura en el interior del compartimento de congelación aumenta en exceso (demasiado calor).

En caso de bajar la temperatura ambiente por debajo del valor seleccionado para el frigorífico, el interior del frigorífico alcanza la misma temperatura que la temperatura del entorno.

En caso de registrarse temperaturas del entorno inferiores a los +10 °C, pueden producirse perturbaciones en la función automática de descongelación.

Emplazamiento de la unidad

Lugar de emplazamiento

El lugar más adecuado para el emplazamiento de la unidad combinada es una habitación seca, dotada de una buena ventilación. Recuerde además que el aparato no debe instalarse de forma que reciba directamente los rayos del sol, ni encontrarse tampoco próximo a focos activos de calor tales como cocinas, calefacciones, etc. No obstante, si esto último fuera inevitable, se habrá de proteger la unidad con un panel aislante adecuado, o bien observar las siguientes distancias mínimas de separación con respecto a la fuente de calor en cuestión:

Cocinas eléctricas, 3 cm Cocinas de gas-oil o de carbón, 30 cm

En caso de instalar el aparato junto a otro aparato de refrigeración o congelación, deberá observarse una distancia mínima de separación lateral de 2 cm, a fin de evitar la formación de agua de condensación.

El aparato tiene que encontrarse firme-mente asentado sobre una superficie lisa y llana. Las irregularidades del suelo pueden compensarse mediante los soportes roscados delanteros (Fig.

17). Los dos rodillos traseros facilitan la colocación del aparato en su emplazamiento definitivo.

Cambio del sentido de apertura de la puerta

Ejecutar las operaciones necesarias según el orden de los números (Fig. 13).

Conexión eléctrica

Conectar la unidad a una red eléctrica de corriente alterna de 220-240 V/50 Hz a través de una toma de corriente instalada reglamentariamente y provista de puesta a tierra. La toma de corriente debe estar protegida con un fusible de 10 amperios como mínimo.

En los aparatos destinados a países fuera del continente europeo deberá verificarse si los valores de la tensión de conexión y el tipo de corriente que figuran en la placa de características del aparato coinciden con los de la red nacional. La placa de características del aparato se encuentra en el lateral inferior izquierdo del frigorífico (Fig. 15).

En caso de que fuera necesario sustituir el cable de conexión a la red eléctrica del aparato, esto sólo deberá ser ejecutado por un técnico especializado de la marca.

¡Atención! No conectar el aparato en ningún caso a conectores electrónicos para ahorro energético (por ejemplo Sava Plug, etc.) ni tampoco a rectificadores inversos que transforman la corriente continua en corriente alterna de 230 V (por ejemplo instalaciones de energía solar, redes eléctricas de buques).

Ventilación

Figura 3

El aire recalentado en la pared posterior del aparato debe poder escapar libremente. De lo contrario, el aparato tendrá que aumentar su rendimiento, provocando un consumo de energía eléctrica elevado o inútil. Por esta razón habrá que prestar particular atención a que las aberturas de ventilación y aireación no estén nunca obstruidas.

Tras el transporte ...

Antes de conectar el aparato por vez primera deberá dejarlo reposar en posición vertical durante aprox. 1/2 hora.

Familiarizándose con la unidad

Antes de leer estas instrucciones, despliegue las últimas páginas con las ilustraciones.

Las presentes Instrucciones de servicio son válidas para diferentes modelos de aparato; por ello puede ser posible que se describan detalles y características de equipamiento que no concuerdan con las de su aparato concreto.

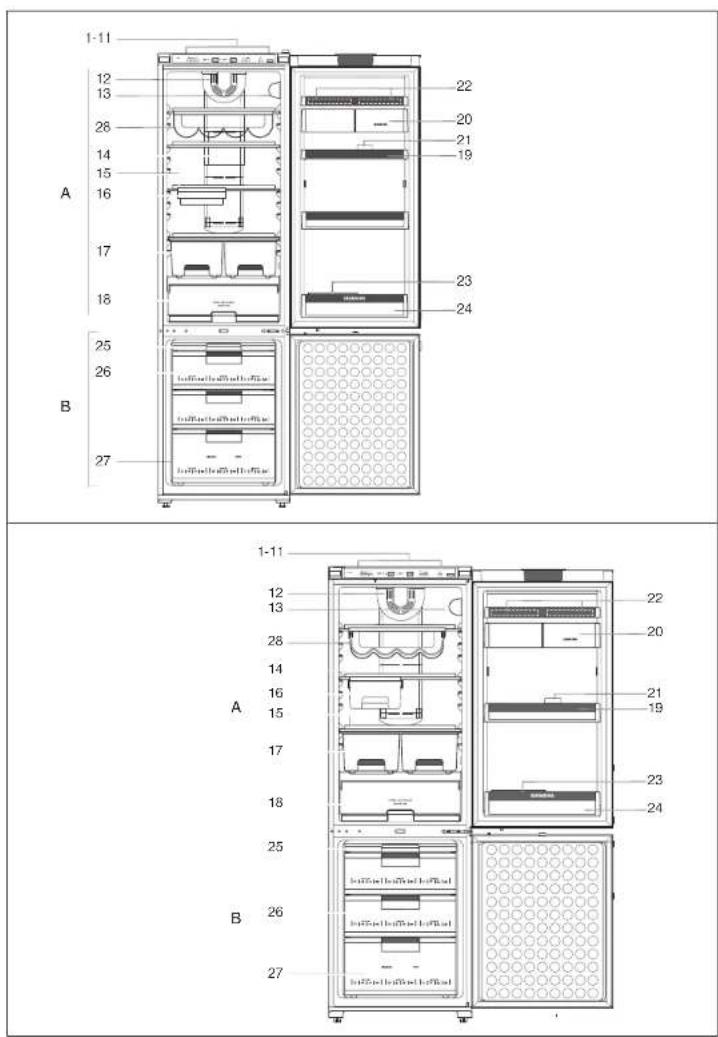

Vista general

Figura 1

1-11 Cuadro de mandos

12 Rejillas de salida del aire

13 Iluminación interior

14 Sistema «Multiflow» para distribución del aire frío

15 Bandejas

16 Cajón para guardar los tarros de yogur

17 Cajón para la verdura

18 Compartimento "Chiller"

19 Estante para tarros y latas pequeñas

mantequilla y el queso

*21 Separador

22 Elemento portahuevos

23 Barandilla del botellero

24 Botellero

25 Bandeja congeladora

26 Cajón de congelación

27 Calendario de congelación

28 Bandeja potabotellas

A Frigorifico

B Compartimento de congelación

Cuadro de mandos (Descripción breve)

Figura ②

1 Tecla

Interruptor principal de conexión y

desconexión del aparato

2 Tecla «Super» para conexión/desconexión de la opción de «Enfriamiento ultrarrápido» activa la máxima potencia de enfriamiento del compartimento frigorífico

3 Tecla de regulación de la temperatura en el interior del compartimento frigorífico más alta (más calor), más baja (más frío)

4 Pantalla de visualización

«Temperatura ajustada en el compartimento frigorífico»

5 Piloto de aviso «Super» de la función de enfriamiento ultrarrápido del compartimento frigorífico

6 Piloto de aviso «Super» de la función de congelación ultrarrápida del compartimento de congelación

7 Pantalla de visualización

a) «Temperatura ajustada en el compartimento de congelación»

b) «Temperatura más elevada en el

compartimento de congelación»

c) Indicación "AL" (Alarma)

8 Piloto «Alarma»

9 Teclas de regulación de la temperatura en el compartimento de congelación más alta (más calor), más baja (más frio)

10 Tecla «Super» para conexión y desconexión de la opción «Congelación ultrarrápida» activa la máxima potencia de congelación del compartimiento de congelación

11 Tecla "alarm" hacia de desconexión de la alarma acústica

a) desactiva la señal acústica de alarma

b) señala la temperatura más elevada que se ha registrado en el compartimento de congelación (sólo en caso de destellar la pantalla de visualización 9)

* no disponible en todos los modelos

Familiarizándose con la unidad

Gracias a la acción del sistema automático "No-frost", el congelador permanece libre de hielo, no siendo, pues, necesario efectuar su descongelación o descarchado.

Funcionamiento:

Los alimentos son congelados mediante el aire refrigerado.

Un evaporador instalado en el sistema «No-frost» refrigera el aire. Un ventilador se encarga de hacer circular el aire frio. Un segundo ventilador se encarga de asegurar la circulación del aire en el interior del frigorífico. La humedad contenida en el aire se precipita en el evaporador. El evaporador es descongelado automáticamente en caso necesario.

El agua de descongelación es transportada hasta el grupo frigorífico, donde se evapora. El interior del congelador y los alimentos quedan libres de hielo.

Función de los elementos de mando y control

Fig. ②

1 Tecla

Interruptor principal para la conexión y desconexión de todo el aparato.

2 Tecla «Super» para el compartimento frigorífico

Sirve para conectar y desconectar la función de enfriamiento ultranrápido. La activación de la misma se indica a través de la iluminación de la indicación «SU» 4 y la iluminación del piloto 5 (color naranja). Mediante esta función se enfria el compartimento frigorífico durante 6 horas hasta alcanzar la temperatura más baja posible, conmutando a continuación a la temperatura ajustada con anterioridad a la activación de la opción.

La función de enfriamiento ultrarrápido se selecciona en caso de

- introducir grandes cantidades de alimentos frescos en el compartimento frigorífico

- desear enfriar rápidamente bebidas

3 Tecla de regulación de la temperatura en el interior del compartimento frigorífico (La temperatura en el interior del compartimento frigorífico se puede ajustar de +2 °C hasta +8 °C).

Pulsar la tecla constante o repetidamente, hasta aparecer en la pantalla de visualización la temperatura que se desea ajustar. El valor últimamente ajustado es memorizado por el sistema. (La temperatura ajustada es mostrada de manera correlativa de +8 °C hasta +2 °C. Tras mostrar +2 °C, vuelve a seolar +8 °C).

4 Pantalla de visualización de la temperatura para el compartimento frigorífico Posee dos funciones:

a) Temperatura ajustada en el compartimento frigorífico

b) Piloto de aviso «SU» (enfriamiento ultrarrápido)

Tras pulsar la tecla «Super» 2 se ilumina el piloto «SU».

5 Piloto de aviso «Enfriamiento ultrarrápido» del compartimento frigorífico Se ilumina al activar el enfriamiento ultrarrápido.

Familiarizándose con la unidad

6 Piloto de aviso «Congelación ultrarrápida» del compartimento de congelación Se ilumina al activar la congelación ultrarrápida.

7 Pantalla de visualización de la temperatura para el compartimento de congelación Posee tres funciones:

a) Temperatura ajustada en el compartimento de congelación

b) Indicación «AL» (Alarma) Se muestra en pantalla al registrarse en el interior del compartimento de congelación una temperatura demasiado elevada (calor).

c) «Temperatura más elevada» en el compartimento de congelación En caso de destellar el piloto de aviso «AL» 7, la temperatura en el interior del compartimento de congelación es demasiado elevada o lo ha sido en algún momento, debido a un corte en el suministro de corriente eléctrica o una avería del aparato. Tras pulsar la tecla de desactivación de la alarma, se muestra en la pantalla de visualización 7 durante cinco segundos la temperatura más elevada (valor) registrada en el compartimento de congelación, borrándose a continuación dicho valor – en la pantalla de visualización 7 se muestra la indicación «AL» (Alarma) sin destellar.

8 Piloto «Alarma» En caso de detectarse una temperatura excesivamente elevada en el compartimento de congelación, el piloto se ilumina al mismo tiempo que se emite una seoal acústica. El piloto se apaga tan pronto como el compartimiento de congelación ha alcanzado su temperatura de servicio normal.

9 Tecla de regulación de la temperatura en el compartimento de congelación Pulsar repetida o continuamente las teclas de ajuste de la temperatura hasta que en la pantalla aparezca la temperatura deseada. El valor últimamente ajustado es memorizado por el sistema. (La temperatura ajustada es mostrada de manera correlativa de -16 °C hasta -26 °C. Tras mostrar -26 °C, vuelve a seoalar -16 °C).

Advertencia

La indicación «AL» (Fig. 2/7) aparece en pantalla cuando la temperatura en el interior del compartimento de congelación es demasiado

elevada debido a un corte en el suministro de corriente eléctrica o una avería del aparato. Pulsando la tecla de ajuste de la temperatura 9 se puede ajustar la temperatura. La temperatura ajustada aparece en pantalla durante cinco segundos, volviendo a mostrarse a continuación la indicación «AL». La temperatura ajustada aparece en pantalla tan pronto como el compartimento de congelación ha alcanzado la temperatura ajustada.

10 Tecla «super»

Sirve para activar y desactivar la función «congelación ultrarrápida». La activación de la misma se indica a través de la iluminación de la indicación «SU» 7 y la iluminación del piloto 6 (color naranja). Con esta función se pueden congelar simultáneamente grandes cantidades de alimentos. Para ello hay que activar la función 24 horas antes de introducir los alimentos frescos en el congelador.

Al estar activada esta función, el grupo frigorífico funciona continuamente, alcanzándose en el interior del compartimento de congelación unas temperaturas muy bajas (gran frío).

11 Desactiva la "alarm"ística.

La alarma acústica se activa en caso de registrarse en el interior del compartimento de congelación una temperatura demasiado elevada y los productos congelados almacenados en el mismo corren peligro de deteriorarse a causa de la temperatura excesivamente elevada que reina en el congelador. (Al mismo tiempo destella la pantalla de visualización 9).

La alarma acústica puede activarse, sin significar por ello ningún peligro de deterioro inmediato de los alimentos

- al poner en marcha el aparato

- al introducir alimentos frescos en el congelador sin haber activado la función de congelación ultrarrápida «super»

- al permanecer abierta la puerta del congelador durante un tiempo prolongado

Una vez que el sonido de alarma ha sido desactivado y el congelador ha alcanzado su temperatura de servicio normal, la alarma acástica recupera automáticamente su estado inicial.

es

es

Conexión del aparato y selección de la temperatura

Figura 2

- Introducir el enchufe del aparato en la toma de corriente.

●Al pulsar la tecla se produce una seoal acústica de confirmación.

●Pulsar el interruptor principal 1 Se activa la seoal acústica de aviso, las indicaciones de la temperatura del compartimento frigorífico (4°C) 4 y «Alarma» 8 se iluminan. La indicación «AL» (Alarma) 7 destalla.

●Pulsar la tecla 1

Pulsar la tecla de desconexión de la alarma 11. Se desactiva la alarma acústica y en la pantalla de visualización 7 se muestra durante cinco segundos la temperatura más elevada (calor) registrada. La indicación «AL» 7 deja de destellar. El aparato está en funcionamiento.

●Ajustar la temperatura del compartimento

de congelación Pulsar repetida o continuamente la tocla de ajuste de la temperatura 9 hasta que en la pantalla aparezca la temperatura desoada. El valor últimamente ajustado es memorizado por el sistema. (La temperatura ajustada es mostrada de manera correlativa de -16 °C hasta -26 °C. Tras mostrar -26 °C, vuelve a seolar -16 °C. Se aconseja ajustar en el compartimento de congelación una temperatura de -20 °C.

Advertencia

La indicación «AL» aparece en la pantalla de visualización 7 cuando la temperatura en el interior del compartimento de congelación es demasiado elevada debido a un corte en el suministro de corriente eléctrica o una averla del aparato. Pulsando la tecla de ajuste de la temperatura 9 se puede ajustar la temperatura del compartimento de congelación. La temperatura ajustada aparece en la pantalla de visualización 7 durante cinco segundos, volviendo a mostrarse a continuación la indicación «AL». La temperatura ajustada aparece en la pantalla de visualización 7 tan pronto como el compartimento de congelación ha alcanzado la temperatura ajustada.

●Ajustar la temperatura interior del compartimento frigorífico

Pulsar repetida o continuamente la tecla de ajuste «3» hasta que en la pantalla aparezca la temperatura deseada. El valor últimamente ajustado es memorizado por el sistema. (La temperatura ajustada es mostrada de manera correlativa de +8 °C hasta +2 °C. Tras mostrar +2 °C, vuelve a seolar +8 °C). Se aconseja ajustar en el compartimento frigorífico una temperatura de +4 °C.

Advertencias de carácter general

●La temperatura en el interior del frigorífico es influida por

• el número de veces que se abre la puerta
• la cantidad y la temperatura de los alimentos frescos introducidos en el compartimento de congelación y en el frigorífico
• los valores de la temperatura ambiente
• la temperatura ajustada en el compartimento de congelación o la activación de la función de congelación ultrarrápida «Superfrio».

- Los lados frontales del cuerpo del aparato son calentados ligeramente. De este modo se impide la formación de agua de condensación en la zona de la junta de la puerta.

Desconexión y paro del aparato

Desconectar el aparato

Pulsar el interruptor principal (Fig. 2/1). El aparato queda desconectado.

Paro del aparato

En caso de largos periodos de inactividad de la unidad: Pulsar el interruptor principal (Fig. 2/1). Limpiar el aparato. Dejar las puertas abiertas.

Colocación de alimentos

Puntos a tener en cuenta al colocar los alimentos en el aparato

●Dejar enfriar los alimentos o bebidas calientes hasta temperaturas ambientes antes de introducirlos en la unidad.
●Colocar los alimentos empaquetados o bien cubiertos en la unidad. De este modo se evita que los alimentos de deshidraten, descoloren o pierdan su valor nutritivo y aroma. Además se evita la mezcla de olores y sabores. Las verduras, frutas y hortalizas se pueden guardar en los cajones para las verduras, sin necesidad de envolverlas.
- No permitir que las grasas y aceites entren en contacto con los elementos de plástico del interior del frigorífico o la junta de la puerta. El plástico y la junta de goma son materiales muy susceptibles a la porosidad.
- No guardar ni almacenar materias explosivas en el interior de la unidad. Tenga presente que las bebidas con un alto grado de alcohol necesitan envases con cierre hemético; además se deberán colocar siempre en posición vertical. - ¡Peligro de explosión!
- No guardar en el compartimento de congelación botellas ni tarros o latas que contengan líquidos, particularmente bebidas gaseosas. ¡Las botellas y latas pueden estallar!

Ejemplo de la disposición de los accesorios en la unidad

Fig. 1

Frigorífico (A)

Colocar sobre las bandejas (15), de arriba hacia abajo, pan y bollería, platos cocinados, productos lácteos.

En el compartimento (16), guardar el queso, el embutido y los tarros de yogur.

En el cajón para la verdura (17), verduras y hortalizas, frutas y lechugas.

En el estante (19), pequeñas botellas, latas.

En el compartimento (20), mantequilla y queso.

En el estante (24), las botellas grandes.

Colocación de alimentos

Compartimento de congelación (B)

En la bandeja congeladora (25), guardar alimentos congelados de pequeño tamaño.

En los cajones de congelación superiores (26), conservar alimentos congelados.

El equipo interior del frigorífico

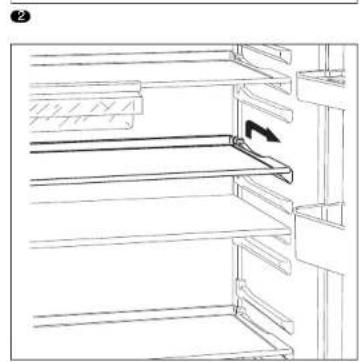

Las bandejas del frigorífico se pueden cambiar de sitio y posición estando abierta la puerta del aparato en un ángulo de 90°: Desplazar para ello las bandejas hacia adelante, inclinarlas hacia abajo, retirarlas de su emplazamiento y colocarlas en la nueva posición (Fig. 21).

* Bandeja portabotellas

En las cavidades de la misma se pueden colocar y apilar las botellas (Fig. 5,19).

Compartimento "Chiller" (Fig. 11)

Desplazar el fondo del compartimento hacia adelante: La trampilla se abre.

Desplazar el fondo del compartimento hacia adelante: La trampilla se abre.

En el compartimento fresco especial «Chiller» reinan unas temperaturas inferiores a las del frigorífico, pudiendo alcanzar hasta valores por debajo de los 0°C. Es el lugar ideal para guardar pescado, carne o embutido.

¡No guardar en este compartimento lechugas, verduras u otros alimentos sensibles a las bajas temperaturas!

* El compartimento pequeño se puede extraer de su posición para retirar o introducir los productos o tarros (Fig. 9, 6).

Los portahuevos pueden colocarse en posición vertical dentro de los compartimentos en los que se encuentran, colocándose en ellos tubos, latas pequeñas, etc.

Con objeto de evitar que las botellas vuelquen al abrir y cerrar la puerta, pueden asegurarse con la barandilla protectora (Fig. 10/A).

Todos los soportes y estantes de la cara interior de la puerta pueden extraerse de su posición para limpiarlos.

Para extraerlos deberán levantarse primero. (Fig. 8/A).

* No disponible en todos los modelos

Congelar y guardar los alimentos

Puntos a tener en cuenta al comprar alimentos ultracongelados

- Prestar atención a que la envoltura del alimento o producto congelado no presente ningún tipo de daño.

- Verifique la fecha de caducidad de los alimentos. Cerciórese de que ésta no ha vencido.

- La indicación de la temperatura del congelador del establecimiento en donde adquiera los alimentos deberá señalar un valor mínimo de -18^ C.

●Al hacer la compra, recuerde que conviene adquirir los alimentos congelados en el último momento. Procure transportarlos directamente a casa envueitos en un papel de periódico o en una bolsa isotérmica. Una vez en el hogar, deberá colocarlos inmediatamente en el compartimento de congelación.

Congelar alimentos frescos en casa

Si decide congelar usted mismo los alimentos, utilice únicamente alimentos frescos y en perfectas condiciones.

Alimentos adecuados para la congelación Cames y fiambres, aves y caza, pescado, legumbres, verduras y hortalizas, hierbas aromaticas, fruta, pan, bollería y reposteria, pizza, platos cocinados, restos de comidas, yemas y claras de huevos.

Alimentos que no deben congelarse

Huevos enteros en su cáscara, nata fresca acidulada y mahonesa, lechugas, rábanos, rábanos picantes y cebollas.

Blanqueado (escaldado) de verduras, frutas y legumbres

En el caso de las verduras, frutas y legumbres es importante blanquearlas (escaldarlas) antes de su congelación, para que su sabor, aroma o color no se deteriore, no pierdan tampoco su valor nutritivo y conserven al máximo su contenido de vitamina «C». (Las frutas y verduras se blanquean sumergiéndolas unos momentos en agua hirviendo - Más detalles sobre este método podrán hallarse en cualquier libro o manual de cocina que trate los aspectos de la congelación de alimentos y en donde se describa el método del blanqueado.)

Congelar y guardar los alimentos

Envasado de los alimentos

Envasar los alimentos en porciones (paquetes) adecuadas al tamaño de las necesidades normales de su hogar. Los paquetes de verduras y fruta no deberán pesar más de 1 kg, los de carne pueden llegar hasta 2,5 kg. Las porciones de menor tamaño se congelan con mayor rapidez, quedando así completamente preservada la calidad al descongelar el producto y prepararlo. Envasar los alimentos heméticamente para que no se deshidraten o pierdan su sabor.

Materiales indicados para el envasado de los alimentos

Láminas de plástico, bolsitas y láminas de polietileno, papel de aluminio, cajitas y envases específicos para la congelación de alimentos. Todos estos productos y materiales se pueden adquirir en la mayoría de los supermercados, grandes almacenes o en el comercio especializado.

Materiales no apropiados para el envasado de alimentos

Papel de empaquetar, papel apergaminado, celofán, bolsas de la basura y bolsitas de plástico de la compra ya usadas.

Introducir los alimentos en la envoltura prevista a dicho efecto, procurando eliminar todo el aire que pudiera haber en el envase. Cerrarlo herméticamente.

Materiales apropiados para el cierre de los envases

Gornitas, clips de plástico, bramante, cinta adhesiva incongelable, etc. Las bolsitas o láminas de plástico de polietileno se pueden termosellar con una soldadora de plásticos.

Antes de introducir los alimentos en el congelador, marcar claramente los envases, indicando su contenido y la fecha de congelación.

Capacidad máxima de congelación

Para que los alimentos conserven su valor nutritivo, vitaminas y buen aspecto hay que congelar el centro lo más rápidamente posible. Por esta razón no deberá superarse la máxima capacidad de congelación del aparato.

Las siguientes cantidades de alimentos frescos pueden congelarse en el cajón de congelación superior en el curso de 24 horas:

En los modelos con 70 cm de anchura: máx. 12 kg.

En los modelos con 60 cm de anchura: máx. 9 kg. Procurar que los alimentos congelados que ya hubiera en su congelador no entren en contacto con los alimentos frescos que se desean congelar.

Dejar enfriar los alimentos o bebidas calientes hasta temperaturas ambientes antes de introducirlos en el congelador.

Las indicaciones sobre la maxima capacidad de congelación según las normas más actuales figuran en la placa del aparato (Figura 16).

Función «Enfriamiento ultrarrápido»

Activar la función de enfriamiento ultrarrápido 3-4 horas antes de salir a realizar la compra de los alimentos o, a más tardar, al colocar los alimentos en el compartimento frigorífico. Para activar la función de enfriamiento ultrarrápido del compartimento frigorífico basta con pulsar la tecla «Super» (Fig. 2-2). La activación de la misma se indica a través de la iluminación de la indicación «SI» (Fig. 2-4) y el piloto de aviso «Super».

(Fig. 2/5). Mediante esta función se enfría el compartimento frigorífico durante 6 horas hasta alcanzar la temperatura más baja posible, conmutando a continuación a la temperatura ajustada con anterioridad a la activación de la opción.

Congelación ultrarrápida («Superfrío»)

En caso de guardar productos ya congelados en el congelador, deberá activarse la opción «Superfrio» varias horas antes de colocar los alimentos frescos en el congelador.

En general basta activar dicha opción con 4-6 horas de antelación. Si se desea aprovechar la capacidad máxima de congelación, se necesitarán 24 horas. Pequeñas cantidades de alimentos (hasta 2 kg) se pueden congelar sin necesidad de activar la congelación ultrarrápida. Para activar la función «Congelación ultrarrápida», basta con pulsar la tecla «Super» (Fig. 12/10).

La activación de la misma se indica a través de la iluminación de la indicación «SU» (Fig. 2/7) y el piloto de aviso «Super» (Fig. 2/6). Activando esta función se alcanzan en el interior del compartimento de congelación unas temperaturas muy bajas (gran frío). La función de congelación ultrarrápida «Super» se desactiva automáticamente pasadas unas 52 horas tras su activación.

Congelar y guardar los alimentos Limpieza de la unidad

Conservación de alimentos

Con objeto de no obstaculizar la circulación del aire en el interior del aparato, hay que cerciorarse siempre de que todos los cajones de congelación se encuentren introducidos hasta el tope en el compartimento de congelación.

Calendario de congelación

Fig. 13

Para evitar pérdidas de calidad y valor nutritivo de los alimentos congelados, es necesario consumirlos antes de que caduque su plazo máximo de conservación. El plazo de conservación varia en función del tipo del alimento congelado. Las cifras que figuran junto a los símbolos señalan, en meses, el plazo de conservación admisible para los diferentes productos. En el caso de productos ultracongelados deberá observarse la fecha de congelación del producto o su fecha de caducidad.

Bandeja congeladora

Figura 14

Esta bandeja es particularmente apropiada para guardar las cubiteras, así como para congelar individualmente bayas, trozos de frutas, hierbas finas y verduras.

Para congelar los alimentos individualmente, colocarlos en la bandeja congeladora, distribuyéndolos uniformemente sobre la misma y dejarlos congelar durante unas 10–12 horas. Guardarlos a continuación en bolsas o recipientes adecuados.

Para descongelarios, extender los alimentos individualmente uno junto al otro.

Descongelación de alimentos

Según el tipo y la naturaleza de su uso, se puede elegir entre los siguientes procedimientos:

Temperatura ambiente,

En el frigorífico,

En un horno eléctrico,

Con/sin calentador de aire,

Con homo microondas.

Los alimentos que se hayan descongelado o hayan empezado a descongelarse, se podrán volver a congelar teniendo en cuenta lo siguiente: En caso de las carnes y los pescados, sólo podrán volverse a congelar si no han permanecido más de un día, en caso de otros productos, tres días, expuestos a una temperatura superior a los +3°C

De lo contrario, verificar si el aroma, aspecto y color de los alimentos son satisfactorios. Si no se constata ninguna alteración, asar, freir, hervir o preparar con ellos platos cocinados, antes de volver a congelarios.

En este caso no se deberá agotar al máximo el tiempo de caducidad de los productos.

Preparación de cubitos de hielo

Figura 12

Llenar 34 partes de la cubitera de hielo con agua. Colocarla sobre la rejilla de un compartimento de congelación previa.

Para retirar los cubitos de hielo de la cubitera, doblar ésta ligeramente.

Los cubitos de hielo se pueden guardar en el recipiente correspondiente (en caso de figurar en el equipo del aparato).

La cubetera sirve en este caso de tapa para el recipiente para los cubitos de hielo.

Antes de realizar cualquier trabajo de limpieza, extraer el enchufe del aparato de la toma de corriente de la red o desconectar el fusible.

No utilizar ningún tipo de limpiadora de vapor. El vapor caliente podría dañar las superficies del aparato o su instalación eléctrica. ¡La seguridad eléctrica de su aparato podría resultar seriamente afectada! - ¡Peligro de descargas eléctricas!

Téngase presente que el agua empleada en la limpieza del aparato no debe penetrar en el cuadro de mandos ni entrar en contacto con la ilumina- ción. A excepción de la junta de la puerta, podrá emplearse agua tibia con algo de detergente desinfectante, como por ejemplo un lavavajillas manual suave. En ningún caso deberán emplearse arenilla, agentes frotadores o limpiadores con ácidos o disolventes químicos.

La junta de la puerta, por su parte, se limpiará sólo con agua clara, secándola bien a continuación.

Asimismo deberá limpiarse, en caso de que fuera posible, cada dos años el intercambiador de calor (rejilla negra) que se encuentra en la parte posterior del aparato, con ayuda de un pincel o un aspirador doméstico. Esto contribuye a preservar toda la potencia y rendimiento de su unidad congeladora. Además, reduce el consumo de corriente eléctrica.

\*Consejos importantes para la limpieza de las superficies de acero inoxidable

El equipo de serie del aparato incluye una botella de prueba del agente de conservación «Chromol».

CON OBJETO DE PRESERVAR DE MANERA DURADERA EL ATRACTIVO DISEÑO DE SU APARATO, DEBERÁ TRATAR LAS SUPERFICIES DE ACERO INOXIDABLE DEL MISMO INMEDIATAMENTE DESPUÉS DE SU INSTALACIÓN CON EL AGENTE CONSERVANTE LÍQUIDO «CHROMOL». REPITA LA OPERACIÓN CON REGULARIDAD.

Este producto se puede adquirir en el comercio especializado bajo la denominación «Chromol», o bien directamente en el Servicio de Asistencia Técnica Oficial de la marca.

Referencia 310359: Botella pulverizadora de 500

Con objeto de no ocasionar daños en las superficies de acero inoxidable, no deberán usarse agentes ni productos que puedan ocasionar rasguños, como por esponjas abrasivas, ni tampoco cepillos metálicos, objetos puntiagudos o agentes abrasivos.

No usar agentes lavavajillas, detergentes que contengan cloro, detergentes agresivos como por ejemplo sprays para descongelación, sprays para homos, disolventes o agentes quitamanchas, para eliminar las manchas.

Para eliminar las manchas resistentes de las superficies de acero inoxidable que no pudieran eliminarse con «Chromol», deberá emplearse el detergente «Wiener Kalk» (carbonato cálcico de magnesio), número de pedido 417980, que puede adquirirse en el comercio especializado o a través del Servicio de Asistencia Técnica.

¡Atención!

¡Guardar fuera del alcance de los nicos! No utilizar nunca sobre superficies que puedan entrar en contacto con alimentos. No utilizar sobre superficies calientes.

Contiene hidrocarburos alifáticos, aceites y compuestos aromáticos.

* No disponible en todos los modelos

Consejos prácticos para ahorrar energía eléctrica

●Emplazar el aparato en una habitación seca y fresca, dotada de una buena ventilación. Recuerde además que el aparato no debe instalarse de forma que reciba directamente los rayos del sol, ni encontrarse tampoco próximo a un foco activo de calor tal como cocinas, calefacciones, etc.
- Prestar atención a que las aberturas de ventilación y aireación no estén nunca obstruidas.
●Dejar enfriar los alimentos o bebidas calientes hasta temperaturas ambientes antes de introducirlos en la frigorífico o congelador.
- Descongelar los productos congelados fuera del compartimento de congelación, por ejemplo en el frigorífico. De este modo se aprovecha el frio acumulado en el alimento para refrigerar los alimentos frescos del frigorífico.
●Al introducir o retirar alimentos del compartimento de congelación, procurar no mantener abierta la puerta durante demasiado tiempo. Cuanto menos tiempo esté abierta la puerta, menos escarcha o hielo se forma en las rejillas congeladoras.
●Limpiar cada dos años el intercambiador de calor (rejilla negra) que se encuentra en la parte posterior del aparato.

Advertencias sobre los ruidos de funcionamiento del aparato

Ruidos de funcionamiento del aparato

Con objeto de mantener constante la temperatura en el interior de su frigorífico, el compresor se conecta de tiempo en tiempo. Esto origina unos ruidos que se deben a razones técnicas. Tan pronto como el aparato ha alcanzado la temperatura de servicio, la intensidad de estos ruidos disminuye sensiblemente.

Unos ruidos como de murmullos sordos son inevitables durante el funcionamiento del compresor. Pueden aumentar brevemente de intensidad al conectarse el motor (compresor) del aparato.

Los ruidos en forma de gorgoteo se producen al penetrar el líquido refrigerante en los tubos delgados una vez que ha entrado en funcionamiento el compresor.

Unos breves ruidos en forma de clic sólo se escuchan cuando el termostato conecta y desconecta el compresor.

Unos ruidos en forma de chasquidos pueden surgir ...

- durante el desescarchado automático del aparato - al enfriarse o calentarse el aparato (a causa de las dilatación del material).

En el caso de aparatos aptos para diversas zonas climáticas, así como en las unidades que incorporan el sistema «No-Frost», puede escucharse una especie de murmullo o susurro producido por las corrientes de aire en el interior del aparato.

En caso de alcanzarse un nivel sonoro excesivamente elevado durante el funcionamiento del frigorífico, ello tal vez tenga una fácil solución.

El aparato se encuentra en posición desnivelada Verificar la posición del aparato con ayuda de un nivel de burbuja y nivelarlo con los soportes roscados que incorpora o calzándolo.

En caso de estar el aparato en contacto con muebles u otros aparatos Separarlo de los muebles o aparatos con los que estuviera en contacto.

Los cajones, estantes y soportes oscilan o están agarrotados Revisar los elementos afectados. En caso necesario, volverlos a colocar en su posición correcta.

Las botellas o los recipientes en el aparato entran en contacto mutuo Separar algo las botellas y los recipientes.

Pequeñas averías de fácil arreglo

Hay pequeñas anomalías que no suponen necesariamente la existencia de una avería y, por consiguiente, no requieren la intervención del Servicio de Asistencia Técnica. Con frecuencia se trata de pequeñas anomalías fáciles de subsanar. Para evitar una intervención innecesaria del servicio técnico, compruebe si la avería o el fallo que usted ha constatado se encuentra recogida en los siguientes consejos y advertencias.

De este forma se evitará usted gastos innecesarios, dado que en estos casos, los gastos del técnico no quedan cubiertos por las prestaciones del servicio de garantia.

La pantalla (Fig. 2/4-7) no se ilumina:

Verificar si llega corriente a la unidad. Verificar si el enchufe se asienta correctamente en la toma de corriente y si se ha conectado la unidad.

Si durante la puesta en marcha del aparato aparece destellando en la pantalla de visualización la indicación «E1» (Fig. 2/4): En el interior del frigorífico se registra una temperatura muy elevada (calor). Al cabo de pocos minutos de funcionamiento del aparato, se muestra en pantalla la temperatura ajustada.

Si durante la puesta en marcha del aparato aparece destellando en la pantalla de visualización la indicación «E2» (Fig. 29/7): En el interior del compartimento de congelación se registra una temperatura muy elevada (color). Pocos minutos después de la puesta en marcha del aparato, aparece en pantalla la indicación «AL». La temperatura ajustada aparece en la pantalla de visualización 7 tan pronto como el compartimento de congelación ha alcanzado la temperatura ajustada.

Cuando la iluminación interior del frigorífico no funciona:

• La lámpara está fundida: Extraer el enchufe del aparato de la torna de corriente. Retirar la tapa protectora (Fig. 15/A). Sustituir la lámpara fundida por una nueva del mismo tipo, de 15 W como máximo y 230 V (base E 14).
• El interruptor de la iluminación está agarrotado (Fig. 15/B). Verificar si se puede mover. En caso negativo, avisar al Servicio de Asistencia Técnica.

Cuando la pantalla de visualización (Fig. 2/7) destella, pero la señal acústica no suena En algún momento anterior se produjo una elevación de la temperatura en el interior del compartimento de congelación a causa de un corte o avería en el suministro de la corriente eléctrica.

Tras pulsar la tecla "alarm" 🔍, la pantalla 7 señala durante cinco segundos - sin destellar - la temperatura más elevada (calor) que se ha registrado en el interior del compartimento de congelación. A continuación se borra dicha indicación. La pantalla de visualización 7 muestra la temperatura ajustada sin destellar.

Verificar si el aroma, aspecto y color de los alimentos son satisfactorios. Si no se constata ninguna alteración, asar, freir, hervir o preparar con ellos platos cocinados, antes de volver a congelarlos.

En este caso no se deberá agotar al máximo el tiempo de caducidad de los productos.

Si tras un funcionamiento prolongado del aparato, la indicación «AL» (Fig. 2/7) destella y se activa la alarma acústica:

¡Averia! ¡La temperatura en el interior del compartimento de congelación es demasiado elevada!

Para desactivar la alarma acústica, pulsar la tecla de desconexión de la alarma 11

Possible causa:

• La rejilla de ventilación emplazada en la parte superior o en el zócalo del aparato está obstruida.
• La puerta del compartimento de congelación no está bien cerrada.
• Se han introducido alimentos fresco en el compartimento de congelación sin activar la función de congelación ultrarrápida.
• Se ha introducido una cantidad excesiva de alimentos frescos en el congelador.
• La temperatura del entorno es excesivamente elevada.

es

Pequeñas averías de fácil arreglo

Tras subsanar la causa de la avería, pulsar la tecla de desconexión de la alarma 11. ¿Indicación “AL” deja de destellar. La temperatura ajustada es mostrada en pantalla tan pronto como el compartimento de congelación ha vuelto a alcanzar su temperatura de funcionamiento.

Cuando la puerta del congelador ha permanecido abierta durante largo tiempo y el congelador no alcanza la temperatura ajustada.

En el evaporador se ha formado una capa de hielo tan gruesa que el sistema automático de descongelación no puede eliminarla. En este caso deberán extraerse los alimentos y productos congelados que hubiera en el congelador, envolviéndolos en varias capas de papel de periódico o en una manta y colocarlas en un lugar lo más frío posible.

Desconectar el congelador y dejar la puerta abierta. Al cabo de aproximadamente 12 horas se ha descongelado el hielo. Conectar el aparato o introducir los alimentos nuevamente en el congelador.

Si la averia persistiera y no se pudiera subsanar en función de los consejos y advertencias anteriores, deberá avisarse al Servicio de Asistencia Técnica.

No abra las puertas del congelador inútilmente, a fin de evitar al máximo las pérdidas de frio.

No intentar más reparaciones por propia cuenta. Cualquier trabajo de reparación que afecte la instalación eléctrica deberá ser ejecutado por un técnico especialista del Servicio de Asistencia Técnica.

Servicio de Asistencia Técnica

Placa de características

Fig. 16

En caso de solicitar la intervención del Servicio de Asistencia Técnica, no olvide indicar número de producto (Número E) y el de fabricación (N° FD) de su unidad.

Ambos números se encuentran en la placa de características del aparato, emplazada en el lateral izquierdo interior del frigorífico, junto al cajón para la verdura.

La dirección y el número de teléfono del Servicio de Asistencia Técnica más próximo a su domicilio, figura en la lista de Centros y Delegaciones Postventa o en la guía telefónica de su localidad.

17 Gavetas de legumes

18 Compartimento "Chiller"

Painel de Comandos (resumo)

Fig. ②

1 Tecla Ⓓ Interruptor principal ligar/desligar

À temperatura ambiente, no frigorífico,

Chapa de características

Fig. 16
