Produkttyp	Benzin-Rasenmäher
Marke	Güde
Modell	BL 460 BS Blackline Law
Motor	Briggs & Stratton, 4-Takt
Motorleistung	2,6 kW (3,5 PS)
Hubraum	140 cm³
Schnittbreite	46 cm
Schnitthöhe	25 bis 75 mm, zentral verstellbar
Fangkorbvolumen	60 L
Antriebsart	Selbstfahrend (Hinterradantrieb)
Gänge	1 Vorwärtsgang
Start	Manuell (Seilzugstarter)
Gewicht	28 kg
Abmessungen (L x B x H)	75 x 56 x 45 cm
Chassismaterial	Stahl
Räder	4 Räder, Vorderdurchmesser 18 cm, Hinterdurchmesser 25 cm
Schallleistungspegel (LwA)	96 dB(A)
Vibration (Hand-Arm)	6,9 m/s²
Motorenöltyp	SAE 30
Öltankinhalt	0,6 L
Kraftstofftankinhalt	1,2 L
Kraftstoffart	Bleifreies Benzin 95
Hauptfunktionen	Mähen, Mulchen, Seitenauswurf (optional)
Wartung und Reinigung	Nach jedem Gebrauch reinigen, Öl nach 5 Stunden wechseln, Messer regelmäßig schärfen
Sicherheit	Messerbremse, Sicherheitsbügel (Motorstopp beim Loslassen)
Ersatzteile und Reparierbarkeit	Messer, Luftfilter, Zündkerze, Riemen erhältlich
Garantie	2 Jahre

Häufig gestellte Fragen - BL 460 BS Blackline Law GUDE

Wie starte ich den Rasenmäher Güde BL 460 BS?

Stellen Sie sicher, dass der Tank Benzin enthält und der Ölstand korrekt ist. Betätigen Sie den Sicherheitsbügel und ziehen Sie kräftig am Seilzugstarter. Wenn der Motor nicht anspringt, überprüfen Sie die Zündkerze und den Luftfilter.

Welches Motoröl soll ich für den Rasenmäher BL 460 BS verwenden?

Verwenden Sie ein SAE 30 Öl in Qualität für 4-Takt-Motoren. Die Kapazität beträgt 0,6 Liter. Überprüfen Sie den Ölstand vor jeder Benutzung mit dem Peilstab.

Wie stelle ich die Schnitthöhe ein?

Die Schnitthöhe wird zentral mit einem Hebel eingestellt. Drehen Sie ihn, um die gewünschte Höhe zwischen 25 und 75 mm auszuwählen. Stellen Sie sicher, dass der Mäher beim Einstellen ausgeschaltet ist.

Was tun, wenn der Rasenmäher das Gras nicht gut aufnimmt?

Überprüfen Sie, ob der Fangkorb voll ist und der Grasabweiser richtig sitzt. Reinigen Sie das Mähgehäuse und stellen Sie sicher, dass das Messer geschärft ist. Eine zu niedrige Schnitthöhe kann ebenfalls die Aufnahme verringern.

Wie wechsle ich das Messer des Rasenmähers?

Trennen Sie die Zündkerze, um versehentliches Starten zu vermeiden. Neigen Sie den Mäher zur Seite (Zündkerze nach oben). Lösen Sie die zentrale Schraube des Messers mit einem Schlüssel, ersetzen Sie das Messer und ziehen Sie es fest an. Tragen Sie Schutzhandschuhe.

Wann und wie wechsle ich das Motoröl?

Wechseln Sie das Öl nach den ersten 5 Betriebsstunden, dann alle 25 Stunden oder zu Beginn jeder Saison. Lassen Sie den Motor einige Minuten laufen, um das Öl zu erwärmen, neigen Sie dann den Mäher, um das Öl über die Ablassschraube abzulassen.

Was tun, wenn der Rasenmäher ungewöhnlich vibriert?

Stoppen Sie sofort den Motor. Überprüfen Sie, ob das Messer fest sitzt und nicht beschädigt ist. Ein Ungleichgewicht kann von einem verbogenen Messer oder einem eingeklemmten Gegenstand herrühren. Reinigen Sie das Gehäuse und überprüfen Sie die Lager.

Wie reinige ich den Rasenmäher nach Gebrauch?

Verwenden Sie einen Wasserstrahl mit niedrigem Druck, um das Mähgehäuse und die Räder zu reinigen. Vermeiden Sie, dass Motor und Luftfilter nass werden. Trocknen Sie den Mäher vor dem Einlagern. Fetten Sie die Drehpunkte.

Welche Art von Benzin soll ich für die BL 460 BS verwenden?

Verwenden Sie bleifreies Benzin mit einer Oktanzahl von 95 oder höher. Verwenden Sie kein Benzin mit mehr als 10% Ethanol (E10). Der Tankinhalt beträgt 1,2 Liter.

Der Rasenmäher hat Schwierigkeiten, im hohen Gras voranzukommen, was tun?

Reduzieren Sie die Schnitthöhe schrittweise. Wenn der Mäher selbstfahrend ist, stellen Sie sicher, dass das Zugseil richtig eingestellt ist. Reinigen Sie die Räder und überprüfen Sie, ob der Antriebsriemen abgenutzt ist. Arbeiten Sie mit reduzierter Geschwindigkeit.

BEDIENUNGSANLEITUNG BL 460 BS Blackline Law GUDE

Originalbetriebsanleitung

RASENMAHER

English GB 9

Lesen Sie bitte diese Bedienungsanleitung sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen.

A.V.2

Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten.

[82Kx]	Sie haben technische Fragen? Eine Reklamation? Benötigen Ersatzteile oder eine Bedienungsanleitung?Auf unserer Homepage www.guede.com im Bereich Service helfen wir Ihnen schnell und unbürokratisch weiter. Bitte helfen Sie uns Ihnen zu helfen. Um Ihr Gerät im Reklamationsfall identifizieren zu können benötigen wir die Seriennummer sowie Artikelnummer und Baujahr. Alle diese Daten finden Sie auf dem Typenschild. Um diese Daten stets zur Hand zu haben, tragen Sie diese bitte unten ein.Seriennummer: Artikelnummer: Baujahr:
	Tel.: [phone] / 700-360	Fax: [phone]	E-Mail: [e-mail]

Kennzeichnung:

B1

B2

B3

B4

B5

B6

B7

B8

B1: Vor Inbetriebnahme die Betriebsanleitung und Sicherheitshinweise lesen und beachten.
B2: Gefahr durch fortschleudernde Teile bei laufendem Motor - Sicherheitsabstand einhalten.
B3: Während des Betriebs ausreichend Abstand zum Mähmesser halten.
B4: Explosionsgefahr – Motor nur im ausgeschaltetem Zustand betanken.
B5: Giftige Abgase – Gerät nur im Freien verwenden.
B6: Gehörschutz und Sicherheitsschutzbrille benutzen.
B7: Vor Reparatur-, Wartungs- u. Reinigungsarbeiten Motor abstellen und Zündkerzenstecker ziehen.
B8: Achtung heiße Oberfläche - Verbrennungsgefahr

Bitte beachten Sie unbedingt die separate

Motorenanleitung!!!

Produktsicherheit, Verbote:

Produkt ist mit den einschlägigen Normen der Europäischen Gemeinschaft konform	Geprüfte Sicherheit

Technische Daten:

Hubraum	Leerlaufdrehzahl
Schnitthöhe	Gewicht
Schnittbreite	Fangvolumen

Umweltschutz:

Abfall nicht in die Umwelt sondern fachgerecht entsorgen.		Verpackungsmaterial aus Pappe kann an den dafür vorgesehen Recycling-Stellen abgegeben werden.
Schadhafte und/oder zu entsorgende elektrische oder elektronische Geräte müssen an den dafür vorgesehen Recycling-Stellen abgegeben werden.

Verpackung:

Vor Nässe schützen Packungsorientierung Oben

Technische Daten

RASENMÄHER BLACKLINE BL 460 BS
Motortyp/Hubraum	DOV 4-Takt / 158 ccm
Leerlaufdrehzahl	2700 min
Schnittbreite	460 mm
Fangvolumen	55 l
Tankvolumen	0,8 Liter
Höhenverstellung 10-fach (25 mm-75 mm)
Lärmwertangabe	LWA 96 dB
Vibration ahw 3,634	m/s2 K=1,5
Gewicht	30 kg
Artikelnummer	95315

Lieferumfang und Gerätebeschreibung (Abb. 1)

1. Schiebegriff
2. Luftfilter
3. Zündkerze
4. Auspuff/Schalldämpfer
5. Höhenverstellhebel
6. Fangsack
7. Reversierstarter
8. Typenschild
9. Bremsbügel
10. Antriebshebel
11. Primerpumpe

EG-KONFORMITÄTSERKLÄRUNG

Hiermit erklären wir,

Güde GmbH & Co. KG

Birkichstrasse 6

D-74549 Wolpertshausen

Deutschland

dass die nachfolgend bezeichneten Geräte aufgrund ihrer Konzipierung und Bauart sowie in den von uns in Verkehr gebrachten Ausführungen den einschlägigen, grundlegenden Sicherheits- und Gesundheits-anforderungen der EG-Richtlinien entsprechen.

Bei einer nicht mit uns abgestimmten Änderung der Geräte verliert diese Erklärung ihre Gültigkeit.

Bezeichnung der Geräte:

RASENMÄHER BLACKLINE BL 460 BS

Artikel-Nr:

95315

Einschlägige EG-Richtlinien:

2006/42/EC

2004/108/EC

2000/14/EC & 2005/88/EC

Angewandte harmonisierte Normen:

EN 836/A3:2004

EN ISO 14982:2009

Zertifizierstelle:

TÜV SÜD Product Service GmbH

Ridlerstrasse 65

D-80339 München

Deutschland

Referenznummer:

Z1A 09 11 60822 237

Z2 10 04 60822 280

OR/005514/011

e11*97/68SA*2004/26*0292*02

Datum/Herstellerunterschrift: 08.11.2010

Angaben zum Unterzeichner: Geschäftsführer

Hr.

Technische Dokumentation:

J. Bürkle FBL; QS

Gewährleistung

Die Gewährleistung erstreckt sich ausschließlich auf Mängel, die auf Material- oder Herstellungsfehler zurückzuführen sind. Bei Geltendmachung eines Mangels im Sinne der Gewährleistung ist der original Kaufbeleg mit Verkaufdatum beizufügen.

Von der Gewährleistung ausgeschlossen sind unsachgemäße Anwendungen, wie z. B. Überlastung des Gerätes, Gewaltanwendung, Beschädigungen durch Fremdeinwirkung oder durch Fremdkörper. Nichtbeachtung der Gebrauchs- und Aufbauanleitung und normaler Verschleiß sind ebenfalls von der Gewährleistung ausgeschlossen.

Allgemeine Sicherheitshinweise

Hinweise

WICHTIG: Der Rasenmäher kann Zehen oder Finger abtrennen sowie Gegenstände wegschleudern. Eine Nichtbeachtung der nachfolgend genannten

Sicherheitsvorschriften kann zu schweren Verletzungen führen.

⚠️ WARNING: Um ein versehentliches Starten des Geräts beim Einstellen, beim Transport sowie bei der Wartung zu vermeiden, immer das Kabel der Zündkerze trennen.

⚠️ WARNUNG: Abgase und einzelne Komponenten davon enthalten bzw. emittieren krebserregende oder fruchtschädigende sowie fortpflanzungsstörende Chemikalien.

⚠️ WARNING: Der Dämpfer oder auch andere Motorteile können während des Betriebs extrem heiß werden und auch nach dem Ausschalten des Motors heiß bleiben. Um Verbrennungen zu vermeiden, berühren Sie diese Teile nicht

• Lesen Sie die Bedienungsanleitung sorgfältig durch. Machen Sie sich mit den Bedienelementen und dem richtigen Gebrauch des Gerätes vertraut.
• Halten Sie Hände und Füße von rotierenden Teilen fern. Halten Sie sich stets von der Auswurföffnung fern. Hinweis: die rotierenden Teile nicht berühren.
• Das Gerät sollte nur von verantwortungsbewussten Personen betrieben werden, die mit der Bedienungsanleitung vertraut sind.
• Überprüfen Sie sorgfältig das Gelände, auf dem das Gerät eingesetzt werden soll. Entfernen Sie alle Gegenstände, die von dem Gerät ausgeworfen werden könnten.
• Benutzen Sie den Rasenmäher nicht, wenn Personen (insbesondere Kinder) oder Tiere in unmittelbarer Nähe sind.
• Tragen Sie beim Mähen stets festes Schuhwerk und lange Hosen. Mähen Sie nie barfuss oder in offenen Sandalen.
• Vermeiden Sie eine Rückwärtsbewegung mit dem Mäher, wenn dies nicht unbedingt nötig ist. Blicken Sie vor und bei dem Rückwärtsgehen nach hinten und unten.
• Benutzen Sie den Rasenmäher niemals mit beschädigten oder fehlenden Schutzvorrichtungen, wie z.B. Auswurfklappe und/oder Grasfangkorb.
• Verwenden Sie nur vom Hersteller zugelassenes Zubehör.

• Schalten Sie beim Überqueren von Wegen oder Strassen das Messer aus.

• Schalten Sie den Motor aus, und ziehen Sie den Kerzenstecker ab.

• bevor Sie Blockierungen lösen oder Verstopfungen im Auswurfkanal beseitigen.
• bevor Sie den Rasenmäher überprüfen, reinigen oder Arbeiten an Ihm durchführen.
• Wenn ein Fremdkörper berührt wurde. Überprüfen Sie den Rasenmäher auf Beschädigungen, und beseitigen Sie diese, bevor Sie Ihn erneut in Betrieb nehmen.
• Wenn der Rasenmäher ungewöhnlich stark vibriert (sofort überprüfen)
• Schalten Sie den Motor aus, und warten Sie, bis das Messer vollständig zum Stillstand kommt, bevor Sie den Grasfangsack abnehmen.
• Mähen Sie nur bei Tageslicht oder ausreichender künstlicher Beleuchtung
• Bedienen Sie das Gerät nicht unter Alkohol- oder Drogeneinfluss.
• Mähen Sie niemals in nassem Gras. Achten Sie auf Ihre Fußbewegungen und auf festen Halt am Führungsholm. Führen Sie den Mäher im Schritttempo.
• Lösen Sie vor dem Starten des Motors die Kupplung für den Radantrieb.
• Ersetzen Sie fehlerhafte Schalldämpfer.
• Tragen Sie bei der Arbeit mit dem Rasenmäher stets eine Schutzbrille
• Entfernen Sie Hindernisse wie Steine und Äste.
• Überprüfen Sie das Gelände auf Unebenheiten. In hohem Grass können sich verdeckte Hindernisse befinden.
• Mähen Sie nicht in der Nähe von Abhängen, Gräben oder Böschungen. Sie könnten den Halt oder das Gleichgewicht verlieren.
• Verwenden Sie das Gerät nicht auf extrem steilem Gelände.
• Beachten Sie, dass der Besitzer oder Benutzer für Unfälle oder die Gefährdung anderer Personen sowie für Sachbeschädigungen verantwortlich ist.
• Seien Sie aufmerksam, und schalten Sie den Mäher aus, wenn Kinder in der Nähe sind.
• Mähen Sie quer zum Hang, niemals auf- oder abwärts.
• Gestatten Sie niemals Kindern oder Personen, die mit dieser Bedienungsanleitung nicht vertraut sind, das Gerät zu betreiben. Das Alter des Benutzers kann durch örtliche Bestimmungen begrenzt sein.
• WARNUNG: Benzin ist leicht entflammbar.
• Bewahren Sie Benzin nur in dafür vorgesehenen Behältern auf.
• Füllen Sie den Tank nur im Freien, und rauchen Sie dabei nicht.
• Füllen Sie Benzin ein, bevor Sie den Motor starten. Öffnen Sie niemals bei laufendem oder heißem Motor den Tankverschluss, und füllen Sie kein Benzin ein.
• Starten Sie auf keinen Fall den Motor, wenn Benzin verschüttet wurde. Entfernen Sie das Gerät, und vermeiden Sie die Entstehung von Zündquellen im Bereich des verschütteten Benzins.
• Sorgen Sie für sicheren Austausch der Benzintanks und Behälterverschlüsse.
• Überprüfen Sie vor dem Gebrauch stets Messer, Messerschrauben und Schneidevorrichtung auf Beschädigungen oder Verschleiß. Ersetzen Sie abgenutzte oder beschädigte Messer und Schrauben im Set, damit keine Unwucht entsteht. Führen Sie keine Veränderungen an den Schutzvorrichtungen durch. Überprüfen Sie regelmäßig deren ordnungsgemäßes Funktionieren.

• Halten Sie das Gerät frei von Gras, Laub oder anderen Schmutzablagerungen. Entfernen Sie ausgelaufenes Öl oder Benzin. Lassen Sie den Motor abkühlen, bevor Sie das Gerät in geschlossenen Räumen abstellen.

• Seien Sie besonders vorsichtig, wenn Sie bei Gefälle die Richtung ändern.

• Verstellen Sie niemals bei laufendem Motor die Höhe der Räder.
• Die Grasfangvorrichtung kann durch Verschleiß oder Beschädigung Ihre Funktionsfähigkeit verlieren, wodurch bewegliche Teile freigelegt oder Objekte ausgeworfen werden können. Prüfen Sie die Komponenten regelmäßig und ersetzen Sie diese bei Bedarf mit den vom Hersteller empfohlenen Ersatzteilen.
• Das Rasenmähermesser ist sehr scharf. Verletzungsgefahr! Seien Sie bei der Wartung des Messers besonders vorsichtig, tragen Sie Schutzhandschuhe, oder umwickeln Sie die Klingen.
• Ändern Sie nicht die Grundeinstellung des Motors, und vermeiden Sie ein Überdrehen.
• Seien Sie besonders vorsichtig, wenn Sie den Rasenmäher umkehren oder zu sich heranziehen.
• Halten Sie das Messer an, wenn der Rasenmäher für das Überqueren anderer Flächen als Gras gekippt oder angehoben werden muss, und wenn Sie den Rasenmäher zur Mähfläche hin- und wieder wegtransportieren.
• Lösen Sie alle Messer- und Antriebskupplungen, bevor Sie den Motor starten.
• Starten Sie den Motor gemäß der Bedienungsanleitung, und achten Sie darauf, dass sich Ihre Füße in sicherem Abstand zum Messer befinden.
• Kippen Sie den Rasenmäher beim Starten des Motors nicht, außer wenn dieser zum Starten gekippt werden muss. Kippen Sie den Mäher in diesem Fall nicht mehr als unbedingt nötig, und heben Sie immer die von Ihnen abgewandte Seite an.
• Starten Sie den Motor nicht, wenn Sie vor dem Auswurfrohr stehen.
• Heben oder transportieren Sie den Rasenmäher niemals bei laufendem Motor.
• Verringern Sie die Bremseinstellung beim Ausschalten des Motors. Wenn der Motor mit einem Absperrventil versehen ist, sperren Sie die Benzinzufuhr nach dem Mähen ab.
• Achten Sie immer auf sicheren Stand an Hängen.
• Lassen Sie den Verbrennungsmotor nicht in geschlossenen Räumen laufen, in denen sich gefährliches Kohlenmonoxid sammeln kann.

MONTAGE/VORBEREITUNG

ACHTUNG: Sämtliche Montage- oder Wartungsarbeiten sind unbedingt bei abgeschaltetem Motor vorzunehmen! Lesen Sie die Bedienungsanleitung vollständig durch bevor Sie Ihren neuen Rasenmäher zusammenbauen oder in Betrieb nehmen.

⚠️ WICHTIG: Der Rasenmäher wird ohne Öl und Benzin geliefert.

Den Rasenmäher auspacken

Nehmen Sie den Rasenmäher aus dem Karton heraus und überprüfen Sie, ob in der Verpackung keine losen Teile geblieben sind.

Zusammenbau – Fangsack (Abb. 2) (Abb. 3) (Abb. 4)

1. Nehmen Sie den Fangsack, den zugehörigen Rahmen sowie die Kunststoffeinlage aus der Verpackung. (Abb. 2)

2. Positionieren Sie den Rahmen im Fangsack, achten Sie darauf, dass sich die Lasche am Rahmen außerhalb des Fangsackes befindet. (Abb. 3)

3. Fixieren Sie nun den Fangsack am Rahmen. (Abb. 4)

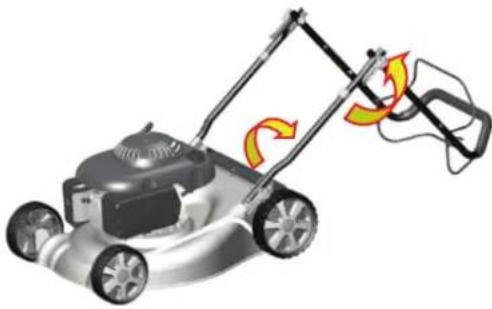

Zusammenbau – Handgriff

WICHTIG: Den Handgriff vorsichtig zerlegen, so dass die Kabel nicht eingeklemmt bzw. beschädigt werden.

1. Den Handgriff so lange anheben, bis er in der Arbeitsstellung einrastet.

2. Schutzverpackung entfernen, den Oberteil des Handgriffs heben und diesen mit dem unteren Teil zusammenbauen. Sicherungsschrauben an beiden Handgriffseiten anziehen.

3. Die Schutzverpackung des Bedienungshandgriffs im oberen Teil entfernen.

Bremsbügel (9) - beim Start ist dieser in Richtung Handgriff zu drücken. Beim Motorabstellen ist dieser Hebel loszulassen.

Antriebshebel (10) wird benutzt, wenn sich der Rasenmäher nach vorne bewegen soll.

Einsatzbereiche

Mähen und sammeln

Gras wird im Grasfangsack gesammelt. (feuchtes und Nasses Gras reduziert die Füllleistung in dem Grasfangsack.) Zur Befestigung des Fangkorbes am Mäher, heben Sie die Abdeckplatte an und hängen Sie den Fangkorb ein.

Mähen (ohne Grasfangsack)

Gemähtes Gras wird in Streifen abgelegt.

ANTRIEBSBETÄTIGUNG

Das selbstfahrende Laufwerk wird nachfolgend betätigt: Drücken Sie den Bremsbügel (9) gegen den Handgriff und parallel dazu den Antriebshebel (10) gegen den Handgriff. Die Vorwärtsbewegung wird durch Loslassen des Antriebhebels (10) gestoppt.

EINSTELLUNG DER SCHNITTHÖHE

Je nach gewünschter Schnitthöhe sind die Räder in der Höhe zu verstellen. Stellen Sie die Schnitthöhe mit Hilfe des Höhenverstellungshebels (8) Ihrem Wunsch entsprechend ein. Für die meisten Rasenmäher ist die Mittellage die günstigste.

BETANKEN MIT KRAFTSTOFF (Benzin bleifrei)

Der Kraftstoff ist durch die Einfüllöffnung am Tank nachzufüllen. Vermeiden Sie Benzinaustritt. Handelsübliches, reines bleifreies Benzin verwenden. Das Benzin nicht mit dem Öl mischen. Nur eine angemessene Benzinmenge

kaufen, so dass sie innerhalb von 30 Tagen verbraucht werden kann.

⚠️ WARNING: Verschüttetes Öl oder Benzin abwischen. Nicht lagern, nicht verschütten, nicht in der Nähe der offenen Flammen verwenden.

⚠️WARNUNG: Mit Alkohol angereicherte Kraftstoffe (Gasohol genannt) oder Kraftstoffe mit Ethanol bzw. Methanolbeimischungen können Feuchtigkeit anziehen, die Säure entstehen lassen kann. Ein sauberes Benzin kann während der Lagerung das Kraftstoffsystem des Motors beschädigen. Um Motorprobleme zu vermeiden, sollten Sie das Kraftstoffsystem vor einer Lagerung für mehr als 30 Tagen entleeren. Den Kraftstofftank entleeren, den Motor starten und laufen lassen, bis das Kraftstoffsystem und der Vergaser leer sind. Jede Saison frischen Kraftstoff einfüllen. Siehe auch Lagerungshinweise. Gießen Sie nie Reinigungsmittel in den Kraftstofftank, um den Motor oder den Vergaser zu reinigen. Es kann zu irreparablen Schäden am Motor führen.

MOTORSTART

Beim Start haben Sie sich zuerst zu vergewissern, dass die Zündkerze angebracht und das Gerät mit einer ausreichenden Menge an Öl und Benzin versorgt ist.

HINWEIS: Wegen einem Schutzölfilm an der inneren Motoroberfläche kann der Motor beim ersten Start qualmen. Dies sollte als normal betrachtet werden.

1. Primerpumpe (11) 3-5 mal betätigen.

2. Bremsbügel (9) zum Schiebegriff (1) drücken.

3. Bei gezogenem Bremsbügel (9) nun die Anwerfschnur (9) langsam, bis ein leichter Widerstand spürbar ist, herausziehen, dann kräftig am Anwerfer ziehen, bis der Motor anspringt.

HINWEIS: Bei kaltem Wetter oder nach längerem Stillstand kann es erforderlich werden, die ersten Schritte mehrmals zu wiederholen.

MOTORSTOPP

Um den Motor zu stoppen, lassen Sie den Bremsbügel (9) los.

⚠️WARNUNG! Nach dem Ausschalten des Motors dreht sich das Messer noch für ein paar Sekunden. Sollte der Rasenmäher ohne Aufsicht liegen bleiben, so trennen Sie den Zündkerzendeckel.

Wichtige Tipps und Ratschläge fürs Rasenmähen!!!

- Unter gewissen Bedingungen wie z. B. sehr hohem Gras kann es erforderlich werden, die Schnitthöhe nach oben zu verstellen, so dass die Anstrengung beim Schieben des Rasenmähers gemindert und die Überlastung des Motors sowie Einklemmen des Grases im Rasenmäher vermieden werden kann. Es kann auch erforderlich werden, die Fläche wiederholt zu mähen.

- Die Entlüftungsöffnungen im Fangkorb können verstopfen, soweit Sie den Fangkorb nicht regelmäßig reinigen. Den Fangkorb regelmäßig mit Wasser reinigen und vor dem Einsatz austrocknen lassen.

- Den oberen Motorteil im Bereich Anlasser sauber halten. Die Luftströmung ist dadurch besser und die Lebensdauer des Motors länger.

- Nur bei trockener Witterung mähen

- Messer stets scharf halten

WARTUNG

WICHTIG – Eine regelmäßige Instandhaltung ist für die gleich bleibende Betriebssicherheit und Erhaltung der ursprünglichen Leistung des Geräts unentbehrlich.

Originalersatzteile werden durch den Kundendienst und durch die Händler geliefert. Es wird empfohlen, mit der alljährlichen Wartung und Prüfung der Sicherheitselemente eine autorisierte Werkstatt zu beauftragen. Für Wartung und Ersatzteile bitte Kontakt mit Ihrem Händler aufnehmen.

1) Sämtliche Schrauben und Muttern angezogen halten, so dass Sie sicher sind, dass das Gerät sich in einem betriebssicheren Zustand befindet. Eine regelmäßige Instandhaltung ist für die Sicherheit und für den störungsfreien Betrieb unvermeidlich.
2) Das Gerät mit Kraftstoff nie in geschlossenen Räumen lagern, da der verdunstende Kraftstoff entflammen kann.
3) Vor der Lagerung in geschlossenen Räumen das Gerät unbedingt abkühlen lassen und Kraftstoff entfernen.
4) Um das Brandrisiko zu minimieren, halten Sie den Motor und Auspuffdämpfer sowie den Batterieteil und den Kraftstofftank frei von Gras, Laub und Fetten. Das Schnittgut nicht zusammen mit dem Rasenmäher lagern.
5) Vermeiden Sie aus Sicherheitsgründen einen Einsatz des Geräts mit verschlissenen bzw. beschädigten Bestandteilen. Die mangelhaften Teile sind durch neue zu ersetzen, nicht zu reparieren. Verwenden Sie nur Originalersatzteile und Originalersatzmesser. Teile von einer anderen als vorgeschriebener Qualität können das Gerät beschädigen und Ihre Sicherheit beeinträchtigen.
6) Soweit es erforderlich ist den Kraftstofftank zu entleeren, ist dies im Freien und bei kaltem Motor durchzuführen.
7) Bei der Messerdemontage und –Einstellung feste Schutzhandschuhe tragen.
8) Die Messer sind nach dem Nachschärfen auf richtige Laufrichtung und Unwucht zu prüfen.
9) Die selbstschließende Abdeckung und den Fangkorb regelmäßig auf Verschleiß und Verschmutzung prüfen.
10) Immer, wenn das Gerät transportiert, mit den Händen gehalten oder geneigt werden muss, sind Sicherheitshandschuhe zu tragen.

Das Gerät an den Stellen fassen, die einen sicheren Griff gewährleisten. Beachten Sie das Gewicht und die Gewichtsverteilung des Rasenmähers.

REINIGUNG

Das Gerät nach jedem Gebrauch sorgfältig mit Wasser reinigen, Gras und Schlamm vom Gehäuseinneren entfernen – so vermeiden Sie Eintrocknen der Verschmutzungen im Gehäuse und Probleme beim nächsten Start.

Ein- oder zweimal im Jahr ist die Getriebeabdeckung abzunehmen und der Bereich um Riemenscheiben und Antriebsriemen mit einer Bürste oder mit der Druckluft zu reinigen.

Einmal in der Saison sollte der Innenraum der Antriebsräder gereinigt werden. Die beiden Räder demontieren. Die Zahnräder und deren Ränder mit Druckluft oder einer Bürste von Gras und Schmutz reinigen.

MESSERAUSBAU

Zum Reinigen/Schärfen/Wechseln

Achtung!!! Unbedingt vorher Zündkerzenstecker abziehen.

Beim Messerausbau die Schraube lösen.

Gemäß Abbildung wieder zusammensetzen. Die Schrauben anziehen. Drehmoment - 40 Nm. Beim Messerwechsel sollte auch die Schraube gewechselt werden.

ENTLEEREN DES KRAFTSTOFFTANKS UND DES VERGASERS

Einen für Benzinlagerung zugelassenen Behälter unter den Vergaser stellen. Um Verschütten des Benzins zu vermeiden, arbeiten sie mit einem Trichter.

Die Ablass-Schraube demontieren, anschließend die Zugstange des Kraftstoffventils in die ON-Stellung bringen. Nach dem Entleeren des Kraftstofftanks die Ablass-Schraube mit dem darunterliegenden Dichtring wieder aufsetzen. Die Schraube fest anziehen.

Das Benzin darf im Kraftstofftank nicht länger als 1 Monat bleiben. Den Rasenmäher regelmäßig reinigen und im trockenen geschlossenen Raum lagern.

UMWELT

Für den Umweltschutz sollten Sie den folgenden Punkten besondere Aufmerksamkeit schenken:

• Immer reines bleifreies Benzin verwenden
• Immer einen Trichter und/oder eine Kanne mit Standregelung benutzen, um Verschütten des Kraftstoffs beim Betanken zu vermeiden.
• Den Kraftstofftank nicht bis zum Rand befüllen.
  • Das Motoröl nicht überlaufen lassen.
• Beim Ölwechsel versichern Sie sich, dass das Gebrauchtöl vorschriftsmäßig entsorgt wird. Vermeiden Sie das Verschütten des Öls.
• Alte Ölfilter nicht in den Restmüll werfen, sondern bei der entsprechenden Sammelstelle abgeben.
• Wenn der Dämpfer mangelhaft ist, tauschen Sie ihn aus. Bei Reparaturen verwenden Sie Originalersatzteile.
• Für die Vergasereinstellung beauftragen Sie immer eine fachkundige Person.
• Den Filter immer den Anweisungen entsprechend reinigen.
• Nach dem Ablauf der Lebensdauer Ihres Geräts wird empfohlen, dieses Ihrem Händler zwecks vorschriftsmäßiger Entsorgung zukommen zu lassen.
• Prüfen Sie Ihren Rasenmäher regelmäßig auf Verschleiß und den einwandfreien technischen Zustand.

FEHLERDIAGNOSE

DER MOTOR STARTET NICHT	Mögliche Ursache Abhilfe
Prüfung des Kraftstoffstands	Kraftstoffmangel	Kraftstoff nachfüllen
	schlechter Kraftstoff, Lagerung ohne Entleerung des Benzintanks, falsche Benzinsorte.	Den Kraftstofftank und Vergaser entleeren. Frisches Benzin einfüllen.
Zündkerze prüfen	Falsche, verschmutzte oder falsch eingestellte Zündkerze.	Zündkerze austauschen
	Die Zündkerze ist naß vom Benzin (abgesoffener Motor).	Zündkerze trocknen und erneut aufsetzen.
Den Motor beim Fachhändler reparieren lassen oder im Werkstatthandbuch nachschlagen.	Verstopftes Kraftstofffilter, eine schlechte Einstellung des Vergasers bzw. der Zündung, verklebte Ventile u. ä.	Mangelhafte Teile austauschen oder (wenn nötig) reparieren.
Vorschub defekt	Zug zu lang	Zug nachstellen
Gras wird nicht gesammelt Kanal verstopft, Fangsack voll, Gras zu naß		Auswurfkanal reinigen, Fangsack leeren, bei trockenem Wetter mähen
Motor startet nicht trotz betätigtem Bremshebel (9)	Totmannzug zu lang Totmannzug mittels Einstellmutter kürzer einstellen

GB

RÉGLAGE DE LA HAUTEUR DE TONTE

Technische gegevens:
