Typ produktu	Benzínová sekačka na trávu
Značka	Güde
Model	BL 460 BS Blackline Law
Motor	Briggs & Stratton, 4taktní
Výkon motoru	2,6 kW (3,5 k)
Zdvihový objem	140 cm³
Záběr sečení	46 cm
Výška sečení	25 až 75 mm, centrálně nastavitelná
Objem sběrného koše	60 L
Typ pohonu	Samočinný (pohon zadních kol)
Rychlosti	1 rychlost vpřed
Startování	Ruční (startovací lanko)
Hmotnost	28 kg
Rozměry (d x š x v)	75 x 56 x 45 cm
Materiál šasi	Ocel
Kola	4 kola, průměr přední 18 cm, zadní 25 cm
Hladina hluku (LwA)	96 dB(A)
Vibrace (ruka-paže)	6,9 m/s²
Typ motorového oleje	SAE 30
Objem olejové nádrže	0,6 L
Objem palivové nádrže	1,2 L
Typ paliva	Bezolovnatý benzín 95
Hlavní funkce	Sečení, mulčování, boční výhoz (volitelně)
Údržba a čištění	Čistit po každém použití, vypustit olej po 5 hodinách, pravidelně brousit nůž
Bezpečnost	Brzda nože, bezpečnostní rukojeť (zastavení motoru při uvolnění)
Náhradní díly a opravitelnost	Nůž, vzduchový filtr, svíčka, řemen k dispozici
Záruka	2 roky

Často kladené otázky - BL 460 BS Blackline Law GUDE

Jak nastartovat sekačku Güde BL 460 BS?

Ujistěte se, že nádrž obsahuje benzín a hladina oleje je správná. Stiskněte bezpečnostní páku (rukojeť) a prudce zatáhněte za startovací lanko. Pokud motor nenastartuje, zkontrolujte svíčku a vzduchový filtr.

Jaký motorový olej použít pro sekačku BL 460 BS?

Použijte olej SAE 30 pro čtyřtaktní motory. Objem je 0,6 litru. Před každým použitím zkontrolujte hladinu měrkou.

Jak nastavit výšku sečení?

Výška sečení se nastavuje centrálně pákou. Otočením vyberte požadovanou výšku mezi 25 a 75 mm. Při nastavování mějte sekačku vypnutou.

Co dělat, když sekačka dobře nesbírá trávu?

Zkontrolujte, zda není sběrný koš plný a zda je deflektor trávy správně nasazen. Vyčistěte kryt sečení a ujistěte se, že je nůž ostrý. Příliš nízká výška sečení může také snížit sběr.

Jak vyměnit nůž sekačky?

Odpojte svíčku, aby nedošlo k náhodnému spuštění. Nakloňte sekačku na bok (svíčkou nahoru). Povolte středový šroub nože klíčem, vyměňte nůž a pevně utáhněte. Používejte ochranné rukavice.

Kdy a jak vypustit motorový olej?

Olej vypouštějte po prvních 5 hodinách provozu, poté každých 25 hodin nebo na začátku každé sezóny. Nechte motor běžet několik minut, aby se olej zahřál, poté nakloňte sekačku a vypusťte olej vypouštěcím šroubem.

Co dělat, když sekačka abnormálně vibruje?

Okamžitě zastavte motor. Zkontrolujte, zda je nůž dobře upevněn a není poškozen. Nevyváženost může být způsobena zkrouceným nožem nebo uvízlým předmětem. Vyčistěte kryt a zkontrolujte ložiska.

Jak čistit sekačku po použití?

K čištění krytu sečení a kol použijte nízkotlaký proud vody. Vyhněte se smáčení motoru a vzduchového filtru. Před uskladněním sekačku osušte. Promažte body otáčení.

Jaký benzín použít pro BL 460 BS?

Použijte bezolovnatý benzín s oktanovým číslem 95 nebo vyšším. Nepoužívejte benzín s obsahem ethanolu nad 10 % (E10). Objem nádrže je 1,2 litru.

Sekačka má potíže s pohybem ve vysoké trávě, co dělat?

Postupně snižujte výšku sečení. Pokud je sekačka s pohonem, ujistěte se, že je správně nastaveno táhlo pohonu. Vyčistěte kola a zkontrolujte, zda není opotřebený hnací řemen. Pracujte při snížené rychlosti.

NÁVOD K OBSLUZE BL 460 BS Blackline Law GUDE

Originální návod k obsluze

SEKAČKA NA TRÁVU

Slovensky SK 27

CZ	⚠️ Dříve než uvedete přístroj do provozu, pročtěte si prosím pečlivě tento návod k obsluze.

A.V. 2Dotisky, a to i částečné, vyžadují schválení. Technické změny vyhrazeny.

CZ	Máte technické otázky? Reklamaci? Potřebujete náhradní díly nebo návod k obsluze?Na naší domovské stráncewww.guede.comVám v oddíluServispomůžeme rychle a nebyrokraticky. Prosím pomožtenám pomoci Vám. Aby bylo možné Váš přístroj v připadě reklamate identifikovat, potřebujeme sériové číslo, objednací čísloa rok výroby. Všechny tyto údaje najdete na typovém štítku. Abyste měli tyto údaje vždy po ruce, zapište si je prosím dole.Sériové číslo: Objednací číslo: Rok výroby:
	Tel.: [phone] / 700-360	Fax: [phone]	E-Mail: [e-mail]

Označení:

B1

B2

B3

B4

B5

B6

B7

B8

B1: Před uvedením do provozu si přečtěte návod k obsluze a bezpečnostní pokyny a tyto dodržujte.
B2: Je-li motor v chodu, hrozí nebezpečí úrazu odmrštěnými předměty. Dodržujte bezpodmínečně bezpečnostní odstup.
B3: Během provozu dodržujte dostatečný odstup od žacího nože.
B4: Nebezpečí exploze - Motor tankujte jen ve vypnutém stavu.
B5: Jedovaté výfukové plyny – Přístroj používejte jen venku.
B6: Používejte ochranu sluchu a bezpečnostní ochranné brýle.
B7: Před opravou, údržbou a čištěním vypněte motor a vytáhněte zástrčku zapalovací svíčky.
B8: Pozor horký povrch - nebezpečí popálení

Dodržujte prosím bezpodmínečně

návod k motoru!!!

Bezpečnost produktu, zákazy:

Produkt odpovídá příslušným normám EU	Proveřená bezpečnost

Technické údaje:

Obsah	Volnoběžné otáčky
Výška sečení	Hmotnost
Záběr	Obsah

Ochrana životního prostředí:

Odpad zlikvidujte odborně tak, abyste neškodili životnímu prostředí.				Obalový materiál z lepenky lze odevzdat za účelem recyklace do sběrny.
Vadné a/nebo likvidované elektrické či elektronické přístroje musí být odevzdány do příslušných sběren.

Obal:

Chraňte před vlhkem	Obal musí směřovat nahoru

Technické údaje:

BLACKLINE BL 460 BS
Typ motoru/obsah DOV 4-takt / 158 ccm
Volnoběžné otáčky	2700 min -1
Záběr	460 mm
Obsah koše 55 l
Obsah nádrže 0,8 litru
Nastavení výšky 10	stupňů (25 mm-75 mm)
Hlučnost	LWA96 dB
Vibrace anw3,634 m/s 2 K=1,5
Hmotnost	30 kg
Objednací číslo:	95315

Objem dodávky a popis přístroje (obr. 1)

1. Posuvná rukojeť
2. Vzduchový filtr
3. Zapalovací svíčka
4. Výfuk/tlumič hluku
5. Páčka pro nastavení výšky
6. Sběrný koš
7. Reverzní startér
8. Typový štítek
9. Brzdový třmen
10. Páka pohonu
11. Primární čerpadlo

PROHLÁŠENÍ O SHODĚ EU

Tímto prohlašujeme my,

Güde GmbH & Co. KG

Birkichstrasse 6

D-74549 Wolpertshausen

Německo

že koncepce a konstrukce níže uvedených přístrojů v provedeních, která uvádíme do oběhu, odpovídá příslušným základním požadavkům směrnic EU na bezpečnost a hygienu.

V prípadě změny prístroje, která s námi nebyla konzultována, ztrácí toto prohlášení svou platnost.

Označení prístrojů:

BLACKLINE BL 460 BS

Obj. č.:

95315

Příslušné směrnice EU:

2006/42/EC

2004/108/EC

2000/14/EC & 2005/88/EC

Použité harmonizované normy:

EN 836/A3:2004

EN 14982/A3:2009

Certifikační orgán:

TÜV SÜD Product Service GmbH

Ridlerstrasse 65

D-80339 München

Německo

Referenční číslo:

Z1A 09 11 60822 237

Z2 10 04 60822 280

OR/005514/011

e11*97/68SA*2004/26*0292*02

Datum/podpis výrobce: 08.11.2010

Údaje o podepsaném: jednatel

pan Arnold

Technická dokumentace: J. Bürkle FBL; QS

Záruka

Záruka se vztahuje výlučně na vady materiálu nebo výrobní vady.

Při uplatňování reklamace v záruční době přiložte originální doklad o koupi s datem koupě.

Ze záruky je vyloučeno neodborné použití jako např. přetížení přístroje, násilné použití, poškození cizí osobou nebo cizím předmětem. Nedodržení návodu k použití a návodu k montáži a normální opotřebení je rovněž vyloučeno ze záruky.

Všeobecné bezpečnostní pokyny

Pokyny

DÜLEZITÉ: Sekačka na trávu může amputovat prsty na nohou či rukou a odhazovat různé předměty. Nedodržení níže uvedených bezpečnostních předpisů může vést k vážným poraněním.

⚠️ VÝSTRAHA: Abyste zabránili neúmyslnému

nastartování přístroje při seřizování, přepravě nebo údržbě, vždy odpojte kabel zapalovací svíčky.

⚠️ VÝSTRAHA: Výfukové plyny a jejich jednotlivé

komponenty obsahují resp. emitují chemikálie, které působí jako karcinogeny, mohou poškodit plod nebo vyvolat poruchy plodnosti

⚠ VÝSTRAHA: Tlumič i jiné součásti motoru se mohou za provozu stroje velmi zahřát a po vypnutí motoru zůstávají ještě horké. Nedotýkejte se těchto součástí, abyste zabránili popáleninám.

• Nedotýkejte se těchto součástí, abyste zabránili popáleninám. Seznamte se s jeho obslužnými prvky a správným používáním.
• Ruce a nohy udržujte v bezpečné vzdálenosti od rotujících součástí. Udržujte bezpečný odstup od výhozu stroje. Upozornění: nedotýkejte se rotujících součástí stroje.
• Přístroj by měly provozovat pouze odpovědné osoby, které se seznámily s návodem k obsluze.
• Pečlivě prohledejte terén, na kterém budete přístroj používat. Odstraňte veškeré předměty, které by přístroj mohl při práci odhodit.
• Sekačku nepoužívejte, jsou-li v jeho bezprostřední blízkosti osoby (zejména děti) nebo zvířata.
• Při sekání noste pevnou obuv a dlouhé kalhoty. Nikdy nesekejte bosi ani v otevřených sandálech.
• Není-li to naléhavě nutné, vyhněte se pohybu se sekačkou vzad. Jdete-li vzad, dívejte se dozadu a pod sebe.
• Nikdy sekačku nepoužívejte s poškozenými či chybějícími ochrannými zařízeními, např. vyhazovací klapkou a/nebo sběrnými košem.
• Používejte pouze příslušenství povolené výrobcem.
• Při přecházení cest nebo silnic vypněte nůž.
• Vypněte motor a povolte zapalovací svíčku.
• před uvolňováním zablokovaných součástí nebo čištěním ucpaného vyhazovacího kanálu.
• před kontrolou, čištěním nebo různými pracemi na sekačce.

po zachycení cizího tělesa sekačkou.

Zkontrolujte, zda sekačka není poškozená, případná poškození před opětovným zapnutím sekačky odstraňte.

- pokud sekačka nezvykle silně vibruje (hned zkontrolujte)

• Před sejmutím sběrného koše vypněte motor a počkejte, až se nůž zcela zastaví.
• Sekejte pouze za denního světla nebo při dostatečném umělém osvětlení.

• Přístroj neobsluhujte pod vlivem alkoholu nebo drog.

• Nikdy nesekejte v mokré trávě. Dávejte pozor, kam kladete nohy a pevně přidržujte vodicí rukojeť. Sekačku vedťe krokem.

• Před spuštěním motoru uvolněte spojku pro pohon kol.
  • Vadné tlumiče vyměňte.
• Při práci se sekačkou noste vždy ochranné brýle.
• Odstraňte různé překážky, např. kameny a větve.
• Zkontrolujte, zda terén nemá nerovnosti, ve vysoké trávě mohou být skryty překážky.
• Nesekejte v blízkosti svahů a příkopů. Mohli byste ztratit stabilitu a rovnováhu.
• Přístroj nepoužívejte na velmi strmém terénu.
• Uvědomte si, že majitel nebo uživatel je odpovědný za úrazy a ohrožení jiných osob i za věcné škody.
• Budte pozorní a sekačku vypněte, jsou-li v blízkosti děti.
• Na svahu sekejte po vrstevnici, nikdy ne do kopce či s kopce.
• Nikdy nedovolte dětem nebo jiným osobám, které nejsou seznámeny s návodem k obsluze, aby tento stroj provozovaly. Věk uživatele může být omezen místními ustanoveními.
  • VÝSTRAHA: Benzín je vysoce hořlavý.

- Benzín ukládejte pouze v nádobách k tomu určených.

- Nádrž doplňujte pouze venku a při tom nekuřte.

- Benzín doplňujte před spuštěním motoru. Uzávěr nádrže nikdy neotvírejte a nedoplňujte benzín, je-li motor horký nebo v chodu.

- Pokud dojde k rozlití benzínu, v žádném případě se nepokoušejte nastartovat. Přístroj odneste pryč a zabraňte vzniku zápalného zdroje v okolí rozlitého benzínu.

- Zajistěte bezpečnou výměnu benzínové nádrže a uzávěrů.

• Před použitím sekačky vždy zkontrolujte, zda není poškozený nebo opotřebený nůž, šrouby nože a sekací zařizení. Opotrebené nebo poškozené nože a šrouby vyměňujte vždy v celé sadě, abyste zabránili nevyváženosti stroje. Na ochranných zařizeních neprovádějte žádné změny. Pravidelně kontrolujte jejich řádnou funkci.
• Přístroj udržujte čistý, bez znečištění travou, listím nebo jinými nečistotami. Vytekly olej nebo benzín vždy odstraňte. Před uložením sekačky do uzavřených prostor nechte vychladnout motor.
• Budte zvlášť opatrní, když měníte na svahu směr.
• Nikdy nenastavujte výšku kol při běžícím motoru.
• Zařízení na sběr trávy může vlivem opotřebení nebo poškození ztratit svou funkčnost a může docházet k odhazování předmětů. Součásti sekačky pravidelně kontrolujte a v případě potřeby je vyměňte za náhradní díly doporučené výrobcem.
• Nůž sekačky je velmi ostrý. Nebezpečí poranění! Budře zvlášť opatrní při údržbě nože, noste ochranné rukavice nebo obalte břity.
• Neměňte základní nastavení motoru a vyhýbejte se jeho přetěžování.
• Budte zvlášť ostražití, když sekačku otáčíte nebo přitahujete k sobě.
• Je-li třeba sekačku naklonit nebo nadzvednout, abyste přejeli jinou plochu než trávu, nebo vezete-li sekačku k sekané ploše resp. z ní, vypněte nůž.
• Pred spuštěním motoru povolte všechny spojky nožů a pohonu.
• Motor startujte podle návodu k obsluze a dávejte pozor, aby Vaše nohy byly v bezpečné vzdálenosti od nože.
• Při startování sekačku nenaklánějte s výjimkou případů, kdy je to nutné. V tom případě ji nenaklánějte více, než je nutné a zvedejte vždy stranu, která je od Vás odvrácená.

• Nespouštějte motor, stojíte-li před vyhazovacím otvorem.

• Je-li motor v chodu, sekačku nikdy nezvedejte ani nepřenášejte.

• Při vypnutí motoru snižte nastavení brzdy. Je-li motor vybaven uzavíracím ventilem, po sekání uzavřete přívod benzínu.
  • Na svazích dbejte vždy na bezpečný postoj.
• Spalovací motor nenechávejte běžet v uzavřených prostorách, ve kterých se může hromadit nebezpečný oxid uhelnatý.

MONTÁŽ/PŘÍPRAVA

POZOR: Veškeré montážní a údržbové práce je bezpodmínečně nutné provést při vypnutém motoru! Před sestavením své nové sekačky nebo jejím spuštěním si přečtěte celý návod k obsluze.

⚠️DŮLEŽITÉ: Sekačka se dodává bez oleje a benzínu.

Vybalení sekačky

Sekačku vyjměte z kartonu a zkontrolujte, zda v obalu nezůstaly nějaké volné součásti.

Montáž sběrného koše (obr. 2) (obr. 3) (obr. 4)

1. Sběrný koš, příslušný rám a plastovou vložku vyjměte z obalu. (obr. 2)
2. Rám vložte do sběrného koše, přitom dbejte na to, aby spojka na rámu byla vně sběrného koše. (obr. 3)
3. Nyní připevněte sběrný koš k rámu. (obr. 4)

Montáž rukojeti

DÜLEŽITÉ: Rukojeť rozebírejte opatrně, aby nedošlo k sevření či poškození kabelů.

1. Rukojeť zvedejte tak dlouho, až zaklapne v pracovním postavení.
2. Odstraňte ochranný obal, zdvihněte horní části rukojeti a smontujte ji se spodní částí. Dotáhněte pojistné šrouby na obou stranách rukojeti.
3. Odstraňte ochranný obal obslužného madla v horní části.

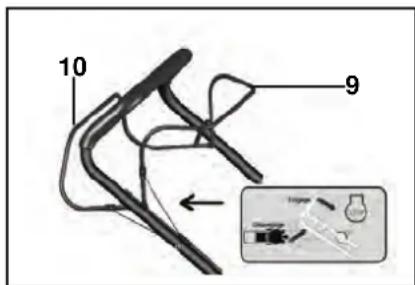

Brzdový třmen (9) - při startování tlačte tento směrem k rukojeti. Chcete-li vypnout motor, páčku uvolněte.
Páka pohonu (10) se používá, chcete-li, aby se sekačka pohybovala dopředu.

Oblasti použití

Sekání a sběr

Tráva se sbírá do sběrného koše. (je-li tráva vlhká či mokrá, snižuje to kapacitu koše.) Chcete-li koš upevnit na sekačku, nadzvedněte krycí desku a sběrný koš zavěste.

Sekání (bez sběrného koše)

Posekaná tráva se odkládá v pruzích.

OVLÁDÁNÍ POHONU

Samohybný pojezd se ovládá takto: Stiskněte brzdový třmen (9) směrem k rukojeti a současně s tím tlačte k rukojeti páku pohonu (10).

Pohyb vpřed se zastaví uvolněním páky pohonu (10).

NASTAVENÍ VÝŠKY SEČENÍ

V závislosti na požadované výšce sekání je třeba nastavit výšku kol. Pomocí páky (8) nastavte výšku podle svých představ. U většiny sekaček je nejvhodnější střední poloha.

DOPLŇOVÁNÍ PALIVA (bezolovnatý benzín)

Palivo se dolévá plnicím otvorem v nádrži. Dbejte, abyste benzín nerozlili. Používejte obvyklý čistý bezolovnatý benzín. Benzín nemíchejte s olejem. Kupujte vždy jen přiměřené množství benzínu tak, abyste jej spotřebovali do 30 dnů.

VÝSTRAHA: Rozlity olej nebo benzín setřete.

Neskladujte, nerozlévejte, nepoužívejte v blízkosti otevřeného ohně.

VÝSTRAHA: Paliva obohacená alkoholem (gasohol) nebo paliva s příměsí etanolu či metanolu mohou přitahovat vlhkost za následného vzniku kyseliny. Čistý benzín tak může v důsledku dlouhého skladování poškodit palivový systém motoru. Chcete-li předejít problémům s motorem, měli byste palivový systém před uložením na dobu delší než 30 dnů vyprázdnit. Vypustře palivovou nádrž, nastartujte motor a nechte jej běžet, dokud nejsou palivový systém a karburátor prázdné. Každou sezónu nalijte čerstvé palivo. Viz také pokyny pro uskladnění. Nikdy do palivové nádrže nelijte čisticí prostředky za účelem vyčištění motoru či karburátoru. Můžete tak způsobit neopravitelné poškození motoru.

STARTOVÁNÍ MOTORU

Při startu se nejprve ujistěte, že zapalovací svíčka je na svém místě a v přístroji je dostatečně množství oleje a benzínu. Upozornění: Kvůli ochrannému olejovému filmu na vnitřním povrchu motoru může motor při prvním nastartování kouřit. To považujte za normální.

1. Primární čerpadlo (11) 3-5 krát stiskněte.

2. Brzdový třmen (9) tlačte směrem k posuvné rukojeti (1).

3. Při zataženém brzdovém třmenu (9) nyní vytahujte pomalu nahazovací šnůru (9), až ucítíte lehký odpor, pak silně zatáhněte za nahazovač, až motor naskočí.

Upozornění: Při chladném počasí nebo po delším odstavení stroje může být nutné opakovat první kroky několikrát.

ZASTAVENÍ MOTORU

Chcete-li motor zastavit, uvolněte brzdový třmen (9).

VÝSTRAHA: Po vypnutí motoru se nůž ještě několik vteřin točí. Pokud byste chtěli nechat sekačku ležet bez dozoru, odpojte víčko zapalovací svíčky.

Důležité tipy a rady pro sekání trávy!!!

• Za určitých podmínek, např. při velmi vysoké trávě, může být nutné nastavit větší výšku sekání, aby se snižila námaha při tlačení sekačky, odstranilo přetížení motoru a zabránilo uvíznutí trávy v sekačce. Je možné, že také budete muset plochu posekat opakovaně.
• Odvětrávací otvory ve sběrném koši se mohou ucpat, pokud nebudete koš pravidelně čistit. Sběrný koš čistěte pravidelně vodou a před použitím jej nechte vyschnout.
• Horní část motoru v místě startéru udržujte v čistotě. Tím se zlepší proudění vzduchu a zvýší životnost motoru.
  • Sekejte pouze při suchém počasí
• Nože udržujte neustále ostré

ÚDRŽBA

DÜLEŽITÉ – Pravidelná údržba je nevyhnutelná pro konstantní provozní spolehlivost a udržení původního výkonu přístroje.

Originální náhradní díly dodává zákaznický servis a prodejci. Každoroční údržbou a kontrolou bezpečnostních prvků se doporučuje pověřit autorizovaný servis. Pro údržbu a náhradní díly se prosím spojte s Vaším prodejcem.

1) Veškeré šrouby a matice udržujte dotažené tak, abyste si byli jisti, že přístroj je v provozně spolehlivém stavu. Pravidelná údržba je nezbytná pro bezpečnost a bezporuchový provoz.
2) Přístroj s palivem nikdy neukládejte v uzavřených místnostech, neboť odpařující se palivo se může vznítit.
3) Před uložením v uzavřených místnostech je nutno přístroj nechat zchladnout a vypustit z něho palivo.
4) Abyste minimalizovali riziko požáru, udržujte motor a výfukový tlumič i palivovou nádrž čisté a beze stop trávy, listí a tuků. Posekanou trávu neukládejte společně se sekačkou.
5) Z bezpečnostních důvodů se vyhněte používání přístroje s opotřebenými resp. poškozenými součástmi. Vadné součásti nahradťe novými, neopravujte je. Používejte jen originální náhradní díly a originální náhradní nože. Součásti, které mají jinou než předepsanou kvalitu, mohou přístroj poškodit a ohrozit Vaši bezpečnost.
6) Je-li nutné vyprázdnit palivovou nádrž, provádějte to venku a při studeném motoru.
7) Při demontáži a seřizování nožů noste pevné ochranné rukavice.
8) U nožů po nabroušení zkontrolujte správný směr otáčení a vyváženost.
9) U samozavíracího krytu a sběrného koše kontrolujte pravidelně opotřebení a znečištění.
10) Vždy, když přístroj musíte přepravovat, držet v rukou nebo naklánět, noste bezpečnostní rukavice.

Přístroj uchopte vždy v místech, která zaručují bezpečné držení. Berte v úvahu hmotnost sekačky a její rozložení.

ČIŠTĚNÍ

Přístroj před každým použitím pečlivě omyjte vodou, zevnitř odstraňte trávu a bláto – zabráníte tak zaschnutí nečistot uvnitř přístroje a problémům při přístím startu.

Jednou nebo dvakrát za rok sejměte kryt převodovky a kartáčem nebo tlakovým vzduchem očistěte prostor kolem řemenic a hnacích řemenů.

Jednou za sezónu byste měli vyčistit vnitřek hnacích kol. Obě kola demontujte. Ozubená kola a jejich okraje očistěte tlakovým vzduchem nebo kartáčem od trávy a nečistot.

DEMONTÁŽ NOŽE

Za účelem čištění/ostření/výměny

POZOR: Před demontáží je nutno nejprve odpojit zástrčku zapalovací svíčky.

Při demontáži nožů povolte šroub.

Smontujte opět podle obrázku. Dotáhněte šrouby. Krouticí moment - 40 Nm. Při výměně nožů byste měli vyměnit i šroub.

VYPRÁZDNĚNÍ PALIVOVÉ NÁDRŽE A KARBURÁTORU

Pod karburátor dejte nádobu, v níž lze skladovat benzín. Aby se zabránilo rozlití benzínu, pracujte s nálevkou.

Odmontujte vypouštěcí šroub, poté dejte táhlo palivového ventilu do polohy ON.

Po vyprázdnění palivové nádrže opět nasadte vypouštěcí šroub s těsnicím kroužkem. Šroub utáhněte.

Benzín nesmí v palivové nádrži zůstat déle než 1 měsíc. Sekačku pravidelně čistěte a uložte ji do suché a uzamčené místnosti.

ŽIVOTNÍ PROSTŘEDÍ

Pro ochranu životního prostředí byste měli věnovat zvláštní pozornost následujícím bodům:

• Používejte obvyklý čistý bezolovnatý benzín.
• Používejte vždy nálevku a/nebo konev s regulací stavu, abyste zabránili rozlití paliva při tankování.
  • Palivovou nádrž nenaplňujte až po okraj.
  • Nenechte přetéci motorový olej.
• Při výměně oleje se ujistěte, že použitý olej bude zlikvidován v souladu s předpisy. Zabraňte rozlití oleje.
• Staré olejové filtry neodhazujte do komunálního odpadu, ale odevzdávejte je v příslušné sběrně.
• Je-li tlumič vadný, vyměňte jej. Při opravách používejte originální náhradní díly.
  • Seřízením karburátoru pověřte vždy odborníka.
  • Filtr čistěte vždy podle instrukcí
• Doporučujeme vrátit sekačku po uplynutí životnosti sekačky prodejci, aby zajistil její likvidací v souladu s předpisy.

- U sekačky pravidelně kontrolujte stupeň opotřebení a technický stav.

DIAGNOSTIKA CHYB

MOTOR NESTARTUJE	Možná příčina	Náprava
Kontrola paliva	Nedostatek paliva	Doplnit palivo
	Špatné palivo, uložení stroje bez vyprázdnění benzínové nádrže , špatný druh benzínu.	Vyprázdnit palivovou nádrž a karburátor. Dolít čerstvý benzín.
Kontrola zapalovací svíčky	Špatná, znečištěná nebo špatně nastavená zapalovací svíčka .	Vyměnit zapalovací svíčku
	Zapalovací svíčka je mokrá od benzínu (zahlcený motor).	Svíčku vysušit a znovu nasadit.
Motor nechte opravit u autorizovaného prodejce nebo se informujte v servisní příručce.	Ucpaný palivový filtr, špatné nastavení karburátoru resp. zapalování, zalepené ventily apod.	Vadné součásti vyměňte nebo (je-li to nutné) opravte .
Vadný pohyb vpřed	Příliš dlouhý tah	Změnit nastave
Tráva se nesbírá Ucpaný kanál, plný sběrný koš, příliš mokrá tráva		Vyčistit vyhazovací kanál, vyprázdnit sběrný koš, sekat při suchém počasí
Motor nestartuje, přestože je stisknuta brzdová páka (9)	Příliš dlouhý tah pácky pro samočinné vypnutí	Páčku pro samočinné vypnutí zkrat’te pomocí stavěcí matice

SK

B1: Pred uvedením do prevádzky si prečítajte návod na obsluhu a bezpečnostné pokyny a dodržujte ich.
B2: Ak je motor v chode, hrozí nebezpečenstvo úrazu odmrštenými predmetmi. Dodržujte bezpodmienečne bezpečnostný odstup.
B3: Počas prevádzky dodržujte dostatočný odstup od žacieho noža.
B4: Nebezpečenstvo explózie – Motor tankujte len vo vypnutom stave.
B5: Jedovaté výfukové plyny – Prístroj používajte len vonku.
B6: Používajte ochranu sluchu a bezpečnostné ochranné okuliare.
B7: Pred opravou, údržbou a čistením vypnite motor a vytiahnite zástrčku zapal'ovacej sviečky.
B8: Pozor, horúci povrch – nebezpečenstvo popálenia

Dodržujte, prosím, bezpodmienečne

návod k motoru!!!

Bezpečnost' produktu, zákazy:

Produkt zodpovedá príslušným normám EÚ	Preverená bezpečnost'

Technické údaje:

Obsah	Vol'nobežné otáčky
Výška kosenia Hmotnost'
Záber	Obsah

Použité harmonizované normy:

EN 836/A3:2004

EN 14982/A3:2009

Certifikačný orgán:

TÜV SÜD Product Service GmbH

Ridlerstrasse 65

D-80339 München

Nemecko

Referenčné číslo:

Z1A 09 11 60822 237

Z2 10 04 60822 280

OR/005514/011

e11*97/68SA*2004/26*0292*02

Dátum/podpis výrobcu: 08.11.2010

Údaje o podpísanom: konatel'

pán Arnold

Záruka sa vzt'ahuje výlučne na chyby materiálu alebo výrobné chyby.

Všeobecné bezpečnostné pokyny

Pokyny

- Pred odobratím zberného koša vypnite motor a počkajte, až sa nôž celkom zastaví.

Páka pohonu (10) sa používa, ak chcete, aby sa kosačka pohybovala dopredu.

Oblasti použitia

Kosenie a zber

Pohyb vpred sa zastaví uvolnením páky pohonu (10).

NASTAVENIE VÝŠKY KOSENIA

Palivo sa dolieva plniącim otvorom v nádrži. Dbajte na to, aby ste benzín nerozliali. Používajte obvyklý čistý bezolovnatý benzín. Benzín nemiešajte s olejom. Kupujte vždy len primerané množstvo benzínu tak, aby ste ho spotrebovali do 30 dní.

Raz za sezónu by ste mali vyčistiť vnútro hnacích kolies. Obe kolesá demontujte. Ozubené kolesá a ich okraje očistite tlakovým vzduchom alebo kefou od trávy a nečistôt.

DEMONTÁŽ NOŽA

Pod karburátor dajte nádobu, v ktorej je možné skladovat' benzín. Aby sa zabránilo rozliatiu benzínu, pracujte s nálevkou.

Odmontujte vypúšt'aciu skrutku, potom dajte t'ahadlo palivového ventilu do polohy ON.

Po vyprázdnení palivovej nádrže opät nasadte vypúšťaciu skrutku s tesniacim krúžkom. Skrutku utiahnite.

- Palivovú nádrž nenaplňujte až po okraj.

- Pri výmene oleja sa uistite, že použitý olej bude zlikvidovaný v súlade s predpismi. Zabráňte rozliatiu oleja.

- Nastavením karburátora poverte vždy odborníka.

- Odporúčame vrátit kosačku po uplynutí životnosti kosačky predajcovi, aby zaistil jej likvidáciu v súlade s predpismi.

- Pri kosačke pravidelne kontrolujte stupeň opotrebovania a technický stav.

DIAGNOSTIKA CHÝB
