X-HM36D - Hi-Fi-System PIONEER - Kostenlose Bedienungsanleitung

Produkttyp	Micro-Hi-Fi-System
Marke	Pioneer
Modell	X-HM36D
Maße (B x H x T)	215 x 100 x 260 mm
Gewicht	2,5 kg
Stromversorgung	220-240 V, 50/60 Hz
Stromverbrauch	30 W (Betrieb), weniger als 0,5 W (Standby)
Ausgangsleistung	2 x 15 W RMS
Unterstützte Audioformate	CD, MP3, WMA (CD/USB), Bluetooth, AUX-Eingang
Tuner	FM (87,5-108 MHz) mit RDS
Bluetooth-Konnektivität	Version 2.1 + EDR, Profil A2DP
USB-Anschluss	USB Typ A, kompatibel bis 32 GB
Lautsprecher	2-Wege, Bassreflex (mitgelieferte Lautsprecher)
Fernbedienung	Ja, inkl. CR2025-Batterie
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Keine Scheuermittel verwenden.
Sicherheit	Nicht Feuchtigkeit, Wärmequellen oder Flüssigkeiten aussetzen.
Ersatzteile und Reparierbarkeit	Fernbedienungsbatterie (CR2025) austauschbar. Lautsprecher nicht zerlegbar. Reparaturindex nicht verfügbar.

Häufig gestellte Fragen - X-HM36D PIONEER

Wie verbinde ich ein Bluetooth-Gerät mit dem Pioneer X-HM36D?

Aktivieren Sie Bluetooth auf Ihrem Gerät (Smartphone, Tablet). Drücken Sie an der Anlage die Taste FUNCTION, bis BLUETOOTH ausgewählt ist. Das Display zeigt 'BT STANDBY' an. Wählen Sie 'PIONEER X-HM36D' aus der Liste der Bluetooth-Geräte auf Ihrem Gerät aus. Die Verbindung ist hergestellt, wenn 'BT AUDIO' angezeigt wird.

Wie stelle ich die Uhr an der Anlage ein?

Drücken Sie CLOCK/TIMER und halten Sie die Taste gedrückt. Mit den Tasten + und - stellen Sie die Stunden ein, dann drücken Sie CLOCK/TIMER zur Bestätigung. Wiederholen Sie den Vorgang für die Minuten.

Wie kann ich Musik von einem USB-Stick abspielen?

Schließen Sie Ihren USB-Stick an den Anschluss an der Vorderseite des Geräts an. Drücken Sie FUNCTION, um USB auszuwählen. Die Wiedergabe startet automatisch. Verwenden Sie die Steuertasten, um durch Ordner und Titel zu navigieren.

Wie kann ich den FM-Empfang verbessern?

Entfalten Sie die mitgelieferte FM-Antenne vollständig und richten Sie sie für den besten Empfang aus. Vermeiden Sie metallische Hindernisse. Bleibt der Empfang schlecht, versuchen Sie, die Anlage in Fensternähe zu positionieren oder eine Außenantenne zu verwenden (nicht im Lieferumfang).

Was tun, wenn das CD-Laufwerk die Disc nicht liest?

Überprüfen Sie, ob die Disc mit der bedruckten Seite nach oben eingelegt ist. Reinigen Sie die Disc mit einem weichen Tuch (von der Mitte zum Rand). Stellen Sie sicher, dass die Disc nicht zerkratzt oder beschädigt ist. Versuchen Sie eine andere CD, um ein Laufwerksproblem auszuschließen.

Wie stelle ich den Sleep-Timer ein?

Drücken Sie mehrmals SLEEP, um die Dauer auszuwählen (von 10 bis 90 Minuten). Der Timer wird auf dem Display angezeigt. Zum Abbrechen drücken Sie SLEEP, bis 'SLEEP OFF' erscheint.

Wie schließe ich eine externe Audioquelle an (z. B. MP3-Player)?

Verwenden Sie ein 3,5-mm-Audiokabel (nicht im Lieferumfang), um den Kopfhörerausgang Ihres Geräts mit dem AUDIO IN-Eingang an der Vorder- oder Rückseite der Anlage zu verbinden. Drücken Sie FUNCTION, um LINE oder AUDIO IN auszuwählen.

Wie reinige ich die Anlage und die Lautsprecher?

Trennen Sie das Gerät vom Strom. Verwenden Sie ein weiches, trockenes Tuch, um das Gehäuse zu entstauben. Verwenden Sie niemals Chemikalien, Lösungsmittel oder feuchte Tücher. Die Lautsprechergitter können mit einem weichen Pinsel entstaubt werden.

Was tun, wenn die Fernbedienung nicht mehr funktioniert?

Überprüfen Sie die Batterie (CR2025): Ersetzen Sie sie bei Bedarf. Stellen Sie sicher, dass kein Hindernis den Infrarotsensor an der Anlage blockiert. Versuchen Sie, die Fernbedienung näher zu bringen. Wenn das Problem weiterhin besteht, setzen Sie die Fernbedienung zurück, indem Sie die Batterie 30 Sekunden lang entfernen.

Wo finde ich die vollständige Bedienungsanleitung?

Das vollständige Handbuch steht als kostenloser PDF-Download auf der Website notice-facile.com zur Verfügung. Sie können es auch online einsehen oder über das Formular auf der Seite eine Übersetzung in Ihre Sprache anfordern.

BEDIENUNGSANLEITUNG X-HM36D PIONEER

Registrare il proprio prodotto su / Registrieren Sie hier Ihr Produkt /

Wir danken Ihnen dafür, dass Sie sich für dieses Produkt von Pioneer entschieden haben.

Bitte lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme aufmerksam durch, damit Sie Ihr neues Gerät richtig bedienen und stets seine optimale Leistung erzielen können. Bitte bewahren Sie diese Anleitung anschließend für spätere Bezugnahme griffbereit auf.

Inhaltsverzeichnis

01 Vor der Inbetriebnahme

Lieferumfang 3

Einlegen der Batterien in die Fernbedienung .....3

Verwendung der Fernbedienung 3

02 Bezeichnungen und Funktionen der Teile

Fernbedienung 4

Vorderes Bedienfeld 5

Display 6

Lautsprecher 6

03 Anschlüsse

Anschluß der Lautsprecher 7

Anschluss der Antennen 8

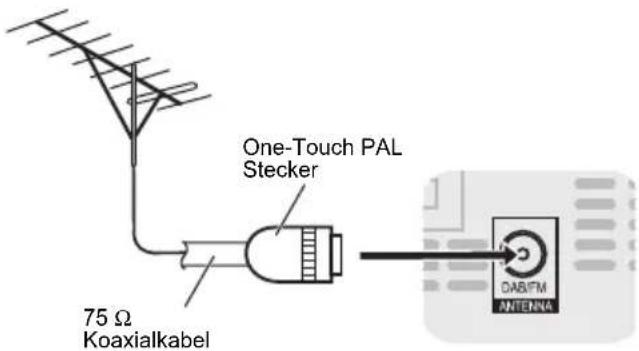

Verwendung externer Antennen 8

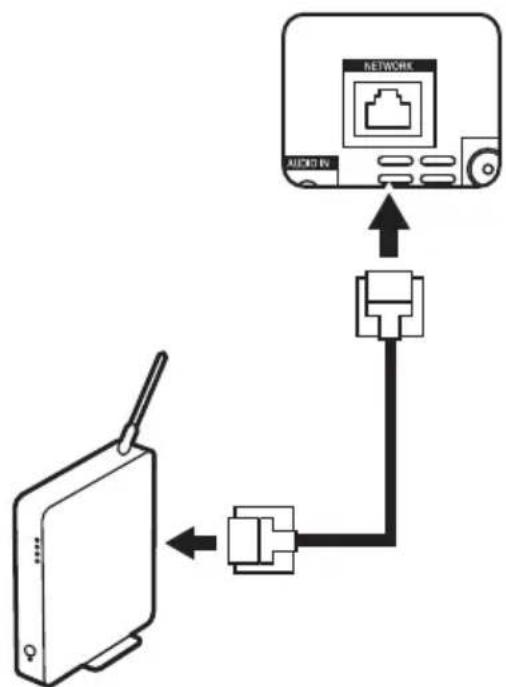

Anschließen des Ethernet-Kabels 8

Einstecken des Steckers 9

04 Die ersten Schritte

Einschalten der Stromversorgung .....10

Einstellen der Uhr 10

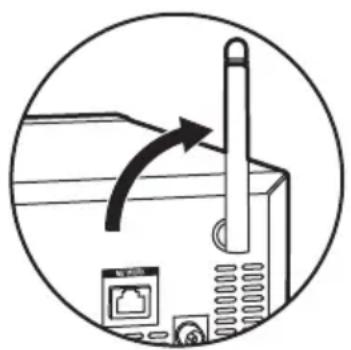

Verbinden mit dem Netzwerk über Wi-Fi .....10

Manuelles Einrichten 10

Automatisches Einrichten 11

Generelle Bedienung 11

Eingangsfunktion 11

Display-Helligkeitsregler 11

Automatische Einstellung der Lautstärke. 11

Lautstärkeregelung 11

Muting 11

Lautstärkeregler 12

Equalizer 12

P.bass-Regelung 12

Bass/Hochtöner-Regelung. 12

Einstellen des Weck-Timers 12

Anwählen des Weck-Timers 13

Abbrechen des Weck-Timers. 13

Verwendung der Weck-Zeitschaltuhr. 13

Verwendung des Sleep-Timers .....13

Verwenden von Kopfhörern ....13

05 Disc-Wiedergabe

Abspielen von Discs oder Dateien .....14

Einlegen einer Disc 14

Wiedergabe von Tracks auf CD.... 14

Wiedergabe von MP3-Musikdateien 14

Weitere Wiedergabe von CDs oder MP3-Discs .....15

Wiederholte Wiedergabe 15

Zufallswiedergabe 15

Programmierte Wiedergabe (CD) 16

Herunterladen von MP3. 16

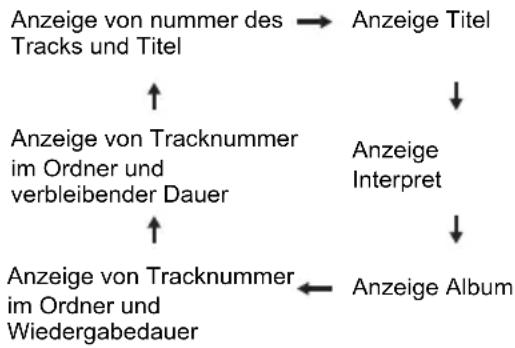

Umschalten des Display-Inhalts. 16

06 Verwenden von Netzwerkfunktionen

Tuneln....17

Registrieren unter Favorites. 17

Registrieren eines Tuneln Radio-Kontos ..... 17

Wiedergabe von Musik mit Spotify .....17

Wiedergabe 17

Einstellung Network Standby 18

07 USB-Wiedergabe

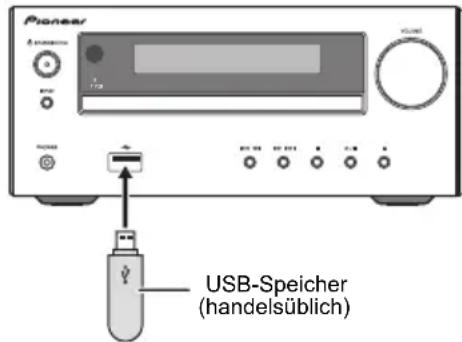

Wiedergeben von USB-Speichern (USB-Geräten) ..... 19

Wiederholte Wiedergabe 20

Zufallswiedergabe....20

Umschalten des Display-Inhalts 20

08 Verwendung des Tuners

Wiedergabe von FM 21

Abstimmung 21

Speichern voreingestellter Sender 21

Verwenden von RDS (Radio Data System) ..... 22

Wiedergabe von DAB+ 24

Über DAB+ (Digital Audio Broadcasting) ..... 24

Sendersuche....24

Ändern der Informationsanzeige. 25

Speichern eines Senders 25

DAB-Frequenztabelle (BAND III) 25

09 Andere Anschlüsse

Anschluss zusätzlicher Komponenten 26

10 Bluetooth® Audio-Wiedergabe

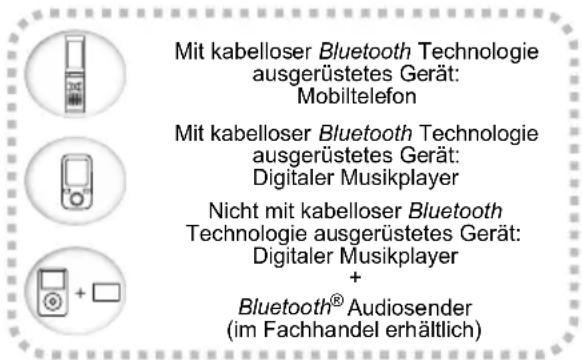

Musikwiedergabe unter Einsatz von Bluetooth drahtloser

Technologie 27

Betrieb per Fernbedienung 27

Pairing (Paarung) mit der Einheit (Erstregistrierung) ... 27

Musik auf der Einheit von einem Bluetooth fähigen Gerät

anhören 28

Starten mit Bluetooth....28

Warnhinweis Funkwellen 29

Einsatzbereich 29

Funkwellenreflektionen 29

Vorsichtshinweise zum Anschließen von Produkten, die

von dieser Anlage unterstützt werden. 29

11 Zusätzliche Informationen

Fehlersuche 30

Abspielbare Discs und Formate 33

Hinweise zu CDs, die mit Kopierschutz versehen

sind 34

Unterstützte Audiodateiformate 34

Vorsichtsmaßregeln bei der Verwendung 34

Transport dieses Gerätes 34

Installationsort. 34

Stellen Sie keine Gegenstände auf dieses Gerät . . . . 34

Hinweise zu Kondensatbildung. 34

Reinigen des Produkts 35

Reinigen der Abtasterlinse 35

Handhabung von Discs 35

Aufbewahren....35

Reinigen der Discs 35

Speziell geformte Discs 35

Einstellen der automatischen Stromabschaltung ..... 36

Erweiterte Netzwerkeinstellungen 36

Überprüfen von Netzwerkinformationen ..... 36

Ein-/Ausschalten von Wi-Fi. 36

Firmware-Update 36

Überprüfen der aktuellen Softwareversion 36

Aktualisieren der Software 36

Wiederherstellen aller Standardeinstellungen ..... 36

Technische Daten 37

Kapitel 1:

Vor der Inbetriebnahme

Lieferumfang

Bitte überzeugen Sie sich, dass sich das folgende Zubehör in der Box befindet, wenn Sie sie öffnen.

• Fernbedienung
• Batterien (R03, Größe „AAA“) x 2
• Netzkabel
  • DAB/FM-Drahtantenne
• Garantiekarte

Einlegen der Batterien in die Fernbedienung

1 Öffnen Sie den Batteriefachdeckel an der Rückseite, und legen Sie die Batterien wie in der nachstehenden Abbildung gezeigt in das Batteriefach ein.

2 Schließen Sie den Batteriefachdeckel wieder.

ACHTUNG

• Verwenden Sie keine anderen als die vorgeschriebenen Batterien. Verwenden Sie außerdem niemals eine neue Batterie gemeinsam mit einer alten.
• Achten Sie beim Einlegen der Batterien sorgfältig darauf, die Federn der negativen (⊖) Pole nicht zu beschädigen. Dies kann dazu führen, dass Batterien auslaufen oder überhitzt werden.
• Legen Sie die Batterien unter Bezugnahme auf die Polaritätsmarkierungen (⊕ und ⊖) im Inneren des Batteriefachs polaritätsgerecht ein.
• Batterien dürfen nicht erhitzt, zerlegt oder in ein Feuer oder in Wasser geworfen werden.
• Batterien können unterschiedliche Spannungen besitzen, selbst wenn sie die gleiche Größe und Form aufweisen. Verwenden Sie keine Batterien unterschiedlicher Sorten gemeinsam.
• Um ein Auslaufen von Batterieelektrolyt zu vermeiden, entfernen Sie die Batterien aus dem Batteriefach, wenn die Fernbedienung längere Zeit (mindestens einen Monat) nicht verwendet werden soll. Falls Batterieelektrolyt ausgelaufen ist, reinigen Sie das Innere des Batteriefachs

gründlich, und legen Sie dann neue Batterien ein. Falls ausgelaufener Batterieelektrolyt mit der Haut in Kontakt gekommen ist, spülen Sie die betroffenen Stellen unter laufendem Wasser ab.

- Bitte beachten Sie bei der Entsorgung von gebrauchten Batterien die geltenden staatlichen Regelungen oder die in Ihrem Land/Gebiet geltenden Umweltvorschriften der Umweltbehörden.

WARNING

- Verwenden oder lagern Sie Batterien nicht bei direkter Sonneneinstrahlung oder in übermäßig warmen Umgebungen wie zum Beispiel in Fahrzeugen oder in der Nähe von Heizungen. Dies kann zu Leckage, Überhitzung, Explosion oder Brand der Batterien führen. Außerdem kann sich die Lebensdauer der Batterien verringern.

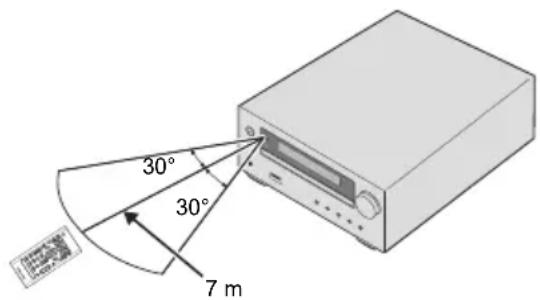

Verwendung der Fernbedienung

Die Reichweite der Fernbedienung beträgt ca. 7 m innerhalb eines Winkels von ca. 30° vor dem Fernbedienungssignal-Sensor am Gerät.

Bitte beachten Sie bei der Verwendung der Fernbedienung Folgendes.

• Sorgen Sie dafür, dass sich keine Hindernisse zwischen der Fernbedienung und dem Fernbedienungssignal-Sensor am Gerät befinden.
• Wenn der Fernbedienungssignal-Sensor am Gerät starker Sonneneinstrahlung oder dem Licht einer Leuchtstofflampe ausgesetzt ist, arbeitet die Fernbedienung möglicherweise nicht zuverlässig.
  • Die Fernbedienungen verschiedener Geräte können eine gegenseitige Beeinflussung verursachen. Vermeiden Sie den Gebrauch anderer Fernbedienungen in der Nähe dieses Gerätes.
• Wechseln Sie die Batterien aus, sobald die Reichweite der Fernbedienung merklich nachgelassen hat.

Kapitel 2:

Bezeichnungen und Funktionen der Teile

Fernbedienung

1 ⏻

Schaltet den Receiver zwischen Eingeschaltet und Bereitschaftsmodus um (Seite 10).

2 Eingangsfunktion-Tasten

Wird zur Wahl der Eingangsquelle für diesen Receiver verwendet (Seite 10).

Verwendung zur Einstellung der Audio-Datei unter Verwendung des Bluetooth -Network (Seite 27).

3 M E N U

Zum Zugriff auf das Menü verwenden.

4 ↑/↓/←/→, ENTER

Verwendung zur Auswahl/Umschaltung der Systemeinstellungen und -modi sowie zur Bestätigung von Aktionen.

5 PGM/MEMORY

• Zum Speichern oder Programmieren der CD (Seite 16).
- Speichern Sie hiermit FM- (Seite 21) oder DAB-Sender (Seite 25).

6 Wiedergabe-Steuertasten

Verwendung zur Steuerung jeder Funktion, nachdem Sie sie unter Verwendung der Eingabefunktionstasten gewählt haben (Seite 15).

TUNE +/-

Zum Suchen von Funkfrequenzen (Seite 21).

PRESET +/-

Zum Wählen voreingestellter Radiosender (Seite 21).

7 Tasten zur Einstellung des Klangs

Stellen Sie die Klangqualität ein (Seite 12).

8 S L E E P

Siehe Verwendung des Sleep-Timers au Seite 13.

9 TIMER

Diese Taste dient zur Einstellung der Uhr sowie zur Einstellung und Überprüfung der beiden Timer (Seite 10).

10

Drücken, um die Wiederholungseinstellung von CD (Seite 15) oder USB (Seite 20) ein-/auszuschalten

11 RANDOM

Drücken, um die zufällige Wiedergabe von CD(Seite 15) oder USB (Seite 20) ein-/auszuschalten.

12 DISPLAY

Drücken, um die Anzeige von Informationen zu MP3 (Seite 16), RDS (Seite 22) oder DAB (Seite 25) ein-/auszuschalten.

13

Drücken, um zum vorigen Bildschirm zurückzukehren.

14 Volume-Einstelltasten

Verwenden Sie diese Taste, um die Hörlautstärke einzustellen (Seite 11).

15

Schaltet den Ton stumm/Stellt den Ton wieder her (Seite 11).

16 DIMMER

Dieser Eintrag dient zum Abdunkeln oder Aufhellen der Displayanzeige. Die Helligkeit kann in vier Stufen eingestellt werden (Seite 11).

Vorderes Bedienfeld

1 ⏻ STANDBY/ON

Schaltet den Receiver zwischen Eingeschaltet und Bereitschaftsmodus um (Seite 10).

2 Fernbedienungssignal-Sensor

Empfängt die Signale der Fernbedienung.

3 TIMER-Anzeige

Leuchtet, wenn beim Receiver mit Timer- Einstellung der Strom ausgeschaltet ist.

4 Hauptdisplay

Siehe Display au Seite 6.

5 Lautstärkeregelung

Verwenden Sie diese Taste, um die Hörlautstärke einzustellen (Seite 11).

6 INPUT

Wählt die Eingabequelle aus.

7 Kopfhörer-Anschluss

Hier kann ein Kopfhörer angeschlossen werden. Wenn die Kopfhörer angeschlossen sind, kommt aus den Lautsprechern kein Ton.

8 USB-Anschluss

Zum Anschließen eines USB-Massenspeichergeräts als Audioquelle an dieses Gerät (Seite 19).

9 CD-Schubfach

Legen Sie die Disc mit dem Etikett nach oben ein (Seite 14).

10 Wiedergabe-Steuertasten

Wählt den gewünschten Track oder die gewünschte Datei, die wiedergegeben werden soll. Verwendung zum Stoppen der Wiedergabe. Stoppt die Wiedergabe oder nimmt sie vom Anhaltepunkt wieder auf.

11 Taste Öffnen/Schließen für das Disc-Schubfach

Verwendung zum Öffnen oder Schließen des Disc-Schubfachs (Seite 14).

Display

1

Leuchtet bei stummgeschaltetem Ton.

Hinweis

- Das Stummschaltungs-Icon wird in Rot angezeigt.

2

Hiermit starten Sie die Wiedergabe.

3

Anhalten der Wiedergabe.

4

Die Timer-Funktion ist eingestellt.

5 Zeichenanzeige

Zeigt verschiedene Systeminformationen an.

Lautsprecher

1 Hochtöner
2 Tieftöner
3 Lautsprecher-Anschlüsse

Wichtig

• Der Lautsprechergrill kann nicht entfernt werden.
• Beide Lautsprecher können sowohl auf der rechten Seite als auch auf der linken Seite verwendet werden.

Kapitel 3:

Anschlüsse

ACHTUNG

• Achten sie darauf, immer dann, wenn Sie Anschlüsse vornehmen oder ändern, vorher den Strom auszuschalten und das Netzkabel aus der Netzsteckdose zu ziehen.
• Schließen Sie das Stromkabel erst an, nachdem alle Anschlüsse zwischen den Geräten vorgenommen worden sind.

Anschluß der Lautsprecher

• Öffnen Sie die Klemmen und schieben Sie den hervorstehenden Draht ein.
• Schließen Sie das schwarze Kabel an die (−)-Klemme und das rote Kabel an die (+)-Klemme an.

ACHTUNG

• An den Lautsprecherklemmen dieses Gerätes liegt eine potentiell GEFÄHRLICHE Spannung an. Zur Vermeidung von Stromschlaggefahr ist unbedingt darauf zu achten, den Netzstecker beim Anschließen und Abtrennen der Lautsprecherkabel von der Netzsteckdose zu trennen, bevor irgendwelche nicht isolierten Teile berührt werden.
• Schließen Sie keine anderen Lautsprecherboxen als die im Lieferumfang enthaltenen Lautsprecher an diese Anlage an.
• Schließen Sie die mitgelieferten Lautsprecher an keinen anderen Verstärker als den Verstärker im Lieferumfang dieser Anlage an. Der Anschluss an einen anderen Verstärker kann zu Fehlfunktionen und Brandausbruch führen.
• Bringen Sie diese Lautsprecher nicht an der Wand oder an der Decke an. Anderenfalls besteht die Gefahr, dass er herunterfällt und Verletzungen verursacht.
• Diese Lautsprecher sind magnetisch abgeschirmt. Wenn jedoch je nach Aufstellungsort das Lautsprechersystem sehr nahe am Bildschirm eines Fernsehers installiert ist, kann es zu Farbverzerrungen kommen. Schalten Sie, wenn dies geschieht, den Fernseher aus und schalten Sie ihn nach 15 – 30 Minuten wieder ein. Stellen Sie, wenn das Problem weiter besteht, das Lautsprechersystem weiter entfernt vom Fernseher auf.
• Achten Sie darauf, dass die Lautsprecher-kabel-Drähte nicht freigelegt werden und dass sie nicht Kontakt mit anderen Kabeldrähten kommen. Dies kann zu einem Defekt des Produkts führen.
• Ein blankes Lautsprecherkabel darf auf keinen Fall in Kontakt mit dem Receiver-Gehäuse kommen.

- Wenn der Draht eines Lautsprecherkabels in Kontakt mit einem Metallteil des Receiver- Gehäuses kommt, kann er den betreffenden Lautsprecher beschädigen oder kann die Entstehung von Rauch oder Feuer bewirken.

Führen Sie die Lautsprecherkabel sicher in die Anschlüsse ein und überprüfen Sie, dass die betreffenden Kabel nicht leicht herausgezogen werden können.

Hinweis

- Es gibt keinen Unterschied zwischen dem L- und dem R- Lautsprecher (links und rechts).

Anschluss der Antennen

• Schließen Sie die DAB/FM-Drahtantenne an wie unten gezeigt.
• Um den Empfang und die Klangqualität zu verbessern, schließen Sie bitte externe Antennen an (siehe Verwendung externer Antennen unten).

1 Eine DAB/FM-Drahtantenne an die DAB/FM-Antennenbuchse anschließen.

Beste Ergebnisse erzielen Sie, wenn Sie die DAB/FM-Antenne zur vollen Länge ausrollen und an einer Wand oder einem Türrahmen befestigen. Lassen Sie die Antenne nicht lose herunterhängen oder in aufgerolltem Zustand.

Verwendung externer Antennen

Zur Verbesserung des DAB/FM-Empfangs

Benutzen Sie eine PAL-Verbindung (nicht im Lieferumfang), um eine externe DAB/FM-Antenne anzuschließen.

Anschließen des Ethernet-Kabels

Verbinden Sie dieses Gerät über LAN oder WLAN (Wireless LAN) mit dem Netzwerk. Mit einer Netzwerkverbindung können Sie Funktionen wie Tuneln und Spotify genießen. Bei kabelgebundenem LAN schließen Sie ein Ethernet-Kabel an die NETWORK-Buchse an (siehe Abbildung). Informationen zum Verbinden mit Wi-Fi finden Sie unter „Verbinden mit dem Netzwerk über Wi-Fi“ (page 10).

• Verwenden Sie ein abgeschirmtes CAT5-Ethernet-Kabel (nicht gekreuzt).

Einstecken des Steckers

Schalten Sie, ehe Sie die Anschlüsse vornehmen oder ändern, den Strom aus und ziehen Sie das Netzkabel aus der Netzsteckdose.

Nachdem Sie alle übrigen Anschlüsse hergestellt haben, schließen Sie das Gerät an eine Netzsteckdose an.

ACHTUNG

• Verwenden Sie kein anderes als das mit dem Gerät mitgelieferte Netzkabel.
• Verwenden Sie das mitgelieferte Netzkabel für keinen anderen Zweck als oben beschrieben.

Kapitel 4:

Die ersten Schritte

Einschalten der Stromversorgung

Drücken Sie ⏻, um den Strom einzuschalten.

Nach Gebrauch:

Drücken Sie ⏻, um den Strom-Standby-Modus einzugeben.

Einstellen der Uhr

1 Drücken Sie ⏻, um das Gerät einzuschalten.

2 Drücken Sie TIMER auf der Fernbedienung. „CLOCK“ erscheint im Hauptdisplay.

3 Drücken Sie ENTER.

4 Drücken Sie ← / →, um den Tag einzustellen, und drücken Sie dann ENTER.

5 Drücken Sie ← /→, um die Stunde einzustellen, und drücken Sie dann ENTER.

6 Drücken Sie ← /→, um die Minute einzugeben, und drücken Sie dann ENTER zur Bestätigung.

7 Drücken Sie ENTER.

Überprüfen der Zeitanzeige:

Drücken Sie TIMER. Die Zeitanzeige erscheint ca. 10 Sekunden lang.

Nachstellen der Uhr:

Die Schritte im Abschnitt „Einstellen der Uhr“ ab 1 durchführen.

Hinweis

- Wenn die Stromzufuhr nach dem erneuten Anschließen des Gerätes oder nach einem Stromausfall wieder hergestellt ist, stellen Sie die Uhrzeit erneut ein.

Verbinden mit dem Netzwerk über Wi-Fi

Mit einer Netzwerkverbindung können Sie Funktionen wie Tuneln und Spotify genießen.

• Passen Sie den Winkel der kabellosen Antenne entsprechend dem Verbindungsstatus an.
• Schließen Sie das Ethernet-Kabel nicht an.

Manuelles Einrichten

Geben Sie das Passwort (Schlüssel) für den Zugangspunkt ein, um die Verbindung herzustellen.

- Notieren Sie sich SSID und Passwort (Schlüssel). Sie finden die Informationen auf dem Hauptgerät des Zugangspunkts.

1 Drücken Sie MENU auf der Fernbedienung.

2 Drücken Sie ♦/↓, wählen Sie „Wi-Fi Setting“ aus und drücken Sie dann ENTER.

3 Drücken Sie ♦/↓, um „Manual Setup“ auszuwählen, und drücken Sie dann ENTER.

4 Drücken Sie ♦/♥, um die SSID des Zugangspunkts auszuwählen, mit dem die Verbindung hergestellt werden soll, und drücken Sie dann ENTER.

5 Drücken Sie ENTER.

6 Geben Sie das Passwort ein.

♠/♦: Wechseln Sie den einzugebenden Texttyp. abc...xyzABC...XYZ123...789 !"...|}\~
←/→: Wechseln Sie die Position zur Zeicheneingabe.

7 Drücken Sie ENTER.

Es wird „Connected“ angezeigt, wenn die Verbindung hergestellt wurde, und leuchtet.

Automatisches Einrichten

Wenn der Zugangspunkt über eine Taste zum automatischen Verbinden verfügt, können Sie die Verbindung ohne Passworteingabe herstellen.

1 Drücken Sie MENU auf der Fernbedienung.
2 Drücken Sie ♠/↓, wählen Sie „Wi-Fi Setting“ aus und drücken Sie dann ENTER.
3 Drücken Sie ↑/↓, um „Auto Setup“ auszuwählen, und drücken Sie dann ENTER.
4 Drücken Sie die Taste zum automatischen Einrichten des Zugangspunkts, mit dem die Verbindung hergestellt werden soll.

Es wird „Connected“ angezeigt, wenn die Verbindung hergestellt wurde, und leuchtet.

Generelle Bedienung

Eingangsfunktion

Wenn INPUT auf der Haupteinheit gedrückt wird, ändert sich die momentane Funktion auf einen anderen Modus. Drücken Sie INPUT wiederholt, um die gewünschte Funktion zu wählen.

Display-Helligkeitsregler

Drücken Sie DIMMER, um die Display-Helligkeit zu dimmen. Die Helligkeit kann in vier Stufen eingestellt werden.

Automatische Einstellung der Lautstärke

Wenn Sie die Haupteinheit bei einer eingestellten Lautstärke von 31 oder höher aus- und einschalten, startet die Lautstärke bei 30 und stellt sich auf das zuletzt eingestellte Niveau ein.

Lautstärkeregelung

Drehen Sie den Lautstärkeregler in Richtung VOLUME (am Hauptgerät) oder drücken Sie die Taste VOL +/− (auf der Fernbedienung), um die Lautstärke zu erhöhen zu vermindern.

ACHTUNG

- Bei einer gegebenen Lautstärkeeinstellung hängt der Schallpegel von der Effizienz und der Anordnung der Lautsprecher sowie von weiteren Faktoren ab. Es wird empfohlen, sich nicht hohen Schallpegeln auszusetzen. Schalten Sie das Gerät nicht bei voller Lautstärke ein. Hören Sie Musik bei angemessener Lautstärke. Überhöhter Schalldruck von den Kopfhörern kann zu einem Hörverlust führen.

Muting

Der Ton wird vorübergehend stummgeschaltet, wenn auf der Fernbedienung ügedrückt wird. Drücken Sie nochmals die Taste, um die Lautstärke wieder herzustellen.

Lautstärkeregler

Equalizer

Wenn der EQ gedrückt wird, wird die momentane Modus-Einstellung angezeigt. Drücken Sie zur Änderung auf einen anderen Modus den EQ wiederholt, bis der gewünschte Klang-Modus erscheint.

P.bass-Regelung

Wenn der Strom erstmals eingeschaltet wird, gelangt die Einheit in den P.Bass-Modus, in dem die Bassfrequenzen betont werden. Drücken Sie, um den P.bass-Modus abzubrechen, P.BASS auf der Fernbedienung.

Bass/Hochtöner-Regelung

Drücken Sie SOUND, um "BASS" oder "TREBLE" auszuwählen. Drücken Sie dann ◀/►, um Bass/Treble anzupassen.

Hinweis

• Der EQ und P.BASS können nicht gleichzeitig betrieben werden. Die zuletzt gewählte von diesen zwei Funktionen ist diejenige, die verwendet wird.
• SOUND (Höhen) kann neben entweder EQ oder P.BASS betrieben werden.

Wenn eine der oben genannten zwei Funktionen gewählt wird, wird die nicht gewählte Funktion wie folgt angezeigt.

1 Wenn die Einstellung P.BASS (ON/OFF) verändert wird.

• EQ : FLAT

2 Wenn die Einstellung EQ verändert wird.

• P.BASS : OFF

Einstellen des Weck-Timers

Zur Änderung der momentanen Timer-Einstellung oder für eine neue Timer-Einstellung verwendet.

1 Drücken Sie ⏻, um das Gerät einzuschalten.

2 Drücken und halten Sie TIMER auf der Fernbedienung gedrückt.

3 Drücken Sie ← / →, um „ONCE“ oder „DAILY“ zu wählen, und drücken Sie dann ENTER.

ONCE – Die Once-Timer-Wiedergabe funktioniert nur einmal zu der voreingestellten Zeit. DAILY – Die tägliche Timer-Wiedergabe erfolgt zur gleichen voreingestellten Zeit an den Tagen der Woche.

4 Drücken Sie ← / →, um „TIMER SET“ zu wählen, und drücken Sie dann ENTER.

5 Drücken Sie ←/→, um die Quelle der Timer-Wiedergabe zu wählen, und drücken Sie dann ENTER.

CD, DAB, FM und USB können als Wiedergabequelle ausgewählt werden.

6 Drücken Sie ←/→, um den Timer-Tag zu wählen, und drücken Sie dann ENTER.

7 Drücken Sie ← / →, um die Stunde einzustellen, und drücken Sie dann ENTER.

8 Drücken Sie ←/→, um die Minute einzustellen, und drücken Sie dann ENTER. Nach den Schritten 7 und 8 die Endzeit einstellen.

9 Stellen Sie die Lautstärke ein, drücken Sie VOL +/- und drücken Sie dann ENTER.

"Wird auf dem Display angezeigt.

10 Drücken Sie ⏻, um den Strom-Standby-Modus einzugeben.

Die TIMER-Anzeige leuchtet auf.

Anwählen des Weck-Timers

Kann für die Wiederverwendung einer existierenden Timer-Einstellung verwendet werden.

1 Wie die Schritte 1 – 3 in „Einstellen des Weck-Timers“.

2 Drücken Sie ← / →, um „TIMER ON“ zu wählen und drücken Sie dann ENTER.

Abbrechen des Weck-Timers

Kann für das Ausschalten der Timer-Einstellung verwendet werden.

1 Wie die Schritte 1 – 3 in „Einstellen des Weck-Timers“.

2 Drücken Sie ← / →, um „TIMER OFF“ zu wählen und drücken Sie dann ENTER.

Verwendung der Weck-Zeitschaltuhr

1 Drücken Sie ⏻, um das Gerät auszuschalten.

2 Zur voreingestellten Weckzeit schaltet sich das Gerät automatisch ein, und die Wiedergabe beginnt mit der gewählten Eingangsfunktion.

Hinweis

• Wenn zur Weckzeit kein USB-Speichergerät angeschlossen bzw. keine Disc eingelegt ist, wird dieses Gerät zwar eingeschaltet, der Track wird jedoch nicht wiedergegeben.
• Bestimmte Discs werden bei Erreichen der Weckzeit möglicherweise nicht automatisch abgespielt.
• Lassen Sie bei der Einstellung des Timers mindestens eine Minute zwischen der Start- und der Endzeit.

Verwendung des Sleep-Timers

Die Einschlaf-Zeitschaltuhr schaltet das Gerät nach Verstreichen der voreingestellten Zeitdauer aus, so dass Sie sorglos einschlafen können.

1 Betätigen Sie SLEEP zur Wahl der Zeitdauer, nach deren Verstreichen sich das Gerät ausschalten soll.

Die folgenden Einstellungen stehen zur Auswahl: 10 min, 20 min, 30 min, 60 min, 90 min, 120 min, 150 min, 180 min und OFF (Aus). Der neue Wert wird 3 Sekunden lang angezeigt, wonach die Einstellung abgeschlossen ist.

Hinweis

• Die Einschlaf-Zeitschaltuhr kann erneut eingestellt werden, indem Sie SLEEP drücken, während die Restzeit angezeigt wird.

Verwenden von Kopfhörern

Verbinden mit dem Klinkenstecker der Kopfhörer. Wenn die Kopfhörer angeschlossen sind, kommt aus den Lautsprechern kein Ton.

• Schalten Sie das Gerät nicht bei hoher Lautstärkeeinstellung ein und hören Sie der Musik in angemessener Lautstärke zu. Überhöhter Schalldruck von den Kopfhörern kann zu einem Hörverlust führen.
• Vermindern Sie vor dem Anschließen oder Trennen des Kopfhörers die Lautstärke.
• Verwenden Sie einen Kopfhörer mit einem 3,5 mm Stecker und 16 Ω bis 50 Ω Impedanz. Die empfohlene Impedanz ist 32 Ω.

Kapitel 5:

Disc-Wiedergabe

Dieses System kann Standard-CDs, CD-R/RW- und CD-R/RW-Discs mit MP3-Dateien wiedergeben, jedoch keine Daten aufzeichnen. Einige Audio-CD-R- und CD-RW-Discs können aufgrund ihres Zustands oder des zum Aufzeichnen verwendeten Geräts möglicherweise nicht wiedergegeben werden.

- Details zu MP3 finden Sie auf Seite 33.

Abspielen von Discs oder Dateien

Einlegen einer Disc

1 Drücken Sie ⏻, um das Gerät einzuschalten.
2 Drücken Sie CD auf der Fernbedienung oder wiederholt INPUT auf der Haupteinheit, um die CD-Eingabe zu wählen.
3 Drücken Sie ▲ am Hauptgerät, um das Disc-Fach zu öffnen.
4 Legen Sie die Disc mit dem Etikett nach oben in das Disc-Fach ein.

5 Drücken Sie ▲ am Hauptgerät, um das Disc-Fach zu schließen.

Wiedergabe von Tracks auf CD

1 Wenn die Erkennung abgeschossen ist, drücken Sie ▶II.

Ist der letzte Track abgespielt, stoppt das Gerät automatisch.

Wiedergabe von MP3-Musikdateien

MP3-Trackdaten werden in diesem Dokument als Musikdateien, ihr Speicherort als Ordner bezeichnet. Beispiel:

1 Wenn die Erkennung abgeschossen ist, drücken Sie ↑/↓, um den Ordner mit den Musikdateien auszuwählen ([☐], und dann oder ENTER.

• Wiederholen Sie diesen Schritt, wenn sich im ausgewählten Ordner weitere Ordner befinden.
• Drücken Sie ◀ oder ,um zum vorigen Ordner zurückzukehren.

2 Drücken Sie ↑/↓, um die Musikdatei auszuwählen ([d]), und dann ▶II oder ENTER.

- Wenn die Wiedergabe beginnt, können nur Musikdateien im gleichen Ordner kontinuierlich wiedergegeben werden.

ACHTUNG

• Legen Sie nicht zwei Discs in eine Disc-Schublade.
• Spielen Sie keine Discs mit speziellen Formen (Herz oder Achteck) ab. Dies kann zu Defekten führen.
  • Die Disc-Schublade nicht berühren, wenn sich diese bewegt.
• Wenn bei offener Schublade ein Stromausfall eintritt, warten Sie, bis die Stromversorgung wieder hergestellt wird.
• 8 cm-Discs unbedingt in die Mitte der Disc-Schublade legen.

Hinweis

• Aufgrund der Struktur seiner Disc-Information braucht es länger zum Lesen einer MP3-Disc als bei einer normalen CD (ungefähr 20 bis 90 Sekunden).
• Wenn während des schnellen Rücklaufs der Beginn des ersten Tracks erreicht ist, gelangt die Einheit in den Wiedergabe- Modus (gilt nur für CD).
• Wenn Radio- oder Fernsehempfang durch den CD-Betrieb gestört wird, das Gerät weiter entfernt vom Radio oder Fernseher aufstellen.

Tipp

• Wenn mehr als 20 Minuten lang keine Operation im CD-Modus erfolgte und die Audio-Datei in diesem Zeitraum nicht abgespielt wurde, wird der Strom automatisch abgeschaltet. In diesem Fall ist es erforderlich, dass automatische Stromabschaltung auf ON umgeschaltet wird.
  • Die automatische Stromabschaltung kann ein- oder ausgeschaltet werden (ON/OFF) (Seite 36).

Grundlegende Funktionen

Funktion	Hauptgerät	Fernbedienung	Betrieb
Wiedergabe			In der Stopp-Betriebsart drücken.
Stopp			Drücken Sie im Wiedergabemodus. (Bei Wiedergabe einer CD) "RESUME" wird angezeigt und die aktuelle Wiedergabeposition gespeichert. Drücken Sie noch einmal, und die gespeicherte Position wird gelöscht.
Pause			Drücken Sie im Wiedergabemodus. Drücken Sie ►III, um die Wiedergabe vom Anhaltepunkt an wieder aufzunehmen.
Nächste/ vorige Nummer			In der Wiedergabe- oder Stopp-Betriebsart drücken. Wenn Sie die Taste im Stopp-Modus drücken, dann drücken Sie►III, um den gewünschten Track zu starten. (Bei Wiedergabe von MP3) Sie nur können innerhalb des Ordners zwischen den Musikdateien vor- und zurückspringen.
Schneller Vorlauf/ Rücklauf			In der Wiedergabe-Betriebsart gedrückt halten. Lösen Sie die Taste, um die Wiedergabe fortzusetzen.

Weitere Wiedergabe von CDs oder MP3-Discs

Wiederholte Wiedergabe

Bei der wiederholten Wiedergabe können ein Titel, alle Titel oder eine programmierte Reihenfolge fortlaufend abgespielt werden.

Wiederholen eines Titels:

Drücken Sie wiederholt bis „REPEAT ONE“ erscheint. Drücken Sie ENTER.

Wiederholen aller Titel:

Drücken Sie wiederholt „bis „REPEAT ALL“ erscheint. Drücken Sie ENTER.

Wiederholen von gewünschten Titeln:

Führen Sie die Schritte 1–5 unter "Programmierte Wiedergabe (CD)" (Seite 16) aus und drücken Sie dann mehrfach bis "REPEAT ALL" angezeigt wird. Drücken Sie ENTER.

Beenden der wiederholten Wiedergabe:

Drücken Sie wiederholt „bis „REPEAT OFF“ erscheint. Drücken Sie ENTER.

Hinweis

• Achten Sie darauf, nach der Ausführung der Wiederholungs-Wiedergabe ■ zu drücken. Sonst wird die Disc fortlaufend wiedergegeben.
• Während der Wiederholungs-Wiedergabe ist die Wiedergabe in zufälliger Reihenfolge nicht möglich.

Zufallswiedergabe

Die Tracks einer Disc können automatisch in der Zufallswiedergabe abgespielt werden.

Zufallswiedergabe aller Titel:

Drücken Sie wiederholt RANDOM, bis „RANDOM ON“ erscheint. Drücken Sie ENTER.

Beenden der Zufallswiedergabe:

Drücken Sie wiederholt RANDOM, bis „RANDOM OFF“ erscheint. Drücken Sie ENTER.

Hinweis

• Wenn Sie während der Wiedergabe in zufälliger Reihenfolge ▶▶l drücken, können Sie sich zu dem Track bewegen, der bei der Wiedergabe in zufälliger Reihenfolge als nächster gewählt wird.
• Bei der Zufallswiedergabe wählt und spielt das Gerät automatisch Titel. (Sie können die Reihenfolge der Tracks nicht wählen.)
• Während der Wiedergabe in zufälliger Reihenfolge ist die Wiederholungswiedergabe nicht möglich.

Programmierte Wiedergabe (CD)

Zur Wiedergabe können Sie bis zu 24 Titel in der gewünschten Reihenfolge wählen.

1 Drücken Sie im Stopp-Modus auf der Fernbedienung PGM/MEMORY, um den Programmierspeichermodus einzugeben.
2 Drücken Sie |◀◀ ▶▶|, um die gewünschten Tracks auszuwählen.
3 Drücken Sie ENTER, um das Verzeichnis und die Tracknummer zu speichern.
4 Wiederholen Sie die Schritte 2 und 3 bei den anderen Tracks. Es können bis zu 24 Tracks programmiert werden.

- Wenn Sie die programmierten Tracks überprüfen wollen, dann drücken Sie PGM/MEMORY.

- Wenn Sie einen Fehler begehen, werden die letzten programmierten Tracks durch Drücken von gelöscht.

5 Drücken Sie ▶III, um die Wiedergabe zu starten.

Abbrechen der programmierten Wiedergabe:

Drücken Sie, um die programmierte Wiedergabe abzubrechen, zweimal ■ auf der Fernbedienung. Auf der Anzeige erscheint „PRG CLEAR“ und alle programmierten Inhalte werden gelöscht.

Hinzufügen von Tracks zum Programm:

Drücken Sie PGM/MEMORY. Dann folgen die Schritte 2 – 3, um Tracks hinzuzufügen.

Hinweis

• Wenn eine Disc ausgeworfen wird, wird das Programm automatisch abgebrochen.
• Wenn Sie ⏻ drücken, um den Standby-Modus einzugeben oder die Funktion von CD auf eine andere Funktion zu ändern, werden die programmierten Auswahlen gelöscht.
• Während der programmierten Operation ist die Wiedergabe in zufälliger Reihenfolge nicht möglich.

Herunterladen von MP3

Im Internet gibt es zahlreiche Musik-Seiten, von denen man Musik-Dateien MP3 herunterladen kann. Befolgen Sie die Anweisungen auf der Website für das Herunterladen dieser Musikdateien. Sie können diese heruntergeladenen Musikdateien durch Brennen einer CD-R/RW Disc abspielen.

• Die heruntergeladenen Songs/Dateien sind nur für den persönlichen Gebrauch bestimmt. Jedwede andere Nutzung der Songs ohne Zustimmung des Eigentümers ist rechtswidrig.

Umschalten des Display-Inhalts

1 Drücken Sie DISPLAY während der Wiedergabe.

Wenn der Titel, der Name des Interpreten und der Name des Albums auf der Datei aufgezeichnet sind, werden diese Informationen angezeigt. (Was Sie auf dieser Einheit sehen können, sind nur alphanumerische Zeilen. Nicht-alphanumerische Zeichen werden werden in "■" angezeigt.)

Hinweis

• Wenn "Not supported playback file" angezeigt wird, kann die Datei nicht wiedergegeben werden. Sie wird in diesem Fall automatisch übersprungen.
• Es gibt Fälle, in denen keine Informationen angezeigt werden können.
• Anzeige von Titel, Interpret und Album wird nur mit ID3-Version 1 (1.0 oder 1.1) unterstützt.

Kapitel 6:

Verwenden von Netzwerkfunktionen

Tuneln

Mit mehr als 70.000 Radiosendern und 2 Millionen abrufbaren registrierten Programmen ist Tuneln Radio ein Service, mit dem Sie Musik, Sport und Nachrichten aus der ganzen Welt genießen können.

- Verbinden Sie dieses Gerät mit dem Netzwerk. (Seite 8, 10)

1 Drücken Sie ⏻, um das Gerät einzuschalten.
2 Drücken Sie NET auf der Fernbedienung oder mehrfach INPUT am Hauptgerät, um Tuneln auszuwählen.
3 Drücken Sie ↑/↓, um einen Ordner ([]) auszuwählen, und drücken Sie dann ENTER.
4 Drücken Sie ♦/▼, um einen Radiosender oder ein Programm ([♪) auszuwählen, und drücken Sie dann ENTER.

Registrieren unter Favorites

Sie können den übertragenen Radiosender oder das übertragene Programm in einem Ordner „Favorites“ registrieren. Um die Wiedergabe zu starten, wählen Sie das Programm aus „Favorites“ aus.

Registrieren von Programmen in Favorites

1 Drücken Sie ENTER, während das Programm wiedergegeben wird.
2 Drücken Sie ♠/▼, um „Add to My Presets“ auszuwählen, und drücken Sie dann ENTER.

Löschen von Programmen aus Favorites

1 Drücken Sie ENTER, während das Programm wiedergegeben wird.
2 Drücken Sie ↑/↓, um „Remove from Presets“ auszuwählen, und drücken Sie dann ENTER.

Registrieren eines Tuneln Radio-Kontos

Wenn Sie auf der Tuneln Radio-Website (tunein.com) ein Konto erstellen und das Gerät von „My Page“ bei der Tuneln Radio-Website zuweisen, können Sie Radiosender und Programme, denen Sie auf der Website folgen, automatisch dem Gerät unter „Favorites“ hinzufügen.

Verwenden Sie den Registrierungscode, der auf diesem Gerät angezeigt wird, um das Gerät zuzuordnen.

1 Drücken Sie ♦/▼, um "Settings" auszuwählen, und drücken Sie dann ENTER.
2 Wenn „Registration Code“ angezeigt wird, drücken Sie ENTER.

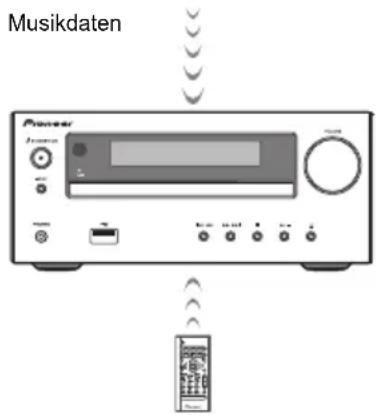

Wiedergabe von Musik mit Spotify

Dieses Gerät unterstützt Spotify Connect. Zum Verwenden von Spotify Connect muss die Spotify-App auf Ihrem Smartphone oder Tablet installiert sein, und Sie müssen über ein Spotify-Premiumkonto verfügen.

• Dieses Gerät muss mit dem gleichen Router wie das Smartphone bzw. Tablet verbunden sein.
• Informationen zu den Spotify-Einstellungen finden Sie unter: www.spotify.com/connect/
• Die Spotify-Software benötigt Lizenzen Dritter, die Sie hier finden: www.spotify.com/connect/third-party-licenses

Wiedergabe

1 Verbinden Sie das Smartphone mit dem gleichen Netzwerk wie dieses Gerät.
2 Wenn dieses Gerät eingeschaltet ist, klicken Sie im Track-Wiedergabebildschirm der Spotify-App auf die Connect-Schaltfläche.

3 Wählen Sie dieses Gerät aus (Pioneer X-HM36).

4 Der Eingangsselektor dieses Geräts wird automatisch zu Spotify gewechselt, und das Streaming von Spotify wird gestartet.

• Wenn die Einstellung „Network Standby“ (Seite 18) den Wert „Net STBY ON“ aufweist und Sie auf die Schaltfläche „Connect“ klicken und dieses Gerät auswählen, wird dieses Gerät automatisch eingeschaltet und das Streaming gestartet, auch dann, wenn sich dieses Gerät im Standby-Modus befindet.
• Wenn die Lautstärkeeinstellung auf dem Spotifyfähigen Gerät niedrig ist, wird der Ton nicht über dieses Gerät ausgegeben. Regeln Sie die Lautstärke daher auf einen geeigneten Pegel.

Einstellung Network Standby

Sie können dieses Gerät über das Netzwerk einschalten, wenn Sie eine Anwendung zum Steuern dieses Geräts verwenden.

1 Drücken Sie MENU auf der Fernbedienung.
2 Drücken Sie ♠/↓, bis „Network Standby“ angezeigt wird, und drücken Sie dann ENTER.
3 Drücken Sie ♠/↓, um bei der Abschaltautomatik zwischen ON/OFF zu wechseln.

• Die erste Einstellung weist den Wert ON auf.

Hinweis

- Der Stromverbrauch im Standby-Modus ist erhöht, wenn diese Funktion den Wert ON aufweist.

Kapitel 7:

USB-Wiedergabe

Wiedergeben von USB-Speichern (USB-Geräten)

Mit der USB-Schnittstelle an der Vorderseite des Receivers ist eine Zwei-Kanal-Wiedergabe von MP3-Dateien möglich.

- Pioneer garantiert nicht, dass jede Datei, die auf einem USB-Speicher gespeichert ist, wiedergegeben wird oder dass Strom an einen USB-Speicher geliefert wird. Bitte beachten Sie außerdem, dass Pioneer keinerlei Haftung für Verluste von Dateien auf USB-Speichergeräten übernimmt, die auf den Anschluss an dieses Gerät zurückzuführen sind.

- Details zu MP3 finden Sie auf Seite 33.

1 Drücken Sie USB als die Eingabequelle. Auf dem Hauptdisplay erscheint „USB“.

2 Schließen Sie den USB-Speicher an.

- Dieser Receiver unterstützt nicht einen USB-Hub.

3 Wenn die Erkennung abgeschossen ist, drücken Sie ♠/▼, um den Ordner mit den Musikdateien auszuwählen ([■]), und dann ► oder ENTER.

• MP3-Trackdaten werden in diesem Dokument als Musikdateien, ihr Speicherort als Ordner bezeichnet.
• Wiederholen Sie diesen Schritt, wenn sich im ausgewählten Ordner weitere Ordner befinden.
• Drücken Sie ◀ oder , um zum vorigen Ordner zurückzukehren.

4 Drücken Sie ♠/▼, um die Musikdatei auszuwählen ([ J ), und dann ▶ I I oder ENTER.

• Wenn die Wiedergabe beginnt, können nur Musikdateien im gleichen Ordner kontinuierlich wiedergegeben werden.
• Details zur Grundbedienung finden Sie auf Seite 15.
• Wenn Sie zu einer anderen Eingangsquelle wechseln wollen, dann beenden Sie vor dem Wechsel zuerst die USB-Speicher-Wiedergabe.

- Schalten Sie den Strom aus, ehe Sie den USB-Speicher entfernen.

Hinweis

• Unter bestimmten Bedingungen kann es vorkommen, dass dieses Gerät ein USB-Speichergerät nicht erkennt, Dateien nicht abspielt oder das USB-Speichergerät nicht mit Strom versorgt. Einzelheiten finden Sie im Abschnitt Netzwerkfunktion auf Seite 32.
• Wenn momentan keine Wiedergabe vom USB-Speichergerät stattfindet und 20 Minuten lang kein Bedienungsvorgang an diesem Gerät ausgeführt wurde, schaltet es sich automatisch aus. In diesem Fall ist es erforderlich, dass automatische Stromabschaltung auf ON umgeschaltet wird (Seite 36).

Wiederholte Wiedergabe

Bei der wiederholten Wiedergabe können ein Titel, alle Titel oder eine programmierte Reihenfolge fortlaufend abgespielt werden.

Wiederholen eines Titels:

Drücken Sie wiederholt, bis „REPEAT ONE“ erscheint. Drücken Sie ENTER.

Wiederholen aller Titel:

Drücken Sie wiederholt „bis „REPEAT ALL“ erscheint. Drücken Sie ENTER.

Beenden der wiederholten Wiedergabe:

Drücken Sie wiederholt „bis „REPEAT OFF“ erscheint. Drücken Sie ENTER.

Hinweis

• Achten Sie darauf, nach der Ausführung der Wiederholungs-Wiedergabe ■ zu drücken. Andernfalls werden die Dateien des USB-Speichers kontinuierlich abgespielt.
• Während der Wiederholungs-Wiedergabe ist die Wiedergabe in zufälliger Reihenfolge nicht möglich.

Zufallswiedergabe

Die Dateien des USB-Speichers können in zufälliger Reihenfolge oder automatisch wiedergegeben werden.

Zufallswiedergabe aller Titel:

Drücken Sie wiederholt RANDOM, bis „RANDOM ON“ erscheint. Drücken Sie ENTER.

Beenden der Zufallswiedergabe:

Drücken Sie wiederholt RANDOM, bis „RANDOM OFF“ erscheint. Drücken Sie ENTER.

Hinweis

• Wenn Sie während der Wiedergabe in zufälliger Reihenfolge ▶▶▶ drücken, können Sie sich zu dem Track bewegen, der bei der Wiedergabe in zufälliger Reihenfolge als nächster gewählt wird.
• Bei der Zufallswiedergabe wählt und spielt das Gerät automatisch Titel. (Sie können die Reihenfolge der Tracks nicht wählen.)
• Während der Wiedergabe in zufälliger Reihenfolge ist die Wiederholungswiedergabe nicht möglich.

Umschalten des Display-Inhalts

Die Einheit kann die auf dem USB-Speicher aufgezeichneten Informationen anzeigen. Einzelheiten finden Sie im Abschnitt Umschalten des Display-Inhalts auf Seite 16.

Kapitel 8:

Verwendung des Tuners

Wiedergabe von FM

Die folgenden Schritte beschreiben die Einstellung von UKW-Radiosendungen mittels der automatischen (Suchlauf) und der manuellen (Rasterschritt) Einstellfunktionen. Sobald Sie einen Sender eingestellt haben, können Sie die Frequenz speichern, um sie später wieder aufrufen zu können. Zur Verfahrensweise siehe unter Speichern voreingestellter Sender unten.

Abstimmung

1 Drücken Sie ⏻, um den Strom einzuschalten.
2 Drücken Sie TUNER, bis „FM“ auf dem Display angezeigt wird.
3 Drücken Sie TUNE +/- auf der Fernbedienung, um den gewünschten Sender einzustellen.

Automatische Sendereinstellung:

Drücken Sie TUNE +/- und halten Sie die Taste gedrückt. Daraufhin beginnt automatisch das Scannen, und der Tuner stoppt am ersten Sender, der empfangen werden kann.

Manuelle Abstimmung:

Drücken Sie TUNE +/- wiederholt, um den gewünschten Sender einzustellen.

Hinweis

• Wenn eine Radio-Interferenz auftritt, kann es sein, dass die automatische Senderwahl an diesem Punkt automatisch gestoppt wird.
  • Die automatische Senderwahl überspringt Sender mit schwachem Signal.

• Wenn Sie die automatische Senderwahl stoppen wollen, dann drücken Sie ■.

• Wenn ein RDS-Sender (Radio Data System) eingestellt wird, wird zuerst die Frequenz angezeigt. Danach erscheint der Sendername.

• Mit dem Modus Auto Station Program Memory (ASPM) kann eine vollautomatische Einstellung von RDS-Sendern realisiert werden (siehe Seite 23).

Empfangen einer UKW-Stereosendung:

1 Drücken Sie TUNER, bis "FM" auf dem Display angezeigt wird.
2 Drücken Sie MENU und dann ♦/▼, bis "FM STEREO/MONO" auf dem Display angezeigt wird.
3 Drücken Sie ENTER und dann ♦/▼, bis "AUTO" auf dem Display angezeigt wird.

Optimierung des AM/FM-Empfangs

Wenn Sie die obengenannten Schritte 1–2 ausgeführt haben, drücken Sie ENTER und dann ♦/♦, bis "MONO" auf dem Display angezeigt wird.

Dies ändert den Tuner von Stereo auf Mono, wodurch sich normalerweise der Empfang verbessert.

Speichern voreingestellter Sender

Wenn Sie oft einen bestimmten Radiosender hören, ist es praktisch, die Frequenz zu speichern, um den Sender später immer dann einfach aufrufen zu können, wenn Sie ihn hören möchten (Voreingestellte Senderwahl). Er muss dann nicht immer wieder manuell eingestellt werden. Dieses Gerät kann bis zu 30 Sender speichern.

1 Stellen Sie den Sender ein, den Sie speichern möchten.

Hinsichtlich weiterer Einzelheiten siehe den Abschnitt Abstimmung oben.

2 Betätigen Sie PGM/MEMORY.

Die voreingestellte Zahl blinkt.

3 Drücken Sie PRESET +/-, um die voreingestellte Nummer des Kanals zu wählen.

4 Drücken Sie PGM/MEMORY, um den betreffenden Sender im Speicher zu speichern.

Wenn die voreingestellte Zahl nicht mehr blinkt, sondern leuchtet, ehe der Sender gespeichert wird, dann wiederholen Sie die Operation von Schritt 2 an.

- Die Schritte 1 - 4 wiederholen, um andere Sender zu speichern oder einen Festsender zu ändern. Wenn ein neuer Sender gespeichert wird, wird der Sender gelöscht, der vorher für diesen voreingestellten Kanal gespeichert wurde.

Hinweis

- Die Backup-Funktion schützt die gespeicherten Sender für den Fall eines Stromausfalls oder einer Entfernung des Stromkabels einige Stunden.

Abrufen eines gespeicherten Senders

Drücken Sie PRESET +/-, um den gewünschten Sender zu wählen.

Festsender-Suchlauf

Die abgespeicherten Sender können automatisch abgetastet werden. (Festsenderspeicher-Suchlauf)

1 Drücken Sie PRESET +/- und halten Sie die Taste gedrückt.

Die voreingestellte Zahl erscheint, und die programmierten Sender werden nacheinander gewählt, jeder 5 Sekunden lang.

2 Drücken Sie PRESET +/- erneut, wenn der gewünschte Sender lokalisiert worden ist.

Löschen aller gespeicherten Sender

1 Drücken Sie TUNER auf der Fernbedienung.

2 Drücken Sie, bis "MEMORY CLEAR" erscheint.

Hinweis

- Alle Sender werden gelöscht.

Verwenden von RDS (Radio Data System)

Radio Data System (RDS) ist ein System, das von den meisten UKW-Sendern genutzt wird, um Zuhörern die verschiedensten Informationen – beispielsweise den Sendernamen und die Art der Sendung - zu liefern.

Eine Funktion des RDS-Systems ist, dass Sie nach Art des Programms suchen können. Zum Beispiel können Sie nach einem Sender suchen, der gerade eine Sendung der Programmart Jazz Music. ausstrahlt.

RDS-INFORMATIONEN

1 Drücken Sie TUNER, bis "FM" auf dem Display angezeigt wird.

2 Drücken Sie mehrfach DISPLAY.

Bei jedem Drücken von DISPLAY wird das Display wie folgt umgeschaltet:

- Wenn Sie einen anderen Sender als einen RDS-Sender oder einen RDS-Sender, dessen Signal schwach ist, einstellen, ändert sich das Display in folgender Reihenfolge:

Sendersuche nach Programmtyp

1 Drücken Sie TUNER, bis "FM" auf dem Display angezeigt wird.

2 Drücken Sie MENU und dann ♦/▼, bis "FM RDS" auf dem Display angezeigt wird.

3 Drücken Sie ENTER und dann ♦/▼, bis "PTY" auf dem Display angezeigt wird.

4 Drücken Sie ENTER.

5 Drücken Sie ←/→ zur Auswahl des gewünschten Programmtyps.

Bei jedem Drücken der Taste erscheint der Programmtyp.

Wenn die Taste gedrückt gehalten wird, wird der Programmtyp kontinuierlich angezeigt.

6 Während der ausgewählte Programmtyp angezeigt wird (5 Sekunden lang), drücken Sie ENTER.

Nachdem der gewählte Programmtyp etwa 2 Sekunden lang geleuchtet hat, erscheint „SEARCH“, woraufhin die Suchoperation beginnt.

Die Programmtypen werden wie folgt angezeigt:

News – Nachrichten

Current Affairs – Aktuelle Themen

Information – Allgemeine Informationen

Sport – Sport

Education – Bildungssendungen

Drama – Hörspiele usw.

Cultures – Nationale oder regionale Kultur, Theater usw.

Science – Wissenschaft und Technologie

Varied Speech – Für gewöhnlich Gesprächssendungen wie beispielsweise Quizshows oder Interviews.

Pop Music – Pop-Musik

Rock Music – Rock-Musik

Easy Listening – Leichte Unterhaltungsmusik

Light Classics M – „Leichte“ klassische Musik

Serious Classics – „Ernste“ klassische Musik

Other Music – Musik, die in keine der oben aufgeführten Kategorien passt

Weather & Metr – Wetterberichte

Finance – Börsenberichte, Kommerz, Handel usw.

Religion – Programme über Religion

Phone In – Hörer-

Anrufsendungen zur Äußerung der eigenen Meinung

Travel & Touring-

Ferienspezifische

Reisemeldungen, weniger

Verkehrsmeldungen

Leisure & Hobby – Freizeit und Hobby

Jazz Music – Jazz

Country Music – Country-Musik

National Music—Pop-Musik in einer anderen Sprache als Englisch

Oldies Music – Pop-Musik aus den 50ern und 60ern

Folk Music – Folk-Musik

Documentary –

Dokumentationen

Alarm Test –

Rundfunksendung beim

Testen von

Gefahrenmeldungs-

Einrichtungen oder -Receivern

Alarm - Alarm! – Information über Naturkatastrophen.

• Hat das Display zu blinken aufgehört, wiederholen Sie das Verfahren ab Schritt 2. Wenn die Einheit den gewünschten Programmtyp findet, leuchtet die zugehörige Kanalnummer etwa 8 Sekunden lang, und der Name des Senders verbleibt.
• Wenn Sie den gleichen Programmtyp eines anderen Senders hören möchten, wiederholen Sie die Schritte 2–6. Das Gerät sucht den nächsten Sender.
• Wenn kein Sender gefunden werden kann, erscheint „NOT FOUND“ 4 Sekunden lang.

Verwendung des Auto Station Program Memory (ASPM) (automatischer Senderprogramm-Speicher)

In der ASPM-Betriebsart sucht der Tuner automatisch nach neuen RDS-Sendern. Bis zu 30 Sender können gespeichert werden.

Wenn einige Sender bereits abgespeichert sind, verringert sich die Zahl der speicherbaren neuen Sender entsprechend.

1 Drücken Sie TUNER, bis "FM" auf dem Display angezeigt wird.

2 Drücken Sie MENU und dann ♦/♦, bis "FM RDS" auf dem Display angezeigt wird.

3 Drücken Sie ENTER und dann ♦/♦, bis "ASPM" auf dem Display angezeigt wird.

4 Drücken Sie ENTER.

„ASPM“ blinkt etwa 4 Sekunden lang, dann beginnt der Suchlauf (87,5 - 108 MHz).

Nach Abschluß des Suchlaufs wird die Zahl der abgespeicherten Sender 4 Sekunden lang angezeigt und dann erscheint „END“ 4 Sekunden lang.

• So stoppen Sie ASPM, bevor der Vorgang abgeschlossen ist: Drücken Sie ■, während nach Sendern gesucht wird. Die bereits gespeicherten Sender werden beibehalten.
• Wenn derselbe Sender auf verschiedenen Frequenzen sendet, wird die stärkste Frequenz abgespeichert.
• Jeder Sender, der die gleiche Frequenz hat wie ein bereits gespeicherter, wird nicht noch einmal gespeichert.
• Sind bereits 30 Sender abgespeichert, wird der Suchlauf abgebrochen. Wenn Sie die ASPM-Operation noch einmal durchführen möchten, müssen Sie den Festsenderspeicher löschen.
• Wenn keine Sender abgespeichert worden sind, erscheint „NOT FOUND“ etwa 5 Sekunden lang.
• Bei sehr schwachen RDS-Signalen können keine Sendernamen abgespeichert werden.
• Derselbe Sendername kann in verschiedenen Kanälen gespeichert werden.
• In einem gewissen Gebiet oder in gewissen Zeiträumen können die Sendernamen vorübergehend verschieden sein.

Hinweis

- Wenn eines der folgenden Ereignisse eintritt, bedeutet dies nicht, daß das Gerät defekt ist:

• „PS“, „NO PS“ und der Sendername erscheinen abwechselnd und vollständig.
• Wenn ein spezifischer Sender nicht richtig sendet oder ein Sender Prüfungen durchführt, kann die RDS-Empfangsfunktion nicht richtig arbeiten.
• Wenn ein RDS-Sender, dessen Signal zu schwach ist, empfangen wird, können Informationen wie z.B. der Sendername nicht angezeigt werden.
• „NO PS“, „NO PYT“ oder „NO RT“ blinkt etwa 5 Sekunden lang, und dann wird die Frequenz angezeigt.

• Hinweise zum Radiotext:

• Die ersten 8 Zeichen des Radiotextes erscheinen und werden dann über das Display gerollt.
• Wenn Sie einen RDS-Sender einstellen, der keinen Radiotext sendet, wird beim Schalten in die Radiotext-Position „NO RT“ angezeigt.
• Während des Empfangs der Radiotext-Daten oder beim Ändern des Textinhalts wird „RT“ angezeigt.

Wiedergabe von DAB+

Über DAB+ (Digital Audio Broadcasting)

Digital Audio Broadcasting ist ein digitales Rundfunksystem, bei dem Audiosignale zur Ausstrahlung in digitale Signale umgewandelt werden. DAB+ wird als eine Gruppe von Daten, die als Multiplex (Ensemble) bezeichnet wird, ausgestrahlt, die einen oder mehrere Sender (Dienste) enthalten kann. Jeder Sender enthält einen primären Dienst und es können ein oder mehrere sekundäre Dienste vorhanden sein. Dies ermöglicht die Übertragung von mehreren Programmen oder Diensten über eine einzige Frequenz.

Sendersuche

1 Drücken Sie TUNER, bis „DAB“ im Display erscheint.

Wenn die Einheit zum ersten Mal eingeschaltet wird, sucht sie automatisch nach Radiosendern, um eine Senderliste zu erstellen.

Die Sender werden in alphanumerischer Reihenfolge gespeichert. Der erste Sender auf der Liste wird ausgewählt und über die Lautsprecher wiedergegeben.

2 Drücken Sie TUNE +/-, um den gewünschten Sender auszuwählen.

3 Drücken Sie innerhalb von 10 Sekunden ENTER an der Fernbedienung, um den gewünschten Sender einzustellen.

• Wenn kein Sender gefunden wurde, wird „NO SIGNAL“ angezeigt.
• Bis zu 100 wird für insgesamt gefundene Sender angezeigt.

Automatische Sendersuche

Sie können die automatische Sendersuche wiederholen, wenn Sie das Gerät in eine andere Region transportieren, und Sie können der Senderliste Multiplex-Kanäle hinzufügen.

1 Drücken Sie TUNER, bis „DAB“ im Display erscheint.
2 Drücken Sie MENU und dann ♦/▼, bis "DAB SCAN" auf dem Display angezeigt wird.
3 Drücken Sie ENTER und dann ♦/♦, bis "AUTO" auf dem Display angezeigt wird.
4 Drücken Sie ENTER.
Die automatische Sendersuche beginnt.

Sobald die Sendersuche abgeschlossen wurde, wird der zuerst gefundene Sender ausgewählt.

Manuelle Sendersuche

Sie können Sender, die die automatische Suche nicht finden kann, manuell speichern. Bei einem schlechten Empfang können Sie die Empfindlichkeit anpassen.

Die manuelle Sendersuche ist erst nach der automatischen Sendersuche verfügbar. Führen Sie zuerst eine automatische Sendersuche durch.

1 Drücken Sie TUNER, bis "DAB" auf dem Display angezeigt wird.
2 Drücken Sie MENU und dann ♦/♦, bis "DAB SCAN" auf dem Display angezeigt wird.
3 Drücken Sie ENTER und dann ♦/♥, bis "MANUAL" auf dem Display angezeigt wird.
4 Drücken Sie ENTER.
5 Drücken Sie TUNE +/- innerhalb von 10 Sekunden, um die DAB+-Frequenz auszuwählen.
6 Drücken Sie ENTER innerhalb von 10 Sekunden.
- Bewegen Sie bei einem zu schwachen Signalpegel die Antenne oder die Einheit, um den Empfang zu verbessern.

Ändern der Informationsanzeige

Sie können die DAB+-Displayinformationen umschalten.

Drücken Sie die Taste DISPLAY.

Die Informationsanzeige ändert sich mit jedem Drücken der Taste in der folgenden Reihenfolge.

Wenn „NO SIGNAL“ angezeigt wird, erlaubt Ihnen die Taste DISPLAY kein Umschalten der Anzeige.

[Programmname]

Der Name des Senders wird angezeigt.

(Standardeinstellung)

[Lauftext]

Die vom Sender übertragenen Informationen durchlaufen das Display.

[Programmtyp]

Eine Beschreibung der Art des vom Sender ausgestrahlten Inhalts.

[Multiplex-Name]

Der Name des Multiplex (Ensembles), der den aktuellen Dienst bereitstellt.

[Frequenz]

Die DAB+-Frequenz für den Sender.

[Stereo-Modus]

Zeigt den Stereo-Modus an.

[Übertragungsgeschwindigkeit]

Die Geschwindigkeit der Datenübertragung.

[Signalqualität]

Die Signalqualität wird als eine Zahl (0 - 100) angezeigt.

[85-100: Gut, 70-84: Mäßig, 0-69: Schlecht]

Speichern eines Senders

Sie können 10 DAB-Sender im Speicher ablegen und per Tastendruck abrufen. (Vorwahlabstimmung)

1 Stellen Sie den gewünschten DAB-Sender ein.

2 Drücken Sie PGM/MEMORY.

Die Vorwahlnummer blinkt.

3 Drücken Sie innerhalb von 10 Sekunden PRESET +/-, um die Vorwahlkanalnummer zu wählen.

Legen Sie die Sender, mit Vorwahlkanal 1 beginnend, der Reihe nach im Speicher ab.

4 Drücken Sie innerhalb von 10 Sekunden PGM/MEMORY, um diesen Sender im Speicher abzulegen.

Falls die Vorwahlnummernanzeige erlischt, bevor der Sender im Speicher abgelegt wurde, wiederholen Sie den Bedienvorgang unter Schritt 2.

5 Wiederholen Sie Schritt 1 - 4, um andere Sender einzustellen oder um einen vorgewählten Sender zu ändern.

Wenn ein neuer Sender im Speicher abgelegt wird, wird der vorher gespeicherte Sender für diese Vorwahlkanalnummer gelöscht.

DAB-Frequenztabelle (BAND III)

Frequenz	Bezeichnung	Frequenz	Bezeichnung
174.928 MHz	5A 208.064	MHz 9D
176.640 MHz	5B 209.936	MHz 10A
178.352 MHz	5C 211.648	MHz 10B
180.064 MHz	5D 213.360	MHz 10C
181.936 MHz	6A 215.072	MHz 10D
183.648 MHz	6B 216.928	MHz 11A
185.360 MHz	6C 218.640	MHz 11B
187.072 MHz	6D 220.352	MHz 11C
188.928 MHz	7A 222.064	MHz 11D
190.640 MHz	7B 223.936	MHz 12A
192.352 MHz	7C 225.648	MHz 12B
194.064 MHz	7D 227.360	MHz 12C
195.936 MHz	8A 229.072	MHz 12D
197.648 MHz	8B 230.784	MHz 13A
199.360 MHz	8C 232.496	MHz 13B
201.072 MHz	8D 234.208	MHz 13C
202.928 MHz	9A 235.776	MHz 13D
204.640 MHz	9B 237.488	MHz 13E
206.352 MHz	9C 239.200	MHz 13F

Kapitel 9:

Andere Anschlüsse

ACHTUNG

• Schalten Sie, ehe Sie die Anschlüsse vornehmen oder ändern, den Strom aus und ziehen Sie das Netzkabel aus der Netzsteckdose.
• Wir übernehmen keine Haftung für Schäden, die beim Anschließen von Drittanbietergeräten entstehen.

Anschluss zusätzlicher Komponenten

Schließen Sie Ihre Zusatz-Wiedergabekomponente an die AUDIO IN-Ministecker-Buchse auf der Rückseite an.

1 Drücken Sie AUDIO als die Eingabequelle.

Wenn AUDIO IN gewählt wird, wird „Audio In“ auf dem Hauptdisplay angezeigt.

Hinweis

- Wenn die Minibuchse AUDIO IN mit der Kopfhörerbuchse eines Zusatzgerätes verbunden ist, wird die Lautstärke dieses Gerätes über das zur Wiedergabe verwendete Gerät geregelt. Wenn der Klang verzerrt ist, nachdem Sie die Lautstärke der Einheit vermindert haben, dann versuchen Sie, die Lautstärke auf dem zusätzlichen Wiedergabegerät zu vermindern.

Kapitel 10:

Bluetooth® Audio-Wiedergabe

Musikwiedergabe unter Einsatz von Bluetooth drahtloser Technologie

Die Einheit kann Musik, die auf Bluetooth fähigen Geräten (Handys, digitale Musikplayer usw.) gespeichert ist, drahtlos wiedergeben. Sie können auch einen Bluetooth Audio-transmitter (gesondert zu beziehen) verwenden, um sich an Musik von Geräten zu erfreuen, die nicht die Bluetooth Funktionsweise haben. Zu weiteren Einzelheiten siehe die Bedienungsanleitung für Ihr Bluetooth fähiges Gerät.

Hinweis

• D Bluetooth® Wortmarke und -Logos sind eingetragene Marken der Bluetooth SIG, Inc.
• D a sBluetooth drahtloser Technologie ausgestattete Gerät muss die A2DP-Profile unterstützen.
• Es kann nicht mit allen Bluetooth-fähigen Geräten eine Verbindung garantiert werden.

Betrieb per Fernbedienung

Die mit dieser Einheit mitgelieferte Fernbedienung ermöglicht das Abspielen und das Stoppen von Medien und die Ausführung anderer Operationen.

Hinweis

• D a s m i t Bluetooth drahtloser Technologie ausgestattete Gerät muss die AVRCP-Profile unterstützen.
• Der Fernbedienungsbetrieb kann nicht für alle für die kabellose Bluetooth Technologie aktivierten Geräte gewährleistet werden.

Pairing (Paarung) mit der Einheit (Erstregistrierung)

Um Musik, die auf einem Bluetooth fähigen Gerät gespeichert ist, von der Einheit wiedergeben zu können, muss zuerst das Pairing ausgeführt werden. Das Pairing muss erfolgen, wenn die Einheit zum ersten Mal mit dem Bluetooth fähigen Gerät zusammen verwendet wird oder wenn die Pairing-Daten auf dem Gerät aus irgendeinem Grund gelöscht worden sind. Das Pairing ist ein Schritt, der erforderlich ist, um die Kommunikation unter Verwendung der drahtlosen Bluetooth Technologie ausführen zu können.

• Das Pairing wird nur ausgeführt, wenn Sie die Einheit und das Bluetooth fähige Gerät das erste Mal zusammen verwenden.
• Um die Kommunikation unter Verwendung der drahtlosen Bluetooth Technologie zu ermöglichen, muss das Pairing sowohl an der Einheit als auch an dem Bluetooth fähigen Gerät vorgenommen werden.
• Nach dem Drücken von und dem Umschalten auf den Eingang Bluetooth werden die Pairing-Verfahrensschritte am Bluetooth fähigen Gerät vorgenommen. Wenn das Pairing korrekt vorgenommen worden ist, brauchen die Pairing-Vorgänge für die Einheit, wie unten dargestellt, nicht vorgenommen zu werden.

Zu weiteren Einzelheiten siehe die Bedienungsanleitung für Ihr Bluetooth fähiges Gerät.

1 Drücken Sie 🔊 drücken und den Strom für die Einheit einschalten.

2 Drücken Sie ✉.

Die Einheit schaltet auf Bluetooth um, und „Pairing“ wird angezeigt.

3 Den Strom für das Bluetooth fähige Gerät einschalten, mit dem das Pairing erfolgen soll, und den Pairing-Vorgang am Gerät vornehmen.

Hinweis

- Dieses Gerät wird als "Pioneer X-HM36" auf all Ihren Bluetooth fähigen Geräten angezeigt.

Das Pairing beginnt.

• D a s Bluetooth fähige Gerät nahe an der Einheit platzieren.
• Bitte ziehen Sie zu Einzelheiten die Bedienungsanleitung für Ihr Bluetooth fähiges Gerät zu Rate, wenn das Pairing ausgeführt werden kann, sowie zu den Vorgängen, die für das Pairing erforderlich sind.
• Geben Sie, wenn die Eingabe eines PIN-Codes verlangt wird, „0000“ ein. (Diese Einheit akzeptiert keine andere PIN-Code-Einstellung als „0000“.)

4 A u f d e m Bluetooth fäll bestätigen, dass das Pairing abgeschlossen ist.

Wenn das Pairing mit dem Bluetooth fähigen Gerät korrekt abgeschlossen worden ist, wird auf dem vorderen Bedienfeld der Einheit die Bezeichnung des Bluetooth fähigen Geräts angezeigt. (Nur alphanumerische 1-Byte-Zeichen können angezeigt werden. Ein Zeichen, das nicht angezeigt werden kann, wird durch ein „■“ wiedergegeben.)

Musik auf der Einheit von einem Bluetooth fähigen Gerät anhören

1 Drücken Sie.

Die Einheit wird auf den Eingang Bluetooth umgeschaltet.

2 Eine Bluetooth Verbindung wird dem Bluetooth fähigen Gerät und der Einheit realisiert.

Verfahrensschritte für das Anschließen an die Einheit sind von dem Bluetooth fähigen Gerät aus auszuführen.

- Zu Einzelheiten hinsichtlich der Verfahrensschritte für den Anschluss siehe die Bedienungsanleitung für Ihr Bluetooth fähiges Gerät.

3 Wiedergabe von Musik vom Bluetooth fähigen Gerät.

Hinweis

• Wenn ein Bluetooth fähiges Gerät nicht angeschlossen ist und mehr als 20 Minuten lang keine Operationen ausgeführt wurden, schaltet die Einheit automatisch den Strom aus. In diesem Fall ist es erforderlich, dass automatische Stromabschaltung auf ON umgeschaltet wird.
  • Die automatische Stromabschaltung kann ein- oder ausgeschaltet werden (ON/OFF) (Seite 36).

Starten mit Bluetooth

Wenn dieses Gerät sich im Standby-Modus befindet und Bedienvorgänge zum Verbinden mit diesem Gerät mit einem Gerät mit Bluetooth ausgeführt werden, das mit diesem Gerät gekoppelt wurde, wird dieses Gerät automatisch eingeschaltet, und der Bluetooth-Eingang ist ausgewählt.

1 Drücken Sie MENU auf der Fernbedienung.

2 Drücken Sie ♠/↓, bis „Network Standby“ angezeigt wird, und drücken Sie dann ENTER.

3 Drücken Sie ♦/♦, um bei der Abschaltautomatik zwischen ON/OFF zu wechseln.

• Die erste Einstellung weist den Wert ON auf.

Hinweis

- Der Stromverbrauch im Standby-Modus ist erhöht, wenn diese Funktion den Wert ON aufweist.

Anschluss während des Modus Network Standby bei einem Bluetooth fähigen Gerät

Wenn für die Einheit während Network Standby eine Anschluss-Geschichte (Pairing wurde bereits durchgeführt) mit einem Bluetooth fähigen Gerät existiert, kann die Einheit eine Anschluss-Anforderung direkt von der Anschluss-Geschichte erhalten.

Die Einheit startet unter Verwendung der Funktion Bluetooth und wird mit einem Bluetooth fähigen Gerät verbunden.

Auch Geräte, bei denen bereits ein Pairing mit dieser Einheit durchgeführt worden ist, werden während Network Standby in den folgenden Fällen nicht verbunden.

zwischen Sie in solchen Fällen den Pairing-Vorgang von dem mit der drahtlosen Bluetooth Technologie ausgestatteten Gerät und führen Sie das Pairing erneut durch.

• In diesem Gerät können bis zu 8 Geräte im Kopplungsverlauf gespeichert werden.
• Wenn die Einstellungen auf die Einstellungen ab Werk zurückgesetzt werden, werden alle Pairing-Vorgänge gelöscht.

Warnhinweis Funkwellen

Dieses Gerät arbeitet mit einer Funkwellenfrequenz von 2,4 GHz, einem Frequenzband, das auch von anderen drahtlosen Systemen genutzt wird (siehe Liste weiter unten). Nutzen Sie dieses Gerät nicht in der Nähe solcher Anlagen oder stellen Sie sicher, dass diese während der Nutzung abgeschaltet sind, damit es nicht zu Geräuschen oder Verbindungsunterbrechungen kommt.

• Drahtlose Telefone
  • Drahtlose Faxgeräte
• Mikrowellengeräte
  • WLAN-Geräte (IEEE802.11b/g)
• Drahtlose AV-Geräte
• Wireless Controller für Spielekonsolen
  • Medizingeräte, die mit Mikrowellen arbeiten
• Einige Babyphone

Andere, weniger verbreitete, Geräte, die auf der gleichen Frequenz arbeiten können:

• Diebstahlsicherungssysteme
• Amateurfunkanlagen (HAM)
- Management-Systeme für Lagerlogistik
- Identifizierungssysteme für Züge oder Rettungsfahrzeuge

Hinweis

- Wenn das Fernsehbild durch Rauschen beeinträchtigt wird, besteht die Möglichkeit, dass ein Gerät mit Bluetooth drahtloser Technologie oder dieses Gerät (einschließlich von Produkten, die von diesem Gerät unterstützt werden) Signalinterferenzen mit dem Antenneneingang des Fernsehgerätes, Videogerätes, Satellitentuners usw. verursacht. In einem solchen Fall erhöhen Sie den Abstand zwischen dem Antenneneingang und dem Gerät mit Bluetooth drahtloser Technologie bzw. dieser Anlage (einschließlich von Produkten, die von dieser Anlage unterstützt werden).

- Wenn irgendein Gegenstand den Weg zwischen dieser Anlage (einschließlich von Geräten, die von dieser Anlage unterstützt werden) und dem Gerät mit Bluetooth drahtloser Technologie behindert (z. B. eine Metalltür, eine Betonwand oder eine Isolierung mit Aluminiumfolie), kann eine Veränderung des Aufstellungsortes dieser Anlage erforderlich sein, um Rauschen und Signalunterbrechungen zu verhindern.

Einsatzbereich

Dieses Gerät ist ausschließlich für den Heimgebrauch vorgesehen. (Die Sendeabstände können sich je nach Umgebungsbedingungen verringern.)

An folgenden Standorten kann es aufgrund von schlechten Bedingungen oder der Unmöglichkeit, Funkwellen zu empfangen, zu Unterbrechungen oder dem Abbruch der Audio-Verbindung kommen:

- In Stahlbetonbauten oder Häusern mit Stahl- oder Eisenträgern.

• Neben großen Möbelstücken aus Metall.
• In einer Menschenmenge oder in der Nähe eines Gebäudes oder Hindernisses.
• An einem Standort, der einem Magnetfeld, statischer Elektrizität oder HF-Einstreuungen von Funkanlagen ausgesetzt ist, die das gleiche Frequenzband (2,4 GHz) wie diese Anlage nutzen, z. B. ein drahtloses 2,4-GHz-LAN-Gerät (IEEE802.11b/g) oder ein Mikrowellenherd.
• Wenn Sie in einem dichtbesiedelten Wohngebiet (Appartement, Stadthaus usw.) wohnen und das Mikrowellengerät Ihres Nachbarn sich in der Nähe Ihrer Anlage befindet, kann es sein, dass dies zu Funkwellenstörungen führt. Sollte dies eintreten, stellen Sie die Anlage an einem anderen Ort auf. Ist das Mikrowellengerät nicht in Betrieb, gibt es keine Funkwellenstörung geben.

Funkwellenreflektionen

Diese Anlage empfängt sowohl die direkt von einem Gerät mit Bluetooth drahtloser Technologie übermittelten Wellen (direkten Wellen) als auch Wellen, die aufgrund von Reflektionen an Wänden, Möbelstücken und Gebäudeteilen aus verschiedenen Richtungen eintreffenden Wellen (reflektierten Wellen). Die (aufgrund von Hindernissen und reflektierenden Objekten) reflektierten Wellen erzeugen wiederum verschiedene reflektierte Wellen und auch Veränderungen in den Empfangsverhältnissen, und zwar je nach Standort. Wenn die Audiosignale aufgrund dieses Phänomens nicht einwandfrei empfangen werden können, verändern Sie probeweise den Aufstellungsort des Gerätes mit Bluetooth drahtloser Technologie geringfügig. Bitte beachten Sie außerdem, dass der Empfang von Audiosignalen auch durch reflektierte Wellen unterbrochen werden kann, wenn sich eine Person dem Raum zwischen dieser Anlage und dem Gerät mit Bluetooth drahtloser Technologie nähert oder diesen kreuzt.

Vorsichtshinweise zum Anschließen von Produkten, die von dieser Anlage unterstützt werden

• Stellen Sie die erforderlichen Anschlüsse an allen von dieser Anlage unterstützten Geräten komplett her, einschließlich von Audio- und Netzkabeln, bevor Sie die Geräte an diese Anlage anschließen.
• Nachdem Sie die Anschlüsse an diese Anlage hergestellt haben, prüfen Sie nach, dass Audiokabel nicht gebündelt mit Netzkabeln verlegt worden sind.
• Stellen Sie vor dem Abtrennen dieser Anlage sicher, dass ausreichend freier Arbeitsplatz im Umfeld vorhanden ist.
• Wenn Sie Anschlüsse von Audio- oder anderen Kabeln für Geräte ändern, die von diesem Gerät unterstützt werden, vergewissern Sie sich, dass Sie ausreichend Platz haben.

Kapitel 11:

Zusätzliche Informationen

Fehlersuche

Häufig wird eine nicht ordnungsgemäße Bedienung mit Geräteproblemen und Fehlfunktionen verwechselt. Wenn Sie den Eindruck haben, dass diese Komponente nicht ordnungsgemäß funktioniert, überprüfen Sie bitte die unten aufgeführten Punkte. Manchmal liegt das Problem bei einer anderen Komponente. Überprüfen Sie die anderen verwendeten Komponenten und die elektrischen Anschlüsse. Falls das Problem selbst nach dem Durchgehen der unten aufgeführten Checkliste nicht behoben werden kann, wenden Sie sich bitte an Ihr von Pioneer autorisiertes Service-Center oder Ihren Händler und lassen Sie eine Reparatur durchführen.

- Falls das Gerät aufgrund äußerer Auswirkungen wie beispielsweise statischer Elektrizität nicht normal funktioniert, entfernen Sie bitte den Netzstecker aus der Wandsteckdose, und stecken Sie ihn erneut ein, um normale Betriebsbedingungen wiederherzustellen.

Allgemeine Probleme

Problem Prüfpunkt Maßnahme zur Behebung
Einstellungen, die Sie vorgenommen haben, sind gelöscht worden.	War das Netzkabel nicht angeschlossen?	Wenn das Netzkabel nicht angeschlossen ist, werden die Einstellungen, die Sie vorgenommen haben, gelöscht. Bitte stellen Sie die Uhr erneut ein. Wenn Sie die Einstellungen nicht löschen wollen, dann trennen Sie das Netzkabel nicht vom Netz.
Die Wiedergabelautstärke von CDs, MP3, Tuner und AUDIO IN ist jeweils verschieden.	Dabei handelt es sich nicht um eine Funktionsstörung dieses Gerätes.	Die Lautstärke kann in je nach der Eingangsquelle und dem Aufnahmeformat unterschiedlich sein.
		Wenn ein Analogplayer mit dieser Einheit verwendet wird, schließen Sie ein mit einem Phono-Equalizer ausgestattetes Gerät an.
Das Gerät spricht nicht auf eine Betätigung der Fernbedienung an.	Betätigen Sie die Fernbedienung aus zu großer Entfernung?	Betätigen Sie die Fernbedienung innerhalb von 7 Metern und einem Winkel von 30irc vor dem Fernbedienungssignal-Sensor (Seite 3).
	Ist der Fernsensor für die Fernbedienung direktem Sonnenlicht oder starkem künstlichen Licht eines Fluoreszenz-Beleuchtungskörpers usw. ausgesetzt?	Die Fernbedienungssignale können nicht richtig empfangen werden, wenn der Fernsensor für die Fernbedienung direktem Sonnenlicht oder starkem künstlichen Licht eines Fluoreszenz-Beleuchtungskörpers usw. ausgesetzt ist.
	Sind die Batterien erschöpft? Wechseln Sie die Batterien aus (Seite 3).
Die Disc kann nicht wiedergegeben werden oder sie wird automatisch ausgeworfen.	Ist die Disc zerkratzt? Zerkratzte Discs werden möglicherweise nicht abgespielt.
	Ist die Disc verschmutzt?	Wischen Sie den Schmutz von der Disc (Seite 35).
	Befindet sich das Gerät an einem feuchten Ort?	Innen könnte es zu Kondensation gekommen sein. Warten Sie eine Weile, um das kondensierte Wasser verdampfen zu lassen. Stellen Sie dieses Gerät nicht in der Nähe einer Klimaanlage usw. auf (Seite 34).
Verzeichnis- oder Dateinamen werden nicht erkannt.	Haben Sie die maximale Anzahl von Ordner- oder Dateinamen überschritten, die dieses Gerät erkennen kann?	Von diesem Gerät können bis zu 999 Dateien auf einer einzelnen Disc bzw. auf einem einzelnen USB-Speichergerät erkannt werden. Die maximale Anzahl der Ordner beträgt 255. Je nach Ordnerstruktur ist es möglich, dass manche Ordner oder Dateien vom Gerät nicht erkannt werden.
Das Gerät schaltet sich automatisch aus.		Wenn 20 Minuten lang keine Wiedergabe und keine Operation erfolgte, wird die Einheit automatisch abgeschaltet. In diesem Fall ist es erforderlich, dass automatische Stromabschaltung auf ON umgeschaltet wird (Seite 36).

Wi-Fi-Verbindung

Problem Maßnahme zur Behebung
Es ist keine Verbindung mit dem Zugangspunkt möglich	Versuchen Sie die Stromversorgung des WLAN-Routers und des Geräts ein-/auszustecken, testen Sie den Strom-Ein-Status des WLAN-Routers und versuchen Sie, den WLAN-Router neu zu starten.
	Vergewissern Sie sich, dass die Einstellungen für SSID und Verschlüsselung (WPA2 usw.) korrekt sind. Stellen Sie sicher, dass Sie die Netzwerkeinstellungen des Geräts korrekt eingestellt haben.Hinweis: „WEP“-Verschlüsselung wird nicht unterstützt.
	Eine Verbindung mit einer SSID, die Multi-Byte-Zeichen enthält, wird nicht unterstützt. Benennen Sie die SSID des WLAN-Routers nur mit alphanumerischen Ein-Byte-Zeichen und versuchen Sie es erneut.
	Die SSID wird nicht angezeigt, wenn sich die Einstellung des WLAN-Routers im unsichtbaren Modus befindet (Modus, um den SSID-Schlüssel zu verbergen) oder wenn JEDE Verbindung ausgeschaltet ist. Ändern Sie die Einstellung und versuchen Sie es erneut.
Es wird eine Verbindung mit einer anderen als der ausgewählten SSID hergestellt.	Bei einigen Zugangspunkten ist es möglich, mehrere SSIDs für ein Gerät einzurichten. Wenn Sie die Taste zur automatischen Einstellung an einem solchen Router verwenden, werden Sie möglicherweise mit einer anderen als der gewünschten SSID verbunden. Verwenden Sie in diesem Fall eine Verbindungsmethode mit Passworteingabe.
Die Wiedergabe wird unterbrochen, und es erfolgt keine Kommunikation	Verringern Sie den Abstand zum Zugangspunkt und entfernen Sie ggf. Hindernisse, sodass Sichtverbindung besteht. Versuchen Sie es dann erneut. Stellen Sie das Gerät entfernt von Mikrowellenherden oder anderen Zugangspunkten auf. Es wird empfohlen, den Zugangspunkt und das Gerät im gleichen Raum zu platzieren.
	Wenn sich ein Metallobjekt in der Nähe des Geräts befindet, kann es sein, dass eine WLAN-Verbindung nicht möglich ist, da das Metall Auswirkungen auf die Funkwellen hat.
	Wenn sich andere Zugangspunkte in der Nähe des Geräts befinden, können verschiedene Probleme wie Unterbrechungen bei Wiedergabe und Kommunikation auftreten. Sie können diese Probleme vermeiden, indem Sie den Kanal des Zugangspunkts ändern. Anweisungen zum Ändern der Kanäle finden Sie in der Anleitung des Zugangspunkts.

Netzwerkfunktion

Problem Maßnahme zur Behebung
Kann nicht auf das Internetradio zugreifen	Entfernen Sie die Netzkabel dieses Geräts sowie des Routers und schließen Sie sie wieder an. Starten Sie den Router neu.
	Auf bestimmte Netzwerkdienste oder Inhalte, die durch das Gerät erhältlich sind, kann u. U. nicht zugegriffen werden, wenn der Serviceprovider seinen Service beendet.
	Stellen Sie sicher, dass Ihr Modem und Router ordnungsgemäß angeschlossen sind, und stellen Sie sicher, dass beide eingeschaltet sind.
	Je nach ISP ist die Einstellung des Proxyservers notwendig.
	Vergewissern Sie sich, dass der verwendete Router und/oder das Modem von Ihrem ISP unterstützt wird.

Wenn ein USB-Speichergerät angeschlossen ist

Problem Prüfpunkt Maßnahme zur Behebung
Der USB-Speicher wird nicht erkannt.	Ist der USB-Speicher richtig angeschlossen?	Schließen Sie den Speicher richtig an (bis zum Anschlag).
	Ist der USB-Speicher (Speichergerät) über einen USB-Hub angeschlossen?	Diese Einheit unterstützt nicht USB-Hubs. Schließen Sie den USB-Speicher (Speichergerät) direkt an.
		Dieses Gerät unterstützt ausschließlich USB-Geräte der Massenspeicherklasse.
		Dieses Gerät unterstützt tragbare Flash-Speicher und digitale Audio-Wiedergabegeräte.
		Nur die Datei-Systeme FAT16 und FAT32 werden unterstützt. Andere Dateisysteme (exFAT, NTFS, HFS usw.) werden nicht unterstützt.
		Dieses Gerät unterstützt nicht die Verwendung externer Festplattenlaufwerke.
	Dabei handelt es sich nicht um eine Funktionsstörung dieses Gerätes.	Schalten Sie den Strom aus und wieder an.
		Einige USB-Speicher (Speichergeräte) werden möglicherweise nicht richtig erkannt.
Datei kann nicht wiedergegeben werden.	Ist die Datei Copyright-geschützt (durch DRM)?	Copyright-geschützte Dateien können nicht wiedergegeben werden.
	Dabei handelt es sich nicht um eine Funktionsstörung dieses Gerätes.	Auf einem Computer gespeicherte Dateien können nicht wiedergegeben werden.
		Bei einigen Dateien ist es möglich, dass sie nicht wiedergegeben werden können.
Ordner- oder Dateinamen werden überhaupt nicht oder nicht richtig angezeigt.	Enthält der Ordner- bzw. Dateiname mehr als 30 Zeichen?	Die maximale Anzahl von anzeigbaren Zeichen für die Verzeichnis- und die Dateinamen beträgt 30.
Verzeichnis- oder Dateinamen werden nicht in alphabetischer Reihenfolge angezeigt.	Dabei handelt es sich nicht um eine Funktionsstörung dieses Gerätes.	Die Reihenfolge der angezeigten Verzeichnis- und Dateinamen hängt ab von der Reihenfolge, in der die Verzeichnisse oder Dateien auf dem USB-Speicher (USB-Gerät) aufgenommen wurden.
Die Erkennung des USB-Speichers (Speichergeräts) dauert lange.	Wie groß ist die Kapazität des USB-Speichers (Speichergeräts)?	Das Laden der Daten kann einige Zeit erfordern, wenn USB-Speicher (Speichergeräte) mit großer Kapazität angeschlossen sind (dies könnte einige Minuten dauern).

Wenn das mit der drahtlosen Bluetooth-Technologie ausgestattete Gerät angeschlossen ist oder betrieben wird.

Problem Maßnahme zur Behebung

Ein Gerät mit Bluetooth drahtloser Technologie kann nicht angeschlossen oder betätigt werden.

Das Gerät mit Bluetooth drahtloser Technologie gibt keinen Ton aus, oder Tonunterbrechungen treten auf.

Prüfen Sie nach, dass sich kein Gerät in der Nähe dieser Anlage befindet, das elektromagnetische Wellen auf dem 2,4-GHz-Band abgibt (z. B. ein Mikrowellenherd, ein drahtloses LAN-Gerät oder ein Gerät mit Bluetooth drahtloser Technologie). Wenn ein solches Objekt sich neben dem Gerät befindet, stellen Sie das Gerät weiter entfernt davon auf. Oder schalten Sie das Gerät, das elektromagnetische Wellen aussendet, aus.

Prüfen Sie nach, dass sich das Gerät mit Bluetooth drahtloser Technologie nicht in einem zu großen Abstand von dieser Anlage befindet, und dass sich keine Hindernisse auf dem Übertragungsweg zwischen dem Gerät mit Bluetooth drahtloser Technologie und dieser Anlage befinden. Stellen Sie das Gerät mit Bluetooth drahtloser Technologie in einem Abstand von weniger 10 m* von dieser Anlage so auf, dass sich keine Hindernisse auf dem Übertragungsweg befinden.

* Die angegebene Entfernung ist als ein grober Richtwert zu betrachten. Die tatsächlich mögliche Entfernung zwischen den Geräten kann in Abhängigkeit von der Umgebung variieren.

Das Gerät mit Bluetooth drahtloser Technologie ist möglicherweise nicht auf einen Kommunikationsmodus eingestellt, der die Bluetooth drahtlose Technologie unterstützt. Prüfen Sie die Einstellungen des Geräts mit Bluetooth-Wireless-Technologie.

Prüfen Sie, ob die Einheit mit einem Bluetooth-fähigen Gerät verbunden ist, für das eine andere Eingangsquelle als Bluetooth ausgewählt ist. Wählen Sie Bluetooth als Eingangsquelle und nehmen Sie ein Pairing vor.

Abspielbare Discs und Formate

Audio CD	Handelsübliche Audio-CDsCD-R/-RW/-ROM-Discs, die im CD-DA-Format aufgezeichnete Musikdaten enthalten
MP3	MP3- Dateien, die auf CD-R/CD-RW/CD-ROM-Discs oder USB-Speicher (USB-Gerät) aufgenommen wurden.

• Mit diesem Gerät können ausschließlich finalisierte Discs abgespielt werden.
• Discs, die im Paketschreib-Modus (UDF-Format) bespielt wurden, sind nicht mit diesem Gerät kompatibel.
• Firmen- und Produktnamen, die in der vorliegenden Bedienungsanleitung verwendet werden, sind Warenzeichen oder eingetragene Warenzeichen der betreffenden Firmen.
• Mit diesem Gerät können ausschließlich Discs abgespielt werden, die im Format ISO9660 Level 1, Level 2 und Joliet aufgezeichnet wurden.
• Durch DRM (Digital Rights Management) geschützte Dateien können nicht abgespielt werden.

MP3:

MP3 ist ein Kompressionsformat. Es ist eine Abkürzung für MPEG Audio Layer 3. MP3 ist eine Art von Audiocode, der durch erheblicher Datenreduzierung von der ursprünglichen Tonquelle mit sehr geringem Tonqualitätsverlust verarbeitet wird.

• Dieses System unterstützt MPEG-1/2 Audio Layer 3 (Abtastraten: 32 kHz bis 48 kHz; Bitraten 8 kbps bis 320 kbps).
• Während der Wiedergabe einer VBR-Datei kann das Zeitzählwerk im Display von ihrer tatsächlichen Wiedergabezeit abweichen.
  • Die Reihenfolgedaten der Ordner und Dateien, welche auf dem Medium aufgezeichnet sind, variieren je nach Brennsoftware. Möglicherweise erfolgt die Wiedergabe über dieses Gerät nicht in der erwarteten Reihenfolge.
• Von Medien mit MP3-Dateien können bis zu 255 Ordner und 999 Dateien (einschließlich nicht wiedergabefähiger Dateien) gelesen werden.

Hinweis

- Dieses Gerät bietet keine Unterstützung von Discs, die im Multisession- oder Multiborder-Verfahren bespielt wurden.

- Bei der Multisession/Multiborder-Aufzeichnung handelt es sich jeweils um ein Verfahren, bei dem Daten in zwei oder mehr sog. Sessions bzw. Borders auf einer einzigen Disc aufgezeichnet werden. Bei einer „session“ bzw. einem „border“ handelt es sich um eine Aufzeichnungseinheit, die aus einem kompletten Datensatz von Lead-in bis Lead-out besteht.

Hinweise zu CDs, die mit Kopierschutz versehen sind

Dieses Gerät ist auf Übereinstimmung mit den Spezifikationen des Audio-CD-Formats ausgelegt. Dieses Gerät unterstützt keine Wiedergabe oder Funktionen von Discs, die diesen Spezifikationen nicht entsprechen.

Unterstützte Audiodateiformate

Dieses Gerät unterstützt keine Lossless-Codierung.

Vorsichtsmaßregeln bei der Verwendung

Transport dieses Gerätes

Bevor Sie dieses Gerät bewegen, vergewissern Sie sich, dass keine Disc eingelegt ist, und entfernen Sie das USB-Speichergerät. Drücken Sie ⏻, bis "STAND BY" auf dem Hauptdisplay erlischt, und entfernen Sie dann das Netzkabel. Es kann zu Beschädigungen kommen, wenn das Gerät transportiert oder bewegt wird, während eine Disc eingelegt oder ein Gerät an USB-Anschluss oder AUDIO IN-Ministecker-Buchse angeschlossen ist.

Installationsort

• Wählen Sie einen stabilen Ort in der Nähe des Fernsehgerätes oder der Hi-Fi-Anlage, das bzw. die gemeinsam mit diesem Gerät verwendet werden soll.
• Stellen Sie dieses Gerät nicht auf einem Fernsehgerät oder Farbmonitor auf. Installieren Sie den Receiver auch in ausreichender Entfernung von Kassettenlaufwerken und anderen Geräten, die leicht von Magnetkräften beeinflusst werden.

Vermeiden Sie die folgenden Örtlichkeiten:

• Orte, die direktem Sonnenlicht ausgesetzt sind
• Feuchte oder schlecht belüftete Orte
• Sehr heiße Orte
• Orte, die Vibrationen ausgesetzt sind
• Orte, an denen sehr viel Staub und Zigarettenrauch vorhanden ist
• Orte, die dem Auftreten von Ruß, Dampf oder Hitze ausgesetzt sind (Küche usw.)

Stellen Sie keine Gegenstände auf dieses Gerät

Stellen Sie keine Gegenstände oben auf dieses Gerät.

Verstopfen Sie nicht die Lüftungsöffnungen.

Verwenden Sie dieses Gerät nicht auf zotteligen Teppichen, einem Bett, Sofa usw., oder während es in ein Tuch, eine Decke usw. eingewickelt ist. Anderenfalls besteht die Gefahr einer Beschädigung durch Überhitzung.

Setzen Sie den Receiver nicht der Hitze aus.

Stellen Sie das Gerät nicht auf einen Verstärker oder eine andere Komponente, die Wärme erzeugt. Wenn Sie den Receiver in einem Regal montieren, dann platzieren Sie ihn in einem Fach unter dem Verstärker, um die Wärme zu vermeiden, die vom Verstärker oder einem anderen Audiogerät abgegeben wird.

• Schalten Sie das Gerät stets aus, wenn es nicht betrieben wird.
• Bei eingeschaltetem Gerät kann es abhängig von den Signalbedingungen vorkommen, dass Streifen im Fernsehbild erscheinen und Rundfunksendungen durch Rauschen gestört werden. Schalten Sie das Gerät in einem solchen Fall aus.

Hinweise zu Kondensatbildung

Wenn dieses Gerät plötzlich von einem kalten Ort in einen warmen Raum gebracht wird (z. B. im Winter) oder die Temperatur im Raum, in dem das Gerät aufgestellt ist, plötzlich aufgrund eines in Betrieb befindlichen Heizgerätes usw. ansteigt, können sich Wassertröpfchen (Kondensat) im Geräteinneren (auf Betriebsteilen und Abtasterlinse) bilden. Wenn es zu Kondensatbildung gekommen ist, arbeitet das Gerät nicht mehr ordnungsgemäß, und Wiedergabe ist nicht möglich. Lassen Sie das Gerät 1 bis 2 Stunden lang bei Raumtemperatur eingeschaltet (die erforderliche Dauer hängt vom Ausmaß der Kondensatbildung ab). Die Wassertropfen verdampfen und die Wiedergabe ist wieder möglich. Auch im Sommer kann es zu Kondensatbildung kommen, wenn das Gerät direkt dem Luftstrom einer Klimaanlage ausgesetzt ist. Stellen Sie das Gerät in einem solchen Fall an einem anderen Ort auf.

Reinigen des Produkts

• Trennen Sie vor einer Reinigung des Gerätes grundsätzlich den Netzstecker von der Netzsteckdose.
• Reinigen Sie die Außenflächen mit einem weichen Tuch. Wenden Sie bei hartnäckigem Schmutz ein neutrales Spülmittel an, verdünnt mit 5 bis 6 Teilen Wasser, tränken Sie damit das weiche Tuch, wringen Sie es gründlich aus, wischen Sie damit den Schmutz weg und wischen Sie anschließend mit einem weichen, trockenen Tuch nach.
• Alkohol, Verdünner, Benzin, Insektizide usw. könnten dazu führen, dass der Druck oder die Farbe abgehen. Vermeiden Sie außerdem einen längeren Kontakt von Gegenständen aus Gummi oder Vinyl mit dem Gerät, da diese Substanzen das Gehäuse beschädigen können.
• Bei der Verwendung von mit Chemikalien imprägnierten Wischtüchern usw. lesen Sie bitte sorgfältig die den Wischtüchern beiliegenden Vorsichtsmaßregeln.

Reinigen der Abtasterlinse

Unter normalen Betriebsbedingungen kommt es zu keiner Verschmutzung der Abtasterlinse dieses Gerätes. Sollte es dennoch vorkommen, dass sich Staub oder Schmutz auf der Abtasterlinse angesammelt haben und eine Funktionsstörung verursachen, wenden Sie sich bitte zwecks Reinigung der Linse an eine Pioneer-Kundendienststelle. Vom Gebrauch von handelsüblichen Linsenreinigern wird abgeraten, da derartige Reiniger die Abtasterlinse beschädigen können.

Handhabung von Discs

Aufbewahren

• Platzieren Sie Discs stets in Ihren Hüllen und bewahren Sie sie vertikal auf. Vermeiden Sie für den Aufbewahrungsort Hitze, Feuchtigkeit, direktes Sonnenlicht und extreme Kälte.
• Lesen Sie unbedingt die mit der Disc mitgelieferten Behandlungshinweise.

Reinigen der Discs

- Fingerabdrücke oder Staub auf den Discs können dazu führen, dass die Discs nicht abgespielt werden können. Verwenden Sie in diesem Falle zum Reinigen ein Tuch usw., mit dem Sie die Disc vorsichtig von der Innenseite zur Außenseite hin abwischen. Verwenden Sie zum Reinigen keine verschmutzten Tücher.

- Verwenden Sie zum Reinigen kein Benzin, keinen Verdünner und keine anderen leicht flüchtigen Chemikalien. Verwenden Sie auch keine Sprays und keine antistatischen Mittel.

• Verwenden Sie bei hartnäckigem Schmutz etwas Wasser auf einem weichen Tuch, wringen Sie dieses Tuch gründlich aus, wischen Sie den Schmutz weg und wischen Sie dann die Feuchtigkeit mit einem trockenen Tuch weg.
• Verwenden Sie auf keinen Fall beschädigte Discs (Discs mit Rissen oder verzogene Discs).
• Lassen Sie auf keinen Fall die Signal-Oberfläche der Disc zerkratzt oder schmutzig werden.
• Bringen Sie kein Papier und keine Sticker auf der Oberfläche der Discs an. Wenn Sie dies tun, könnten sich die betreffenden Discs verziehen, so dass es unmöglich wird, sie abzuspielen. Bitte beachten Sie auch, dass geliehene Discs oft Etiketten haben, die auf ihnen angebracht sind, und dass der Klebstoff der Etiketten herausgequollen ist. Überzeugen Sie sich vor der Verwendung der geliehenen Discs, dass sich rund um die Kanten solcher Etiketten kein Klebstoff befindet.

Speziell geformte Discs

Speziell geformte Discs (herzförmig, sechseckig usw.) können nicht mit diesem Gerät abgespielt werden. Verwenden Sie keine derartigen Discs, da diese das Gerät beschädigen können.

Einstellen der automatischen Stromabschaltung

1 Drücken Sie MENU auf der Fernbedienung.

"Auto Power Down" wird auf dem Hauptdisplay angezeigt.

2 Drücken Sie ENTER auf der Fernbedienung.

3 Drücken Sie ♠/♥, um bei der Abschaltautomatik zwischen ON/OFF zu wechseln.

• Die Anfangseinstellung ist ON.

Hinweis

• Wenn die automatische Stromabschaltung eingeschaltet ist (ON), wird auf dem Hauptdisplay „APD ON“ angezeigt.
• Wenn die automatische Stromabschaltung eingeschaltet ist (OFF), wird auf dem Hauptdisplay „APD OFF“ angezeigt.

Erweiterte Netzwerkeinstellungen

Überprüfen von Netzwerkinformationen

1 Drücken Sie MENU auf der Fernbedienung.
2 Drücken Sie ↗/↓, bis „Network INFO“ angezeigt wird, und drücken Sie dann ENTER.
3 Drücken Sie ↗/↓, um das zu prüfende Element auszuwählen, und drücken Sie dann ENTER.

Signalstärke

Sie können die Stabilität der kabellosen Verbindung überprüfen.

Mehr Bedeutet mehr Stabilität.

- Passen Sie den Winkel der kabellosen Antenne entsprechend dem Verbindungsstatus an.

IP-Adresse

Die IP-Adresse dieses Geräts wird angezeigt.

MAC-Adresse

Die MAC-Adresse dieses Geräts wird angezeigt.

Netzwerktyp

Es wird entweder kabelgebundenes LAN (kabelgebunden) oder Wi-Fi (kabellos) angezeigt.

SSID

Die SSID des verbundenen Zugangspunkts wird angezeigt.

Ein-/Ausschalten von Wi-Fi

1 Drücken Sie MENU auf der Fernbedienung.
2 Drücken Sie ♠/♦, bis „Network Type Set“ angezeigt wird, und drücken Sie dann ENTER.
3 Drücken Sie ♠/♦, um den Wert der Wi-Fi-Einstellung (ON/OFF) zu wechseln.

Firmware-Update

Überprüfen der aktuellen Softwareversion

1 Drücken Sie MENU auf der Fernbedienung.
2 Drücken Sie ♠/♦, bis „Software Version“ angezeigt wird, und drücken Sie dann ENTER.

Aktualisieren der Software

Sie können die Software dieses Geräts über das Netzwerk aktualisieren.

- Verbinden Sie dieses Gerät mit dem Netzwerk. (Seite 8, 10)

1 Drücken Sie MENU auf der Fernbedienung.
2 Drücken Sie ♠/♦, bis „Software Update“ angezeigt wird, und drücken Sie dann ENTER.
3 Wenn „Network Update“ angezeigt wird, drücken Sie ENTER.

Wiederherstellen aller Standardeinstellungen

Führen Sie die unten angegebenen Schritte aus, um alle Einstellungen auf ihre Standard-Einstellungen zurückzusetzen.

1 Drücken Sie ⏻, um das Gerät einzuschalten.
2 Drücken Sie MENU und dann ♦/↓, bis "Factory Reset" auf dem Display angezeigt wird.
3 Drücken Sie ENTER.

"OK?" wird angezeigt.

4 Drücken Sie ENTER.

- Während der Rückstellung wird „Resetting“ im Display angezeigt. Der Strom ist ausgeschaltet.

Technische Daten

- Verstärkerteil

Effektive Ausgangsleistung:....15 W + 15 W (1 kHz, 10 %, THD, 8 Ω)

- Tunerbereich

Frequenzbereich (UKW) ..... 87,5 MHz bis 108,0 MHz Antenneneingang (UKW) ..... 75 Ω unsymmetrisch

- Netzwerkteil

Ethernet-LAN .... 10BASE-T/100BASE-TX WLAN .... IEEE 802.11 b/g/n Standard (Wi-Fi®-Standard) 2,4 GHz-Band

• B l u e t o o t h

Version. Bluetooth Spezifikation Ver. 4.1 Ausgang. Bluetooth Spezifikation Klasse 2 Geschätzter Sendeabstand (Sichtlinie)* . Etwa 10 m Frequenzbereich . 2,4 GHz Modulation FH-SS (Frequency Hopping Spread Spectrum) Unterstützte Bluetooth Profile . A2DP, AVRCP Unterstützter Codec. . SBC (Subband Codec) Unterstützter Kopierschutz . SCMS-T PIN-Code. . 0000

* Der Sendeabstand ist ein Schätzwert. Die tatsächlichen Sendeabstände können je nach Umgebungsbedingungen variieren.

- Verschiedenes

USB-Anschluss 5 V, 500 mA Spannungsversorgung AC 220 V bis 240 V, 50 Hz/60 Hz

Leistungsaufnahme Strom ein. 20 W Strom-Standby 0,5 W oder weniger Strom-Standby (Netzwerk-Standby EIN) 2,0 W oder weniger Abmessungen . . . 215 mm (B) x 95 mm (H) x 318 mm (T) Gewicht (ohne die Verpackung) 2,0 kg

• Lautsprecher

Gehäuse .... Bassreflex-Lautsprecher, Bücherregal-Typ (Magnetabschirmung) Konfiguration....Zweiwege Hochtöner....2 cm-Dome Tieftöner....10 cm-Konus Maximale Eingangsleistung....15 W Impedanz....8 Ω Abmessungen ..130 mm (B) x 212 mm (H) x 228,5 mm (T) Gewicht....jeder 2,0 kg

- Mitgeliefertes Zubehör

Fernbedienung ....1 Batterien (R03, Größe „AAA“). ....2 DAB/FM-Drahtantenne ....1 Netzkabel ....1 Garantiekarte ....1

Hinweis

- Diese Daten gelten für eine Stromversorgung von 230 V. - Die technischen Daten und das Design können für Verbesserungen ohne vorherige Ankündigung geändert werden.

„Pioneer“ ist eine Marke der Pioneer Corporation und wird unter Lizenz verwendet. Das Wi-Fi CERTIFIED Logo ist ein Zertifizierungs-Markenzeichen der Wi-Fi Alliance®.

© 2016 Onkyo & Pioneer Corporation. Alle Rechte vorbehalten.

Automatische Setup.... 11

Algemene bediening 11

Ingangsfunctie 11

Hanns-Martin-Schleyer-Straße. 35, 47877 Willich, Germany

Tel: [phone]
