BEDIENUNGSANLEITUNG ECO-IR 180A@ECO-IR 360A THEBEN

Prasenzmelder ECO-IR 180-24V / ECO-IR 360-24V

Modifikation: Nachlaufzeit «HLK» von 1 - 60Min. einstellbar

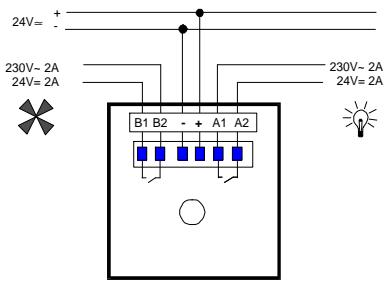

Anschlussbild

Rückseite Sensorteil

Technische Daten

Nennspannung	24V AC/DC ± 20%
Relais-Ausgang	A « Licht»
	B « HLK»
Kontaktausführung	24 V=2A μ, 230 V~ 2A μ
Mikrokontakt potentialfrei
Schalteistung	minimal	1V / 1mA
	maximal	50W / 460VA
Nachlaufzeit « Licht»		2 Min. - 15 Min.
Tageslichtsteuerung		ca. 50 Lux - 1600 Lux
deaktivierbar
Nachlaufzeit « HLK»		1 Min. - 60 Min.

Artikelnummern

ECO-IR 180-24V kompl.	20 180 008	ECO-IR 360-24V kompl.	20 360 027
ECO-IR 180A-HR Sensor	20 180 006	ECO-IR 360A-HR Sensor	20 360 022
ECO-IR 540Z Leistungsteil	20 540 004	ECO-IR 540Z Leistungsteil	20 540 004

ECO-IR® 180A / 360A

Der ECO-IR® ist ein vielseitig einsetzbarer Passiv-Infrarot Prasenzmelder. Er erfaßt die Anwesenheit von Personen und mißt das einnallende Tageslicht.

Er besitz zwei unabhängige Ausgänge (Relaiskontakte) zur Steuerung von Beleuchtung und Heizung, Luftung, Klima (HLK).

Mit dem Schaltkontakt „Licht" wird die Beleuchtung bedarfsgerecht geschalte.

Mit dem potentialfrien Schaltkontakt „HLK" werden elektrische Verbraucher unabhängig von den Lichtverhältnissen durch die Anwesenheit von Personen gesteuert.

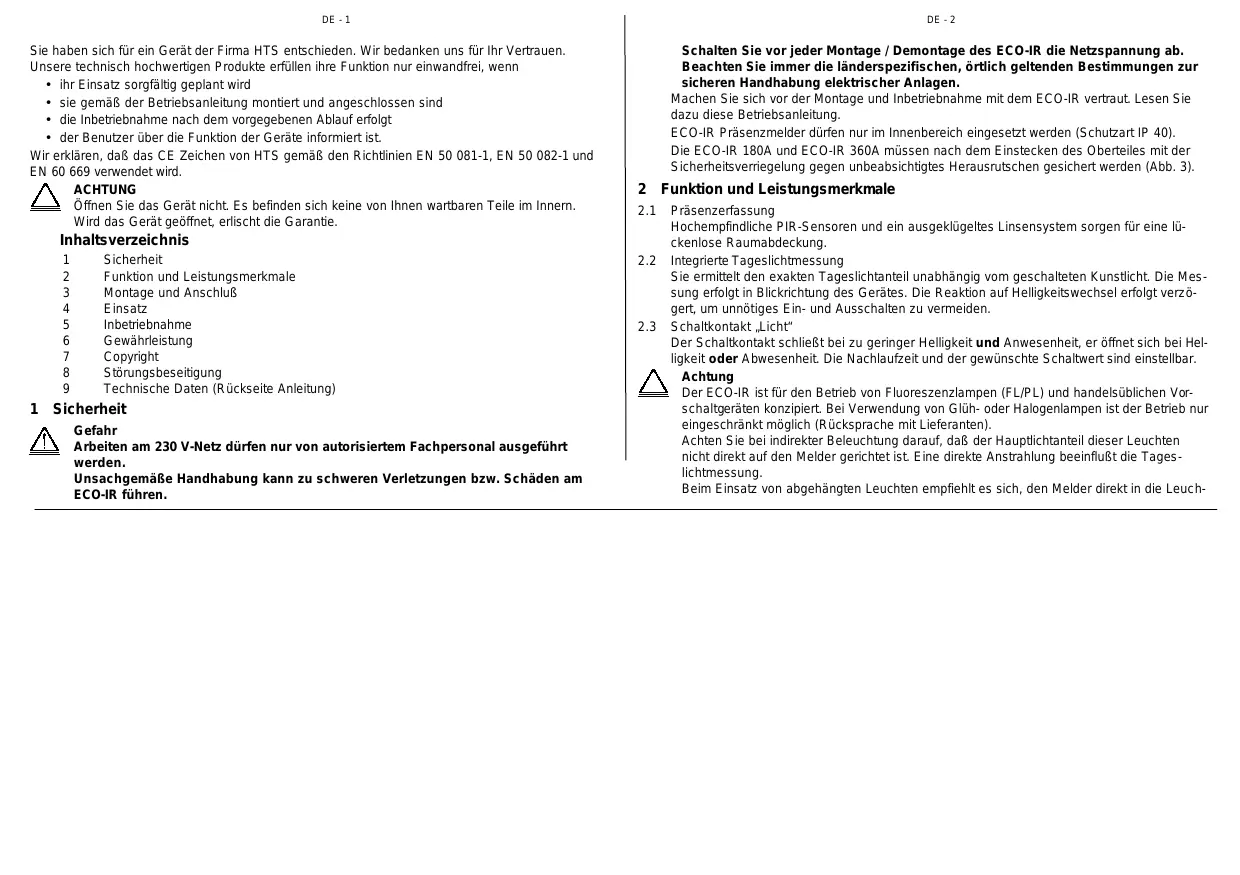

Sie haben sich für ein Gerät der Firma HTS entschieden. Wir bedanken uns für Ihr Vertrauen. Unsere technisch hochwertigen Produkte erfüllen ihre Funktion nur einwandfrei, wenn

• ihr Einsatz sorgfältig geplant wird
• sie gemäß der Betriebsanleitung montiert und angeschlossen sind
• die Inbetriebnahme nach dem vorgegebenen Ablauf erfolgt
• der Benutzer über die Funktion der Geräte informiert ist.

Wir erklaren, daß CE Zeichen von HTS gemäß den Richtlinien EN 50 081-1, EN 50 082-1 und EN 60 669 verwendet wird.

ACHTUNG

Öffnen Sie das Gerät nicht. Es befinden sich keine von Ihnen wartbaren Teile im Innern.

Wird das Gerät geöffnet, erlischt die Garantie.

Inhaltsverzeichnis

1 Sicherheit
2 Funktion und Leistungsmerkmale
3 Montage und Anschluß
4 Einsatz
5 Inbetriebnahme
6 Gewährleistung
7 Copyright
8 Störungsbeseitigung
9 Technische Daten (Rückseite Anleitung)

1 Sicherheit

Gefahr

Arbeiten am 230 V-Netz dürfen nur von autorisiertem Fachpersonal ausgültt werden.

Unsachgemäß Handhabung kann zu schweren Verletzungen bzw. Schäden am ECO-IR führen.

Schalten Sie vor jeder Montage / Demontage des ECO-IR die Netzspannung ab. Beachten Sie immer die landerspezifischen,örtlich geltenden Bestimmungen zur sicheren Handhabung elektrischer Anlagen.

Machen Sie sich vor der Montage und Inbetriebnahme mit dem ECO-IR vertraut. Lesen Sie dazu diese Betriebsanleitung.

ECO-IR Prasenzmelder dürfen nur im Innebereich eingesetzt werden (Schutzart IP 40).

Die ECO-IR 180A und ECO-IR 360A müssen nach dem Einstecken des Oberteiles mit der Sicherheitsvergiegung gegen unbeabsichtigtes Herausratschen gesichert werden (Abb. 3).

2 Funktion und Leistungsmerkmale

2.1 Prasenzerfassung

Hochempfindliche PIR-Sensoren und ein ausgeklügelter Linsensystem sorgen für eine luckenlose Raumabdeckung.

2.2 Integrierte Tageslichtmessung

Sie ermittelt den exakten Tageslichtanteil unabhängig vom geschaltenen Kunstlicht. Die Messung erfolgt in Blickrichtung des Gerätes. Die Reaction auf Helligkeitswechsel ergolt verzögert, umunnötgés Ein- und Ausschalten zu vermeiden.

2.3 Schaltkontakt „Licht"

Der Schaltkontakt schließ bei zuiger Heligkeit und Anwesenheit, er öffnet sich bei Heligkeit oder Abwesenheit. Die Nachlaufzeit und der gewünschte Schaltwert sind einstellbar.

Achtung

Der ECO-IR ist für den Betrieb von Fluoreszenzlampen (FL/PL) und handelsüblichen Vorschalgeräten konzipiert. Bei Verwendung von Glih- oder Halogenlampen ist der Betrieb nur eingeschrankt möglich (Rücksprache mit Lieferanten).

Achten Sie bei indirekter Beleuchting daraufuf, daß der Hauptlichtanteil dieser Leuchten nicht direkt auf den Melder gezählt ist. Eine direkte Anstrahlung beeinflübt die Tageslichtmessung.

Beim Einsatz von abgehängten Leuchten empfeht es sich, den Melder direkt in die Leuch-

ten zu integrieren oder genügend seitlichen Abstand zu halten. Achten Sie bei abgehängten Beleuchtingskörpern auf eine mögliche Abschattung des Erfassungsbereiches.

2.4 Schaltkontakt, HLK^

Ein potentiafrees Relais schaltet Verbraucher bis max. 100 W. Die Schaltung erfolgt nur bei Anwesenheit, unabhängig vom Tageschrift. Der Kontakt ist bei Anwesenheit geschlossen.

2.5 Nachlaufzeit „Licht" (Abb. 2)

Sie können die minimale Dauer im Bereich von 2 - 15 Minuten stufenlos einstellen. Je nach Bewegungshäufigkeit kann der ECO-IR die Zeit verlangem (bis maximal 15 Min.) oder auf den eingestellen Minimalwert reduzieren (Selbstern-Effekt).

2.6 Nachlaufzeit, HLK^ (Abb. 2)

Sie können eine Dauer im Bereich zwischen 10 - 60 Minuten stufen los einstellen. Im Gegensatz zur Nachlaufzeit „Licht" wird die Nachlaufzeit „HLK" vom ECO-IR nicht angepaft.

Hinweis

Die Nachlaufzeiten werden mit jeder erfaßten Bewegung wieder neu gestartet.

Bei der Einstellung 2 Minuten ist die Nachlaufzeit fest, der Selfstlerneffekt ist unwirksam, die Nachlaufzeit verändert sich nicht.

3 Montage und Anschluß

3.1 Montageart

Beide ECO-IR-Modelle müssen in Dosen (AP / UP, 1er-Dose) montiert werden (Abb. 1a, 1b). Für Montage in abgehängte Decken müssen geeignete Hohlwand-Dosen verwendet werden.

3.2 Vorbereitung

Ziehen Sie zur Trennung von Sensorteil und Leistungsteil zunachst mit einem Schraubenzieher die Sicherheitsverregelung links und recht bis zum Anschlag hers aus (Abb. 3). Ziehen Sie den Sensorteil (weil) vom Leistungsteil (schwarz) ab.

3.3 Anschluß

Schlieben Sie das Leistungsteil ECO-IR 540B2 gemäß Anschlußschema (Abb. 4, 5) an:

• Nulleiter an N

• Phase an L

• Phase geschaltet an Aï
  HLK"an B1,B2

3.4 Parallelschaltung

Die Ausgabe (Ai) mehrerer ECO-IR konnen nach Schaltbild (Abb. 5) parallelgeschaltet werden.

Achtung

Alle parallel geschalten ECO-IR mussen an der gleichen Netzphase angeschlossen sein. Die gesamtzulässige Last erhöht sich nicht durch die Parallelschaftung.

3.5 Manuelle AUS-Schaltung

Soll die Automatikfunktion der Beleuchtung bewuft manuell übersteuert werden, so ist ein konventioneller Schalter dem ECO-IR im Ausgangskreis nachzuschalten (Abb. 4).

3.6 Schrittschalter/Zeitschaltuhren

Mit dem ECO-IR dürfen keine Schrittschalter angesteuert werden. Die Kombination mit Zeitschaltuhrenarf nur in Parallelschaltung erfolgen.

3.7 Schaltung über externe Relais

Zur Schaltung von Lasten >1.4kVA am "Licht"-Ausgang müssen externe Schütze oder Relais verwendet werden.

Achtung

Induktive Lasten sind mit entsprechenden Funkenloschgliedern (z. B. RC-Kombination) fachgerecht zu entstehen.

4 Einsatz

ECO-IR 180A für Wandmontage

Der Erfassungsbereich beträgt horizontal 180^ , vertical 55^

(Abb. 6). Die empfohlene Montagehöhe liegt bei 2.2m

In Korridoren kann der ECO-IR 180A auch an die Decke montiert werden. Erfassungsbereich beachten oder Planungsunterlagen anfordern.

ECO-IR 360A für Deckemontage (z. B. Erfassung von

Personen auch bei sitzender Tätigkeit).

Der Erfassungsbereich beträgt horizontal 360^ , vertical 120^ (Abb. 7). Die ideale Montagehöhe beträgt 2 - 3.5m.

Achtung

Beigerer Montagehöhe des ECO-IR 360A wird der Erfassungsbereich entsprechend reduziert. Ab 3,5m Montagehöhe sind grösere Bewegungen nötig und die Erfassungsbereiche mehrerer Melder sollenn sich in den Randzonen überlappen.

Zur einwandfrei Personenerkennung dar der Erfassungsbereich nicht durch Buroeinrichtungen, mobile Trennwände, Pflanzen usw. beeinträchtigt werden (Abschattung).

Hinweis

ECO-IR Prasenzmelder sollen nicht als Alarmgeber eingesetzt werden.

5 Inbetriebnahme

1. Nehmen Sie die Einstellung auf der Rückseite des abgenommenen Sensorteils.

Beachten Sie zur Grundeinstellung die Einstellrichtlinien nach den folgenden Tabellen (Abb. 2).

Nachlaufzeit „HLK"

• Gewünschte Nachlaufzeit für den Schaltkontakt „HLK" am Potentiometer „Time Minutes" einstellen. Die eingestillten Werte bleiben unverändert.

Nachlaufzeit nach Anwendung und Verbraucher einstellen.

10 - 60 Min.

Nachlaufzeit „Licht"

• Gewünschte minimale Nachlaufzeit für den Schaltkontakt „Licht" am Potentiometer „Min.Time Minutes" einstehen.

Die Einstellung entspricht dem Minimalwert. Bei Einstellungen über 2Min. variert die effektive Nachlaufzeit zwischen dem Einstellwert und dem Maximalwert von 15 Min. (selbstlemendes Verhalten). Ausnahme: Bei Einstellung 2 Min. bleibt die Nachlaufzeit fest.

Selten und kurzzeitig frequentierte Räume. Erfassen von Gehbewegungen, keinesitzenden Personen, übersichtliche Räume. Kurze Lichteinschaltdauer erwücht. <5 Min.

Erfassen von Personen bei sitzenden Tätigkeiten, mäßige Bewegung (Büros, Montagehallen, Aufenthaltsräume etc.) 7.5 Min

Erfassen von Personen be sitzenenden Tätigkeiten mit schwacher Bewegung, unübersichtliche Räume, heike Tätigkeiten, große Distanz zum Melder (Lesezimmer, Labors, Werkstätten, Feinmontage, EDV-Räume etc.) > 10 Min.

Helligkeits-Schaltwert „LUX“

• Helligeits-Schaltwert am Potentiometer „Lux“ einstellen.

Die Vorgaben sind lediglich Richtwerte. Je nach Montageort (Fensternähe), Lichteinfall, Möblierung, Reflexionseigenschaften des Bodens und der Wände, Blendung durch Leuchten, Helligeitsempfinden des Benutzers etc. kann eine Korrektur der Einstellung um 1 - 2 Skalenstriche erforderlich sein.

Durchgangszonen, kein Arbeitsbereich (Verkehrszonen, Korridore, etc.) Skala ca. 2
Arbeitsbereiche (Büros, Arbeitsstätten, Sitzungszimmer, Lagerhallen, Schulen) Skala ca. 4

Sehintensive Tätigkeiten (Feinmontage, Labors, Werkstätten, Zeichnungsräume) Skala > 5 etc.)

Helligeitsmessung deaktiviert (Kein Tageslichteinfuß erwünscht oder kein Skala > 6 Tageslicht vorhanden) / on

• Stecken Sie nach dem Einstellen das Oberteil auf das Leistungsteil. Achten Sie auf identische Orientierung der Schrift: Lage der Beschrifting muß auf beiden Teilen gleich sein.

• Mit jedem Aufstecken des Sensorkopfs auf das Leistungstiel oder nach jedem Zuschalten der Versorgungsspannung durchlauf der Sensor eine Startphase (90 sec.) mit anschliessender Servicephase (10 min.). Danach besteht der Sensor selbstend in den regulären Betrieb über.

Achtung Vermeide

Achtung

Vermeiden Sie jegliche Kraftanwendung beim Zusammenstecken! Achten Sie auf korrekte Orientierung.

Drucken Sie nicht auf die Linse. Fassen Sie den Sensorteil nur am weißen Rand an.

• Wahlrend etwa 90 Sekunden nach dem Aufstecken (Startphase) sind bye Schaltkontakte geschlossen:
  Das Licht brennt dauernd, die Luftung ist in Betrieb.
• In der anschliebenden Servicephase reagiert der ECO-IR unverzögt auf Helligeitswechsel zur schlagen Überprüfung des eingestellen Tageslicht-Schaltwertes (Lux).
  Wird der Raum verdunkelt (z. B. durch Schliessen der Jalousie), schaltet die Beleuchtung bei Unterschieden des Schaltwertes ein. Blenden des Melders mit einer Taschenlampe bewirkt das Ausschalten des Lichtes. Bei der Luxeinstellung Skala >6 ist die Helligkeitsmessung deaktiviert (keine Reaktion). Die Servicephase wird automatisch nach 10 Minuten abgeschlossen.
• Wiederholen Sie den Einstellvorgang, falls eine der drei Größen geändert werden muß.
• Schieben Sie nach dem Test die Sicherheitsverriegelung zwischen Sensorkopf und Leistungsteil ganz ein (Abb. 3). Danach ist der Melder betriebsbereit.
• Demontage/Nachjustierung

Falls Sie den Kopf demontieren müssen oder die Einstellung späterändern wollen, öffnen Sie vor dem Abziehen die Sicherheitsverregelung durch Herausziehen der beiden Verregelungen mit einem Schraubenzieher.

6 Gewährleistung / Garantieerklärung

HTS-Prasenzmelder sind mit großter Sorgfalt und modernsten Technologien gefertigt und qualitatsgeprüft. HTS gewährleistet davon für alle Prasenzmelder der Modelle ECO-IR eine einwandfrei Funktion bei sichgemäß Anwendung. Soltte sich davon ein Mangel zeigen, leistet HTS im nachstehenden Umfang Gewahr:

Die Gewährleistungsfrist beträgt 1 Jahr ab Rechnungsdatum.

Die Garantieleistung ist ausgeschlossen, wenn die gefelfte Ware durch unsachgemäßen Umgang beschädigt oder vorschrittswirig, insbesondere entgegen Normen und Vorgaben der Produktebeschreibung, eingesetz wird. Die Einstandspflicht ist auf Europa begrenzt. Für Ge-rate, die in ein softwaregesteuertes System integriert werden, ist die Garantie und Haftung hinsichtlich Mangelfolgsgeschäden des zusammengesetzten Gerätes auf die Einhaltung der Schnittstellenspezifikation beschrankt. Eine Haftung für Mangelfolgsgeschäden ist ausgeschlotten. Generell gelten die Allgemeinen Geschäftsbedingungen von HTS sowie das Schweizerische Obligationenrechts (OR).

Die Mängelhauptung bezieht sich nicht auf Transportschäden, ferner nicht auf Schäden infolge. Nichtbeachtung der Bedienungsanleitung sowie nicht fachgerechter Installation.

Zur Behebung eines Mangels ist HTS die erforderliche Zeit und Gelegenheit zu gewähren.

Einsendung

Im Gewährleistungsfall ist das Gerät zusammen mit dem Lieferschein und einer kurz den Fehlerbeschreibung an den zuständigen Fachhändler oder, falls das Gerät direkt bezogen wurde, an HTS zu senden.

7 Copyright

Konzept, sowie Hard- und Software dieser Geräte sind patentrechtlich geschützt.

ECO-IR® ist ein eingetragenes Markenzeichen und damit nur mit Einwilligung von HTS verwendert werden.

8 Störungsbeseitigung

Störung	Ursache	Abhilfe
Licht brennt nach dem Einstecken des Melders.	Während 90 s nach dem Einstecken sind beide Ausgänge geschlossen (Testphase).	90 s abwarten. Danach reagiert das Gerät 10 Min. lang unverzögert auf Helligkeitswechsel.
Der Melder schaltet nach 90 s nicht aus.	Der Melder kann um die eingestellte Nachlaufzeit verlangert reagieren.	Eingestellte Nachlaufzeit abwarten.
Sofortige Reaktion auf Helligkeitswechsel	Das Gerät befindet sich in der Service-Phase von 10 Minuten.Sie dient zum Justieren der Helligkeitseinstellung.	Test: „Blenden“ mit Taschenlampe → Licht aus.Abdunkeln (z. B. mit Jalousien) → Licht ein.Nach Ablauf der Servicephase erfolgt die Reaktion auf Helligkeitswechsel verzögt.
Licht brennt nicht, trotz Anwesenheit und weniger Tageslicht.	1. Luxwert zu tief.2. Erfassungszonedeckt nicht den ganzen Raum ab, Sichte kõntebehindert sein.3. Keine Empfindlichkeit4. Lampenzuleitung mit Schalter unterbrochen.	1. LuxwertHigher wahlen.2. Montageort ändernoder Hindernisse im Erfassungsbereich entfern.3. Möglicherweise Sensorelement defekt4. Schalter auf „EIN“ stellen..
Licht schaltet ständig ein und aus (“blinken”)	1. Glühlampen über ECO-IR angesteuert.	1. Punkt 2.3 beachten, Luxwert auf „on“ stellen oder Glühlampen gegen FL/PL-Leuchten tauschen.
	2. Direkteinstrahlung von FL-Leuchten auf Sensor zu hoch.	2. Punkt 2.3 beachten, Anordnung Melder zu Leuchten überprüfen.
Licht brennt dauernd / Melder schaltet ohne Anlaß	1. Luxwert ist zu hoch.	1. Luxwert tiefer wahren.
	2. Weitere Bewegungen sind registriert worden.	2. Geräte mit plötzlicher Wärmeabstrahlung außer Betrieb setzen (Heizlufter, Halogenstrahler, Glühbinnen, etc.), offene Türen und Fenster schließen, andere, sich bewegende Obejekte (Gardinen, freihängende Plakate etc.), Haustiere?
	3. Externer Schütz oder Relais angesteuert	3. Induktive Verbraucher mit entsprechenden Funkenloschliedern (z. B. RC-Glied) entstehen.
	4. Parallelschaltung mehrerer Melder	4. Luxwerteinstellung überprüfen
	5. „Selbstlemeffekt"	5. ECO-IR abziehen und wieder einstecken, Initialisierung durchführten.
Licht löschtriotz Anwesenheit.	Minimale Nachlaufzeit zu knapp gewählt.	Einstellempheflungen überprüften, Nachlaufzeit höher wahren.
Licht löscht nach Verlassen des Raumes zu spät.	Minimale Nachlaufzeit zu hoch gewählt.	Nachlaufzeit tiefer wahren. Punkt 2.5 beachten -> Selfsternende Anpassung der Nachlaufzeit
Erfassungszone istkleiner als angegeben.	1. Obejekte im Sichtbereich	1. Störende Hindernisse etc. entfern. Melder umplazieren

Störung	Ursache	Abhilfe
Licht brennt dauernd /Melder schaltet ohne Anlauf	1. Luxwert ist zu hoch.2. Weitere Bewegungen sind registriert worden.	1. Luxwert tiefer wahren.2. Geräte mit plötzlicherWärmeabstrahlung außer Betriebsetzen (Heizlüfter, Halogenstrahler,Glübirmen, etc.), offene Türen undFenster schliessen, andere, sichbewegende Objekte (Gardinen,freihängende Plakate etc.),Haustiere?
	3. Externer Schütz oderRelais angesteuert	3. Induktive Verbraucher mitentsprechendenFunkenloöschliedern (z. B. RC-Glied) entstären.
	4. Parallelschaltung mehrererMelder	4. Luxwerteinstellung überprüften
	5. „Selbstlerneffekt“	5. ECO-IR abziehen und wiedereinstcken, Initialisierungdurchführen.
Licht löschtriotzAnwesenheit.	Minimale Nachlaufzeit zu knapp gewählt.	Einstellempehalungen überprüften, NachlaufzeitHigher wahren.
Licht löscht nach Verlassendes Raumes zu spät.	Minimale Nachlaufzeit zu hoch gewählt.	Nachlaufzeit tiefer wahren. Punkt2.5 beachten →SelbsternendeAnpassung der Nachlaufzeit
Erfassungszone ist kleinerals angegeben.
	2. Melder an falschem Standort	2. Erfassungsbereich überprüften Melder umplazieren.

9 Technische Daten / Dates Techniques / Technical Data

Mechanische Daten
Größe UP-Einlalda dose	Ø 58mm (NIS, PMI)
ECO-IR 540B2 (fig. 1c)
Tiefe	35mm
Durchmesser	Ø 55mm
Montageplatte	70 x 70mm
Klemmen schraubenlos für starre Leiter mit	max. 1.5mm²
Approved by	SEV
Artikelnummern
ECO-IR 180A komplet	20 180 001
ECO-IR 180A Sensorteil	20 180 002
ECO-IR 360A komplet	20 360 001
ECO-IR 360A Sensorteil	20 360 002
ECO-IR 540B2 Leistungsteil	20 540 006

Änderungen vorbehalten

Deutsch		180A	360A
Erfassungsbereich	horizontal	180°	360°
	vertikal	55°	120°
Montagehöhe (Mh)		1.6 - 2.2m	2.0 - 3.5m
Reichweite maximal		10m	8 x 8m (Mh: 2.5m)9 x 9m (Mh: 3m)
Umgebungstemperatur		0°C - 50°C
Schutzart		IP 40, DIN 40050; EN 60529
Relais-Ausgang „Licht“
Kontaktausführung		230V / 6A~μ
Maximallast		1400VA
Maximale Anzahl EVG's		12x (1x58W); 18x (1x36W)06x (2x58W); 09x (2x36W)18x (<36W)
Bei grösseren Leistungen ist ein Relais oder Schützvorzuschalten.
Nachlaufzeit		2Min.-15Min.; 2Min.= fest
Tageslichtsteuerung		ca. 50Lux - 1600 Lux
Relais-Ausgang „HLK“ potentialfrei
Kontaktausführung Schutzklasse II		50V= 2A μ, 230V~ 2A μEN 60730-1
empfohlene Maximallast		100W / 460VA
