Produkttyp	Schlagbohrmaschine
Marke	Metabo
Modell	BE 1300-X3 Quick
Nennleistung	1300 W
Versorgungsspannung	230 V ~ 50 Hz
Leerlaufdrehzahl	0 – 3000 U/min
Bohrfutter	Schnellspannbohrfutter (Quick)
Spannbereich	1,5 – 13 mm
Max. Bohrdurchmesser (Stahl)	13 mm
Max. Bohrdurchmesser (Holz)	40 mm
Max. Bohrdurchmesser (Beton)	20 mm
Schlagfunktion	Ja
Drehzahlregelung	Elektronisch
Drehrichtung	Reversibel (links/rechts)
Spindelarretierung	Ja
Gewicht	2,4 kg
Kabellänge	4 m
Abmessungen (L x B x H)	360 x 100 x 250 mm
Schutzklasse	II (Doppelisolierung)
Wartung	Lüftungsschlitze regelmäßig reinigen; Bohrfutter regelmäßig schmieren
Sicherheitshinweise	Gehör- und Augenschutz tragen; bei Staubentwicklung Absaugung verwenden
Ersatzteile	Erhältlich auf service.metabo.com

Häufig gestellte Fragen - BE 1300-X3 Quick METABO

Wie wechsle ich das Bohrfutter des Metabo BE 1300-X3 Quick?

Das Quick-Bohrfutter wird nach dem Arretieren der Spindel von Hand abgeschraubt. Drehen Sie den Bohrfutterring gegen den Uhrzeigersinn, um es zu entfernen. Zum Einsetzen eines neuen Einsatzes diesen einstecken und von Hand festziehen.

Warum dreht sich der Bohrer nicht mehr?

Überprüfen Sie zuerst das Netzkabel und die Sicherung. Startet das Gerät nicht, können die Kohlebürsten abgenutzt sein. Ersetzen Sie diese durch Original-Metabo-Ersatzteile.

Welche Leistung hat der Metabo BE 1300-X3 Quick?

Dieses Modell hat eine Leistung von 1300 W, ideal für intensives Bohren in Holz, Metall und Beton.

Wie verwende ich die Schlagfunktion?

Um die Schlagfunktion zu aktivieren, drehen Sie den Wahlschalter oberhalb des Bohrfutters auf das Hammersymbol. Verwenden Sie diese Funktion zum Bohren in Mauerwerk oder Beton.

Was ist der maximale Bohrdurchmesser?

Die maximalen Durchmesser sind: 40 mm in Holz, 13 mm in Stahl und 20 mm in Beton mit der Schlagfunktion.

Wie kehre ich die Drehrichtung um?

Verwenden Sie den Drehrichtungsumschalter in der Nähe des Auslösers. Drücken Sie ihn nach links für Rechtslauf (Bohren) und nach rechts für Linkslauf (Schrauben).

Welches Fett für das Bohrfutter verwenden?

Verwenden Sie ein Spezialfett für Schnellspannbohrfutter, erhältlich bei Metabo. Alle 6 Monate eine kleine Menge auftragen.

Wie stelle ich die Drehzahl ein?

Die Drehzahl ist elektronisch einstellbar, indem man den Auslöser mehr oder weniger drückt. Ein Stellhebel ermöglicht eine stufenlose Regelung von 0 bis 3000 U/min.

Was tun, wenn der Bohrer raucht oder verbrannt riecht?

Stellen Sie das Gerät sofort aus und ziehen Sie den Netzstecker. Dies kann auf einen Motorbock oder abgenutzte Kohlebürsten hinweisen. Wenden Sie sich an einen autorisierten Metabo-Kundendienst.

Wo finde ich Ersatzteile für den BE 1300-X3 Quick?

Original-Ersatzteile sind auf der Website service.metabo.com oder bei autorisierten Metabo-Händlern erhältlich.

BEDIENUNGSANLEITUNG BE 1300-X3 Quick METABO

de Originalbetriebsanleitung 5

en Original instructions 9

fr Notice originale 12

Direktor Produktentstehung & Qualität (Vice President Product Engineering & Quality) *4) Metabowerke GmbH - Metabo-Allee 1 - 72622 Nuertingen, Germany

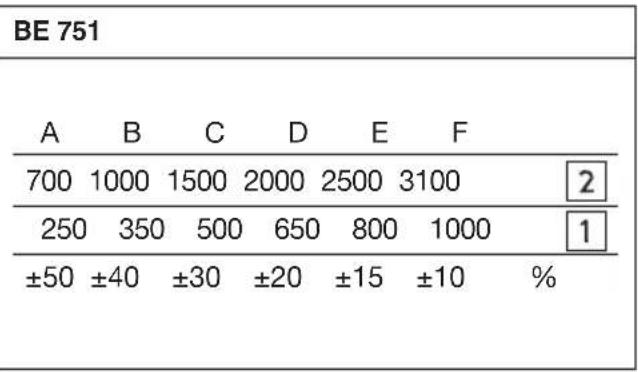

BE 751
mm
4	F	F	F
6	D	F	F
8	F	E	F
10	D	D	F
13	C	F	F
16			F
20			F
30			F
40			F

BE 1100
mm
4	G	G	F	2
6	E	G	F
8	G	E	F
10	F	D	F
13	E	G	F
16			F
20			F
30			F
40			F

BE 1300 Quick
mm
4	G	G	F	2
6	E	F	F
8	E	E	F
10	D	D	F
13	C	G	F
16			F
20			F	1
30			F
40			F

Originalbetriebsanleitung

1. Konformitätserklärung

Wir erklären in alleiniger Verantwortlichkeit: Diese Bohrmaschinen, identifiziert durch Type und Seriennummer *1), entsprechen allen einschlägigen Bestimmungen der Richtlinien *2) und Normen *3). Technische Unterlagen bei *4) - siehe Seite 3.

2. Bestimmungsgemäße Verwendung

Die Bohrmaschine ist geeignet zum Bohren ohne Schlag in Metall, Holz, Kunststoff und ähnlichen Materialien. Darüber hinaus ist die Maschine zum Gewindeschneiden und zum Schrauben geeignet.

Für Schäden durch nicht bestimmungsgemäßen Gebrauch haftet allein der Benutzer.

Allgemein anerkannte Unfallverhütungsvorschriften und beigelegte Sicherheitshinweise müssen beachtet werden.

3. Allgemeine Sicherheitshinweise

Beachten Sie die mit diesem Symbol gekennzeichneten Textstellen zu Ihrem eigenen Schutz und zum Schutz Ihres Elektrowerkzeugs!

WARNUNG – Zur Verringerung eines Verletzungsrisikos Betriebsanleitung lesen.

WARNUNG Lesen Sie alle Sicherheits- hinweise und Anweisungen. Versäumnisse

bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Geben Sie Ihr Elektrowerkzeug nur zusammen mit diesen Dokumenten weiter.

4. Spezielle Sicherheitshinweise

Benutzen Sie den mit dem Gerät gelieferten Zusatzhandgriff. Der Verlust der Kontrolle kann zu Verletzungen führen.

Halten Sie das Gerät an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt mit einer

spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

Stecker aus der Steckdose ziehen, bevor irgendeine Einstellung oder Wartung vorgenommen wird.

Vermeiden Sie unbeabsichtigtes Anlaufen: stets Schalter entriegeln, wenn der Stecker aus der

Steckdose gezogen wird, oder wenn eine Stromunterbrechung eingetreten ist.

Überzeugen Sie sich, dass sich an der Stelle, die bearbeitet werden soll, keine Strom-, Wasser- oder Gasleitungen befinden (z.B. mit Hilfe eines Metallsuchgerätes).

Kleinere Werkstücke müssen so gesichert werden, dass sie beim Bohren nicht vom Bohrer mitgenommen werden können (z.B. durch Einspannen in einen Schraubstock oder durch Festspannen auf dem Werktisch mit Schraubzwingen).

Nicht an das sich drehende Werkzeug fassen! Späne und Ähnliches nur bei Stillstand der Maschine entfernen.

Metabo S-automatic Sicherheitskupplung. Bei Ansprechen der Sicherheitskupplung sofort die Maschine ausschalten! Klemmt oder hakt das Einsatzwerkzeug, wird der Kraftfluss zum Motor begrenzt. Wegen der dabei auftretenden hohen Kräfte die Maschine immer mit beiden Händen an den vorgesehenen Handgriffen festhalten, einen sicheren Stand einnehmen und konzentriert arbeiten.

Die Metabo S-automatic Sicherheitskupplung darf nicht als Drehmomentbegrenzung verwendet werden.

Achtung beim harten Schraubfall (Einschrauben von Schrauben mit metrischem oder Zoll-Gewinde in Stahl)! Der Schraubenkopf kann abgerissen werden, bzw. es können hohe Rückdrehmomente am Handgriff auftreten.

Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten, Mineralien und Metall können gesundheitsschädlich sein. Berühren oder Einatmen der Stäube können allergische Reaktionen und/oder Atemwegserkrankungen des Benutzers oder in der Nähe befindlicher Personen hervorrufen.

Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als krebserzeugend, besonders in Verbindung mit Zusatzstoffen zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthaltiges Material darf nur von Fachleuten bearbeitet werden.

- Benutzen Sie möglichst eine Stauba bsaugung.

- Sorgen Sie für gute Belüftung des Arbeitsplatzes.

- Es wird empfohlen, eine Atemschutzmaske mit Filterklasse P2 zu tragen.

Beachten Sie in Ihrem Land gültige Vorschriften für die zu bearbeitenden Materialien.

5. Überblick

Siehe Seite 2.

1 Schaltknopf für Gangwahl
2 Zusatzgriff / Zusatzgriff mit Vibrationsdämpfung*
3 Zahnkranz-Bohrfutter *
4 Schnellspann-Bohrfutter Futuro Plus *
5 Stellrad zur Drehzahlvorwahl *
6 Elektronik-Signal-Anzeige *
7 Drehrichtungsumschalter

DEUTSCHde

8 Feststellknopf für Dauereinschaltung

9 Schalterdrücker

* ausstattungsabhängig

6. Inbetriebnahme

Vergleichen Sie vor Inbetriebnahme, ob die auf dem Typenschild angegebene

Netzspannung und Netzfrequenz mit den Daten Ihres Stromnetzes übereinstimmen.

Um den sicheren Halt des Bohrfutters zu gewährleisten: Nach dem ersten Bohren

(Rechtslauf) die Sicherungsschraube im Innern des Bohrfutters (wenn vorhanden / modellabhängig) mit einem Schraubendreher kräftig nachziehen. Achtung Linksgewinde! (Siehe Kapitel 8.7)

6.1 Montage des Zusatzhandgriffs (2)

Aus Sicherheitsgründen stets den mitgelieferten Zusatzhandgriff verwenden.

Klemmring durch Linksdrehen des Zusatzhandgriffs (2) öffnen. Zusatzhandgriff auf Spannhals der Maschine aufschieben. Zusatzhandgriff so weit nach vorne schieben, dass er sich verdrehen lässt. Im gewünschten Winkel wieder zurückziehen und kräftig festziehen.

7. Benutzung

7.1 Drehrichtung, Transportsicherung (Einschaltssperre) einstellen

Drehrichtungsumschalter (7) nur bei Stillstand des Motors betätigen.

Siehe Seite 2:

R = Rechtslauf einge

L = Linkslauf eingestellt

0 = Mittelstellung: Transportsicherung (Einschaltsperre) eingestellt

Das Bohrfutter muss kräftig auf die Spindel aufgeschraubt und die Sicherungsschraube

im Innern des Bohrfutters (wenn vorhanden / modellabhängig) mit einem Schraubendreher kräftig festgezogen sein. (Achtung Linksgewinde!) Im Linkslauf (z.B. beim Schrauben) könnte es sich sonst lösen.

7.2 Gang wählen

Den gewünschten Gang durch Verdrehen des Schaltknopfes (1) wählen.

Umschalten nur bei auslaufender Maschine (kurz Ein-/Ausschalten).

1. Gang (niedrige Drehzahl, hohes Drehmoment) z.B. zum Schrauben, Bohren

1. Gang (hohe Drehzahl) z.B. zum Bohren

7.3 Drehzahl vorwählen

Am Stellrad (5) die maximale Drehzahl vorwählen. Empfohlene Drehzahlen zum Bohren siehe Seite 4.

7.4 Ein-/Ausschalten, Drehzahl verändern

Einschalten, Drehzahl: Schalterdrücker (9) drücken.

Die Drehzahl kann am Schalterdrücker durch Eindrücken verändert werden.

Durch den elektronischen Sanftanlauf beschleunigt die Maschine kontinuierlich bis zur vorgewählten Drehzahl.

Zum Ausschalten Schalterdrücker loslassen.

Dauereinschaltung: Bei gedrücktem

Schalterdrücker (9) den Feststellknopf (8) eindrücken und Schalterdrücker loslassen. Zum Ausschalten Schalterdrücker (9) erneut drücken und dann loslassen.

Bei Dauereinschaltung läuft die Maschine weiter, wenn sie aus der Hand gerissen

wird. Daher die Maschine immer mit beiden Händen an den vorgesehenen Handgriffen festhalten, einen sicheren Stand einnehmen und konzentriert arbeiten.

7.5 Werkzeugwechsel Schnellspann-Bohrfutter Plus (4)

Siehe Abbildungen A, Seite 2.

Bohrfutter öffnen:

Haltering festhalten (ausstattungsabhängig; nicht erforderlich bei BE 1300 Quick) und mit der anderen Hand Hülse in Pfeilrichtung -1- drehen.

Das nach dem Öffnen des Bohrfutters eventuell hörbare Ratschen (funktionsbedingt) wird durch das Gegendrehen der Hülse ausgeschaltet.

BE 751, BE 1100: Bei sehr fest geschlossenem Bohrfutter: Netzstecker ziehen. Das Bohrfutter mit einem Gabelschlüssel am Bohrfutterkopf festhalten und hülse kräftig in Pfeilrichtung -1- drehen.

Einsatzwerkzeug spannen:

• Einsatzwerkzeug -2- so tief wie möglich einsetzen.
• Mit der einen Hand den Haltering festhalten (ausstattungsabhängig; nicht erforderlich bei BE 1300 Quick)
• Hülse in Pfeilrichtung -3- drehen, bis der spürbare mechanische Widerstand überwunden ist.
• Achtung! Werkzeug ist jetzt noch nicht gespannt! So lange kräftig weiterdrehen (dabei muss es "klicken"), bis kein Weiterdrehen mehr möglich ist - erst jetzt ist das Werkzeug sicher gespannt.
  Bei weichem Werkzeugschaft muss eventuell nach kurzer Bohrzeit nachgespannt werden.

7.6 Werkzeugwechsel Zahnkranz-Bohrfutter (3)

Siehe Abbildungen B, Seite 2.

Bohrfutter öffnen: Zahnkranz-Bohrfutter mit Bohrfutterschlüssel öffnen -1-.

Einsatzwerkzeug spannen: Einsatzwerkzeug -2- so tief wie möglich einsetzen und mit Bohrfutterschlüssel gleichmäßig in allen 3 Bohrungen festspannen -3-.

7.7 Bohrfutter mit Schnellwechselsystem Quick (bei BE 1300 Quick)

Siehe Abbildung, Seite 2.

Abnehmen: Verriegelungsring nach vorne schieben (a) und Bohrfutter nach vorne abziehen (b).

Anbringen: Verriegelungsring nach vorne schieben und Bohrfutter bis zum Anschlag auf die Bohrspindel aufschieben (Dabei ggf. Bohrfutter leicht drehen).

7.8 Bohrfutter abschrauben (zum Schrauben ohne Bohrfutter oder zur Verwendung mit Vorsatzgeräten)

Siehe Abbildungen Y, Z auf vorletzter Seite.

Hinweis für Abb. Y, Z: Durch leichten Schlag mit einem Gummihammer, wie gezeigt, lösen und abschrauben.

Hinweis: Bei angebrachter Bit-Spannbuchse (Best.-Nr. 6.31281) wird der in den Innensechskant der Spindel einsetzte Schrauber-Bit gehalten.

8. Reinigung, Wartung

Schnellspannbohrfutter reinigen:

Nach längerem Gebrauch das Bohrfutter mit der Öffnung senkrecht nach unten halten und mehrmals ganz öffnen und schließen. Der angesammelte Staub fällt aus der Öffnung. Die regelmäßige Anwendung von Reinigungsspray an den Spannbacken und Spannbackenöffnungen wird empfohlen.

9. Störungsbeseitigung

Elektronik-Signalanzeige (6)(BE 1100, BE 1300 Quick)

Schnelles Blinken - Wiederanlaufschutz

Bei Spannungswiederkehr nach Netzausfall läuft die noch eingeschaltete Maschine aus Sicherheitsgründen nicht wieder von alleine an. Die Maschine aus- und wiedereinschalten.

Langsames Blinken - Kohlebürsten abgenutzt Die Kohlebürsten sind fast vollständig abgenutzt. Bei vollständig abgenutzten Kohlebürsten schaltet die Maschine automatisch ab. Die Kohlebürsten beim Kundendienst wechseln lassen.

Dauerleuchten - Überlast

Bei einer länger andauernden Überlastung der Maschine wird die Leistungsaufnahme begrenzt und dadurch eine weitere unzulässige Erwärmung des Motors vermieden.

10. Zubehör

Verwenden Sie nur original Metabo Zubehör.

Verwenden Sie nur Zubehör, das die in dieser Betriebsanleitung angegebenen Anforderungen und Kenndaten erfüllt.

Zubehör sicher anbringen. Wird die Maschine in einem Halter betrieben: Die Maschine sicher befestigen. Der Verlust der Kontrolle kann zu Verletzungen führen.

Zubehör-Komplettprogramm siehe www.metabo.com oder Hauptkatalog.

11. Reparatur

Reparaturen an Elektrowerkzeugen dürfen nur durch eine Elektrofachkraft ausgeführt werden!

Mit reparaturbedürftigen Metabo Elektrowerkzeugen wenden Sie sich bitte an Ihre Metabo-Vertretung. Adressen siehe www.metabo.com.

Ersatzteillisten können Sie unter www.metabo.com herunterladen.

12. Umweltschutz

Befolgen Sie nationale Vorschriften zu umweltgerechter Entsorgung und zum Recycling ausgedienter Maschinen, Verpackungen und Zubehör.

Nur für EU-Länder: Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2002/96/EG

über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

13. Technische Daten

Erläuterungen zu den Angaben auf Seite 3.

Änderungen im Sinne des technischen Fortschritts vorbehalten.

P_1 =Nennaufnahme P_2 =Abgabeleistung

n _1 ^ = L e e r l a u f n _2 ^ = L a s t d r e h

max = maximaler Bohrdurchmesser b = Bohrfutter-Spannweite

G = B o h r s p

H = Bohrspindel mit Innensechskant

m = G ewi ch t

D =Spannhalsdurchmesser

Messwerte ermittelt gemäß EN 60745.

□ Maschine der Schutzklasse II

\~ Wechselstrom

Die angegebenen technischen Daten sind toleranzbehaftet (entsprechend den jeweils gültigen Standards).

* Energiereiche hochfrequente Störungen können Drehzahlschwankungen hervorrufen. Diese verschwinden wieder, sobald die Störungen abgeklungen sind.
