Produkttyp	Rauchmelder
Marke	ABUS
Modell	FURM30000
Abmessungen (L x B x H)	ca. 100 x 100 x 40 mm
Gewicht	ca. 150 g (ohne Batterien)
Stromversorgung	2 AA-Batterien 1,5 V (enthalten)
Batterielebensdauer	Bis zu 1 Jahr
Sensor-Typ	Fotoelektrisch
Hauptfunktionen	Raucherkennung, akustischer Alarm (85 dB), Leuchtanzeige, Test-/Stummtaste
Schallpegel des Alarms	85 dB bei 3 m
Erfassungsbereich	ca. 40 m²
Betriebstemperatur	0 °C bis 40 °C
Betriebsfeuchtigkeit	10 % bis 90 % rF
Montage	An der Decke, geschraubt oder geklebt (enthalten)
Wartung und Reinigung	Einmal im Monat mit einem trockenen Tuch entstauben
Sicherheit	Entspricht den Normen EN 14604, CE-Zertifizierung
Ersatzteile und Reparierbarkeit	Keine Ersatzteile verfügbar, Gerät nicht reparierbar
Garantie	2 Jahre
Packungsinhalt	Rauchmelder, Befestigungsplatte, 2 Batterien, Dübel und Schrauben, Bedienungsanleitung
Herkunftsland	Deutschland

Häufig gestellte Fragen - FURM30000 ABUS

Wie installiere ich den Rauchmelder FURM30000?

Befestigen Sie die Montageplatte mit den mitgelieferten Dübeln und Schrauben an der Decke. Legen Sie die Batterien ein, drehen Sie dann den Melder auf die Platte, bis er einrastet. Stellen Sie sicher, dass die Testtaste funktioniert.

Wie teste ich den Melder?

Drücken Sie 2 Sekunden lang auf die mittlere Taste. Der Alarm sollte kurz ertönen. Falls nicht, überprüfen Sie die Batterien oder reinigen Sie das Gerät.

Was tun bei Fehlalarm?

Drücken Sie die Test-/Stummtaste, um den Alarm vorübergehend zu unterbrechen. Lüften Sie den Raum und beseitigen Sie die Rauch- oder Dampfquelle.

Wann sollte ich die Batterien wechseln?

Das Gerät gibt alle 30 Sekunden einen Piepton ab, wenn die Batterien schwach sind. Ersetzen Sie sie sofort durch neue Alkalibatterien.

Wo soll ich den Melder installieren?

Installieren Sie ihn an der Decke, mindestens 30 cm von Wänden und Wärmequellen (Küche, Bad) entfernt. Für optimalen Schutz installieren Sie einen pro Etage.

Wie reinige ich den Melder?

Verwenden Sie ein trockenes Tuch oder einen Staubsauger mit niedriger Saugleistung, um Staub aus den Schlitzen zu entfernen. Niemals Wasser oder Reinigungsmittel verwenden.

Was tun, wenn der Alarm nicht aufhört?

Prüfen Sie, ob echter Rauch vorhanden ist. Handelt es sich um einen Fehlalarm und die Stummtaste funktioniert nicht, entfernen Sie die Batterien für 10 Sekunden und setzen Sie sie wieder ein.

Ist der Melder für Küchen geeignet?

Ja, aber installieren Sie ihn mindestens 3 Meter von Kochgeräten entfernt, um Fehlalarme durch Dampf oder Kochrauch zu vermeiden.

Woher weiß ich, ob der Melder funktioniert?

Die Leuchtanzeige blinkt im Normalbetrieb alle 30 Sekunden. Bei Alarm blinkt sie schnell und der akustische Alarm ertönt.

Was tun bei Fehlfunktion?

Konsultieren Sie die Bedienungsanleitung für Fehlercodes. Wenn das Problem weiterhin besteht, wenden Sie sich an den ABUS-Kundendienst. Versuchen Sie nicht, das Gerät selbst zu reparieren.

BEDIENUNGSANLEITUNG FURM30000 ABUS

A. Inhaltsverzeichnis

Inhaltsverzeichnis 2

Allgemeine Beschreibung....3

Vorwort und bestimmungsgemäße Verwendung ....3

Haftungsbeschränkung 4

Konformitätserklärung 4

Leistungserklärung......5

Entsorgung 5

Zeichenerklärung 6

Sicherheitshinweise 6

Allgemeines....6

Batteriewarnhinweis 7

Reinigen....7

Verpackung 8

Gerätefunktion....8

Auswahl eines Standortes 9

Wo Sie Ihren Rauch-/ Hitzemelder montieren sollten 9

Wo Sie Ihre Rauch-/ Hitzemelder nicht montieren sollten....11

Wo der Modus „Nur Hitze“ eingesetzt werden kann 12

Installation und Konfiguration....13

Die Installation des Melders 13

Die Konfiguration des Melders 15

Die rote LED-Anzeige....15

So testen Sie Ihren Rauch-/ Hitzemelder 15

Wartung 16

Reinigung 17

Tausch der Batterien....17

Einschränkungen von Rauch-/ Hitzemeldern....18

Lieferumfang 19

Technische Daten 19

B. Allgemeine Beschreibung

Der Privest Funk-Rauch-/ Hitzemelder FURM30000 der ABUS Security-Center GmbH und Co. KG kombiniert fortschrittliche Technologie mit einem kompakten, stromlinienförmigen Design und stellt die ideale Wahl für Hausbesitzer dar, die einen möglichst hohen Sicherheitsstandard wünschen.

Rauch wird durch den Einsatz einer fortschrittlichen fotoelektrischen Kammer detektiert, während die Temperatur mit Hilfe von zwei separaten Thermosensoren überwacht wird, die die Anstiegsrate ebenso messen, wie die absolute Temperatur. Mit der jeweiligen Auswahl einer Rauch- oder Hitzedetektion oder aber einer Kombination von beiden bietet der Rauch-/ Hitzemelder ein hochgradig empfindliches und zuverlässiges Produkt für die Frühwarnung bei Brandgefahren unter unterschiedlichen Umweltbedingungen mit einem reduzierten Risiko für Täuschungsalarme.

Der Privest Funk-Rauch-/ Hitzemelder entspricht der Norm EN14604:2005/AC:2008, ist leicht zu montieren und zudem kompatibel mit den Privest Alarmzentralen.

1. Vorwort und bestimmungsgemäße Verwendung

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns bei Ihnen für den Kauf des Funk-Rauch-/ Hitzemelders FURM30000. Das Gerät ist nach dem heutigen Stand der Technik gebaut. Diese Anleitung enthält wichtige Hinweise zur Inbetriebnahme und Handhabung. Beachten Sie die Anweisungen und Hinweise in dieser Anleitung, um einen gefahrlosen Betrieb sicherzustellen. Heben Sie diese Anleitung deshalb zum Nachlesen auf. Diese Anleitung gehört zu diesem Gerät. Wenn Sie dieses Gerät an Dritte weitergeben, vergessen Sie bitte nicht, auch diese Anleitung mit auszuhändigen.

Der Privest Funk-Rauch-/ Hitzemelder wurde entworfen, um mit 868 MHz Schmalband-Empfängern von ABUS zusammen zu arbeiten. Das Gerät enthält einen integrierten Funksender.

Der Funk-Rauch-/ Hitzemelder ist nicht konform mit der EN54 oder anderen lokalen gesetzlichen Normen für Brandmeldeanlagen, die automatisch Kontakt zu der Feuerwehr aufnehmen.

Der Funk-Rauch-/ Hitzemelder ist für die Verwendung in Familienhäusern, Wohnungen oder kleinen Büros konzipiert. Er ist weniger geeignet für die Verwendung in Gewerbe- oder Industrieumgebungen.

Die Hauptaufgabe des Rauch- und Hitzewarnmelders ist es Rauch und Hitze zu erkennen und eine lokale Alarmierung zu liefern. Der Funk-Rauch-/ Hitzemelder sendet auch eine Mitteilung an die Zentrale des Alarmsystems. Die Zentrale des Alarmsystems kann dann auch einen Alarm-Ton signalisieren, um die Bewohner des Gebäudes zu informieren. Die Zentrale des Alarmsystems kann entsprechend den

eingebauten Kommunikationsgeräten dann auch Personen in der Ferne informieren (zum Beispiel den Vermieter oder den Hausmeister). Verwenden Sie das Gerät ausschließlich für den Zweck für den es gebaut und konzipiert wurde! Jede andere Verwendung gilt als nicht bestimmungsgemäß!

2. Haftungsbeschränkung

Es wurde alles Erdenkliche unternommen, um sicherzustellen, dass der Inhalt dieser Anleitung korrekt ist. Jedoch kann weder der Verfasser noch ABUS Security-Center GmbH & Co. KG die Haftung für einen Verlust oder Schaden übernehmen, der durch falsche Installation und Bedienung, bestimmungswidrigen Gebrauch oder durch Nichtbeachtung der Sicherheitshinweise und Warnungen verursacht wurde. Für Folgeschäden wird keine Haftung übernommen. Das gesamte Produkt darf nicht geändert oder umgebaut werden. Sollten Sie sich nicht an diese Hinweise halten, erlischt Ihr Garantieanspruch. Wir möchten, dass Sie nur mit Geräten arbeiten, die auf dem neuesten Stand der Technik sind. Deshalb behalten wir uns technische Änderungen vor.

Der Inhalt dieser Anleitung kann ohne vorherige Bekanntgabe geändert werden.

© ABUS Security-Center GmbH & Co. KG, 05 / 2014

3. Konformitätserklärung

Hiermit erklärt ABUS Security-Center GmbH & Co. KG, dass sich der Funk-Rauch-/ Hitzemelder FURM30000 in Übereinstimmung mit den grundlegenden Anforderungen und den einschlägigen Bestimmungen folgender Richtlinien befindet:

Die Konformitätserklärung kann unter folgender Adresse bezogen werden:

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMANY

4. Leistungserklärung

Dieser Rauchwarnmelder ist nach Verordnung EU 305/2011 als Bauprodukt geprüft und zertifiziert. Die Produktion wird durch regelmäßige und unabhängige Kontrollen auf unveränderte Einhaltung der gesetzlichen und normativen Vorgaben überwacht. Die Leistungserklärung FURM30000#05/14 finden Sie unter www.abus.com

5. Entsorgung

Gerät

Die EU-Richtlinie WEEE 2002/96/EG regelt die ordnungsgemäße Rücknahme, Behandlung und Verwertung von gebrauchten Elektronikgeräten. Dieses Symbol bedeutet, dass im Interesse des Umweltschutzes das Gerät am Ende seiner Lebensdauer entsprechend den geltenden gesetzlichen Vorschriften und getrennt vom Hausmüll bzw. Gewerbemüll entsorgt werden muss. Die Entsorgung des Altgeräts kann über entsprechende offizielle Rücknahmestellen in Ihrem Land erfolgen. Befolgen Sie die örtlichen Vorschriften bei der Entsorgung der Materialien. Weitere Einzelheiten über die Rücknahme (auch für Nicht-EU Länder) erhalten Sie von Ihrer örtlichen Verwaltung. Durch das separate Sammeln und Recycling werden die natürlichen Ressourcen geschont und es ist sichergestellt, dass beim Recycling des Produkts alle Bestimmungen zum Schutz von Gesundheit und Umwelt beachtet werden.

Batterien

Für Ihr Produkt werden Batterien verwendet, für die die Europäische Richtlinie 2006/66/EG gilt und die nicht mit dem normalen Hausmüll entsorgt werden können.

Informieren Sie sich über die geltenden Bestimmungen Ihres Landes zur separaten Sammlung von Batterien.

Die korrekte Entsorgung von Batterien hilft, negative Auswirkungen auf Umwelt und Gesundheit zu vermeiden.

Diese Zeichen finden Sie auf schadstoffhaltigen Batterien.

Batterie enthält:

Pb = Blei

Cd = Kadmium

Hg = Quecksilber

6. Zeichenerklärung

Folgende Symbole werden in der Anleitung verwendet:

Symbol		Signalwort	Bedeutung
		Warnung	Warnhinweis auf Verletzungsgefahren oder Gefahren für Ihre Gesundheit.
		Warnung	Warnhinweis auf Verletzungsgefahren oder Gefahren für Ihre Gesundheit durch elektrische Spannung.
		Wichtig	Sicherheitshinweis auf mögliche Schäden am Gerät/Zubehör.
		Hinweis	Hinweis auf wichtige Informationen.

7. Sicherheitshinweise

7.1 Allgemeines

- Gase, Dämpfe, Feuerschein werden durch den Funk-Rauch-/ Hitzemelder nicht erkannt! Dazu sind Melder mit speziellen Sensoren erforderlich!

- Personen mit beeinträchtigter Hörleistung können den Alarm nicht hören! Für einen solchen Fall gibt es Melder mit zusätzlicher optischer Signalisierung!

- Rauch-/ Hitzemelder helfen Leben retten. Bitte deshalb im Sinne der eigenen Sicherheit regelmäßig die Batterie und die Funktionstüchtigkeit des Melders testen. Beim täglichen Umgang ist zu bedenken, dass der Funk-Rauch-/ Hitzemelder keinen Brand verhindern kann, sondern nur eine Signalisierung im Falle eines Brandes übernimmt. Bitte im Sinne der eigenen Sicherheit den Funk-Rauch-/ Hitzemelder spätestens alle 10 Jahre austauschen.

- Bei besonders hohen elektromag netischen Strahlungen können Fehlfunktionen auftreten. Vermeiden Sie deshalb die Installation in der Nähe von Geräten, die elektromagnetische Strahlung aussenden.

7.2 Batteriewarnhinweis

• Achten Sie darauf, dass Batterien nicht in die Hände von Kindern gelangen. Kinder könnten Batterien in den Mund nehmen und verschlucken. Dies kann zu ernsthaften Gesundheitsschäden führen. In diesem Fall sofort einen Arzt aufsuchen!
• Normale Batterien dürfen nicht geladen, erhitzt oder ins offene Feuer geworfen werden (Explosionsgefahr!).
  • Die Batterie darf keiner Wärmequelle oder Sonneneinstrahlung direkt ausgesetzt werden und an keinem Ort mit sehr hoher Temperatur aufbewahrt werden.
  • Die Batterie darf nicht mit Wasser in Berührung kommen.
  • Die Batterie darf nicht zerlegt, angestochen oder beschädigt werden.
• Ausgelaufene oder beschädigte Batterien können bei Berührung mit der Haut Verätzungen verursachen. Benutzen Sie in diesem Fall geeignete Schutzhandschuhe. Reinigen Sie das Batteriefach mit einem trockenen Tuch.
  • Die Batteriekontakte dürfen nicht kurzgeschlossen werden.
  • Wechseln Sie schwächer werdende Batterien rechtzeitig aus.
• Wechseln Sie immer alle Batterien gleichzeitig aus und verwenden Sie Batterien des gleichen Typs.
• Nicht mit falscher Polarität einsetzen (+/-).

7.3 Reinigen

• Verstaubte Geräte müssen gereinigt werden. Staubablagerungen in den Luftschlitzen können abgesaugt oder ausgeblasen werden. Falls erforderlich, kann der Staub mit einem Pinsel entfernt werden.
• Die Oberfläche kann mittels eines leicht mit Seifenlauge angefeuchteten Tuches gereinigt werden. Verwenden Sie bei Hochglanzoberflächen nur geeignete Mikrofasertücher.
• Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangt.
  • Gerät nicht in der Spülmaschine reinigen.
• Benutzen Sie keine scharfen, spitzen, scheuernden, ätzenden Reinigungsmittel oder harte Bürsten.
• Keine Chemikalien verwenden.
  • Reinigen Sie das Gerät nicht mit leicht entzündbaren Flüssigkeiten.

7.4 Verpackung

- Halten Sie Kinder von Verpackungsmaterialien fern - Erstickungsgefahr! - Vor dem Gebrauch des Gerätes jegliches Verpackungsmaterial entfernen.

7.5 Gerätefunktion

Um die einwandfreie Funktion zu gewährleisten, bitte folgende Punkte beachten:

• Das Gerät darf nicht abgedeckt werden!
• Das Gerät darf nicht überstrichen oder mit Tapeten abgedeckt werden!
- Sie dürfen das Gerät keinesfalls öffnen oder reparieren. Bei Nichtbeachtung erlischt die Garantie.
- Wenn das Gerät heruntergefallen ist oder anderweitige Schäden davongetragen hat, darf es nicht mehr benutzt werden.
- Wenn Sie das Gerät an Dritte weitergeben, müssen Sie diese Anleitung mitgeben.

8. Auswahl eines Standortes

Beachten Sie die Brandschutzvorschriften und Empfehlungen insbesondere die Anwendungsnorm für Rauchwarnmelder gemäß den geltenden gesetzlichen Bestimmungen. Alle Detailinformationen finden Sie in der Norm DIN 14676 „Rauchwarnmelder für Wohnhäuser, Wohnungen und Räume mit wohnungsähnlicher Nutzung, Einbau, Betrieb und Instandhaltung“.

8.1 Wo Sie Ihren Rauch-/ Hitzemelder montieren sollten

• Installieren Sie einen Rauch-/ Hitzemelder im Flur außerhalb eines jeden separaten Schlafbereichs, wie in Abbildung 1 dargestellt. Zwei Melder sind erforderlich in Häuern mit zwei Bereichen mit Schlafzimmern.
  • Installieren Sie einen Rauch-/ Hitzemelder in jedem Raum der als Schlafbereich dient.
• Installieren Sie einen Rauch-/ Hitzemelder auf jedem Stockwerk eines mehrstöckigen Hauses oder Apartments, wie in Abbildung 2 gezeigt.
  • Montieren Sie mindestens zwei Melder in jedem Haushalt.
• Installieren Sie Rauch-/ Hitzemelder an jedem Ende eines Flurs zwischen Schlafzimmern, wenn der Flur mehr als 12 Meter lang ist.
  • Installieren Sie Melder im Keller am unteren Ende der Kellertreppe.
• Montieren Sie Melder im zweiten Stockwerk am oberen Ende der in das zweite Stockwerk führenden Treppe.
• Stellen Sie sicher, dass der Weg des Rauchs zum Melder nicht durch eine Tür oder ein anderes Hindernis blockiert wird.
• Installieren Sie zusätzliche Melder in Ihrem Wohnzimmer, Esszimmer, Familienraum, Dachgeschoss sowie in Wäsche- und Lagerräumen.
• Installieren Sie Rauch-/ Hitzemelder so nahe wie möglich in der Mitte der Decke. Wenn das nicht praktikabel sein sollte, bringen Sie den Melder nicht näher als 0,3m von jeder Wand oder Ecke entfernt an, wie in Abbildung 3 gezeigt wird.
• Wenn eine Montage an der Decke nicht möglich ist und eine Anbringung an der Wand von Ihren staatlichen und lokalen Behörden gestattet wird, dann installieren Sie die an der Wand angebrachten Melder in einer Entfernung von 0,3m bis 0,5m von der Decke, siehe auch Abbildung 3.
• Falls einige Ihrer Räumlichkeiten über Dachschrägen oder Giebel verfügen, versuchen Sie, die Melder 90cm horizontal gemessen vom höchsten Punkt der Decke anzubringen, wie in Abbildung 4 gezeigt wird.

Abbildung 1: Standorte zur Anbringung von Rauch-/Hitzemeldern in Einfamilienwohnungen oder – Häusern mit nur einem Schlafbereich

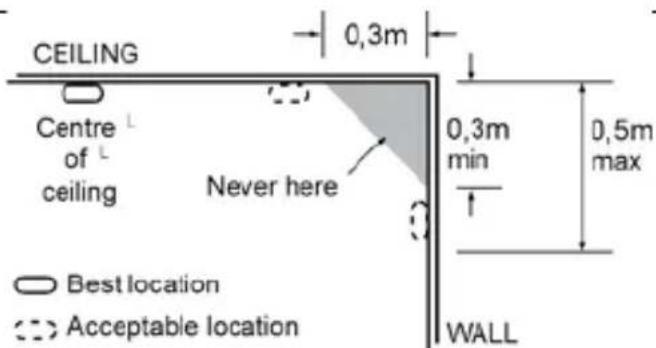

Abbildung 3: Empfohlene beste und akzeptable Standorte zur Anbringung von Rauch-/ Hitzemeldern

SMOKE DETECTORS FOR MINIMUM SECURITY

Abbildung 2: Standort zur Anbringung von Rauch-/ Hitzemeldern für mehrstöckige Wohnungen

Abbildung 4: Empfohlener Standort zur Anbringung von Rauch-/ Hitzemeldern in Räumen mit Dachschrägen oder Giebeln (Neigung > 20°)

Smoke detectors for minimum security	= Rauchmelder für minimale Sicherheit
Smoke detectors for more security	= Rauchmelder für mehr Sicherheit
horizontal distance from peak	= horizontaler Abstand von der Spitze
Living room / family room	= Wohnzimmer
acceptable location	= akzeptabler Standort
Center of ceiling	= Mitte der Decke
Best location	= bester Standort
Ground floor	= Erdgeschoss
Dining room	= Esszimmer
Never here	= niemals hier
Basement	= Kellergeschoss
Bed room	= Schlafzimmer
Air Return	= Luftauslass
Air Entry	= Lufteinlass
Detector	= Melder
Kitchen	= Küche
Garage	= Garage
Ceiling	= Decke
Stove	= Herd
Bath	= Bad
Wall	= Wand

8.2 Wo Sie Ihre Rauch-/ Hitzemelder nicht montieren sollten

Ein Täuschungsalarm wird ausgelöst, wenn Rauch-/ Hitzemelder dort angebracht werden, wo sie nicht ordnungsgemäß funktionieren können. Um „Täuschungsalarme zu vermeiden, montieren Sie Rauch-/Hitzemelder nicht wie folgt:

• Im Bereich von frischer Luftzufuhr. Der Zu- und Abfluss von frischer Luft kann den Rauch vom Rauch-/ Hitzemelder abhalten und damit dessen Wirksamkeit beeinträchtigen.
  • In der Nähe der Dämpfe von Farbverdünnern.
  • In sehr kalten oder sehr heißen Bereichen, darunter auch ungeheizte Gebäude oder Außenräume.
• In der Nähe von Lüftungsschächten oder in zugigen Bereichen, wie etwa neben Klimaanlagen, Heizlüftern oder Ventilatoren.

• In Bereichen mit stillstehender Luft, wie man sie oft unter einem Spitzdach oder in den Ecken zwischen Wänden und Decke findet. Stillstehende Luft kann verhindern, dass der Rauch den Melder erreicht. Siehe Abbildungen 3 und 4 für empfohlene Montageorte.
• In mit Insekten belasteten Bereichen. Wenn Insekten in die Sensorkammer eines Melders eindringen, können sie einen Täuschungsalarm auslösen. Dort, wo Ungeziefer ein Problem darstellt, eliminieren Sie es, bevor Sie einen Melder installieren.
• In der Nähe von fluoreszierenden Leuchten, da elektromagnetische Felder von fluoreszierenden Leuchten Täuschungsalarm auslösen können. Montieren Sie Rauch-/ Hitzemelder in einem Abstand von mindestens 1.5 Metern zu solchen Leuchten.

8.3 Wo der Modus „Nur Hitze“ eingesetzt werden kann

Um Täuschungsalarme zu vermeiden, können Sie Ihre Melder im Modus „Nur Hitze“ verwenden. Verwenden sie den Melder in diesem Modus nur in oder in der Nähe von Bereichen, in denen typischerweise ungefährliche Verbrennungspartikel vorhanden sind, die kein Brandrisiko darstellen. Wenn die Entfernung des Melders zu Stellen, an denen Verbrennungspartikel normalerweise vorhanden sind weniger als 6 Meter beträgt – wie etwa in Küchen – dann installieren Sie den Melder nur als Hitzemelder und so weit wie möglich von den Verbrennungspartikeln entfernt. Sorgen Sie zur Verhinderung von Täuschungsalarmen für eine gute Lüftung an solchen Stellen. Versuchen Sie niemals, einen Täuschungsalarm durch ein Abschalten des Melders zu verhindern.

Weitere Standorte:

• In dunstigen oder feuchten Bereichen oder neben Badezimmern mit Duschen. Die Feuchtigkeit in der Luft kann in die Messkammer eindringen und sich dort nach dem Abkühlen in Tröpfchen verwandeln, die einen Täuschungsalarm auslösen können.
• In sehr staubigen oder schmutzigen Bereichen. Staub und Schmutz können sich in der Messkammer des Melders ansammeln und ihn überempfindlich werden lassen.
  Darüber hinaus können Staub oder Schmutz die Öffnungen zur Messkammer blockieren und verhindern, dass der Melder Rauch detektiert.

9. Installation und Konfiguration

Der Rauch-/ Hitzemelder muss an der Decke oder, wenn nötig, an der Wand angebracht werden. Der Rauch-/ Hitzemelder kann nicht mit anderen Meldern vernetzt werden.

Lesen Sie vor der Montage die Abschnitte "Wo Sie Ihre Rauch-/ Hitzemelder installieren sollten" und „Wo Sie Ihre Rauch-/ Hitzemelder nicht installieren sollten" in dieser Gebrauchsanleitung durch.

9.1 Die Installation des Melders

(siehe Abbildungen 5 und 6)

1. Wählen Sie den Standort für die Montage.
2. Entfernen Sie die Montagehalterung von der Einheit, in dem Sie sie entgegen des Uhrzeigersinns drehen.
3. Entfernen Sie den Sicherungsstift (siehe Abbildung 5).
4. Benutzen Sie die Halterung als Vorlage zur Kennzeichnung der Montageöffnungen.
5. Verwenden Sie geeignetes Montagematerial um die Montagehalterung an der gekennzeichneten Position zu befestigen. Lassen Sie sich im Zweifelsfall beraten, bevor Sie mit der Montage beginnen!

Warnung

Stellen Sie beim Markieren der Bohrlöcher sicher, dass sich keine elektrischen Leitungen, Kabel, Rohrleitungen oder andere wichtige Installationskomponenten hinter der Montagestelle befinden! Lassen Sie sich im Zweifelsfall beraten, bevor Sie mit dem Bohren beginnen!

1. Führen Sie die Konfiguration des Melders gemäß Kapitel 9.2 durch.

2. Richten Sie die seitliche Markierung der Montagehalterungen und des Melder aus. Setzen Sie den Melder auf die Montagehalterung, und drehen Sie ihn im Uhrzeigersinn, um ihn an Ort und Stelle zu befestigen. (siehe Abbildung 5, A und B)

3. Schieben Sie den Sicherungsstift ein, um die Montagehalterung an dem Melder zu arretieren (siehe Abbildung 5, C).

4. Stellen Sie sicher, dass der Melder fest mit der Montagehalterung verbunden ist.

Ansetzen des Melders an der Montagehalterung

B

Verdrehen des Melders, um ihn an der Montagehalterung zu arretieren

C – Montagehalterung mit:

(1) – Schrauben
(2) – Sicherungsstift

Abbildung 5: Installation des Rauch-/Hitzemelders

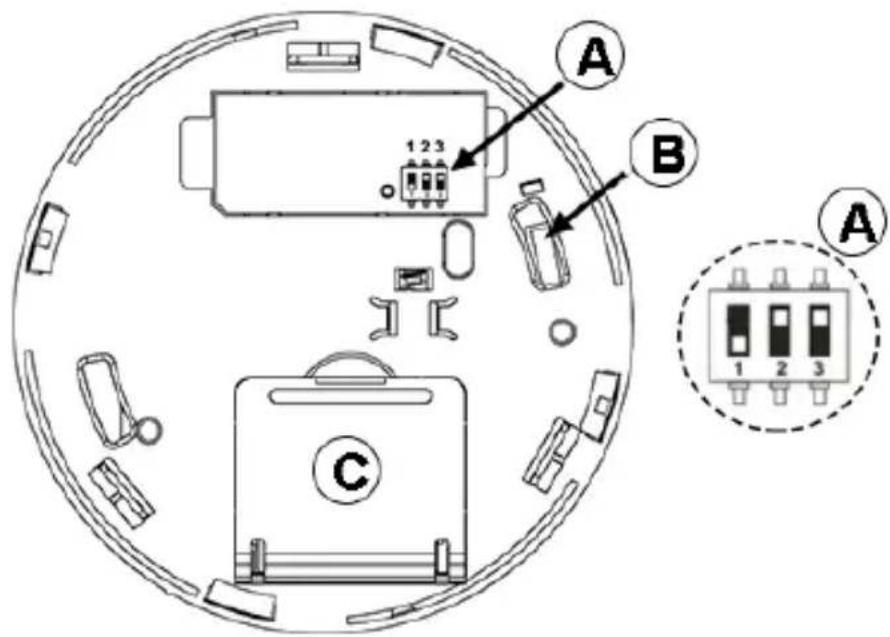

Abbildung 6: Rückseite des Melders ohne Montagehalterung

A – DIP-Schalter mit:

1	2	3
N. A.	Rauch	Hitze
EIN	EIN*	EIN*
AUS*	AUS	AUS

* = Standard Einstellung
B – Sabotagekontakt
C - Batteriefach

Achtung: DIP-Schalter 1 muss auf AUS stehen!

9.2 Die Konfiguration des Melders

1. Modus einstellen:

Stellen Sie den DIP-Schalter 1 auf „AUS“, und konfigurieren Sie entweder Rauch (2), Hitze (3) oder Rauch und Hitze.

1. Öffnen Sie den Deckel des Batteriefachs (siehe Abbildung 6).
2. Beachten Sie die richtige Polarisierung, legen Sie zwei Lithiumbatterien des Typs CR123 3V (mitgeliefert) in das Batteriefach ein, und schließen Sie dann den Deckel des Fachs.
3. Damit sich der Rauch-/ Hitzemelder gegenüber dem Empfänger der Anlage identifizieren kann, nehmen Sie die Registrierung entweder durch die Eingabe der 11-stelligen serienmäßigen Codenummer oder durch die Ausführung der folgenden Schritte für die Zuordnung der Radiofrequenz vor:

a. Stellen Sie die Alarmanlage auf den Modus "einlernen" ein.
b. Nehmen Sie die Batterie aus der Verpackung, und legen Sie sie wieder in den Sender ein, wobei Sie die Pole beachten müssen.
c. Senden Sie eine Einlern-Mitteilung, indem Sie mindestens 3 Sekunden lang auf den Sabotagekontakt drücken (oder die Halterung schließen), bis die Erkennung angezeigt wird.

9.3 Die rote LED-Anzeige

Wenn die rote LED-Anzeige (siehe Abbildung 7) alle 30 Sekunden einmal aufleuchtet, zeigt dies an, dass der Melder normal funktioniert. Wenn die rote LED-Anzeige kontinuierlich aufleuchtet und gleichzeitig ein hörbares Warnsignal ertönt, bedeutet dies, dass der Melder auf einen Alarmauslöser reagiert.

9.4 So testen Sie Ihren Rauch-/Hitzemelder

Um zu gewährleisten, dass der Melder korrekt funktioniert, testen Sie ihn jede Woche mit dem folgenden Verfahren:

1. Drücken Sie mit dem Finger fest auf den Testknopf. Wenn der Melder korrekt funktioniert, ertönt die Sirene, und eine Alarmmeldung wird an die Zentrale gesendet.
2. Zur Abschaltung der Sirene drücken Sie den Testknopf ein zweites Mal.
3. Sollte der Test des Melders fehlschlagen, müssen Sie ihn umgehend reparieren lassen oder austauschen.

A - LED
B – Test-/Stummschalttaste
C – Öffnungen für Summer

Abbildung 7: Gehäuse des Funk-Rauch-/Hitzemelders

Hinweis

Rauch vom Kochen oder ein staubiger Ofen können den Melder auslösen (Täuschungsalarm durch Störgrößen). Das Warnsignal schaltet sich ab, sobald die Luft vollständig rein ist. Wenn das Warnsignal jedoch weiterhin ertönt, aktivieren Sie nur den Hitzemodus. Beachten Sie die Hinweise zur Standortwahl des Melders.

Trennen Sie die Batterien nicht vom Melder, da somit der Brandschutz nicht mehr gegeben ist.

9.5 Wartung

Um den korrekten Betriebszustand Ihres Melders aufrecht zu erhalten, müssen Sie ihn jede Woche nach den Anweisungen im Abschnitt „So testen Sie Ihren Rauch-/ Hitzemelder“ einem Test unterziehen.

9.6 Reinigung

Reinigen Sie das Gehäuse des Melders mit einem trockenen oder feuchten Tuch, um Staub und Schmutz zu entfernen.

So reinigen Sie den Melder

1. Nehmen Sie den Melder von der Montagehalterung ab.
2. Entfernen Sie die Batterien.
3. Benutzen Sie einen feinen Malerpinsel zur Entfernung von Schmutz.
4. Befestigen Sie den Melder wieder an der Montagehalterung.
5. Prüfen Sie die ordnungsgemäße Funktion des Melders wie in Kapitel 9.4 beschrieben.

9.7 Tausch der Batterien

Tauschen Sie die Batterien einmal pro Jahr aus, oder immer dann, wenn der Signalton für schwache Batterien erklingt.

Hinweis

Signalton bei niedrigem Batteriestand

Wenn der Melder einmal alle 35 Sekunden einen Piepton ausstößt, bedeutet dies, dass die Batterien des Melders schwach sind. Tauschen Sie die Batterien umgehend aus. Halten Sie für diesen Zweck stets neue Batterien in Reserve bereit.

Nach dem Anbringen des Melders auf dem Meldersockel, muss der Rauchwarnmelder überprüft werden. Führen Sie dazu eine Funktionskontrolle wie oben beschrieben durch.

Beachten Sie stets die Batteriewarnhinweise!

10. Einschränkungen von Rauch-/Hitzemeldern

Warning

Drahtlose Rauch-/ Hitzemelder sind äußerst zuverlässig, doch es kann sein, dass sie nicht unter allen jeweils gegebenen Umständen funktionieren. Kein Rauch-/ Hitzemelder bietet einen vollständigen Schutz für Leben oder Eigentum. Rauch-/ Hitzemelder sind kein Ersatz für eine Lebensversicherung.Rauch-/ Hitzemelder brauchen eine Energiequelle, um zu funktionieren.Dieser Rauch-/ Hitzemelder wird nicht funktionieren, und das Warnsignal wird nicht ertönen, wenn die Batterien leer sind oder nicht ordnungsgemäß eingelegt wurden.Es kann sein, dass Rauch-/ Hitzemelder nicht gehört werden. Jemand, der tief schläft, der Drogen genommen oder Alkohol getrunken hat, erwacht möglicherweise nicht, wenn der Melder außerhalb des Schlafzimmers installiert wurde. Geschlossene oder teilweise geschlossene Türen und räumliche Entfernung können den Ton blockieren. Der vorliegende Melder wurde nicht für Gehörgeschädigte konzipiert.Rauch-/ Hitzemelder können möglicherweise nicht immer aktiviert werden und eine frühzeitige Warnung auslösen. Wenn ein Brand in einem Kamin, einer Wand, auf dem Dach, auf der anderen Seite von geschlossenen Türen oder auf einem anderen Stockwerk des Gebäudes ausbricht, kann es sein, dass die Rauchmenge, die den Rauch-/ Hitzemelder erreicht, zu gering ist, um ein Signal auszulösen.Rauch-/ Hitzemelder stellen eine bedeutende Hilfe bei der Eindämmung von Schäden und der Reduzierung von Verletzungen und sogar Todesfällen dar. Dennoch ist ungeachtet der hohen Qualität von Geräten die Funktion nicht immer und unter allen Umständen perfekt, und wir müssen Sie darauf hinweisen, dass Sie von einem Rauch-/ Hitzemelder nicht erwarten können, dass er Sie immer und mit Sicherheit vor jeglichen Schäden oder Verletzungen schützt.

DE

C. Lieferumfang

• Funk-Rauch-/ Hitzemelder
• 2 x CR123 3V Lithiumbatterien

• Installationsmaterial
• Installations- und Bedienungsanleitung, mehrsprachig

D. Technische Daten

Artikel Nr.	FURM30000
Rauchmelder	Optischer Sensor zur Raucherkennung
Hitzemelder	Dual-Thermosensoren zur Messung von Temperaturanstieg (5°C pro Minute) und Grenzwert (65°C)
Zulassung	EN14604:2005/AC:2008
Betriebsarten	Rauch + Hitze (ODER-Logik)Nur RauchNur Hitze
Signale	akustisch (Piezo) und optisch (LED)
Lautstärke des Warnsignals	min. 85 dB(A) bei 3m
Ton Frequenz	3,6 kHz
Stromaufnahme Standby:	0.02mA
Stromaufnahme Alarm:	100mA
Batterielebensdauer:	ca. 3 Jahre
Batterietyp:	2 x CR123 3V Lithiumbatterien
Fehlermeldung „leere Batterie“:	< 2.5 V
Warnung „leere Batterie“:	30 Tage vor Komplettentladung
Signalisierung bei „leere Batterie“:	Ein Piepton alle 30 Sekunden
Betriebstemperatur:	-10°C bis 40°C
Luftfeuchtigkeit bei Betrieb:	10% bis 85% RH, keine Kondensation oder Vereisung
Umweltklasse	II (EN50131-1)
Schutzklasse	IP 31
Farbe:	Weiß
Maße:	Durchmesser: 108 mm / Höhe: 53 mm
Gewicht:	175 g netto
Betriebsarten Funk-Frequenz	unidirektional (1-way)
Nominale Mittenfrequenz	868.65 MHz
Supervisionsüberwachung	ca. alle 15 Min.
Funk-Sendeleistung	10mW
Funk-Reichweite	bis zu 300 m (Freifeld)
HF-Immunität	10 V/m (EN50130-4:2011)

EN

A. Contents

Contents 21

© ABUS Security-Center GmbH & Co. KG, 05 / 2014

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMANY

© ABUS Security-Center GmbH & Co. KG, 05 / 2014

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

ALLEMAGNE

Technische gegevens 76

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

D-86444 Affing

DUITSLAND

D. Technische gegevens
