BEDIENUNGSANLEITUNG TE-TS 1825 U EINHELL

D Originalbetriebsanleitung Tischkreissäge

Art.-Nr.: 43.405.60 I.-Nr.: 11011

-2-

1. Sicherheitshinweise
2. Gerätebeschreibung und Lieferumfang
3. Bestimmungsgemäße Verwendung
4. Technische Daten
5. Vor Inbetriebnahme
6. Montage
7. Bedienung
8. Betrieb
9. Austausch der Netzanschlussleitung
10. Reinigung, Wartung und Ersatzteilbestellung
11. Entsorgung und Wiederverwertung
12. Lagerung

-9-

D

Warnung - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen

Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.

Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden!

Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät heraus-tretende Splitter, Späne und Stäube können Sichtverlust bewirken.

Achtung! Verletzungsgefahr! Nicht in das laufende Sägeblatt greifen.

Anhebepunkt

D

⚠️ Achtung!

Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise fi nden Sie im beiliegenden Heftchen!

⚠️ Warnung

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

2. Gerätebeschreibung und Lieferumfang

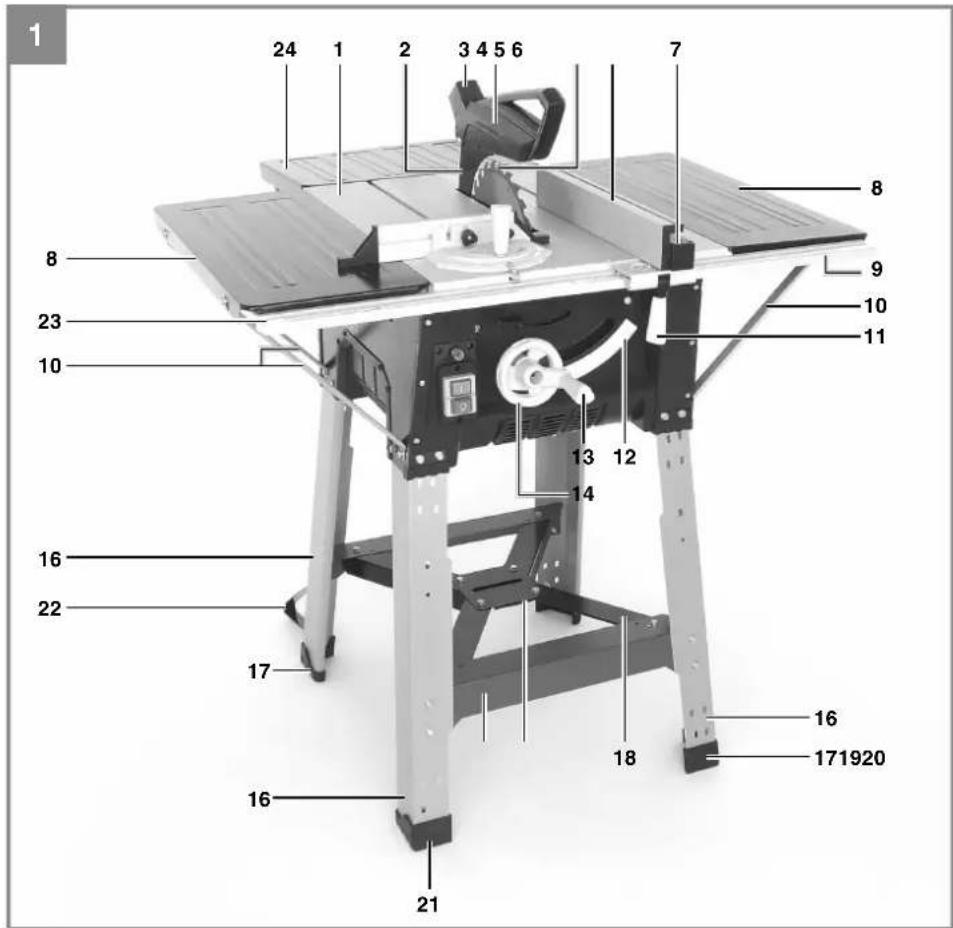

2.1 Gerätebeschreibung (Bild 1-7)

1. Sägetisch
2. Spaltkeil
3. Abdeckung für Absauganschluss
4. Sägeblattschutz
5. Sägeblatt
6. Anschlagschiene (Parallelanschlag)
7. Parallelanschlag
8. Verbreiterungstisch links/rechts
9. Führungsschiene für Parallelanschlag, rechts
10. Strebe für Verbreiterungstisch
11. Klemmhebel für Parallelanschlag
12. Skala für Sägeblattneigung
13. Stellhebel für Schnitthöhe
14. Stellrad für Sägeblattneigung
15. Einstellschraube
16. Standbein
17. Gummifuß (Form A)
18. Querstrebe, gebogene Form

19. Platte

20. Querstrebe, gerade Form

21. Gummifuß (Form B)
22. Tischstützen
23. Führungsschiene für Parallelanschlag, links
24. Verlängerungstisch
25. Strebe für Verlängerungstisch
26. Verbindungsplatte für Führungsschienen
27. Anschlagschiene für Winkelanschlag
28. Winkelanschlag
29. Schiebestock
30. Schlüssel für Sägeblattwechsel
31. Gabelschlüssel SW 10/13
32. Innensechskant-Schlüssel
33. Selbstsichernde Mutter
34. Mutter
35. Unterlegscheibe groß
36. Unterlegscheibe mittel
37. Unterlegscheibe klein
38. Innensechskant-Schraube
39. Sechskantschraube (M6 x 12)
40. Rundkopfschraube (M6x 16)
41. Sechskantschraube (M6 x 20)
42. Absauganschluss (Gehäuse)
43. Tischeinlage
44. Feststellhebel für Sägeblattwinkel
45. Ein-Ausschalter
46. Überlastschalter
47. Skala
48. Nut
49. Feststellgriff

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Artikels anhand des beschriebenen Lieferumfangs. Bei Fehlteilen wenden Sie sich bitte spätestens innerhalb von 5 Arbeitstagen nach Kauf des Artikels unter Vorlage eines gültigen Kaufbeleges an unser Service Center oder an den nächstgelegenen zuständigen Baumarkt. Bitte beachten Sie hierzu die Gewährleistungstabelle in den Garantiebestimmungen am Ende der Anleitung.

• Offnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig aus der Verpackung.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden.
• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.

D

Achtung!

Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoff beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

• Spaltkeil
• Sägeblattschutz
  • Anschlagschiene (Parallelanschlag)
  • Parallelanschlag
  • Verbreiterungstisch 1x links/ 1x rechts
  • Führungsschiene für Parallelanschlag, rechts
  • Strebe für Verbreiterungstisch (4x)
  • Klemmhebel für Parallelanschlag
• Längsstrebe (3x ohne Einstellschraube, 1x mit Einstellschraube)
  • Gummifuß Form A (2x)
  • Gummifuß Form B (2x)
  • Querstrebe, gebogene Form (2x)
• Platte
  • Querstrebe, gerade Form (2x)
  • Tischstütze (2x)
  • Führungsschiene für Parallelanschlag, links
  • Verlängerungstisch
  • Strebe für Verlängerungstisch (2x)
  • Verbindungsplatte für Führungsschienen
  • Anschlagschiene für Winkelanschlag
  • Winkelanschlag
• Schiebestock
  • Schlüssel für Sägeblattwechsel
  • Gabelschlüssel SW 10/13
  • Innensechskant-Schlüssel
  • selbstsichernde Mutter (40x)
• Mutter (6x)
  • Unterlegscheibe groß (6x)
  • Unterlegscheibe mittel (40x)
  • Unterlegscheibe klein (6x)
  • Innensechskant-Schraube (6x)
  • Sechskantschraube M6 x 12 (32x)
  • Rundkopfschraube M6x 16 (6x)
  • Sechskantschraube M6 x 20 (8x)
  • Originalbetriebsanleitung
  • Sicherheitshinweise

3. Bestimmungsgemäße Verwendung

Die Tischkreissäge dient zum Längs- und Querschneiden (nur mit Queranschlag) von Hölzern aller Art, entsprechend der Maschinengröße. Rundhölzer aller Art dürfen nicht geschnitten werden.

Die Maschine darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

Es dürfen nur für die Maschine geeignete Sägeblätter (HM- oder CV-Sägeblätter) verwendet werden. Die Verwendung von HSS-Sägeblättern und Trennscheiben aller Art ist untersagt.

Bestandteil der bestimmungsgemäßen Verwendung ist auch die Beachtung der Sicherheitshinweise, sowie die Montageanleitung und Betriebs-hinweise in der Bedienungsanleitung.

Personen, die die Maschine bedienen und warten, müssen mit dieser vertraut und über mögliche Gefahren unterrichtet sein. Darüber hinaus sind die geltenden Unfallverhütungsvorschriften genauestens einzuhalten. Sonstige allgemeine Regeln in arbeitsmedizinischen und sicherheitstechnischen Bereichen sind zu beachten.

Veränderungen an der Maschine schließen eine Haftung des Herstellers und daraus entstehende Schäden gänzlich aus. Trotz bestimmungsgemäßer Verwendung können bestimmte Restrisikofaktoren nicht vollständig ausgeräumt werden. Bedingt durch Konstruktion und Aufbau der Maschine können folgende Punkte auftreten:

Berührung des Sägeblattes im nicht abgedeckten Sägebereich.
- Eingreifen in das laufende Sägeblatt (Schnittverletzung)
- Rückschlag von Werkstücken und Werkstückteilen.
- Sägeblattbrüche.
• Herausschleudern von fehlerhaften Hartme-

D

tallteilen des Sägeblattes.

Gehörschäden bei Nichtverwendung des nötigen Gehörschutzes.
- Gesundheitsschädliche Emissionen von Holzstäuben bei Verwendung in geschlossenen Räumen.

4. Technische Daten

Netzspannung ....230-240 V \~ 50Hz Leistung P ....S1 1500 W S6 40% 1800 W Leerlaufdrehzahl n₀ ....6000 min⁻¹ Hartmetallsägeblatt ....Ø 250 x Ø 30 x 2,4 mm Anzahl der Zähne ....24 Tischgröße ....610 x 445 mm Tischverbeiterung Li/Re ....608 x 250 mm Tischverlängerung hinten ....435 x 320 mm Schnitthöhe max....75 mm / 90° ....53 mm / 45° Höhenverstellung ....stufenlos 0 - 75 mm Sägeblatt schwenkbar ....stufenlos 0° - 45° Absauganschluß ....Ø 36 mm Gewicht ....ca. 25 kg

Geräusch und Vibration

Die Geräusch- und Vibrationswerte wurden entsprechend EN 61029 ermittelt.

Betrieb

Schalldruckpegel L_pA .....95,7dB(A) Unsicherheit K_pA .....3 dB Schallleistungspegel L_WA .....108,7dB(A) Unsicherheit K_WA .....3 dB

Die angegebenen Werte sind Emissionswerte und müssen damit nicht zugleich auch sichere Arbeitsplatzwerte darstellen. Obwohl es eine Korrelation zwischen Emissions- und Immissionspegeln gibt, kann daraus nicht zuverlässig abgeleitet werden, ob zusätzliche Vorsichtsmaßnahmen notwendig sind oder nicht. Faktoren, welche den derzeitigen am Arbeitsplatz vorhandenen Immissionspegel beeinflussen können, beinhalten die Dauer der Einwirkungen, die Eigenart des Arbeitsraumes, andere Geräuschquellen usw., z.B. die Anzahl der Maschinen und anderen benachbarten Vorgängen. Die zuverlässigen Arbeitsplatzwerte können ebenso von Land zu Land variieren. Diese Information soll jedoch den Anwender befähigen, eine bessere Abschätzung von Gefährdung und Risiko vorzunehmen.

Tragen Sie einen Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust bewirken.

Beschränken Sie die Geräuschentwicklung und Vibration auf ein Minimum!

• Verwenden Sie nur einwandfreie Geräte.
- Warten und reinigen Sie das Gerät regelmäßig.
• Passen Sie Ihre Arbeitsweise dem Gerät an.
• Überlasten Sie das Gerät nicht.
- Lassen Sie das Gerät gegebenenfalls überprüfen.
- Schalten Sie das Gerät aus, wenn es nicht benutzt wird.

Restrisiken

Auch wenn Sie dieses Elektrowerkzeug vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Elektrowerkzeuges auftreten:

1. Lungenschäden, falls keine geeignete Staub- schutzmaske getragen wird.
2. Gehörschäden, falls kein geeigneter Gehörschutz getragen wird.
3. Gesundheitsschäden, die aus Hand-Arm-Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und gewartet wird.

5. Vor Inbetriebnahme

Überzeugen Sie sich vor dem Anschließen, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

Ziehen Sie immer den Netzstecker, bevor Sie Einstellungen am Gerät vornehmen.

• Tischkreissäge auspacken und auf eventuelle Transportbeschädigungen überprüfen
• Die Maschine muß standsicher aufgestellt werden, d.h. auf einer Werkbank, oder festem Untergestell festgeschraubt werden.
• Vor Inbetriebnahme müssen alle Abdeckungen und Sicherheitsvorrichtungen ordnungsgemäß montiert sein.
  • Das Sägeblatt muß frei laufen können.
• Bei bereits bearbeitetem Holz auf Fremdkörper wie z.B. Nägel oder Schrauben usw achten.

D

- Bevor Sie den Ein-/ Ausschalter betätigen, vergewissern Sie sich, ob das Sägeblatt richtig montiert ist und bewegliche Teile leichtgängig sind.

6. Montage

Achtung! Verschrauben Sie die Verbindungen, die selbstsichernde Muttern (s. Abb. 5, Pos. 33) enthalten, immer mit Drehung an der Sechskantschraube und mit festgehaltener selbstsichernder Mutter, um einen guten Halt zu erzielen.

6.1 Montage des Untergestells (Abb. 8-13)

• Tischkreissäge umdrehen und auf den Boden legen
• Die zwei vorderen Standbeine (16) locker mit den Sechskantschrauben (41), Unterlegscheiben (36) und Muttern (33) an der Vorderseite der Säge verschrauben.
• Die zwei hinteren Standbeine (16) locker mit den Sechskantschrauben (41), Unterlegscheiben (36) und Muttern (33) an der Rückseite der Säge verschrauben.
• Lassen Sie die beiden mittleren Bohrungen an der Rückseite noch unverschraubt, dort werden später die Streben des Verlängerungstisches befestigt (s. 6.2.1).
• Verschrauben Sie alle vier Standbeine an den Seitenflächen der Maschine mit den Sechskantschrauben (39), Unterlegscheiben (36) und Muttern (33).
• Lassen Sie die außen liegenden Bohrungen noch unverschraubt, dort werden später die Streben der Verbreiterungstische befestigt (s. 6.2.2).
• Stecken Sie die Gummifüße (17, 21) auf die Standbeine.
• Verschrauben Sie die Querstreben (20) locker an den Standbeinen und gleichzeitig die Tischstützen (22) so an den hinteren Standbeinen und Querstreben, dass sie zur Rückseite der Maschine zeigen und den Boden berühren.
• Verschrauben Sie die Platte (19) mit den gebogenen Querstreben (18), danach die gebogenen Querstreben locker an den Standbeinen.

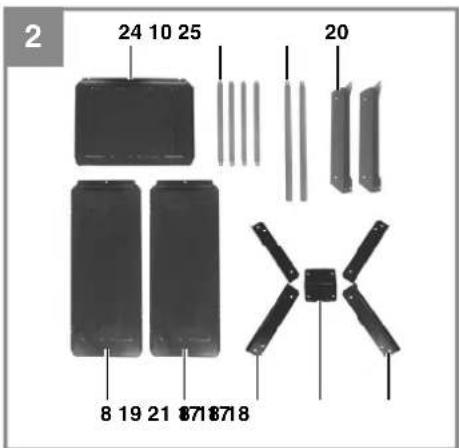

6.2 Montage der Tischverbreiterung und - Verlängerung

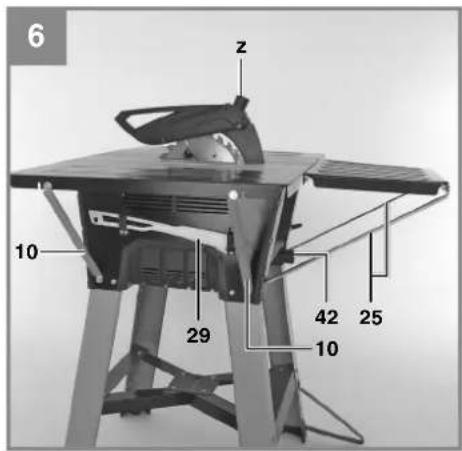

6.2.1 Verlängerungstisch (Abb. 14-16)

• Befestigen Sie den Verlängerungstisch (24) mittels der Innensechskantschrauben (38) und Unterlegscheiben (37) locker am Sägetisch.
• Schrauben Sie die Streben (25) locker an Verlängerungstisch und am Maschinengehäuse an.
• Verwenden Sie zur Befestigung des Verlängerungstisches am Maschinengehäuse die Sechskantschrauben (41), Unterlegscheiben (36) und Muttern (33).
• Tischverlängerung eben mit dem Sägetisch (1) ausrichten und sämtliche Muttern und Schrauben festziehen.

6.2.2 Verbreiterungstisch (Abb. 17-18)

• Befestigen Sie den Verbreiterungstisch (8) mittels der Innensechskantschrauben (38) und Unterlegscheiben (37) locker am Sägetisch. Verwenden Sie zur Montage der Tischverbreiterungen die Bohrungen, die näher an der Tischverlängerung liegen.
• Schrauben Sie die Streben (10) locker an Verbreiterungstisch und am Maschinengehäuse an.
• Verwenden Sie zur Befestigung der Verbreiterungstische am Maschinengehäuse die Sechskantschrauben (39), Unterlegscheiben (36) und Muttern (33).
• Tischverbreiterung eben mit dem Sägetisch (1) ausrichten und sämtliche Muttern und Schrauben festziehen.

6.2.3 Führungsschienen für Parallelanschlag (Abb. 19-20)

• Führen sie in die Nut der linken und rechte Führungsschiene (9, 23) jeweils zwei Rundkopfschrauben (40).
• Verschrauben sie die Rundkopfschrauben (40) locker mit den Verbreiterungstischen (8) und dem Sägetisch (1). Verwenden Sie dazu die Muttern (34).
• Befestigen Sie dann die Verbindungsplatte (26) mit zwei Rundkopfschrauben (40) und zwei Muttern (34) am Sägetisch (1).
• Schieben Sie die Führungsschienen auf die Verbindungsplatte (26) und ziehen sie alle Rundkopfschrauben locker an.
  Nachdem Sie den Tisch auf die Standfüße gestellt haben, kann die Position der Führungsschienen überprüft werden. Der

D

Nullpunkt der Skala an der Führungsschiene muss in der gedachten Schnittlinie des Sägeblattes laufen, Überprüfung mit Parallelanschlag. Ziehen Sie dann die Rundkopfschrauben endgültig an.

6.3 Montage und Einstellung des Spaltkeils (Abb. 21a, 21b)

• Achtung! Netzstecker ziehen
• Tischeinlage (43) herausnehmen (siehe 6.5)
- Stecken Sie den Spaltkeil (2) in die vorgesehene Halterung.
- Sägeblatt (5) auf max. Schnitttiefe einstellen, in die 0° Stellung bringen und arretieren.
- Spaltkeil (2) nach oben schieben, bis der Abstand zwischen Sägetisch (1) und Oberkante Spaltkeil ca. 10 cm beträgt.
• Der Abstand zwischen Sägeblatt (5) und Spaltkeil (2) soll 3-5 mm sein.
• Die Schraube (z) festziehen und Tischeinlage montieren.

6.4 Montage des Sägeblattschutzes (Abb. 1, 22)

• Stecken Sie den Sägeblattschutz (4) auf das Langloch (y) am Spaltkeil. Befestigen Sie den Sägeblattschutz mit der Schraube (x), ziehen Sie dabei so fest an, dass der Sägeblattschutz noch beweglich bleibt.
• Vor Sägebeginn muss der Sägeblattschutz auf das Sägegut abgesenkt werden
• Zum Anschluss des Saugschlauchs einer Absauganlage kann die Abdeckung (3) am Sägeblattschutz abgenommen werden (Saugschlauch/Absauganlage nicht im Lieferumfang enthalten).
  • Die Maschine darf nicht ohne Sägeblattschutz betrieben werden.

6.5 Austauschen der Tischeinlage (Abb. 23)

• Für den Austausch bei Beschädigung, beim Sägeblattwechsel und bei der Einstellung des Spaltkeils muss die Tischeinlage geöffnet werden.
• Tauschen Sie eine verschleißte oder beschädigte Tischeinlage aus, um erhöhte Verletzungsgefahr zu vermeiden.
  • Achtung! Netzstecker ziehen
  • Sägeblattschutz (4) abnehmen
  • Die Senkkopfschrauben an der Tischeinlage entfernen
  • Tischeinlage (43) herausnehmen
  • Die Montage der neuen Tischeinlage erfolgt in umgekehrter Reihenfolge.

6.6 Montage/Wechsel des Sägeblatt (Abb. 24)

• Achtung! Netzstecker ziehen.
- Tragen Sie beim Hantieren mit Sägeblättern immer Arbeitshandschuhe. Verletzungsgefahr!
• Die Tischeinlage durch lösen der zwei Senk-kopfschrauben entfernen (siehe 6.5)
- Mutter lösen, indem man den Schlüssel (30) an der Mutter ansetzt und den Gabelschlüssel (31) an der Motorwelle, um gegenzuhalten, ansetzt.
- Achtung! Mutter in Rotationsrichtung des Sägeblattes drehen.
- Äußeren Flansch abnehmen und altes Sägeblatt schräg nach unten vom inneren Flansch abziehen.
- Sägeblattflansche vor der Montage des neuen Sägeblattes sorgfältig reinigen
Das neue Sägeblatt in umgekehrter Reihenfolge wieder einsetzen und festziehen! Achtung! Laufrichtung beachten, die Schnittschräge der Zähne muß in Laufrichtung, d.h. nach vorne zeigen (siehe Pfeil auf dem Sägeblattschutz)
- Spaltkeil (2) sowie Sägeblattschutz (4) wieder montieren und einstellen (siehe 6.3., 6.4.)
- Bevor Sie mit der Säge wieder arbeiten, ist die Funktionsfähigkeit der Schutzeinrichtungen zu prüfen.

7. Bedienung

7.1. Ein/Aus-Schalter und Überlastschalter (Abb. 7)

• Durch Drücken der grünen Taste „I“ kann die Säge eingeschaltet werden. Vor Beginn des Sägens abwarten, bis das Sägeblatt seine maximale Drehzahl erreicht hat.
  Um die Säge wieder auszuschalten, muß die rote Taste „0“ gedrückt werden.

Der Motor dieses Geräts ist mit einem Überlastschalter (46) gegen Überlastung geschützt. Bei Überschreiten des Nennstroms schaltet der Überlastschalter (46) das Gerät aus.

• Lassen Sie das Gerät mehrere Minuten abkühlen.
  • Drücken Sie den Überlastschalter.
• Schalten Sie das Gerät durch Drücken der grünen Taste „I“ ein.

D

7.2. Schnittiefe (Abb. 7)

Durch Drehen der Handkurbel (13), kann das Sägeblatt (5) auf die gewünschte Schnittiefe eingestellt werden.

Entgegen dem Uhrzeigersinn:

größere Schnittiefe

Im Uhrzeigersinn:

kleinere Schnittiefe

7.3. Parallelanschlag

7.3.1. Anschlaghöhe (Abb. 25, 26)

Der mitgelieferte Parallelanschlag (7) besitzt zwei verschieden hohe Führungsflächen.
- Je nach Dicke der zu schneidenden Materialien muß die Anschlagschiene (6) nach Abb. 25, für dickes Material und nach Abb. 26 für dünnes Material verwendet werden.
- Zum Umstellen der Anschlagschiene (6), müssen die beiden Rändelschrauben (w) gelockert werden, um die Anschlagschiene (6) vom Parallelanschlag (7) zu lösen.
Abhängig von der gewünschten Schnitthöhe kann die Anschlagschiene in zwei verschiedenen Nuten auf den Parallelanschlag geschoben werden und mit den Rändelschrauben fixiert werden.
• Die Anschlagschiene kann abgenommen werden und je nach Einsatzweck recht bzw. links am Parallelanschlag befestigt werden.
- Der Parallelanschlag ist ab Werk rechtwinklig zur Führungsschiene eingestellt. Er kann bei Bedarf mit zwei Innensechkantschrauben (im Parallelanschlag) nachjustiert werden.

7.3.2. Schnittbreite (Abb. 1, 25, 26)

• Beim Längsschneiden von Holzteilen muß der Parallelanschlag (7) verwendet werden.
• Der Parallelanschlag (7) kann auf beiden Seiten des Sägetisches (1) montiert werden.
• Der Parallelanschlag (7) muß in die Führungsschiene (9, 23) des Sägetisches (1) eingesetzt werden.
• Mittels der Skala (47) auf der Führungsschie- ne (1) kann der Parallelanschlag (7) auf das gewünschte Maß eingestellt werden.
• Durch Drücken des Hebels (11) kann der Parallelanschlag in der gewünschten Position festgeklemmt werden.

7.3.3. Anschlaglänge einstellen (Abb. 27)

• Um das Klemmen des Schnittgutes zu vermeiden, ist die Anschlagschiene (6) in Längsrichtung verschiebbar.
• Faustregel: Das hintere Ende des Anschlages stößt an eine gedachte Linie, die etwa bei der Sägeblattmitte beginnt und unter 45° nach hinten verläuft.
• Benötigte Schnittbreite einstellen
• Rändelschrauben (w) lockern und An- schlagschiene (6) so weit vorschieben, bis die gedachte 45° Linie berührt wird.
• Rändelschrauben (w) wieder festziehen.

7.4. Winkelanschlag (Abb. 28)

• Winkelanschlag (28) in die Nut (48) des Sägetisches schieben.
  • Rändelschraube (w) lockern.
• Anschlagschiene (27) drehen, bis der Pfeil auf das gewünschte Winkelmaß zeigt.
  • Rändelschraube (w) wieder festziehen.

Achtung!

• Anschlagschiene (27) nicht zu weit in Richtung Sägeblatt schieben.
• Der Abstand zwischen Anschlagschiene (27) und Sägeblatt (4) sollte ca. 2 cm betragen.

7.5. Winkeleinstellung (Abb. 4, 7)

• Feststellgriff (44) lösen
- Durch Drehen des Rades (15) das gewünschte Winkelmaß an der Skala einstellen.
- Feststellgriff in gewünschter Winkelstellung arretieren.

8. Betrieb

Achtung!!

• Nach jeder neuen Einstellung empfehlen wir einen Probeschnitt, um die eingestellten Maße zu überprüfen.
• Nach den Einschalten der Säge abwarten, bis das Sägeblatt seine maximale Drehzahl erreicht hat, bevor Sie den Schnitt durchführen.
  • Achtung beim Einschneiden!
  • Betreiben Sie das Gerät nur mit Absaugung.
• Überprüfen und reinigen Sie regelmäßig die Absaugkanäle.

D

8.1. Ausführen von Längsschnitten (Abb. 29) Hierbei wird ein Werkstück in seiner Längsrichtung durchschnitten. Eine Kante des Werkstücks wird gegen den Parallelanschlag (7) gedrückt, während die fl ache Seite auf dem Sägetisch (1) aufl liegt. Der Sägeblattschutz (4) muß immer auf das Werkstück abgesenkt werden. Die Arbeitsstellung beim Längsschnitt darf nie in einer Linie mit dem Schnittverlauf sein.

• Parallelanschlag (7) entsprechend der Werkstückhöhe und der gewünschten Breite einstellen. (siehe 7.3.)
• Sägeeinschalten
• Hände mit geschlossenen Fingern flach auf das Werkstück legen und Werkstück am Parallelanschlag (7) entlang in das Sägeblatt (5) schieben.
• Seitliche Führung mit der linken oder rechten Hand (je nach Position des Parallelanschlages) nur bis zu Schutzhaubenvorderkante.
• Werkstück immer bis zum Ende des Spaltkeils (2) durchschieben.
• Der Schnittabfall bleibt auf dem Sägetisch (1) liegen, bis sich das Sägeblatt (5) wieder in Ruhestellung befindet.
• Lange Werkstücke gegen Abkippen am Ende des Schneidevorgangs sichern! (z.B. Abrollständer etc.)

8.1.2. Schneiden schmaler Werkstücke (Abb. 30)

Längsschnitte von Werkstücken mit einer Breite von weniger als 120 mm müssen unbedingt unter Zuhilfenahme eines Schiebestockes (29) durchgeführt werden. Schiebestock ist im Lieferumfang enthalten. Verschlissenen bzw. beschädigten Schiebestock umgehend austauschen.

8.1.3. Schneiden sehr schmaler Werkstücke (Abb. 31)

• Für Längsschnitte von sehr schmalen Werkstücken mit einer Breite von 30 mm und weniger ist unbedingt ein Schiebeholz zu verwenden.
• Dabei ist die niedrige Führungsfläche des Parallelanschlages zu bevorzugen.
• Schiebeholz nicht im Lieferumfang enthalten! (Erhältlich im einschlägigen Fachhandel) Verschlissenes Schiebeholz rechtzeitig ersetzen.

8.1.4. Ausführen von Schrägschnitten (Abb. 32)

Schrägschnitte werden grundsätzlich unter der Verwendung des Parallelschlages (7) durchgeführt.

• Sägeblatt (5) auf das gewünschte Winkelmaß einstellen. (siehe 7.5.)
• Parallelanschlag (7) je nach Werkstückbreite und -höhe einstellen (siehe 7.3.1)
• Schnitt entsprechend der Werkstückbreite durchführen (siehe 8.1.1. und 8.1.2 und 8.1.3.)

8.1.5. Ausführung von Querschnitten (Abb. 33)

• Winkelanschlag (28) mit Anschlagschiene (27) in eine der beiden Nuten des Sägetisches (1) schieben und auf das gewünschte Winkelmaß einstellen. (siehe 7.4.) Sollte das Sägeblatt (5) zusätzlich schräg gestellt werden, dann ist die Nut zu verwenden, welche Ihre Hand und den Queranschlag nicht mit dem Sägeblattschutz in Kontakt kommen läßt.
  • Passen Sie gegebenenfalls die Position der Anschlagschiene (27) an, so dass sie beim Schnitt nicht mit dem Sägeblatt kollidiert.
• Werkstück fest gegen die Anschlagschiene (27) drücken.
• Sägeeinschalten.
• Winkelanschlag (28) und Werkstück in Richtung des Sägeblattes schieben, um den Schnitt auszuführen.
• Achtung: Halten Sie immer das geführte Werkstück fest, nie das freie Werkstück, welches abgeschnitten wird.
• Winkelanschlag (28) immer so weit vorschieben, bis das Werkstück vollständig durchgeschnitten ist.
• Säge wieder ausschalten. Sägeabfall erst entfernen, wenn das Sägeblatt stillsteht.

9. Austausch der Netzanschlussleitung

Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifi zierte Person ersetzt werden, um Gefährdungen zu vermeiden.

D

10. Reinigung, Wartung und Ersatzteilbestellung

Ziehen Sie vor allen Reinigungsarbeiten den Netzstecker.

10.1 Reinigung

• Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.
• Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.
• Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.

10.2 Kohlebürsten

Bei übermäßiger Funkenbildung lassen Sie die Kohlebürsten durch eine Elektrofachkraft überprüfen. Achtung! Die Kohlebürsten dürfen nur von einer Elektrofachkraft ausgewechselt werden.

10.3 Wartung

Im Geräteinneren befi nden sich keine weiteren zu wartenden Teile.

10.4 Transport

• Zum Transportieren Sie die Maschine nur durch Anheben am Sägetisch. Verwenden Sie Schutzvorrichtungen wie Sägeblattschutz, Anschlagschienen niemals zur Handhabung oder Transport.
• Geeignete Anhebepunkte am Sägetisch sind mit einem Pfeil gekennzeichnet.
• Sichern Sie das Gerät gegen Verrutschen, verzurren Sie es sicher.

10.5 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden;

• Typ des Gerätes
• Artikelnummer des Gerätes
• Ident-Nummer des Gerätes
- Ersatzteilnummer des erforderlichen Ersatzteils

Aktuelle Preise und Infos fi nden Sie unter www.isc-gmbh.info

11. Entsorgung und Wiederverwertung

Das Gerät befinet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwendbar oder kann dem Rohstoff kreislauf zurückgeführt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoff e. Defekte Geräte gehören nicht in den Hausmüll. Zur fachgerechten Entsorgung sollte das Gerät an einer geeigneten Sammelstellen abgegeben werden. Wenn Ihnen keine Sammelstelle bekannt ist, sollten Sie bei der Gemeindeverwaltung nachfragen.

12. Lagerung

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem sowie für Kinder unzugänglichem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30 °C. Bewahren Sie das Elektrowerkzeug in der Originalverpackung auf.

D

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umweltgerechten Wiederverwertung zugeführt werden.

Recycling-Alternative zur Rücksendeauff orderung:

Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirtschafts- und Abfallgesetze durchführt. Nicht betroffen sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.

Technische Änderungen vorbehalten

D

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service-Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service-Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmaterialien zur Verfügung.

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Kategorie Beispiel
Verschleißteile*Kohlebürsten,Keilriemen,Tischeinlage,Schiebestock
Verbrauchsmaterial/Verbrauchsteile*Sägeblatt
Fehlteile

* nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden. Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende Fragen:

• Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?
• Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?
• Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?
  Beschreiben Sie diese Fehlfunktion.

D

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde,

unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantieansprüchen gilt folgendes:

1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen, die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g. Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garantieleistung ist für Sie kostenlos.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes beschränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

4. Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fachgerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestimmungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde Pfl ege und Wartung entstanden sind.

5. Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden), Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind.

6. Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder sonstigen natürlichen Verschleiß zurückzuführen sind.

7. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprüche sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services.

8. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter: www.isc-gmbh.info. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neu- geräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet wer- den, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlossen. Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repa- riertes oder neues Gerät zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Serviceadresse.

Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie gemäß den Service-Informationen dieser Bedienungsanleitung.

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

D

Sehr geehrte Kundin, sehr geehrter Kunde, um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere Informationen abzurufen.

Sollten einmal Probleme oder Fragen zu Ihrem Produkt auftreten, können Sie schnell und einfach unter www.isc-gmbh.info viele Aktionen durchführen. Hier einige Beispiele:

• Ersatzteile bestellen
• Aktuelle Preisauskünfte
• Verfügbarkeiten der Ersatzteile
• Servicestellen Vorort für Benzingeräte
• Defekte Geräte anmelden
• Garantieverlängerungen (nur bei bestimmten Geräten)
• Bestellverfolgung

Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info!

Telefon: 09951 / 95 920 00 · Telefax: 09951/95 917 00

E-Mail: [e-mail] · Internet: www.isc-gmbh.info

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

GB

Table of contents

9. Byta ut nätkabeln

4. Technische gegevens

Netspanning .....230-240 V \~ 50Hz Vermogen P ..... S1 1500 W S6 40% 1800 watt Nullasttoerental n₀.....6000t/min. Hardmetaalzaagblad .....Ø 250 x Ø 30 x 2,4 mm Aantal tanden..... 24 Tafelafmetingen .....610 x 445 mm Tafelverbreding links/rechts .....608 x 250 mm Tafelverlenging achteraan .....435 x 320 mm Snijhoogte max..... 75 mm/90° .....53 mm/45° Hoogteverstelling .....traploos van 0 tot 75 mm Zaagblad kantelbaar .....traploos van 0° tot 45° Afzuigaansluiting.....Ø 36 mm Gewicht ..... ca. 25 kg

Geluid en vibratie

ISC GmbH · Eschenstraße 6 · D-94405 Landau/Isar

Konformitätserklärung

D erklärt folgende Konformität gemäß EU-Richtlinie und Normen für Artikel
GB explains the following conformity according to EU directives and norms for the following product
F déclare la conformité suivante selon la directive CE et les normes concernant l'article
I dichiara la seguente conformità secondo la direttiva UE e le norme per l'articolo
NL verklaart de volgende overeenstemming conform EU richtlijn en normen voor het product
E declara la siguiente conformidad a tenor de la directiva y normas de la UE para el artículo
P declara a seguinte conformidade, de acordo com a directiva CE e normas para o artigo
DK attesterer følgende overensstemmelse i medfør af EU-direktiv samt standarder for artikel
S förklarar följande överensstämmelse enl. EU-direktiv och standarder för artikeln
FIN vakuuttaa, että tuote täyttää EU-direktiivin ja standardien vaatlmukset
EE töendab toote vastavust EL direktilivile ja standarditele
CZ vydává následující prohlásení o shodě podle směrnice EU a norem pro výrobek
SLO potrjuje sledečo skladnost s smemlco EU in standardi za izdelek
SK vydáva nasledujúce prehlásenie o zhode podl'a smernice EU a noriem pre výrobok
H a cikkekhez az EU-irányvonal és Normák szerint a következő konformitást jelenti ki

PL deklaruje zgodność wymienionego poniżej artykułu z następującymi normami na podstawie dyrektywy WE.
BG декларира съответното съответствие съгласно Директива на ЕС и норми за артикул
LV paskaidro šādu atbilstību ES direktīvai un standartiem LT apibūdina šj atitikimą EU reikalavimams ir prekės normoms
RO declară următoarea conformitate conform directivel UE și normelor pentru articolul
GR δηλώνει την ακόλουθη συμμόρφωση σύμφωνα με την Οδηγία ΕΚ και τα πρότυπα για το προϊόν
HR potvrđuje sljedeću usklađenost prema smjernicama EU I normama za artikl
BIH potvrđuje sljedeću usklađenost prema smjernicama EU i normama za artiki
RS potvrđuje sledeću usklađenost prema smemicama EZ i normama za artikal
RUS следующим удостоверяется, что следующие продукты соответствуют директивам и нормам EC
UKR проголошує про зазначену нижче відповідність виробу директивам та стандартам ЄС на виріб
МК ја изјавува следната сообрзност согласно ЕУ-директивата и нормите за артикли
TR Ürünü ile ilgili AB direktifleri ve normalı gereğince aşağıda açıklanan uygunluğu belirtir
N erklærer følgende samsvar i henhold til EU-direktivet og standarder for artikel
IS Lýsir uppfyllingu EU-reglna og annarra staðla vöru

Tischkreissäge TE-TS 1825 U (Einhell)

□2014/28/EU
2005/32/EC_2009/125/EC
2014/35/EU
2006/28/EC
X 2014/30/EU
2014/32/EU
2014/53/EC
□2014/68/EU
□ 90/396/EC_2009/142/EC
□89/686/EC_96/58/EC
X 2011/65/EU
X 2006/42/EC
X Annex IV
Notified Body: TUV Rheinland LGA Products GmbH
Notified Body No.: 0197
Reg. No.: BM 50313390 0001
□ 2000/14/EC_2005/88/EC
Annex V
Annex VI
Noise: measured L_ = dB(A) ; guaranteed L_ = dB(A)
P = KW; L/∅ = cm
Notified Body:
□2004/26/EC
Emission No.:

Standard references: EN 61029-1; EN 61029-2-1;

EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3

Landau/Isar, den 17.11.2015

Schunk/Product-ManagementWeichselgartner/General-Manager

First CE: 12

Art.-No.: 43.405.60 I.-No.: 11011
