GigaView 345 - Audio/Video Erweiterung MARMITEK - Kostenlose Bedienungsanleitung

Produkttyp	Drahtlose Audio-/Video-Erweiterung
Marke	Marmitek
Modell	GigaView 345
Übertragung	Kabellos 2,4 GHz
Videoauflösung	Bis zu 480i (PAL/NTSC)
Maximale Reichweite	100 Meter im Freien
Betriebsfrequenz	2,4 GHz
Stromversorgung	5 V DC über Netzteil
Leistungsaufnahme	5 W (Sender und Empfänger)
Abmessungen (Sender)	65 x 25 x 85 mm
Gewicht (Sender)	100 g
Videoanschlüsse	1 Composite-RCA-Eingang, 1 Composite-RCA-Ausgang
Audioanschlüsse	1 Stereo-RCA-Eingang, 1 Stereo-RCA-Ausgang
Betriebstemperatur	0°C bis 40°C
Kompatibilität	Alle Geräte mit Composite-Videoausgang
Pflege	Mit einem trockenen, nicht scheuernden Tuch reinigen
Sicherheit	Gerät nicht öffnen; mitgeliefertes Netzteil verwenden
Ersatzteile	Netzteil und RCA-Kabel im Lieferumfang
Reparierbarkeit	Gerät nicht vom Benutzer reparierbar

Häufig gestellte Fragen - GigaView 345 MARMITEK

Wie verbinde ich Sender und Empfänger?

Schließen Sie den Sender über das RCA-Kabel an die Videoquelle (z. B. Kamera) und den Empfänger an den Fernseher an. Schalten Sie beide ein. Die Verbindung wird automatisch innerhalb weniger Sekunden hergestellt.

Was ist die maximale Reichweite des GigaView 345?

Die Reichweite kann 100 Meter im Freien betragen. In einem Haus kann sie durch Wände und Hindernisse verringert werden.

Was tun, wenn das Bild ruckelt oder nicht angezeigt wird?

Überprüfen Sie, ob beide Geräte eingeschaltet und die Kabel richtig angeschlossen sind. Halten Sie andere drahtlose Geräte (WLAN, Telefone) fern, die auf der Frequenz 2,4 GHz stören könnten.

Kann ich mehrere Empfänger mit einem Sender verwenden?

Nein, der GigaView 345 ist für eine Punkt-zu-Punkt-Verbindung ausgelegt. Für mehrere Empfänger ist ein spezielles Modell erforderlich.

Welches Kabel sollte ich zum Anschließen des Senders verwenden?

Verwenden Sie ein Standard-RCA-Kabel (gelber Stecker für Video, rot und weiß für Stereo-Audio). Stellen Sie sicher, dass die Videoquelle einen Composite-Ausgang hat.

Kann ich das Signal durch Wände übertragen?

Ja, aber die Reichweite nimmt ab. Beton- oder Metallwände reduzieren das Signal stark. In einem Haus ist normalerweise eine Reichweite von 30 bis 50 Metern möglich.

Wie behebe ich Interferenzprobleme?

Wechseln Sie nach Möglichkeit den Kanal (einige Modelle erlauben die Kanalauswahl). Halten Sie Geräte, die auf 2,4 GHz senden, wie WLAN-Router, fern.

Erfordert das Gerät eine Konfiguration?

Nein, es ist Plug & Play. Einstecken, einschalten und verwenden. Keine Netzwerk- oder Softwarekonfiguration erforderlich.

Welches Netzteil soll ich verwenden?

Verwenden Sie nur das mitgelieferte Netzteil (5 V DC). Eine andere Spannung könnte das Gerät beschädigen.

Wie reinige ich das Gerät?

Trennen Sie das Gerät vor der Reinigung vom Stromnetz. Verwenden Sie ein weiches, trockenes Tuch. Verwenden Sie niemals flüssige oder scheuernde Reinigungsmittel.

BEDIENUNGSANLEITUNG GigaView 345 MARMITEK

GEBRAUCHSANLEITUNG 9

GUIDE UTILISATEUR 15

MODO DE EMPLEO 21

MANUALE D'ISTRUZIONI 28

• Um Kurzschluss vorzubeugen, dieses Produkt bitte ausschließlich innerhalb des Hauses und nur in trockenen Räumen nutzen. Setzen Sie die Komponenten nicht Regen oder Feuchtigkeit aus. Nicht neben oder nahe eines Bades, Schwimmbades usw. verwenden.
• Setzen Sie die Komponente Ihres Systems nicht extrem hohen Temperaturen oder starken Lichtquellen aus.
• Das Produkt niemals öffnen: Das Gerät enthält Bestandteile mit lebensgefährlicher Stromspannung. Überlassen Sie Reparaturen oder Wartung nur Fachleuten.
• Bei einer zweckwidrigen Verwendung, selbst angebrachten Veränderungen oder selbst ausgeführten Reparaturen verfallen alle Garantiebestimmungen. Marmitek übernimmt bei einer falschen Verwendung des Produkts oder bei einer anderen Verwendung des Produktes als für den vorgesehenen Zweck keinerlei Produkthaftung. Marmitek übernimmt für Folgeschäden keine andere Haftung als die gesetzliche Produkthaftung.
• Netzadapter: Schließen Sie den Netzadapter erst dann an das Stromnetz an, nachdem Sie überprüft haben, ob die Netzspannung mit dem auf dem Typenschild angegeben Wert übereinstimmt. Schließen Sie niemals einen Netzadapter oder ein Netzkabel niemals an, wenn diese beschädigt sind. In diesem Fall nehmen Sie Kontakt mit Ihrem Lieferanten auf.
• Dieses Produkt ist kein Spielzeug. Außer Reichweite von Kindern halten.

EINSATZMÖGLICHKEITEN

Das Marmitek GigaView-Set besteht aus einem Sender- und einem Empfängerteil. Die Übertragungs-frequenz der Daten erfolgt im 2,4Ghz-Bereich und geht somit durch Decken und Wände.

Es können somit z.B. die Signale eines SAT-Empfängers, PC- DVD Spielers, einer Videokamera, einer Überwachungs-Kamera, einer Stereoanlage oder eines Videorecorders übertragen werden.

Am Videosender angeschlossene Geräte können mit der eigenen Fernbedienung drahtlos vom Empfänger gesteuert werden (Infrarotverlängerung).

1 ANSCHLUSS DES GIGAVIEW-SENDERS (transmitter)

Das Audio- und Videosignal zur Funkübertragung wird über die Cinch-Buchsen an der Rückseite des GigaView-Senders eingespeist C+D (s elevated Scheme Seite 2).

Mit dem entsprechenden Adapterkabel kann jedes beliebige Endgerät angeschlossen werden. Im Lieferumfang enthalten sind Cinchkabel und Scartadapter.

ANSCHLUSS

1. Stecken Sie den Cinch-Stecker des Verbindungskabels in die A/V-Buchse (C+D) des GigaView-Senders (transmitter). Beachten Sie, daß Stecker- und Buchsenfarbe gleich sind.
2. Verbinden Sie das andere Kabelende mit den Audio/Video-Buchsen des Videogerätes, dessen Signal Sie übertragen wollen (z.B. Videorecorder, DVD, Sat-Empfänger oder TV-Gerät: wenn Sie den Sender an Ihren Videorekorder oder Satellitenempfänger anschließen können Sie, unabhängig von Ihrem Wohnzimmer TV, auf andere Kanäle umschalten). Ist Ihr Videogerät mit einem Scart-Eingang ausgestattet, so verwenden Sie den Scart-Adapter, der mit 'Transmitter' gekennzeichnet ist (derjenige mit den zusätzlichen Kabeln an der Seite). Sollte bereits ein Scartkabel in Ihrem Gerät stecken, so entfernen Sie dies zuerst. Dann

stecken Sie den Scart-Adapter gekennzeichnet mit 'Transmitter' ein. Anschliessend koppeln Sie den bestehenden Verbindungsstecker mit dem Original-Scartkabel auf der Rückseite des Scart-Adapters. Verbinden Sie das Audio/Video-Kabel des Transmitters mit den Eingängen gelb - rot und weiss des Scart-Adapters. s. Abb. für weitere Einzelheiten.

1. Stellen Sie am Kanalschalter (A) den Kanal A ein. Hinweis: Sender und Empfänger müssen immer auf den gleichen Kanal eingestellt sein.
2. Stellen Sie den Schalter (B) auf OFF (aus).
3. Stecken Sie das Netzteil in eine Steckdose und den Stecker in die vorgesehende Buchse (E) des Senders (transmitters).
4. Stellen Sie den Schalter (B) auf ON (ein).
5. Bringen Sie den GigaView-Sender in eine günstige Position (z.B. auf das TV-Gerät) und richten Sie die Vorderseite der 2,4Ghz-Antenne (K) in Richtung des GigaView-Empfängers (receiver).
6. Stellen Sie die Seitenantenne der Infrarotverlängerung (J) senkrecht.

ANSCHLUSS DES GIGAVIEW-SENDERS AN MEHRERE GERÄTE

Wollen Sie die Signale mehrerer Geräte (SAT-Receiver, Videorecorder, VideoDisc usw.) übertragen, so müssen alle Geräte hintereinander geschaltet werden.

Verbinden Sie den GigaView-Sender mit den LINE OUT-Buchsen des letzten Gerätes.

2 ANSCHLUSS DES GIGAVIEW-EMPFÄNGERS (receiver)

Der GigaView-Empfänger nimmt das A/V-Signal des GigaView-Senders auf. Das Ausgangssignal steht an den A/V-Buchsen (H+I) an der Rückseite des Gerätes zur Verfügung.

Anschluss:

1. Stecken Sie den Cinch-Stecker des Verbindungskabels in die A/V-Buchse (H+I) des GigaView-Empfängers. Achten Sie darauf, dass die Stecker- und Buchsenfarbe gleich sind
2. Verbinden Sie nun die Buchse am anderen Kabelende mit dem Gerät, welches die Funksignale empfangen soll. Achten Sie beim beiliegenden Scart-Adapter auf die richtige Polung. Verwenden Sie das Kabel mit 'SCART IN' (receiver).
3. Stellen Sie am Schalter A einen Kanal ein (z.B. A). Sender und Empfänger müssen auf den gleichen Kanal eingestellt sein.

4. Stecken Sie das Netzteil in eine Steckdose und den Stecker in die vorgesehene Buchse (E) des Empfängers (receiver).

5. Schalten Sie den GigaView-Empfänger mit dem Schubschalter (B) auf ON (ein).

6. Stellen Sie den GigaView-Empfänger in eine günstige Position und richten Sie die Vorderseite der 2,4Ghz-Antenne (K) in Richtung des GigaView-Senders aus.
7. Stellen Sie die Seitenantenne der Infrarotverlängerung (J) senkrecht.

Wenn Ihr Zweitfernseher bereits an ein anderes A/V Gerät angeschlossen ist, z.B. an einen Videorekorder?

In dem Fall können Sie das Signal des GigaView Empfängers an den A/V Eingang des zusätzlichen Gerätes anschließen.

3 FEINEINSTELLUNG DES GIGAVIEW

Versichern Sie sich, daß Ihre Audio/Videogeräte eingeschaltet sind. Schalten Sie das empfangende TV-Gerät ein und wählen Sie den A/V-Kanal (zu finden auf der „0“ oder „AV“-Taste). Das Bild muß nun automatisch erscheinen, weitere Einstellungen sind nicht erforderlich. Das beste Ergebnis wird erreicht, wenn sich die Antennen des GigaView-Senders und -Empfängers in einer Linie gegenüberstehen.

Der Höchstabstand zwischen Sender und Empfänger hängt von den örtlichen Gegebenheiten ab, beträgt jedoch durchschnittlich bis zu 30 Meter, durch Wände und Decken hindurch.

Schlechte Übertragungsqualität

1. Manchmal können Reflektionen des Signals die Übertragungsqualität beeinflussen. Verschieben Sie den GigaView-Sender oder Empfänger um einige cm und das Ergebnis wird sich verbessern.
2. Verstellen Sie die 2,4Ghz-Antenne von Sender und Empfänger derart, dass sich die Antennen direkt gegenüberstehen (sich ansehen).
3. Ändern Sie am Sender und Empfänger die Kanaleinstellung (von A auf B,C oder D).

Keine Übertragung:

1. Sind bei Sender und Empfänger die gleichen Kanäle eingestellt (A bis D)?
2. Verlagern Sie den Sender und/oder Empfänger aus der direkten Umgebung des angeschlossenen Geräts. Dieses Gerät kann den Bereich nachteilig beeinflussen.

4 INFRAROT FERNBEDIENEN MIT DEM GIGAVIEW

Durch eine im GigaView eingebaute Infrarot-Verlängerung, können die entsprechenden Sendegeräte (z.B. Videorecorder, SAT-Empfänger) von dem Raum, in dem sich der GigaView-Empfänger befindet über Ihre bestehende Fernbedienung gesteuert werden.

So können Sie z.B. die Kanäle Ihres SAT-Empfängers schalten, während Sie in einem anderen Raum fernsehen. Richten Sie Ihre Orginal-Fernbedienung einfach auf das IR-Fenster an der Vorderseite Ihres GigaView Empfängers. Das IR-Signal wird nun radiografisch zum GigaView Sender übermittelt.

Das Anschliessen ist einfach, idealerweise mit 2 Personen. Stecken Sie die Mini-IR-Diode (das einzige Teil welches noch übrig ist) in die Rückseite des Senders (Transmitter). An dem dünnen Kabel sind drei IR-Dioden mit selbstklebender Folie befestigt. Diese müssen auf das Auge des IR-Empfängers Ihres Gerätes geklebt werden. Normalerweise kann diese Stelle durch ein dunkles Kunstoff-Fenster erkannt werden.

Richten Sie jetzt Ihre Fernbedienung auf die Vorderseite des Videosenders und drücken die Kanaltasten wie üblich. Sollten die Kanäle nicht schalten, so entfernen Sie die IR-Diode und verändern Sie deren Position. Werden die Kanäle geschaltet, so drücken Sie die Diode fest an (Ihr Gerät wird nicht beschädigt).

Wenn Sie Probleme mit der Reichweite haben, dann stellen Sie den Sender und/oder Empfänger etwas weiter von den zu steuernden Geräten weg. Dies kann die IR-Übermittlung positiv beeinflussen.

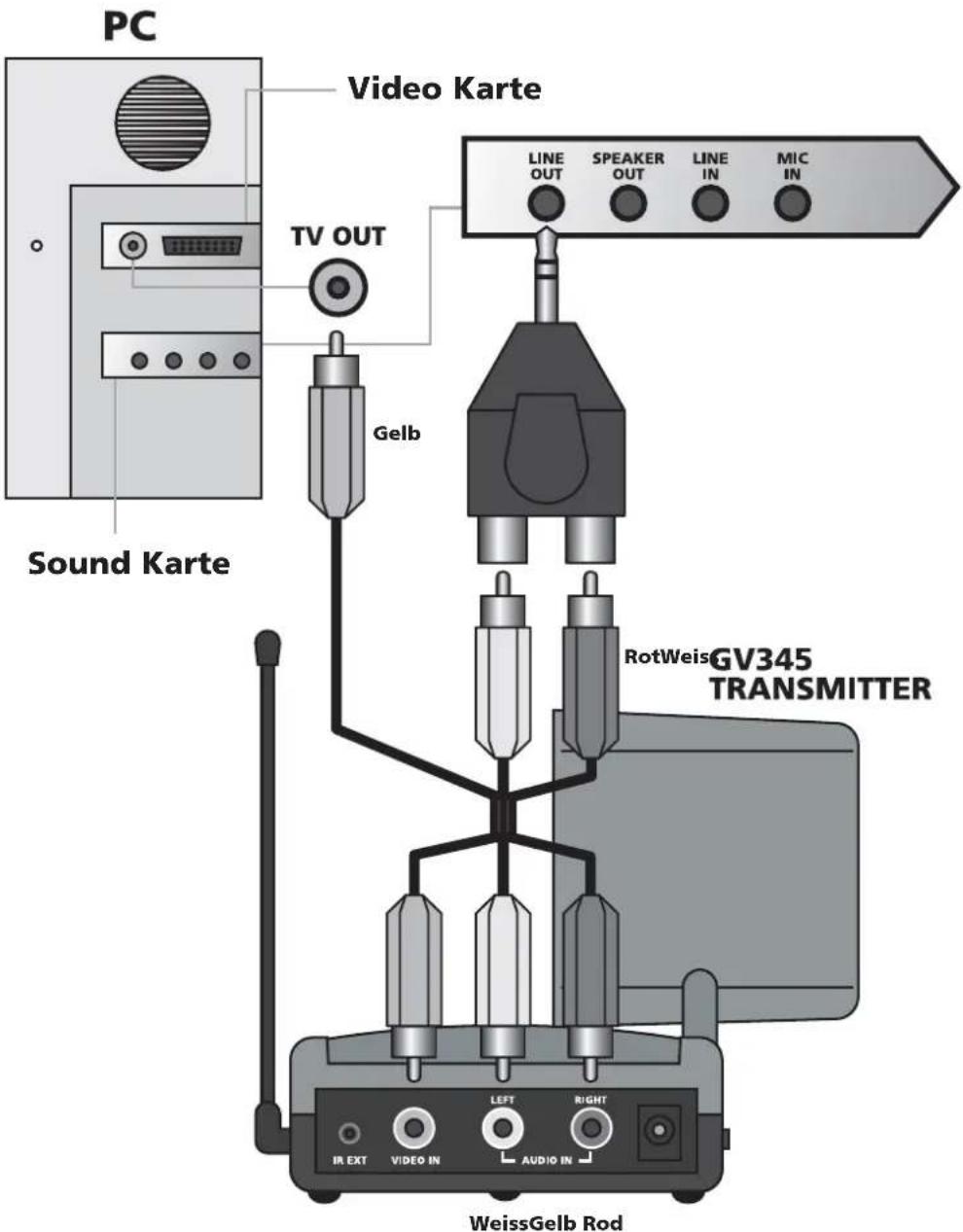

5 WIE SCHLIEße ICH DEN GIGAVIEW AN MEINEN RECHNER AN?

Der GigaView muss an den TV-Out oder Video-Out Ihres Rechners angeschlossen werden. Meistens befindet sich dieser Anschluss auf der Grafikkarte. Das Signal, das Sie anbieten müssen, ist ein so genanntes BAS- Videosignal'. Man nennt es auch CVBS. Der Anschluss Ihrer Grafikkarte kann wie folgt aussehen:

- Gelber Chinch Anschluss (RCA Gelb). Verfügt Ihr Rechner über diesen Anschluss, so können Sie das mitgelieferte Kabel des GigaView direkt an den gelben Chinch Anschluss Ihres GigaView Senders anschließen.

- DIN-Anschluss (S-Video-Anschluss). Dies ist ein runder Anschluss, der dem PS2 Anschluss Ihrer Maus sehr gleicht (ein runder Anschluss mit ein paar Löchern). Sollten Sie diesen Anschluss haben, so können Sie den GigaView Sender nicht direkt an Ihren Rechner anschließen und benötigen Sie ein Übergangskabel. Dieses Übergangskabel 'macht' von Ihrem S-VIDEO-Signal ein BAS-Videosignal. Ein solches Übergangskabel wird fast immer mitgeliefert wenn Sie eine Grafikkarte (oder PC) mit TV-Out kaufen. Sie können dieses Kabel aber auch über Ihren Marmitek Händler beziehen (Bestellnummer 09388). Bei manchen Rechnertypen passt das reguläre Kabel nicht. In diesem Falle nehmen Sie am besten Verbindung mit dem Lieferanten der Grafikkarte auf.

Zur Benutzung des TV-Out müssen eine Anzahl Einstellungen im Menü der Grafikkarte geändert werden. Dies ist selbstverständlich pro Rechner und Steuerungssystem unterschiedlich, aber in der Regel ist es so, dass der richtige Mode ausgewählt werden muss. In diesen Falle also "BAS", "CVBS" oder "PAL-G". Wahrscheinlich finden Sie das Wie in der zum Rechner oder der Grafikkarte gehörenden Anleitung wieder. Angesichts der vielen verschiedenen Grafikkartentypen können wir hierbei nicht helfen.

Um Ton versenden zu können, können Sie den Audio-Ausgang auf der Soundkarte Ihres Rechners nutzen. (Hierzu verwenden Sie die Übergangskabel von 3,5 mm Stecker zu einem 2 x Chinch Anschluss).

6 HÄUFIG GESTELLTE FRAGEN

Bild und Ton des GigaView345 sind perfekt, aber das Infrarot Retoursignal funktioniert nicht.

Beachten Sie nachfolgende Hinweise:

• Beachten Sie, dass das 2,4GHz Signal, abhängig von den örtlichen Umständen weiter durch Decken und Wände hindurch reicht als das 433MHz Signal des Infrarot Retoursignals. Testen Sie eventuell mit kürzeren Abständen.
• Ist die IR-Diode gut an den Sender angeschlossen?
• Ist die IR-Diode gut an den IR Sensor Ihrer Apparatur angebracht ?
• Oftmals bietet das Verschieben des Senders oder Empfängers eine Lösung. Sogar 30 cm nach links oder rechts kann viel Unterschied machen.

Der Ton ist in Ordnung, ich empfange aber nur schwarz/weiß Bild

Dem Videosender wird das falsche Signal angeboten. Überprüfen Sie, ob Sie ein CVBS Videosignal an den Videosender angeschlossen haben anstatt des S-Video Signals. Überprüfen Sie, ob Ihr Rechner auf Pal-Signal eingestellt ist anstatt auf NTSC oder SECAM.

Ich habe zwar Bild, aber keinen Ton

Ihr Videosendersatz kann analoge Stereosignale versenden, wie z.B. Dolby Surround. Digitale Systeme wie beispielsweise Dolby 5.1 oder Dolby Digital können nicht versendet werden.

Kann ich mit dem GigaView Dolby Signale versenden?

Dolby Surround und Dolby Pro Logic arbeiten über den Stereokanal des GigaView. Digitale

Systeme (z.B. Dolby Digital/AC3 oder Dolby 5.1) können nicht drahtlos versendet werden. Viele Rechner haben jedoch die Möglichkeit, digitale Systeme in Dolby Pro Logic umzuwandeln.

Kann ich einen GigaVideo 70 Empfänger mit dem GigaView345 Set kombinieren?

Nein, die beiden Systeme sind nicht kompatibel.

Kann ich mit dem GigaView auch nur Audiosignale versenden?

Ja, hierzu schließen Sie das Videosignal einfach nicht an. Dies wird oft angewendet um z.B. MP3 vom Rechner zur Stereoanlage zu versenden, ideal in Kombination mit der PC Control (Art. Nr. 09645) für Bedienung des Rechners.

Verursacht der GigaView einen Konflikt mit meinem drahtlosen Netzwerk

Beide Systeme benutzen denselben Frequenzbereich (2,4GHz).

Es ist also möglich, dass Interferenz auftritt. Der GigaView hat aber verschiedene Kanäle innerhalb des Frequenzbereiches zur Verfügung. Dies wird wahrscheinlich für Ihr WLAN ebenso der Fall sein. Achten Sie auf sogenanntes Frequency Hopping. Hierbei werden fortwährend verschiedene Kanäle gewählt und kann also dennoch Interferenz auftreten.

Können mehrere Sender miteinander kombiniert werden?

Sie können maximal 4 Sender, kombiniert mit einem oder mehreren Empfängern, verwenden. Hierzu sind 4 verschiedene Kanäle einstellbar. Der Infrarot-Retourkanal ist jedoch nicht unterschiedlich einzustellen und wird mit dem System als Ganzes zusammenarbeiten. Sender und Empfänger des GigaVideo 70 (silber) arbeiten nicht mit Sendern und Empfängern des GigaView345 und PCtoTV Senders zusammen.

Haben Sie noch immer Fragen? Besuchen Sie www.marmitek.com.

Technischen Daten

Sender

Reichweite: Bis zu 100m freies Feld, bis zu 30m durch Wände und Decken

Speisung: 100-240VAC 50/60Hz, 7,2VDC 250mA

Sender: 2,4GHz, 4 Kanäle (A, B, C, D)

IR-Verlängerung: 433MHz

AV-Eingang: 3x Cinch (2x Audio, 1x Video)

Video-Eingang: 1Vpp (typ) 75 Ω

Audio-Eingang: 1Vpp (typ) 600 Ω

Abmessungen: 92x85x140mm

(mit ausgeklappter Antenne)

Empfänger

Speisung: 100-240VAC 50/60Hz, 7,2VDC 250mA

Empfänger: 2,4GHz, 4 Kanäle (A, B, C, D)

AV output: 3x Cinch (2x Audio, 1x Video)

Video Output: 1Vpp (typ) 75 Ω

Audio Output: 1Vpp (typ) 600 Ω

Audio: Stereo

Abmessungen: 92x85x140mm

(mit ausgeklappter Antenne)

Umweltinformation für Kunden innerhalb der Europäischen Union

Die Europäische Richtlinie 2002/96/EC verlangt, dass technische Ausrüstung, die direkt am Gerät und/oder an der Verpackung mit diesem Symbol versehen ist nicht zusammen mit unsortiertem Gemeindeabfall entsorgt werden darf. Das Symbol weist darauf hin, dass das Produkt von regulärem Haushaltmüll getrennt entsorgt werden sollte.

Es liegt in Ihrer Verantwortung, dieses Gerät und andere elektrische und elektronische Geräte über die dafür zuständigen und von der Regierung oder örtlichen Behörden dazu bestimmten Sammelstellen zu entsorgen. Ordnungsgemäßes Entsorgen und Recyceln trägt dazu bei, potentielle negative Folgen für Umwelt und die menschliche Gesundheit zu vermeiden. Wenn Sie weitere Informationen zur Entsorgung Ihrer Altgeräte benötigen, wenden Sie sich bitte an die örtlichen Behörden oder städtischen Entsorgungsdienste oder an den Händler, bei dem Sie das Produkt erworben haben.

GUIDE UTILISATEUR

AVERTISSEMENTS DE SECURITE

IR verlenger: 433MHz

A/V ingang: 3x Tulp (2x Audio, 1x Video)

Video ingang: 1Vpp (typ) 75 Ω

Audio ingang: 1Vpp (typ) 600 Ω

Hiermit erklärt Marmitek BV die Übereinstimmung des Gerätes GigaView345 (VT50E + VR50E) den grundlegenden Anforderungen und den anderen relevanten Festlegungen der Richtlinien:

Richtlinie 1999/5/EG des Europäischen Parlaments und des Rates vom 9. März 1999 über Funkanlagen und Telekommunikationsendeinrichtungen und die gegenseitige Anerkennung ihrer Konformität

Richtlinie 89/336/EWG des Rates vom 3. Mai 1989 zur Angleichung der Rechtsvorschriften der Mitgliedstaaten über die elektromagnetische Verträglichkeit

Richtlinie 73/23/EWG des Rates vom 19. Februar 1973 zur Angleichung der Rechtsvorschriften der Mitgliedstaaten betreffend elektrische Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen
