CV30RL - Audio-/Video-Konverter EBODE - Kostenlose Bedienungsanleitung

Produkttyp	Analog Audio/Video zu HDMI Konverter
Marke	EBODE
Modell	CV30RL
Videoeingänge	Composite (Cinch), PAL/NTSC
Audioeingänge	Stereo Cinch (links/rechts)
Videoausgang	HDMI 1.3, bis zu 1080p60
Audioausgang	In HDMI integriert, Stereo
Maximale Eingangsauflösung	576i (PAL) / 480i (NTSC)
Maximale Ausgangsauflösung	1080p (Full HD)
Formatkonvertierung	Analog zu Digital, automatische PAL/NTSC Erkennung
Stromversorgung	5 V DC, 1 A (Netzteil inklusive)
Leistungsaufnahme	Ca. 2,5 W
Abmessungen (L x B x H)	80 x 60 x 25 mm
Gewicht	80 g (netto)
Gehäusematerial	ABS-Kunststoff
Betriebstemperatur	0 °C bis 45 °C
Wartung und Reinigung	Mit einem weichen, trockenen Tuch abwischen. Keine Lösungsmittel verwenden.
Sicherheit	Nicht Feuchtigkeit oder extremen Temperaturen aussetzen. Vor Reinigung vom Netz trennen.
Ersatzteile und Reparatur	Keine vom Benutzer reparierbaren Teile. Bei Problemen den Kundendienst kontaktieren.
Garantie	2 Jahre

Häufig gestellte Fragen - CV30RL EBODE

Wie schließe ich mein EBODE CV30RL Gerät an?

Schließen Sie Ihre Videoquelle (Kamera, Konsole usw.) an den Composite-Eingang (gelber Cinch) und die Audio an die roten/weißen Eingänge an. Verbinden Sie den HDMI-Ausgang mit Ihrem Fernseher. Schalten Sie das Gerät mit dem mitgelieferten 5V-Netzteil ein.

Warum gibt es kein Videosignal am HDMI-Ausgang?

Überprüfen Sie, ob Ihre Quelle eingeschaltet ist und das Composite-Kabel richtig angeschlossen ist. Stellen Sie sicher, dass der Konverter mit Strom versorgt wird (LED leuchtet). Versuchen Sie, die Quelle am Fernseher zu wechseln. Der CV30RL konvertiert nur analoge Signale (PAL/NTSC).

Welche HDMI-Auflösung erzeugt der Konverter CV30RL?

Der CV30RL konvertiert das analoge Signal in 720p oder 1080p (je nach Modus). Standardmäßig gibt er 720p aus, kann aber über einen Knopf oder Schalter am Gehäuse auf 1080p umgeschaltet werden (überprüfen Sie Ihr Modell).

Funktioniert der CV30RL mit einem Videorecorder oder einer analogen Kamera?

Ja, er akzeptiert PAL- und NTSC-Signale von Videorecordern, Überwachungskameras, Retro-Konsolen usw. Stellen Sie sicher, dass die Quelle einen Composite-Ausgang und Stereoaudio liefert.

Kann ich den CV30RL ohne Audioanschluss verwenden?

Ja, Audio ist nicht erforderlich. Der HDMI-Ausgang überträgt nur Video, wenn nichts an den Audioeingängen angeschlossen ist. Einige Fernseher zeigen jedoch möglicherweise kein Bild ohne Audiosignal, das ist aber selten.

Wie erkenne ich, ob der Konverter eingeschaltet ist?

Eine blaue (oder grüne) LED leuchtet am Gehäuse auf, wenn die 5V-Stromversorgung angeschlossen ist. Wenn die LED nicht leuchtet, überprüfen Sie das Netzteil und die Steckdose.

Verursacht der CV30RL eine Verzögerung (Lag) im Bild?

Der Konverter verarbeitet das Signal in Echtzeit mit vernachlässigbarer Verzögerung (weniger als 1 ms). Daher ist er für Retro-Videospiele und Live-Anwendungen geeignet.

Kann ich mehrere Quellen an den CV30RL anschließen?

Nein, der CV30RL hat nur einen Composite-Eingang. Für mehrere Quellen verwenden Sie einen AV-Umschalter vor dem Konverter.

Wird der Konverter normal warm?

Eine leichte Erwärmung ist normal. Wenn das Gerät sehr heiß wird, überprüfen Sie die Belüftung und decken Sie es nicht ab. Bei Überhitzung trennen Sie es vom Netz und kontaktieren den Kundendienst.

Was tun, wenn das Bild instabil oder schwarz-weiß ist?

Überprüfen Sie das Format Ihrer Quelle (PAL/NTSC). Der CV30RL erkennt den Standard automatisch, aber ein schwaches Signal kann Probleme verursachen. Versuchen Sie ein anderes Composite-Kabel oder eine andere Quelle.

BEDIENUNGSANLEITUNG CV30RL EBODE

Bedienungsanleitung 5

1. KONFORMITÄTSBESTIMMUNGEN
2. EINLEITUNG
3. TECHNISCHE DATEN
4. AUDIO SPEZIFIKATION
5. LIEFERUMFANG
6. VORTEILE
7. PRODUKTÜBERSICHT
8. INBETRIEBNAHME
9. WARNUNG

1. Konformitätsbestimmungen

Für unbeschwerte und sichere Verwendung dieses Produktes lesen Sie bitte diese Bedienungsanleitung und Sicherheitshinweise sorgfältig durch und folgen Sie den Anweisungen. Das Gerät ist als ein Gerät registriert, das keine hochfrequente Störungen aussendet und nicht von solchen beeinflusst wird. Es ist CE-geprüft und entspricht der Niederspannungsrichtlinie. Die Sicherheits- und Installationsanweisungen sind zu beachten. Technische Manipulationen des Produkts, oder Änderungen an dem Produkt sind aufgrund von Sicherheits- und Zulassungsbestimmungen verboten. Bitte achten Sie darauf, das Gerät korrekt einzurichten - konsultieren Sie die Bedienungsanleitung. Kleine Kinder sollten das Gerät nur unter Aufsicht von Erwachsenen verwenden. Es wird keine Garantie oder Haftung für Schäden übernommen, die durch falsche Verwendung des Gerätes entgegen dieser Bedienungsanleitung entstanden sind.

Sicherheitshinweise

• Um Kurzschlüsse zu vermeiden, sollte dieses Produkt (außer wenn es ausdrücklich für den Außeneinsatz konzipiert ist) nur innerhalb und nur in trockenen Räumen verwendet werden. Setzen Sie die Komponenten nicht Regen oder Feuchtigkeit aus.
• Schließen Sie das Netzkabel erst dann an das Stromnetz an, wenn Sie überprüft haben, ob die Netzspannung den gleichen Wert aufweist, wie auf dem Typenschild vermerkt. Verbinden Sie niemals ein Netzkabel, wenn es beschädigt ist. In diesem Fall kontaktieren Sie Ihren Lieferanten. Wenn ein Gewitter heranzieht, ist es eine gute Vorsichtsmaßnahme, die Stromversorgung aus dem Netz ziehen, um das Gerät vor Blitzschlag zu schützen. Das gleiche gilt, wenn Sie das System für längere Zeit außer Betrieb nehmen.
• Vermeiden Sie starke mechanische Abnutzung, extreme Umgebungstemperaturen, starke Vibrationen und Luftfeuchtigkeit.
• Zerlegen Sie nie irgendeinen Teil des Produkts: Das Gerät enthält stromführende Teile und keine vom Anwender zu wartenden Teile im Inneren. Das Produkt sollte nur repariert oder gewartet werden von qualifiziertem und autorisiertem Service-Personal. Defekte Teile müssen durch Original-(Ersatz-) Teile ersetzt werden.

Bei unsachgemäßer Nutzung oder wenn Sie das Produkt geöffnet haben, verändert oder das Produkt selber repariert haben, erlöschen sämtliche Garantieansprüche. Der Lieferant übernimmt keine Verantwortung im Falle einer falschen Verwendung des Produkts oder wenn das Produkt für andere Zwecke als angegeben verwendet wird. Der Lieferant übernimmt keine Verantwortung für Folgeschäden als für die, die durch die gesetzliche Produkthaftung gedeckt werden.

3. Einleitung

Vielen Dank, dass Sie sich für den ebode CV30RL entschieden haben. Der CV30RL ist ein Konverter der es möglich macht, digitale und analoge Audiogeräte miteinander zu verbinden und deren Signale umzuwandeln. Mit dem CV30RL können Sie Ihren modernen Fernseher mit Digitalausgabe an eine Soundanlage mit analogem Input anschließen. Der Konverter wandelt die digitalen S/PDIF oder TOSLINK Signale in L/R analoge Audio-Signale mit einem digitalen Interpolationsfilter um. Der ebode CV30RL unterstützt bis zu 6 Kanäle (bis zu 5.1 Surround) von Audiocodierung in Dolby Digital mit raw Audio mit auto Abtastrate von 32, 44.1 und 48 kHz, bei einem eingehenden Bitstream von 24-bit auf dem linken und rechten Kanalen.

3. Technische Daten

1. Netzteil: DC 5V 1.2A
2. Leistungsaufnahme: <2W

4. Audio Spezifikation

24bit audio digital signal prozessor (DSP) 96 KHZ/24bit D/A converter (DAC)

Rauschen: ≥90db

Trennungsgrad: 80db (1KHz)

Frequenzbereich: 20HZ-20KHZ±0.5db

Analoger Ausgangspegel: 1V (1KHZ@0DBFS)

THD: ≤0.03%

5. Lieferumfang

• Digital Audio zu Analog Konverter
- Netzteil
• Bedienungsanleitung

6. Vorteile

CV30RL ist ein digitaler Audio Decoder mit eine speziellem Audio-DSP, der PCM und andere Audio-Formate unterstützt.

7. Produktübersicht

Nummer Name Beschreibung

1 R Ausgang Rechts

2 L Ausgang Links

3 DC5V Netzeingang (+5V)

4 Switch Schalter zum Wechseln des digitalen Signals Schalter auf links: Analoges Eingangssignal Schalter auf rechts: Digitales Eingangssignal

5 SPDIF Digitales Eingangssignal

6 COAX Analoges Eingangssignal

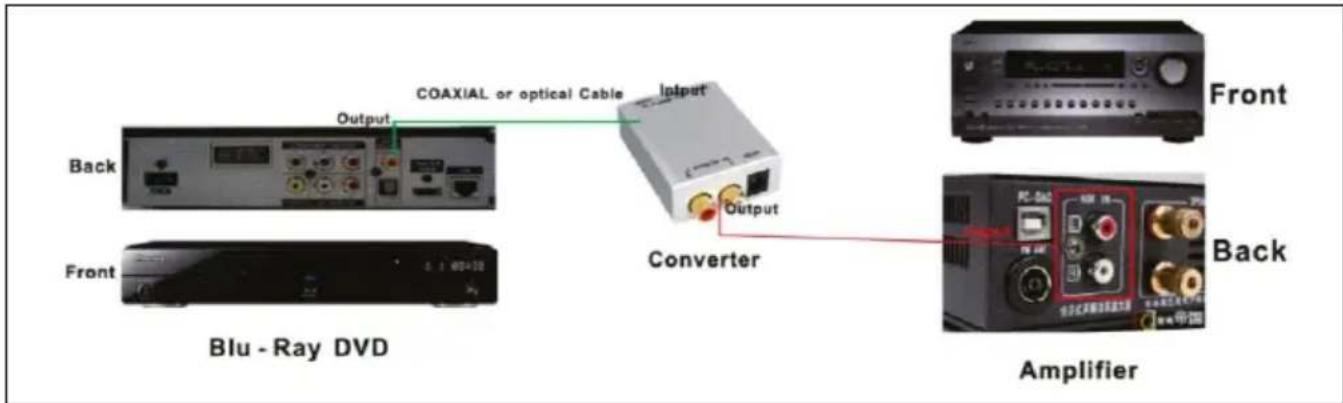

8. Inbetriebnahme

Darstellung 1.2

9. Warnung

Um das Risiko von Feuer, elektrischem Stromschlag oder Produktschäden zu verringern, beachten Sie bitte Folgendes:

1. Setzen Sie das Produkt weder Regen, Feuchtigkeit noch Nässe aus. Gehen Sie sicher, dass keine mit Flüssigkeit gefüllten Gegenstände (wie Blumenvasen) in der Nähe von dem Produkt stehen.
2. Wenn das Produkt auf einem Bücherregal platziert oder in einem Einbauschrank eingebaut wird, stellen Sie sicher, dass es gut belüftet wird.
3. Um das Risiko von Stromschlägen oder Feuer durch Überhitzung zu verhindern, sorgen Sie dafür, dass die Belüftungen nicht durch Zeitungen, Tischdecken oder ähnlichen Materialien abgedeckt sind.
4. Installieren Sie das Produkt nicht in der Nähe von Wärmequellen wie Heizungen, Öfen oder ähnlichen Apparaturen.
5. Stellen Sie keine brennenden Kerzen oder ähnliches auf das Gerät oder in die Nähe des Geräts.
6. Reinigen Sie das Gerät nur mit trockenen Tüchern!
7. Trennen Sie das Gerät während eines Gewitters oder bei längerer Nichtbenutzung vom Stromnetz.
8. Achten Sie darauf, dass das Stromkabel geschützt und nicht geknickt wird (besonders am Stecker).
9. Verwenden Sie nur Zubehör, das auch vom Hersteller empfohlen wird.
10. Überlassen Sie jegliche Wartung qualifiziertem Personal.

Inhoud

1. GEBRUIKSVOORSCHRIFT
2. INTRODUCTIE
3. SPECIFICATIES
4. AUDIO SPEC
5. INHOUD
6. VOORDELEN
7. PRODUCTOVERZICHT
8. WERKING
9. WAARSCHUWING

Deutsch [German]: Dieses Gerät entspricht den grundlegenden Anforderungen und den weiteren entsprechenden Vorgaben der Richtlinie 1999/5/EU.
