Produkttyp	Autoradio
Marke	Sony
Modell	CDX-DAB500U
Abmessungen (B x H x T)	178 x 50 x 160 mm (DIN-Norm)
Gewicht	1,2 kg
Stromversorgung	12 V Gleichstrom (Fahrzeug)
Ausgangsleistung	4 × 50 W max (MOSFET)
Radio	DAB+/DAB, FM, AM (MW/LW)
Bluetooth	Integriert (Freisprechen und Audio-Streaming)
USB-Eingänge	1 × USB-A (vorne)
AUX-Eingang	1 × 3,5 mm Klinke (vorne)
CD-Player	Ja
Display	LCD-hintergrundbeleuchtet
RDS-Funktionen	Ja (AF, TA, PTY)
Equalizer	Voreinstellungen und manuell (10 Bänder)
Pflege und Reinigung	Weiches, trockenes Tuch; Lösungsmittel vermeiden
Sicherheit	Schutzsicherung (integriert)
Ersatzteile und Reparierbarkeit	Verfügbar bei autorisierten Händlern; Reparaturindex: 7,5/10
Garantie	2 Jahre (Teile und Arbeit)

Häufig gestellte Fragen - CDX-DAB500U SONY

Wie installiere ich das Sony CDX-DAB500U in meinem Auto?

Verwenden Sie den mitgelieferten DIN-Einbausatz. Verbinden Sie die Kabel gemäß Farbcode (gelb: Dauerplus 12V, rot: Zündung, schwarz: Masse). Konsultieren Sie das Handbuch für die genauen Zuordnungen.

Wie suche ich DAB+ Sender?

Drücken Sie die Taste SOURCE, um DAB auszuwählen, halten Sie dann SEEK + oder SEEK - gedrückt, um einen automatischen Suchlauf zu starten. Die gefundenen Sender werden gespeichert.

Warum verbindet sich Bluetooth nicht mit meinem Telefon?

Stellen Sie sicher, dass Bluetooth auf dem Telefon aktiviert ist und das Radio sich im Kopplungsmodus befindet (siehe Menü). Löschen Sie ggf. die alte Kopplung. Das Standard-Passwort ist 0000.

Kann ich Audiodateien von einem USB-Stick abspielen?

Ja, das Radio spielt MP3-, WMA-, AAC- und FLAC-Dateien von USB-Sticks mit FAT32-Formatierung ab. Schließen Sie den Stick an den vorderen USB-Anschluss an und wählen Sie die USB-Quelle.

Wie stelle ich den Equalizer ein?

Gehen Sie zum Menü Audio, wählen Sie Equalizer. Sie können eine Voreinstellung (Rock, Pop, Jazz usw.) wählen oder die Frequenzen manuell mit +/− einstellen.

Was tun, wenn das Radio nicht einschaltet?

Überprüfen Sie die Sicherung (5 A) und die Stromanschlüsse. Stellen Sie sicher, dass das rote Kabel (ACC) Strom erhält, wenn die Zündung eingeschaltet ist. Testen Sie mit einer anderen 12V-Quelle.

Wie speichere ich einen Radiosender?

Stimmen Sie den gewünschten Sender ab, halten Sie dann eine der Stationstasten (1 bis 6) gedrückt, bis ein Signalton ertönt. Der Sender ist dann gespeichert.

Kann ich einen externen Verstärker anschließen?

Ja, das Radio verfügt über RCA-Vorverstärkerausgänge (Front, Rear, Subwoofer). Schließen Sie den Verstärker mit RCA-Kabeln an und stellen Sie den Pegel im Audiomenü ein.

Das Display leuchtet ständig, ist das normal?

Wenn das gelbe Kabel (Dauerplus) angeschlossen ist, bleiben Uhr und einige Schaltkreise unter Spannung. Das ist normal. Zum vollständigen Ausschalten trennen Sie die Masse oder das Dauerpluskabel.

Wie reinige ich das Radio?

Verwenden Sie ein weiches, leicht feuchtes Tuch (Wasser) zum Abwischen der Frontplatte. Verwenden Sie niemals abrasive Mittel oder Lösungsmittel. Vermeiden Sie Flüssigkeitsspritzer in die Schlitze.

BEDIENUNGSANLEITUNG CDX-DAB500U SONY

Bedienungsanleitung DE

Mode d'emploi FR

Zum Deaktivieren der Demo-Anzeige (DEMO) schlagen Sie bitte auf Seite 5 nach.

AUX-Eingangsbuchse (Stereo-Miniklinke)

USB-Anschluss

Bitte nehmen Sie sich etwas Zeit, um den Geräte-Pass vollständig auszufüllen. Dieser befindet sich auf der hinteren Umschlagseite dieser Bedienungsanleitung.

Montieren Sie dieses Gerät aus Sicherheitsgründen im Armaturenbrett des Fahrzeugs. Zur Installation und zum Anschluss siehe die mitgelieferte Installations-/Anschlussanleitung.

Hergestellt in Thailand

Hinweis für Kunden: Die folgenden Informationen gelten nur für Geräte, die in Ländern verkauft werden, in denen EU-Richtlinien gelten.

Hersteller: Sony Corporation, 1-7-1 Konan Minato-ku Tokio, 108-0075 Japan Für EU Produktkonformität: Sony Belgium, bijkantoor van Sony Europe Limited, Da Vincilaan 7-D1, 1935 Zaventem, Belgien

Entsorgung von gebrauchten Batterien und Akkus (anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für diese Produkte)

Das Symbol auf der Batterie/dem Akku oder der Verpackung weist darauf hin, dass diese nicht als normaler Haushaltsabfall zu behandeln sind. Ein zusätzliches chemisches Symbol Pb (Blei) oder Hg (Quecksilber) unter der durchgestrichenen Mülltonne bedeutet, dass die Batterie/der Akku einen Anteil von mehr als 0,0005% Quecksilber oder 0,004% Blei enthält. Durch Ihren Beitrag zum korrekten Entsorgen dieser Batterien/Akkus schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern. Bei Produkten,

die auf Grund ihrer Sicherheit, der Funktionalität oder als Sicherung vor Datenverlust eine ständige Verbindung zur eingebauten Batterie benötigen, sollte die Batterie nur durch qualifiziertes Servicepersonal ausgetauscht werden. Um sicherzustellen, dass die Batterie korrekt entsorgt wird, geben Sie das Produkt zwecks Entsorgung an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten ab. Für alle anderen Batterien entnehmen Sie die Batterie bitte entsprechend dem Kapitel über die sichere Entfernung der Batterie. Geben Sie die Batterie an einer Annahmestelle für das Recycling von Batterien/Akkus ab. Weitere Informationen über das Recycling dieses Produkts oder der Batterie erhalten Sie von Ihrer Gemeinde, den kommunalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Eigenschaften der Laserdiode

• Emissionsdauer: kontinuierlich
• Laserausgangsleistung: weniger als 53,3 μW (gemessen im Abstand von etwa 200 mm von der Linsenoberfläche am optischen Sensorblock mit einer Öffnung von 7 mm).

ZAPPIN und Quick-BrowZer sind Markenzeichen der Sony Corporation.

Windows Media ist ein eingetragenes Markenzeichen oder Markenzeichen der Microsoft Corporation in den USA und/oder anderen Ländern.

Dieses Produkt ist durch bestimmte gewerbliche Schutz- und Urheberrechte der Microsoft Corporation geschützt. Die Verwendung oder der Vertrieb derartiger Technologie außerhalb dieses Produkts ohne eine Lizenz von Microsoft oder einer autorisierten Microsoft-Niederlassung ist untersagt.

iPhone, iPod, iPod classic, iPod nano und iPod touch sind Markenzeichen der Apple Inc., die in den USA und anderen Ländern eingetragen sind.

MPEG Layer-3 Audiocodiertechnologie und Patente lizenziert von Fraunhofer IIS und Thomson.

Android ist ein Markenzeichen von Google Inc. Die Verwendung dieses Markenzeichens unterliegt den Google-Genehmigungen.

Hinweis zur Lithiumbatterie

Schützen Sie die Batterie vor übermäßiger Hitze, wie z. B. direktem Sonnenlicht, Feuer o. Ä.

Warnhinweis, wenn die Zündung Ihres Fahrzeugs nicht über eine Zubehörposition (ACC oder I) verfügt

Aktivieren Sie unbedingt die Abschaltautomatik (Seite 25). Nach dem Ausschalten wird das Gerät dann nach der voreingestellten Zeit automatisch vollständig abgeschaltet, so dass der Autobatterie kein Strom mehr entzogen wird. Wenn Sie die Abschaltautomatik nicht aktivieren, müssen Sie jedes Mal, wenn Sie die Zündung ausschalten, die Taste SOURCE/OFF gedrückt halten, bis die Anzeige ausgeblendet wird.

Inhalt

Vorbereitungen 5

Beenden des DEMO-Modus....5

Einstellen der Uhr 5

Abnehmen der Frontplatte....6

Lage und Funktion der Bedienelemente....7

Hauptgerät. 7

Fernbedienung RM-X211 9

Radio 10

DAB 10

FM (UKW)/MW/LW 12

RDS....12

Auswählen des Programmtyps (PTY)....14

CD 15

Wiedergeben einer CD 15

USB-Geräte....15

Wiedergabe mit einem USB-Gerät 15

iPod 16

Wiedergabe mit einem iPod....16

Direktes Bedienen eines iPod — Direkte Steuerung....17

Suchen und Wiedergeben von Titeln 18

Wiedergeben von Titeln in verschiedenen Modi 18

Suchen nach einem Titel anhand seines Namens — Quick-BrowZer™. . . . . . . . . 19

Suchen nach einem Titel durch Anspielen der Titel — ZAPPIN™....21

Klangeinstellungen und Setup-Menü 21

Verwenden der erweiterten Klangfunktionen — Erweiterte Sound-Engine. . . . . . 21

Einstellen von Konfigurationsoptionen 25

Verwenden gesondert erhältlicher Geräte 28

Zusätzliche Audiogeräte 28

Weitere Informationen 29

Sicherheitsmaßnahmen....29

Wartung....31

Technische Daten....32

Störungsbehebung 32

Vorbereitungen

Beenden des DEMO-Modus

Sie können die Demo, die beim Ausschalten des Geräts angezeigt wird, abbrechen.

1 Drücken Sie MENU, drehen Sie den Steuerregler, bis „DISPLAY“ angezeigt wird, und drücken Sie anschließend den Steuerregler. 2 Drehen Sie den Steuerregler, bis „DEMO“ angezeigt wird, und drücken Sie anschließend den Steuerregler. 3 Wählen Sie durch Drehen des Steuerreglers „DEMO-OFF“ aus und drücken Sie anschließend den Steuerregler.

Die Einstellung ist damit abgeschlossen.

4 Drücken Sie (BACK), um zur vorherigen Anzeige zurückzuschalten.

Die Anzeige wechselt wieder in den normalen Empfangsmodus bzw. Wiedergabemodus.

Einstellen der Uhr

Die Uhr zeigt die Uhrzeit im 24-Stunden-Format digital an.

1 Drücken Sie MENU, drehen Sie den Steuerregler, bis „GENERAL“ angezeigt wird, und drücken Sie anschließend den Steuerregler. 2 Drehen Sie den Steuerregler, bis „CLOCK-ADJ“ erscheint, und drücken Sie anschließend den Steuerregler. Die Stundenanzeige blinkt. 3 Drehen Sie den Steuerregler, um die Stunden und Minuten einzustellen. Drücken Sie SEEK -/+, um zur jeweils nächsten Ziffer in der Digitalanzeige zu wechseln. 4 Drücken Sie MENU, nachdem Sie die Minuten eingestellt haben. Der Einstellvorgang ist damit abgeschlossen und die Uhr beginnt zu laufen.

Zum Einblenden der Uhrzeit drücken Sie DSPL.

Abnehmen der Frontplatte

Um zu verhindern, dass das Gerät gestohlen wird, können Sie die Frontplatte abnehmen.

1 Halten Sie SOURCE/OFF ① gedrückt.

Das Gerät schaltet sich aus.

2 Drücken Sie die Taste zum Lösen der Frontplatte ② und ziehen Sie die Frontplatte zum Abnehmen auf sich zu.

Wenn Sie den Zündschlüssel in die Position OFF stellen, ohne die Frontplatte abzunehmen, ertönt einige Sekunden lang ein Warnton. Der Warnton wird nur ausgegeben, wenn der integrierte Verstärker verwendet wird.

Hinweis

Schützen Sie die Frontplatte vor Hitze bzw. hohen Temperaturen und vor Feuchtigkeit. Lassen Sie sie nicht in geparkten Autos, auf dem Armaturenbrett oder auf der Hutablage liegen.

Anbringen der Frontplatte

Setzen Sie Teil Ⓐ der Frontplatte wie abgebildet an Teil Ⓑ am Gerät an und drücken Sie dann die linke Seite hinein, bis sie mit einem Klicken einrastet.

Lage und Funktion der Bedienelemente

Hauptgerät

In diesem Abschnitt werden Lage und Grundfunktionen der Teile und Bedienelemente beschrieben.

1 Taste SOURCE/OFF

Drücken Sie diese Taste, um das Gerät einzuschalten bzw. die Tonquelle (Radio/CD/USB/AUX) auszuwählen.

Drücken Sie die Taste mehrmals, um zu einer anderen Tonquelle zu wechseln.

Wenn Sie die Taste 1 Sekunde lang gedrückt halten, schaltet sich das Gerät aus.

Wenn Sie die Taste mehr als

2 Sekunden lang gedrückt halten, schaltet sich das Gerät aus und die Anzeige wird ausgeblendet.

2 Tasten SEEK +/- Radio:

Beim DAB-Empfang:

Auswählen eines Dienstes (drücken) bzw. Suchen nach einem Ensemble (gedrückt halten).

Beim FM(UKW)/MW/LW-Empfang: Automatisches Einstellen von Sendern (drücken) bzw. manuelle Sendersuche (gedrückt halten).

CD/USB:

Überspringen eines Titels (drücken), Überspringen mehrerer Titel hintereinander (drücken, dann innerhalb von 2 Sekunden erneut drücken und gedrückt halten) bzw. Rückwärts-/Vorwärtssuchen in einem Titel (gedrückt halten).

3 Taste ZAP Seite 21

Wechseln in den ZAPPIN™-Modus.

4 Steuerregler

Taste ENTER/MENU Seite 25

Zum Einstellen der Lautstärke drehen Sie den Regler.

Zum Wechseln in den Setup-Modus drücken Sie auf die Taste.

5 Empfänger für die Fernbedienung

6 CD-Einschub

Legen Sie eine CD mit der beschrifteten Seite nach oben ein. Die Wiedergabe beginnt.

7 Display

8 Taste ▲ (Auswerfen)

Auswerfen der CD.

9 USB-Anschluss Seite 15, 16 10 Taste (BACK)/MODE

Seite 10, 12, 17

Zurückschalten zur vorherigen Anzeige bzw. Auswählen des Radiofrequenzbereichs (DAB/FM (UKW)/MW/LW).

Einschalten/Ausschalten der direkten Steuerung (gedrückt halten) (iPod).

11 Taste zum Lösen der Frontplatte Seite 6 12 Taste (BROWSE) Seite 10, 19

Aktivieren des Quick-BrowZer™-Modus (DAB/CD/USB).

13 Taste AF (Alternativfrequenzen)/TA (Verkehrsdurchsagen)/PTY (Programmtypauswahl)

Seite 13

Einstellen von AF und TA (drücken) bzw. Auswählen des Programmtyps (PTY) beim DAB- oder FM(UKW)-Empfang (gedrückt halten).

14 Zahlentasten (Stationstasten) Radio:

Einstellen gespeicherter DAB-Dienste oder Radiosender (drücken) bzw. Speichern von DAB-Diensten oder Radiosendern (gedrückt halten).

CD/USB:

①/②: ALBUM ▼/▲ (während der MP3-/WMA-/AAC-Wiedergabe) Überspringen eines Albums (drücken) bzw. Überspringen mehrerer Alben hintereinander (gedrückt halten).

③: ⊆ (Wiederholen)* Seite 18 ④: SHUF Seite 18 ⑥: PAUSE

Anhalten der Wiedergabe. Zum Fortsetzen der Wiedergabe drücken Sie die Taste erneut.

15 Taste DSPL (Anzeige)/SCRL (Bildlauf) Seite 13, 15, 16, 17 Wechseln der Informationen im Display (drücken) bzw. Durchlaufenlassen der Informationen im Display (gedrückt halten). 16 AUX-Eingangsbuchse Seite 28

* Diese Taste ist mit einem fühlbaren Punkt gekennzeichnet.

Hinweis

Wenn Sie das Gerät ausschalten und die Anzeige ausgeblendet ist, können Sie es nicht mit der Fernbedienung bedienen. Drücken Sie zunächst SOURCE/OFF am Gerät oder legen Sie eine CD ein, um das Gerät zu aktivieren.

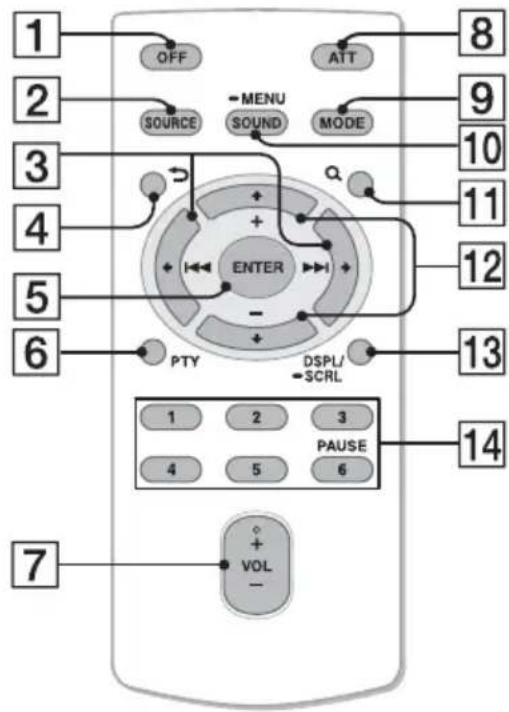

Fernbedienung RM-X211

Ziehen Sie vor dem Gebrauch die Isolierfolie heraus.

Ausschalten des Geräts bzw. Stoppen der Tonquelle.

2 Taste SOURCE

Einschalten des Geräts. Wechseln zu einer anderen Tonquelle (Radio/CD/USB/AUX) (mehrmals drücken).

3 Tasten ← (I◄◄) / → (►►I)

Beim Steuern von Radio-/CD-/USB-Funktionen entsprechen diese Tasten den Tasten SEEK -/+ am Gerät. Konfigurationsoptionen können Sie mit ←/→ einstellen.

4 Taste (BACK)

Zurückschalten zur vorherigen Anzeige.

5 Taste ENTER

Bestätigen einer Einstellung.

6 Taste PTY (Programmtypauswahl)

7 Taste VOL (Lautstärke) +*/-

8 Taste ATT (Dämpfen des Tons)

Dämpfen des Tons. Zum Beenden der Funktion drücken Sie die Taste erneut.

9 Taste MODE

Auswählen des Radiofrequenzbereichs (DAB/FM(UKW)/MW/LW) (drücken). Einschalten/Ausschalten der direkten Steuerung (gedrückt halten) (iPod).

10 Taste SOUND/MENU

Direktes Aufrufen des Menüs SOUND (drücken) bzw. Wechseln in den Setup-Modus (gedrückt halten).

11 Taste (BROWSE)

12 Tasten ↑ (+)/↓ (-)

Beim Steuern von CD- und USB-Funktionen entsprechen diese Tasten den Tasten ①/② am Gerät. Konfigurationsoptionen können Sie mit ←→ einstellen.

13 Taste DSPL (Anzeige)/SCRL (Bildlauf)

14 Zahlentasten (Stationstasten)

Einstellen gespeicherter DAB-Dienste oder Radiosender (drücken) bzw. Speichern von DAB-Diensten oder Radiosendern (gedrückt halten). Unterbrechen der Wiedergabe (⑥ drücken).

* Diese Taste ist mit einem fühlbaren Punkt gekennzeichnet.

Radio

Wenn der DAB-Frequenzbereich nach dem Austauschen der Autobatterie oder Wechseln der Verbindungen zum ersten Mal ausgewählt wird, startet die Anfangssuche automatisch. Warten Sie, bis die Anfangssuche abgeschlossen ist. (Wenn Sie die Suche unterbrechen, wird sie beim nächsten Auswählen des DAB-Frequenzbereichs erneut gestartet.) Wenn bei der Anfangssuche kein DAB-Sender gespeichert wird, führen Sie einen automatischen Suchlauf aus (Seite 11).

Tipp

Für CDX-DAB500U

Setzen Sie „ANT-PWR“ je nach Typ der DAB-Antenne auf „ON“ (Standard) oder „OFF“ (Seite 25).

Für CDX-DAB500A

„ANT-PWR“ ist standardmäßig auf „ON“ gesetzt, damit die mit diesem Gerät gelieferte DAB-Antenne mit Strom versorgt wird (Seite 25).

DAB

DAB (Digitales Audiosendesystem) ist ein Übertragungssystem terrestrischer Netzwerke. Bei DAB-Sendern werden Radioprogramme („Dienste“) zu einem Ensemble gebündelt und jeder Dienst enthält eine oder mehrere Komponenten. In manchen Fällen kann derselbe Dienst auf verschiedenen Frequenzen empfangen werden.

Manuelles Suchen nach einem Dienst

1 Drücken Sie SOURCE/OFF so oft, bis „TUNER“ erscheint.

2 Drücken Sie mehrmals MODE und wählen Sie „DAB1“, „DAB2“ oder „DAB3“. 3 Drücken Sie SEEK +/-, um innerhalb eines Ensembles nach einem Dienst zu suchen, oder halten Sie SEEK +/- gedrückt, um nach verschiedenen Ensembles zu suchen.

Der Suchlauf stoppt, wenn ein Dienst/Ensemble empfangen wird. Setzen Sie die Suche fort, bis der gewünschte Dienst empfangen wird.

Manuelles Speichern eines Dienstes

1 Halten Sie, während der zu speichernde Dienst empfangen wird, eine Zahlentaste (① bis ⑥) gedrückt, bis „MEM“ angezeigt wird.

Einstellen gespeicherter Dienste

1 Wählen Sie den gewünschten Frequenzbereich aus und drücken Sie dann eine Zahlentaste (① bis ⑥).

Suchen nach einem Dienst anhand seines Namens — Quick-BrowZer™

Zum schnelleren Suchen können Sie eine Liste der Dienste anzeigen lassen.

1 Drücken Sie während des DAB-Empfangs (BROWSE). Das Gerät wechselt in den Quick-BrowZer-Modus und die Liste der Dienste wird angezeigt. 2 Drehen Sie den Steuerregler, um den gewünschten Dienst auszuwählen, und drücken Sie den Steuerregler.

Der Dienst wird empfangen.

Zum Deaktivieren des Quick-BrowZer-Modus drücken Sie Q(BROWSE).

Einstellen von DAB-Durchsagen

Bei bestimmten Typen von DAB-Durchsagen, die Sie einstellen, wird die gerade ausgewählte Tonquelle unterbrochen.

1 Drücken Sie während des DAB-Empfangs MENU, drehen Sie den Steuerregler, bis „GENERAL“ angezeigt wird, und drücken Sie anschließend den Steuerregler. 2 Drehen Sie den Steuerregler, bis „ANNOUNCE“ angezeigt wird, und drücken Sie anschließend den Steuerregler. 3 Drehen Sie den Steuerregler, bis der gewünschte Durchsagetyp angezeigt wird, und drücken Sie anschließend den Steuerregler. 4 Drehen Sie zum Auswählen von „ON“ oder „OFF“ den Steuerregler und drücken Sie anschließend den Steuerregler.

Hinweise

• Im MW/LW-Frequenzbereich steht die DAB-Durchsagefunktion nicht zur Verfügung.
• Während einer DAB-Durchsage ist die Lautstärke auf den Pegel eingestellt, der bei RDS für TA gilt (Seite 13).

Typ der Durchsage

(Verkehrskurzinfo), TRAVEL (Kurzinfo zu öffentlichen Verkehrsmitteln), WARNING (Warnung/Service), NEWS (Kurznachrichten), WEATHER (Kurzinfo zum lokalen Wetter), EVENT (Veranstaltungshinweis), SPECIAL (Besonderes Ereignis), RAD_INFO (Programminformationen), SPORTS (Sportbericht), FINANCE (Börsenbericht)

Empfangen desselben Programms auch bei schwachen Sendesignalen

Setzen Sie „FM LINK“ auf „ON“ (Seite 25). „FM-LINK“ leuchtet auf, wenn das entsprechende FM(UKW)-Programm empfangen wird.

Automatisches Aktualisieren der Diensteliste

— Automatischer Suchlauf

1 Drücken Sie SOURCE/OFF so oft, bis „TUNER“ erscheint. 2 Drücken Sie mehrmals MODE und wählen Sie „DAB1“, „DAB2“ oder „DAB3“. 3 Drücken Sie MENU, drehen Sie den Steuerregler, bis „GENERAL“ angezeigt wird, und drücken Sie anschließend den Steuerregler. 4 Drehen Sie den Steuerregler, bis „AUTOSCAN“ angezeigt wird, und drücken Sie anschließend den Steuerregler. Das Gerät aktualisiert die Liste der Dienste im Quick-BrowZer-Modus.

FM (UKW)/MW/LW

Achtung

Wenn Sie während der Fahrt Sender einstellen, sollten Sie die BTM-Funktion (Speicherbelegungsautomatik) verwenden. Andernfalls besteht Unfallgefahr.

Automatisches Speichern von Sendern — BTM

1 Drücken Sie SOURCE/OFF so oft, bis „TUNER“ erscheint. Zum Wechseln des Frequenzbereichs drücken Sie mehrmals MODE. Sie können zwischen FM1 (UKW1), FM2 (UKW2), FM3 (UKW3), MW und LW wählen. 2 Drücken Sie MENU, drehen Sie den Steuerregler, bis „GENERAL“ angezeigt wird, und drücken Sie anschließend den Steuerregler. 3 Drehen Sie den Steuerregler, bis „BTM“ angezeigt wird, und drücken Sie anschließend den Steuerregler.

Das Gerät speichert die Sender in der Reihenfolge der Frequenzen auf den Zahlentasten (Stationstasten).

Manuelles Speichern von Sendern

1 Während des Empfangs des zu speichernden Senders halten Sie eine Stationstaste (① bis ⑥) so lange gedrückt, bis „MEM“ angezeigt wird.

Einstellen gespeicherter Sender

1 Wählen Sie den Frequenzbereich aus und drücken Sie eine Stationstaste (① bis ⑥).

Automatisches Einstellen von Sendern

1 Wählen Sie den Frequenzbereich aus und starten Sie mit SEEK +/- die Suche nach dem Sender.

Der Suchlauf stoppt, wenn ein Sender empfangen wird. Wiederholen Sie diesen Vorgang, bis das Gerät den gewünschten Sender empfängt.

Tipp

Wenn Sie die Frequenz des gewünschten Senders kennen, halten Sie SEEK +/- gedrückt, bis die Frequenz in etwa erreicht ist, und drücken Sie SEEK +/- dann so oft, bis die gewünschte Frequenz genau eingestellt ist (manuelle Sendersuche).

RDS

UKW-Sender (FM), die RDS (Radiodatensystem) unterstützen, strahlen zusammen mit den normalen Radioprogrammsignalen nicht hörbare, digitale Informationen aus.

Hinweise

• Je nach Land bzw. Region stehen möglicherweise nicht alle RDS-Funktionen zur Verfügung.
• Die RDS-Funktion arbeitet möglicherweise nicht, wenn die Sendesignale zu schwach sind oder wenn der eingestellte Sender keine RDS-Daten ausstrahlt.

Wechseln der Informationen im Display Drücken Sie DSPL.

Einstellen von AF (Alternativfrequenzen) und TA (Verkehrsdurchsagen)

Mit AF wird der Sender mit den stärksten Signalen in einem Netzwerk ständig neu eingestellt, während mit TA gegebenenfalls aktuelle Verkehrsinformationen bzw. Verkehrsfunksender (TP) empfangen werden.

1 Drücken Sie AF/TA so oft, bis die gewünschte Einstellung angezeigt wird.

Einstellung Funktion

AF-ON AF wird aktiviert und TA wird deaktiviert.

TA-ON TA wird aktiviert und AF wird deaktiviert.

AF/TA-ON AF und TA werden aktiviert.

AF/TA-OFF AF und TA werden deaktiviert.

Speichern von RDS-Sendern zusammen mit der AF- und TA-Einstellung

Sie können zusammen mit den RDS-Sendern die AF/TA-Einstellung speichern. Mit der BTM-Funktion werden nur RDS-Sender mit derselben AF/TA-Einstellung gespeichert.

Sendern die AF/TA-Einstellung speichern. Mit der BTM-Funktion werden nur RDS-Sender mit derselben AF/TA-Einstellung gespeichert.

Beim manuellen Speichern von Sendern können Sie RDS- und Nicht-RDS-Sender mit unterschiedlicher AF/TA-Einstellung speichern.

1 Stellen Sie AF/TA ein und speichern Sie die Sender dann mit BTM oder manuell ab.

Wenn AF oder TA aktiviert ist, unterbrechen Katastrophenwarnungen automatisch die ausgewählte Tonquelle.

Wenn AF oder TA aktiviert ist, unterbrechen Katastrophenwarnungen automatisch die ausgewählte Tonquelle.

Wenn Sie die Lautstärke während einer Verkehrsdurchsage einstellen, wird der eingestellte Pegel für spätere Verkehrsdurchsagen gespeichert, und zwar unabhängig von der sonst eingestellten Lautstärke.

Wenn Sie die Lautstärke während einer Verkehrsdurchsage einstellen, wird der eingestellte Pegel für spätere Verkehrsdurchsagen gespeichert, und zwar unabhängig von der sonst eingestellten Lautstärke.

Unveränderter Empfang eines Regionalsenders — REGIONAL

Wenn die AF-Funktion aktiviert ist, wird der Empfang dieses Geräts werkseitig auf eine bestimmte Region beschränkt, sodass nicht zu einem anderen Regionalsender mit einer stärkeren Frequenz gewechselt wird.

Wenn Sie den Empfangsbereich des betreffenden Regionalsenders verlassen, stellen Sie während des Empfangs eines UKW-Senders (FM) die Konfiguration „REG-OFF“ ein (Seite 25).

Hinweis

Diese Funktion steht in Großbritannien und einigen anderen Regionen nicht zur Verfügung.

Lokalsenderfunktion (nur Großbritannien)

Mithilfe dieser Funktion können Sie andere Lokalsender auswählen, auch wenn diese zuvor nicht unter einer Stationstaste gespeichert wurden.

1 Drücken Sie während des UKW-Empfangs (FM) eine Stationstaste (① bis ⑥), unter der ein Lokalsender gespeichert ist.

2 Drücken Sie innerhalb von 5 Sekunden erneut die Stationstaste des Lokalsenders. Wiederholen Sie diesen Vorgang, bis das Gerät den gewünschten Lokalsender empfängt.

Einstellen von CT (Uhrzeit)

Mit den CT-Daten (Uhrzeitdaten), die von RDS-Sendern ausgestrahlt werden, lässt sich die Uhr einstellen.

1 Stellen Sie bei der Konfiguration „CTON“ ein (Seite 25).

Hinweis

Die CT-Funktion steht möglicherweise nicht ordnungsgemäß zur Verfügung, auch wenn ein RDS-Sender empfangen wird.

Auswählen des Programmtyps (PTY)

Sie können den gerade empfangenen Programmtyp anzeigen oder nach einem bestimmten Programmtyp suchen.

1 Halten Sie während des DAB- oder FM(UKW)-Empfangs AF/TA (PTY) gedrückt.

Der aktuelle Programmtyp erscheint, wenn der Dienst bzw. Sender PTY-Daten (Programmtypdaten) ausstrahlt.

2 Drehen Sie den Steuerregler, bis der gewünschte Programmtyp angezeigt wird, und drücken Sie anschließend den Steuerregler.

Das Gerät beginnt, nach einem Dienst bzw. Sender zu suchen, der den ausgewählten Programmtyp ausstrahlt.

Programmtypen

NONE (Kein Programmtyp)*, NEWS (Nachrichten), AFFAIRS (Aktuelles Zeitgeschehen), INFO (Informationen), SPORT (Sport), EDUCATE (Erziehung und Bildung), DRAMA (Hörspiele), CULTURE (Kultur), SCIENCE (Wissenschaft), VARIED (Verschiedenes), POP M (Pop-Musik), ROCK M (Rock-Musik), EASY M (Unterhaltungsmusik), LIGHT M (Leichte Klassik), CLASSICS (Klassik), OTHER M (Sonstige Musik), WEATHER (Wetter), FINANCE (Finanzberichte), CHILDREN (Kinderprogramme), SOCIAL A (Magazinsendungen), RELIGION (Religion), PHONE IN (Hörertelefon), TRAVEL (Reiseinformationen), LEISURE (Freizeitprogramm), JAZZ (Jazz), COUNTRY (Country-Musik), NATION M (Volksmusik), OLDIES (Oldies), FOLK M (Folk-Musik), DOCUMENT (Dokumentarbeiträge)

* Wird je nach Dienst während des DAB-Empfangs angezeigt.

Hinweis

Möglicherweise empfangen Sie ein anderes als das ausgewählte Radioprogramm.

CD

Wiedergeben einer CD

Mit dem Gerät lassen sich CD-DAs (auch solche mit CD TEXT) und CD-Rs/CD-RWs (MP3-/WMA-/AAC-Dateien (Seite 29)) wiedergeben.

1 Legen Sie eine CD mit der beschrifteten Seite nach oben ein.

Die Wiedergabe beginnt automatisch. Zum Auswerfen der CD drücken Sie ▲.

Hinweise

• Wenn Sie eine CD auswerfen bzw. einlegen wollen, schließen Sie kein USB-Gerät an. Andernfalls kann die CD beschädigt werden.
• Der entsprechende Codec ist MP3 (.mp3), WMA (.wma) und AAC (.m4a).

Wechseln der Informationen im Display

Drücken Sie DSPL.

Je nach CD-Typ, Aufnahmeformat und Einstellungen werden möglicherweise unterschiedliche Informationen angezeigt.

USB-Geräte

• Sie können USB-Geräte (z. B. USB-Flash-Laufwerk, digitaler Medienplayer, Android™-Mobiltelefon) des Typs MSC (Massenspeicherklasse) verwenden, die dem USB-Standard entsprechen. Je nach dem digitalen Medienplayer oder Android-Mobiltelefon muss der USB-Verbindungsmodus auf MSC eingestellt werden.
• Es empfiehlt sich, eine Sicherungskopie der Daten auf einem USB-Gerät zu erstellen.

Hinweise

• Lassen Sie den Motor an, bevor Sie das USB-Gerät anschließen. Bei manchen USB-Geräten kann es zu Fehlfunktionen und Beschädigungen kommen, wenn Sie zuerst das Gerät anschließen und dann den Motor anlassen.
• Der entsprechende Codec ist MP3 (.mp3), WMA (.wma), AAC (.m4a) und AAC (.mp4).
• Einzelheiten zur Kompatibilität Ihres USB-Geräts finden Sie auf der Support-Website, die auf der hinteren Umschlagseite angegeben ist.

Wiedergabe mit einem USB-Gerät

1 Öffnen Sie die USB-Abdeckung und schließen Sie das USB-Gerät an den USB-Anschluss an.

Die Wiedergabe beginnt.

Wenn bereits ein USB-Gerät angeschlossen ist, drücken Sie zum Starten der Wiedergabe SOURCE/OFF so oft, bis „USB“ erscheint.

Zum Stoppen der Wiedergabe halten Sie SOURCE/OFF 1 Sekunde lang gedrückt.

Wenn Sie das USB-Gerät von diesem Gerät trennen wollen, stoppen Sie die USB-Wiedergabe und trennen Sie dann das USB-Gerät.

Hinweise

• Verwenden Sie keine USB-Geräte, die so groß oder schwer sind, dass sich bei einer Erschütterung die Verbindung lösen bzw. das Gerät herunterfallen kann.
• Nehmen Sie die Frontplatte nicht ab, während die Wiedergabe am USB-Gerät läuft. Andernfalls können die USB-Daten beschädigt werden.

Wechseln der Informationen im Display

Drücken Sie DSPL.

Je nach USB-Gerät, Aufnahmeformat und Einstellungen werden möglicherweise unterschiedliche Informationen angezeigt.

Hinweise

• Im Folgenden wird die Höchstzahl an erkennbaren Ordnern/Dateien angegeben:
• Ordner (Alben): 128
• Dateien (Titel) pro Ordner: 512
• Je nach Menge der aufgezeichneten Daten kann es etwas dauern, bis die Wiedergabe beginnt.
• Bei der Wiedergabe bzw. beim Vorwärts-/Rückwärtssuchen in einer VBR-MP3-/WMA-/AAC-Datei (variable Bitrate) wird die verstrichene Spieldauer möglicherweise nicht richtig angezeigt. • Die Wiedergabe folgender MP3-/WMA-/AAC-Dateien wird nicht unterstützt:
• Dateien mit verlustfreier Komprimierung
• Kopiergeschützte Dateien
• DRM-Dateien (digitale Rechteverwaltung)
• Mehrkanalaudiodateien

iPod

In dieser Bedienungsanleitung wird „iPod“ als allgemeiner Begriff für die iPod-Funktionen bei einem iPod und iPhone verwendet, sofern nicht im Text oder in Abbildungen anders angegeben.

Erläuterungen zur Kompatibilität des iPod finden Sie unter „Der iPod“ (Seite 30) oder auf der Support-Website, die auf der hinteren Umschlagseite angegeben ist.

Wiedergabe mit einem iPod

Drehen Sie die Lautstärke an diesem Gerät herunter, bevor Sie den iPod anschließen.

1 Öffnen Sie die USB-Abdeckung und schließen Sie dann den iPod über das USB-Verbindungskabel für iPod (nicht mitgeliefert)* an den USB-Anschluss an.

* Das USB-Verbindungskabel RC-100IP für iPod wird empfohlen.

Die Titel auf dem iPod werden automatisch ab der zuletzt wiedergegebenen Stelle abgespielt.

Wenn bereits ein iPod angeschlossen ist, drücken Sie zum Starten der Wiedergabe SOURCE/OFF so oft, bis „USB“ erscheint. („IPD“ erscheint im Display, wenn der iPod erkannt wird.)

Zum Stoppen der Wiedergabe halten Sie SOURCE/OFF 1 Sekunde lang gedrückt.

Wenn Sie den iPod von diesem Gerät trennen wollen, stoppen Sie die iPod-Wiedergabe und trennen Sie dann den iPod.

Vorsicht beim iPhone

Wenn Sie ein iPhone über USB anschließen, wird die Lautstärke beim Telefonieren über das iPhone, nicht das Gerät gesteuert. Erhöhen Sie während eines Telefonats nicht versehentlich die Lautstärke am Gerät. Andernfalls erfolgt die Tonausgabe nach Beendigung des Telefonats unvermittelt mit hoher Lautstärke.

Hinweis

Nehmen Sie die Frontplatte nicht ab, während die Wiedergabe am iPod läuft. Andernfalls können die Daten beschädigt werden.

Tipp

Der iPod wird geladen, solange das Gerät eingeschaltet ist.

Wiedergabefortsetzung

Wenn der iPod an das Gerät angeschlossen wird, startet die Wiedergabe in dem am iPod eingestellten Modus. In diesem Modus stehen folgende Tasten nicht zur Verfügung.

• ③ ↻ ()
• ④ (SHUF)

Wechseln der Informationen im Display

Drücken Sie DSPL.

Hinweis

Manche auf dem iPod gespeicherte Zeichen werden möglicherweise nicht richtig angezeigt.

Überspringen von Alben, Podcasts, Genres, Playlists und Interpreten

Funktion Vorgehen

Überspringen	Drücken Sie 1/2(ALBUM ▼/▲) [pro zu überspringendem Element einmal drücken]
Überspringen mehrerer Elemente hintereinander	Halten Sie 1/2(ALBUM ▼/▲) gedrückt [bis zur gewünschten Stelle gedrückt halten]

Direktes Bedienen eines iPod — Direkte Steuerung

Ein iPod lässt sich direkt bedienen, auch wenn er an das Gerät angeschlossen ist.

1 Halten Sie während der Wiedergabe MODE gedrückt.

„MODE IPOD“ erscheint und Sie können den iPod direkt bedienen.

Zum Beenden der direkten Steuerung halten Sie MODE gedrückt.

„MODE AUDIO“ wird angezeigt und der iPod lässt sich nicht direkt bedienen.

Hinweis

Die Lautstärke lässt sich nur mit diesem Gerät einstellen.

Suchen und Wiedergeben von Titeln

Wiedergeben von Titeln in verschiedenen Modi

Sie können Titel wiederholt

(Wiedergabewiederholung) oder in zufälliger Reihenfolge (Zufallswiedergabe) wiedergeben lassen.

Je nach ausgewählter Tonquelle stehen unterschiedliche Wiedergabemodi zur Verfügung.

1 Drücken Sie während der Wiedergabe ③ (⊂) oder ④ (SHUF) so oft, bis der gewünschte Wiedergabemodus im Display erscheint.

Es kann eine Weile dauern, bis die Wiedergabe im ausgewählten Wiedergabemodus beginnt.

Wiedergabewiederholung

Einstellung Funktion
TRACK WiederholtesWiedergeben einesTitels.
ALBUM WiederholtesWiedergeben einesAlbums.
PODCAST*1	WiederholtesWiedergeben einesPodcasts.
ARTIST*1	WiederholtesWiedergeben der Titel eines Interpreten.
PLAYLIST*1	WiederholtesWiedergeben einerPlaylist.

GENRE*1	WiederholtesWiedergeben der Titel eines Genres.
OFF Wiedergeben vonTiteln in normalerReihenfolge (normaler Wiedergabemodus).

Zufallswiedergabe

Einstellung Funktion
SHUF ALBUM Wiedergeben eines Albums in willkürlicher Reihenfolge.
SHUF DISC*2	Wiedergeben einer CD in willkürlicher Reihenfolge.
SHUF PODCAST*1	Wiedergeben von Podcasts in willkürlicher Reihenfolge.
SHUF ARTIST*1	Wiedergeben der Titel eines Interpreten in willkürlicher Reihenfolge.
SHUF PLAYLIST*1	Wiedergeben einer Playlist in willkürlicher Reihenfolge.
SHUF GENRE*1	Wiedergeben der Titel eines Genres in willkürlicher Reihenfolge.
SHUF DEVICE*3	Wiedergeben des Inhalts auf einem Gerät in willkürlicher Reihenfolge.
SHUF OFF Wiedergeben von Titeln in normaler Reihenfolge (normaler Wiedergabemodus).

*1 nur iPod *2 nur CD *3 nur USB und iPod

Suchen nach einem Titel anhand seines Namens — Quick-BrowZer™

Sie können anhand der Kategorie mühelos nach einem Titel auf einer CD oder auf einem USB-Gerät suchen.

1 Drücken Sie (BROWSE) ^* .

Das Gerät wechselt in den Quick-BrowZer-Modus und die Liste der Suchkategorien erscheint.

Wenn die Titelliste erscheint, drücken Sie so oft BACK), bis die gewünschte Suchkategorie angezeigt wird.

* Während der USB-Wiedergabe drücken Sie Q (BROWSE) länger als 2 Sekunden, um direkt zum Anfang der Kategorieliste zu wechseln.

2 Wählen Sie durch Drehen des

Steuerreglers die gewünschte Kategorie für die Suche aus und drücken Sie zum Bestätigen den Steuerregler.

3 Gehen Sie wie in Schritt 2 erläutert vor, bis der gewünschte Titel ausgewählt ist.

Die Wiedergabe beginnt.

Zum Deaktivieren des Quick-BrowZer-Modus drücken Sie QBROWSE).

Hinweise

• Wenn Sie den Quick-BrowZer-Modus aktivieren, wird die Einstellung für die Wiedergabewiederholung bzw. Zufallswiedergabe außer Kraft gesetzt.
• „buchtet auf, wenn es eine höhere Ebene gibt, und „wenn es eine niedrigere Ebene gibt.

Suchen mit Überspringen von Elementen — Sprung-Modus

Auch wenn eine Kategorie viele Elemente enthält, können Sie das gewünschte Element schnell ausfindig machen.

1 Drücken Sie im Quick-BrowZer-Modus SEEK +.

Der Name des Elements erscheint.

2 Drehen Sie den Steuerregler, um ein Element in der Nähe des gewünschten Elements auszuwählen.

Die Liste wird in Schritten von 10% der Gesamtzahl an Elementen in der Liste durchsucht.

3 Drücken Sie MENU (ENTER).

Im Display erscheint wieder die Anzeige für den Quick-BrowZer-Modus und das ausgewählte Element wird angezeigt.

4 Drehen Sie den Steuerregler, um das gewünschte Element auszuwählen, und drücken Sie den Steuerregler.

Die Wiedergabe beginnt, wenn es sich bei dem ausgewählten Element um einen Titel handelt.

Zum Beenden des Sprung-Modus drücken

Sie (BACK) oder SEEK -.

Suchen in alphabetischer Reihenfolge — Alphabetische Suche

Wenn ein iPod an das Gerät angeschlossen wird, können Sie das gewünschte Element alphabetisch suchen.

1 Drücken Sie im Quick-BrowZer-Modus SEEK +.

2 Drehen Sie den Steuerregler, um den ersten Buchstaben des gewünschten Elements auszuwählen, und drücken Sie anschließend den Steuerregler.

Eine Liste der Elemente, die mit dem ausgewählten Buchstaben beginnen, wird in alphabetischer Reihenfolge angezeigt.

3 Drehen Sie den Steuerregler, um das gewünschte Element auszuwählen, und drücken Sie den Steuerregler.

Die Wiedergabe beginnt, wenn es sich bei dem ausgewählten Element um einen Titel handelt.

Zum Beenden der alphabetischen Suche drücken Sie (BACK) oder (SEEK) -.

Hinweise

• Bei der alphabetischen Suche werden Symbole oder Artikel (a/an/the) vor dem ausgewählten Buchstaben des Elements nicht berücksichtigt.
• Je nach dem ausgewählten Suchelement steht möglicherweise nur der Sprung-Modus zur Verfügung. • Die alphabetische Suche kann je nach Anzahl der Titel einige Zeit in Anspruch nehmen.

Suchen nach einem Titel durch Anspielen der Titel — ZAPPIN™

Sie können kurze Passagen der Titel auf einer CD oder einem USB-Gerät nacheinander anspielen, um nach dem gewünschten Titel zu suchen.

Der ZAPPIN-Modus eignet sich besonders für die Titelsuche, wenn die Wiedergabe in willkürlicher Reihenfolge oder die wiederholte Wiedergabe in willkürlicher Reihenfolge läuft.

1 Drücken Sie während der Wiedergabe die Taste ZAP.

Die Wiedergabe einer Passage aus dem nächsten Titel beginnt. Sie können die Wiedergabedauer auswählen (Seite 25).

Titel

2 Drücken Sie MENU (ENTER) oder ZAP, sobald eine Passage aus einem Titel wiedergegeben wird, den Sie ganz hören möchten.

Der ausgewählte Titel wird im normalen Wiedergabemodus ab dem Anfang wiedergegeben.

Wenn Sie (BACK) drücken, wird der ausgewählte Titel ebenfalls wiedergegeben.

Tipps

• Drücken Sie im ZAPPIN-Modus (SEEK) +/-, um einen Titel zu überspringen.
• Drücken Sie im ZAPPIN-Modus ①/② (ALBUM ▼/▲), um ein Album zu überspringen.

Klangeinstellungen und Setup-Menü

Verwenden der erweiterten Klangfunktionen — Erweiterte Sound-Engine

Die erweiterte Sound-Engine erzeugt mit digitaler Signalverarbeitung ein ideales Klangfeld in Fahrzeugen.

Auswählen der Klangqualität — EQ7-Voreinstellung

Sie können aus 7 Equalizer-Kurven eine geeignete auswählen (XPLOD, VOCAL, EDGE, CRUISE, SPACE, GRAVITY, CUSTOM oder OFF).

1 Drücken Sie während des Empfangs bzw. der Wiedergabe MENU, drehen Sie den Steuerregler, bis „SOUND“ angezeigt wird, und drücken Sie anschließend den Steuerregler. 2 Drehen Sie den Steuerregler, bis „EQ7 PRESET“ angezeigt wird, und drücken Sie anschließend den Steuerregler. 3 Drehen Sie den Steuerregler, bis die gewünschte Equalizer-Kurve angezeigt wird, und drücken Sie anschließend den Steuerregler.

4 Drücken Sie (BACK), um zur vorherigen Anzeige zurückzuschalten.

Wenn Sie die Equalizer-Kurve deaktivieren wollen, wählen Sie in Schritt 3 die Option „OFF“.

Tipp

Die Einstellung für die Equalizer-Kurve kann für jede Tonquelle gespeichert werden.

Individuelles Einstellen der Equalizer-Kurve — EQ7-Einstellung

Mit „CUSTOM“ unter EQ7 können Sie Ihre individuellen Equalizer-Einstellungen vornehmen.

1 Wählen Sie eine Tonquelle, drücken Sie MENU, drehen Sie den Steuerregler, bis „SOUND“ angezeigt wird, und drücken Sie anschließend den Steuerregler. 2 Drehen Sie den Steuerregler, bis „EQ7 SETTING“ angezeigt wird, und drücken Sie anschließend den Steuerregler. 3 Drehen Sie den Steuerregler, bis „BASE“ angezeigt wird, und drücken Sie anschließend den Steuerregler. Sie können eine Equalizer-Kurve als Grundlage für individuelle Einstellungen auswählen. 4 Drehen Sie den Steuerregler, um die Equalizer-Kurve auszuwählen, und drücken Sie anschließend den Steuerregler. 5 Stellen Sie die Equalizer-Kurve ein. ① Drehen Sie den Steuerregler, um den Frequenzbereich auszuwählen, und drücken Sie anschließend den Steuerregler.

② Drehen Sie den Steuerregler, um den Lautstärkepegel einzustellen, und drücken Sie anschließend den Steuerregler.

Die Lautstärke lässt sich in Schritten von 1 dB auf einen Wert zwischen -6 dB und +6 dB einstellen.

Stellen Sie wie in Schritt ① und ② erläutert weitere Frequenzbereiche ein.

6 Drücken Sie (BACK), um zur vorherigen Anzeige zurückzuschalten.

Die Equalizer-Kurve wird unter „CUSTOM“ gespeichert.

Optimieren des Klangs mithilfe der Tonverzögerung — Hörposition

Das Gerät kann ein natürliches Klangfeld simulieren, indem es die Tonausgabe aus den einzelnen Lautsprechern je nach Hörposition verzögert. Die Optionen für „POSITION“ sind im Folgenden aufgeführt.

FRONT R (2): Vorne rechts

FRONT (3): Vorne Mitte ALL (4): In der Mitte des Fahrzeugs

OFF: Keine Position festgelegt

Sie können in folgenden Fällen auch die ungefähre Position des

Tiefsttonlautsprechers im Verhältnis zur Hörposition einstellen:

–Als Audioausgang ist „SUB-OUT“ eingestellt (Seite 25).

–Die Hörposition ist auf einen anderen Wert als „OFF“ gesetzt.

Die Optionen für „SET SW POS“ sind im Folgenden aufgeführt.

NEAR (A): Nah

NORMAL (®): Normal

FAR (©): Weiter entfernt

1 Drücken Sie während des Empfangs bzw. der Wiedergabe MENU, drehen Sie den Steuerregler, bis „SOUND“ angezeigt wird, und drücken Sie anschließend den Steuerregler. 2 Drehen Sie den Steuerregler, bis „POSITION“ angezeigt wird, und drücken Sie anschließend den Steuerregler. 3 Drehen Sie den Steuerregler, bis „SET F/R POS“ angezeigt wird, und drücken Sie anschließend den Steuerregler. 4 Wählen Sie durch Drehen des Steuerreglers „FRONT L“, „FRONT R“, „FRONT“ oder „ALL“ aus und drücken Sie anschließend den Steuerregler. 5 Drehen Sie den Steuerregler, bis „SET SW POS“ angezeigt wird, und drücken Sie anschließend den Steuerregler. 6 Wählen Sie durch Drehen des Steuerreglers „NEAR“, „NORMAL“ oder „FAR“ als Position des Tiefsttonlautsprechers aus und drücken Sie anschließend den Steuerregler. 7 Drücken Sie (BACK), um zur vorherigen Anzeige zurückzuschalten.

Wenn Sie die Hörposition deaktivieren wollen, wählen Sie in Schritt 4 die Option „OFF“.

Feineinstellen der Hörposition

Sie können eine Feineinstellung für die Hörposition vornehmen.

1 Drücken Sie während des Empfangs bzw. der Wiedergabe MENU, drehen Sie den Steuerregler, bis „SOUND“ angezeigt wird, und drücken Sie anschließend den Steuerregler. 2 Drehen Sie den Steuerregler, bis „POSITION“ angezeigt wird, und drücken Sie anschließend den Steuerregler. 3 Drehen Sie den Steuerregler, bis „ADJ POSITION“ angezeigt wird, und drücken Sie anschließend den Steuerregler. 4 Drehen Sie den Steuerregler, um die Hörposition feineinzustellen, und drücken Sie anschließend den Steuerregler. Einstellbereich: „+3“ – „CENTER“ – „-3“. 5 Drücken Sie (BACK), um zur vorherigen Anzeige zurückzuschalten.

DM+ Erweitert

DM+ Erweitert verbessert digital komprimierten Ton, indem die hohen Frequenzen wiederhergestellt werden, die beim Komprimierungsvorgang verloren gehen.

1 Drücken Sie während der Wiedergabe MENU, drehen Sie den Steuerregler, bis „SOUND“ angezeigt wird, und drücken Sie anschließend den Steuerregler. 2 Drehen Sie den Steuerregler, bis „DM+“ angezeigt wird, und drücken Sie anschließend den Steuerregler.

3 Drehen Sie den Steuerregler, um „ON“ auszuwählen, und drücken Sie anschließend den Steuerregler. 4 Drücken Sie (BACK), um zur vorherigen Anzeige zurückzuschalten.

Tipp

Die DM+-Einstellung kann für jede Tonquelle außer dem Tuner gespeichert werden.

Verwenden der Hecklautsprecher als Tiefsttonlautsprecher — Verstärker für Bässe über Hecklautsprecher

Verstärker für Bässe über Hecklautsprecher verstärkt die Bässe, indem die Einstellung für einen Niedrigpassfilter (Seite 26) auf die Hecklautsprecher angewendet wird. Dabei fungieren die Hecklautsprecher als Tiefsttonlautsprecher, ohne dass tatsächlich einer angeschlossen ist.

1 Drücken Sie während des Empfangs bzw. der Wiedergabe MENU, drehen Sie den Steuerregler, bis „SOUND“ angezeigt wird, und drücken Sie anschließend den Steuerregler. 2 Drehen Sie den Steuerregler, bis „RB ENH“ angezeigt wird, und drücken Sie anschließend den Steuerregler. 3 Drehen Sie den Steuerregler, bis „RBE MODE“ angezeigt wird, und drücken Sie anschließend den Steuerregler. 4 Wählen Sie durch Drehen des Steuerreglers „1“, „2“ oder „3“ aus und drücken Sie anschließend den Steuerregler. 5 Drücken Sie (BACK), um zur vorherigen Anzeige zurückzuschalten.

Verwenden eines Tiefsttonlautsprechers ohne Endverstärker – Direktverbindung mit Tiefsttonlautsprecher

Sie können einen Tiefsttonlautsprecher ohne Endverstärker verwenden, wenn er an das Hecklautsprecherkabel angeschlossen ist.

Hinweis

Achten Sie darauf, einen Tiefsttonlautsprecher mit 4 - 8 Ohm an eines der Hecklautsprecherkabel anzuschließen. Schließen Sie keinen Lautsprecher an das andere Hecklautsprecherkabel an.

1 Drücken Sie während des Empfangs bzw. der Wiedergabe MENU, drehen Sie den Steuerregler, bis „SOUND“ angezeigt wird, und drücken Sie anschließend den Steuerregler. 2 Drehen Sie den Steuerregler, bis „SW DIREC“ angezeigt wird, und drücken Sie anschließend den Steuerregler. 3 Drehen Sie den Steuerregler, bis „SW MODE“ angezeigt wird, und drücken Sie anschließend den Steuerregler. 4 Wählen Sie durch Drehen des Steuerreglers „1“, „2“ oder „3“ aus und drücken Sie anschließend den Steuerregler. 5 Drücken Sie (BACK), um zur vorherigen Anzeige zurückzuschalten.

Einzelheiten zu den Einstellungen für Phase, Position, Frequenz des Niedrigpassfilters und Steilheit des Niedrigpassfilters beim Tiefsttonlautsprecher finden Sie auf Seite 26.

Einstellen von Konfigurationsoptionen

1 Drücken Sie MENU, drehen Sie den Steuerregler, bis die gewünschte Kategorie angezeigt wird, und drücken Sie anschließend den Steuerregler. 2 Drehen Sie den Steuerregler, bis die gewünschte Option angezeigt wird, und drücken Sie anschließend den Steuerregler. 3 Drehen Sie den Steuerregler, um die Einstellung auszuwählen, und drücken Sie anschließend den Steuerregler.* Die Einstellung ist damit abgeschlossen. 4 Drücken Sie (BACK), um zur vorherigen Anzeige zurückzuschalten.

* Beim Einstellen der Optionen CLOCK-ADJ und BTM ist Schritt 4 nicht erforderlich.

Sie können je nach Tonquelle und Einstellung folgende Optionen einstellen:

ALLGEMEIN:

CLOCK-ADJ (Uhr einstellen) (Seite 5)

CAUT ALM ^*1 (Warnton) Zum Einstellen des Warntons: „ON“, „OFF“ (Seite 6).

SIGNALTON

Zum Einstellen des Signaltons: „ON“, „OFF“.

AUTO OFF (Abschaltautomatik)

Das Gerät kann nach dem Ausschalten nach einer voreingestellten Zeit automatisch vollständig abgeschaltet werden: „NO“, „30S“ (Sekunden), „30M“ (Minuten), „60M“ (Minuten).

AUX-A ^*1 (AUX-Audio)

Zum Einstellen der AUX-Tonquellenanzeige: „ON“, „OFF“ (Seite 28).

REAR/SUB ^*1

Zum Wechseln des Audioausgangs: „SUB-OUT“ (Tiefsttonlautsprecher), „REAR-OUT“ (Endverstärker).

CT (Uhrzeit)

Zum Einstellen der CT-Funktion: „ON“, „OFF“ (Seite 14).

REGIONAL ^*2

Zum Beschränken des Empfangs auf eine bestimmte Region: „ON“, „OFF“ (Seite 13).

BTM ^*3 (Seite 12)

ANNOUNCE (Durchsagen)

Zum Aktivieren von Senderdurchsagen (Seite 11).

FM LINK ^*4

Zum automatischen Suchen und Einstellen desselben Programms, wenn das Signal des aktuellen Senders zu schwach ist: „ON“, „OFF“.

ANT-PWR (Stromversorgung für Antenne) ^{*1 *4}

Zum Versorgen des DAB-Antenneneingangs mit Strom: „ON“, „OFF“.

AUTOSCAN*4

Zum Ausführen eines automatischen Suchlaufs für die Aktualisierung der Diensteliste im Quick-BrowZer-Modus.

ZAPPIN*5

ZAP TIME (Zappin-Dauer)

Zum Einstellen der Wiedergabedauer für die Funktion ZAPPIN.

- „Z.TIME-1“ (etwa 6 Sekunden), „Z.TIME-2“ (etwa 15 Sekunden), „Z.TIME-3“ (etwa 30 Sekunden).

ZAP BEEP (Zappin-Signalton)

Zum Einstellen des Signaltons zwischen den Passagen der Titel: „ON“, „OFF“.

*3 Wenn der Tuner ausgewählt ist. *4 Beim DAB-Empfang. *5 Wenn die CD oder USB ausgewählt ist.

SOUND:

EQ7 PRESET (Seite 21)

EQ7 SETTING (Seite 22)

POSITION

SET F/R POS (Einstellen der Front-/Heckposition) (Seite 22) ADJ POSITION ¹ (Einstellen der Position) (Seite 23) SET SW POS ^1*2 (Einstellen der Position des Tiefsttonlautsprechers) (Seite 23)

BALANCE

Zum Einstellen der Balance: „RIGHT-15“ – „CENTER“ – „LEFT-15“.

FADER

Zum Einstellen des relativen Pegels: „FRONT-15“ – „CENTER“ – „REAR-15“.

DM+ ^*3 (Seite 23)

LOUDNESS (Dynamische Loudness) Zum Verstärken von Bässen und Höhen, so dass auch bei niedriger Lautstärke ein Klang von guter Qualität erzielt wird: „ON“, „OFF“.

ALO (Automatische Pegeloptimierung) Zum Einstellen der Wiedergabelautstärke aller Tonquellen auf den optimalen Pegel: „ON“, „OFF“.

RB ENH*4 (Verstärker für Bässe über Hecklautsprecher) RBE MODE (Modus des Verstärkers für Bässe über Hecklautsprecher) Zum Auswählen des Modus des Verstärkers für Bässe über Hecklautsprecher: „1“, „2“, „3“, „OFF“. LPF FREQ (Frequenz des Niedrigpassfilters) Zum Auswählen der Grenzfrequenz des Tiefsttonlautsprechers: „50Hz“, „60Hz“, „80Hz“, „100Hz“, „120Hz“. LPF SLOP (Steilheit des Niedrigpassfilters) Zum Auswählen der Steilheit des Niedrigpassfilters (LPF): „1“, „2“, „3“.

SW DIREC ^*5 (Direktverbindung mit Tiefsttonlautsprecher)

SW MODE

(Tiefsttonlautsprechermodus) Zum Auswählen des Tiefsttonlautsprechermodus: „1“, „2“, „3“, „OFF“.

SW PHASE (Phase des Tiefsttonlautsprechers) Zum Auswählen der Phase des Tiefsttonlautsprechers: „NORM“, „REV“.

SW POS ^*1 (Position des Tiefsttonlautsprechers) (Seite 23) Zum Auswählen der Position des Tiefsttonlautsprechers: „NEAR“, „NORMAL“, „FAR“.

LPF FREQ (Frequenz des Niedrigpassfilters) Zum Auswählen der Grenzfrequenz des Tiefsttonlautsprechers: „50Hz“, „60Hz“, „80Hz“, „100Hz“, „120Hz“. LPF SLOP (Steilheit des Niedrigpassfilters) Zum Auswählen der Steilheit des Niedrigpassfilters: „1“, „2“, „3“.

S.WOOFER ^*2 (Tiefsttonlautsprecher)

SW LEVEL (Pegel des

Tiefsttonlautsprechers)

Zum Einstellen der Lautstärke des

Tiefsttonlautsprechers: „+10 dB“ – „0 dB“ – „-10 dB“.

(„ATT“ wird bei der niedrigsten Einstellung angezeigt.)

SW PHASE (Phase des

Tiefsttonlautsprechers)

Zum Auswählen der Phase des

Tiefsttonlautsprechers: „NORM“, „REV“.

SW POS ^*1 (Position des

Tiefsttonlautsprechers)

Zum Auswählen der Position des

Tiefsttonlautsprechers: „NEAR“, „NORMAL“, „FAR“.

LPF FREQ (Frequenz des

Niedrigpassfilters)

Zum Auswählen der Grenzfrequenz des

Tiefsttonlautsprechers: „50Hz“, „60Hz“, „80Hz“, „100Hz“, „120Hz“.

LPF SLOP (Steilheit des

Niedrigpassfilters)

Zum Auswählen der Steilheit des

Niedrigpassfilters (LPF): „1“, „2“, „3“.

HPF (Hochpassfilter)

Zum Auswählen der Grenzfrequenz der

Front- und Hecklautsprecher: „OFF“,

„50Hz“, „60Hz“, „80Hz“, „100Hz“, „120Hz“.

HPF SLOP (Steilheit des

Hochpassfilters)

Zum Auswählen der Steilheit des

Hochpassfilters (HPF) (nur wirksam,

wenn HPF FREQ nicht auf „OFF“

gesetzt ist): „1“, „2“, „3“.

AUX VOL ^*6 (AUX-Lautstärkepegel)

Zum Einstellen der Lautstärke der einzelnen angeschlossenen Zusatzgeräte: „+18 dB“ – „0 dB“ – „-8 dB“.

Wenn Sie die Einstellung hier vornehmen, brauchen Sie die Lautstärke der einzelnen Tonquellen nicht mehr einzustellen.

*1 Wird nicht angezeigt, wenn „SET F/R POS“ auf „OFF“ gesetzt ist.

*2 Wenn als Audioausgang „SUB-OUT“ eingestellt ist (Seite 25).

*3 Wird nicht angezeigt, wenn der Tuner ausgewählt ist.

*4 Wenn der Audioausgang auf „REAR-OUT“ und „SW DIREC“ auf „OFF“ gesetzt ist.

*5 Wenn der Audioausgang auf „REAR-OUT“ und „RBE MODE“ auf „OFF“ gesetzt ist.

*6 Wenn AUX ausgewählt ist.

DISPLAY:

DEMO (Demo-Modus)

Zum Einstellen des Demo-Modus:

„ON“, „OFF“.

DIMMER

Zum Wechseln der Helligkeit im

Display: „ON“, „OFF“.

AUTO SCR* (Automatischer Bildlauf)

Zum Einstellen des automatischen Bildlaufs für lange Informationen: „ON“, „OFF“.

M.DISPLAY (Bewegte Anzeige)

- „SA“: Bewegte Muster und ein Spektrumanalysator werden angezeigt.

- „OFF“: Die bewegte Anzeige wird deaktiviert.

Verwenden gesondert erhältlicher Geräte

Zusätzliche Audiogeräte

Wenn Sie ein gesondert erhältliches tragbares Audiogerät an die AUX-Eingangsbuchse (Stereominibuchse) am Gerät anschließen und dann einfach die Tonquelle auswählen, können Sie den Ton über die Lautsprecher des Fahrzeugs wiedergeben lassen.

Anschließen eines tragbaren Audiogeräts

1. Schalten Sie das tragbare Audiogerät aus. 2. Drehen Sie die Lautstärke an diesem Gerät herunter. 3. Schließen Sie das tragbare Audiogerät über ein Verbindungskabel (nicht mitgeliefert)* an dieses Gerät an.

* Verwenden Sie unbedingt einen geraden Stecker.

Einstellen des Lautstärkepegels

Stellen Sie unbedingt vor der Wiedergabe die Lautstärke der einzelnen angeschlossenen Audiogeräte ein.

1. Drehen Sie die Lautstärke an diesem Gerät herunter. 2. Drücken Sie SOURCE/OFF so oft, bis „AUX“ erscheint. 3. Starten Sie die Wiedergabe am tragbaren Audiogerät mit gemäßigter Lautstärke. 4. Stellen Sie die gewohnte Hörlautstärke an diesem Gerät ein. 5. Stellen Sie den Eingangspegel ein (Seite 27).

Weitere Informationen

Sicherheitsmaßnahmen

• Lassen Sie das Gerät vor dem Betrieb abkühlen, wenn das Auto in direkter Sonne geparkt war.
• Lassen Sie die Frontplatte oder Audiogeräte, die Sie ins Fahrzeug mitgebracht haben, nicht darin liegen. Andernfalls kann es aufgrund hoher Temperaturen durch direkte Sonneneinstrahlung zu Fehlfunktionen kommen. • Die Motorantenne wird automatisch ausgefahren.

Feuchtigkeitskondensation

Sollte sich im Inneren des Geräts Feuchtigkeit niederschlagen, nehmen Sie die CD heraus und warten Sie etwa eine Stunde, bis die Feuchtigkeit verdunstet ist. Andernfalls funktioniert das Gerät nicht einwandfrei.

So bewahren Sie die hohe Tonqualität

Achten Sie darauf, dass keine Flüssigkeiten auf das Gerät oder die CDs gelangen.

Hinweise zu CDs

• Setzen Sie CDs weder direktem Sonnenlicht noch Wärmequellen wie zum Beispiel Warmluftauslässen aus. Lassen Sie sie auch nicht in einem in der Sonne geparkten Auto liegen.
• Reinigen Sie CDs vor dem Abspielen mit einem Reinigungstuch. Wischen Sie dabei von der Mitte nach außen. Verwenden Sie keine Lösungsmittel wie Benzin oder

Verdünner und keine handelsüblichen Reinigungsmittel.

- Dieses Gerät ist auf die Wiedergabe von CDs ausgelegt, die dem Compact Disc-Standard (CD) entsprechen. DualDiscs und manche Musik-CDs mit Urheberrechtsschutzcodierung entsprechen nicht dem Compact Disc-Standard (CD) und können daher mit diesem Gerät nicht wiedergegeben werden.

- Auf diesem Gerät NICHT abspielbare CDs

• CDs mit Etiketten, Aufklebern, Klebeband oder aufgeklebtem Papier. Wenn Sie solche CDs verwenden, kann es zu einer Fehlfunktion kommen oder die CD kann beschädigt werden.
• CDs mit außergewöhnlichen Formen (z. B. herzförmige, quadratische oder sternförmige CDs). Falls Sie es doch versuchen, kann das Gerät beschädigt werden.
• 8-cm-CDs.

Hinweise zu CD-Rs/CD-RWs

• Höchstzahl an: (nur CD-Rs/CD-RWs) - Ordnern (Alben): 150 (einschließlich Stammordner) - Dateien (Titeln) und Ordnern: 300 (gegebenenfalls weniger als 300, wenn die Ordner-/Dateinamen viele Zeichen enthalten) - anzeigbaren Zeichen für einen Ordner-/Dateinamen: 32 (Joliet)/64 (Romeo) - Wenn eine Multisession-CD mit einer CD-DA-Session beginnt, wird sie als CD-DA erkannt und andere Sessions werden nicht wiedergegeben.

- Auf diesem Gerät NICHT abspielbare CDs

• CD-Rs/CD-RWs mit schlechter Aufnahmequalität.
• CD-Rs/CD-RWs, die mit einem inkompatiblen Aufnahmegerät bespielt wurden.
• CD-Rs/CD-RWs, die nicht richtig abgeschlossen wurden.
• CD-Rs/CD-RWs, die nicht im Musik-CD-Format oder im MP3-Format (ISO9660 Level 1/Level 2, Joliet/Romeo oder Multisession) bespielt wurden.

Wiedergabereihenfolge von MP3-/WMA-/AAC-Dateien

Der iPod

- Folgende iPod-Modelle können angeschlossen werden. Aktualisieren Sie Ihr iPod-Modell vor dem Gebrauch anhand der neuesten Software.

Made for

• iPod touch (4. Generation)
• iPod touch (3. Generation)
• iPod touch (2. Generation)
• iPod classic
• iPod nano (6. Generation)
• iPod nano (5. Generation)
• iPod nano (4. Generation)
• iPod nano (3. Generation)
• iPod nano (2. Generation)
• iPod nano (1. Generation)*
• iPhone 4 S
• iPhone 4
• iPhone 3 GS
• iPhone 3 G

* Die direkte Steuerung steht bei einem iPod nano (1. Generation) nicht zur Verfügung.

- „Made for iPod“ bzw. „Made for iPhone“ bedeutet, dass elektronisches Zubehör speziell für den Anschluss an einen iPod bzw. ein iPhone konzipiert und vom Entwickler entsprechend den Leistungsstandards von Apple getestet wurde. Apple übernimmt keine Garantie für die Funktionsfähigkeit dieses Geräts bzw. die Einhaltung von Sicherheitsstandards. Bitte beachten Sie, dass die Verwendung dieses Zubehörs mit einem iPod oder iPhone die Qualität der Funkverbindung beeinträchtigen kann.

Sollten an Ihrem Gerät Probleme auftreten oder sollten Sie Fragen haben, auf die in dieser Anleitung nicht eingegangen wird, wenden Sie sich bitte an Ihren Sony-Händler.

Wartung

Austauschen der Lithiumbatterie der Fernbedienung

Wenn die Batterie schwächer wird, verkürzt sich die Reichweite der Fernbedienung. Tauschen Sie die Batterie gegen eine neue CR2025-Lithiumbatterie aus. Bei Verwendung einer anderen Batterie besteht Feuer- oder Explosionsgefahr.

Hinweise zur Lithiumbatterie

• Bewahren Sie die Lithiumbatterie außerhalb der Reichweite von Kindern auf. Sollte eine Lithiumbatterie verschluckt werden, ist umgehend ein Arzt aufzusuchen.
• Wischen Sie die Batterie mit einem trockenen Tuch ab, um einen guten Kontakt zwischen den Batteriepolen und -anschlüssen sicherzustellen.
• Achten Sie beim Einlegen der Batterie auf die richtige Polarität.
• Halten Sie die Batterie nicht mit einer Metallpinzette. Dies könnte zu einem Kurzschluss führen.

VORSICHT

Die Batterie kann bei falscher Handhabung explodieren! Auf keinen Fall darf sie aufgeladen, auseinandergenommen oder ins Feuer geworfen werden.

Entsorgungshinweis: Bitte werfen Sie nur entladene Batterien in die Sammelboxen beim Handel oder den Kommunen. Entladen sind Batterien in der Regel dann, wenn das Gerät abschaltet und signalisiert „Batterie leer“ oder nach längerer Gebrauchsdauer der Batterien „nicht mehr einwandfrei funktioniert“. Um sicherzugehen, kleben Sie die Batteriepole z.B. mit einem Klebestreifen ab oder geben Sie die Batterien einzeln in einen Plastikbeutel.

Reinigen der Anschlüsse

Das Gerät funktioniert möglicherweise nicht ordnungsgemäß, wenn die Anschlüsse zwischen dem Gerät und der Frontplatte verschmutzt sind. Um dies zu vermeiden, nehmen Sie die Frontplatte ab (Seite 6) und reinigen Sie die Anschlüsse mit einem Wattestäbchen. Drücken Sie dabei nicht zu fest auf die Anschlüsse. Andernfalls können sie beschädigt werden.

• Schalten Sie aus Sicherheitsgründen vor dem Reinigen der Anschlüsse die Zündung aus und ziehen Sie den Schlüssel aus dem Zündschloss.
• Berühren Sie die Anschlüsse unter keinen Umständen direkt mit den Händen oder einem Metallgegenstand.

Technische Daten

Tuner

DAB/DAB+/DMB-R

Empfangsbereich: 174,928 - 239,200 MHz

Nutzbare Empfindlichkeit: -97 dBm

Antennenanschluss:

Anschluss für Außenantenne

FM (UKW)

Empfangsbereich: 87,5 - 108,0 MHz

Antennenanschluss:

Anschluss für Außenantenne

Zwischenfrequenz: 25 kHz

Nutzbare Empfindlichkeit: 8 dBf

Trennschärfe: 75 dB bei 400 kHz

Signal-Rauschabstand: 80 dB (stereo)

Kanaltrennung: 50 dB bei 1 kHz

Frequenzgang: 20 - 15.000 Hz

MW/LW

Empfangsbereich:

MW: 531 - 1.602 kHz

LW: 153 - 279 kHz

Antennenanschluss:

Anschluss für Außenantenne

Zwischenfrequenz:

9.124,5 kHz oder 9.115,5 kHz/4,5 kHz

Empfindlichkeit: MW: 26 μV, LW: 45 μV

CD-Player

Signal-Rauschabstand: 120 dB

Frequenzgang: 10 - 20.000 Hz

Gleichlaufschwankungen:

Unterhalb der Messgrenze

USB-Player

Schnittstelle: USB (Full-Speed)

Maximale Stromstärke: 1 A

Endverstärker

Ausgänge: Lautsprecherausgänge

Lautsprecherimpedanz: 4 - 8 Ohm

Maximale Ausgangsleistung: 52 W × 4 (an 4 Ohm)

Allgemeines

Ausgänge:

Audioausgänge (vorne, hinten/

Tiefsttonlautsprecher umschaltbar)

Steueranschluss für Motorantenne/

Endverstärker (REM OUT)

Eingänge:

Fernbedienungseingang

DAB-Antenneneingang

FM/MW/LW-Antenneneingang

AUX-Eingangsbuchse (Stereominibuchse)

USB-Anschluss

Betriebsspannung: 12 V Gleichstrom, Autobatterie (negative Erdung)

Abmessungen: ca. 178 × 50 × 177 mm (B/H/T)

Einbaumaße: ca. 182 × 53 × 160 mm (B/H/T)

Gewicht: ca. 1,2 kg

Mitgeliefertes Zubehör:

Fernbedienung: RM-X211

DAB-Antenne (nur CDX-DAB500A)

Montageteile und Anschlusszubehör (1 Satz)

Sonderzubehör/gesondert erhältliche Geräte:

USB-Verbindungskabel für iPod: RC-100IP

Ihr Händler führt unter Umständen nicht alle der oben genannten Zubehörteile. Fragen Sie Ihren Händler nach ausführlichen Informationen.

Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

Störungsbehebung

Anhand der folgenden Checkliste können Sie die meisten Probleme, die möglicherweise an Ihrem Gerät auftreten, selbst beheben.

Bevor Sie die folgende Checkliste durchgehen, überprüfen Sie bitte zunächst, ob Sie das Gerät richtig angeschlossen und bedient haben.

Einzelheiten zum Gebrauch der Sicherung und zum Abnehmen des Geräts vom Armaturenbrett finden Sie in der mit diesem Gerät gelieferten Installations-/

Anschlussanleitung.

Wenn das Problem sich nicht beheben lässt, besuchen Sie die Support-Website, die auf der hinteren Umschlagseite angegeben ist.

Allgemeines

Das Gerät wird nicht mit Strom versorgt.

→ Prüfen Sie die Verbindung oder Sicherung.

→ Wenn Sie das Gerät ausschalten und die Anzeige ausgeblendet ist, können Sie es nicht mit der Fernbedienung bedienen.

– Schalten Sie das Gerät ein.

Die Motorantenne wird nicht ausgefahren.

→ Die Motorantenne hat kein Relaiskästchen.

Es ist kein Ton zu hören.

→ Die Funktion zum Dämpfen des Tons (ATT) ist aktiviert. → Der Fader-Regler „FADER“ ist nicht für ein 2-Lautsprecher-System eingestellt.

Kein Signalton ertönt.

→ Der Signalton ist deaktiviert (Seite 25). → Ein gesondert erhältlicher Endverstärker ist angeschlossen und Sie verwenden nicht den integrierten Verstärker.

Der Speicherinhalt wurde gelöscht.

→ Das Stromversorgungskabel wurde gelöst, die Verbindung zur Batterie besteht nicht mehr oder das Kabel bzw. die Batterie ist falsch angeschlossen. → Das Gerät wurde zurückgesetzt. - Speichern Sie die Einstellungen erneut.

Gespeicherte Sender und die korrekte Uhrzeit werden gelöscht.

Die Sicherung ist durchgebrannt.

Störgeräusche sind zu hören, wenn der Zündschlüssel gedreht wird.

→ Die Leitungen sind nicht korrekt an den Stromanschluss für Zubehörgeräte angeschlossen.

Das Gerät wechselt während der Wiedergabe bzw. des Radioempfangs in den Demo-Modus.

→ Wenn „DEMO-ON“ eingestellt ist und 5 Minuten lang keine Funktion ausgeführt wird, wechselt das Gerät in den Demo-Modus. – Stellen Sie „DEMO-OFF“ ein (Seite 5).

Die Anzeige wird ausgeblendet bzw. erscheint nicht im Display.

→ Der Dimmer ist auf „DIM-ON“ eingestellt (Seite 27). → Die Anzeige wird ausgeblendet, wenn Sie SOURCE/OFF gedrückt halten. - Drücken Sie SOURCE/OFF am Gerät erneut, bis die Anzeige eingeblendet wird. → Die Anschlüsse sind verschmutzt (Seite 31).

Die Abschaltautomatik (Auto Off) funktioniert nicht.

→ Das Gerät ist eingeschaltet. Die Abschaltautomatik (Auto Off) wird nach dem Ausschalten des Geräts aktiviert.

– Schalten Sie das Gerät aus.

Die Funktionstasten funktionieren nicht. Die CD lässt sich nicht auswerfen.

→ Drücken Sie DSPL und (BACK)/MODE länger als 2 Sekunden. Der Speicherinhalt wird gelöscht. Setzen Sie das Gerät aus Sicherheitsgründen nicht beim Fahren zurück.

Radioempfang

Sender lassen sich nicht empfangen. Der Ton ist stark gestört.

→ Die Verbindung wurde nicht richtig hergestellt. - Prüfen Sie die Verbindung der Autoantenne. - Wenn die Motorantenne nicht automatisch ausgefahren wird, prüfen Sie die Verbindung der Motorantennen-Steuerleitung. → Unter „NO SERVICE“ (Seite 35) finden Sie weitere Informationen, wenn sich das DAB-Signal nicht empfangen lässt.

Gespeicherte Sender lassen sich nicht einstellen.

→ Speichern Sie den/die Sender unter der korrekten Frequenz ab. → Das Sendesignal ist zu schwach.

Der automatische Sendersuchlauf funktioniert nicht.

→ Das Sendesignal ist zu schwach. - Stellen Sie die Sender manuell ein.

RDS

Der Sendersuchlauf (SEEK) startet nach ein paar Sekunden Radioempfang.

→ Der Sender ist kein Verkehrsfunksender (TP) oder die Sendesignale sind zu schwach. - Deaktivieren Sie TA (Seite 13).

Es sind keine Verkehrsdurchsagen zu hören.

→ Aktivieren Sie TA (Seite 13). → Der Sender sendet keine Verkehrsdurchsagen, obwohl es sich um einen Verkehrsfunksender (TP) handelt. - Stellen Sie einen anderen Sender ein.

Bei der PTY-Funktion wird „----“ angezeigt.

→ Der aktuelle Sender ist kein RDS-Sender. → Es wurden keine RDS-Daten empfangen. → Der Sender gibt den Programmtyp nicht an.

Der Programmdienstname blinkt.

→ Für den aktuellen Sender gibt es keine Alternativfrequenz.

- Drücken Sie SEEK +/-, solange der Programmdienstname blinkt. „PI SEEK“ wird angezeigt und das Gerät beginnt dann mit der Suche nach einer Frequenz mit denselben PI-Daten (Programmkennung).

CD-Wiedergabe

Es lässt sich keine CD einlegen.

→ Es ist bereits eine andere CD eingelegt. → Die CD wurde mit Gewalt falsch herum oder falsch eingelegt.

Die CD lässt sich nicht abspielen.

→ Die CD ist beschädigt oder verschmutzt. → Die CD-R/CD-RW ist nicht als Audio-CD konzipiert (Seite 29).

MP3-/WMA-/AAC-Dateien können nicht wiedergegeben werden.

→ Die CD ist nicht mit dem MP3-/WMA-/AAC-Format bzw. der Version kompatibel. Einzelheiten zu abspielbaren CDs und den Formaten finden Sie auf der Support-Website.

Es dauert länger, bis die Wiedergabe von MP3-/WMA-/AAC-Dateien beginnt.

→ Bei folgenden CDs dauert es länger, bis die Wiedergabe beginnt:

• CDs mit einer komplizierten Datei-/Ordnerstruktur.
• Multisession-CDs.
• CDs, zu denen noch Daten hinzugefügt werden können.

Im Display angezeigte Informationen laufen nicht automatisch durch.

→ Bei CDs mit sehr vielen Textinformationen laufen diese im Display möglicherweise nicht durch. → „AUTO SCR“ ist auf „OFF“ gesetzt. - Stellen Sie „A.SCRL-ON“ ein (Seite 27). - Halten Sie (DSPL) (SCRL) gedrückt.

Tonsprünge treten auf.

→ Das Gerät ist nicht richtig installiert. - Installieren Sie das Gerät in einem Winkel von unter 45° an einem stabilen Teil des Fahrzeugs. → Die CD ist beschädigt oder verschmutzt.

USB-Wiedergabe

Sie können über einen USB-Hub nichts wiedergeben lassen.

→ Dieses Gerät kann keine USB-Geräte erkennen, die über einen USB-Hub angeschlossen sind.

Die Wiedergabe ist nicht möglich.

→ Das USB-Gerät funktioniert nicht. – Schließen Sie es erneut an.

Es dauert länger, bis an einem USB-Gerät die Wiedergabe beginnt.

→ Die Dateien auf dem USB-Gerät befinden sich in einer komplizierten Datei-/Ordnerstruktur.

Der Ton setzt aus.

→ Bei einer hohen Bitrate von über 320 Kbps kommt es möglicherweise zu Tonaussetzern.

Fehleranzeigen/Meldungen

CHECKING

→ Das Gerät überprüft die Verbindung mit einem USB-Gerät.

- Warten Sie, bis das Überprüfen der Verbindung beendet ist.

ERROR

→ Die CD ist verschmutzt oder falsch herum eingelegt. – Reinigen Sie die CD bzw. legen Sie sie korrekt ein. → Eine leere CD wurde eingelegt. → Die CD kann aufgrund eines Problems nicht wiedergegeben werden. – Legen Sie eine andere CD ein. → Das USB-Gerät wurde nicht automatisch erkannt. – Schließen Sie es erneut an. → Drücken Sie ▲, um die CD herauszunehmen.

FAILURE

→ Die Lautsprecher-/Verstärkeranschlüsse sind nicht korrekt.

- Schlagen Sie in der Installations- und Anschlussanleitung zum jeweiligen Modell nach, wie die Anschlüsse korrekt vorgenommen werden müssen.

HUB NO SUPRT (Hubs nicht unterstützt)

→ Ein USB-Hub wird von diesem Gerät nicht unterstützt.

NO AF (Keine Alternativfrequenzen)

→ Für den aktuellen Sender gibt es keine Alternativfrequenz.

- Drücken Sie SEEK +/-, solange der Programmdienstname blinkt. Das Gerät beginnt dann mit der Suche nach einer Frequenz mit denselben PI-Daten (Programmkennung). „PI SEEK“ wird angezeigt.

NO DATA

→ Für den aktuellen DAB-Dienst gibt es keinen Programmtyp.

- Drücken Sie (BACK).

NO DEV (Kein Gerät)

→ „USB“ wurde als Tonquelle ausgewählt, aber es ist kein USB-Gerät angeschlossen. Ein USB-Gerät oder ein USB-Kabel wurde während der Wiedergabe von diesem Gerät getrennt.

- Schließen Sie unbedingt USB-Gerät und USB-Kabel an.

NO INFO (Keine Informationen)

→ Für den aktuellen DAB-Dienst gibt es keine Namensinformationen.

NO MUSIC

→ Die CD bzw. das USB-Gerät enthält keine Musikdateien.

- Legen Sie eine Musik-CD in dieses Gerät ein.

- Schließen Sie ein USB-Gerät an, das eine Musikdatei enthält.

NO NAME

→ Für den Titel gibt es keinen CD-, Album-, Interpreten- bzw. Titelnamen.

→ Für den aktuellen DAB-Dienst gibt es keinen Ensemble-/Dienstnamen.

NO SERVICE

DAB-Signale werden nicht empfangen.

→ Führen Sie einen automatischen Suchlauf aus (Seite 11). → Prüfen Sie die Verbindung der DAB-Antenne. → Vergewissern Sie sich, dass „ANT-PWR“ auf „ON“ gesetzt ist (Seite 25).

NO TP

→ Das Gerät sucht weiter nach verfügbaren Verkehrsfunksendern (TP).

NOT FOUND

→ Bei der alphabetischen Suche gibt es kein Element, das mit dem ausgewählten Buchstaben anfängt.

OFFSET

→ Es liegt möglicherweise eine interne Fehlfunktion vor.

- Überprüfen Sie die Verbindungen. Wenn die Fehleranzeige weiterhin im Display angezeigt wird, wenden Sie sich an einen Sony-Händler.

OVERLOAD

→ Das USB-Gerät ist überlastet.

• Trennen Sie das USB-Gerät von diesem Gerät und wechseln Sie mit SOURCE/OFF die Tonquelle.
• Zeigt an, dass das USB-Gerät nicht einwandfrei funktioniert oder dass ein nicht unterstütztes Gerät angeschlossen ist.

PUSH EJT (Auswurftaste drücken)

→ Die CD lässt sich nicht auswerfen.

- Drücken Sie ▲ (Auswerfen).

READ

→ Das Gerät liest gerade alle Titel- und Albuminformationen von der CD ein.

- Bitte warten Sie, bis das Einlesen abgeschlossen ist. Die Wiedergabe beginnt danach automatisch. Je nach CD-Struktur kann das Einlesen länger als eine Minute dauern.

RECEIVING

→ Der DAB-Frequenzbereich ist ausgewählt und das Gerät wartet auf den Empfang eines Dienstes.

USB NO SUPRT (USB nicht unterstützt)

→ Das angeschlossene USB-Gerät wird nicht unterstützt. – Einzelheiten zur Kompatibilität Ihres USB-Geräts finden Sie auf der Support-Website.

"LLLL" 7707 d

→ Sie sind beim Rückwärts- oder Vorwärtssuchen am Anfang bzw. Ende der CD angelangt und können nicht weitersuchen.

“一”

→ Das Zeichen kann mit diesem Gerät nicht angezeigt werden.

Wenn sich das Problem mit diesen Abhilfemaßnahmen nicht beheben lässt, wenden Sie sich an einen Sony-Händler. Wenn Sie das Gerät aufgrund einer Störung bei der CD-Wiedergabe zur Reparatur bringen, bringen Sie bitte auch die CD mit, die eingelegt war, als das Problem zum ersten Mal auftrat.

e r " "
