Flat'Line 7451 - Dunstabzugshaube NOVY - Kostenlose Bedienungsanleitung

Produkttyp	Dekorative Wandhaube
Marke	Novy
Modell	Flat'Line 7451
Breite	90 cm
Tiefe	50 cm
Höhe (min - max)	50 - 120 cm
Nettogewicht	15 kg
Stromversorgung	230 V ~ 50 Hz
Maximale Abluftleistung	650 m³/h
Maximaler Geräuschpegel	65 dB(A)
Anzahl Geschwindigkeitsstufen	4
Bedienungsart	Touch-Bedienung
Beleuchtungsart	LED
Anzahl Lampen	2
Filtertyp	Waschbarer Aluminium-Fettfilter
Filter-Sättigungsanzeige	Ja (Leuchtanzeige)
Abluftart	Abluft über Rohr (Umluft mit Aktivkohlekit möglich)
Rohrdurchmesser	150 mm
Energieeffizienzklasse	A+
Minimale Installationshöhe über dem Kochfeld	65 cm (elektrisch) / 75 cm (Gas)
Wartung - Filterreinigung	Geschirrspülerreinigung jeden Monat
Wartung - Außenreinigung	Weiches Tuch und mildes Reinigungsmittel
Sicherheit - Automatische Abschaltung	Ja (integrierter Timer)
Reparierbarkeit - Reparaturindex	8,5 / 10
Verfügbare Ersatzteile	Filter, Lampen, Motor, Elektronikplatine

Häufig gestellte Fragen - Flat'Line 7451 NOVY

Wie installiere ich die Dunstabzugshaube Flat'Line 7451?

Die Installation sollte von einem qualifizierten Fachmann durchgeführt werden. Beachten Sie die Mindestabstände zum Kochfeld: 65 cm bei Elektrokochfeld, 75 cm bei Gas. Verwenden Sie das mitgelieferte Montagematerial und stellen Sie sicher, dass die Wand das Gewicht tragen kann.

Wie reinige ich die Fettfilter?

Die Aluminium-Fettfilter sind spülmaschinenfest oder können von Hand mit mildem Reinigungsmittel gewaschen werden. Reinigen Sie sie monatlich oder sobald die Sättigungsanzeige leuchtet. Trocknen Sie sie vollständig, bevor Sie sie wieder einsetzen.

Wie ersetze ich die LED-Lampen?

Die LED-Lampen Ihrer Dunstabzugshaube sind langlebig. Wenn ein Austausch nötig ist, bestellen Sie Novy-Ersatzlampen. Schalten Sie die Haube aus, entfernen Sie die defekte Lampe und setzen Sie eine neue ein.

Warum ist meine Dunstabzugshaube lauter als gewöhnlich?

Ein ungewöhnliches Geräusch kann von einem verstopften Fettfilter, einem blockierten Abluftrohr oder einem verschmutzten Motor kommen. Reinigen Sie die Filter und überprüfen Sie das Rohr. Wenn das Geräusch anhält, wenden Sie sich an den Kundendienst.

Kann ich die Dunstabzugshaube im Umluftbetrieb verwenden?

Ja, die Dunstabzugshaube Flat'Line 7451 kann mit einem Aktivkohlefilter-Kit (separat erhältlich) im Umluftmodus betrieben werden. Installieren Sie das Kit gemäß Anleitung und tauschen Sie die Aktivkohlefilter alle 6 Monate aus.

Wie stelle ich den Timer für die automatische Abschaltung ein?

Drücken Sie die Timer-Taste (Uhr) um die verzögerte Abschaltung zu aktivieren. Die Haube schaltet sich nach 10 Minuten automatisch aus (je nach Modell). Beachten Sie die Bedienungsanleitung für die genauen Einstellungen.

Was ist die maximale Abluftleistung?

Die Dunstabzugshaube Flat'Line 7451 bietet eine maximale Abluftleistung von 650 m³/h, ideal für mittlere bis große Küchen.

Wie erkenne ich, ob der Aktivkohlefilter gewechselt werden muss?

Im Umluftbetrieb ersetzen Sie den Aktivkohlefilter alle 6 Monate oder sobald Sie eine verminderte Leistung bemerken. Manche Modelle haben eine Sättigungsanzeige, andernfalls notieren Sie das Installationsdatum.

Was tun, wenn die Tasten nicht mehr reagieren?

Überprüfen Sie zunächst die Stromversorgung. Reagieren die Tasten nicht, unterbrechen Sie für 10 Sekunden die Stromzufuhr und schalten Sie wieder ein. Besteht das Problem weiter, wenden Sie sich an den Novy-Kundendienst.

Wo finde ich Ersatzteile für diese Dunstabzugshaube?

Ersatzteile (Filter, Lampen, Motor, Elektronikplatine) sind bei autorisierten Novy-Händlern oder auf der offiziellen Website erhältlich. Verwenden Sie die Modellreferenz, um die richtigen Teile zu bestellen.

BEDIENUNGSANLEITUNG Flat'Line 7451 NOVY

Die AG NOVY behalt sich das Recht vor, zu jeder Zeit und ohne Vorbehalt, die Konstruktion und die Preise ihrer Produkte zu ändern.

NOVY nv

Noordlaan 6

B - 8520 KUURNE

Tel. [phone] - Fax [phone]

E-mail : [e-mail]

http://www.novy.be

D 7451/6 Flat'line INOX - EDELSTAHL 100 cm

D 7454 Flat'line GREY

D 7490 Karat INOX - EDELSTAHL 120

D 7241 Pro'line INOX - EDELSTAHL 100 cm

D 7251 Pro'line INOX - EDELSTAHL 120 cm

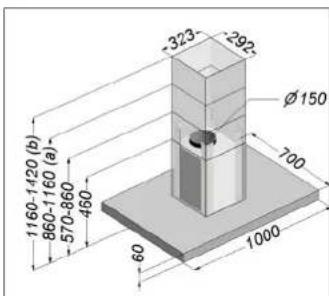

12. MAßZEICHNUNG

D 7451/D 7454

D 7490

D 7241

D 7251
(a) oder (b) Mit Verlängerung (zusatz)

GEBRUIKSAANWIJZING

1. ALGEMEEN

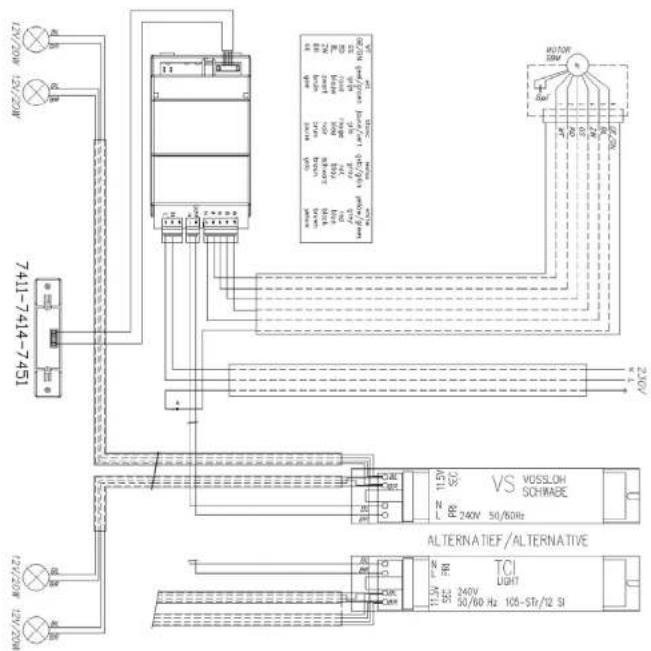

11. ELEKTRISCHER SCHALTPLAN

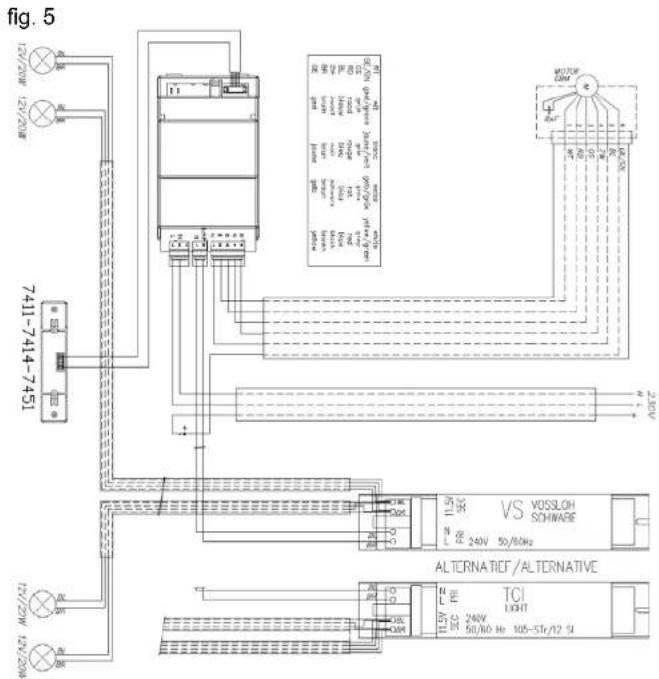

FIG. 5

10. ERSATZ DER LAMPEN

Die 2 Seitegläsern können ausgeklipst werden An beide Seiten befinden sich ein Beleuchtungsteil mit darein 2 Halogen Lampen von 20W. Um diese zu ändern sollen Sie das Beleuchtungsteil ausschrauben.

Entfernen von das Beleuchtungsteil:

• Ziehen Sie die Edelstahlen Unterplatte nacht unten mit beide Hände am Ende.
• Entfernen sie die 2 Schrauben innen das Beleuchtungsteil durch eine Schraubenzieher
• Das Beleuchtungsteil schieben Sie vorsicht weg in Richtung von die Filter

Ersatz von die Lampen:

• Entfernen Sie die Schwarze Lampenhalter (mit Faden) von die Lampenfassung
• Drucken Sie die Feder (den die Lampe festhelt) zusammen mit der Zeichefinger und Daumen und ziehen Sie diese aus die Einsparung
• Sie können nun die Lampe ausnehmen und ein neue Lampe montieren
• Montieren Sie die Feder zurück in die Einsparung
• Montieren Sie die Lampenhalter zurück auf die Lampe

Montieren Sie das Beleuchtungsteil vorsicht zurück im Platz und achten Sie darauf dass diese gut im Einsparung passt. Schrauben Sie das Beleuchtungsteil fest und machen Sie der Unterplatte zu.

Die Haube hat 4 Halogen Lampen von 12 V/20 W/∅35/GU4/38°. Gesammtverbrauch, Beleuchtung einbegriffen, ist 380 Watt.

4. ELEKTRISCHE AANSLUITING

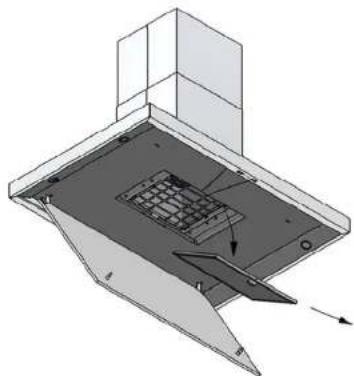

Je nach Benutzungsdauer, aber mindestens alle 2 Wochen, soll die Fettfilter herausgenommen und gereinigt werden. Dazu die edelstahlen Unterplatte nach unten ziehen, dann die Fettfilter an dem dafür vorgesehenen Griff herausziehen.

FIG. 4

Die Filter in kochendem Wasser mit fettlösenden Reinigungsmitteln säubern. Nach der Reinigung die Filter abtropfen und trocknen lassen. Zur Reinigung keinen Stahlwollschwamm verwenden. Sie konnten die Filter auch in die Geschirrspülmaschine reinigen.

Die Außenseite reinigen Sie mit einem feuchten Tuch und Detergent untd mit NOVY Inoxcleaner (906060). 7454: lackierte Teile nicht reinigen mit NOVY Inoxcleaner. Nicht reinigen mit aggressiven und chlorhaltende Produkte. Bleichwasser ist auch sehr schädlich für Edelstahl.

dergelijke. Een verminderung van diameter, enkele bochten of een Beim gleichzeitigen Gebrauch der Haube mit Geräte, welche nicht elektrisch arbeiten, darf der Unterdruck im Zimmer nicht grösser sein als 4 Pa (= 0,04 mBar).

fig. 2

8. SICHERHEIT

Um die beste Wirkung zu erzielen, empfiehlt es sich wie folgt zu verfahren:

* Der Anschluß darf nur an einen Abluftkamin, an den keine anderen Heizgeräte angeschlossen sind, erfolgen.

* Sorgen Sie dafür, daß zwischen der Unterseite der Dunstabzugshaube und der Kochstelle minimum 65 cm frei ist.

* Kontrollieren Sie die Angaben auf dem Typenschild.

* Setzen Sie Kochöpfe oder Bratpfannen mit aufwallenden Dampfen so auf das Kochfeld, daß diese unter der Absaugfläche kommen.

* Vermeiden Sie Zugerscheinungen zwischen Kochfeld und Absaugfläche.

* Sollten Ihre Fenster und Türen in der Küche besonders dicht schließen, öffnen Sie diese beim Betrieb der Dunstabzugshaube ein wenig, damit die angesaugte verbrauchte Luft durch Frischluft wieder ersetzt wird und kein Unterdrück in der Küche entsteht.

* Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und Feuerstätten darf im Auf Aufstellraum der Feuerstätte der Unterdruck nicht größer als 4 Pa (=0,04 mBar).

* Nicht flambieren unter der Absaugfläche, und fritieren nur unten Aufsicht.

Bei Verwendung eines Abluftrohres kann die Wandaustrittsklappe NOVY D 906.178 VK 20 eingebaut werden.

7. LUFTZUFUHR

Beim Gebrauch der Dunstabzugshaube muss in jedem Fall eine Luftzufuhröffnung im Zimmer verfügbar sein wodurch frische Luft herangeführt werden kann.

Wie gross Ihre Küche oder offene Küche auch ist, man kann nur die Menge Luft absaugen wie herangeführt wird.

Eine zu kleine oder keine Luftzufuhröffnung gibt eine wichtige Abnahme der Absaugkapazität und verursacht ein grössere Lautstärke.

Wenn es zu wenig Luftzufuhr gibt dann kann ein Luftzurückstau entstehen in anderen Abluftkanalen, wie z.B. via den Luftabfluss des offenen Kamins oder anderen Heizgeräten.

Für frische Luftzufuhr, bitte ein Fenster oder Innentür öffnen oder einen Zufuhrrost anbringen.

3. MONTAGE 9. ONDERHOUD EN VERVANGING VAN DE FILTERS (Siehe eingeschlossenes Montageblatt)

4. ELEKTRISCHER ANSCHLUß

Für den elektrischen Anschluß hat das Gerät einem Schutzkontakt-Stekker. Bauseits muß hierfür eine vorschriftmäßig installierte Schutzkontakt-Steckdose für Wechselstrom vorhanden sein. (Siehe auch die Angaben auf dem Typenschild) Die Steckdose muß sichtbar und gut erreichbar montiert sein.

5. WIRKUNG

Die Dunstabzugshaube ist mit einem leistungstarken Abluftgebläse von 1080 m ³ /S und einem Novy Gerauschdämpfer ausgestattet. Die Dunstabzugshaube hat 1 Auslaß nach oben von ∅ 150 mm. Die Dunstabzugshaube arbeitet nach dem Prinzip der Randabsaugung, was einerseits eine Absaugung auf der ganzen Fläche gewährleistet und andererseits ergibt sich dadurch an den Rändern eine Maximalabsaugung, wodurch die gute Leistung dieser Haube erreicht wird.

Der Dunst wird wirkungsvoll entfernt durch: De filter kan als volgt gereinigd worden : a) In de vaatwasmachine.

Einschalten der Dunstabzugshaube am Anfang des Kochens
Ausschalten der Dunstabzugshaube einige Minuten nach dem Ende des Kochens

6. ABFÜHR

Der Anschluß des Abführungskanals ist erfordert. Dafür können Sie der ALU-Folio Klebestreifen D 906.292 benutzen. Verringern Sie die Auslaßsektion nicht durch einen zu kleinen oder zu wenig düchlassenden Mauerrost oder dergleichen. Je minder den Abfluß gebremst wird, desto größer ist der Debit und also auch der Nutzeffekt Ihrer Dunstabzugshaube.

Taste "1": Ventilator ein- und ausschalten

• Drücken Sie auf Taste "1", der Ventilator wird ausgeschaltet
• wann Taste 1 wieder eingeschaltet wird, dann startet die Haube dieselbe Geschwindigkeit und Beleuchting wie beim Ausschalten

Ausschalten mit Beständigkeit:

• Nach 1 Mahl einddrucken von Taste "1" wird ein Beständigkeit von 10 Minuten gestartet (das Erste LED blinkt und die andere LEDs brennen je nachdem die Geschwindigkeiten activiert sind)
• Taste "1" zwei mal einddrucken, Motor und Beleuchtung werden gleich ausgeschaltet.

Tasten "2" und "3"

Drücken Sie auf die Taste "2", der Ventilator wird in niedrigen Stand eingeschaltet. Drücken Sie auf die Taste "3", der Ventilator wird in höheren Stand eingeschaltet. Diese Haube hat 3 Geschwindigkeiten und eine intensive Geschwindigkeit "Power".

Auf diesem Stand wird die Maximum Geschwindigkeit erreicht.

Drücken Sie auf die Taste "3" bis die rote LED brennt.

Taste "4": Beleuchtung

Drücken Sie auf die Taste "4" um die Beleuchtung ein- und auszuschalten. Die Beleuchtung kann immer gebraucht werden, auch wenn der Ventilator nicht in Wirkung ist.

Wenn die Beleuchtung eingeschaltet ist können Sie die Lichtstärke ändern durch die Taste eingedruckt zu halten.

* Geschwindigkeiten: "5" en "6"

Auf diese LEDs sehen Sie welche Geschwindigkeit aktiv ist.

Ein selbherstellend Thermocontact sorgt dafür dass der Motor ausgeschaltet wird wann er überhitzt. Nach Abkühlung wird der Motor zurück eingeschaltet.

GEBRAUCHSANLEITUNG

1. ALLGEMEINES

Diese Dunstabzugshaube is zur Montage über einem Inselkochfeld bestimmt.

Wegen des beträchtlichen Eigengewichtes dieses Gerätes empfiehlt es sich, die Anbringung von geschultem Personal durchführen lassen. Für Schäden, die durch nicht vorschriftmäßige oder unsachgemäße Anbringung verursacht werden, lehnt der Hersteller jegliche Haftung ab. Falls die NOVY Dunstabzugshaube ohne NOVY Gebläse installiert wird (oder das Gebläse ohne NOVY Haube), entfällt die Garantie.

1. BEDIENUNG


1. der Ventilator einschalten und ausschalten
2. der Ventilator vermindern
3. der Ventilator erhöhen
4. Beleuchtung
5. LED Ventilatorstand

6. LED Power

7. ELEKTRISCH SCHEMA

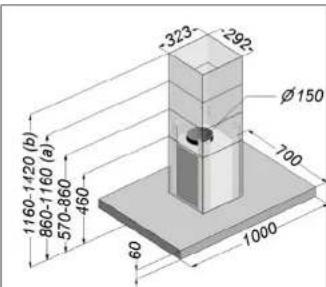

1. AFMETINGEN 11. DIMENSIONS


D 7451/D 7454

D 7490

D 7241
