Produkttyp	5.1-Kanal Blu-ray™-Heimkinosystem
Marke	Samsung
Modell	HT-H5500W
Abmessungen (B x H x T)	430,0 x 55,0 x 224,0 mm
Gewicht (Hauptgerät)	1,90 kg
Stromversorgung	220-240 V AC, 50/60 Hz (siehe Etikett)
Standby-Verbrauch	Ca. 12 W bis 20 W (Schnellstartmodus)
Enthaltene Lautsprecher	5.1 Kanäle: vorne (x2), Center, Surround (x2), Subwoofer
Konnektivität	HDMI (Ausgang), optischer Audioeingang, AUX (Cinch), USB-Anschluss, FM-Antenne, Ethernet, WLAN, Bluetooth, NFC
Unterstützte Disc-Formate	Blu-ray, DVD, CD, CD-R/RW, DVD±R/RW, BD-R/RE
Netzwerkfunktionen	DLNA, Wi-Fi Direct, Screen Mirroring, BD-LIVE, Apps, Opera TV Store
FM-Radio	Ja, mit integrierter FM-Antenne
Bluetooth	Ja, NFC-kompatibel für schnelles Pairing
Audioausgang (Lautsprecher)	Vorne: 165 W x 2 (3 Ω), Center: 170 W (3 Ω), Surround: 165 W x 2 (3 Ω), Subwoofer: 170 W (3 Ω)
Maximale Videoauflösung	1080p (24/60 Hz), 3D-kompatibel
Pflege und Reinigung	Netzstecker ziehen und mit einem weichen, trockenen Tuch abwischen. Keine chemischen Reinigungsmittel verwenden.
Sicherheit	Laserprodukt der Klasse 1; Wasser und Feuchtigkeit fernhalten; Lüftungsöffnungen nicht blockieren.
Enthaltenes Zubehör	Fernbedienung, Batterien, FM-Antenne, Lautsprecherkabel (x6), Netzkabel, Ferritkern, drahtloses Empfangsmodul SWA-6000
Reparierbarkeit	Wenden Sie sich an den Samsung-Kundendienst (Kontaktdaten in der Anleitung) oder ein autorisiertes Servicecenter. Das Gerät nicht selbst öffnen.
Allgemeine Informationen	Anleitung verfügbar auf notice-facile.com; Produktregistrierung empfohlen auf www.samsung.com/register

Häufig gestellte Fragen - HT-H5500W SAMSUNG

Wie setze ich das Heimkino auf die Werkseinstellungen zurück?

Legen Sie keine Disc ein, halten Sie die Taste ▶/□ am Gerät länger als 5 Sekunden gedrückt. Die Meldung 'INIT' erscheint und die Standardeinstellungen werden wiederhergestellt. Achtung: Dieser Vorgang löscht alle benutzerdefinierten Einstellungen.

Wie verbinde ich das System mit einem WLAN?

Gehen Sie zu Einstellungen > Netzwerk > Netzwerkeinstellungen. Wählen Sie 'Drahtlos', Ihr Netzwerk und geben Sie das Passwort ein. Sie können auch die WPS-Methode (Taste am Router) für eine vereinfachte Verbindung verwenden.

Wie aktualisiere ich die Software?

Zwei Methoden: Online (über Internet) oder USB (Download von www.samsung.com). Gehen Sie zu Einstellungen > Support > Software-Update und folgen Sie den Anweisungen. Schalten Sie das Gerät während des Updates nicht aus.

Kein Ton aus den Lautsprechern, was tun?

Überprüfen Sie, ob die Lautsprecher richtig angeschlossen sind und die Polarität (+/-) eingehalten wird. Stellen Sie sicher, dass der Quellmodus korrekt ist (z.B. BD/DVD, AUX, D.IN). Versuchen Sie, die Lautstärke zu erhöhen. Testen Sie mit einer anderen Disc oder Quelle. Wenn das Problem weiterhin besteht, setzen Sie das Gerät zurück.

Die Fernbedienung funktioniert nicht, was tun?

Überprüfen Sie die Batterien: Ersetzen Sie sie bei Bedarf. Stellen Sie sicher, dass Sie sich innerhalb von 7 Metern vom Gerät und im Empfangswinkel befinden. Versuchen Sie, den richtigen Modus (TV/BD) mit der entsprechenden Taste auszuwählen. Wenn nichts funktioniert, verwenden Sie die Tasten am Gerät.

Der Player liest die Disc nicht, warum?

Überprüfen Sie, ob die Disc mit der bedruckten Seite nach oben eingelegt ist und kompatibel ist (Blu-ray, DVD, CD). Reinigen Sie die Disc. Überprüfen Sie den Regionalcode (fremde Discs könnten inkompatibel sein). Stellen Sie sicher, dass die Kindersicherung nicht aktiviert ist. Wenn die Disc verkratzt oder beschädigt ist, kann sie möglicherweise nicht gelesen werden.

Wie höre ich FM-Radio?

Schließen Sie die mitgelieferte FM-Antenne an die Buchse FM ANT an. Drücken Sie die Taste FUNCTION, bis der FM-Modus ausgewählt ist. Verwenden Sie die automatischen oder manuellen Suchtasten, um Sender zu finden. Sie können voreingestellte Sender speichern.

Mein Telefon verbindet sich nicht über Bluetooth, wie gehe ich vor?

Aktivieren Sie Bluetooth auf Ihrem Telefon. Drücken Sie am Heimkino FUNCTION, um den Bluetooth-Modus zu wählen. Wenn Ihr Telefon NFC-kompatibel ist, berühren Sie das NFC-Logo am Gerät mit dem Telefon. Andernfalls suchen Sie 'Samsung HT-H5500W' in der Bluetooth-Geräteliste Ihres Telefons und koppeln Sie.

Wie verwende ich die DLNA-Funktion, um Dateien von meinem Computer abzuspielen?

Verbinden Sie das Gerät und den Computer mit demselben Netzwerk. Installieren Sie die Software Samsung PC Share Manager (herunterladbar von www.samsung.com). Konfigurieren Sie die freigegebenen Ordner. Gehen Sie am Heimkino zu Fotos/Videos/Musik und wählen Sie Ihren Computer als Quelle.

Das 3D-Sehen funktioniert nicht, was ist zu überprüfen?

Stellen Sie sicher, dass der Fernseher 3D-kompatibel ist und über ein High-Speed-HDMI-Kabel angeschlossen ist. Tragen Sie aktive 3D-Brillen. Aktivieren Sie den 3D-Modus in den Einstellungen (Anzeige > 3D-Einstellungen). Die Disc muss eine 3D-Blu-ray sein. Halten Sie einen Abstand von mindestens dem 3-fachen der Bildschirmgröße ein.

BEDIENUNGSANLEITUNG HT-H5500W SAMSUNG

Dynamisch bereik instellen

Erleben Sie die Möglichkeiten

Vielen Dank, dass Sie sich für dieses Produkt von Samsung entschieden haben. Wenn Sie einen umfassenderen Service nutzen möchten, registrieren Sie bitte Ihr Produkt unter

www.samsung.com/global/register.

Sicherheitsinformationen

ACHTUNG

STROMSCHLAGGEFAHR! NICHT ÖFFNEN!

ACHTUNG: ZUR VERMEIDUNG VON STROMSCHLÄGEN DARF DIESES GERÄT NICHT GEÖFFNET WERDEN. IM GERÄTEINNEREN BEFINDEN SICH KEINE VOM BENUTZER ZU WARTENDEN TEILE. LASSEN SIE REPARATUREN NUR VON QUALIFIZIERTEM KUNDENDIENSTPERSONAL DURCHFÜHREN.

- Die Schlitze und Öffnungen im Gehäuse und in der Rückwand oder im Boden sind für die Belüftung erforderlich. Um den zuverlässigen Betrieb des Geräts zu gewährleisten und es vor Überhitzung zu schützen, dürfen diese Öffnungen keinesfalls blockiert oder bedeckt werden.

- Stellen Sie das Gerät nicht in abgeschlossene Räume wie z. B. in ein Bücherregal oder einen Einbauschrank. Dieser Einbau ist nur dann zulässig, wenn für ausreichende Belüftung gesorgt wird.

- Außerdem darf das Gerät keinesfalls in der Nähe oder über einem Radiator oder Heizkörper aufgestellt werden, oder an Orten, an denen es direkter Sonneneinstrahlung ausgesetzt ist.

- Stellen Sie keine Behälter (wie z. B. Vasen) mit Wasser auf dieses Gerät. Ausgegossenes Wasser kann zu Brand und Stromschlag führen.

• Setzen Sie das Gerät keinesfalls Regen aus und stellen Sie es nicht in der Nähe von Wasser auf (Badewanne, Küchenspüle, feuchter Keller, Schwimmbecken usw.). Falls das Gerät dennoch Nässe ausgesetzt wurde, trennen Sie es von der Stromversorgung und wenden Sie sich umgehend an Ihren örtlichen Vertreter.
• Für den Betrieb dieses Geräts werden Batterien benötigt. Befolgen Sie die bei Ihnen Vorort geltenden Vorschriften über die Entsorgung von verbrauchten Batterien. Bitte wenden Sie sich bei Fragen zur ordnungsgemäßen Entsorgung an Ihre örtlichen Behörden.
• Überlasten Sie Steckdosen, Verlängerungskabel und Steckerleisten keinesfalls, da dies zu einem Brand oder Stromschlag führen kann.
• Verlegen Sie die Netzkabel so, dass nicht auf sie getreten werden kann oder das keine Gegenstände auf ihnen stehen. Achten Sie besonders auf Kabel im Bereich der Stecker, Steckdosen und den Kabelausgängen am Gerät.
• Zum Schutz des Geräts bei einem Gewitter oder längerem Nichtbetrieb trennen Sie das Gerät vom Netz. Trennen Sie darüber hinaus das Antennenkabel vom Gerät. Auf diese Weise werden Schäden durch Blitzschlag oder Spannungsstöße vermieden.
• Stellen Sie sicher, dass die Nennspannung des Netzteils für die örtliche Stromversorgung geeignet ist, bevor Sie das Netzkabel an die Stromversorgung anschließen.
• Stecken Sie keine Metallgegenstände in die Öffnungen des Geräts. Dies kann zu Stromschlägen führen.

Dieses Symbol weist auf eine hohe Spannung im Inneren des Geräts hin. Das Berühren von Teilen im Geräteinneren ist gefährlich.

Dieses Symbol weist darauf hin, dass diesem Gerät wichtige Anweisungen zu Betrieb und Wartung beigefügt sind.

• Berühren Sie keinesfalls Bauteile im Geräteinneren, um Stromschläge zu vermeiden. Das Gerät darf nur von einem qualifizierten Techniker geöffnet werden.
• Stellen Sie sicher, dass der Netzstecker fest in der Steckdose sitzt. Ziehen Sie das Netzkabel nur am Stecker aus der Steckdose. Ziehen Sie niemals am Netzkabel, um es aus der Steckdose zu ziehen. Berühren Sie das Netzkabel nicht mit nassen Händen.
• Wenn das Gerät nicht einwandfrei funktioniert, insbesondere beim Auftreten ungewöhnlicher Geräusche oder Gerüche aus dem Inneren, trennen Sie es unverzüglich von der Stromversorgung und wenden Sie sich umgehend an Ihren autorisierten Händler oder den Kundendienst.
• Wartung des Gehäuses.

- Bevor Sie andere Geräte an dieses Gerät anschließen, vergewissern Sie sich, dass diese Geräte ausgeschaltet sind.

- Wenn das Gerät plötzlich von einem kalten an einen warmen Ort umgestellt wird, kann es zu einer Kondensation an den Betriebsteilen und der Linse kommen, was zu einer fehlerhaften Wiedergabe der Disk führen kann. Falls dieser Fall eintritt, den Netzstecker ziehen und nach zwei Stunden den Stecker wieder in die Steckdose stecken. Legen Sie anschließend die Disk ein, und versuchen Sie, die Wiedergabe der Disk zu starten.

- Ziehen Sie den Netzstecker aus der Steckdose, wenn Sie das Gerät für längere Zeit nicht benutzen oder wenn Sie das Haus verlassen (insbesondere wenn sich Kinder, ältere oder behinderte Personen allein im Haus befinden).

• Staubansammlungen können zu Stromschlag, Kriechströmen oder einem Brand führen, da es am Netzkabel zu Funkenbildung, Überhitzung oder einer Verschlechterung der Isolierung kommen kann.
• Wenden Sie sich an einen autorisierten Kundendienst, um entsprechende Hinweise zu erhalten, wenn Sie das Gerät an einen Ort mit extremer Staubbelastung, hohen oder niedrigen Temperaturen, hoher Luftfeuchtigkeit oder an dem chemische Substanzen auftreten aufstellen wollen oder wenn es 24 Stunden am Tag betrieben werden soll, wie z. B. an Flughäfen, Bahnhöfen, usw. Falls Sie dies unterlassen, kann es zu einer ernsthaften Beschädigung des Produkts kommen.
• Verwenden Sie ausschließlich richtig geerdete Stecker und Steckdosen.

- Eine falsche Erdung kann zu Stromschlag oder Beschädigung des Geräts führen. (Nur Geräte der Klasse I.)

• Um das Gerät vollständig abzuschalten, muss der Netzstecker aus der Steckdose gezogen werden. Aus diesem Grund muss die Steckdose und der Netzstecker jederzeit frei zugänglich sein.
  • Halten Sie Kinder vom Gerät fern.

2 - Deutsch

• Bewahren Sie das Zubehör (Batterien usw.) an einem für Kinder nicht zugänglichen Ort auf.
• Stellen Sie das Gerät nicht an einem instabilen Ort, wie einem instabilen Regal, auf einer schrägen Fläche oder an einem Vibrationen ausgesetzten Ort auf.
• Das Gerät nicht fallen lassen oder Stößen aussetzen. Wenn das Gerät beschädigt ist, das Netzkabel aus der Steckdose ziehen und den Kundendienst benachrichtigen.
• Um das Gerät zu reinigen, das Netzkabel aus der Steckdose ziehen und das Gerät mit einem weichen, trockenen Tuch abwischen. Verwenden Sie keine Chemikalien, wie Wachs, Benzin, Alkohol, Verdünner, Insektizide, Lufterfrischer, Schmiermittel oder Detergentien. Diese Chemikalien können die Oberfläche des Geräts beschädigen oder die Beschriftung auf dem Gerät entfernen.
• Das Gerät keinem Spritz- oder Tropfwasser aussetzen. Keine mit Flüssigkeit gefüllten Behälter, wie Vasen auf das Gerät stellen.
  • Die Batterien nicht ins Feuer werfen.
• Schließen Sie nicht mehrere elektrische Geräte an die selbe Steckdose an. Eine Überlastung der Steckdose kann zu Überhitzung führen und einen Brand verursachen.
• Es besteht Explosionsgefahr, wenn Sie die Batterien in der Fernbedienung durch Batterien des falschen Typs ersetzen. Verwenden Sie ausschließlich Akkus des entsprechenden Typs.

WARNUNG:

- UM DAS AUSBRECHEN EINES BRANDES ZU VERHINDERN, DÜRFEN SICH KEINE KERZEN UND ANDERE GEGENSTÄNDE MIT OFFENEM FEUER IN DER NÄHE DES GERÄTS BEFINDEN.

Dieses Gerät ist als CLASS 1 LASER Produkt eingestuft. Die Verwendung von anderen Bedienelementen, Einstellungen oder die Durchführung von Prozeduren die von denen hier angegebenen abweichen, können zu einer zu einer gefährlichen Strahlenbelastung führen.

ACHTUNG

- UNSICHTBARER LASERSTRAHL BEI GEÖFFNETEM GERÄT ODER BESCHÄDIGTER VERRIEGELUNG, KONTAKT MIT LASERSTRAHL VERMEIDEN!

CLASS 1 LASER PRODUCT KLASSE 1 LASER PRODUKT LUOKAN 1 LASER LAITE KLASS 1 LASER APPARAT PRODUCTO LÁSER CLASE 1

3D Vorsichtsmaßnahmen

WICHTIGE GESUNDHEITS UND SICHERHEITSHINWEISE FÜR 3D BILDER.

Lesen Sie die folgenden Sicherheitshinweise aufmerksam durch, bevor Sie die 3D Funktion verwenden.

• Bei einigen Zuschauer können beim Anschauen von 3D-Fernsehen Beschwerden auftreten, wie Schwindel, Übelkeit und Kopfschmerzen. Wenn Sie solche Symptome wahrnehmen, unterbrechen Sie das Ansehen von 3D Fernsehen, setzen Sie die 3D Aktiv Brille ab und ruhen Sie sich aus.
• Das Betrachten von 3D Bildern über einen längeren Zeitraum kann zu einer Überlastung der Augen führen. Wenn Sie eine Überlastung der Augen wahrnehmen, unterbrechen Sie das Ansehen von 3D Fernsehen, setzen Sie die 3D Aktiv Brille ab und ruhen Sie sich aus.
• Zuständige Erwachsene müssen Kinder, welche die 3D Funktion nutzen, regelmäßig überwachen. Wenn die Kinder über ermüdete Augen, Kopfschmerzen, Schwindelgefühl oder Übelkeit klagen, müssen die Kinder das Anschauen von 3D Fernsehen abbrechen und sich ausruhen.
• Verwenden Sie die 3D Aktiv Brille nicht für andere Zwecke (wie als normale Brille, Sonnenbrille, Schutzbrille, usw.)
• Verwenden Sie die 3D Funktion oder die 3D Aktiv Brille nicht während Sie herumlaufen oder sich bewegen. Wenn Sie die 3D Funktion oder die 3D Aktiv Brille verwenden während Sie sich umher bewegen, können Sie gegen Gegenstände laufen, stolpern und/oder hinfallen und sich ernsthaft Verletzungen zuziehen.
• Wenn Sie 3D-Inhalte genießen möchten, schließen Sie das 3D-Gerät (3D-fähiger AV-Receiver oder Fernsehgerät) über ein Hochgeschwindigkeits-HDMI-Kabel an den HDMI OUT Anschluss des Geräts an. Setzen Sie die 3D Brille auf, bevor Sie 3D Inhalte wiedergeben.
• Das Gerät gibt 3D Signale nur über ein an den HDMI OUT Ausgang angeschlossenes HDMI-Kabel wieder.
• Die Auflösung im 3D-Wiedergabemodus entspricht der Auflösung des originalen 3D-Videos. Sie können die Auflösung nicht ändern.
• Einige Funktionen, wie BD Wise, die Einstellung der Bildschirmgröße und Auflösung können im 3D-Wiedergabemodus eventuell nicht richtig funktionieren.
• Für die korrekte Wiedergabe von 3D Signalen müssen Sie ein Hochgeschwindigkeits-HDMI-Kabel verwenden.
• Bei der Betrachtung von 3D-Bildern müssen Sie einen Abstand vom Fernsehgerät von mindestens dreimal die Bildschirmbreite einhalten. Zum Beispiel, wenn sie einen 46 Zoll Bildschirm haben, müssen Sie einen Abstand von 3,5 Metern einhalten.
• Um beste 3D-Bilder zu erhalten, müssen Sie den 3D-Videobildschirm in Augenhöhe aufstellen.
• Beim Anschluss dieses Geräts an einige 3D-Geräte kann der 3D-Effekt nicht richtig funktionieren.
  • Dieses Gerät kann keinen 2D-Inhalt nach 3D konvertieren.
• "Blu-ray 3D" und das "Blu-ray 3D" Logo sind eingetragene Markenzeichen der Blu-ray Disc Association.

Inhalt

ERSTE SCHRITTE

5 Zubehör
5 Lautsprecherkomponenten
7 Vorderseite
7 Rückseite
8 Fernbedienung

ANSCHLÜSSE

9 Anschließen der Lautsprecher
12 Anbringen des Ferrit-Ringkerns am Netzkabel des Kabellosen Empfängermoduls (SWA-6000)
13 Anschließen an ein Fernsehgerät und Externes Gerät

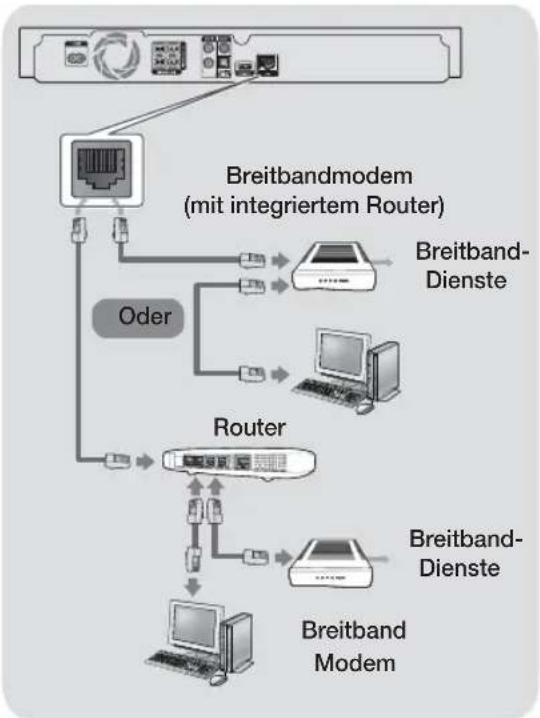

14 Anschließen an einen Netzwerk Router

EINSTELLUNGEN

15 Ersteinstellungen konfigurieren
16 Der Home Bildschirm im Überblick
16 Aufrufen des Einstellungen Bildschirms
17 Einstellungen Menüfunktionen
20 Konfiguration des Netzwerks

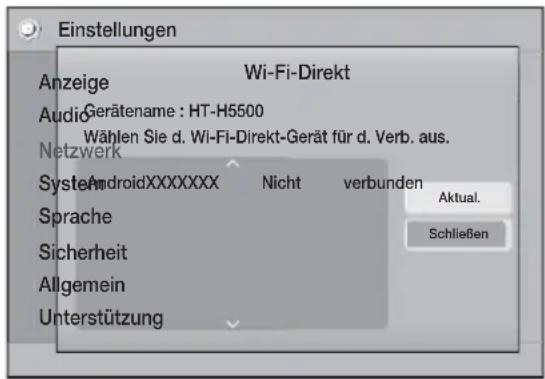

22 Wi-Fi-Direkt
23 Aktualisieren der Software
25 DLNA einrichten

WIEDERGABE VON INHALTEN

26 Umschalten des Wiedergabegeräts
26 Wiedergabe von kommerziellen Disks
26 Wiedergabe von selbst aufgenommenen Disks

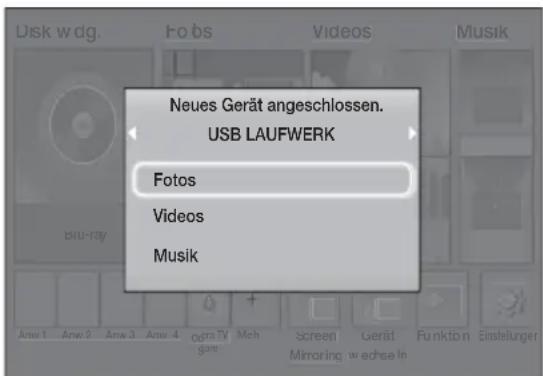

27 Wiedergabe von Dateien auf einem USB-Gerät
28 Steuern der Videowiedergabe

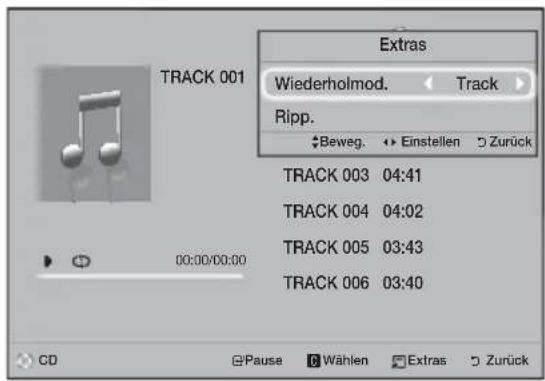

29 Wiedergabe von kommerziellen Audio Disks
30 Steuern der Musikwiedergabe
31 Anzeigen von Fotos
32 Radio wiedergeben
33 Bluetooth verwenden
36 Verwenden der Tasten für Spezialeffekte auf der Fernbedienung

NETZWERKDIENSTE

37 Verwenden von BD-LIVE™
37 Verwenden von DLNA
37 Anwendungen
38 Den Opera TV Store nutzen
39 Screen Mirroring

ANHANG

40 Zusätzliche Informationen
41 Disk und Format Kompatibilität
46 Fehlerbehebung
49 Technische Daten
51 Lizenzen

Erste Schritte

• Die Abbildungen in dieser Anleitung dienen nur als Referenz und können sich vom aktuellen Produkt unterscheiden.
• Es kann eine Gebühr erhoben werden, wenn:

a. Ein Techniker auf Ihre Anfrage bestellt wird und am Gerät kein Defekt vorliegt (z. B. weil Sie diese Bedienungsanleitung nicht gelesen haben)

b. Sie das Gerät in einer Reparaturwerkstatt abgegeben haben und am Gerät kein Defekt vorliegt (z. B. weil Sie diese Bedienungsanleitung nicht gelesen haben).

- Die Höhe dieser Gebühr wird Ihnen mitgeteilt, bevor irgendwelche Arbeiten durchgeführt werden oder der Hausbesuch erfolgt.

Prüfen Sie, ob die im Folgenden aufgeführten Zubehör- und Lautsprecherkomponenten dem Karton beiliegen.

Zubehör

- Fernbedienung - Bedienungsanleitung - Batterien

Nur HT-H5500W/HT-H5550W

(Für das Netzkabel)

Netzkabel UKW-Antenne Ferrit-Ringkern

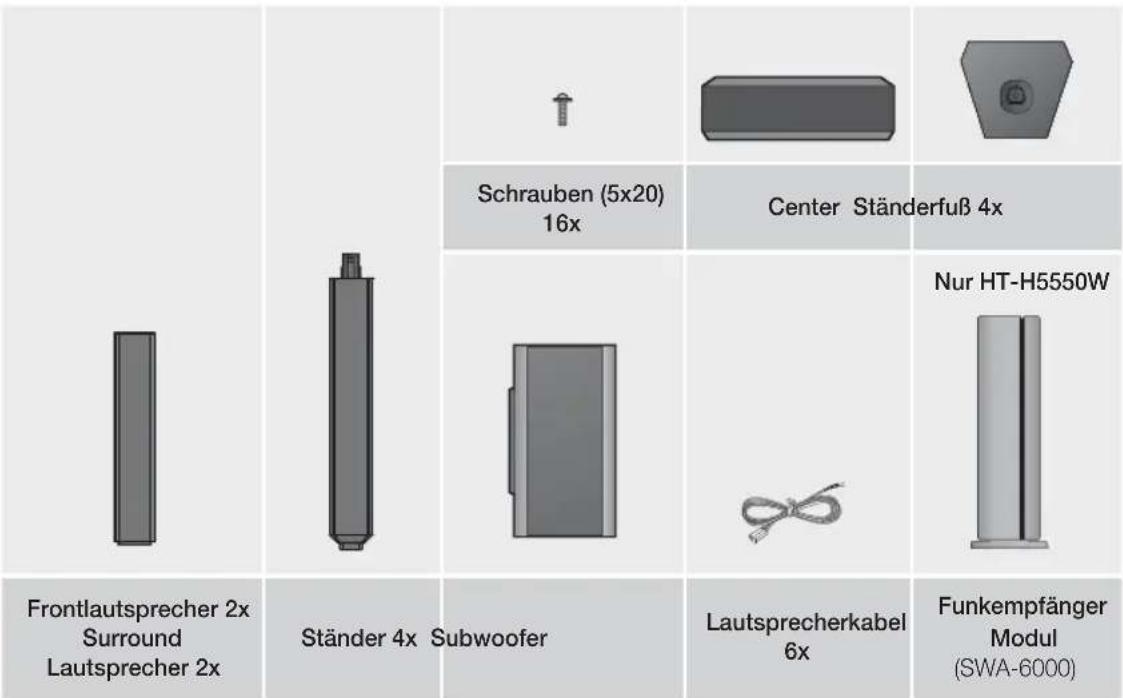

Lautsprecherkomponenten

HT-H5500/HT-H5500W

Center

Nur HT-H5500W

Frontlautsprecher 2x

Surround Lautsprecher 2x

Lautsprecherkabel 6x

Subwoofer

Funkempfänger Modul (SWA-6000)

Erste Schritte

HT-H5530

HT-H5550/HT-H5550W

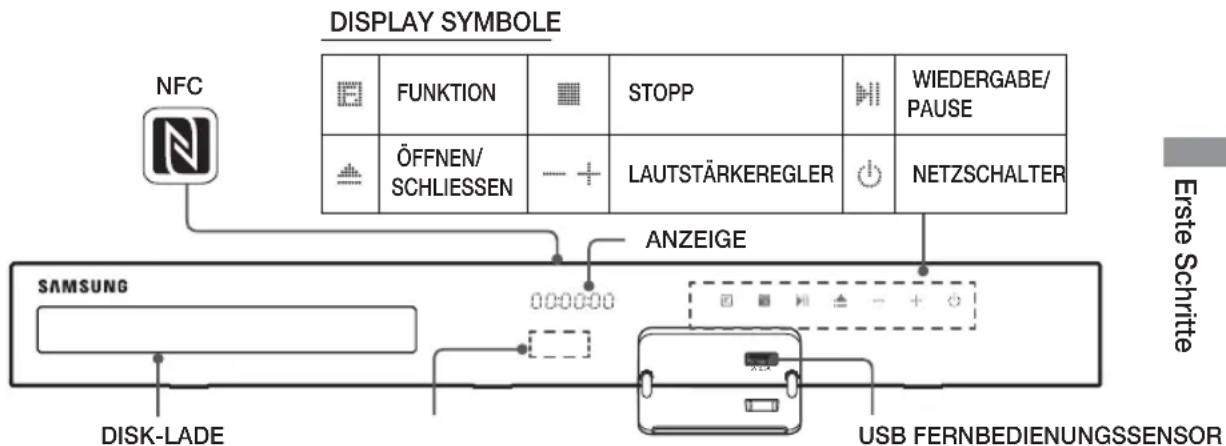

Vorderseite

Wenn das Gerät eingeschaltet ist, darauf achten, das Kinder die Oberfläche des Geräts nicht berühren. Das Gerät ist heiß.
Um die Software des Geräts über den USB-Anschluss zu aktualisieren, benötigen Sie einen USB-Speicherstick.
Wenn das Gerät das Blu-ray-Disk Menü anzeigt, kann der Film nicht durch Drücken der ▶ Taste am Gerät oder auf der Fernbedienung gestartet werden. Um den Film abzuspielen müssen Sie Film Wiedergabe oder Start im Menü der Disk auswählen und anschließend die ▶ Taste drücken.
Wenn Sie das Internet nutzen oder Inhalte von einem USB-Gerät an Ihrem Fernsehgerät über das Heimkinosystem wiedergeben, kann der BD/DVD Modus nicht mit der FUNCTION Taste ausgewählt werden. Um den BD/DVD Modus auszuwählen, das Internet verlassen oder die Wiedergabe des auf dem Fernsehgerät wiedergegebenen Inhalts anhalten und dann den BD/DVD Modus wählen.
Um die NFC Funktion zu verwenden, mit dem kompatible Bluetooth-Gerät auf N auf der Oberseite des Geräts tippen (siehe Seite 35).

Rückseite

* Anschließen der UKW-Antenne

1. Schließen Sie die mitgelieferte UKW-Antenne an den FM ANT Anschluss an.
2. Bewegen Sie den Antennendraht langsam hin und her, bis Sie einen guten Empfang haben. Befestigen Sie den Draht an der Wand oder einer festen Fläche.
   Beim Aufstellen des Geräts ist ein Abstand von mindestens 10 cm auf allen Seiten einzuhalten um eine ausreichende Belüftung zu gewährleisten. Halten Sie den Lüfter und die Belüftungsöffnungen stets frei.
   Dieses Gerät empfängt keine MW-Übertragungen.

Fernbedienung

Übersicht der Fernbedienung

Batterien in die Fernbedienung einsetzen

Achten Sie darauf, dass der "+" und "-" Pol der Batterien wie im Batteriefach angezeigt eingelegt sind.
Bei normaler Nutzung halten die Batterien ungefähr ein Jahr.
Die Fernbedienung hat in gerader Linie zum Gerät eine Reichweite von bis zu ca. 7 Metern.

8 - Deutsch

Anschlüsse

In diesem Kapitel werden verschiedene Methoden erläutert, mit denen dieses Gerät an andere externe Komponenten angeschlossen werden kann. Bevor Sie das Hauptgerät installieren oder an einer anderen Stelle aufstellen, müssen Sie es ausschalten und den Netzstecker ziehen.

Anschließen der Lautsprecher

* HT-H5500/HT-H5530/HT-H5550

* HT-H5500W/HT-H5550W Die Surround Lautsprecher müssen an das kabellose Empfängermodul angeschlossen werden.

Platzierung des Hauptgeräts

Platzieren Sie das Hauptgerät auf einem Regal, einer Kommode oder unter dem Fernsehtisch.

Auswahl der Hörposition

Die Hörposition sollte sich in einem Abstand vom Fernsehgerät befinden, die das 2,5 bis 3-fache der Größe des Bildschirms beträgt. Wenn Sie zum Beispiel über einen 46 Zoll Bildschirm verfügen, sollte sich die Hörposition 2,92 bis 3,5 m vom Bildschirm entfernt befinden.

Frontlautsprecher	Platzieren Sie diese Lautsprecher vor Ihrer Hörposition so, dass sie nach innen zeigen (in einem Winkel von ca. 45°) und auf Sie ausgerichtet sind. Platzieren Sie die Lautsprecher so, dass sich die Hochtöner auf Ohrhöhe befinden. Richten Sie die Vorderseite der Front-Lautsprecher an der Vorderseite des Center-Lautsprechers aus, oder versetzen Sie sie etwas vor die Center-Lautsprecher.
Center-Lautsprecher	Am besten ist es, den Center Lautsprecher auf der gleichen Höhe zu installieren, wie die Frontlautsprecher. Sie können ihn aber auch direkt über oder unter dem Fernsehgerät installieren.
Surround-Lautsprecher	Stellen Sie die Rücklautsprecher seitlich von Ihrer Hörposition auf. Falls dafür der Platz nicht ausreicht, platzieren Sie die Rücklautsprecher einander gegenüberliegend. Platzieren Sie die Lautsprecher 60 bis 90 cm über Ihrem Kopf, leicht nach unten ausgerichtet.* Im Gegensatz zu den Front- und Center Lautsprechern werden die Surround Lautsprecher hauptsächlich für Klangeffekte verwendet. Von diesen Lautsprechern wird nicht die ganze Zeit über Ton wiedergegeben.
Subwoofer	Die Position des Subwoofers ist nicht wichtig. Sie können ihn beliebig platzieren.

* Die Lautsprecher können anders aussehen als auf den Abbildungen dieser Bedienungsanleitung dargestellt.

* Schließen Sie die Lautsprecherkabel an die farbig markierten Anschlüsse auf der Rückseite der Lautsprecher an und verbinden Sie die Kabel anschließend mit den Anschlüssen der gleichen Farbe am Gerät. Die genaue Anleitung finden Sie auf Seite 10.

Anschlüsse

Zum Installieren der Lautsprecher auf dem Tallboy-Stand

\* Nur HT-H5530/HT-H5550/HT-H5550W

1. Stellen Sie die Bodenplatte auf den Kopf, und befestigen Sie den Ständer.

2. Befestigen Sie die Schrauben mithilfe eines Schraubenziehers in den 3 markierten Öffnungen.

3. Biegen Sie das mitgelieferte Lautsprecherkabel gerade und führen Sie es in die Öffnung im Standfuß ein.

4. Befestigen Sie den zusammengesetzten Stand am oberen Lautsprecher.

5. Drehen Sie mit einem Schraubenzieher eine Schraube im Uhrzeigersinn in das Loch auf der Rückseite des Lautsprechers. Schließen Sie anschließend das Lautsprecherkabel an.

6. Lautsprecher nach der Installation. Die gleichen Schritte für die anderen Lautsprecher wiederholen.

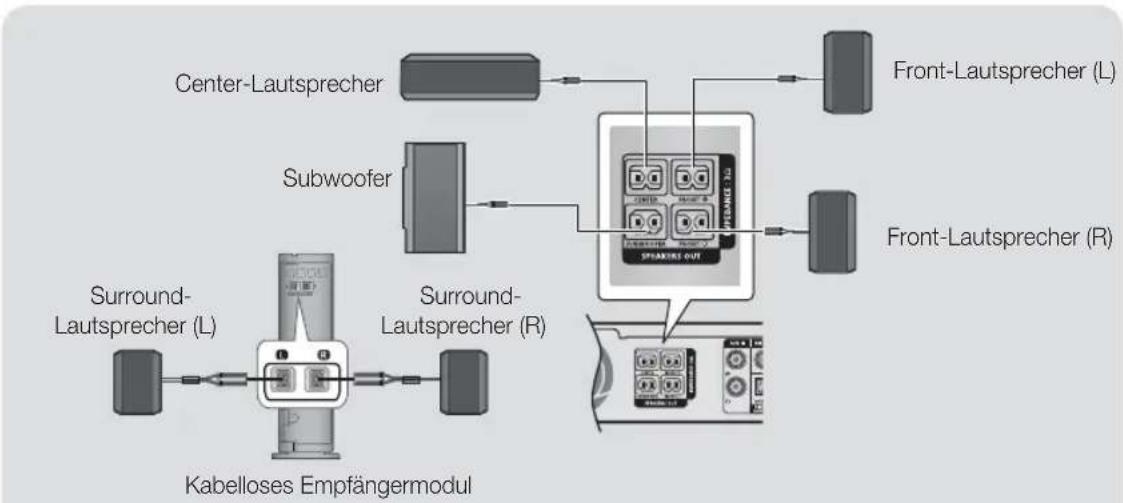

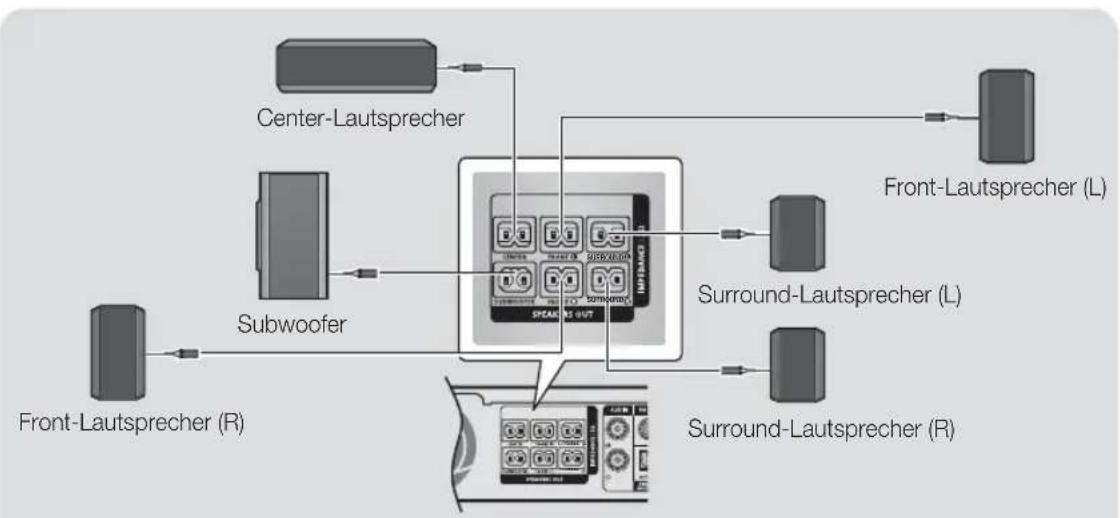

Anschließen der Lautsprecherkabel

1. Ordnen Sie jedes Lautsprecherkabel dem entsprechenden Lautsprecher zu, indem Sie die mit einer bestimmten Farbe gekennzeichneten Stecker den farbigen Aufklebern am Boden eines jeden Lautsprechers zuordnen.
2. Schließen Sie die Stecker der Lautsprecherkabel aller Lautsprecher auf der Rückseite des Geräts an, wobei die Farbe des Steckers mit der Farbe der Anschlussbuchse übereinstimmen muss.

Bei HT-H5500

* Weitere Informationen zu den Lautsprechern der Modelle HT-H5530/HT-H5550 finden Sie auf Seite 6.

Bei HT-H5500W

* Das Modell HT-H5500W/HT-H5550W sollte nur mit dem SWA-6000 verbunden werden.
* Weitere Informationen zu den Lautsprechern der Modelle HT-H5550W finden Sie auf Seite 6.

Wenn Sie einen Lautsprecher in der Nähe des Fernsehers aufstellen, kann die Farbwiedergabe auf dem Bildschirm durch die von den Lautsprechern erzeugten magnetischen Felder gestört werden.
Stellen Sie den Funkempfänger hinter der Hörerposition auf. Wenn sich der Funkempfänger zu nahe am Gerät befindet, kann der Klang aufgrund von Interferenzen beeinträchtigt werden.
Sollten Sie Geräte, wie Mikrowellen, WLAN-Karten, Bluetooth oder andere Geräte in der Nähe dieses Geräts verwenden, welche dieselbe Frequenz von 2,4/5,8 GHz nutzen, kann es aufgrund von Interferenzen zu Unterbrechungen der Audioübertragung kommen.

11 - Deutsch

Anschlüsse

Die maximale Übertragungsreichweite zwischen dem Hauptgerät und dem Funkempfänger beträgt etwa 10 m, ist jedoch ebenfalls von der Betriebsumgebung abhängig. Befindet sich zwischen Hauptgerät und drahtlosem Funkempfänger eine Wand aus Stahlbeton oder Metall, so funktioniert das System evtl. gar nicht, da die Funkwellen Metall nicht durchdringen können.
Wenn das Gerät keine Funkverbindung aufbaut, müssen Sie eine ID-Einstellung zwischen dem Gerät und dem drahtlosen Funkempfänger durchführen. Drücken Sie bei ausgeschaltetem Gerät "0"→"1"→"3"→"5" auf der Fernbedienung. Schalten den Funkempfänger ein. Drücken Sie anschließend 5 Sekunden lang die "ID DET" Taste auf der Rückseite des Funkempfängers und schalten Sie dann das Gerät ein.

| ACHTUNG |

Wenn Sie die Lautsprecher an der Wand befestigen wollen, müssen Sie zuerst die Schrauben oder Nägel (nicht mitgeliefert) sicher in der Wand befestigen und anschließend den Lautsprecher an der Öffnung auf der Rückseite vorsichtig an der Schraube oder dem Nagel aufhängen.
Achten Sie darauf, dass Kinder nicht mit den Lautsprechern oder in deren Nähe spielen. Sie können durch umkippende Lautsprecher verletzt werden.
Stellen Sie beim Anschluss der Lautsprecherkabel an die Lautsprecher sicher, dass die Polarität (+/-) korrekt ist.
Halten Sie den Subwoofer außerhalb der Reichweite von Kindern. Verhindern Sie, dass Kinder ihre Hände oder Fremdkörper in die Bassreflexöffnung des Subwoofers einführen.
Hängen Sie den Subwoofer nicht an der Schallöffnung an der Wand auf.
Der drahtlose Funkempfänger verfügt über eine eingebaute Antenne. Schützen Sie ihn vor Wasser und Feuchtigkeit.
Um eine optimale Wiedergabeleistung zu erzielen, achten Sie darauf, dass rund um den Funkempfänger keine Gegenstände stehen, die die Funkverbindung beeinträchtigen könnten.
Im 2-Kanal Modus wird kein Ton über die drahtlosen Surround-Lautsprecher wiedergegeben.

Anbringen des Ferrit-Ringkerns am Netzkabel des Kabellosen Empfängermoduls (SWA-6000)

\* Nur HT-H5500W/HT-H5550W

Durch das Anbringen eines Ferrit-Ringkerns am Netzkabel des kabellosen Empfängermoduls sollen Störungen durch Radiofunksignale unterbunden werden.

1. An der Verschlusslasche des Ferrit-Ringkerns ziehen, um diesen zu öffnen.
2. Machen Sie mit dem Netzkabel des kabellosen Empfängermoduls zwei Schlingen.
3. Bringen Sie den Ferrit-Ringkern wie in der Abbildung rechts dargestellt abgebildet am Netzkabel des Funkempfängers an und drücken Sie solange, bis er einrastet.
4. Den Ferrit-Ringkern so nah wie möglich am Funkempfänger anbringen.

Anschließen an ein Fernsehgerät und Externes Gerät

Anschluss an ein Fernsehgerät

Verbinden Sie ein HDMI-Kabel (nicht mitgeliefert) über die HDMI OUT (HDMI AUSGANGS) -Buchse an der Rückseite des Geräts mit der HDMI Eingangsbuchse des Fernsehgeräts. Wenn das Fernsehgerät ARC unterstützt, können Sie den Ton von Ihrem Fernsehgerät über das Heimkino wiedergeben, indem Sie nur einfach nur dieses Kabel anschließen. Schlagen Sie auf Seite 18 dieser Anleitung und in dem Kapitel über ARC in der Bedienungsanleitung Ihres Fernsehgeräts nach um weitere Informationen zu erhalten.

Externe Geräte anschließen

Um den richtigen Modus für ein externes Gerät auszuwählen nachdem Sie es angeschlossen haben, die FUNCTION Taste drücken. Durch wiederholtes Drücken, wird der Modus in folgender Reihenfolge umgeschaltet: BD/DVD → D. IN → AUX → FM → BT

Es werden im Folgenden zwei Methoden zum Anschluss von externen Geräten an Ihr Heimkino beschrieben.

Methode 1 AUX EINGANG : Anschließen eines externen Analoggeräts

Mit Hilfe eines RCA Audiokabels (nicht mitgeliefert) den AUDIO Eingang des Geräts an den AUDIO Ausgang des externen Analoggeräts anschließen. ➔ Wählen Sie den AUX Modus.

- Achten Sie darauf, die farbigen Kabelstecker an die Anschlussbuchsen gleicher Farbe anzuschließen.

Methode 2 OPTISCH : Anschließen eines externen Digitalgeräts

Verwenden Sie diese Methode für den Anschluss von Digitalgeräten mit digitaler Audioausgabe, wie Kabelboxen und Satellitenempfänger (Set-Top-Boxen). Mit der Hilfe eines optischen Kabels (nicht mitgeliefert) den optischen Digital Audioeingang am Gerät mit dem optischen Digitalausgang am Receiver verbinden.

→ Stellen Sie den D. IN Modus ein.

Wenn Sie Videobilder über den Kabelanschluss oder den Satellitenempfänger sehen möchten, müssen Sie deren Videoausgang direkt an das Fernsehgerät anschließen.

Dieses System unterstützt eine digitale Abtastraten von 32 kHz oder höher von externen digitalen Geräten.

Dieses System unterstützt nur DTS und Dolby Digital Audio. MPEG Audio, ein Bitstream Format, wird nicht unterstützt.

13 - Deutsch

Anschlüsse

Anschließen an einen Netzwerk Router

Sie können das Gerät mit Hilfe einer der im Folgenden beschriebenen Methoden mit Ihrem Netzwerk Router verbinden.

Kabelnetzwerk

Die Richtlinien Ihres Router oder Internetanbieters lassen eventuell den Zugriff auf den Samsung Software-Aktualisierungsserver nicht zu. Falls dieser Fall eintritt, setzen Sie sich bitte mit Ihrem Internetanbieter in Verbindung, um weitere Informationen zu erhalten.
Bei Verwendung von DSL muss die Netzwerkverbindung über einen Router hergestellt werden.
Um die DLNA Funktion nutzen zu können, muss Ihr PC, wie in der Abbildung oben dargestellt, mit einem Netzwerk verbunden sein. Sie können eine Kabel- oder WLAN-Verbindung herstellen.

Wireless-Netzwerk

Wenn der Wi-Fi-Router die DHCP-Funktion unterstützt, kann dieses Gerät eine DHCP oder statistische IP-Adresse für den Aufbau einer Netzwerkverbindung verwenden.
Stellen Sie Ihren Wi-Fi-Router in den Infrastruktur Modus ein. Der Ad-hoc Modus wird nicht unterstützt.
Das Gerät unterstützt nur die folgenden Verschlüsselungsalgorythmen: - WEP(OPEN/SHARED), WPA-PSK(TKIP/AES), WPA2-PSK(TKIP/AES)
Wählen Sie einen freien Kanal für den Wi-Fi-Router. Wenn der für den WLAN-Router gewählte Kanal gerade von einem anderen Gerät in der Nähe verwendet wird, führt dies zu Interferenzen und einer Kommunikationsstörung.
Im Gegensatz zu den neuesten Spezifikationen des Wi-Fi Zertifikats unterstützen die Samsung Heimkinosysteme nicht die WEP, TKIP oder TKIP-AES (WPS2 Mixed) Verschlüsselung in Netzwerken, die im 802.11n Modus betrieben werden.
In WLAN-Netzwerken kann es je nach Betriebsbedingungen (AP-Leistung, Entfernung, Hindernisse, Störungen durch andere Funkgeräte, usw.), zu Interferenzen kommen.

Einstellungen

Ersteinstellungen konfigurieren

• Das Home Menü wird nicht angezeigt, wenn die Ersteinstellungen nicht konfiguriert wurden.

• Bildschirmanzeige dieses Geräts kann sich möglicherweise nach Aktualisierung der Softwareversion ändern.
  • Die Schritte für den Zugriff können sich je nach ausgewähltem Menü unterscheiden.

• Schalten Sie das Fernsehgerät ein, nachdem Sie das Gerät angeschlossen haben und schalten Sie es ein. Wenn Sie das Gerät das erste Mal einschalten, zeigt das Gerät automatisch den Ersteinstellung Bildschirm an.

• Wählen Sie mit den ▲▼ Tasten die gewünschte Sprache aus, und drücken Sie die Ⓖ Taste.

• Drücken Sie die 📄 Taste, um das Funktion Setup zu starten.

1. Der Bildschirm TV-Bildformat wird angezeigt. Wählen Sie mithilfe der ▲▼ Tasten ein TV-Format und drücken Sie anschließend die 📄 Taste. Ihnen stehen vier Möglichkeiten zur Wahl:

16:9 Original - Für Breitbild Fernsehgeräte. Zeigt Breitbandbilder im originalen 16:9 Format und 4:3 Bilder (das alte Standardformat) im 4:3 Pillarbox Format mit schwarzen Rändern auf der linken und rechten Seite an.

16:9 Voll - Für Breitbild Fernsehgeräte. Zeigt Breitbild Bilder im originalen 16:9 Format an und vergrößert Bilder im 4:3 Format so, dass der Bildschirm im 16:9 voll gefüllt ist.

4:3 Letterbox - Für ältere analog Fernsehgeräte mit Standardbildschirm. Zeigt Bilder im 4:3 Format im Vollbildmodus und Bilder mit 16:9 Format im Letterbox Format an, bei dem das Seitenverhältnis von 16:9 beibehalten wird, jedoch über und unter dem Bild schwarze Ränder angezeigt werden.

4:3 Passend - Für ältere analog Fernsehgeräte mit Standardbildschirm. Zeigt Bilder im 4:3 Format im Vollbildmodus und Bilder im 16:9 Forma im Pan-Scan Format an, bei dem der linke und rechte Rand des Bildes abgeschnitten und die Mitte des Bildes vertikal vergrößert wird.

1. Der Bildschirm Netzwerk wird angezeigt.

2. Stellen Sie bevor Sie beginnen sicher, dass das Gerät an ihren Router angeschlossen ist.

3. Wählen Sie je nach Ihrer Netzwerkumgebung Kabelnetzwerk und WLAN-Netzwerk aus.
4. Wenn Sie ein Netzwerk mit statischen IP-Adressen haben, empfehlen wird Überspr zu wählen, indem Sie die BLAUE (D) Taste drücken.

Wenn Sie die Netzwerkeinrichtung an dieser Stelle überspringen oder die Konfiguration nicht fehlerfrei funktioniert, können Sie die Netzwerkverbindung zu einem späteren Zeitpunkt einrichten. (Siehe Seite 20)

1. Das Gerät überprüft die Netzwerkverbindung und stellt anschließend eine Verbindung zum Netzwerk her. Wenn dieser Vorgang abgeschlossen ist, die 📄 Taste drücken. Der "Ersteinstellung abgeschlossen" Bildschirm wird angezeigt und anschließend erscheint der Home Bildschirm.

Wenn Sie den Ersteinstellung Bildschirm erneut aufrufen wollen, um Änderungen vorzunehmen, müssen Sie die Zurück Option auswählen. (Siehe Seite 20)

Wenn Sie ein HDMI-Kabel verwenden, um das Gerät an ein Anynet+ (HDMI-CEC)-kompatibles Samsung-Fernsehgerät anzuschließen und 1.) Die Anynet+ (HDMI-CEC) Funktion am Fernsehgerät und dem Gerät auf Ein gestellt haben und 2.) Das Fernsehgerät auf eine vom Gerät unterstützte Sprache eingestellt haben, stellt das Gerät diese Sprache automatisch als die bevorzugte Sprache ein.

Einstellungen

Der Home Bildschirm im Überblick

① Disk wdg.

Die sich in der Disk-Lade befindende Disk wird wiedergegeben.

Drücken Sie die TasteC, um die Wiedergabe der Disk zu starten.

② Fotos/Videos/Musik

Gibt Videos, Fotos oder Musik von einer Disk, einem USB-Speichergerät, PC oder einem mobilen Gerät wieder.

③ Anwendungen

Zugriff auf verschiedene kostenpflichtige oder kostenlose Anwendungen.

④ Opera TV Store

Macht die webbasierte TV Anwendung nutzbar.

⑤ Mehr

Eine von uns empfohlene Liste nützlicher und beliebter Anwendungen.

6 Screen Mirroring

Dient zur Einrichtung der drahtlosen Mirroring Funktion zwischen dem Heimkino und dem Smartphone oder Tablet.

⑦ Gerät wechseln

Zeigt eine Liste der an das Hauptgerät angeschlossenen Geräte an. Schalten Sie zu dem gewünschten Gerät.

8 Funktion

Dient zum Umschalten auf ein externes Gerät oder Radio und zum Umschalten des Modus für eine Bluetooth Verbindung. Sie können die FUNCTION Taste auf der Fernbedienung oder die Taste am Hauptgerät zum Umschalten des Modus verwenden.

9 Einstellungen

Passt verschiedene Funktionen an Ihre persönlichen Vorlieben an.

Um Video-, Musik- oder Fototdateien von Ihrem PC wiederzugeben bzw. zu betrachten, müssen Sie ihr Heimkino und den PC mit einem Netzwerk verbinden und anschließend die DLNA Software herunterladen und auf Ihrem PC installieren. (Siehe Seite 25)

Aufrufen des Einstellungen Bildschirms

1. Auf dem Home Bildschirm Einstellungen auswählen und anschließend die 📄 Taste drücken. Der Bildschirm Einstellungen wird angezeigt.

Anzeige	3D-Einstellungen
Audio	TV-Format	: 16:9 Original
Netzwerk	BD Wise	: Aus
System	Auflösung	: Auto
Sprache	Film-Bildfrequenz (24 F/s)	: Aus
Sicherheit	HDMI-Farbformat	: Auto
Allgemein	HDMI-Deep Color	: Aus
Unterstützung	Progressiver Modus	: Auto

1. Den Zugriff auf die Menüs, Untermenüs und Optionen auf dem Einstellungen Bildschirm, können Sie der nachfolgenden Darstellung der Fernbedienung entnehmen. (Siehe Seite 17)

Wenn nach Betätigung der Stopp Taste des Geräts das Gerät länger als 5 Minuten nicht benutzt wird, schaltet sich automatisch der Bildschirmschoner ein. Wenn sich das Gerät länger als 20 Minuten im Bildschirmschonermodus befindet, wird er automatisch ausgeschaltet.

Im Einstellungen Menü verwendete Fernbedienungstasten

1	HOME Taste : Drücken, um den Home Bildschirm aufzurufen.
2	RETURN Taste : Zum vorherigen Menü zurückkehren
3	(ENTER) / RICHTUNGSTASTEN Taste :Mit Hilfe der ▲▼◀▶ Tasten können Sie den Cursor bewegen oder eine Position auswählen.Drücken Sie dieTaste, um die ausgewählte Position zu aktivieren oder um eine Einstellung zu bestätigen.
4	EXIT Taste : Verlassen des Menüs.

Ausführliche Funktionsinformationen

Jede Einstellungen Funktion, Menüposition und individuelle Option wird ausführlich auf dem Bildschirm erklärt. Um sich eine Erklärung anzeigen zu lassen, verwenden Sie bitte die ▲▼◀▶ Tasten, um eine Funktion, Menüposition oder Option auszuwählen. Die Erklärung wird für gewöhnlich am unteren Bildschirmrand angezeigt. Eine Kurzbeschreibung für jede Einstellungen Funktion beginnt auf dieser Seite. Zusätzliche Informationen über einige der Funktionen befinden sich ebenfalls im Anhang dieser Anleitung.

Einstellungen Menüfunktionen

Anzeige

3D-Einstellungen

Einrichten der 3D Funktionen.

√ 3D Blu-ray-Wiedergabemod.: Sie können auswählen, ob eine Blu-ray Disk mit 3D-Inhalten im 3D-Modus wiedergeben soll. Wenn Sie zum Home Menü wechseln, während Sie sich im 3D Modus befinden, wird automatisch in den 2D Modus umgeschaltet.
√ Bildgröße: Geben Sie die Größe des an das Gerät angeschlossenen Fernsehgeräts ein. Das Gerät stellt die 3D Ausgabe automatisch auf die Bildschirmgröße des Fernsehgeräts ein.
Lesen Sie die Gesundheits- und Sicherheitshinweise sorgfältig durch, bevor Sie 3D Inhalte ansehen. (Siehe Seite 3)

TV-Format

Mit dieser Funktion kann die Bildausgabe des Geräts an die Bildschirmgröße Ihres Fernsehgeräts angepasst werden. (Siehe Seite 40)

BD Wise

BD Wise ist Samsungs neueste Geräte-Anschlussfunktion. Wenn Sie ein Samsung Gerät und ein Samsung-Fernsehgerät mit BD Wise über HDMI aneinander anschließen und BD Wise auf beiden Geräten aktiviert ist, gibt das Gerät das Video mit der Videoauflösung und der Bildfrequenz der Blu-ray/DVD-Disk wieder.

Auflösung

Mit dieser Funktion können Sie die Auflösung des HDMI Videosignals auf BD Wise, Auto, 1080p, 1080i, 720p oder 576p/480p einstellen. Die Zahl zeigt die Anzahl der Zeilen des Videos pro Bild an. Das i und das p stehen für interlace scan (Zeilensprungverfahren) und progressive scan (progressive Abtastung). Je mehr Zeilen, desto höher die Qualität.

Film-Bildfrequenz (24 F/s)

Wenn die Film-Bildfrequenz (24 F/s) Funktion auf Auto eingestellt wird, wird die HDMI-Ausgabe des Geräts für eine bessere Bildqualität auf 24 Bilder pro Sekunde eingestellt, wenn ein 24 fps fähiges Fernsehgerät angeschlossen ist.

• Die Film-Bildfrequenz (24 F/s) Funktion kann nur auf Fernsehgeräten verwendet werden, die diese Bildfrequenz unterstützen.
• Film-Bildfrequenz steht nur zur Verfügung, wenn sich das Gerät im Modus für die HDMI 1080i oder 1080p Ausgabeauflösung befindet.

Einstellungen

HDMI-Farbformat

Hier kann das Farbraumformat für die HDMI-Wiedergabe an die Möglichkeiten des angeschlossenen Geräts (Fernsehgerät, Bildschirm, usw.) angepasst werden.

HDMI-Deep Color

Mit dieser Option können Videos über die HDMI OUT Buchse mit der Deep Colour Farbtiefe wiedergeben werden. Deep Color bietet genauere Farbwiedergabe mit höherer Farbentiefe.

Progressiver Modus

Mit dieser Funktion kann die Bildqualität bei der Wiedergabe von DVDs verbessert werden.

Audio

Lautsprechereinstellung

Sie können die folgenden Lautsprechereinstellungen vornehmen und zum Testen den Testton ein- und ausschalten.

√ Pegel: Sie können die relative Lautstärke des Lautsprechers zwischen 6dB bis -6dB einstellen. Wenn Sie zum Beispiel tiefe Bässe mögen, können Sie die Lautstärke des Subwoofers um 6dB erhöhen.
√ Entfernung: Sie können die relative Entfernung von jedem Lautsprecher zur Hörposition auf bis zu 9 m einstellen. Je größer der Abstand, desto lauter tönt der Lautsprecher.
√ Testton: Sie können die Testton Funktion ausführen, um Ihre Einstellungen zu testen. Wenn Testton auf Ein eingestellt wird, wird Testton eingeschaltet. Wird diese Option auf Aus gesetzt wird sie ausgeschaltet.

Lautsprecher auswählen

Hier können Sie einstellen, ob Sie die Lautsprecher des Fernsehgeräts oder die des Heimkinos aktivieren möchten.

Audioausgabekanal

Hier können Sie einstellen, den Ton vom Fernsehgerät auf die Lautsprecher des Heimkinos umzuleiten. Erfordert eine HDMI-Verbindung und ein Audioausgabekanal (ARC) kompatibles Fernsehgerät.

• Wenn Audioausgabekanal auf Ein gesetzt ist und das Gerät über ein HDMI-Kabel an das Fernsehgerät angeschlossen ist, funktioniert der digitale optische Eingang nicht.
• Wenn Audioausgabekanal auf Auto eingestellt ist und das Gerät über ein HDMI-Kabel an das Fernsehgerät angeschlossen ist, wird ARC und der digitale optische Eingang automatisch ausgewählt.

Digital-Ausgang

Mit dieser Funktion können Sie den Digital-Ausgang an die Möglichkeiten des an das Gerät angeschlossenen AV-Receivers anpassen. Für weitere Einzelheiten, schlagen Sie bitte in der Auswahltabelle für den Digitalausgang nach. (Siehe Seite 45.)

Dynamikumfangsteuerung

Mit dieser Funktion können Sie die Dynamikumfangsteuerung auf Dolby Digital, Dolby Digital Plus, und Dolby TrueHD Audio anwenden.

√ Auta Steuert automatisch den Dynamikumfang von Dolby TrueHD Audio auf Grundlage der Informationen im Dolby TrueHD Soundtrack. Schaltet ebenfalls die Dynamikumfangsteuerung für Digital und Dolby Digital Plus aus.
√ Aus: Der Dynamikumfang wird nicht komprimiert und Sie hören den Originalklang.
√ Ein: Schaltet die Dynamikumfangsteuerung für alle drei Dolby Formate ein. Leisere Töne werden verstärkt und die Lautstärke von lauten Tönen wird reduziert.

Downmix-Modus

Mit dieser Einstellung können Sie Methode zum Heruntermischen von Mehrkanalton auswählen, die mit Ihrem Stereo System kompatibel ist. Sie können wählen, ob das Gerät auf Normal-Stereo oder auf Surround-kompatibel heruntermischen soll.

Audio-Sync

Wenn das Gerät an einen Digitalfernsehgerät angeschlossen ist, können Sie die Audioverzögerung einstellen, so dass die Audiowiedergabe mit dem Videobild synchron ist. Die Verzögerungszeit kann 0 und 300 Millisekunden eingestellt werden.

Netzwerk

Netzwerkeinstellungen

Mit dieser Funktion können Sie die Netzwerkverbindung konfigurieren, damit Sie Funktionen, wie Internetdienste oder DLNA Wi-Fi nutzen und Software Aktualisierungen durchführen können.

Netzwerktest

Mit dieser Funktion können Sie Konfiguration des Internetprotokolls auf fehlerfreie Funktion prüfen.

Netzwerkstatus

Hiermit können Sie den aktuellen Zustand der Netzwerk- und Internetverbindung prüfen.

Wi-Fi-Direkt

Mit dieser Funktion können Sie ein Wi-Fi-Direkt Gerät an Ihr Gerät über ein Peer-to-Peer Netzwerk anschließen, ohne das Sie einen Wi-Fi-Router benötigen. Beachten Sie, dass wenn das Gerät an ein Wireless-Netzwerk angeschlossen ist die Verbindung unterbrochen werden kann, wenn Sie Wi-Fi-Direkt benutzen. (Siehe Seite 22.)

Text Dateien mit Dateierweiterungen wie .TXT oder DOC werden nicht angezeigt, wenn Sie die Wi-Fi-Direkt Funktion verwenden.

Screen Mirroring

Die Screen Mirroring Funktion ermöglicht es den Bildschirm Ihres Smartphones oder Smart Device auf dem an das Heimkino angeschlossene Fernsehgerät anzuzeigen. (Siehe Seite 39.)

Gerätename

Hier können Sie dem Gerät einen Namen zur Identifizierung geben. Verwenden Sie diesen Namen, um dieses Gerät zu identifizieren, wenn Sie externe Wi-Fi Geräte (Smartphones, Tablets, usw.) an dieses Gerät anschließen.

BD-Live Internet-Verbindung

Hier können Sie die Internetverbindung für den BD-Live Dienst erlauben oder untersagen.

System

Ersteinstellung

Mit dieser Funktion können Sie die Ersteinstellung Prozedur erneut ausführen. (Siehe Seite 15)

Schnellstart

Sie können den Einschaltvorgang verkürzen, indem Sie die zum Hochfahren benötigte Zeit verkürzen.

Wenn diese Funktion auf Ein gestellt ist, ist der Stromverbrauch im Standby-Modus höher. (Ca. 12W \~ 20W)

Anynet+ (HDMI-CEC)

Bei Anynet+ handelt es sich um eine nützliche Funktion, die den vernetzten Betrieb mit anderen Samsung Geräten zur Verfügung stellt, die über die Anynet+ Funktion verfügen. Um diese Funktion zu nutzen, müssen Sie dieses Gerät mithilfe eines HDMI-Kabels an ein Samsung Fernsehgerät mit Anynet+ Funktion anschließen.

BD-Datenmanagement

Mit dieser Funktion können Sie Inhalte verwalten, die Sie über eine Blu-ray Disk heruntergeladen haben, die den BD-LIVE Dienst unterstützt. Sie können die Informationen über das von Ihnen für die BD-Live Datenspeicherung verwendete USB-Gerät einschließlich des Speicherplatzes anzeigen lassen. Sie können ebenfalls BD-Live Daten löschen und das Gerät ändern.

DivX® Video On Demand

Anzeige von DivX® VOD-Registrierungscodes, um DivX® VOD-Inhalt zu erwerben und wiedergeben.

Sprache

Mit dieser Funktion können die Sprache auswählen in der das Bildschirmmenü, Diskmenü, usw. angezeigt werden soll.

- Die ausgewählte Sprache wird nur dann erscheinen, wenn sie auf der Disk unterstützt wird.

Sicherheit

Die voreingestellte PIN lautet 0000. Geben Sei die voreingestellte PIN für den Zugriff auf die Sicherheitsfunktion ein, wenn Sie keine eigene PIN erstellt haben.

BD-Sicherungsstufe

Verhindert die Wiedergabe von Blu-ray-Disks mit festgelegter Altersbeschränkung, bis die PIN eingegeben wurde.

DVD-Sicherungsstufe

Verhindert die Wiedergabe von DVDs mit festgelegter Altersbeschränkung, bis die PIN eingegeben wird.

PIN ändern

Ändern der 4-stelligen PIN für den Zugriff auf Sicherheitsfunktionen.

Allgemein

Zeitzone

Sie können die ihrer Region entsprechende Zeitzone einstellen.

Einstellungen

Unterstützung

Software-Update

Für weitere Informationen über diese Funktion finden Sie auf Seite 23.

Samsung kontaktieren

Hier erhalten Sie Kontaktinformationen, wenn Sie Hilfe für Ihr Gerät benötigen.

Vertragsbedingungen

Zeigt Haftungsausschlussklausel bezüglich des Inhalt und der Dienste Dritter an.

Zurück

Setzt alle Einstellungen bis auf die Netzwerkeinstellungen auf die Voreinstellungen zurück. Sie müssen den PIN-Code eingeben. Die voreingestellte PIN lautet 0000.

Konfiguration des Netzwerks

Wenn Sie dieses Gerät an ein Netzwerk anschließen, können Sie auf dem Netzwerk basierende Anwendungen und Funktionen, wie BD-LIVE verwenden sowie die Software des Geräts aktualisieren.

Konfigurieren Ihrer Netzwerkverbindung

Um mit der Konfiguration der Netzwerkverbindung zu beginnen, folgen Sie diesen Schritten:

1. Wählen Sie auf dem Home Bildschirm Einstellungen, und drücken Sie die 📄 Taste.
2. Wählen Sie Netzwerk und drücken Sie die Taste.
3. Wählen Sie Netzwerkeinstellungen und drücken Sie die 📄 Taste.
4. Fahren Sie mit den nachfolgenden Anweisungen für Kabelnetzwerke oder mit den Anweisungen für drahtlose Netzwerke fort. (Siehe Seite 21)

Kabelnetzwerk

Kabel – Automatisch

Nachdem Sie die obigen Schritte 1 bis 3 befolgt haben:

1. Ändern Sie im Netzwerkeinstellungen Bildschirm Netzwerktyp auf Kabel. Wählen Sie anschließend Verbinden und drücken Sie die Taste. Das Gerät erkennt den Kabelanschluss, überprüft die Netzwerkverbindung und stellt anschließend eine Verbindung mit dem Netzwerk her.

2. Wenn dies erfolgt ist, OK markieren und anschließend die 📊 Taste drücken.

Kabel Manuell

Wenn Sie über eine statische IP-Adresse verfügen oder die automatische Einstellung nicht funktioniert, müssen Sie die Werte für die Netzwerkeinstellungen manuell eingeben.

Nachdem Sie die obigen Schritte 1 bis 3 befolgt haben:

1. Ändern Sie im Netzwerkeinstellungen Bildschirm Netzwerktyp auf Kabel. Wählen Sie anschließend Verbinden und drücken Sie dann die 📄 Taste. Das Gerät sucht nach einem Netzwerk und zeigt anschließend die Verbindungsaufbau fehlgeschlagen Meldung an.

Wenn Sie Ihr Heimkino ohne Kabel an das Netzwerk anschließen können, wählen Sie in diesem Schritt Netzw. wechseln wechseln aus und ändern Sie Netzwerktyp auf Drahtlos. Fahren Sie anschließend mit den Anweisungen für kabellose Netzwerke fort. (Siehe Seite 21)

1. Mithilfe der ◀▶ Tasten IP-Einst. auswählen und die 📄 Taste drücken. Der Bildschirm IP-Einst. wird angezeigt.
2. Wählen Sie das Feld IP-Einstell. und setzen Sie es auf Manuell eingeben.
3. Wählen Sie einen einzugebenden Wert aus (z. B. IP-Adresse) und drücken Sie die 📄 Taste. Verwenden Sie die Nummerntasten auf Fernbedienung, um die Ziffern für den Parameter einzugeben. Sie können die Ziffern ebenfalls mit den ▲▼ eingeben. Verwenden Sie die ◀▶ Tasten auf der Fernbedienung, um von Eingabefeld zu Eingabefeld zu wechseln. Wenn die Eingabe für einen Wert abgeschlossen ist, die 📄 Taste drücken.

4. Drücken Sie die ▲ oder ▼ Taste, um zu einem anderen Parameter zu wechseln und geben Sie die Ziffern für diesen Parameter wie unter Schritt 4 beschrieben ein.

5. Wiederholen Sie die Schritte 4 und 5, bis Sie die Parameter in alle Felder eingetragen haben.
   Die Netzwerk Parameter können Sie bei ihrem Internetdienstanbieter erfragen.

6. Nachdem Sie alle Werte für die Parameter eingegeben haben, Zurück (☐) auswählen und anschließend die ☐ Taste drücken. Das Heimkino überprüft die Netzwerkverbindung und stellt anschließend eine Verbindung zum Netzwerk her.

Wireless-Netzwerk

Eine drahtlose Netzwerkverbindung kann auf drei Arten eingerichtet werden:

• WLAN Automatisch
• WLAN Manuell
• WPS(PBC)

Bevor Sie die kabellose Netzwerkverbindung konfigurieren, muss jedes an das Gerät angeschlossene kabellose Netzwerkgerät oder, falls zutreffend, die aktuelle Kabelverbindung des Geräts getrennt werden.

Drahtlos - Automatisch

Folgen Sie den Schritten 1 bis 3 unter "Konfigurieren Ihrer Netzwerkverbindung". (Siehe Seite 20)

1. Ändern Sie im Netzwerkeinstellungen Bildschirm Netzwerktyp auf Drahtlos. Das Gerät sucht nach verfügbaren Netzwerken und zeigt diese in einer Liste an.

1. Wählen Sie das gewünschte Netzwerk aus und drücken Sie anschließend die 📄 Taste.

2. Geben Sie im Sicherheit Bildschirm den Sicherheitscode des oder das Passwort des Netzwerks ein. Geben Sie die Nummern direkt mithilfe der Tasten auf der Fernbedienung ein. Geben Sie einen Buchstaben ein, indem Sie ihn mithilfe der ▲▼◀▶Tasten markieren und anschließend die 📄 Taste drücken.

3. Wenn die Einstellungen abgeschlossen sind, Fertig auswählen und anschließend die

Taste drücken. Das Gerät überprüft die Netzwerkverbindung und stellt anschließend eine Verbindung zum Netzwerk her.

Der Sicherheitscode oder das Passwort können Sie einem der Setup-Bildschirme entnehmen, die Sie bei der Konfiguration Ihres Modems oder Routers benutzt haben.

Drahtlos Manuell

Wenn Sie über eine statische IP-Adresse verfügen oder die automatische Einstellung nicht funktioniert, müssen Sie die Werte für die Netzwerkeinstellungen manuell eingeben.

Folgen Sie den Schritten 1 bis 3 unter "Konfigurieren Ihrer Netzwerkverbindung". (Siehe Seite 20)

1. Ändern Sie im Netzwerkeinstellungen Bildschirm Netzwerktyp auf Drahtlos. Das Gerät sucht nach verfügbaren Netzwerken und zeigt diese in einer Liste an.
2. Blättern Sie durch die Liste, wählen das gewünschte Netzwerk oder Netzwerk hinzufügen aus und drücken Sie anschließend die 📄 Taste.
3. Wenn Sie in Schritt 2 ein Netzwerk ausgewählt haben, fahren Sie bitte mit Schritt 6 fort. Wenn Sie Netzwerk hinzufügen gewählt haben, fahren Sie bitte mit Schritt 4 fort.

4. Geben Sie den Namen des drahtlosen Netzwerks oder des Wi-Fi-Routers ein.

5. Geben Sie die Nummern direkt mithilfe der Tasten auf der Fernbedienung ein.

6. Geben Sie einen Buchstaben ein, indem Sie ihn mithilfe der ▲▼◀▶Tasten markieren und anschließend die 📄 Taste drücken.
7. Um Großbuchstaben einzugeben (oder um zu Kleinbuchstaben zurückzukehren), ⬆ wählen und dann die 📋 Taste drücken.

8. Um Symbole und Satzeichen einzugeben, 123#& auswählen und anschließend die 📄 Taste drücken. Um erneut Buchstaben anzuzeigen, die 123#& wählen und dann die 📄 Taste drücken. Wenn die Einstellungen abgeschlossen sind, Fertig auswählen und anschließend die 📄 Taste drücken.

9. Auf dem angezeigten Bildschirm für die Sicherheitsmethode mithilfe der ▲▼ Tasten die Sicherheitsmethode für das Netzwerk auswählen und die 📄 Taste drücken. Geben Sie auf dem nächsten Bildschirm Ihren Sicherheitscode oder das Passwort ein für das Netzwerk ein.

10. Geben Sie die Nummern direkt mithilfe der Tasten auf der Fernbedienung ein.

11. Geben Sie einen Buchstaben ein, indem Sie ihn mithilfe der ▲▼◀▶ Tasten markieren und anschließend die 📄 Taste drücken.

Einstellungen

Wenn die Einstellungen abgeschlossen sind, Fertig auswählen und anschließend die Taste drücken. Das Gerät sucht nach dem Netzwerk.

1. Der Netzwerkverbindung fehlgeschlagen Bildschirm erscheint. Mithilfe der ◀▶ Tasten IP-Einst. auswählen und die 📄 Taste drücken.

2. Wählen Sie das Feld IP-Einstell. und setzen Sie es auf Manuell eingeben.

3. Wählen Sie einen einzugebenden Netzwerkparameter aus (z. B. IP-Adresse) und drücken Sie die 📄 Taste. Verwenden Sie die Nummerntasten auf Fernbedienung, um die Ziffern für die Parameter einzugeben. Sie können die Ziffern ebenfalls mit den ▲▼ eingeben. Verwenden Sie die ◀▶ Tasten auf der Fernbedienung, um von Eingabefeld zu Eingabefeld zu wechseln. Wenn die Eingabe für einen Wert abgeschlossen ist, die 📄 Taste drücken.

4. Drücken Sie die ▲ oder ▼ Taste, um zu einem anderen Parameter zu wechseln und geben Sie die Ziffern für diesen Parameter wie unter Schritt 8 beschrieben ein.

5. Wiederholen Sie die Schritte 8 und 9, bis Sie die Parameter in alle Felder eingetragen haben.

Die Netzwerk Parameter können Sie bei ihrem Internetdienstanbieter erfragen.

1. Wenn die Einstellungen abgeschlossen sind Zurück (5) auswählen und anschließend die Taste drücken. Der Bildschirm Sicherheitscode wird angezeigt.

2. Geben Sie im Sicherheitscode Bildschirm Ihren Sicherheitscode oder das Passwort für das Netzwerk ein. Geben Sie die Nummern direkt mithilfe der Tasten auf der Fernbedienung ein. Geben Sie einen Buchstaben ein, indem Sie ihn mithilfe der ▲▼◀▶Tasten markieren und anschließend die 📄 Taste drücken.

3. Wenn die Eingabe abgeschlossen ist, auf der rechten Bildschirmseite Fertig auswählen und anschließend die 📄 Taste drücken. Das Gerät überprüft die Netzwerkverbindung und stellt anschließend eine Verbindung zum Netzwerk her.

4. Nachdem das Heimkino das Netzwerk verifiziert hat, OK auswählen und anschließend die 📄 Taste drücken.

Sie können ebenfalls mit der manuellen Netzwerkeinrichtung beginnen, indem Sie zu Einstellungen > Netzwerk > Netzwerkstatus gehen.

WPS(PBC)

Einer der einfachsten Wege die WLAN-Verbindung einzurichten, besteht in der Verwendung der WPS(PBC) Funktion. Wenn Ihr Wireless Router über eine WPS(PBC) Taste verfügt, folgen Sie diesen Schritten:

Folgen Sie den Schritten 1 bis 3 unter "Konfigurieren Ihrer Netzwerkverbindung". (Siehe Seite 20)

1. Ändern Sie im Netzwerkeinstellungen Bildschirm Netzwerktyp auf Drahtlos. Das Gerät sucht nach verfügbaren Netzwerken und zeigt diese in einer Liste an.

2. Blättern Sie durch die Liste, wählen Sie WPS(PBC) und drücken Sie die 📄 Taste.

3. Drücken Sie innerhalb von 2 Minuten die WPS(PBC) Taste auf Ihrem Router. Das Gerät ruft automatisch alle erforderlichen Netzwerkeinstellungen ab und stellt nach der Verifizierung des Netzwerks eine Verbindung zum Netzwerk her.

4. Nachdem dies erfolgt ist, OK markieren und anschließend die 📊 Taste drücken.

Für die WPS Verbindung müssen Sie die Verschlüsselung des Routers auf AES einstellen. Die WEP Verschlüsselung wird für WPS-Verbindungen nicht unterstützt.

Wi-Fi-Direkt

Die Wi-Fi-Direkt Funktion ermöglicht es Ihnen, Wi-Fi-Direkt Geräte und alle anderen, ein Peer-to-Peer Netzwerk verwendenden Geräte ohne einen WLAN-Router an dieses Gerät anzuschließen.

Einige Wi-Fi-Direkt Geräte unterstützen die DLNA Funktion eventuell nicht, wenn sie über Wi-Fi-Direkt angeschlossenen sind. Ändern Sie in diesem Fall die Methode der Netzwerkverbindung die Sie für den Verbindungsaufbau zwischen dem Gerät und dem Heimkino verwendet haben.

Wi-Fi-Direkt Übertragungen können von Bluetooth-Signalen gestört werden. Wir empfehlen dringend, dass Sie die Wi-Fi-Direkt Funktion auf jedem eingeschalteten Gerät ausschalten, bevor Sie die Bluetooth Funktion nutzen.

1. Schalten Sie das Wi-Fi-Direkt Gerät ein und aktivieren Sie dessen Wi-Fi-Direkt Funktion.

2. Wählen Sie auf dem Home Bildschirm Einstellungen, und drücken Sie die 📄 Taste.

3. Wählen Sie Netzwerk und drücken Sie die Taste.

4. Wählen Sie Wi-Fi-Direkt und drücken Sie die Taste. Die Wi-Fi-Direkt Geräte, mit denen Sie eine Verbindung herstellen können, werden angezeigt.

1. Es stehen drei Wege zur Verfügung, die Wi-Fi-Verbindung abzuschließen:

2. Über das Wi-Fi Gerät.

3. Über dieses Gerät mithilfe von PBC.
4. Über dieses Gerät mithilfe einer PIN.

Jede dieser Möglichkeiten wird im Folgenden beschrieben.

Über das Wi-Fi Gerät

1. Folgen Sie auf dem Wi-Fi Gerät den Anweisungen für den Anschluss an ein anderes Wi-Fi-Direkt Gerät. Schlagen Sie in der Bedienungsanleitung des Geräts für weitere Anweisungen nach.
2. Wenn die Prozedur abgeschlossen ist, sollte auf dem Bildschirm des Fernsehgeräts ein Popup-Fenster mit der Meldung erscheinen, dass ein die Wi-Fi-Direkt Funktion unterstützendes Gerät eine Verbindung herstellen möchte. Wählen Sie OK, und drücken Sie anschließend die Taste, um zu bestätigen.
3. Das Popup-Fenster für den Verbindungsaufbau gefolgt vom Popup-Fenster für die hergestellte Verbindung erscheinen. Wenn das Fenster geschlossen wird, sollte das Gerät auf dem WiFi-Direkt Bildschirm als verbunden aufgelistet werden.

- Mit den PBC und PIN Prozeduren werden die Geräte automatisch verbunden.

Über dieses Gerät mit Hilfe von PBC

1. Wählen Sie das Wi-Fi-Direkt Gerät, das Sie an dieses Gerät anschließen möchten und drücken Sie anschließend die 📄 Taste.

2. Das Popup-Fenster für den Verbindungsaufbau gefolgt vom Popup-Fenster für die hergestellte Verbindung erscheinen. Wenn das Fenster geschlossen wird, sollte das Gerät auf dem Wi-Fi-Direkt Bildschirm als verbunden aufgelistet werden.

Über dieses Gerät mit Hilfe einer PIN

1. Wählen Sie das Wi-Fi-Direkt Gerät, das Sie an dieses Gerät anschließen möchten und drücken Sie anschließend die 📄 Taste.
2. Das PIN Popup-Fenster erscheint.
3. Notieren Sie den PIN Code in dem Popup-Fenster und tragen Sie ihn in das entsprechende Feld des Wi-Fi-Direkt Geräts ein, das Sie anschließen möchten,
4. Das Popup-Fenster für den Verbindungsaufbau gefolgt vom Popup-Fenster für die hergestellte Verbindung erscheinen. Wenn das Fenster geschlossen wird, sollte das Gerät auf dem Wi-Fi-Direkt Bildschirm als verbunden aufgelistet werden.

Die aktuelle Kabel- oder WLAN-Netzwerkverbindung wird unterbrochen, wenn Sie die Wi-Fi-Direkt Funktion nutzen.

Text Dateien mit Dateierweiterungen wie .TXT oder DOC werden nicht angezeigt, wenn Sie die Wi-Fi-Direkt Funktion verwenden.

Aktualisieren der Software

Mit dem Software-Update Menü können Sie Software-Updates herunterladen, welche die Leistung des Geräts verbessern oder zusätzliche Dienste zur Verfügung stellen.

• Das Gerät während des Aktualisierungsvorgangs niemals manuell ein oder aus schalten.
• Die Aktualisierung ist beendet, wenn sich das Gerät nach dem Neustart abschaltet. Drücken Sie die NETZSCHALTER Taste, um das aktualisierte Gerät einzuschalten.

• Samsung Electronics haftet nicht für Fehlfunktionen des Geräts, die auf eine instabile Internetverbindung oder fahrlässiges Handeln des Benutzers während der Software-Aktualisierung zurückzuführen sind.

• Wählen Sie im Home Menü Einstellungen und drücken Sie die 📄 Taste.

• Wählen Sie Unterstützung und drücken Sie die Taste.
• Wählen Sie Software-Update und drücken Sie die 📄 Taste.

Einstellungen

1. Wählen Sie eine der folgenden Methoden:

2. Online

3. Per USB
   • Automatische Update-Meldung

4. Drücken Sie die 📄 Taste. Die Anweisungen für jede Methode finden Sie im Folgenden.

Wenn Sie das Upgrade während des Herunterladens der Software abbrechen möchten, müssen Sie die 📄 Taste drücken.

Online

Ihr Gerät muss mit dem Internet verbunden sein, um die Online Funktion nutzen zu können. Entfernen Sie bevor Sie starten alle Disks aus dem Gerät.

1. Wählen Sie Online und drücken Sie die 📄 Taste. Die Mitteilung über den Verbindungsaufbau mit dem Server erscheint.
2. Wenn eine Aktualisierung verfügbar ist, erscheint eine Popup-Meldung mit der Frage, ob Sie die Aktualisierung durchführen wollen. Wenn Sie Ja auswählen, schaltet sich das Gerät automatisch aus und wieder ein und beginnt mit der Aktualisierung.
3. Ein Popup wird erscheinen und Sie über den Fortschritt informieren. Wenn die Aktualisierung abgeschlossen ist, schaltet sich das Gerät erneut automatisch ab.
4. Drücken Sie die NETZSCHALTER Taste, um das Gerät einzuschalten.

Per USB

1. Besuchen Sie die Webseite www.samsung.com.
2. Klicken Sie am oberen Rand der Seite auf SUPPORT.
3. Geben Sie die Modellnummer in das Suchfeld ein. Während der Eingabe der Modellnummer erscheint eine Klappliste mit den Geräten, die der Modellnummer entsprechen.
4. Klicken Sie in der Klappliste mit der linken Maustaste auf die Modellnummer Ihres Geräts.
5. Scrollen Sie auf der aufgerufenen Seite nach unten und klicken Sie auf Firmware Manuals & Downloads.
6. Klicken Sie in der Mitte auf der Seite auf Firmware.
7. Klicken Sie in der Spalte Datei auf der rechten Seite auf das ZIP Symbol.
8. Klicken Sie in dem ersten Popup-Fenster auf Send. Klicken Sie in dem zweiten Popup-Fenster auf OK, um die Firmware herunterzuladen und auf Ihrem PC zu speichern.

9. Entpacken Sie das Zip-Archiv auf Ihrem Computer. Sie sollten einen eigenen Ordner mit dem gleichen Namen wie die Zip-Datei anlegen.

10. Den Ordner auf ein USB-Flash-Laufwerk kopieren.

11. Stellen Sie sicher, dass sich keine Disk im Gerät befindet, und stecken Sie das USB-Flash-Laufwerk in den USB-Anschluss des Geräts.
12. Im Menü des Geräts nach Einstellungen > Unterstützung > Software-Update wechseln.
13. Wählen Sie Per USB.
14. Das Gerät sucht auf dem USB-Laufwerk nach der Software. Nachdem die Software gefunden wurde, erscheint das Update Aufruf Pop-up.
15. Wählen Sie OK. Das Heimkino schaltet sich aus und wieder ein und beginnt dann mit der Aktualisierung. Nachdem die Aktualisierung abgeschlossen ist, schaltet sich das Heimkino aus.
16. Drücken Sie die NETZSCHALTER Taste, um das Heimkino einzuschalten.
    Es darf keine Disk im Gerät eingelegt sein, wenn die Software über den USB-Anschluss aktualisiert wird.
    Überprüfen Sie nach Abschluss der Aktualisierung im Menü Software-Update die Software Details.

Automatische Update-Meldung

Wenn Ihr Gerät an ein Netzwerk angeschlossen ist und die Automatische Update-Meldung auf Ein eingestellt ist, teilt Ihnen das Gerät über eine Popup-Meldung mit, dass eine neue Softwareversion verfügbar ist.

1. Schalten Sie das Gerät ein.
2. Stellen Sie im Software-Update Menü Automatische Update-Meldung auf Ein. Das Gerät wird Sie über mögliche neue Softwareversionen mittels einer Pop-Up-Nachricht informieren.
3. Um die Firmware zu aktualisieren Ja wählen. Das Gerät schaltet sich automatisch aus, wird wieder gestartet und beginnt dann mit der Aktualisierung.
4. Ein Popup wird erscheinen und Sie über den Fortschritt informieren. Wenn die Aktualisierung abgeschlossen ist, schaltet sich das Gerät erneut automatisch ab.
5. Drücken Sie die NETZSCHALTER Taste, um das Gerät einzuschalten.

DLNA einrichten

DLNA ermöglicht die Wiedergabe von auf Ihrem PC gespeicherten Musiktiteln, Videos und Fotodateien mithilfe dieses Geräts. Um DLNA zu verwenden, müssen Sie eine Verbindung zum PC über das Netzwerk (Siehe Seite 14) erstellen und SAMSUNG PC-Share-Manager auf dem PC Installieren.

Herunterladen der DLNA Software

Um DLNA auf Ihrem PC nutzen zu können, müssen Sie die DLNA Software auf Ihrem PC installieren. Sie können die PC Software herunterladen und erhalten ausführliche Anweisungen für die Nutzung von DLNA auf der Webseite www.samsung.com.

1. Besuchen Sie www.samsung.com.
2. Klicken Sie am oberen Rand der Seite auf SUPPORT.
3. Geben Sie die Modellnummer in das Suchfeld ein. Während der Eingabe der Modellnummer erscheint eine Klappliste mit den Geräten, die der Modellnummer entsprechen.
4. Klicken Sie in der Klappliste mit der linken Maustaste auf die Modellnummer Ihres Geräts.
5. Scrollen Sie auf der aufgerufenen Seite nach unten und klicken Sie auf Firmware Manuals & Downloads.
6. Klicken Sie auf die Registerkarte Software.
7. Klicken Sie in der Software Karteikarte auf das EXE-Symbol auf der rechten Seite der DLNA Zeile.
8. Klicken Sie in dem ersten Popup-Fenster das erschient Send. In dem zweiten Popup-Fenster auf Save File klicken.
9. Wechseln Sie in das Downloadverzeichnis mit der heruntergeladenen Datei und doppelklicken Sie auf die Datei.
10. In dem angezeigten Popup-Fenster auf Run klicken. Folgen Sie den Anweisungen auf Ihrem Bildschirm.

Laden Sie die DLNA Installations-/Bedienungsanleitung aus dem gleichen Software Tab durch Anklicken des entsprechenden PDF-Datei Symbols in der Datei Spalte auf der rechten Seite herunter. Die PDF-Datei wird heruntergeladen und geöffnet. Folgen Sie den Anweisungen, um DLNA zu installieren und einzurichten. Sie können die Datei anzeigen und/oder speichern.

Um DLNA mit Ihrem Smartphone nutzen zu können, müssen Sie Ihr Heimkinosystem und das Smartphone mit dem gleichen Netzwerk verbinden.

Wiedergabe von Inhalten

Ihr Heimkino kann Inhalte von Blu-ray/DVD/CD Disks, USB-Geräten, PCs, Smartphones, Tablets und in Anwendungen wiedergeben.

Um auf Ihrem PC oder Mobilgeräten gespeicherte Inhalte wiederzugeben, müssen Sie den PC oder das mobile Gerät und dieses Gerät an Ihr Netzwerk anschließen. Um Inhalte auf Ihrem PC wiederzugeben, müssen Sie die DLNA Netzwerk Software herunterladen und installieren oder die bereits auf Ihrem Computer vorhandene DLNA Netzwerk Software verwenden.

PCs die mit Windows 7 oder Windows 8 betrieben werden, verfügen bereits über die DLNA (Play To) Software.

Umschalten des Wiedergabegeräts

Wenn zwei oder mehr externe Geräte an das Hauptgerät angeschlossen sind, können Sie jede der drei im Nachfolgenden beschriebenen Methoden verwenden, um das Wiedergabegerät umzuschalten.

Methode 1

Verwenden Sie auf dem Home Bildschirm die ▲▼◀▶ Tasten um nach Gerät wechseln zu gehen und drücken Sie dann die 📄 Taste.

Das Gerät wechseln Popup wird angezeigt. Gehen Sie mit den ▲▼ Tasten zum gewünschten Gerät und drücken Sie die 📄 Taste.

Methode 2

Wenn Sie zu Fotos, Videos, Musik oder anderen dateibasierten Inhalten wechseln, erscheint eine Liste mit Ordnern und Dateien. Drücken Sie die ROTE (A) Taste, um das Gerät wechseln Popup-Fenster anzuzeigen und verwenden Sie die ▲▼ Tasten, um zum gewünschten Gerät zu gehen und drücken Sie die 📄Taste.

Methode 3

Wenn ein Gerät das erste Mal angeschlossen wird, erscheint ein Popup-Fenster, in dem Sie mithilfe der ◀▶ Tasten das Wiedergabegerät auswählen können.

Wiedergabe von kommerziellen Disks

1. Drücken Sie die ▲ Taste, um das Diskfach zu öffnen.
2. Legen Sie die Disk vorsichtig mit der bedruckten Seite nach oben in das Diskfach ein.

1. Drücken Sie die ▲ Taste, um die Disklade zu schließen. Die Wiedergabe wird automatisch gestartet.
2. Wenn die Wiedergabe nicht automatisch startet, bitte die ▶ Taste auf der Fernbedienung drücken.

Lagerung & Handhabung der Disks

• Umgang mit den Disks

- Fingerabdrücke oder Kratzer auf der Disk können zu einer Verschlechterung der Klang- und Bildqualität oder zu Springen führen.

• Vermeiden Sie das Berühren der Oberfläche der Disk, auf der die Daten gespeichert sind.
• Halten Sie die Disk mit den Fingerspitzen am Rand fest.
• Kleben Sie kein Papier oder Klebeband auf die Disk

- Reinigen der Disks

- Wenn sich Fingerabdrücke oder Schmutz auf der Disk befinden, säubern Sie sie mit einem milden Reinigungsmittel und einem weichen Tuch.

• Beim Reinigen vorsichtig von innen in Richtung des Randes der Disk wischen.

• Disk-Lagerung

• Setzen Sie die Disk keiner direkten Sonneneinstrahlung aus.
  ■ Bewahren Sie die Disk an einem kühlen, gut belüfteten Ort auf.
  ■ Bewahren Sie die Disk in einer Schutzhülle auf und lagern Sie sie senkrecht.

Wiedergabe von selbst aufgenommenen Disks

Sie können Multimedia Dateien wiedergeben, die Sie auf Blu-ray Disks, DVDs oder CDs aufgenommen haben.

1. Legen Sie eine selbst aufgenommene Disk mit der Aufschrift nach oben in das Diskfach ein und schließen Sie das Fach.
2. Verwenden Sie die ▲▼◀▶ Tasten, um die Art des Inhalts auszuwählen, den Sie ansehen oder wiedergeben möchten - Fotos, Videos, oder Musik - und drücken Sie dann die 📄 Taste.

ODER

2 ^-1 . Wählen Disk wdg. auf dem Home Bildschirm. Der Bildschirm Disk wdg. wird angezeigt. Verwenden Sie die ▲▼ Tasten, um zwischen den Inhaltstypen Fotos, Videos oder Musik zu wählen.

1. Es wird ein Bildschirm mit dem Inhalt der Disk angezeigt. Je nachdem, wie der Inhalt angeordnet ist, sehen Sie entweder Ordner, einzelne Dateien oder beides.
2. Falls erforderlich mithilfe der ▲▼◀▶ Tasten einen Ordner auswählen und anschließend die 📄 Taste drücken.
3. Verwenden Sie die ▲▼◀▶ Tasten, um eine Datei für die Wiedergabe auszuwählen und drücken Sie die 📄 Taste.
4. Drücken Sie die RETURN Taste ein- oder mehrmals, um den aktuellen Bildschirm oder einen Ordner zu verlassen oder um zum Home Bildschirm zurückzukehren. Drücken Sie die EXIT Taste, um direkt zum Home Bildschirm zurückzukehren.
5. Schlagen Sie auf den Seiten 28 - 32 nach, um zu erfahren, wie die Wiedergabe von Videos, Musik oder Bildern von einer Disk gesteuert wird.

Wiedergabe von Dateien auf einem USB-Gerät

Es gibt zwei Methoden, um Multimediadateien auf einem USB-Gerät über Ihr Gerät wiederzugeben.

Methode 1 : Wenn Sie ein USB-Gerät

anschließen, während das Gerät eingeschaltet ist

1. Das "Neues Gerät angeschlossen." Popup-Fenster erscheint.

Wenn das Popup-Fenster nicht angezeigt wird, fahren Sie mit Methode 2 fort.
2. Mithilfe der ▲▼ Tasten Fotos, Videos oder Musik auswählen, und die 📄 Taste drücken. Je nachdem, wie der Inhalt angeordnet ist, sehen Sie entweder Ordner, einzelne Dateien oder beides.

1. Falls erforderlich, verwenden Sie die ▲▼◀▶ Tasten, um einen Ordner auszuwählen und drücken Sie die 📊 Taste.
2. Wählen Sie eine wiederzugebende Datei aus und drücken Sie die 📄 Taste.
3. Drücken Sie die RETURN Taste, um einen Ordner zu verlassen oder die EXIT Taste, um zum Home Bildschirm zurückzukehren.
4. Schlagen Sie auf den Seiten 28 - 32 nach, um zu erfahren, wie die Wiedergabe von Videos, Musik oder Bildern von einem USB-Gerät gesteuert wird.

Methode 2 : Wenn das Gerät eingeschaltet wird, nachdem ein USB-Gerät angeschlossen wurde

1. Schalten Sie das Gerät ein.
2. Drücken Sie Gerät wechseln und wählen Sie ein USB-Gerät aus.
3. Mithilfe der ◀▶ Tasten Fotos, Videos oder Musik auf dem Home Bildschirm auswählen, und die 📄 Taste drücken.
4. Falls erforderlich, verwenden Sie die ▲▼◀▶ Tasten, um einen Ordner auszuwählen und drücken Sie die 📊 Taste.
5. Wählen Sie eine wiederzugebende Datei aus und drücken Sie die 📄 Taste.
6. Drücken Sie die RETURN Taste, um einen Ordner zu verlassen oder die EXIT Taste, um zum Home Bildschirm zurückzukehren.
7. Schlagen Sie auf den Seiten 28 - 32 nach, um zu erfahren, wie die Wiedergabe von Videos, Musik oder Bildern von einem USB-Gerät gesteuert wird.
   Wenn Sie eine Disk einlegen, während Sie über ein USB-Gerät oder Telefon wiedergeben, wird der Gerätemodus automatisch auf "Disk" umgeschaltet.
   Wenn Ihr Telefon DLNA kompatibel ist, können Sie Inhalte ohne den Anschluss über ein USB-Kabel wiedergeben. (Siehe Seite 37)

Wiedergabe von Inhalten

Steuern der Videowiedergabe

Sie können die Wiedergabe von Videoinhalten auf Blu-ray-Disks/DVDs, USB-Geräten, mobilen Geräten oder dem PC steuern. Je nach Disk oder Inhalt können einige in dieser Anleitung beschriebenen Funktionen nicht zur Verfügung stehen.

Tasten auf der Fernbedienung für die Videowiedergabe

① Wiedergabetasten

Das Gerät gibt im Suchen, Langsam oder Schritt Modus keinen Ton wieder.

- Drücken Sie die Taste▶, um zur normalen Wiedergabegeschwindigkeit zurückzukehren.

	Startet die Wiedergabe.
	Beendet die Wiedergabe.
	Unterbricht die Wiedergabe.
Beschleunigte Wiedergabe	Drücken Sie während der Wiedergabe die Taste ◀ oder ▶ Taste. Jedes Mal, wenn Sie die ◀ oder ▶ Taste drücken, ändert sich die Wiedergabegeschwindigkeit.
Wiedergabe in Zeitlupe	Drücken Sie im Pause-Modus die ▶ Taste. Jedes Mal, wenn Sie die ▶ Taste drücken, ändert sich die Wiedergabegeschwindigkeit.
Einzelbildwiedergabe	Drücken Sie im Pause-Modus die ▶ Taste. Jedes Mal, wenn Sie die ▶ Taste drücken, wird ein neues Bild angezeigt.
Springen	Drücken Sie während der Wiedergabe die ◀ oder ▶ Taste. Jedes Mal, wenn Sie die ◀ oder ▶ Taste drücken, wird zum nächsten oder vorherigen Kapitel bzw. Datei gesprungen.

② Bedienen des Disk Menüs, Titel Menüs, Popup Menüs und der Titelliste

DISC MENU

Während der Wiedergabe diese Taste drücken, um das Disk Menü aufzurufen.

TITLE MENU

Während der Wiedergabe diese Taste drücken, um das Titel Menü aufzurufen.

- Wenn Ihre Disk über eine Wiedergabeliste verfügt, drücken Sie die GRÜNE (B) Taste, um zur Wiedergabeliste zu wechseln.

POPUP MENU

Während der Wiedergabe diese Taste drücken, um das Popup Menü aufzurufen.

③ Wiedergabe wiederholen

1. Drücken Sie während der Wiedergabe auf der Fernbedienung die Taste REPEAT.

2. Mithilfe der ▲▼ Tasten Aus, Titel, Kapitel, Alle oder Wiederhol. A-B auswählen, und die 📊 Taste drücken.

□ Wiederhol. A-B

1. Drücken Sie die 📄 Taste, um den Punkt zu markieren, an dem die Wiederholung starten soll (A).
2. Drücken Sie die 📄 Taste, um den Punkt zu markieren, an dem die Wiederholung enden soll (B).
3. Drücken Sie die REPEAT Taste erneut, um in den normalen Wiedergabemodus zurückzukehren.
4. Drücken Sie die 📄 Taste.

In Abhängigkeit von der Disk werden eventuelle nicht alle Wiederholungsoptionen auf dem Bildschirm angezeigt.
Kapitel oder Titel wird eventuell nicht sofort auf dem Bildschirm angezeigt. Drücken Sie die ▲▼ Tasten solange, bis sich Ihre Auswahl in dem entsprechenden Feld befindet.
Um zur normalen Wiedergabe zurückzukehren, die REPEAT Taste erneut drücken und mithilfe der ▲▼ Tasten Aus auswählen und dann die Taste betätigen.
Wiederhol. A-B wird eventuell nicht sofort auf dem Bildschirm angezeigt. Drücken Sie die ▲▼ Tasten solange, bis sich Wiederhol. A-B im entsprechenden Feld befindet.
Der Punkt (B) muss mindestens 5 Sekunden hinter Punkt (A) liegen.

EXTRAS Menü verwenden

Drücken Sie während der Wiedergabe die TOOLS Taste.

Titel

Wenn sich mehr als ein Titel auf der Disk oder dem Gerät befindet, können Sie so dem gewünschten Titel gehen und ihn auswählen.

Wiedergabezeit

Mit dieser Funktion können Sie zu einer bestimmten Stelle gehen, von der aus Sie die Wiedergabe starten oder fortsetzen wollen. Verwenden Sie die Nummerntasten, um den Wiedergabepunkt einzugeben.

Wiederholmod.

Mit dieser Option kann ein Titel, Kapitel oder ein markierter Abschnitt wiederholt werden.

Audio-Sync

Sie können die Verzögerung des Tons einstellen, sodass der Ton mit dem Bild synchron läuft. Die Verzögerungszeit kann zwischen 0 und 300 Millisekunden eingestellt werden.

Bildeinstellungen

Hier können Sie den Bildmodus einstellen.

■ Modus

• Benutzer : Mit dieser Option können Sie die Helligkeit, Kontrast, Farbe und Schärfe Funktionen manuell einstellen.
• Dynamisch : Wählen Sie diese Einstellung, um die Schärfe zu erhöhen.
• Normal : Wählen Sie diese Einstellung für die meisten Programme.
• Film : Dies ist die beste Einstellung zum Ansehen von Filmen.

Menüpositionen, die nur bei der Wiedergabe einer BD/DVD Disk erscheinen.

Kapitel

Mit dieser Option können Sie zu dem Kapitel springen, dass Sie sich ansehen möchten.

Audio

Mit dieser Option können Sie die gewünschte Audiosprache einstellen.

Untertitel

Mit dieser Option können Sie die gewünschte Untertitelsprache einstellen.

Winkel

Wählen Sie diese Option, um eine Szene unter einem anderen Blickwinkel aus zu betrachten. Die Winkel Option zeigt die Anzahl der verfügbaren Blickwinkel an (1/1, 1/2, 1/3 usw.).

BONUSVIEW Video BONUSVIEW Audio

Hier können Sie die gewünschte Bonusview Option einstellen.

Menüpositionen, die nur bei der Wiedergabe einer Datei erscheinen

Vollbild

Mit dieser Option können Sie den Vollbildmodus einstellen. Sie können zwischen Original, Modus1 (größer) und Modus2 (am größten) wählen.

Information

Wählen Sie diese Option, um Informationen der Videodatei anzuzeigen.

Abhängig von der Disk oder dem Speichergerät kann das Extras Menü abweichen. Eventuell werden nicht alle Optionen angezeigt.

Eine Video Wiedergabeliste erstellen

Sie können eine Wiedergabeliste von Videodateien auf ähnliche Weise wie für Musiktitel erstellen. Die Anleitung dazu finden Sie auf Seite 30.

Wiedergabe von kommerziellen Audio Disks

1. Legen Sie eine Audio-CD (CD-DA) oder eine MP3-Disk in die Disk-Lade ein.

2. Von einer Audio-CD (CD-DA) wird der erste Titel automatisch abgespielt. Die Titel werden in der Reihenfolge abgespielt, in der sie auf der Disk gespeichert wurden.

3. Bei einer MP3-Disk wählen Sie mit den Tasten ◀▶ Musik und drücken Sie anschließend die 📊 Taste.
   ◀▶ Musik und drücken Sie anschließend die Taste.

Wiedergabe von Inhalten

1. Um einen bestimmten Titel wiederzugeben, die ▲▼ Tasten auf der Fernbedienung verwenden, um den Titel auszuwählen und die 📋 Taste drücken.

Weitere Informationen über die Musikwiedergabefinden Sie im nächsten Abschnitt "Steuern der Musikwiedergabe".

Steuern der Musikwiedergabe

Sie können die Wiedergabe von auf DVDs, CDs, USB-Geräten, mobilen Geräten oder dem PC gespeicherten Musiktiteln steuern. Je nach Disk oder Inhalt können einige in dieser Anleitung beschriebenen Funktionen nicht zur Verfügung stehen.

Tasten auf der Fernbedienung für die Musikwiedergabe

1	Nummerntasten: Drücken Sie während der Wiedergabe der Wiedergabeliste die gewünschte Titelnummer. Das ausgewählte Video wird wiedergegeben.
2	Überspringen: Während der Wiedergabe die ◀ oder ▶Taste drücken, um zum vorherigen oder nächsten Musiktitel zu wechseln.
3	□ Taste: Stoppt die Wiedergabe eines Musiktitels.

4	Schnelle Wiedergabe (nur bei Audio CDs (CD-DA)) :Drücken Sie während der Wiedergabe die Taste ◀ oder ▶Taste. Jedes Mal, wenn Sie die ◀ oder ▶Taste drücken, wird die Wiedergabegeschwindigkeit geändert.
5	■Taste : Unterbrechen eines Titels.
6	▶Taste : Wiedergabe des ausgewählten Musiktitels.

Wiederholen von Titeln

Sie können eine Titelwiederholung einstellen.

1. Drücken Sie während der Wiedergabe die TOOLS Taste.
2. Wählen Sie im Wiederholmod. mit der ◀▶ Taste Aus, Track oder Eins, Alle oder Zuf.-Wdg. und drücken Sie die 📄 Taste.

Erstellen einer Musik Wiedergabeliste

1. Wenn Sie Musiktitel von einer kommerziellen CD oder DVD wiedergeben, die ☐ oder RETURN drücken. Die Musikliste wird angezeigt. Wenn Sie eine Wiedergabeliste von einer selbst erstellten Disk oder einem USB-Gerät erstellen, können Sie Auf die Titelliste wie auf Seite 26 oder 27 beschrieben zugreifen.
2. Drücken Sie die ▲▼◀▶ Tasten, um eine gewünschte Datei auszuwählen, und drücken Sie dann auf die GELBE (C) Taste, um die Datei auszuwählen. Wiederholen Sie den Vorgang, um weitere Dateien auszuwählen.
3. Wenn Sie alle Dateien auswählen wollen, drücken Sie die TOOLS Taste und verwenden Sie die ▲▼ Tasten, um Alle wählen auszuwählen und drücken Sie anschließend die 📄 Taste. Wenn Sie alle Dateien abwählen wollen, drücken Sie die TOOLS Taste, wählen Sie Alle abwählen und drücken Sie die 📄 Taste.

1. Um eine Datei aus der W.-Liste zu entfernen, zu der Datei gehen und die GELBE (C) Taste drücken.
2. Drücken Sie die 📄 Taste, um die ausgewählten Dateien abzuspielen. Der Bildschirm W.-Liste wird angezeigt.
3. Um zur Musikliste zu wechseln, die ☐ oder RETURN Taste drücken.
4. Um zur W.-Liste zurückzukehren, die 📄 Taste drücken.
   Sie können auf Audio CDs (CD-DA) eine Wiedergabeliste mit maximal 99 Titeln erstellen.
   Wenn Sie von der W.-Liste zur Titelliste wechseln und wieder zur W.-Liste zurückkehren, wir die W.-Liste vom Anfang wiedergegeben.

Rippen

1. Schließen Sie ein USB-Gerät an den USB-Anschluss auf der Vorderseite des Geräts an.
2. Wenn der Wiedergabebildschirm angezeigt ist, mithilfe der ▲▼ Tasten einen Titel auswählen und anschließend die GELBE (C) Taste drücken. Auf der linken Seite des Titels erscheint eine Markierung.
3. Wiederholen Sie Schritt 2, um weitere Titel auszuwählen und zu markieren.
4. Um einen Titel aus der Liste zu entfernen, zum Titel gehen und die GELBE (C) Taste erneut drücken. Die Markierung des Titels wird entfernt.
5. Nach Abschluss die TOOLS Taste betätigen. Das Menü Extras erscheint.
6. Mithilfe der ▲▼ Tasten Ripp. auswählen, und die 📄 Taste drücken. Der Bildschirm Ripp. wird angezeigt.
7. Wählen Sie mithilfe der ▲▼ Tasten das Gerät aus, auf dem die gerippten Dateien gespeichert werden sollen und drücken Sie die 📄 Taste.
   Das Gerät während des Rippens nicht abtrennen.
8. Wenn Sie das Rippen abbrechen wollen, müssen Sie die 📄 Taste drücken und anschließend Ja auswählen. Wählen Sie Nein, um mit dem Rippen fortzufahren.
9. Wenn das Rippen abgeschlossen ist, wird die Meldung "Kopieren abgeschlossen." angezeigt.
10. Drücken Sie die 📄 Taste, um zum Wiedergabebildschirm zurückzukehren.
    Diese Funktion steht für DTS Audio CDs nicht zur Verfügung.
    Diese Funktion wird eventuell von einigen Disks nicht unterstützt.

Beim Rippen werden die Musikdateien in das .mp3 Format mit 192kbps umgewandelt.
Auf der Titelliste könne sie zwischen Alle wählen oder Alle abwählen wählen.

- Wählen Sie Alle wählen, um alle Titel auszuwählen und drücken Sie die 📄 Taste. Dadurch wird die Auswahl einzelner Titel aufgehoben.

- Verwenden Sie Alle abwählen, um alle Titel gleichzeitig abzuwählen.

Anzeigen von Fotos

Sie können auf DVDs, USB-Geräten, mobilen Geräten oder dem PC gespeicherte Fotos anzeigen.

Extras Menü verwenden

Drücken Sie während der Wiedergabe die TOOLS Taste.

Diashow starten / anhalten

Startet oder beendet die Diashow.

Diashow-Geschw.

Wählen Sie diese Option, um die Geschwindigkeit der Diashow einzustellen.

Hintergrundmusik

Wählen Sie diese Option, um während der Diashow Musik zu hören.

Zoom

Vergrößert das aktuelle Bild. (bis zu vierfache Vergrößerung.)

Drehen

Dreht das Bild. (Das Bild wird entweder im Uhrzeigersinn oder gegen den Uhrzeigersinn gedreht.)

Information

Zeigt die Bildinformation an, inklusive Name und Größe, usw.

Wiedergabe von Inhalten

Abhängig von der Disk oder dem Speichergerät kann das Extras Menü abweichen. Eventuell werden nicht alle Optionen angezeigt.
Um die Hintergrundmusik Funktion aktivieren zu können, muss sich die Bilddatei im gleichen Ordner befinden, wie die Musikdatei. Die Audioqualität kann durch die Bitrate der MP3-Datei, die Bildgröße und die Kodierungsmethode beeinträchtigt werden.

Eine Foto Wiedergabeliste erstellen

Sie können fast auf die gleiche Art und Weise eine Fotowiedergabeliste erstellen, wie Sie eine Musik-Wiedergabeliste erstellen. Die Anleitung dazu finden Sie auf Seite 30. Wählen Sie anstelle der Musikdateien Fotodateien aus.

Radio wiedergeben

- Um Radio hören zu können, müssen Sie die mitgelieferte UKW-Antenne anschließen.

Bedienen des Radios mit der Fernbedienung

1. Drücken Sie die FUNCTION Taste, um FM auszuwählen.
2. Stellen Sie den gewünschten Sender ein.

- Gespeicherter Sender 1 : Drücken Sie die □ Taste, um PRESET auszuwählen und drücken Sie anschließend die TUNING UP, DOWN Taste, um einen gespeicherten Sender aufzurufen.

- Bevor Sie voreingestellte Sender aufrufen können, müssen Sie die Sender im Gerät abspeichern.

• Manuelle Sendersuche : Drücken Sie die □ Taste, um MANUAL auszuwählen und drücken Sie anschließend die TUNING UP, DOWN Taste, um das Frequenzband nach oben oder unten zu durchlaufen.
• Automatische Sendersuche : Drücken Sie die □ Taste, um MANUAL auszuwählen und drücken Sie anschließend die TUNING UP, DOWN Taste, um das Frequenzband automatisch zu durchsuchen.

Einstellen des Mono/Stereo-Modus

Drücken die MO/ST Taste.

• Jedes Mal, wenn Sie die Taste drücken wird zwischen STEREO und MONO Empfang umgeschaltet.
• An Orten mit schlechtem Empfang, können Sie MONO einstellen, einen klaren, rauschfreien Empfang zu erhalten.

Sender voreinstellen

Beispiel : Speichern des Senders FM 89.10.

1. Drücken Sie die FUNCTION Taste, um FM auszuwählen.
2. Drücken Sie die TUNING UP, DOWN Taste, um <89.10> einzustellen.
3. Drücken Sie die Taste TUNER MEMORY.

• Die NUMMER leuchtet auf dem Display auf.

1. Drücken Sie die Taste TUNER MEMORY erneut.

2. Drücken Sie die TUNER MEMORY Taste bevor NUMBER auf der Anzeige ausgeblendet wird.

3. Nachdem Sie die TUNER MEMORY Taste gedrückt haben, wird NUMBER auf dem Bildschirm ausgeblendet und der Sender ist im Speicher gespeichert.

4. Zur Voreinstellung eines anderen Senders wiederholen Sie bitte Schritte 2 bis 4.

- Um einen gespeicherten Sender einzustellen, die TUNING UP, DOWN Taste drücken.

Über RDS-Sender

Verwenden von RDS (Radio Data System) für den Empfang von UKW-Sendern UKW-Sender

RDS ermöglicht es Radiostationen ein zusätzliches Signal neben den regulären Programmsignalen zu senden.

Dazu gehören beispielsweise Informationen über den Sendernamen oder die Art des Radioprogramms, wie etwa Sport oder Musik usw.

Wenn Sie eine Radiostation mit RDS-Dienst gewählt haben, erscheint das RDS-Symbol auf der Anzeige.

Beschreibung der RDS-Funktion

• PTY (Programmtyp): Zeigt den Programmtyp an, der gerade wiedergegeben wird.
• PS NAME (Program Service Name) : Zeigt den Namen der Radiostation an und besteht aus 8 Zeichen.
• RT (Radio Text) : Dekodiert die vom Sender übertragenen Texte (wenn vorhanden) und besteht aus maximal 64 Zeichen.
• CT (Clock (Time Uhrzeit)): Dekodiert die Echtzeit aus der Radiofrequenz. Einige Radiostationen übertragen eventuelle keine PTY, RT oder CT Informationen. Deswegen können diese Informationen nicht immer angezeigt werden.
• TA (Verkehrsdurchsage): TA ON/OFF zeigt an, dass die Verkehrsdurchsage gerade läuft.
  RDS funktioniert möglicherweise nicht richtig, wenn die gewählte Station RDS-Signale nicht korrekt übermittelt oder das Signal schwach ist.

Anzeigen der RDS-Signale

Sie können die von der Station gesendeten RDS-Signale auf dem display ablesen. Betätigen Sie die TasteRDS DISPLAY während Sie eine Radiostation hören.

- Bei jeder Betätigung der Taste ändert sich die Anzeige um Ihnen folgende Informationen anzuzeigen: PS NAME → RT → CT → Frequenz

PS(Programmdienst)	Während des Suchvorgangs, erscheintund anschließend werden die Sendernamen angezeigt.erscheint, wenn kein Signal gesendet wird.
RT (RadioText)	Während des Suchvorgangs erscheintund anschließend werden die von der Radiostation gesendeten Mitteilungen angezeigt.erscheint wenn kein Signal gesendet wird.
Frequenz	Senderfrequenz (kein-RDS-Service)

Über auf dem Bildschirm angezeigte Zeichen

Wenn im Bildschirm PS, oder RT-Signale angezeigt werden, werden die folgenden Zeichen verwendet.

• Das Display-Fenster unterschiedet nicht zwischen Groß- und Kleinbuchstaben. Es werden nur Großbuchstaben verwendet.
• Die Anzeige kann keine akzentuierten Buchstaben darstellen. So kann beispielsweise für akzentuierte stehen, wie <Å, Å, Ä, Á, Å und Ä.>

PTY (Program-Typ) Anzeige und

PTY-SEARCH Funktion

Einer der Vorteile des RDS-Service ist dass Sie eine besondere Art vom Programm von der vor eingestellten Kanälen durch das Angeben der PTY-Codes ausfindig machen können.

Programmsuche mithilfe der PTY-Codes

- Bevor Sie beginnen!

• PTY Suche gilt für alle programmierte Sender.
• Um den Suchvorgang vorzeitig abzubrechen, während der Suche die □ Taste drücken.
• Es gibt eine Zeitbegrenzung für die folgende Schritte. Wenn die Einstellung vor ihrer Beendigung abgebrochen wird, starten Sie nochmals mit Schritt 1.

- Wenn Sie eine Taste auf der Hauptfernbedienung drücken. Achten Sie darauf dass Sie für die Auswahl des UKW Senders die Hauptfernbedienung benutzen.

1. Betätigen Sie die Taste PTY SEARCH, während Sie einen UKW-Sender hören.
2. Drücken Sie die Taste PTY- oder PTY+ bis der gewünschte PTY-Code auf dem Bildschirm angezeigt wird.

- Auf dem Bildschirm auf der rechten Seite werden die beschriebenen PTY-Codes angezeigt.

1. Drücken Sie die Taste PTY SEARCH erneut, während der gewünschte PTY-Code auf dem Bildschirm noch angezeigt wird.

- Das Center-Lautsprecher Gerät sucht nach 15 programmierten Sendern, stoppt wenn einen ausgewählte Sender erkannt wurde, und stellt diesen Sender ein.

Bluetooth verwenden

Sie können von einem Bluetooth-Gerät Musik in bester Stereo Klangqualität ganz ohne Kabel genießen.

Was ist Bluetooth?

Bluetooth ist eine neue Technologie, mit der es möglich ist, Bluetooth-fähige Geräte über eine kurze Funkverbindung miteinander zu verbinden.

- Eine Bluetooth-Verbindung kann Störungen aufweisen:

• Wenn das Empfangs-/Sendesystem eines Bluetooth-Geräts oder des Heimkinosystems berührt wird.
• Die Funkübertragung durch Wände, Ecken oder Bürotrennwände behindert wird.
• Interferenzen mit Geräten auftreten, welche dasselbe Frequenzband verwenden, wie medizinische Geräte, Mikrowellenherde oder Funknetzwerke.

- Verbinden Sie das Heimkino mit dem Bluetooth-Gerät auf eine kurze Entfernung.

Wiedergabe von Inhalten

• Mit zunehmender Entfernung zwischen Heimkino-System und Bluetooth-Gerät nimmt die Empfangsqualität ab. Wenn die Distanz den Bluetooth-Betriebsbereich übersteigt, geht die Verbindung verloren.
• In Gebieten mit geringer Empfangssensibilität ist die Funktion der Bluetooth-Verbindung möglicherweise eingeschränkt.
• In einer hindernisfreien Umgebung hat das Heimkino einen Empfangsradius von 10 m. Die Verbindung wird automatisch unterbrochen, wenn sich das Gerät außerhalb der Reichweite befindet. Selbst innerhalb dieses Radius kann die Klangqualität durch Hindernisse wie Mauern oder Türen beeinträchtigt werden.
• Dieses Funkgerät kann Interferenzen während des Betriebs verursachen.

Anschließen eines Bluetooth-Geräts

an das Heimkino

Bluetooth-Gerät

Stellen Sie bevor Sie beginnen sicher, dass das Bluetooth Gerät die Bluetooth Stereo Kopfhörer Funktion unterstützt.

1. Drücken Sie die FUNCTION Taste auf der Fernbedienung, um die BT Meldung anzuzeigen.
2. Wählen Sie auf dem Bluetooth-Gerät, mit dem Sie eine Verbindung herstellen möchten, das Bluetooth-Menü aus. Schlagen Sie bitte in der Bedienungsanleitung des Bluetooth-Geräts nach, um weitere Anleitungen zu erhalten.
3. Wählen Sie auf dem Bluetooth-Gerät das Stereo-Headset-Menü aus.

- Es wird eine Liste der Geräte angezeigt.

1. Wählen Sie "[HTS]HXXXXX" aus der Ergebnisliste aus.

- Wenn die Verbindung zwischen dem Heimkino und Bluetooth-Gerät hergestellt ist, erscheint der Name des angeschlossenen Bluetooth Geräts gefolgt vom Heimkino auf der Anzeige des Heimkinos.

1. Starten Sie auf dem verbundenen Gerät die Musikwiedergabe.

- Sie können nun die vom Bluetooth-Gerät wiedergegebenen Musiktitel über das Heimkino System hören.

Das Heimkino unterstützt nur Middle Quality SBC (237kbps bei 48kHz). High Quality SBC (328kbps bei 44.1kHz) wird nicht unterstützt.
Die AVRCP Funktion wird unterstützt. Die Funktionalität ist je nach den Spezifikationen des angeschlossenen Geräts unterschiedlich.
Nur an ein Bluetooth-Gerät anschließen, das das A2DP Profil unterstützt.
Es kann nur eine Verbindung zu einem Bluetooth-Gerät hergestellt werden.
Die Suche oder der Verbindungsaufbau können unter folgenden Umständen nicht richtig funktionieren:

• Wenn sich das Heimkino in oder in der Nähe eines starken elektrischen Feldes befindet.
• Wenn mit mehreren Bluetooth-Geräten gleichzeitig eine Verbindung zum Heimkino hergestellt wurde.
• Wenn das Bluetooth-Gerät ausgeschaltet oder nicht angeschlossen ist oder nicht richtig funktioniert.

- Beachten Sie, dass Geräte, wie

Mikrowellenherde, WLAN-Geräte,

Leuchtstoffröhren und Gasöfen den selben

Frequenzbereich wie Bluetooth-Geräte

verwenden, wodurch es zu Interferenzen kommen kann.

Um die beste Kompatibilität mit Bluetooth oder anderen Geräten, wie Mobiltelefonen zu erreichen, empfehlen wir, auf die neueste Version für dieses Gerät zu aktualisieren.

Trennen des Bluetooth-Geräts vom Heimkino

Sie können die Verbindung zwischen Bluetooth-Gerät und Heimkino trennen. Schlagen Sie bitte in der Bedienungsanleitung des Bluetooth-Geräts nach, um weitere Anleitungen zu erhalten.

- Sobald das Heimkino-System vom Bluetooth-Gerät getrennt wurde, wird auf der Vorderseite des Heimkino-Systems DISCONNECTED angezeigt.

Trennen des Heimkinos vom Bluetooth-Gerät

Drücken Sie die 📋 Taste auf der Vorderseite des Heimkinos, um von BT auf einen anderen Modus umzuschalten oder das Heimkino auszuschalten.

• Das angeschlossene Bluetooth-Gerät wartet eine gewisse Zeit auf eine Antwort vom Heimkino, bevor es die Verbindung unterbricht, es sei denn, dass es durch Umschalten der Funktion abgetrennt wird. (Je nach Bluetooth-Gerät kann der Zeitraum bis zur Trennung der Verbindung variieren.)
  Die Bluetooth-Verbindung wird unterbrochen, wenn der Abstand zwischen dem Heimkino-System und dem verwendeten Bluetooth-Gerät mehr als 10 m beträgt. Wenn sich das Bluetooth-Gerät wieder in der Reichweite befindet oder Sie das Bluetooth-Gerät neu starten, müssen Sie die Verbindung zwischen diesen beiden Geräten erneut herstellen.
  Im Bluetooth Modus wird der Bildschirmschoner gestartet, wenn sich das Bluetooth-Gerät für länger als 5 Minuten im Bereitschaftszustand befindet. Um eine erneut eine Verbindung mit dem Bluetooth-Gerät herzustellen, muss der Bildschirmschoner ausgeschaltet und die Verbindung zum Gerät aufgebaut werden. Um den Bildschirmschoner abzubrechen, eine beliebige Taste auf der Fernbedienung (die Lautstärke Taste, eine Nummerntaste, usw.) drücken.

Einschalten des Geräts über Bluetooth

Wenn das Heimkinosystem ausgeschaltet ist, kann durch Anschließen Ihres Smart Device an das Gerät über eine Bluetooth-Verbindung das Heimkinosystem eingeschaltet werden.

Schnellstart ist verfügbar, wenn das Wechselstromkabel an eine Wechselstromquelle angeschlossen ist.
Um diese Funktion nutzen zu können, Einstellungen > System > Schnellstart auf Ein setzen.
Um diese Funktion nutzen zu können, muss zuerst eine Verbindung zwischen dem Heimkino System und Ihrem Smart Device hergestellt werden. Mit anderen Worten, das Heimkino System muss sich auf der Liste der bekannten Bluetooth-Geräte Ihres Smart Device befinden.
1. Schließen Sie Smart Device über Bluetooth an das Gerät an. (Weitere Informationen über Bluetooth-Verbindungen finden Sie in der Bedienungsanleitung Ihres Smart Device.)
2. Nachdem die Verbindung hergestellt ist, schaltet sich das Heimkinosystem automatisch in den BT-Modus.

- Wählen Sie den gewünschten Musiktitel, den Sie von Ihrem Smart Device wiedergeben möchten.

Verwenden von NFC (Nahfeldkommunikation)

Verbinden Sie Ihr NFC-kompatibles Gerät über Bluetooth mit dem Heimkino System, indem Sie dieser einfachen Prozedur folgen. Sie können Musik von Ihrem Smartphone über das Heimkino System wiedergeben.

1. Schalten Sie die NFC-funktion auf dem Smartphone ein und stellen Sie sicher, dass die Bildschirm sperren Funktion des Smartphones abgeschaltet ist. Die NFC-Funktion des Smartphones funktioniert nicht, wenn die Bildschirmsperre eingeschaltet ist.
2. Berühren Sie leicht das NFC Logo an der Oberseite des Heimkino Systems mit dem die NFC Funktion unterstützenden Gerät.
3. Auf dem Smartphone erscheint ein Pop-up mit der Frage, ob mit dem Aufbau der Bluetooth Verbindung fortgefahren werden soll. Wählen Sie 'Ja'.

- Wenn die Verbindung hergestellt ist, erscheint die Meldung 'connected [Verbunden]'.

1. Um die Verbindung zum NFC-Gerät abzubrechen, die Oberseite des Heimkino Systems erneut mit dem Gerät berühren.
2. Um eine Verbindung zu einem anderen NFC-Gerät herzustellen, während die Verbindung zum ersten Smartphone noch besteht, die Oberseite des Heimkino Systems mit dem neuen Gerät berühren. Die Verbindung mit dem ersten Smartphone wird abgebrochen und die Verbindung zum zweiten Smartphone hergestellt.

Die NFC-Funktion steht bei Android Geräten zur Verfügung, die mit Android OS 4.1 Jellybean oder neuer betrieben werden. - Wenn das Android Betriebssystem Ihres Geräts älter ist als Android OS 4.1 Jellybean, müssen Sie die 'Samsung NFC Connection' App vom Android Market herunterladen, um die NFC-Funktion nutzen zu können.
Die Position der NFC-Antenne ist bei jedem Smartphone unterschiedlich. Prüfen Sie vor dem Verbindungsaufbau, wo sich die Antenne befindet. Schlagen Sie in der Bedienungsanleitung Ihres Mobiltelefons nach, um zu erfahren, wo sich die Antenne befindet, bevor Sie eine Verbindung herstellen.
Wenn sich Ihr Smartphone in einer dicken Hülle befindet, kann der Verbindungsaufbau fehlschlagen.

Wiedergabe von Inhalten

Wenn Schnellstart auf Ein gesetzt ist, funktioniert die NFC-Verbindung auch dann, wenn das Heimkino ausgeschaltet ist. Die NFV-Verbindung funktioniert jedoch nur, wenn das Heimkino eingeschaltet wird, nachdem das Netzkabel von der Stechdose getrennt und wieder angeschlossen wurde.
Das N symbol ist in den Vereinigten Staaten und anderen Ländern ein Warenzeichen oder eingetragenes Warenzeichen der NFC Forum, Inc..
NFC Tagging zum Aufbau einer Bluetooth-Verbindung kann während des Ein- und Ausschaltens nicht durchgeführt werden.
NFC Tagging zum Aufbau einer Bluetooth-Verbindung funktioniert nicht, wenn die Batterieanzeige blinkt.

Verwenden der Tasten für Spezialeffekte auf der Fernbedienung

TV SOUND

TV SOUND

Wenn Sie ein Fernsehgerät besitzen, dass Anynet+ (HDMI-CEC) unterstützt, können Sie mit der TV SOUND Taste den Ton des Fernsehgeräts zu den Heimkinolautsprechern oder den TV-Lautsprechern umleiten. Folgen Sie bitte diesen Schritten:

1. Schließen Sie ein HDMI-Kabel an das Fernsehgerät und das Heimkino an. (Siehe Seite 13)
2. Stellen Sie Anynet+ (HDMI-CEC) Ein auf dem Heimkinosystem und dem Fernsehgerät ein.
3. Drücken Sie auf der Fernbedienung die TV SOUND Taste. TV SOUND ON blinkt auf der Anzeige auf und wechselt dann nach D. IN.

- Wenn TV SOUND eingeschaltet ist, wird der Ton des Fernsehgeräts über die Heimkinolautsprecher wiedergegeben.

1. Drücken Sie die TV SOUND Taste erneut, um TV SOUND auszuschalten.

- Wenn TV SOUND ausgeschaltet ist, wird der Ton des Fernsehgeräts über die Lautsprecher des angeschlossenen Anynet+ Fernsehgeräts wiedergegeben.

TV SOUND verwenden:

1) Wenn Sie den Ton des Fernsehgeräts über die Heimkinolautsprecher hören möchten.
2) Wenn Sie den Ton von Audiodateien eines an das Fernsehgerät angeschlossenen USB-Geräts über die Heimkinolautsprecher hören möchten.

Informationen über die Unterstützung von TV SOUND ON/OFF:

Anynet+ (HDMI-CEC) Einstellung	TV Sound EIN	TV Sound AUS
ON	HTS-Lautsprecher Aktiv	HTS-Lautsprecher Stumm
	TV-Lautsprecher Stumm	TV-Lautsprecher Aktiv
AUS	HTS-Lautsprecher Aktiv	HTS-Lautsprecher Stumm
	TV-Lautsprecher Aktiv	TV-Lautsprecher Aktiv
Kein Betrieb	HTS-Lautsprecher Aktiv	HTS-Lautsprecher Stumm
	TV-Lautsprecher Aktiv	TV-Lautsprecher Aktiv

DSP/EQ

Sie können verschiedene Klangeinstellungen verwenden.

↓ DSPOFF : Auswahl für normalen Klang.
CINEMA : Erzeugt einen realistischen kräftigen Klang für die Filmwiedergabe.
↓ MUSIC : Eignet sich für alle Musikquellen.
↓ GAME : Eignet sich für Videospiele und erzeugt einen kräftigen Klang.

M-STEREO (Multi-Stereo) : Erzeugt einen Surround Klang für Stereo Klangquellen.
▼ POWER BASS : Verstärkt die tiefen Töne.
LOUD : Verbessert die Klangcharakteristik für Tiefe Töne in Abhängigkeit von der Lautstärke.
↓ NIGHT : Optimiert den Klang für das Hören bei Nacht durch die Komprimierung des Dynamikbereichs (weicher Klang).

Netzwerkdienste

Verwenden von BD-LIVE™

1. Schließen Sie das Gerät an das Netzwerk an. (Siehe Seite 14)
2. Konfigurieren Sie die Netzwerkeinstellungen. (Siehe Seiten 20-22)

Sobald das Gerät mit dem Netzwerk verbunden ist, können sie verschiedene filmbezogene Serviceinhalte, unter Benutzung einer BD-Live konformen Disk, genießen.

1. Schließen Sie einen USB Speicherstick an die USB-Buchse auf der Vorderseite des Geräts an und verwenden Sie BD-Datenmanagement, um den zur Verfügung stehenden Speicherplatz zu prüfen. Das Speichergerät benötigt mindestens 1 GB freien Speicher um BD-LIVE-Dienste zu ermöglichen.
2. Auf dem Home Bildschirm Einstellungen auswählen und anschließend die 📄 Taste drücken.
3. Wählen Sie System und drücken Sie die Taste.
4. Wählen Sie BD-Datenmanagement und drücken Sie die 📄 Taste.
5. Wählen Sie Gerät wechseln und drücken Sie die 📄 Taste.
6. Wählen Sie USB LAUFWERK und drücken Sie die 📄 Taste.
7. Legen Sie eine Blue-ray Disk ein, die BD-LIVE unterstützt.
8. Wählen Sie eine Position der vom Disk-Hersteller zur Verfügung gestellten BD-LIVE-Inhalte aus.
   Wie Sie BD-LIVE und dessen Funktionen nutzen können, kann je nach Disk variieren.

Verwenden von DLNA

Mit DLNA können Sie auf Dateien zugreifen, die sich auf Ihrem PC befinden und diese über Ihr Heimkino wiedergeben.

Folgen Sie den Anweisungen in der DLNA Bedienungsanleitung, um DLNA auf Ihrem Computer einzurichten und Ordner und Dateien zu kennzeichnen, die Sie mit dem Heimkino teilen möchten.

Um auf die Dateien auf Ihrem PC zuzugreifen und diese wiederzugeben, nachdem Sie DLNA eingerichtet haben, sind die folgenden Schritte auszuführen:

1. Schalten Sie Ihren PC, das Fernsehgerät und das Heimkino ein.

2. Stellen Sie sicher, dass der DLNA Shared Server auf Ihrem PC ausgeführt wird.

3. Wählen Sie an Ihrem Heimkinosystem Gerät wechseln.

4. Mithilfe der ▲▼ Taste Ihren PC in der Geräteliste auswählen.
5. Wählen Sie die Art der anzuzeigenden oder wiederzugebenden Dateien aus (Fotos, Videos oder Musik) und drücken Sie die 📄 Taste.
6. Mithilfe der ▲▼◀▶ Taste den Ordner mit der Art der ausgewählten Dateien auswählen und die 📄 Taste drücken. Die Dateilliste wird angezeigt.
7. Wählen Sie die anzuzeigende oder wiederzugebende Datei und drücken Sie die Taste.

Sie können Wiedergabelisten von Dateien auf Ihrem PC in der selben Art und Weise erstellen, wie Sie Wiedergabelisten von Dateien auf USB-Geräten und Disks erstellen.
Mit einigen Ausnahmen könne Sie die Wiedergabe der Dateien auf Ihrem PC in der gleichen Art und Weise steuern, wie sie die Wiedergabe von Dateien auf USB-Geräten oder Disks steuern.
Sie können ebenfalls auf Dateien auf Ihrem PC zugreifen, indem Sie zuerst im Home Bildschirm Fotos, Videos oder Musik auswählen und anschließend Ihren PC aus der angezeigten Geräteliste auswählen.

Anwendungen

Ihr Heimkinosystem bietet eine große Auswahl an Nachrichten, Filmen, Wetterdiensten und andere Inhalte, die Sie direkt herunterladen und auf Ihrem Heimkinosystem nutzen können. Stelle Sie zuerst sicher, dass das Heimkinosystem mit dem Internet verbunden ist. Ihr Heimkinosystem muss mit dem Internet verbunden sein, um die Anwendungen Funktion nutzen zu können.

Die über die Anwendungen Funktion angebotenen Anwendungen funktionieren zum größten Teil wie ihre online Versionen oder sind, falls sie abweichen, sehr einfach zu bedienen.

Um die Anwendungen nutzen zu können müssen Sie zuerst ein Konto anlegen. Obwohl Sie auf den meisten dieser Seiten ein Konto über Ihr Heimkinosystem anlegen können, ist es einfacher und schneller ein Konto unter Verwendung eines PC, Laptops oder Tablets mit Internetzugang anzulegen. Beachten Sie, dass Sie in einigen Fällen das Heimkinosystem und einen PC, Laptop oder ein Tablet verwenden müssen, um ein Konto anzulegen. Der Hauptunterschied zwischen den regulären online Versionen und den Versionen, auf die Sie über Ihr Heimkinosystem zugreifen können besteht darin, dass Sie bei den Versionen für das Heimkinosystem Ihre Fernbedienung für die Eingabe von Buchstaben und Zahlen anstatt einer Tastatur verwenden müssen.

Netzwerkdienste

Anwendungen verwenden

Wenn Sie das Erste Mal eine dieser Anwendungen aufrufen, werden vom Heimkinosystem zwei Zustimmungsaufforderungen angezeigt. Sie müssen beiden Zustimmungsaufforderungen zustimmen, um die Anwendungen herunterladen und nutzen zu können. Das Heimkinosystem zeigt vier voreingestellte populäre Anwendungen auf dem Home Bildschirm an. Sie können sich mehr Anwendungen anzeigen lassen und die auf dem Home Bildschirm des Heimkinosystems angezeigten Anwendungen ändern, indem Sie die Mehr Taste betätigen. Um eine Anwendung zu starten, die Anwendung markieren, doppelklicken und anschließend den auf dem Bildschirm angezeigten Anweisungen folgen.

Anzeigen zusätzlicher Anwendungen

1. Wählen Sie auf dem Home Bildschirm die Mehr Taste und drücken Sie anschließend die 📄 Taste. Der Mehr Anwendungen Bildschirm wird angezeigt, auf dem eine Reihe von Anwendungen angezeigt werden.
2. Um weitere Anwendungen anzuzeigen, die Markierung nach rechts oder links bewegen, bis eine andere Gruppe von Anwendungen erscheint.
3. Um den Mehr Anwendungen Bildschirm zu verlassen Schließen auswählen oder die RETURN Taste oder die EXIT Taste auf Ihrer Fernbedienung drücken.

Ändern der auf dem Home Bildschirm

angezeigten Anwendungen

1. Wählen Sie Mehr Taste und drücken Sie anschließend die 📄 Taste.
2. Wählen Sie auf dem Mehr Anwendungen Bildschirm die Bearb. Taste und drücken Sie anschließend die 📄 Taste.
3. Anwendungen, die vom Heimkinosystem auf der Startseite angezeigt werden, sind mit einem Häkchen gekennzeichnet. Wählen Sie die Anwendungen, die Sie vom Home Bildschirm entfernen möchten ab, indem Sie jede der Anwendungen markieren und anschließend die 📄 Taste drücken.
4. Wählen Sie die Anwendungen aus, indem Sie sie markieren und drücken Sie anschließend auf die Taste. Auf den ausgewählten Anwendung erscheint eine Markierung. Sie können bis zu vier Anwendungen gleichzeitig auswählen.
5. Wählen Sie anschließend OK und drücken Sie dann die 📄 Taste. Der Home Bildschirm wird erneut angezeigt.
   Um eine Anwendung zu verlassen, die EXIT Taste auf der Fernbedienung drücken.
   Um die Anmeldeinformationen für alle Anwendungen zu löschen, die □ Taste für mindestens 5 Sekunden gedrückt halten.

Den Opera TV Store nutzen

Im Opera TV Store finden Sie Internet Video Streaming mit hoher Qualität, Soziale Netzwerke und Musik Streaming Dienste.

Auf Opera TV Store zugreifen

Um auf den Opera TV Store zuzugreifen, die Opera TV Store Taste auf dem Home Bildschirm auswählen und dann die 📄 Taste drücken. Um den Opera TV Store Bildschirm zu verlassen, die EXIT oder RETURN Taste auf Ihrer Fernbedienung drücken.

Navigieren im Opera TV Store

Wenn der Opera TV Store Bildschirm erscheint, wird eine Zusammenstellung von Anwendungen angezeigt. Benutzen Sie die ▲▼◀▶ Tasten auf der Fernbedienung, um die Markierung von einer Anwendung zur nächsten zu bewegen.

Auswählen einer Anwendung

Bewegen Sie die Markierung zu der von Ihnen gewünschten Anwendung und drücken Sie die 📄 Taste. Wählen Sie in dem angezeigten Popup-Fenster ÖFFNEN, um die Anwendung sofort zu öffnen oder IN MEINE APPS HINZUFÜGEN, um die Anwendung zu Meine Apps hinzuzufügen. Drücken Sie die RETURN Taste auf Ihrer Fernbedienung, um zum Opera TV Store Bildschirm zurückzukehren.

Anwendungen nach Kategorien auswählen

Um die Suche nach Anwendungen einfacher zu gestalten, könne sie die Anwendungen nach Kategorien, wie Beliebt, Zuschauen, Zuhören, Spielen, usw. sortieren. Um eine Kategorie auszuwählen, die ▲ Taste auf Ihrer Fernbedienung drücken, um die Markierung an den oberen Rand des Bildschirms zu bewegen. Wählen Sie mit den ◀▶ Tasten eine Kategorie aus.

Verwenden des Meine Apps Bildschirms

Um auf den Meine Apps Bildschirm zuzugreifen, MEINE APPS markieren und dann die 📄 Taste drücken. Der Meine Apps wird angezeigt, auf dem alle Anwendungen angezeigt werden die Sie unter Meine Apps gespeichert haben.

Anwendungen aus Eigene Apps entfernen

1. Markieren Sie die MENÜ Taste am oberen Rand des Meine Apps Bildschirms und drücken Sie anschließend die 📄 Taste auf Ihrer Fernbedienung.
2. Wählen Sie APPS ENTFERNEN im Menü und drücken Sie die 📄 Taste. Um eine der Anwendungen erscheint ein rotes Rechteck.

3. Bewegen Sie das Rechteck zu der zu löschenden Anwendung und drücken Sie die 📄 Taste.

4. Wiederholen Sie diesen Vorgang, um weitere Anwendungen zu löschen.

5. Anschließend FERTIG auswählen und dann die Taste drücken.
6. Drücken Sie die RETURN Taste, um zum Hauptbildschirm zurückzukehren.

Nach Anwendungen suchen

1. Wählen Sie SUCHEN am oberen Bildschirmrand aus und drücken Sie die 📄 Taste.
2. Um schnell nach beliebten Positionen zu suchen, klicken Sie eine der beliebten Suche Registerkarten am oberen Bildschirmrand an.
3. Um eine Anwendung nach dem Namen zu suchen, den Namen über die Bildschirmtastatur eingeben. Opera TV Store sucht bei der Eingabe und zeigt Anwendungen mit Namen an, die zu den von Ihnen eingegebenen Buchstaben passen.

- Um die aktuelle Suche abzubrechen, die RETURN Taste auf Ihrer Fernbedienung drücken oder wählen Sie ZURÜCK auf dem Bildschirm und drücken Sie anschließend die 📄 Taste.

Screen Mirroring

Screen Mirroring zeigt das Display eines Smartphones oder anderen kompatiblen Geräts mithilfe der Miracast™ Technologie auf dem Bildschirm des Fernsehgeräts an. Manuelles Screen Mirroring erfordert kein Kabel oder Wi-Fi-Router.

1. Verwenden Sie auf dem Home Bildschirm die ▶▶ Tasten um Screen Mirroring auszuwählen und drücken Sie dann die 📄 Taste.
2. Starten Sie AllShare Cast auf Smartphone oder Gerät.
3. Suchen Sie auf dem Gerät den Namen Ihres Heimkino Systems in der Liste der verfügbaren Geräte und wählen Sie ihn aus.
4. Das Fernsehgerät zeigt eine Verbindungsmeldung an (z. B. Verbindungsaufbau zu Android 92gb...) und anschließend eine Meldung, dass die Verbindung hergestellt wurde.

5. Nach ein paar Augenblicken erscheint der Bildschirm Ihres Geräts auf dem Fernsehbildschirm.

6. Wenn Sie die Screen Mirroring Funktion verwenden, kann es je nach vorliegender Umgebung zu stotternder Videowiedergabe oder Tonausfällen kommen.

7. Das Heimkinosystem kann keine Verbindung zu Geräten herstellen, die AllShare Cast unterstützen. Beachten Sie, dass alle Geräte die über AllShare Cast verfügen, je nach Hersteller eventuell nicht vollständig unterstützt werden. Weitere Informationen über die Unterstützung mobiler Verbindungen entnehmen Sie bitte der Webseite des Herstellers.

- Bluetooth Übertragungen können das Screen Mirroring Signal stören. Wir empfehlen dringend, dass Sie die Bluetooth Funktion an Ihrem Smartphone oder Smart Gerät ausschalten, bevor Sie die Screen Mirroring Funktion verwenden.

Zusätzliche Informationen

Hinweise

Aufstellungsarten

HDMI-AUSGANG

• Je nach Fernsehgerät stehen für den HDMI-Ausgang bestimmte Auflösungen möglicherweise nicht zur Verfügung.
• Sie müssen über einen HDMI-Anschluss verfügen, um Videos in 3D-Technologie genießen zu können.
• Ein langes HDMI-Kabel kann Bildrauschen verursachen. Wenn dieser Fall eintritt, im Menü HDMI-Deep Color auf Aus setzen.

Einstellungen

3D-Einstellungen

• Bei einigen 3D Disks muss zum Anhalten des Films währen einer 3D Wiedergabe die □ Taste einmal gedrückt werden. Der Film wird angehalten und der 3D-Modus wird deaktiviert. Um während der Wiedergabe eines 3D-Films eine 3D-Einstellungsoption zu ändern, die □ Taste einmal drücken. Das Blu-ray Menü wird angezeigt. Drücken Sie die □ Taste erneut und wählen Sie anschließend im Blu-ray-Menü 3D-Einstellungen aus.
• Je nach Inhalt und Position des Bildes auf Ihrem Fernsehbildschirm können senkrechte schwarze Balken auf der linken oder rechten Seite bzw. auf beiden Seiten angezeigt werden.

TV-Format

• Einige Bildformate sind nicht bei allen Disks verfügbar.
• Wenn Sie ein Bildformat und eine Option wählen, welche sich vom Bildformat Ihres Fernsehgeräts unterscheidet, kann das Bild verzerrt erscheinen.
• Wenn Sie 16:9 Original einstellen, kann von Ihrem Fernsehgerät das 4:3 PillarboxFormat (schwarze Streifen an den Seiten des Bildes) anzeigt werden.

BD Wise (Nur bei Samsung Produkten)

• Wenn BD Wise eingeschaltet ist, schaltet die Auflösung Einstellung automatisch auf BD Wise und BD Wise erscheint im Auflösung Menü.
• Wenn das Gerät an ein Gerät angeschlossen ist, das BD Wise nicht unterstützt, kann die BD Wise Funktion nicht verwendet werden.
• Um BD Wise fehlerfrei zu nutzen, die BD Wise Option sowohl auf diesem Gerät als auch am Fernsehgerät auf Ein stellen.

Digital-Ausgang

• Achten Sie darauf, den richtigen Digital-Ausgang auszuwählen, da andernfalls kein Ton oder ein Störgeräusch zu hören ist.
• Falls das HDMI-Gerät (Empfänger, TV) komprimierte Formate (Dolby digital, DTS) nicht unterstützt, wird das Audiosignal als PCM wiedergegeben.
• Reguläre DVDs haben keinen BONUSVIEW-Audio und keine Navigationssoundeffekte.
• Einige Blu-ray-Disks haben keinen BONUSVIEW-Audio und keine Navigationssoundeffekte.
• Die Digital-Ausgang Einstellung hat keine Auswirkung auf den analogen (L/R) Audioausgang oder den HDMI-Audioausgang. Die Einstellung beeinflusst die optische und HDMI Audiowiedergabe, wenn Ihr Gerät an einen AV-Receiver angeschlossen ist.
• Bei der Wiedergabe von MPEG- Soundtracks, wird das Audiosignal, unabhängig von der Digital-Ausgang Einstellung, als PCM (PCM oder Bitstrom) wiedergeben.
• Digital-Ausgang kann aktiviert werden, wenn Lautsprecher auswählen auf TV-Lautsprecher eingestellt ist.

BD-Live Internet-Verbindung

- Die Internetverbindung kann während der Nutzung der BD-LIVE-Inhalte eingeschränkt sein.

Anynet+ (HDMI-CEC)

• Je nach Fernsehgerät stehen für den HDMI-Ausgang bestimmte Auflösungen möglicherweise nicht zur Verfügung. Informationen dazu finden Sie in der Bedienungsanleitung Ihres Fernsehgeräts.
• Diese Funktion steht nicht zur Verfügung wenn CEC vom HDMI-Kabel nicht unterstützt wird.
• Wenn sich ein Anynet+ Logo auf Ihrem Samsung-Fernsehgerät befindet, wird die Anynet+-Funktion unterstützt.

BD-Datenmanagement

• Die Wiedergabe einer Disk kann im externen Speichermodus angehalten werden, wenn das USB-Gerät während der Wiedergabe entfernt wird.
• Es werden nur USB-Geräte mit einem FAT-Dateisystem (DOS 8.3 Datenträgerbezeichnung) unterstützt. Es wird die Verwendung eines USB-Geräts mit USB 2.0-Protokoll Unterstützung und einer Lese-/Schreibgeschwindigkeit von 4 MB/Sek. oder mehr empfohlen.
• Nach dem Formatieren des Speichergeräts funktioniert die Forts. Funktion möglicherweise nicht.
• Die gesamte für das BD-Datenmanagement zur Verfügung stehende Speicherkapazität kann je nach vorliegenden Bedingungen abweichen.

DivX® Video On Demand

- Für weitere Informationen über DivX(R) VOD besuchen Sie bitte die Webseite "http://vod.divx.com".

Lautsprechereinstellung

- Wenn Lautsprecher auswählen auf TV-Lautsprecher eingestellt ist, wird der Ton über die Lautsprecher des Fernsehgeräts wiedergegeben.

HDMI Audio

- Wenn der HDMI/Ton über den Fernsehlautsprecher wiedergegeben wird, wird er automatisch auf 2 Kanäle heruntergemischt.

Audioausgabekanal

• Wenn Anynet+ (HDMI-CEC) auf Aus gestellt ist, steht die Audioausgabekanal Funktion nicht zur Verfügung.
• Bei der Verwendung von HDMI-Kabeln ohne ARC (Audio Return Channel) Zertifikat, kann es zu Kompatibilitätsproblemen kommen.
• Die ARC-Funktion ist nur verfügbar, wenn ein ARC-fähiges Fernsehgerät angeschlossen ist.

Wiedergabe

Wiedergabe von Videodateien

- Videodateien mit hohen Bitraten von 20Mbps oder mehr beanspruchen das Gerät stark und können zu einer Unterbrechung der Wiedergabe führen.

Audiosprache wählen

• Die ◀▶ Anzeige wird nicht auf dem Bildschirm angezeigt, wenn der BONUSVIEW Bereich keine Einstellungen für BONUSVIEW-Audio enthält.
• Die über die Audiosprache Funktion zur Verfügung stehenden Sprachen hängen von den auf der Disk kodierten Sprachen ab. Diese Funktion oder einige Sprachen können nicht zur Verfügung stehen.
• Bei einigen Blu-ray-Disks können Sie entweder den englischsprachigen PCM oder Dolby Digital Audio auswählen.

Untertitelsprache wählen

• Je nach Blu-ray Disk / DVD können Sie den gewünschten Untertitel im Disk-Menü einstellen. Drücken Sie die DISC MENU Taste.
• Diese Funktion hängt von der Auswahl der Untertitel ab, die auf der Disk codiert sind und können nicht auf allen Blu-ray Disks/DVDs zur Verfügung stehen.
• Informationen über den Hauptfunktion/BONUSVIEW-Modus werden auch dann angezeigt, wenn die Blu-ray Disk über einen BONUSVIEW-Bereich verfügt.
• Diese Funktion wechselt gleichzeitig sowohl die primären als auch sekundären Untertitel.
• Es wird entsprechend die Gesamtanzahl der primären oder sekundären Untertitel angezeigt.

Wiedergabe von JPEG-Dateien

- Sie können den Untertitel und die PG-Grafik im Vollbildschirmmodus nicht vergrößern.

Wiedergabe von Inhalten

Verwenden derTOOLS Taste während der Wiedergabe von Bildern.

• Wenn das Heimkinosystem an einen BD Wise kompatibles Fernsehgerät angeschlossen ist, bei dem BD Wise auf Ein gesetzt ist, wird das Bildeinstellungen Menü nicht angezeigt.
• Die Hintergrundmusik Funktion funktioniert nicht, wenn sich die Fotodatei und die Musikdatei nicht auf dem selben Speichermedium befinden. Die Tonqualität kann durch die Bitrate der MP3-Datei, die Bildgröße und die Kodierungsmethode beeinträchtigt werden.

Disk und Format Kompatibilität

Von Ihrem Gerät unterstützte Disktypen und Inhalte

Medium	Disktyp Details
VIDEO	Blu-ray-Disc3D Blu-ray-Disc	BD-ROM oder BD-RE/-R Disk aufgenommen im BD-RE Format.
	DVD-VIDEO, DVD-RW, DVD-R, DVD+RW, DVD+R	DVD-VIDEO, aufgenommene DVD+RW/ DVD-RW(V)/DVDR/+R Disks, die aufgenommen und abgeschlossen wurden, oder USB-Speichergeräte mit DivX, MKV, MP4 Inhalten.
MUSIK	CD-RW/-R, DVD-RW/-R, BD-RE/-R	Auf CD-RW/-R, DVD-RW/-R, BD-RE/-R Disks aufgenommene Musiktitel oder USB-Speichergeräte mit MP3 oder WMA Inhalten.
FOTO	CD-RW/-R, DVD-RW/-R, BD-RE/-R	Auf CD-RW/-R, DVD-RW/-R, BD-RE/-R Disks aufgenommene Fotos oder USB-Speichergeräte mit JPEG Inhalten.

Das Gerät kann unter Umständen einige CD-RW/-R und DVD-R Disks aufgrund des Disktyps oder der Aufnahmebedingungen nicht wiedergeben.

Anhang

Wenn eine DVD-RW/-R-Disk nicht korrekt im DVD-Videoformat aufgenommen wurde, kann sie nicht wiedergegeben werden.
Das Gerät gibt keine Inhalte wieder, die auf DVD-Rs mit einer Bitrate von mehr als 10 Mbps aufgezeichnet wurden.
Das Gerät kann keine Inhalte auf BD-R Disks oder USB-Geräten wiedergeben, die bei einer Bitrate von mehr als 30 Mbps aufgenommen wurden.
Bei einigen Disktypen oder der Verwendung von speziellen Funktionen, wie die Änderung des Winkels und der Einstellung des Seitenverhältnisses, kann die Wiedergabe nicht funktionieren. Ausführlichere Informationen zu den Disks finden Sie auf der jeweiligen Verpackung. Lesen Sie diese Informationen bei Bedarf durch.
Bei der Wiedergabe eines BD-J Titels kann das Laden länger dauern als bei einem normalen Titel oder einige Funktionen können langsamer ausgeführt werden.

Von Ihrem Gerät nicht unterstützte Disktypen

• HD DVD
• DVD-ROM/PD/MV usw.
• DVD-RW (VR-Modus)
• CVD/CD-ROM/CDV/CD-G/CD-I/LD(CD-Gs nur Audiowiedergabe, keine Grafiken.)

Dieses Gerät reagiert unter Umständen nicht auf alle Bedienungsbefehle, da einige Blu-ray, DVD und CD Disks eine spezielle oder eingeschränkte Bedienung ermöglichen und nur einige Wiedergabefunktionen zur Verfügung stellen. Hierbei handelt es sich nicht um einen Defekt des Geräts.
Samsung kann nicht garantieren, dass dieses Gerät jede Disk mit einem Blue Ray-Disk, DVD- oder CD-Logo wiedergibt, da sich die Diskformate ständig weiterentwickeln und bei der Erstellung von Blu-ray Disc, DVD, CD-Software und/oder bei der Herstellung von Disks Fehler auftreten können.
Wenn Sie Fragen haben, oder bei der Wiedergabe von Blu-ray-Disks, DVDs oder CDs mit diesem Gerät Probleme auftreten, wenden Sie sich bitte an den SAMSUNG Kundendienst. Weitere Informationen zu den Wiedergabebeschränkungen finden Sie in diesem Handbuch.
Einige kommerzielle Disks sowie DVDs aus Ländern außerhalb Ihrer Region können unter Umständen mit diesem Produkt nicht abgespielt werden.

Logos der von Ihrem Gerät unterstützten Disks

	Blu-ray3D TM
Blu-ray-Disc 3D Blu-ray-Disc
	DOLBYTRUEHD DIGITAL PLUS
BD-LIVE Dolby
DTS Java
	DIVX.HD
PAL-Fernsehsystem in Großbritannien, Frankreich, Deutschland usw.	DivX

Regionalcode

Geräte und Disks sind nach Regionen codiert. Für die Wiedergabe müssen diese Regionalcodes zusammenpassen. Wenn diese Codes nicht übereinstimmen, kann die Disk nicht wiedergegeben werden. Die Nummer der Region für dieses Gerät befindet sich auf der Rückseite dieses Geräts.

Disktyp	Regionalcode	Region
Blu-ray-Disc		Nordamerika, Mittelamerika, Südamerika, Korea, Japan, Taiwan, Hongkong und
		Europa, Grönland, Französische Überseegebiete, Naher Osten, Afrika, Australien und Neuseeland
		Indien, China, Russland, Zentral- und Südasien.
DVD-VIDEO		USA, US-Territorien und Kanada
		Europa, Japan, Naher Osten, Ägypten, Afrika, Grönland
		Taiwan, Korea, Philippinen, Indonesien, Hongkong
		Mexiko, Südamerika, Mittelamerika, Australien, Neuseeland, Pazifische Inseln, Karibik
		Russland, Osteuropa, Indien, Nordkorea, Mongolei
		China

Wenn der Regionalcode einer Blu-ray Disk/DVD nicht dem Regionalcode dieses Geräts entspricht, kann die Disk nicht vom Gerät wiedergegeben werden.

AVCHD (Advanced Video Codec Höchauflösung)

• Dieses Gerät kann Disks im AVCHD Format wiedergeben. Diese Disks werden normalerweise aufgezeichnet und in Camcordern verwendet.
• Das AVCHD-Format ist ein hochauflösendes digitales Videokameraformat.
• Das MPEG-4 AVC/H.264 Format komprimiert Bilder effizienter als das herkömmliche Bildkomprimierungsformat.
• Einige AVCHD-Disks verwenden das „x.v.Color“ Format. Dieses Gerät kann AVCHD-Disks wiedergeben, die "x.v.Colour" verwenden.
• „x.v.Colour" ist eine Handelsmarke von Sony Corporation.
• "AVCHD" und das AVCHD Logo sind ein eingetragenes Warenzeichen von Matsushita Electronic Industrial Co., Ltd. und Sony Corporation.
  Einige Disk im AVCHD DivX-Format können aufgrund der Aufnahmebedingungen eventuelle nicht wiedergegeben werden.
  AVCHD formatierte Disks müssen finalisiert werden.
  „x.v.Colour“ bietet einen größeren Farbbereich als normale Camcorder DVDs.

Einige DivX, MKV- und MP4-Diskformate können je nach deren Videoauflösung und der Bildfrequenz möglicherweise nicht wiedergegeben werden.

Unterstützte Formate

Hinweise zum USB-Anschluss

• Ihr Gerät unterstützt USB-Speichergeräte, MP3-Player, Digitalkameras und USB-Kartenleser.
• Das Gerät unterstützt keine Datei- oder Ordnernamen mit mehr als 128 Zeichen.
• Einige USB-Geräte oder Digitalkameras können unter Umständen nicht mit dem Gerät kompatibel sein.
• Das Gerät unterstützt die Dateisysteme FAT 16, FAT 32 und NTFS.
• Schließen Sie USB-Geräte direkt an den USB-Anschluss Ihres Geräts an. Der Anschluss über ein USB-Kabel kann Kompatibilitätsprobleme verursachen.
• Wenn mehr als ein Speichergerät in einen Multi-Kartenleser eingelegt wird, kann dies zu einer Fehlfunktion des Geräts führen.
• Das PTP (Peer to Peer) Protokoll wird von diesem Gerät nicht unterstützt.
• Entfernen Sie ein USB-Gerät nicht, während Daten übertragen oder aufgezeichnet werden.
• Je größer die Bildauflösung, desto länger dauert es, bis das Bild angezeigt wird.
• Dieses Gerät kann keine MP3 Dateien mit DRM (Digital Rights Management) wiedergeben, die von kommerziellen Seiten heruntergeladen wurden.
• Ihr Gerät unterstützt nur Video mit einer Bildfrequenz von weniger als 30 BpS.
• Ihr Gerät unterstützt nur USB Mass Storage Class (MSC) Geräte, wie Pendrives und USB-Festplatten. (HUBs werden nicht unterstützt)
• Bestimmte USB-Festplattegeräte, Multi-Kartenleser und Pendrives sind eventuell mit diesem Gerät nicht kompatibel.
• Wenn ein USB-Gerät einen hohen Stromverbrauch aufweist, kann die Funktion des USB-Geräts von der Sicherheitsschaltung eingeschränkt werden.
• Wenn die Wiedergabe über eine USB-Festplatte nicht stabil ist, schließen Sie die Festplatte an eine Steckdose an, um eine bessere Stromversorgung zu gewährleisten. Wenn das Problem weiterhin bestehen bleibt, setzen Sie sich mit dem USB-Festplattenhersteller in Verbindung.
• SAMSUNG über nimmt keine Haftung für die Beschädigung von Dateien oder Datenverlust.

Anhang

Unterstützte Videodatei

Dateierweiterung	Container Video	Codec Audio Codec Auflösung
*.avi	AVI	DivX 3.11/4/5/6MP4v3H.264 BP/MP/HP	MP3, Dolby Digital, DTS,WMA, PCM	1920 × 1080
*.mkv	MKV	VC-1 AP, DivX 5/6H.264 BP/MP/HP	MP3, Dolby Digital, DTS
*.wmv	WMV (wmv9)	VC-1 AP, VC-1 SM	WMA
*.mp4	MP4	MP4 (mp4v)H.264 BP/MP/HP	AAC
*.mpg / *.mpeg	PS	MPEG1MPEG2H.264 BP/MP/HP	MP1, 2Dolby Digital, DTS

■ Einschränkungen

• Auch wenn eine Datei mit einem unterstützten Codec aus der oben aufgeführten Liste kodiert ist, kann die Datei eventuell nicht wiedergegeben werden, wenn sie einen Fehler enthält.
• Die normale Wiedergabe wird nicht garantiert, wenn die Dateinformationen im Container falsch sind oder die Datei selbst beschädigt ist.
• Dateien mit einer höheren Bitrate/Bildfrequenz als der Standard, können zu einer stotternden Wiedergabe führen.
• Die Suchen (Springen) Funktion ist nicht verfügbar, wenn die Indextabelle der Datei beschädigt ist.

■ Videodecoder

• Unterstützt H.264 bis Level 4.1 und AVCHD
• H.264 FMO/ASO/RS und VC1 SP/MP/AP L4 werden nicht unterstützt.
• MPEG4 SP, ASP : Unter 1280 x 720 : max. 60 Bilder
  Über 1280 x 720 : max. 30 Bilder
• GMC 2 oder höher wird nicht unterstützt

■ Audiodecoder

• Unterstützt WMA 7, 8, 9 und STD
• Eine WMA - Abtastfrequenz von 22050Hz Mono wird nicht unterstützt.
• AAC: Max. Abtastfrequenz: 96Khz (8, 11, 12, 16, 22, 24, 32, 44.1, 48, 64, 88.2, 96) Max Bitrate: 320 kbps

■ Unterstützte DivX Untertitel Dateiformate

Unterstützte Musikdatei

Dateierweiterung	Container Audio Codec Frequenzbereich
*.mp3	MP3	MP3	-
*.wma	WMA	WMA	*Samplingraten sind (in kHz) - 8, 11, 16, 22, 32, 44.1, 48 (im kHz)* Bitraten Alle Bitraten von 5kbps bis 384kbps

Unterstützte Bilddateiformate

Dateierweiterung	Typ	Auflösung
*.jpg / *.jpeg / *.jpe	JPEG	15360x8640
*.png	PNG

Auswahl des Digitalausgangs

Setup PCM			Bitstream (Unverarbeitet)	Bitstream (DTS Re-encoded)	Bitstream (Dolby D Re-encoded)
Verbindung HDMI-fähiger AV Receiver
Audiostream auf der Blu-ray Disc	PCM Bis zu PCM 7.1ch PCM			DTS re-encoded	Dolby D. Re-encoded *
	Dolby Digital	Bis zu PCM 5.1ch Dolby Digital
	Dolby-Digital-Plus	Bis zu PCM 5.1ch Dolby-Digital-Plus
	Dolby TrueHD	Bis zu PCM 5.1ch Dolby TrueHD
	DTS Bis zu PCM 5.1ch DTS
	DTS-HD (Hochauflösender Audio)	Bis zu PCM 5.1ch	DTS-HD (Hochauflösender Audio)
	DTS-HD Master Audio	Bis zu PCM 5.1ch	DTS-HD Master Audio
Audiostream auf DVD	PCM	PCM 2ch (2-Kanalton)	PCM 2ch (2-Kanalton)	PCM 2ch (2-Kanalton)	PCM 2ch (2-Kanalton)
	Dolby Digital	Bis zu PCM 5.1ch Dolby Digital	Dolby Digital	Dolby Digital
	DTS Bis zu PCM 5.1ch DTS		DTS	DTS
Blu-ray Disk Definition	Jegliche	Decodiert den Hauptaudio und BONUSVIEW Audio Strom zusammen in PCM Audio und fügt Navigationssoundeffekte hinzu.	Gibt nur den Haupt-Audiostream wieder, sodass der AV-Receiver den Audio-Bitstrom decodieren kann. Es werden kein BONUSVIEW Audio oder Navigationssoundeffekte wiedergegeben.	Decodiert den Hauptaudio und BONUSVIEW Audio Strom zusammen in PCM Audio, fügt Navigationssoundeffekte hinzu und codiert PCM-Audio erneut in den DTS-Bitstrom.	Decodiert die Hauptaudiospur und BONUSVIEW Audio Strom zusammen in PCM Audio, fügt Navigationssoundeffekte hinzu und codiert PCM-Audio erneut in den Dolby Digital-Bitstrom oder PCM.

• Wenn es sich bei dem Ursprungssignal um ein 2 Kanal oder Mono Signal handelt, wird die "Re-encoded Dolby D" Einstellung nicht verwendet. Die Wiedergabe erfolgt im PCM 2 Kanal Modus.

Blu-ray Discs können drei Audio-Ströme enthalten :

• Hauptaudiospur : Die Tonspur des Hauptfilms.
• BONUSVIEW Audio : Zusätzlicher Soundtrack wie Kommentare von Regisseuren und Schauspielern.
• Navigationssoundeffekte : Bei der Auswahl von einigen Menünavigationsoptionen können Navigationssoundeffekte zu hören sein. Die Navigationssoundeffekte sind je nach Blu-ray-Disk unterschiedlich.

Anhang

Auflösung je nach Wiedergabemodus

Bei der Wiedergabe von Blu-ray Disk/E-content/Digital Content DVD-Wiedergabe
Setup\Ausgang	HDMI-Modus		HDMI-Modus
	Blu-ray-Disc	E-contents/Digital contents
BD Wise	Auflösung der Blu-ray-Disk	1080p@60F 480i
Automatisch Max. Auflösung des TV-Eingangs			Max. Auflösung des TV-Eingangs
1080p bei 60 Bildern 1080p bei 60 Bildern -
1080p -			1
Film-Bildfrequenz : Auto (24BpS)	1080p bei 24 Bildern -
- 1080i: - 1080i: - 1080i:
720p 720p 720p
576p/480p 576p/480p 576p/480p

Fehlerbehebung

Schlagen Sie in der nachfolgenden Liste nach, wenn das Gerät nicht ordnungsgemäß funktioniert. Falls ihr Problem unten nicht aufgelistet oder die Problemlösung nicht hilfreich ist, das Gerät abschalten, den Netzstecker ziehen und setzen Sie sich mit dem nächstgelegenen autorisierten Händler oder dem Samsung Electronics-Servicecenter in Verbindung.

Symptom	Überprüfen/Beheben
Die Disk wird nicht ausgeworfen.	Ist der Netzstecker richtig angeschlossen?Schalten Sie das Gerät aus und wieder ein.
Disk wird nicht wiedergegeben.	Überprüfen Sie den Regionalcode der Blu-ray/DVD-Disk. Im Ausland gekaufte Blu-ray/DVDs können möglicherweise mit diesem Produkt nicht wiedergegeben werden.CD-ROMs und DVD-ROMs können mit diesem Gerät nicht wiedergegeben werden.Überprüfen Sie die Altersfreigabe der Disk.
Wiedergabe startet nicht sofort, wenn die ▶/□Taste betätigt wird.	Ist die Disk verformt oder zerkratzt?Reinigen Sie die Disk.
Kein Ton.	Das Heimkino gibt bei der Zeitrafferwiedergabe, der Zeitlupenwiedergabe und der Einzelbildwiedergabe keinen Ton wieder.Sind die Lautsprecher richtig angeschlossen? Sind die Lautsprechereinstellungen korrekt?Ist die Disk schwer beschädigt?
Es wird nur über einige der 6 Lautsprecher ein Ton ausgegeben.	Bei einigen Blu-ray-Disks/DVDs wird der Ton nur für die Front-Lautsprecher (L/R) wiedergegeben.Überprüfen Sie, ob die Lautsprecher korrekt angeschlossen sind.Lautstärke regeln.Wenn Sie Audio von einer CD, aus dem Radio oder vom Fernsehgerät wiedergeben, gibt das Gerät den Ton nur über die Frontlautsprecher wieder.
Symptom Überprüfen/Beheben
Dolby Digital 5.1-Kanal-Raumklang wird nicht ausgegeben.	Ist die Disk mit Dolby Digital 5.1 CH" gekennzeichnet? Dolby Digital 5.1 CH Surround Sound wird nur wiedergegeben, wenn die Disk mit 5.1 Kanal Surround Sound aufgenommen wurde.Wird die Audio-Sprache auf der Informationsanzeige richtig als Dolby Digital 5.1-CH angezeigt?
Die Fernbedienung funktioniert nicht.	Verwenden Sie die Fernbedienung innerhalb der Reichweite der Fernbedienung und im richtigen Winkel zum Empfangssensor?Sind die Batterien leer?Haben Sie den Modus (TV/BD) der Fernbedienung (TV oder BD) richtig eingestellt?
Die Disk dreht sich, es wird jedoch kein Bild angezeigt.Die Bildqualität ist schlecht, und das Bild ist instabil.	Ist das Fernsehgerät eingeschaltet?Sind die Videokabel korrekt angeschlossen?Ist die Disk schmutzig oder beschädigt?Eine Disk mit Fabrikationsfehlern kann ggf. nicht korrekt wiedergegeben werden.
Die Audio-Sprache sowie die Untertitel funktionieren nicht.	Die Audio Sprache und Untertitel Funktionen funktionieren nicht, wenn die Disk keine mehrsprachigen Tonspuren oder Untertitel enthält.
Der Menü Bildschirm erscheint nicht, obwohl Sie die Menü Funktion gewählt haben.	Verwenden Sie eine Disk, die keine Menüs enthält?
Das Bildformat kann nicht geändert werden.	Sie können 16:9 Blu-ray/DVD Disks im 16:9 Vollbildmodus, 4:3 Letter Box Modus oder 4:3 Pan-Scan Modus wiedergeben, 4:3 Blu-ray/DVD Disks werden nur im 4:3 Bildformat wiedergegeben. Greifen Sie auf die Informationen an der Blu-ray Diskhülle zurück und wählen Sie die entsprechende Funktion.
Das Gerät funktioniert nicht. (Beispiel: Das Gerät schaltet sich aus oder es sind ungewöhnliche Geräusche zu hören.)Das Gerät funktioniert nicht fehlerfrei.	Halten Sie die Taste□ der Fernbedienung im STANDBY Modus 5 Sekunden lang gedrückt. Dadurch wird das Gerät zurückgesetzt.- Durch Verwendung der RESET-Funktion gehen alle gespeicherten Einstellungen verloren. Verwenden Sie diese Funktion nur, wenn es dringend erforderlich ist.
Sie haben das Passwort für die Altersfreigabe wurde vergessen.	Ohne Disk im Gerät die Taste□ des Geräts länger als 5 Sekunden gedrückt halten.INIT wird auf dem Display angezeigt und alle Einstellungen werden auf die Werkseinstellungen zurückgesetzt.- Durch Verwendung der RESET-Funktion gehen alle gespeicherten Einstellungen verloren. Verwenden Sie diese Funktion nur, wenn es dringend erforderlich ist.
Der Radioempfang funktioniert nicht.	Ist die UKW-Antenne richtig angeschlossen?Installieren Sie bei einem schwachen Antennensignal eine externe UKW-Antenne an einem Ort mit gutem Empfang.
Es ist kein Ton zu hören, wenn Sie versuchen den Ton des Fernsehgeräts über die Lautsprecher des Heimkinosystems wiederzugeben.	Wenn Sie die▲ Taste drücken, während Sie den Ton des Fernsehgeräts hören und die D. IN oder AUX Funktionen verwenden, werden die Funktionen der Blu-ray/DVD Disk aktiviert und der Ton des Fernsehgeräts wird stumm geschaltet.
"Nicht verfügbar" erscheint auf dem Bildschirm.	Die Funktionen oder Option ist zur Zeit aus folgenden Gründen nicht verfügbar:1. Die Software der Blu-ray/DVD Disk lässt die Funktion oder Option nicht zu.2. Die Blu-ray/DVD-Software unterstützt die Funktion (z. B. Kamerawinkel) nicht.3. Die Funktion ist zur Zeit nicht verfügbar.Sie haben einen Titel, ein Kapitel oder eine Abtastzeit außerhalb des zulässigen Bereichs gewählt.

47 - Deutsch

Anhang

Symptom Überprüfen/Beheben
Wenn der HDMI-Ausgang mit einer Auflösung eingestellt ist, die Ihr Fernsehgerät nicht unterstützt (z. B. 1080p), wird möglicherweise kein Bild wiedergegeben.	Drücken Sie ohne eine Disk im Gerät die □ Taste auf dem vorderen Bedienfeld für mindestens 5 Sekunden. Alle Einstellungen werden auf die Werkseinstellungen zurückgesetzt.
Keine HDMI-Wiedergabe	Prüfen Sie die Verbindung zwischen dem Fernsehgerät und dem HDMI-Anschluss des DVD-Recorders.Überprüfen Sie, ob Ihr Fernsehgerät die HDMI-Eingangsauflösungen 576p/480p/720p/1080i/1080p unterstützt.
Es erscheinen anormale HDMI-Signale auf dem Bildschirm angezeigt.	Wenn auf dem Bildschirm nur Rauschen angezeigt wird, bedeutet dies, dass der Fernseher HDCP (High-bandwidth Digital Content Protection) nicht unterstützt.
DLNA Funktion
Sie können über DLNA veröffentlichte Ordner sehen, nicht aber die Dateien.	DLNA gibt nur Foto, Musik und Film Dateien wieder. Es werden keine andere Dateiarten wiedergegeben.
Unterbrechungen bei der Videowiedergabe.	Stabilität der Verbindung überprüfen.Prüfen, ob das Netzwerkkabels richtig angeschlossen und ob das Netzwerk überlastet ist.
Die Verbindung zwischen dem Fernsehgerät und dem PC ist nicht stabil.	IP-Adressen im selben Subnetzwerk sollten einzigartig sein, ansonsten können IP-Adressenkonflikte zu instabilen Verbindungen führen.Prüfen Sie ob Sie eine Firewall aktiviert haben. Wenn ja, deaktivieren Sie die Firewall.
BD-LIVE
Das Heimkinosystem kann keine Verbindung mit dem BD-LIVE Server herstellen.	Prüfen Sie mit Hilfe der Netzwerkstatus Funktion, ob eine Netzwerkverbindung besteht.Überprüfen Sie, ob das USB-Speichergerät an das Gerät angeschlossen ist.Das Speichergerät muss mindestens über 1 GB freien Speicherplatz verfügen, um BD-LIVE Dienst aufnehmen zu können. Sie können den zur Verfügung stehenden Speicherplatz unter BD-Datenmanagement prüfen. (Siehe Seite 40)Prüfen Sie, ob die BD-Live Internet-Verbindung Option auf Zulassen (alle) gesetzt ist.Wenn alle oben genannten Maßnahmen fehlschlagen, setzen Sie sich mit dem Anbieter des Inhalts in Verbindung oder aktualisieren Sie auf die neueste Firmwareversion.
Fehler während der Benutzung von BD-LIVE-Service.	Das USB-Speichergerät muss mindestens über 1 GB freien Speicherplatz verfügen, um BD-LIVE Dienst aufnehmen zu können. Sie können den zur Verfügung stehenden Speicherplatz unter BD-Datenmanagement prüfen. (Siehe Seite 40)

Wenn die Werkseinstellungen wieder hergestellt werden, werden alle gespeicherten BD-Daten gelöscht.

HT-H5500/HT-H5530/HT-H5550

CE

Samsung Electronics erklärt hiermit, dass dieses Heimkino System mit den grundlegenden Anforderungen und anderen maßgeblichen Bestimmungen der Richtlinie 1999/5/EG übereinstimmt.

Die offizielle Übereinstimmungserklärung finden Sie auf der Webseite http://www.samsung.com. Öffnen Sie Support und geben Sie bei Produktsuche den Modellnamen ein.

Dieses Gerät darf in allen EG-Staaten betrieben werden.

HT-H5500W/HT-H5550W

Samsung Electronics erklärt hiermit, dass dieses Heimkino System mit den grundlegenden Anforderungen und anderen maßgeblichen Bestimmungen der Richtlinie 1999/5/EG übereinstimmt.

Die offizielle Übereinstimmungserklärung finden Sie auf der Webseite http://www.samsung.com. Öffnen Sie Support und geben Sie bei Produktsuche den Modellnamen ein.

Dieses Gerät darf in allen EG-Staaten betrieben werden.

Darf das Gerät nur in Räumen verwendet werden.

Technische Daten

Allgemein	Gewicht 1,90 kg
	Abmessungen 430,0 (B) x 55,0 (H) x 224,0 (T) mm
	Betriebstemperaturbereich +5°C bis +35°C
	Zulässiger Luftfeuchtigkeitsbereich	10 % bis 75 %
UKW-Tuner	Signal/Rauschabstand 55 dB
	Verwendbare Empfindlichkeit	12 dB
	Klirrfaktor (Total Harmonic Distortion)	1,0 %
HDMI	Video 1080p, 1080i, 720p, 576p/480p
	Audio PCM Mehrkanal-Audio, Audio-Bitstrom, PCM-Audio
Verstärker	Ausgangsleistung der Front-Lautsprecher	165W x 2 (3Ω)
	Lautsprecherleistung des Center-Lautsprechers	170W (3Ω)
	Lautsprecherleistung der Surround-Lautsprecher	165W x 2 (3Ω)
	Ausgangsleistung des Subwoofers	170W (3Ω)
	Frequenzgang	Analogeingang: 20Hz~20kHz (±3dB)
		Digitaleingang: 20Hz~40kHz (±4dB)
	Signal-Rauschabstand 70 dB
	Kanaltrennung 60 dB
	Eingangsempfindlichkeit (AUX)	500mV
Lautsprecher	Lautsprecher-System	5.1-Kanal Lautsprechersystem
		Front Surround Center Subwoofer
	Impedanz	3 Ω	3 Ω	3 Ω	3 Ω
	Frequenzbereich	200Hz ~ 20kHz	200Hz ~ 20kHz	200Hz ~ 20kHz	50Hz ~ 200Hz
	Schalldruck- Ausgabe	84dB/W/M	84dB/W/M	84dB/W/M	84dB/W/M
	Eingangs-Bewertung	165W	165W	170W	170W
	Maximale Eingansleistung	330W	330W	340W	340W

Anhang

Lautsprecher	Abmessungen(B x H x T)(Maßeinheit: mm)	HT-H5500/HT-H5500W
		95,0 x 146,0 x74,0	95,0 x 116,0 x74,0	227,0 x 95,0 x74,0	168,1 x 349,8 x289,8
		HT-H5530
		95,0 x 1113,0 x74,0 (Ständerfuß:276,0 x 23,0 x189,0)	95,0 x 116,0 x74,0	227,0 x 95,0 x74,0	168,1 x 349,8 x289,8
		HT-H5550/HT-H5550W
		95,0 x 1113,0 x74,0 (Ständerfuß:276,0 x 23,0 x189,0)	95,0 x 1113,0 x74,0 (Ständerfuß:276,0 x 23,0 x189,0)	227,0 x 95,0 x74,0	168,1 x 349,8 x289,8
	Gewicht(Maßeinheit : kg)	HT-H5500/HT-H5500W
		0,44 0,40 0,56 3	40
		HT-H5530
		2,94 0,40 0,56 3	40
		HT-H5550/HT-H5550W
		2,94 2,94 0,56 3	40

Netzwerkgeschwindigkeiten von 10 Mbps oder weniger werden nicht unterstützt.
Samsung Electronics Co., Ltd behält sich das Recht auf unangekündigte Änderungen vor.
Gewicht und Abmessungen können von den Angaben abweichen.
Gestaltung und Spezifikationen vorbehaltlich Änderungen.
Informationen bezüglich der Netzspannung und Stromaufnahme könne Sie dem Typenschild am Gerät entnehmen.

☐ SWA-6000 (nur HT-H5500W/HT-H5550W)

Gewicht 1,1 kg
Abmessungen (B x H x T) 76,2 x 228,6 x 152,4 mm
Betriebstemperaturbereich +5°C bis +35°C
Zulässiger Luftfeuchtigkeitsbereich 10% ~ 75%
Ausgang 165W x 2 Kanäle
Frequenzbereich 20Hz~20KHz
Signal-Rauschabstand 65 dB

Lizenzen

TRUEHD

DIGITAL PLUS

Hergestellt unter Lizenz von Dolby Laboratories. Dolby sowie das Doppel-D-Symbol sind Warenzeichen der Dolby® Laboratories.

Informationen zu DTS-Patenten finden Sie unter http://patents.dts.com. Hergestellt unter Lizenz von DTS Licensing Limited. DTS, DTSHD, das Symbol, & DTS-HD und das Symbol zusammen sind registrierte Warenzeichen und DTS-HD Master Audio | Essential ist ein Warenzeichen der DTS, Inc. © DTS, Inc. Alle Rechte vorbehalten.

DIVX.

HD

INFOS ZU DIVX VIDEO: DivX® ist ein von DivX entwickeltes Videoformat, LLC ist ein

Tochterunternehmen der Rovi Corporation. Hierbei handelt es sich um ein offizielles

DivX Certified® Gerät, das die strengen Tests bestanden hat, in denen die Fähigkeit zur

Wiedergabe von DivX Video getestet wird. Nähere Informationen und Softwareanwendungen

zum Konvertieren Ihrer Videodateien in das DivX Video Format finden Sie unter www.divx.com. ÜBER DIVX VIDEO-

ON-DEMAND: Dieses DivX®-zertifizierte Gerät muss registriert werden, damit erworbene Video-On-Demand-Inhalte (VOD) wiedergegeben werden können. Um den Registrierungscode zu erhalten, wechseln Sie in den DivX VOD-

Bereich im Setup-Menü des Geräts. Weitere Informationen über den Abschluss der Registrierung finden Sie unter vod.divx.com. DivX Certified® für die Wiedergabe von DivX® -Videos bis hin zu HD 1080p, einschließlich Premium-Inhalt. DivX®, DivX Certified® und die dazugehörigen Logos sind Markenzeichen der Rovi Corporation oder ihrer

Tochterunternehmen und werden unter Lizenz verwendet. Geschützt durch eines oder mehrere der folgenden U.S.

Patente: 7,295,673; 7,460,668; 7,515,710; 7,519,274

CERTIFIED

DLNA®, das DLNA Logo und DLNA CERTIFIED® Warenzeichen, Dienstleistungsmarken oder

Gütezeichen der Digital Living Network Alliance.

HDMI

Die Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie das HDMI Logo sind in den USA und anderen Ländern Warenzeichen oder eingetragene Warenzeichen der HDMI Licensing LLC.

Java™ POWERED

Oracle und Java sind eingetragene Markenzeichen von Oracle und/oder deren verbundenen Unternehmen.

Andere Namen sind Markenzeichen ihrer entsprechenden Eigentümer.

Bei diesem Produkt kommen Kopierschutz Technologien zum Einsatz, die durch US-Patente und sonstige Rechte zum Schutz geistigen Eigentums geschützt sind. Reverse Engineering und Disassemblierung sind verboten.

Das Blu-ray Disc™ und Blu-ray™ Logo sind eingetragene Markenzeichen der Blu-ray Disc Association.

Dieses Gerät nutzt die Cinavia Technologie, um die Erstellung illegaler Kopien kommerziell produzierter Filme und Videos sowie deren Soundtracks zu verhindern. Wenn die unzulässige Verwendung einer illegalen Kopie erkannt wird, erscheint eine Meldung und die Wiedergabe oder der Kopiervorgang werden abgebrochen. Mehr Informationen über die Cinavia Technologie finden Sie auf dem Online Verbraucherinformationzentrum unter http://www.cinavia.com. Wenn Sie weitere Informationen über Cinavia über E-Mail erhalten möchten, senden Sie bitte eine Postkarte mit Ihrer Mail-Adresse an: Cinavia Consumer Information Centre, P.O. Box 86851, San Diego, CA, 92138, USA. Dieses Gerät beinhaltet geschützte Technologie unter Lizenz der Verance Corporation und ist durch das U.S. Patent 7.369.677 und andere U.S. und weltweit ausgestellte oder beantragte Patente sowie das Urheberrecht und das Betriebsgeheimnis bestimmter Aspekte dieser Technologie geschützt. Cinavia ist ein Warenzeichen der Verance Corporation. Copyright 2004-2010 Verance Corporation. Alle Rechte vorbehalten für Verance. Reverse Engineering und Disassemblierung sind verboten.

- Hinweise zu Open Source Lizenzen

Wenn Sie Open Source Software verwenden, sind Open Source Lizenzen auf dem Produkt verfügbar.

51 - Deutsch

Kontakt zu Samsung

Falls Sie Fragen oder Anregungen zu Samsung-Produkten haben, freuen wir uns über Ihre Kontaktaufnahme mit der Samsung-Kundenbetreuung.

Area Contact Centre		Web Site
■ Europe
AUSTRIA 0800 - SAMSUNG (0800 - 7267864) www.samsung.com/at/support
BELGIUM 02-201-24-18		www.samsung.com/be/support(Dutch)www.samsung.com/be_fr/support(French)
BOSNIA 051 331 999 www.samsung.com/support
BULGARIA 07001 33 11 , sharing cost www.samsung.com/log/support
CROATIA 062 726 786 www.samsung.com/hr/support
CZECH	800 - SAMSUNG (800-726786) www.samsung.com/cz/support
	Samsung Electronics Czech and Slovak, s.r.o. V Parku 2343/24, 148 00 - Praha 4
DENMARK 70 70 19 70 www.samsung.com/dk/support
FINLAND 030-6227 515 www.samsung.com/fi/support
FRANCE 01 48 63 00 00 www.samsung.com/fr/support
GERMANY	0180 6 SAMSUNG bzw.0180 6 7267864*0180 6 67267864*(*0,20 €/Anruf aus dem dt. Festnetz, aus dem Mobilfunk max. 0,60 €/Anruf)	www.samsung.com/de/support
CYPRUS 8009 4000 only from landline, toll free		www.samsung.com/gr/support
GREECE	80111-SAMSUNG (80111 726 7864) only from land line([phone] from mobile and land line
HUNGARY	0680SAMSUNG (0680-726-786)0680PREMIUM (0680-773-648)	http://www.samsung.com/hu/support
ITALIA	800-SAMSUNG (800.7267864)	www.samsung.com/it/support
LUXEMBURG	261 03 710	www.samsung.com/support

Area Contact Centre		Web Site
MONTENE-GRO	020 405 888 www.samsung.com/support
SLOVENIA	080 697 267090 726 786	www.samsung.com/si/support
NETHER-LANDS	0900-SAMSUNG (0900-7267864) (€ 0,10/Min)	www.samsung.com/nl/support
NORWAY	815 56480	www.samsung.com/no/support
POLAND	0 801-172-678" lub [phone] ***(kałkowity koszt połączenia jak za 1 impuls wedlug taryfy operatora)** (koszt połączenia wedlug taryfy operatora)	www.samsung.com/pt/support
PORTUGAL	808 20 7267 www.samsung.com/pt/support
ROMANJA	08008 SAMSUNG (08008 726 7864)TOLL FREE No.	www.samsung.com/ro/support
SERBIA	011 321 6899	www.samsung.com/rs/support
SLOVAKIA	0800 - SAMSUNG(0900-726 786)	www.samsung.com/sk/support
SPAIN	0034902172678	www.samsung.com/es/support
SWEDEN	0771 726 7864 (SAMSUNG)	www.samsung.com/se/support
SWITZER-LAND	0848 726 78 64 (0848 - SAMSUNG)	www.samsung.com/ch/support(German)www.samsung.com/ch_fr/support(French)
U.K	0330 SAMSUNG (7267864)	www.samsung.com/uk/support
EIRE	0818 717100	www.samsung.com/le/support
LITHUANIA	8-800-77777	www.samsung.com/lt/support
LATWIA 8000-7267		www.samsung.com/tw/support
ESTONIA	800-7267	www.samsung.com/ee/support

Korrekte Entsorgung der Akkus in diesem Produkt

(Gilt in Ländern mit separaten Sammelsystemen).

Die Kennzeichnung auf der Batterie, in der Bedienungsanleitung oder der Verpackung zeigt an, dass die Batterien in diesem Gerät nicht über den Hausmüll entsorgt werden dürfen. Die chemischen Symbole Hg, Cd oder Pb geben an, dass die Batterie höhere Konzentrationen an Quecksilber, Cadmium oder Blei enthält, als in der EU-Richtlinie 2006/66 festgelegt. Werden die Akkus nicht korrekt entsorgt, können diese Substanzen die Gesundheit Ihrer Mitmenschen oder die Umwelt gefährden.

Um die Umwelt zu schützen und das Recycling zu unterstützen, trennen Sie bitte die Batterien von anderem Abfall und führen Sie sie ihrem lokalen Batterie Recycling System zu.

Korrekte Entsorgung der Akkus in diesem Produkt. (Entsorgung elektrischer & elektronischer Gegenstände)

(Gilt in Ländern mit separaten Sammelsystemen).

Dieses Kennzeichen weist darauf hin, dass dieses Produkt oder Zubehörteil (z.B. Ladegerät, Kopfhörer, USB-Kabel) am Ende seiner Nutzungsdauer nicht zusammen mit dem Hausmüll entsorgt werden darf. Um eine Schädigung der Umwelt oder Gesundheit zu durch unkontrollierte Müllentsorgung zu vermeiden, trennen Sie bitte diese Gegenstände von anderen Abfallarten und führen Sie sie dem Recycling zu, um die nachhaltige Wiederverwertung von Materialressourcen zu unterstützen.

Als privater Nutzer wenden Sie sich an den Händler, bei dem Sie dieses Produkt erworben haben oder an die örtliche Verwaltungsbehörde. Dort erhalten Sie Informationen darüber, wo und wie Sie Ihr Gerät entsorgen und so einer umweltfreundlichen Wiederverwertung zuführen können.

Gewerbliche Nutzer müssen sich mit Ihrem Lieferanten in Verbindung setzen, und die Kaufbestimmungen und Bedingungen zu prüfen. Dieses Produkt und sein elektronisches Zubehör darf nicht zusammen mit dem üblichen Gewerbeabfall entsorgt werden.
