Produkttyp	Autoradio
Marke	JVC
Modell	KD-G202
Abmessungen (B x H x T)	182 x 53 x 99 mm
Gewicht	1,2 kg
Stromversorgung	12 V Gleichstrom (Fahrzeugbatterie)
Ausgangsleistung	50 W x 4 Kanäle
Radiofrequenzbereiche	UKW: 87,5 – 108,0 MHz; MW: 531 – 1 602 kHz
CD-Player	Ja, kompatibel mit CD-R/RW
Aux-Eingang	3,5-mm-Klinkenanschluss an der Front
Hauptfunktionen	Radio RDS, CD-Player, Aux-Eingang, Equalizer mit Voreinstellungen
Display	Hintergrundbeleuchtetes LCD-Display
Uhrzeiteinstellung	Manuell über das Menü
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Keine Lösungsmittel verwenden.
Sicherheit	Schutzsicherung im Stromkabelbaum
Ersatzteile und Reparierbarkeit	Über den JVC-Kundendienst erhältlich

Häufig gestellte Fragen - KD-G202 JVC

Wie installiere ich das Autoradio JVC KD-G202 in meinem Fahrzeug?

Die Installation erfordert den Anschluss des Stromkabelbaums an die Fahrzeugkabel (12V, Masse, Antenne). Verwenden Sie die mitgelieferten Montagehalterungen, um das Autoradio im 1-DIN-Schacht (182 x 53 mm) zu befestigen. Beachten Sie den Schaltplan in der Anleitung.

Wie stelle ich die Uhr am KD-G202 ein?

Drücken Sie lange die Taste DISP (oder MENU), um zur Uhrzeiteinstellung zu gelangen. Verwenden Sie die Zifferntasten oder das Einstellrad, um Stunden und Minuten einzustellen, und bestätigen Sie mit OK.

Wie schließe ich ein externes Gerät über den Aux-Eingang an?

Stecken Sie das 3,5-mm-Klinkenkabel in die AUX IN-Buchse an der Front. Drücken Sie SRC, bis die Quelle AUX ausgewählt ist.

Welche CD-Formate sind kompatibel?

Das Laufwerk liest Audio-CDs, CD-R und CD-RW in Standardformaten. Auf CD gebrannte MP3/WMA-Dateien werden von diesem Modell nicht unterstützt (siehe Anleitung).

Wie speichere ich einen Radiosender?

Stimmen Sie den Sender manuell oder per automatischem Suchlauf ab. Drücken Sie die gewünschte Zifferntaste (1 bis 6) für 2 Sekunden, um ihn zu speichern.

Warum schaltet sich das Autoradio nicht ein?

Überprüfen Sie die Sicherung im Stromkabelbaum (oft 10A). Stellen Sie sicher, dass das rote Kabel (Dauerplus 12V) und das gelbe Kabel (Zündungsplus) korrekt angeschlossen sind. Testen Sie die Fahrzeugbatterie.

Kann ich Lautsprecher mit höherer Leistung verwenden?

Das Autoradio liefert 50 W pro Kanal. Verwenden Sie Lautsprecher mit einer Impedanz von 4 Ohm. Höhere Leistung könnte das Gerät beschädigen.

Wie setze ich das Autoradio zurück?

Drücken Sie die RESET-Taste (oft hinter der Frontblende versteckt oder mit einem Kugelschreiber erreichbar), um alle Einstellungen zu löschen und auf die Werkseinstellungen zurückzusetzen.

Der Radioempfang ist schlecht, was tun?

Überprüfen Sie den Antennenanschluss an der Rückseite des Autoradios. Stellen Sie sicher, dass die Antenne in gutem Zustand und richtig ausgefahren ist. Verwenden Sie in Gebieten mit schwachem Empfang eine aktive Antenne.

Wie reinige ich die Frontblende des Autoradios?

Verwenden Sie ein leicht feuchtes Mikrofasertuch (klares Wasser). Verwenden Sie niemals scheuernde Reinigungsmittel, Alkohol oder Lösungsmittel, die die Oberflächen beschädigen könnten.

BEDIENUNGSANLEITUNG KD-G202 JVC

• Dieses Gerät ist mit einer Display-Demonstrationsfunktion ausgestattet. Informationen zum Deaktivieren finden Sie auf Seite 6.
• Dieses Gerät ist mit einer Demonstrationsfunktion für das Display ausgestattet. Auf Seite 6 wird beschrieben, wie Sie diese Demonstrationsfunktion deaktivieren können.
• Dieses Gerät ist mit einer Display-Demonstrationsfunktion ausgestattet. Informationen zum Deaktivieren finden Sie auf Seite 6.
• Dieses Gerät ist mit einer Display-Demonstrationsfunktion ausgestattet. Informationen zum Deaktivieren finden Sie auf Seite 6.

Für den Einbau und die Anschlüsse siehe das eigenständige Handbuch.

1. LASER-PRODUKT DER KLASSE 1
2. ACHTUNG: Die obere Abdeckung nicht öffnen. Das Gerät enthält keine Teile, die vom Benutzer gewartet werden können. Wartungen nur von qualifiziertem Fachpersonal durchführen lassen.
3. ACHTUNG: Sichtbare und unsichtbare Laserstrahlung bei offenem Gerät und Defekt oder Umgehen der Verriegelung. Setzen Sie sich dem Strahl nicht direkt aus.
4. ANBRINGEN DES ETIKETTS: WARNHINWEIS-ETIKETT, AUSSEN AM GERÄT ANGEBRACHT.

CAUTION : Visible and invisible laser radiation when open and interlock failed or defeated. AVOID DIRECT EXPOSURE TO BEAM. (e)

ADVARSEL : Synlig og usynlig laserstråling när maskinen er åben eller interlocken fejler. Undøg direkte eksponering till stråling. (d)

VARNING : Synlig och osynlig laserstråning när den öppnas och spärren är urkopplad. Betrakta ej strålen. (s)

VARO : Avatæssa ja sujjalukhus chitetuna tai vialisena oier altina näkyvälle ja näkymättömälle lasersäellylle. Valtä säleen kohdistumista sucoan itseesi. (f)

Rückstellen des Geräts

Während Sie SEL (Auswahl) gedrückt halten, drücken Sie 🔊/I ATT (Bereitschaft/Netz/Dämpfer) für mehr als 2 Sekunden.

Dadurch wird der eingebaute Microcomputer zurückgesetzt.

Hinweise:

• Ihre aktuellen Voreinstellungen—wie Festsender oder Klangeinstellungen—werden ebenfalls gelöscht.

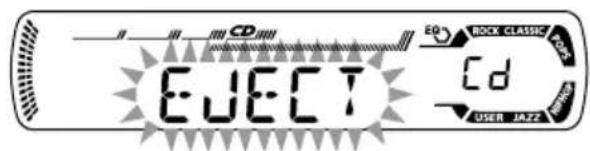

• Wenn eine CD im Gerät ist, wird diese beim Rücksetzen des Geräts ausgeworfen. Achten Sie darauf, die CD nicht fallenzulassen.

Verwenden der Taste MODE

Wenn die Taste MODE gedrückt wird, geht das Gerät in den Funktionsbetrieb und die Zifferntasten dienen als verschiedene Funktionstasten.

Beispiel: Mit der Zifferntaste 2 kann nun in den MO (Monophon) geschaltet werden.

Wenn die Zifferntasten für etwa 5 Sekunden nach dem Drücken der Taste MODE nicht bedient werden, wird der Funktionsbetrieb beendet und die Tasten können wieder als Zifferntasten verwendet werden.

• Die Taste MODE nochmals drücken und der Funktionsbetrieb wird ebenfalls gelöscht.

Wir danken Ihnen für den Kauf eines JVC Produkts. Bitte lesen Sie die Anleitung vollständig durch, bevor Sie das Gerät in Betrieb nehmen, um sicherzustellen, dass Sie alles vollständig verstehen und die bestmögliche Leistung des Geräts erhalten.

INHALT

Rückstellen des Geräts 2

Verwenden der Taste MODE ...... 2

ANORDNUNG DER TASTEN...... 4

Bedienfeld 4

GRUNDBEDIENUNGEN 5

Einschalten der Stromversorgung 5

Beendigung der Display-Demonstration ... 6

Stellen der Uhr 7

RADIO-BETRIEB 8

Radiohören 8

Speichern der Sender 10

Anwahl eines vorabgestimmten Senders .... 11

RDS-BETRIEB 12

Betriebsmöglichkeiten mit der Funktion RDS 12

Weitere praktische RDS-Funktionen und -Einstellungsmöglichkeiten .... 17

CD-BETRIEB 19

Wiedergabe einer CD 19

Aufsuchen eines Titels oder einer bestimmten Passage auf einer CD 20

Wählen der CD-Abspielbetriebsarten ..... 20

Unterdrücken des CD-Auswurfs 21

KLANGEINSTELLUNG 22

Auswählen der vorprogrammierten Klangmodi (C-EQ: eigener Equalizer) .... 22

Klang-Einstellschritte 23

ANDERE WICHTIGE FUNKTIONEN ..... 24

Ändern der allgemeinen Einstellungen (PSM) 24

Abnehmen des Bedienfelds 26

FEHLERSUCHE 27

WARTUNG 28

Handhaben der Discs 28

TECHNISCHE DATEN 29

KD-G202 und KD-G201 sind mit Lenkrad-Fernbedienungsfunktion ausgestattet.

Wenn Ihr Fahrzeug mit Lenkrad-Fernbedienungsteil ausgestattet ist, können Sie das Gerät über Fernbedienung steuern.

- Siehe Einbau/Anschlußanleitung (separates Dokument) bzgl. der Aktivierung dieser Funktion.

Hinweis:

Zu diesem Gerät wird eine Identifikationskarte mitgeliefert, auf der die Gerätechassis-Nummer vermerkt ist. Heben Sie diese Karte getrennt vom Gerät auf. Im Falle eines Diebstahls kann sie die Geräteidentifizierung erleichtern.

VOR DEM GEBRAUCH

* Für die Sicherheit....

• Die Lautstärke nicht zu laut stellen, da dadurch Außengeräusche überdeckt werden und das Autofahren gefährlich wird. - Das Auto vor dem Durchführen von komplizierten Bedienschritten anhalten.

* Temperatur im Auto....

Wenn Sie das Auto für lange Zeit in heißem oder kaltem Wetter parken, warten Sie bitte, bis sich die Temperatur im Auto normalisiert hat, bevor Sie das Gerät einschalten.

Bedienfeld

1 Taste (Bereitschaft/Netz/Dämpfer) 2 Taste SEL (Auswahl) 3 Taste FM/AM 4 Taste CD 5 Ladeschlitz 6 Displayfenster 7 Taste ▲ (Auswerfen) 8 Taste TP PTY (Verkehrsinformationen/Sendungstypen) 9 Taste ▲ (aufwärts) Taste ▶▶ (Vorlauf) 10 Steuerregler 11 Zifferntasten 12 Taste EQ (Equalizer) 13 Taste MO (Monophon) 14 Taste SSM (Sequentialspeicher für starke Sender) 15 Taste RPT (Wiederholung) 16 Taste RND (Zufall) 17 Taste MODE 18 Taste DISP (Display) 19 Tasten

20 Taste (Ausgabe des Bedienfelds) 21 Taste ▼ (abwärts) Taste ◀◀◀ (Rücklauf)

Displayfenster

22 Anzeigen des Tunerempfangsmodus MO (Monophon), ST (Stereo) 23 Anzeigen RDS TP, PTY, AF, REG 24 Anzeige CD 25 Anzeige RND (Zufall-Disc) 26 Anzeige RPT (Wiederholung) 27 Anzeige LOUD (Lautstärkekontur) 28 Anzeige EQ (Equalizer) 29 Klangmodus (C-EQ: eigener Equalizer)-Anzeigen ROCK, CLASSIC, POPS, HIP HOP, JAZZ, USER 30 Hauptdisplay 31 Quellenanzeige Anzeige des Lautstärkepegels

Einschalten der Stromversorgung

1 Das Gerät einschalten.

Hinweis zum Ein-Tastendruck-Betrieb:

Wenn Sie die Programmquelle in Schritt 2 unten wählen, wird das Gerät automatisch eingeschaltet. Sie brauchen dafür nicht die Taste zu drücken.

2 Die Programmquelle wählen.

Für die Bedienung des Tuners (UKW oder MW/LW), siehe Seite 8 – 18.

Für die Wiedergabe einer CD, siehe Seite 19 – 21.

3 Die Lautstärke einstellen.

So erhöhen Sie die Lautstärke

So verringern Sie die Lautstärke

Der Lautstärkepegel wird angezeigt.

Anzeige des Lautstärkepegels

4 Den Klang wie gewünscht einstellen. (Siehe Seite 22 und 23).

Für ein sofortiges Absenken der Lautstärke

Kurz die Taste 📋/I ATT beim Hören einer beliebigen Programmquelle drücken. „ATT“ blinkt auf dem Display und die Lautstärke fällt sofort ab. Zur Wiederherstellung der vorherigen Lautstärkepegel die Taste nochmals kurz drücken.

- Wenn Sie den Steuerregler drehen, können Sie die Lautstärke auch wiederherstellen.

Zum Ausschalten des Geräts

Drücken Sie die Taste UNA Halten Sie die Taste länger als eine Sekunde gedrückt. Es erscheint „SEE YOU“, und das Gerät schaltet ab.

- Wenn Sie das Gerät beim Hören einer CD ausschalten, startet die CD-Wiedergabe beim nächsten Einschalten von der Stelle, wo die Wiedergabe vorher abgebrochen wurde.

VORSICHT beim Einstellen der Lautstärke:

CDs erzeugen im Vergleich mit anderen Tonträgern sehr geringes Rauschen. Wenn der Lautstärkepegel z.B. für den Tuner eingestellt wird, können die Lautsprecher durch die plötzliche Signalspitze beschädigt werden. Deshalb muss die Lautstärke vor dem Abspielen einer CD gesenkt und bei der Wiedergabe nach Wunsch eingestellt werden.

Beendigung der Display-Demonstration

Die Display-Demonstration ist werkseitig aktiviert und beginnt automatisch, wenn für ca. 20 Sekunden keine Aktionen durchgeführt wurden.

- Es wird empfohlen, die Display-Demonstration vor der ersten Verwendung des Geräts auszuschalten.

Führen Sie die folgenden Schritte zur Beendigung der Display-Demonstration aus:

1. Drücken Sie die Taste SEL (Auswahl) und halten Sie sie länger als 2 Sekunden gedrückt, bis eines der PSM-Elemente im Display angezeigt wird. (PSM: siehe Seite 24 und 25).

2. Wählen Sie „DEMO“, sofern nicht bereits im Display angezeigt.

3. Wählen Sie „DEMO OFF“ aus.

4. Bestätigen Sie die Einstellung.

Zum Aktivieren der Display-Demonstration wiederholen Sie das gleiche Verfahren und wählen „DEMO ON“ in Schritt 3.

Stellen der Uhr

Die Uhr kann so eingestellt werden, dass entweder das 24-Stunden- oder das 12-Stunden-System angezeigt wird.

1. Drücken Sie die Taste SEL (Auswahl) und halten Sie sie länger als 2 Sekunden gedrückt, bis eines der PSM-Elemente im Display angezeigt wird. (PSM: siehe Seite 24 und 25).

2. Stellen Sie die Stunden ein.

1. Wählen Sie „CLOCK H“ (Stunden), sofern nicht bereits im Display angezeigt. 2. Stellen Sie die Stunden ein.

1.

2.

3. Stellen Sie die Minuten ein.

1 Wählen Sie „CLOCK M“ (Minuten). 2 Stellen Sie die Minuten ein.

1

2

4 Stellen Sie das Uhrzeitsystem ein.

1 Wählen Sie „24H/12H“. 2 Wählen Sie „24H“ oder „12H“.

1

2

5 Bestätigen Sie die Einstellung.

So zeigen Sie die aktuelle Uhrzeit an oder ändern die Anzeigebetriebsart

Drücken Sie die Taste DISP (Display) wiederholt. Wenn Sie diese Taste mehrfach hintereinander drücken, ändert sich die Anzeigebetriebsart wie folgt:

- Bei AM-Betrieb oder bei UKW-Sendern ohne RDS:

Frequenz ↔ Uhrzeit

- Beim Empfang von UKW RDS-Sendern:

- Während des CD-Betriebs:

UhrzeitVerstrichene

- Bei ausgeschalteter Stromversorgung: Die Stromversorgung wird eingeschaltet, und die Uhrzeit wird 5 Sekunden lang angezeigt. Anschließend wird die Stromversorgung ausgeschaltet.

Radiohören

Um einen Sender einzustellen, können Sie entweder den automatischen Suchlauf verwenden, oder Sie können den Sender manuell einstellen.

Automatisches Suchen eines Senders: Automatischer Suchlauf

1 Wählen Sie den Wellenbereich (FM1 – 3, AM).

Wenn Sie diese Taste mehrfach hintereinander drücken, ändert sich der Wellenbereich wie folgt:

Leuchtet auf, wenn eine UKW-Stereosendung mit ausreichender Signalstärke empfangen wird.

Das gewählte Frequenzband wird angezeigt.

Hinweis:

Dieser Receiver verfügt über drei UKW-Frequenzbänder (FM1, FM2, FM3). Sie können ein beliebiges Frequenzband wählen, um sich eine UKW-Sendung anzuhören.

2 Beginnen Sie mit der Suche nach einem Sender.

Suchen von Sendern mit höherer Frequenz

Suchen von Sendern mit niedrigerer Frequenz

Wenn ein Sender empfangen wird, stoppt die Suche.

Zum Anhalten der Suche bevor ein Sender empfangen wird, die gleiche Taste, die Sie für die Suche gedrückt haben, nochmals drücken.

Manuelles Suchen eines Senders: Manueller Suchlauf

1 Wählen Sie den Wellenbereich (FM1 – 3, AM).

Wenn Sie diese Taste mehrfach hintereinander drücken, ändert sich der Wellenbereich wie folgt:

Hinweis:

Dieser Receiver verfügt über drei UKW-Frequenzbänder (FM1, FM2, FM3). Sie können ein beliebiges Frequenzband wählen, um sich eine UKW-Sendung anzuhören.

2 Drücken Sie die Taste ▶▶|▲ oder √ |◀◀, und halten Sie sie gedrückt, bis „M“ (manuell) im Display zu blinken beginnt.

3 Stellen Sie den gewünschten Sender ein, während „M“ (manuell) blinkt.

Um Sender einzustellen, die auf höheren Frequenzen senden

Um Sender einzustellen, die auf niedrigeren Frequenzen senden

• Wenn Sie die Taste loslassen, wird der manuelle Modus automatisch nach 5 Sekunden deaktiviert.
• Wenn Sie die Taste gedrückt halten, ändert sich die Frequenz (in 50 kHz Intervallen bei UKW- und 9 kHz Intervallen bei MW/LW), bis Sie die Taste freigeben.

Schlechter Empfang einer UKW-Stereosendung

1 Drücken Sie die Taste MODE, um bei laufender UKW-Stereosendung in den Funktionsbetrieb zu gelangen.

2 Drücken Sie die Taste MO (Monophon), während „MODE“ noch im Display blinkt, so dass „MONO“ im Display erscheint. Bei jedem Druck auf die Taste wird der Mono-Modus zwischen ein und aus umgeschaltet.

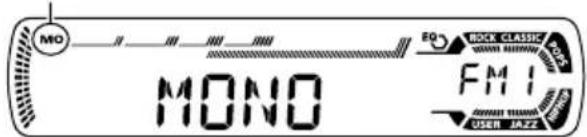

Anzeige MO (Monophon)

Wenn die Anzeige MO im Display leuchtet, erfolgt die Wiedergabe monophon. Allerdings verbessert sich dadurch der Empfang.

Speichern der Sender

Sie können Rundfunksender auf zwei Arten abspeichern.

• Automatisches Vorabstimmen der UKW-Sender: SSM (Sequentialspeicher für starke Sender)
• Manuelles Vorabstimmen für UKW- und MW-/LW-Sender

Automatische UKW-Vorabstimmung: SSM

Sie können 6 lokale UKW-Sender pro UKW-Wellenbereich (FM1, FM2 und FM3) vorabstimmen.

1 Wählen Sie die gewünschte UKW-Wellenbereichszahl (FM1 – 3), in der UKW-Sender gespeichert werden sollen.

Wenn Sie diese Taste mehrfach hintereinander drücken, ändert sich der Wellenbereich wie folgt:

2 Drücken Sie die Taste MODE, um in den Funktionsbetrieb zu gelangen.

3 Halten Sie SSM etwa 2 Sekunden lang gedrückt.

„SSM“ blinkt und verschwindet, wenn die automatische Voreinstellung ausgeführt ist.

Die lokalen UKW-Sender mit den stärksten Signalen werden gesucht und automatisch in der Empfangsbereichszahl (FM1, FM2 oder FM3), die Sie gewählt haben, gespeichert. Diese vorabgestimmten Sender werden auf den Zifferntasten abgespeichert – Nr. 1 (niedrigste Frequenz) bis Nr. 6 (höchste Frequenz). Wenn die automatische Vorabstimmung abgeschlossen ist, wird der Sender der Zifferntaste 1 automatisch angewählt.

Manuelles Vorabstimmen

Sie können bis zu 6 Sender pro Wellenbereich (FM1, FM2, FM3 und AM) von Hand vorabstimmen.

Beispiel: Speichern des UKW-Senders 92,5 MHz auf der Speichertaste 1 des FM1-Wellenbereichs.

1 Wählen Sie die gewünschte Wellenbereichszahl (FM1 – 3, AM), in der Sender gespeichert werden sollen (in diesem Beispiel FM1).

Wenn Sie diese Taste mehrfach hintereinander drücken, ändert sich der Wellenbereich wie folgt:

2 Stimmen Sie auf den Sender ab (in diesem Beispiel 92,5 MHz).

Um Sender einzustellen, die auf höheren Frequenzen senden

Um Sender einzustellen, die auf niedrigeren Frequenzen senden

3 Drücken Sie die Zifferntaste (in diesem Beispiel 1) und halten Sie sie länger als 2 Sekunden gedrückt.

Die Festsendernummer blinkt eine Zeit lang.

4 Wiederholen Sie das obige Verfahren, um die anderen Sender auf andere Zifferntasten zu speichern.

Hinweise:

• Ein vorheriger vorabgestimmter Sender wird gelöscht, wenn ein neuer Sender auf der gleichen Speichertaste abgespeichert wird.
• Vorabgestimmte Sender werden gelöscht, wenn die Stromversorgung des Speicherstromkreises unterbrochen wird (z.B. beim Wechseln der Batterie). In diesem Fall die Sender nochmals vorabstimmen.

Anwahl eines vorabgestimmten Senders

Sie können einfach einen vorabgestimmten Sender aufrufen. Bedenken Sie, dass Sie zuerst Sender speichern müssen. Wenn Sie das noch nicht getan haben, siehe „Speichern der Sender“ auf Seiten 10 und 11.

1 Wählen Sie den Wellenbereich (FM1 – 3, AM).

Wenn Sie diese Taste mehrfach hintereinander drücken, ändert sich der Wellenbereich wie folgt:

2 Die gewünschte Ziffer (1 – 6) für den vorabgestimmten Sender wählen.

Hinweis:

Sie können auch die Taste ▲ (aufwärts) oder ▼ (abwärts) am Gerät verwenden, um den nächsten oder vorherigen Festsender zu wählen. Bei jedem Drücken der Taste ▲ (aufwärts) oder ▼ (abwärts) wird der nächste oder vorherige Festsender abgestimmt.

Betriebsmöglichkeiten mit der Funktion RDS

Das Radiodatensystem (RDS) ermöglicht es UKW-Sendern, zusammen mit den regulären Sendesignalen ein zusätzliches Signal zu übertragen. Beispielsweise können Sender ihren Sendernamen sowie Informationen über die aktuelle Sendung übermitteln, wie z. B. Sport oder Musik usw. Eine weitere Eigenschaft des RDS-Systems heißt „Enhanced Other Networks“. Wenn Sie die Enhanced Other Networks-Daten verwenden, die von einem Sender übertragen werden, können Sie einen anderen Sender eines anderen Netzes einstellen, der Ihr Lieblingsprogramm oder Verkehrsnachrichten überträgt, während Sie eine andere Sendung hören oder eine andere Signalquelle wiedergeben, wie beispielsweise eine CD.

Wenn das Gerät RDS-Daten empfängt, sind folgende Funktionen möglich:

• Automatisches Verfolgen derselben Sendung (Empfang mit Sendernetzerfassung)
• Es kann auf Bereitschaftsempfang von Verkehrsnachrichten (TA: Verkehrsnachrichten) oder Ihrer Lieblingssendung geschaltet werden
• Ein Sendungstyp (PTY: Sendungstyp) kann gesucht werden
• Sendungssuchlauf
• Einige weitere Funktionen sind möglich

Automatisches Verfolgen derselben Sendung (Empfang mit Sendernetzerfassung)

Wenn Sie in einem Bereich fahren, in dem der UKW-Empfang schlecht ist, stellt der Tuner, der in dieses Gerät integriert ist, automatisch einen anderen RDS-Sender ein, der dieselbe Sendung mit stärkeren Signalen ausstrahlt. So können Sie dieselbe Sendung auf der gesamten Fahrtstrecke mit bestem Empfang hören. (Siehe Abbildung auf Seite 18). Es werden zwei Arten von RDS-Daten verwendet, damit der Empfang mit Sendernetzerfassung richtig funktioniert — PI (Sendungskenndaten) und AF (Alternativfrequenzdaten). Wenn diese Daten vom eingestellten RDS-Sender nicht richtig empfangen werden, ist ein Empfang mit Sendernetzerfassung nicht möglich.

Wenn Sie den Empfang mit Sendernetzerfassung verwenden wollen

Sie können die verschiedenen Modi des Alternativfrequenzempfangs auswählen, um weiterhin dasselbe Programm unter besten Empfangsbedingungen zu hören. Werkseitig ist die Einstellung „AF“ aktiviert.

• AF: Die Sendernetzerfassung ist bei aktivierter Regionalisierung „ausgeschaltet“. Wenn die Eingangssignale des zur Zeit eingestellten Senders zu schwach werden, wechselt bei dieser Einstellung das Gerät innerhalb desselben Netzes von diesem Sender zu einem anderen. (In dieser Betriebsart kann die Sendung von der aktuell empfangenen Sendung abweichen). Die Anzeige AF schaltet sich ein, nicht jedoch die Anzeige REG.
• AF REG: Die Sendernetzerfassung ist bei aktivierter Regionalisierung „eingeschaltet“. Wenn die Eingangssignale des zur Zeit eingestellten Senders zu schwach werden, wechselt bei dieser Einstellung das Gerät innerhalb desselben Netzes von diesem Sender zu einem anderen, der dasselbe Programm ausstrahlt. Sowohl die Anzeige AF als auch die Anzeige REG schalten sich ein.

• OFF: Die Sendernetzerfassung ist deaktiviert.

Weder die Anzeige AF noch die Anzeige REG schaltet sich ein.

1 Drücken Sie die Taste SEL (Auswahl), und halten Sie sie länger als 2 Sekunden gedrückt, bis eines der PSM-Elemente im Display angezeigt wird. (PSM: siehe Seite 24 und 25).

2 Wählen Sie „AF-REG“ (Alternativfrequenz-/Regionalempfang), sofern nicht bereits im Display angezeigt.

3 Wählen Sie den gewünschten Modus—, AF“, AF REG“ oder „OFF“.

4 Bestätigen Sie die Einstellung.

Verwenden des TA-Standby-Empfangs

Mit Hilfe des TA-Standby-Empfangs können Sie das Gerät vorübergehend von der aktuellen Signalquelle (anderer UKW-Sender oder CD).

- Der TA-Standby-Empfang funktioniert nicht, wenn Sie einen MW-/LW-Sender empfangen.

Drücken Sie die Taste TP PTY, um den TA-Standby-Empfang zu aktivieren.

■ Wenn UKW als aktuelle Signalquelle ausgewählt ist, leuchtet die Anzeige TP entweder kontinuierlich oder blinkt.

- Wenn die Anzeige TP leuchtet, ist der TA-Standby-Empfang aktiviert. Wenn ein Sender eine Verkehrsdurchsage überträgt, wird „TRAFFIC“ im Display angezeigt, und das Gerät stellt den Sender automatisch ein. Die Lautstärke wird auf den voreingestellten TA-Lautstärkepegel eingestellt (siehe Seite 17), und die Verkehrsdurchsage wird wiedergegeben.

- Wenn die Anzeige TP blinkt, ist der TA-Standby-Empfang noch nicht aktiviert, da der empfangene Sender keine Signale überträgt, die für den TA-Standby-Empfang verwendet werden. Um den TA-Standby-Empfang zu aktivieren, müssen Sie einen anderen Sender einstellen, der diese Signale überträgt. Drücken Sie die Taste ▶▶▶ oder ▶◀◀, um einen solchen Sender zu suchen. Wenn ein Sender eingestellt ist, der diese Signale bereitstellt, blinkt die Anzeige TP nicht mehr, sondern leuchtet kontinuierlich. Jetzt ist der TA-Standby-Empfang aktiviert.

■ Wenn zurzeit eine andere Signalquelle als UKW ausgewählt ist, leuchtet die Anzeige TP. Wenn ein Sender eine Verkehrsdurchsage überträgt, wird „TRAFFIC“ im Display angezeigt, und das Gerät wechselt automatisch die Signalquelle und stellt den Sender ein.

Wenn Sie den TA-Standby-Empfang deaktivieren möchten, drücken Sie die Taste TP PTY erneut. Die Anzeige TP erlischt.

Verwenden des PTY-Standby-Empfangs

Mit Hilfe des PTY-Standby-Empfangs können Sie das Gerät vorübergehend von der aktuellen Signalquelle (anderer UKW-Sender oder CD) umschalten.

- Der PTY-Standby-Empfang funktioniert nicht, wenn Sie einen MW-/LW-Sender empfangen.

Sie können Ihr Lieblingsprogramm für den PTY-Standby-Empfang auswählen. Werkseitig ist der PTY-Standby-Empfang deaktiviert. („OFF“ ist für den PTY-Standby-Empfang ausgewählt).

1 Drücken Sie die Taste SEL (Auswahl) und halten Sie sie länger als 2 Sekunden gedrückt, bis eines der PSM-Elemente im Display angezeigt wird. (PSM: siehe Seite 24 und 25).

2 Wählen Sie „PTY STBY“ (PTY-Bereitschaft), sofern nicht bereits im Display angezeigt.

3 Wählen Sie einen der neunundzwanzig PTY-Codes. (Siehe Seite 18).

Der gewählte Codename wird im Display angezeigt und im Speicher gesichert.

4 Bestätigen Sie die Einstellung.

■ Wenn UKW als aktuelle Signalquelle ausgewählt ist, leuchtet die Anzeige PTY entweder kontinuierlich oder blinkt.

• Wenn die Anzeige PTY leuchtet, ist der PTY-Standby-Empfang aktiviert. Wenn ein Sender das ausgewählte PTY-Programm überträgt, stellt das Gerät den Sender automatisch ein.
• Wenn die Anzeige PTY blinkt, ist der PTY-Standby-Empfang noch nicht aktiviert, da der empfangene Sender keine Signale überträgt, die für den PTY-Standby-Empfang verwendet werden. Um den PTY-Standby-Empfang zu aktivieren, müssen Sie einen anderen Sender einstellen, der diese Signale überträgt. Drücken Sie die Taste ▶▶▶▲ oder ▼◀◀ um einen solchen Sender zu suchen. Wenn ein Sender eingestellt ist, der diese Signale bereitstellt, blinkt die Anzeige PTY nicht mehr, sondern leuchtet kontinuierlich. Jetzt ist der PTY-Standby-Empfang aktiviert.

■Wenn zur Zeit eine andere Signalquelle als UKW ausgewählt ist, leuchtet die Anzeige PTY.

Wenn ein Sender das ausgewählte PTY-Programm überträgt, wechselt das Gerät automatisch die Signalquelle und stellt den Sender ein.

Wenn Sie den PTY-Standby-Empfang deaktivieren möchten, wählen Sie in der linken Spalte in Schritt „OFF“ der Verfahrensbeschreibung die Einstellung 3 aus. Die Anzeige PTY erlischt.

Suchen Ihrer Lieblingssendung

Sie können einen beliebigen PTY-Code suchen. Darüber hinaus können Sie unter den Zifferntasten 6 Lieblingsprogrammtypen speichern.

Bei Auslieferung ab Werk sind die folgenden 6 Sendungstypen unter den Ziffertasten (1 bis 6) gespeichert.

Weiter unten finden Sie Informationen, wie Sie Ihre Lieblingssendungstypen speichern können.

Hinweise zu Suche Ihres Lieblingssendung finden Sie auf Seite 16.

1	2	3
POP M	ROCK M EASY M
4	5	6
CLASSICS	AFFAIRS	VARIED

So speichern Sie Ihre Lieblingssendungstypen

1 Drücken Sie die Taste TP PTY, und halten Sie sie länger als 2 Sekunden gedrückt, während Sie einen UKW-Sender hören.

Der zuletzt gewählte PTY-Code wird angezeigt.

2 Wählen Sie einen der neunundzwanzig PTY-Codes. (Siehe Seite 18).

Der gewählte Codename wird im Display angezeigt.

3 Halten Sie die Zifferntaste länger als 2 Sekunden gedrückt, um den gewählten PTY-Code unter der gewünschten Festsendernummer zu speichern.

Der gewählte PTY-Code und „MEMORY“ erscheinen eine Zeit lang abwechselnd.

4 Drücken Sie die Taste TP PTY, und halten Sie sie länger als 2 Sekunden gedrückt, um diesen Modus zu verlassen.

So suchen Sie Ihren Lieblingssendungstyp

1 Drücken Sie die Taste TP PTY, und halten Sie sie länger als 2 Sekunden gedrückt, während Sie einen UKW-Sender hören.

Der zuletzt gewählte PTY-Code wird angezeigt.

2 Auswählen eines Ihrer Lieblingsprogrammtypen

oder

Auswählen eines der neunundzwanzig PTY-Codes

Beispiel: Wenn Sie „ROCK M“ auswählen

3 Drücken Sie die Taste ▶▶| oder √ |◀◀, um die PTY-Suche nach Ihrem Lieblingsprogramm zu starten.

• Wenn ein Sender eine Sendung mit dem PTY-Code ausstrahlt, den Sie gewählt haben, wird dieser Sender eingestellt.
• Wenn kein Sender eine Sendung mit dem PTY-Code ausstrahlt, den Sie gewählt haben, wird der aktuell eingestellte Sender weiterhin wiedergegeben.

Hinweis:

In einigen Gebieten funktioniert die PTY-Suche möglicherweise nicht richtig.

Weitere praktische RDS-Funktionen und -Einstellungsmöglichkeiten

Automatische Auswahl des Senders bei Verwendung der Ziffertasten

Wenn Sie die Ziffertaste drücken, wird normalerweise der unter dieser Taste gespeicherte Sender eingestellt.

Wenn es sich bei diesem gespeicherten Sender um einen RDS-Sender handelt, geschieht jedoch etwas anderes. Sollten die Signale des gespeicherten Senders für einen guten Empfang nicht ausreichen, sucht das Gerät mit Hilfe der AF-Daten einen anderen Sender, der dieselbe Sendung wie der ursprünglich ausgewählte Sender ausstrahlt. (Sendungssuchlauf)

- Es dauert eine gewisse Zeit, bis das Gerät einen anderen Sender mit Hilfe des Sendersuchlaufs eingestellt hat.

Führen Sie das nachstehend beschriebene Verfahren durch, um den Sendungssuchlauf zu aktivieren.

• Weitere Informationen finden Sie unter „Ändern der allgemeinen Einstellungen (PSM)“ auf Seite 24. 1 Drücken Sie die Taste SEL (Auswahl), und halten Sie sie länger als 2 Sekunden gedrückt, bis eines der PSM-Elemente im Display angezeigt wird. 2 Drücken Sie die Taste ▶▶| ∧ oder √ |◀◀ um die Funktion „P(Sendung)-SEARCH“ auszuwählen. 3 Drehen Sie den Steuerregler im Uhrzeigersinn, um „ON“ zu wählen. Der Sendungssuchlauf ist jetzt aktiviert. 4 Drücken Sie die Taste SEL (Auswahl), um die Einstellung abzuschließen.

Um den Sendungssuchlauf zu deaktivieren, wiederholen Sie dasselbe Verfahren, und wählen Sie in Schritt „OFF“ die Einstellung 3 aus, indem Sie den Steuerregler entgegen dem Uhrzeigersinn drehen.

Einstellen des Lautstärkepegels für Verkehrsnachrichten

Sie können den Lautstärkepegel für den Bereitschaftsempfang von Verkehrsnachrichten speichern. Wenn Verkehrsnachrichten gesendet werden, werden sie automatisch in der gespeicherten Lautstärke wiedergegeben.

- Weitere Informationen finden Sie unter „Ändern der allgemeinen Einstellungen (PSM)“ auf Seite 24.

1 Drücken Sie die Taste SEL (Auswahl), und halten Sie sie länger als 2 Sekunden gedrückt, bis eines der PSM-Elemente im Display angezeigt wird. 2 Drücken Sie die Taste ▶▶▶▲ oder ▼◀◀ um die Funktion „TA VOL“ (Lautstärke) auszuwählen. 3 Drehen Sie den Steuerregler, um die gewünschte Lautstärke einzustellen. Sie können die Einstellung von „VOL 00“ bis „VOL 30“ oder „VOL 50“ vornehmen (je nach Verstärker-Verstärkungsgradeinstellung: siehe Seite 25). 4 Drücken Sie die Taste SEL (Auswahl), um die Einstellung abzuschließen.

Automatische Uhreinstellung

Bei Auslieferung ab Werk ist die Uhr, die in dieses Gerät integriert ist, so eingestellt, daß sie die Uhrzeit automatisch unter Verwendung der im RDS-Signal enthaltenen Uhrzeitdaten CT (Uhrzeit) korrigiert.

Wenn Sie die automatische Uhreinstellung nicht wünschen, befolgen Sie das nachstehende Verfahren.

• Weitere Informationen finden Sie unter „Ändern der allgemeinen Einstellungen (PSM)“ auf Seite 24. 1. Drücken Sie die Taste SEL (Auswahl) und halten Sie sie länger als 2 Sekunden gedrückt, bis eines der PSM-Elemente im Display angezeigt wird. 2. Drücken Sie die Taste ▶▶| ∧ oder √ |◀◀, um die Funktion „AUTO ADJ“ (Einstellung) auszuwählen. 3. Drehen Sie den Steuerregler entgegen dem Uhrzeigersinn, um „OFF“ zu wählen. Die automatische Uhreinstellung ist jetzt deaktiviert. 4. Drücken Sie die Taste SEL (Auswahl), um die Einstellung abzuschließen.

Wenn Sie die Uhreinstellung erneut aktivieren möchten, wiederholen Sie dasselbe Verfahren und wählen Sie in Schritt 3 „ON“ aus, indem Sie den Steuerregler im Uhrzeigersinn drehen.

Hinweis:

Derselbe Sender muss mindestens 2 Minuten lang eingestellt bleiben, nachdem „AUTO ADJ“ auf „ON“ gesetzt wurde. Andernfalls kann die Uhrzeit nicht eingestellt werden. (Das Gerät benötigt etwa 2 Minuten, um die CT-Daten im RDS-Signal zu erfassen).

PTY-Codes

NEWS: Nachrichten

AFFAIRS: Nachrichtenmagazin/Aktuelle Themen

INFO: Ratgeber aller Art

SPORT: Sport

EDUCATE: Bildungsprogramme

DRAMA: Hörspiel

CULTURE: Kulturereignisse (regional/überregional)

SCIENCE: Wissenschaft und Technik

VARIED: Gemischte Programme (Komödien, Feiern usw.)

POP M: Popmusik

ROCK M: Rockmusik

EASY M: Leichte Unterhaltungsmusik

LIGHT M: Leichte Musik

CLASSICS: Klassische Musik

OTHER M: Sonstige Musik

WEATHER: Wettermeldungen

FINANCE: Finanz-Themen, Wirtschaftsmeldungen usw.

CHILDREN: Kindersendungen

SOCIAL: Soziale Themen

RELIGION: Sendungen mit religiösen, philosophischen Themen, Gottesdienste usw.

PHONE IN: Hörermeinungen (Telefonumfragen, Befragungen usw.)

TRAVEL: Reisemagazine, Reiseberichte, Reiseangebote usw.

LEISURE: Sendungen für Freizeitgestaltung und Hobbies (Garten, Kochen, Angeln usw.)

JAZZ: Jazzmusik

COUNTRY: Countrymusik

NATION M: Unterhaltungsprogramme in einer Fremdsprache

OLDIES: Schlageroldies

FOLK M: Volksmusik

DOCUMENT: Dokumentationen und Themenmagazine

Dieselbe Sendung kann auf verschiedenen Frequenzen empfangen werden.

Wiedergabe einer CD

Setzen Sie eine CD in den Ladeschlitz ein.

Das Gerät schaltet sich ein, zieht die CD ein und beginnt automatisch mit der Wiedergabe.

Hinweis zum Ein-Tastendruck-Betrieb:

Befindet sich bereits eine CD im Ladeschlitz, wird durch Drücken von CD das Gerät eingeschaltet und das Abspielen beginnt automatisch.

Alle Titel werden wiederholt wiedergegeben, bis Sie die Wiedergabe beenden.

Hinweise:

• Wenn eine CD umgekehrt herum eingesetzt ist, erscheint „EJECT“ im Display, und die CD wird automatisch ausgeschoben.
• Sie können CD nicht als Signalquelle auswählen, wenn sich keine CD im Ladeschlitz befindet. Auf dem Display wird „NO DISC“ angezeigt.

Zum Beenden des Abspielens und Auswerfen der CD

Drücken Sie die Taste ▲.

Die CD-Wiedergabe stoppt, und die CD wird automatisch aus dem Ladeschlitz ausgeschoben. Die Signalquelle schaltet auf Tuner um (Sie hören den zuletzt empfangenen Sender).

- Die CD-Wiedergabe wird auch angehalten (ohne dass die CD ausgeworfen wird), wenn die Signalquelle gewechselt wird. Wenn Sie das nächste Mal „CD“ als Signalquelle auswählen, wird die CD an derselben Stelle wiedergegeben, an der Sie die Wiedergabe gestoppt haben.

Hinweise:

• Wird die ausgeworfene CD nicht innerhalb von 15 Sekunden entnommen, wird die CD automatisch wieder in den Ladeschlitz eingefahren, um sie vor Staub zu schützen. (Die CD wird diesmal jedoch nicht abgespielt).
• Sie können die CD auswerfen lassen, indem Sie das Gerät ausschalten.

Sprunghaftes Abspielen:

Bei Fahren auf sehr holperigen Straßen kann Fehlabtastung hervorgerufen werden. Dadurch wird weder das Gerät noch die CD beschädigt, aber die Wiedergabefehler sind lästig. Wir empfehlen, dass Sie die CD-Wiedergabe beim Fahren auf solchen Straßen stoppen.

Aufsuchen eines Titels oder einer bestimmten Passage auf einer CD

Zum schnellen Vor- oder Rücklauf des Titels

Bei laufender CD die Taste ▶ drücken und halten, um den Titel schnell vorzuspulen.

Bei laufender CD die Taste ◀◀ drücken und halten, um den Titel zurückzuspulen.

So springen Sie zu den nächsten oder vorherigen Titeln

Bei laufender CD die Taste ▶▶▶ kurz drücken, um zum

Anfang des nächsten Titels zu springen.

Mit jedem Druck auf diese Taste wird zum Anfang des nächsten Titels gesprungen und dieser wiedergegeben.

Bei laufender CD die Taste ▼◀◀ kurz drücken, um zum Anfang des aktuellen Titels zu springen.

Mit jedem Druck auf diese Taste wird zum Anfang des jeweils vorherigen Titels gesprungen und dieser wiedergegeben.

Zum direkten Anwählen eines bestimmten Titels

Die Zifferntaste, die der Titelnummer entspricht, drücken, um das Abspielen zu beginnen.

• So wählen Sie eine Titelnummer von 1 – 6 aus: Drücken Sie kurz auf 1 (7) – 6 (12).
• So wählen Sie eine Titelnummer von 7 – 12 aus: Drücken und halten Sie 1 (7) – 6 (12) länger als eine Sekunde.

Wählen der CD-Abspielbetriebsarten

Zum Abspielen der Titel nach dem Zufallsprinzip (Zufällige Wiedergabe der Discs)

Sie können alle Titel der CD in zufälliger Reihenfolge wiedergeben.

1 Drücken Sie während der Wiedergabe einer CD auf MODE, um in den Funktionsmodus zu schalten.

2 Drücken Sie die Taste RND (Zufall), während „MODE“ im Display blinkt, sodass „DISC RND“ im Display erscheint. Wenn Sie diese Taste mehrfach hintereinander drücken, wird der Zufalls-Wiedergabemodus wechselweise ein- und ausgeschaltet.

Wenn der Zufallswiedergabemodus eingeschaltet wird, leuchtet die RND-Anzeige auf dem Display auf. Es wird ein zufällig ausgewählter Titel wiedergegeben.

Zum wiederholten Abspielen der Titel (Titelwiederholung)

Sie können den aktuellen Titel wiederholt wiedergeben.

1 Drücken Sie während der Wiedergabe einer CD auf MODE, um in den Funktionsmodus zu schalten.

2 Drücken Sie die Taste RPT (Wiederholung), während „MODE“ im Display blinkt, sodass „TRK RPT“ im Display erscheint. Wenn Sie diese Taste mehrfach hintereinander drücken, wird der Titelwiederholungsmodus wechselweise ein- und ausgeschaltet.

Wenn die Titelwiederholung eingeschaltet wird, leuchtet die RPT-Anzeige auf dem Display auf. Der aktuelle Titel wird wiederholt wiedergegeben.

Unterdrücken des CD-Auswurfs

Sie können den Auswurf einer CD blockieren und eine CD im Ladeschlitz verriegeln.

Halten Sie die Taste CD gedrückt und drücken Sie die Taste ▲ länger als 2 Sekunden.

„EJECT“ wird etwa 5 Sekunden lang im Display angezeigt. Die CD ist damit verriegelt und kann nicht ausgeworfen werden.

Wenn Sie die Verriegelung aufheben wollen

Während Sie die Taste CD gedrückt halten, drücken und halten Sie die Taste ▲ länger als 2 Sekunden erneut gedrückt.

„EJECT“ erscheint im Display, und die CD wird aus dem Ladeschlitz ausgeschoben.

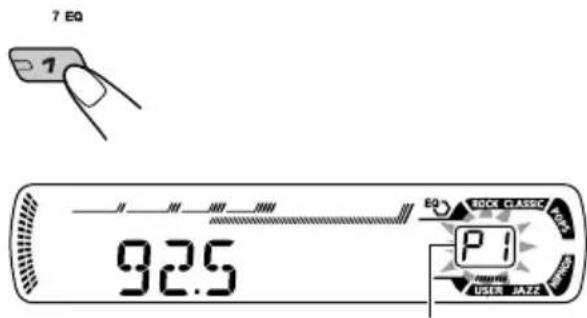

Auswählen der vorprogrammierten Klangmodi (C-EQ: eigener Equalizer)

Sie können einen vorprogrammierten Klangmodus auswählen (C-EQ: eigener Equalizer), der für das wiederzugebende Musikgenre geeignet ist.

- Es besteht ein Zeitlimit für die Ausführung der folgenden Schritte. Wenn die Einstellung abgebrochen wird, bevor Sie sie fertiggestellt haben, beginnen Sie erneut mit Schritt 1.

1 Drücken Sie die Taste MODE, um in den Funktionsbetrieb zu gelangen.

2 Wählen Sie den gewünschten Klangmodus aus.

Bei jedem Drücken der Taste schalten die Klangmodi wie folgt um:

USER	ROCK	CLASSIC
JAZZ	HIP HOP	POPS

Das Anzeigemuster wechselt für jeden Klangmodus mit Ausnahme von „USER“.

Beispiel: Die Einstellung „ROCK“ wird ausgewählt

Anzeige Verwendung Vorprogrammierte für Werte
USER (line are 00 00 OFF Einstellung)
ROCK Rock- oder +03 +01 Disco-Musik		ON
CLASSIC Klassische +01 Musik		-02	OFF
POPS Leichte Musik +04		+01 OFF
HIP HOP Funk- oder Rap-Musik		+02	00 ON
JAZZ	Jazz-Musik	+02	+03 OFF

Hinweis:

Jeder Klangmodus kann entsprechend angepasst werden. Sobald Änderungen vorgenommen werden, werden diese automatisch für den aktuellen Klangmodus gespeichert. Siehe Seite 23 „Klang-Einstellschritte“.

Klang-Einstellschritte

Sie können das Klangbild wie gewünscht einstellen.

1 Die einzustellende Position wählen.

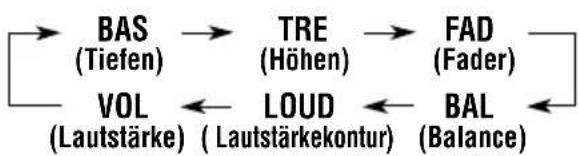

Wenn Sie diese Taste mehrfach hintereinander drücken, ändern sich die einstellbaren Funktionen wie folgt:

Anzeige Zutun: Bereich
BAS*1	Einstellen der -06 (min.)Tiefen. |+06 (max.)
TRE*1	Einstellen der -06 (min.)Höhen. |+06 (max.)
FAD*2	Einstellen des vorderen und R06 (Nur hinten)hinteren |Lautsprecherausgleichs.
BAL Einstellen des linken und rechten Lautsprecherausgleichs.		L06 (Nur links) |R06 (Nur rechts)
LOUD*1	Tiefe und hohe Frequenzen werden betont, um bei niedrigem Laustärkepegelein ausgeglich- LOUDeneres Klangbild zu erzielen.	LOUD ON |UD OFF
VOL*3	Einstellen der 00 (min.)Lautstärke. |30 oder50 (max.)*4

*1 Wenn Änderungen von Tiefen, Höhen oder Lautstärkekontur vorgenommen werden, werden diese Änderungen für den aktuellen Klangmodus (C-EQ) einschließlich „USER“ gespeichert. *2 Wenn Sie eine Anlage mit zwei Lautsprechern verwenden, stellen Sie den Fader auf „00“. *3 Normalerweise funktioniert der Steuerregler als Lautstärkeregelung. Zum Einstellen des Lautstärkepegels muss also nicht erst „VOL“ ausgewählt werden. *4 Je nach Verstärker-Verstärkungsgradeinstellung. (Einzelheiten siehe Seite 25).

2 Lautstärkekontur einstellen.

Lautstärke erhöhen oder Lautstärkekontur einschalten

Lautstärke reduzieren oder Lautstärkekontur ausschalten

Das Anzeigemuster wechselt, während Sie Tiefen oder Höhen einstellen.

Beispiel 1: „TRE“ (Höhen) wird eingestellt

Beispiel 2: Lautstärkekontur wird eingeschaltet

3 Wiederholen Sie die Schritte 1 und 2, um weitere Optionen zu ändern.

Sollen die Klangmodi auf die Werkseinstellungen zurückgesetzt werden, das gleiche Verfahren wiederholen und die voreingestellten Werte, die auf Seite 22 aufgeführt sind, erneut zuweisen.

Ändern der allgemeinen Einstellungen (PSM)

Sie können die Elemente in der unten aufgeführten Tabelle und auf Seite 25 mit Hilfe der PSM-Steuerung (Präferenzeinstellungsmodus) ändern.

Grundverfahren

1 Drücken Sie die Taste SEL (Auswahl), und halten Sie sie länger als 2 Sekunden gedrückt, bis eines der PSM-Elemente im Display angezeigt wird. (Siehe unten und Seite 25).

2 Wählen Sie das PSM-Element, das Sie einstellen möchten.

3 Stellen Sie die gewählte PSM-Funktion ein.

4 Wiederholen Sie die Schritte 2 und 3, um gegebenenfalls weitere PSM-Einstellungen zu ändern.

5 Bestätigen Sie die Einstellung.

Präferenzeinstellungsmodus (PSM) Punkte

- Schauen Sie auf den entsprechenden Seiten, die in der Tabelle angegeben sind, bzgl. näherer Informationen über den Betrieb aller PSM-Punkte nach.

Anzeige	Werte/Elemente, die Einstellung Siehe ausgewählt werden können ab Werk Seite
DEMO Display-Demonstration		DEMO ONDEMO OFF DEMO	ON 6
CLOCK H Stundeneinstellung	0 — 23 (1 — 12)		0 (0:00)
CLOCK M Minuteneinstellung	00 — 59		00 (0:00)
24H/12H 24/12-Std. Einstellung	12H	24H	24H
AUTO ADJ Automatische Uhrzeiteinstellung	OFF	ON	ON
AF-REG Alternativfrequenz-/Regionalempfang	AF ↔ AF REG↑↓ OFF ←↑		AF

Anzeige		Werte/Elemente, die ausgewählt werden können		Einstellung ab Werk	Siehe Seite
PTY STBY PTY-Bereitschaft		OFF → 29 Programmsparten (siehe Seite 18)		OFF	14
TA VOL Verkehrsfunkmeldungs-Lautstärke		VOL 00 — VOL 30 oder 50*		VOL 20	17
P-SEARCH Sendungssuchlauf		OFF	ON	OFF	17
DIMMER	Dimmerfunktion	OFF	ON	OFF	25
TEL	Telefonstummschaltung	OFF ↔ MUTING 1↑→ MUTING 2		OFF	25
AMP GAIN	Verstärker-Verstärkungsgradregelung	LOW PWR	HIGH PWR	HIGH PWR	25

* Je nach Verstärker-Verstärkungsgradeinstellung. (Einzelheiten siehe unten).

Wählen des Abblendmodus—DIMMER

Sie können das Display in der Nacht (nach Wunsch) abblenden.

Bei Versand ab Werk ist die Abblendung deaktiviert.

• OFF: Hebt die Abblendfunktion auf. • ON: Aktiviert die Abblendfunktion.

So wählen Sie die Telefonstummschaltung—TEL

Dieser Modus wird verwendet, wenn ein Funktelefon angeschlossen ist. Wählen Sie in Abhängigkeit vom verwendeten Telefonsystem entweder die Einstellung „MUTING 1“ oder „MUTING 2“.

Werkseitig wurde dieser Modus deaktiviert.

• MUTING 1: Wählen Sie diese Einstellung, wenn damit die Lautstärke des Geräts stummgeschaltet werden kann.
• MUTING 2: Wählen Sie diese Einstellung, wenn damit die Lautstärke des Geräts stummgeschaltet werden kann. • OFF: Die Telefonstummschaltung wird deaktiviert.

Zum Wählen der Verstärker-Verstärkungsgradregelung—AMP GAIN

Sie können den maximalen Lautstärkepegel dieses Geräts ändern. Wenn die Maximalleistung der Lautsprecher weniger als 50 W beträgt, wählen Sie „LOW PWR“, um Schäden an den Lautsprechern zu vermeiden.

Bei Versand ab Werk ist „HIGH PWR“ gewählt.

- LOW PWR: Sie können den Lautstärkepegel von „VOL 00“ bis „VOL 30“ einstellen.

Hinweis:

Wenn Sie die Einstellung von „HIGH PWR“ auf „LOW PWR“ umstellen, während Sie mit einem Lautstärkepegel von mehr als 30 hören, schaltet das Gerät automatisch den Lautstärkepegel auf „VOL 30“ um.

- HIGH PWR: Sie können den Lautstärkepegel von „VOL 00“ bis „VOL 50“ einstellen.

Abnehmen des Bedienfelds

Sie können das Bedienfeld abnehmen, wenn Sie das Fahrzeug verlassen.

Wenn Sie das Bedienfeld abnehmen oder wieder einsetzen, achten Sie darauf, dass Sie die

Anschlüsse auf der Rückseite des Bedienfelds und am Schalttafelhalter nicht beschädigen.

Abnehmen des Bedienfelds

Bevor Sie das Bedienfeld abnehmen, schalten Sie unbedingt die Stromversorgung aus.

1. Entriegeln Sie das Bedienfeld.

2. Das Bedienfeld anheben und abnehmen.

3. Legen Sie das abgenommene Bedienfeld in das mitgelieferte Etui.

Anbringen des Bedienfelds

1. Setzen Sie die linke Seite des Bedienfelds in die Rille am Feldhalter.

2. Drücken Sie die rechte Seite des Bedienfelds zum Befestigen in den Feldhalter.

Hinweis zum Reinigen der Anschlüsse:

Wenn Sie das Bedienfeld häufig abnehmen, kann sich der Zustand der Anschlüsse verschlechtern. Um diese Möglichkeit zu minimieren, wischen Sie die Anschlüsse in regelmäßigen Abständen mit einem Wattestäbchen oder einem Tuch ab, die zuvor mit Alkohol angefeuchtet wurden. Achten Sie darauf, dass Sie die Anschlüsse nicht beschädigen.

Was wie ein Problem aussieht, muss nicht immer eines sein. Die folgenden Punkte vor einem Anruf bei einer Kundendienststelle überprüfen.

Symptome		Ursachen	Abhilfen
Allgemeines	Die Lautsprecher geben keinen Ton wieder.	Die Lautstärke ist auf den kleinsten Pegel eingestellt.	Auf optimales Niveau einstellen.
		Anschlüsse sind falsch.	Die Kabel und Anschlüsse überprüfen.
	Dieses Gerät arbeitet überhaupt nicht.	Der eingebaute Mikro-Computer funktioniert aufgrund von Lärm usw. nicht richtig.	Während Sie SEL (Auswahl) gedrückt halten, drücken Sie 0/1 ATT (Bereitschaft/Netz/Dämpfer) für mehr als 2 Sekunden, um das Gerät zurückzusetzen. (Die Uhreinstellung und die Festsender werden aus dem Speicher gelöscht). (Siehe Seite 2).
FM/AM	Automatische SSM-Abspeicherung (Sequentialspeicher für starke Sender) arbeitet nicht.	Signale sind zu schwach.	Die Sender von Hand speichern.
	Störgeräusche beim Radiohören.	Die Antenne ist nicht fest angeschlossen.	Die Antenne fest anschließen.
CD-Wiedergabe	Die CD wird automatisch ausgeschoben.	CD ist falsch herum eingelegt.	CD richtig herum einlegen.
	Die CD-R/CD-RW wird nicht wiedergegeben. Titel auf der CD-R/CD-RW können nicht angesteuert werden.	Die CD-R/CD-RW ist nicht finalisiert.	Legen Sie eine finalisierte CD-R/CD-RW ein.Finalisieren Sie die CD-R/CD-RW in dem Gerät, mit dem Sie die CD gebrannt haben.
	Die CD kann weder abgespielt noch ausgeschoben werden.	Die CD ist gesperrt.	Heben Sie die CD-Sperre auf. (Siehe Seite 21).
		Der CD-Spieler kann fehlerhaft gearbeitet haben.	Während Sie 0/1 ATT (Bereitschaft/Netz/Dämpfer) gedrückt halten, drücken Sie ▲ (Auswerfen) für mehr als 2 Sekunden. Achten Sie darauf, die ausgeschobene CD nicht fallen zu lassen.
	Ton der CD ist manchmal unterbrochen.	Sie fahren auf einer holprigen Straße.	Keine CD auf holpriger Straße abspielen.
		CD ist verkratzt.	CD wechseln.
		Anschlüsse sind falsch.	Die Kabel und Anschlüsse überprüfen.
	„NO DISC“ wird im Display angezeigt.	Im Ladeschacht befindet sich keine CD.	Eine CD in den Ladeschacht einschieben.
		Die CD ist falsch eingelegt.	Legen Sie die CD richtig ein.

Handhaben der Discs

Dieses Gerät dient zur Reproduktion von CDs und CD-Rs (beschreibbar) und CD-RWs (wiederbeschreibbar).

- Dieses Gerät ist nicht mit MP3-Discs kompatibel.

Umgehen mit Discs

Beim Entnehmen einer Disc aus ihrer Hülle den mittleren Halter der Hülle nach unten drücken und die Disc herausheben, wobei sie an der Außenkante festgehalten wird.

• Die Disc immer an der Außenkante festhalten. Niemals die Aufnahmeoberfläche berühren.

Mittlerer Halter

Beim Aufbewahren einer Disc in ihrer Hülle die Disc behutsam um den mittleren Halter der Hülle legen (mit der bedruckten Seite nach oben).

• Die Discs nach dem Gebrauch immer in ihren Hüllen aufbewahren.

Zum Sauberhalten der Discs

Eine schmutzige Disc kann evtl. nicht richtig abspielen.

Ist eine Disc verschmutzt, den Schmutz mit einem weichen Tuch in gerader Linie von der Mitte aus zur Außenkante abwischen.

Zum Abspielen neuer Discs

Neue Discs können an der Innen- und Außenkante rauhe Stellen haben. Wird eine solche Disc verwendet, kann das Gerät ein Abspielen der Disc verweigern. Zum Entfernen dieser rauhen Stellen die Kanten mit einem Bleistift oder Kugelschreiber o.ä. nachfahren.

Feuchtigkeitskondensation

Feuchtigkeit kann auf den Linsen im Innern des CD-Spielers in folgenden Fällen kondensieren:

- Nach dem Einschalten der Autoheizung.

- Wenn es im Auto feucht wird.

In diesen Fällen kann der CD-Spieler evtl. nicht richtig funktionieren. Daher die Disc auswerfen und das Gerät für einige Stunden eingeschaltet lassen, bis die Feuchtigkeit verdampft ist.

Bei der Wiedergabe einer CD-R oder CD-RW

Lesen Sie vor der Wiedergabe einer CD-R oder CD-RW die zugehörigen Anleitungen bzw. Vorsichtsmaßnahmen sorgfältig durch.

• Verwenden Sie nur „finalisierte“ CD-Rs oder CD-RWs.
• Manche CD-Rs oder CD-RWs können aufgrund ihrer Disc-Charakteristiken aus folgenden Gründen nicht mit diesem Gerät wiedergegeben werden:

– Die Discs sind schmutzig oder verkratzt. – Kondenswasserbildung auf der Linse im Innern dieses Geräts. – Die Aufnahmelinse in diesem Gerät ist verschmutzt.

• Bei CD-RWs dauert das Lesen möglicherweise etwas länger, da sie eine niedrigere Reflexion als reguläre CDs aufweisen.
• CD-Rs oder CD-RWs sind gegen hohe Temperaturen oder hohe Luftfeuchtigkeit empfindlich. Lassen Sie die CDs aus diesem Grund nicht in Ihrem Wagen liegen.
• Verwenden Sie die folgenden CD-Rs oder CD-RWs nicht:

– Discs mit Aufklebern, Etiketten oder mit Schutzfolie auf der Oberfläche. – Discs, auf deren Beschriftung direkt mit einem Tintenstrahldrucker gedruckt werden kann.

Die Verwendung dieser Discs bei hohen Temperaturen oder hoher Luftfeuchtigkeit kann zu Fehlfunktionen oder Schäden an den Discs führen. Zum Beispiel:

– Aufkleber oder Etiketten können schrumpfen und eine Disc verziehen. – Aufkleber oder Etiketten können sich ablösen und die Disc kann nicht ausgeworfen werden. – Der Druck auf den Discs kann klebrig werden.

Lesen Sie die Anweisungen oder Warnhinweise über Etiketten und bedruckbare Discs aufmerksam durch.

VORSICHT:

• Keine Single-Discs (8 cm) in den Ladeschlitz einlegen. (Diese CDs können nicht ausgeworfen werden).
• Keine Discs mit ungewöhnlicher Form einlegen – z.B. Herz- oder Blumenform, da dies Probleme bereitet.
• Discs nicht direktem Sonnenlicht oder einer Wärmequelle aussetzen oder an einem Ort aufbewahren, der hohen Temperaturen oder Feuchtigkeit ausgesetzt ist. Discs nicht im Auto lassen.
• Keine Lösungsmittel (z.B. herkömmliche Schallplattenreiniger, -sprays, Verdünner, Benzol usw.) zum Reinigen der Discs verwenden.

Verzogene Disc

Aufkleber

Klebriger Rückstand

Disc

Klebeetikett

AUDIO-VERSTÄRKERTEIL

Max. Leistungsabgabe:

Vorne: 50 W pro Kanal

Hinten: 50 W pro Kanal

Kontinuierliche Leistungsabgabe (RMS):

Vorne: 19 W pro Kanal an 4 Ω, 40 Hz bis 20 000 Hz bei nicht mehr als 0,8% Gesamtklirrfaktor.

Hinten: 19 W pro Kanal an 4 Ω, 40 Hz bis 20 000 Hz bei nicht mehr als 0,8% Gesamtklirrfaktor.

Last-Impedanz: 4 Ω (4 Ω bis 8 Ω zulässig)

Tonregelbereich:

Tiefen: ±10 dB bei 100 Hz

Höhen: ±10 dB bei 10 kHz

Frequenzgang: 40 Hz bis 20 000 Hz

Line-Ausgangspegel/Impedanz: 2,0 V/20 kΩ Last (voll ausgesteuert)

Ausgangsimpedanz: 1 kΩ

TUNER-TEIL

Frequenzbereich:

FM: 87,5 MHz bis 108,0 MHz

AM: (MW) 522 kHz bis 1 620 kHz

(LW) 144 kHz bis 279 kHz

[UKW-Tuner]

Nutzbare Empfindlichkeit:

50 dB Geräuschberuhigung:

Ausweichkanalabstimmschärfe (400 kHz): 65 dB

Frequenzgang: 40 Hz bis 15 000 Hz

Stereotrennabstand: 30 dB

Einfangsverhältnis: 1,5 dB

[MW-Tuner]

Empfindlichkeit: 20 μV

Trennschärfe: 35 dB

[LW-Tuner]

Empfindlichkeit: 50 μV

CD-SPIELERTEIL

Typ: Kompakt-CD-Spieler

Signalerkennungssystem: Kontaktlose, optische Aufnahme (Halbleiterlaser)

Anz. der Kanäle: 2 Kanäle (Stereo)

Frequenzgang: 5 Hz bis 20 000 Hz

Dynamikbereich: 96 dB

Signal/Störabstand: 98 dB

Tonhöhenschwankung: Unter meßbarem Grenzwert

ALLGEMEIN

Spannungsversorgung:

Betriebsspannung:

DC 14,4 V (11 V bis 16 V zulässig)

Erdungssystem: Negative Masse

Zugelassene Betriebstemperatur:

0 °C bis +40 °C

Bedienteilgröße (ca.):

188 mm × 58 mm × 11 mm

Gewicht (ca.):

1,3 kg (ausschließlich Zubehör)

Änderungen der Konstruktion und technischen Daten bleiben vorbehalten.

WICHTIG FÜR LASERPRODUKTE

0,8% gesamte harmonische

0,8% gesamte harmonische

Haben Sie PROBLEME mit dem Betrieb?

Bitte setzen Sie Ihr Gerät zurück

Siehe Seite Zurücksetzen des Geräts
