Produkttyp	Multizyklon-Bodenstaubsauger
Marke	SilverCrest
Modell	SMZS 1600 A1
Nenn-/Maximalleistung	1 400 W / 1 600 W
Netzspannung	220-240 V~, 50 Hz
Staubbehältervolumen	2,5 Liter
Kabellänge	ca. 7 m
Gewicht	ca. 6,8 kg
Motorfilter	Dual-Motorschutzfilter
Abluftfilter	Waschbarer Hygienefilter
Leistungsregler	Ja, mechanisch
Schalter Hartboden/Teppich	Ja
Überhitzungsschutz	Ja, automatische Abschaltung
Behälter voll Anzeige	Rote Leuchtanzeige
Mitgeliefertes Zubehör	Universal-Düse, Fugen-Düse, Polsterbürste, Parkettbürste, Teleskoprohr, Verlängerungsrohr
Zubehöraufbewahrung	Halterung am Griff
Ersatzteile verfügbar	Filter, Turbobürste (optional)
Garantie	24 Monate

Häufig gestellte Fragen - SMZS 1600 A1 SILVERCREST

Wie schalte ich den SilverCrest SMZS 1600 A1 Staubsauger ein?

Ziehen Sie das Netzkabel bis zur gelben Markierung, stecken Sie den Stecker ein und drücken Sie den Ein-/Aus-Knopf. Die grüne Kontrollleuchte leuchtet auf. Stellen Sie den Schalter für Hartboden/Teppich entsprechend dem Bodenbelag ein.

Wann muss der Staubbehälter geleert werden?

Leeren Sie den Behälter, sobald die rote Anzeige leuchtet oder der Staub die MAX-Marke erreicht. Zum Leeren den Behälter entriegeln und die Bodenplatten öffnen oder den Zyklonblock entfernen.

Wie reinige ich den waschbaren Hygienefilter (Abluftfilter)?

Entfernen Sie die Filterabdeckung, ziehen Sie den Filter an der Lasche heraus, klopfen oder bürsten Sie ihn ab. Bei Bedarf unter kaltem Wasser ohne Reinigungsmittel ausspülen, dann 24 Stunden trocknen lassen, bevor Sie ihn wieder einsetzen.

Wie reinige ich den Dual-Motorschutzfilter?

Leeren Sie den Behälter, entfernen Sie den Filterhalter vor dem Motor und den Vorfilter im Behälter. Trennen Sie den Schaumstoff vom Träger, spülen Sie ihn mit klarem Wasser ohne Reinigungsmittel aus, lassen Sie ihn 24 Stunden trocknen und setzen Sie ihn wieder zusammen.

Was tun, wenn der Staubsauger plötzlich ausgeht?

Dies liegt am Überhitzungsschutz. Schalten Sie das Gerät aus, ziehen Sie den Stecker und warten Sie 45 Minuten. Überprüfen Sie, ob Filter und Saugkanäle nicht verstopft sind.

Wie stelle ich die Saugleistung ein?

Verwenden Sie den mechanischen Leistungsregler am Griff. In geschlossener Position ist die Leistung maximal. Öffnen Sie ihn, um die Leistung zu reduzieren, z.B. zum Saugen von Vorhängen.

Wie entstopfe ich das Rohr oder den Schlauch?

Trennen Sie Rohr und Schlauch. Verwenden Sie einen langen Stab (z.B. einen Besenstiel), um die Verstopfung zu lösen. Überprüfen Sie auch die Düsen.

Kann ich den Staubsauger zum Aufsaugen von Wasser oder heißen Aschen verwenden?

Nein, dies ist strengstens verboten. Das Aufsaugen von Flüssigkeiten oder glühender Asche kann das Gerät beschädigen und zu Brand oder Kurzschluss führen.

Wie lange ist die Garantie und wie aktiviere ich sie?

Die Garantie beträgt 24 Monate ab Kaufdatum. Zur Aktivierung bewahren Sie den Kassenbon oder die Rechnung sowie den ordnungsgemäß ausgefüllten und vom Händler abgestempelten Garantieschein auf.

Wo kann ich Ersatzteile kaufen?

Filter und die Turbobürste (optional) sind beim Kundendienst von Royal Appliance erhältlich. Die Kontaktdaten finden Sie im Kapitel 'International Service' der Bedienungsanleitung.

BEDIENUNGSANLEITUNG SMZS 1600 A1 SILVERCREST

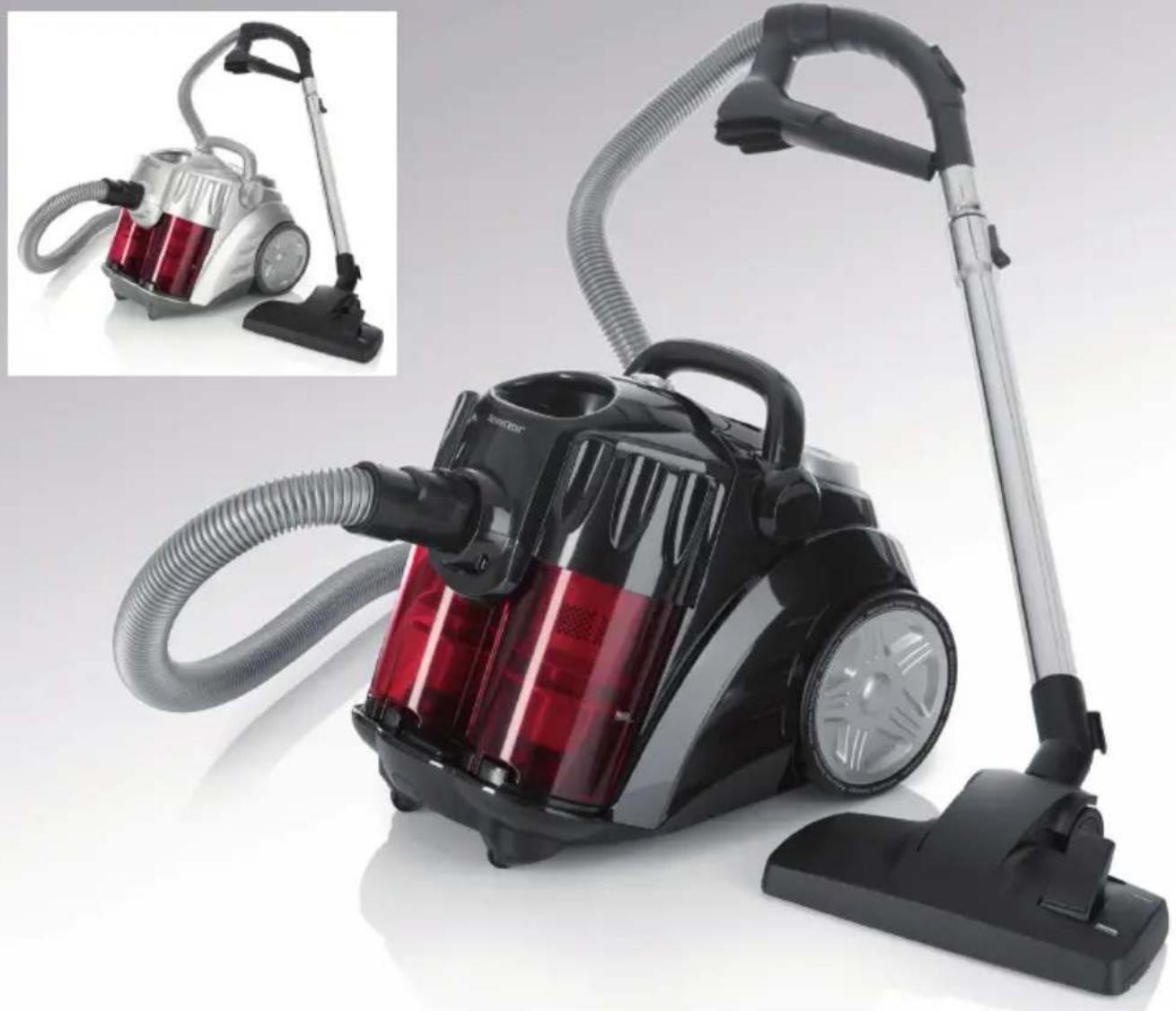

Multicyclone-Bodenstaubsauger SMZS 1600 A1

Multicyclone-Bodenstaubsauger

Bedienungs- und Sicherheitshinweise

IT CH

AspirapolvereMulticyclone

Bedienungs- und Sicherheitshinweise 4 - 21

DE AT CH

Wir danken Ihnen für den Kauf des SILVERCREST Multicyclone-Bodenstaubsaugers und das entgegengebrachte Vertrauen!

Geräteteile/Lieferumfang (Abb. 1)

1 Bodendüse 13 Umschalter „Teppich/Hartboden“
2 Teleskoprohr-Arretierung 14 Staubbehälter-Entriegelung
3 Teleskoprohr 15 Kontrollleuchten:
4 Nebenluftregler - rot: „Behälter VOLL“
5 Fugendüse - grün: „Gerät EIN“
6 Zubehörhalterung 16 Kabelaufrolltaste
7 Möbelbürste 17 Parkhalterung
8 Saugschlauch 18 Stromkabel mit Stecker
9 Tragegriff 19 Ausblasfilter-Abdeckung
10 Saugschlauch-Entriegelung 20 Ein-/Aus-Schalter
11 Staubbehälter 21 Rohrverlängerung
12 Parkhaken 22 Parkettbürste

Technische Daten

Geräteart : Multicyclone-Bodenstaubsauger

Modell : Silvercrest SMZS 1600 A1

Spannung : 220 – 240 V\~, 50 Hz

Leistung : 1.400 W nom. – 1.600 W max

Fassungsvermögen : 2,5 Liter

des Staubbehälters

Filter : Dual-Motorschutzfilter,

Hygiene-Ausblasfilter

Stromkabellänge : ca. 7 m

Gewicht : ca. 6,8 kg

Technische und gestalterische Änderungen im Zuge stetiger Produktverbesserungen vorbehalten.

© SILVERCREST, eine Marke der Lidl Stiftung & Co. KG - Importeur: Royal Appliance International GmbH

1 Sicherheitshinweise 6

1.1 zur Bedienungsanleitung 6
1.2 zu den verwendeten Hinweisen.... 6
1.3 zu Kindern 6
1.4 zur bestimmungsgemäßen Verwendung.... 7
1.5 zur Stromversorgung 8
1.6 bei defektem Gerät 8

2 Auspacken und Montieren 9

2.1 Auspacken 9
2.2 Montieren.... 9
2.3 Weitere Düsen (Zubehör) verwenden 10
2.4 Zubehör verstauen 11

3 Bedienung 12

3.1 Staubsaugen 12
3.2 Falls etwas versehentlich an- oder aufgesaugt wurde 13
3.3 Ausschalten und Stromkabel aufrollen 14
3.4 Transportieren und Aufbewahren 14

4 Wartung 15

4.1 Staubbehälter leeren 15
4.2 Gehäuse reinigen 16
4.3 Grundsätzliches zu den Filtern 16
4.4 Hygiene-Ausblasfilter reinigen 17

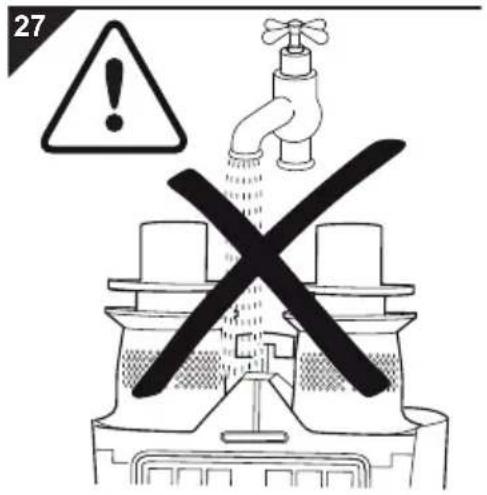

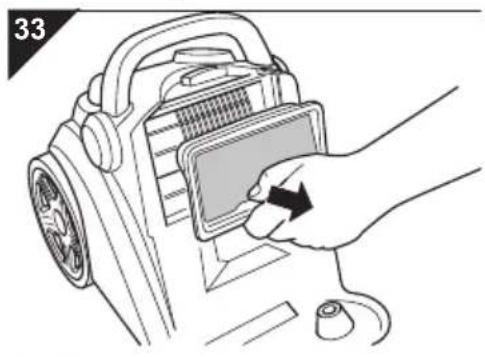

4.5 Dual-Motorschutzfilter reinigen 18

5 Problembehebung 19

6 Ersatzteile und Entsorgung 20

6.1 Zubehör- und Ersatzteile 20
6.2 Bezugsquellen 20
6.3 Entsorgung 20

7 Garantie 21

7.1 Garantiebedingungen 21
7.2 Im Garantiefall 21

1.1 zur Bedienungsanleitung

Lesen Sie diese Bedienungsanleitung vollständig durch, bevor Sie mit dem Gerät arbeiten.

Bewahren Sie die Anleitung gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie die Bedienungsanleitung mit.

Die Nichtbeachtung dieser Anleitung kann zu schweren Verletzungen oder Schäden am Gerät führen.

Für Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung entstehen, übernehmen wir keine Haftung.

1.2 zu den verwendeten Hinweisen

Wichtige Hinweise für Ihre Sicherheit sind besonders gekennzeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden am Gerät zu vermeiden:

! WARNING:

Warnt vor Gefahren für Ihre Gesundheit und zeigt mögliche Verletzungsrisiken auf.

ACHTUNG:

Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin.

HINWEIS:

Hebt Tipps und Informationen für Sie hervor.

1.3 zu Kindern

■Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Bewahren Sie das Gerät für diesen Personenkreis unzugänglich auf.

Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Kinder dürfen sich unter anderem weder auf das Gerät stellen oder setzen.

Achten Sie darauf, dass sich Kinder zu keiner Zeit mit dem Stromkabel strangulieren können. Es besteht Erdrosselungsgefahr.

■Verpackungsmaterialien dürfen nicht zum Spielen verwendet werden. Es besteht Erstickungsgefahr.

1.4 zur bestimmungsge- mäßen Verwendung

■Der Bodenstaubsauger darf nur im Haushalt eingesetzt werden. Er ist für eine gewerbliche Nutzung nicht geeignet.

■Verwenden Sie den Bodenstaubsauger ausschließlich für das Reinigen von normal verschmutzten Böden und Teppichen.

Jede weitere Verwendung gilt als nicht bestimmungsge- mäß und ist untersagt.

Verboten ist insbesondere:

Das Saugen von:

• Menschen, Tieren, Pflanzen. Insbesondere Haaren, Fingern und anderen Körperteilen sowie am Körper befindlichen Kleidungsstücken. Sie könnten eingezogen werden und schwere Verletzungen hervorrufen.
• Wasser und anderen Flüssigkeiten, insbesondere feuchten Teppich-Reinigungsmitteln. Feuchtigkeit im Inneren kann zum Kurzschluss führen.
• Tonerstaub (für Laserdrucker, Kopierer usw.). Es besteht Brand- und Explosionsgefahr.
• glühender Asche, brennenden Zigaretten oder Streichhölzern. Es kann zum Brand kommen.
• spitzen Gegenständen, wie Glassplittern, Nägeln usw. Dadurch kann das Gerät beschädigt werden.
• Gips, Zement, feinstem Bohrstaub, Schminke, Puder usw. Dadurch kann das Gerät beschädigt werden.

■Die Verwendung in der Nähe von explosiven oder leicht entzündlichen Stoffen. Es besteht Brand- oder Explosionsgefahr.

■Die Verwendung im Freien. Es besteht die Gefahr, dass Regen und Schmutz das Gerät zerstören.

Das Hineinstecken von Gegenständen in die Öffnungen des Gerätes. Es könnte überhitzen.

Das selbstständige Umbauen oder Reparieren des Gerätes. Es besteht Verletzungsgefahr.

1.5 zur Stromversorgung

Das Gerät wird mit elektrischem Strom betrieben, dabei besteht grundsätzlich die Gefahr eines elektrischen Schlags. Achten Sie daher besonders auf Folgendes:

• Fassen Sie den Stecker nie mit nassen Händen an. Betreiben Sie das Gerät nicht im Freien oder in Räumen mit hoher Luftfeuchtigkeit.
• Wenn Sie den Stecker aus der Steckdose herausziehen wollen, ziehen Sie immer direkt am Stecker. Ziehen Sie niemals am Stromkabel, es könnte beschädigt werden. Transportieren Sie das Gerät zudem niemals am Kabel.
• Achten Sie darauf, dass das Stromkabel nicht geknickt, eingeklemmt, überfahren wird oder mit Hitzequellen in Berührung kommt. Es darf außerdem nicht zur Stolperfalle werden.
• Benutzen Sie nach Möglichkeit keine Verlängerungskabel. Falls dies unumgänglich ist, benutzen Sie nur GS-geprüfte, spritzwassergeschützte, einfache Verlängerungskabel (keine Mehrfachsteckdosen), die für die Leistungsaufnahme des Geräts ausgelegt sind.
• Tauchen Sie das Gerät niemals in Wasser oder andere Flüssigkeiten und halten Sie es von Regen und Nässe fern.
• Betreiben Sie das Gerät nur, wenn die auf dem Typenschild angegebene elektrische Spannung mit der Spannung Ihrer Steckdose übereinstimmt. Falsche Spannung kann das Gerät zerstören.
• Bevor Sie das Gerät reinigen oder warten, schalten Sie das Gerät aus und ziehen Sie den Stecker aus der Steckdose.

1.6 bei defektem Gerät

■Betreiben Sie niemals ein defektes Gerät oder ein Gerät mit einem defekten Stromkabel. Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
■Geben Sie ein defektes Gerät zur Reparatur an einen Fachhändler oder den Royal Appliance-Kundendienst. Adresse ▷Seite 21, „Garantie“.

2 Auspacken und Montieren

2.1 Auspacken

1. Packen Sie das Gerät und alle Zubehörteile aus.
2. Überprüfen Sie den Inhalt auf Vollständigkeit und Unversehrtheit. Informationen zum Lieferumfang ▷Seite 4, „Übersicht“.

HINWEIS:

Sollten Sie einen Transportschaden bemerken, wenden Sie sich umgehend an Ihren Händler.

ACHTUNG:

Transportieren/versenden Sie das Gerät grundsätzlich in der Originalverpackung, damit es keinen Schaden nimmt. Heben Sie dazu die Originalverpackung auf. Entsorgen Sie nicht mehr benötigtes Verpackungsmaterial gemäß den in Ihrem Land geltenden Vorschriften.

2.2 Montieren

Verletzungsgefahr! Montieren Sie das Gerät nur, wenn der Stecker aus der Steckdose gezogen ist. Anderenfalls kann das Gerät anlaufen und Körperteile, Haare oder Kleidungsstücke können eingezogen werden.

1. Stecken Sie das Ende des Saugschlauchs mit der Entriegelung (Abb. 2/1) nach oben in die Aufnahmeöffnung, bis die Verriegelung hör- und spürbar einrastet.
2. Stecken Sie den Handgriff (Abb. 3/1) in das obere Ende des Teleskoprohrs (Abb. 3/3).

HINWEIS:

Je nach Körpergröße kann es für Sie von Vorteil sein, die Rohrverlängerung (Abb. 3/2) zwischen den Handgriff (Abb. 3/1) und das Teleskoprohr (Abb. 3/3) einzusetzen.

1. Stecken Sie die Bodendüse (Abb. 3/4) auf das untere Ende des Teleskoprohrs (Abb. 3/5).

HINWEIS:

Eventuell ist es erforderlich, etwas fester zu drücken oder beim Zusammenstecken die beiden Teile gleichzeitig gegeneinander zu drehen, bis die Teile fest miteinander verbunden sind.

1. Stellen Sie die Länge des Teleskoprohrs ein. Drücken Sie dazu die Teleskoprohr-Arretierung (Abb. 4) nach unten. Ziehen Sie dann das Teleskoprohr auf die gewünschte Länge. Zum Verriegeln lassen Sie die Teleskoprohr-Arretierung beim Ziehen los. Sie hören ein deutliches Klicken.

Ihr Bodenstaubsauger ist jetzt einsatzbereit.

2.3 Weitere Düsen (Zubehör) verwenden

Neben der soeben montierten Bodendüse können Sie den Funktionsumfang Ihres Bodenstaubsaugers mit weiteren Düsen wie folgt erweitern:

■ Als Zubehör sind im Lieferumfang enthalten:

- Möbelbürste (Abb. 5/1) Zum Saugen empfindlicher Oberflächen.

- Fugendüse (Abb. 5/2) Zum Saugen schwer zugänglicher Stellen.

- Parkettbürste (Abb. 6) Zum Absaugen besonders empfindlicher Oberflächen (z. B. Parkett, Laminat) mittels langer, weicher Borsten.

Als Zubehör erhältlich ist außerdem:

- Turbobürste (Abb. 7) Zur Tiefenreinigung von Teppichen mittels rotierendem Bürstenkopf.

HINWEIS:

Sie können die Turbobürste mit der Artikelnr. 208-8 wie unter ▷Kapitel 6.2, „Bezugsquellen“ beschrieben nachbestellen.

Zum Aufsetzen der Düsen gehen Sie wie folgt vor:

! WARNING:

Verletzungsgefahr! Montieren Sie Düsen nur, wenn der Stecker aus der Steckdose gezogen ist. Anderenfalls kann das Gerät anlaufen und Körperteile, Haare oder Kleidungsstücke können eingezogen werden.

ACHTUNG:

Setzen Sie nur unbeschädigte Düsen ein. Beschädigte Düsen können Oberflächen oder Gegenstände zerkratzen oder beschädigen.

1. Schalten Sie das Gerät aus und ziehen Sie den Stecker aus der Steckdose.
2. Ziehen Sie die vorhandene Düse vom Teleskoprohr ab.
3. Stecken Sie die gewünschte Düse auf das untere Ende des Teleskoprohrs (Abb. 8/1) oder bei Bedarf direkt auf den Handgriff (Abb. 9/1).

2 Auspacken und Montieren

2.4 Zubehör verstauen

10

1. Befestigen Sie die Zubehörhalterung, indem Sie sie wie abgebildet von unten an den Handgriff stecken (Abb. 10).

HINWEIS:

Sollten Sie lieber ohne Zubehörhalterung am Handgriff arbeiten wollen, können Sie diese jederzeit wieder abziehen.

11

1. Verstauen Sie die Möbelbürste, indem Sie ihn wie abgebildet von unten in die Zübehörhalterung stecken (Abb. 11).

12

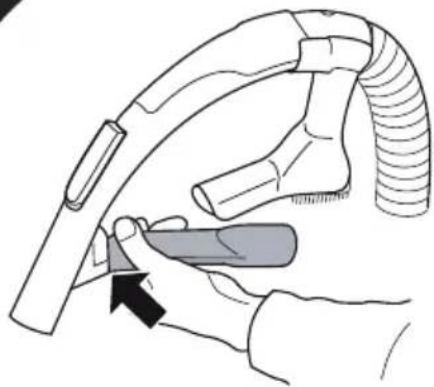

1. Verstauen Sie die Fugendüse, indem Sie sie wie abgebildet zuerst vorn am Handgriff einhängen und dann in die Zubehörhalterung drücken (Abb. 12).

2. Verstauen Sie die übrigen Düsen bei Nichtgebrauch sicher und für Kinder unzugänglich.

3.1 Staubsaugen

! WARNING:

Verletzungsgefahr! Ein beschädigtes Gerät darf nicht verwendet werden. Prüfen Sie den Bodenstaubsauger und das Stromkabel vor jeder Benutzung.

! WARNING:

Verletzungsgefahr! Achten Sie insbesondere beim Saugen von Treppen darauf, dass Sie sich stets oberhalb des Gerätes befinden.

ACHTUNG:

Verwenden Sie den Bodenstaubsauger nur, wenn alle Filter intakt, trocken und korrekt eingesetzt sind. Stellen Sie sicher, dass keine Öffnungen verstopft sind. Anderenfalls kann der Staubsauger beschädigt werden.

ACHTUNG:

Informieren Sie sich vor dem Saugen über die Ansprüche Ihres Bodenbelags. Beachten Sie die Empfehlungen der Bodenbelaghersteller.

1. Stecken Sie die gewünschte Düse auf, ▷Kapitel 2.2, „Montieren“ bzw. ▷Kapitel 2.3, „Weitere Düsen (Zubehör) verwenden“.
2. Ziehen Sie das Stromkabel bis zur gelben Markierung (Abb. 13/1) heraus.

! WARNING:

Gefahr eines elektrischen Schlags! Falls die rote Markierung (Abb. 13/2) sichtbar ist, ziehen Sie das Kabel mithilfe der Kabelaufrolltaste (Abb. 14/2) wieder bis zur gelben Markierung ein. Anderenfalls kann das Kabel abreißen.

1. Stecken Sie den Stecker in eine Steckdose mit Schutzkontakt.
2. Schalten Sie den Bodenstaubsauger am Ein-/Aus-Schalter (Abb. 14/1) ein. Die grüne Kontollleuchte leuchtet.

1. Stellen Sie je nach Bodenbelag den Umschalter „Teppich/Hartboden“ (Abb. 15) ein:

- Hartboden (Abb. 15/a)

Parkett, Laminat, Fliesen, PVC usw.

- Teppich (Abb. 15/b)

Lang- und kurzflorige Teppiche, Läufer usw.

1. Ziehen Sie den Bodenstaubsauger zum Saugen wie einen Schlitten hinter sich her.

HINWEIS:

Der Nebenluftregler (Abb. 16) muss im Normalfall vollständig geschlossen sein. Mithilfe des Nebenluftreglers können Sie bei Bedarf die Saugleistung schnell reduzieren, um eingesaugte Gegenstände, wie z. B. Gardinen wieder freizugeben.

HINWEIS:

Ihr Bodenstaubsauger besitzt einen Überhitzungsschutz. Er schaltet sich bei Überhitzung automatisch ab. Ist dies der Fall, schalten Sie das Gerät am Ein-/Aus-Schalter aus und ziehen Sie den Stecker aus der Steckdose. Beseitigen Sie die Ursache der Überhitzung (z. B. verstopfte Saugwege). Warten Sie ca. 45 Minuten. Das abgekühlte Gerät können Sie wieder einschalten.

3.2 Falls etwas versehent- lich an- oder aufge- saugt wurde

Falls Gegenstände (wie z. B. Gardinen, Vorhänge usw.) versehentlich angesaugt wurden:

1. Es kann genügen, wenn Sie den Nebenluftregler (Abb. 17) öffnen und so die Saugleistung reduzieren.

2. Falls nicht, schalten Sie den Bodenstaubsauger am Ein-/Aus-Schalter (Abb. 18/1) aus und ziehen Sie den Stecker aus der Steckdose.

Falls Gegenstände versehentlich aufgesaugt wurden:

1. Schalten Sie den Bodenstaubsauger am Ein-/Aus-Schalter (Abb. 18/1) aus und ziehen Sie den Stecker aus der Steckdose.

2. Verfahren Sie wie unter ▷Kapitel 4.1, „Staubbehälter leeren“ beschrieben.

3.3 Ausschalten und Stromkabel aufrollen

3.4 Transportieren und Aufbewahren

1. Schalten Sie den Bodenstaubsauger am Ein-/Aus-Schalter (Abb. 19/1) aus und ziehen Sie den Stecker aus der Steckdose.
2. Behalten Sie den Stecker in der Hand.

! WARNING:

Verletzungsgefahr! Beim unkontrollierten Einziehen des Stromkabels kann dieses umherschlingern, zur Stolperfalle werden oder Gegenstände umreißen. Behalten Sie daher den Stecker in der Hand und führen Sie ihn beim Einziehen des Stromkabels mit.

1. Drücken Sie die Kabelaufrolltaste (Abb. 19/2), um das Stromkabel einzuziehen.

Zum Transport können Sie den Bodenstaubsauger am Tragegriff (Abb. 20/1) tragen.

! WARNING:

Verletzungsgefahr! Schalten Sie das Gerät in Arbeits-pausen aus und beachten Sie die Hinweise unter ▷Kapitel 3.3, „Ausschalten und Stromkabel aufrollen“.

Zum Abstellen oder bei Arbeitspausen können Sie den Parkhaken in die Parkhalterung einhängen (Abb. 21). Es empfiehlt sich, vorher das Teleskoprohr einzufahren.

ACHTUNG:

Stellen Sie das Gerät nie direkt neben Wärmequellen ab (z. B. Heizung, Ofen). Vermeiden Sie direkte Sonneneinstrahlung. Die Hitze kann das Gerät beschädigen.

Zum Lagern über einen längeren Zeitraum entleeren Sie den Staubbehälter ▷ Kapitel 4.1, „Staubbehälter leeren“ und entsorgen Sie seinen Inhalt ordnungsgemäß.
Lagern Sie das Gerät stets kühl, trocken und für Kinder unzugänglich.

4.1 Staubbehälter leeren

Entleeren Sie den Staubbehälter spätestens dann, wenn die rote Kontrollleuchte (Abb. 22) leuchtet oder die MAX-Markierung (Abb. 23/2) erreicht ist.

ACHTUNG:

Bevor Sie den Staubbehälter leeren, schalten Sie das Gerät aus und beachten Sie die Hinweise unter ▷Kapitel 3.3, „Ausschalten und Stromkabel aufrollen“. So vermeiden Sie, dass Staub das Gerät zerstört.

1. Entriegeln Sie den Saugschlauch an dessen Entriegelung (Abb. 23/1) und ziehen Sie diesen ab.

2. Entnehmen Sie den Staubbehälter, indem Sie ihn entriegeln (Abb. 24/1.) und anschließend abklappen (Abb. 24/2.).

HINWEIS:

Gehen Sie beim Entnehmen des Staubbehälters vorsichtig vor, damit kein Staub austreten kann.

1. Entleeren Sie den Staubbehälter entweder

■ Durch Abklappen der Bodenplatten (Abb. 25):

• Halten Sie den Staubbehälter hierfür erst tief über einen Mülleimer.
• Entriegeln Sie die äußere Bodenplatte (Abb. 25/1.).
• Entriegeln Sie dann die innere Bodenplatte (Abb. 25/2.). oder

■ Durch Abnehmen der Zykloneinheit (Abb. 26):

• Entriegeln Sie die Zykloneinheit wie abgebildet (Abb. 26/1.).
• Trennen Sie die Zykloneinheit vom Auffangbehälter (Abb. 26/2.).
• Entleeren Sie den Auffangbehälter in einen Mülleimer.

HINWEIS:

Den Inhalt des Staubbehälters können Sie im normalen Hausmüll entsorgen, solange er keinen für den Hausmüll verbotenen Schmutz enthält.

4.2 Gehäuse reinigen

4.3 Grundsätzliches zu den Filtern

1. Entfernen Sie Staubrückstände, die sich eventuell noch im Staubbehälter und in den Zyklonen befinden.

ACHTUNG:

Die Zykloneinheit darf keinesfalls mit Wasser in Kontakt kommen. Anderenfalls verkleben anhaftende Verunreinigungen die Zykloneinheit.

1. Klappen Sie die Bodenplatten wieder an bzw. setzen Sie die Zykloneinheit mit festem Druck wieder auf. Die Elemente rasten deutlich hörbar ein.

2. Prüfen Sie die Elemente auf festen Sitz und Halt.

3. Kontrollieren Sie bei dieser Gelegenheit sogleich die Motorschutzfilter ▷Seite 18, „Dual-Motorschutzfilter reinigen“.

4. Setzen Sie den Staubbehälter wieder in seine Aufnahme. Er muss hör- und spürbar einrasten.

5. Schließen Sie den Saugschlauch wieder an.

! WARNING:

Verletzungsgefahr! Bevor Sie das Gerät reinigen, schalten Sie es aus und ziehen Sie den Stecker ▷ Kapitel 3.3, „Ausschalten und Stromkabel aufrollen“. Anderenfalls kann das Gerät anlaufen und Körperteile, Haare oder Kleidungsstücke können eingezogen werden.

ACHTUNG:

Verwenden Sie keine Reinigungsmittel, Scheuermittel oder Alkohol, da diese das Gehäuse beschädigen können.

■Reinigen Sie das Gehäuse ausschließlich mit einem leicht angefeuchteten Tuch.

Ihr Bodenstaubsauger besitzt die folgenden 3 Filter:

- Dual-Motorschutzfilter (Abb. 28/1, 2)

- Hygiene-Ausblasfilter (Abb. 28/3)

Die Filter können nach einiger Zeit verschmutzen und müssen daher regelmäßig kontrolliert werden:

■Halten Sie die unten angegebenen Kontrollintervalle ein.

Beseitigen Sie Verschmutzungen wie nachfolgend beschrieben.

Ersetzen Sie beschädigte oder verformte Filter hingegen umgehend.

4.4 Hygiene-Ausblasfilter reinigen

Der Hygiene-Ausblasfilter filtert feinste Partikel aus der ausgeblasenen Luft.

Kontrolle: Kontrollieren Sie den Hygiene-Ausblasfilter regelmäßig, spätestens jedoch alle 3 – 6 Monate.
■ Reinigung: Sollten Sie bei der Kontrolle erkennen, dass der Filter verschmutzt ist, reinigen Sie diesen wie nachfolgend beschrieben:

1. Schalten Sie das Gerät aus.
2. Drücken Sie die Entriegelung der Ausblasfilter-Abdeckung herunter (Abb. 29).
3. Klappen Sie die Ausblasfilter-Abdeckung ab (Abb. 30).
4. Entnehmen Sie den Hygiene-Ausblasfilter an der dafür vorgesehenen Zunge (Abb. 31).
5. Reinigen Sie den Hygiene-Ausblasfilter durch Ausklopfen über einem Mülleimer. Sollte dies nicht genügen, bürsten Sie Verschmutzungen mit einer weichen Bürste, beispielsweise der mitgelieferten Möbelbürste, aus.
6. Sollte die Trockenreinigung nicht ausreichen, spülen Sie den Filter im Anschluss mit klarem, kaltem oder handwarmem Wasser aus.

ACHTUNG:

Der Filter ist waschbar, jedoch weder spülmaschinennoch waschmaschinentauglich. Verwenden Sie außerdem zur Reinigung keine Reinigungsmittel. Lassen Sie das Filterelement nach der Reinigung ca. 24 Stunden bei Raumtemperatur trocknen. Setzen Sie es erst wieder ein, wenn es vollkommen trocken ist.

1. Falls der Hygiene-Ausblasfilter beschädigt oder verformt sein sollte, ersetzen Sie ihn durch einen neuen, ▷ Kapitel 6.1, „Zubehör- und Ersatzteile“.
2. Setzen Sie den gereinigten/neuen Hygiene-Ausblasfilter mit der breiten Kante nach oben wieder ein (Abb. 31). Drücken Sie ihn fest nach hinten, bis er vollständig in seiner Konsole sitzt.
3. Setzen Sie die Ausblasfilter-Abdeckung zuerst unten an (Abb. 32/1.) und klappen Sie sie dann heran (Abb. 32/2.), bis sie hör- und spürbar einrastet.

HINWEIS:

Achten Sie darauf, dass der Hygiene-Ausblasfilter stets korrekt sitzt und die Ausblasfilter-Abdeckung vollständig eingerastet ist, da die Ausblasluft anderenfalls unzureichend gefiltert wird.

4.5 Dual-Motorschutzfilter reinigen

Der Dual-Motorschutzfilter verhindert, dass größere Partikel den Motor zerstören.

Kontrolle: Kontrollieren Sie den Dual-Motorschutzfilter jedes Mal, wenn Sie den Staubbehälter leeren.
Reinigung: Sollten Sie bei der Kontrolle erkennen, dass der Filter verschmutzt ist, reinigen Sie diesen wie nachfolgend beschrieben. Der Filter sollte jedoch spätestens alle 3 – 6 Monate gereinigt werden.

1. Schalten Sie das Gerät aus und entnehmen Sie den Staubbehälter, wie unter ▷Kapitel 4.1, „Staubbehälter leeren“, Schritte 1 – 2 beschrieben.
2. Entnehmen Sie den Motorschutzfilter samt Filterhalter an der dafür vorgesehenen Lippe aus seiner Konsole direkt vor dem Motor (Abb. 33).
3. Entnehmen Sie den Motorschutz-Vorfilter samt Filterhalter an der dafür vorgesehenen Zunge aus dem Staubbehälter (Abb. 34).
4. Nehmen Sie die Schaumstoff-Filterelemente des Motorschutzfilters (Abb. 33) sowie des Motorschutz-Vorfilters (Abb. 34) über einen Mülleimer aus ihrem jeweiligen Filterhalter (Abb. 35).
5. Spülen Sie die Filterelemente von Hand mit klarem, kaltem oder handwarmem Wasser gründlich aus.

ACHTUNG:

Die Filterelemente sind waschbar, jedoch weder spülmaschinen- noch waschmaschinentauglich. Verwenden Sie außerdem zur Reinigung keine Reinigungsmittel oder Bürsten. Lassen Sie die Filterelemente anschließend ca. 24 Stunden bei Raumtemperatur trocknen. Setzen Sie sie erst wieder ein, wenn diese vollkommen trocken sind.

1. Falls eines der Schaumstoff-Filterelemente beschädigt oder verformt sein sollte, ersetzen Sie es durch ein neu- es, ▷Kapitel 6.1, „Zubehör- und Ersatzteile“.
2. Setzen Sie die gereinigten/neuen Schaumstoff-Filter-elemente in ihre Filterhalter ein.
3. Setzen Sie den Motorschutzfilter samt Filterhalter lagerichtig in seine Konsole ein (Abb. 36, das Gitter des Filterhalters darf nicht sichtbar sein).
4. Setzen Sie den Motorschutz-Vorfilter samt Filterhalter lagerichtig in seine Aufnahme im Staubbehälter ein (Abb. 37, das Gitter des Filterhalters muss sichtbar sein).
5. Setzen Sie den Staubbehälter wieder ein. Er muss hörbar einrasten.

Bevor Sie Ihren zuständigen Royal Appliance-Vertragshändler, Royal Appliance-Servicepartner oder Ihren Fachmarkt kontaktieren, überprüfen Sie anhand der folgenden Tabelle, ob Sie das Problem selbst beseitigen können.

! WARNING:

Verletzungsgefahr! Verwenden Sie niemals ein defektes Gerät! Bevor Sie auf Problemsuche gehen, schalten Sie das Gerät aus und ziehen Sie den Stecker, ▷Kapitel 3.3, „Ausschalten und Stromkabel aufrollen“.

Problem mögliche Ursache Lösung
Gerät lässt sich nicht einschalten	Steckdose führt keinen Strom.	Testen Sie den Bodenstaubsauger an einer anderen Steckdose, bei der Sie sicher sind, dass diese Strom führt.
	Stromkabel ist beschädigt. La	ssen Sie das Kabel durch den SILVERCREST-Kundendienst ersetzen, Adresse ▷Seite 21, „Garantie“.
Gerät hört plötzlich auf zu saugen und schaltet sich ab	Überhitzungsschutz hat an-gesprochen (möglicherweise aufgrund verstopfter Saug-wege, verschmutzte Filter o. Ä.)	Schalten Sie das Gerät aus und ziehen Sie den Stecker aus der Steckdose. Beseitigen Sie die Ursache der Überhitzung (z. B. verstopfte Saug-wege, verschmutzte Filter o. Ä.). Warten Sie ca. 45 Minuten. Das abgekühlte Gerät können Sie wieder einschalten.
rote Kontroll-leuchte (Abb. 1/15) leuchtet	Staubbehälter (Abb. 1/11) ist überfüllt.	Leeren/Reinigen Sie den Staubbehälter, ▷Kapitel 4.1, „Staubbehälter leeren“.
	Düse, Teleskoprohr, Rohr-verlängerung oder Saug-schlauch sind verstopft.	Entfernen Sie die Verstopfung. Benutzen Sie dazu falls erforderlich einen langen Holzstab (z. B. einen Besenstiel).
	Filter ist verschmutzt. Reinigen	Sie den entsprechenden Filter, ▷Kapitel 4.4, „Hygiene-Ausblasfilter reinigen“ bzw. ▷Kapitel 4.5, „Dual-Motorschutzfilter reinigen“.
Saugergebnis ist trotz einwandfrei-er Funktion nicht zufriedenstellend	Nebenluftregler (Abb. 1/4) ist geöffnet.	Schließen Sie den Nebenluftregler (Abb. 1/4).
	Aufgesteckte Düse ist dem Untergrund nicht angemessen.	Passen Sie Ihre Bürsten-/Düsenwahl an den Bodenbelag an ▷Kapitel 2.3, „Weitere Düsen (Zubehör) verwenden“.
	Umschalter „Teppich/Hartboden“ (Abb. 1/13) steht in dem Belag nicht angemessener Stellung.	Passen Sie die Stellung des Umschalters „Tep-pich/Hartboden“ (Abb. 1/13) an den Bodenbelag an, ▷Kapitel 3.1, „Staubsaugen“, Schritt 5.

HINWEIS:

Wenn Sie das Problem mit Hilfe dieser Tabelle nicht beheben konnten, kontaktieren Sie den Royal Appliance-Kundenservice ▷ Seite 21, „Garantie“.

6.1 Zubehör- und Ersatzteile

Zubehörteile sowie Ersatzteile können nachbestellt werden. Geben Sie bei der Nachbestellung die folgenden Artikelnummern an:

Artikel-Nr. Beschreibung Inhalt
5040001 Dual-Motorschutzfilter 1 Motorschutzfilter samt Filterhalter1 Motorschutz-Vorfilter samt Filterhalter
5040002 Hygiene-Ausblasfilter 1 Hygiene-Ausblasfilter
M208-8 Turbobürste 1 Turbobürste

6.2 Bezugsquellen

Zubehörteile sowie Ersatzteile können nachbestellt werden. Diese erhalten Sie unter:

Service Center Feuerbach KG

Corneliusstr. 75

40215 Düsseldorf

Deutschland

Tel.: +49 - 211 - 38 10 07

Fax: +49 - 211 - 37 04 97

[e-mail]

www.dirtdevil-service.de

6.3 Entsorgung

Entsorgen Sie das Gerät entsprechend den in Ihrem Land geltenden Umweltschutzvorschriften. Elektrische Abfälle dürfen nicht zusammen mit Haushaltsabfällen entsorgt werden. Nutzen Sie stattdessen die örtlichen Sammelstellen zur Rückgabe von Altgeräten. Die verwendeten Filter sind aus umweltverträglichen Materialien hergestellt und können – anders als das Gerät – im Hausmüll entsorgt werden.

7.1 Garantiebedingungen

Wir übernehmen für das von uns vertriebene Gerät die gesetzlich vorgeschriebene Gewährleistung von 24 Monaten ab Kaufdatum.

Innerhalb dieser Gewährleistungsfrist beseitigen wir nach unserer Wahl durch Reparatur oder Austausch des Gerätes oder des Zubehörs (Schäden an Zubehörteilen führen nicht automatisch zum Umtausch des kompletten Gerätes) unentgeltlich alle Mängel, die auf Material- oder Herstellungsfehlern beruhen. Von der Gewährleistung sind Schäden ausgenommen, die auf unsachgemäßen Gebrauch (Betrieb mit falscher Stromart/-spannung, Anschluss an ungeeignete Stromquellen, Bruch usw.) zurückzuführen sind, normaler Verschleiß und Mängel, die den Wert oder die Gebrauchstauglichkeit des Gerätes nur unerheblich beeinflussen.

Bei Eingriffen durch eine nicht von uns autorisierte Stelle oder bei Verwendung anderer als original SILVERCREST-Ersatzteile erlischt die Garantie. Verschleißteile fallen nicht unter die Garantie und sind deshalb kostenpflichtig!

Die Gewährleistung tritt nur in Kraft, wenn das Kaufdatum durch Stempel und Unterschrift des Händlers auf der Garantiekarte bestätigt ist oder eine Rechnungskopie dem eingeschickten Gerät beiliegt. Garantieleistungen bewirken weder eine Verlängerung der Garantiezeit, noch beginnt dadurch ein Anspruch auf eine neue Garantie!

7.2 Im Garantiefall

Versenden Sie das Gerät mit entleertem Staubbehälter und einer kurzen Fehlerbeschreibung in Blockschrift. Versehen Sie das Anschreiben mit dem Vermerk „Zur Garantie“. Senden Sie es zusammen mit der Garantiekarte oder einer Rechnungskopie an folgende Adresse:

SILVER CREST®

Hergestellt für SILVERCREST, eine Marke der Lidl Stiftung & Co. KG

Royal Appliance International GmbH

Abt. Kundenservice

Jagenbergstraße 19

41468 Neuss

Deutschland

Tel.: +49 (0) 180 - 501 50 50*

Fax: [phone]

*0,14 €/Minute aus dem deutschen

Festnetz (deutscher Mobilfunk-

höchstpreis 0,42 €/Minute)

Merci beaucoup !

Gewicht : ca. 6,8 kg

*0,14 €/Minute aus dem deutschen Festnetz

(deutscher Mobilfunkhöchstpreis 0,42 €/Minute)

Zmugg Elektronik Service

und Vertriebges. M.b.H.

Fabriksgasse 27

8020 Graz

ÖSTERREICH

Tel: +43 - 316 - 77 21 20

Fax: +43 - 316 - 77 21 20 10

Tel. Ersatzteile: +43 - 316 - 77 21 20 14

Fax Ersatzteile: +43 - 316 - 77 21 20 15

OPM France Nant'Est entreprise

Stand der Informationen · Version des informations
