Komfort 60i - Kühlschrank V-ZUG - Kostenlose Bedienungsanleitung

Produkttyp	Einbaukühlschrank
Marke	V-ZUG
Modell	Komfort 60i
Kategorie	Kühlschrank mit Tieftemperaturfach (Gefrierfach)
Stromversorgung	230 V, 50 Hz (Schätzung)
Umgebungstemperatur Betrieb	+16°C bis +32°C
Thermostateinstellung	Position 1-2 (weniger kalt), 3-4 (mittel), 5-7 (kälter), Stopp auf •
Abtauen des Kühlfachs	Automatisch
Abtauen des Tieftemperaturfachs	Manuell (bei Frost > 3 mm, mindestens 2 Mal pro Jahr)
Eiswürfelproduktion	Eiswürfelschale zu 3/4 mit Wasser füllen
Gemüse- und Obstschublade Kapazität	Vorhanden
Ablagen	Herausnehmbar, Anzahl je nach Modell
Türablagen	Herausnehmbar
Flaschenhalter	Vorhanden
Innenbeleuchtung	Austauschbare Glühbirne (gleiche Leistung)
Reinigung	Warmwasser und mildes Reinigungsmittel, keine Scheuermittel verwenden
Wartung der Lüftungsgitter	Regelmäßig mit Staubsauger oder Bürste reinigen
Erdung	Erforderlich
Kundendienst	V-ZUG SA, Telefon [phone] (kostenlose Hotline)
Fabriknummer (FN)	Bei jedem Eingriff angeben
Typenschild	Neben der Gemüseschublade
Installation	Abseits von Wärmequellen, Mindestabstand 30 cm zu einem Ofen, 3 cm zu einem Backofen

Häufig gestellte Fragen - Komfort 60i V-ZUG

Wie stelle ich die Temperatur des Kühlschranks ein?

Drehen Sie den Thermostatknopf: auf Position 1-2/MIN für eine weniger kalte Temperatur, 3-4/MED für eine mittlere Temperatur, 5-7/MAX für eine kältere Temperatur. Die Position • stoppt das Gerät.

Wie wird das Tieftemperaturfach abgetaut?

Tauen Sie ab, wenn der Frost 3 mm dick ist, mindestens 2 Mal pro Jahr. Entfernen Sie die Lebensmittel, ziehen Sie den Netzstecker, lassen Sie die Tür offen, entfernen Sie das Wasser mit einem Schwamm. Verwenden Sie keine Metallgegenstände, um das Eis abzukratzen.

Was tun, wenn die Innenbeleuchtung nicht funktioniert?

Überprüfen Sie zuerst die Stromversorgung. Ziehen Sie dann den Netzstecker und ersetzen Sie die Glühbirne durch eine mit gleicher Leistung (gegen den Uhrzeigersinn abschrauben).

Warum steht Wasser am Boden des Kühlschranks?

Dies deutet darauf hin, dass der Ablaufkanal für das Tauwasser verstopft ist. Reinigen Sie ihn regelmäßig mit dem mitgelieferten Werkzeug.

Wie werden Eiswürfel hergestellt?

Füllen Sie die Eiswürfelschale zu 3/4 mit Wasser und stellen Sie sie auf den Boden des Tieftemperaturfachs. Wenn die Schale festklebt, verwenden Sie keine spitzen Gegenstände, um sie zu lösen.

Wie reinige ich das Gerät?

Ziehen Sie den Netzstecker. Verwenden Sie einen Schwamm, der mit Warmwasser und mildem Reinigungsmittel getränkt ist. Verwenden Sie keine Scheuermittel. Spülen und mit einem weichen Tuch trockenwischen.

Was tun bei längerer Abwesenheit?

Leeren Sie die Fächer, ziehen Sie den Netzstecker, tauen Sie das Tieftemperaturfach ab, reinigen und trocknen Sie beide Fächer, und lassen Sie dann die Türen offen, um Geruchsbildung zu vermeiden.

Wie installiere ich den Kühlschrank?

Stellen Sie ihn abseits von Wärmequellen auf (Mindestabstand 30 cm zu einem Ofen, 3 cm zu einem Backofen), an einem trockenen und gut belüfteten Ort. Blockieren Sie die Lüftungsöffnungen nicht. Schließen Sie ihn an eine Steckdose mit Erdung an.

Was tun, wenn das Gerät nicht funktioniert?

Überprüfen Sie, ob die Stromversorgung vorhanden ist (Stecker eingesteckt, Sicherung intakt, Hauptschalter eingeschaltet). Stellen Sie sicher, dass der Thermostat nicht auf der Stopp-Position (•) steht.

Wo befindet sich das Typenschild?

Das Typenschild befindet sich links, neben der Gemüseschublade im Kühlraum.

BEDIENUNGSANLEITUNG Komfort 60i V-ZUG

Wir danken Ihnen, dass Sie sich für den Kauf eines unserer Produkte entschieden haben.

Ihr Gerät genügt hohen Ansprüchen und seine Bedienung ist einfach. Nehmen Sie sich trotzdem Zeit, diese Bedienungsanleitung zu lesen. So werden Sie mit Ihrem Gerät vertraut und können es optimal und störungsfrei benutzen.

Text, Bild und Daten entsprechen dem technischen Stand des Gerätes zur Zeit der Drucklegung dieser Bedienungsanleitung. Änderungen im Sinne der Weiterentwicklung bleiben vorbehalten.

Beachten Sie bitte die Sicherheitshinweise.

Gültigkeitsbereich

Die vorliegende Bedienungsanleitung gilt für folgendes Modell

Typ Modell-Nr. Masssystem
KK60i	1002		EURO 60

Die Modellnummer entspricht den ersten 3 Ziffern auf dem Typenschild

Chère cliente, cher client V-ZUG

DEUTSCHGebrauchsanweisung Seite 4

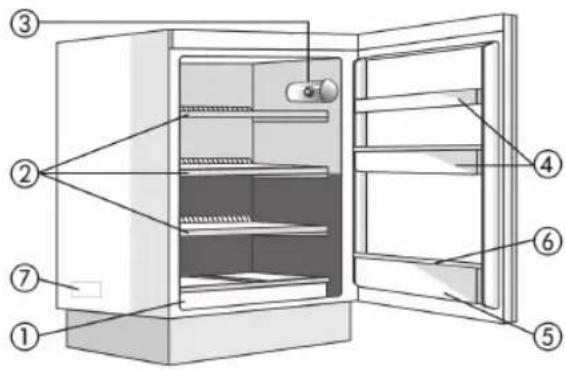

I. Obst- und Gemüsefach

1. Bereich für Tablare

2. Temperaturregler und Beleuchtung

3. Türetagèren

4. Flaschenregal

5. Ausziehbare Flaschensicherung

6. Typenschild (seitlich des Obst- und Gemüsefachs)

7. Eiswürfelschale

8. Tür des Tiefkühlfachs

B. Gefrierteil, falls ✘ rhanden

Bereich hohe Kühlleistung

Bereich geringe Kühlleistung

Hinweise: Die Zahl der Tablare und die Form der Zubehörteile können je nach Modell verschieden sein.

Sämtliche Konsolen, Türetagèren und Tablare sind herausnehmbar.

Achtung: Das Kühlschrankzubehör darf nicht im Geschirrspüler gewaschen werden.

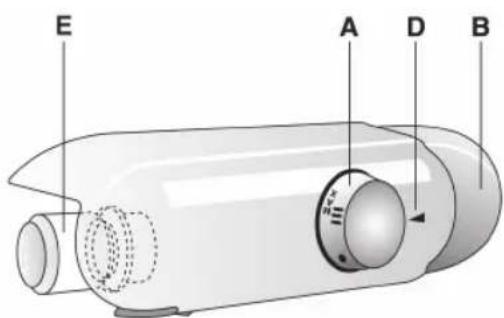

BEDIENELEMENTE

A. Temperaturregler
B. Lichttaste
D. Markierung
E. Glühlampe

BENUTZUNG DES KÜHLRAUMS

Dieses Gerät ist ein automatischer Kühlschrank oder ein Kühlschrank mit * ferme-Tiefkühlraum.

Das Abtauen des Kühlraums erfolgt vollautomatisch.

Das Gerät ist bei Raumtemperaturen von +16 °C bis +32 °C betriebsfähig.

Einschalten des Kühlschranks

Netzstecker anschließen.

Der Temperaturregler ermöglicht die Einstellung der Temperatur des Kühlraums, während die Temperatur des Tiefkühlraums konstant bleibt.

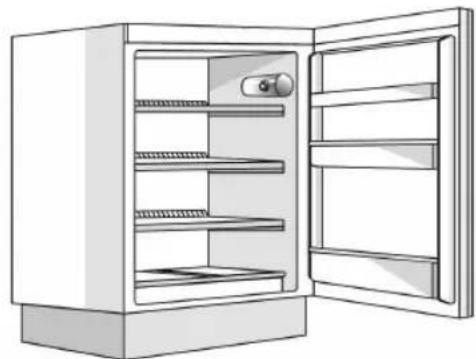

Temperatureinstellung

Zur Änderung der Temperatur im Kühlraum den Temperaturregler wie folgt drehen:

• auf niedrigere Zahlen 1-2/MIN, wenn Sie eine WENIGER TIEFE Kühlraumtemperatur wünschen;
• a u f 3-4/MED, wenn Sie eine MITTLERE Temperaturstufe wünschen;
• auf höhere Zahlen 5-7/MAX, wenn Sie eine NIEDRIGERE Temperatur wünschen.

Temperaturregler auf●: die Gerätefunktionen und die Innenbeleuchtung sind unterbrochen.

Die Raumtemperatur, die Häufigkeit der Türöffnungen und der Aufstellungsort des Gerätes können die Innentemperaturen im Kühl- und Tiefkühlraum beeinflussen.

Bei der Temperatureinstellung müssen diese Faktoren berücksichtigt werden.

Aufbewahrung von Lebensmitteln im Kühlraum

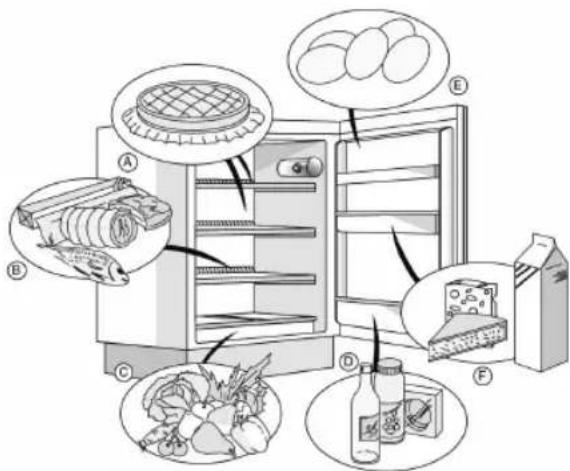

Die Lebensmittel wie in der nebenstehenden Abbildung gezeigt einlagern

A. Gekochte Speisen
B. Fisch, Fleisch
C. Obst und Gemüse
D. Flaschen
E. Eier

F.Butter, Milchprodukte, Käse

Hinweis:

• Der Abstand zwischen den Abstellflächen und der Innenrückwand gewährleistet eine freie Luftzirkulation.
  • Die Lebensmittel so lagern, dass sie nicht mit der Rückwand des Kühlraums in Berührung kommen.
• Flüssigkeiten in geschlossenen Behältern aufbewahren.
  • Die Aufbewahrung von Gemüse mit hohem Wassergehalt (z. B.: Salat) kann zur Bildung von Kondenswasser in den unteren Fächern und/oder auf den mittleren Ablagen führen; Die korrekte Gerätebetrieb wird dadurch nicht beeinträchtigt. Auf jeden Fall ist es angebracht, Gemüse einzuwickeln, um Kondenswasserbildung zu vermeiden.

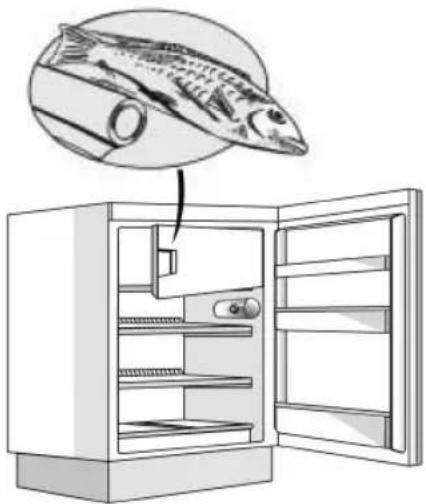

BENUTZUNG DES TIEFKÜHLRAUMS

Der Tiefkühlraum (falls vorhanden) hat ✘erne.

Die Haltbarkeitsdauer der Tiefkühlware ist auf der Verpackung angegeben.

Beim Einkaufen von Tiefkühlware auf Folgendes achten:

• Die Verpackung darf nicht beschädigt sein, da sonst der Inhalt nicht mehr einwandfrei sein könnte. Wenn die Verpackung aufgebläht ist oder feuchte Flecken aufweist, ist das Produkt nicht optimal gelagert worden, und der Inhalt könnte angetaut sein.
• Beim Einkaufen die Tiefkühlware als letzte in den Einkaufswagen legen und stets in einer Kühltasche transportieren.
  • Die Tiefkühlware zu Hause sofort in den Tiefkühlraum legen.
• Angetaute Tiefkühlware nie wieder einfrieren, sondern innerhalb von 24 Stunden verwerten.
• Temperaturschwankungen vermeiden bzw. auf ein Minimum reduzieren. Das auf der Verpackung angegebene Verfalldatum beachten.
• Für die Konservierung von Tiefkühlware stets die Anweisungen auf der Verpackung befolgen.

Herstellen von Eiswürfeln

- Die Eiswürfelschale zu 34 mit Wasser füllen und auf den Boden des Tiefkühlraums stellen.

Falls die Schale auf dem Boden festfriert, dürfen zum Lösen keine spitzen oder scharfen Gegenstände verwendet werden.

Der Tiefkühlraum sollte mindestens zweimal jährlich bzw. immer dann, wenn sich an den Wänden eine 3 mm dicke Eisschicht gebildet hat, abgetaut werden.

Das Abtauen sollte dann vorgenommen werden, wenn wenig Tiefkühlgut eingelagert ist.

I. Die Tür öffnen, alle Lebensmittel entnehmen und sie eng aneinander in Zeitungspapier einwickeln und an einem kühlen Ort oder in einer Kühltasche aufbewahren.

1. Das Gerät spannungslos setzen.

2. Die Tür offen lassen, damit die Eisschicht an den Wänden abtauen kann.

3. Das Tauwasser mit einem Schwamm entfernen.

4. Das Gefrierfach mit einem Schwamm und einer Lösung aus lauwarmem Wasser und Neutralreiniger reinigen. Keine Scheuermittel verwenden.

5. Nachspülen und sorgfältig abtrocknen.

- Hinweis: Um irreparable Schäden des Tiefkühlraums zu vermeiden, keine spitzen Gegenstände oder scharfen Metallwerkzeuge zur Reifbeseitigung verwenden und den Tiefkühlraum nicht künstlich erwärmen.

REINIGUNG DES KÜHLRAUMS

Den Kühlraum regelmäßig reinigen.

Das Abtauen des Kühlraums erfolgt vollautomatisch.

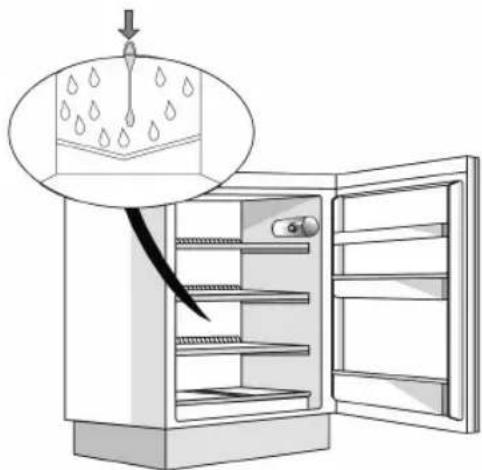

Die von Zeit zu Zeit an der Innenrückwand des Kühlraums auftretenden Wassertropfen zeigen die automatische Abtauphase an. Das Tauwasser wird automatisch in eine Abflussöffnung geleitet und anschließend in einem Behälter gesammelt, wo es verdampft.

Die Abflussöffnung regelmäßig mit dem mitgelieferten Werkzeug reinigen, um das ständige und ungehinderte Abfließen des Wassers zu ermöglichen.

Vor dem Abtauen des Tiefkühlraums den Netzstecker ziehen.

- Einen mit lauwarmem Wasser und/oder einem milden Reinigungsmittel befeuchteten Schwamm verwenden. - Nachspülen und mit einem weichen Tuch trocken reiben.

Keine Scheuermittel verwenden.

REINIGUNG UND PFLEGE

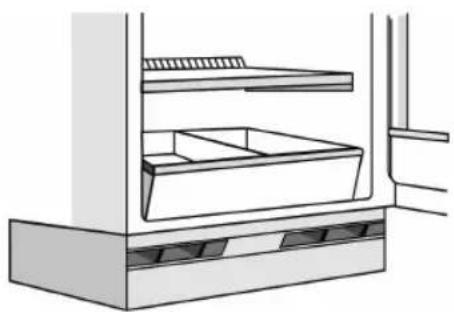

• Die Belüftungsgitter und den Kondensator auf der Geräterückseite regelmäßig mit dem Staubsauger oder einer Bürste reinigen
• Die Außenwände mit einem weichen Tuch reinigen

Bei längerer Abwesenheit

I. Kühl- und Gefrierraum leeren.
2. Das Gerät spannungslos setzen.
3. Den Tiefkühlteil abtauen, reinigen und beide Teile sorgfältig abtrocknen.
4. Die Türen offen lassen, um unangenehme Geruchsbildung zu vermeiden.

• Das Gerät möglichst nicht hohen Temperaturen wie z. B. direkter Sonnenlichteinstrahlung aussetzen oder in der Nähe von Wärmequellen (Heizungen, Öfen) aufstellen, da hierdurch der Stromverbrauch erhöht wird.
  • Die Lüftungsgitter oder die Öffnungen der Luftzirkulation nicht zustellen.
• Aufzutauende Speisen können in den Kühlraum gestellt werden, um die von ihnen ausgehende Kälte mit zur Kühlung zu nutzen.
  • Die Tür nicht unnötig offen lassen.
• Keine warmen Speisen in den Kühlraum einlagern.
  • Die Tür des Tiefkühlraums niemals offen lassen.

STÖRUNG-WAS TUN

I. Das Gerät funktioniert nicht.

• Liegt ein Stromausfall vor?
• Ist der Netzstecker richtig angeschlossen?
• Ist der Hauptschalter eingeschaltet?
• Ist die Sicherung durchgebrannt?
• Ist der Thermostat richtig eingestellt?

2. Die Temperatur in den Geräteräumen ist nicht tief genug.

• Schließen die Türen korrekt?
• Ist das Gerät in der Nähe einer Wärmequelle aufgestellt?
• Ist der Thermostat richtig eingestellt?
• Wird die Luftzirkulation durch die Lüftungsgitter behindert?

3. Die Temperatur im Kühlraum ist zu tief.

- Ist der Temperaturregler richtig eingestellt?

4. Wasser steht auf dem Boden des Kühlraums.

- Ist der Tauwasserabfluss verstopft?

5. Die Innenbeleuchtung funktioniert nicht.

Prüfen Sie zuerst Punkt I, dann:

• Das Gerät spannungslos setzen.
- Ersetzen Sie die Lampe durch eine gleichwertige oder eine solche mit der höchsten zulässigen Leistung in Watt, die im Bereich der Lampenfassung angegeben ist.

• Die Lampe wie in der Abbildung gezeigt gegen den Uhrzeigersinn herausdrehen.

6. Übermäßige Reifbildung im Tiefkühlraum.

- Ist die Tür des Tiefkühlraums korrekt geschlossen?

Hinweise:

- Veränderungen des Betriebsgeräuschs (Gluckergeräusche und leichtes Zischen des Kältekreises) sind durchaus normal.

REPARATUR-SERVICE

Wenn Sie aufgrund einer Betriebsstörung oder einer Bestellung mit uns Kontakt aufnehmen, nennen Sie uns stets die Fabrikations-Nummer (FN) und die Bezeichnung Ihres Gerätes. Tragen Sie diese Angaben hier ein und auch auf dem mit dem Gerät gelieferten Service-Kleber (kleben Sie diesen an einer gut ersichtlichen Stelle oder in Ihrer Telefon-Agenda ein).

FN

Gerät

- Diese Angaben finden Sie auf dem Garantieschein oder der Ori- ginal-Rechnung, bzw. auf dem Typenschild Ihres Gerätes. Das Typenschild befindet sich links neben der linken Gemüseschale.

Bei Betriebsstörungen erreichen Sie unter Gratis- Telefonnummer 0800 850 850 das nächste Service-Center der V-ZUG AG

Um unnötige Fehlermeldungen zu vermeiden, prüfen Sie bitte vor der Anforderung eines Servicemonteurs, ob die Stromversorgung gewährleistet ist (Ist der Stecker eingesteckt? Ist die Sicherung intakt?).

Anfragen, Bestellungen, Servicevertrag Bei Anfragen und Problemen administrativer und technischer Art sowie für die Bestellung von Ersatzteilen und Zubehör wenden Sie sich bitte direkt an den Hauptsitz in Zug, Tel. [phone].

Für den Unterhalt aller unserer Produkte haben Sie die Möglichkeit, im Anschluss an das Garantiejahr einen Servicevertrag abzuschliessen. Wir senden Ihnen gerne die entsprechenden Unterlagen.

INSTALLATION

• Das Gerät nicht neben einer Wärmequelle installieren (Mindestabstände: 30 cm von Kohle- oder Ölöfen, 3 cm von Elektroherden und -platten).
• Das Gerät an einem trockenen und gut belüfteten Ort aufstellen.
  • Die Belüftungsöffnungen nicht abdecken oder zustellen.
• Innenraum reinigen (siehe entsprechendes Kapitel).
  • Das mitgelieferte Zubehör einsetzen.

Elektrischer Anschluss

• Die elektrischen Anschlüsse müssen den örtlichen Vorschriften entsprechend ausgeführt werden.
• Die Daten zur Spannung und Leistungsaufnahme können Sie dem Typenschild neben dem Obst- und Gemüsefach entnehmen.

• Die Erdung des Geräts ist gesetzlich vorgeschrieben. Der Hersteller haftet nicht für eventuelle Schäden an Personen, Haustieren oder Sachen, die infolge Nichtbeachtung der o. g. Vorschriften entstehen sollten.
- Falls Stecker und Steckdose nicht vom selben Typ sind, die Steckdose von einer Fachkraft auswechseln lassen.
- Keine Verlängerungskabel oder Mehrfachadapter verwenden

Elektrische Abschaltung

• Die elektrische Abschaltung des Gerätes muss durch Ziehen des Netzsteckers oder durch einen der Steckdose vorgeschalteten Zweipolschalter möglich sein.

DESCRIPTION DE L'APPAREIL
