BEDIENUNGSANLEITUNG DOS-560C ALECTO

D Gebrauchsanweisung 15

Garantieschein. 22

Gebruiksaanwijzing

Dieses schnurlose Video-Überwachungssystem bietet Ihnen zusätzliche Sicherheit und Bequemlichkeit. Das Überwachtingssystem DOS-560C ist einfach zu installieren und zu bedienen, an fast jedem Ort den Sie audio-/video-überwachen möchten. Lesen Sie vor dem Gebrauch des Überwachungssystems die Bedienungsanleitung. Bewahren Sie die Bedienungsanleitung auf, um auch später noch auf die Informationen zurückgreifen zu können.

EIGENSCHAFTEN

• Schnurloses Überwachungssystem.
• Einfache Installation und Bedienung.
• Vielseitiges Video-Überwachungssystem in leichter und kompakter Bauweise.
• Zuverlässiges und robustes elektronisches System mit einer ausgezeichneten Bildquatität.
• 5,6 Inch LCD farbbildschirm
• Nur minimale Beleuchtung notwendig.

Die Alecto DOS-560C entspricht die notwendige Bedingungender Europaische

Richtlinie 1999/5/EC. Deklaration der Conformität steht zur Verfügung auf der Web-site www.a;ecto.info

Für den Betrieb dieser kabellosen Audio-/Video-Sender benötigen Sie keine Genehmigung. Das System kann frei in einer Haushalts-Situation verwendet werden. Eine immer störungsfreie Signalübertragung und ein freier Kanal können jedoch nicht garantiert werden.

Lesen Sie sich vor der Installation oder Verwendung des Überwachungs-systems erst die folgenden Hinweise gründlich durch:

* Die Kamera nicht direkt auf eine Lichtquelle ausrichten.
* Das Bildschirm ist nur für die Verwendung in Innenräumen geeignet.
* Die Kamera ist geeignet für den Gebrauch auser Haus oder in Feuchträumen. Kamera und Bildschirm dürfen nicht in Räumen aufgestellt werden, in denen sich aggressive oder explosive Gase bilden können.

* Bildschirm und Kamera sind nur an die mitgelieferten Netzteile anzuschließen.

* Überprüfen Sie erst die Wirkung des Systems, bevor Sie die Installation endgültig durchführen.

* Während des Gebrauchs werden Netzteile, Bildschirm und Kamera warm. Sorgen Sie da für, daß die Wärme auf natürliche Weise abgegeben werden kann. Decken Sie niemals die Ventilations-öffnungen der Netzteile, des Bildschirms und der Kamera zu.

FUNKTIONEN

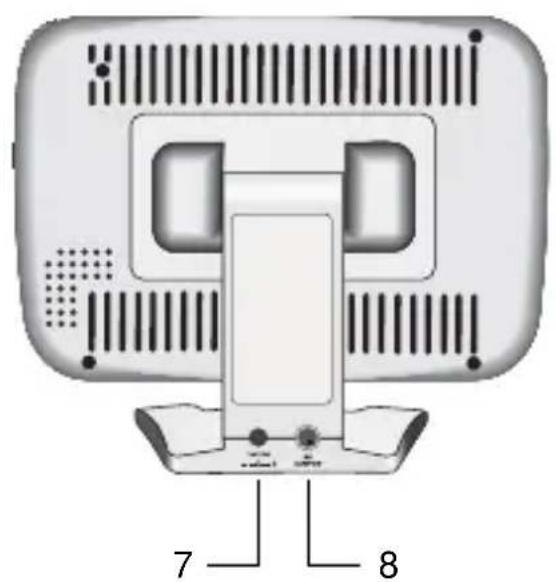

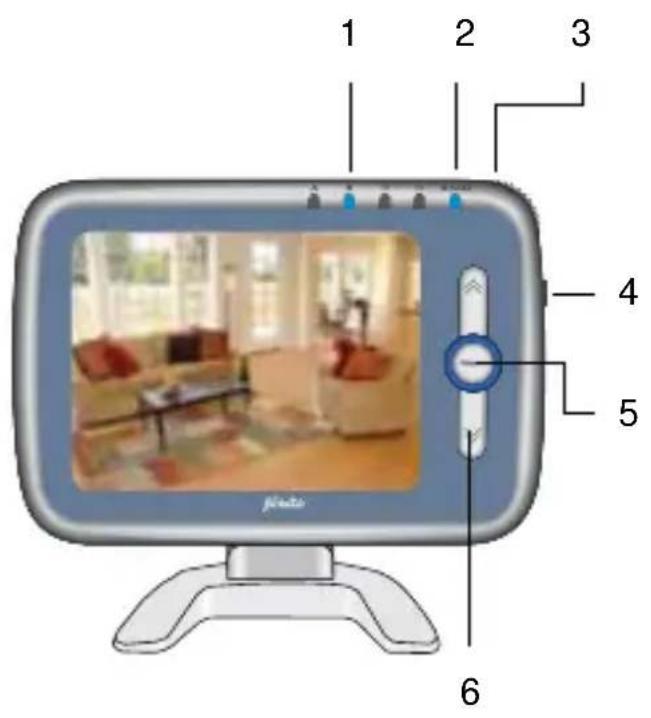

Bildschirm (Abb 1):

1. A B C D: Anzeige welcher Kanal empfangen wird.
2. SCAN: Leuchtet auf, wenn die SCAN-Funktion eingeschaltet ist.
3. VOLUME: Lautstärkeregler
4. OFF-ON-LCD OFF: OFF: ausgeschaltet ON: eingeschaltet

LCD OFF: eingeschaltet ohne Bild (nur Schall)

1. CHANNEL: für das Wählen zwischen den 4 Kanälen
2. und : Einstellen der Helligkeit (brightness)
3. 12V DC: Anschluß für Netzteil 12VDC / 600mA.
4. AV OUTPUT: Ausgang für die Aufnahme auf einen Videorekorder oder für die Wiedergabe auf einen (Großbild)

Fernseher

Kamera (Abb.2):

1 Infrarot LED's: Diese beleuchten dunkle Gegenstände, die sich in der Nähe der Kamera befinden.
2 CCD-Lins: Sorgt für ein scharfes Bild.
3 Kanal-LED's: Indikation des gewählte kanal.
4 MIC: Intergriertes Mikrofon.
5 OFF 1 2 3 4: Ein-/Ausschalter der Kamera. / Wahlschalter zum Wechseln zwischen den 4 Kanälen.
6 DC jack: Anschluß für Netzteil 9VDC / 500mA

INSTALLATION

Bildschirm:

1. Bestimmen Sie den Standort der Kamera. Die Kamera kann nach Wunsch mit dem Sockel festgeschraubt werden.
2. Schließen Sie das zugehörige Netzteil am Bildschirm (12VDC / 600mA) an und stecken Sie den Netzstecker des Netzteils in eine 230 Volt Netzsteckdose.
3. An die Audio-/Video-Ausgang können Sie einen Videorecorder anschließen, um Bild und Ton aufzunehmen.

Kamera:

1. Drehen Sie den Befestigungsring (Montagering) von der Kameraeinheit los und befestigen Sie diesen Ring dort, wo die Kamera montiert werden soll.
2. Anschlussleitung kommt 2. Anschlussleitung kommt von der Seite:

von der Rückseite:

Verbinden Sie das Versorgungskabel mit der Kameraeinheit.

Entfernen Sie die Abdeckkappe aus dem Befestigungsring (Montagering) und führen Sie das Anschlusskabel hindurch. Achten Sie darauf das das Kabel durch die Kabeldurchführung zur Kamera läuft. Verbinden Sie das Versorgungskabel mit der Kameraeinheit.

1. Bestimmen Sie mit dem Schalter OFF 1 2 3 4 an der Unterseite der Kameraeinheit den gewünschten Kanal (stecken Sie jetzt das Netzteil in eine 230 Volt Steckdose und kontrollieren Sie erst ob das Signal der Kamera gut durch den Monitor empfangen wird).
2. Drehen Sie die Kameraeinheit auf den Befestigungsring (Montagering).
3. Drehen Sie die durchsichtige Kappe von der Kameraeinheit, richten Sie die Kamera aus und drehen Sie die durchsichtige Kappe wieder auf.
4. Nach dem das Netzteil mit einer 230 Volt Steckdose verbunden wurde, ist die Kamera betriebsbereit.

AV-Ausgang am Monitor:

Über diesen Ausgang ist es möglich, um das Signal auf einen (Großbild) Fernseher wieder zugeben oder um es auf einen Videorekorder auf zunehmen. Das benötigte AV-Kabel ist über den Alecto Servicedienst mit der Telefonnummer [phone] zu bestellen.

BEDIENUNG

Kamera:

1. Stellen Sie den Schalter OFF 1 2 3 4 auf den Kanal, den Sie benutzen wollen.(“Wählen Sie die Stellung OFF um die Kamera aus zuschalten)
2. Richten Sie die Kamera auf den Gegenstand, den Sie beobachten wollen.

Monitor:

1. Schieben Sie den "OFF ON LCD-OFF" Schalter in die Position ON, um den Monitor ein zuschalten.
2. Wählen Sie mit der Taste "CHANNEL" den selben Kanal der auch an der Kamera eingestellt ist.
3. Stellen Sie mit dem Lautstärkeregler die Lautstärke ein.
4. Mit den Drucktasten und können Sie die Helligkeit (Brightness) einstellen.

Wenn auf einem Kanal Störungen auftreten, wählen Sie einen anderen störungsfreien Kanal. Achtung: für Kamera und Monitor derselbe Kanal wählen.

Scannen:

Drücken Sie die "CHANNEL"-Taste bis dass 'SCAN'-LED leuchtet um die Scanfunktion einzuschalten. Der Scanner zeigt jetzt die Kanäle 1, 2, 3 und 4 hintereinander an.

Nur Tonwiedergabe:

Schieben Sie den "OFF ON LCD-OFF" Schalter auf die Position LCD-OFF um das Bild aus zuschalten. Der Lautsprecher gibt nun noch die Geräusche wieder, die von dem Mikrofon der Kamera aufgefangen werden.

WARTUNG

• Reinigen Sie Bildschirm und Kamera nur mit einem leicht angefeuchteten Tuch. Verwenden Sie niemals aggressive chemische Mittel.
• Das Aufstellen von Kamera und Bildschirm in einem elektromagnetischen Feld kann einen Qualitätsverlust von Bild und/oder Ton zufolge haben.
• Stellen Sie den Kamera und Bildschirm nicht in der Nähe von empfindlichen elektronischen Apparaturen auf oder in direkter Sonneneinstrahlung.
• Das Bildschirm ist für den gebrauch in Innenräumen konzipiert worden. Feuchtichtigkeit führt zu Schäden an der Elektronik.
• Verwenden Sie das System nur unter normalen Umgebungsbedingungen (Temperatur, Feuchtigkeit usw.) Extreme Umgebungsbedingungen verkürzen die Lebensdauer der Elektronik.

- Am Ende der Lebensdauer des Produkts sollten Sie dieses Produkt nicht in den normalen Hausmüll werfen, sondern bei einer Sammelstelle für die Aufbereitung von elektrischen und elektronischen Geräten abgeben.

GARANTIEBEWIJS

Naam:

Adres:

Postcode:

Plaats:

Telefoon:

Serienummer:

Bewaar

kassa-

bon

h

of

Auf das Alecto DOS-560C erhalten Sie eine Garantie von 12 Monate ab Kaufdatum. Wir garantieren während dieser Zeit die kostenlose Reparatur von Defekten, die bedingt sind durch Material- und Konstruktionsfehler, nach Beurteiling durch den Importör.

WIE ZU HANDELN:

Wenn Sie einen Defekt bemerken, ziehen Sie zu erst die Bedienungsanleitung zu rate. Läßt sich der Fehler nicht beheben, dann wenden Sie sich an Ihren Händler.

DIE GARANTIE ENTFALLT:

Bei nicht fachgerechtem Gebrauch, falschem Anschluß, Verwendung von nicht originalen Unterteilen oder Zurbehör, Vernachlässigung und Defekte die durch Feuer entsanden sind, Überschwemmungen, Blitzschlag und Naturkatastropfen. Bei unbefugten Änderungen und/oder Reparatur durch Dritte. Bei unsachgemäßem Transport des Gerätes ohne geeignete Verpackung. Wenn zu dem Gerät dieser Garantieschein und der Kaufbeleg fehlt.

Jede weitere Haftung, spezifisch für eventuelle Folgeschäden, ist ausgeschlossen.

Service Help

Alecto®

[phone]

1 2 3 4 5 6

Afb. 1
Illustr. 1

7 8

Fig. 1
Abb. 1
