BEDIENUNGSANLEITUNG KD-G302 JVC

• This unit is equipped with the display demonstration. To cancel it, see page 6.
• Dieses Gerät ist mit einer Demonstrationsfunktion für das Display ausgestattet. Auf Seite 6 wird beschrieben, wie Sie diese Demonstrationsfunktion deaktivieren können.
• Cet appareil est équipé d'une fonction de démonstration des affichages. Pour l'annuler, référez-vous à la page 6.
• Dit toestel heeft een display-demonstratiefunctie. Zie bladzijde 6 voor het annuleren van deze functie.

Für den Einbau und die Anschlüsse siehe das eigenständige Handbuch.

1. LASER-PRODUKT DER KLASSE 1
2. ACHTUNG: Die obere Abdeckung nicht öffnen. Das Gerät enthält keine Teile, die vom Benutzer gewartet werden können. Wartungen nur von qualifiziertem Fachpersonal durchführen lassen.
3. ACHTUNG: Sichtbare und unsichtbare Laserstrahlung bei offenem Gerät und Defekt oder Umgehen der Verriegelung. Setzen Sie sich dem Strahl nicht direkt aus.
4. ANBRINGEN DES ETIKETTS: WARNHINWEIS-ETIKETT, AUSSEN AM GERÄT ANGEBRACHT.

CAUTION : Visible and invisible laser radiation when open and interlock failed or defeated. AVOID DIRECT EXPOSURE TO BEAM (e)

ADVARSEL : Synlig og usynlig laserstråling nár maskinen er äben eller interlocken tejler. Lundgå direkte eksponering lil stråling. (d)

VARNING : Synlig och osynlig laserstråning nár den öppnas och spårren är urkooplad. Betrakta ej strålen. (s)

VARO : Avettaessa ja suojalukhus chiltettura tai wallisana olet altima näkyvälle ja näkymättmälle laserszelylle. Vähä sätten kohdistumista suoran ilseesi. (f)

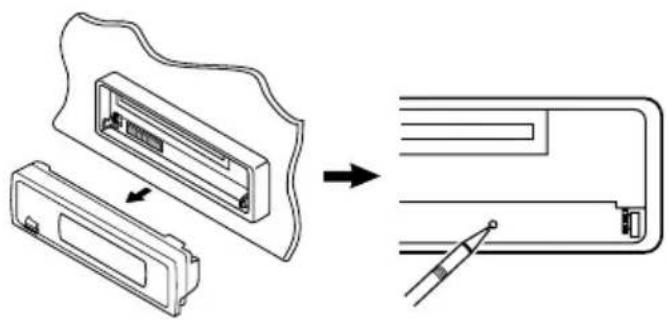

Zurücksetzen des Geräts

Drücken Sie, nachdem Sie das Bedienfeld abgenommen haben, die Rücksetztaste. Hierzu kann z. B. die Spitze eines Kugelschreibers verwendet werden. Dadurch wird der eingebaute Mikro-Computer zurückgesetzt.

Hinweis:

Ihre Voreinstellungen—wie Vorwahlkanäle oder Klangeinstellungen—werden ebenfalls gelöscht.

Verwenden der Taste MODE

Wenn die Taste MODE gedrückt wird, geht das Gerät in den Funktionsbetrieb und die Zifferntasten und Tasten ▲/▼ dienen als verschiedene Funktionstasten.

Beispiel: Mit der Zifferntaste 2 kann nun in den MO (Monophon) geschaltet werden.

MONO MO FMI USER JAZZ

Countdown-Zeitanzeige

Wenn die Zifferntasten für etwa 5 Sekunden nach dem Drücken der Taste MODE nicht bedient werden, wird der Funktionsbetrieb beendet und die Tasten können wieder als Zifferntasten verwendet werden.

• Die Taste MODE nochmals drücken und der Funktionsbetrieb wird ebenfalls gelöscht.

Wir danken Ihnen für den Kauf eines JVC Produkts. Bitte lesen Sie die Anleitung vollständig durch, bevor Sie das Gerät in Betrieb nehmen, um sicherzustellen, daß Sie alles vollständig verstehen und die bestmögliche Leistung des Geräts erhalten.

INHALT

Zurücksetzen des Geräts 2

Verwenden der Taste MODE 2

ANORDNUNG DER TASTEN 4

Bedienfeld 4

GRUNDBEDIENUNGEN 5

Einschalten der Stromversorgung 5

Beendigung der Display-Demonstration ... 6

Stellen der Uhr 7

RADIO-BETRIEB 8

Radiohören 8

Speichern der Sender 9

Anwahl eines vorabgestimmten Senders ... 10

RDS-BETRIEB 11

Betriebsmöglichkeiten mit der Funktion RDS 11

Weitere praktische RDS-Funktionen und -Einstellungsmöglichkeiten 16

CD-BETRIEB 18

Wiedergabe einer CD 18

Aufsuchen eines Titel oder bestimmten Passage auf einer CD 19

Auswahl des CD-Wiedergabemodus ..... 20

Unterdrücken des CD-Auswurfs 20

KLANGEINSTELLUNG 21

Auswählen der vorprogrammierten Klangmodi (C-EQ: eigener Equalizer) .... 21

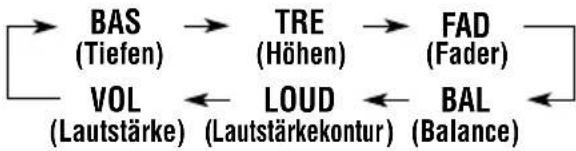

Klang-Einstellschritte 22

ANDERE WICHTIGE FUNKTIONEN ..... 23

Ändern der allgemeinen Einstellungen (PSM) 23

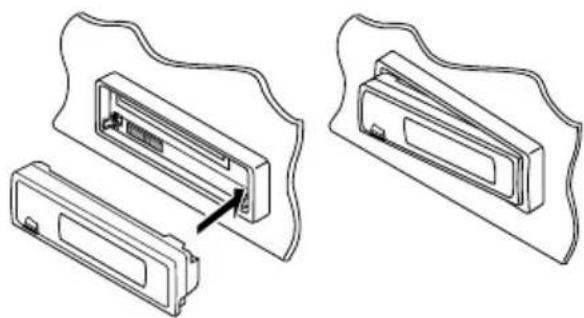

Abnehmen des Bedienfelds 26

CD-WECHSLERBETRIEB 27

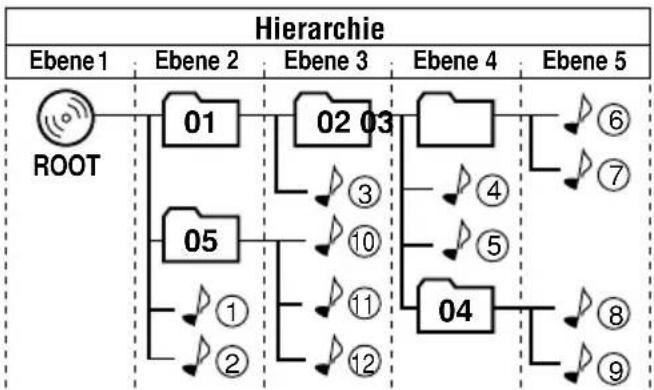

Über MP3-Discs 27

Abspielen der Discs 28

Auswahl der Wiedergabemodi 30

BETRIEB EINER EXTERNEN KOMPONENTE 31

Wiedergeben einer externen Komponente 31

BETRIEB DES DAB-TUNERS ...... 32

Einstellen eines Ensembles und eines Dienstes 32

Sichern von DAB-Diensten im Speicher ... 33

Einstellen eines gespeicherten DAB-Dienstes 34

Welche weiteren Möglichkeiten bietet DAB? 35

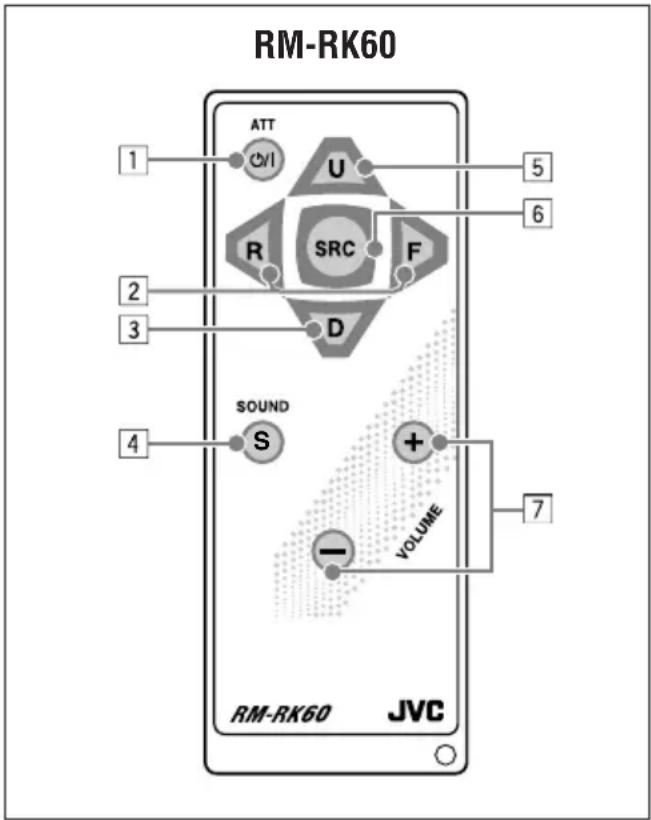

VERWENDUNG DER FERNBEDIENUNG ... 36

Anordnung der tasten 37

FEHLERSUCHE 38

WARTUNG 40

Handhaben der Discs 40

TECHNISCHE DATEN 41

Hinweis:

Zu diesem Gerät wird eine Identifikationskarte mitgeliefert, auf der die Gerätechassis-Nummer vermerkt ist. Heben Sie diese Karte getrennt vom Gerät auf. Im Falle eines Diebstahls kann sie die Geräteidentifizierung erleichtern.

VOR DEM GEBRAUCH

\*Für die Sicherheit....

• Die Lautstärke nicht zu laut stellen, da dadurch Außengeräusche überdeckt werden und das Autofahren gefährlich wird.
- Das Auto vor dem Durchführen von komplizierten Bedienschritten anhalten.

\*Temperatur im Auto....

Wenn Sie das Auto für lange Zeit in heißem oder kaltem Wetter parken, bitte warten, bis sich die Temperatur im Auto sich normalisiert hat, bevor Sie das Gerät einschalten.

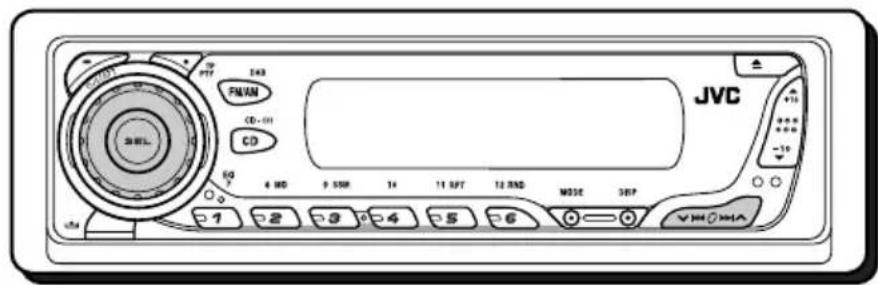

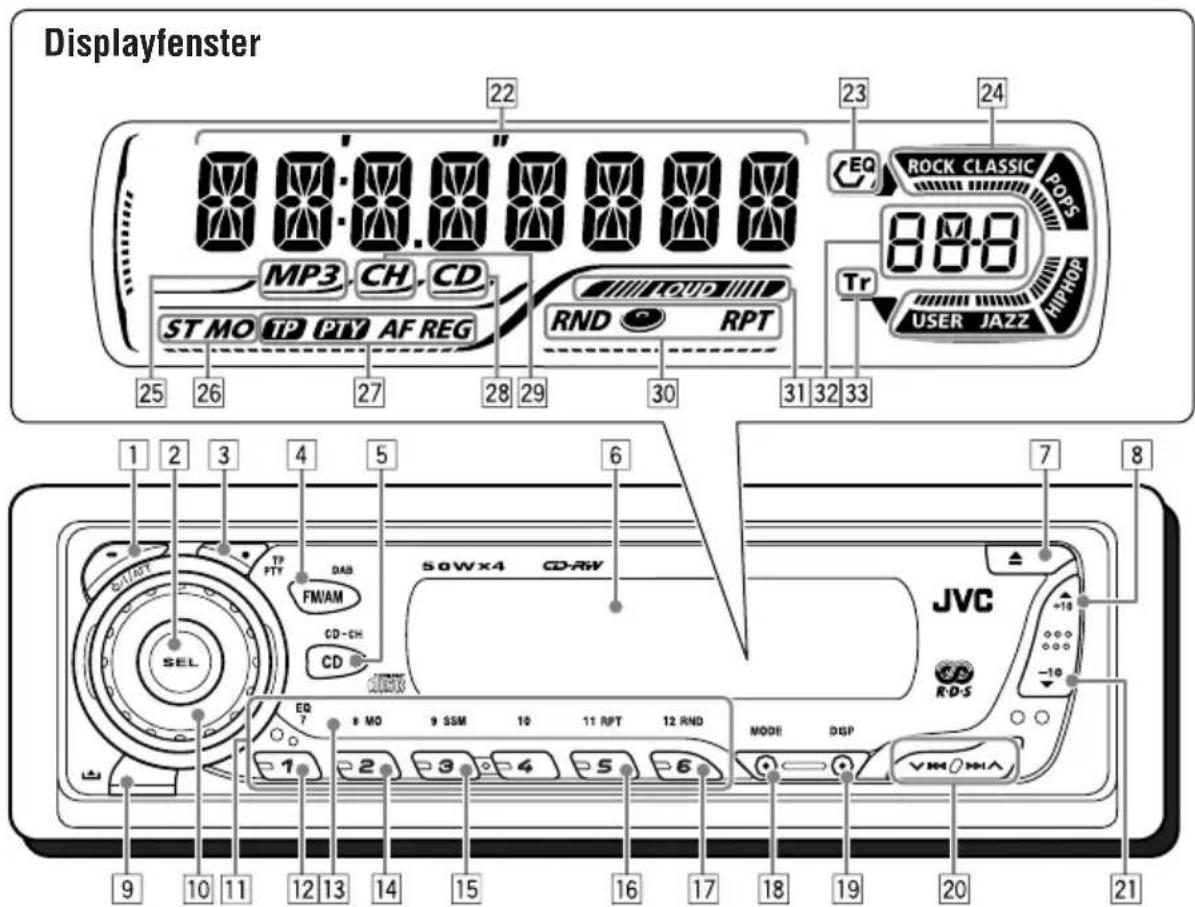

Bedienfeld

Displayfenster 22 23 24 EQ ROCK CLASSIC POPS 80.8 Tr USER JAZZ HIPHOP MP3 CH CD ST MO TP PTY AF REG RND RPT 25 26 27 28 29 30 31 32 33 1 2 3 4 5 6 7 8 SOUT TP PTT DAS FM/AM CD-CH CD SOWx4 CD-RW JVC RDS EQ 7 8 MO 9 SSM 10 11 RPT 12 RND 1 2 3 4 5 6 MODE DGP VMM HAA 9 10 11 12 13 14 15 16 17 18 19 20 21

1 Taste (Bereitschaft/Netz/Dämpfer)

2 Taste SEL (Auswahl)

3 Taste TP PTY (Verkehrsinformationen/Sendungstypen)

4 Taste FM/AM DAB

5 Taste CD CD-CH (CD-Wechsler)

6 Displayfenster

7 Taste ▲ (Auswerfen)

8 Taste ▲ (aufwärts) Taste +10

9 Taste (Freigabe des Bedienfelds)

10 Steuerregler

11 Zifferntasten

12 Taste EQ (Equalizer)

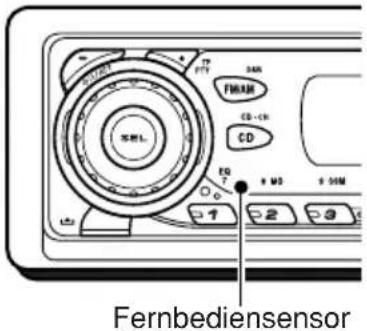

13 Fernbediensensor

- Sie können dieses Gerät mit einer optional gekauften Fernbedienung steuern.

14 Taste MO (Monophon)

15 Taste SSM (Sequentialspeicher für starke Sender)

16 Taste RPT (Wiederholung)

17 Taste RND (Zufall)

18 Taste MODE

19 Taste DISP (Display)

20 Tasten

21 Taste ▼ (abwärts)

Taste -10

Displayfenster

22 Hauptdisplay

23 Anzeige EQ (Equalizer)

24 Klangmodus (C-EQ: eigener Equalizer)-Anzeigen—ROCK, CLASSIC, POPS, HIP HOP, JAZZ, USER

- arbeitet auch Pegelmesser bei der Wiedergabe, wenn der Pegelmesser aktiviert ist (siehe Seite 25).

25 Anzeige MP3

- Leuchtet nur auf, wenn eine MP3-Disc auf einem mit JVC MP3 kompatiblen CD-Wechseler abgespielt wird.

26 Anzeigen des Tunerempfangsmodus —ST (Stereo), MO (Monophon)

27 Anzeigen RDS—TP, PTY, AF, REG

28 Anzeige CD

29 Anzeige CH (CD-Wechsler)

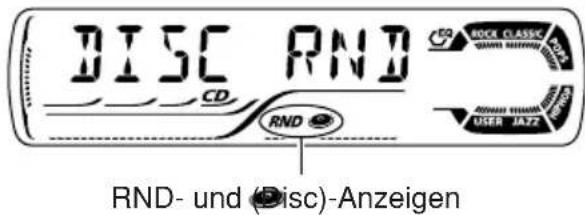

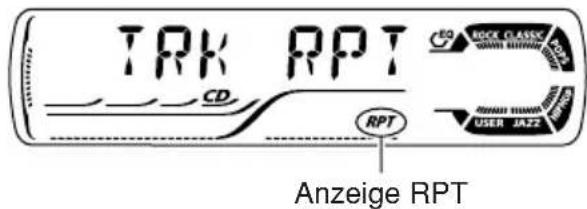

30 Wiedergabemodus/Gegenstand-Anzeigen —RND (Zufall), (Disc), RPT (Wiederholung)

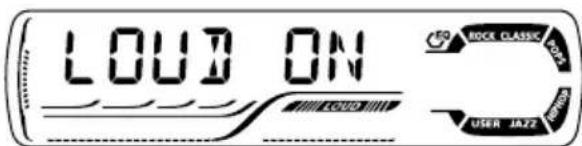

31 Anzeige LOUD (Lautstärkekontur)

32 Quellenanzeige Anzeige des Lautstärkepegels

33 Anzeige Tr (Titel)

JVC 1 2 3 4 5 6 7 8 9 10 11 12 MODE SEP VHOMA

Einschalten der Stromversorgung

1 Das Gerät einschalten.

Hinweis zum Ein-Tastendruck-Betrieb:

Wenn Sie die Programmquelle in Schritt 2 unten wählen, wird das Gerät automatisch eingeschaltet. Sie brauchen dafür nicht die Taste zu drücken.

2 Die Programmquelle wählen.

Für die Bedienung des Tuners (UKW oder MW/LW), siehe Seite 8 – 17.

Für die Wiedergabe einer CD, siehe Seite 18 – 20.

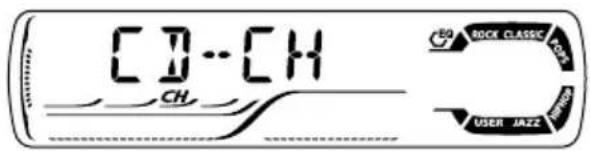

Für die Bedienung des CD-Wechslers, siehe Seite 27 – 30.

Für den Betrieb von externen Komponenten (LINE IN), siehe Seite 31.

Für die Bedienung des DAB-Tuners, siehe Seite 32 – 35.

3 Die Lautstärke einstellen.

SEL

So erhöhen Sie die Lautstärke

So verringern Sie die Lautstärke

Der Lautstärkepegel wird angezeigt.

1'OL 20 E0 3DCK CLASSIC USER JAZ2

Anzeige des Lautstärkepegels

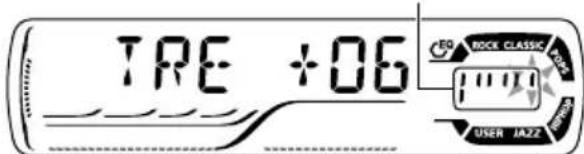

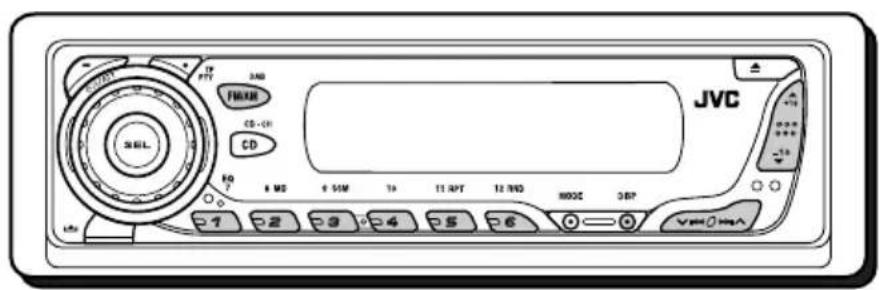

4 Den Klang wie gewünscht einstellen. (Siehe Seite 21 und 22).

Für ein sofortiges Absenken der Lautstärke

Kurz die Taste der ArtHören einer beliebigen Programmquelle drücken. „ATT“ blinkt auf dem Display und die Lautstärke fällt sofort ab. Zur Wiederherstellung der vorherigen Lautstärkepegel die Taste nochmals kurz drücken.

- Wenn Sie den Steuerregler drehen, können Sie die Lautstärke auch wiederherstellen.

Zum Ausschalten des Geräts

Drücken Sie die Taste UNA Thalten Sie die Taste länger als eine Sekunde gedrückt. Es erscheint „SEE YOU“, und das Gerät schaltet ab.

- Wenn Sie die Stromversorgung ausschalten, während Sie eine Disc hören, wird die Disc beim nächsten Einschalten an derselben Stelle wiedergeben, an der Sie die Stromversorgung ausgeschaltet haben.

VORSICHT beim Einstellen der Lautstärke:

Discs produzieren sehr wenig Störgeräusche im Vergleich zu anderen Signalquellen. Wenn zum Beispiel die Lautstärke für den Tuner eingestellt wurde, können die Lautsprecher durch den plötzlichen Anstieg des Ausgangssignals beschädigt werden. Verringern Sie daher die Lautstärke, bevor Sie eine Disc abspielen, und justieren Sie die Lautstärke dann während des Abspielens je nach Bedarf nach.

JVC 403 PANAN CD-101 CD EQ 4 MΩ 9 SDR 14 11 SPT 12 RND MOSI 3BP +15 +16 -10 +17 +18 +19 +20 +21 +22 +23 +24 +25 +26 +27 +28 +29 +30 +31 +32 +33 +34 +35 +36 +37 +38 +39 +40 +41 +42 +43 +44 +45 +46 +47 +48 +49 +50 +51 +52 +53 +54 +55 +56 +57 +58 +59 +60 +61 +62 +63 +64 +65 +66 +67 +68 +69 +70 +71 +72 +73 +74 +75 +76 +77 +78 +79 +80

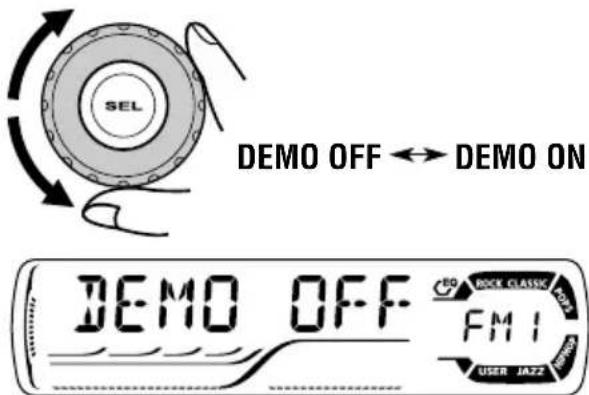

Beendigung der Display-Demonstration

Die Display-Demonstration ist werkseitig aktiviert und beginnt automatisch, wenn für ca. 20

Sekunden keine Aktionen durchgeführt wurden.

- Es wird empfohlen, die Display-Demonstration vor der ersten Verwendung des Geräts auszuschalten.

Führen Sie die folgenden Schritte zur Beendigung der Display-Demonstration aus:

1 Drücken Sie die Taste SEL (Auswahl), und halten Sie sie länger als 2 Sekunden gedrückt, bis eines der PSM-Elemente im Display angezeigt wird. (PSM: siehe Seite 23 und 24).

2 Wählen Sie „DEMO“, sofern nicht bereits im Display angezeigt.

DEMO RCK CLASSIC FMI USER JAZ2

3 Wählen Sie „DEMO OFF“ aus.

DEMO OFF ↔ DEMO ON DEMO OFF 80 BOX CLASSIC FMI USER JAZZ

4 Bestätigen Sie die Einstellung.

Zum Aktivieren der Display-Demonstration wiederholen Sie das gleiche Verfahren und wählen „DEMO ON“ in Schritt 3.

JVC 40 50 60 70 80 90 100 110 120 130 140 150 160 170 180 190 200 210 220 230 240 250 260 270 280 290 300 310 320 330 340 350 360 370 380 390 400 410 420 430 440 450 460 470 480 490 500 510 520 530 540 550 560 570 580 590 600 610 620 630 640 650 660 670 680 690 700

Stellen der Uhr

Die Uhr kann so eingestellt werden, daß entweder das 24-Stunden- oder das 12-Stunden-System angezeigt wird.

1 Drücken Sie die Taste SEL (Auswahl), und halten Sie sie länger als 2 Sekunden gedrückt, bis eines der PSM-Elemente im Display angezeigt wird. (PSM: siehe Seite 23 und 24).

2 Stellen Sie die Stunden ein.

1 Wählen Sie „CLOCK H“ (Stunden), sofern nicht bereits im Display angezeigt.
2 Stellen Sie die Stunden ein.

1

2

3 Stellen Sie die Minuten ein.

① Wählen Sie „CLOCK M“ (Minuten).
2 Stellen Sie die Minuten ein.

1

2

SEL

4 Stellen Sie das Uhrzeitsystem ein.

1 Wählen Sie „24H/12H“.
2 Wählen Sie „24H“ oder „12H“.

1

2

SEL

5 Bestätigen Sie die Einstellung.

So zeigen Sie die aktuelle Uhrzeit an oder ändern die Anzeigebetriebsart

Drücken Sie die Taste DISP (Display) wiederholt. Wenn Sie diese Taste merhrfach hintereinander drücken, ändert sich die Anzeigebetriebsart wie folgt:

- Bei AM-Betrieb oder bei UKW-Sendern ohne RDS:

Frequenz ←→ Uhrzeit

- Beim Empfang von UKW RDS-Sendern:

- Beim CD-Betrieb:

←→ UhrzeitVerstrichene Spi

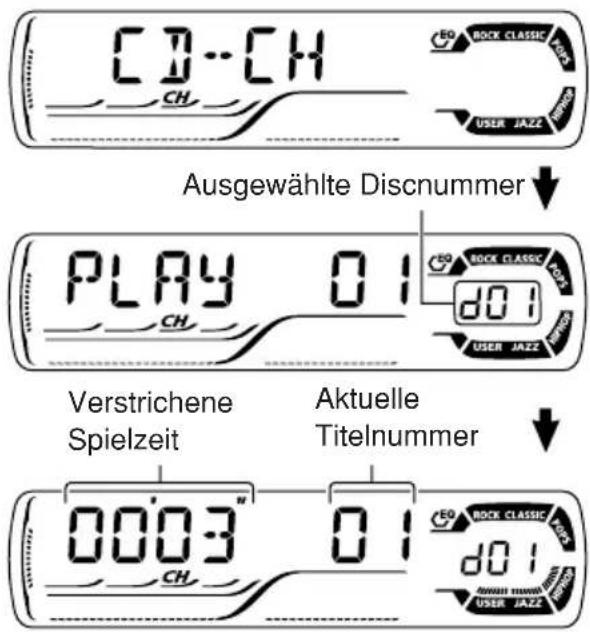

- Beim CD-Wechslerbetrieb:

- Beim Betrieb externer Komponenten:

LINE IN ←→ Uhrzeit

- Bei ausgeschalteter Stromversorgung:

Die Stromversorgung wird eingeschaltet, und die Uhrzeit wird 5 Sekunden lang angezeigt. Anschließend wird die Stromversorgung ausgeschaltet.

JVC TP FTT DAR FMAM CD+CK CD 8 M3 8 GSM 10 11 NPT 12 RWD MOSC DEAP 7 2 3 4 5 6 VH0 HVA

Radiohören

Um einen Sender einzustellen, können Sie entweder den automatischen Suchlauf verwenden, oder Sie können den Sender manuell einstellen.

Automatisches Suchen eines Senders: Automatischer Suchlauf

1 Wählen Sie den Wellenbereich (FM1 – 3, AM).

Wenn Sie diese Taste mehrfach hintereinander drücken, ändert sich der Wellenbereich wie folgt:

Das gewählte Frequenzband wird angezeigt.

00:3 ST E0 ROCK CLASSIC FMI USER JAZZ

Leuchtet auf, wenn eine UKW-Stereosendung mit ausreichender Signalstärke empfangen wird.

Hinweis:

Dieser Receiver verfügt über drei UKW-Frequenzbänder (FM1, FM2, FM3). Sie können ein beliebiges Frequenzband wählen, um sich eine UKW-Sendung anzuhören.

2 Beginnen Sie mit der Suche nach einem Sender.

Suchen von Sendern mit höherer Frequenz

Suchen von Sendern mit niedrigerer Frequenz

Wenn ein Sender empfangen wird, stoppt die Suche.

Zum Anhalten der Suche bevor ein Sender empfangen wird, die gleiche Taste, die Sie für die Suche gedrückt haben, nochmals drücken.

Manuelles Suchen eines Senders: Manueller Suchlauf

1 Wählen Sie den Wellenbereich (FM1 – 3, AM).

Wenn Sie diese Taste mehrfach hintereinander drücken, ändert sich der Wellenbereich wie folgt:

Hinweis:

Dieser Receiver verfügt über drei UKW-Frequenzbänder (FM1, FM2, FM3). Sie können ein beliebiges Frequenzband wählen, um sich eine UKW-Sendung anzuhören.

2 Drücken Sie die Taste ▶▶| ∧ oder √ |◀◀, und halten Sie sie gedrückt, bis „M“ (manuell) im Display zu blinken beginnt.

92.5 M DOCK CLASSIC FMI USER JAZZ

3 Stellen Sie den gewünschten Sender ein, während „M“ (manuell) blinkt.

Um Sender einzustellen, die auf höheren Frequenzen senden

Um Sender einzustellen, die auf niedrigeren Frequenzen senden

• Wenn Sie die Taste loslassen, wird der manuelle Modus automatisch nach 5 Sekunden deaktiviert.
• Wenn Sie die Taste gedrückt halten, ändert sich die Frequenz (in 50 kHz Intervallen bei UKW- und 9 kHz Intervallen bei MW/LW), bis Sie die Taste freigeben.

Schlechter Empfang einer UKW-Stereosendung

1 Die Taste MODE drücken, um bei laufender UKW-Stereosendung in den Funktionsbetrieb zu gelangen.

2 Drücken Sie die Taste MO (Monophon), während „MODE“ noch im Display blinkt, so daß „MONO“ im Display erscheint. Bei jedem Druck auf die Taste wird der Mono-Modus zwischen ein und aus umgeschaltet.

MONO MO FMI RICH CLASSE MUSIC HENDER USER JAZZ

Anzeige MO (Monophon)

Wenn die Anzeige MO im Display leuchtet, erfolgt die Wiedergabe Monophon. Allerdings verbessert sich dadurch der Empfang.

Speichern der Sender

Sie können Rundfunksender auf zwei Arten abspeichern.

• Automatisches Vorabstimmen der UKW-Sender: SSM (Sequentialspeicher für starke Sender)
• Manuelles Vorabstimmen für UKW- und MW-/LW-Sender

Automatische UKW-Vorabstimmung: SSM

Sie können 6 lokale UKW-Sender pro UKW-Wellenbereich (FM1, FM2 und FM3) vorabstimmen.

1 Die gewünschte UKW-Wellenbereichzahl (FM1 – 3), in der UKW-Sender gespeichert werden sollen, wählen.

Wenn Sie diese Taste mehrfach hintereinander drücken, ändert sich der Wellenbereich wie folgt:

2 Drücken Sie die Taste MODE, um in den Funktionsbetrieb zu gelangen.

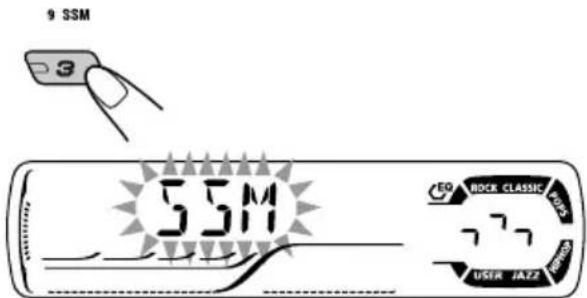

3 Halten Sie SSM etwa 2 Sekunden lang gedrückt.

9 SSM SSM EO ROCK CLASSIC RADIO 777 USER JAZZ

„SSM“ blinkt, und verschwindet wenn die automatische Voreinstellung ausgeführt ist.

Die lokalen UKW-Sender mit den stärksten Signalen werden gesucht und automatisch in der Empfangsbereichszahl (FM1, FM2 oder FM3), die Sie gewählt haben, gespeichert. Diese vorabgestimmten Sender werden auf den Zifferntasten abgespeichert—Nr.1 (niedrigste Frequenz) bis Nr.6 (höchste Frequenz). Wenn die automatische Vorabstimmung abgeschlossen ist, wird der Sender der Ziffertaste 1 automatisch angewählt.

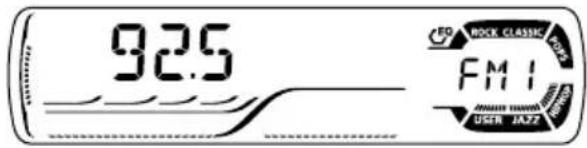

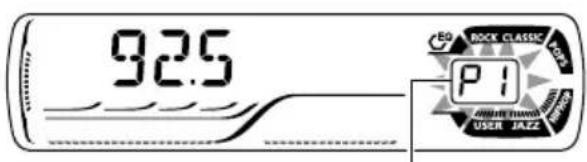

Manuelles Vorabstimmen

Sie können bis zu 6 Sender pro Wellenbereich (FM1, FM2, FM3 und AM) von Hand vorabstimmen.

Beispiel: Speichern des UKW-Senders 92,5 MHz auf der Speichertaste 1 des FM1-Wellenbereichs.

1 Die gewünschte Wellenbereichzahl (FM1 – 3, AM), in der Sender gespeichert werden sollen, wählen (in diesem Beispiel FM1).

Wenn Sie diese Taste mehrfach hintereinander drücken, ändert sich der Wellenbereich wie folgt:

2 Auf den Sender (in diesem Beispiel 92,5 MHz) abstimmen.

Um Sender einzustellen, die auf höheren Frequenzen senden

Um Sender einzustellen, die auf niedrigeren Frequenzen senden

92.5 OFF ROCK CLASSIC FMI USSR JAZZ

3 Drücken Sie die Ziffertaste (in diesem Beispiel 1), und halten Sie sie länger als 2 Sekunden gedrückt.

92.5 P1 RICH CLASSIC WORKER JAZZ

Die Festsendernummer blinkt eine Zeit lang.

4 Das obige Verfahren zum Speichern der anderen Sender auf andere Zifferntasten wiederholen.

Hinweise:

• Ein vorheriger vorabgestimmter Sender wird gelöscht, wenn ein neuer Sender auf der gleichen Speichertaste abgespeichert wird.
• Vorabgestimmte Sender werden gelöscht, wenn die Stromversorgung des Speicherstromkreises unterbrochen wird (z.B. beim Wechseln der Batterie). In diesem Fall die Sender nochmals vorabstimmen.

Anwahl eines vorabgestimmten Senders

Sie können einfach einen vorabgestimmten Sender aufrufen. Bedenken Sie, daß Sie zuerst Sender speichern müssen. Wenn Sie das noch nicht getan haben, siehe „Speichern der Sender“ auf Seiten 9 und 10.

1 Wählen Sie den Wellenbereich (FM1 – 3, AM).

Wenn Sie diese Taste mehrfach hintereinander drücken, ändert sich der Wellenbereich wie folgt:

2 Die gewünschte Ziffer (1 – 6) für den vorabgestimmten Sender wählen.

EQ 7 8 MO 9 SSM 10 11 RPT 12 RND 1 2 3 4 5 6

Betriebsmöglichkeiten mit der Funktion RDS

Das Radiodatensystem (RDS) ermöglicht es UKW-Sendern, zusammen mit den regulären Sendesignalen ein zusätzliches Signal zu übertragen. Beispielsweise können Sender ihren Sendernamen sowie Informationen über die aktuelle Sendung übermitteln, wie z. B. Sport oder Musik usw. Eine weitere Eigenschaft des RDS-Systems heißt „Enhanced Other Networks“. Wenn Sie die Enhanced Other Networks-Daten verwenden, die von einem Sender übertragen werden, können Sie einen anderen Sender eines anderen Netzes einstellen, der Ihr Lieblingsprogramm oder Verkehrsnachrichten überträgt, während Sie eine andere Sendung hören oder eine andere Signalquelle wiedergeben, wie beispielsweise eine CD.

Wenn das Gerät RDS-Daten empfängt, sind folgende Funktionen möglich:

• Automatisches Verfolgen derselben Sendung (Empfang mit Sendernetzerfassung)
• Es kann auf Bereitschaftsempfang von Verkehrsnachrichten (TA: Verkehrsnachrichten) oder Ihrer Lieblingssendung geschaltet werden
• Ein Sendungstyp (PTY: Sendungstyp) kann gesucht werden
• Sendungssuchlauf
• Einige weitere Funktionen sind möglich

Automatisches Verfolgen derselben Sendung (Empfang mit Sendernetzerfassung)

Wenn Sie in einem Bereich fahren, in dem der UKW-Empfang schlecht ist, stellt der Tuner, der in dieses Gerät integriert ist, automatisch einen anderen RDS-Sender ein, der dieselbe Sendung mit stärkeren Signalen ausstrahlt. So können Sie dieselbe Sendung auf der gesamten Fahrtstrecke mit bestem Empfang hören. (Siehe Abbildung auf Seite 17). Es werden zwei Arten von RDS-Daten verwendet, damit der Empfang mit Sendernetzerfassung richtig funktioniert —PI (Sendungskenndaten) und AF (Alternativfrequenzdaten). Wenn diese Daten vom eingestellten RDS- Sender nicht richtig empfangen werden, ist ein Empfang mit Sendernetzerfassung nicht möglich.

Wenn Sie den Empfang mit Sendernetzerfassung verwenden wollen

Sie können die verschiedenen Modi des Alternativfrequenzempfangs auswählen, um weiterhin dasselbe Programm unter besten Empfangsbedingungen zu hören. Werkseitig ist die Einstellung „AF“ aktiviert.

• AF: Die Sendernetzerfassung ist bei aktivierter Regionalisierung „ausgeschaltet“.
  Wenn die Eingangssignale des zur Zeit eingestellten Senders zu schwach werden, wechselt bei dieser Einstellung das Gerät innerhalb desselben Netzes von diesem Sender zu einem anderen. (In dieser Betriebsart kann die Sendung von der aktuell empfangenen Sendung abweichen).
  Die Anzeige AF schaltet sich ein, nicht jedoch die Anzeige REG.

• AF REG: Die Sendernetzerfassung ist bei aktivierter Regionalisierung „eingeschaltet“.
  Wenn die Eingangssignale des zur Zeit eingestellten Senders zu schwach werden, wechselt bei dieser Einstellung das Gerät innerhalb desselben Netzes von diesem Sender zu einem anderen, der dasselbe Programm ausstrahlt. Sowohl die Anzeige AF als auch die Anzeige REG schalten sich ein.

• OFF: Die Sendernetzerfassung ist deaktiviert.

Weder die Anzeige AF noch die Anzeige REG schaltet sich ein.

92.5 AF REG RICK CLASSIC FM1 USER JAZZ

AF- und REG-Anzeigen

Hinweis:

Wenn ein DAB-Tuner angeschlossen ist und der Empfang von Alternativfrequenzen (für DAB-Dienste) aktiviert ist, wird der Empfang mit Sendernetzverfassung („AF“) ebenfalls automatisch aktiviert. Andererseits kann der Empfang mit Sendernetzverfassung nicht deaktiviert werden, ohne den Empfang von Alternativfrequenzen zu deaktivieren. (Siehe Seite 35).

FORTSETZUNG AUF DER NÄCHSTEN SEITE

1 Drücken Sie die Taste SEL (Auswahl), und halten Sie sie länger als 2 Sekunden gedrückt, bis eines der PSM-Elemente im Display angezeigt wird. (PSM: siehe Seite 23 und 24).

2 Wählen Sie „AF-REG“ (Alternativfrequenz-/Regionalempfang), sofern nicht bereits im Display angezeigt.

3 Wählen Sie den gewünschten Modus—, AF“, AF REG“ oder „OFF“.

SEL

4 Bestätigen Sie die Einstellung.

Verwenden des TA-Standby-Empfangs

Mit Hilfe des TA-Standby-Empfangs können Sie das Gerät vorübergehend von der aktuellen Signalquelle (anderer UKW-Sender, CD oder sonstige angeschlossene Komponente) auf Verkehrsnachrichten (TA) umschalten.

- Der TA-Standby-Empfang funktioniert nicht, wenn Sie einen MW-/LW-Sender empfangen.

Drücken Sie die Taste TP PTY, um den TA-Standby-Empfang zu aktivieren.

■Wenn UKW als aktuelle Signalquelle ausgewählt ist, leuchtet die Anzeige TP entweder kontinuierlich oder blinkt.

- Wenn die Anzeige TP leuchtet, ist der TA-Standby-Empfang aktiviert. Wenn ein Sender eine Verkehrsdurchsage überträgt, wird „TRAFFIC“ im Display angezeigt, und das Gerät stellt den Sender automatisch ein. Die Lautstärke wird auf den voreingestellten TA-Lautstärkepegel eingestellt (siehe Seite 16), und die Verkehrsdurchsage wird wiedergegeben. - Wenn die Anzeige TP blinkt, ist der TA-Standby-Empfang noch nicht aktiviert, da der empfangene Sender keine Signale überträgt, die für den TA-Standby-Empfang verwendet werden. Um den TA-Standby-Empfang zu aktivieren, müssen Sie einen anderen Sender einstellen, der diese Signale überträgt. Drücken Sie die Taste ▶▶▶▲ oder ▼◀◀ um einen solchen Sender zu suchen. Wenn ein Sender eingestellt ist, der diese Signale bereitstellt, blinkt die Anzeige TP nicht mehr, sondern leuchtet kontinuierlich. Jetzt ist der TA-Standby-Empfang aktiviert.

■Wenn zur Zeit eine andere Signalquelle als UKW ausgewählt ist, leuchtet die Anzeige TP. Wenn ein Sender eine Verkehrsdurchsage überträgt, wird „TRAFFIC“ im Display angezeigt, und das Gerät wechselt automatisch die Signalquelle und stellt den Sender ein.

Wenn Sie den TA-Standby-Empfangs deaktivieren möchten, drücken Sie die Taste TP PTY erneut. Die Anzeige TP erlischt.

Verwenden des PTY-Standby-Empfang

Mit Hilfe des PTY-Standby-Empfangs können Sie das Gerät vorübergehend von der aktuellen Signalquelle (anderer UKW-Sender, CD oder sonstige angeschlossene Komponente) auf Ihre Lieblingssendung (PTY: Sendungstyp) umschalten.

- Der PTY-Standby-Empfang funktioniert nicht, wenn Sie einen MW-/LW-Sender empfangen.

Sie können Ihr Lieblingsprogramm für den PTY-Standby-Empfang auswählen.

Werkseitig ist der PTY-Standby-Empfang deaktiviert. („OFF“ ist für den PTY-Standby-Empfang ausgewählt).

1 Drücken Sie die Taste SEL (Auswahl), und halten Sie sie länger als 2 Sekunden gedrückt, bis eines der PSM-Elemente im Display angezeigt wird. (PSM: siehe Seite 23 und 24).

2 Wählen Sie „PTY-STBY“ (PTY-Bereitschaft), sofern nicht bereits im Display angezeigt.

3 Wählen Sie einen der neunundzwanzig PTY-Codes. (Siehe Seite 17).

SEL

Der gewählte Codename wird im Display angezeigt und im Speicher gesichert.

4 Bestätigen Sie die Einstellung.

■Wenn UKW als aktuelle Signalquelle ausgewählt ist, leuchtet die Anzeige PTY entweder kontinuierlich oder blinkt.

- Wenn die Anzeige PTY leuchtet, ist der PTY-Standby-Empfang aktiviert. Wenn ein Sender das ausgewählte PTY-Programm überträgt, stellt das Gerät den Sender automatisch ein.

- Wenn die Anzeige PTY blinkt, ist der PTY-Standby-Empfang noch nicht aktiviert, da der empfangene Sender keine Signale überträgt, die für den PTY-Standby-Empfang verwendet werden.

Um den PTY-Standby-Empfang zu aktivieren, müssen Sie einen anderen Sender einstellen, der diese Signale überträgt. Drücken Sie die Taste ▶▶1 ▲ oder ▼◀ um einen solchen Sender zu suchen.

Wenn ein Sender eingestellt ist, der diese Signale bereitstellt, blinkt die Anzeige PTY nicht mehr, sondern leuchtet kontinuierlich. Jetzt ist der PTY-Standby-Empfang aktiviert.

■Wenn zur Zeit eine andere Signalquelle als UKW ausgewählt ist, leuchtet die Anzeige PTY.

Wenn ein Sender das ausgewählte PTY-Programm überträgt, wechselt das Gerät automatisch die Signalquelle und stellt den Sender ein.

Wenn Sie den PTY-Standby-Empfang deaktivieren möchten, wählen Sie in der linken Spalte in Schritt „OFF“ der Verfahrensbeschreibung die Einstellung 3 aus. Die Anzeige PTY erlischt.

Suchen Ihrer Lieblingssendung

Sie können einen beliebigen PTY-Code suchen. Darüber hinaus können Sie unter den Zifferntasten 6 Lieblingsprogrammtypen speichern.

Bei Auslieferung ab Werk sind die folgenden 6 Sendungstypen unter den Ziffertasten (1 bis 6) gespeichert.

Weiter unten finden Sie Informationen, wie Sie Ihre Lieblingssendungstypen speichern können.

Hinweise zu Suche Ihres Lieblingssendung finden Sie auf Seite 15.

1	2	3
POP M	ROCK M EASY M
4	5	6
CLASSICS	AFFAIRS	VARIED

So speichern Sie Ihre Lieblingssendungstypen

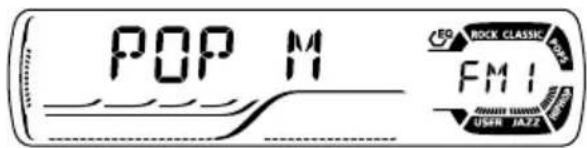

1 Drücken Sie die Taste TP PTY, und halten Sie sie länger als 2 Sekunden gedrückt, während Sie einen UKW-Sender hören.

POP M EQQ ROCK CLASSIC FM1 USER JAZ2

Der zuletzt gewählte PTY-Code wird angezeigt.

2 Wählen Sie einen der neunundzwanzig PTY-Codes. (Siehe Seite 17).

SEL

Der gewählte Codename wird im Display angezeigt.

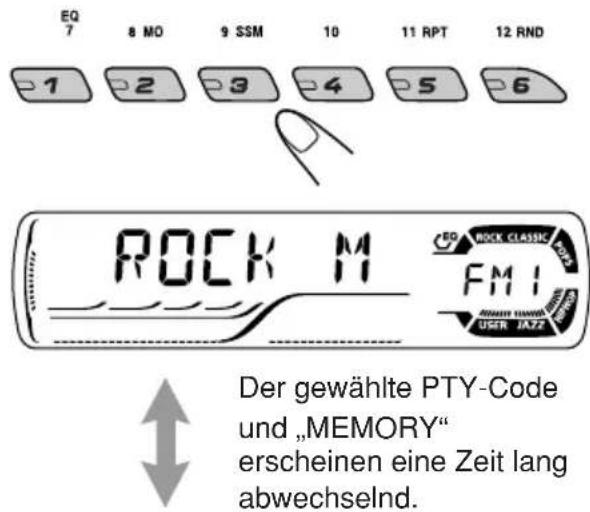

3 Halten Sie die Zifferntaste länger als 2 Sekunden gedrückt, um den gewählten PTY-Code unter der gewünschten Festsendernummer zu speichern.

EQ 7 8 MO 9 SSM 10 11 RPT 12 RND 1 2 3 4 5 6 ROCK M FM I DER gewählte PTY-Code und „MEMORY“ erscheinen eine Zeit lang abwechselnd.

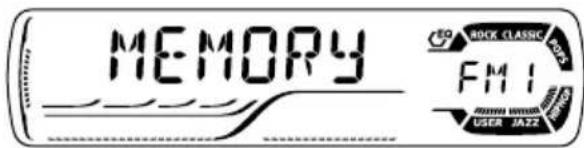

MEMORY MOCK CLASSIC FMI USER JAZ2

4 Drücken Sie die Taste TP PTY, und halten Sie sie länger als 2 Sekunden gedrückt, um diesen Modus zu verlassen.

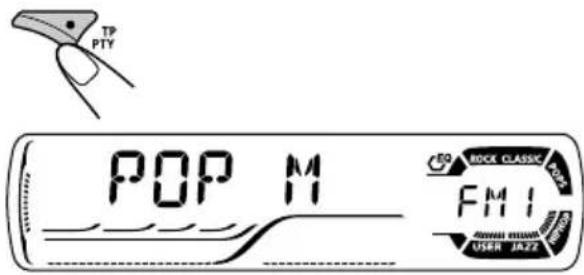

So suchen Sie Ihren Lieblingssendungstyp

1 Drücken Sie die Taste TP PTY, und halten Sie sie länger als 2 Sekunden gedrückt, während Sie einen UKW-Sender hören.

TP PTY POP M GEO ROCK CLASSIC FMI USER JAZZ

Der zuletzt gewählte PTY-Code wird angezeigt.

2 Auswählen eines Ihrer Lieblingsprogrammtypen

EQ 7 8 MO 9 SSM 10 11 RPT 12 RND 1 2 3 4 5 6

oder

Auswählen eines der neunundzwanzig PTY-Codes

SEL ROCK M FMI ROCK CLASSIC USER 1922

Beispiel: Wenn Sie „ROCK M“ auswählen

3 Drücken Sie die Taste ▶▶| ∧ oder √ |◀◀, um die PTY-Suche nach Ihrem Lieblingsprogramm zu starten.

SEARCH ROCK CLASSIC JAZZ USER JAZZ

• Wenn ein Sender eine Sendung mit dem PTY-Code ausstrahlt, den Sie gewählt haben, wird dieser Sender eingestellt.
• Wenn kein Sender eine Sendung mit dem PTY-Code ausstrahlt, den Sie gewählt haben, wird der aktuell eingestellte Sender weiterhin wiedergegeben.

Hinweis:

In einigen Gebieten funktioniert die PTY-Suche möglicherweise nicht richtig.

Weitere praktische RDS-Funktionen und -Einstellungsmöglichkeiten

Automatische Auswahl des Senders bei Verwenden der Ziffertasten

Wenn Sie die Ziffertaste drücken, wird normalerweise der unter dieser Taste gespeicherte Sender eingestellt.

Wenn es sich bei diesem gespeicherten Sender um einen RDS-Sender handelt, geschieht jedoch etwas anderes. Sollten die Signale des gespeicherten Senders für einen guten Empfang nicht ausreichen, sucht das Gerät mit Hilfe der AF-Daten einen anderen Sender, der dieselbe Sendung wie der ursprünglich ausgewählte Sender ausstrahlt. (Sendungssuchlauf)

- Es dauert eine gewisse Zeit, bis das Gerät einen anderen Sender mit Hilfe des Sendersuchlaufs eingestellt hat.

Führen Sie das nachstehend beschriebene Verfahren durch, um den Sendungssuchlauf zu aktivieren.

- Weitere Informationen finden Sie unter „Ändern der allgemeinen Einstellungen (PSM)“ auf Seite 23.

1 Drücken Sie die Taste SEL (Auswahl), und halten Sie sie länger als 2 Sekunden gedrückt, bis eines der PSM-Elemente im Display angezeigt wird.

2 Drücken Sie die Taste ▶▶▶ I ▲ oder ▼◀◀ um die Funktion „P(Sendung)-SEARCH“ auszuwählen.

3 Drehen Sie den Steuerregler im Uhrzeigersinn, um „ON“ zu wählen. Der Sendungssuchlauf ist jetzt aktiviert.

4 Drücken Sie die Taste SEL (Auswahl), um die Einstellung abzuschließen.

Um den Sendungssuchlauf zu deaktivieren, wiederholen Sie dasselbe Verfahren, und wählen Sie in Schritt „OFF“ die Einstellung 3 aus, indem Sie den Steuerregler entgegen dem Uhrzeigersinn drehen.

Einstellen des Lautstärkepegels für Verkehrsnachrichten

Sie können den Lautstärkepegel für den Bereitschaftsempfang von Verkehrsnachrichten speichern. Wenn Verkehrsnachrichten gesendet werden, werden sie automatisch in der gespeicherten Lautstärke wiedergegeben.

- Weitere Informationen finden Sie unter „Ändern der allgemeinen Einstellungen (PSM)“ auf Seite 23.

1 Drücken Sie die Taste SEL (Auswahl), und halten Sie sie länger als 2 Sekunden gedrückt, bis eines der PSM-Elemente im Display angezeigt wird.
2 Drücken Sie die Taste ▶▶▶ | ▲ oder ▼ |◀◀ um die Funktion „TA VOL“ (Lautstärke) auszuwählen.
3 Drehen Sie den Steuerregler, um die gewünschte Lautstärke einzustellen. Sie können die Einstellung von „VOL 00“ bis „VOL 30“ oder „VOL 50“ vornehmen (je nach Verstärker-Verstärkungsgradeinstellung: siehe Seite 25).
4 Drücken Sie die Taste SEL (Auswahl), um die Einstellung abzuschließen.

Automatische Uhreinstellung

Bei Auslieferung ab Werk ist die Uhr, die in dieses Gerät integriert ist, so eingestellt, daß sie die Uhrzeit automatisch unter Verwendung der im RDS-Signal enthaltenen Uhrzeitdaten CT (Uhrzeit) korrigiert.

Wenn Sie die automatische Uhreinstellung nicht wünschen, befolgen Sie das nachstehende Verfahren.

- Weitere Informationen finden Sie unter „Ändern der allgemeinen Einstellungen (PSM)“ auf Seite 23.

1 Drücken Sie die Taste SEL (Auswahl), und halten Sie sie länger als 2 Sekunden gedrückt, bis eines der PSM-Elemente im Display angezeigt wird.
2 Drücken Sie die Taste ▶▶| ∧ oder √ |◀◀ um die Funktion „AUTO ADJ“ (Einstellung) auszuwählen.
3 Drehen Sie den Steuerregler entgegen dem Uhrzeigersinn, um „OFF“ zu wählen. Die automatische Uhreinstellung ist jetzt deaktiviert.
4 Drücken Sie die Taste SEL (Auswahl), um die Einstellung abzuschließen.

Wenn Sie die Uhreinstellung erneut aktivieren möchten, wiederholen Sie dasselbe Verfahren, und wählen Sie in Schritt „ON“ die Einstellung 3 aus, indem Sie den Steuerregler im Uhrzeigersinn drehen.

Hinweis:

Derselbe Sender muß mindestens 2 Minuten lang eingestellt bleiben, nachdem „AUTO ADJ“ auf „ON“ gesetzt wurde. Anderenfalls kann die Uhrzeit nicht eingestellt werden. (Das Gerät benötigt etwa 2 Minuten, um die CT-Daten im RDS-Signal zu erfassen).

PTY-Codes

NEWS: Nachrichten

AFFAIRS: Nachrichtenmagazin/Aktuelle Themen

INFO: Ratgeber aller Art

SPORT: Sport

EDUCATE: Bildungsprogramme

DRAMA: Hörspiel

CULTURE: Kulturereignisse (regional/überregional)

SCIENCE: Wissenschaft und Technik

VARIED: Gemischte Programme (Komödien, Feiern usw.)

POP M: Popmusik

ROCK M: Rockmusik

EASY M: Leichte Unterhaltungsmusik

LIGHT M: Leichte Musik

CLASSICS: Klassische Musik

OTHER M: Sonstige Musik

WEATHER: Wettermeldungen

FINANCE: Finanz-Themen, Wirtschaftsmeldungen usw.

CHILDREN: Kindersendungen

SOCIAL: Soziale Themen

RELIGION: Sendungen mit religiösen, philosophischen Themen, Gottesdienste usw.

PHONE IN: Hörermeinungen (Telefonumfragen, Befragungen usw.)

TRAVEL: Reisemagazine, Reiseberichte, Reiseangebote usw.

LEISURE: Sendungen für Freizeitgestaltung und Hobbies (Garten, Kochen, Angeln usw.)

JAZZ: Jazzmusik

COUNTRY: Countrymusik

NATION M: Unterhaltungsprogramme in einer Fremdsprache

OLDIES: Schlageroldies

FOLK M: Volksmusik

DOCUMENT: Dokumentationen und Themenmagazine

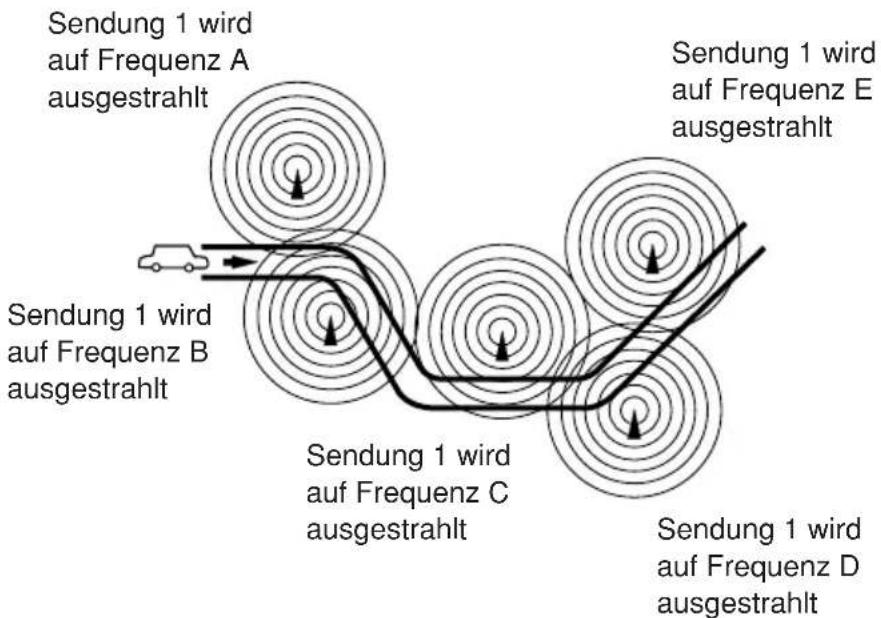

Dieselbe Sendung kann auf verschiedenen Frequenzen empfangen werden.


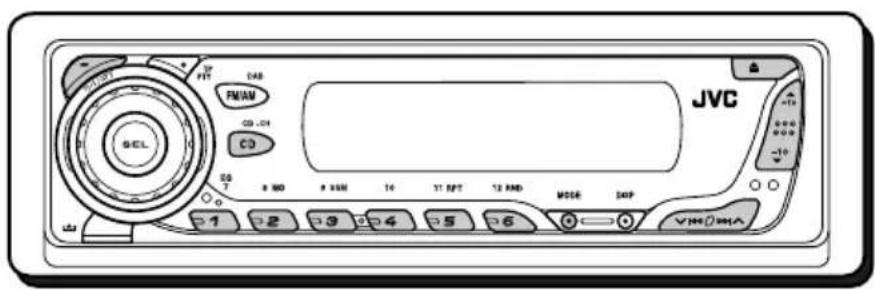

JVC GEL 37 F11 048 FM1AM CD-04 CD 8 MDD 8 MDD 16 37 SPT 12 RMD MOSR SOP +15 +10 +10 +10 +10 +10 +10 +10 +10 +10 +10 +10 +10 +10 +10 +10 +10 +10 +10 +10 +10 +10 +10 +10 +10 +10 +15 +15 +15 +15 +15 +15 +15 +15 +15 +15 +15 +15 +15 +15 +15 +15 +15 +15 +15 +15 +15 +15 +15 +15 +15 +10

Wiedergabe einer CD

1 Öffnen Sie das Bedienfeld.

Hinweis zum Ein-Tastendruck-Betrieb:

Befindet sich bereits eine CD im Ladeschlitz, wird durch Drücken von CD CD-CH das Gerät eingeschaltet und das Abspielen beginnt automatisch.

2 Schieben Sie eine CD in den Ladeschlitz ein.

Das Anlage schaltet sich ein, zieht die CD ein und beginnt automatisch mit der Wiedergabe.

3 Schließen Sie das Bedienfeld von Hand.

Alle Titel werden wiederholt wiedergegeben, bis Sie die Wiedergabe beenden.

Das Display ändert sich wie folgt:

Aktuelle Anzeige für die Signalquelle PLAY CD Anzeige CD CD ROCK CLASSIC USER JAZZ

Gesamtspielzeit der eingelegten CD 7:34:0" 17 Gesamttitelzahl der eingelegten CD Verstrichene Spielzeit Aktuelle Titelnummer 00:03" 01 CD RICHENZER RICHENZER RICHENZER RICHENZER RICHENZER RICHENZER RICHENZER RICHENZER

Hinweise:

• Wenn Sie eine CD verkehrt herum einlegen, wird die CD automatisch ausgeworfen (wenn das Bedienfeld geöffnet ist).
  Wenn das Bedienfeld geschlossen wird, schaltet die Quelle auf die vorher gewählte Quelle um. „PLEASE“ und „EJECT“ erscheinen abwechselnd im Display.
• Sie können CD nicht als Signalquelle auswählen, wenn sich keine CD im Ladeschlitz befindet. Auf dem Display wird „NO DISC“ angezeigt.

Zum Beenden des Abspielens und Auswerfen der CD

Drücken Sie die Taste ▲.

Die CD-Wiedergabe wird gestoppt und der Bedienfeld klappt nach unten. Die CD wird automatisch aus dem Ladeschlitz ausgeworfen. Als Signalquelle wird die zuvor eingestellte Signalquelle ausgewählt.

• Die CD-Wiedergabe wird auch angehalten (ohne daß die CD ausgeworfen wird), wenn die Signalquelle gewechselt wird.
Wenn Sie das nächste Mal „CD“ als Signalquelle auswählen, wird die CD an derselben Stelle wiedergegeben, an der Sie die Wiedergabe gestoppt haben.

Hinweise:

• Wird die ausgeworfene CD nicht innerhalb von 15 Sekunden entnommen, wird die CD automatisch wieder in den Ladeschlitz eingefahren, um sie vor Staub zu schützen.
  (Die CD wird diesmal jedoch nicht abgespielt).

- Sie können die CD auswerfen lassen, indem Sie das Gerät ausschalten.

Aufsuchen eines Titel oder bestimmten Passage auf einer CD

Zum schnellen Vor- oder Rücklauf des Titels

Bei laufender CD die Taste ▶▶▶ I drücken und halten, um den Titel schnell vorzuspulen.

Bei laufender CD die Taste ▼ I◀◀ drücken und halten, um den Titel zurückzuspulen.

So springen Sie zu den nächsten oder vorherigen Titeln

Bei laufender CD die Taste ▶▶1 Kurz drücken, um zum Anfang des nächsten Titels zu springen.

Mit jedem Druck auf diese Taste wird zum Anfang der nächsten Titel gesprungen und diese wiedergegeben.

Bei laufender CD die Taste 🔍 kurz drücken, um zurück zum Anfang der aktuellen Titel zu springen.

Mit jedem Druck auf diese Taste wird zum Anfang der jeweils vorherigen Titel gesprungen und diese wiedergegeben.

Zum direkten Anwählen eines bestimmten Titels

Die Ziffertaste, die der Titelnummer entsprichts, drücken um sein Abspielen zu beginnen.

EQ 7 8 MO 9 SSM 10 11 RPT 12 RND 1 2 3 4 5 6

• So wählen Sie eine Titelnummer von 1 – 6 aus: Drücken Sie kurz auf 1 (7) – 6 (12).
• So wählen Sie eine Titelnummer von 7 – 12 aus:

Drücken und halten Sie 1 (7) – 6 (12) länger als eine Sekunde.

Zum schnellen Wechsel zu einem Titel (Tasten +10 und -10)

1 Drücken Sie während der Wiedergabe einer CD auf die Taste MODE, um auf Funktion-Modus zu schalten.

2 Die Taste +10 oder -10 drücken.

Um 10 Titel* vorwärts zum letzten Titel zu springen

Um 10 Titel* rückwärts zum ersten Titel zu springen

* Werden die Tasten +10 oder -10 zum ersten Mal gedrückt, wird zum nächsthöheren oder -niedrigeren Titel gewechselt, der eine durch 10 teilbare Titelnummer besitzt (z. B. 10., 20., 30.).

Jedes Mal, wenn Sie danach die Taste drücken, werden 10 Titel übersprungen (siehe „Verwendung der Tasten +10 und -10“ auf Seite 20).

- Nach dem letzten Titel wird der erste Titel ausgewählt, und umgekehrt.

FORTSETZUNG AUF DER NÄCHSTEN SEITE

Verwendung der Tasten +10 und -10

- Beispiel 1: Titel 6 wird wiedergegeben und Titel 32 soll ausgewählt werden


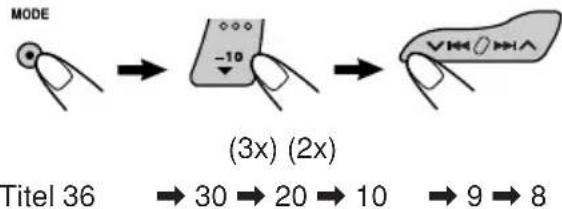

- Beispiel 2: Titel 36 wird wiedergegeben und Titel 8 soll ausgewählt werden

MODE (3x) (2x) Titel 36 → 30 → 20 → 10 → 9 → 8

Auswahl des CD-Wiedergabemodus

Zum Abspielen der Titel nach dem Zufallsprinzip (Zufällige Wiedergabe der Discs)

Sie können alle Titel der CD in zufälliger Reihenfolge wiedergeben.

1 Drücken Sie während der Wiedergabe einer CD auf die Taste MODE, um auf Funktion-Modus zu schalten.

2 Drücken Sie die Taste RND (Zufall), während „MODE“ noch im Display blinkt, so daß „DISC RND“ im Display erscheint. Wenn Sie diese Taste mehrfach hintereinander drücken, wird der Zufalls-Wiedergabemodus wechselweise ein- und ausgeschaltet.

DISC RND CD RND RND- und (Disc)-Anzeigen

Wenn der Zufallswiedergabemodus eingeschaltet wird, leuchtet RND- und Anzeigen auf dem Display auf. Es wird ein zufällig ausgewählter Titel wiedergegeben.

Zum wiederholten Abspielen der Titel (Titelwiederholung)

Sie können den aktuellen Titel wiederholt wiedergeben.

MODE 11 RPT

1 Drücken Sie während der Wiedergabe einer CD auf die Taste MODE, um auf Funktion-Modus zu schalten.

2 Drücken Sie die Taste RPT (Wiederholung), während „MODE“ noch im Display blinkt, so daß „TRK RPT“ im Display erscheint. Wenn Sie diese Taste mehrfach hintereinander drücken, wird die Titelwiederholungs-Modus wechselweise ein- und ausgeschaltet.

TRK RPT CD RPT Anzeige RPT

Wenn die Titelwiederholung eingeschaltet wird, leuchtet die RPT-Anzeige auf dem Display auf. Der aktuelle Titel wird wiederholt wiedergegeben.

Unterdrücken des CD-Auswurfs

Sie können den Auswurf einer CD blockieren und eine CD im Ladeschlitz verriegeln.

Halten Sie die Taste CD CD-CH, gedrückt und drücken Sie die Taste 0/1/ATT länger als 2 Sekunden.

„NO EJECT“ blinkt etwa 5 Sekunden lang im Display angezeigt. Die CD ist damit verriegelt und kann nicht ausgeworfen werden.

NO EJECT Rock CLASSIC Rock CD USER JAZZ

Wenn Sie die Verriegelung aufheben wollen Während Sie die Taste CD CD-CH gedrückt halten drücken und halten Sie die Taste 🕒/1/ATT länger als 2 Sekunden erneut gedrückt. „EJECT OK“ blinkt etwa 5 Sekunden lang im Display und die Verriegelung der CD wird aufgehoben.

Auswählen der vorprogrammierten Klangmodi (C-EQ: eigener Equalizer)

Sie können einen vorprogrammierten Klangmodus auswählen (C-EQ: eigener Equalizer), der für das wiederzugebende Musikgenre geeignet ist.

- Es besteht ein Zeitlimit für die Ausführung der folgenden Schritte. Wenn die Einstellung abgebrochen wird, bevor Sie sie fertiggestellt haben, beginnen Sie erneut mit Schritt 1.

1 Drücken Sie die Taste MODE, um in den Funktionsbetrieb zu gelangen.

2 Drücken Sie die Taste EQ (Equalizer) während „MODE“ im Display blinkt.

Sie können den aktuellen Klangmodus bestätigen.

3 Wählen Sie den gewünschten Klangmodus aus.

Bei jedem Drücken der Taste schalten die Klangmodi wie folgt um.

USER	ROCK
JAZZ	CLASSIC
HIP HOP	POPS

Das Anzeigemuster wechselt für jeden Klangmodus mit Ausnahme von „USER“.

ROCK 7.0 RICHEN STICKER RICHEN STICKER RICHEN STICKER RICHEN STICKER RICHEN STICKER RICHEN STICKER RICHEN STICKER RICHEN STICKER RICHEN STICKER RICHEN STICKER RICHEN STICKER RICHEN STICKER RICHEN STICKER RICHEN STICKER RICHEN STICKER USSACH ROLLAR RICHEN STICKER RICHEN STICKER RICHEN STICKER RICHEN STICKER RICHEN STICKER RICHEN STICKER RICHEN STICKER RICHEN STICKER RICHEN STICKER RICHEN STICKER RICHEN STICKER RICHEN STICKER RICHEN STICKER RICHEN STICKER NUTCH CHINCH RICHEN STICKER RICHEN STICKER RICHEN STICKER RICHEN STICKER RICHEN STICKER RICHEN STICKER RICHEN STICKER RICHEN STICKER RICHEN STICKER RICHEN STICKER RICHEN STICKER RICHEN STICKER RICHEN STICKER RICHEN STICKER SOUTH CHINCH RICHEN STICKER RICHEN STICKER RICHEN STICKER RICHEN STICKER RICHEN STICKER RICHEN STICKER RICHEN STICKER RICHEN STICKER RICHEN STICKER RICHEN STICKER RICHEN STICKER RICHEN STICKER RICHEN STICKER RICHEN STICUMBERG RICHEN STICUMBERG RICHEN STICUMBERG RICHEN STICUMBERG RICHEN STICUMBERG RICHEN STICUMBERG RICHEN STICUMBERG RICHEN STICUMBERG

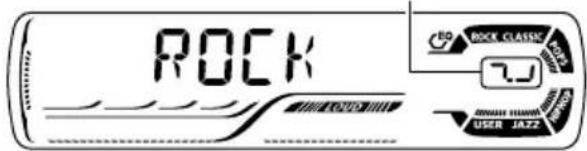

Beispiel: Die Einstellung „ROCK“ wird ausgewählt

Anzeige Verwendung Vorprogrammierte für Werte
USER (lineare 00 00 OFF Einstellung)
ROCK Rock- oder +03 +01 Disco-Musik		ON
CLASSIC Klassische +01 Musik		-02	OFF
POPS Leichte Musik +04		+01	OFF
HIP HOP Funk-oder Rap-Musik		+02	00	ON
JAZZ	Jazz-Musik	+02	+03	OFF

Hinweis:

Jede Klangmodus kann entsprechend angepaßt werden. Sobald Änderungen vorgenommen werden, werden diese automatisch für den aktuellen Klangmodus gespeichert. Sie siehe Seite 22 „Klang-Einstellschritte“.

Klang-Einstellschritte

Sie können das Klangbild wie gewünscht einstellen.

1 Die einzustellende Position wählen.

Wenn Sie diese Taste mehrfach hintereinander drücken, ändern sich die einstellbaren Funktionen wie folgt:

Anzeige Zutun: Bereich
BAS*1	Einstellen der -06Tiefen. |	(min.)+06 (max.)
TRE*1	Einstellen der -06Höhen. |	(min.)+06 (max.)
FAD*2	Einstellen des vorderen und R06 hinteren |Lautsprecherausgleichs.	(Nur hinten)F06 (Nur vorne)
BAL Einstellen des linken und rechten Lautsprecherausgleichs.		L06 (Nur links)R06 (Nur rechts)
LOUD*1	Tiefe und hohe Frequenzen werden betont, um bei niedrigem Laustärkegegel ein ausgeglicheneres Klangbild zu erzielen.	LOUD ON|LOUD OFF
VOL*3	Einstellen der 00 (min.)Lautstärke. |	30 oder50 (max.)*4

*1 Wenn Änderungen von Tiefen, Höhen oder Lautstärkekontur vorgenommen werden, werden diese Änderungen für den aktuellen Klangmodus (C-EQ) einschließlich „USER“ gespeichert.
*2 Wenn Sie eine Anlage mit zwei Lautsprechern verwenden, stellen Sie den Fader auf „00“.
*3 Normalerweise funktioniert der Steuerregler als Lautstärkeregelung. Zum Einstellen des Lautstärkepegels muß also nicht erst „VOL“ ausgewählt werden.
*4 Je nach Verstärker-Verstärkungsgradeinstellung. (Einzelheiten siehe Seite 25).

2 Lautstärkekontur einstellen.

SEL

Lautstärke erhöhen oder Lautstärkekontur einschalten

Lautstärke reduzieren oder Lautstärkekontur ausschalten

Das Anzeigemuster wechselt, während Sie Tiefen oder Höhen einstellen.

TRE +06 EO ROCK CLASSIC 1000 SOUND USER JAZZ

Beispiel 1: „TRE“ (Höhen) wird eingestellt

LOUD ON BOOT CLASSIC BOOT POWER USER JAZZ

Beispiel 2: Lautstärkekontur wird eingeschaltet

3 Wiederholen Sie die Schritte 1 und 2, um weitere Optionen zu ändern.

Sollen die Klangmodi auf die Werkseinstellungen zurückgesetzt werden, das gleiche Verfahren wiederholen und die voreingestellten Werte, die auf Seite 21 aufgeführt sind, erneut zuweisen.

Ändern der allgemeinen Einstellungen (PSM)

Sie können die Elemente in der unten aufgeführten Tabelle und auf Seite 24 mit Hilfe der PSM-Steuerung (allgemeine Einstellungen) ändern.

Grundverfahren

1 Drücken Sie die Taste SEL (Auswahl), und halten Sie sie länger als 2 Sekunden gedrückt, bis eines der PSM-Elemente im Display angezeigt wird. (Siehe unten und Seite 24).

2 Wählen Sie das PSM-Element, das Sie einstellen möchten.

3 Stellen Sie das gewählte PSM-Element ein.

SEL

4 Wiederholen Sie die Schritte 2 und 3, um gegebenenfalls weitere PSM-Einstellungen zu ändern.

5 Bestätigen Sie die Einstellung.

Präferenzeinstellungsmodus (PSM)-Elemente

- Schauen Sie auf den entsprechenden Seiten, die in der Tabelle angegeben sind, bzgl. näherer Informationen über den Betrieb aller PSM-Elemente nach.

Anzeige	Werte/Elemente, die Einstellung Siehe ausgewählt werden können ab Werk Seite
DEMO Display-Demonstration	DEMO OFF	DEMO ON	DEMO ON	6
CLOCK H Stundeneinstellung	0 — 23 (1 — 12)		0 (0:00)	7
CLOCK M Minuteneinstellung	00 — 59		00 (0:00)
24H/12H 24/12-Std. Einstellung	12H 24H		24H	7
AUTO ADJ Automatische Uhrzeiteinstellung	OFF ON		ON	16
AF-REG Alternativfrequenz-/Regionalempfang	AF AF REG OFF^*1		AF	11, 12

*1 Wird nur angezeigt, wenn „DAB AF“ auf „OFF“ gestellt ist.

Anzeige	Werte/Elemente, die ausgewählt werden können		Einstellung ab Werk	Siehe Seite
PTY-STBY PTY-Bereitschaft	OFF → 29 Programmsparten (siehe Seite 17)↑		OFF	13
TAVOL Verkehrsfunkmeldungs-Lautstärke	VOL 00 — VOL 30 oder 50*2		VOL 20	16
P-SEARCH Sendungssuchlauf	OFF ON		OFF	16
DAB AF*3 Alternativfrequenzsuche	AF OFF AF	ON	AF ON	35
DAB VOL*3 DAB-Lautstärkeanpassung	VOL -12 — VOL 12		VOL 00	35
LEVEL Pegelanzeige	OFF	ON	ON	25
DIMMER Dimmerfunktion	AUTO ↔ OFF↑→ ON ←↑		AUTO	25
TEL Telefonstummschaltung	OFF ↔ MUTING 1↑→ MUTING 2 ←↑		OFF	25
EXT IN*4 Externe Komponente	CHANGER LINE IN CHANGER			25
AMP GAIN Verstärker-Verstärkungsgradregelung	LOW PWR	HIGH PWR	HIGH PWR	25

*2 Je nach Verstärker-Verstärkungsgradeinstellung. (Einzelheiten siehe Seite 25).
*3 Wird nur bei angeschlossenem DAB-Tuner angezeigt.
*4 Wird nur dann angezeigt, wenn eine der folgenden Signalquellen ausgewählt ist—FM, AM und CD.

Zum Wählen der Pegelanzeige—LEVEL

Sie können die Pegelanzeige nach Wunsch aktivieren oder deaktivieren.

Werkseitig ist die Pegelanzeige aktiviert.

• ON: Zeigt die Audio-Pegelanzeige.
• OFF: Hebt die Audio-Pegelanzeige auf; die Klangmodusanzeige erscheint.

Wählen des Abblendmodus—DIMMER

Wenn Sie die Autoscheinwerfer einschalten, wird das Display automatisch abgeblendet (automatische Abblendung).

Werkseitig ist die automatische Abblendung aktiviert.

• AUTO: Die automatische Abblendung wird aktiviert.
• OFF: Die automatische Abblendung wird deaktiviert.
• ON: Das Display wird immer abgeblendet.

Hinweis:

Die automatische Abblendfunktion, mit der dieses Gerät ausgestattet ist, funktioniert möglicherweise bei einigen Fahrzeugen nicht korrekt, insbesondere bei solchen, die einen Abblendregler besitzen.

Ist dies der Fall, stellen Sie den Abblendmodus auf „ON“ oder „OFF“.

Wählen Sie die Telefonstummschaltung —TEL

Dieser Modus wird verwendet, wenn ein Funktelefon angeschlossen ist. Wählen Sie in Abhängigkeit vom verwendeten Telefonsystem entweder die Einstellung „MUTING 1“ oder „MUTING 2“.

Bei Versand ab Werk ist dieser Modus deaktiviert.

• MUTING 1: Wählen Sie diese Einstellung, wenn damit die Lautstärke des Gerät stummgeschaltet werden kann.
• MUTING 2: Wählen Sie diese Einstellung, wenn damit die Lautstärke des Gerät stummgeschaltet werden kann.
  • OFF: Die Telefonstummschaltung wird deaktiviert.

Zum Wählen der zu verwendenden externen Komponente—EXT IN

Sie können die externe Komponente an die Buchse für den CD-Wechsler auf der Geräterückseite mit Hilfe des Eingangsadapters KS-U57 (der nicht zum Lieferumfang gehört) anschließen.

Um die externe Komponente als Wiedergabesignalquelle für dieses Gerät verwenden zu können, müssen Sie auswählen, welche Komponente—CD-Wechsler oder externe Komponente—verwendet werden soll. Bei der Auslieferung ab Werk ist der CD-Wechsler als externe Komponente ausgewählt.

• CHANGER: Der CD-Wechsler wird verwendet.
  • LINE IN: Es wird eine andere externe Komponente als der CD-Wechsler verwendet.

Hinweis:

In der Einbau/Anschlußanleitung (separates Dokument) finden Sie Informationen, wie der Eingangsadapter KS-U57 und die externe Komponente angeschlossen werden.

Wählen der Verstärker- Verstärkungsgradregelung—AMP GAIN

Sie können den maximalen Lautstärkepegel dieses Geräts ändern. Wenn die Maximalleistung der Lautsprecher weniger als 50 W beträgt, wählen Sie „LOW PWR“ um Schäden an den Lautsprechern zu vermeiden.

Bei Versand ab Werk ist die Einstellung „HIGH PWR“ gewählt.

- LOW PWR: Sie können den Lautstärkepegel von „VOL 00“ bis „VOL 30“ einstellen.

Hinweis:

Wenn Sie die Einstellung von „HIGH PWR“ auf „LOW PWR“ umstellen, während Sie mit einem Lautstärkepegel von mehr als 30 hören, schatlet das Gerät automatisch den Lautstärkepegel auf „VOL 30“ um.

- HIGH PWR: Sie können den Lautstärkepegel von „VOL 00“ bis „VOL 50“ einstellen.

Abnehmen des Bedienfelds

Sie können das Bedienfeld abnehmen, wenn Sie das Fahrzeug verlassen.

Wenn Sie das Bedienfeld abnehmen oder wieder einsetzen, achten Sie darauf, daß Sie die Anschlüsse auf der Rückseite des Bedienfelds und am Schalttafelhalter nicht beschädigen.

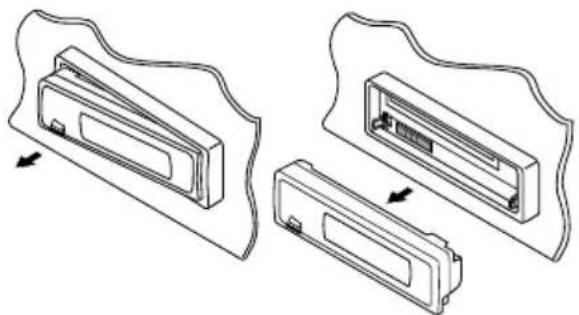

Abnehmen des Bedienfelds

Bevor Sie das Bedienfeld abnehmen, schalten Sie unbedingt die Stromversorgung aus.

1 Entriegeln Sie das Bedienfeld.

2 Das Bedienfeld anheben und abnehmen.

3 Legen Sie das abgenommene Bedienfeld in das mitgelieferte Etui.

Anbringen des Bedienfelds

1 Führen Sie die rechte Seite des Bedienfelds in die Aussparung an der Halterung des Bedienfelds ein.

2 Drücken Sie auf die linke Seite des Bedienfelds, um sie an der Halterung des Bedienfelds zu befestigen.

Hinweis zum Reinigen der Anschlüsse:

Wenn Sie das Bedienfeld häufig abnehmen, kann sich der Zustand der Anschlüsse verschlechtern. Um diese Möglichkeit zu minimieren, wischen Sie die Anschlüsse in regelmäßigen Abständen mit einem Wattestäbchen oder einem Tuch ab, die zuvor mit Alkohol angefeuchtet wurden. Achten Sie darauf, daß Sie die Anschlüsse nicht beschädigen.

Wir empfehlen Ihnen, den MP3-kompatiblen CD-Wechsler von JVC mit diesem Gerät zu verwenden.

Durch die Verwendung dieses CD-Wechslers können originale CD-Rs (Beschreibbar) und CD-RWs (Wiederbeschreibbar) im Audio-CD-oder MP3-Format wiedergegeben werden.

• Sie können auch andere CD-Wechsler der Serie CH-X anschließen (außer CH-X99 und CH-X100). Diese Geräte sind jedoch nicht kompatibel zu MP3-Discs, so daß die Wiedergabe von MP3-Discs nicht möglich ist.
• CD-Wechsler der Serie KD-MK können mit diesem Gerät nicht verwendet werden.

Vor dem Betreiben Ihres CD-Wechslers:

• Siehe auch die Anleitung, die Ihrem CD-Wechsler beiliegt.
• Sind keine Discs im Magazin des CD-Wechslers oder sind die Discs mit der Oberseite nach unten eingelegt, erscheint „NO DISC“ (keine Disc) wird im Display angezeigt. In diesem Fall das Magazin herausnehmen und die Discs richtig einlegen.
• Wenn kein Magazin in den CD-Wechsler eingelegt ist, wird „NO MAG“ (kein Magazin) im Display angezeigt. Sollte diese Meldung erscheinen, legen Sie das Magazin in den CD-Wechsler ein.
• Wird „RESET 1“ – „RESET 8“ im Display angezeigt, stimmt etwas nicht mit der Verbindung zwischen dem Gerät und dem CD-Wechsler. In diesem Fall die Verbindung überprüfen und das (die) Kabel ggf. fest anschließen. Dann die Rücksetztaste des CD-Wechslers drücken.

Über MP3-Discs

MP3- „Dateien (Titeln)“ können in „Ordnern“ aufgenommen werden—in PC-Terminologie. Während der Aufnahme können Dateien und Ordner so angeordnet werden wie Dateien und Ordner bei Computerdaten.

„Grundverzeichnis“ (engl. „Root“) entspricht den Wurzeln eines Verzeichnisbaums. Vom Grundverzeichnis aus kann auf jede Datei und jeden Ordner zugegriffen werden.

01 : Ordner und ihre Wiedergabereihenfolge MP3-Dateien und ihre Wiedergabereihenfolge

Abspielen der Discs

Den CD-Wechsler wählen (CD-CH).

CD-CH CD CD CB-CH*

* Wenn Sie die Einstellung für „EXT IN“ auf „LINE IN“ (siehe Seite 25) geändert haben, kann der CD-Wechsler nicht ausgewählt werden.
- Wenn die aktuelle Disc eine MP3-Disc ist: Die Wiedergabe startet vom erstem Ordner der aktuellen Disc, sobald die Dateiprüfung abgeschlossen ist.

CD-CH CH SO BOCK CLASSIC MOSS USER JAZZ

Ausgewählte Discnummer
Anzahl aller Ordner

C701-F23 MP3 CH EO ROCK CLASSIC OFF Tr USER JAZZ

MP3-Anzeige
Gewählte Tracknummer

Verstrichene Spielzeit 0005" 01 MP3 CH 80 ROCK CLASSEC d01 USER JAZZ

- Wenn die aktuelle Disc eine CD ist: Die Wiedergabe startet vom erstem Titel der aktuellen Disc.

CD-CH CH Ausgewählte Discnummer PLAY 01 CH Verstrichene Spielzeit Aktuelle Titelnummer 0003" 01 CH d01 ROCK CLASSIC USER JAZZ ROCK CLASSIC USER JAZZ ROCK CLASSIC USER JAZZ

Hinweise:

• Wenn Sie CD CD-CH drücken, wird das Gerät automatisch eingeschaltet. Sie brauchen dafür nicht die Taste zu UATTEN.
• Wenn Sie die Signalquelle wechseln, wird die Wiedergabe vom CD-Wechsler beendet. Wenn Sie das nächste Mal den CD-Wechsler als Signalquelle auswählen, beginnt die Wiedergabe an derselben Stelle, an der Sie die Wiedergabe zuletzt gestoppt haben.

Zum direkten Anwählen einer bestimmten Disc

Die Ziffentaste der jeweiligen Disc-Nummer drücken, um diese abzuspielen (während der CD-Wechsler-Wiedergabe).

EQ 7 8 MO 9 SSM 10 11 RPT 12 RND 1 2 3 4 5 6

• So wählen Sie eine Disc-Nummer von 1 – 6 aus: Drücken Sie kurz auf 1 (7) – 6 (12).
• So wählen Sie eine Disc-Nummer von 7 – 12 aus: Drücken und halten Sie 1 (7) – 6 (12) länger als eine Sekunde.

Zum schnellen Vor- oder Rücklauf von Titel/Datei

Die Taste ▶▶▶ I ∧ während der Wiedergabe drücken und gedrückt halten, um einen schnellen Vorlauf im Titel/in der Datei durchzuführen.

Die Taste ▼ ◀◀◀ während der Wiedergabe drücken und gedrückt halten, um einen schnellen Rücklauf im Titel/in der Datei durchzuführen.

Hinweis:

Bei diesem Vorgang erfolgt die Wiedergabe Diskontinuierlich. (Die verstrichene Spielzeit ändert sich im Display ebenfalls Diskontinuierlich).

So springen Sie zu den nächsten oder vorheringen Titels/Dateien

Drücken Sie die Taste ▶▶▶ I ∧ während der Wiedergabe kurz, um zum Anfang des nächsten Titels/der nächsten Datei zu springen. Mit jedem Druck auf diese Taste wird zum Anfang des nächsten Titels/der nächsten Dateien gesprungen und diese(r) wiedergegeben.

Drücken Sie die Taste ▼ ◀◀ während der Wiedergabe kurz, um zum Anfang des aktuellen Titels/der aktuellen Datei zu springen. Mit jedem Druck auf diese Taste wird zum Anfang des vorherigen Titels/der vorherigen Dateien gesprungen und diese(r) wiedergegeben.

Diese Funktion kann nur mit dem MP3-kompatiblen JVC CD-Wechsler (CH-X1500) ausgeführt werden.

Zum schnellen Wechsel zu einem Titel/ einer Datei (Tasten +10 und -10)

1 Drücken Sie während der Wiedergabe einer Disc auf die Taste MODE, um auf Funktion-Modus zu schalten.

2 Die Taste +10 oder -10 drücken.

Um 10 Titel/Dateien* vorwärts zur letzten Titel/Datei zu springen

Um 10 Titel/Dateien* rückwärts zur ersten Titel/Datei zu springen

* Werden die Tasten +10 oder -10 zum ersten Mal gedrückt, wird zu dem nächsthöheren oder -niedrigeren Titel oder der Datei gewechselt, der/die eine durch 10 teilbare Titelnummer/Dateinummer besitzt (z. B. 10., 20., 30.).

Jedes Mal, wenn Sie danach die Taste drücken, werden 10 Titel/Dateien übersprungen (siehe „Verwendung der Tasten +10 und -10“ unten).

- Nach dem letzten Titel/Datei wird der erste Titel/Datei ausgewählt, und umgekehrt.

Hinweis:

Handelt es sich bei der momentan wiedergegebenen Disc um eine MP3-Disc, werden Dateien im gleichen Ordner übersprungen.

Verwendung der Tasten +10 und -10

- Beispiel 1: Titel/Datei 6 wird wiedergegeben und Titel/Datei 32 soll ausgewählt werden

MODE +10 (3x) (2x)

Titel/Datei 6 → 10 → 20 → 30 → 31 → 32

- Beispiel 2: Titel/Datei 36 wird wiedergegeben und Titel/Datei 8 soll ausgewählt werden

MODE -10 (3x) (2x)

Titel/Datei 36 → 30 → 20 → 10 → 9 → 8

Zum nächsten oder vorherigen Ordner springen (nur bei MP3-Discs)

Die Taste ▲ (aufwärts) während der Wiedergabe einer MP3-Disc drücken, um zum nächsten Ordner zu gelangen.

Mit jedem Druck auf diese Taste wird der nächste Ordner gesucht und die erste Datei in diesem Ordner wiedergegeben.

Die Taste ▼ (abwärts) während der Wiedergabe einer MP3-Disc drücken, um zum vorherigen Ordner zu gelangen.

Mit jedem Druck auf diese Taste wird der vorherige Ordner gesucht und die erste Datei in diesem Ordner wiedergegeben.

Auswahl der Wiedergabemodi

So geben Sie Titel/Dateien in zufälliger Reihenfolge wieder (Disc-/Magazin-Wiedergabe)

1 Drücken Sie während der Wiedergabe auf die Taste MODE, um auf Funktion-Modus zu schalten.

2 Drücken Sie die Taste RND (Zufall) während „MODE“ noch im Display blinkt. Bei jedem Druck auf diese Taste verändert sich der Zufalls-Wiedergabemodus wie folgt:

DISC RND → MAG RND Deaktiviert ← DISC RND CH RND RND- und (Disc)-Anzeigen

Beispiel: Wenn Sie „DISC RND“ auswählen

Hinweis:

Die MP3-Anzeige wird ebenfalls angezeigt, wenn die aktuell wiedergegebene Disc eine MP3-Disc ist.

Modus Anzeige Zufallswiedergabe
DISC RND R	ND- und - Alle Anzeigen der aktuellen (oder leuchten auf. angegebenen) Disc.	Titel/Dateien
MAG RND R	ND Alle Titel/Dateien Anzeige der eingelegten leuchtet auf. Discs.

So geben Sie Titel/Dateien wiederholt wieder (Wiederholte Wiedergabe von Titel/Disc)

MODE

1 Drücken Sie während der Wiedergabe auf die Taste MODE, um auf Funktion-Modus zu schalten.

2 Drücken Sie die Taste RPT (Wiederholung) während „MODE“ noch im Display blinkt. Wiederholtes Drücken der Taste ändert den Wiederholbetrieb für die Wiedergabe wie folgt:

TRK RPT → DISC RPT Deaktiviert ← TRK RPT CH RPT Anzeige RPT

Beispiel: Wenn Sie „TRK RPT“ auswählen

Hinweis:

Die MP3-Anzeige wird ebenfalls angezeigt, wenn die aktuell wiedergegebene Disc eine MP3-Disc ist.

Modus Anzeige		Wiederholt die wiedergabe
TRK RPT RPT	Der aktuelleAnzeige (oder angegebene)Leuchtet auf. Titel/Datei.
DISC RPT	- und RPT-Anzeigen angegebenen leuchten auf. anDisc.

JVC EWR FM/AM CD+24 CD 6 MΩ 9.55M 74 11 RPM 12 MHz MODE SBIP VH/MMA

Wiedergeben einer externen Komponente

Sie können die externe Komponente an die Buchse für den CD-Wechsler auf der Geräterückseite mit Hilfe des Eingangsadapters KS-U57 (der nicht zum Lieferumfang gehört) anschließen.

Vorbereitungen:

• In der Einbau/Anschlußanleitung (separates Dokument) finden Sie Informationen, wie der Eingangsadapter KS-U57 und die externe Komponente angeschlossen werden.
• Bevor Sie die externe Komponente mit Hilfe des nachstehend beschriebenen Verfahrens betreiben, wählen Sie zuvor den richtigen externen Eingang aus. (Sehen Sie hierzu „Zum Wählen der zu verwendenden externen Komponente—EXT IN“ auf Seite 25).

1 Wählen Sie die externe Komponente (LINE IN).

CD-CH CD LINE IN* LINE IN ED ROCK CLASSIC USER JAZZ

• Wenn „LINE IN“* im Display nicht angezeigt wird, lesen Sie siehe Seite 25 nach, und aktivieren Sie den externen Eingang („LINE IN“).
  * Wird nur dann angezeigt, wenn eine der folgenden Signalquellen ausgewählt ist—FM, AM und CD.

Hinweis zum Ein-Tastendruck-Betrieb:

Wenn Sie die Taste CD CD-CH drücken, wird das Gerät automatisch eingeschaltet. Sie brauchen dafür nicht die Taste 🔘 🔘 🔘 🔘 🔘 🔘.

2 Schalten Sie die angeschlossene Komponente ein, und starten Sie die Wiedergabe der Signalquelle.

3 Die Lautstärke einstellen.

SEL

4 Den Klang wie gewünscht einstellen. (Siehe Seite 21 und 22).

JVC 17 PFTT 3.40 FIM/AN CD-CH CD EQ A MS 6 SLM TA 11.2PT 12.7WD HODC 3DP P1 P2 P3 P4 P5 P6 VH/ HVA

Wir empfehlen Ihnen, den DAB-Tuner KT-DB1500 oder KT-DB1000 (DAB: Digital Audio Broadcasting = digitaler Rundfunk) zusammen mit diesem Gerät zu verwenden.

Wenn Sie einen anderen DAB-Tuner besitzen, setzen Sie sich mit Ihrem Fachhändler für JVC-Autostereoanlagen in Verbindung.

- Lesen Sie auch die Bedienungsanleitung des DAB-Tuner.

Was ist das DAB-System?

DAB ist eines der digitalen Rundfunksysteme, die heute angeboten werden. Sie können Übertragungen in CD-Qualität empfangen, ohne daß sie durch Störungen und Signalverzerrungen beeinträchtigt werden. Darüber hinaus können im digitalen Rundfunk auch Text, Bilder und Daten gesendet werden.

Im Gegensatz zum UKW-Rundfunk, bei dem jede Sendung auf einer eigenen Frequenz übertragen wird, werden beim DAB-System mehrere Sendungen („Dienste“ genannt) kombiniert, um ein „Ensemble“ zu bilden. Zusätzlich kann auch jeder „Dienst“, auch „Primärdienst“ genannt, in Unterdienste, sogenannte „Sekundärdienste“, unterteilt werden.

Wenn Sie einen DAB-Tuner an dieses Gerät angeschlossen haben, können Sie diese DAB-Dienste empfangen.

Hinweis:

Wenn der Empfang zwischen DAB und UKW umgeschaltet wird, wird die Lautstärke möglicherweise unangenehm erhöht oder gesenkt. Diese Änderung der Lautstärke liegt an der unterschiedlichen Lautstärkeeinspeisung bei den Sendlern, ist aber keine Fehlfunktion dieses Geräts. Um diese Unannehmlichkeit zu verhindern, können Sie die DAB-Lautstärke anpassen. (Sehen Sie hierzu „So passen Sie die DAB-Lautstärke an“ auf Seite 35).

Einstellen eines Ensembles und eines Dienstes

Ein typisches Ensemble enthält 6 oder mehr Sendungen (Dienste), die gleichzeitig ausgestrahlt werden. Nachdem Sie ein Ensemble eingestellt haben, können Sie den Dienst wählen, den Sie hören möchten.

Bevor Sie beginnen....

Drücken Sie kurz die Taste FM/AM DAB, wenn die CD, der CD-Wechsler oder eine externe Komponente als aktuelle Signalquelle ausgewählt ist.

1 Wählen Sie den DAB-Tuner.

Wenn Sie diese Taste mehrfach hintereinander drücken und halten, werden abwechselnd DAB-Tuner und UKW/MW-/LW-Tuner (FM/AM) aktiviert.

←→ FM/AMDA

2 Wählen Sie das DAB-Frequenzband (DAB1, DAB2 oder DAB3).

Wenn Sie diese Taste mehrfach hintereinander drücken, ändert sich das DAB-Frequenzband wie folgt:

→ DAB1 DAB2 DAB3 →

Hinweis:

Dieser Receiver verfügt über drei DAB-Frequenzbänder (DAB1, DAB2, DAB3). Sie können alle drei Bänder verwenden, um ein Ensemble einzustellen.

3 Suchen Sie ein Ensemble.

Zur Suche von Ensembles mit höheren Frequenzen

Zur Suche von Ensembles mit tieferen Frequenzen

Wenn ein Ensemble empfangen wird, brechen Sie die Suche ab.

Wenn Sie die Suche abbrechen wollen, bevor ein Ensemble empfangen wird, drücken Sie erneut die Taste, die Sie zum Start der Suche gedrückt haben.

4 Wählen Sie einen Dienst aus (entweder primär oder sekundär), den Sie hören möchten.

+10 -10

Zur Auswahl des nächsten Dienstes (Wenn ein Primärdienst über Sekundärdienste verfügt, werden diese zuerst ausgewählt, bevor der nächste Primärdienst ausgewählt wird.)

Zur Auswahl des vorherigen Dienstes (entweder Primär- oder Sekundärdienst)

So ändern Sie die Displayinformationen, während Sie ein Ensemble einstellen

Normalerweise wird der Name des Dienstes im Display angezeigt.

Wenn sie den Ensemble-Namen oder seine Frequenz prüfen wollen, drücken Sie die Taste DISP (Display) wiederholt.

Wenn Sie diese Taste mehrfach hintereinander drücken, werden folgende Informationen einen Augenblick lang im Display angezeigt.

So stellen Sie ein bestimmtes Ensemble ein, ohne es zu suchen

Bevor Sie beginnen....

Drücken Sie kurz die Taste FM/AM DAB, wenn die CD, der CD-Wechsler oder eine externe Komponente als aktuelle Signalquelle ausgewählt ist.

1 Drücken Sie die Taste FM/AM DAB, und halten um den DAB-Tuner als Signalquelle zu wählen.
2 Drücken Sie wiederholt FM/AM DAB, um das DAB-Frequenzband (DAB1, DAB2 oder DAB3) zu wählen.
3 Drücken Sie die Taste▶▶▶ oder ▼ ◀◀◀ und halten Sie sie länger als 1 Sekunde gedrückt.
4 Drücken Sie gegebenenfalls die Taste ▶▶▶ I ▲der ◀◀▼ bis das gewünschte Ensemble eingestellt worden ist.

- Wenn Sie die Taste gedrückt halten, ändert sich die Frequenz, bis Sie die Taste loslassen.

5 Drücken Sie die Taste ▲ (aufwärts) oder ▼ (abwärts), um einen Dienst (entweder primär oder sekundär) zum Hören auszuwählen.

So schalten Sie den UKW-/AM-Tuner wieder ein

Halten Sie die Taste FM/AM DAB erneut gedrückt.

Sichern von DAB-Diensten im Speicher

Sie können maximal 6 DAB-Dienste in jedem DAB-Frequenzband (DAB1, DAB2 und DAB3) manuell speichern.

Bevor Sie beginnen....

Drücken Sie kurz die Taste FM/AM DAB, wenn die CD, der CD-Wechsler oder eine externe Komponente als aktuelle Signalquelle ausgewählt ist.

1 Wählen Sie den DAB-Tuner.

Wenn Sie diese Taste mehrfach hintereinander drücken und halten, werden abwechselnd DAB-Tuner und UKW-/MW-/LW-Tuner (FM/AM) aktiviert.

2 Wählen Sie das DAB-Frequenzband (DAB1, DAB2 oder DAB3).

Wenn Sie diese Taste mehrfach hintereinander drücken, ändert sich das DAB-Frequenzband wie folgt:

FORTSETZUNG AUF DER NÄCHSTEN SEITE

3 Stellen Sie das gewünschte Ensemble ein.

4 Wählen Sie den gewünschten Dienst des Ensembles, den Sie hören möchten.

Zur Auswahl des nächsten Dienstes

Zur Auswahl des vorherigen Dienstes

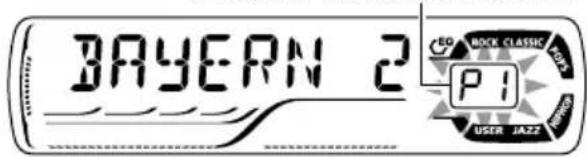

5 Halten Sie die Zifferntaste (in diesem Beispiel 1) länger als 2 Sekunden gedrückt, um den gewählten Dienst unter der gewünschten Festsendernummer zu speichern.

EQ 7 8 MO 9 SSM 10 11 RPT 12 RND 1 2 3 4 5 6

Gewählte Festsendernummer

BAYERN 2 P1 MOCK CLASSIC USER JAZZ

6 Wiederholen Sie das oben beschriebene Verfahren, um weitere DAB-Dienste in anderen Kanälen zu speichern.

Hinweise:

• Sie können nur primäre DAB-Dienste speichern. Wenn Sie versuchen einen Sekundärdienst zu speichern, wird der zugehörige Primärdienst dafür gespeichert.
• Ein zuvor gespeicherter DAB-Dienst wird gelöscht, wenn ein neuer DAB-Dienst unter derselben Kanalnummer gespeichert wird.
• DAB-Dienste werden gelöscht, wenn die Stromversorgung der Speichereinheit unterbrochen wird (beispielsweise beim Auswechseln von Batterien). Wenn dieser Fall eintritt, speichern Sie die DAB-Dienste erneut.

Einstellen eines gespeicherten DAB-Dienstes

Sie können einen gespeicherten DAB-Dienst ganz einfach einstellen.

Denken Sie daran, daß Sie die Dienste zunächst speichern müssen. Wenn Sie sie noch nicht gespeichert haben, lesen Sie die Informationen „Sichern von DAB-Diensten im Speicher“ auf Seite 33 und 34.

Bevor Sie beginnen....

Drücken Sie kurz die Taste FM/AM DAB, wenn die CD, der CD-Wechsler oder eine externe Komponente als aktuelle Signalquelle ausgewählt ist.

1 Wählen Sie den DAB tuner.

Wenn Sie diese Taste mehrfach hintereinander drücken und halten, werden abwechselnd DAB-Tuner und UKW-/MW-/LW-Tuner (FM/AM) aktiviert.

←→ FM/AMDA

2 Wählen Sie das DAB-Frequenzband (DAB1, DAB2 oder DAB3).

Wenn Sie diese Taste mehrfach hintereinander drücken, ändert sich das DAB-Frequenzband wie folgt:

→ DAB1 DAB2 DAB3 →

3 Wählen Sie die Nummer (1 – 6), unter der Sie den gewünschten DAB-Dienst (primär) gespeichert haben.

EQ 7 8 MO 9 SSM 10 11 RPT 12 RND 1 2 3 4 5 6

Hinweis:

Wenn der ausgewählte Primärdienst Sekundärdienste enthält, wird durch das wiederholte Betätigen der gleichen Ziffertaste der Sekundärdienst empfangen.

Welche weiteren Möglichkeiten bietet DAB?

Automatisches Erfassen identischer Sendungstypen (Empfang von Alternativfrequenzen)

In den folgenden Fällen können Sie denselben Sendungstyp hören.

• Sie empfangen einen DAB-Dienst:
  Wenn Sie in einem Gebiet fahren, in dem Sie einen Dienst nicht empfangen können, stellt dieses Gerät automatisch ein anderes Ensemble oder einen anderen UKW-RDS-Sender ein, der eine identische Sendung ausstrahlt.
• Sie empfangen einen UKW-RDS-Sender:
  Wenn Sie in einem Gebiet fahren, in dem ein DAB-Dienst dieselbe Sendung ausstrahlt wie der UKW-RDS-Sender, wird bei diesem Gerät automatisch der DAB-Dienst eingestellt.

So empfangen Sie Alternativfrequenzen

Werkseitig sind alle alternativen Empfangsmöglichkeiten aktiviert.

- Weitere Informationen finden Sie unter „Ändern der allgemeinen Einstellungen (PSM)“ auf Seite 23.

1 Drücken Sie die Taste SEL (Auswahl), und halten Sie sie länger als 2 Sekunden gedrückt, bis eines der PSM-Elemente im Display angezeigt wird.
2 Drücken Sie die Taste ▶▶| ∧ oder √ |◀◀ um die Funktion „DAB AF“ (Alternativfrequenzen) auszuwählen.

3 Drehen Sie den Steuerregler, um den gewünschten Modus auszuwählen.

• AF ON: Die Sendung wird in den DAB Diensten und UKW-RDS-Sendern verfolgt—Empfang von Alternativfrequenzen. Die Anzeige AF im Display schaltet sich ein (siehe Seite 11).

• AF OFF: Der Empfang von Alternativfrequenzen wird deaktiviert.

4 Drücken Sie die Taste SEL (Auswahl), um die Einstellung abzuschließen.

Hinweis:

Wenn der Empfang von Alternativfrequenzen (für DAB-Dienste) aktiviert ist, wird der Empfang mit Sendernetzerfassung (RDS-Sender: siehe Seite 11) ebenfalls automatisch aktiviert. Andererseits kann der Empfang mit Sendernetverfassung nicht deaktiviert werden, ohne den Empfang von Alternativfrequenzen zu deaktivieren.

So passen Sie die DAB-Lautstärke an

Sie können den Eingangspegel des DAB-Tuners anpassen und im Speicher sichern. Wenn Sie den Eingangspegel an den UKW-Lautstärkepegel anpassen, brauchen Sie die Lautstärke nicht jedes Mal zu ändern, wenn Sie die Signalquelle wechseln. Werkseitig wurde die DAB-Lautstärke auf den Wert „00“ eingestellt.

- Weitere Informationen finden Sie unter „Ändern der allgemeinen Einstellungen (PSM)“ auf Seite 23.

1 Drücken Sie die Taste SEL (Auswahl), und halten Sie sie länger als 2 Sekunden gedrückt, bis eines der PSM-Elemente im Display angezeigt wird.
2 Drücken Sie die Taste ▶▶| ∧ oder √ |◀◀ um die Funktion „DAB VOL“ (Lautstärke) auszuwählen.
3 Drehen Sie den Steuerregler, um die gewünschte Lautstärke einzustellen. Sie können die Lautstärke zwischen „VOL –12“ bis „VOL 12“ einstellen.
4 Drücken Sie die Taste SEL (Auswahl), um die Einstellung abzuschließen.

Dieser Gerät kann auch entsprechend den hier aufgeführten Anweisungen gesteuert werden (mit separat erworbener Fernbedienung). Es wird empfohlen, die Fernbedienung RM-RK50 oder RM-RK60 für dieses Gerät zu verwenden. (Beispiel: Verwenden der Fernsteuerung RM-RK60)

Vor dem Gebrauch der Fernbedieneinheit:

• Die Fernbedieneinheit direkt auf den Fernbediensensor am Gerät ausrichten. Sicherstellen, daß keine störenden Gegenstände den Fernbediensignalpfad behindern können.

Fernbediensensor

- Den Fernbediensensor niemals einer starken Lichtquelle aussetzen (z.B. Sonnenlicht oder starke Lampe usw.).

Einlegen der Batterie

Wechseln Sie die Batterie, wenn der Wirkungsbereich oder die Wirksamkeit der Fernbedienung abnimmt.

1. Nehmen Sie den Batteriehalter heraus.

1) Schieben Sie den Halter in der dargestellten Pfeilrichtung heraus, und verwenden Sie hierzu einen Kugelschreiber oder eine ähnliche Vorrichtung.
2) Nehmen Sie den Batteriehalter heraus.

(Rückseite)

2. Legen Sie die Batterie ein.

Drücken Sie die Batterie so in den Halter, daß die Seite mit dem eingeprägten Pluszeichen nach oben weist und die Batterie fest in der Vertiefung sitzt.

Lithium- Flachbatterie (Produktnummer: CR2025)

3. Setzen Sie den Batteriehalter wieder ein.

Setzen Sie den Batteriehalter wieder ein, indem Sie ihn in die Fernbedienung drücken, bis Sie ein Klickgeräusch hören.

(Rückseite)

WARNUNG:

• Lagern Sie Batterie an einem Ort, zu dem Kinder keinen Zugang haben.
Wenn ein Kind die Batterie verschluckt, konsultieren Sie sofort einen Arzt.
- Laden Sie Batterie nicht auf, schließen Sie sie nicht kurz, bauen Sie sie nicht auseinander, erhitzen Sie sie nicht, und halten Sie sie auch nicht in eine offene Flamme.
Sollten Sie sich nicht an diese Vorschriften halten, Kann die Batterie Wärme abgeben, können sich Risse in der Batterie bilden, oder Kann ein Feuer verursacht werden.
- Bringen Sie die Batterie nicht mit anderen Metallen in Berührung.
Wenn Sie sich nicht an diese Vorschriften halten, Kann die Batterie Wärme abgeben, können sich Risse in der Batterie bilden, oder Kann ein Feuer verursacht werden.
- Wenn Sie Batterie wegwerfen oder aufbewahren, wickeln Sie sie in Folie ein, und isolieren Sie sie. Wenn Sie sich nicht an diese Vorschriften halten, Kann die Batterie Wärme abgeben, können sich Risse in der Batterie bilden, oder Kann ein Feuer verursacht werden.
- Stecken Sie nicht mit einem Metallstift oder ähnlichem Gegenstand in die Batterie.
Wenn Sie sich nicht an diese Vorschriften halten, Kann die Batterie Wärme abgeben, können sich Risse in der Batterie bilden, oder Kann ein Feuer verursacht werden.

ACHTUNG:

Legen Sie die Fernbedienung nicht an Orten ab (z. B. auf einem Armaturenbrett), die über einen längeren Zeitraum direkter Sonneneinstrahlung ausgesetzt sind. Anderenfalls kann das Gerät beschädigt werden.

KD-G302 und KD-G301 sind mit der Lenkradfernbedienfunktion ausgestattet.

Wenn Ihr Fahrzeug mit der Wenn Ihr Fahrzeug mit der Lenkradfernbedienung ausgestattet ist, können diese Geräte über diese Steuerung betrieben werden.

- Siehe Einbau/Anschlußanleitung (separates Dokument) bzgl. der Aktivierung dieser Funktion.

Anordnung der tasten

1. Wenn diese Taste bei ausgeschaltetem Gerät gedrückt wird, wird das Gerät eingeschaltet.

- Das Gerät wird ausgeschaltet, wenn diese Taste gedrückt gehalten wird, bis „SEE YOU“ im Display erscheint.

• Die Lautstärke wird sofort abgesenkt, wenn die Taste kurz gedrückt wird. Drücken Sie diese Taste erneut, um die Lautstärke wiederherzustellen.

2• Arbeitet bei Radioempfang als Sendersuchlauftaste.

- Wählt bei aktiviertem DAB-Tuner Dienste aus, wenn Sie die Taste kurz drücken.

- Sucht bei aktiviertem DAB-Tuner Ensembles, wenn Sie die Taste länger als 1 Sekunde drücken.

- Drücken und Halten bewirkt einen schnellen Vor-/Rücklauf des Titels/der Datei während einer Disc-Wiedergabe.

- Kurzzeitiges Drücken bewirkt einen Sprung zum Anfang des nächsten Titels/der nächsten Datei oder die Rückkehr zum Anfang des momentanen (oder vorherigen) Titels/der momentaten Datei, während eine Disc wiedergegeben wird.

3 • Wählt die Festsender (oder Dienste), während Sie Radio (oder den DAB-Tuner) hören.

Wenn Sie diese Taste mehrfach hintereinander drücken, wird die jeweilige nächsthöhere Speicherplatznummer (oder Dienstenummer) ausgewählt, und der entsprechende Sender (oder Dienstenummer) wird eingestellt.

- Während der Wiedergabe einer MP3-Disc auf einem MP3-kompatiblen CD-Wechsler;

– Wechselt durch kurzen Tastendruck zur vorherigen Disc.

– Springt zum vorherigen Ordner, wenn die Taste gedrückt gehalten wird.

Hinweis: Hierdurch wird immer zur vorigen Disc gewechselt, wenn eine CD auf dem CD-Wechsler wiedergegeben wird.

4 Wählt den Klangmodus (C-EQ: eigener Equalizer) aus.

Wenn Sie diese Taste mehrfach hintereinander drücken, ändert sich der Klangmodus (C-EQ).

5 • Wählt das Frequenzband aus, während Sie Radio (oder den DAB-Tuner) hören.

Wenn Sie diese Taste mehrfach hintereinander drücken, wird der Wellenbereich umgeschaltet.

- Während der Wiedergabe einer MP3-Disc auf einem MP3-kompatiblen CD-Wechsler;

– Wechselt durch kurzen Tastendruck zur nächsten Disc.

– Springt zum nächsten Ordner, wenn die Taste gedrückt gehalten wird.

Hinweis: Hierdurch wird immer zur nächsten Disc gewechselt, wenn eine CD auf dem CD-Wechsler wiedergegeben wird.

6 Dient der Signalquellenwahl.

Wenn Sie diese Taste mehrfach hintereinander drücken, ändert sich die Signalquelle.

7 Diese Taste hat dieselbe Funktion wie der Steuerregler am Hauptgerät.

Hinweis: Die Tasten arbeiten nicht für Einstellungen im Präferenzinstellungsmodus.

Was wie ein Problem aussieht, muß nicht immer eines sein. Die folgenden Punkte vor einem Anruf bei einer Kundendienststelle überprüfen.

Symptome		Ursachen	Abhilfen
Allgemeines	Es kommt kein Ton von den Lautsprechern.	Die Lautstärke ist auf Minimalpegel eingestellt.	Stellen Sie auf optimalen Pegel ein.
		Verbindungen sind falsch.	Prüfen Sie die Kabel und Verbindungen.
	Dieses Gerät funktioniert überhaupt nicht.	Der eingebaute Mikro-Computer funktioniert aufgrund von Lärm usw. nicht richtig.	Drücken Sie die Rückstelltaste am Feld nach dem Abnehmen des Bedienfelds. (Die im Speicher gespeicherte Uhreinstellung und die Sendervoreinstellung wird gelöscht). (Siehe Seite 2).
UKW/MW/LW	Die automatische SSM-Voreinstellung (Sequentialspeicher für starke Sender) arbeitet nicht.	Signale sind zu schwach.	Speichern Sie die Sender manuell.
	Statikrauschen beim Radiohören.	Die Antenne ist nicht fest angeschlossen.	Schließen Sie das Antennenkabel fest an.
CD-Wiedergabe	CD kann nicht wiedergegeben werden.	Die CD ist umgekehrt eingesetzt.	Setzen Sie die CD richtig ein.
	CD-R/CD-RW kann nicht wiedergegeben werden. Tracks auf der CD-R/CD-RW können nicht übersprungen werden.	Die CD-R/CD-RW ist nicht finalisiert.	Setzen Sie eine finalisierte CD-R/CD-RW ein.Finalisieren Sie die CD-R/CD-RW mit dem zur Aufnahme verwendeten Gerät.
	CD kann nicht ausgeworfen werden.	Die CD ist gesperrt.	Geben Sie die CD frei. (Siehe Seite 20).
	CD-Klang ist manchmal unterbrochen.	Sie fahren auf einer holperigen Straße.	Stoppen Sie die Wiedergabe beim Fahren auf einer holperigen Straße.
		Die CD ist zerkratzt.	Wechseln Sie die CD.
		Verbindungen sind falsch.	Prüfen Sie die Kabel und Verbindungen.
	„NO DISC“ wird im Display angezeigt.	Keine CD im Ladeschlitz.	Setzen Sie eine CD in den Ladeschlitz ein.
		Die CD ist falsch eingesetzt.	Setzen Sie die CD richtig ein.
„NO DISC“ wird im Display angezeigt.	Im Magazin befindet sich keine Disc.	Discs in das Magazin einlegen.	CD-Wechsler
	Discs sind mit der falschen Seite nach oben eingelegt.	Discs ordnungsgemäß einlegen.
	Die aktuelle Disk enthält keine MP3-Dateien.	Legen Sie eine Disc ein, die MP3-Dateien enthält.
„NO MAG“ wird im Display angezeigt.	Es befindet sich kein Magazin im CD-Wechsler.	Setzen Sie das Magazin ein.
„RESET 8“ wird im Display angezeigt.	Das Gerät ist nicht richtig am CD-Wechsler angeschlossen.	Das Gerät und den CD-Wechsler richtig miteinander verbinden und die Rückstelltaste des CD-Wechslers drücken.
„RESET 1“ – „RESET 7“ wird im Display angezeigt.	——	Die Rückstelltaste des CD-Wechslers drücken.
Der CD-Wechsler arbeitet überhaupt nicht.	Der eingebaute Mikro-Computer funktioniert aufgrund von Lärm usw. nicht richtig.	Drücken Sie die Rückstelltaste am Feld nach dem Abnehmen des Bedienfelds. (Die im Speicher gespeicherte Uhreinstellung und die Sendervoreinstellung wird gelöscht). (Siehe Seite 2).

Sprunghaftes Abspielen:

Ein sprunghaftes Abspielen kann auf sehr holprigen Straßen vorkommen. Dadurch wird das Gerät und die Disc nicht beschädigt, ist jedoch sehr ärgerlich. Wir empfehlen von einem Abspielen von Disc auf holprigen Straßen abzusehen.

Handhaben der Discs

Das Gerät wurde dafür konstruiert, CDs, CD-Rs (Beschreibbar) und CD-RWs (Wiederbeschreibbar) abzuspielen.

- Dieses Gerät ist nicht mit MP3-Discs kompatibel, kann aber einen mit JVC MP3 kompatiblen CD-Wechsler ansteuern.

Umgehen mit Discs

Beim Entnehmen einer Disc aus ihrer Hülle den mittleren Halter der Hülle nach unten drücken und die Disc herausheben, wobei sie an de Außenkante festgehalten wird

Mittlerer Halter

• Die Disc immer an der Außenkante festhalten. Niemals die Aufnahmeoberfläche berühren.

Beim Aufbewahren einer Disc in ihrer Hülle die Disc behutsam um den mittleren Halter der Hülle legen (mit der bedruckten Seite nach oben).

• Die Discs nach dem Gebrauch immer in ihren Hüllen aufbewahren.

Zum Sauberhalten der Discs

Eine schmutzige Disc kann evtl. nicht richtig abspielen. Ist eine Disc verschmutzt, den Schmutz mit einem weichen Tuch in gerader Linie von der Mitte aus zur Außenkante abwischen.

Zum Abspielen neuer Discs

Neue Discs können an der Innen- und Außenkante rauhe Stellen haben. Wird eine solche Disc verwendet, kann das Gerät ein Abspielen der Disc verweigern.

Zum Entfernen dieser rauhen Stellen die Kanten mit einem Bleistift oder Kugelschreiber o.ä. nachfahren.

Feuchtigkeitskondensation

Feuchtigkeit kann auf den Linsen im Innern des CD-Spielers in folgenden Fällen kondensieren:

- Nach dem Einschalten der Autoheizung.

- Wenn es im Auto feucht wird.

In diesen Fällen kann der CD-Spieler evtl. nicht richtig funktionieren. Daher die Disc auswerfen und das Gerät für einige Stunden eingeschaltet lassen, bis die Feuchtigkeit verdampft ist.

Bei der Wiedergabe einer CD-R oder CD-RW

Lesen Sie vor der Wiedergabe einer CD-Rs oder CD-RWs die zugehörigen Anleitungen bzw. Vorsichtsmaßnahmen sorgfältig durch.

• Verwenden Sie nur „finalisierte“ CD-Rs oder CD-RWs.
• Manche CD-Rs oder CD-RWs können aufgrund ihrer Disc Charakteristiken aus folgenden Gründen nicht mit diesem Gerät wiedergegeben werden:
  – Die Discs sind schmutzig oder verkratzt.
  – Kondenswasserbildung auf der Linse im Innern dieses Geräts.
  – Die Aufnahmelinse in diesem Gerät ist verschmutzt.

- Bei CD-RWs dauert das Lesen möglicherweise etwas länger, da sie eine niedrigere Reflexion als reguläre CDs aufweisen.

- CD-Rs oder CD-RWs sind gegen hohe Temperaturen oder hohe Luftfeuchtigkeit empfindlich. Lassen Sie die CDs aus diesem Grund nicht in Ihrem Wagen liegen.

- Verwenden Sie die folgenden CD-Rs oder CD-RWs nicht:

– Discs mit Aufklebern, Etiketten oder mit Schutzfolie auf der Oberfläche.

– Discs, auf deren Beschriftung direkt mit einem Tintenstrahldrucker gedruckt werden kann. Die Verwendung dieser Discs bei hohen Temperaturen oder hoher Luftfeuchtigkeit kann zu Fehlfunktionen oder Schäden an den Discs führen. Zum Beispiel:

– Aufkleber oder Etiketten können schrumpfen und eine Disc verziehen.
– Aufkleber oder Etiketten können sich ablösen und die Disc können nicht ausgeworfen werden.
– Der Druck auf den Discs kann klebrig werden. Lesen Sie die Anweisungen oder Warnhinweise über Etiketten und bedruckbare Discs aufmerksam durch.

VORSICHT:

• Keine Single-Discs (8 cm) im Ladeschlitz einlegen. (Diese Discs können nicht ausgeworfen werden).
• Keine Discs mit ungewöhnlicher Form einlegen —z.B. Herz- oder Blumenform, da das Probleme bereitet.
• Discs nicht dem direkten Sonnenlicht und einer Wärmequelle aussetzen oder sie an einem Ort aufbewahren, der hohen Temperaturen oder Feuchtigkeit unterliegt. Discs nicht im Auto lassen.
• Keine Lösungsmittel (z.B. herkömmliche Schallplattenreinger, -sprays, Verdünner, Benzol usw.) zum Reinigen der Discs verwenden.

Verzogene Disc

Aufkleber

Klebriger Rückstand

Disc

Klebeetikett

AUDIO-VERSTÄRKERTEIL

Max. Leistungsabgabe:

Vorne: 50 W pro Kanal

Hinten: 50 W pro Kanal

Kontinuierliche Leistungsabgabe (RMS):

Vorne: 19 W pro Kanal an 4 Ω, 40 Hz bis 20 000 Hz bei nicht mehr als 0,8% Gesamtklirrfaktor.

Hinten: 19 W pro Kanal an 4 Ω, 40 Hz bis 20 000 Hz bei nicht mehr als 0,8% Gesamtklirrfaktor.

Last-Impedanz: 4 Ω (4 Ω bis 8 Ω zulässig)

Tonregelbereich:

Tiefen: ±10 dB bei 100 Hz

Höhen: ±10 dB bei 10 kHz

Frequenzgang: 40 Hz bis 20 000 Hz

Line-Ausgangspegel/Impedanz: 2,0 V/20 kΩ Last (voll ausgesteuert)

Ausgangsimpedanz: 1 kΩ

TUNER-TEIL

Frequenzbereich:

FM: 87,5 MHz bis 108,0 MHz

AM: (MW) 522 kHz bis 1 620 kHz

(LW) 144 kHz bis 279 kHz

[UKW-Tuner]

Nutzbare Empfindlichkeit:

50 dB Geräuschberuhigung:

16,3 dBf (1,8 μV/75 Ω)

Ausweichkanalabstimmschärfe (400 kHz): 65 dB

Frequenzgang: 40 Hz bis 15 000 Hz

Stereotrennabstand: 30 dB

Einfangsverhältnis: 1,5 dB

[MW-Tuner]

Empfindlichkeit: 20 μV

Trennschärfe: 35 dB

[LW-Tuner]

Empfindlichkeit: 50 μV

CD-SPIELERTEIL

Typ: Kompakt-CD-Spieler

Signalerkennungssystem: Kontaktlose, optische Aufnahme (Halbleiterlaser)

Anz. der Kanäle: 2 Kanäle (Stereo)

Frequenzgang: 5 Hz bis 20 000 Hz

Dynamikbereich: 96 dB

Signal/Störabstand: 98 dB

Tonhöhenschwankung: Unter meßbarem Grenzwert

ALLGEMEIN

Spannungsversorgung:

Betriebsspannung:

DC 14,4 V (11 V bis 16 V zulässig)

Erdungssystem: Negative Masse

Zugelassene Betriebstemperatur: 0°C bis +40°C

Bedienteilgröße (ca.):

188 mm × 58 mm × 12 mm

Gewicht (ca.):

1,4 kg (ausschließlich Zubehör)

Änderungen der Konstruktion und technischen Daten bleiben vorbehalten.

IMPORTANT POUR PRODUITS LASER

0,8% totale harmonische

0,8% totale harmonische

Haben Sie PROBLEME mit dem Betrieb?

Bitte setzen Sie Ihr Gerät zurück

Siehe Seite Zurücksetzen des Geräts
