BEDIENUNGSANLEITUNG NX-PN7 JVC

BEDIENUNG SANLEITUNG

Die / Taste kann in keiner Stellung zur Unterbrechung der Stromversorgung verwendet werden. Ziehen Sie das Netzkabel ab, um die Stromversorgung vollständig zu unterbrechen (die STANDBY-Anzeige schaltet ab).

Der Netzstecker oder ein Gerätestecker wird zum Abtrennen des Geräts verwendet, das abgetrennte Gerät bleibt ständig betriebsbereit.

• Wenn sich das Gerät im Bereitschaftsbetrieb befindet, leuchtet die Anzeigeleuche STANDBY rot.
• Wenn das Gerät eingeschaltet wird, erlischt die STANDBY Leuche.

Das Gerät kann über die Fernbediedung ein- und ausgeschaltet werden.

ATTENTION

Zur Verhinderung von elektrischen Schlagen, Brandgefahr, usw:

1. Keine Schrauben lösen oder Abdeckungen entfern und nicht das Gehäuse öffnen.
2. Dieses Gerät weder Regen noch Feuchtigkeit aussetzen.

ATTENTION

Ein übermäßiger Schalleistungspegel der Kopfhörer kann zu Gehörschäden führen.

ATTENTION:

Die Batterie sollte keiner übermögen Hitze wie direktem Sonnenlicht, Feuer o.Ä. ausgesetzt werden.

ATTENTION

• Blockieren Sie keine Beluftungsschlitze oder -bohrungen. (Wenn die Beluftungsöffnungen oder -locher durch eine Zeitung oder ein Tuch etc. blockiert werden, kann die entstehende Hitze nicht abgeführt werden.)
• Stellen Sie keine offenen Flammen, beispielsweise angezündete Kerzen, auf das Gerät.
• Wenn Sie Batterien entsorgen, denken Sie an den Umweltschutz. Batterien müssen entsprechend den geltenden ortlichen Vorschriften oder Gesetzen entsorgt werden.
• Setzen Sie这点 Gerät auf keinen Fall Regen, Feuchtigkeit oder Flüssigkeitspritzern aus. Es dürfen auch keine mit Flüssigkeit gefüllen Objekte, z. B. Vasen, auf das Gerät gestellt werden.

ATTENTION

ACHTUNG: Ausreichende Belüfung

Zur Vermeidung von elektrischen Schlägen, Feuer und sonstigen Schäden sollen das Gerät unter folgenden Bedingungen aufgestellt werden:

1. Vorderseite:

Hindernisfrei und gut zuganglich.

1. Seitenwände/Oberseite/Rückwand:

Hindernisfrei in allen gegebenen Abständen (s. Abbildung).

1. Unterseite:

Die Stellfläche muß absolut sein. Sorgen Sie für ausreichende Luftzuführ durch Aufstellung auf einem Stand mit mindestens 10 cm Höhe.

Benutzerinformationen zur Entsorgung alter Geräte und Batterien

[Europäische Union]

Produkte

Batterie

These Symbole zeigen an, dass elektrische bzw. elektronische Altgeräte und Batterien mit thisem Symbol nicht als normaler Haushaltsabfall entsorgt werden dürfen. Stattdessen,müssen die Produkte zur fachgerechten Entsorgung,Weiterverwendung und Wiederverwertung in Übereinstimmung mit der Landesgesetzgebung sowie den Richtlinien 2002/96/EG und 2006/66/EG einer entsprechenden Sammelstelle für das Recycling elektrischer und elektronischer Geräte und Batterien zugeführrt werden.

Die korrekte Entsorgung dieser Produkte dient dem Umweltschutz und verhindert mögliche Schäden für die Umwelt und die Gesundheit, welche durch unsachgemäß Behandlung der Produkte auftreten können.

Weitere Informationen zu Sammelstellen und dem Recycling dieser Produkte erhalten Sie bei ihrer Gemeindeverwaltung, Ihrem örtlichen Entsorgungsunternehmen oder in dem Geschäft, in dem Sie das Produkt gekauft haben.

Für die nicht fachgerechte Entsorgung these Abfalls können gemäß der Landesgesetzgebung Strafen ausgesprochen werden.

Hinweis:

Das Zeichen Pb unterhalb des Batteriesymbols gibt an, dass diese Batterie Blei enthalt.

[Geschäftskunden]

Wenn Sie diesen Produkt entsorgen möchten, besuchen Sieitte unsere Websites www.jvc-europe.com, auf der Sie Informationen zur Rücknahme des Produkts finden.

[Andere Länder außerhalb der Europäischen Union]

These Symbole sind nur in der Europäischen Union gültig.
Wenn Sie diese Produkte entsorgen möchen, halten Sie sich damit bereits an die entsprechenden Landesgesetze und andere Regelungen in Ihr dem Land zur Behandlung von alten elektrischen bzw. elektronischen Geräten und Batterien.

Sehr geehrter Kunde, sehr geehrte Kundin,
deses Gerät stimmt mit den gültigen europäischen Richtlinien und Normen bezüglich
electromagnetischer Verträglichkeit und elektrischer Sicherheit überein.
Die europäische Vertriebung für die Victor Company of Japan, Limited ist:
JVC Technical Services Europe GmbH
Postfach 10 05 04
61145 Friedberg
Deutschland

Vorsichtsmaßregeln 2

Erste Schritte. 3

Verbindungen 4

Aufheben der Display-Demonstration 5

Grundlegende Bedienungsverfahren 6

Hauptgerat 6

Fernbedienung. 8

Wiedergabe vom iPod. 11

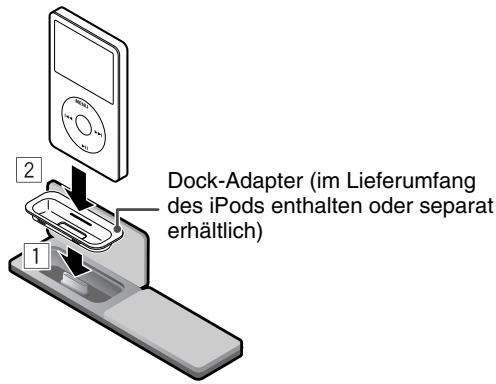

Anschlieben des iPod-Gerats 12

Bedienungen. 13

Hören von UKW-Sendungen 15

Grundlegende Bedienungsverfahren 15

Empfang von UKW-Scenden mit Radio Data System.....17

Wiedergabe von anderen Geräten. 21

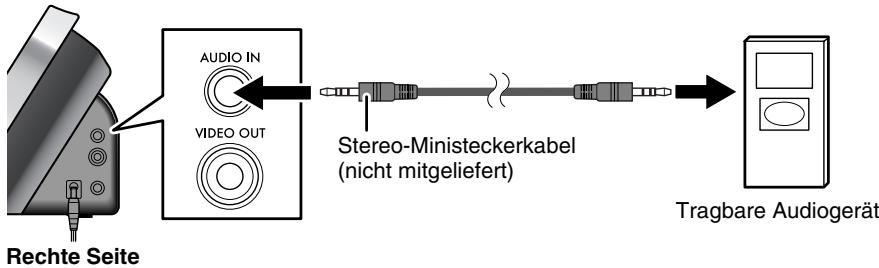

Anschlieben anderes Gerats 21

Bedienungen 21

Einstellen von Uhr und Timer 22

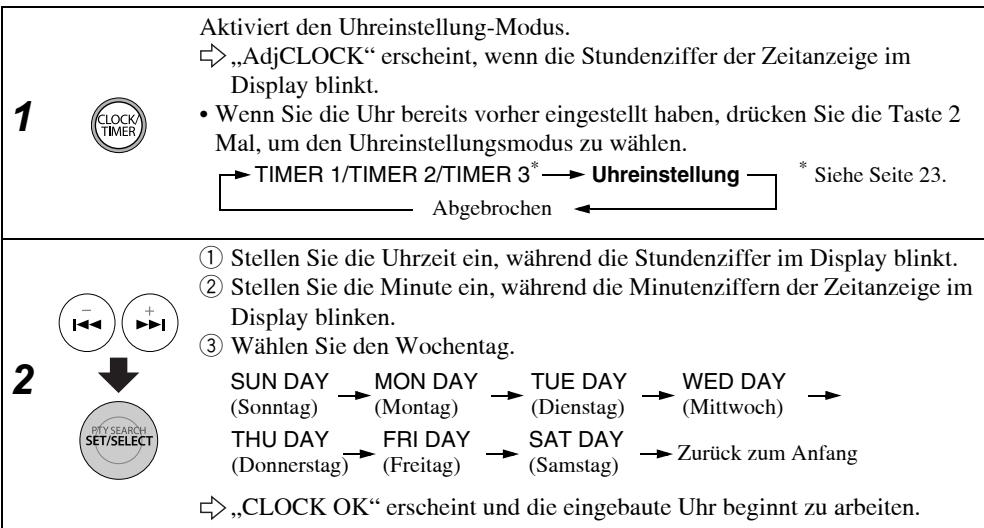

Einstellen der Uhr 22

Einstellung des Timers 23

Störungssuche 25

Technische Daten 26

Einleitung

Wir danken Ihnen für den Kauf eines JVC Produkts.

Bitte lessen Sie die Anleitung vollständig durch, bevor Sie das Gerät in Betrieb besteht, um sichezustellen, daß Sie alles vollständig verstehen und die bestmögliche Leistung des Geräts erhalten.

Vorsichtsmaßregeln

Aufstellung

• An einem Ort aufstellen, der eben, trocken und nicht zu heiß oder zu kalt ist — zwischen 5^ und 35^ .
• Stellen Sie das Gerät an einem Ort mit ausreichender Luftung auf, um Hitzestau in dem Gerät zu vermeiden.

Stellen Sie das Gerät NICHT an einem Ort in der Höhe von Hitzequellen oder an einem Ort auf, der direktem Sonnenlicht, starkem Staub oder Vibration ausgesetzt ist.

• Sorgen Sie für einen ausreichenden Abstand zwischen dem Gerät und Ihr Fremsehgerät.
• Halten Sie das Gerät vom Fernsehgerät fern, um Störungen mit den Fernsehgerät zu vermeiden.

Betriebsstromquellen

• Beim Abtrennen des Geräts von der Wandsteckdoseziehen Sie immer am Stecker und nicht Netzkabel.

Berühren Sie das Netzkabel NICTT mit nassen Handen.

Interne Hitze

Zur Sicherheit mussen Sie folgende Gegenstände beachten:
- Stellen Sie safer, dass für gute Lüftung um das Gerät gesorgt ist. Durch schlechte Lüftung kann Überhitzung und Beschädigung des Geräts verursacht werden.
- Blockieren Sie keine Belüftungsschlitze oder -bohrungen. Wenn diese durch z.B. eine Zeitung oder einen Tuch blockiert sind, kann die Hitze nicht aus dem Gerät entweichen.

Sonstiges

• Falls Metallgegenstände oder Flüssigkeiten ins Gerät geraten, ziehen Sie den Netzstecker ab und wenden sich an ihren Fachhändler, bevor Sie weitere Maßnahmen treffen.

Zerlegen das Gerät NICHT; im Inneren befinden sich keine vom Anwender zu wartenden Teile.

• Wenn Sie thises Gerät über längerere Zeit nicht verwenden,ziehen Sie den Netzstecker von der Wandsteckdose ab.

Falls etwas schiefgeht,ziehen Sie den Netzstecker ab und wenden sich an ihren Fachhändler.

Erste Schritte

In dieser Anleitung werden in erster Linie die Bedienungsschritte mit der Fernbedienung erklart; Sie können jeweils die Tasten und Regler am Gerät verwenden, sofern diese die gleichen (oder ähnliche) Bezeichnungen und Kennzeichnungen/TRagen.

Mitgeliefertes Zubehör

Nach dem Auspacken prufen Sie, ob die folgenden Antikel vorhanden sind. Die Zahl in Klammern zeigt die Anzahl jeder mitgelieferten Stücks an.

Fernbedienung (1)
- Lithiumknopfbatterie CR2025 (1) (Die Batterie wurde bei Auslieferung im Werk installment.)
- Netzkabel (1)
- Netzstecker (AA-R1001) (1)
UKW-Antenne (1)

Falls etwas fehlt, wenden Sie sichitte sofort an ihren Handler.

VORSICHT:

Zur Vermeidung von Bränden und Schäden sollenn Sie das Folgende beachten:

• Verwenden Sie ausschließlich den mitgelieferten Netzstecker.
• Verwenden Sie den mitgelieferten Netzstecker nicht für andere Geräte.

Vorbereitung der Fernbedienung

Bei der ersten Verwendung der Fernbedienung ziehen Sie die Isolationsfolie hereus.

Vorderseite

Ersetzen der Batterie in der Fernbedienung
Legen Sie Batterien in die Fernbedienung unter
Beachtung der richtigen Polung (+ und -) ein.

• Wenn die Reichweite oder Wirksamkeit der Fernbedienung abnimmt, müssen die Batterie ausgewechselt werden.

Rückseite

WARNINGGEN:

• Legen Sie die Batterie an einem Ort ab, wo sie außer Reichweiter kleiner Kinder ist. Falls ein Kind vesehentlich die Batterie verschlucht,(sofort einen Arzt rufen.
  Die Batterie nicht aufladen, kurzschlieben, zerlegen, erhitzen oder in ein Feuer werfen. Dadurch kann die Batterie sich stark erhitzen, bersten oder explodieren.
  Die Batterie nicht zusammen mit anderen Metallgegenständen ablegen. Dadurch kann die Batterie sich stark erhitzen, bersten oder explodieren.
• Beim Entsorgen oder Aufbewahren der Batterie diese mit Klebeband umwickeln; andernfalls kann die Batterie sich stark erhitzen, bersten oder explodieren.
  Die Batterie nicht mit Pinzetten oder ähnlichen Werkzeugen anstoßen. Dadurch kann die Batterie sich stark erhitzen, bersten oder explodieren.
• Entsorgen Sie Batterie sich gemäß unter Bechtung aller gesetzlichen und örtlichen Vorschriften.

VORSICH:

Explosionsgefahr, wenn Batterie falsch eingesetzt wird. Nur durch den selbst oder entsprechenden Typ ersetzen.

Verbindungen

Schlieben Sie das Netzkabel erst an, nach dem alle anderen Verbindungen getätig ist.

Anschlieben der Antenne

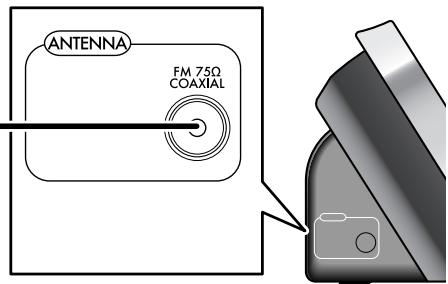

UKW-Antenne (mitgeliefert):

Strecken Sie sie aus, um den besten Empfang zu erzielen.

LinkeSeite

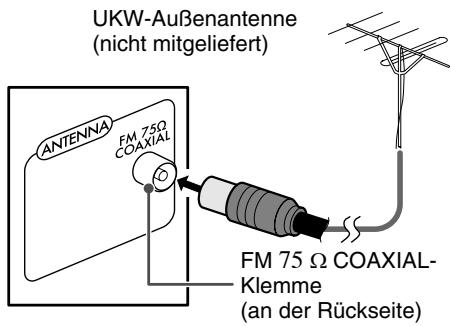

FürbetterenUKW-Empfang

Trennen Sie die mitgelieferte UKW-Anteenne ab, und schreiben Sie eine UKW-Außenantenne mit einem 75 -Draht mit Koaxstecker (IEC oder DIN45325) an.

HINWEIS:

Stellen Sie sichere, dass die UKW-Antenne nicht andere Klemmen, Verbindungskabel oder Netzkabel berührt. Halten Sie außer dem die Antenne von Metalteilen des Geräts, Verbindungskabeln und dem Netzkabel fern. Dadurch kann schlechter Empfang verursacht werden.

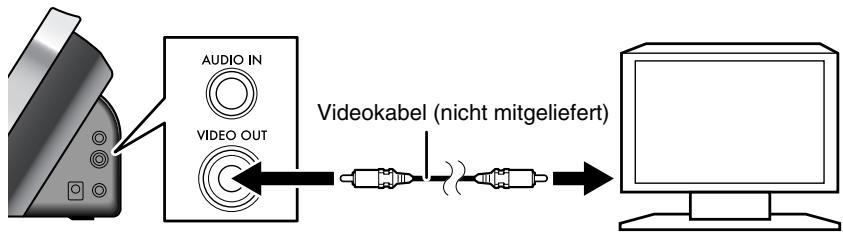

Anschließlich des Videokabels zum Betrachten eines Videos/Bildes von einem iPod

Beim Betrachten von Video/Bildern von Ihr dem Fernsehgerät verwenden Sie ein Composite-Videokabel (nicht mitgeliefert) zum Verbinden der VIDEO OUT-Buchse am Gerät mit dem Composite-Videoeingang an Ihr Fernsehgerät.

Rechte Seite

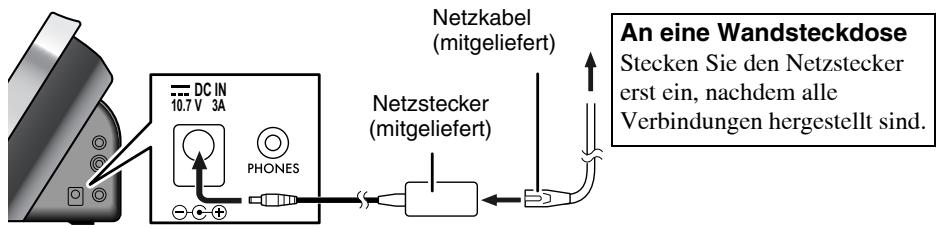

Anschlieben des Netzkabels

Rechte Seite

Aufheben der Display-Demonstration

Wenn Sie das Netzkabel zum ersten Mal anschliffe, beginnt die Display-Demonstration automatisch.

• Wenn Sie das Gerät bedieren, stoppt die Display-Demonstration kurzzeitig. Wenn ca. 2 Minuten lang keine Bedienung erfolgt, startet das Gerät die Display-Demonstration erneut.

Tasten		Funktion
Am Gerät	An der Fernbedienung
COLOR DEMO	COLOR	Halten Sie die Taste gedrückt, bis „DEMO OFF“ im Display erscheint.

• Zum erneuten Aktivieren halten Sie DEMO gedrückt, bis „DEMO ON" im Display erscheint.
• Wenn der ECO-Modus aktiviert ist (S.9) arbeitet die Display-Demonstration nicht.

Grundlegende Bedienungsverfahren

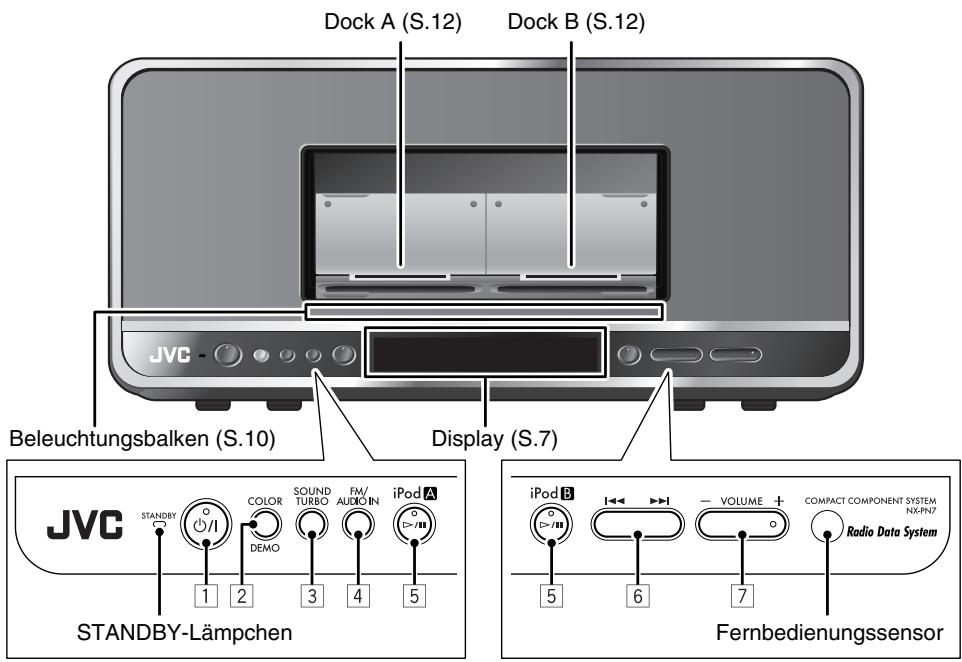

Hauptgerät

Bedienung des Hauptgeräts

Tasten		Funktionen
1	O/1	Schaltet die Anlage ein oder aus (Standby).
2	COLOR DEMO	Ändert die Farbe der Beleuchtungsbalken. (S.10) • Für DEMO-Taste, siehe Seite 5.
3	SOUND TURBO	Aktiviert Sound Turbo. (S.10)
4	FM/AUDIO IN	Schaltet die Quelle auf FM oder AUDIO IN (S.21) um.FM ←→ AUDIO IN
5	iPod A iPod B	Schaltet die Quelle auf iPod A/iPod B. (S.13) Startet die Wiedergabe und pausiert für iPod. (S.13)
6		iPod (S.13): Drücken Sie: Rückwärts springen/vorwärts springen Gedrückt halten: Rückwärts-Suchlauf/Vorwärts-Suchlauf FM (S.15): Stimmt auf einen Sender ab.
7	VOLUME+	Stellt den Lautstärkepegel ein (VOL MIN/VOL 1 bis VOL 29/VOL MAX).

Display-Information

iPod A B

S.TURBO

FM TUNED TA STMONO News Info A.STBY 123 SLEEP

Symbole	Beschreibung
iPod A	Leuchtet auf, während ein iPod an Dock A angeschlossen ist.
iPod B	Leuchtet auf, während ein iPod an Dock B angeschlossen ist.
S.TURBO	Leuchtet auf, wenn Sound Turbo aktiviert ist. (S.10)
FM	Leuchtet auf, wenn FM als Quelle gewählt ist.
TUNED	Leuchtet während ein Sender mit ausreichender Signalstärke abgestimmmt ist.

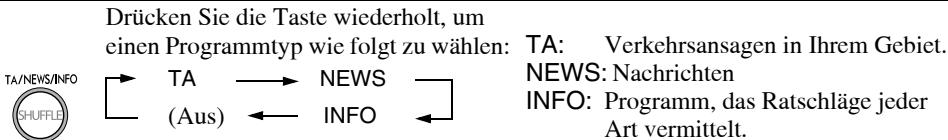

TA/News/Info	Zeigt einen Programmtyp für die Enhanced Other Networks-Funktion im UKW-Modus. (S.20)
ST	Leuchtet während eine UKW-Stereosendung empfangen wird.
MONO	Leuchtet auf, wenn der UKW-Mono-Empfangsmodus aktiviert ist.
A.STBY	• Leuchtet auf, wenn Auto-Standby aktiviert ist. (S.10) • Blinkt etwa 3 Minuten, bevor Auto-Standby das Gerät ausschaltet. (S.10)
1/2/3	• Leuchtet bei eingestelltem Täglich-Timer. (S.24) • 1/2/3-Symbol blinkt, während der Timer/arbeitet.
SLEEP	Leuchtet auf, wenn der Einschlaf-Timer aktiviert ist. (S.10)

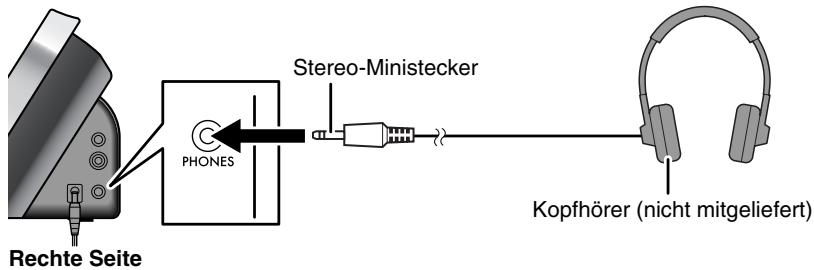

Kopfhörer verwenden

Stellen Sie die Lautstärke immer niedrig, bevor Sie Kopfhörer anschließen.

• Durch Anschlieben der Kopfhörer werden die Lautsprecher deaktiviert.

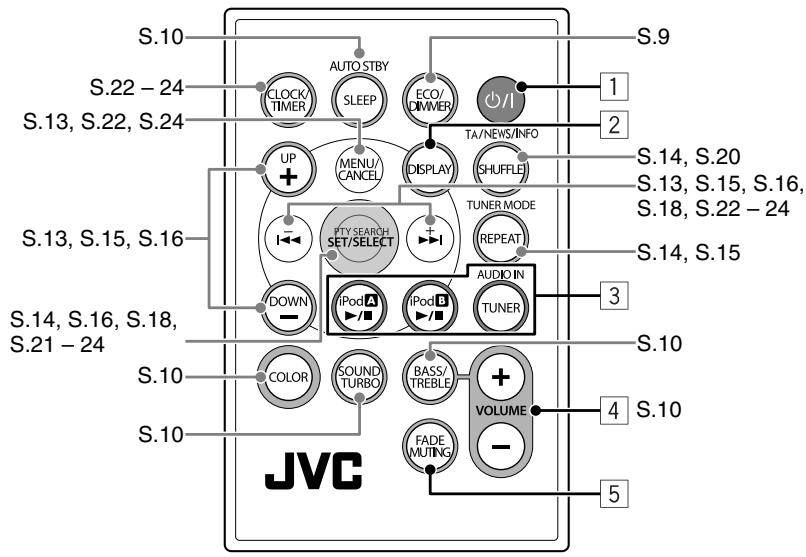

Fernbedienung

Bedienung über die Fernbedienung

Grundlegende Bedienungsverfahren

Tasten		Hauptfunktionen
1	®/®	Schaltet die Anlage ein oder aus (Standby).

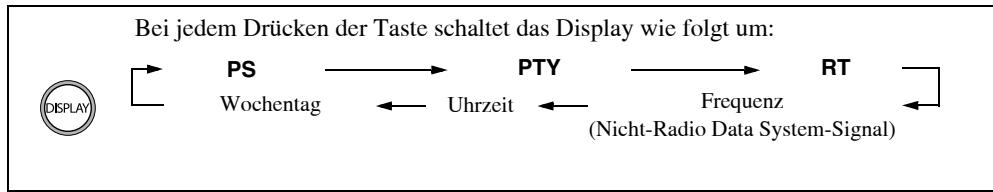

2	DISPLAY	Ändert die angezeigten Informationen. • Für iPod A/iPod B/AUDIO IN: • Beim Ausschalten des Geräts: → Quellennname Uhrzeit Uhrzeit← Wochentag → Wochentag ← • Für FM: → Frequenz → Uhrzeit → Wochentag → RT ← PTY ← PS
3	iPodA iPodB / /	• Schaltet die Quele auf iPod A/iPod B. (S.13) • Startet die Wiedergabe und pausiert für iPod. (S.13)
	AUDIOIN TUNER	Schaltet die Quele auf FM (S.15) oder AUDIO IN (S.21) um.
4	+ VOLUME -	Stellt den Lautstärkepegel ein (VOL MIN/VOL 1 bis VOL 29/VOL MAX).
5	FADE MUTING	Sofortige Reduzierung der Lautstärke. • Zum Wiederherstellen der Lautstärke drücken Sie die Taste erneut oder stellen den Lautstärkepegel ein.

■ Abblenden des Displays und der Beleuchtnungsbalken—DIMMER

Sie konnen die Helligkeit des Displays und der Beleuchtungsbalken einstellen.

Wiederholt drücken, während das Geräteingeschaltet ist.	DIM 1 → DIM 2 DIM OFF (Abgebrochen)
DIM 1: Blendet das Display und die Beleuchtungsbalken ab. DIM 2: Blendet das Display wesentlich mehr als „DIM 1“ ab und schaltet die Beleuchtungsbalken aus.

Zum Einstellen von ECO-Modus

Die Einstellung auf ECO-Modus erlaubt es Ihnen, den Stromverbrauch zu verringern, indem Sie das Display im Standby-Betrieb ausschalten.

ECO/DIRWER

Drücken Sie die Taste, während das Gerät im Bereitschaftsmodus ist. „ECO ON“ entscheidet eine kurze Zeit lang im Display. Die Uhrzeit wird nicht im Display gezeigt, wenn das Gerät im Bereitschaftsmodus ist.

• Zum Aufheben dieser Funktion drücken Sie ECO/DIMMER erneut. „ECO OFF“ erscheint eine kurze Zeit lang, und danach erscheidt die Uhrzeit im Display.
  Die Batterie des iPod wird im ECO-Modus nicht geladen.

Zum Andern der Farbe der Beleuchtungsbalken

Sie konnen die Farbe der Beleuchtungsbalken ändern.

Die Farbe wird fur jeder Quelle gespeichert.

Drucken Sie die Taste wiederholt zum Ändern der Farbe der Beleuchtungsbalken.

• Sie können eine von drei Farben wahren.

• Wenn die Quelle iPod A oder iPod B ist, können Sie die Farbe jedem Beleuchtungsbalkens getrennt einstellen: der Balken unter dem Quellen-iPod.

Ausschalten der Anlage mit einer voreingestellen Verzögerung - Einschlaf-Timer

Drucken Sie die Taste wiederholt, um die Zeit (in Minutes) einzustellen, und darüber wie folgt:

AUTO STBY

(Abgebrochen)

• Zum Überprüfen der bis zum Ausschalten verbleibenden Zeit drücken Sie die Taste SLEEP einzel. Wenn Sie die Taste wiederholt drücken, konnen Sie die Ausschaltzeit ändern.

Automatisches Ausschalten des Geräts — Auto Standby

Halten Sie die Taste gedrückt, bis „A STBY“ im Display erscheint.

A.STBYbeginntzublinken,nachdem dieWiedergabestoppt.

Wenn ca. 3 Minuten lang keine Bedienung erfolgt, während A.STBY blinkt, schaltet das Gerät automatisch aus.

• Zum Aufheben dieser Funktion halten Sie die Taste AUTO STBY gedrückt, bis „OFF“ im Display erscheint.
• Diese Funktion arbeitet nicht wenn UKW als Quelle gewählt ist.

Betonen des Klangs—Sound Turbo

These Funktion betont den Klang.

Drucken, um Sound Turbo zu aktivieren.

Im Display erscheint „S-TURBO" eine kurze Zeit lang und S.TURBO leuchtet auf.

• Zum Aufheben dieser Funktion drücken Sie SOUND TURBO erneut. „OFF“ erscheint im Display.

Zum Einstellen des Tons

Sie konnen die Pegel der Tiefen und Höhen einstellen.

1	Wahlen Sie den einzustellen gewünschten Gegenstand. BASS ←→ TREBLE
2	Stellen Sie den Tiefen- oder Höhenpegel ein (-5 bis +5).

Wiedergabe vom iPod

Sie können 2 iPod-Geräte an diesen Gerät anschließen und Klang sowie Video von ihrem iPod genießen.

Ko mpatible iPod-Typen:

iPod-Modell	Audio	Video
iPod nano 1GB/2GB/4GB	✓	—
iPod nano (zweite Generation) 2GB/4GB/8GB	✓	—
iPod nano (dritte Generation) 4GB/8GB	✓	✓
iPod mini 4GB	✓	—
iPod mini (zweite Generation) 4GB/ 6GB	✓	—
iPod (vierte Generation) 20GB/40GB	✓	—
iPod photo (vierte Generation) 20GB/30GB/40GB/60GB	✓	✓*
iPod video (fünfte Generation) 30GB/60GB/80GB	✓	✓
iPod classic 80GB/160GB	✓	✓
iPod touch 8GB/16GB/32GB	✓	✓
iPhone 4GB/8GB/16GB	✓	✓

• Nur für Standbild.

Wenn der iPod nicht korrekt abspielt, aktualisieren Sie ihre iPod-Software auf die neueste Version.

• Für Einzelheiten zur Aktualisierung Ihres iPod prüfen Sie die Apple-Website http://www.apple.com.

iPod ist ein Warenzeichen von Apple Inc., eingetragen in den USA und anderen Ländern. iPhone ist ein Warenzeichen von Apple Inc.

Anschlieben des iPod-Geräts

Schlieben Sie den iPod an Dock A oder B am Gerät an.

Sie konnen 2 iPod-Geräte gleichzeitig angeschlossen haben.

• Vergewissern Sie sich, dass das Gerät beim Anschlieben eines iPod auf Standby geschalte ist.

1.

2.

So trennen Sie den Dock-Adapter vom Docking:

Ziehen Sie den Dock-Adapter mit dem Fingernagel oder einem spitzen Werkzeug unter Verwendung des Schlitzes hoch.

• Achten Sie darauf, nicht die Fingerspitzen zu verletzen oder die Klemmen des Docks zu beschädigen.

HINWEISE:

• Achten Sie darauf, nicht die Klemme am Dock beim Anbringen/Abnehmer des iPod zu beschädigen.
• Schlieben Sie die Abdeckung des Docks, wenn Sie nicht den iPod am Gerät anschreiben.

Uber die Batterieladung am iPod

Die Batterie im iPod wird immer über these Gerät geladen, ausgenommen wenn das Gerät im ECO-Modus ist (siehe Seite 9).

• Wenn 2 iPod-Geräte angeschlossen sind, werden beide Batterien gleichzeitig aufgeladen.
• Für Einzelheiten zum Batterieladen siehe Bedienungsanleitung des iPod.

Bedienungen

Einzelheiten siehe Bedienungsanleitung des iPod.

HINWEISE:

• Vor dem Betrachten eines Videos/Bildes von Ihrm iPod auf Ihrm Fernseher erhöhen Sie die entsprechenden Einstellungen am iPod vor. Für Einzelheiten zur Einstellung siehe Bedienungsanleitung für den iPod.
• Für iPhone und iPod touch Bedieren Sie den iPod direkt in den folgenden Fällen: -bei Verwendung der Home-Taste -beim Wahlen von Anwendungssymbolen im Home-Bildschirm -beimziehen des Schiebers

Tasten		Funktionen	Steuerung des iPod
Am Gerät	An der Fernbedienung
iPod A iPod B iPod A iPod B iPod A iPod B iPod A iPod B iPod A iPod B iPod A iPod B iPod A iPod B iPod A iPod B iPod A iPod B iPod A iPod B iPod A iPod B iPod A iPod B iPod A iPod B iPod A iPod B iPod A iPod B iPod A iPod B iPod A iPod B iPod A iPod B iPodA iPod B iPod A iPod B iPod A iPod B iPod A iPod B iPod A iPod B iPod A iPod B iPod A iPod B iPod A iPod B iPod A iPod B iPod A iPod B iPod A iPod B iPod A iPod B iPod A iPod B iPod A iPod B iPod A iPod B iPod A iPod B iPod A iPod B	Drücken Sie: -Wählt iPod A/iPod B als Quelle und startet die Wiedergabe. -Wiedergabe starten/Pause. Gedrück halten*1: iPod ist im Schlafmodus.	▶II,▶oder II
	Drücken Sie: Vorwärts-Springen Gedrück halten: Vorwärts-Suchlauf	▶I
	Drücken Sie: Rückwärts-Springen Gedrück halten: Rückwärts-Suchlauf (Drücken Sie bei der Wiedergabe, um zum Anfang des Tracks zu gehen.)	▶
-	MENUCANCE	Geht zum vorherigen Menu/Bildschirm zurück.	MENU*2
-	UP+DOWN	Wählt einen Gegenstand im Menu/Bildschirm. -Drücken Sie: Wählt einen Gegenstand. -Gedrück halten: Scroll durch eine Liste. Zum Stoppen des Scrollens drucken Sie eine der Tasten. ·Für iPhone und iPod touch: Die Tasten arbeiten nach dem Starten von „Musik“ oder „Videos“ durch Antippen des entsprechenden Anwendungssymbols im Home-Bildschirm des iPod. ·Für andere iPod-Geräte als die obigen: Die Tasten arbeiten auf gleiche Weise wie die Bedienung des Clickwheels am iPod im/gehen den Uhrzeigersinn.	Clickwheel*2

^1 Nicht für iPhone und iPod touch verfügbar. ^2 Nicht mit iPhone und iPod touch ausgestellt.

Tasten		Funktionen	Steuerung des iPod
Am Gerät	An der Fernbedienung
—	PHY.SEARCH SET/SELECT	Bestätigt einen Gegenstand im Menu/Bildschirm.	Center-Taste*
—	TA/NEWS/INFO SHUFFLE	Wählen Sie den gewünschten Zufallsmodus. ➔ „SHUFFLE“ entscheidet eine kurze Zeit lang im Display. ·Das Zufallssymbol leuchtet im Display/Bildschirm des iPod auf. ·Zum Abbrechen drücken Sie die Taste erneut, bis das Zufallssymbol verschwindet. ·Zufallswiedergabe gilt für den als Quelle gewählten iPod.	—
—	TUNERMODE REPEAT	Wählen Sie den gewünschten Wiederholmodus. ➔ „REPEAT“ entscheidet eine kurze Zeit lang im Display. ·Das Wiederholsymbol leuchtet im Display/Bildschirm des iPod auf. ·Zum Abbrechen drücken Sie die Taste erneut, bis das Wiederholsymbol verschwindet. ·Wiederholwiedergabe gilt für den als Quelle gewählten iPod.	—

• Nicht mit iPhone und iPod touch ausgestattet.

HINWEISE:

• JVC übernimmt keine Haftung für jegliche Verluste oder Schäden am iPod, die durch Verwendung desses Produkts verursacht werden können.
• Die Klemmen am Dock und am iPod sollen nicht berührt oder angestoffen werden. Diese Anschlüsse können beschädigt werden.
• Wenn Sie ihren iPod an das Dock anschließen, stellen Sie sicher, dass der Stecker des Docks vollständig in den iPod eingesteckt ist.
• Stellen Sie die Lautstärke immer auf den kleinsten Wert, wenn Sie den iPod anschließen oder entfernen.
• Klangverzerrungen können auftreten, wenn Audioquellen mit hohen Aufnahmegegen wiedergegeben werden. Wenn Verzerrung auftritt, wird empfohlen, den Equalizer am iPod auszuschalten. Für Information zur Bedienung des iPod siehe Bedienungsanleitung des iPod.
• Tragen Sie nicht das Gerät mit angeschlossen iPod. Sie können es fallenlassen oder versehentlich Schäden am Steckerteil verursachen.
• Schalten Sie das Gerät beim Abtrennen eines iPod aus.
• Entfernen Sie den iPod vom Dock, wenn Sieihn nicht benutzen.
• Wenn Sie den angeschlossenen iPod nicht über das Gerät oder mit der Fernbedienung bedienen können, bedieren Sie den iPod direkt.
• Nach dem Anschlieben eines iPod warten Sie, bis das Gerät betriebsbereit ist (etwa 3 Sekunden).

Hören von UKW-Sendungen

Grundlegende Bedienungsverfahren

Tasten		Funktionen
Am Gerät	An der Fernbedienung
FM/AUDIO IN AUDIO IN TUNER		Wählt FM als Quelle.FM AUDIO IN Wenn ein UKW-Programm in Stereo ausgestrahlt wird, leuchtet die Anzeige ST (Stereo) im Display (nur bei gutem Empfang) auf.
+ + +		Drücken Sie:Ändert die Freqenz.Gedrückt halten und loslassen:Das Gerät startet den Sendersuchlauf und stoppt, wenn ein Sender mit ausreichender Signalstärke gefunden wird.Zum Stoppen des Suchlaufs, drücken Sie erneut.
-		Stimmt auf einen Festsender ab: Drücken Sie die Taste wiederholt, um eine Festsendernummer zu wahren. (Zur Einstellung von Festsendern siehe Seite 16.)
-		Ändert den UKW-Empfangsmodus: Wenn eine UKW-Stereosendung schwer zu empfangen oder gestört ist, zur Verbesserung des Empfangs hier drucken. MONO (mono) leuchtet im Display auf. Der Empfang wird verbessert, obwohl der Stereoeffekt verloren besteht.Zum Zurückschalten auf Stereo-Effekt drucken Sie die Taste erneut.

Einstellung von Festsendenr

Sie konnen die 30 UKW-Festsender eingeben.

1	AUDIO IN TUNER	Wählen Sie FM als Quelle.
2	- +	Stimmen Sie den Sender ab, dessen Freqenz eingespeichert werden soll. • Sie können auch den Mono-Empfangsmodus für UKW-Festsender speichern, falls gewählt.
3	DY.SEARCH SET/SELECT	Aktivieren Sie den Festsendernummer-Eingabemodus. → „SET“ blinking einige Sekunden lang im Display. • Beenden Sie den folgenden Vorgang, während die Anzeige blinkt.
4	UP + DOWN	Wählen Sie eine Festsendernummer für den zu speichern gewünschten Sonder.
5	STORY.SEARCH SET/SELECT	Speichern Sie den Sender. → „STORED“ erscheint eine kurze Zeit lang im Display.

HINWEISE:

• Die Festsender bleiben, wenn das Netzkabel aus der Steckdose gezogen wird oder wenn die Stromversorgung ausfält, nur noch eine Tage lang gespeichert.
• Wenn Sie einen neuen Sender unter einer belegten Festsendernummer speichern, wird der vorhern unter dieser Festsendernummer vorhandene Sender gelöscht.

Empfang von UKW-Sendern mit Radio Data System

Das Radio Data System ermittelte UKW-Sendern, gemeinsam mit ihrem regulären Programmsignal zusammen zuzüglich die Signale auszuzahrlichen. Bei dieser Gerät konnen Sie die folgenden Typen von Radio Data System-Signalen empfangen.

PS (Sendername):

PTY(Programmtyp):

RT (Radiotext):

Zeigt besteht Sendernamen an.

Zeigt die Art der ausgestrahlten Programms an.

Zeigt die vom Sender übertragenen Textmeldungen an.

Bietet Information über die Typen von Programmen, die von Radio Data System-Sendern auf verschiedene Netzwerken ausgestrahlten werden.

HINWEIS:

Wenn Sie mehr über Radio Data System erfahren sollen, besuchen Sie http://www.rds.org.uk.

Ändern der Radio Data System-Informationen

HINWEIS:

Wenn keine Radio Data System-Signale ausgestrahlt werden, erscheint „NO PS“, „NO PTY“ oder „NO RT“ im Display.

Suchen von Sendungen mit PTY-Codes (PTY-Suche)

Sie können ein bestimmtes Programm unter den Festsendern (siehe „Einstellung von Festsendern" auf Seite 16) durch Angabe der PTY-Codes aufsuchen.

1	Drücken wiederholt, bis „SELECT“ im Display blinkt. ⇒ Das Gerät schaltet auf den PTY-Code-Einstellmodus.
2	Wahlen Sie einen PTY-Code. • Zur Beschreibung der PTY-Codes siehe Seite 19.
3	Das Gerätucht die Festsender für den gewährten Programtyp und stimmt auf den gefundenen ab.

Zum Fortsetzen des Suchlaufs zum Finden eines anderen gewählten Programmtypes drucken Sie PTY SEARCH, während die Anzeigen im Display blinken.

HINWEISE:

• Zum Stoppen des Suchlaufs drücken Sie PTY SEARCH.
• Wenn kein Programm gefunden wird, entscheid „NOTFOUND“ im Display.

PTY-Codes
NONE	Kein Programmtyp, undefiniertes oder schwier in eine Kategorie einzuteilendes Programm.	WEATHER	Wetterberichte und -vorhorsagen.
NEWS	Nachrichten.	FINANCE	Börsenberichte und andere finanzielle Themen.
AFFAIRS	Aktuelle Themen, die über die Nachrichten hinaus gehen, — wie Debatten und Analysen.	CHILDREN	Programme des Kinderfunks.
INFO	Programme, die Ratschläge jeder Art vermitteln.	SOCIAL	Programme, die sich mit soziologischen, historischen, geografischen, psychologischen und gesellschaftlichen Themen befassen.
SPORT	Programme, die sich mit beliebigen Aspekten des Sportes befassen.	RELIGION	Religiöse Themen.
EDUCATE	Bildungsprogramme.	PHONE IN	Programme mit Meinungsumfragen, Höreranrufen oder einem öffentlichen Forum.
DRAMA	Hörspiele und Rundfunkseriesien.	TRAVEL	Reise-InFORMATIONen.
CULTURE	Programme, die sich mit Aspekten der nationalen oder regionalen Kultur befassen, einschließlich von Sprache, Theater usw.	LEISURE	Freizeitthemen.
SCIENCE	Programme zu Naturwissenschaften und Technik.	JAZZ	Jazz.
VARIED	Hauptsächlich gesprochenes Material, z.B. Quiz-Sendungen, Spiele mit Teilnehmer im Studio und Interviews mit bekannten Persönlichkeiten.	COUNTRY	Titel aus der musikalischen Tradition der Südstaaten der USA.
POP M	Kammerzielle Musik mit populärer Beliebtheit.	NATION M	Aktuelle populäre Musik des Landes oder der Region in der Landessprache.
ROCK M	Rockmusik.	OLDIES	Musik aus dem „Goldenen Zeitalter“ der Popmusik.
EASY M	Aktuelle leichte Unterhaltungsmusik.	FOLK M	Titel, deren Wurzeln in der musikalischen Tradition einer bestimmen Nation liegen.
LIGHT M	Instrumentalmusik, Gesangs- und Chorwerke.	DOCUMENT	Programme, die sich mit Untersuchungen sachlicher Themen befassen.
CLASSICS	Klassik einschließlich von Orchesterwerken, Sinfonien, Kammermusik usw.	TEST	Sendungen, die ausgestrahlt werden, um Notsendeausrückungen oder Gerät zu testen.
OTHER M	Musikgenres, die nicht in andere Kategoriengessen.	ALARM	Notdurchsagen.

• Manche UKW-Sender verwenden u.U. eine Klassifizierung von PTY-Codes, die von der obigen Tabelle abweicht.
• Die PTY-Codes erscheinen im Display in der Reihenfolge der obigen(Liste.

Automatisches Umschalten auf ein Programm ihrer Wahl

Die Enhanced Other Networks-Funktion erlaubt es dem Gerät, kurzfristig zu einem anderen UKW-Sender umzuschalten, der ein Programm Ihrer Wahl ausstrahlt (TA, News oder Info).
- These Funktion arbeitet beim Hören eines UKW-Senders, der die gewünschten Signale ausstrahlt.

Wie die Enhanced Other Networks-Funktion praktisch arbeitet:

Wenn ein Sender das Programm Ihrer Wahl beginnnt auszustrahlen, schaltet das Gerät automatisch auf diesen Sender um. Die PTY-Code-Anzeige beginnnt zu blinken.

Nachdem das Programm beendet ist, schaltet das Gerät auf der vorher abgestimmten Sender zurück, aber die Funktion bleibt weiter aktiv (die Anzeige hört zu blinken auf und leuchtet ständig).

HINWEIS:

Wenn Sie TA/NEWS/INFO an der Fernbedienung drücken, während ein Enhanced Other Networks-Programm empfangen wird, erscheint „LOCKED“ zwei Sekunden lang im Display. Dann sind (\text{山山山山山山山山山山山山山山山山山山山山山山山山山山山山山山山山山山山山山山山山山山山山山山山山山山山山山山山山山山山山山山山山山山山山山山山山山山山山山山山山山山山山山

Wiedergabe von anderen Geräten

Anschlieben anderes Geräts

Durch Verwendung eines Stereo-Ministeckerkabels (nicht mitgeliefert) konnen Sie andere Geräte mit analogen Ausgangsbuchsen, z. B. tragbarer Audio-Player, usw. anschließen.

• Lesen Sie die mit den Geräten mitgelieferte Bedienungsanleitung.

HINWEIS:

Vergewissem Sie sich, dass das Gerät beim Anschlieben oder Abtrennen des Geräts auf Standby geschalteit ist.

Bedienungen

Zum Horen des anderen Geräten

1 AUDIO IN Wählen Sie AUDIO IN als Quelle. TUNER FM ←→ AUDIO IN

2 Starten Sie die Wiedergabe am Gerät.

Zum Anpassen des Klangeingangspegels vom Gerät

Sie können den Audio-Eingangspegel für das angeschlossene Gerät anpassen, wenn das eingehende Signal zu schwach oder zu stark ist.

1	AUDIO IN TUNER	Wahlen Sie AUDIO IN als Quelle.
2	LEVEL 1: Normaler Eingangspegel. LEVEL 2: Steigert den Eingangspegel. LEVEL 3: Steigert den Eingangspegel mehr als „LEVEL 2“.	Halten Sie die Taste zum Einstellen des Audio-Eingangspegels gedrückt.

Einstellen von Uhr und Timer

Einstellen der Uhr

Stellen Sie die eingebaute Uhr vor der Verwendung des Timers ein.
- Sie können die Uhrzeit einstellen wenn das Gerät eingeschaltet oder auf Bereitschaftsmodus gestellt ist.

• Zum Verlassen der Uhreinstellung drücken Sie CLOCK/TIMER nach Bedarf.
• Zum Korrigieren einer Falscheingabe im Vorgang drücken Sie MENU/CANCEL. Sie können zum vorherigen Schritt zurückkehren.
• Bei einem Stromausfall gibt die Einstellung der Uhr verloren und wird auf „0:00“ zurückgesetzt. Sie müssen die Uhr neu einstehen.

Einstellung des Timers

Bei Verwendung des Timers konnen Sie zu Musik, usw. aufwachen.

• Bei Verwendung eines iPod oder eines anderen Geräts als Wiedergabequelle müssen diese vorher ans Gerät angeschlossen werden. (S.12, S.21)
• Sie können den Timer einstellen wenn das Gerät eingeschaltet oder im Bereitschaftsmodus ist.
• Das Gerät wird automatisch 2 Stunden nach dem Einsatzen durch den Timer ausgeschelt.

1	CLOCK/TIMER	Aktivieren Sie den Timereinstellung-Modus.→,TIMER 1“, „TIMER 2“ oder „TIMER 3“ entscheid im Display.
2	←+→	Wahlen Sie den einzustellen gewürschten Timer.→ TIMER 1→ TIMER 2→ TIMER 3←
	←+→
3	←+→	Wahlen Sie den Timer-Typ.WEEKLY←ONCE
	←+→
	←+→
	←+→
4	←+→	Wahlen Sie den gewürschten Wochentag.Wenn „WEEKLY“ in Schritt 3 gewählt wird:SUN DAY→MON DAY→TUE DAY→WED DAY→THU DAY→FRI DAY→SAT DAY→MON-FRI→MON-SAT→EVERYDAY→Zurück zum Anfang
	←+→
	←+→
	←+→
	←+→
	←+→
	←+→
	←+→
	←+→
	←+→
	←+→
	←+→
	←+→
	←+→
5	[phone] -1 -1 -1 -1 -1 -1 -1 -1 -1 -1 -1 -1 -1 -1 -1 -1 -1 -1 -1 -2 -2 -2 -2 -2 -2 -2 -2 -2 -2 -2 -2 -2 -2 -2 -2 -2 -2 -2 -2 -2 -2 -2 -2 -2 -2 -2 -2 -2 -2 -2 -2 -2 -2	① Stellen Sie die Stunde und dann die Minute für die Einschaltzeit ein. ② Wahlen Sie eine Wiedergabequelle — „IPod A“, „IPod B“, „FM“ oder „AUDIO IN“. · Wenn „FM“ (UKW) gewählt ist, wahren Sie eine Festsendernummer für den zu verwenden gewürschten Sender. Wenn Sie „FM --“ wahren, wird der zuletzt gewährte Feststender abgestimmt. (Siehe „Hören von UKW-Sendungen“ auf Seite 15.) ③ Wahren Sie den Lautstärkekepegel. → „SET OK“ erscheint, gefolgt von Informationen zur Einstellung, dann erscheint das Symbol ⊙ und die Timer-Nummernanzeige (1/2/3) im Display.
6	Schalten Sie das Gerät aus (auf Standby).

• Zum Verlassen der Timereinstellung drücken Sie CLOCK/TIMER nach Bedarf.
• Zum Korrigieren einer Falscheingabe im Vorgang drücken Sie MENU/CANCEL. Sie können zum vorherigen Schritt zurückkehren.

Aufheben des Timers

1	CLOCK TIMER	Wahlen Sie den aufzuheiten gewürschten Timer.
	1	→ TIMER 1→ TIMER 2→ TIMER 3←
2	MENU/ CANCEL	,→CANCEL“blink im Display. →Das Symbol √und die Timer-Nummernanzeige (1/2/3) verschwinden.

HINWEIS:

Die vorgenommen Einstellungen werden gespeichert, bzw. der Timer gelöscht wird.

Störungssuche

Wenn Sie ein Problem mit Ihr Gemüt haben, gehen Sie zunachst diese Liste durch, um hier eine mögliche Lösung zu finden, bevor Sie das Gemüt zum Kundendienst einreichen.

Allgemein

Das Gerät kann nicht eingeschaltet werden.

Der Netzstecker ist nicht ganz eingesteckt. Schließen Sie ihn ordnungsgemäß an. (S.5)

Anpassungen oder Einstellungen werden plötzlich abgebrochen, bevor sie beendet sind.

Es gibt eine Zeitgrenze. Wiederholen Sie das Verfahren.

Bedienungsvorgänge werden deaktiviert.

Der eingebaute Mikroprozessor weist eine Fehlfunktion wegen elektrischer Störungen auf. Ziehen Sie den Netzstecker ab und steckenihn erneut ein.

Unfähig, das Gerät von der Fernbedienung zu steuern.

Es befindet sich ein Hindernis zwischen Fernbedienung und dem Fernbedienungssensor am Gerät.
Richten Sie die Fernbedienung auf den Fernbedienungssensor auf der Vorderseite.
Signale konnen den Fernbedienungssensor nicht erreichen.
Gehen Sie näher ans Gerät.
Die Batterien sind erschöpf.

Es kommt kein Laut aus den Lautsprechern.

Kopfhörer sind angeschlossen. (S.8)

Das Gerät wird plötzlich ausgeschaltet.

Die Auto-Standby-Funktion schaltet das Gerät aus.

SLEEP wurde zu lange gedrückt, wenn Sie den Einschlaf-Timer eingestellt haben und Auto-Standby aktiviert wurde.

Zum Einstellen des Einsatzf-Timers drucken Sie die Taste kurz. (S.10)

iPod-Bedienverfahren

Der iPod spiel nicht ab, obwohl iPod A /iPod B im Display aufleuchtet.

Die Batterie ist leer. Lassen Sie das Gerät mindestens 10 Minuten lang angeschlossen.

Bedienung des Radios

Schwer hörbare Sendungen wegen Rauschen.

Antennenverbindungen sind falsch oder lockerer. (S.4)
Die UKW-Antenne ist nicht richtig ausgestrekt und platziert. (S.4)

Timer-Funktionen

Der Timer arbeitet nicht.

Der Timer wird nur bei ausgeschalteten Gerät aktiviert (Standby).
Es konnte ein Stromausfall aufgetreten sein. Stellen Sie erst die Uhr, dann den Timer ein. (S.22, S.23)

Technische Daten

Zubehör

Siehe Seite 3.

Verträker

Ausgangsleistung

10W(5W + 5W) bei 8 (10% Klirrfaktor)

(IEC268-3)

Anschlüsse

AUDIO IN

Eingangsempfindlichkeit/Impedanz (1 kHz):

LEVEL 1: 500mV / 47k

LEVEL 2: 250mV/47k

LEVEL 3: 125mV / 47k

Dock A und B für iPod

Ko mpatible iPod-Typen:

SieheSeite11.

Ausgangsleistung (jeder iPod):

5V = 500mA Gleichstrom

VIDEO OUT (Für iPod)

FBAS

PHONES

32 -1k

15mW / K anal Ausgangsleistung bei 32

Tuner

UKW-Abstimmbereich:

87,50 MHz - 108,00 MHz

Gerät

Abmessungen (B/H/T):

318mm× 148mm× 154mm

Gewicht:

Ca. 1,6kg

Laufsprecherdaten

Typ:

Vollbereich-Bassreflex

Lautsprecher:

7 cm Konus × 2

Impedanz:

8Ω

Leistungsmerkmale

Stromversorgung:

10,7 V --- 3 A Gleichstrom (EXTERNAL

DC IN)

Netzstecker (AA-R1001)

EINGANG:

110 - 240V ,50Hz / 60Hz1A

Wechselstrom

AUSGANG:

10,7 V = 3 A Gleichstrom, 32,1 VA

Leistungsaufnahme:

35 W (eingeschaltet)

4 Woder weniger (im Bereitschaftsmodus)

1 Woder weniger (ECO-Modus)

19 W (im Bereitschaftsmodus, mit zwei

angeschlossenen iPod-Geräten.)

Änderungen bei Design und technischen Daten bleiben vorbehalten.

Table des matières

Introduction 2

Precautions 2

Pour commencer 3

Connexions. 4

Basisbedieningen. 15

Technische gegevens 26

Inleiding
