BEDIENUNGSANLEITUNG 24-235-085 Ergotron

Tablet Managementwagen – Anleitung

zum Aufbau und Gebrauch

Seite 13 - Seite 16

1 Ladungsanordnung für Tablet

Zuerst Anleitung zur Ladung des Tablets und anschließend die Anleitung zur Einrichtung der Synchronisierung befolgen.

Tablet Managementwagen – Anleitung zum Aufbau und Gebrauch

1 Vor dem Fortfahren sicherstellen, dass das Netzkabel vom Steckernetzteil getrennt wurde. Modul entsperren und Türen öff nen.

2 Die zwei Schrauben innen im Modul mit einem Kreuzschlitzschraubenzieher entfernen. Die Schrauben für später aufbewahren.

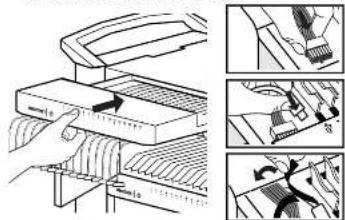

3 Die Modulschublade teilweise herausziehen. Vor dem vollständigen Herausziehen der Schublade müssen zwei Kabel aus der Steckdose bzw. dem Anschluss herausgezogen werden. Für Zugang zu den zwei Kabeln den Kabelbinder öffnen.

4 USB- und Gleichstromkabel aus der Steckdose bzw. dem Anschluss herausziehen (zur Freigabe den Hebel unter dem Gleichstromkabelstecker drücken). Die Schublade kann nun herausgezogen werden.

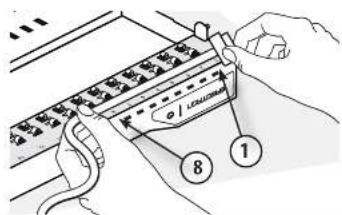

5 Schublade umgekehrt auf die Wagenablage aufl e- gen. Tablet-USB-Kabel entlang der Zahlen 1 bis 8 auf der Schublade verlegen, um Spielraum zu gewährleisten (von gestrichelter Linie dargestellt).

6 Das Tablet-USB-Kabel durch die Schlitze zur Rückseite führen und dabei den im vorherigen Schritt abgemessenen Spielraum beibehalten.

7 Die Schublade umkehren. Das nicht benötigte USB-Kabel um den Kabel-Organizer wickeln.

8 USB-Kabel mit dem entsprechenden USB-Anschluss verbinden. USB-Verkabelungsschritte 5 bis 8 für die restlichen Tablets wiederholen, die zu diesem Modul gehören.

9 Die Schublade teilweise in das Modul schieben. USB- und Gleichstromkabel wieder anschließen und die Kabelbinder um die Kabel wickeln.

10 Die Schublade vollständig in das Modul schieben. Die in Schritt 2 entfernten Schrauben wieder einsetzen und anziehen.

11 Die in Schritt 2 entfernten Schrauben wieder einsetzen und anziehen.

Laden des Tablets

Die Stromzufuhr des Wagens wird anhand des Netzkabels ein- und ausgeschaltet. Das Laden erfolgt, sobald das Netzkabel des Wagens angeschlossen ist, SOFERN kein Mac- oder PC-Notebook-USB-Kabel zur Synchronisierung an den Wagen angeschlossen ist

(siehe Einrichtung der Tablet-Synchronisierung auf der nächsten Seite).

Das Netzkabel des Wagens fungiert als die Verbindungs-/Trennvorrichtung und schaltet den Strom ein und aus.

777-24-014-W-01 rev B

1 Ladungsanordnung für Tablet Forts.

Tablet Managementwagen – Anleitung zum Aufbau und Gebrauch

LED-Anzeigen

Stromversorgungsanzeige – vermittelt Synchronisations- und Ladestatus durch die folgenden Signale:

Aus = dem Modul wird kein Strom zu geführt.

Ein – kein Blinken = Tablets werden geladen.

Ein – langsames Blinken = Computer ist mit der USB-Steckdose verbunden und Tablets sind zur Synchronisierung bereit bzw. werden synchronisiert.

Ein – schnelles Blinken = Fehlerstatus. Sicherstellen, dass alle Kabel in der Kabelschublade richtig sitzen.

Falls das Problem weiterhin besteht, den Kundendienst von Ergotron kontaktieren.

1–16 ISI (individuelle Statusindikatoren) – der Reihe nach nummerierte LEDs, die den einzelnen Tablets im Modul entsprechen*:

Grün = vollständig aufgeladen.

Gelb = Ladevorgang läuft.

* Wenn der Synchronisationsvorgang des Moduls läuft, leuchten alle ISI grün.

2 Einrichtung der Tablet-Synchronisierung

Vor Beginn der Synchronisierungsanleitung die Anleitungsschritte zum Laden der Tablets fertigstellen.

Synchronisieren der Tablets mit dem Notebook

Die Tablets werden als USB-Geräte verbunden, wenn das mitgelieferte USB-Kabel über den USB-Anschluss an der Modulaußenseite mit einem Host-Laptop verbunden wird.

Apple iPad- oder iPod Touch-Geräte werden anhand von iTunes mit einem Host-Laptop synchronisiert. Wenn der Mac- oder PC-Laptop eingeschaltet ist und iTunes ausgeführt wird, werden die Geräte automatisch mit dem Laptop synchronisiert, sobald der Laptop über das USB-Kabel mit dem USB-Anschluss auf der Modulaußenseite verbunden wird. Die Anleitungsschritte für die Einrichtung von iTunes und der Apple-Geräte sind gesonderten Anleitungen zu entnehmen.

Für alle anderen Tablets sollten die Produktanleitungen der jeweiligen Tablet-Hersteller zurate gezogen werden, um Informationen zur Synchronisierung mit einem Host-Laptop zu erhalten.

1

Mac- oder PC-Notebook, Netzadapter und ein USB-Kabel auf die Arbeitsablage des Wagens legen.

2 USB- und Netzadapterkabel mit dem Notebook verbinden. Die Kabelenden seitlich den Wagen entlang nach unten verlegen und den Netzadapter in der Aussparung aufbewahren.

Notebook-USB-Kabel mit dem seitlich am Wa- gen befi ndlichen Anschluss verbinden.

Notebook-Netzadapter mit den Zugangskabeln in der Aussparung verbinden. Notebook einschalten, um mit dem Synchronisieren zu beginnen.

Tablet Managementwagen – Anleitung zum Aufbau und Gebrauch

Elektrische Sicherheit von Wagen und Gerät(en)

Mit der Verwendung von Geräten mit Netzkabeln sind gewisse Gefahren verbunden. Wenn sich der Wagen in der Nähe von Kindern befindet, müssen diese Gefahren in Betracht gezogen und vermieden werden.

WARNUNG: Eine Nichtbeachtung der folgenden Hinweise ktrischen Sicherheit kann zu Brand oder tödlichem Stromführen.

Elektrische Kabel können eine Gefahr darstellen. Miss- h kann zu Brand oder tödlichem Stromschlag führen.

• Doppelsicherung Phase / Neutralleiter
- Netzkabel vor jeder Verwendung genau prüfen.
- Keine beschädigten Kabel verwenden.
- Den Stecker vollständig in die Steckdose einstecken.
• Das Kabel am Stecker aus der Steckdose ziehen.
• Das Kabel nicht am Kabel aus der Steckdose ziehen.
- Beim Herstellen von Anschlüssen keine übermäßige Kraft aufbringen.

- Das Kabel nicht an ein Verlängerungskabel anschließen.

- Metallzungen oder -stifte des Netzkabels nicht entfemen, verbiegen oder modifi zieren.

- Keine Objekte über das Kabel ziehen, darauf abstellen oder darüber fahren.

- Nicht auf das Kabel treten.

- Überhitzung vermeiden. Das Kabel abwickeln und nicht mit Material bedecken.

- Kabel nicht durch Eingänge oder Löcher in Decken, Wänden oder Fußböden verlegen.

Den Wagen von Wasser femhalten.

- Wenn nass nicht verwenden.

- Den Wagen nicht in der Nähe entzündlicher Flüssigkeiten oder Gase abstellen.

Das Netzkabel des Wagens fungiert als die Verbindungs-/Trennvorrichtung und schaltet den Strom ein und aus.

Sichere Verwendung des Wagens

Mit der Verwendung des bewegten oder stationären Wagens (für Ladung oder Aufbewahrung) sind bestimmte Gefahren verbunden. Wenn sich der Wagen in der Nähe von Kindern befindet, müssen diese Gefahren in Betracht gezogen und vermieden werden.

WARNUNG: Eine Missachtung dieser Sicherheitshinweise zur Wagenverwendung kann zu ernsthaften Verletzungen oder Beschä- gen von Geräten führen.

Kindern sollte die Bewegung des Wagens nur unter Aufsicht eines Erwachsenen gestattet werden, der mit sämtlichen Aspekten seines Betriebs vertraut ist.on.

- Keiner Person das Sitzen, Stehen oder Klettern auf dem Wagen gestatten.

• Den Wagen nicht von unten anheben.

- Ventilatoren- und Entlüftungsöffnungen nicht blockieren. Zur Verhinderung der Überhitzung rund um Ventilatoren und Entlüftungen mindestens 127 mm (5 Zoll) Freiraum lassen.

Der Wagen wurde ausschließlich zur Verwendung in Innenräumen konzipiert.

- Mit dem Wagen ausschließlich die in dieser Anleitung angegebenen Geräte transportieren bzw. aufbewahren.

- In diesem Wagen keine Flüssigkeiten oder Reinigungsmittel aufbewahren.

- Auf Wagenablage oder –regal keine schweren Gegenstände legen.

— Die maximale Belastbarkeit der oberen Ablage beträgt 11,4 kg (25 lbs).

— Die maximale Belastbarkeit des Regals beträgt 16 kg (35,2 lbs).

Bewegen des Wagens

• Vor dem Bewegen des Wagens:

1. Das Netzkabel aus der Wandsteckdose herausziehen.

2. Gewährleisten, dass das Kabel aufgerollt und sicher verstaut ist.

3. Türen schließen und verschließen.

4. Gegenstände von der oberen Arbeitsfläche entfernen.

5. Laufrollen entsperren.

- Den Wagen für beste Manövrierbarkeit und zur Verhinderung von Muskelverspannungen schieben (nicht ziehen).

- Den Wagen nicht über holprige, unebene oder ungleichmäßige Oberflächen wie Schotter bewegen.

Abstellen des Wagens

Abstellen des Wagens

VORSICHT: Änderungen oder Modifikationen, die nicht ausdrücklich von Ergotron genehmigt wurden, können den Verfall des Rechts zur Bedienung des Gerätes durch den Benutzer zur Folge haben.

ERGOTRON Tablet Manage- mentwagen Eingang/Ausgang: 220/230/240 V~, 4,3 A, 50/60 Hz CE e For Mio. 1987, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020

EROTRON Tablet Managementwagen Eingang/Ausgang: 100/120 V~, 9.1 A, 50/60 Hz cUL US 35MR LISTED UL 60950 ACCESSORY Dieses Gerät erfüllt die in Abschnitt 15 der FCC-Bestimmungen aufgeführten Aufwendungen. Bem Betrieb müssen folgende Bedingungen zutteffert. 1 Dieses Gerät darf keine schödlichen Interferenzen verumachen. 21 Dieses Gerät muss alle empfangenen Interferenzen aufnehmen, auch sichte, die unverändliche Answirkungen auf den Betrieb haben. Dieses Gerät der Klasse A entspricht der kainadschen IKE-003. / Got appreit numéorie de la classe A est conforme a la norme NVS-003 du Canada. 16 x 16 x 16 x 16 x 16 x 16 x 16 x 16 x 16 x 16 x 16 x 16 x 16 x 16 x 16 x 16 x 16 x 16 x 16 x 16 x 16 x 16 x 16 x 16 x 16 x 16 x

4 Technische Daten

Dieses Gerät erfüllt die in Abschnitt 15 der FCC-Bestimmungen aufgeführten Anforderungen. Beim Betrieb müssen folgende Bedingungen zutreffen: 1) Dieses Gerät darf keine schädlichen Interferenzen verursachen. 2) Dieses Gerät muss alle empfangenen Interferenzen aufnehmen, auch solche, die unerwünschte Auswirkungen auf den Betrieb haben. Dieses Gerät der Klasse A entspricht der kanadischen ICES-003. / Cet appareil numérique de la classe A est conforme à la norme NMB-003 du Canada.

Wagenabmessungen:

58,4 x 46,7 x 100 cm (H x B x T) (23 x 18,4 x 39,3 Zoll)

Gewicht des Wagens (ohne Geräte)

Zwei-Modul-Wagen 43,1 kg (95 lbs)

Drei-Modul-Wagen 54,1 kg (119 lbs)

Nenntragkraft

Obere Arbeitsfläche 11,3 kg (25 lbs)

Unteres Regal (nur Zwei-Modul-Wagen)11,3 kg (25 lbs)

Tablet-Maximalgröße

Abmessungen der einzelnen Tablets (einschließlich Deckel):

Gewicht der einzelnen Tablets: Bis zu 1 kg (2,2 lbs)

LED-Statusanzeigen (ISI) – optionale Funktion

Die Lampen geben den Stromstatus und den Synchronisationsvorgang an

Zwei-Modul-Wagen - 32 LED-Lampen

Drei-Modul-Wagen - 48 LED-Lampen

Kühlung/Ventilation

Ein 5-V-Gleichstrom-Dauerbetriebs-Ventilator in jedem Modul

Externe Steckdose(n)

Eine oder zwei Steckdosen, je nach Region

100/120 V\~, 3A, 50/60 Hz oder

220/230/240 V\~, 1.5A, 50/60 Hz

Transportabmessungen:

117 x 76 x 58 cm (46,1 x 29,9 x 22,8 Zoll)

Tablet Managementwagen – Anleitung zum Aufbau und Gebrauch

Transportgewicht:

Zwei-Modul-Wagen 64 kg (140 lbs)

Drei-Modul-Wagen 76 kg (168 lbs)

Stromversorgungssystem

100/120 V\~, 9,1A, 50/60 Hz oder

220/230/240 V\~, 4,3A, 50/60 Hz

Je nach Region und Wagenmodell

Stabilitätstest/Winkel: 10 Grad

Umgebungsbedingungen

Temperaturbereich:

Betrieb zwischen 0 und 30 °C (32 bis 86 °F)

Lagerung zwischen -40 und 60 °C (-40 und 140 °F)

Relative Luftfeuchtigkeit (Höchstwert):

Betrieb bei 10 bis 90 % (nicht kondensierend)

Lagerung bei 5 bis 95 % (nicht kondensierend)

Höhenlage (Höchstwert): 2000 m (6.562 Fuß)

Verträglichkeit: Nur Tablets mit USB-Ladung, u. a.: Apple iPad, Apple iPod Touch, Barnes & Nobel Nook, Amazon Kindle. In Bezug

auf Kompatibilität von hier nicht aufgeführten Geräten Ergotron kontaktieren.

Service und Gewährleistung

Weitere Informationen zu Service und Gewährleistung erhalten Sie unter www.ergotron.com.

ERGOTRON

Auch wenn Egrotorn, inc jede Anstrengung unternimmt, um genaue und vollständige Informationen zur Installation und zum Gebuch vonel Produkte zur Verfügung zu stellen, haftot es nicht für Redaktionskorefer oder Ausstattungen (einschließlich solchen bei der Übersetzung aus dem Engleihen in eine andere Sprachei) oder für zufällige, besondere oder Folgeschaden wie ichiner Natur auch immer, die Ertragsteuerer als erfasstete. Im das Ertragsteuern auf die Ertragsteuern vor der Ertragsteuern entstanden sind. Egrotorn, inc behält sich das Rechte vor, ohne Voranklindigung Änderungen am Produktäudefend und/oder die Produktdokumentation vornehmen zu dürfen. Änderungen finanziellen Informationen oder dieses Handbuch in anderen Sprachen erhalten Sie vom Ergebnor-Kundenvdienst Verarbeitigung, Speicherung oder Übertragung elektronisch, mechanische, Fotokopie, Aufzeichnung e Gewinnungs- und Anteileinbarkeit des Kreditrisikungen, die Vermöhnung von Egrotorn, i. 1.181 Trapo Region Eugan, Minnesota, 55121, USA. Patenzschutz bzw. Patamammelung in den USA und anderen Ländern. Egrotorn ist eine eingeztagene Marke von Egrotorn, inc

Wagenausstattung

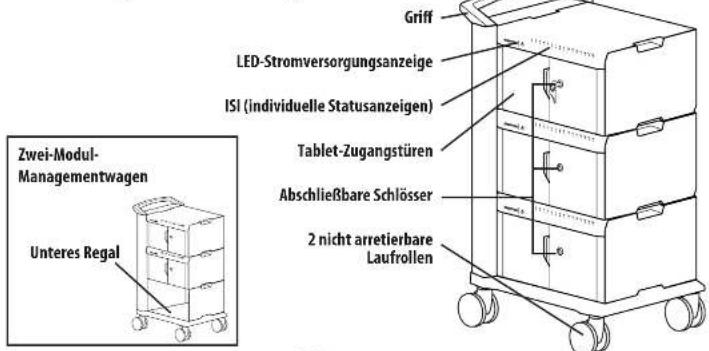

Griff LED-Stromversorgungsanzeige ISI (individuelle Statusanzeigen) Tablet-Zugangstüren Abschließbare Schlösser 2 nicht arretierbare Laufrollen Zwei-Modul- Managementwagen Unteres Regal

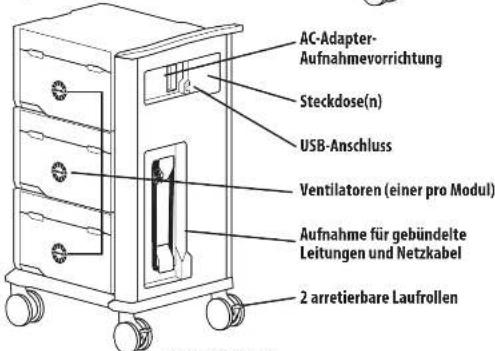

AC-Adapter- Aufnahmevorrichtung Steckdose(n) USB-Anschluss Ventilatoren (einer pro Modul) Aufnahme für gebündelte Leitungen und Netzkabel 2 arretierbare Laufrollen
