BEDIENUNGSANLEITUNG HW-F350 SAMSUNG

Crystal Surround Air Track (Aktives Lautsprechersystem) Bedienungsanleitung

Erleben Sie die Möglichkeiten

Vielen Dank, dass Sie sich für ein Produkt von Samsung entschieden haben.

Registrieren Sie Ihr Produkt unter

www.samsung.com/register

SoundShare

SoundShare gibt den Ton des Fernsehgeräts auf Ihrem SAT über eine Bluetooth Verbindung wieder und regelt den Klang.

3D SOUND PLUS

Diese 3D SOUND PLUS fügt Ihrem Klangerlebnis Tiefe und Räumlichkeit hinzu.

Spezial Klangmodus

Sie können unter 7 verschiedenen Tonarten wählen - MUSIC, NEWS, DRAMA, CINEMA, SPORTS, GAME, und OFF (Original Ton) - je nach Art des Inhalts, den Sie wiedergeben möchten.

Multifunktionsfernbedienung

Die mitgelieferte Fernbedienung kann zur Steuerung des Fernsehgerätes, das an dieses Gerät angeschlossen ist, verwendet werden. (Nur zusammen mit Samsung-Fernsehgeräten funktionsfähig)

Die Fernbedienung verfügt über eine Hotkey-Taste für das Fernsehgerät, mit der Sie mittels eines einfachen Tastendrucks verschiedene Operationen ausführen können.

Aktives Lautsprechersystem

Dieses Gerät ist ein aktives Lautsprechersystem, das eine qualitativ hochwertige Tonqualität in einem einzelnen schlanken Gerät liefert.

Für dieses Gerät benötigt man keine Verkabelung und zusätzlichen Lautsprecher, die normalerweise mit herkömmlichen Surround- Soundsystemen assoziiert werden.

Unterstützung der USB-Host-Funktion

Mit der USB-Host-Funktion können Sie externe USB-Speichergeräte wie MP3-Player oder USB-Flash-Speicher anschließen und darauf enthaltene Dateien wiedergeben.

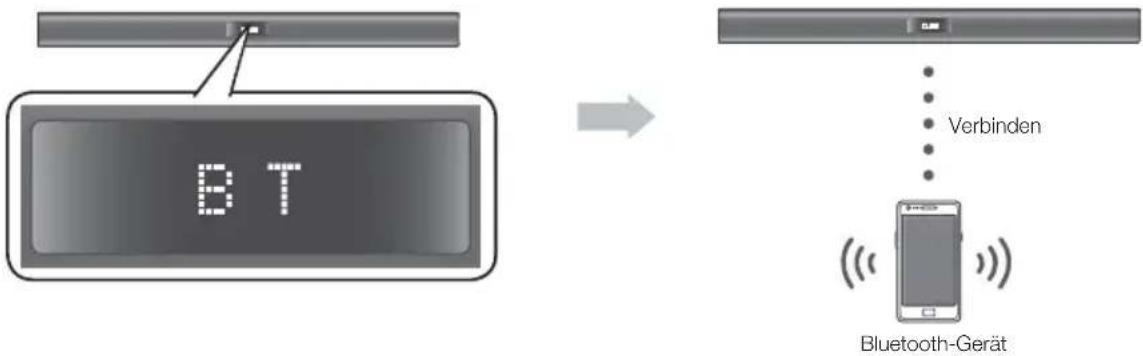

Bluetooth Funktion

Sie können ein Bluetooth-Gerät an den SAT anschließen und Musik in hoher Stereo-Klangqualität genießen - ganz ohne störende Kabel!

LIZENZ

DOLBY DIGITAL

Hergestellt unter Lizenz von Dolby Laboratories. Dolby sowie das Doppel-D-Symbol sind Warenzeichen der Dolby® Laboratories.

Hergestellt unter Lizenz und US-Patentnummern: 5,956,674; 5,974,380; 6,487,535 & sowie anderen in den USA und weltweit ausgestellten und angemeldeten Patenten. DTS, das Symbol, und DTS zusammen mit dem Symbol sind eingetragene Warenzeichen. DTS 2.0 Channel ist ein Warenzeichen von DTS, Inc. Das Produkt enthält Software. © DTS, Inc. Alle Rechte vorbehalten.

- Wenn Sie Fragen bezüglich des Themas Open Source haben, wenden Sie sich bitte per E-mail unter der Adresse [e-mail] an Samsung.

HINWEISE ZUR SICHERHEIT

ZUR VERMEIDUNG VON STROMSCHLÄGEN DARF DIESES GERÄT NICHT GEÖFFNET WERDEN. ES ENTHÄLT KEINE BAUTEILE, DIE VOM BENUTZER GEWARTET ODER REPARIERT WERDEN KÖNNEN. WARTUNGS- UND REPARATURARBEITEN DÜRFEN NUR VON FACHPERSONAL AUSGEFÜHRT WERDEN.

WARNUNG Gefahr elektrischer Schläge! Gerät nicht öffnen!

Im Gerät befinden sich Hochspannung führende Teile, die elektrische Schläge verursachen können.

Die Dokumentation zu diesem Gerät enthält wichtige Hinweise zu Betrieb und Wartung.

ACHTUNG : Um elektrische Schläge zu vermeiden, richten Sie den breiten Kontaktstift des Steckers an dem breiten Steckplatz aus, und stecken Sie den Stecker voll ein.

WARNUNG : Setzen Sie das Gerät nicht Nässe oder Feuchtigkeit aus, um die Gefahr eines Brandes bzw. eines elektrischen Schlags zu vermeiden.

• Dieses Gerät darf nur an eine Netzsteckdose mit Schutzerdung angeschlossen werden.
• Um das Gerät vom Netzbetrieb zu trennen, muss der Stecker aus der Netzsteckdose gezogen werden. Deshalb sollte der Netzstecker jederzeit zugänglich und leicht trennbar sein.

ACHTUNG

• Das Gerät keinem Spritz- oder Tropfwasser aussetzen. Keine mit Flüssigkeit gefüllten Behälter, wie Vasen auf das Gerät stellen.
• Um das Gerät vollständig auszuschalten, muss der Netzstecker aus der Steckdose gezogen werden. Somit muss der Netzstecker immer bequem erreichbar sein.

Stellen Sie sicher, dass die Stromversorgung in Ihrem Haus den auf der Rückseite Ihres Produkts angegebenen Anforderungen entpricht. Stellen Sie Ihr Produkt horizontal auf einer geeigneten Unterlage (Möbel) auf, so dass rundherum ausreichend Platz (7–10 cm) zur Belüftung bleibt. Achten Sie darauf, dass die Belüftungsöffnungen nicht abgedeckt sind. Stellen Sie das Gerät nicht auf Verstärker oder andere Geräte, die heiß werden können. Das Gerät ist für Dauerbetrieb eingerichtet. Um das Gerät vollständig auszuschalten, den Stecker aus der Steckdose ziehen. Ziehen Sie den Netzstecker des Geräts wenn Sie beabsichtigen, es für längere Zeit nicht zu nutzen.

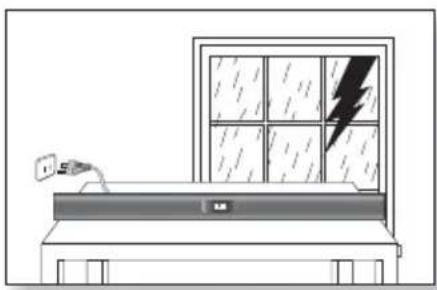

Ziehen Sie bei Gewittern das Stromkabel aus der Steckdose. Durch Blitze verursachte Spannungsspitzen können zur Beschädigung des Geräts führen.

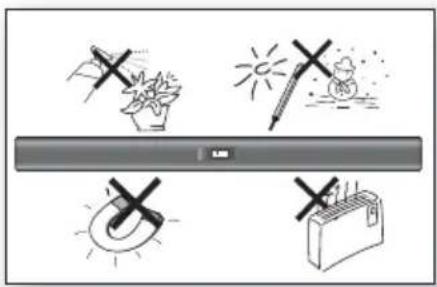

Schützen Sie das Produkt vor Feuchtigkeit (z. B. Vasen), übermäßiger Hitze (z. B. Kamine) oder Geräten, die starke magnetische oder ele trische Felder erzeugen. Trennen Sie das Netzkabel bei Fehlfunktionen des Geräts von der Stromversorgung.

Ihr Produkt ist nicht für den gewerblichen Einsatz vorgesehen. Verwenden Sie dieses Produkt nur für den privaten Bereich.

Wenn Ihr Produkt oder die CD bei kalten Temperaturen aufbewahrt wurden, kann Kondensation auftreten. Wenn Sie das Gerät bei kalten Temperaturen transportiert haben, warten Sie mit der Inbetriebnahme circa 2 Stunden, bis das Gerät Raumtemperatur erreicht hat.

Halten Sie das Gerät von direkter Sonneneinstrahlung oder anderen Wärmequellen fern. Dies kann zu einer Überhitzung führen und zu einer Fehlfunktion des Geräts führen.

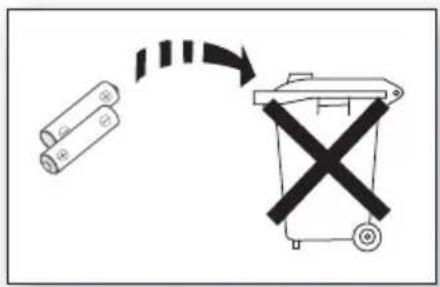

Die in diesem Produkt verwendeten Batterien enthalten umweltschädliche Chemikalien.

Entsorgen Sie die Batterien nicht im Hausmüll.

Entsorgen Sie Batterien niemals in einem Feuer.

Schließen Sie die Batterien nicht kurz, zerlegen und überhitzen Sie sie nicht.

Bei unsachgemäßem Austausch von Batterien besteht Explosionsgefahr. Setzen Sie nur Batterien des gleichen oder eines gleichwertigen Typs ein

• Die Abbildungen in dieser Anleitung dienen nur als Referenz und können sich vom aktuellen Produkt unterscheiden.

- Es kann eine Gebühr erhoben werden, wenn:

(a) Ein Techniker auf Ihre Anfrage bestellt wird und am Gerät kein Defekt vorliegt (z. B. weil Sie diese Bedienungsanleitung nicht gelesen haben).

(b) Sie das Gerät in einer Reparaturwerkstatt abgegeben haben und am Gerät kein Defekt vorliegt (z. B. weil Sie diese Bedienungsanleitung nicht gelesen haben).

- Die Höhe dieser Gebühr wird Ihnen mitgeteilt, bevor irgendwelche Arbeiten durchgeführt werden oder der Hausbesuch erfolgt.

MERKMALE

2 Merkmale
2 Lizenz

SICHERHEITSINFORMATIONEN

3 Hinweise zur Sicherheit
4 Hinweise

ERSTE SCHRITTE

6 Wichtige informationen zum Gebrauch der Bedienungsanleitung
6 Lieferumfang

BESCHREIBUNGEN

7 Vorderseite
8 Rückseite
8 Anbringen des ferrit kerns am lautsprecherkabel des subwoofers

FERNBEDIENUNG

9 Funktionen der Fernbedienung

9 Funktionen der Fernbedienung

ANSCHLÜSSE

11 Montage der Wandhalterung
12 Anschließen eines externen Geräts mithilfe eines Audiokabels (analog) oder optischen Kabels (digital)

FUNKTIONEN

13 Eingangsmodus
13 Bluetooth (nur beim Modell HW-F355)
15 SoundShare (nur beim Modell HW-F355)
16 USB
17 Verwenden der Fernbedienung
20 Software Aktualisierung

FEHLERSUCHE

21 Fehlersuche
22 Technische Daten

WICHTIGE INFORMATIONEN ZUM GEBRAUCH DER BEDIENUNGSANLEITUNG

Achten Sie beim Lesen der Bedienungsanleitung auf die folgenden Hinweise.

Symbole in dieser Bedienungsanleitung

Symbol	Begriff Definition
	Achtung	Zeigt eine Situation an, in der eine Funktion nicht funktioniert oder Einstellungen abgebrochen werden können.
	Hinweis	Hierbei handelt es sich um Tipps oder Anweisungen zu den jeweiligen Funktionen.

Sicherheitsanweisungen und Fehlersuche

1) Machen Sie sich mit den Sicherheitsanweisungen vertraut, bevor Sie dieses Produkt nutzen. (Siehe Seite 3)
2) Falls ein Problem auftritt, schlagen Sie im Kapitel zur Fehlerbehebung nach. (Siehe Seite 21)

Copyright

©2013 Samsung Electronics Co., Ltd.

Alle Rechte vorbehalten. Ohne vorherige schriftliche Genehmigung von Samsung Electronics Co., Ltd. ist das vollständige oder teilweise Reproduzieren oder Kopieren dieser Bedienungsanleitung nicht gestattet.

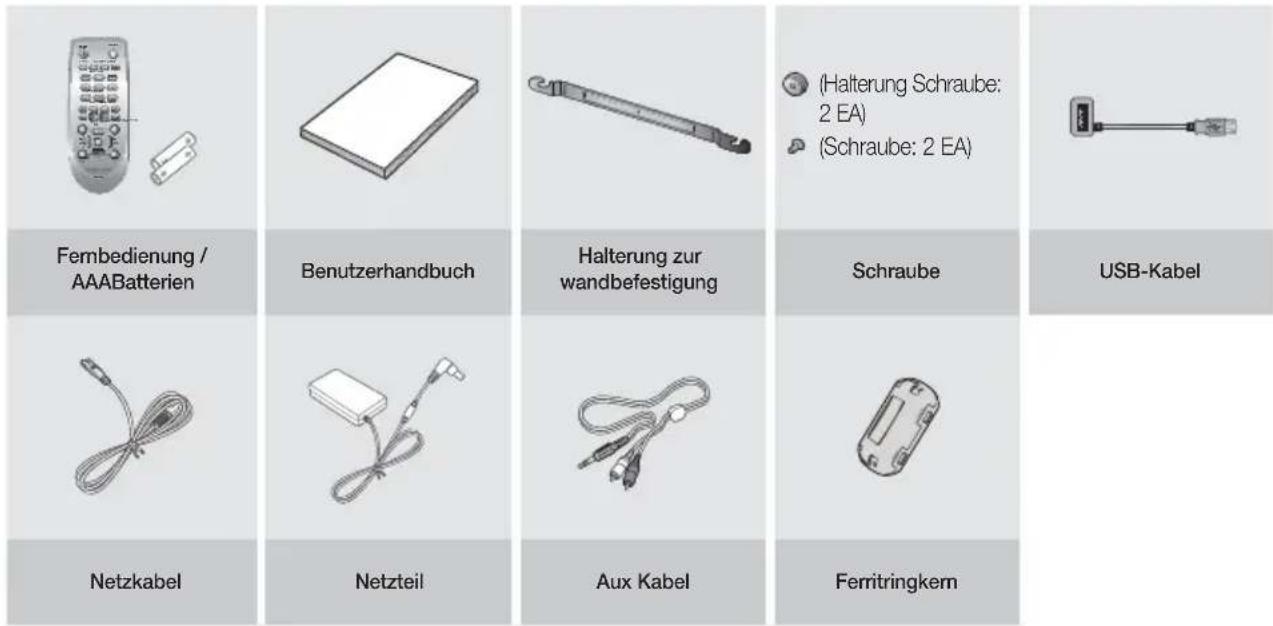

LIEFERUMFANG

Überprüfen Sie, ob das im Folgenden aufgeführte Zubehör mitgeliefert wurde.

Fernbedienung / AAABatterien Benutzerhandbuch Halterung zur wandbefestigung Schraube USB-Kabel Netzkabel Netzteil Aux Kabel Ferritringkern

Das mitgelieferte USB-Kabel dient für den Anschluss eines externen USB-Geräts.
- Verwenden Sie das zugehörige USB-Kabel, um externe USB-Geräte an die Einheit anzuschließen.

beschreibungen

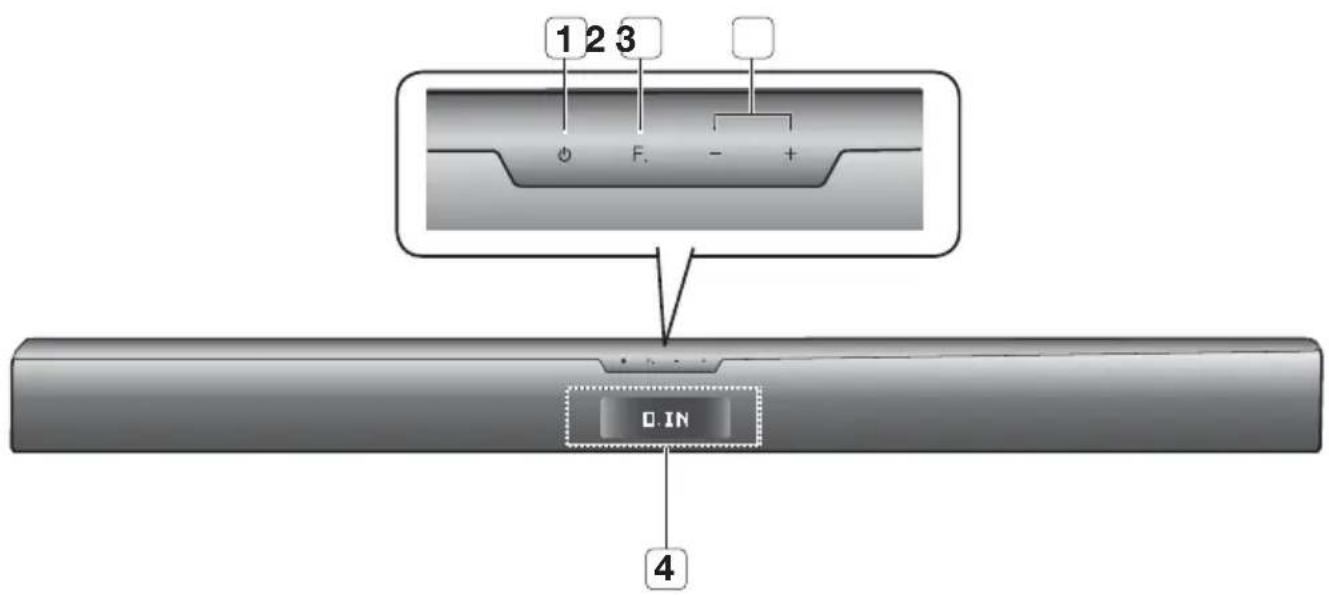

VORDERSEITE

1 2 3 Ø F. - + 0 IN 4

1	TASTEEIN-/AUSSCHALTEN	Schaltet den Crystal Surround Air Track ein oder aus.

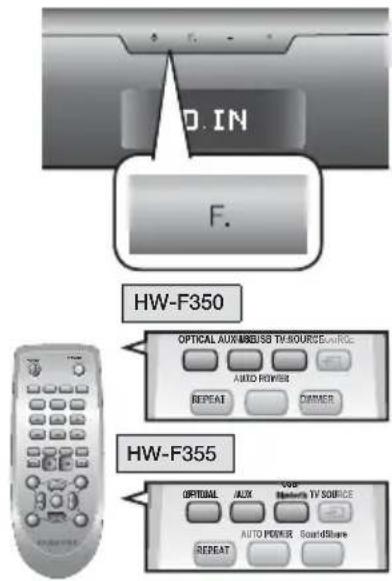

2	EINGANGSWAHLSCHALTER	Des D.IN, AUX, BT, TV, USB Eingangs.- Wenn das Gerät eingeschaltet ist und die (F.) Taste länger als 3 Sekunden gedrückt wird, wird die Funktion dieser Taste auf MUTE umgestellt. Um die MUTE Funktion dieser Taste wieder aufzuheben, die (F.) Taste erneut für mehr als 3 Sekunden gedrückt halten.
3	LAUTSTÄRKE +/-	Zum Einstellen der Lautstärke.
4	ANZEIGE	Aktuellen Modus anzeigen.

- Wenn Sie dieses Gerät einschalten, vergeht eine Verzögerungszeit von 4 bis 5 Sekunden, bevor eine Tonausgabe erfolgt.

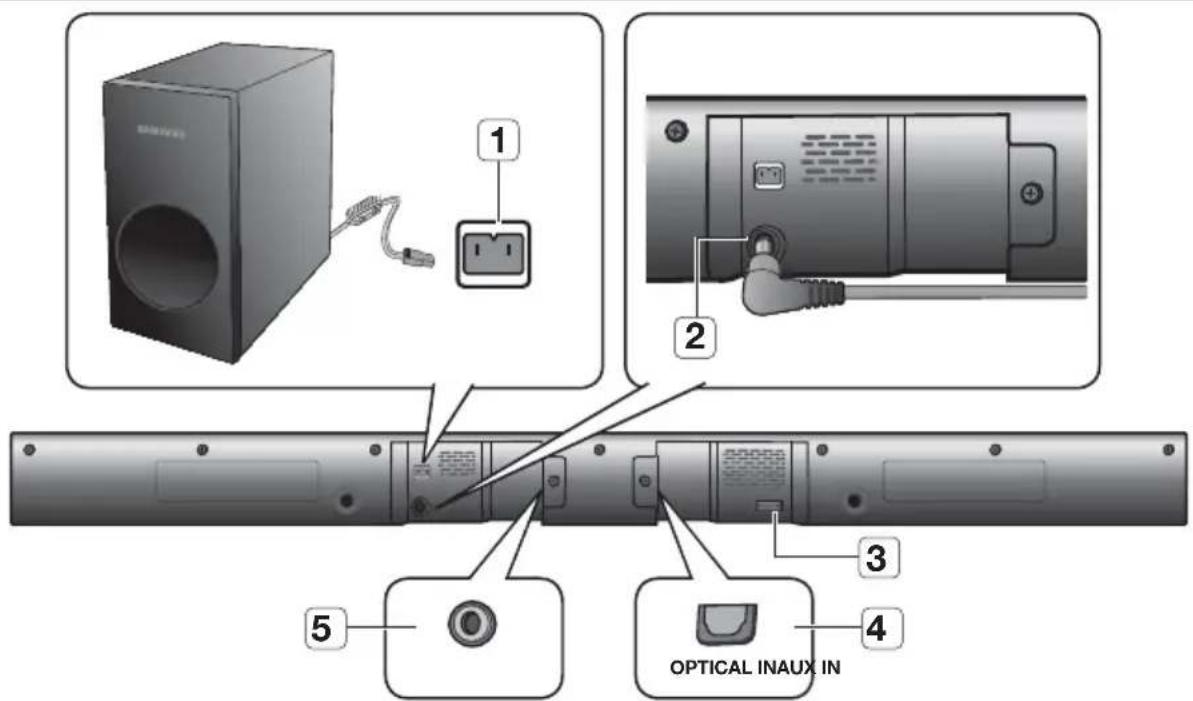

RÜCKSEITE

1 2 3 4 5 OPTICAL INAUX IN

1	SUBWOOFER ANSCHLUSSBUCHSE	Hier den Anschlussstecker des Subwoofers anschließen.
2	STROMANSCHLUSSBUCHSE	Schließen Sie das Netzteil richtig an das Gerät an und stecken Sie anschließend den Stecker des Netzteils in die Steckdose.
3	USB PORT	Schließen Sie USB-Geräte, wie MP3-Player hier an, um die Dateien auf diesen Geräten wiederzugeben.- Verwenden Sie das mitgelieferte USB-Kabel, wenn Sie das Gerät an der Wand installiert haben.
4	OPTICAL IN	Zum Anschließen des digitalen (optischen) Ausgangs eines externen Geräts.
5	AUX IN	Für den Anschluss an den Analogausgang eines externen Geräts.

• Beim Herausziehen des Netzteilkabels aus der Steckdose das Kabel am Stecker anfassen. Ziehen Sie nicht am Kabel.
• Schließen Sie dieses Gerät oder andere Komponenten erst dann an die Steckdose an, wenn alle Verbindungen zwischen den Komponenten hergestellt wurden.

ANBRINGEN DES FERRIT KERNS AM LAUTSPRECHERKABEL DES SUBWOOFERS

Anheben, um den Verschluss zu öffnen und den Kern aufklappen.

Das Lautsprecherkabel des Subwoofers in den geöffneten Kern einlegen.
Den Verschluss wieder schließen.

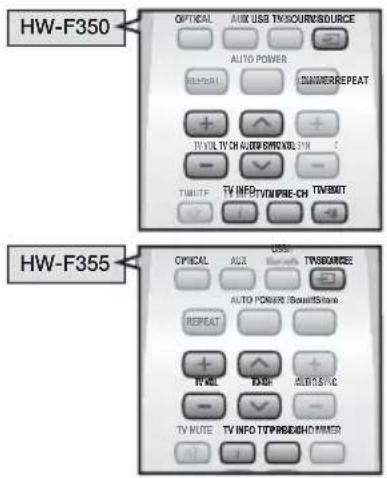

FUNKTIONEN DER FERNBEDIENUNG

HW-F350

POWER

Schaltet den Crystal Surround Air Track ein oder aus.

AUX

Drücken, um auf den AUX Eingang umzuschalten.

OPTICAL (OPTISCH)

Drücken, um auf den optischen Eingang umzuschalten.

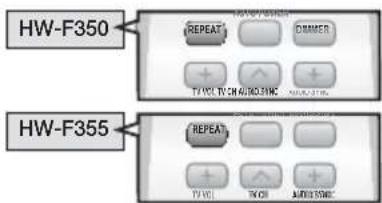

REPEAT

Auswahl von Datei, Alle, in zufälliger Reihenfolge wiederholen.

TV LAUTSTÄRKE

Stellt die Lautstärke ein.

TV KANAL, AUDIO SYNC

Zum Wechsel zwischen den verfügbaren TV-Kanälen. Hilft bei der Audio Videosynchronisierung wenn mit einem digitalen Fernseher verbunden ist.

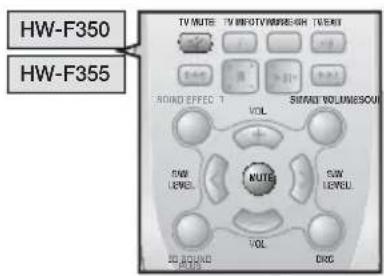

TV MUTE

Schaltet den Ton vom Femsehgerät stumm. Um den Ton wieder in der vorherigen Lautstärke zu hören, drücken Sie diese Taste erneut.

STEUERTASTEN

Wiedergabe, unterbrechen oder anhalten einer Musikdatei, oder Suche nach einer Musikdatei vorwärts bzw. rückwärts.

SOUND EFFECT

Auswahl des Klangeffekts: (MUSIC, NEWS, DRAMA, CINEMA, SPORTS, GAME, OFF (Original-Soundtrack))

S/W LEVEL, VOLUME

Stellt die Lautstärke des Subwoofers ein. Stellt die Lautstärke des Gerätes ein.

3D SOUND PLUS

Diese Funktion fügt dem Klang Tiefe und Räumlichkeit hinzu.

POWER TV POWER OPTICAL AUX USB TV SOURCE AUTO POWER REPEAT DIMMER TV VOL TV CH AUDIO SYNC TV MUTE TV INFO TV PRE-CH TV EXIT SOUND EFFECT VOL SMART VOLUME S/W LEVEL MUTE S/W LEVEL 3D SOUND PLUS VOL DRC AH09-02548A SAMSUNG

TV POWER

Zum Ein- und Ausschalten des Samsung-Fernsehgerätes.

USB

Drücken, um auf den USB Eingang umzuschalten.

TV SOURCE

Zum Auswählen der Fernsehvideoquelle.

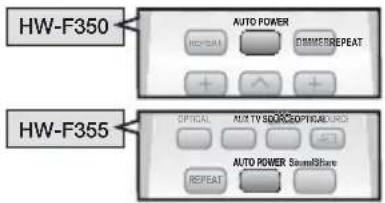

AUTO POWER, DIMMER

Synchronisiert den Air Track via Optical Anschluss über den optischen Anschluss, sodass Air Track automatisch eingeschaltet wird, wenn Sie Ihr Fernsehgerät einschalten. Sie können die Helligkeit des Displays regulieren.

TV EXIT

Verlässt das Fernsehgerät (funktioniert genauso, wie die EXIT Taste auf der Fernbedienung des Fernsehgeräts).

TV INFO, TV PRE-CH

Zeigt den aktuellen TV Status an. Wechselt zum zuletzt angesehenen Fernsehsender.

SMART VOLUME

Regelt und stabilisiert die Lautstärke bei einer drastischen Lautstärkeänderung.

DRC

Diese Funktion sorgt für optimale Dolby Digital-Klang bei geringer Lautstärke wenn Sie in der Nacht eine Sendung sehen (Standard, MAX, MIN).

MUTE

Zum Stummschalten des Geräts. Um den Ton wieder in der vorherigen Lautstärke zu hören, drücken diese Taste erneut.

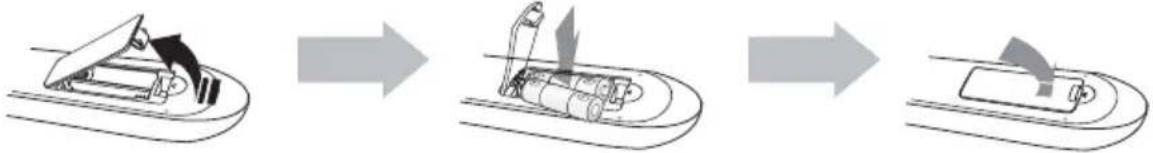

Batterien in die Fernbedienung einsetzen

1. Heben Sie die Abdeckung an der Rückseite der Fernbedienung wie dargestellt hoch.

2. Legen Sie zwei AAA-Batterien ein. Achten Sie darauf, dass die Pole der Batterien wie im Batteriefach angezeigt ausgerichtet sind.

3. Schieben Sie die Abdeckung wieder auf die Fernbedienung. Bei normaler Nutzung des Fernsehers halten die Batterien ungefähr ein Jahr.

Reichweite der Fernbedienung

Die Fernbedienung hat eine Reichweite von bis zu ca. 7 Metern. Sie kann auch in einem Winkel von bis zu 30° zum Fernbedienungssensor verwendet werden.

FUNKTIONEN DER FERNBEDIENUNG

HW-F355

POWER

Schaltet den Crystal Surround Air Track ein oder aus.

AUX

Drücken, um auf den AUX Eingang umzuschalten.

OPTICAL (OPTISCH)

Drücken, um auf den optischen Eingang umzuschalten.

REPEAT

Auswahl von Datei, Alle, in zufälliger Reihenfolge wiederholen.

TV LAUTSTÄRKE

Stellt die Lautstärke ein.

TV KANAL

Zum Wechsel zwischen den verfügbaren TV-Kanälen.

TV MUTE

Schaltet den Ton vom Fernsehgerät stumm. Um den Ton wieder in der vorherigen Lautstärke zu hören, drücken Sie diese Taste erneut.

STEUERTASTEN

Wiedergabe, unterbrechen oder anhalten einer Musikdatei, oder Suche nach einer Musikdatei vorwärts bzw. rückwärts.

SOUND EFFECT

Auswahl des Klangeffekts: (MUSIC, NEWS, DRAMA, CINEMA, SPORTS, GAME, OFF (Original-Soundtrack))

S/W LEVEL, VOLUME

Stellt die Lautstärke des Subwoofers ein. Stellt die Lautstärke des Gerätes ein.

3D SOUND PLUS

Diese Funktion fügt dem Klang Tiefe und Räumlichkeit hinzu.

POWER TV POWER OPTICAL AUX USB/ Bluetooth TV SOURCE AUTO POWER SoundShare REPEAT TV VOL TV CH AUDIO SYNC TV MUTE TV INFO TV PRE-CH DIMMER SOUND EFFECT VOL SMART VOLUME S/W LEVEL MUTE S/W LEVEL 3D SOUND PLUS VOL DRC AH59-82532A SAMSUNG

TV POWER

Zum Ein- und Ausschalten des Samsung-Fernsehgerätes.

USB, BLUETOOTH

Drücken, um auf den USB/ BLUETOOTH Eingang umzuschalten.

TV SOURCE

Zum Auswählen der Fernsehvideoquelle.

SOUNDSHARE

Diese Funktion gibt den Ton des Femsehgeräts auf Ihrem SAT über eine Bluetooth Verbindung wieder und regelt den Klang.

AUTO POWER

Synchronisiert den Air Track via Optical Anschluss über den optischen Anschluss, sodass Air Track automatisch eingeschaltet wird, wenn Sie Ihr Fernsehgerät einschalten.

AUDIO SYNC

Hilft bei der Audio Videosynchronisierung wenn mit einem digitalen Fernseher verbunden ist.

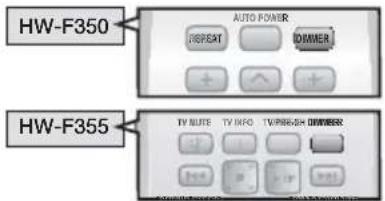

DIMMER

Sie können die Helligkeit des Displays regulieren.

TV INFO, TV PRE-CH

Zeigt den aktuellen TV Status an. Wechselt zum zuletzt angesehenen Fernsehsender.

SMART VOLUME

Regelt und stabilisiert die Lautstärke bei einer drastischen Lautstärkeänderung.

DRC

Diese Funktion sorgt für optimale Dolby Digital-Klang bei geringer Lautstärke wenn Sie in der Nacht eine Sendung sehen (Standard, MAX, MIN).

MUTE

Zum Stummschalten des Geräts. Um den Ton wieder in der vorherigen Lautstärke zu hören, drücken diese Taste erneut.

• SAT steht für Surround Air Track und ist ein Markenname von Samsung.
  Es können nur Fernsehgeräte von Samsung mit der Fernbedienung bedient werden.
• Es kann vorkommen, dass das von Ihnen verwendete Fernsehgerät mit dieser Fernbedienung nicht zu steuern ist. Wenn Sie das Fernsehgerät nicht mit dieser Fernbedienung bedienen können, verwenden Sie bitte die Fernbedienung des Fernsehgeräts.

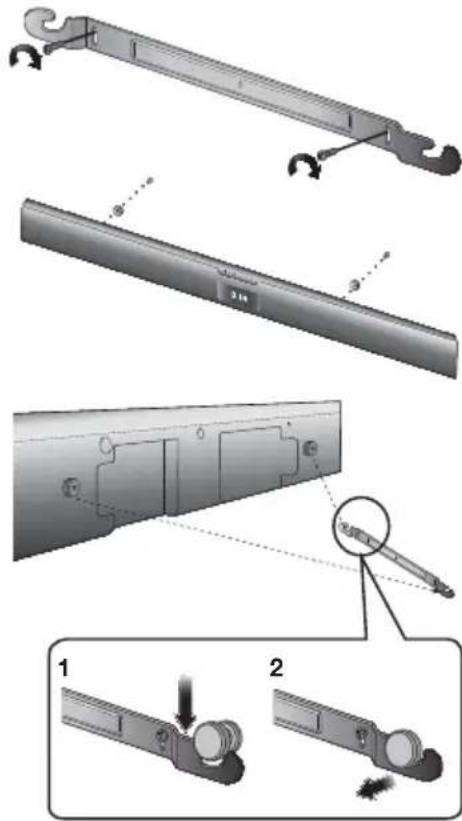

MONTAGE DER WANDHALTERUNG

Sie können die Wandhalterung verwenden, um diese Einheit an der Wand zu befestigen.

Montagehinweise

• Nur an einer senkrechten Wand montieren.
• Achten Sie darauf, dass das Gerät nicht in einer feuchten oder heißen Umgebung angebracht wird und die Wand das Gewicht der Anlage aushält.
• Überprüfen Sie die Stabilität der Wand. Wenn die Wand nicht stabil genug ist, um dieses Gerät zu halten, verstärken Sie die Wand oder installieren Sie das Gerät an einer anderen Wand, die das Gewicht des Geräts tragen kann.
• Verwenden Sie die für Ihre Wand geeigneten Befestigungsschrauben oder Dübel (Gipskartonplatte, Stahlplatte, Holz, usw.). Wenn möglich die Schrauben in den Wandträgern befestigen.
• Schließen Sie die externen Geräte an dieses Gerät an, bevor Sie es an der Wand installieren.

• Achten Sie darauf, dass das Gerät ausgeschaltet ist, und trennen Sie das Gerät vor der Montage vom Netzstecker. Ansonsten besteht das Risiko elektrischer Schläge.

• Bringen Sie die Wandhalterung an der Wand an und befestigen Sie diese mit 2 Schrauben (nicht im Lieferumfang enthalten).

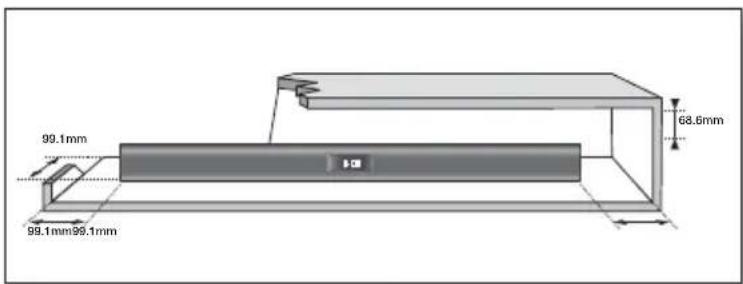

  Wenn Sie das Gerät unter einem Fernsehgerät aufhängen, müssen Sie sicherstellen, dass die Wandhalterung so angebracht wird, dass sie der Pfeil (↑in der Mitte des Fernsehgeräts befindet.
  Stellen Sie ebenfalls sicher, dass sie das Gerät mindestens 5 cm unterhalb des Fernsehgeräts befindet.

• Richten Sie die Schraubenöffnungen an beiden Seiten des HAUPTGERÄTS auf die Schraubenöffnungen der HALTERUNG aus und befestigen Sie den Halter mit den Schrauben.

• Schließen Sie das USB-Kabel auf der Rückseite des Geräts an, bevor Sie es an der Wand befestigen.

• Positionieren Sie die Einheit dann an den entsprechenden Auslässen der Wandhalterung. Für eine sichere Montage achten Sie darauf, dass die Halterungsbolzen in den Auslässen ganz nach unten geschoben werden.

• Die Installation ist abgeschlossen.

5 cm oder mehr.

• Hängen Sie nichts an das installierte Gerät und vermeiden Sie Stoßeinwirkungen.
• Befestigen Sie die Einheit sicher an der Wand, so dass sie nicht herunterfallen kann. Andernfalls kann es zu Verletzungen oder Schäden am Gerät führen.
• Stellen Sie nach der Wandmontage der Einheit sicher, dass Kinder die Verbindungskabel nicht herausziehen können, da das Gerät sonst möglicherweise herunterfallen kann.
• Bei einer Wandmontage befestigen Sie das Lautsprechersystem in mindestens 5 cm Entfernung vom Fernsehgerät, damit die optimale Leistung erreicht werden kann.

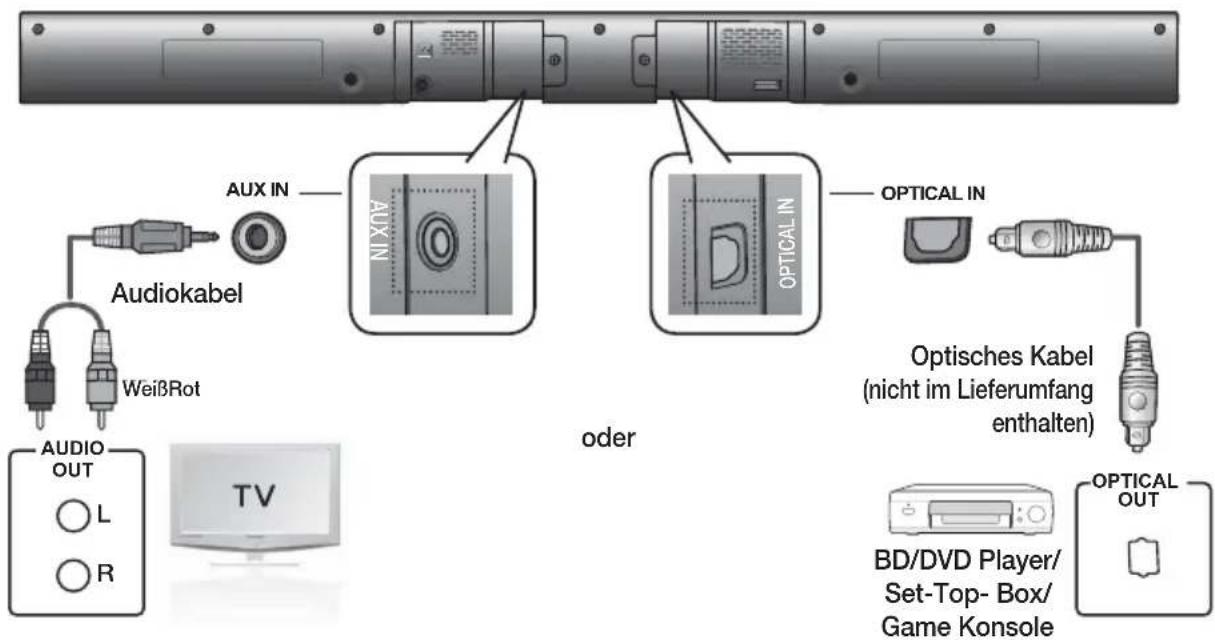

ANSCHLIESSEN EINES EXTERNEN GERÄTS MITHILFE EINES AUDIOKABELS (ANALOG) ODER OPTISCHEN KABELS (DIGITAL)

In diesem Abschnitt werden zwei Möglichkeiten (digital und analog) erklärt, wie das Gerät an das Fernsehgerät angeschlossen werden kann.

Dieses Gerät ist mit einem optischen Digitalanschluss und einem analogen Audioanschluss ausgestattet, um ein Fernsehgerät anzuschließen.

AUX IN AUXIN OPTICAL IN Audiokabel WeiβRot Audio OUT L R oder Optical IN Optisches Kabel (nicht im Lieferumfang enthalten) BD/DVD Player/ Set-Top- Box/ Game Konsole OPTICAL OUT

AUX IN

Verbinden Sie den AUX IN Eingang (Audio) am Hauptgerät mit dem AUDIO OUT Ausgang des Fernsehgeräts oder Quellgeräts.

Achten Sie darauf, dass die Farben der Steckverbinder übereinstimmen.

oder,

OPTICAL IN

Verbinden Sie den AUDIO IN Eingang am Hauptgerät mit dem AUDIO OUT Ausgang des Fernsehgeräts oder Quellgeräts.

• Stecken Sie das Netzkabel dieses Produkts oder Ihres Fernsehgeräts erst dann in die Steckdose, wenn alle Verbindungen zwischen den Komponenten hergestellt wurden.
• Bevor Sie dieses Gerät installieren oder an einer anderen Stelle aufstellen, müssen Sie es ausschalten und den Netzstecker ziehen.

EINGANGSMODUS

Sie können zwischen D.IN, AUX, BT, TV Eingang oder USB Eingang wählen.

Drücken Sie die entsprechende Taste auf der Fernbedienung, um den gewünschten Modus auszuwählen oder drücken Sie (F.), um zwischen dem

D.IN, AUX, BT, TV oder USB Eingang zu wählen.

Eingangsmodus Display
Optischer Digital Eingang	D.IN
AUX-Eingang	AUX
BLUETOOTH Modus	BT (nur beim Modell HW-F355)
TV-Modus	TV (nur beim Modell HW-F355)
USB-Modus	USB

Das Gerät schaltet sich unter den folgenden Bedingungen automatisch ab:

• BT/TV/USB/D.IN MODE

- Wenn seit 20 Minuten kein Audiosignal empfangen wurde.

- AUX Modus

- Wenn bei am Eingang angeschlossenem Gerät seit 8 Stunden keine TASTE betätigt wurde.

- Wenn seit 20 Minuten kein AUX-Kabel angeschlossen ist.

D.IN F. HW-F350 OPTICAL AUX/REUSB TV/SOURCE/VIR/RC AUTO RIVER REPEAT OWNER HW-F355 OPTIONAL AUX AUTO RIVER TV SOURCE AUTO POWER SoundShare REPEAT

- Verwenden Sie das mitgelieferte Kabel, wenn der USB-Speicher nicht direkt an das Gerät angeschlossen werden kann.

BLUETOOTH (NUR BEIM MODELL HW-F355)

Hören Sie Ihren Lieblingshit in bestem Stereo-Sound über ein Bluetooth-fähiges Gerät - ganz ohne Kabel!

Was ist Bluetooth?

Bluetooth ist eine neue Technologie, mit der es möglich ist, Bluetooth-fähige Geräte über eine kurze Funkverbindung miteinander zu verbinden.

• Ein Bluetooth Gerät kann Störungen erzeugen oder falsch funktionieren, wenn:
• Das Empfangs-/Sendesystem eines Bluetooth-Geräts oder der Haupteinheit mit einem Körperteil berührt wird
• Die Funkübertragung durch Wände, Ecken oder Bürotrennwände behindert wird.
• Interferenzen mit Geräten auftreten, welche dasselbe Frequenzband verwenden, wie medizinische Geräte, Mikrowellenherde oder Funknetzwerke.

- Wenn Sie Air Track über das Bluetooth Gerät betreiben möchten, stellen Sie sicher, dass der Abstand kurz gehalten wird.

- Mit zunehmender Entfernung zwischen Air Track und Bluetooth-Gerät nimmt die Qualität der Bluetooth-Verbindung ab. Wenn die Distanz den Bluetooth-Betriebsbereich übersteigt, geht die Verbindung verloren.

- In Gebieten mit geringer Empfangssensibilität ist die Funktion der Bluetooth-Verbindung möglicherweise eingeschränkt.

- Die Bluetooth-Verbindung funktioniert nur mit Geräten in unmittelbarer Nähe. Die Verbindung wird automatisch unterbrochen, wenn dieser Radius überschritten wird. Selbst innerhalb dieses Radius kann die Klangqualität durch Hindernisse wie Mauern oder Türen beeinträchtigt werden.

- Dieses Funkgerät kann Interferenzen während des Betriebs verursachen.

Anschließen von Air Track an ein Bluetooth-Gerät

Vergewissern Sie sich, dass das Bluetooth-Gerät die Stereo-Headsets Funktion unterstützt.

1. Drücken Sie die USB/Bluetooth Taste auf der Fernbedienung des Air Track, um die BT Meldung anzuzeigen.

- Auf der Anzeige des Air Track wird für 4 Sekunden WAIT und anschließend BT READY angezeigt.

1. Wählen Sie auf dem Bluetooth-Gerät, mit dem Sie eine Verbindung herstellen möchten, das Bluetooth-Menü aus. (Weitere Informationen dazu finden Sie der Bedienungsanleitung des Bluetooth-Geräts.)

2. Wählen Sie auf dem Bluetooth-Gerät das Stereo-Headset-Menü aus.

- Wird eine Liste der erkannten Geräte angezeigt.

1. Wählen Sie "[Samsung] AirTrack" aus der Liste.

- Wenn der Air Track an das Bluetooth Gerät angeschlossen ist, wird BT CONNECTED → BT auf dem Frontdisplay angezeigt.

- Wenn der Verbindungsaufbau zwischen dem Bluetooth-Gerät und Air Track fehlgeschlagen ist, entfernen Sie das vom Bluetooth-Gerät gefundene "[Samsung] AirTrack" und führen Sie die Suche erneut durch.

1. Starten sie auf dem verbundenen Gerät die Musikwiedergabe.

- Sie können nun die vom Bluetooth-Gerät wiedergegebenen Musiktitel über das Crystal Surround Air Track System hören.

- Im BT-Modus sind die Funktionen Wiedergabe/Wiederholen/Stopp/Weiter/Zurück nicht verfügbar.

- Eventuell müssen Sie einen PIN-Code (Kennwort) eingeben, wenn die Verbindung zwischen dem Bluetooth Gerät und dem Air Track hergestellt werden soll. Wenn Sie zur Eingabe des PIN-Codes aufgefordert werden, geben Sie <0000> ein.

Der Air Track unterstützt SBC data (44.1kHz, 48kHz).

■ Die AVRCP Funktion wird nicht unterstützt.

- Nur an ein Bluetooth-Gerät anschließen, das die A2DP (AV) Funktion unterstützt.

- Sie können kein Bluetooth-Gerät verwenden, das nur die HF (Hands Free) Funktion unterstützt.

- Es kann nur eine Verbindung zu einem Bluetooth-Gerät hergestellt werden.

- Nachdem Air Track ausgeschaltet und die Verbindung unterbrochen wurde, wird nach erneutem Einschalten die Verbindung nicht automatisch wieder hergestellt. Die Verbindung muss erneut hergestellt werden.

- Die Suche oder Verbindungsherstellung kann unter folgenden Umständen eventuell nicht richtig durchgeführt werden:

• Wenn sich der Air Track in einem starken elektrischen Feld befindet.
• Wenn mit mehreren Bluetooth-Geräten gleichzeitig eine Verbindung zum Air Track hergestellt wurde.
• Wenn das Bluetooth-Gerät ausgeschaltet oder nicht angeschlossen ist oder nicht richtig funktioniert.
• Beachten Sie, dass Geräte, wie Mikrowellenherde, WLAN-Geräte, Leuchtstoffröhren und Gasöfen denselben Frequenzbereich wie Bluetooth-Geräte verwenden, wodurch es zu Interferenzen kommen kann.

Abtrennen des Bluetooth-Geräts vom Air Track

Sie können die Verbindung zwischen dem Bluetooth-Gerät und Air Track trennen. Die Anleitung hierzu finden Sie in der Bedienungsanleitung des Bluetooth-Geräts.

• Verbindung zum Air Track wird getrennt.
• Wenn Air Track vom Bluetooth-Gerät getrennt ist, wird auf der Air Track Anzeige BT DISCONNECTED angezeigt.

Abtrennen des Air Track vom Bluetooth-Gerät

Drücken Sie die (F.) Taste auf der Vorderseite des Air Track, um von BT auf einen anderen Modus umzuschalten oder schalten Sie Air Track aus.

- Das angeschlossene Bluetooth-Gerät wartet eine gewisse Zeit auf die Antwort des Air Track, bevor es die Verbindung unterbricht.

(Je nach Bluetooth-Gerät kann der Zeitraum bis zur Trennung der Verbindung variieren)

• Die Verbindung mit dem aktuell verbundenen Gerät wird getrennt.

• Bei einer Bluetooth Verbindung geht die Bluetooth Verbindung verloren, wenn der Abstand zwischen dem Air Track und dem Bluetooth Gerät 5 Meter überschreitet.
• Wenn sich das Bluetooth-Gerät wieder im effektiven Bereich befindet und erneut eine Verbindung nach der Unterbrechung hergestellt wird, können Sie das Gerät neu starten, um die Verbindung mit dem Bluetooth-Gerät wieder herzustellen.
• Wenn sich der Air Track für mehr als 20 Minuten im Bereitschaftszustand befindet, schaltet er sich automatisch aus.

SOUNDSHARE (NUR BEIM MODELL HW-F355)

In diesem Abschnitt wird erklärt, wie der Crystal Surround Air Track mit einem Bluetooth kompatiblen Fernsehgerät verbunden werden kann.

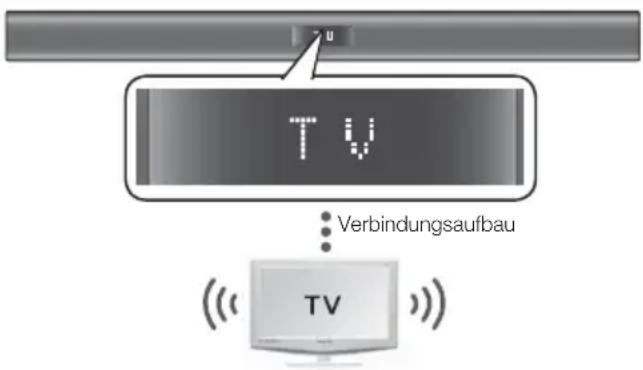

Den Crystal Surround Air Track mit einem Bluetooth kompatiblen Samsung Fernsehgerät verbinden

TV Verbindungsaufbau TV

Tippen Sie auf die (F.) Taste, um den TV-Modus auszuwählen und schließen sie das Fernsehgerät an den Crystal Surround Air Track anschließen.

• Der Ton des Fernsehgeräts wird über dieses Gerät wiedergegeben, wenn es an ein Fernsehgerät angeschlossen ist.
• Wenn Sie auf einen anderen Modus als den TV SoundShare Modus umschalten oder das Gerät ausschalten, wird der Ton wieder über das Fernsehgerät wiedergegeben.

Um den Ton des Fernsehgeräts auf Ihrem Air Track über eine Bluetooth Verbindung wiederzugeben, müssen Sie zuerst das System mit dem Bluetooth kompatiblen Fernsehgerät verbinden. Nachdem die Verbindung hergestellt ist, werden die Informationen für den Verbindungsaufbau gespeichert und es wird keine weitere Bluetooth Verbindungsmeldung angezeigt. Vor dem Verbindungsaufbau müssen sich der Air Track und das Fernsehgerät nah beieinander befinden.

1. Schalten Sie das Samsung Fernsehgerät und den Air Track ein.

- Stellen Sie Neues Gerät hinzufügen im SoundShare Einstellungen Menü des Fernsehgeräts auf Ein.

1. Wenn Sie den Modus des Air Track auf TV umschalten, erscheint eine Meldung mit der Frage, ob mit dem Aufbau der Bluetooth Verbindung fortgefahren werden soll. Die "[Samsung] AirTrack" Meldung erscheint auf dem Bildschirm des Fernsehgeräts.

2. Wählen Sie auf dem Fernsehbildschirm (Ja) aus und der Verbindungsaufbau mit dem Air Track wird abgeschlossen.

- Nachdem die Verbindung hergestellt ist, wird die Verbindung zum Fernsehgerät automatisch aktiviert, wenn von einem anderen Modus in den TV-Modus umgeschaltet wird.

- Wenn der Air Track vom TV-Modus in einen anderen Modus umgeschaltet wird, wird die SoundShare Verbindung unterbrochen.

- Wenn Sie die bestehende Verbindung zum SAT beenden und den SAT mit einem neuen Fernsehgerät verbinden möchten, - Drücken Sie im TV Modus die PLAY/PAUSE Taste am SAT für 5 Sekunden, um die bestehende Verbindung abzubrechen. Sie können nun eine Verbindung zu einem anderen Fernsehgerät herstellen.

- Die Lautstärke und die Stummschaltung kann im SoundShare Modus sowohl mit der Fernbedienung des Fernsehgeräts als auch des SAT eingestellt werden.

TV SoundShare Reichweite

- Empfohlener Abstand für den Verbindungsaufbau: max. 50cm

- Empfohlener Abstand beim Betrieb: max. 5m

• Wenn der Abstand zwischen dem SAT und dem Fernsehgerät mehr als 5m beträgt, kann die Verbindung oder der Ton unterbrochen werden. Wenn dieser Fall eintritt, die Verbindung zum Bluetooth-Gerät innerhalb der Übertragungsreichweite erneut herstellen.
• Stellen Sie sicher, dass der SoundShare Modus des Fernsehgeräts eingeschaltet ist, bevor Sie diese Funktion verwenden.
  ■ Die PLAY, NEXT, PREV, STOP Tasten können sind SoundShare Modus nicht verfügbar.

■ Bluetooth Stand-by Ein Funktion

• Der Air Track wird automatisch eingeschaltet, wenn das Fernsehgerät und der Air Track über die SoundShare Funktion miteinander verbunden sind.
• Sie können diese Funktion ein- und ausschalten, indem Sie die ( F.) Taste auf der Vorderseite bei abgeschaltetem Air Track für mehr als 5 Sekunden gedrückt halten. Wenn Sie diese Funktion ausschalten, schaltet sich das Gerät automatisch aus, wird jedoch nicht automatisch eingeschaltet.
• Diese Funktion wird von Fernsehgeräten unterstützt, die ab 2013 auf dem Markt erschienen sind.

Die SoundShare Funktion wird von bestimmten Fernsehgeräten unterstützt, die ab 2012 auf dem Markt erschienen sind. Prüfen Sie, ob Ihr Fernsehgerät diese Funktion unterstützt. Für weitere Informationen schlagen Sie bitte in der Bedienungsanleitung des Fernsehgeräts nach.

USB

USB

1. Schließen Sie das USB-Gerät an der USB-Schnittstelle an, die sich seitlich am Gerät befindet.
2. Drücken Sie die (F.) Taste auf der Vorderseite des Air Track solange, bis USB erscheint.
3. Auf dem Display wird kurz USB angezeigt.

• Die Verbindung zum Crystal Surround Air Track ist hergestellt.

- Das Gerät schaltet sich automatisch ab (Automatische Abschaltung), wenn für mehr als 20 Minuten kein USB-Gerät angeschlossen wurde.

Bevor Sie ein USB-Gerät anschließen

Beachten Sie das Folgende:

• Wenn die Länge eines Ordner- oder Dateinamens auf dem USB-Gerät 10 Zeichen überschreitet, wird er nicht auf dem OLED angezeigt.
• Dieses Gerät kann unter Umständen nicht mit allen USB-Speichergeräten kompatibel sein.
• Die Dateisysteme FAT16 und FAT32 werden unterstützt.
• Das NTFS-Dateisystem wird nicht unterstützt.

• Schließen Sie das USB-Gerät direkt an den USB-Anschluss des Geräts an. Anderenfalls können Kompatibilitätsprobleme mit dem USB-Gerät auftreten.
• Schließen Sie nicht mehrere Speichergeräte über einen Mehrfach-Kartenleser an das Gerät an. Dies kann zu Fehlfunktionen führen.
• PTP- Protokolle für Digitalkameras werden nicht unterstützt.
• Das USB-Gerät nicht während des Lesevorgangs abtrennen.
• DRM-geschützte Musikdateien (MP3, WMA) von kommerziellen Webseiten werden nicht wiedergegeben.
• Externe Festplatten werden nicht unterstützt.
• Mobiltelefone werden nicht unterstützt.
• Kompatibilitätsliste

Format Coded
*.mp3	MPEG 1 Layer2
	MPEG 1 Layer3
	MPEG 2 Layer3
*.wma	Wave_Format_MSAudio1
	Wave_Format_MSAudio2
*.aac	AAC
	AAC-LC
	HE-AAC
*.wav	-
*.Ogg	OGG 1.1.0
*.Flac	FLAC 1.1.0, FLAC 1.2.1

※ Unterstützt Abtastfrequenzen über 16KHz

VERWENDEN DER FERNBEDIENUNG

HW-F350 REPEAT DIMMER TV VOL TV CHI PROSYNC AUTO-SPRING HW-F355 REPEAT TV VOL TV CHI AUTO-SPRING

Wiedergabe/Pause/Stopp

Drücken Sie während der Wiedergabe die ▶II, ■ Taste.

• Drücken Sie die ▶II Taste erneut, um die Wiedergabe der Datei vorübergehend zu unterbrechen.
  Drücken Sie die ▶II Taste, um die ausgewählte Datei abzuspielen.
• Drücken Sie während der Wiedergabe die Stopp Taste (■).

Vorwärts/Rückwärts springen

Drücken Sie während der Wiedergabe die ◀◀,▶▶Taste.

• Wenn mehrere Dateien vorhanden sind und Sie die ▶▶Taste drücken, wird die nächste Datei ausgewählt.
• Wenn mehrere Dateien vorhanden sind und Sie die ◀◀ Taste drücken, wird die vorherige Datei ausgewählt.

Verwendung der REPEAT-Funktion

Diese Funktion ermöglicht es, eine Datei zu wiederholen, alles zu wiederholen, die Dateien in zufälliger Reihenfolge wiederzugeben oder die Wiederholfunktion auszuschalten.

Drücken Sie die Taste REPEAT.

• WIEDERHOLUNG AUS : Bricht die wiederholte Wiedergabe ab.
• DATEI WIEDERHOLEN : Wiederholt die Wiedergabe eines Titels.
• ALLE WIEDERHOLEN : Wiederholt die Wiedergabe aller Titel.
• ZUFÄLLIG WIEDERHOLEN : Gibt die Titel in zufälliger Reihenfolge wieder. (Ein Titel der bereits wiedergegeben wurde, kann erneut abgespielt werden.)

- Sie können die REPEAT Funktion während der Musikwiedergabe vom USB-Laufwerk einstellen.

funktionen

Diese Funktion ist im Falle eines Telefonanrufs oder beim Ertönen einer Türglocke sehr hilfreich.

1. Um den Ton dieses Geräts stumm zu schalten, müssen Sie die MUTE Taste auf der Fernbedienung drücken.
2. Um den Ton des Fernsehgeräts stumm zu schalten, müssen Sie die TV MUTE ( ☐ ) aste auf der Fernbedienung drücken.
3. Drücken Sie die MUTE / TV MUTE ( ☐) auf der Fernbedienung erneut (oder drücken Sie VOLUME +/-) um den Ton wieder einzuschalten.

Verwenden der 3D SOUND PLUS-Funktion

Diese 3D Sound Plus Funktion fügt dem Klang Tiefe und Räumlichkeit hinzu.

Drücken Sie die 3D SOUND PLUS Taste auf der Fernbedienung.

- Durch wiederholtes Drücken der Taste ändert sich die Auswahl wie folgt: 3D SOUND PLUS OFF → 3D SOUND PLUS MUSIC → 3D SOUND PLUS MOVIE

- Wenn Sie die 3D Sound Plus Funktion einschalten, werden die Klangeffekt Funktion automatisch abgeschaltet.

Verwendung der SMART VOLUME-Funktion

Durch diese Funktion, wird die Lautstärke bei einer drastischen Lautstärkeänderung, z. B. durch das Umschalten auf einen anderen Kanal oder einen Szenenwechsel, geregelt und stabilisiert.

Drücken Sie die SMART VOLUME Taste auf der Fernbedienung.

- Durch wiederholtes Drücken der Taste ändert sich die Auswahl wie folgt: SMART VOLUME ON → SMART VOLUME OFF

Verwendung der SOUND EFFECT-Funktion

Sie können unter 7 verschiedenen Tonarten wählen - MUSIC, NEWS, DRAMA, CINEMA, SPORTS, GAME, und OFF (Original Ton) - je nach Art des Inhalts, den Sie wiedergeben möchten.

Drücken Sie die SOUND EFFECT Taste auf der Fernbedienung.

- Stellen Sie den OFF Modus ein, wenn Sie den Originalklang wiedergeben möchten.

• Wir empfehlen, den Klangmodus je nach Quellmaterial und Ihren persönlichen Vorlieben auszuwählen.
• Wenn Sie einen Klangeffekt (außer OFF) einstellen, wird 3D Sound Plus automatisch ausgeschaltet.

Verwendung der S/W LEVEL-Funktion

Sie können das Base-Volume (die ber Taste S/W Level auf der Fernbedienung regeln.

1. Drücken Sie die Taste S/W LEVEL auf der Fernbedienung.
2. "SW 0" wird im Display angezeigt.
3. Drücken Sie < oder >auf der LEVEL (PEGEL) Taste, wenn Sie die Lautstärke des Subwoofers erhöhen oder verringern wollen. Der Pegel kann von SW -6 bis SW +6 eingestellt werden.

Verwendung der AUTO POWER LINK-Funktion

Crystal Surround Air Track wird automatisch eingeschaltet, wenn Sie das Fernsehgerät oder ein anderes, über ein optisches Kabel an den Air Track angeschlossenes Gerät einschalten.

Drücken Sie auf der Fernbedienung für dieses Gerät auf die Taste AUTO POWER.

- Jedes Mal, wenn Sie AUTO POWER drücken, wird die automatische Power-Link-Funktion entweder ein- oder ausgeschaltet.

AUTO POWER LINK Display
EIN	POWER LINK ON
AUS	POWER LINK OFF

- Wenn Sie Geräte wie das Fernsehgerät, die mit einer Air Track-Verbindung und mithilfe des optischen Kabels angeschlossen sind, ausgeschaltet haben und keinSignal über den Dirgitaleingang empfangen wird, schaltet sich die Funktion Crystal Surround nach 20 Minuten automatisch aus.

HW-F350 AUTO POWER RESET COMMER HW-F355 TV MUTE TV INFO TV PERSIDE COMMER

Verwendung der DIMMER-Funktion

Drücken Sie Dimmer um die Helligkeit des Displays zu regulieren.

Drücken Sie auf der Fernbedienung dieses Geräts die Taste DIMMER.

- Durch wiederholtes Drücken der Taste ändert sich die Auswahl wie folgt: DIMMER ON → DIMMER OFF

Verwenden der AUDIO SYNC-Funktion

Wenn Air Track mit einem digitalen Fernseher verbunden ist, erscheint das Bild möglicherweise dem Ton gegenüber verzögert. Regulieren Sie in diesem Fall die Audio-Verzögerung damit Audio und Video übereinstimmen.

Drücken Sie auf der Fernbedienung dieses Geräts die Taste AUDIO SYNC +/-

- Sie können die Tasten +, - verwenden um die Audio-Verzögerung auf einen Wert zwischen 0 und 300 Millisekunden einzustellen.

- Im USB-Modus, TV-Modus oder BT-Modus steht die Audio Sync Funktion nicht zur Verfügung.

Verwendung der DRC-Funktion

Diese Funktion gleicht den Bereich zwischen den lautesten und leisesten Tonsignalen aus. Diese Funktion sorgt für optimale Dolby Digital-Nachtwiedergabe bei geringer Lautstärke.

Drücken Sie auf der Fernbedienung dieses Geräts die Taste DRC.

- Durch wiederholtes Drücken der Taste ändert sich die Auswahl wie folgt: DRC STANDARD → DRC MAX → DRC MIN

Verwendung der TV-Funktion (nur mit Samsung Fernsehgeräten)

• Drücken Sie TV SOURCE auf der Fernbedienung, um die Eingangsquelle des Fernsehgeräts umzuschalten.
• Drücken Sie TV INFO auf der Fernbedienung, um die TV-Kanalinformationen anzuzeigen.
• Drücken Sie zur Auswahl eines TV-Kanals auf der Fernbedienung die Taste TV CH.
• Drücken Sie TV VOL auf der Fernbedienung, um die Lautstärke zu erhöhen oder zu verringern.
• Verwenden Sie die TV PRE-CH auf der Fernbedienung, um im TV-Modus zum vorherigen Kanal zurückzukehren.
• Drücken Sie die TV EXIT Taste, um das TV Menü zu verlassen. (Erfüllt die gleiche Funktion, wie die EXIT Taste auf der Fernbedienung des Fernsehgeräts).

- Wenn Sie die SoundShare Taste drücken, wird der Ton des Fernsehgeräts durch das Air Track System über die Bluetooth Verbindung übertragen. Die Lautstärke und der Klang wird ebenfalls vom Air Track gesteuert.

- Es können nur Fernsehgeräte von Samsung mit dieser Fernbedienung

SOFTWARE AKTUALISIERUNG

Samsung kann unter Umständen in der Zukunft Firmware-Aktualisierungen für das Crystal Surround Air Track-System zur Verfügung stellen. Wenn ein Update verfügbar ist, kann die Firmware durch Anschließen eines USB-Laufwerks mit dem Firmware Update an den USB-Anschluss Ihres Air Track aktualisiert werden.

Beachten Sie, dass wenn mehrere Update Dateien zur Verfügung stehen, diese einzeln auf das USB-Laufwerk kopiert und nacheinander verwendet werden müssen, um die Firmware zu aktualisieren. Besuchen Sie bitte Samsung.com oder setzen Sie sich mit Samsung Kundendienst in Verbindung, um weitere Informationen über das Herunterladen von Aktualisierungen zu erhalten.

• Schließen Sie ein USB-Laufwerk mit der Firmware Aktualisierung an den USB-Anschluss des Hauptgeräts an.
• Beachten Sie, dass während der Aktualisierung den Netzstecker nicht ausgezogen wird, und entfernen Sie ebenfalls das USB-Gerät nicht. Das Gerät schaltet sich nach Abschluss der Firmwareaktualisierung automatisch aus. Beim Aktualisieren der Software werden sämtliche Einstellungen auf den Standard (Werkeinstellung) zurückgesetzt. Sie sollten sich Ihre Einstellungen notieren, um sie nach der Aktualisierung wieder vornehmen zu können.
• Nachdem die Aktualisierung der Software des Produkts abgeschlossen ist, das Gerät abschalten und anschließend die (■) Taste für eine Weile gedrückt halten, um das Gerät zurückzusetzen.
• Falls die Aktualisierung der Firmware fehlschlägt empfehlen wir, das USB-Gerät im FAT16 Format zu formatieren und die Aktualisierung erneut zu versuchen.
• Zum Zweck der Aktualisierung, formatieren Sie nicht die USB-Dateien auf NTFS weil die Systemdatei nicht unterstützt wird.
• Je nach Hersteller werden einige USB-Kartenlesegeräte möglicherweise nicht unterstützt.

Bevor Sie sich an den Kundendienst wenden, überprüfen Sie bitte die folgenden Punkte.

Problem Überprüfung Behebung
Das Gerät lässt sich nicht einschalten.	Ist der Netzstecker an eine Steckdose angeschlossen?	Schließen Sie den Netzstecker an die Steckdose an.
Das Gerät reagiert nicht auf das Drücken von Tasten.	Ist die Luft elektrostatisch aufgeladen?	Ziehen Sie den Netzstecker, und schließen Sie ihn wieder an die Steckdose an.
Es wird kein Ton wiedergegeben.	Ist die Einheit richtig an Ihr Fernsehgerät angeschlossen?Wurde das Gerät auf stumm geschalten?Ist die Lautstärke auf minimal eingestellt?	Schließen Sie diese korrekt an.Drücken Sie die Taste Mute, um die Funktion zu deaktivieren.Stellen Sie die Lautstärke ein.
Bei Auswahl der Funktion wird kein Bild auf dem Fernsehgerät angezeigt.	Ist das Fernsehgerät richtig angeschlossen?	Schließen Sie diese richtig an.
Die Fernbedienung funktioniert nicht.	Sind die Batterien leer?Ist die Entfernung zwischen Fernbedienung und Gerät zu groß?	Legen Sie neue Batterien ein.Näher an das Gerät heranrücken.
Der Ton aus dem linken bzw. rechten Kanal wird umgekehrt ausgegeben.	Ist das Kabel für den linken bzw. rechten Audioausgang des Fernsehgeräts richtig angeschlossen?	Überprüfen Sie, ob eine Verwechslung zwischen linkem und rechtem Kanal vorliegt, und beheben Sie diese gegebenenfalls.
Das Ausführen der SoundShare Funktion (Verbindungsaufbau mit dem Fernsehgerät) ist fehlgeschlagen.	Unterstützt Ihr Fernsehgerät SoundShare?Verfügen Sie über die neueste Firmware Version?Tritt ein Fehler beim Verbindungsaufbau auf?Setzen Sie den TV MODE zurück und stellen Sie erneut eine Verbindung her.	SoundShare wird von Samsung Fernsehgerät nach Baujahr 2012 unterstützt. Prüfen Sie, ob Ihr Fernsehgerät diese Funktion unterstützt.Aktualisieren Sie die Firmware Ihres Fernsehgeräts auf die neueste Version.Drücken Sie die ▶II Taste 5 Sekunden lang, um das Gerät zurückzusetzen.

TECHNISCHE DATEN

Modell-bezeichnung	HW-F350/ HW-F355
ALLGEMEIN	USB 5V / 0,5A
	Gewicht	Haupteinheit 1,75 kg
		Subwoofer (PS-EW1-1) 3,0 kg
	Abmessungen (B x H x T)	Haupteinheit 943 x 49 x 59,9 mm
		Subwoofer (PS-EW1-1) 152 x 300 x 284 mm
	Betriebstemperatur + 5 °C bis 35 °C
	Zulässige Luftfeuchtigkeit 10 % bis 75 %
VERSTÄRKER	Nennausgangsleistung	Haupteinheit 30W/Kanal, 8OHM, THD = 10%, 1kHz
		Subwoofer (PS-EW1-1) 60W, 3OHM, THD = 10%, 100Hz
	Signal-Rausch-Verhältnis (analoger Eingang)		60 dB
	Kanaltrennung (1 kHz) 50 dB

* Signal-Rausch-Verhältnis, Kanaltrennung, Signalstörungen und verwendbare Empfindlichkeit basieren auf den Richtwerten der AES (Audio Engineering Society).
*: Nominelle Spezifikation
- Samsung Electronics Co., Ltd behält sich das Recht auf unangekündigte Änderungen vor.
- Gewicht und Abmessungen können von den Angaben abweichen.
- Informationen bezüglich der Netzspannung und Stromaufnahme könne Sie dem Typenschild am Gerät entnehmen.

Samsung Electronics erklärt hiermit, dass dieses Crystal Surround Air Track mit den grundlegenden Anforderungen und anderen maßgeblichen Bestimmungen der Richtlinie 1999/5/EG übereinstimmt. Die offizielle Übereinstimmungserklärung finden Sie auf der Webseite http://www.samsung.com. Öffnen Sie Support und geben Sie bei Produktsuche den Modellnamen ein. Dieses Gerät darf in allen EG-Staaten betrieben werden.

Kontakt zu Samsung

Falls Sie Fragen oder Anregungen zu Samsung-Produkten haben, freuen wir uns über Ihre Kontaktaufnahme mit der Samsung-Kundenbetreuung.

Region Kontakt Zentrum		Website
AUSTRIA	0800 - SAMSUNG (0800 - 7267864)	www.samsung.com/at/support
BELGIUM	02-201-24-18	www.samsung.com/be/support (Dutch)www.samsung.com/be_fr/support (French)
BOSNIA	051 331 999 www.samsung.com/support
BULGARIA	07001 33 11 , sharing cost www.samsung.com/bg/support
CROATIA	062 726 786 www.samsung.com/hr/support
CZECH	800 - SAMSUNG (800-726786) www.samsung.com/cz/support
DENMARK	70 70 19 70 www.samsung.com/dk/support
FINLAND	030-6227 515 www.samsung.com/fi/support
FRANCE	01 48 63 00 00 www.samsung.com/fr/support
GERMANY	0180 6 SAMSUNG bzw.0180 6 7267864*(0,20 €/Anruf aus dem dt.Festnetz, aus dem Mobilfunkmax. 0,60 €/Anruf)	www.samsung.com/de/support
CYPRUS	8009 4000 only from landline, toll free	www.samsung.com/gr/support
GREECE	80111-SAMSUNG (80111 726 7864) only from land line([phone] from mobile and land line
HUNGARY	0680SAMSUNG (0680-726-786)0680PREMIUM (0680-773-648)	http://www.samsung.com/hu/support
ITALIA	800-SAMSUNG (800.7267864) www.samsung.com/it/support
LUXEMBURG	261 03 710 www.samsung.com/support

Region Kontakt Zentrum		Website
MONTENEGRO	020 405 888 www.samsung.com/support
SLOVENIA	080 697 267090 726 786	www.samsung.com/si/support
NETHERLANDS	0900-SAMSUNG (0900-7267864)(€ 0,10/Min)	www.samsung.com/nl/support
NORWAY	815 56480 www.samsung.com/no/support
POLAND	0 801-172-678* lub [phone] **(całkowity koszt połączenia jak za1 impuls według taryfy operatora)** (koszt połączenia według taryfy operatora)	www.samsung.com/pl/support
PORTUGAL	808 20 7267 www.samsung.com/pt/support
ROMANIA	08008 SAMSUNG (08008 7267864) TOLL FREE No.	www.samsung.com/ro/support
SERBIA	011 321 6899 www.samsung.com/rs/support
SLOVAKIA	0800 - SAMSUNG(0800-726 786)	www.samsung.com/sk/support
SPAIN	0034902172678 www.samsung.com/es/support
SWEDEN	0771 726 7864 (SAMSUNG) www.samsung.com/se/support
SWITZERLAND	0848 726 78 64(0848-SAMSUNG)	www.samsung.com/ch/support(German)www.samsung.com/ch_fr/support (French)
U.K	0330 SAMSUNG (7267864) www.samsung.com/uk/support
EIRE	0818 717100	www.samsung.com/ie/support
LITHUANIA	8-800-77777	www.samsung.com/lt/support
LATVIA	8000-7267	www.samsung.com/lw/support
ESTONIA	800-7267	www.samsung.com/ee/support

[Korrekte Entsorgung der Batterien dieses Produkts]

(Gilt für Länder mit Abfalltrennsystemen)

Die Kennzeichnung auf der Batterie bzw. auf der dazugehörigen Dokumentation oder Verpackung gibt an, dass die Batterie zu diesem Produkt nach seiner Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden darf. Wenn die Batterie mit den chemischen Symbolen Hg, Co oder Pb gekennzeichnet ist, liegt der Quecksilber-, Cadmium- oder Blei-Gehalt der Batterie über den in der EG-Richtlinie 2006/66 festgelegten Referenzwerten. Wenn Batterien nicht ordnungsgemäß entsorgt werden, können sie der menschlichen Gesundheit bzw. der Umwelt schaden.

Bitte helfen Sie, die natürlichen Ressourcen zu schützen und die nachhaltige Wiederverwertung von stoftlichen Ressourcen zu fördern, indem Sie die Batterien von anderen Abfällen getrennt über Ihr örtliches kostenloses Altbatterie-Rücknahmesystem entsorgen.

Korrekte Entsorgung von Altgeräten (Elektroschrott)

(Gilt für Länder mit Abfalltrennsystemen)

Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an, dass das Produkt und Zubehörteile (z. B. Ladegerät,Kopfhörer, USB-Kabel) nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden dürfen. Entsorgen Sie dieses Gerät und Zubehörteile bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Helfen Sie mit, das Altgerät und Zubehörteile fachgerecht zu entsorgen, um die nachhaltige Wiederverwertung von stoftlichen Ressourcen zu fördern. Private Nutzer wenden sich an den Händler, bei dem das Produkt gekauft wurde, oder kontaktieren die zuständigen Behörden, um in Erfahrung zu bringen, wo Sie das Altgerät bzw. Zubehörteile für eine umweltfreundliche Entsorgung abgeben können. Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach den Bedingungen des Verkaufsvertrags vor. Dieses Produkt und elektronische Zubehörteile dürfen nicht zusammen mit anderem Gewerbemüll entsorgt werden.
